ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

Часть II, раздел Б

Глава 3

ОСНОВАНИЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ НОРМЫ ПРОЕКТИРОВАНИЯ

СНиП И-Б.3-62

с5а иииеи с Им п /J-ig. ?£ посй /ns ей/ Mcsye

(* d /Я- 1Жп. гм_:

£С7 v н, е 31-32.

М о с к а а — 1962

Издание официальное

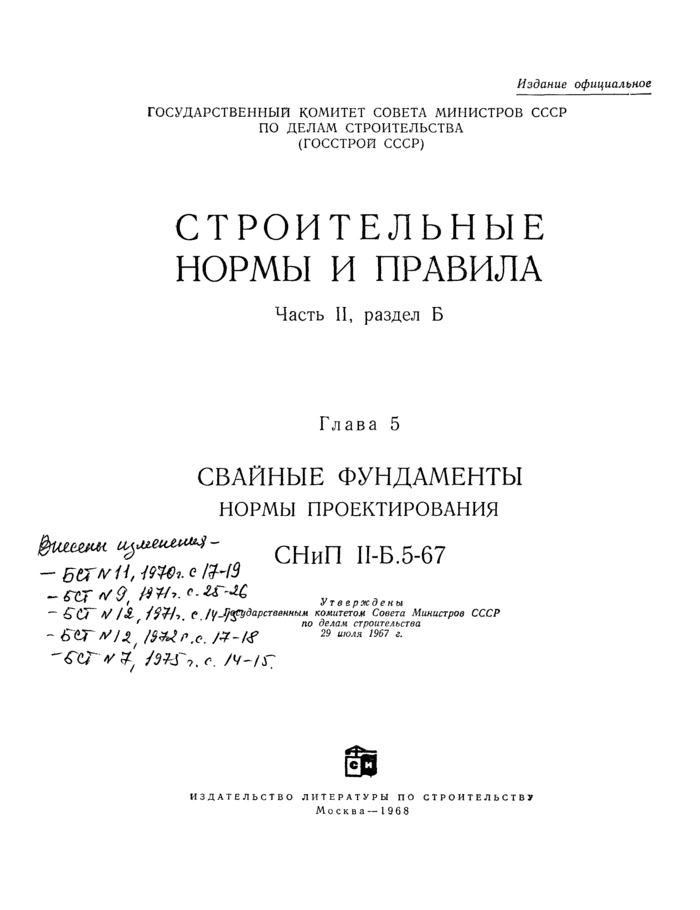

государственный комитет СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)

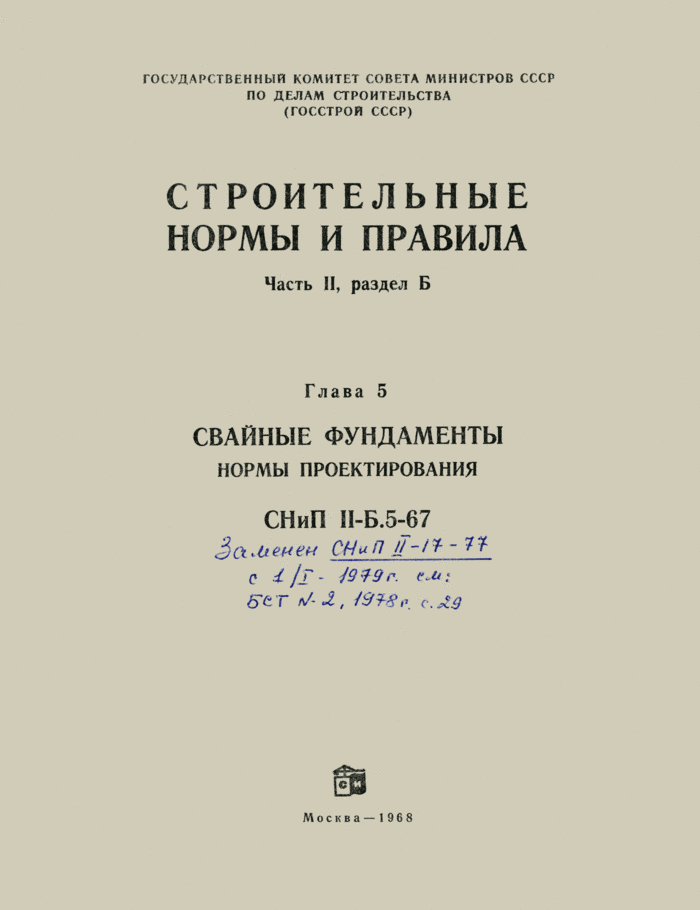

строительные нормы и ПРАВИЛА

Часть II, раздел Б

Глава 5

СВАЙНЫЕ ФУНДАМЕНТЫ

НОРМЫ ПРОЕКТИРОВАНИЯ

фишнм _СНиП и__Б 5__б7

— БСГЛ’И, У mi. е Ц-13

№. ‘-tC-JC _ут._вржд‘._ы ,

-€о v/f,/w,

— бег n’ls._i /SZjn.e. /Х-ie ^{29 1967} *•

‘Сет v z г /v-/r

ИЗДАТЕЛЬСТВО ЛИТЕРАТУРЫ ПО СТРОИТЕЛЬСТВУ

Москва — 1968

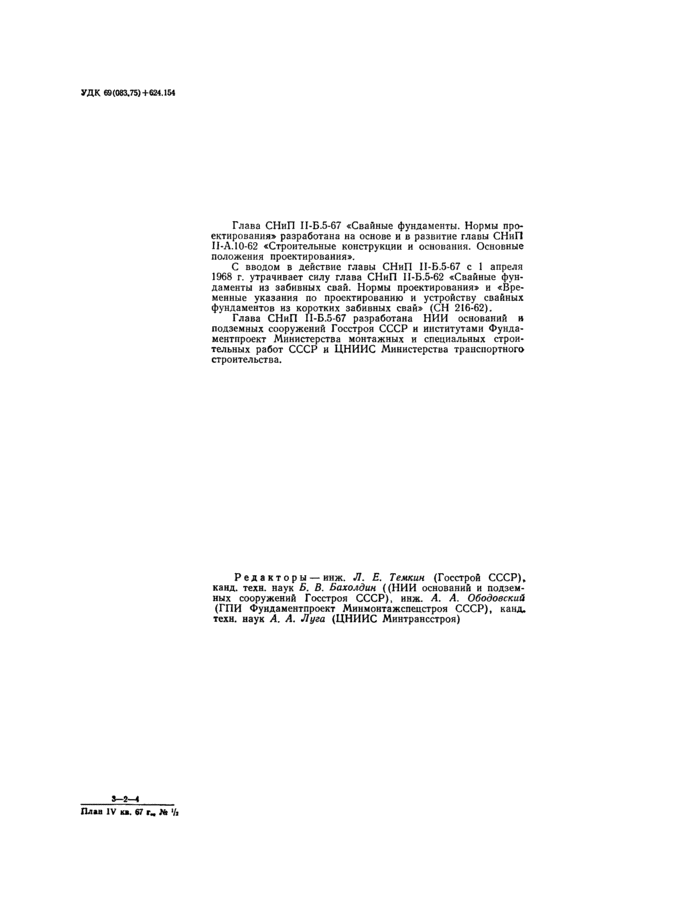

Глава СНиП П-Б.5-67 «Свайные фундаменты. Нормы проектирования» разработана на основе и в развитие главы СНнП П-А. 10-62 «Строительные конструкции и основания. Основные положения проектирования».

С вводом в действие главы СНиП П-Б.5-67 с I апреля 1968 г. утрачивает силу глава СНиП Н-Б.5-62 «Свайные фундаменты из забивных свай. Нормы проектирования» и «Временные ухазания по проектированию и устройству свайных фундаментов из коротких забивных свай» (СН 216-62).

Глава СНиП П-Б.5-67 разработана НИИ оснований н подземных сооружений Госстроя СССР н институтами Фунда-ментпроект Министерства монтажных и специальных строительных работ СССР и ЦНИИС Министерства транспортного строительства.

Редакторы — инж. Л. Е. Темкин (Госстрой СССР), канд. техн. наук Б. В. Бахолдин ((НИИ оснований и подземных сооружений Госстроя СССР), инж. А. А. ОбодовскиИ (ГПИ Фундаментпроект Минмоитажспсистроя СССР), канд. техн. наук А. А. Луга (ЦНИИС Минтрансстроя)

Государственный комитет Совета Министров СССР по делам строигсльства (Госстрой СССР)

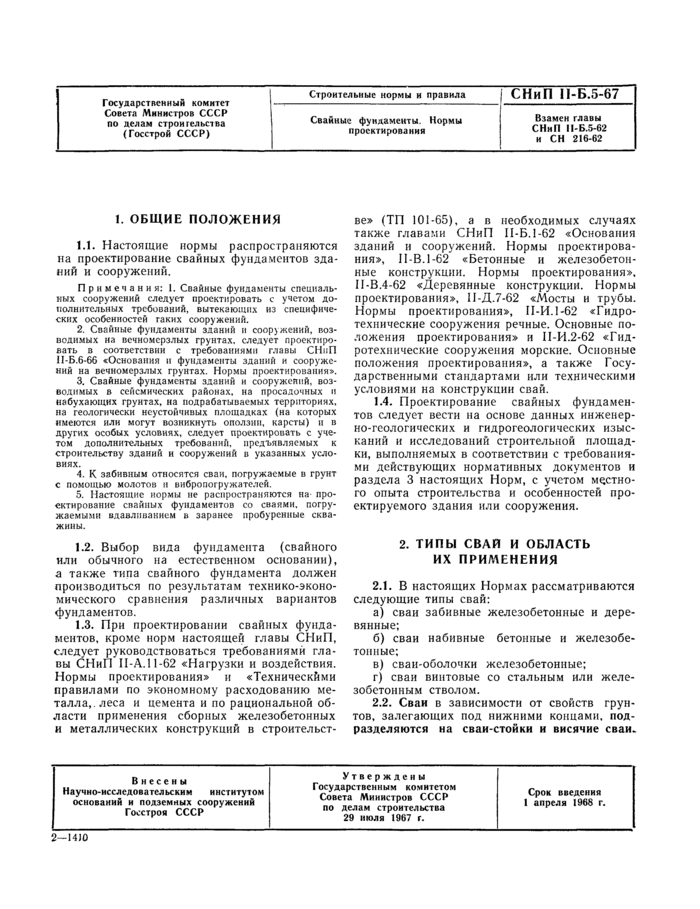

Строительные нормы и правила	СНиП П-Б.5-67
Свайные фундаменты. Нормы проектирования	Взамен главы СНиП П-Б.5-62 и СИ 216-62

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие нормы распространяются на проектирование свайных фундаментов зданий и сооружении.

Примечания: I. Свайные фундаменты специальных сооружений следует проектировать с учетом дополнительных требований, вытекающих нз специфических особенностей таких сооружений.

2. Свайные фундаменты зданий и сооружений, возводимых на вечномерзлых грунтах, следует проектировать в соответствии с требованиями главы СНнП П-Б.6-66 «Основания и фундаменты зданий и сооружений на вечномерзлых грунтах. Нормы проектирования».

3. Свайные фундаменты зданий н сооружений, возводимых в сейсмических районах, на просадочных и набухающих грунтах, на подрабатываемых территориях, нз геологически неустойчивых площадках (на которых имеются или могут возникнуть оползни, карсты) и в других особых условиях, следует проектировать с учетом дополнительных требований, предъявляемых к строительству зданий н сооружений в указанных условиях.

4. К забивным относятся сваи, погружаемые в грунт с помощью молотов и вибропогружателей.

5. Настоящие нормы не распространяются на проектирование свайных фундаментов со сваями, погружаемыми вдавливанием в заранее пробуренные скважины.

1.2. Выбор вида фундамента (свайного или обычного на естественном основании), а также типа свайного фундамента должен производиться по результатам технико-экономического сравнения различных вариантов фундаментов.

1.3. При проектировании свайных фундаментов. кроме норм настоящей главы СНиП, следует руководствоваться требованиями главы СНиП И-А.11-62 «Нагрузки и воздействия. Нормы проектирования» и «Техническйми правилами по экономному расходованию металла,, леса и цемента и по рациональной области применения сборных железобетонных и металлических конструкций в строительст

ве» (ТП 101-65), а в необходимых случаях также главами СНиП И-Б.1-62 «Основания зданий н сооружений. Нормы проектирования», И-В. 1-62 «Бетонные и железобетонные конструкции. Нормы проектирования». II-В.4-62 «Деревянные конструкции. Нормы проектирования». П-Д.7-62 «Мосты и трубы. Нормы проектирования», П-И.1-62 «Гидротехнические сооружения речные. Основные положения проектирования» и П-И.2-62 «Гидротехнические сооружения морские. Основные положения проектирования», а также Государственными стандартами или техническими условиями на конструкции свай.

1.4. Проектирование свайных фундаментов следует вести на основе данных инженерно-геологических и гидрогеологических изысканий и исследований строительной площадки, выполняемых в соответствии с требованиями действующих нормативных документов и раздела 3 настоящих Норм, с учетом местного опыта строительства и особенностей проектируемого здания или сооружения.

2. ТИПЫ СВАЙ И ОБЛАСТЬ ИХ ПРИМЕНЕНИЯ

2.1. В настоящих Нормах рассматриваются следующие типы свай:

а) сван забивные железобетонные и деревянные;

б) сваи набивные бетонные и железобетонные;

в) сваи-оболочки железобетонные;

г) сваи винтовые со стальным или железобетонным стволом.

2.2. Сваи в зависимости от свойств грунтов, залегающих под нижними концами, подразделяются на сваи-стойки и висячие сваи.

Внесены Научно-исследовательским институтом оснований и подземных сооружений Госстроя СССР

Утверждены Государственным комитетом Совета Министров СССР по делам строительства 29 июля 1967 г.

Срок введения I апреля 1968 г.

2—1410

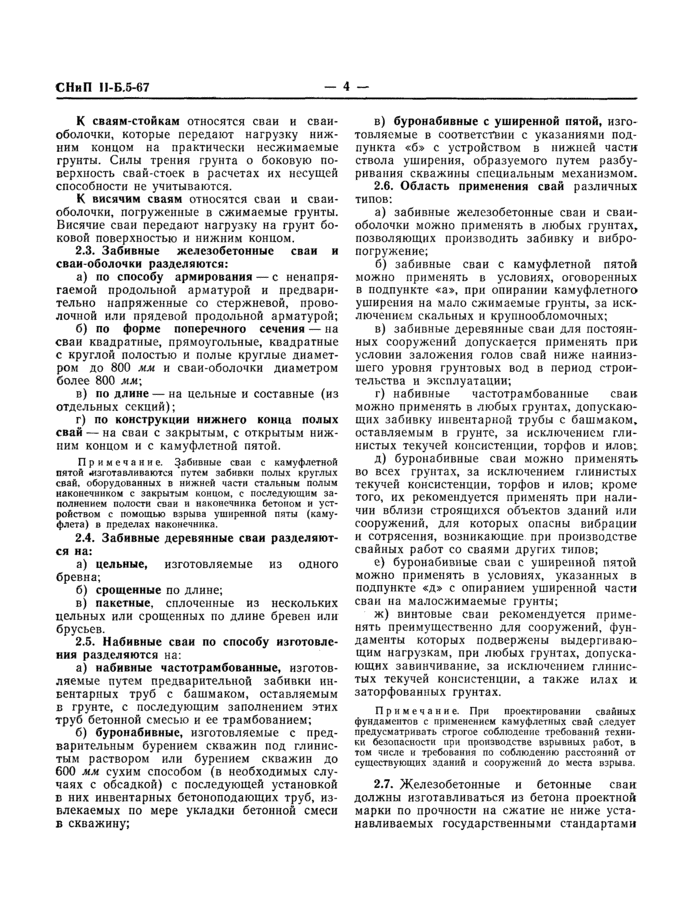

К сваям-стойкам относятся сваи и сван-оболочки, которые передают нагрузку нижним концом на практически несжимаемые грунты. Силы трения грунта о боковую по-перхность свай-стоек в расчетах их несущей способности не учитываются.

К висячим сваям относятся сваи и сваи-оболочки, погруженные в сжимаемые грунты. Висячие сван передают нагрузку на грунт боковой поверхностью и нижним концом.

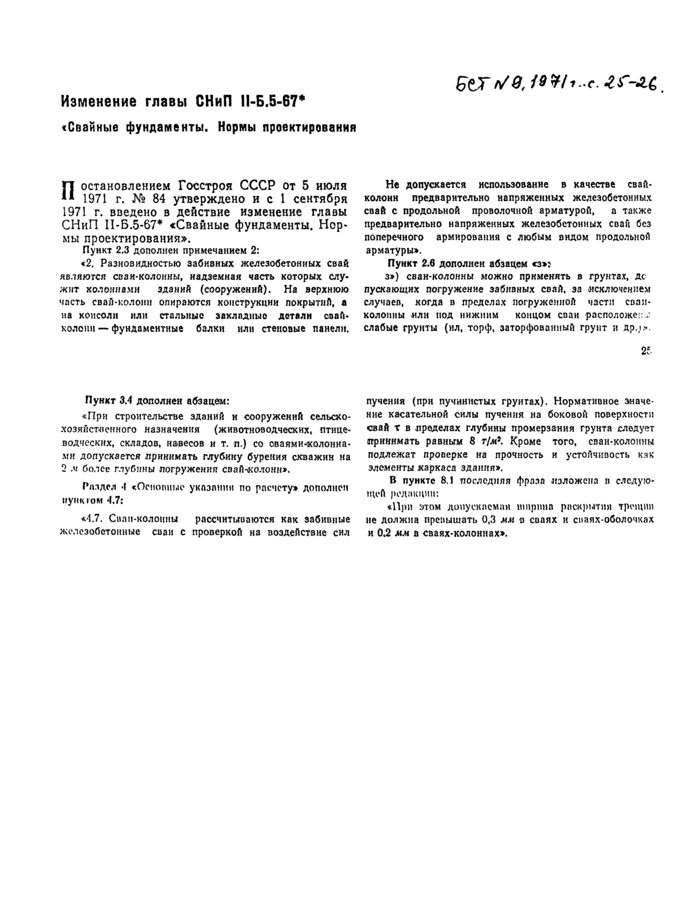

2.3. Забивные железобетонные сваи и сваи-оболочки разделяются:

а) по способу армирования — с ненапря-гасмой продольной арматурой и предварительно напряженные со стержневой, проволочной или прядевой продольной арматурой;

б) по форме поперечного сечения — па сваи квадратные, прямоугольные, квадратные с круглой полостью и полые круглые диаметром до 800 мм и сваи-оболочки диаметром более 800 мм\

в) по длине — на цельные и составные (из отдельных секций);

г) по конструкции нижнего конца полых свай — на сван с закрытым, с открытым нижним концом и с камуфлстной пятой.

Примечание. Забивные сваи с камуфлетной пятой .изготавливаются путем забивки полых круглых свай, оборудованных в нижней части стальным полым наконечником с закрытым концом, с последующим заполнением полости сваи и наконечника бетоном и устройством с помощью взрыва уширенной пяты (камуфлета) в пределах наконечника.

2.4. Забивные деревянные сваи разделяются на:

а) цельные, изготовляемые из одного бревна;

б) ерошенные по длине;

в) пакетные, сплоченные из нескольких цельных или ерошенных по длине бревен или брусьев.

2.5. Набивные сваи по способу изготовления разделяются на:

а) набивные частотрамбованные, изготовляемые путем предварительной забивки инвентарных труб с башмаком, оставляемым в грунте, с последующим заполнением этих труб бетонной смесью и ее трамбованием;

б) буронабивные, изготовляемые с предварительным бурением скважин под глинистым раствором или бурением скважин до 600 мм сухим способом (в необходимых случаях с обсадкой) с последующей установкой в них инвентарных бетоноподающих труб, извлекаемых по мере укладки бетонной смеси в скважину;

в) буронабивные с уширенной пятой, изготовляемые в соответствии с указаниями подпункта «б» с устройством в нижней части ствола уширения, образуемого путем разбуривания скважины специальным механизмом.

2.6. Область применения свай различных типов:

а) забивные железобетонные сваи и сваи-оболочки можно применять в любых грунтах, позволяющих производить забивку и вибро-погружение;

б) забивные сваи с камуфлетной пятой можно применять в условиях, оговоренных в подпункте «а», при опирании камуфлетного уширения на мало сжимаемые грунты, за исключением скальных н крупнообломочных;

в) забивные деревянные сваи для постоянных сооружений допускается применять при условии заложения голов свай ниже наиниз-шего уровня грунтовых вод в период строительства и эксплуатации;

г) набивные частотрамбованные сваи можно применять в любых грунтах, допускающих забивку инвентарной трубы с башмаком, оставляемым в грунте, за исключением глинистых текучей консистенции, торфов и илов;

д) буронабивные сваи можно применять во всех грунтах, за исключением глинистых текучей консистенции, торфов и илов; кроме того, их рекомендуется применять при наличии вблизи строящихся объектов зданий или сооружений, для которых опасны вибрации и сотрясения, возникающие при производстве свайных работ со сваями других типов;

с) буронабивные сваи с уширенной пятой можно применять в условиях, указанных в подпункте «д» с опнранием уширенной части сван на малосжимаемые грунты;

ж) винтовые сван рекомендуется применять преимущественно для сооружений, фундаменты которых подвержены выдергивающим нагрузкам, при любых грунтах, допускающих завинчивание, за исключением глинистых текучей консистенции, а также илах и заторфованных грунтах.

Примечание. При проектировании свайных фундаментов с применением камуфлетных свай следует предусматривать строгое соблюдение требований техники безопасности при производстве взрывных работ, в том числе и требования по соблюдению расстояний от существующих зданий и сооружений до места взрыва.

2.7. Железобетонные и бетонные спаи должны изготавливаться из бетона проектной марки по прочности на сжатие не ниже устанавливаемых государственными стандартами

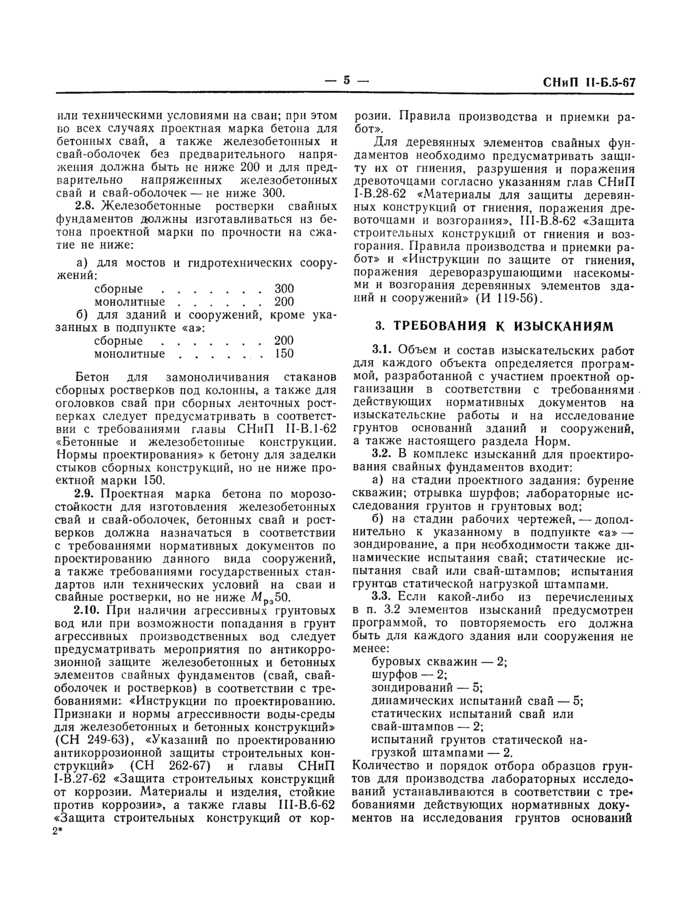

или техническими условиями на сваи; при этом во всех случаях проектная марка бетона для бетонных свай, а также железобетонных и свай-оболочек без предварительного напряжения должна быть нс ниже 200 и для предварительно напряженных железобетонных свай и свай-оболочек — не ниже 300.

2.8. Железобетонные ростверки свайных фундаментов должны изготавливаться из бетона проектной марки по прочности на сжатие не ниже:

а) для мостов и гидротехнических сооружений:

сборные…….300

монолитные……200

б) для зданий и сооружений, кроме указанных в подпункте «а»:

сборные…….200

монолитные……150

Бетон для замоноличивания стаканов сборных ростверков под колонны, а также для оголовков свай при сборных ленточных ростверках следует предусматривать в соответствии с требованиями главы СНиП П-В. 1-62 «Бетонные и железобетонные конструкции. Нормы проектирования» к бетону для заделки стыков сборных конструкций, но не ниже проектной марки 150.

2.9. Проектная марка бетона по морозостойкости для изготовления железобетонных свай и свай-оболочек, бетонных свай и ростверков должна назначаться в соответствии с требованиями нормативных документов по проектированию данного вида сооружений, а также требованиями государственных стандартов или технических условий на сваи и свайные ростверки, но не ниже Af_pj50.

2.10. При наличии агрессивных грунтовых вод или при возможности попадания в грунт агрессивных производственных вод следует предусматривать мероприятия по антикоррозионной защите железобетонных и бетонных элементов свайных фундаментов (свай, свай-оболочек и ростверков) в соответствии с требованиями: «Инструкции по проектированию. Признаки и нормы агрессивности воды-среды для железобетонных и бетонных конструкций» (СН 249-63), «Указаний по проектированию антикоррозионной защиты строительных конструкций» (СН 262-67) и главы СНиП I-B.27-62 «Защита строительных конструкций от коррозии. Материалы и изделия, стойкие против коррозии», а также главы HI-B.6-62 «Защита строительных конструкций от кор-2*

розни. Правила производства и приемки работ».

Для деревянных элементов свайных фундаментов необходимо предусматривать защиту их от гниения, разрушения и поражения древоточцами согласно указаниям глав СНиП I-B.28-62 «.Материалы для защиты деревянных конструкций от гниения, поражения древоточцами и возгорания». HI-B.8-62 «Защита строительных конструкций от гниения и возгорания. Правила производства и приемки работ» и «Инструкции по защите от гниения, поражения дереворазрушающими насекомыми и возгорания деревянных элементов зданий и сооружений» (И 119-56).

3. ТРЕБОВАНИЯ К ИЗЫСКАНИЯМ

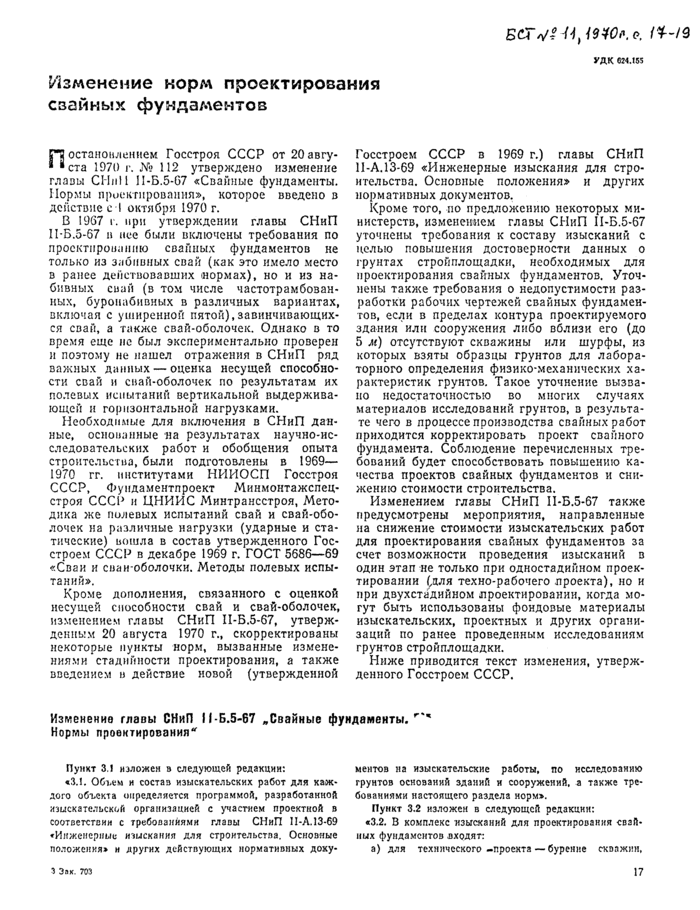

3.1. Объем и состав изыскательских работ для каждого объекта определяется программой, разработанной с участием проектной организации в соответствии с требованиями действующих нормативных документов на изыскательские работы и на исследование грунтов оснований зданий и сооружений, а также настоящего раздела Норм.

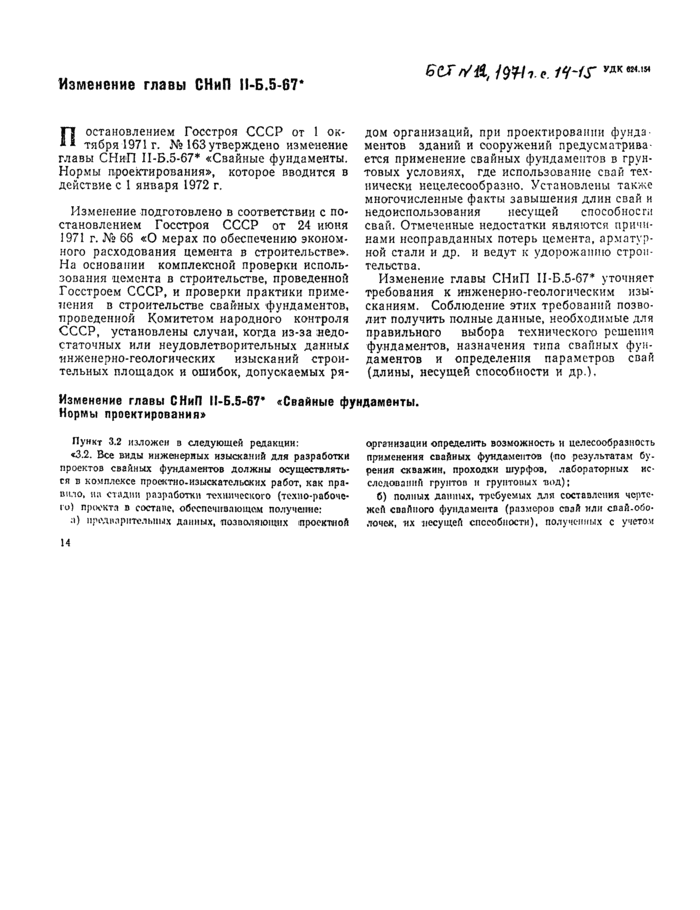

3.2. В комплекс изысканий для проектирования свайных фундаментов входит:

а) на стадии проектного задания: бурение скважин; отрывка шурфов; лабораторные исследования грунтов и грунтовых вод;

б) на стадии рабочих чертежей, — дополнительно к указанному в подпункте «а» — зондирование, а при необходимости также динамические испытания свай; статические испытания свай или свай-штампов; испытания грунтов статической нагрузкой штампами.

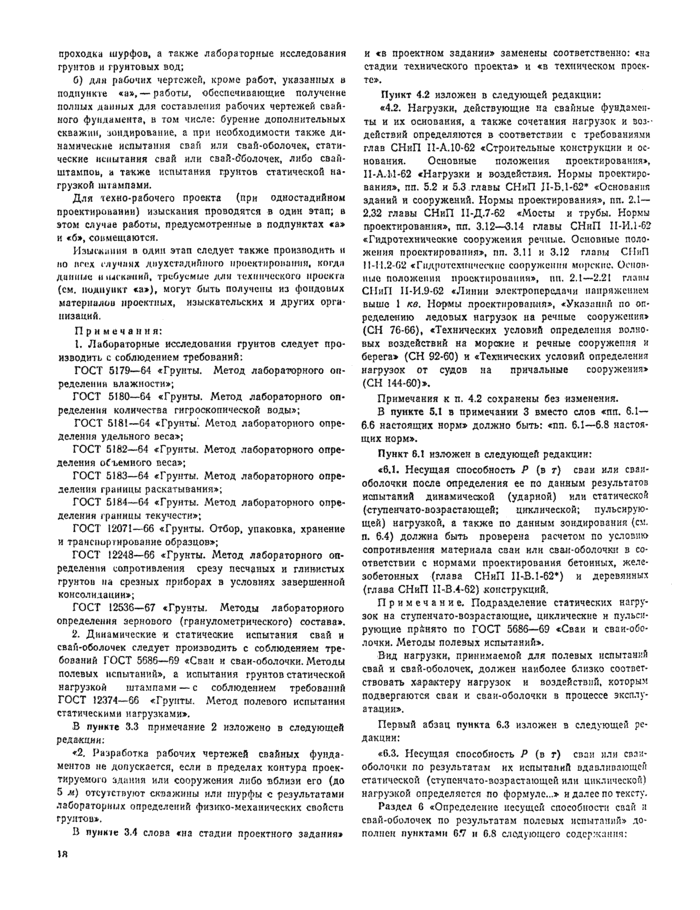

3.3. Если какой-либо из перечисленных в п. 3.2 элементов изысканий предусмотрен программой, то повторяемость его должна быть для каждого здания или сооружения не менее:

буровых скважин — 2; шурфов — 2; зондирований — 5; динамических испытаний свай — 5; статических испытаний свай или свай-штампов — 2; испытаний грунтов статической нагрузкой штампами — 2.

Количество и порядок отбора образцов грунтов для производства лабораторных исследований устанавливаются в соответствии с требованиями действующих нормативных документов на исследования грунтов оснований

зданий и сооружений, п том числе обязателен отбор образцов из грунтов, залегающих непосредственно под нижними концами свай.

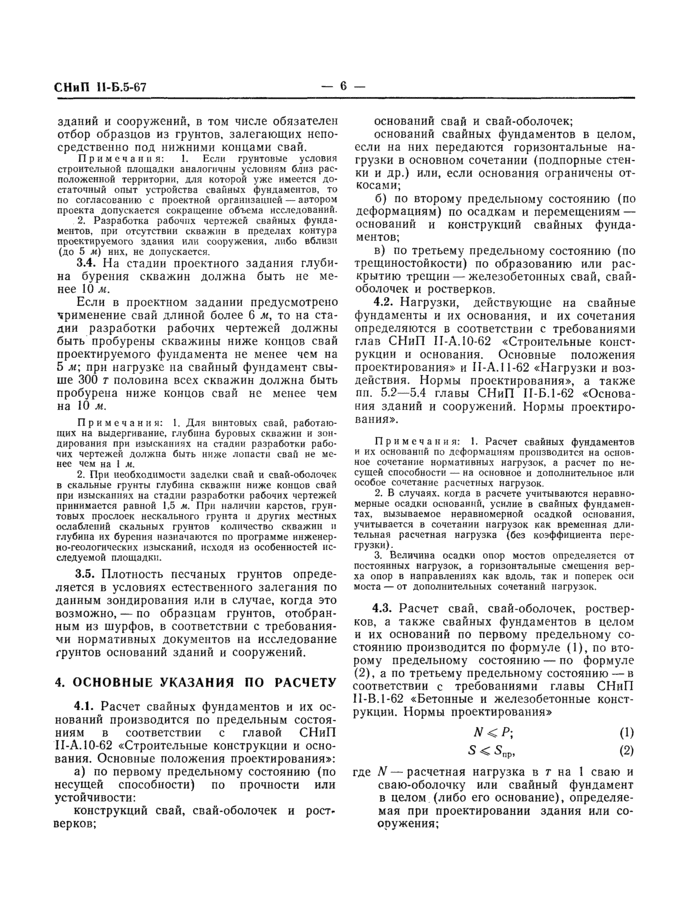

Примечания: 1. Если грунтовые условия

строительной площадки аналогичны условиям близ расположенной территории, Х1Я которой уже имеется достаточный опыт устройства свайных фундаментов, то по согласованию с проектной организацией — автором проекта допускается сокращение объема исследований.

2. Разработка рабочих чертежей свайных фундаментов. при отсутствии скважин в пределах контура проектируемого здания или сооружения, либо вблизи (до 5 м) них, нс допускается.

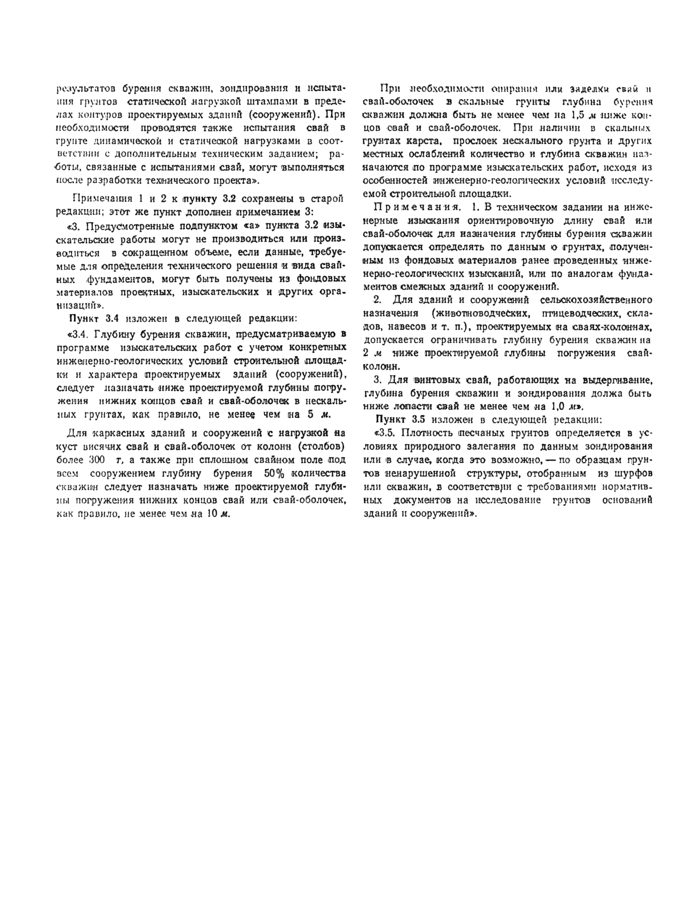

3.4. На стадии проектного задания глубина бурения скважин должна быть не менее 10 м.

Если в проектном задании предусмотрено применение свай длиной более G м, то на стадии разработки рабочих чертежей должны быть пробурены скважины ниже концов свай проектируемого фундамента не менее чем на 5 м\ при нагрузке на свайный фундамент свыше 300 г половина всех скважин должна быть пробурена ниже концов свай не менее чем на 10 м.

Примечания: 1. Для винтовых свай, работающих на выдергивание, глубина буровых скважин и зондирования при изысканиях на стадии разработки рабочих чертежей должна быть ниже лопасти свай не менее чем на I м.

2. При необходимости заделки свай и свай-оболочек в скальные грунты глубина скважин ниже концов свай при изысканиях на стадии разработки рабочих чертежей принимается равной 1.5 м. При наличии карстов, грунтовых прослоек нескального грунта п других местных ослаблений скальных грунтов количество скважин и глубина их бурения назначаются по программе ннжснср-но-геологических изысканий, исходя из особенностей исследуемой площадки.

3.5. Плотность песчаных грунтов определяется в условиях естественного залегания по данным зондирования или в случае, когда это возможно, — по образцам грунтов, отобранным из шурфов, в соответствии с требованиями нормативных документов на исследование грунтов оснований зданий и сооружений.

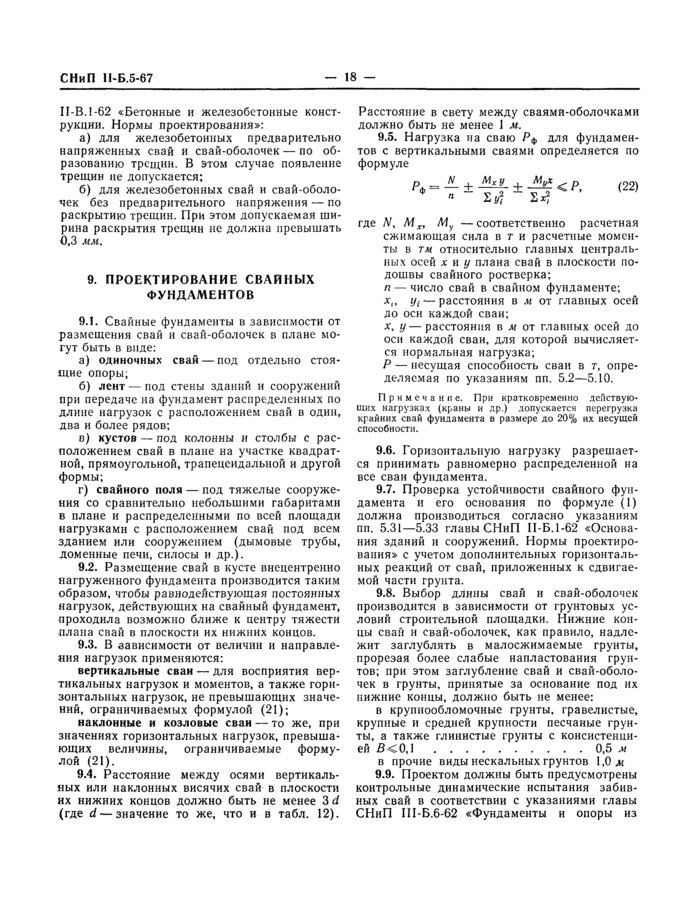

4. ОСНОВНЫЕ УКАЗАНИЯ ПО РАСЧЕТУ

4.1. Расчет свайных фундаментов и их оснований производится по предельным состояниям в соответствии с главой СНиП II-A. 10-62 «Строительные конструкции и основания. Основные положения проектирования»:

а) по первому предельному состоянию (по несущей способности) по прочности или устойчивости:

конструкций свай, свай-оболочек и ростверков;

оснований свай и свай-оболочек; оснований свайных фундаментов в целом, если на них передаются горизонтальные нагрузки в основном сочетании (подпорные стенки и др.) или, если основания ограничены откосами;

б) по второму предельному состоянию (по деформациям) по осадкам и перемещениям — оснований и конструкций свайных фундаментов;

в) но третьему предельному состоянию (по трещиностойкости) по образованию или раскрытию трещин — железобетонных свай, свай-оболочек и ростверков.

4.2. Нагрузки, действующие на свайные фундаменты и их основания, н их сочетания определяются в соответствии с требованиями глав СНнП И-А. 10-62 «Строительные конструкции и основания. Основные положения проектирования» и II-A.11-62 «Нагрузки и воздействия. Нормы проектирования», а также пн. 5.2—5.4 главы СНиП П-Б.1-62 «Основания зданий и сооружений. Нормы проектирования».

Примечания: I. Расчет свайных фундаментов и их оснований по деформациям производится на основное сочетание нормативных нагрузок, а расчет по несущей способности — на основное’» дополнительное или особое сочетание расчетных нагрузок

2. В случаях, когда в расчете учитываются неравномерные осадки оснований, усилие в свайных фундаментах. вызываемое неравномерной осадкой основания, учитывается в сочетании нагрузок как временная длительная расчетная нагрузка (без коэффициента перегрузки).

3. Величина осадки опор мостов определяется от постоянных нагрузок, а горизонтальные смещения верха опор в направлениях как вдоль, так и поперек оси моста —от дополнительных сочетаний нагрузок.

4.3. Расчет свай, свай-оболочек, ростверков. а также свайных фундаментов в целом и их оснований по первому предельному состоянию производится по формуле (1), по второму предельному состоянию — по формуле (2), а по третьему предельному состоянию — в соответствии с требованиями главы СНнП 11-В.1-62 «Бетонные и железобетонные конструкции. Нормы проектирования»

ЛГ<Р; (1)

Snp, (2)

где N — расчетная нагрузка в г на 1 сваю и сваю-оболочку или свайный фундамент в целом (либо его основание), определяемая при проектировании здания или сооружения;

— 7 —

СНиП М-Б.5-67

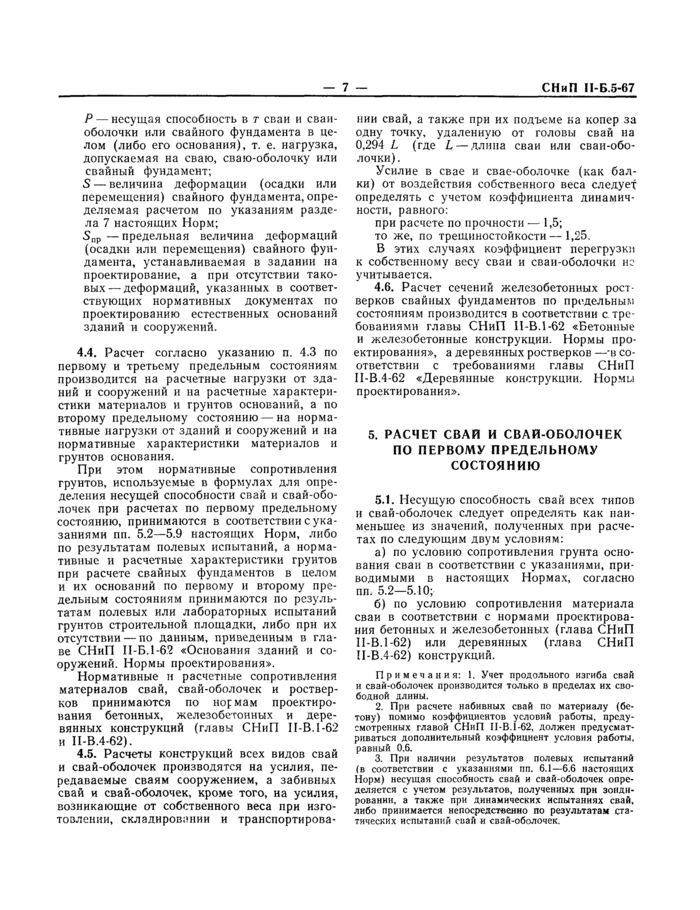

Р — несущая способность в т сваи н сван-оболочки или свайного фундамента в целом (либо его основания), т. е. нагрузка, допускаемая на сваю, сваю-оболочку или свайный фундамент;

5 — величина деформации (осадки или перемещения) свайного фундамента,определяемая расчетом по указаниям раздела 7 настоящих Норм;

S_np—предельная величина деформаций (осадки или перемещения) свайного фундамента, устанавливаемая в задании на проектирование, а при отсутствии таковых— деформаций, указанных в соответствующих нормативных документах по проектированию естественных оснований зданий и сооружений.

4.4. Расчет согласно указанию п. 4.3 по первому и третьему предельным состояниям производится на расчетные нагрузки от зданий и сооружений и на расчетные характеристики материалов и грунтов оснований, а по второму предельному состоянию — на нормативные нагрузки от зданий и сооружений и на нормативные характеристики материалов и грунтов основания.

При этом нормативные сопротивления грунтов, используемые в формулах для определения несущей способности спай и свай-оболочек при расчетах по первому предельному состоянию, принимаются в соответствии с указаниями пп. 5.2—5.9 настоящих Норм, либо по результатам полевых испытаний, а нормативные и расчетные характеристики грунтов при расчете свайных фундаментов в целом н их оснований по первому и второму предельным состояниям принимаются по результатам полевых или лабораторных испытаний грунтов строительной площадки, либо при их отсутствии — по данным, приведенным в главе СНиП Н-Б.1-62 «Основания зданий и сооружений. Нормы проектирования».

Нормативные и расчетные сопротивления материалов свай, свай-оболочек и ростверков принимаются по нормам проектирования бетонных, железобетонных и деревянных конструкций (главы СНиП П-В. 1-62 и II-B.4-62).

4.5. Расчеты конструкций всех видов свай и свай-оболочек производятся на усилия, передаваемые сваям сооружением, а забивных свай и свай-оболочек, кроме того, на усилия, возникающие от собственного веса при изготовлении, складировании и транспортирова

нии свай, а также при их подъеме на копер за одну точку, удаленную от головы свай на 0,294 L (где L — длина сваи или сван-оболочки).

Усилие в свае и свае-оболочке (как балки) от воздействия собственного веса следует определять с учетом коэффициента динамичности, равного:

при расчете по прочности — 1,5; то же, по трещиностойкости—1,25.

В этих случаях коэффициент перегрузки к собственному весу сваи и сваи-оболочки нс учитывается.

4.6. Расчет сечений железобетонных ростверков свайных фундаментов по предельным состояниям производится в соответствии с требованиями главы СНиП Н-В.1-62 «Бетонные и железобетонные конструкции. Нормы проектирования», а деревянных ростверков —’в соответствии с требованиями главы СНиП II-B.4-62 «Деревянные конструкции. Нормы проектирования».

5. РАСЧЕТ СВАЙ И СВАЙ-ОБОЛОЧЕК ПО ПЕРВОМУ ПРЕДЕЛЬНОМУ СОСТОЯНИЮ

5.1. Несущую способность свай всех типов и свай-оболочек следует определять как наименьшее из значений, полученных при расчетах по следующим двум условиям:

а) по условию сопротивления грунта основания сван в соответствии с указаниями, приводимыми в настоящих Нормах, согласно пп. 5.2—5.10;

б) по условию сопротивления материала сваи в соответствии с нормами проектирования бетонных и железобетонных (глава СНиП П-В. 1-62) или деревянных (глава СНиП М-В.4-62) конструкций.

Примечания: 1. Учет продольного изгиба свай и свай-оболочек производится только в пределах их свободной длины.

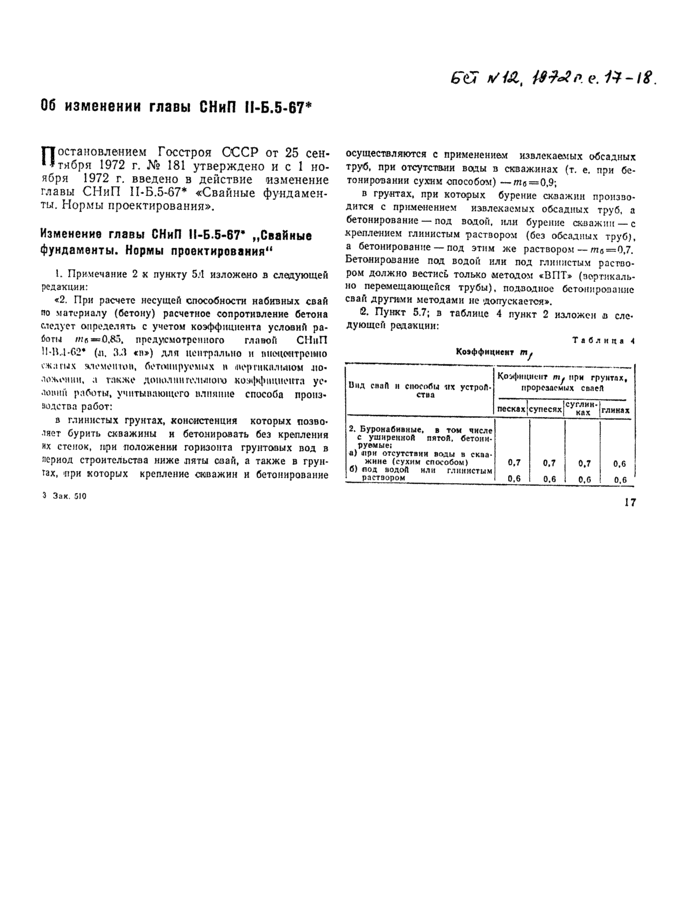

2. При расчете набивных свай по материалу (бетону) помимо коэффициентов условий работы, предусмотренных главой СНиП М-В.1-62, должен предусматриваться дополнительный коэффициент условия работы, равный 0.6.

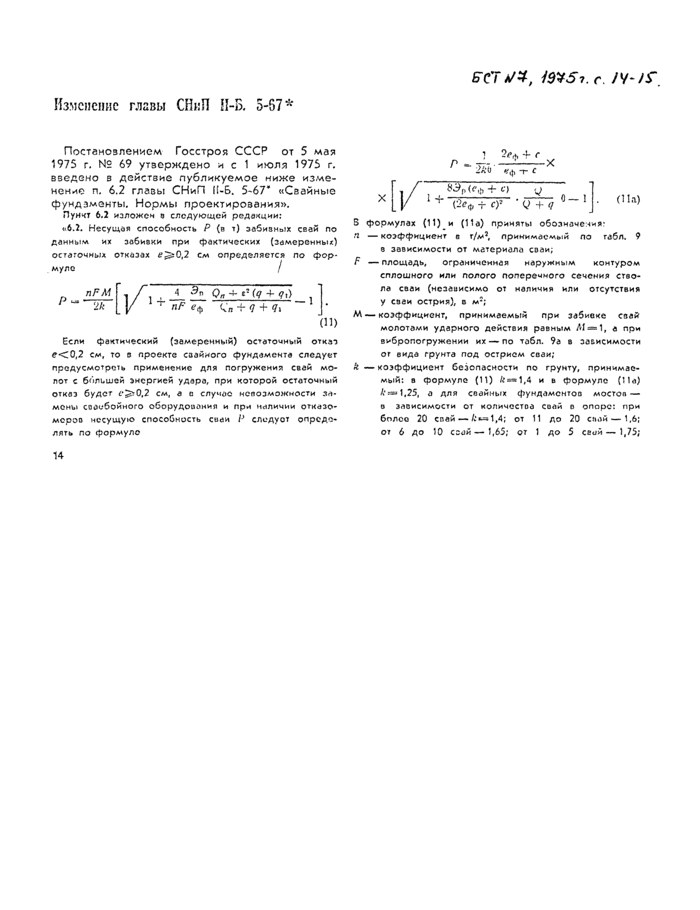

3. При наличии результатов полевых испытаний (в соответствии с указаниями пп. 6.1—6.6 настоящих Норм) несущая способность свай и свай-оболочек определяется с учетом результатов, полученных при зондировании. а также при динамических испытаниях свай, либо принимается непосредственно по результатам статических испытаний свай и свай-оболочек.

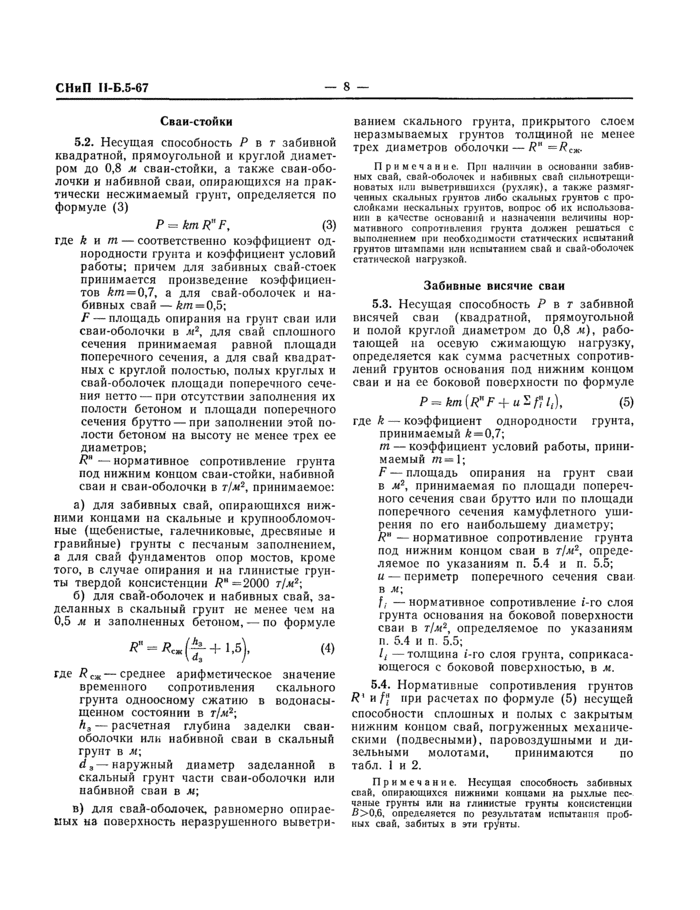

Сваи-стойки

5.2. Несущая способность Р в т забивной квадратной, прямоугольной и круглой диаметром до 0.8 м сваи-стойки, а также сваи-оболочки и набивной сваи, опирающихся на практически несжимаемый грунт, определяется по формуле (3)

Р = km R» F, (3)

где Лит — соответственно коэффициент однородности грунта и коэффициент условий работы; причем для забивных свай-стоек принимается произведение коэффициентов km = 0,7, а для свай-оболочек и набивных свай — km —0,5;

F — площадь опирания на грунт сван или сваи-оболочки в л* для свай сплошного сечения принимаемая равной площади поперечного сечения, а для свай квадратных с круглой полостью, полых круглых и свай-оболочек площади поперечного сечения нетто — при отсутствии заполнения их полости бетоном и площади поперечного сечения брутто — при заполнении этой полости бетоном на высоту не менее трех ее диаметров;

R^и—нормативное сопротивление грунта под нижним концом сваи-стойки, набивной сван и сван-оболочки в т/м³, принимаемое:

а) для забивных свай, опирающихся нижними концами на скальные и крупнообломочные (щебенистые, галечниковые, дресвяные и гравийные) грунты с песчаным заполнением, а для свай фундаментов опор мостов, кроме того, в случае опирания и на глинистые грунты твердой консистенции Я» =2000 т/м³:

б) для свай-оболочек и набивных свай, заделанных в скальный грунт не менее чем на 0,5 м и заполненных бетоном, — по формуле

Л“ = Л„(^-+^|.5). (4)

где R_tM — среднее арифметическое значение временного сопротивления скального грунта одноосному сжатию в водонасыщенном состоянии в т/м⁷: h₉ — расчетная глубина заделки сваи-оболочки или набивной сван в скальный грунт в м:

rf,—наружный диаметр заделанной в скальный грунт части сваи-оболочкн или набивной сван в м;

в) для свай-оболочек, равномерно опираемых на поверхность неразрушенного выветри

ванием скального грунта, прикрытого слоем неразмываемых грунтов толщиной не менее трех диаметров оболочки — R» = /?_сж—

Примечание. При наличии в основании забивных свай, свай-оболочек и набивных свай сильнотрещи-новатых или выветрившихся (рухляк), а также размягченных скальных грунтов либо скальных грунтов с прослойками нескальных грунтов, вопрос об их использовании в качестве оснований и назначении величины нормативного сопротивления грунта должен решаться с выполнением при необходимости статических испытаний грунтов штампами или испытанием свай и свай-оболочек статической нагрузкой.

Забивные висячие сваи

5.3. Несущая способность Р в г забивной висячей сван (квадратной, прямоугольной и полой круглой диаметром до 0,8 .ч), работающей на осевую сжимающую нагрузку, определяется как сумма расчетных сопротивлений грунтов основания под нижним концом сваи и на се боковой поверхности по формуле

P=km(R»F+uZni,). (5)

где k — коэффициент однородности грунта, принимаемый Л = 0.7;

m — коэффициент условий работы, принимаемый w- 1;

F — площадь опирания на грунт сваи в м³, принимаемая по площади поперечного сечения сваи брутто или по площади поперечного сечения камуфлетного уши-рения по его наибольшему диаметру;

/?■ — нормативное сопротивление грунта под нижним концом сваи в т/м³, определяемое по указаниям п. 5.4 и п. 5.5; и — периметр поперечного сечения сваи в м:

f, — нормативное сопротивление i-ro слоя грунта основания на боковой поверхности сван в т/м³, определяемое по указаниям

п. 5.4 и п. 5.5;

/_у — толщина i-ro слоя грунта, соприкасающегося с боковой поверхностью, в м.

5.4. Нормативные сопротивления грунтов R’ и/у при расчетах по формуле (5) несущей способности сплошных и полых с закрытым нижним концом свай, погруженных механическими (подвесными), паровоздушными и дизельными молотами. принимаются по табл. 1 и 2.

Примечание. Несущая способность забивных спай, опирающихся инжиимн концами на рыхлые песчаные грунты или на глинистые грунты консистенции #>0.6, определяется по результатам испытания пробных свай, забитых в эти грунты.

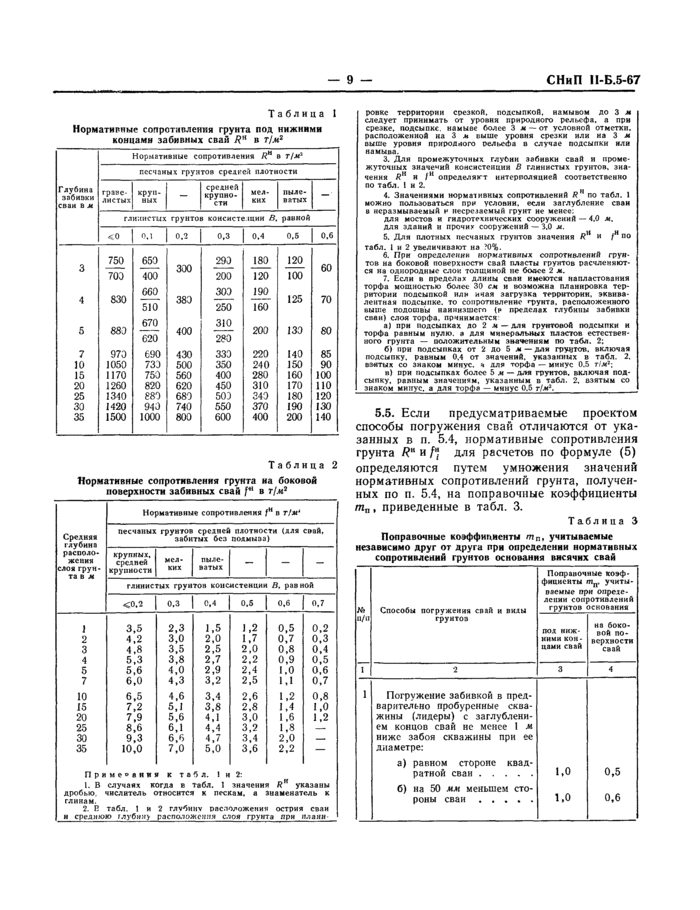

Таблица 1

Нормативные сопротивления грунта под нижними концами забивных свай /?^н в г/м³

		Нормативные сопротивления R»				в г/ж*
	песчаных грунтов средней плотности
Г лубииа забивки сваи в ж	граве листых	круп. иых	—	средней крупно сти	мел ких	пыле» tftTWX	—
	глинистых грунтов комсистешии В.					равной
	<0	ОИ	0.2	0.3	0.4	0.S	0.6
	750	650		290	180	120	60
3			300
	703	400	300	200	120	100
	830	660		300	190	125
■1	830		380	300		125	70
		510	380	250	160
		670		310	200	130
5	88.7	670	400		200	130	80
		620	400	280
7	970	t90	4Э0	330	220	140	85
10	1050	73J	500	350	240	150	90
15	1170	750	560	400	280	160	100
20	1260	820	620	450	310	170	НО
25	1310	880	68)	50)	340	180	120
33	1420	940	740	550	370	190	130
35	1500	1000	800	600	400	200	140

Таблица 2

Нормативные сопротивления грунта иа боковой поверхности забивных свай в г/м*

Нормативны* сопротивления /^и в т/м’

Средняя глубина рАСООДО»	песчаных грунтов средней плотности (для спай, забитых без пояммва)
Средняя глубина рАСООДО»	крупных,
жсиия	срсдпсй	АСА»	пыле-		_
слоя грум-	крупности	ких	ватмх
та в а
	глинистых груитоя консистенции Л. равной
	<0.2	0.3	0.4	0.5	0.6	0.7
1	3.5	2.3	1.5	1.2	0.5	0.2
2	4.2	3,0	2.0	1.7	0.7	0.3
3	4.8	3.5	2.5	2.0	0.8	0.4
4	5.3	3.8	2.7	2.2	0.9	0.5
5	5.6	4.0	2.9	2.4	1.0	0.6
7	6,0	4.3	3.2	2.5	1.1	0.7
10	6.5	4.6	3.4	2.6	1.2	0.8
15	7,2	5.1	3,8	2.8	1.4	1.0
20	7.9	5,6	4.1	3.0	1.6	1.2
25	8.6	6.1	4.4	3.2	1.8
30	9.3	6.6	4.7	3.4	2.0	—
35	10,0	7.0	5.0	3.6	2.2	—
При	ме»аявя к та		б Л. 1 Н	2:
1. в	случаях когда в		табл. 1	значения А? указаны
дробью, числитель относится к пескам, а амамеиятель к

глинам.

7. П табл. 1 в 7 глубин» расположения острия сваи и среднюю глубин) расположении стоя грунта при илами

роякс территории срезкой, подсыпкой, намывом ло 3 ж следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве более 3 ж—от условной отметки, расположенно* ив 3 ж выше уровни срезки или на 3 ж выше уровня природного рельефа в случае подсыпки или намыва.

3. Для промежуточных глубин забивки свай и промежуточных значений консистенции В глинистых грунтов, значении К^м и /» определяя т интерполяцией соответственно по табл. I и 2.

«. Значениями норма1 явных сопротивлений А?» по табл. I можно пользоваться при условии, если заглубление сваи в иераэмыпаемый и несрс1асмый грунт не менее.

для МОСТОВ ■ пиротехнических сооружений — 4.0 Ж.

для зданий и прочих сооружений — 3.0 ж.

5. Для плотных песчаных грунтов значения А?» и /»по табл. I н 2 увеличивают на ?0%.

6. При определении нормативных сопротивлений грунтов на боковой поверхности свай пласты грунтов расчленяются на однородные сдои толщиной не бооее 2 ж.

7. Если в пределах длины Сван имеются напластования торфа мощностью более 30 ем и возможна планировка территории подсыпкой идя иная загрузка территории, эквивалентная подсыпке, то сопротивление ^груит». расположенного выо:е подошвы ваниизшегп (в пределах глубины забивки сваи) слоя торфа, принимается

а) при подсыпках до 2 ж — для грунтовой подсыпки и торфа равным пулю, а для минеральных пластов естественного грунта — положительным значениям по табл. 2;

б) при подсыпках от 2 до 5 ж — для грунтов, включая подсыпку, равным 0.4 от значений, указанных в табл. 2. взятых со знаком минус. « для торфа — минус 0.5 т/ж*;

в) ори подсыпках более 5 ж — для грунтов, включая под

сыпку, рапным значениям, указанным в табл. 2. взятым СО знаком минус, а для торфа — минус 0.S т!я‘. _

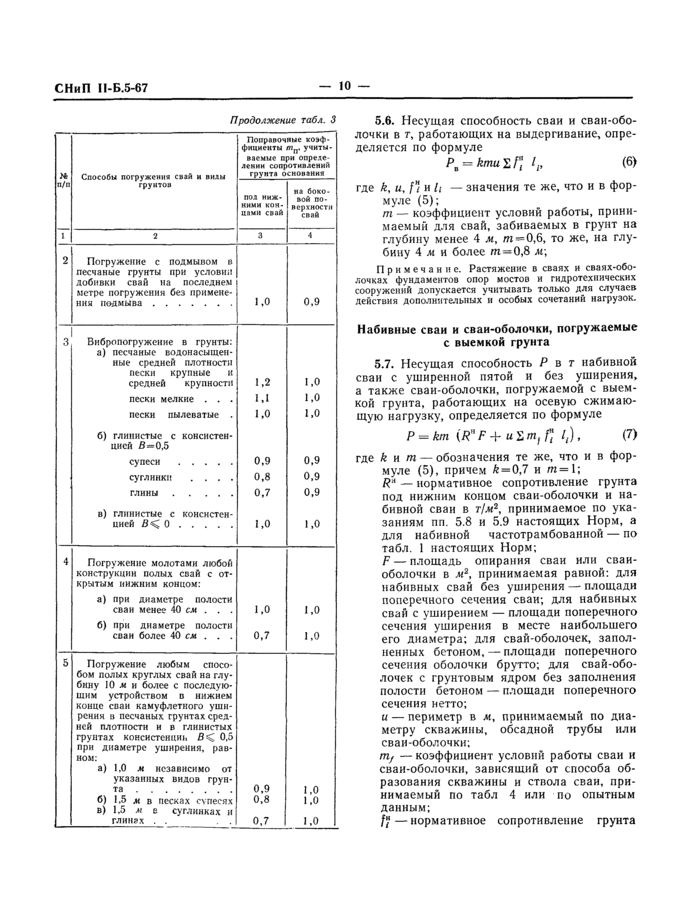

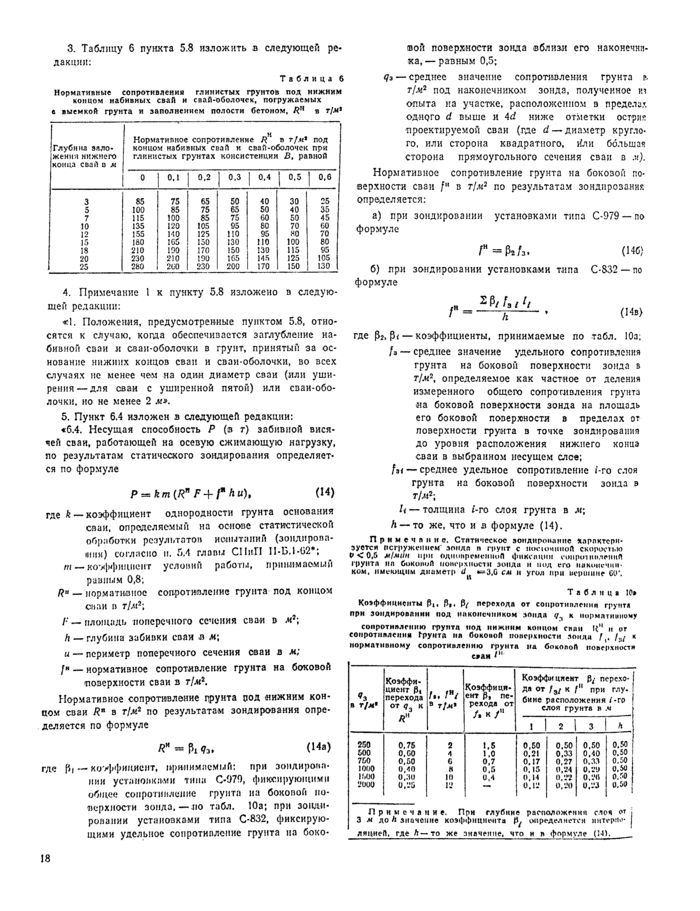

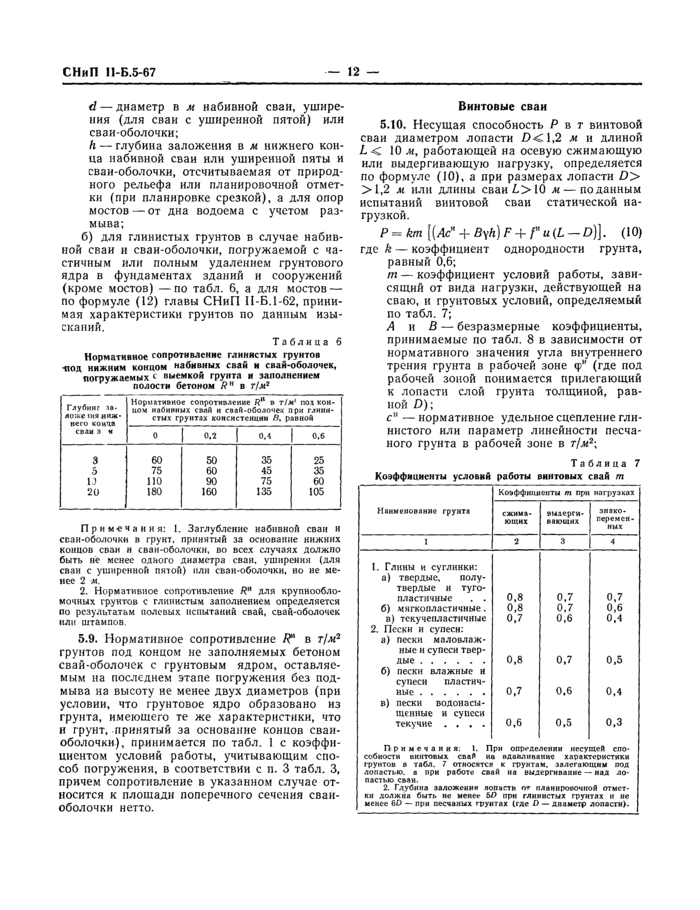

5.5. Если предусматриваемые проектом

способы погружения свай отличаются от указанных в п. 5.4, нормативные сопротивления грунта /?» и /“ для расчетов по формуле (5) определяются путем умножения значений

нормативных сопротивлений грунта, полученных по п. 5.4, на поправочные коэффициенты ш„, приведенные в табл.
