ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Часть II, раздел А
Глава 14 ЗДАНИЯ И СООРУЖЕНИЯ НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ НОРМЫ ПРОЕКТИРОВАНИЯ
СНиП Н-А.14-71
Заменен СНиПЛ-8-tS р о/.0/*3 псеТ V /J7 р’— d У С-?. ~ БсТл/ /р г. с.
МОСКВА-1972
Икание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Часть II, раздел А
Глава 14
ЗДАНИЯ И СООРУЖЕНИЯ НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ
НОРМЫ ПРОЕКТИРОВАНИЯ
СНиП II-A.14-71
Утверждены Государственным комитетом Совете Министров СССР по Оелам стриителъава 28 сентября 1921 г.
ИЗДАТЕЛЬСТВО ЛИТЕРАТУРЫ ПО СТРОИТЕЛЬСТВУ Москва—1972
УДК ««*3.75) ♦ 721Л11 : «22. 838
Глава СНиП II-А. 14-71 «Здания и сооружения на подрабатываемых территориях. Нормы проектирования» содержит специальные требования, предъявляемые к проектированию зданий и сооружений на территориях угольных месторождений. под которыми проводятся или намечаются к проведению подземные горные разработки.
Гланя СНиП II-A. 14-71 разработана Донецким Пром-
Жйииипроскточ Госстроя СССР. НИИ оснований Госстроя Р. ВНИМИ Минуглепрома СССР и КиевЗНИИЭП Гос-граждаистрои при участии ЦНИИСК им. Кучеренко, НИИЖБ и НИИСК Госстроя СССР, институтов Донеикгражданпроект н Донецкпроект Госстроя Украинской ССР.
С введением а действие настоящей главы СНиП с I июля 1972 г. утрачивают силу «Указания по проектированию зданий и сооружений на подрабатываемых территориях» (СН 289-64).
Редакторы — инж. А. П. Старицын (Госстрой СССР), кандидаты техн. наук Р. А. Муллер (ВНИМИ Минуглепрома СССР), А. И. Юшин (НИИ оснований Госстроя СССР), инженеры В А ЕвтуховскиЛ и А А. Петраков (Донецкий Иром-стройниипроект Госстроя СССР).
з?-«
Илаи I ка. IV73 г.. I* 1.1
Государственный комитет Совета Министров СССР по делам строительства (Госстрой СССР)
|
Строительные нормы и правила |
СНиП II-A.14-71 |
|
Здания и сооружения на подрабатываемых территориях. Нормы проектирования |
Взамен СН 2*9-04 |

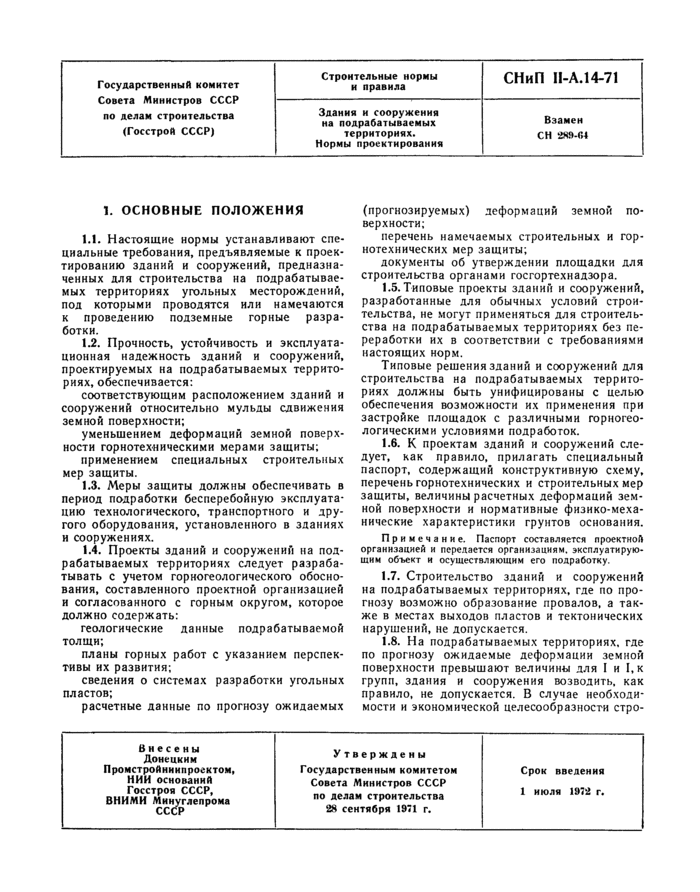

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ
1.1. Настоящие нормы устанавливают спе-циальные требования, предъявляемые к проектированию зданий и сооружений, предназначенных для строительства на подрабатываемых территориях угольных месторождений, под которыми проводятся или намечаются к проведению подземные горные разработки.
1.2. Прочность, устойчивость и эксплуатационная надежность зданий и сооружений, проектируемых на подрабатываемых территориях, обеспечивается:
соответствующим расположением зданий и сооружений относительно мульды сдвижения земной поверхности;
уменьшением деформаций земной поверхности горнотехническими мерами защиты;
применением специальных строительных мер защиты.
1.3. Меры защиты должны обеспечивать в период подработки бесперебойную эксплуатацию технологического, транспортного и другого оборудования, установленного в зданиях и сооружениях.
1.4. Проекты зданий и сооружений на подрабатываемых территориях следует разрабатывать с учетом горногеологического обоснования, составленного проектной организацией и согласованного с горным округом, которое должно содержать:
геологические данные подрабатываемой толщи;
планы горных работ с указанием перспективы их развития;
сведения о системах разработки угольных пластов;
расчетные данные по прогнозу ожидаемых
(прогнозируемых) деформаций земной поверхности;
перечень намечаемых строительных и горнотехнических мер защиты;
документы об утверждении площадки для строительства органами Госгортехнадзора.
1.5. Типовые проекты зданий и сооружений, разработанные для обычных условий строительства, не могут применяться для строительства на подрабатываемых территориях без переработки их в соответствии с требованиями настоящих норм.
Типовые решения зданий и сооружений для строительства на подрабатываемых территориях должны быть унифицированы с целью обеспечения возможности их применения при застройке площадок с различными горногеологическими условиями подработок.
1.6. К проектам зданий и сооружений следует, как правило, прилагать специальный паспорт, содержащий конструктивную схему, перечень горнотехнических и строительных мер защиты, величины расчетных деформаций земной поверхности и нормативные физико-механические характеристики грунтов основания.
Примечание. Паспорт составляется проектной организацией и передается организациям, эксплуатирующим объект и осуществляющим его подработку.
1.7. Строительство зданий и сооружений на подрабатываемых территориях, где по прогнозу возможно образование провалов, а также в местах выходов пластов и тектонических нарушений, не допускается.
1.8. На подрабатываемых территориях, где по прогнозу ожидаемые деформации земной поверхности превышают величины для 1 и 1,к групп, здания и сооружения возводить, как правило, не допускается. В случае необходимости и экономической целесообразности стро-
|
Внесены |
У тверждены |
|
|
Донецким |
||
|
ПромстроАниипросктом, |
Государственным комитетом |
Срок введения |
|
НИИ оснований Госстроя СССР, |
Совета Министров СССР |
1 июля 1972 г. |
|
ВНИМИ Минуглепроиа СССР |
по дедам строительства 2N сентября 1971 г. |
— 4 —

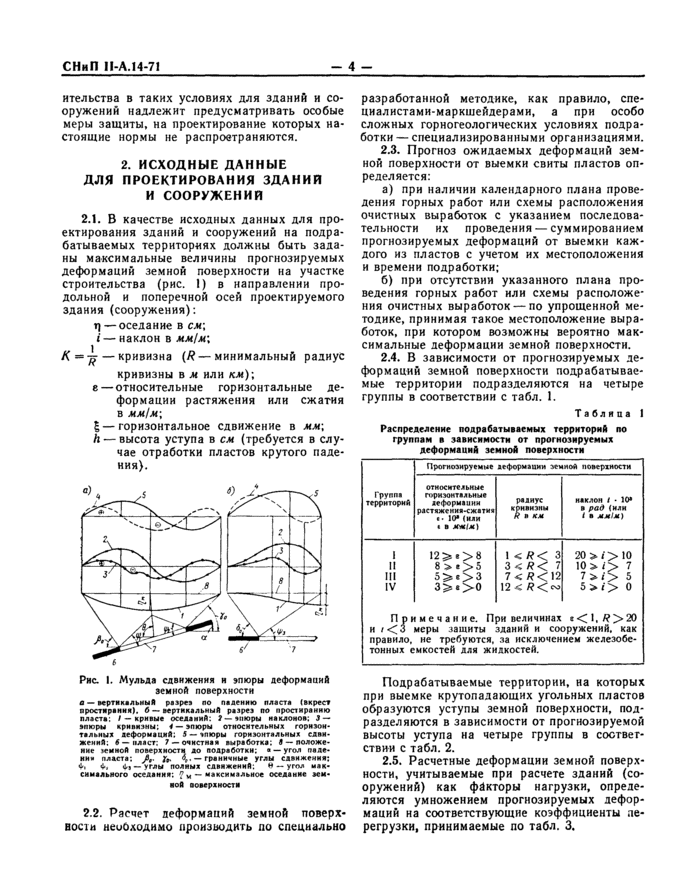

ительства в таких условиях для зданий и сооружений надлежит предусматривать особые меры зашиты, на проектирование которых настоящие нормы не распроетраняются.
2. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ
2.1. В качестве исходных данных для проектирования зданий и сооружений на подрабатываемых территориях должны быть заданы максимальные величины прогнозируемых деформаций земной поверхности на участке строительства (рис. I) в направлении продольной и поперечной осей проектируемого здания (сооружения): г) — оседание в см\
(— наклон в мм/м\
К — кривизна (/? —минимальный радиус
кривизны в м или км)\ е —относительные горизонтальные деформации растяжения или сжатия в мм!м\
g — горизонтальное сдвижение в мм\ h — высота уступа в см (требуется в случае отработки пластов крутого падения).
Ряс. I. Мульда сдвижения я уторы деформаций аемной поверхности а — вертикальны» разрез по падению пласта («крест простирании), б — вертикальный разрез по простиранию пласта: / — кривые оседаний: I — эпюры наклонов. J — эпюры кривизны: 4 — зпюры относительных горизон
тальных деформаций: 5 — зпюры горизонтальных сдвижений: (— пласт: 7 — очистная выработка: I — положение ‘с и ной поверхности до подработки: « — угол паде-
ии> пласта; /, J,. \. — гранитные углы сдвижение:
б, б, *а—углы полных сдвпжеиий. и — угол максимального оседании: » „ — максимальное оседание «ем* вой поверхности
2.2. Расчет деформаций земной поверх-Bociu неиОлодимо производить по специально
разработанной методике, как правило, спе-циалистами-маркшейдерами, а при особо сложных горногеологнческих условиях подработки — специализированными организациями.
2.3. Прогноз ожидаемых деформаций земной поверхности от выемки свиты пластов определяется:
а) при наличии календарного плана проведения горных работ или схемы расположения очистных выработок с указанием последовательности их проведения — суммированием прогнозируемых деформаций от выемки каждого из пластов с учетом их местоположения и времени подработки;
б) при отсутствии указанного плана проведения горных работ или схемы расположения очистных выработок —по упрощенной методике, принимая такое местоположение выработок, при котором возможны вероятно максимальные деформации земной поверхности.
2.4. В зависимости от прогнозируемых деформаций земной поверхности подрабатываемые территории подразделяются на четыре группы в соответствии с табл. 1.
Таблица I
Распределение подрабатываемых территорий по группам а зависимости от прогнозируемых деформаций земной поверхности
|
Группе территорий |
Прогнозируемые вгформации земной поверхности |
|||
|
относительные горизонтальные дефорыаиии расткжеиив-сжатиз • — 10* (кли • а мм1м) |
рвхяус кривизны к а км |
наклон I • 10* в раб (или 1 • MMlM) |
||
|
1 |
12>.>8 |
1 < R< |
3 |
20>/> 10 |
|
II |
8 >.>5 |
3 |
7 |
10>*> 7 |
|
III |
5>«>3 |
7 |
12 |
7 >/> 5 |
|
IV |
3>«>0 |
12 < R< |
csj |
5 >/> 0 |
Примечание. При величинах «<1,А?>20 и / < 3 меры зашиты зданий и сооружений, как правило, не требуются, за исключением железобетонных емкостей для жидкостей.
Подрабатываемые территории, на которых при выемке крутопадающих угольных пластов образуются уступы земной поверхности, подразделяются в зависимости от прогнозируемой высоты уступа на четыре группы в соствег-ствии с табл. 2.
2.5. Расчетные деформации земной поверхности, учитываемые при расчете зданий (сооружений) как факторы нагрузки, определяются умножением прогнозируемых деформаций на соответствующие коэффициенты перегрузки, принимаемые по табл. 3.
— 5 —
СНнП II-A.14-7T

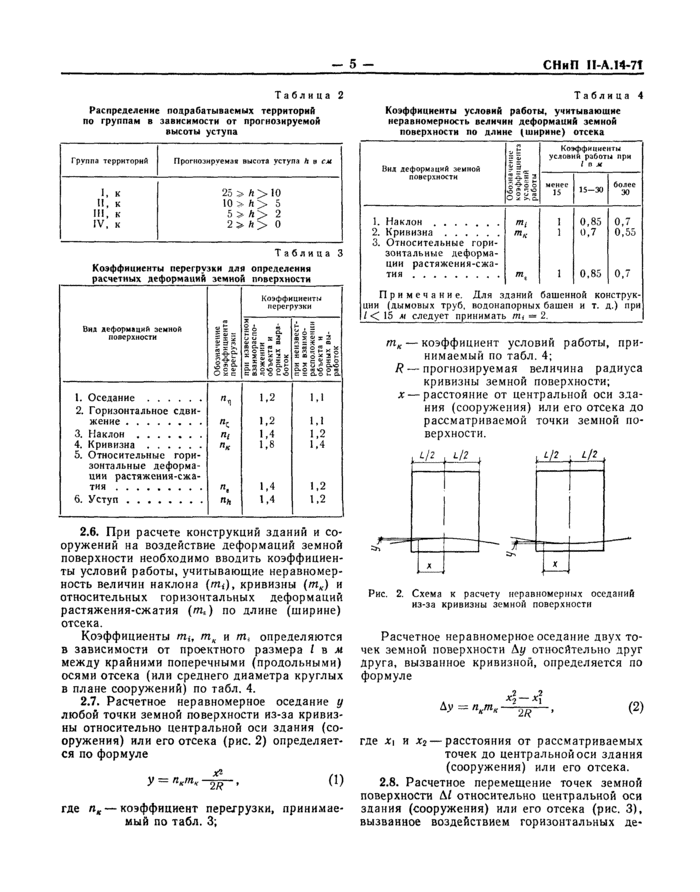

Таблица 2
Распределение подрабатываемых территорий по группам в зависимости от прогнозируемой высоты уступа
|
Групп* территорий |
Прогнохиртем** высот* уступ* h в гм |
|
1. к |
25 > Л > 10 |
|
И. К |
10 > Л> 5 |
|
III, К |
5 > Л > 2 |
|
IV. к |
2> Л> 0 |
|
Таблица 3 |
|
|
Коэффициенты перегрузки дли определения расчетных деформаций земной поверхности |
|
|
Виз деформтий земной поверхности |
|1| Ш Оме |
Коэффициенты перегрузим |
||
|
U | ЩИ = ** S2.2 |
Uhi I2|552 II11 It |
|||
|
1. |
Оседание …… |
«я |
1,2 |
l.l |
|
2. Горизонтальное сдви- |
||||
|
женис…….. |
яс |
1.2 |
1.1 |
|
|
3. |
Наклон ……. |
Я, |
1,4 |
1.2 |
|
4. |
Кривизна…… |
Л* |
1.8 |
1.4 |
|
5. |
Относительные гори- |
|||
|
зонтальиыс деформа- |
||||
|
ции растяжония-сжа- |
||||
|
тин……… |
я. |
1.4 |
1.2 |
|
|
6. |
Уступ …….. |
Я* |
1.4 |
1.2 |
2.6. При расчете конструкций зданий и сооружений на воздействие деформаций земной поверхности необходимо вводить коэффициенты условий работы, учитывающие неравномерность величин наклона (т<), кривизны (mj и относительных горизонтальных деформаций растяжения-сжатия (т,) по длине (ширине) отсека.
Коэффициенты mif тк и т. определяются в зависимости от проектного размера / в м между крайними поперечными (продольными) осями отсека (или среднего диаметра круглых в плане сооружений) по табл. 4.
2.7. Расчетное неравномерное оседание у любой точки земной поверхности из-за кривизны относительно центральной оси здания (сооружения) или его отсека (рис. 2) определяется по формуле
У = 2ff * 0)
где п€ — коэффициент перегрузки, принимаемый по табл. 3;
Таблица 4
Коэффициенты условий работы, учитывающие неравномерность величии деформаций земной поверхности по длине (ширине) отсека
|
Вид дефорюций жимов |
л || S а |
Коэффициенты условий работы при 1 в м |
||
|
поверхности |
: Л а Э !|« Г О м • О л >ч С» |
MfHff 15 |
JS-30 |
более 30 |
|
1. Наклон……. |
Щ{ |
1 |
0.85 |
0.7 |
|
2. Кринизнл…… 3. Относительные горизонтальные деформации растяжении-сжа- |
тк |
1 |
0.7 |
0.55 |
|
тия……… |
т. |
1 |
0.85 |
0.7 |
|
Примечание. Для зданий |
башенной коиструк- |
|||
|
иии (дымовых труб, водонапорных башен / < 15 м следует принимать пи » 2. |
и т. д.) при |
|||
тк — коэффициент условий работы, принимаемый по табл. 4;
R — прогнозируемая величина радиуса кривизны земной поверхности; х — расстояние от центральной оси здания (сооружения) или его отсека до рассматриваемой точки земной поверхности.
Рис. 2. Схема к расчету неравномерных оседаний из-за кривизны земной поверхности
Расчетное неравномерное оседание двух точек земной поверхности А у относительно друг друга, вызванное кривизной, определяется по формуле
х7 — х7
Ау -пктк— (2)
где х\ и Xi— расстояния от рассматриваемых точек до центральной оси здания (сооружения) или его отсека.
2.8. Расчетное перемещение точек земной поверхности М относительно центральной оси здания (сооружения) или его отсека (рис. 3), вызванное воздействием горизонтальных де-

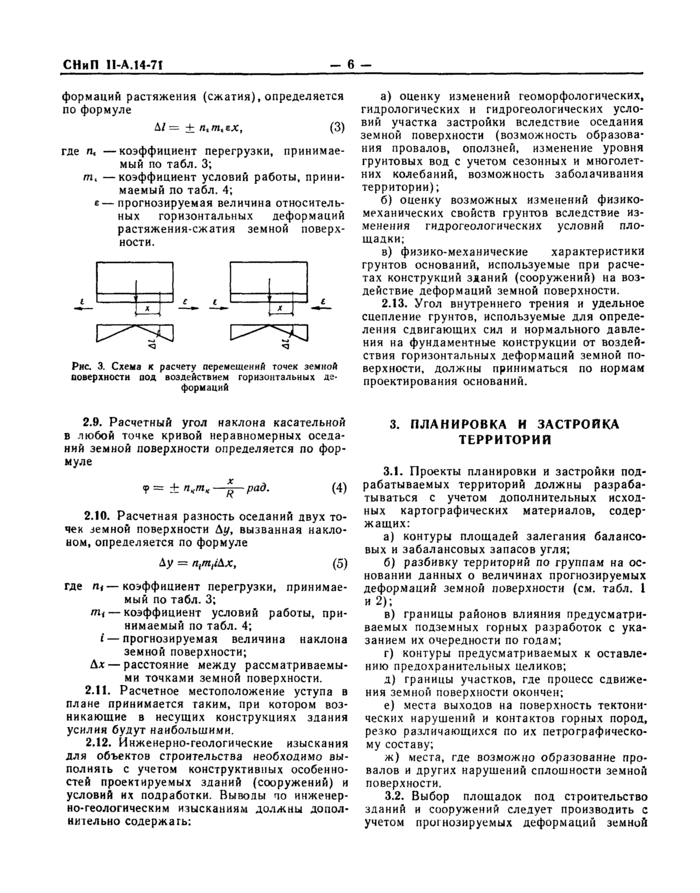

формаций растяжения (сжатия), определяется по формуле
Д/ — + я, т, кх, (3)
где п, —коэффициент перегрузки, принимаемый по табл. 3; т, —коэффициент условий работы, принимаемый по табл. 4; «—прогнозируемая величина относительных горизонтальных деформаций растяжения-сжатия земной поверхности.
о
Рис 3. Схема к расчету перемещений точек земной поверхности под воздействием горизонтальных деформаций
а) оценку изменений геоморфологических, гидрологических и гидрогеологических условий участка застройки вследствие оседания земной поверхности (возможность образования провалов, оползней, изменение уровня грунтовых вод с учетом сезонных и многолетних колебаний, возможность заболачивания территории);
б) оценку возможных изменений физикомеханических свойств грунтов вследствие изменения гидрогеологических условий площадки;
в) физико-механические характеристики грунтов оснований, используемые при расчетах конструкций зданий (сооружений) на воздействие деформаций земной поверхности.
2.13. Угол внутреннего трения и удельное сцепление грунтов, используемые для определения сдвигающих сил и нормального давления на фундаментные конструкции от воздействия горизонтальных деформаций земной поверхности, должны приниматься по нормам проектирования оснований.
2.9. Расчетный угол наклона касательной в любой точке кривой неравномерных оседаний земной поверхности определяется по формуле
? = ± п<т„ —рад. (4)
2.10. Расчетная разность оседаний двух точек земной поверхности Ду, вызванная наклоном, определяется по формуле
Ду = n,mj\х, (5)
где п4—коэффициент перегрузки, принимаемый по табл. 3; mt — коэффициент условий работы, принимаемый по табл. 4; t — прогнозируемая величина наклона земной поверхности;
Ах —расстояние между рассматриваемыми точками земной поверхности.
2.11. Расчетное местоположение уступа в плане принимается таким, при котором возникающие в несущих конструкциях здания усилия будут наибольшими.
2.12. Инженерно-геологические изыскания для объектов строительства необходимо выполняв с учетом конструктивных особенностей проектируемых зданий (сооружений) и условий их подработки. Выводы по инженерно-геологическим изысканиям должны дополни 1ельно содержать:
3. ПЛАНИРОВКА И ЗАСТРОЙКА ТЕРРИТОРИЙ
3.1. Проекты планировки и застройки подрабатываемых территорий должны разрабатываться с учетом дополнительных исходных картографических материалов, содержащих:
а) контуры площадей залегания балансовых и забалансовых запасов угля;
б) разбивку территорий по группам на основании данных о величинах прогнозируемых деформаций земной поверхности (см. табл. 1 и 2) ;
в) границы районов влияния предусматриваемых подземных горных разработок с указанием их очередности по годам;
г) контуры предусматриваемых к оставлению предохранительных целиков;
д) границы участков, где процесс сдвижения земной поверхности окончен;
е) места выходов на поверхность тектонических нарушений и контактов горных пород, резко различающихся по их петрографическому составу;
ж) места, где возможно образование провалов и других нарушений сплошности земной поверхности.

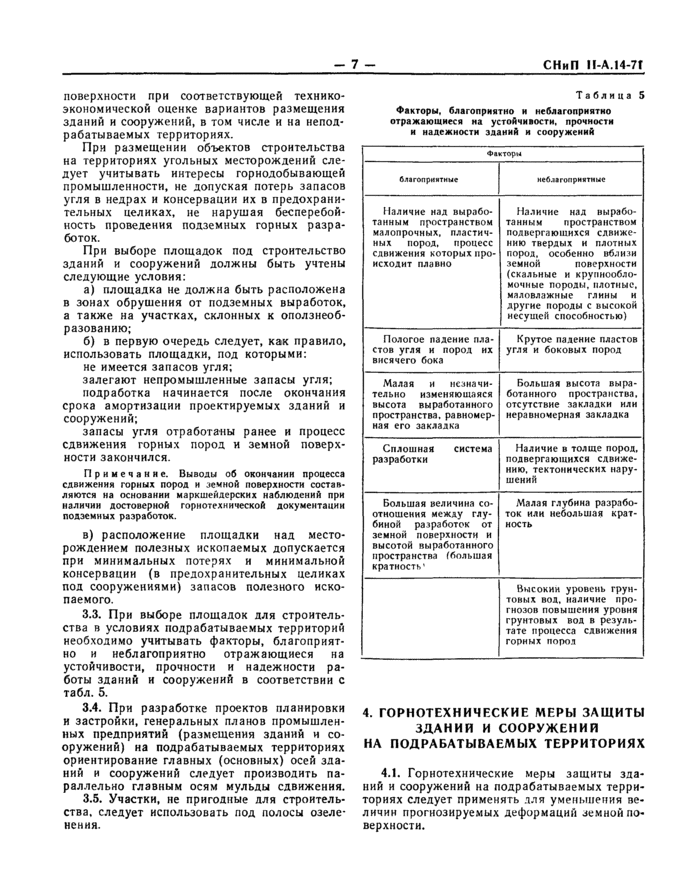

3.2. Выбор площадок под сзроительство зданий и сооружений следует производить с учетом про1НОЗируемых деформаций земной
поверхности при соответствующей техникоэкономической оценке вариантов размещения зданий и сооружений, в том числе и на непод-рабатывасмых территориях.
При размещении объектов строительства на территориях угольных месторождений следует учитывать интересы горнодобывающей промышленности, не допуская потерь запасов угля в недрах и консервации их в предохранительных целиках, не нарушая бесперебойность проведения подземных горных разработок.
При выборе площадок под строительство зданий и сооружений должны быть учтены следующие условия:
а) площадка не должна быть расположена в зонах обрушения от подземных выработок, а также на участках, склонных к оползнеоб-разованию;
б) в первую очередь следует, как правило, использовать площадки, под которыми:
не имеется запасов угля;
залегают непромышленные запасы угля;
подработка начинается после окончания срока амортизации проектируемых зданий и сооружений;
запасы угля отработаны ранее и процесс сдвижения горных пород и земной поверхности закончился.
Примечание. Выводи об окончании процесса сдвижения горных пород и земной поверхности составляются на основании маркшейдерских наблюдений при наличии достоверной горнотехнической документации подземных разработок.
в) расположение площадки над месторождением полезных ископаемых допускается при минимальных потерях и минимальной консервации (в предохранительных целиках под сооружениями) запасов полезного ископаемого.
3.3. При выборе площадок для строительства в условиях подрабатываемых территорий необходимо учитывать факторы, благоприятно и неблагоприятно отражающиеся на устойчивости, прочности и надежности работы зданий и сооружений в соответствии с табл. 5.
3.4. При разработке проектов планировки и застройки, генеральных планов промышленных предприятий (размещения зданий и сооружений) на подрабатываемых территориях ориентирование главных (основных) осей зданий и сооружений следует производить параллельно главным осям мульды сдвижения.
3.5. Участки, не пригодные для строительства. следует использовать под полосы озеленения.
Таблица 5
Факторы, благоприятно и неблагоприятно отражающиеся на устойчивости, прочности и надежности зданий и сооружений
|
Факторы |
|
|
благоприятные |
неблагоприятные |
|
Наличие над выработанным пространством малопрочных, пластичных пород, процесс сдвижения которых происходит плавно |
Наличие над выработанным пространством подвергающихся сдвижению твердых и плотных пород, особенно вблизи земной поверхности (скальные и крупнообломочные породы, плотные, маловлажные глины и другие породы с высокой несущей способностью) |
|
Пологое падение пластов угля и пород их висячего бока |
Крутое падение пластов угля и боковых пород |
|
Малая и незначительно изменяющаяся высота выработанного пространства, равномерная его закаадка |
Большая высота выработанного пространства, отсутствие закладки или неравномерная закладка |
|
Сплошная система разработки |
Наличие в толще пород, подвергающихся сдвижению. тектонических нарушений |
|
Большая величина соотношения между глубиной ра зрэботок от земной поверхности и высотой выработанного пространства (большая кратность- |
Малая глубина разработок или небольшая кратность |
|
Высокий уровень грунтовых вод. наличие прогнозов повышения уровня грунтовых вод в результате процесса сдвижения горных пород |
|
4. ГОРНОТЕХНИЧЕСКИЕ МЕРЫ ЗАЩИТЫ ЗДАНИИ И СООРУЖЕНИИ НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ
4.1. Горнотехнические меры защиты зданий и сооружений на подрабатываемых территориях следует применять для уменьшения величин прогнозируемых деформаций земной поверхности.
— 8 —

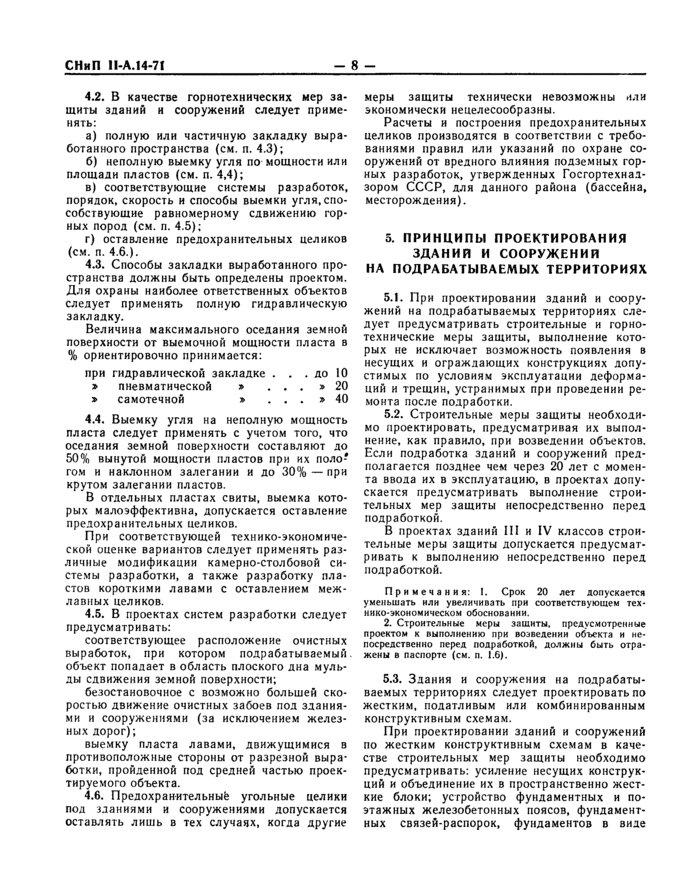

4.2. В качестве горнотехнических мер зашиты зданий и сооружений следует применять:
а) полную или частичную закладку выработанного пространства (см. п. 4.3);
б) неполную выемку угля по мощности или площади пластов (см. п. 4,4);
в) соответствующие системы разработок, порядок, скорость и способы выемки угля, способствующие равномерному сдвижению горных пород (см. п. 4.5);
г) оставление предохранительных целиков (см. п. 4.6.).
4.3. Способы закладки выработанного пространства должны быть определены проектом. Для охраны наиболее ответственных объектов следует применять полную гидравлическую закладку.
Величина максимального оседания земной поверхности от выемочной мощности пласта в % ориентировочно принимается:
при гидравлической закладке . . . до 10 > пневматической » …» 20
» самотечной » …» 40
4.4. Выемку угля на неполную мощность пласта следует применять с учетом того, что оседания земной поверхности составляют до 50% вынутой мощности пластов при их поло* гом и наклонном залегании и до 30% — при крутом залегании пластов.
В отдельных пластах свиты, выемка которых малоэффективна, допускается оставление предохранительных целиков.
При соответствующей технико-экономической оценке вариантов следует применять различные модификации камерно-столбовой системы разработки, а также разработку пластов короткими лавами с оставлением меж-лавных целиков.
4.5. В проектах систем разработки следует предусматривать:
соответствующее расположение очистных выработок, при котором подрабатываемый объект попадает в область плоского дна мульды сдвижения земной поверхности;
безостановочное с возможно большей скоростью движение очистных забоев под зданиями и сооружениями (за исключением железных дорог);
выемку пласта лавами, движущимися в противоположные стороны от разрезной выработки, пройденной под средней частью проектируемого объекта.
4.6. Предохранятельныё угольные целики под зданиями и сооружениями допускается оставлять лишь в тех случаях, когда другие
меры защиты технически невозможны или экономически нецелесообразны.
Расчеты и построения предохранительных целиков производятся в соответствии с требованиями правил или указаний по охране сооружений от вредного влияния подземных горных разработок, утвержденных Госгортехнадзором СССР, для данного района (бассейна, месторождения).
5. ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ ЗДАНИИ И СООРУЖЕНИИ НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ
5.1. При проектировании зданий и сооружений на подрабатываемых территориях следует предусматривать строительные и горнотехнические меры защиты, выполнение которых не исключает возможность появления в несущих и ограждающих конструкциях допустимых по условиям эксплуатации деформаций и трещин, устранимых при проведении ремонта после подработки.
5.2. Строительные меры защиты необходимо проектировать, предусматривая их выполнение, как правило, при возведении объектов. Если подработка зданий и сооружений предполагается позднее чем через 20 лет с момента ввода их в эксплуатацию, в проектах допускается предусматривать выполнение строительных мер защиты непосредственно перед подработкой.
В проектах зданий III и IV классов строительные меры защиты допускается предусматривать к выполнению непосредственно перед подработкой.
Примечания: I. Срок 20 лет допускается уменьшать или увеличивать при соответствующем технико-экономическом обосновании.
2. Строительные меры защиты, предусмотренные проектом к выполнению при возведении объекта и непосредственно перед подработкой, должны быть отражены в паспорте (см. п. 1.6).
5.3. Здания и сооружения на подрабатываемых территориях следует проектировать по жестким, податливым или комбинированным конструктивным схемам.
При проектировании зданий и сооружений по жестким конструктивным схемам в качестве строительных мер защиты необходимо предусматривать: усиление несущих конструкций и объединение их в пространственно жесткие блоки; устройство фундаментных и поэтажных железобетонных поясов, фундаментных связей-распорок, фундаментов в виде
СНиП ll-A.14-71
сплошных железобетонных плит, перекрестных балок, балок-стенок и т. п.
При проектировании зданий и сооружений по податливым конструктивным схемам в качестве строительных мер защиты необходимо предусматривать: разделение зданий и сооружений на отсеки (части) с устройством между ними деформационных швов; устройство швов скольжения в фундаментных конструкциях, шарнирных и шарнирно подвижных сопряжений и стыков несущих и ограждающих конструкций, снижение жесткости колонн и несущих стен.
При проектировании зданий и сооружений по комбинированным конструктивным схемам следует предусматривать надземную часть по жесткой схеме, а подземную—по податливой, или наоборот.
5.4. При разделении здания (сооружения) на отсеки необходимо учитывать конфигурацию его в плане (отдавая предпочтение простой форме), конструктивные особенности, а также интенсивность деформаций земной поверхности.
Высоту зданий и сооружений в пределах отсека следует принимать одинаковой, соблюдая. по возможности, условия симметричности распределения нагрузок и привязки основных несущих конструкций к осям симметрии проектируемого объекта.
5.5. Деформационные швы должны разделять смежные отсеки зданий и сооружений по всей высоте, включая кровлю и, как правило, фундаменты.
Фундаменты под парные стены или колонны у деформационного шва допускается располагать на общих подушках, когда они отделены от них швом скольжения. Фундаменты под парные колонны допускается не разделять, если фундаменты под остальные колонны смежных отсеков конструктивно не связаны между собой в горизонтальном направлении плитами, связями-распорками и т. и.
Ширина зазора деформационного шва между отсеками (рис. 4) определяется по формулам:
а„>т,л, с£0; (6)
а, > («. п, t + ткпк -—) U (7)
где Lo — расстояние между центральными осями смежных отсеков бескаркасных зданий (сооружений) и каркасных зданий с фундаментами, связанными в направлении, перпендикулярном деформационному шву, или рас
стояние между центральными осями блоков жесткости каркасных зданий с несвязанными фундаментами;
Н — высота здания от подошвы фундамента (или шва скольжения) до карниза или верха кровли.
|
Sb |
|||||
|
* ‘ |
|||||
|
1_ |
№ |
h | |
|||
|
Li |
|||||
|
Ш |
re h |
TT |
ill |
-j-I- |
|
|
_if’- |
|||||

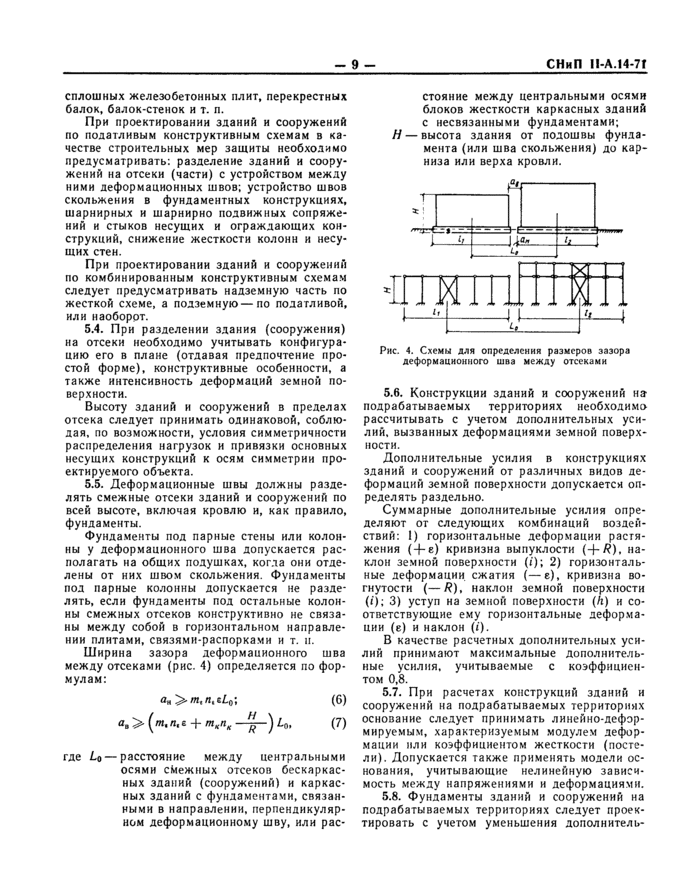

Рис. 4. Схемы для определения размеров зазора деформационного шва между отсеками
5.6. Конструкции зданий и сооружений на подрабатываемых территориях необходимо рассчитывать с учетом дополнительных усилий. вызванных деформациями земной поверхности.
Дополнительные усилия в конструкциях зданий и сооружений от различных видов деформаций земной поверхности допускается определять раздельно.
Суммарные дополнительные усилия определяют от следующих комбинаций воздействий: 1) горизонтальные деформации растяжения (4-е) кривизна выпуклости (4-#). наклон земной поверхности (/); 2) горизонтальные деформации сжатия (— е), кривизна вогнутости (—/?). наклон земной поверхности (/); 3) уступ на земной поверхности (Л) и соответствующие ему горизонтальные деформации (е) и наклон (»).
В качестве расчетных дополнительных усилий принимают максимальные дополнительные усилия, учитываемые с коэффициентом 0,8.
5.7. При расчетах конструкций зданий и сооружений на подрабатываемых территориях основание следует принимать линейно-дефор-мируемым, характеризуемым модулем деформации или коэффициентом жесткости (постели). Допускается также применять модели основания, учитывающие нелинейную зависимость между напряжениями и деформациями.
5.8. Фундаменты зданий и сооружений на подрабатываемых территориях следует проектировать с учетом уменьшения дополнитель-
ны.х нагрузок и усилий от воздействия деформаций земной поверхности. Уменьшение дополнительных нагрузок и усилий следует осуществлять: минимально допустимой глубиной заложения фундаментов; устройством швов скольжения, отделяющих элементы конструкций, имеющие контакт с грунтом, от вышерас-положенных конструкций; устройством грунтовых подушек на основаниях, сложенных практически несжимаемыми грунтами (скальные, крупнообломочные и др.) и песчаных подушек на основаниях, сложенных грунтами с высоким удельным сцеплением (плотные глины и др.); рациональной планировкой подвалов и технических подполий, которые следует, как правило, предусматривать под всей площадью отсека на одном уровне, отделяя местные заглубления конструкций фундаментов швами скольжения.
5.9. Конструкции фундаментов, расположенные над швом скольжения, должны быть связаны между собой железобетонными фундаментными поясами, фундаментными плитами или связями-распорками.
В ленточных фундаментах без швов скольжения необходимо устраивать железобетонные фундаментные пояса по грунту; в свайных фундаментах роль пояса должен выполнять ленточный ростверк, а для кустов свай—связи-распорки между плитами ростверка; связи-распорки могут соединять фундаменты в продольном и поперечном направлении.
5.10. Дополнительные нагрузки на фундаментную часть зданий и сооружений от воздействия горизонтальных деформаций земной поверхности определяют в зависимости от конструктивной схемы фундаментов с учетом:
а) сдвигающих сил по подошве фундаментов или сил трения по шву скольжения;
б) сдвигающих сил по боковым поверхностям фундаментов;
в) нормального давления сдвигающегося грунта на лобовые поверхности фундаментов;
г) нагрузок от кренов наклоняющихся фундаментов.
Величину сдвигающих сил по подошве фундаментов определяют в зависимости от вертикальных нагрузок, угла внутреннего тречия и удельного сцепления грунта, а также от величины перемещения грунта относительно фундаментов.

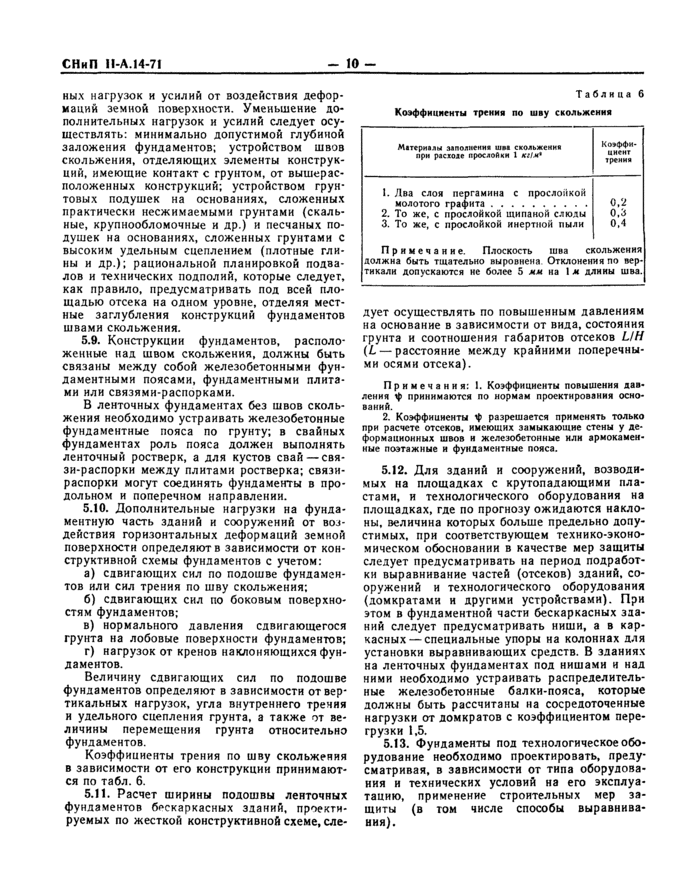

Коэффициенты трения по шву скольжения в зависимости от его конструкции принимаются по табл. 6.
5.11. Расчет ширины подошвы ленточных фундаментов бескаркасных зданий, проектируемых по жесткой конструктивной схеме, сле-
Таблица б
Коэффициенты трения по шяу скольжения
|
Материалы заполнений шла скольжение при pic юле прослойки 1 KtlM* |
Ко»ффи- пиеит трения |
|
1. Два слоя пергамина с прослойкой молотого графита………. |
0.2 |
|
2. То же. с прослойкой щипаной слюды |
0.3 |
|
3. То же, с прослойкой инертной пыли |
0.4 |
|
Примечание. Плоскость шва скольжения |
|
|
должна быть тщательно выровнена Отклонения по вер- |
|
|
тикали доп>ч:каются не более 5 лк на 1 ж длины шва. |
|
дует осуществлять по повышенным давлениям на основание в зависимости от вида, состояния грунта и соотношения габаритов отсеков LIH (L — расстояние между крайними поперечными осями отсека).
Примечания: I. Коэффициенты повышения давления ф принимаются по нормам проектирования оснований.
2. Коэффициенты ф разрешается применять только при расчете отсеков, имеющих замыкающие стены у деформационных швов и железобетонные или армокамен-иые поэтажные и фундаментные пояса.
5.12. Для зданий и сооружений, возводимых на площадках с крутопадающими пластами, и технологического оборудования на площадках, где по прогнозу ожидаются наклоны, величина которых больше предельно допустимых, при соответствующем технико-экономическом обосновании в качестве мер защиты следует предусматривать на период подработки выравнивание частей (отсеков) зданий, сооружений и технологического оборудования (домкратами и другими устройствами). При этом в фундаментной части бескаркасных зданий следует предусматривать ниши, а в каркасных— специальные упоры на колоннах для установки выравнивающих средств. В зданиях на ленточных фундаментах под нишами и над ними необходимо устраивать распределительные железобетонные балки-пояса, которые должны быть рассчитаны на сосредоточенные нагрузки от домкратов с коэффициентом перегрузки 1.5.
5.13. Фундаменты под технологическое оборудование необходимо проектировать, предусматривая, в зависимости от типа оборудования и технических условий на его эксплуатацию, применение строительных мер зашиты (в том числе способы выравн
