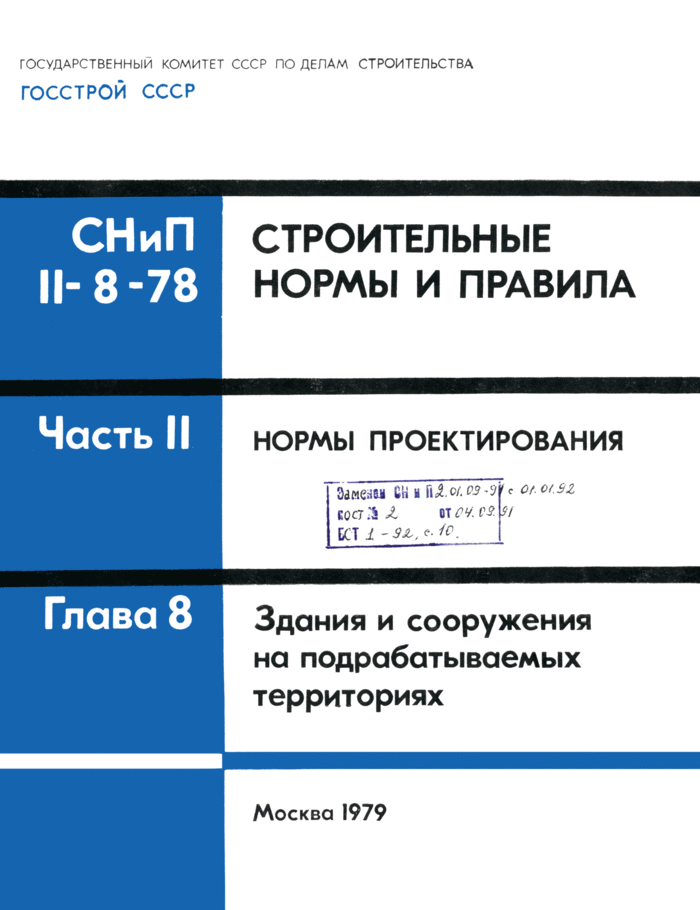

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

ГОССТРОЙ СССР

СНиП

11-8-78

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

Часть II

1Ы ПРОЕКТИРОВАНИЯ

Эаиеаи СК и Ri.c/.cs-rte oi.oi.sz

состав nev.csbi КТ 1 -3Z, <•■■10. |

Глава 8

Здания и сооружения на подрабатываемых территориях

Издание официальное

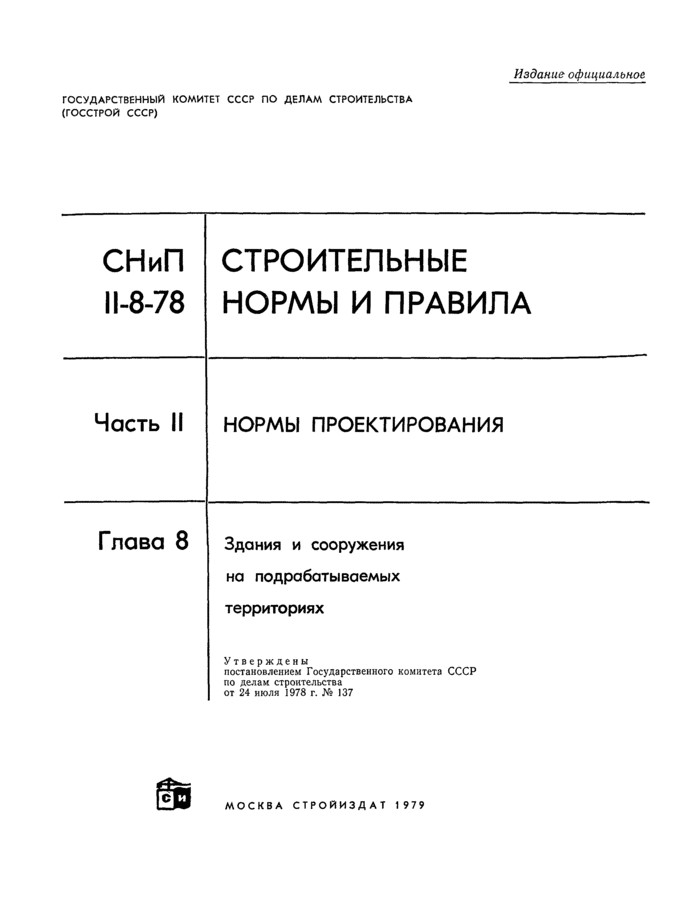

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)

СНиП	СТРОИТЕЛЬНЫЕ
11-8-78	НОРМЫ И ПРАВИЛА
Часть II	НОРМЫ ПРОЕКТИРОВАНИЯ
Глава 8	Здания и сооружения на подрабатываемых территориях
	Утверждены постановлением Государственного комитета СССР по делам строительства от 24 июля 1978 г. М» 137

МОСКВА СТРОЙИЗДАТ 1979

ГД к 699. в : 691.93(093.75)

_ 30913-319

(М7<01)-79

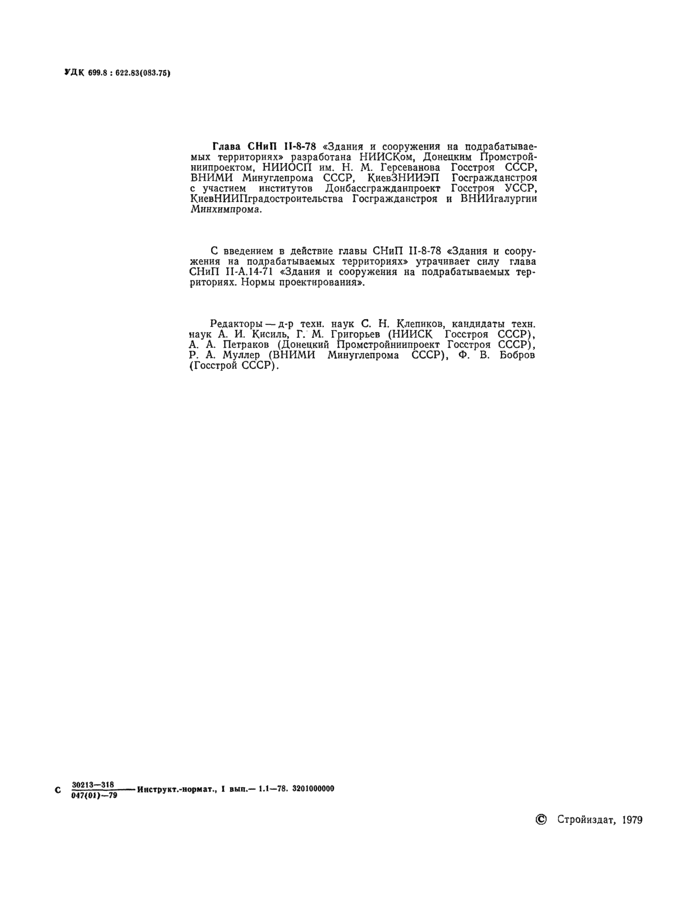

Глава СНиП 11-8-78 «Здания и сооружения на подрабатываемых территориях» разработана НИИСКом, Донецким Промстрой-ниипроектом. НИИОСП им. Н. М. Гсрееванова Госстроя СССР. ВНИМИ Мкнуглепрома СССР, КиевзНИИЭП Госгражданстроя с участием институтов Донбассгражданпроект Госстроя УССР, КисвНИИПградостроительства Госгражданстроя и ВНИИгалургми Минхимпрома.

С введением в действие главы СНиП II-8-78 «Здания и сооружения на подрабатываемых территориях» утрачивает силу глава СНиП П-А. 14-71 «Здания и сооружения на подрабатываемых территориях. Нормы проектирования».

Редакторы — д-р техн. наук С. Н. Клепиков, кандидаты техн. наук А. И. Кисиль. Г. М. Григорьев (НИИСК Госстроя СССР), А. А. Петраков (Донецкий Промстройниипроскт Госстроя СССР), Р. А. Муллер (ВНИМИ Минуглепрома СССР), Ф. В. Бобров (Госстрой СССР).

Ииструнт.-нормат.. I выв.— 1.1—78. 3201000009

Государственный комитет СССР	Строительные нормы	СНиП 11-8-78
	и правила
(Госстрой СССР)	Здания и сооружения	Взамен
	на подрабатываемых территориях	главы СНиП Н-А.14-71

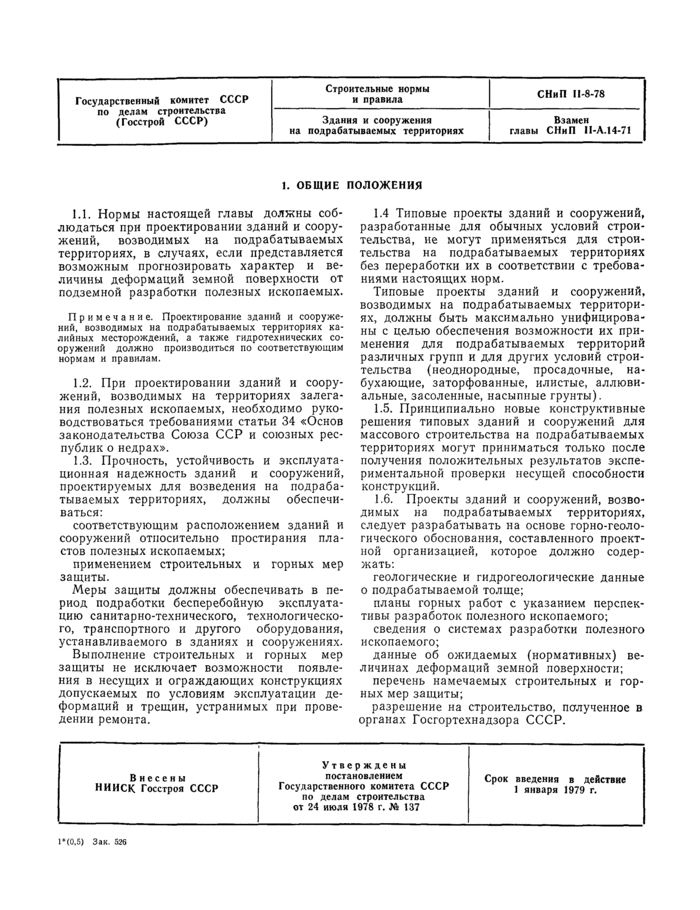

I. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Нормы настоящей главы должны соблюдаться при проектировании зданий н сооружений, возводимых на подрабатываемых территориях, в случаях, если представляется возможным прогнозировать характер и величины деформаций земной поверхности от подземной разработки полезных ископаемых.

Примечание. Проектирование зданий и сооружений. возводимых на подрабатываемых территориях калийных месторождений, а также гидротехнических сооружений должно производиться по соответствующим нормам и правилам.

1.2. При проектировании зданий и сооружений, возводимых на территориях залегания полезных ископаемых, необходимо руководствоваться требованиями статьи 34 «Основ законодательства Союза ССР и союзных республик о недрах».

1.3. Прочность, устойчивость и эксплуатационная надежность зданий и сооружений, проектируемых для возведения на подрабатываемых территориях, должны обеспечиваться:

соответствующим расположением зданий и сооружений относительно простирания пластов полезных ископаемых;

применением строительных и горных мер защиты.

Меры защиты должны обеспечивать в период подработки бесперебойную эксплуатацию санитарно-технического, технологического, транспортного и другого оборудования, устанавливаемого в зданиях и сооружениях.

Выполнение строительных и горных мер защиты не исключает возможности появления в несущих и ограждающих конструкциях допускаемых по условиям эксплуатации деформаций и трещин, устранимых при проведении ремонта.

1.4 Типовые проекты зданий и сооружений, разработанные для обычных условий строительства, не могут применяться для строительства на подрабатываемых территориях без переработки их в соответствии с требованиями настоящих норм.

Типовые проекты зданий и сооружений, возводимых на подрабатываемых территориях, должны быть максимально унифицированы с целью обеспечения возможности их применения для подрабатываемых территорий различных групп и для других условий строительства (неоднородные, просадочные, набухающие, заторфованные, илистые, аллювиальные. засоленные, насыпные грунты).

1.5. Принципиально новые конструктивные решения типовых зданий и сооружений для массового строительства на подрабатываемых территориях могут приниматься только после получения положительных результатов экспериментальной проверки несущей способности конструкций.

1.6. Проекты зданий и сооружений, возводимых на подрабатываемых территориях, следует разрабатывать на основе горно-геологического обоснования, составленного проектной организацией, которое должно содержать:

геологические и гидрогеологические данные о подрабатываемой толще;

планы горных работ с указанием перспективы разработок полезного ископаемого;

сведения о системах разработки полезного ископаемого;

данные об ожидаемых (нормативных) величинах деформаций земной поверхности;

перечень намечаемых строительных и горных мер защиты;

разрешение на строительство, полученное в органах Госгортехнадзора СССР.

	Утверждены
Внесены НИ ИСК Госстроя СССР	постановлением Государственного комитета СССР	Срок введения в действие 1 января 1979 г.
	по делам строительства от 24 июля 1078 г. № 137

140.5) 3*к 526

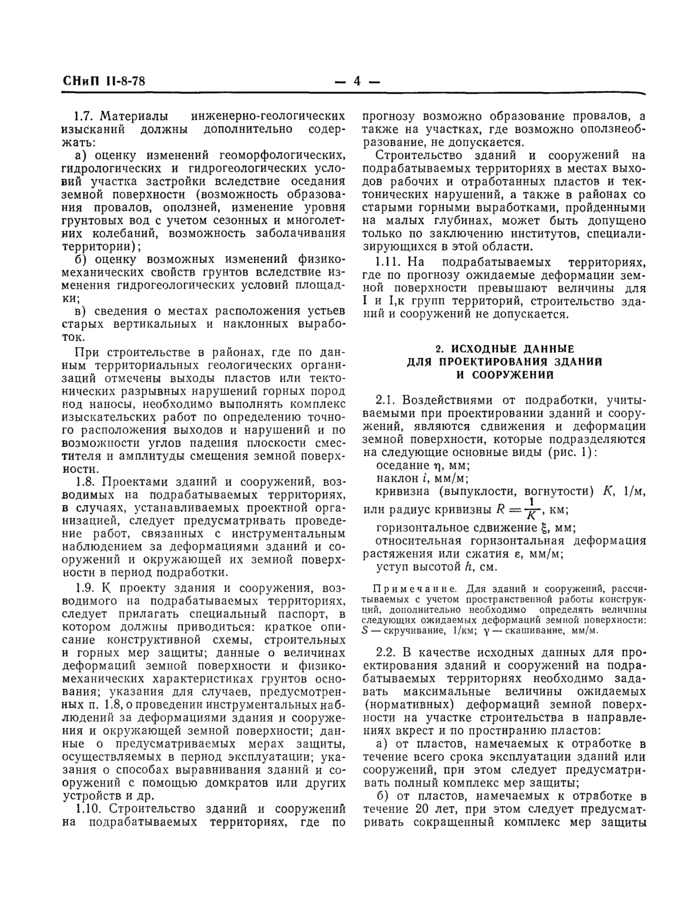

1.7. Материалы инженерно-геологических изысканий должны дополнительно содержать:

а) оценку изменений геоморфологических, гидрологических и гидрогеологических условий участка застройки вследствие оседания земной поверхности (возможность образования провалов, оползней, изменение уровня грунтовых вод с учетом сезонных и многолетних колебаний, возможность заболачивания территории);

б) оценку возможных изменений физикомеханических свойств грунтов вследствие изменения гидрогеологических условий площадки;

в) сведения о местах расположения устьев старых вертикальных и наклонных выработок.

При строительстве в районах, где по данным территориальных геологических организаций отмечены выходы пластов или тектонических разрывных нарушений горных пород иод наносы, необходимо выполнять комплекс изыскательских работ по определению точного расположения выходов и нарушений и по возможности углов падения плоскости смес-тителя и амплитуды смещения земной поверхности.

1.8. Проектами зданий и сооружений, возводимых на подрабатываемых территориях, в случаях, устанавливаемых проектной организацией, следует предусматривать проведение работ, связанных с инструментальным наблюдением за деформациями зданий и сооружении и окружающей их земной поверхности в период подработки.

1.9. К проекту здания и сооружения, возводимого на подрабатываемых территориях, следует прилагать специальный паспорт, в котором должны приводиться: краткое описание конструктивной схемы, строительных и горных мер защиты; данные о величинах деформаций земной поверхности и физикомеханических характеристиках грунтов основания; указания для случаев, предусмотренных п. 1.8, о проведении инструментальных наблюдений за деформациями здания и сооружения и окружающей земной поверхности; данные о предусматриваемых мерах защиты, осуществляемых в период эксплуатации; указания о способах выравнивания зданий и сооружений с помощью домкратов или других устройств и др.

1.10. Строительство зданий и сооружений на подрабатываемых территориях, где по

прогнозу возможно образование провалов, а также на участках, где возможно оползнеоб-разование, не допускается.

Строительство зданий и сооружений на подрабатываемых территориях в местах выходов рабочих и отработанных пластов и тектонических нарушений, а также в районах со старыми горными выработками, пройденными на малых глубинах, может быть допущено только по заключению институтов, специализирующихся в этой области.

1.11. На подрабатываемых территориях, где по прогнозу ожидаемые деформации земной поверхности превышают величины для I и 1,к групп территорий, строительство зданий и сооружений не допускается.

2. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ ЗДАНИИ И СООРУЖЕНИИ

2.1. Воздействиями от подработки, учитываемыми при проектировании зданий и сооружений, являются сдвижения и деформации земной поверхности, которые подразделяются на следующие основные виды (рис. 1):

оседание tj, мм;

наклон /, мм/м;

кривизна (выпуклости, вогнутости) /С. 1/м, или радиус кривизны R =7^». км;

горизонтальное сдвижение £, мм;

относительная горизонтальная деформация растяжения или сжатия е, мм/м;

уступ высотой Л, см.

Примечание. Для зданий н сооружений, рассчитываемых с учетом пространственной работы конструкций. дополнительно необходимо определять величины следующих ожидаемых деформаций земной поверхности: S — скручивание, 1/км; у — скашивание, мм/м.

2.2. В качестве исходных данных для проектирования зданий и сооружений на подрабатываемых территориях необходимо задавать максимальные величины ожидаемых (нормативных) деформаций земной поверхности на участке строительства в направлениях вкрест и по простиранию пластов:

а) от пластов, намечаемых к отработке в течение всего срока эксплуатации зданий или сооружений, при этом следует предусматривать полный комплекс мер защиты;

б) от пластов, намечаемых к отработке в течение 20 лет, при этом следует предусматривать сокращенный комплекс мер защиты

(п. 5.18 настоящей главы) по согласованию с утверждающей проект инстанцией.

Примечание. Проекты сооружений большой протяженности в алане (трубопроводы и пр.) должны разрабатываться для каждого расчетного участка в отдельности. Разбивка на расчетные участки должна производиться в зависимости от конкретных горно-геологических условий подработки (от их изменений).

2.3. Расчет ожидаемых деформаций земной поверхности должен производиться горными

земной поверхности (п.2.2а) подрабатываемые территории подразделяются на группы в соответствии с табл. 1.

Таблица I

Группа террито рий	Ожидаемые деформации земной поверхности
Группа террито рий	ОТНОСИТСЯ!.! ГО- рмэоитадьмя деформация растяжения иди сжатии а, мм/м	иакдои 1, мм/м	радиус кривизны R, км
/	12>е> 8	20>(>10	1<*<з
If III	8>е>5 5>«>3	10а»/>7 7>/>5	3<У?<7 7
IV	3>с>0	5>!>0	!2<Я<20

Подрабатываемые территории, на которых при выемке пластов полезного ископаемого образуются уступы земной поверхности, подразделяются в зависимости от ожидаемой высоты уступа на группы в соответствии с табл. 2.

Таблица 2

Группа территорий	Ожидаемая амсота уступа й, см
I. к	25>А>15
II. К	15>А>10
III. к	10>А>5
IV. к	5>А>0

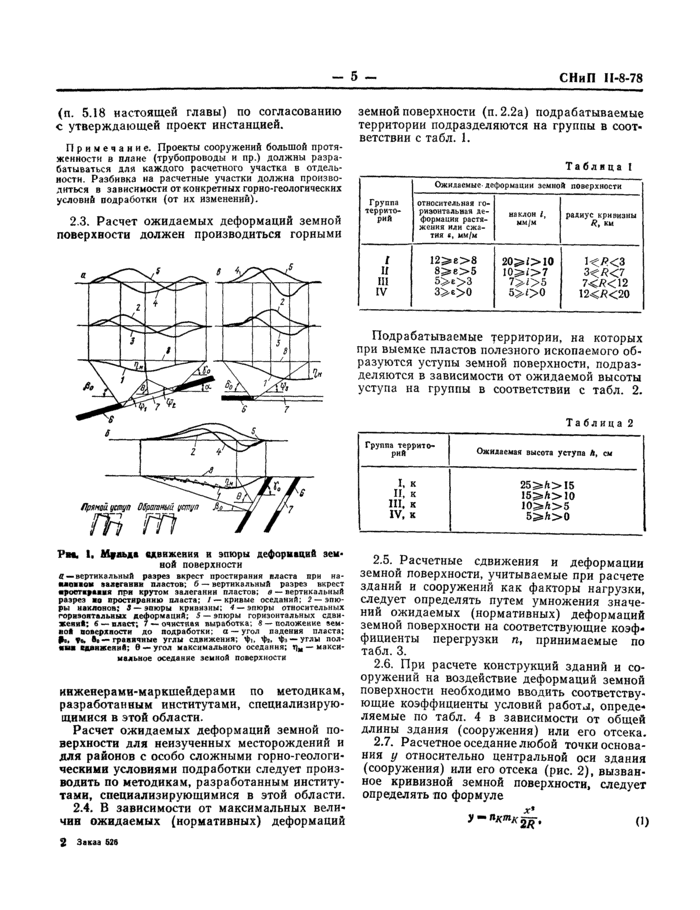

Рм. 1. Муаьда «движения к эпюры деформаций земной поверхности « — вертикальный раарез трест простирания адаста ари иа-•«опои яадегаиви пластов. 6 — вертикальный раэрет трест ■ростарааиа при прутом талегаиии пластов; #— вертикальный paipei иа простиранию маета; / — кривы* оседаний; 1 — эпюры наклоне»: 3 — ааюры кривизны: « — «торы относительных горизонтальных деформаций; S — апюры горизонтальных сдвижений; 6 — пласт; 7 — очистная выработка. « — положение темной поверхности до подработки: а — угол падения пласта;

В». Ты В, — граавчиые углы сдвижения; чр,. ф,. ф, — углы поляна ■авяжсянВ; 0 — угол максимального оседания; t|_a — максимальное оседание эемиой поверхности

инженерамн-маркшейдерами по методикам, разработанным институтами, специализирующимися в этой области.

Расчет ожидаемых деформаций земной поверхности для неизученных месторождений и для районов с особо сложными горно-геологическими условиями подработки следует производить по методикам, разработанным институтами, специализирующимися в этой области.

2.4. В зависимости от максимальных величие ожидаемых (нормативных) деформаций

2.5. Расчетные сдвижения и деформации земной поверхности, учитываемые при расчете зданий и сооружений как факторы нагрузки, следует определять путем умножения значений ожидаемых (нормативных) деформаций земной поверхности на соответствующие коэффициенты перегрузки л, принимаемые по табл. 3.

2.6. При расчете конструкций зданий и сооружений на воздействие деформаций земной поверхности необходимо вводить соответствующие коэффициенты условий работы!, определяемые по табл. 4 в зависимости от общей длины здания (сооружения) или его отсека.

2.7. Расчетное оседание любой точки основания у относительно центральной оси здания (сооружения) или его отсека (рис. 2), вызванное кривизной земной поверхности, следует определять по формуле

У-«***^. (I)

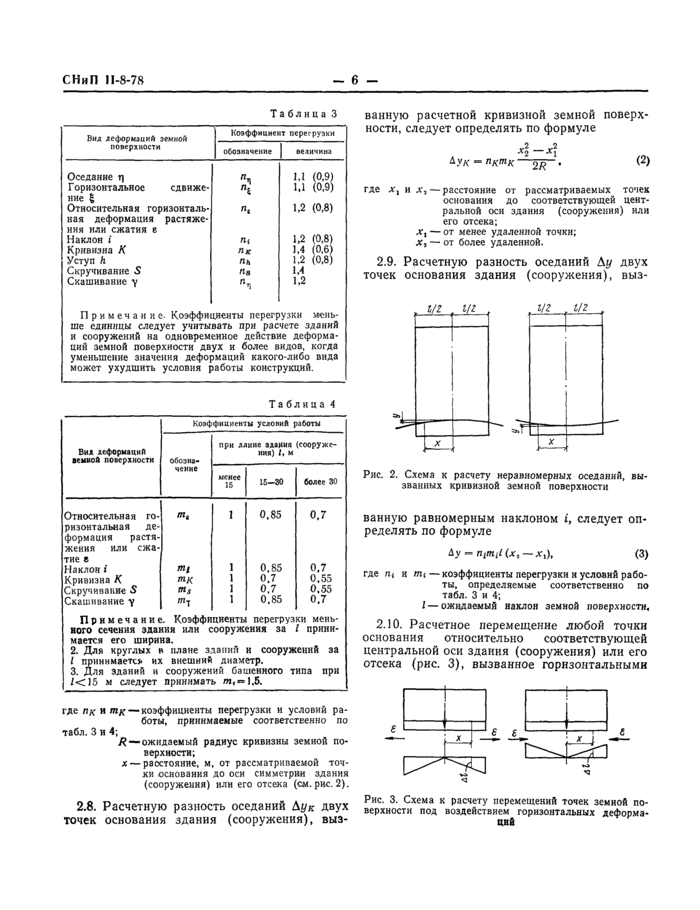

Таблица 3

Вид деформаций зечкой поверхности	Козффициеит перегрузки
Вид деформаций зечкой поверхности	обозначение	веаичина
Оседание т)		1.1 (0.9)
Горизонтальное сдвижение £	А	U (0.9) 1.2 (0,8)
Относительная горизонтальная деформация растяжс-	Я.	U (0.9) 1.2 (0,8)
Относительная горизонтальная деформация растяжс-	Я.
ния или сжатия е Наклон »	п,	U (0.8)
Кривизна К Уступ h	пк л*	1.4 (0.6) 1.2 (0.8)
Скручивание S	п»	1.4
Скашивание у	^п1	1.2

Примечание- Коэффициенты перегрузки меньше единицы следует учитывать при расчете зданий и сооружений на одновременное действие деформаций земной поверхности двух и более видов, когда уменьшение значения деформаций какого-либо вида может ухудшить условия работы конструкций.

Таблица 4

Вид деформация «емкой поверхности	Коэффициенты условий работы
	Обозмд- чсиие	при длине здания (сооружения) 1, м
	Обозмд- чсиие	менее 15	15-30	более 30
Относительная го-	/и.	1	0.85	0.7
ризонтальная де-
формация растя-
жения или ежа-
тие е
Наклон i	т,	1	0.85	0.7
Кривизна К	тк	1	0.7	0.55
Скручивание 5	т,	1	0.7	0.55
Скашивание у	^т1	1	0.85	0.7

Примечание. Коэффициенты перегрузки мень-вого сечения здания или сооружения за I принимается его ширина.

2. Для круглых в плане зданий и сооружений за / принимается их внешний диаметр.

3. Для зданий и сооружений башенного типа при /<15 м следует принимать —

где пк и тк — коэффициенты перегрузки и условий работы, принимаемые соответственно по

табл. 3 и 4;

Л —ожидаемый радиус кривизны земной поверхности;

х — расстояние, м, от рассматриваемой точки основания до оси симметрии здания (сооружения) или его отсека (см. рис. 2).

2.8. Расчетную разность оседаний Ду_к двух точек основания здания (сооружения), выз

ванную расчетной кривизной земной поверхности, следует определять по формуле

А —А

ДУХ — «А** —2Г * (?)

где ж, и дг, — расстояние от рассматриваемых точек основания до соответствующей центральной оси здания (сооружения) или его отсека; ж, — от менее удаленной точки; ж, — от более удаленной.

2.9. Расчетную разность оседаний Ду двух точек основания здания (сооружения), выз-

Рис. 2. Схема к расчету неравномерных оседаний, вызванных кривизной земной поверхности

ванную равномерным наклоном i, следует определять по формуле

Ду — п,ш^(ж, —ж,), (3)

где п| и пи — коэффициенты перегрузки и условий работы. определяемые соответственно по табл. 3 и 4;

/—ожидаемый наклон земной поверхности.

2.10. Расчетное перемещение любой точки основания относительно соответствующей центральной оси здания (сооружения) или его отсека (рис. 3), вызванное горизонтальными

Рис. 3. Схема к расчету перемещений точек земной поверхности под воздействием горизонтальных деформаций

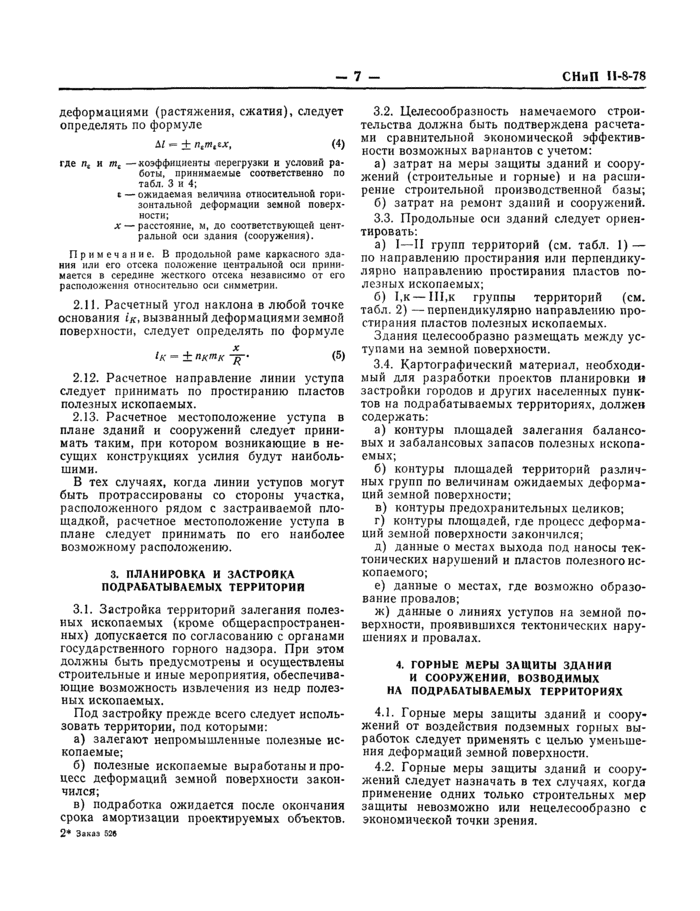

деформациями (растяжения, сжатия), следует определять по формуле

Д/ — + (4)

где п, я т, —коэффициенты перегрузки и условий работы. принимаемые соответственно по табл. 3 и 4;

* — ожидаемая величина относительной горизонтальной деформации земной поверхности;

х — расстояние, м. до соответствующей центральной оси здания (сооружения).

Примечание. В продольной раме каркасного здания или его отсека положение центральной оси принимается в середине жесткого отсека независимо от его расположения относительно оси симметрии.

2.11. Расчетный угол наклона в любой точке основания (V. вызванный деформациями земной поверхности, следует определять по формуле

Iк — ± пкт_к (5)

2.12. Расчетное направление линии уступа следует принимать по простиранию пластов полезных ископаемых.

2.13. Расчетное местоположение уступа в плане зданий и сооружений следует принимать таким, при котором возникающие в несущих конструкциях усилия будут наибольшими.

В тех случаях, когда линии уступов могут быть протрассированы со стороны участка, расположенного рядом с застраиваемой площадкой, расчетное местоположение уступа в плане следует принимать по его наиболее возможному расположению.

3. ПЛАНИРОВКА И ЗАСТРОЙКА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИИ

3.1. Застройка территорий залегания полезных ископаемых (кроме общераспространенных) допускается по согласованию с органами государственного горного надзора. При этом должны быть предусмотрены и осуществлены строительные и иные мероприятия, обеспечивающие возможность извлечения из недр полезных ископаемых.

Под застройку прежде всего следует использовать территории, под которыми;

а) залегают непромышленные полезные ископаемые;

б) полезные ископаемые выработаны и процесс деформаций земной поверхности закончился;

в) подработка ожидается после окончания срока амортизации проектируемых объектов.

2* Заказ S26

3.2. Целесообразность намечаемого строительства должна быть подтверждена расчетами сравнительной экономической эффективности возможных вариантов с учетом:

а) затрат на меры защиты зданий и сооружений (строительные и горные) и на расширение строительной производственной базы;

б) затрат на ремонт зданий и сооружений.

3.3. Продольные оси зданий следует ориентировать;

а) I—II групп территорий (см. табл. 1)-— по направлению простирания или перпендикулярно направлению простирания пластов полезных ископаемых;

б) 1,к — III,к группы территорий (см. табл. 2) — перпендикулярно направлению простирания пластов полезных ископаемых.

Здания целесообразно размещать между уступами на земной поверхности.

3.4. Картографический материал, необходимый для разработки проектов планировки и застройки городов и других населенных пунктов на подрабатываемых территориях, должен содержать:

а) контуры площадей залегания балансовых и забалансовых запасов полезных ископаемых;

б) контуры площадей территорий различных групп по величинам ожидаемых деформаций земной поверхности;

в) контуры предохранительных целиков;

г) контуры площадей, где процесс деформаций земной поверхности закончился;

д) данные о местах выхода под наносы тектонических нарушений и пластов полезного ископаемого;

е) данные о местах, где возможно образование провалов;

ж) данные о линиях уступов на земной поверхности, проявившихся тектонических нарушениях и провалах.

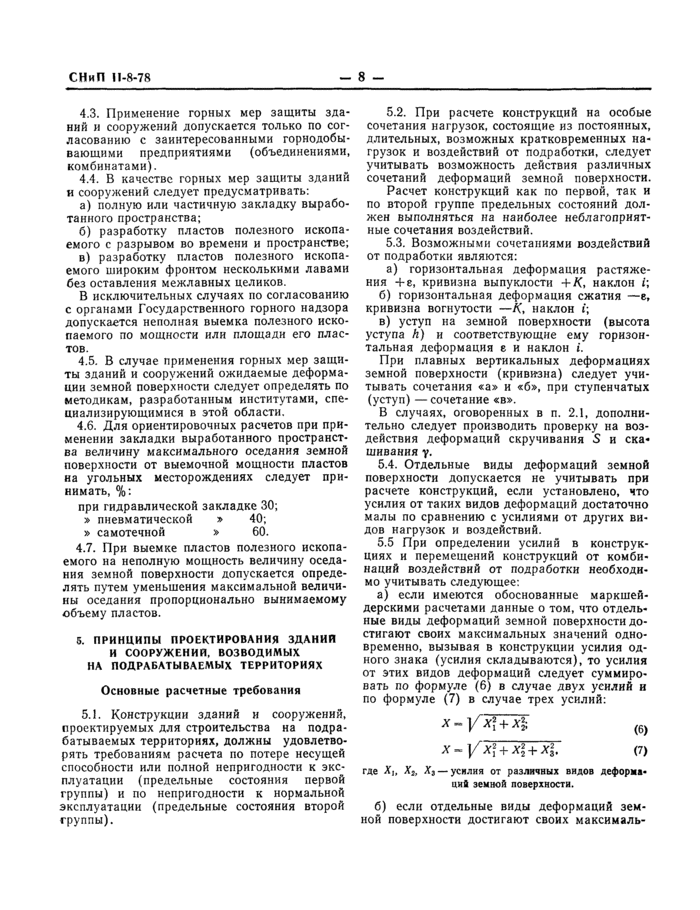

4. ГОРНЫЕ МЕРЫ ЗАЩИТЫ ЗДАНИЯ И СООРУЖЕНИЯ. ВОЗВОДИМЫХ НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ

4.1. Горные меры зашиты зданий и сооружений от воздействия подземных горных выработок следует применять с целью уменьшения деформаций земной поверхности.

4.2. Горные меры защиты зданий и сооружений следует назначать в тех случаях, когда применение одних только строительных мер защиты невозможно или нецелесообразно с экономической точки зрения.

4.3. Применение горных мер защиты зданий и сооружений допускается только по согласованию с заинтересованными горнодобывающими предприятиями (объединениями, комбинатами).

4.4. В качестве горных мер защиты зданий и сооружений следует предусматривать:

а) полную или частичную закладку выработанного пространства;

б) разработку пластов полезного ископаемого с разрывом во времени и пространстве;

в) разработку пластов полезного ископаемого широким фронтом несколькими лавами без оставления межлавных целиков.

В исключительных случаях по согласованию с органами Государственного горного надзора допускается неполная выемка полезного ископаемого по мощности или площади его пластов.

4.5. В случае применения горных мер защиты зданий и сооружений ожидаемые деформации земной поверхности следует определять по методикам, разработанным институтами, специализирующимися в этой области.

4.6. Для ориентировочных расчетов при применении закладки выработанного пространства величину максимального оседания земной поверхности от выемочной мощности пластов на угольных месторождениях следует принимать, %:

при гидравлической закладке 30;

» пневматической » 40;

» самотечной » 60.

4.7. При выемке пластов полезного ископаемого на неполную мощность величину оседания земной поверхности допускается определять путем уменьшения максимальной величины оседания пропорционально вынимаемому объему пластов.

5. ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ ЗДАНИИ И СООРУЖЕНИИ, возводимых

НА ПОДРАБАТЫВАЕМЫХ ТЕРРИТОРИЯХ

Основные расчетные требования

5.1. Конструкции зданий и сооружений, проектируемых для строительства на подрабатываемых территориях, должны удовлетворять требованиям расчета по потере несущей способности или полной непригодности к эксплуатации (предельные состояния первой группы) и по непригодности к нормальной эксплуатации (предельные состояния второй группы).

5.2. При расчете конструкций на особые сочетания нагрузок, состоящие из постоянных, длительных, возможных кратковременных нагрузок и воздействий от подработки, следует учитывать возможность действия различных сочетаний деформаций земной поверхности.

Расчет конструкций как по первой, так и по второй группе предельных состояний должен выполняться на наиболее неблагоприятные сочетания воздействий.

5.3. Возможными сочетаниями воздействий от подработки являются:

а) горизонтальная деформация растяжения + е, кривизна выпуклости +К, наклон /;

б) горизонтальная деформация сжатия —е, кривизна вогнутости —К, наклон i;

в) уступ на земной поверхности (высота уступа А) и соответствующие ему горизонтальная деформация е и наклон I.

При плавных вертикальных деформациях земной поверхности (кривизна) следует учитывать сочетания «а» н «б», при ступенчатых (уступ) — сочетание «в».

В случаях, оговоренных в п. 2.1, дополнительно следует производить проверку на воздействия деформаций скручивания S и ска* шнвання у.

5.4. Отдельные виды деформаций земной поверхности допускается не учитывать при расчете конструкций, если установлено, что усилия от таких видов деформаций достаточно малы по сравнению с усилиями от других видов нагрузок и воздействий.

5.5 При определении усилий в конструкциях и перемещений конструкций от комбинаций воздействий от подработки необходимо учитывать следующее:

а) если имеются обоснованные маркшейдерскими расчетами данные о том, что отдельные виды деформаций земной поверхности достигают своих максимальных значений одновременно, вызывая в конструкции усилия одного знака (усилия складываются), то усилия от этих видов деформаций следует суммировать по формуле (6) в случае двух усилий и по формуле (7) в случае трех усилий:

X — х\ + (б)

X — \/х* + ~х1+Х1 (7)

где X,, X_t, Ху —усилия от различных видов деформаций земной поверхности.

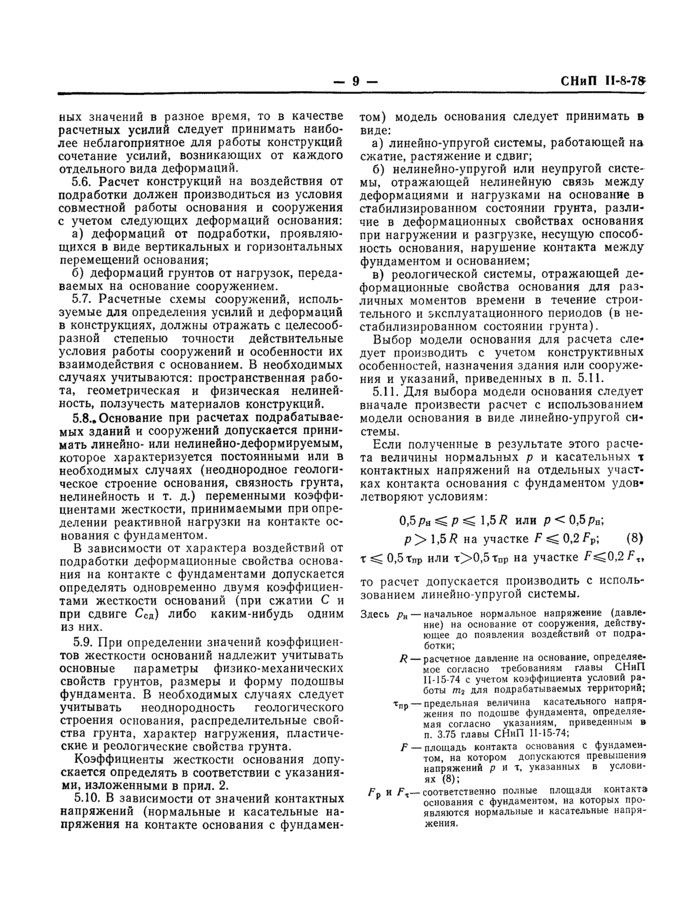

б) если отдельные виды деформаций земной поверхности достигают своих максималь-

ных значений в разное время, то в качестве расчетных усилий следует принимать наиболее неблагоприятное для работы конструкций сочетание усилий, возникающих от каждого отдельного вила деформаций.

5.6. Расчет конструкций на воздействия от подработки должен производиться из условия совместной работы основания и сооружения с учетом следующих деформаций основания:

а) деформаций от подработки, проявляющихся в виде вертикальных и горизонтальных перемещений основания;

б) деформаций грунтов от нагрузок, передаваемых на основание сооружением.

5.7. Расчетные схемы сооружений, используемые для определения усилий и деформаций в конструкциях, должны отражать с целесообразной степенью точности действительные условия работы сооружений и особенности их взаимодействия с основанием. В необходимых случаях учитываются: пространственная работа, геометрическая и физическая нелинейность, ползучесть материалов конструкций.

5.8.. Основание при расчетах подрабатываемых зданий и сооружений допускается принимать линейно- или нелинейно-деформируемым, которое характеризуется постоянными или в необходимых случаях (неоднородное геологическое строение основания, связность грунта, нелинейность и т. д.) переменными коэффициентами жесткости, принимаемыми при определении реактивной нагрузки на контакте основания с фундаментом.

В зависимости от характера воздействий от подработки деформационные свойства основания на контакте с фундаментами допускается определять одновременно двумя коэффициентами жесткости оснований (при сжатии С и при сдвиге Сед) либо каким-нибудь одним из них.

5.9. При определении значений коэффициентов жесткости оснований надлежит учитывать основные параметры физико-механических свойств грунтов, размеры и форму подошвы фундамента. В необходимых случаях следует учитывать неоднородность геологического строения основания, распределительные свойства грунта, характер нагружения, пластические и реологические свойства грунта.

Коэффициенты жесткости основания допускается определять в соответствии с указаниями, изложенными в прил. 2.

5.10. В зависимости от значений контактных напряжений (нормальные и касательные напряжения на контакте основания с фундамен

том) модель основания следует принимать ъ виде:

а) линейно-упругой системы, работающей на сжатие, растяжение и сдвиг;

б) нелинейно-упругой или неупругой системы, отражающей нелинейную связь между деформациями и нагрузками на основание в стабилизированном состоянии грунта, различие в деформационных свойствах основания при нагружении и разгрузке, несущую способность основания, нарушение контакта между фундаментом н основанием;

в) реологической системы, отражающей деформационные свойства основания для различных моментов времени в течение строительного и эксплуатационного периодов (в не-стабилизированном состоянии грунта).

Выбор модели основания для расчета следует производить с учетом конструктивных особенностей, назначения здания или сооружения и указаний, приведенных в п. 5.11.

5.11. Для выбора модели основания следует вначале произвести расчет с использованием модели основания в виде линейно-упругой системы.

Если полученные в результате этого расчета величины нормальных р и касательных т контактных напряжений на отдельных участках контакта основания с фундаментом удовлетворяют условиям:

0,5р_а ^ р < 1,5 У? или р < 0,5Ра, р > 1,5 R на участке F ^ 0.2 />; (8)

т ^ 0,5Тпр или т>0,5т_Пр на участке F^0,2F₄,

то расчет допускается производить с использованием линейно упругой системы.

Здесь р_п — начальное нормальное напряжение (давление) на основание от сооружения, действующее до появления воздействий от подработки;

R — расчетное давление на основание, определяемое согласно требованиям главы СНиП 11-15 74 с учетом коэффициента условий работы т_а для подрабатываемых территорий; *пр — предельная величина касательного напряжения по подошве фундамента, определяемая согласно указаниям, приведенным • п. 3.75 главы СНиП 11-15-74;

F — площадь контакта основания с фундаментом, на котором допускаются превышения напряжений р и т. указанных в условиях (8);

F* и ^—соответственно полные площади контакт» основания с фундаментом, на которых проявляются нормальные и касательные напряжения.

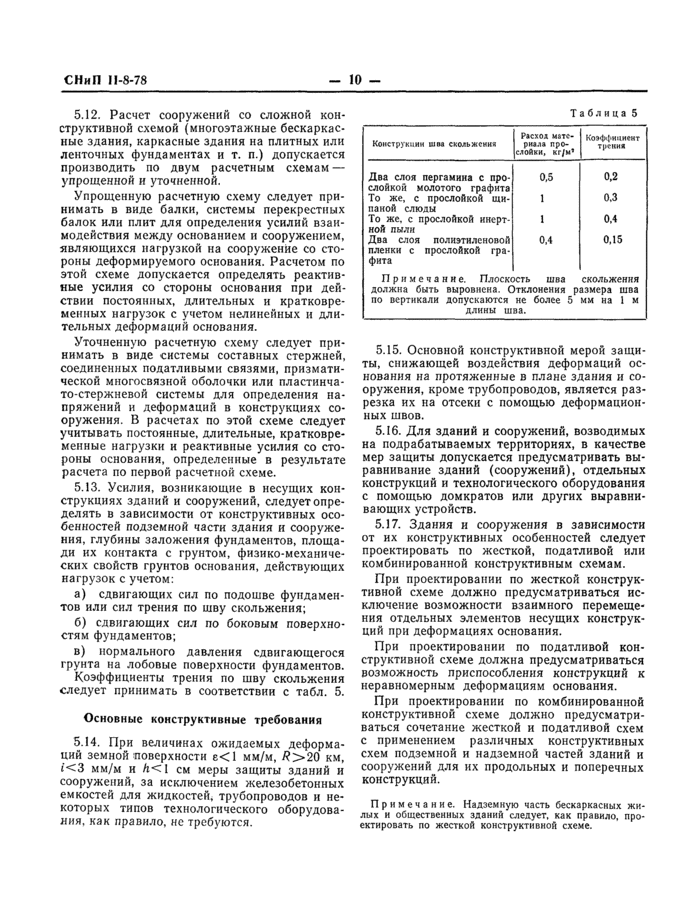

5.12. Расчет сооружений со сложной конструктивной схемой (многоэтажные бескаркасные здания, каркасные здания на плитных или ленточных фундаментах и т. п.) допускается производить по двум расчетным схемам — упрощенной и уточненной.

Упрощенную расчетную схему следует принимать в виде балки, системы перекрестных балок или плит для определения усилий взаимодействия между основанием и сооружением, являющихся нагрузкой на сооружение со стороны деформируемого основания. Расчетом по этой схеме допускается определять реактивные усилия со стороны основания при действии постоянных, длительных и кратковременных нагрузок с учетом нелинейных и длительных деформаций основания.

Уточненную расчетную схему следует принимать в виде системы составных стержней, соединенных податливыми связями, призматической многосвязной оболочки или пластинчато-стержневой системы для определения напряжений и деформаций в конструкциях сооружения. В расчетах по этой схеме следует учитывать постоянные, длительные, кратковременные нагрузки и реактивные усилия со стороны основания, определенные в результате расчета по первой расчетной схеме.

5.13. Усилия, возникающие в несущих конструкциях зданий и сооружений, следует определять в зависимости от конструктивных особенностей подземной части здания и сооружения, глубины заложения фундаментов, площади их контакта с грунтом, физико-механических свойств грунтов основания, действующих нагрузок с учетом:

а) сдвигающих сил по подошве фундаментов или сил трения по шву скольжения;

б) сдвигающих сил по боковым поверхностям фундаментов;

в) нормального давления сдвигающегося грунта на лобовые поверхности фундаментов.

Коэффициенты трения по шву скольжения следует принимать в соответствии с табл. 5.

Основные конструктивные требования

5.14. При величинах ожидаемых деформаций земной поверхности е<1 мм/м, /?>20 км, /<3 мм/м и Л<1 см меры защиты зданий и сооружений, за исключением железобетонных емкостей для жидкостей, трубопроводов и некоторых типов технологического оборудования. как правило, не требуются.

Таблица 5

Конструкции шм скодьжсии!	Р»СХОД материма прослойки, кг/м*	Коэ<>!’Ици»ит трения
Два слоя пергамина с прослойкой молотого графита	0.5	0,2
То же. с прослойкой щипаной слюды	1	0.3
То же. с прослойкой инертной ПЫЛИ	1	0.4
Два слоя полиэтиленовой пленки с прослойкой графита	0.4	0.15
Примечание. Плоскс	сгь шва	скольжения

должна быть выровнена. Отклонения размера шва по вертикали допускаются не более 5 мм на 1 м длины шва.

5.15. Основной конструктивной мерой защиты, снижающей воздействия деформаций основания на протяженные в плане здания и сооружения, кроме трубопроводов, является разрезка их на отсеки с помощью деформационных швов.

5.16. Для зданий и сооружений, возводимых на подрабатываемых территориях, в качестве мер защиты допускается предусматривать выравнивание зданий (сооружений), отдельных конструкций и технологического оборудования с помощью домкратов или других выравнивающих устройств.

5.17. Здания и сооружения в зависимости от их конструктивных особенностей следует проектировать по жесткой, податливой или комбинированной конструктивным схемам.

При проектировании по жесткой конструктивной схеме должно предусматриваться исключение возможности взаимного перемещения отдельных элементов несущих конструкций при деформациях основания.

При проектировании по податливой конструктивной схеме должна предусматриваться возможность приспособления конструкций к неравномерным деформациям основания.

При проектировании по комбинированной конструктивной схеме должно предусматриваться сочетание жесткой и податливой схем с применением различных конструктивных схем подземной и надземной частей зданий и сооружений для их продольных и поперечных конструкций.

Примечание. Надземную часть бескаркасных жилых и общественных зданий следует, как правило, проектировать по жесткой конструктивной схеме.

5.18. В зависимости от сроков и условий подработки, а также стоимости и назначения здания и сооружения следует предусматривать полный или сокращенный комплекс мер защиты.

Полный комплекс мер защ
