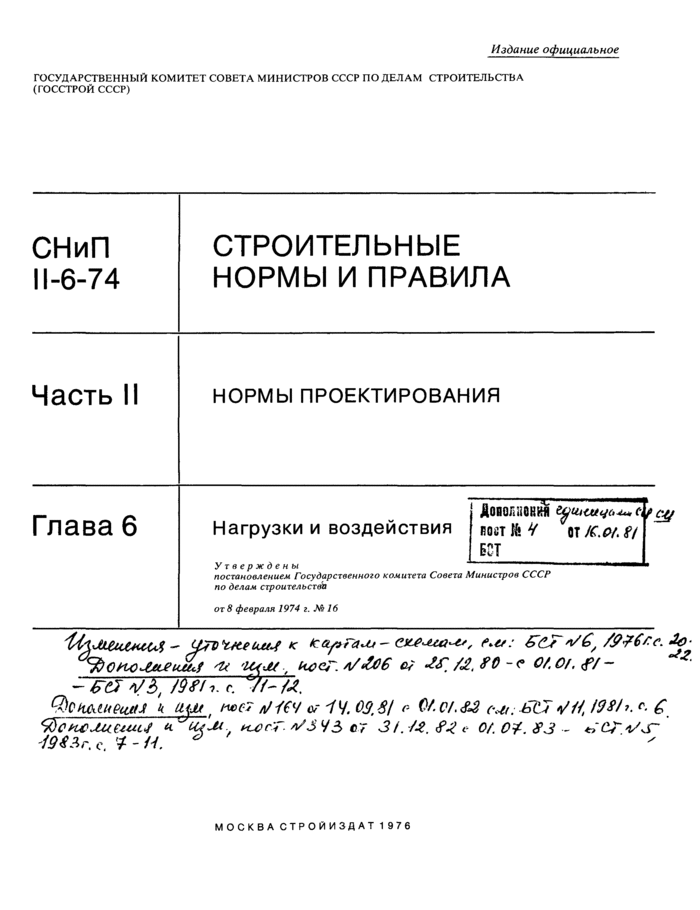

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
ГОССТРОЙ СССР
СН и П II- 6 -74
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Часть II
НОРМЫ ПРОЕКТИРОВАНИЯ
Глава 6
Нагрузки и воздействия
I гиг и z.a.oj-ifc oi.ci.2f-
I tosiJS 13*Г a.oiisj
I Ed li -36- c.io_±
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)
СНиП
11-6-74
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Часть II
Глава 6
НОРМЫ ПРОЕКТИРОВАНИЯ
Нагрузки и воздействия
ДОНОГ.ИОВИЙ гучлшч<•
тт № У от Jf.cz. е/
ЕСТ
Утвержден ы постановлением Государственного комитета Совета Министров СССР по делам строительства
от 8 февраля 1974 г. М 16
_I__________
АГ ^
*#OnojAJ>iuLt К щи/ ‘ ноет. Л/Ж)6 Or /4 to —<• 0/0/
— FCJ УЗ, rtf! 7. С. 7/~ /Л.
Ясшимз k up,» ПС7 У re/ с-14. OS. SI о Or a. ^ сл iosi,, c
%C«7rT?-H* ^ ‘ ™ГТ 45 ^ 3‘ ■ ‘* ** ‘ * W »3 —
МОСКВА СТРОЙИЗДAT 1976

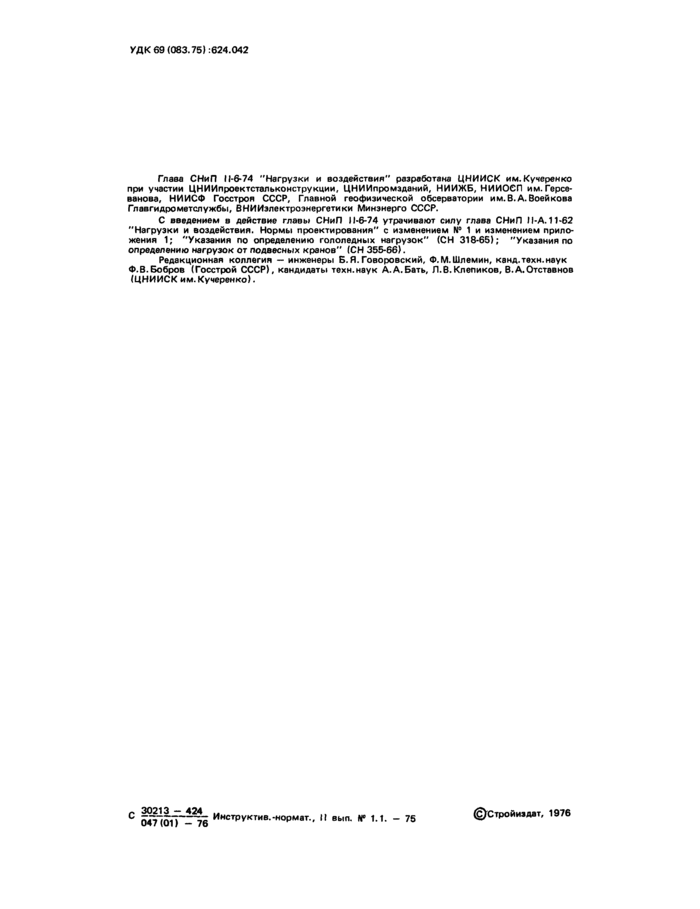

УДК 69 (083.75):624.042
Глава СНиП 11-6-74 «Нагрузки и воздействие» разработана ЦНИИСК км.Кучеренко при участии ЦНИИпровктстальконструкции, ЦНИИпромздаиий, НИИЖБ, НИИОСП им. Горев-ваиова, НИИСФ Госстрое СССР, Главной геофизической обсерватории им.8.А.Воейкова Глевгидрометслужбы, вНИИзлектроэиоргетики Минэнерго СССР.
С введением в действие глава» СНиП 11-6-74 утрачивают силу глава СНиП П-А. 11-62 «Нагрузки и воздействие. Нормы проектирование” с изменением К* 1 и изменением приложение 1; «Указание по определению гололедны* нагрузок» (СН 318-65); «Указание по определению нагрузок от подвесных кранов» (СН 355-66).
Редакционное коллегии — инженеры Б.Я.Говоровский, Ф.М.Шлемии, каид.техн.наук Ф.В.Бобров (Госстрой СССР), кандидаты техн.наук А.А.Бать, Л.В.Клепиков. 8.А.Отставное (ЦНИИСК им. Кучеренко).
_ 30213 — 1?4_ Ииетруктив.-иорма*-. 11 вып— 75
С 047 (01) — 76
©Стройна дат, 1976
Государственный комитет Coven Министров СССР по делам строительства (Госстрой СССР)
|
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА НОРМЫ ПРОЕКТИРОВАНИЯ |
СНнП 11-6-74 |
|
Нагрузки и воздействия |
Взамен СНнП Н-А. 11-62; СИ 318-65; СН 355-66 |

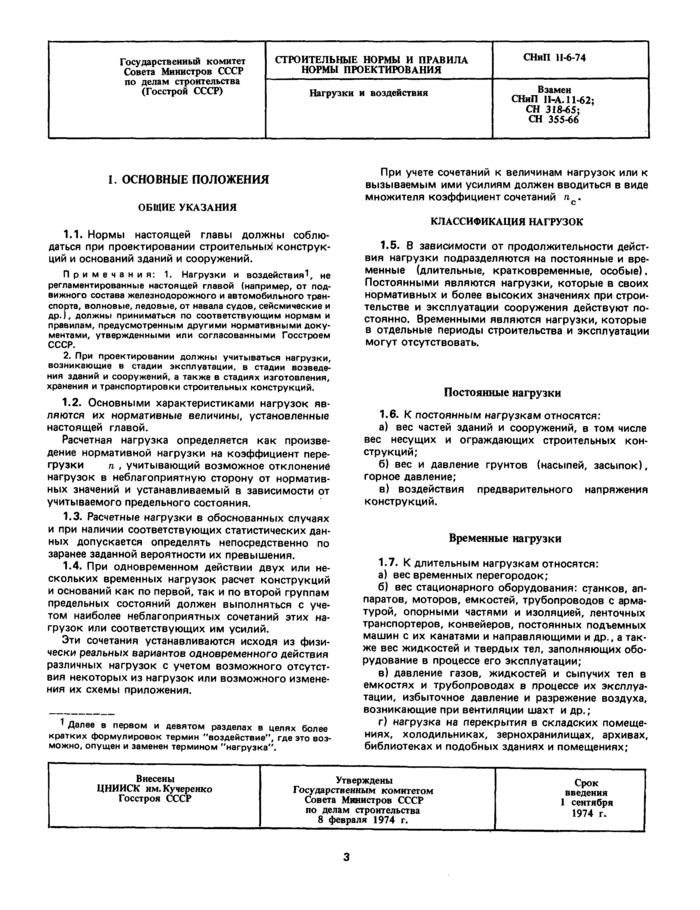

I. ОСНОВНЫЕ ПОЛОЖЕНИЯ
ОБЩИЕ УКАЗАНИЯ

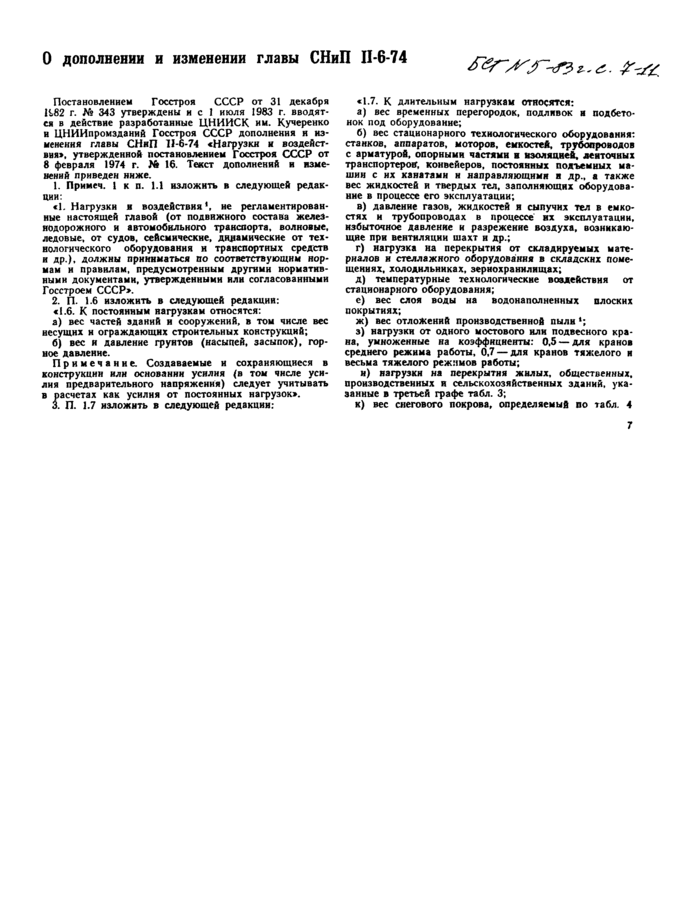

1.1. Нормы настоящей главы должны соблюдаться при проектировании строительных конструкций и оснований зданий и сооружений.
Примечания: 1. Нагрузки и воздействия^, нс регламентированные настоящей главой (например, от подвижного состава железнодорожного и автомобильного транспорта. волновые, ледовые, от навала судов, сейсмические и др I. должны приниматься по соответствующим нормам и правилам, предусмотренным другими нормативными документами, утвержденными или согласованными Госстроем СССР.
2. При проектировании должны учитываться нагрузки, возникающие в стадии эксплуатации, в стадии возведения зданий и сооружений, а также а стадиях изготовления, хранения и транспортировки строительных конструкций.
1.2. Основными характеристиками нагрузок являются их нормативные величины, установленные настоящей главой.
Расчетная нагрузка определяется как произведение нормативной нагрузки на коэффициент перегрузки п . учитывающий возможное отклонение нагрузок в неблагоприятную сторону от нормативных значений и устанавливаемый в зависимости от учитываемого предельного состояния.
1.3. Расчетные нагрузки в обоснованных случаях и при наличии соответствующих статистических данных допускается определять непосредственно по заранее заданной вероятности их превышения.
1.4. При одновременном действии двух или нескольких временных нагрузок расчет конструкций и оснований как по первой, так и по второй группам предельных состояний должен выполняться с учетом наиболее неблагоприятных сочетаний этих нагрузок или соответствующих им усилий.
Эти сочетания устанавливаются исходя из физически реальных вариантов одновременного действия различных нагрузок с учетом возможного отсутствия некоторых из нагрузок или возможного изменения их схемы приложения. 1
1 Далее а первом и девятом разделах в целях более кратких формулировок термин «воздействие», где это возможно. опущен и заменен термином «нагрузка».
При учете сочетаний к величинам нагрузок или к вызываемым ими усилиям должен вводиться в виде множителя коэффициент сочетаний лс.
КЛАССИФИКАЦИЯ НАГРУЗОК
1.5. В зависимости от продолжительности действия нагрузки подразделяются на постоянные и временные (длительные, кратковременные, особые). Постоянными являются нагрузки, которые в своих нормативных и более высоких значениях при строительстве и эксплуатации сооружения действуют постоянно. Временными являются нагрузки, которые в отдельные периоды строительства и эксплуатации могут отсутствовать.
Постоянные нагрузки
1.6. К постоянным нагрузкам относятся:
а) вес частей зданий и сооружений, в том числе вес несущих и ограждающих строительных конструкций;
б) вес и давление грунтов (насыпей, засыпок), горное давление;
в) воздействия предварительного напряжения конструкций.
Временные нагрузки

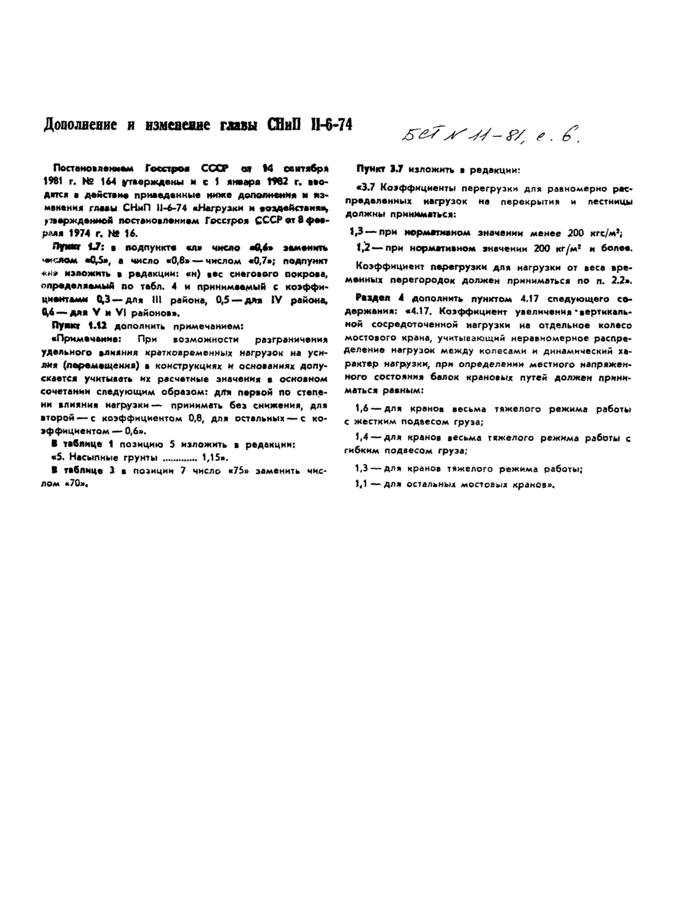

1.7. К длительным нагрузкам относятся:
а) вес временных перегородок;
б) вес стационарного оборудования: станков, аппаратов, моторов, емкостей, трубопроводов с арматурой, опорными частями и изоляцией, ленточных транспортеров, конвейеров, постоянных подьемных машин с их канатами и направляющими и др.. а также вес жидкостей и твердых тел, заполняющих оборудование в процессе его эксплуатации;
в) давление газов, жидкостей и сыпучих тел в емкостях и трубопроводах в процессе их эксплуатации, избыточное давление и разрежение воздуха, возникающие при вентиляции шахт и др. ;
г) нагрузка на перекрытия в складских помещениях, холодильниках, зернохранилищах, архивах, библиотеках и подобных зданиях и помещениях;
Вмессмы ЦНИИСК им. Кучеренко Госстроя СССР
Утверждены Государственным комитетом Совета Мямстров СССР по делам строительства 8 февраля 1974 г.
Срок введения I сентября 1974 г.
3

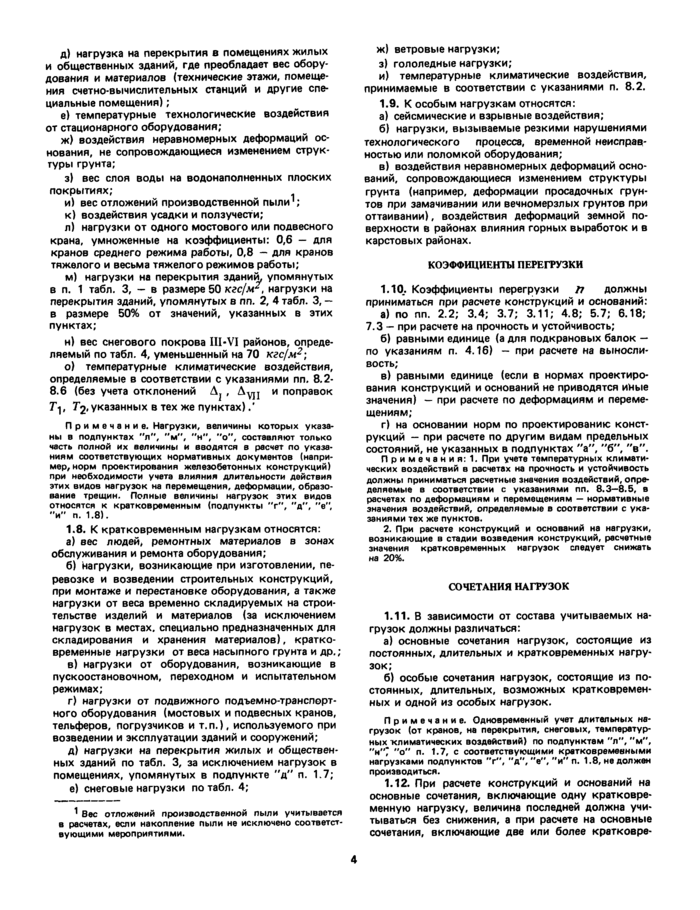

д) нагрузка на перекрытия в помещениях жилых и общественных зданий, где преобладает вес оборудования и материалов (технические этажи, помещения счетно-вычислительных станций и другие специальные помещения);
е) температурные технологические воздействия от стационарного оборудования;
ж) воздействия неравномерных деформаций основания, не сопровождающиеся изменением структуры грунта;
з) вес слоя воды на водонаполненных плоских покрытиях;
и) вес отложений производственной пылиЬ
к) воздействия усадки и ползучести;
л) нагрузки от одного мостового или подвесного крана, умноженные на коэффициенты: 0,6 — для кранов среднего режима работы, 0,8 — для кранов тяжелого и весьма тяжелого режимов работы;
м) нагрузки на перекрытия зданий, упомянутых в п. 1 табл. 3, — в размере 50 кгс/мнагрузки на перекрытия зданий, упомянутых в пп. 2. 4 табл. 3, -в размере 50% от значений, указанных в этих пунктах;
н) вес снегового покрова UI-VI районов, определяемый по табл. 4, уменьшенный на 70 кгс/м1 2;
о) температурные климатические воздействия, определяемые в соответствии с указаниями пп. 8.2-8.6 (без учета отклонений Aj, Дуц и поправок Ту, 72. указанных в тех же пунктах)
Примечание. Нагрузки, вепичииы которых указаны в подпунктах «л», «м», «н», «о», составляют только честь полной их величины и вводятся в расчет по указаниям соответствующих нормативных документов (например, норм проектирования железобетонных конструкций) при необходимости учета влияния длительности действия этих видов нагрузок на перемещения, деформации, образование трещин. Полные величины нагрузок этих видов относятся к кратковременным (подпункты «г”, «а», «а». V п. 1.8).
1.8. К кратковременным нагрузкам относятся:
а) вес людей, ремонтных материалов в зонах обслуживания и ремонта оборудования;
б) нагрузки, возникающие при изготовлении, перевозке и возведении строительных конструкций, при монтаже и перестановке оборудования, а также нагрузки от веса временно складируемых на строительстве изделий и материалов (за исключением нагрузок в местах, специально предназначенных для складирования и хранения материалов), кратковременные нагрузки от веса насыпного грунта и др.;
в) нагрузки от оборудования, возникающие в пускоостановочном, переходном и испытательном режимах;
г) нагрузки от подвижного подъемно-транспортного оборудования (мостовых и подвесных кранов, тельферов, погрузчиков и т.п.), используемого при возведении и эксплуатации зданий и сооружений;
д) нагрузки на перекрытия жилых и общественных зданий по табл. 3, за исключением нагрузок в помещениях, упомянутых в подпункте «д» п. 1.7;
е) снеговые нагрузки по табл. 4;
1 Вас отложений производственной пыли учитывается
а расчетах, если накопление пыли не исключено соответствующими мероприятиями.
ж) ветровые нагрузки;
з) гололедные нагрузки;
и) температурные климатические воздействия, принимаемые в соответствии с указаниями п. 8.2.
1.9. К особым нагрузкам относятся:
а) сейсмические и взрывные воздействия;
б) нагрузки, вызываемые резкими нарушениями технологического процессе, временной неисправностью или поломкой оборудования;
в) воздействия неравномерных деформаций оснований. сопровождающиеся изменением структуры грунта (например, деформации просадочных грунтов при замачивании или вечномерзлых грунтов при оттаивании), воздействия деформаций земной поверхности в районах влияния горных выработок и в карстовых районах.
КОЭФФИЦИЕНТЫ ПЕРЕГРУЗКИ
1.10.. Коэффициенты перегрузки п должны приниматься при расчете конструкций и оснований:
а) по пп. 2.2; 3.4; 3.7; 3.11; 4.8; 5.7; 6.18; 7.3 — при расчете на прочность и устойчивость;
б) равными единице (а для подкрановых балок -по указаниям п. 4.16) — при расчете на выносливость;
в) равными единице (если в нормах проектирования конструкций и оснований не приводятся иные значения) — при расчете по деформациям и перемещениям;
г) на основании норм по проектированию конструкций — при расчете по другим видам предельных состояний, не указанных в подпунктах «а”, «б», «в».
Примечания: 1. При учете температурных климатических воздействий в расчетах на прочность и устойчивость должны приниматься расчетные значения воздействий, определяемые в соответствии с указаниями пп. 8.3-8.5. в расчетах по деформациям и перемещениям — нормативные значения воздействий, определяемые а соответствии с указаниями тех же пунктов.
2. При расчете конструкций и оснований на нагрузки, возникающие в стадии возведения конструкций, расчетные значения кратковременных нагрузок следует снижать на 20%.
СОЧЕТАНИЯ НАГРУЗОК
1.11. В зависимости от состава учитываемых нагрузок должны различаться:
а) основные сочетания нагрузок, состоящие из постоянных, длительных и кратковременных нагрузок;
б) особые сочетания нагрузок, состоящие из постоянных, длительных, возможных кратковременных и одной из особых нагрузок.
Примечание. Одновременный учет длительных нагрузок (от кранов, на перекрытия, снеговых, температурных^ климатических воздействий) по подпунктам «л”, «м», «м»Т «о» л. 1.7, с соответствующими кратковременными нагрузками подпунктов «г», «л», «е». «и» п. 1.8, надолжай производиться.
1.12. При расчете конструкций и оснований на основные сочетания, включающие одну кратковременную нагрузку, величина последней должна учитываться без снижения, а при расчете на основные сочетания, включающие две или более кретковре-
4

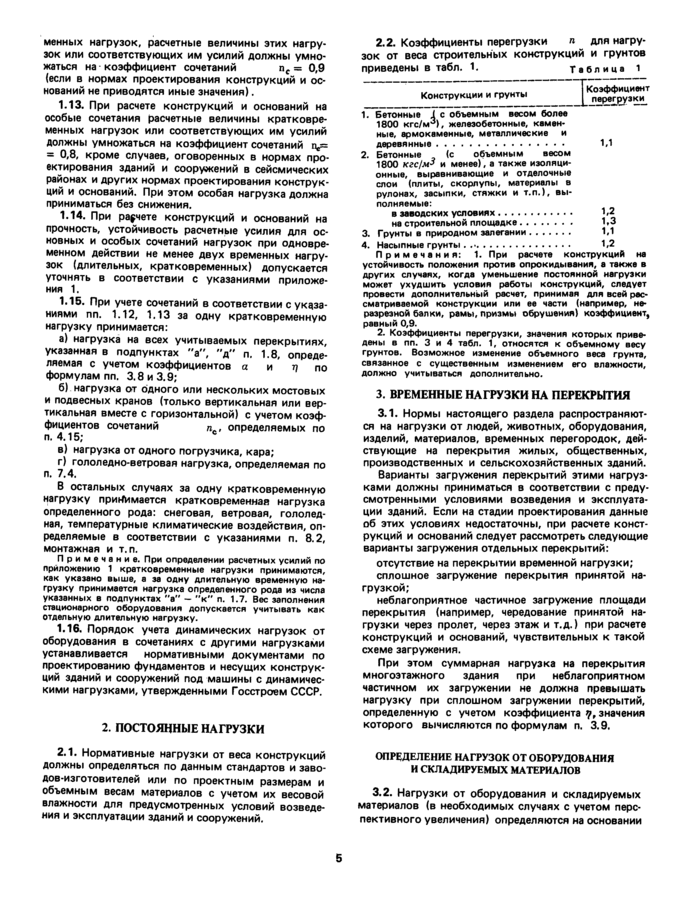

меиных нагрузок, расчетные величины этих нагрузок или соответствующих им усилий должны умножаться на коэффициент сочетаний пс = 0.9
(если в нормах проектирования конструкций и оснований не приводятся иные значения).
1.13. При расчете конструкций и оснований на особые сочетания расчетные величины кратковременных нагрузок или соответствующих им усилий должны умножаться на коэффициент сочетаний rv= = 0.8. кроме случаев, оговоренных в нормах проектирования зданий и сооружений в сейсмических районах и других нормах проектирования конструкций и оснований. При этом особая нагрузка должна приниматься без снижения.
1.14. При расчете конструкций и оснований на прочность, устойчивость расчетные усилия для основных и особых сочетаний нагрузок при одновременном действии не менее двух временных нагрузок (длительных, кратковременных) допускается уточнять в соответствии с указаниями приложения 1.
1.16. При учете сочетаний в соответствии с указаниями пп. 1.12, 1.13 за одну кратковременную нагрузку принимается:
а) нагрузка на всех учитываемых перекрытиях, указанная в подпунктах «а», «д» п. 1.8, определяемая с учетом коэффициентов а и п по формулам пп. 3.8 и 3.9;
б) нагрузка от одного или нескольких мостовых
и подвесных кранов (только вертикальная или вертикальная вместе с горизонтальной) с учетом коэффициентов сочетаний ле, определяемых по
п. 4.15;
в) нагрузка от одного погрузчика, кара;
г) гололедно-ветровая нагрузка, определяемая по п. 7.4.
В остальных случаях за одну кратковременную нагрузку принимается кратковременная нагрузка определенного рода: снеговая, ветровая, гололедная, температурные климатические воздействия, определяемые в соответствии с указаниями п. 8.2, монтажная и т.п.
Примечание. При определении расчетных усилий по приложению 1 кратковременные нагрузки принимаются, как указано выше, а за одну длительную временную нагрузку принимается нагрузка определенного рода из числе указанных в подпунктах «в» — «к» п. 1.7. Вое заполнения стационарного оборудования допускается учитывать как Отдельную длительную нагрузку.
1.16. Порядок учета динамических нагрузок от оборудования в сочетаниях с другими нагрузками устанавливается нормативными документами по проектированию фундаментов и несущих конструкций зданий и сооружений под машины с динамическими нагрузками, утвержденными Госстроем СССР. 2
2. ПОСТОЯННЫЕ НАГРУЗКИ

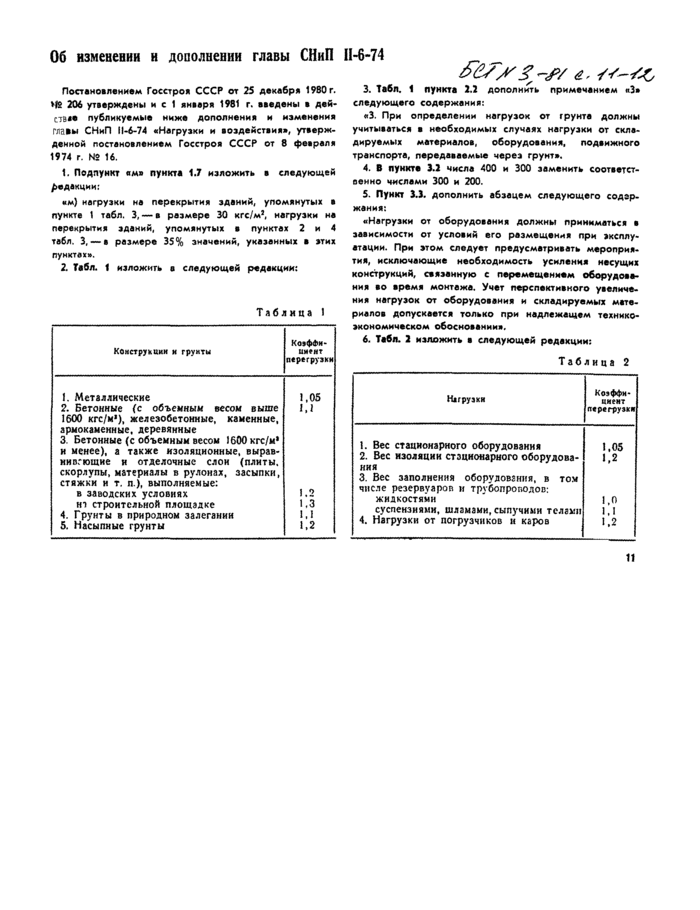

2.2. Коэффициенты перегрузки л для нагрузок от веса строительных конструкций и грунтов приведены в табл. 1. Те блице 1
Коиструкции и грунты
1. Бетонные 1 с объемным весом
1800 кге/м3), железобетонные, квмвн-иые, армокамеиные, металлические и
деревянные……………. 1,1
2. Бетонные , (с объемным весом
1800 кгс/**3 и менее), а также изоляционные, выравнивающие и отделочные слои (плиты, скорлупы, материалы в рулонах, засыпки, стяжки и т.п.), выполняемые:
в заводских условиях………… 1,2
на строительной площадке…….. 1.3
3. Грунты в природном залегании……. 1,1
4. Насыпные грунты……………… 1,2
Примечания: 1. При расчете конструкций не
устойчивость положения против опрокидывания, в также в других случаях, когда уменьшение постоянной нагрузки может ухудшить условия работы конструкций, следует провести дополнительный расчет, принимая для всей рассматриваемой коиструкции или ее части (например, на-разрезной балки, рамы, призмы обрушения) коэффициент, равный 0,9.
2. Коэффициенты перегрузки, значения которых приведены в пп. 3 и 4 табл. 1, относятся к объемному весу грунтов. Возможное изменение объемного весе грунте, связанное с существенным изменением его влажности, должно учитываться дополнительно.
3. ВРЕМЕННЫЕ НАГРУЗКИ НА ПЕРЕКРЫТИЯ
3.1. Нормы настоящего раздела распространяются на нагрузки от людей, животных, оборудования, изделий, материалов, временных перегородок, действующие на перекрытия жилых, общественных, производственных и сельскохозяйственных зданий.
Варианты загружения перекрытий этими нагрузками должны приниматься в соответствии с предусмотренными условиями возведения и эксплуатации зданий. Если на стадии проектирования данные об этих условиях недостаточны, при расчете конструкций и оснований следует рассмотреть следующие варианты загружения отдельных перекрытий:
отсутствие на перекрытии временной нагрузки;
сплошное загружение перекрытия принятой нагрузкой;
неблагоприятное частичное загружение площади перекрытия (например, чередование принятой нагрузки через пролет, через этаж и т.д.) при расчете конструкций и оснований, чувствительных к такой схеме загружения.
При этом суммарная нагрузка на перекрытия многоэтажного здания при неблагоприятном частичном их загружении не должна превышать нагрузку при сплошном загружении перекрытий, определенную с учетом коэффициента 7, значения которого вычисляются по формулам п. 3.9.
Коэффициент ^перв грузки
болев
2.1. Нормативные нагрузки от веса конструкций должны определяться по данным стандартов и заво-дов-изготовителей или по проектным размерам и объемным весам материалов с учетом их весовой влажности для предусмотренных условий возведения и эксплуатации зданий и сооружений.
ОПРЕДЕЛЕНИЕ НАГРУЗОК ОТ ОБОРУДОВАНИЯ И СКЛАДИРУЕМЫХ МАТЕРИАЛОВ
3.2. Нагрузки от оборудования и складируемых материалов (в необходимых случаях с учетом перспективного увеличения) определяются на основании
5

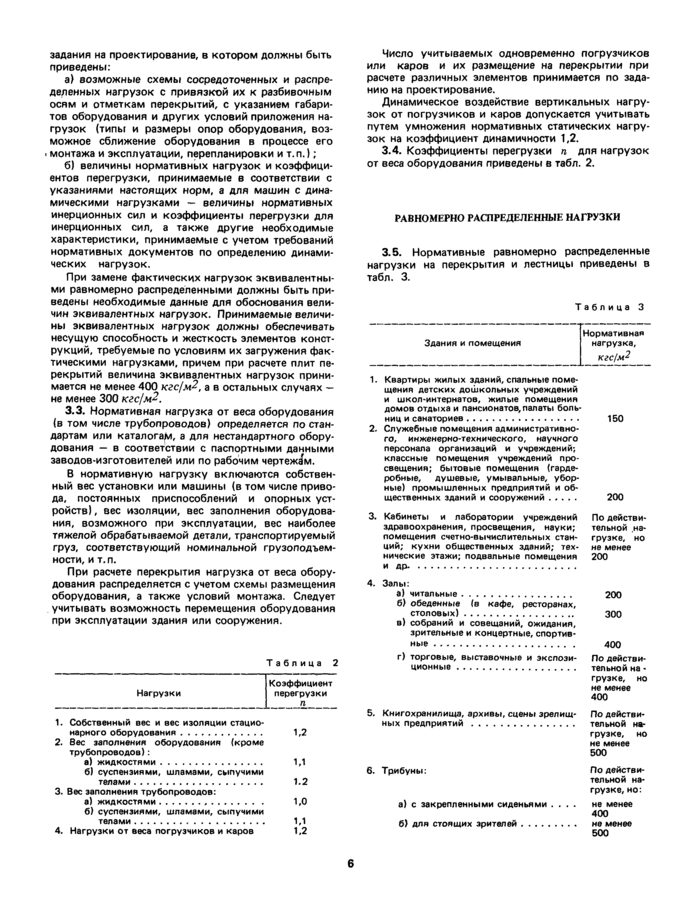

задания на проектирование, в котором должны быть приведены:
а) возможные схемы сосредоточенных и распределенных нагрузок с привязкой их к рззбивочным осям и отметкам перекрытий, с указанием габаритов оборудования и других условий приложения нагрузок (типы и размеры опор оборудования, возможное сближение оборудования в процессе его монтажа и эксплуатации, перепланировки и т.п.);
б) величины нормативных нагрузок и коэффициентов перегрузки, принимаемые в соответствии с указаниями настоящих норм, а для машин с динамическими нагрузками — величины нормативных инерционных сил и коэффициенты перегрузки для инерционных сил, а также другие необходимые характеристики, принимаемые с учетом требований нормативных документов по определению динамических нагрузок.
При замене фактических нагрузок эквивалентными равномерно распределенными должны быть приведены необходимые данные для обоснования величин эквивалентных нагрузок. Принимаемые величины эквивалентных нагрузок должны обеспечивать несущую способность и жесткость элементов конструкций. требуемые по условиям их загружения фактическими нагрузками, причем при расчете плит перекрытий величина эквивалентных нагрузок принимается не менее 400 кгс/м2, а в остальных случаях -не менее 300 кгс/м2.
3.3. Нормативная нагрузка от веса оборудования (в том числе трубопроводов) определяется по стандартам или каталогам, а для нестандартного оборудования — в соответствии с паспортными данными заводов-изготовитслей или по рабочим чертежам.
В нормативную нагрузку включаются собственный вес установки или машины (в том числе привода, постоянных приспособлений и опорных устройств) , вес изоляции, вес заполнения оборудования, возможного при эксплуатации, вес наиболее тяжелой обрабатываемой детали, транспортируемый груз, соответствующий номинальной грузоподъемности, и т.п.
При расчете перекрытия нагрузка от веса оборудования распределяется с учетом схемы размещения оборудования, а также условий монтажа. Следует учитывать возможность перемещения оборудования при эксплуатации здания или сооружения.
Таблица 2
|
Нагрузки |
Коэффициент перегрузки |
|
|
п |
1. Собственный вес и вас изоляции стационарного оборудования…………. 1,2
2. Вес заполнения оборудования (кроме трубопроводов):
в) жидкостями……………. 1,1
б) суспензиями, шламами, сыпучими
телами……………….. 1.2
3. Вое заполнения трубопроводов:
а) жидкостями……. . 1,0
б) суспензиями, шламами, сыпучими
телами……………….. 1,1
4. Нагрузки от веса погрузчиков и каров 1.2
Число учитываемых одновременно погрузчиков или каров и их размещение на перекрытии при расчете различных элементов принимается по заданию на проектирование.
Динамическое воздействие вертикальных нагрузок от погрузчиков и каров допускается учитывать путем умножения нормативных статических нагрузок на коэффициент динамичности 1,2.
3.4. Коэффициенты перегрузки л для нагрузок от веса оборудования приведены в табл. 2.
РАВНОМЕРНО РАСПРЕДЕЛЕННЫЕ НАГРУЗКИ
3.5. Нормативные равномерно распределенные нагрузки на перекрытия и лестницы приведены в табл. 3.
Здания и помещения

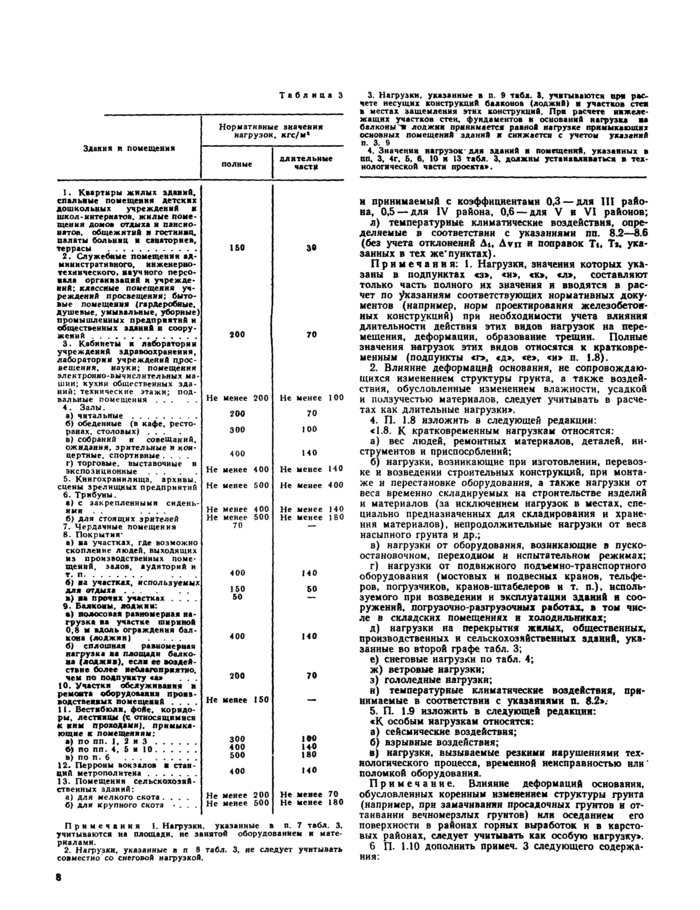

Таблица 3
Нормативная
нагрузка,
кгс/м1 2 * 4 5 6
1. Квартиры жилых зданий, спальные поме
щения детских дошкольных учреждений и школ-интернатов, жилые помещения домов отдыха и пансионатов,палаты больниц и санаториев……………… 150
2. Служебные помещения административно
го, инженерно-технического, научного персонала организаций и учреждений-, классные помещения учреждений просвещения; бытовые помещения (гардеробные, душевые, умывальные, уборные) промышленных предприятий и об
щественных зданий и сооружений….. 200
3. Кабинеты и лаборатории учреждений По дсйстви-здровоохранения, просвещения, науки; тельной иа-
помещенил счетно-вычислительных стаи- грузке, но
ций; кухни общественных зданий; тех- не менее нические этажи; подвальные помещения 200 И др-…………………….
4. Залы:
а) читальные…………….. 200
б) обеденные (о кафе, ресторанах,
столовых)……………… 300
в) собраний и совещаний, ожидания,
зрительные и концертные, спортивные …………………. 400
г) торговые, выставочные и экслоэи- Подейстои-
циомные………………. тельной на
грузке, но не менее 400
5. Книгохранилища, архивы, сцены зрелищ- По действи-
мых Предприятий……………. тельной на
грузке, но не менее 500
6. Трибуны: По действи
тельной нагрузке, но:
а) с закрепленными сиденьями …. не менее
400
б) для стоящих зрителей……… не менее
500
6

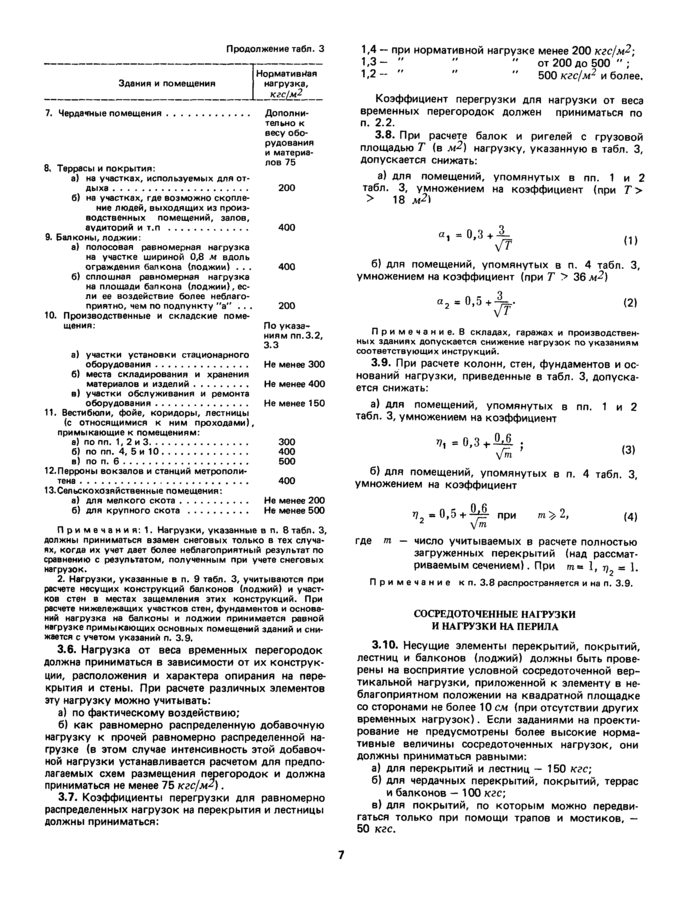

Продолжение табл. 3
1 Нормативная нагрузке,
кк1м2__
7. Чердачные помещения…………. Дополни
тельно к весу оборудования и материв-
8. Террасы и покрытия:
а) на участках, используемых для отдыха ………………… 200
б) на участках, где возможно скопле
ние людей, выходящих из производственных помещений, залов, аудитооий и т.п…………. 400
9. Балконы, лоджии:
а) полосовая равномерная нагрузка
на участке шириной ОД м вдоль ограждения балкона (лоджии) . .. 400
б) сплошная равномерная нагрузка
на площади балкона (лоджии), если ее воздействие более неблагоприятно, чем по подпункту «а» … 200
10. Производственные и складские помещения: По указа
ниям пл.3.2, 3.3
а) участки установки стационарного
оборудования…………… Не менее 300
б) места складирования и хранения
материалов и изделий……… Не менее 400
в) участки обслуживания и ремонта
оборудования…………… Не менее 150
11. Вестибюли, фойе, коридоры, лестницы (с относящимися к ним проходами),
примыкающие к помещениям:
а) по пп. 1, 2 и 3……………. 300
б) по пп. 4, 5 и 10………….. 400
а) по п. 6……………….. 500
12. Перроиы вокзалов и станций метрополитена …………………….. 400
13. Сельскохозяйственные помещения:
а) для мелкого скота……….. Не менее 200
б) для крупного скота………. Не менее 500
Примечания: 1. Нагрузки, указанные в п. 8 табл. 3, должны приниматься взамен снеговых только в тех случаях, когда их учет дает более неблагоприятный результат по сравнению с результатом, полученным при учете снеговых нагрузок.
2. Нагрузки, указанные в п. 9 табл. 3, учитываются при расчета несущих конструкций балконов (лоджий) и участков стен в местах защемления этих конструкций. При расчете нижележащих участков стен, фундаментов и оснований нагрузка на балконы и лоджии принимается равной нагрузке примыкающих основных помещений зданий и снижается с учетом указаний п. 3.9.
3.6. Нагрузка от веса временных перегородок должна приниматься в зависимости от их конструкции, расположения и характера опирания на перекрытия и стены. При расчете различных элементов эту нагрузку можно учитывать:
а) по фактическому воздействию;
б) как равномерно распределенную добавочную нагрузку к прочей равномерно распределенной нагрузке (в этом случае интенсивность этой добавочной нагрузки устанавливается расчетом для предполагаемых схем размещения перегородок и должна приниматься не менее 75 кгс/мА .
3.7. Коэффициенты перегрузки для равномерно распределенных нагрузок на перекрытия и лестницы должны приниматься:
1,4 — при нормативной нагрузке менее 200 кгс/м?; 1.3 — » » » от 200 до 500 » ;
1.2— » ‘* 500 кгс/м2 и более.
Коэффициент перегрузки для нагрузки от веса временных перегородок должен приниматься по п. 2.2.
3.8. При расчете балок и ригелей с грузовой площадью Т (в м?) нагрузку, указанную в табл. 3, допускается снижать:
а) для помещений, упомянутых в пп. 1 и 2 табл. 3. умножением на коэффициент (при Т> > 18 м2\
(1)
б) для помещений, упомянутых в п. 4 табл. 3. умножением на коэффициент (при Г > 36 м?)
а
7
(2)
Примечание. В складах, гаражах и производственных зданиях допускается снижение нагрузок по указаниям соответствующих инструкций.
3.9. При расчете колони, стен, фундаментов и оснований нагрузки, приведенные в табл. 3. допускается снижать:
а) для помещений, упомянутых в пп. 1 и 2 табл. 3. умножением на коэффициент
^1
0.3+М ;
0п
(3)
б) для помещений, упомянутых в п. 4 табл. 3. умножением на коэффициент
— 0,5 при т>2, (4)
где m — число учитываемых в расчете полностью загруженных перекрытий (над рассматриваемым сечением). При m- 1, г)2 ж 1. Примечание кп. 3.8 распространяется и на п. 3.9.
СОСРЕДОТОЧЕННЫЕ НАГРУЗКИ И НАГРУЗКИ НА ПЕРИЛА
3.10. Несущие элементы перекрытий, покрытий, лестниц и балконов (лоджий) должны быть проверены на восприятие условной сосредоточенной вертикальной нагрузки, приложенной к элементу в неблагоприятном положении на квадратной площадке со сторонами не более 10 см (при отсутствии других временных нагрузок). Если заданиями на проектирование не предусмотрены более высокие нормативные величины сосредоточенных нагрузок, они должны приниматься равными:
а) для перекрытий и лестниц — 150 кгс;
б) для чердачных перекрытий, покрытий, террас и балконов — 100 кгс;
в) для покрытий, по которым можно передвигаться только при помощи трапов и мостиков, — 50 кгс.
7

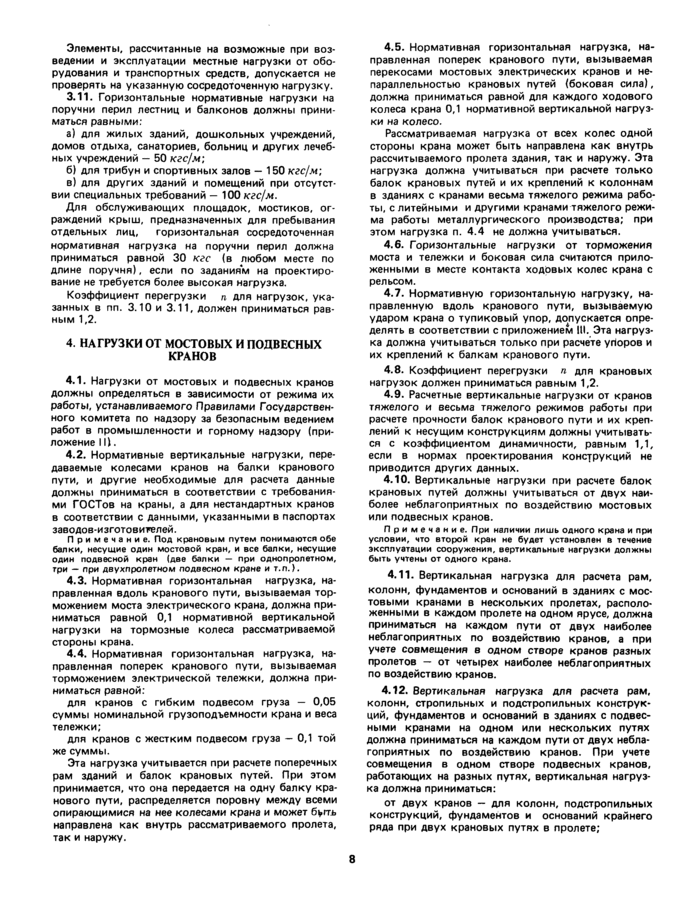

Элементы, рассчитанные на возможные при возведении и эксплуатации местные нагрузки от оборудования и транспортных средств, допускается не проверять на указанную сосредоточенную нагрузку.
3.11. Горизонтальные нормативные нагрузки на поручни перил лестниц и балконов должны приниматься равными:
а) для жилых зданий, дошкольных учреждений, домов отдыха, санаториев, больниц и других лечебных учреждений — 50 кгс/м;
б) для трибун и спортивных залов — 150 кгс/м;
в) для других зданий и помещений при отсутствии специальных требований — 100 кгс/м.
Для обслуживающих площадок, мостиков, ограждений крыш, предназначенных для пребывания отдельных лиц, горизонтальная сосредоточенная нормативная нагрузка на поручни перил должна приниматься равной 30 кгс (в любом месте по длине поручня), если по заданиям на проектирование не требуется более высокая нагрузка.
Коэффициент перегрузки п для нагрузок, указанных в пп. 3.10 и 3.11, должен приниматься равным 1,2.
4. НАГРУЗКИ ОТ МОСТОВЫХ И ПОДВЕСНЫХ КРАНОВ
4.1. Нагрузки от мостовых и подвесных кранов должны определяться в зависимости от режима их работы, устанавливаемого Правилами Государственного комитета по надзору за безопасным ведением работ в промышленности и горному надзору (приложение II).
4.2. Нормативные вертикальные нагрузки, передаваемые колесами кранов на балки кранового пути, и другие необходимые для расчета данные должны приниматься в соответствии с требованиями ГОСТов на краны, а для нестандартных кранов в соответствии с данными, указанными в паспортах заводов-изготовигелей.
Примечание. Под крановым путем понимаются обе балки, несущие один мостовой кран, и все балки, несущие один подвесной кран (две балки — при одмопролетиом, три — при двухпролетном подвесном кране и т.л.).
4.3. Нормативная горизонтальная нагрузка, направленная вдоль кранового пути, вызываемая торможением моста электрического крана, должна приниматься равной 0.1 нормативной вертикальной нагрузки на тормозные колеса рассматриваемой стороны крана.
4.4. Нормативная горизонтальная нагрузка, направленная поперек кранового пути, вызываемая торможением электрической тележки, должна приниматься равной:
для кранов с гибким подвесом груза — 0,05 суммы номинальной грузоподъемности крана и веса тележки;
для кранов с жестким подвесом груза — 0,1 той же суммы.
Эта нагрузка учитывается при расчете поперечных рам зданий и балок крановых путей. При этом принимается, что она передается на одну балку кранового пути, распределяется поровну между всеми опирающимися на нее колесами крана и может бугть направлена как внутрь рассматриваемого пролета, так и наружу.
4.5. Нормативная горизонтальная нагрузка, направленная поперек кранового пути, вызываемая перекосами мостовых электрических кранов и не-параллельностью крановых путей (боковая сила), должна приниматься равной для каждого ходового колеса крана 0,1 нормативной вертикальной нагрузки на колесо.
Рассматриваемая нагрузка от всех колес одной стороны крана может быть направлена как внутрь рассчитываемого пролета здания, так и наружу. Эта нагрузка должна учитываться при расчете только балок крановых путей и их креплений к колоннам в зданиях с кранами весьма тяжелого режима работы, с литейными и другими кранами тяжелого режима работы металлургического производства; при этом нагрузка п. 4.4 не должна учитываться.
4.6. Горизонтальные нагрузки от торможения моста и тележки и боковая сила считаются приложенными в месте контакта ходовых колес крана с рельсом.

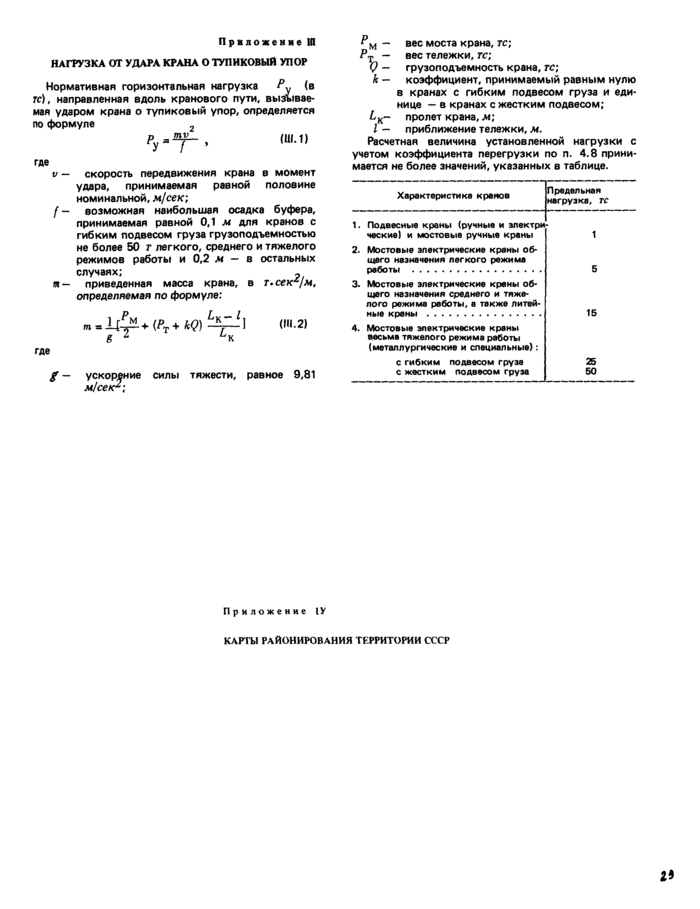

4.7. Нормативную горизонтальную нагрузку, направленную вдоль кранового пути, вызываемую ударом крана о тупиковый упор, допускается определять в соответствии с приложением III. Эта нагрузка должна учитываться только при расчете упоров и их креплений к балкам кранового пути.
4.8. Коэффициент перегрузки п для крановых нагрузок должен приниматься равным 1,2.
4.9. Расчетные вертикальные нагрузки от кранов тяжелого и весьма тяжелого режимов работы при расчете прочности балок кранового пути и их креплений к несущим конструкциям должны учитываться с коэффициентом динамичности, равным 1,1, если в нормах проектирования конструкций не приводится других данных.
4.10. Вертикальные нагрузки при расчете балок крановых путей должны учитываться от двух наиболее неблагоприятных по воздействию мостовых или подвесных кранов.
Примечание. При наличии лишь одного крема и при условии, что второй кран не будет установлен в течение эксплуатации сооружения, вертикальные нагрузки должны быть учтены от одного крана.
4.11. Вертикальная нагрузка для расчета рам, колонн, фундаментов и оснований в зданиях с мостовыми кранами в нескольких пролетах, расположенными в каждом пролете на одном ярусе, должна приниматься на каждом пути от двух наиболее неблагоприятных по воздействию кранов, а при учете совмещения в одном створе кранов разных пролетов — от четырех наиболее неблагоприятных по воздействию кранов.
4.12. Вертикальная нагрузка для расчета рам, колонн, стропильных и подстроп ильных конструкций, фундаментов и оснований в зданиях с подвесными кранами на одном или нескольких путях должна приниматься на каждом пути от двух неблагоприятных по воздействию кранов. При учете совмещения в одном створе подвесных кранов, работающих на разных пут
