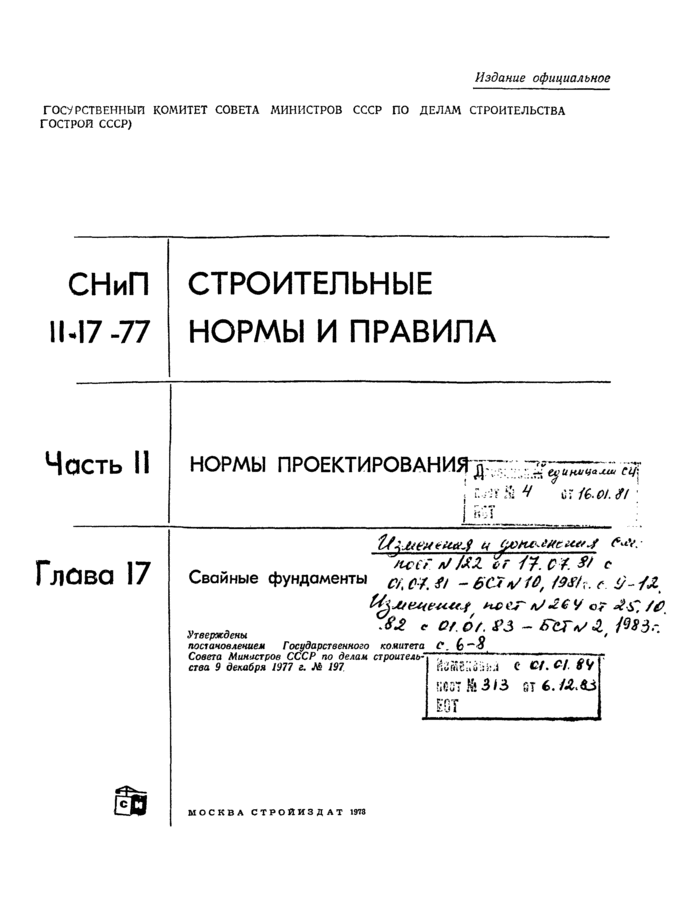

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

ГОССТРОЙ СССР

СНиП 11-17-77	СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Часть II	НОРМЫ ПРОЕКТИРОВАНИЯ
Глава 17	Свайные фундаменты
		Um:t ui и OJ.c&.oAifSt с/ cv.п ист а луз jw uis КТ з-ее, с.«

Издание официальное

ГОСУРСТВЕННЫП КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Г ОСТРОЙ СССР)

СНиП 11-17 -77	СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Часть II	НОРМЫ ПРОЕКТИРОВАНИЯ^ ; ч с? /6.01.9! : i гст_
Глава 17	it роккмс**’-/ ~лсс,- л//л-Л с г /7. Cf.S/ с Свайные фундаменты С/ с/ f, _ £>а) /9Sh. с !/- А tiЧлчче*и*.j tj£( V or №■ . .S£ c Of Of. S’3 — /Г&Гл/ A Утверждены /0 ‘ постановлением Государственного комитета С. [р
	совета министров ссс/’ по оелам строитель- — _ ства 9 декабря 1977 с. М 197 K382»&fcJ С С/. С/. *У ?;со* ft 3*3 бтб./4.ез ЮТ
	МОСКВА СТРОЯИЗДАТ 1978

УДК

Глава СНнП 11-17-77 «Свайные фундаменты» разработана ордена Трудового Красного Знамени Научно-исследовательским институтом оснований н подземных сооружений (НИИОСП) им. Н. М. Герссвзнова Госстроя СССР, институтом фунда-ментпроект Минмонтажспеистроя СССР н Всесоюзным научно-исследовательским институтом транспортного строительства (ЦНИИС) Минтрансстроя с участием Донецкого Промстройниипроскта, НИИЖБ. НИИСК, ПНИИИС. Ростовского Промстройниипроек-та. ЦНИИпромзданий и ЦНИИСК нм. В. А. Кучеренко Госстроя СССР. МЙСИ им. В. В Куйбышева Минвуза СССР. НИИпромсгрон Минпромстроя СССР. МИИТ и ЛИИЖТ МПС. ЦНИИЭПсельстроя Миксельстроя СССР. ВНИМИ Минуглепрома СССР, институтов Гидропроект им. С. Я. Жука и Энергосстьпроект Минэнерго СССР, КИСИ н ДИСИ Минвуза Украинской ССР и института Эстпромпроскт Госстроя Эстонской ССР.

С введением н действие главы СНиП II-17-77 с I января 1979 г. утрачивают силу: глава СНнП П-Б.5-67 (издания 1968 г.) и П-Б.5-67 • (издания 1971 г.) «Свайные фундаменты. Нормы проектирования*.

изменение главы СНиП П-Б.5-67, утвержденное постановлением Госстроя СССР от 20 августа 1970 г. № 112;

изменения главы СНиП П-Б.5-67 *, утвержденные постановлениями Госстроя СССР от 5 июля 1971 г. X? 84. от 1 октября 1971 г. № 163, от 25 сентября 1972 г. Л» 181 и от 5 мая 1975 г. М 69;

глава СНиП ЬБ.3-62 «Фундаменты и опоры кз свай и цилиндрических оболочек. Сборные конструкции*;¹

раздел 5 «Особенности проектирования свайиых фундаментов на водонасыщенных заторфовэнных грунтах* «Инструкции по проектированию оснований и фундаментов зданий и сооружений, возводимых на заторфованных территориях* (СП 475-75).

Редакторы: инж. Л. Е. Темкин (Госстрой СССР), кандидаты техн. наук Б. В. Ба-холдин. Н. Ь. Экимян (НИИОСП им. Гсрсевановз Госстроя СССР), канд. техн. наук Ю. Г. Трофиленлоо. инженеры А. А. Ободовский н Р. Е. Xанин (Фундзмснтпроехт Минмонтажспеистроя СССР), д-р техн. наук А. А. Луга и кандидаты техн. наук /У. М. Г лотов и К. С. Заориев (ЦНИИС Минтрансстроя).

^С 5г’«7Йг ^|,НСТРУ*^Т— — нормат., I »ып. — 1Д-Л

© Стройиздат, 1978

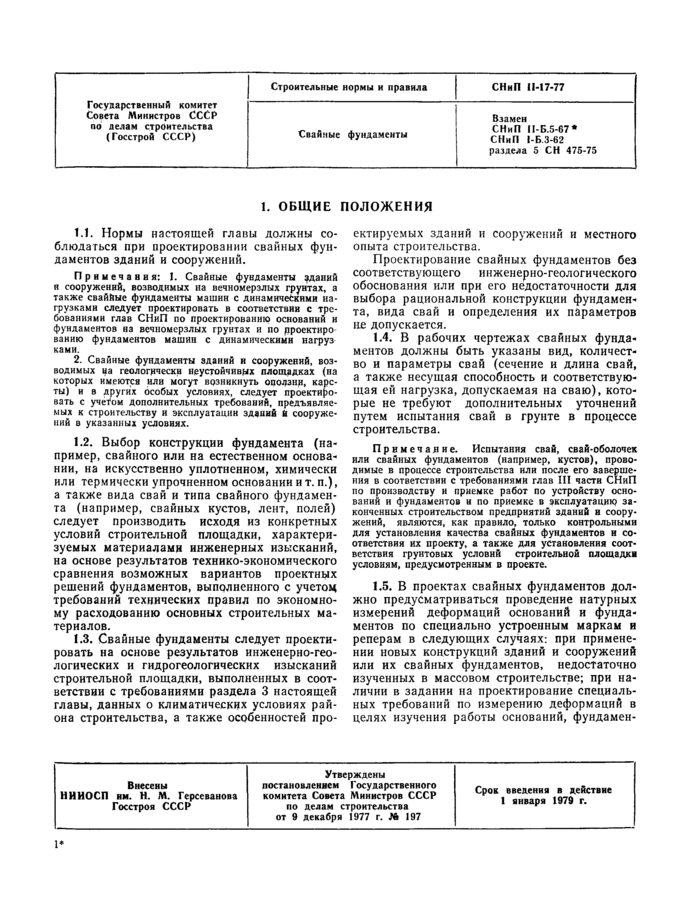

Государственный комитет	Строительные нормы и правила	СНиП 11-17-77
Совета Министров СССР		Взамен
по делам строительства		СНиП Н-Б.5-67•
(Госстрой СССР)		СНиП 1-БЗ-62 раздела 5 СН 475-75

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.    Нормы настоящей главы должны соблюдаться при проектировании свайных фундаментов зданий и сооружений.

Примечания: 1. Свайные фундаменты зданий и сооружений, возводимых на вечномерзлых грунтах, а также сваййыс фундаменты машин с динамическими нагрузками следует проектировать в соответствии с требованиями глав СНиП по проектированию оснований н фундаментов на вечномерзлых грунтах и по рросктиро ванию фундаментов машин с динамическими нагруз ками.

2. Свайные фундаменты зданий и сооружений, возводимых на геологически неустойчивых площадках (на которых имеются или могут возникнуть оползни, карсты) и в других особых условиях, следует проектировать с учетом дополнительных требований, предъявляемых к строительству и эксплуатации здаиий и сооружений в указанных условиях.

1.2.    Выбор конструкции фундамента (например, свайного или на естественном основании, на искусственно уплотненном, химически или термически упрочненном основании и т. п.), а также вида свай и типа свайного фундамента (например, свайных кустов, лент, полей) следует производить исходя из конкретных условий строительной площадки, характеризуемых материалами инженерных изысканий, на основе результатов технико-экономического сравнения возможных вариантов проектных решений фундаментов, выполненного с учетом требований технических правил по экономному расходованию основных строительных материалов.

1.3.    Свайные фундаменты следует проектировать на основе результатов инженерно-геологических и гидрогеологических изысканий строительной площадки, выполненных в соответствии с требованиями раздела 3 настоящей главы, данных о климатических условиях района строительства, а также особенностей про

ектируемых зданий и сооружений и местного опыта строительства.

Проектирование свайных фундаментов без соответствующего инженерно-геологического обоснования или при его недостаточности для выбора рациональной конструкции фундамента, вида свай и определения их параметров не допускается.

1.4.    В рабочих чертежах свайных фундаментов должны быть указаны вид, количество и параметры свай (сечение и длина свай, а также несущая способность и соответствующая ей нагрузка, допускаемая на сваю), которые не требуют дополнительных уточнений путем испытания свай в грунте в процессе строительства.

Примечание. Испытания свай, свай-оболочек или свайных фундаментов (например, кустов), проводимые в процессе строительства или после его ваверше-ния в соответствии с требованиями глав III части СНиП по производству и приемке работ по устройству оснований и фундаментов и по приемке в эксплуатацию законченных строительством предприятий зданий и сооружений, являются, как правило, только контрольными для установления качества свайных фундаментов и соответствия их проекту, а также для установления соответствия грунтовых условий строительной площадка условиям, предусмотренным в проекте.

1.5.    В проектах свайных фундаментов должно предусматриваться проведение натурных измерений деформаций оснований н фундаментов по специально устроенным маркам и реперам в следующих случаях: при применении новых конструкций зданий и сооружений или их свайных фундаментов, недостаточно изученных в массовом строительстве; при наличии в задании на проектирование специальных требований по измерению деформаций в целях изучения работы оснований, фундаысн-

В несены

НИИОСП нм. Н. М. Герсеванова Госстроя СССР

Утверждены постановлением Государственного комитета Совета Министров СССР по деаам строительства от 9 декабря 1977 г. М 197

Срок введения в действие I января 1979 г.

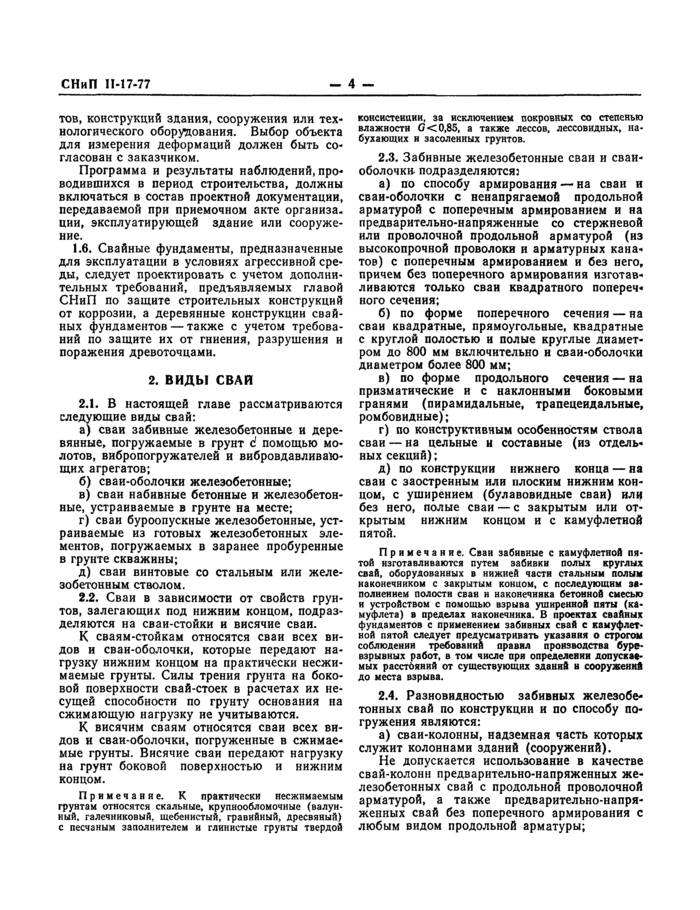

тов, конструкций здания, сооружения или технологического оборудования. Выбор объекта для измерения деформаций должен быть согласован с заказчиком.

Программа и результаты наблюдений, проводившихся в период строительства, должны включаться в состав проектной документации, передаваемой при приемочном акте организа. ими, эксплуатирующей здание или сооружение.

1.6. Свайные фундаменты, предназначенные для эксплуатации в условиях агрессивной среды, следует проектировать с учетом дополнительных требований, предъявляемых главой СНнП по защите строительных конструкций от коррозии, а деревянные конструкции свайных фундаментов — также с учетом требований по защите их от гниения, разрушения н поражения древоточцами.

2. ВИДЫ СВАИ

2.1.    В настоящей главе рассматриваются следующие виды свай:

а)    сваи забивные железобетонные и деревянные, погружаемые в грунт d помощью молотов, вибропогружателей и вибровдавливающих агрегатов;

б)    сваи-оболочки железобетонные;

в)    сваи набивные бетонные и железобетонные, устраиваемые в грунте на месте;

г)    сваи буроопускные железобетонные, устраиваемые из готовых железобетонных элементов, погружаемых в заранее пробуренные в грунте скважины;

д)    сваи винтовые со стальным или железобетонным стволом.

2.2.    Сван в зависимости от свойств грунтов, залегающих под нижним концом, подразделяются на сваи-стойки и висячие сваи.

К сваям-стойкам относятся сваи всех видов и сваи-оболочки, которые передают нагрузку нижним концом на практически несжимаемые грунты. Силы трения грунта на боковой поверхности свай-стоек в расчетах их несущей способности по грунту основания па сжимающую нагрузку не учитываются.

К висячим сваям относятся сваи всех видов и сваи-оболочки, погруженные в сжимаемые грунты. Висячие сваи передают нагрузку на грунт боковой поверхностью и нижним концом.

Примечание. К практически несжимаемым грунтам относятся скальные, крупнообломочные (валунный. галечниковый. щебенистый, гравийный, дресвяный) с песчаным заполнителем и глинистые грунты твердой

консистенции, за исключением покровных со степенью влажности С <0.65, а также лессов, лессовидных, набухающих и засоленных грунтов.

2.3.    Забивные железобетонные сваи и сваи-оболочк» подразделяются:

а)    по способу армирования — на сваи и сваи-оболочки с нснапрягаемой продольной арматурой с поперечным армированием и на предварительно-напряженные со стержневой или проволочной продольной арматурой (из высокопрочной проволоки и арматурных канатов) с поперечным армированием и без него, причем без поперечного армирования изготавливаются только сван квадратного поперечного сечения;

б)    по форме поперечного сечения — на сваи квадратные, прямоугольные, квадратные с круглой полостью и полые круглые диаметром до 800 мм включительно и сваи-оболочки диаметром более 800 мм;

в)    по форме продольного сечения — на призматические и с наклонными боковыми гранями (пирамидальные, трапецеидальные, ромбовидные);

г)    по конструктивным особенностям ствола сваи — на цельные н составные (из отдельных секций);

д)    по конструкции нижнего конца — на сваи с заостренным или плоским нижним концом, с уширением (булавовидные сваи) или без него, полые сваи — с закрытым или открытым нижним концом и с камуфлетной пятой.

Примечание. Сван забивные с камуфлетной пятой изготавливаются путем забивки полых круглых свай, оборудованных в нижней частя стальным полым наконечником с закрытым концом, с последующим заполнением полости сваи н наконечника бетонной смесью и устройством с помощью взрыва уширенной пяты (камуфлета) в пределах наконечника. В проектах свайных фундаментов с применением забивных свай с камуфлет-ной пятой следует предусматривать указания о строгом соблюдения требований правил производства буровзрывных работ, в том числе оря определении допускаемых расстояний от существующих зданий и сооружений до места взрыва.

2.4.    Разновидностью забивных железобетонных свай по конструкции и по способу погружения являются:

а) сван-колонны, надземная часть которых служит колоннами зданий (сооружений).

Не допускается использование в качестве свай-колонн предварительно-напряженных железобетонных свай с продольной проволочной арматурой, а также предварительно-напряженных свай без поперечного армирования с любым видом продольной арматуры;

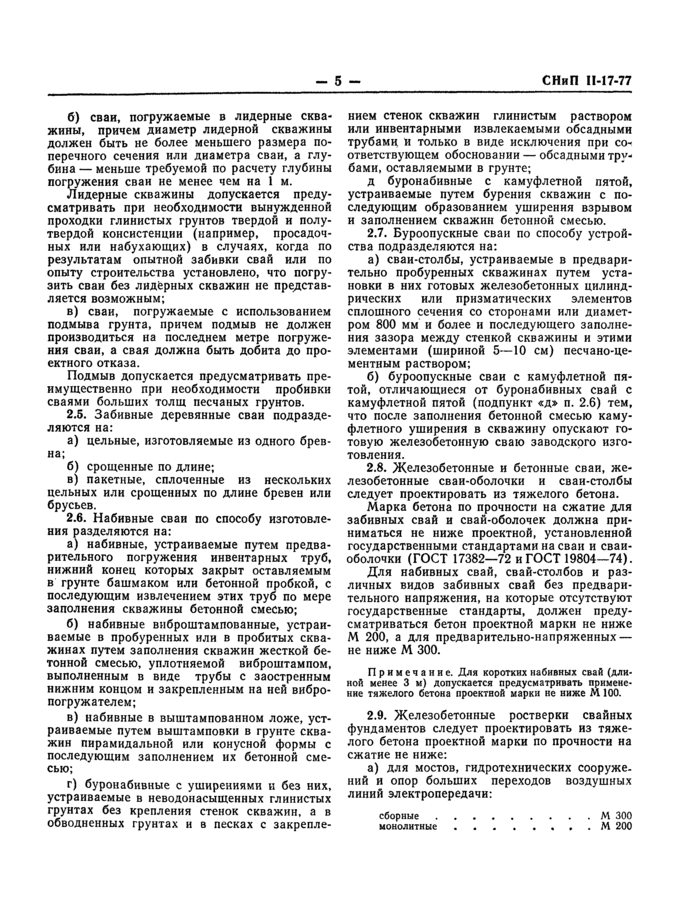

б)    сваи, погружаемые в лидерные скважины, причем диаметр лидерной скважины должен быть не более меньшего размера поперечного сечения или диаметра сваи, а глубина — меньше требуемой по расчету глубины погружения сваи не менее чем на 1 м.

Лидерные скважины допускается предусматривать при необходимости вынужденной проходки глинистых грунтов твердой и полутвердой консистенции (например, просадоч-ных или набухающих) в случаях, когда по результатам опытной забивки свай или по опыту строительства установлено, что погрузить сваи без лидерных скважин не представляется возможным;

в)    сван, погружаемые с использованием подмыва грунта, причем подмыв не должен производиться на последнем метре погружения сваи, а свая должна быть добита до проектного отказа.

Подмыв допускается предусматривать преимущественно при необходимости пробивки сваями больших толщ песчаных грунтов.

2.5.    Забивные деревянные сваи подразделяются на:

а)    цельные, изготовляемые из одного бревна;

б)    срощенные по длине;

в)    пакетные, сплоченные из нескольких цельных или срощенных по длине бревен или брусьев.

2.6.    Набивные сваи по способу изготовления разделяются на:

а)    набивные, устраиваемые путем предварительного погружения инвентарных труб, нижний конец которых закрыт оставляемым в грунте башмаком или бетонной пробкой, с последующим извлечением этих труб по мере заполнения скважины бетонной смесью;

б)    набивные внброштампованные, устраиваемые в пробуренных или в пробитых скважинах путем заполнения скважин жесткой бетонной смесью, уплотняемой виброштампом, выполненным в виде трубы с заостренным нижним концом и закрепленным на ней вибропогружателем;

в)    набивные в выштампованном ложе, устраиваемые путем выштамповки в грунте скважин пирамидальной или конусной формы с последующим заполнением их бетонной смесью;

г)    буронабивные с уширениями и без них, устраиваемые в неводонасыщенных глинистых грунтах без крепления стенок скважин, а в обводненных грунтах и в песках с закрепле

нием стенок скважин глинистым раствором или инвентарными извлекаемыми обсадными трубами и только в виде исключения при соответствующем обосновании — обсадными трубами, оставляемыми в грунте;

д буронабивные с камуфлетной пятой, устраиваемые путем бурения скважин с последующим образованием уширения взрывом и заполнением скважин бетонной смесью.

2.7.    Буроопускные сван по способу устройства подразделяются на:

а)    сваи-столбы, устраиваемые в предварительно пробуренных скважинах путем установки в них готовых железобетонных цилиндрических или призматических элементов сплошного сечения со сторонами или диаметром 800 мм и более и последующего заполнения зазора между стенкой скважины и этими элементами (шириной 5—10 см) песчано-цементным раствором;

б)    буроопускные сваи с камуфлетной пятой, отличающиеся от буронабивных свай с камуфлетной пятой (подпункт «д» п. 2.6) тем, что после заполнения бетонной смесью каму-флетного уширения в скважину опускают готовую железобетонную сваю заводского изготовления.

2.8.    Железобетонные и бетонные сваи, железобетонные сваи-оболочки и сваи-столбы следует проектировать из тяжелого бетона.

Марка бетона по прочности на сжатие для забивных свай и свай-оболочек должна приниматься не ниже проектной, установленной государственными стандартами на сваи и сваи-оболочки (ГОСТ 17382-72 и ГОСТ 19804 —74).

Для набивных свай, свай-столбов и различных видов забивных свай без предварительного напряжения, на которые отсутствуют государственные стандарты, должен предусматриваться бетон проектной марки не ниже М 200, а для предварительно-напряженных — не ниже М 300.

Примечание. Для коротких набивных свай (длиной менее 3 м) допускается предусматривать применение тяжелого бетона проектной марки не ниже М 100.

2.9.    Железобетонные ростверки свайных фундаментов следует проектировать из тяжелого бетона проектной марки по прочности на сжатие не ниже:

а) для мостов, гидротехнических сооруже-ний и опор больших переходов воздушных линий электропередачи:

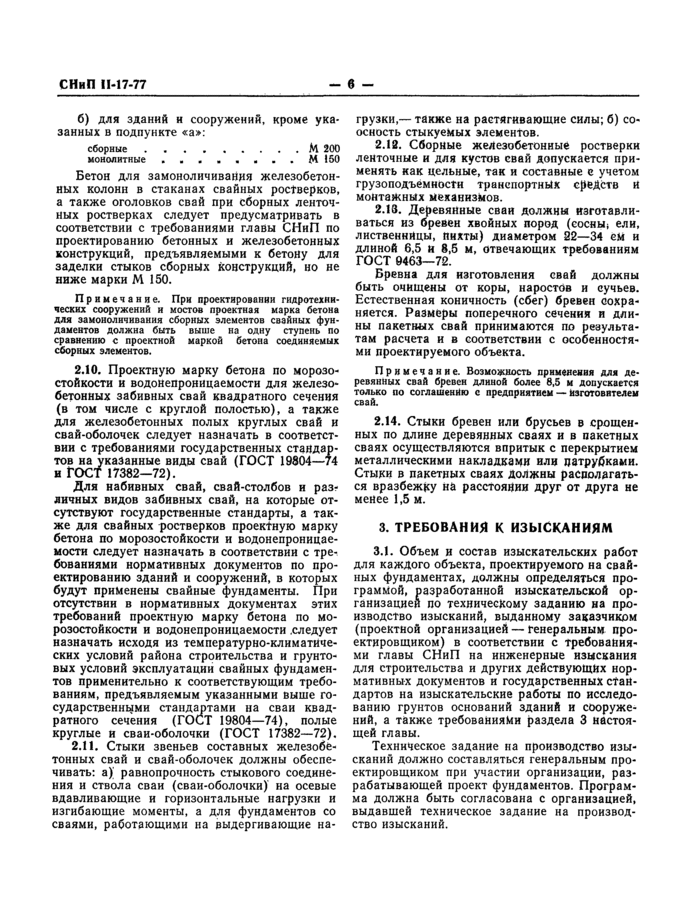

сборные………М    300

монолитные …..М    200

б) для зданий и сооружений, кроме указанных в подпункте «а»:

сборные………М    200

монолитные …….М    150

Бетон для замоноличивания железобетонных колонн в стаканах свайных ростверков, а также оголовков свай при сборных ленточных ростверках следует предусматривать в соответствии с требованиями главы СНиП по проектированию бетонных и железобетонных конструкций, предъявляемыми к бетону для заделки стыков сборных конструкций, но не ниже марки М 150.

Примечание. При проектироаанни гидротехнических сооружений и мостов проектная марка бетона для замоноличивания сборных элементов свайных фундаментов должна быть выше на одну ступень по сравнению с проектной маркой бетона соединяемых сборных элементов.

2.10.    Проектную марку бетона по морозостойкости и водонепроницаемости для железобетонных забивных свай квадратного сечения (в том числе с круглой полостью), а также для железобетонных полых круглых свай и свай-оболочек следует назначать в соответствии с требованиями государственных стандартов на указанные виды свай (ГОСТ 19804—/4 н ГОСТ 17382-72).

Для набивных свай, свай-столбов н различных видов забивных свай, на которые отсутствуют государственные стандарты, а также для свайных ростверков проектную марку бетона по морозостойкости н водонепроницаемости следует назначать в соответствии с требованиями нормативных документов по проектированию зданий и сооружений, в которых будут применены свайные фундаменты. При отсутствии в нормативных документах этих требований проектную марку бетона по морозостойкости и водонепроницаемости .следует назначать исходя из температурно-климатических условий района строительства и грунтовых условий эксплуатации свайных фундаментов применительно к соответствующим требованиям, предъявляемым указанными выше государственными стандартами на сваи квадратного сечения (ГОСТ 19804-74), полые круглые и сваи-оболочки (ГОСТ 17382-72).

2.11.    Стыки звеньев составных железобетонных свай и свай-оболочек должны обеспечивать: а) равнопрочность стыкового соединения и ствола сваи (сваи-оболочки) на осевые вдавливающие и горизонтальные нагрузки и изгибающие моменты, а для фундаментов со сваями, работающими на выдергивающие на

грузки,— также на растягивающие силы; б) соосность стыкуемых элементов.

2.12.    Сборные железобетонные ростверки ленточные и для кустов свай допускается применять как цельные, так и составные е учетом грузоподъемности транспортных средств и монтажных механизмов.

2.13.    Деревянные сваи должны изготавливаться из бревен хвойных пород (сосны₄ ели, лиственницы, пихты) диаметром 22—34 ем и длиной 6,5 и 8,5 м, отвечающих требованиям ГОСТ 9463-72.

Бревна для изготовления свай должны быть очищены от коры, наростов и сучьев. Естественная коничность (сбег) бревен сохраняется. Размеры поперечного сечения и длины пакетных свай принимаются по результатам расчета и в соответствии с особенностями проектируемого объекта.

Примечание. Возможность применения для деревянных свай бревен длиной более 8.5 м допускается только по соглашению с предприятием — изготовителем

свай.

2.14.    Стыки бревен или брусьев в ерошенных по длине деревянных сваях и в пакетных сваях осуществляются впритык с перекрытием металлическими накладками или патрубками. Стыки в пакетных сваях должны располагаться вразбежку на расстоянии друг от друга не менее 1,5 м.

3. ТРЕБОВАНИЯ К ИЗЫСКАНИЯМ

3.1. Объем и состав изыскательских работ для каждого объекта, проектируемого на свайных фундаментах, должны определяться программой, разработанной изыскательской организацией по техническому заданию на производство изысканий, выданному заказчиком (проектной организацией — генеральным проектировщиком) в соответствии с требованиями главы СНиП на инженерные изыскания для строительства и других действующих нормативных документов и государственных стандартов на изыскательские работы по исследованию грунтов оснований зданий и сооружений, а также требованиями раздела 3 настоящей главы.

Техническое задание на производство изысканий должно составляться генеральным проектировщиком при участии организации, разрабатывающей проект фундаментов. Программа должна быть согласована с организацией, выдавшей техническое задание на производство изысканий.

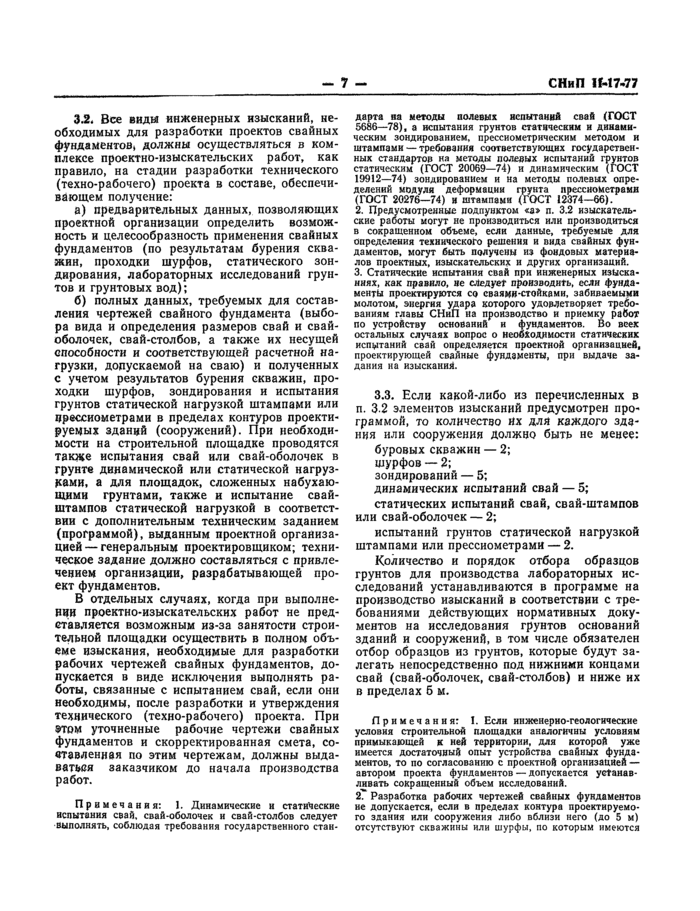

3.2. Все виды инженерных изысканий, необходимых для разработки проектов свайных фундаментов, должны осуществляться в комплексе проектно-изыскательских работ, как правило, на стадии разработки технического (техно-рабочего) проекта в составе, обеспечивающем получение:

а)    предварительных данных, позволяющих проектной организации определить возможность и целесообразность применения свайных фундаментов (по результатам бурения скважин, проходки шурфов, статического зондирования, лабораторных исследований грунтов и грунтовых вод);

б)    полных данных, требуемых для составления чертежей свайного фундамента (выбора вида и определения размеров свай и свай-оболочек, свай-столбов, а также их несущей способности и соответствующей расчетной нагрузки, допускаемой на сваю) и полученных с учетом результатов бурения скважин, проходки шурфов, зондирования и испытания грунтов статической нагрузкой штампами или прессиометрами в пределах контуров проектируемых зданий (сооружений). При необходимости на строительной площадке проводятся также испытания свай или свай-оболочек в грунте динамической или статической нагрузками, а для площадок, сложенных набухающими грунтами, также и испытание свай-штампов статической нагрузкой в соответствии с дополнительным техническим заданием (программой), выданным проектной организацией— генеральным проектировщиком; техническое задание должно составляться с привлечением организации, разрабатывающей проект фундаментов.

В отдельных случаях, когда при выполнении проектно-изыскательских работ не представляется возможным из-за занятости строительной площадки осуществить в полном объеме изыскания, необходимые для разработки рабочих чертежей свайных фундаментов, допускается в виде исключения выполнять работы, связанные с испытанием свай, если они необходимы, после разработки и утверждения технического (техно-рабочего) проекта. При этом уточненные рабочие чертежи свайных фундаментов и скорректированная смета, составленная по этим чертежам, должны выдаваться заказчиком до начала производства работ.

Примечания:    1.    Динамические    и    статические

испытания саай, спай-оболочек и свай-столбов следует выполнять, соблюдая требования государственного стан

дарта на методы полевых испытаний свай (ГОСТ 5686-78), а испытания грунтов статическим и динамическим зондированием, прсссиометркческим методом и штампами — требования соответствующих государственных стандартов на методы полевых испытаний грунтов статическим (ГОСТ 20069-74) и динамическим (ГОСТ 19912—74) зондированием и на методы полевых определений модуля деформации грунта пресснометрвин (ГОСТ 20276-74) и штампами (ГОСТ 12374 -66).

2.    Предусмотренные подпунктом «а> п. 3.2 изыскательские работы могут не производиться или производиться в сокращенном объеме, если данные, требуемые для определения технического решения и вида свайных фундаментов. могут быть получены из фондовых материалов проектных, изыскательских и других организаций.

3.    Статические испытания свай при инженерных изысканиях, как правило, не следует производить, если фундаменты проектируются со сваями-стойками, забиваемыми молотом, анергия удара которого удовлетворяет требованиям главы СНиП на производство и приемку работ по устройству оснований и фундаментов. Во веек остальных случаях вопрос о необходимости статических испытаний саай определяется проектной организацией, проектирующей свайные фундаменты, при выдаче задания на изыскания.

3.3. Если какой-либо из перечисленных в п. 3 2 элементов изысканий предусмотрен программой, то количество нх для каждого здания или сооружения должно быть не менее: буровых скважин — 2; шурфов — 2; зондирований — 5; динамических испытаний свай — 5; статических испытаний свай, свай-штампов или свай-оболочск — 2;

испытаний грунтов статической нагрузкой штампами или прессиометрами — 2.

Количество и порядок отбора образцов грунтов для производства лабораторных исследований устанавливаются в программе на производство изысканий в соответствии с требованиями действующих нормативных документов на исследования грунтов оснований зданий и сооружений, в том числе обязателен отбор образцов из грунтов, которые будут залегать непосредственно под нижними концами свай (свай-оболочек, свай-столбов) и ниже их в пределах 5 м.

Примечания: I. Если инженерно-геологические условия строительной площадки аналогичны условиям примыкающей к ней территории, для которой уже имеется достаточный опыт устройства свайных фундаментов, то по согласованию с проектной организацией — автором проекта фундаментов— допускается устанавливать сокращенный объем исследований.

2′ Разработка рабочих чертежей свайных фундаментов не допускается, если в пределах контура проектируемого здания или сооружения либо вблизи него (до 5 и) отсутствуют скважины или шурфы, по которым имеются

результаты лабораторных определений физико-механических свойств грунтов.

3.4.    Глубину бурения скважин, предусматриваемую в программе изыскательских работ с учетом конкретных ннжеверно-геологнче-скнх условий строительной площадки и характера проектируемых зданий (сооружений), следует назначать ниже проектируемой глубины погружения нижнего конца свай, свай-оболочек и свай-столбов в нескальных грунтах, как правило, не менее чем на 5 м.

Для каркасных зданий и сооружений с нагрузкой на куст висячих свай и свай-оболочек более 300 тс, а также при сплошном свайном поле под всем сооружением глубину бурения 50% количества скважин следует назначать ниже проектируемой глубины погружения нижнего конца свай или свай-оболочек, как правило, не мене? чем на 10 м.

При необходимости опирания или заглубления свай, свай-оболочек и свай-столбов в скальные грунты глубина бурения скважин должна быть не менее чем на 1,5 м ниже конца свай, свай-оболочек и свай-столбов. При наличии в скальных грунтах карста, прослоек нескального грунта и других местных ослаблений грунтов количество и глубина скважин назначаются по программе изыскательских работ исходя из особенностей инженерно-геологических условий исследуемой строительной площадки.

Примечания: 1. В техническом задании на производство изысканий ориентировочную длину свай, свай-оболочек н свай-столбов для назначения глубины бурения скважин допускается определять по данным о грунтах, полученным из фондовых материалов ранее проведенных инженерно-геологических изысканий или по аналогичным фундаментам смежных зданий и сооружений.

2. Для свай, работающих только на выдергивание, глубину буровых скважин и зондирования при изысканиях допускается принимать на 1 м ниже конца свай.

3.5.    Плотность песчаных грунтов должна определяться в условиях природного залегания по данным зондирования в соответствии с требованиями государственных стандартов на методы полевого испытания грунтов статическим (ГОСТ 20069-74) и динамическим (ГОСТ 19912-74) зондированием или в случае, когда это возможно,— по результатам испытания образцов грунтов ненарушенной структуры, отобранных из шурфов или скважин в соответствии с требованиями нормативных документов на исследование грунтов оснований зданий и сооружений.

4. ОСНОВНЫЕ УКАЗАНИЯ ПО РАСЧЕТУ

4.1.    Расчет свайных фундаментов и их оснований должен производиться по предельным состояниям двух групп:

а)    по первой группе:

по прочности конструкций свай, свай-оболочек и свай-столбов (ниже в настоящем разделе именуемых для краткости общим названием «сваи»), а также свайных ростверков (п. 4.2 настоящей главы);

по несущей способности грунта основания свайных фундаментов и свай (п. 4.3 настоящей главы);

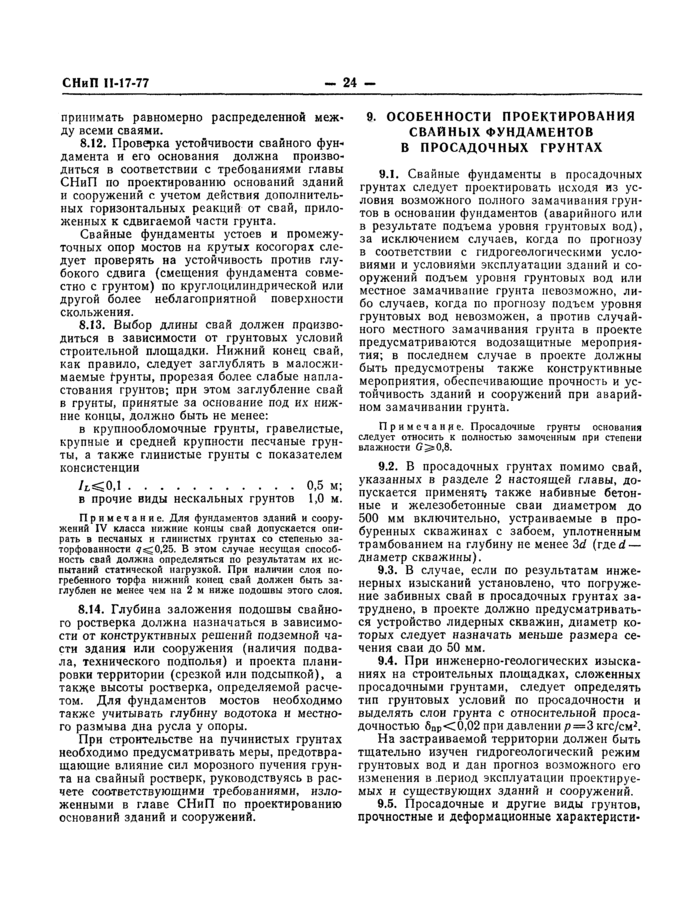

по устойчивости (несущей способности) оснований свайных фундаментов в целом, ,если на них передаются горизонтальные нагрузки (подпорные стены, фундаменты распорных конструкций и др.) или если основания ограничены откосами, либо сложены крутопадающими слоями грунта (п. 8.12 настоящей главы);

б)    по второй группе:

по осадкам оснований свайных фундаментов от вертикальных нагрузок (пп. 4.4, 7.1 и 7.2 настоящей главы);

по перемещениям свай (вертикальным, горизонтальным Д_г и углам поворота головы свай У) совместно с грунтом оснований от действия вертикальных, горизонтальных нагрузок и моментов (приложение к настоящей главе);

по образованию или раскрытию трещин в элементах железобетонных конструкций свайных фундаментов (п. 4.2 настоящей главы).

4.2.    Расчет по прочности конструкций свай и свайных ростверков должен производиться в зависимости от их материала (железобетон, бетон, древесина) соответственно по главе СНиП по проектированию бетонных и железобетонных или по главе СНиП по проектированию деревянных конструкций, а в необходимых случаях также по главам СНиП по проектированию мостов и труб и по проектированию бетонных н железобетонных конструкций гидротехнических сооружений с учетом дополнительных требований, изложенных в пп. 4.6, 5.2 и 5.3 и в приложении к настоящей главе.

Расчет элементов железобетонных конструкций свайных фундаментов по образованию и раскрытию трещин должен производиться в соответствии с требованиями главы СНиП по проектированию бетонных и железобетонных конструкций, а в необходимых случаях также

и в соответствии с требованиями главы СНиП по проектированию бетонных и железобетонных конструкций гидротехнических сооружений.

4.3. Свайные фундаменты и сваи по несущей способности грунтов основания должны рассчитываться по формуле

*<•£-/>,    (О

где N — расчетная нагрузка, тс, передаваемая на сваю (продольное усилие, возникающее в ней от расчетных нагрузок, действующих на фундамент при наиболее невыгодном их сочетании), определяемая в соответствии с указаниями раздела 8 настоящей главы;

Ф — расчетная несущая способность грунта основания одиночной сваи, тс. называемая в дальнейшем для краткости «несущей способностью сваи», определяемая в соответствии с указаниями разделов 5 и 6 настоящей главы;

Да — коэффициент надежности, принимаемый равным:

а)    если несущая способность сваи определена расчетом, в том числе по результатам динамических испытаний свай, выполненных без учета упругих деформаций грунта,—1,4;

б)    если несущая способность сваи определена по результатам полевых испытаний статической нагрузкой или расчета по результатам статического зондирования грунта, а также по результатам динамических испытаний свай, выполненных с учетом упругих деформаций грунта,——1,25;

в)    для фундаментов мостов при высоком ростверке коэффициент надежности принимается в зависимости от общего количества свай в фундаменте под опору:

при 21 свае	и более	Да к 1.4
от 11 до 20 свай		1.6
» 6 » 10	»	Да -1.65
» 1 * 5	»	Да “ 1.75

Р — расчетная нагрузка, тс, допускаемая на сваю*.

Примечания: 1. При расчете свай всех видов на выдергивание, а свай-оболочек и свай-столбов также и на вдавливание к расчетной нагрузке или к продольному усилию, возникающему в них от расчетной нагрузки, передаваемой на сваю N, тс, следует прибавлять собственный вес сваи, сваи-оболочки или сваи-столба.

2. Если расчет свайных фундаментов производится с учетом ветровых и крановых нагрузок, то передаваемую на крайние сваи расчетную нагрузку разрешаетс
