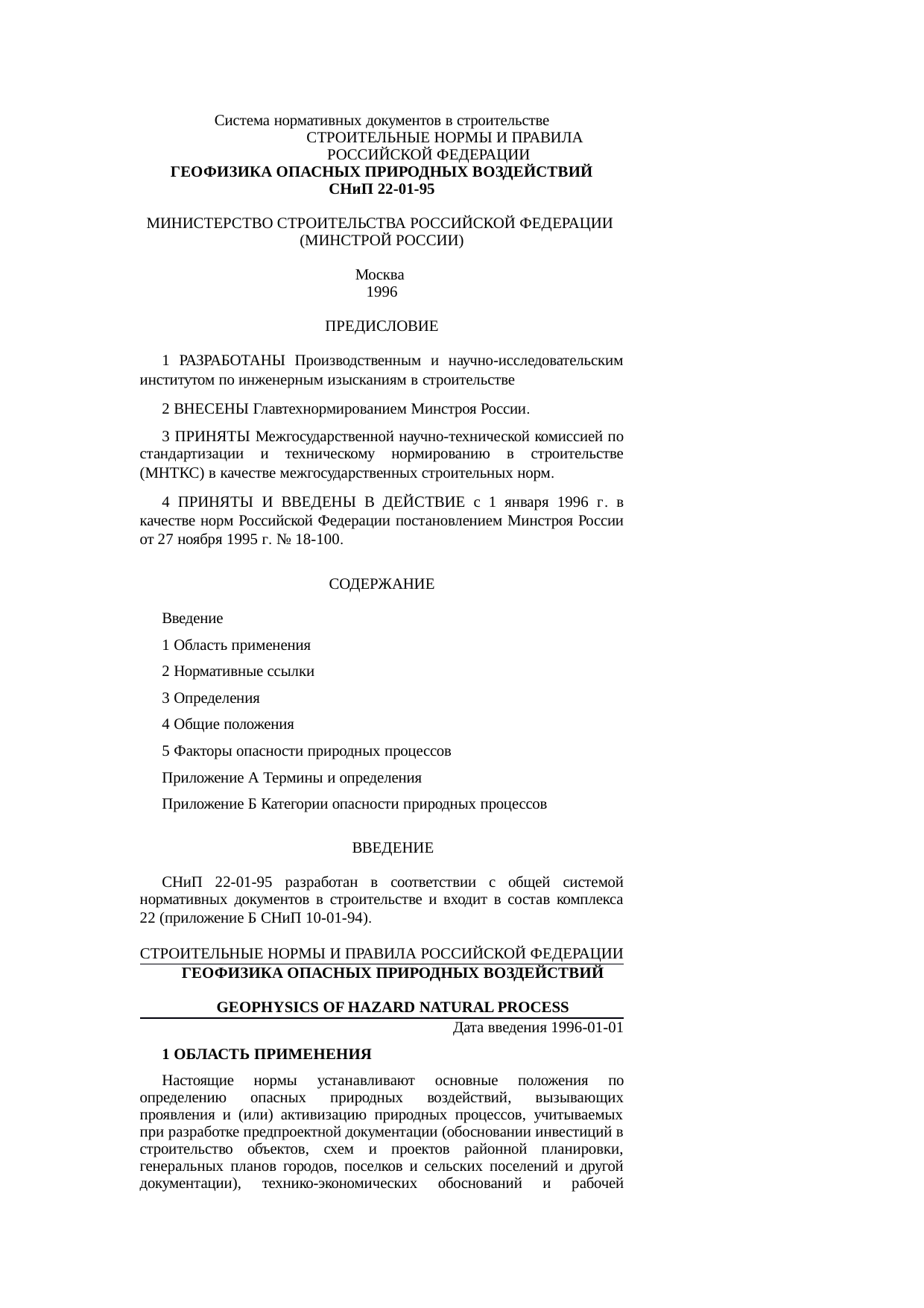

Система нормативных документов в строительстве

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
РОССИЙСКОЙ ФЕДЕРАЦИИ

ГЕОФИЗИКА
ОПАСНЫХ ПРИРОДНЫХ ВОЗДЕЙСТВИЙ

СНиП 22-01-95

МИНИСТЕРСТВО СТРОИТЕЛЬСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
(МИНСТРОЙ РОССИИ)

Москва

1996

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНЫ Производственным и научно-исследовательским институтом по инженерным изысканиям в строительстве.

2 ВНЕСЕНЫ Главтехнормированием Минстроя России.

3 ПРИНЯТЫ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) в качестве межгосударственных строительных норм.

4 ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ с 1 января 1996 г. в качестве норм Российской Федерации постановлением Минстроя России от 27 ноября 1995 г. № 18-100.

СОДЕРЖАНИЕ

Введение. 1

1 Область применения. 2

2 Нормативные ссылки. 2

3 Определения. 2

4 Общие положения. 2

5 Факторы опасности природных процессов. 3

Приложение А. Термины и определения. 3

Приложение Б. Категории опасности природных процессов. 4

ВВЕДЕНИЕ

СНиП 22-01-95 разработан в соответствии с общей системой нормативных документов в строительстве и входит в состав комплекса 22 (приложение Б СНиП 10-01-94).

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА РОССИЙСКОЙ ФЕДЕРАЦИИ

ГЕОФИЗИКА ОПАСНЫХ ПРИРОДНЫХ ВОЗДЕЙСТВИЙ

GEOPHYSICS OF HAZARD NATURAL PROCESS

Дата введения 1996-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие нормы устанавливают основные положения по определению опасных природных воздействий, вызывающих проявления и (или) активизацию природных процессов, учитываемых при разработке предпроектной документации (обосновании инвестиций в строительство объектов, схем и проектов районной планировки, генеральных планов городов, поселков и сельских поселений и другой документации), технико-экономических обоснований и рабочей документации на строительство зданий и сооружений, а также схем (проектов) их инженерной защиты.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящих нормах и правилах использованы ссылки на следующие нормативные документы:

СНиП 10-01-94 «Система нормативных документов в строительстве. Основные положения».

СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений.»

СНиП 1.02.07-87 «Инженерные изыскания для строительства».

СНиП 2.01.01-82 «Строительная климатология и геофизика».

СНиП 2.01.15-90 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения проектирования».

СНиП 2.06.15-85 «Инженерная защита территорий от затопления и подтопления».

СНиП II-7-81* «Строительство в сейсмических районах».

3 ОПРЕДЕЛЕНИЯ

Термины и определения приведены в приложении А.

4 ОБЩИЕ ПОЛОЖЕНИЯ

4.1 При проектировании, строительстве и эксплуатации зданий и сооружений, а также при проектировании их инженерной защиты необходимо выявлять геофизические воздействия, вызывающие проявления и (или) активизацию опасных природных (геологических, гидрометеорологических и др.) процессов.

Опасные геофизические воздействия следует выявлять в соответствии с требованиями СНиП 1.02.07-87, СНиП 2.01.15-90, СНиП II-7-81* и СНиП 2.06.15-85.

Примечание — Схематические карты проявления и развития ряда опасных природных процессов приведены в СНиП 2.01.01-82.

4.2 Оценка опасности возникновения геофизических воздействий в литосфере, гидросфере и атмосфере должна проводиться на основе использования опубликованных и фондовых данных о состоянии природной среды, материалов комплексных инженерных изысканий, включающих прогноз взаимодействия проектируемых объектов с окружающей средой, и исходных данных для разработки предпроектной и проектной документации в соответствии с требованиями СНиП 11-01-95, СНиП II-7-81* и СНиП 2.01.01-82.

4.3 При выявлении опасных геофизических воздействий и их влияния на строительство зданий и сооружений следует учитывать категории оценки сложности природных условий, приведенные в таблице.

4.4 Для прогноза опасных природных воздействий следует применять структурно-геоморфологические, геологические, геофизические, сейсмологические, инженерно-геологические и гидрогеологические, инженерно-экологические, инженерно-геодезические методы исследования, а также их комплексирование с учетом сложности природной и природнотехногенной обстановки территории.

5 ФАКТОРЫ ОПАСНОСТИ ПРИРОДНЫХ ПРОЦЕССОВ

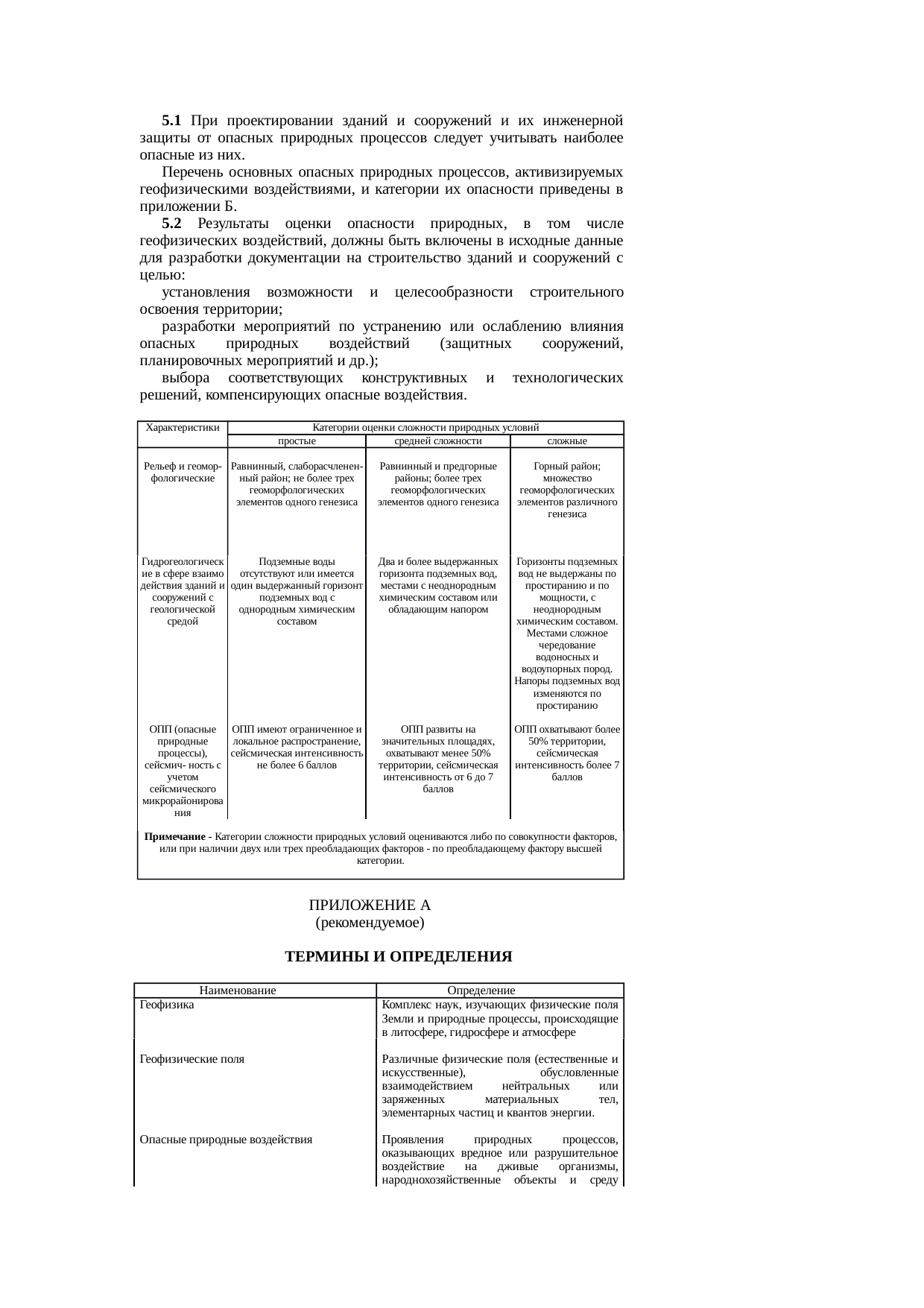

5.1 При проектировании зданий и сооружений и их инженерной защиты от опасных природных процессов следует учитывать наиболее опасные из них.

Перечень основных опасных природных процессов, активизируемых геофизическими воздействиями, и категории их опасности приведены в приложении Б.

5.2 Результаты оценки опасности природных, в том числе геофизических воздействий, должны быть включены в исходные данные для разработки документации на строительство зданий и сооружений с целью:

установления возможности и целесообразности строительного освоения территории;

разработки мероприятий по устранению или ослаблению влияния опасных природных воздействий (защитных сооружений, планировочных мероприятий и др.);

выбора соответствующих конструктивных и технологических решений, компенсирующих опасные воздействия.

Характеристики	Категории оценки сложности природных условий
Характеристики	простые	средней сложности	сложные
Рельеф и геоморфологические	Равнинный, слаборасчлененный район; не более трех геоморфологических элементов одного генезиса	Равнинный и предгорные районы; более трех геоморфологических элементов одного генезиса	Горный район; множество геоморфологических элементов различного генезиса
Гидрогеологические в сфере взаимодействия зданий и сооружений с геологической средой	Подземные воды отсутствуют или имеется один выдержанный горизонт подземных вод с однородным химическим составом	Два и более выдержанных горизонта подземных вод, местами с неоднородным химическим составом или обладающим напором	Горизонты подземных вод не выдержаны по простиранию и по мощности, с неоднородным химическим составом. Местами сложное чередование водоносных и водоупорных пород. Напоры подземных вод изменяются по простиранию
ОПП (опасные природные процессы), сейсмичность с учетом сейсмического микрорайонирования	ОПП имеют ограниченное и локальное распространение, сейсмическая интенсивность не более 6 баллов	ОПП развиты на значительных площадях, охватывают менее 50 % территории, сейсмическая интенсивность от 6 до 7 баллов	ОПП охватывают более 50 % территории, сейсмическая интенсивность более 7 баллов
Примечание — Категории сложности природных условий оцениваются либо по совокупности факторов, или при наличии двух или трех преобладающих факторов — по преобладающему фактору высшей категории.

ПРИЛОЖЕНИЕ А
(рекомендуемое) ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Наименование	Определение
Геофизика	Комплекс наук, изучающих физические поля Земли и природные процессы, происходящие в литосфере, гидросфере и атмосфере
Геофизические поля	Различные физические поля (естественные и искусственные), обусловленные взаимодействием нейтральных или заряженных материальных тел, элементарных частиц и квантов энергии. К геофизическим полям относятся: гравитационные, магнитные, сейсмических волн, электрические, температурные, радиационные, электромагнитные, параметры которых изменяются во времени и в пространстве и многие из которых могут вызываться техногенными источниками
Опасные природные воздействия	Проявления природных процессов, оказывающих вредное или разрушительное воздействие на живые организмы, народнохозяйственные объекты и среду обитания
Геофизические воздействия	Часть опасных природных воздействий, вызванных геофизическими полями
Факторы опасности	Показатели и параметры, характеризующие возможность возникновения опасных природных воздействий и интенсивность их проявления

ПРИЛОЖЕНИЕ Б
(рекомендуемое)
КАТЕГОРИИ ОПАСНОСТИ ПРИРОДНЫХ ПРОЦЕССОВ

Показатели, используемые при оценке степени опасности природного процесса (ОПП)	Категории опасности процессов
	чрезвычайно опасные (катастрофические)	весьма опасные	опасные	умеренно опасные
Оползни
Площадная пораженность территории, %	Более 30	11-30	1-10	0,1-1
Площадь разового проявления на одном участке, км²	1 — 2	1 — 0,5	0,01 — 0,5	Менее 0,01
Объем захваченных пород при разовом проявлении, млн. м³	10 — 20	5 — 10	0,001 — 5	До 0,001
Скорость смещения	До 5 м/c	До 2 м/c	1 — 2 м/c (1-10 м/cут)	1 — 5 м/cут 5-10 м/мес)
Повторяемость, ед. в год	0,01 — 0,1	0,1-0,25	0,25-0,75	1
Сели
Площадная пораженность территории, %	Более 50	10 — 50	5 — 10	Менее 5
Площадь проявления на одном участке, км²	До 5	До 3	До 1	Менее 1
Объем выноса единовременного выноса, млн. м³	До 5 — 10	До 1 — 3	До 0,5 — 1	0,1
Скорость движения, м/c	До 40	До 30	До 20	10
Повторяемость, ед. в год	До 0,01	0,03 -0,1	0,1 — 0,2	До 1
Лавины
Площадная поверхность территории, %	Более 50	30 — 50	10 — 30	Менее 10
Площадь проявления, км²	Более 5000	2500 — 5000	1000 — 2500	Менее 100
Объем единовременного выноса, мнл. м³	3 — 4	До 1	До 0,5	Менее 0,1
Продолжительность, c	10 — 100	20 — 50	30 — 40	До 20
Повторяемость, ед. в год	Менее 0,02	0,03 — 0,05	0,2 — 0,5	До 1
Землетрясения
Интенсивность, баллы	Более 9	8 — 9	6 — 7	Менее 6
Абразия и термоабразия
Средняя скорость отступания береговой линии, м/год:
пределы изменения	—	1 — 15	0,4 — 3,8	0,05-1,8
средние значения	—	Более 2	2 — 0,5	Менее 0,5
Переработка берегов водохранилищ
Скорость линейного отступания берегов на отдельных участках по стадиям развития процесса, м/год:
первая	—	Более 3	3 — 1	Менее 1
вторая	—	1,5	1,5 — 0,9	Менее 0,9

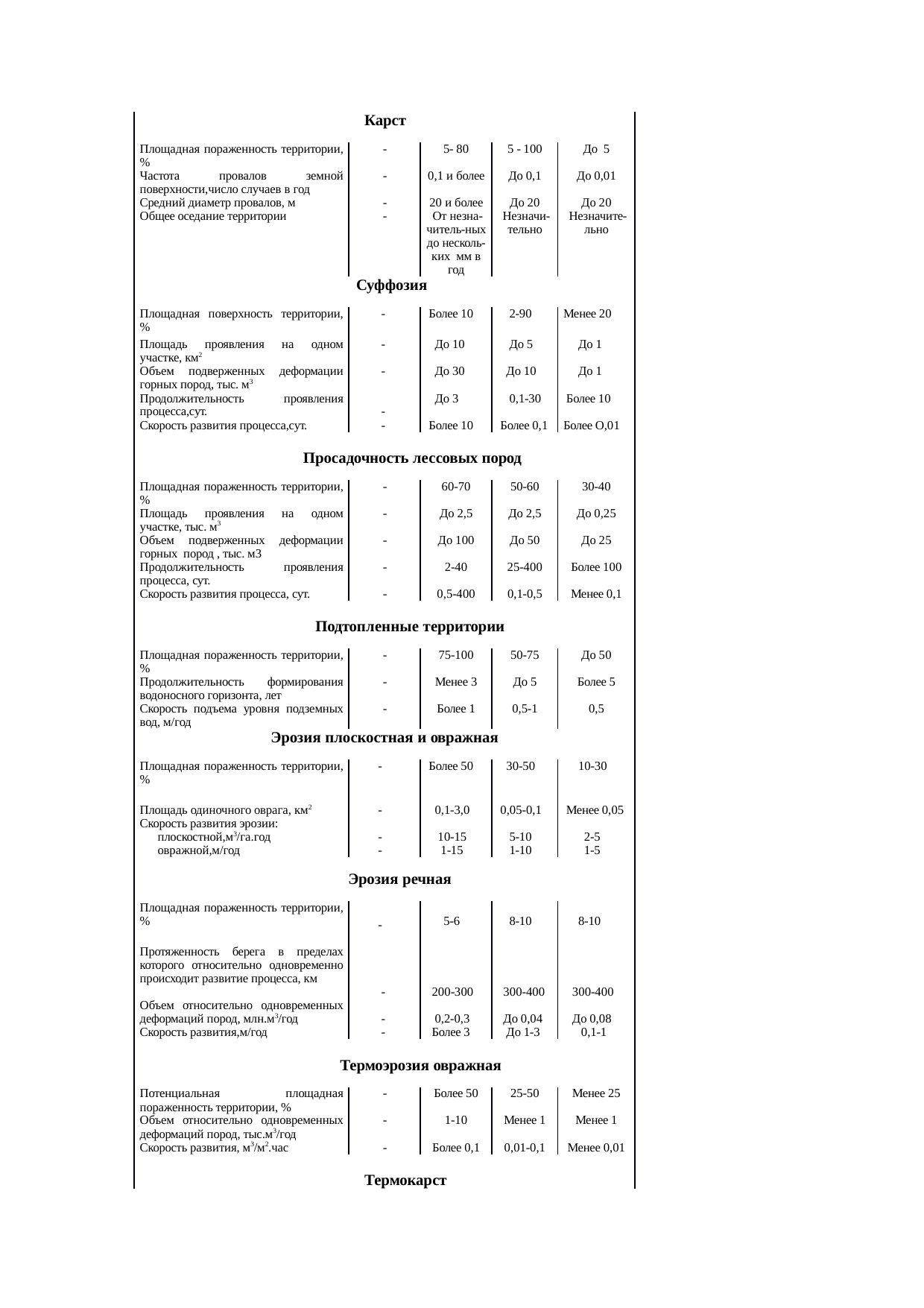

Карст
Площадная пораженность территории, %	—	5 — 80	5 — 100	До 5
Частота провалов земной поверхности, число случаев в год	—	0,1 и более	До 0,1	До 0,01
Средний диаметр провалов, м	—	20 и более	До 20	До 20
Общее оседание территории	—	От незначительных до нескольких мм в год	Незначительно
Суффозия
Площадная поверхность территории, %	—	Более 10	2 — 90	Менее 20
Площадь проявления на одном участке, км²	—	До 10	До 5	До 1
Объем подверженных деформации горных пород, тыс. м³	—	До 30	До 10	До 1
Продолжительность проявления процесса, сут.	—	До 3	0,1 — 30	Более 10
Скорость развития процесса, сут.	—	Более 10	Более 0,1	Более 0,01
Просадочность лессовых пород
Площадная пораженность территории, %	—	60 — 70	50 — 60	30 — 40
Площадь проявления на одном участке, тыс. м³	—	До 2,5	До 2,5	До 0,25
Объем подверженных деформации горных пород , тыс. м³	—	До 100	До 50	До 25
Продолжительность проявления процесса, сут.	—	2 — 40	25 — 400	Более 100
Скорость развития процесса, сут.	—	0,5 — 400	0,1 — 0,5	Менее 0,1
Подтопленные территории
Площадная пораженность территории, %	—	75 — 100	50 — 75	До 50
Продолжительность формирования водоносного горизонта, лет	—	Менее 3	До 5	Более 5
Скорость подъема уровня подземных вод, м/год	—	Более 1	0,5 — 1	0,5
Эрозия плоскостная и овражная
Площадная пораженность территории, %	—	Более 50	30 — 50	10 — 30
Площадь одиночного оврага, км²	—	0,1 — 3,0	0,05 — 0,1	Менее 0,05
Скорость развития эрозии:
плоскостной, м³/га×год	—	10 — 15	5 — 10	2 — 5
овражной, м/год	—	1 — 15	1 — 10	1 — 5
Эрозия речная
Площадная пораженность территории, %	—	5 — 6	8 — 10	8 — 10
Протяженность берега в пределах которого относительно одновременно происходит развитие процесса, км	—	200 — 300	300 — 400	300 — 400
Объем относительно одновременных деформаций пород, млн. м³/год	—	0,2 — 0,3	До 0,04	До 0,08
Скорость развития, м/год	—	Более 3	До 1 — 3	0,1 — 1
Термоэрозия овражная
Потенциальная площадная пораженность территории, %	—	Более 50	25 — 50	Менее 25
Объем относительно одновременных деформаций пород, тыс. м³/год	—	1 — 10	Менее 1	Менее 1
Скорость развития, м³/м²×час	—	Более 0,1	0,01 — 0,1	Менее 0,01

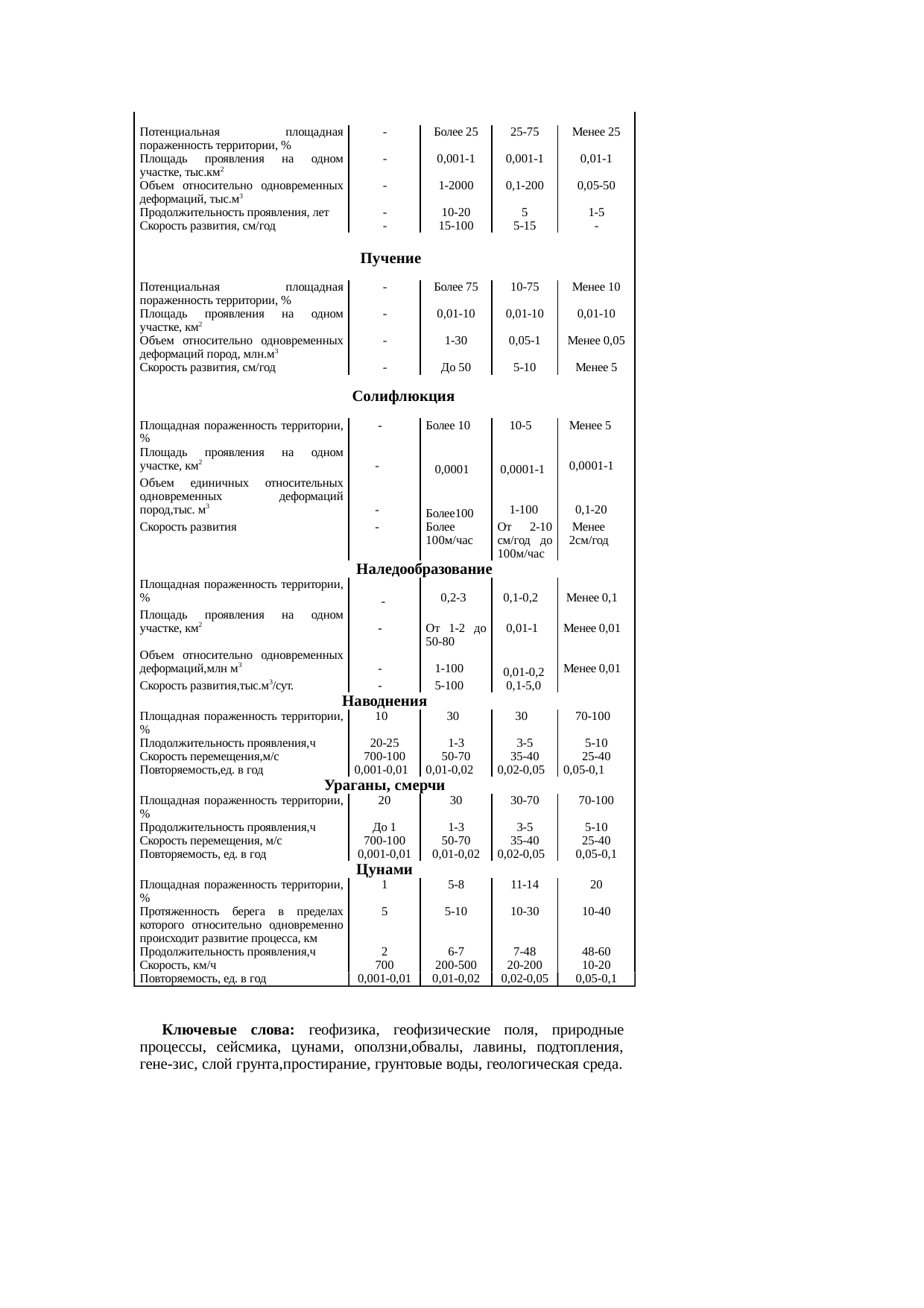

Термокарст
Потенциальная площадная пораженность территории, %	—	Более 25	25 — 75	Менее 25
Площадь проявления на одном участке, тыс. км²	—	0,001 — 1	0,001 — 1	0,01 — 1
Объем относительно одновременных деформаций, тыс. м³	—	1 — 2000	0,1 — 200	0,05 — 50
Продолжительность проявления, лет	—	10 — 20	5	1-5
Скорость развития, см/год	—	15 — 100	5 — 15	—
Пучение
Потенциальная площадная пораженность территории, %	—	Более 75	10 — 75	Менее 10
Площадь проявления на одном участке, км²	—	0,01 — 10	0,01 — 10	0,01 — 10
Объем относительно одновременных деформаций пород, млн. м³	—	1 — 30	0,05 — 1	Менее 0,05
Скорость развития, см/год	—	До 50	5 — 10	Менее 5
Солифлюкция
Площадная пораженность территории, %	—	Более 10	10 — 5	Менее 5
Площадь проявления на одном участке, км²	—	0,0001	0,0001 — 1	0,0001 — 1
Объем единичных относительных одновременных деформаций пород, тыс. м³	—	Более 100	1 — 100	0,1 — 20
Cкорость развития	—	Более 100 м/час	От 2 — 10 см/год до 100 м/час	Менее 2 см/год
Наледообразование
Площадная пораженность территории, %	—	0,2 — 3	0,1 — 0,2	Менее 0,1
Площадь проявления на одном участке, км²	—	От 1 — 2 до 50 — 80	0,01 — 1	Менее 0,01
Объем относительно одновременных деформаций, млн. м³	—	1 — 100	0,01 — 0,2	Менее 0,01
Cкорость развития, тыс. м³/сут.	—	5 — 100	0,1 — 5,0	—
Наводнения
Площадная пораженность территории, %	10	30	30	70 — 100
Продолжительность проявления, ч	20 — 25	1 — 3	3 — 5	5 — 10
Скорость перемещения, м/с	700 — 100	50 — 70	35 — 40	25 — 40
Повторяемость, ед. в год	0,001 — 0,01	0,01 — 0,02	0,02 — 0,05	0,05 — 0,1
Ураганы, смерчи
Площадная пораженность территории, %	20	30	30 — 70	70 — 100
Продолжительность проявления, ч	До 1	1 — 3	3 — 5	5 — 10
Скорость перемещения, м/с	700 — 100	50 — 70	35 — 40	25 — 40
Повторяемость, ед. в год	0,001 — 0,01	0,01 — 0,02	0,02 — 0,05	0,05 — 0,1
Цунами
Площадная пораженность территории, %	1	5 — 8	11 — 14	20
Протяженность берега в пределах которого относительно одновременно происходит развитие процесса, км	5	5 — 10	10 — 30	10 — 40
Продолжительность проявления, ч	2	6 — 7	7 — 48	48 — 60
Скорость, км/ч	700	200 — 500	20 — 200	10 — 20
Повторяемость, ед. в год	0,001 — 0,01	0,01 — 0,02	0,02 — 0,05	0,05 — 0,1

Ключевые слова: геофизика, геофизические поля, природные процессы, сейсмика, цунами, оползни, обвалы, лавины, подтопления, генезис, слой грунта, простирание, грунтовые воды, геологическая среда.
