СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

ОТОПЛЕНИЕ,

ВЕНТИЛЯЦИЯ

И КОНДИЦИОНИРОВАНИЕ

СНиП 2.04.05-86

ИЗДАНИЕ ОФИЦИАЛЬНОЕ

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР Москва 1987

ecr it-esc ir-ic

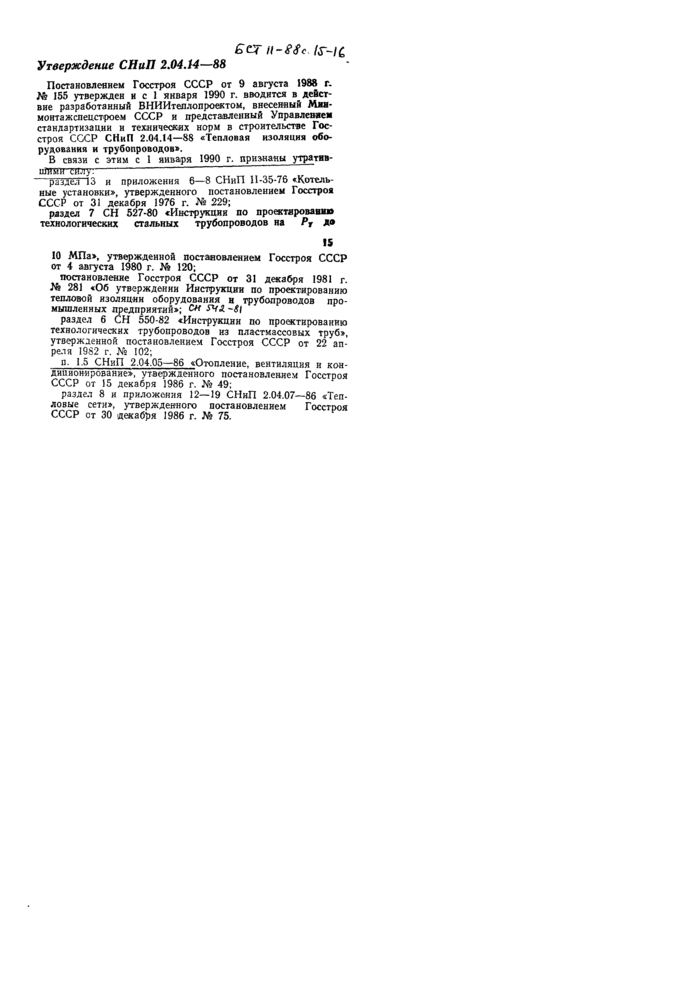

Утверждение СНиП 2.04.14—88

Постановлением Госстроя СССР от 9 августа 1988 г.

№ 155 утвержден н с 1 января 1990 г. вводится в действие разработанный ВНИИтеплопроектом, внесенный Ми-монтажспецстроем СССР и представленный Управлевкем стандартизации и технических норм в строительстве Госстроя СССР СНиП 2.0-1.14—88 «Тепловая изоляция оборудования и трубопроводов».

В связи с этим с I января 1990 г. признаны утратяв-

uMim силу:—

раДОл «13 и приложения 6—8 СНиП 11-35-76 «Котельные установки», утвержденного постановлением Госстроя СССР от 31 декабря 1976 г. »’« 229;

раздел 7 СН 527-80 «Инструкция по проектировав*» технологических стальных трубопроводов на Р_г Д®

10 МПа», утвержденной постановлением Госстроя СССР от 4 августа 1980 г. N* 120;

постановление Госстроя СССР от 31 декабря 1981 г. № 281 «Об утверждении Инструкции по проектированию тепловой изоляции оборудования и трубопроводов промышленных предприятий»; Си УЧА -Si раздел 6 СН 550-82 «Инструкции по проектированию технологических трубопроводов из пластмассовых труб», утвержденной постановлением Госстроя СССР от 22 апреля 1982 г. Ni 102;

п. I 5 СНиП 2.04.05—86 «Отопление, вентиляция и кондиционирование», утвержденного постановденяем Госстроя СССР от 15 декабря 1986 г. М 49; раздел 8 и приложения 12—19 СНиП 2 04.07—86 «Теп

ловые сети», утвержденного постановлением СССР от 30 декабря 1986 г. № 75.

Госстроя

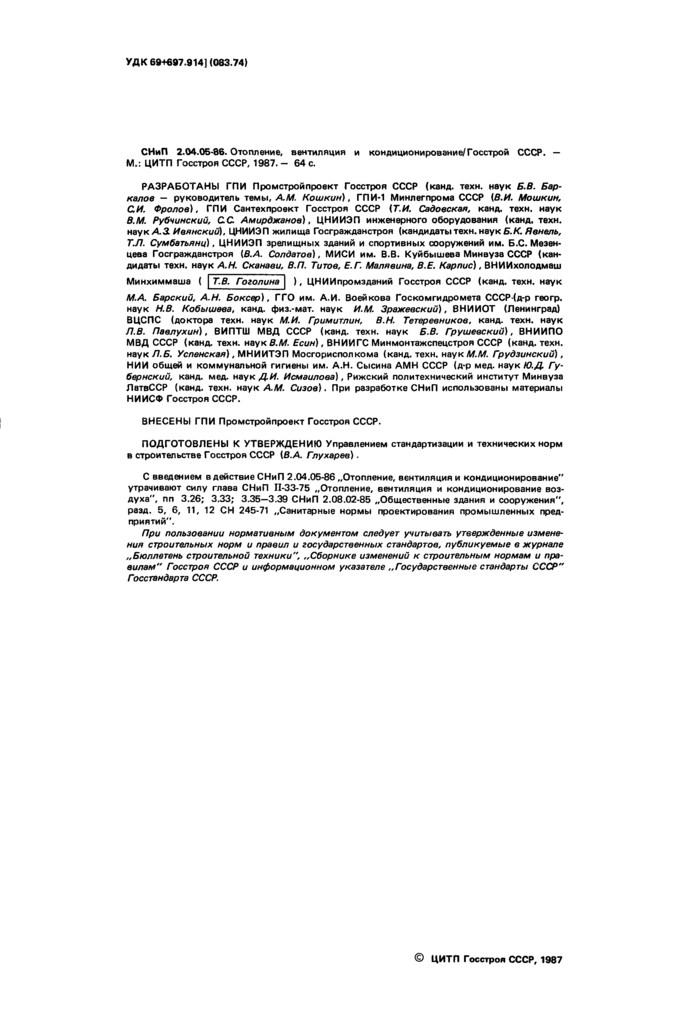

УДК 69+697.914] (083.74)

СИиП 2.04.06-86. Отопление, вентиляция и кондиционирование/ Госстрой СССР. — М.: ЦИТП Госстроя СССР. 1987. — 64 с

РАЗРАБОТАНЫ ГЛИ Промстройпроект Госстроя СССР (канд. техн. неук Б.В. Баркалов — руководитель темы. А.М. Кошкин), ГПИ-1 Минлегпроме СССР (В.И. Мошкам, СИ. Фролов), ГПИ Сентехпроект Госстроя СССР (Г.И. Садовская, канд. техн. наук 8.М. Рубчинский. СС Амирджанов). ЦНИИЭП инженерного оборудования (канд. техн. неук А.З. Иаянский). ЦНИИЭП жилища Госгражданстроя (кандидаты техн. наук Б.К. Явнель. ТЛ. Сумбетъянц). ЦНИИЭП зрелищных зданий и спортивных сооружений им. Б.С. Мезенцева Госгражданстроя [В.А. Солдатов). МИСИ им. В.В. Куйбышева Минвуза СССР (кандидаты техн. наук А.Н. Сканави. В.П. Гитов. Е.Г. Малявина. В.Е. Карлис), ВНИИхолодмаш

Минхиммаша ( | Т.В. Гоголина ] ), ЦН И И про м зданий Госстроя СССР (канд. техн. наук

М.А. Барский. А.Н. Боксер). ГГО им. А.И. Воейкова Госкомгидромета СССР (д-р геогр. наук Н.В. Кобышава. канд. физ.-мат. наук И.М. Зражввский). ВНИИОТ (Ленинград) ВЦСПС (доктора техн. наук М.И. Гримитлин. В.Н. Татаравников. канд. техн. наук Л.В. Паалухим), ВИПТШ МВД СССР (канд. техн. наук Б.В. Грушевский). ВНИИПО МВД СССР (канд. техн. наук В.М. Есин). ВНИИГС Миимонтажслецстроя СССР (канд. техн. наук Л.Б. Успенская), МНИИТЭП Мосгорисполкома (канд. техн. наук М.М. Грудзинский), НИИ общей и коммунальной гигиены им. А.Н. Сысина АМН СССР (д-р мед. наук /0.Д Губернский. канд. мед. наук Д.И. Исмаилова), Рижский политехнический институт Минвуза ЛатвССР (канд. техн. наук А.М. Сизов). При разработке СНиП использованы материалы НИИСФ Госстроя СССР.

ВНЕСЕНЫ ГПИ Промстройпроект Госстроя СССР.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Управлением стандартизации и технических норм в строительстве Госстроя СССР (В.А. Глухарев).

С введением в действие СНиП 2.04.06-86 ..Отопление, вентиляция и кондиционирование» утрачивают силу глава СНиП Н-33-75 „Отопление, вентиляция и кондиционирование воздуха». пп 3.26; 3.33; 3.36—3.39 СНиП 2.08.02-85 „Общественные здания и сооружения», разд. 5, 6, 11, 12 СИ 245-71 „Санитарные нормы проектирования промышленных предприятий».

При пользовании нормативным документом следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале ..Бюллетень строительной техники». „Сборника изменений к строительным нормам и правилам» Госетром СССР и информационном указателе „Гос ударе тесины с стандарты СССР» Госстандарта СССР.

Г осудхрстммиыя

Строк таянии нормы и армии

СНмП 2.04.ОБ-86

мялпвт ЪЛЛ«Г

(Госстрой СССР)

Отоях «ми, mmmmmmm

Вммм гхмы

СНмП II-33-75

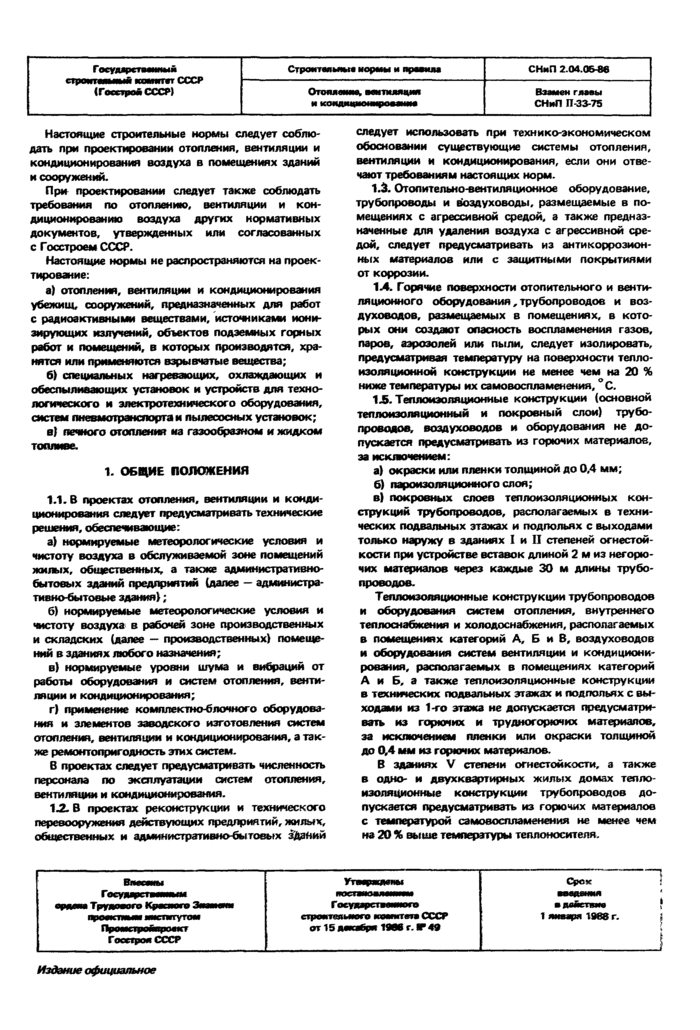

Настоящие строительные нормы следует соблюдать при проектировании отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.

При проектировании следует также соблюдать требования по отоплению, вентиляции и кондиционированию воздуха других нормативных документов, утвержденных или согласованных с Госстроем СССР.

Настоящие нормы не распространяются на проектирование:

а) отопления, вентиляции и кондиционирования убежищ, сооружений, предназначенных для работ с радиоактивными веществами, источниками ионизирующих излучений, объектов подземных горных работ и помещений, в которых производятся, хранится или применяются взрывчатые вещества;

б) специальных нагревающих, охлаждающих и обеспыливающих установок и устройств для технологического и электротехнического оборудования, систем пневмотранспорта и пылесосмых установок;

в) печного отопления на газообразном и жидком топливе.

1. ОБЦИЕ ПОЛОЖЕНИЯ

1.1. В проектах отопления, вентиляции и кондиционирования следует предусматривать технические решения, обеспечивающие:

а) нормируемые метеорологические условия и чистоту воздуха в обслуживаемой зоне помещений жилых, общественных, а также административно-бытовых зданий предприятий (далее — админ метра тивмо-бытовые здания);

б) нормируемые метеорологические условия и чистоту воздуха в рабочей зоне производственных и складских (далее — производственных) помещений в зданиях любого назначения;

в) нормируемые уровни шума и вибраций от работы оборудования и систем отопления, вентиляции и кондиционирования;

г) применение комплектноблочного оборудования и элементов заводского изготовления систем отопления, вентиляции и кондиционирования, а также ремонтопригодность этих систем.

В проектах следует предусматривать численность персонала по эксплуатации систем отопления, вентиляции и кондиционирования.

1-2. В проектах реконструкции и технического перевооружения действующих предприятий, жилых, общественных и административно-бытовых зданий

следует использовать при технико-экономическом обосновании существующие системы отопления, вентиляции и кондиционирования, если они отвечают требованиям настоящих норм.

1.3. Отопительно-вентиляционное оборудование, трубопроводы и воздуховоды, размещаемые в помещениях с агрессивной средой, а также предназначенные для удаления воздуха с агрессивной средой, следует предусматривать из антикоррозионных материалов или с защитными покрытиями от коррозии.

Л А. Горячие поверхности отопительного и вентиляционного оборудования, трубопроводов и воздуховодов, размещаемых в помещениях, в которых они создают опасность воспламенения газов, паров, аэрозолей или пыли, следует изолировать, предусматривая температуру на поверхности теплоизоляционной конструкции не менее чем на 20 % ниже температуры их самовоспламенения, С.

1.5. Теплоизоляционные конструкции (основной теплоизоляционный и покровный слои) трубопроводов, воздуховодов и оборудования не допускается предусматривать из горючих материалов, за исключением:

а) окраски или пленки толщиной до 0.4 мм;

б) пароизоляционного слоя;

в) покровных слоев теплоизоляционных конструкций трубопроводов, располагаемых в технических подвальных этажах и подпольях с выходами только наружу в зданиях I и II степеней огнестойкости при устройстве вставок длиной 2 м из негорючих материалов через каждые 30 м длины трубопроводов.

Теплоизоляционные конструкции трубопроводов и оборудования систем отопления, внутреннего теплоснабжения и холодоснабжения, располагаемых в помещениях категорий А, Б и В, воздуховодов и оборудования систем вентиляции и кондиционирования, располагаемых в помещениях категорий А и Б, а также теплоизоляционные конструкции в технических подвальных этажах и подпольях с выходами из 1-го этажа не допускается предусматривать из горючих и трудногорючих материалов, за исключением пленки или окраски толщиной до 0,4 мм из горючих материалов.

В зданиях V степени огнестойкости, а также в одно- и двухквартирных жилых домах тепло изоляционные конструкции трубопроводов допускается предусматривать из горючих материалов с температурой самовоспламенения не менее чем на 20 % выше температуры теплоносителя.

Уг-‘ЯЮЫЯЫ

Срок

Гш не¹ и—w

■ ЯЛтм* } 1 ттщт 1968 г.

Иояп— миспггутои Госстроя СССР

стрмтииго —ив СССР от 15 яякхбря 1966 г. Г 49

Издание официальное

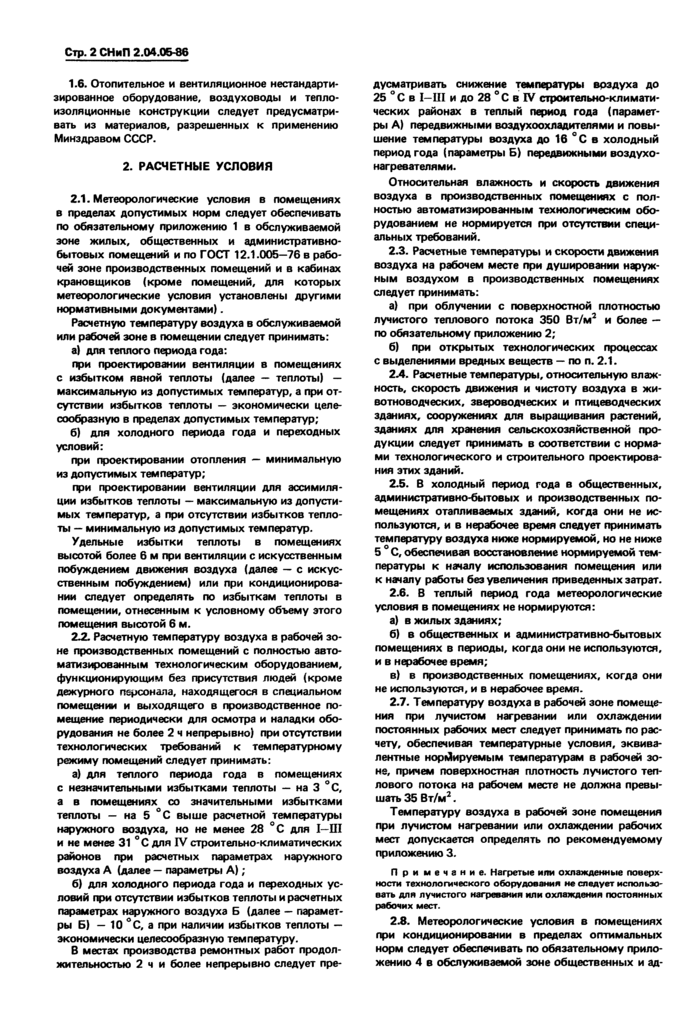

Crp. 2 СНиП 2.04.0Б-88

1.6. Отопительное и вентиляционное нестандарти-зированное оборудование, воздуховоды и теплоизоляционные конструкции следует предусматривать из материалов, разрешенных к применению Минздравом СССР.

2. РАСЧЕТНЫЕ УСЛОВИЯ

2.1. Метеорологические условия в помещениях в пределах допустимых норм следует обеспечивать по обязательному приложению 1 в обслуживаемой зоне жилых, общественных и административно-бытовых помещений и по ГОСТ 12.1.005-76 в рабочей зоне производственных помещений и в кабинах крановщиков (кроме помещений, для которых метеорологические условия установлены другими нормативными документами).

Расчетную температуру воздуха в обслуживаемой или рабочей зоне в помещении следует принимать:

а) для теплого периода года:

при проектировании вентиляции в помещениях с избытком явной теплоты (далее — теплоты) — максимальную из допустимых температур, а при отсутствии избытков теплоты — экономически целесообразную в пределах допустимых температур;

б) для холодного периода года и переходных условий:

при проектировании отопления — минимальную из допустимых температур;

при проектировании вентиляции для ассимиляции избытков теплоты — максимальную из допустимых температур, а при отсутствии избытков теплоты — минимальную из допустимых температур.

Удельные избытки теплоты в помещениях высотой более 6 м при вентиляции с искусственным побуждением движения воздуха (далее — с искусственным побуждением) или при кондиционировании следует определять по избыткам теплоты в помещении, отнесенным к условному объему этого помещения высотой 6 м.

Z2. Расчетную температуру воздуха в рабочей зоне производственных помещений с полностью автоматизированным технологическим оборудованием, функционирующим без присутствия людей (кроме дежурного персонала, находящегося в специальном помещен»* и выходящего в производственное помещение периодически для осмотра и наладки оборудования не более 2 ч непрерывно) при отсутствии технологических требований к температурному режиму помещений следует принимать:

а) для теплого периода года в помещениях с незначительными избытками теплоты — на 3 ° С, а в помещениях со значительными избытками теплоты — на 5 °С выше расчетной температуры наружного воздуха, но не менее 28 ⁰ С для I-III и не менее 31 ° С для IV строительно-климатических районов при расчетных параметрах наружного воздуха А (далее — параметры А) ;

б) для холодного периода года и переходных условий при отсутствии избытков теплоты и расчетных параметрах наружного воздуха Б (далее — параметры Б) — 10 °С, а при наличии избытков теплоты -экономически целесообразную температуру.

В местах производства ремонтных работ продолжительностью 2 ч и более непрерывно следует пре

дусматривать снижение температуры воздуха до 25 °С в I—III и до 28 °С в IV строительно-климатических районах в теплый период года (параметры А) передвижными воздухоохладителями и повышение температуры воздуха до 16 °С в холодный период года (параметры Б) передвижными воздухонагревателями.

Относительная влажность и скорость движения воздуха в производственных помещениях с полностью автоматизированным технологическим оборудованием не нормируется при отсутствии специальных требований.

2.3. Расчетные температуры и скорости движения воздуха на рабочем месте при душировании наружным воздухом в производственных помещениях следует принимать:

а) при облучении с поверхностной плотностью лучистого теплового потока 350 Вт/м² и более — по обязательному приложению 2;

б) при открытых технологических процессах с выделениями вредных веществ — по п. 2.1.

2А. Расчетные температуры, относительную влажность, скорость движения и чистоту воздуха в животноводческих, звероводческих и птицеводческих зданиях, сооружениях для выращивания растений, зданиях для хранения сельскохозяйственной продукции следует принимать в соответствии с нормами технологического и строительного проектирования этих зданий.

2.5. В холодный период года в общественных, административно-бытовых и производственных помещениях отапливаемых зданий, когда они не используются, и в нерабочее время следует принимать температуру воздуха ниже нормируемой, но не ниже 5 °С, обеспечивая восстановление нормируемой температуры к началу использования помещения или к началу работы без увеличения приведенных затрат.

2.6. В теплый период года метеорологические условия в помещениях не нормируются:

а) в жилых зданиях;

б) в общественных и административно-бытовых помещениях в периоды, когда они не используются, и в нерабочее время;

в) в производственных помещениях, когда они не используются, и в нерабочее время.

2.7. Температуру воздуха в рабочей зоне помещения при лучистом нагревании или охлаждении постоянных рабочих мест следует принимать по расчету, обеспечивая температурные условия, эквивалентные нормируемым температурам в рабочей зоне, причем поверхностная плотность лучистого теплового потока на рабочем месте не должна превышать 35 Вт/м².

Температуру воздуха в рабочей зоне помещения при лучистом нагревании или охлаждении рабочих мест допускается определять по рекомендуемому приложению 3.

Примечание. Нагретые и ям охлажденные поверхности технологического оборудования наследует использовать для лучистого нагревания или охлаждения постоянных рабочих мест.

2.8. Метеорологические условия в помещениях при кондиционировании в пределах оптимальных норм следует обеспечивать по обязательному приложению 4 в обслуживаемой зоне общественных и ад-

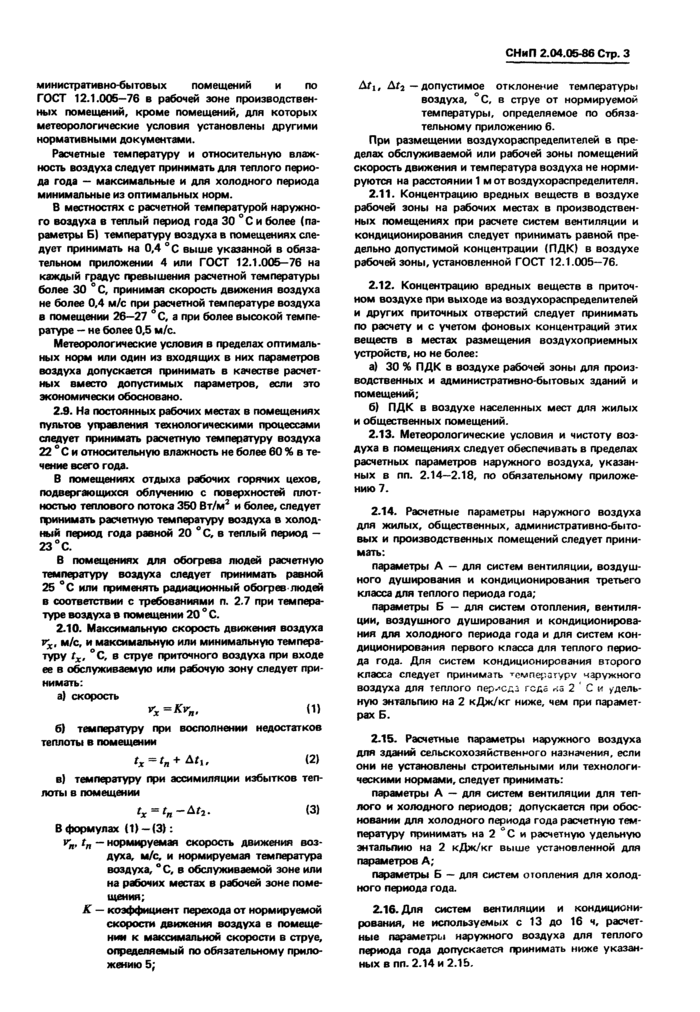

СНиП 2.04.05-86 Стр. 3

министративно-бытовых помещений и по ГОСТ 12.1.005-76 в рабочей зоне производственных помещений, кроме помещений, для которых метеорологические условия установлены другими нормативными документами.

Расчетные температуру и относительную влажность воздуха следует принимать для теплого периода года — максимальные и для холодного периода минимальные из оптимальных норм.

В местностях с расчетной температурой наружного воздуха в теплый период года 30 °С и более (параметры Б) температуру воздуха в помещениях следует принимать на 0,4 °С выше указанной в обязательном приложении 4 или ГОСТ 12.1.005-76 на каждый градус превышения расчетной температуры более 30 ° С, принимая скорость движения воздуха не более 0.4 м/с при ^расчетной температуре воздуха в помещении 26-27 С, а при более высокой температуре — не более 0.5 м/с.

Метеорологические условия в пределах оптимальных норм или один из входящих в них параметров воздуха допускается принимать в качестве расчетных вместо допустимых параметров, если это экономически обосновано.

2.9. На постоянных рабочих местах в помещениях пультов управления технологическими процессами следует принимать расчетную температуру воздуха

22 ° С и относительную влажность не более 60 % в течение всего года.

В помещениях отдыха рабочих горячих цехов, подвергающихся облучению с поверхностей плотностью теплового потока 350 Вт/м² и более, следует гримиматъ расчетную температуру воздуха в холодный период года равной 20 °С, в теплый период —

23 °С.

В помещениях для обогрева людей расчетную температуру воздуха следует принимать равной 25 ° С или применять радиационный обогрев людей в соответствии с требованиями п. 2.7 при температуре воздуха в помещении 20 ° С.

2.10. Максимальную скорость движения воздуха г_х, м/с, и максимальную или минимальную температуру t_x, °С, в струе приточного воздуха при входе ее в обслуживаемую или рабочую зону следует принимать:

а) скорость

б) температуру при восполнении недостатков теплоты в помещении

t_x=t„+ ДГ,, (2)

в) температуру при ассимиляции избытков теплоты в помещении

г_х»г_п-дг_а. (3)

В формулах (1) — (3): v_n. t„ — нормируемая скорость движения воздуха, м/с, и нормируемая температура воздуха, °С, в обслуживаемой зоне или на рабочих местах в рабочей зоне помещения;

К — коэффициент перехода от нормируемой скорости движения воздуха в помещении к максимальной скорости в струе, определяемый по обязательному приложению 5;

— допустимое отклонение температуры воздуха, °С. в струе от нормируемой температуры, определяемое по обяэа тельному приложению 6.

При размещении воздухораспределителей в пре делах обслуживаемой или рабочей зоны помещений скорость движения и температура воздуха не нормируются на расстоянии 1 мот воздухораспределителя.

2.11. Концентрацию вредных веществ в воздухе рабочей зоны на рабочих местах в производственных помещениях при расчете систем вентиляции и кондиционирования следует принимать равной предельно допустимой концентрации (ПДК) в воздухе рабочей зоны, установленной ГОСТ 12.1.005-76.

2.12. Концентрацию вредных веществ в приточном воздухе при выходе из воздухораспределителей и других приточных отверстий следует принимать по расчету и с учетом фоновых концентраций этих веществ в местах размещения воздухоприемных устройств, но не более:

а) 30 % ПДК в воздухе рабочей зоны для производственных и административно-бытовых зданий и помещений;

б) ПДК в воздухе населенных мест для жилых и общественных помещений.

2.13. Метеорологические условия и чистоту воздуха в помещениях следует обеспечивать в пределах расчетных параметров наружного воздуха, указанных в пп. 2.14—2.18, по обязательному приложению 7.

2.14. Расчетные параметры наружного воздуха для жилых, общественных, административно-бытовых и производственных помещений следует принимать:

параметры А — для систем вентиляции, воздушного душирования и кондиционирования третьего класса для теплого периода года;

параметры Б — для систем отопления, вентиляции, воздушного душирования и кондиционирования для холодного периода года и для систем кондиционирования первого класса для теплого периода года. Для систем кондиционирования второго класса следует принимать ^томпературу наружного воздуха для теплого периода года кз 2 Си удельную энтальпию на 2 кДж/кг ниже, чем при параметрах Б.

2-15. Расчетные параметры наружного воздуха для зданий сельскохозяйственного назначения, если они не установлены строительными или технологическими нормами, следует принимать:

параметры А — для систем вентиляции для теплого и холодного периодов; допускается при обосновании для холодного периода года расчетную температуру принимать на 2 С и расчетную удельную энтальпию на 2 кДж/кг выше установленной для параметров А;

параметры Б — для систем о шипения для холодного периода года.

2-16. Для систем вентиляции и кондиционирования, не используемых с 13 до 16 ч, расчетные параметры наружного воздуха для теплого периода года допускается принимать ниже указанных в пп. 2.14 и 2.15.

Стр. 4 СНиП 2.04.06-86

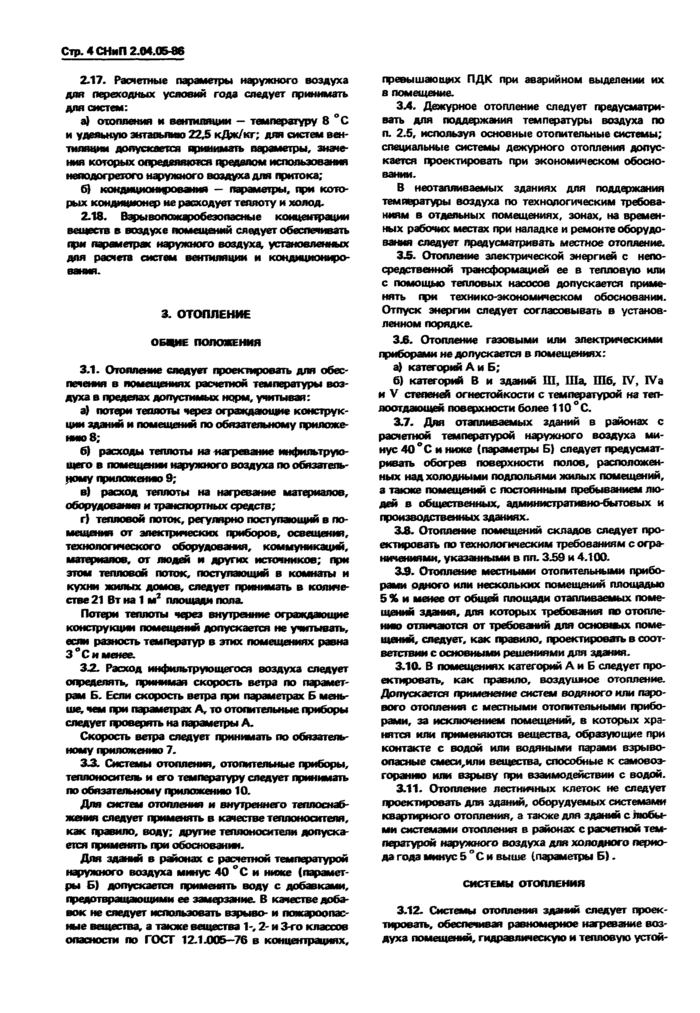

2.17. Расчетные параметры наружного воздуха для переходных условий года следует принимать для систем:

а) отопления и вентиляции — температуру 8 °С и удельную энтальпию 223 кДж/кг; для систем вентиляции допускается принимать параметры, значения которых определяются пределом использования неоодогретого наружного воздуха для притока;

б) кондиционирования — параметры, при которых кондиционер не расходует теплоту и холод.

2.18. Вэрыволовкаробеэоласиые концентрации —Шест» в воздухе помещений следует обеспечивать при параметрах наружного воздуха, установленных для расчета систем вентиляции и кондициониро-

3. ОТОПЛЕНИЕ ОБЩИЕ ПОЛОЖЕНИЯ

3.1. Отопление следует проектировать для обеспечения в помещениях расчетной температуры воздуха в пределах допустимых норм, учитывая:

а) потери теплоты через ограждающие конструкции здании и помещений по обязательному приложению 8;

б) расходы теплоты на нагревание инфильтрую-щего в помещении наружного воздуха по обязательному приложению 9;

в) расход теплоты на нагревание материалов, оборудовала! и транспортных средств;

г) тепловой поток, регулярно поступающий в помещения от эпектртеских приборов, освещения, технологического оборудования, коммуникаций, материалов, от людей и других источников; при этом тепловой поток, поступающий в комнаты и кухни жилых домов, следует принимать в количестве 21 Вт на 1 м¹ площади попа.

Потери теплоты через внутренние ограждающие конструкции помпцииЛ допускается не учитывать, если разность температур в этих помещениях равна 3°Си менее.

32. Расход инфмльтрующегося воздуха следует определять, принимая скорость ветра по параметрам Б. Если скорость ветра при параметрах Б меньше, чем при парамсфах А, то отопительные приборы следует гфоверятъ на параметры А.

Скорость ветра следует принимать по обязательному приложению 7.

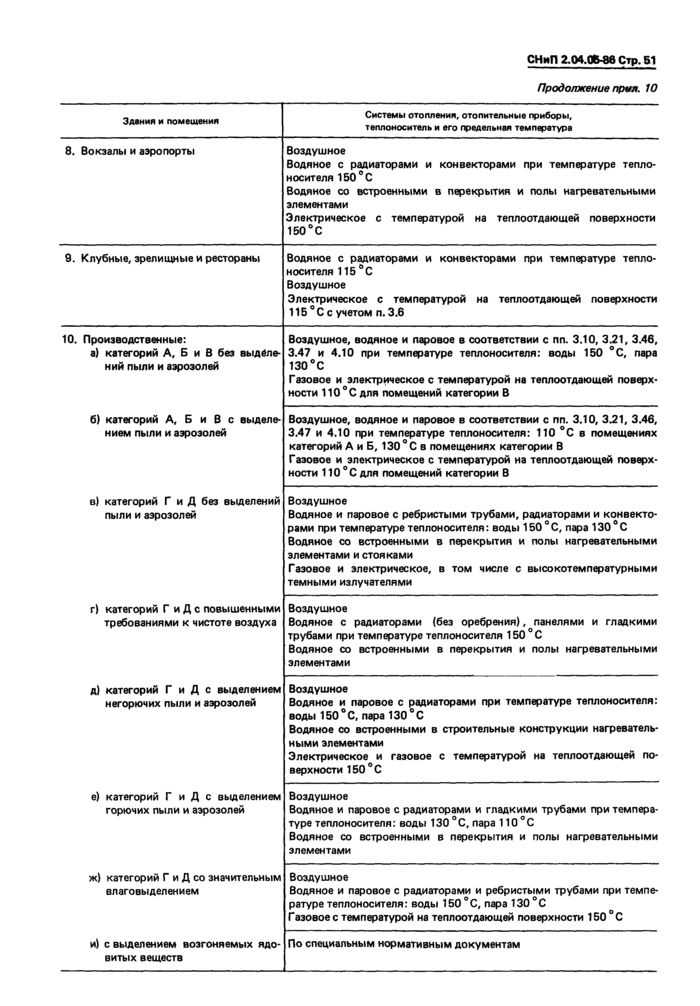

11 Системы отопления, отопительные приборы, теплоноситель и его температуру следует принимать по обязательному приложению 10.

Для систем отопления и внутреннего теплоснабжения следует применять в качестве теплоносителя, как правило, воду; другие теплоносители допускается применять при обоснован»м.

Для тд-вв4« в районах с расчетной температурой наружного воздуха минус 40 °С и ниже (параметры Б) допускается применять воду с добавками,

вок не следует использовать взрыво- и пожароопасные впцн пи. а также вещества 1-, 2- и 3-го классов опасности по ГОСТ 12-1-006-76 в концентрациях.

превышающих ПДК при аварийном выделении их а помещение.

ЗА. Дежурное отопление следует предусматривать для поддержания температуры воздуха по п. 2.5, используя основные отопительные системы; специальные системы дежурного отопления допускается проектировать при экономическом обосно-одним

В неотапливаемых зданиях для поддержания температуры воздуха по технологическим требованиям в отдельных помещениях, зонах, на временных рабочих местах при наладке и ремонте оборудования следует предусматривать местное отопление.

39. Отопление электрической энергией с непосредственной трансформацией ее в тепловую или с помощью тепловых насосов допускается применять при технико-экономическом обосновании. Отпуск энергии следует согласовывать в установленном порядке.

39. Отопление газовыми или электрическими приборами не допускается в помещениях:

а) категорий А и Б;

б) категорий В и зданий Ш, Ша. 1П6, IV, IVа и V степеней огнестойкости с температурой на тео-лоотдающей поверхности более 110 ° С.

3.7. Для отапливаемых зданий в районах с расчетной температурой наружного воздуха минус 40 °С и ниже (параметры Б) следует предусматривать обогрев поверхности полов, расположенных над холодными подпольями жилых помещений, а также помещений с постоянным пребыванием людей в общественных, административно-бытовых и производственных зданиях.

39- Отопление помещений складов следует проектировать по технологическим требованиям с ограничениями, указанными в пп. 3.59 и 4.100.

39. Отопление местными отопительными приборами одного или нескольких помещений площадью 5 % и менее от обищй площади отапливаемых помещений здания, для которых требования по отоплению отличаются от требований для основных помещений, следует, как правило, проектировать в соответствии с основ и* пин решениями для здания.

3.10. В помещениях категорий А и Б следует проектировать, как правило, воздушное отопление. Допускается применение систем водяного или парового отопления с местными отопительными приборами, за исключением помещений, в которых хранятся или применяются вещества, образующие при контакте с водой или водяными парами взрывоопасные смеси,или вещества, способные к самовозгоранию или взрыву при взаимодействии с водой.

3.11. Отопление лестничных клеток не следует проектировать для зданий, оборудуемых системами квартирного отопления, а также для зданий с любыми системами отопления в районах с расчетной температурой наружного воздуха для холодного периода года минус 5 ° С и выше (параметры Б).

СИСТЕМЫ ОТОПЛЕНИЯ

3.12. Системы отопления здачй следует проектировать, обеспечивая равномерное нагревание воздуха помещений, гидравлическую и тепловую устой-

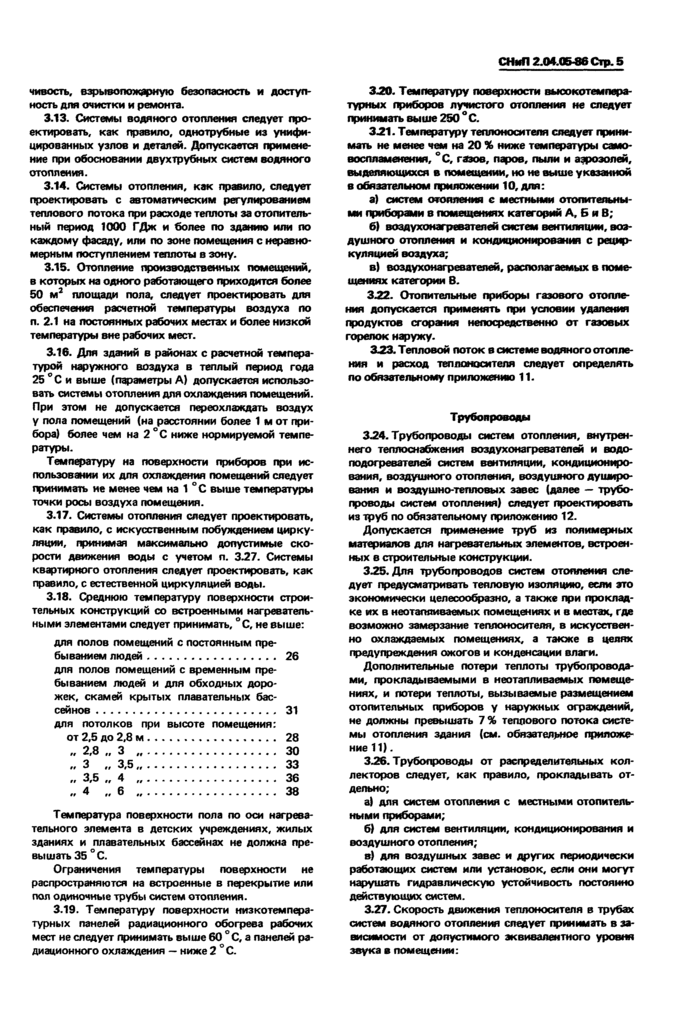

СНиП 2.04.0Б-86 Crp. S

чивость. взрывопожарную безопасность и доступность для очистки и ремонта.

3.13. Системы водяного отопления следует проектировать, как правило, однотрубные из унифицированных узлов и деталей. Допускается применение при обосновании двухтрубных систем водяного отопления.

3.14. Системы отопления, как правило, следует проектировать с автоматическим регулированием теплового потока при расходе теплоты за отопительный период 1000 ГДж и более по зданию или по каждому фасаду, или по зоне помещения с неравномерным поступлением теплоты в зону.

3.15. Отопление производственных помещений, в которых на одного работающего приходится более 50 м³ площади пола, следует проектировать для обеспечения расчетной температуры воздуха по п. 2.1 на постоянных рабочих местах и более низкой температуры вне рабочих мест.

3.16. Для зданий в районах с расчетной температурой наружного воздуха в теплый период года 25 °С и выше (параметры А) допускается использовать системы отопления для охлаждения помещений. При этом не допускается переохлаждать воздух у пола помещений (на расстоянии более 1 м от прибора) более чем на 2 °С ниже нормируемой температуры.

Температуру на поверхности приборов при использовании их для охлаждения помещений следует принимать ие менее чем на 1 °С выше температуры точки росы воздуха помещения.

3.17. Системы отопления следует проектировать, как правило, с искусственным побуждением циркуляции, принимая максимально допустимые скорости движения воды с учетом п. 3.27. Системы квартирного отопления следует проектировать, как правило, с естественной циркуляцией воды.

3.18. Среднюю температуру поверхности строительных конструкций со встроенными нагревательными элементами следует принимать, °С, не выше:

для полов помещений с постоянным пребыванием людей……………… 26

для полов помещений с временным пребыванием людей и для обходных дорожек, скамей крытых плавательных бассейнов ……………………. 31

для потолков при высоте помещения:

от 2,5 до 2,8 м……………… 28

„ 2,8 „ 3 ……………….. 30

3 „ 3.5……………….. 33

.. 3,5 „ 4 ……………….. 36

«4 „6 ……………….. 38

Температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35 ° С.

Ограничения температуры поверхности не распространяются на встроенные в перекрытие или пол одиночные трубы систем отопления.

3.19. Температуру поверхности низкотемпературных панелей радиационного обогрева рабочих мест не следует грииимэть выше 60 °С, а панелей радиационного охлаждения — ниже 2° С.

3.20. Температуру поверхности высокотемпературных приборов лучистого отопления не следует принимать выше 250 °С.

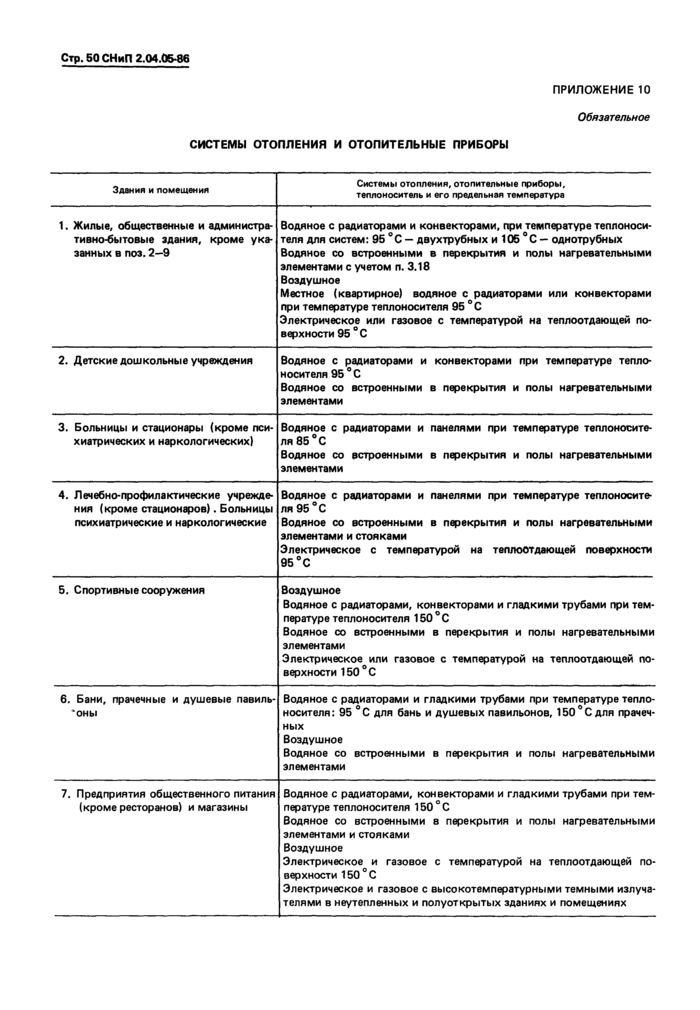

3.21. Температуру теплоносителя следует принимать не менее чем на 20 % ниже температуры самовоспламенения, С, газов, паров, пыли и аэрозолей, выделяющихся в помещении, но не выше указанной в обязательном приложении 10, для:

а) систем отопления с местными отопительными приборами в помещениях категорий А, Б я В;

б) воздухонагревателей систем вентиляции, воздушного отопления и кондиционирования с рециркуляцией воздуха;

в) воздухонагревателей, располагаемых в помещениях категории В.

3.22. Отопительные приборы газового отопления допускается применять при условии удаления продуктов сгорания непосредственно от газовых горелок наружу.

3-23. Тепловой поток в системе водяного отопления и расход теплоносителя следует определять по обязательному приложению 11.

Трубопроводы

3-24. Трубопроводы систем отопления, внутреннего теплоснабжения воздухонагревателей и во до-подог реватепей систем вентиляции, кондиционирования, воздушного отопления, воздушного душиро-вания и воздушно-тепловых завес (далее — трубопроводы систем отопления) следует проектировать из труб по обязательному приложению 12.

Допускается применение труб из полимерных материалов для нагревательных элементов, встроенных в строительные конструкции.

3.25. Для трубопроводов систем отопления следует предусматривать тепловую изоляцию, если это экономически целесообразно, а также при лроклзд-ке их в неотапливаемых помещениях и в местах, где возможно замерзание теплоносителя, в искусственно охлаждаемых помещениях, а также в целях предупреждения ожогов и конденсации влаги.

Дополнительные потери теплоты трубопроводами, прокладываемыми в неотапливаемых помещениях, и потери теплоты, вызываемые размещением отопительных приборов у наружных ограждений, не должны превышать 7 % теплового потока системы отопления здания (см. обязательное приложение 11).

3.26. Трубопроводы от распределительных коллекторов следует, как правило, прокладывать отдельно;

а) для систем отопления с местными отопительными приборами;

б) для систем вентиляции, кондиционирования и воздушного отопления;

в) для воздушных завес и других периодически работающих систем или установок, если они могут нарушать гидравлическую устойчивость постоянно действующих систем.

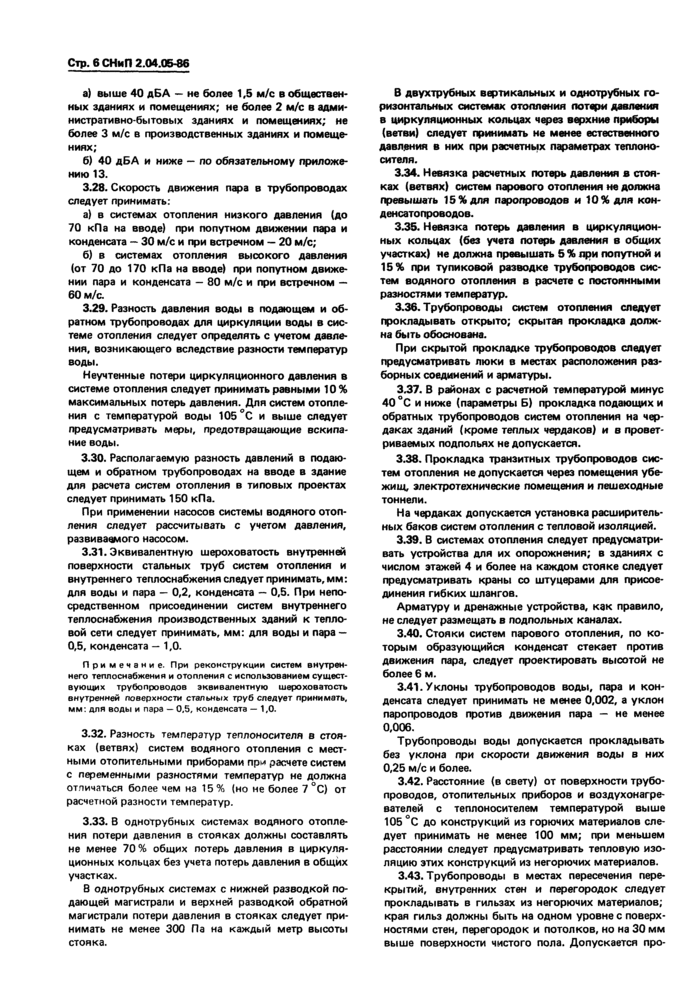

3.27. Скорость движения теплоносителя в трубах систем водяного отопления следует npwиметь в зависимости от допустимого эквивалентного уровня звука в помещении:

Стр. в СНмП 2.04.06-86

а) выше 40 дБА — не более 1,5 м/с в общественных зданиях и помещениях; не более 2 м/с в административно-бытовых зданиях и помещениях; не более 3 м/с в производственных зданиях и помещениях;

б) 40 дБА и ниже — по обязательному приложению 13.

3.28. Скорость движения пара в трубопроводах следует принимать:

а) в системах отопления низкого давления (до 70 кПа на вводе) при попутном движении пара и конденсата — 30 м/с и при встречном — 20 м/с;

б) в системах отопления высокого давления (от 70 до 170 кПа на вводе) при попутном движении пара и конденсата — 80 м/с и при встречном — 60 м/с.

3.29. Разность давления воды в подающем и обратном трубопроводах для циркуляции воды в системе отопления следует определять с учетом дав
