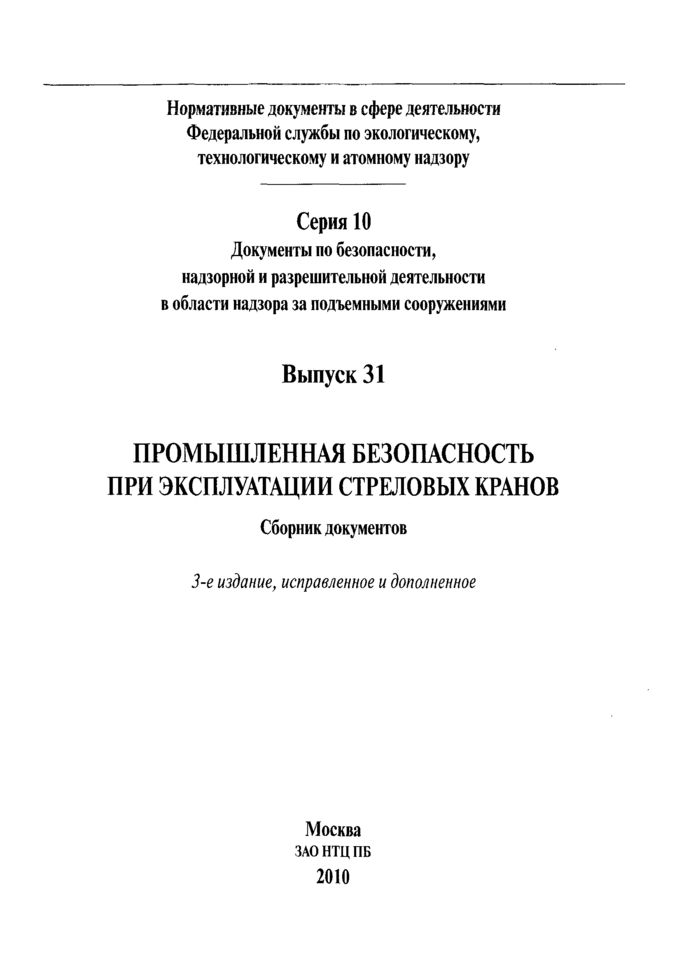

Нормативные документы в сфере деятельности
Федеральной службы по экологическому,
технологическому и атомному надзору
_________________________
Серия 10
Документы по безопасности,
надзорной и разрешительной деятельности
в области надзора за подъемными сооружениями
Выпуск 31
ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ
ПРИ ЭКСПЛУАТАЦИИ СТРЕЛОВЫХ КРАНОВ
Сборник документов
3-е издание, исправленное и дополненное
Москва

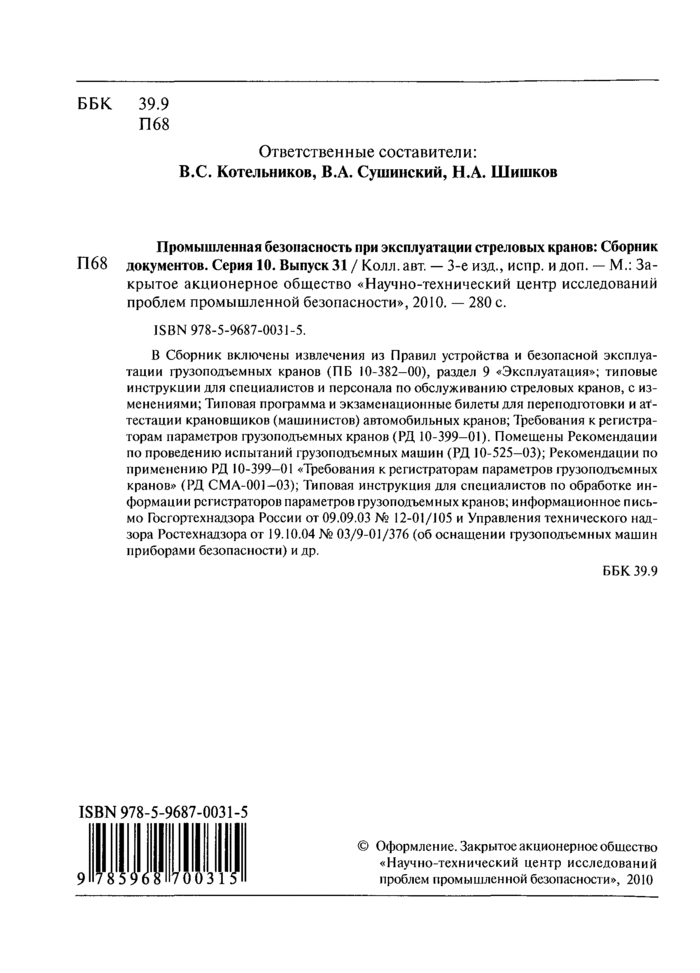

В Сборник включены извлечения из Правил устройства и безопасной эксплуатации грузоподъемных кранов (ПБ 10-382-00), раздел 9 «Эксплуатация»; типовые инструкции для специалистов и персонала по обслуживанию стреловых кранов, с изменениями; Типовая программа и экзаменационные билеты для переподготовки и аттестации крановщиков (машинистов) автомобильных кранов; Требования к регистраторам параметров грузоподъемных кранов (РД 10-399-01). Помещены Рекомендации по проведению испытаний грузоподъемных машин (РД 10-525-03); Рекомендации по применению РД 10-399-01 «Требования к регистраторам параметров грузоподъемных кранов» (РД СМА-001-03); Типовая инструкция для специалистов по обработке информации регистраторов параметров грузоподъемных кранов; информационное письмо Госгортехнадзора России от 09.09.03 № 12-01/105 и Управления технического надзора Ростехнадзора от 19.10.04 № 03/9-01/376 (об оснащении грузоподъемных машин приборами безопасности) и др.
СОДЕРЖАНИЕ
|
1. Общие положения. 3 2. Подготовка и проведение испытаний грузоподъемных машин. 4 3. Необходимые документы.. 5 4. Порядок и методика по проведению испытаний грузоподъемных машин. 9 4.1. Общие положения. 9 4.2. Внешний осмотр (визуальный контроль) грузоподъемной машины.. 9 4.3. Статические испытания грузоподъемных машин. 10 4.4. Испытания на устойчивость стреловых кранов. 11 4.5. Динамические испытания грузоподъемной машины.. 12 4.6. Проверка работы устройств и приборов безопасности грузоподъемной машины.. 13 5. Порядок проведения испытаний новых приборов безопасности. 14 6. Заключительные положения. 16 Приложение к Рекомендациям по проведению испытаний грузоподъемных машин. 17 Перечень нормативных документов. 17 |

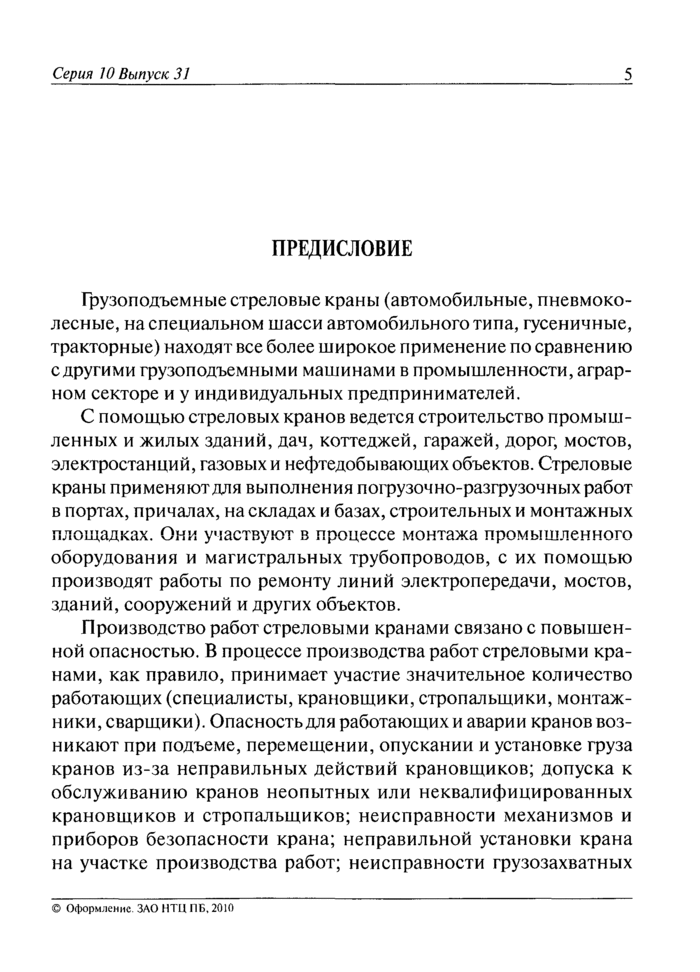

ПРЕДИСЛОВИЕ
Грузоподъемные стреловые краны (автомобильные, пневмоколесные, на специальном шасси автомобильного типа, гусеничные, тракторные) находят все более широкое применение по сравнению с другими грузоподъемными машинами в промышленности, аграрном секторе и у индивидуальных предпринимателей.
С помощью стреловых кранов ведется строительство промышленных и жилых зданий, дач, коттеджей, гаражей, дорог, мостов, электростанций, газовых и нефтедобывающих объектов. Стреловые краны применяют для выполнения погрузочно-разгрузочных работ в портах, причалах, на складах и базах, строительных и монтажных площадках. Они участвуют в процессе монтажа промышленного оборудования и магистральных трубопроводов, с их помощью производят работы по ремонту линий электропередачи, мостов, зданий, сооружений и других объектов.
Производство работ стреловыми кранами связано с повышенной опасностью. В процессе производства работ стреловыми кранами, как правило, принимает участие значительное количество работающих (специалисты, крановщики, стропальщики, монтажники, сварщики). Опасность для работающих и аварии кранов возникают при подъеме, перемещении, опускании и установке груза кранов из-за неправильных действий крановщиков; допуска к обслуживанию кранов неопытных или неквалифицированных крановщиков и стропальщиков; неисправности механизмов и приборов безопасности крана; неправильной установки крана на участке производства работ; неисправности грузозахватных приспособлений и тары; несоблюдения требований безопасности при работе крана вблизи линии электропередачи; недостаточных знаний или нарушений обслуживающим персоналом и специалистами инструкций, эксплуатационных документов и требований промышленной безопасности.
Обеспечение безопасности при эксплуатации стреловых кранов во многом зависит от специалистов и персонала, обслуживающего краны, хороших знаний и соблюдения ими требований правил, руководств по эксплуатации стреловых кранов, должностных (типовых) и производственных инструкций, проектов производства работ кранами, технологических карт и других регламентов по промышленной безопасности.
Соблюдение требований правил и других нормативных документов, включенных в настоящий Сборник, позволит специалистам и обслуживающему персоналу правильно и безопасно эксплуатировать стреловые краны без аварийности и травматизма на производстве.
После принятия документов, включенных в Сборник, произошли изменения в законодательстве Российской Федерации, например, указами Президента Российской Федерации от 09.03.04 № 314 и от 20.05.04 № 649 функции Федерального горного и промышленного надзора России (Госгортехнадзора России) переданы Федеральной службе по экологическому, технологическому и атомному надзору (Ростехнадзору). Сведения о таких изменениях приведены в примечаниях издателя, которые не являются составной частью документов Сборника.
|

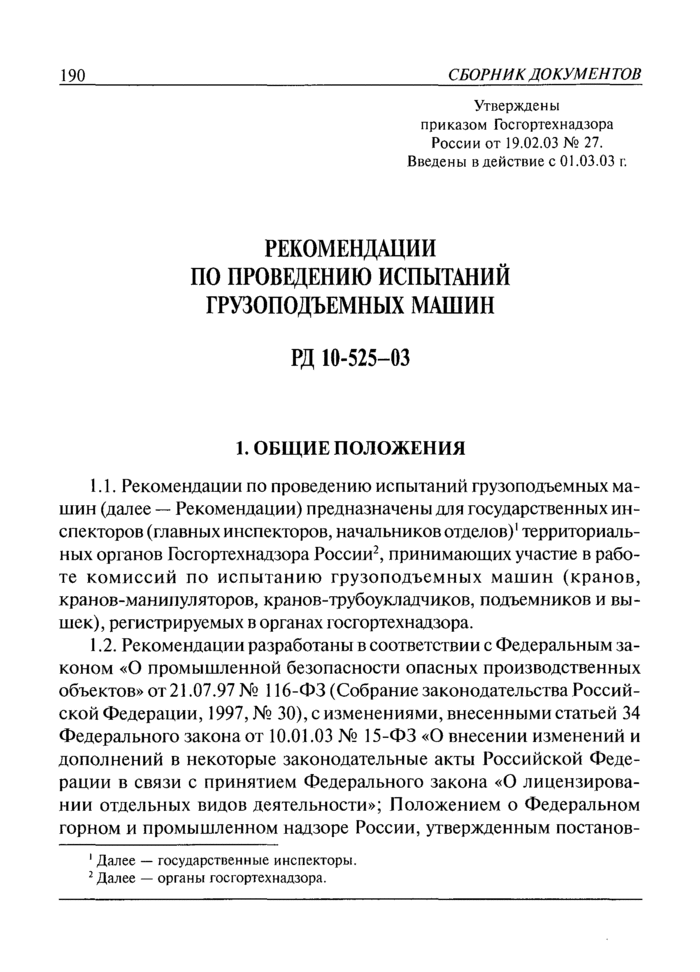

Утверждены |
РЕКОМЕНДАЦИИ
ПО ПРОВЕДЕНИЮ ИСПЫТАНИЙ
ГРУЗОПОДЪЕМНЫХ МАШИН
РД 10-525-03
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. по проведению испытаний грузоподъемных машин (далее — Рекомендации) предназначены для государственных инспекторов (главных инспекторов, начальников отделов)1 территориальных органов Госгортехнадзора России2, принимающих участие в работе комиссий по испытанию грузоподъемных машин (кранов, кранов-манипуляторов, кранов-трубоукладчиков, подъемников и вышек), регистрируемых в органах Госгортехнадзора.
___________
1 Далее — государственные инспекторы.
2 Далее — органы госгортехнадзора.
1.2. Рекомендации разработаны в соответствии с Федеральным законом «О промышленной безопасности опасных производственных объектов» от 21.07.97 № 116-ФЗ (Собрание законодательства Российской Федерации, 1997, № 30), с изменениями, внесенными статьей 34 Федерального закона от 10.01.03 № 15-ФЗ «О внесении изменений и дополнений в некоторые законодательные акты Российской Федерации в связи с принятием Федерального закона «О лицензировании отдельных видов деятельности»; Положением о Федеральном горном и промышленном надзоре России, утвержденным постановлением Правительства Российской Федерации от 03.12.01 № 841 (Собрание законодательства Российской Федерации, 2001, № 50); Правилами применения технических устройств на опасных производственных объектах, утвержденными постановлением Правительства Российской Федерации от 25.12.98 № 1540 (Собрание законодательства Российской Федерации, 1999, № 301); Общими правилами промышленной безопасности для организаций, осуществляющих деятельность в области промышленной безопасности опасных производственных объектов (ПБ 03-517-02), утвержденными постановлением Госгортехнадзора России от 18.10.02 № 61-А, зарегистрированным Министерством юстиции Российской Федерации 28.11.02, регистрационный № 3968; ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения», а также в соответствии с правилами и другими нормативными документами, утвержденными Госгортехнадзором России.

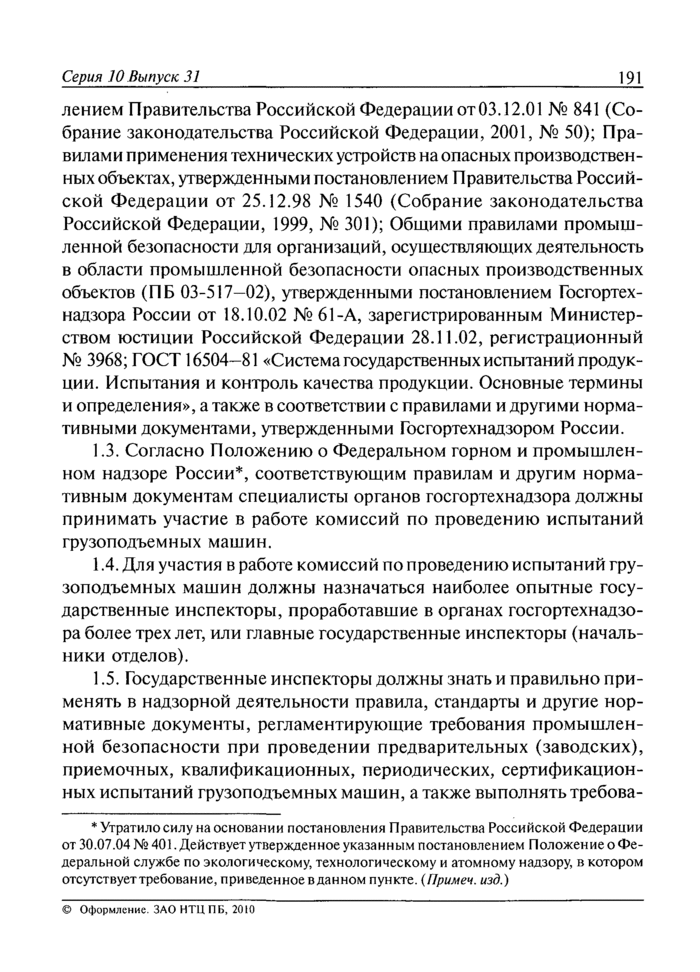

1.3. Согласно Положению о Федеральном горном и промышленном надзоре России*, соответствующим правилам и другим нормативным документам специалисты органов Госгортехнадзора должны принимать участие в работе комиссий по проведению испытаний грузоподъемных машин.
_____________
* Утратило силу на основании постановления Правительства Российской Федерации от 30.07.04 № 401. Действует утвержденное указанным постановлением Положение о Федеральной службе по экологическому, технологическому и атомному надзору, в котором отсутствует требование, приведенное в данном пункте. (Примеч. изд.)
1.4. Для участия в работе комиссий по проведению испытаний грузоподъемных машин должны назначаться наиболее опытные государственные инспекторы, проработавшие в органах Госгортехнадзора более трех лет, или главные государственные инспекторы (начальники отделов).
1.5. Государственные инспекторы должны знать и правильно применять в надзорной деятельности правила, стандарты и другие нормативные документы, регламентирующие требования промышленной безопасности при проведении предварительных (заводских), приемочных, квалификационных, периодических, сертификационных испытаний грузоподъемных машин, а также выполнять требования по охране труда, изложенные в Типовой инструкции по охране труда для государственных инспекторов, осуществляющих надзор за эксплуатацией грузоподъемных машин (РД 02-419-01), утвержденной приказом Госгортехнадзора России от 23.08.01 № 113.

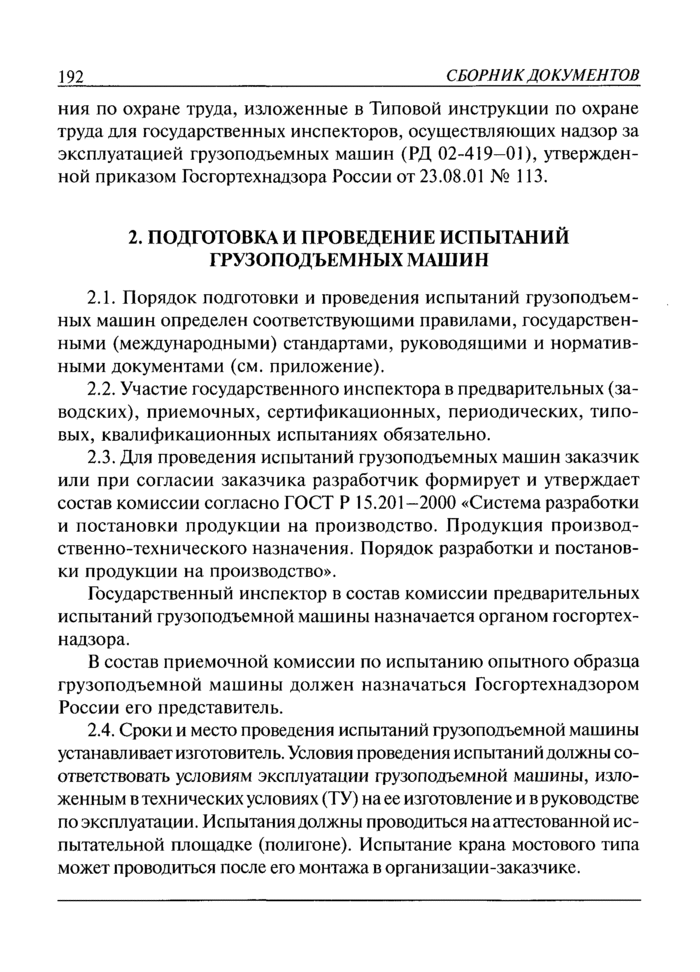

2. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИСПЫТАНИЙ ГРУЗОПОДЪЕМНЫХ МАШИН
2.1. Порядок подготовки и проведения испытаний грузоподъемных машин определен соответствующими правилами, государственными (международными) стандартами, руководящими и нормативными документами (см. приложение).
2.2. Участие государственного инспектора в предварительных (заводских), приемочных, сертификационных, периодических, типовых, квалификационных испытаниях обязательно.
2.3. Для проведения испытаний грузоподъемных машин заказчик или при согласии заказчика разработчик формирует и утверждает состав комиссии согласно ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство».
Государственный инспектор в состав комиссии предварительных испытаний грузоподъемной машины назначается органом Госгортехнадзора.
В состав приемочной комиссии по испытанию опытного образца грузоподъемной машины должен назначаться Госгортехнадзором России его представитель.
2.4. Сроки и место проведения испытаний грузоподъемной машины устанавливает изготовитель. Условия проведения испытаний должны соответствовать условиям эксплуатации грузоподъемной машины, изложенным в технических условиях (ТУ) на ее изготовление и в руководстве по эксплуатации. Испытания должны проводиться на аттестованной испытательной площадке (полигоне). Испытание крана мостового типа может проводиться после его монтажа в организации-заказчике.

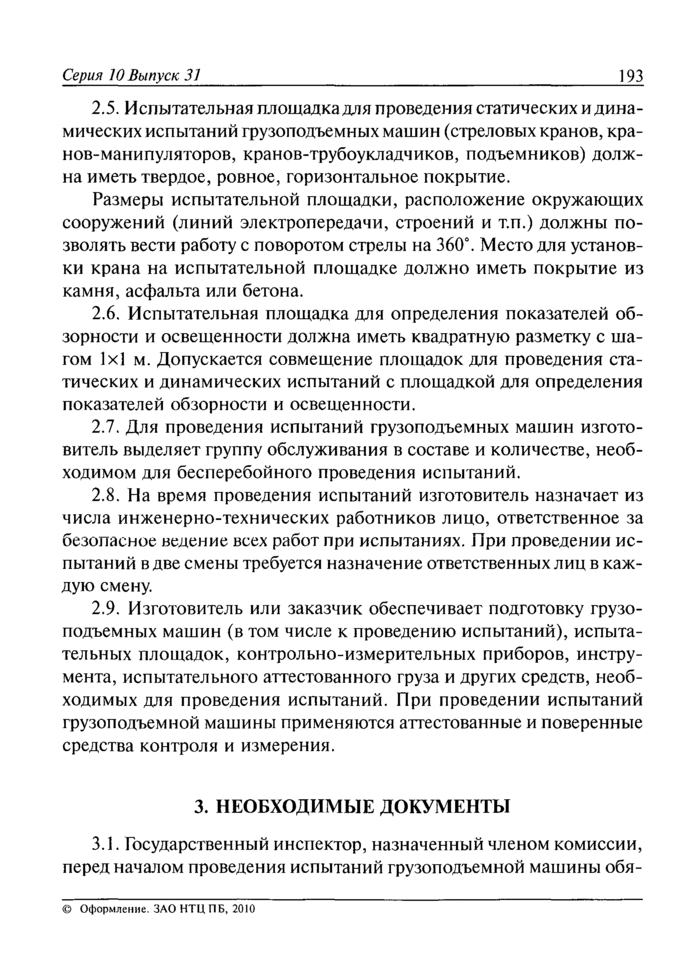

2.5. Испытательная площадка для проведения статических и динамических испытаний грузоподъемных машин (стреловых кранов, кранов-манипуляторов, кранов-трубоукладчиков, подъемников) должна иметь твердое, ровное, горизонтальное покрытие.
Размеры испытательной площадки, расположение окружающих сооружений (линий электропередачи, строений и т.п.) должны позволять вести работу с поворотом стрелы на 360°. Место для установки крана на испытательной площадке должно иметь покрытие из камня, асфальта или бетона.
2.6. Испытательная площадка для определения показателей обзорности и освещенности должна иметь квадратную разметку с шагом 1×1 м. Допускается совмещение площадок для проведения статических и динамических испытаний с площадкой для определения показателей обзорности и освещенности.
2.7. Для проведения испытаний грузоподъемных машин изготовитель выделяет группу обслуживания в составе и количестве, необходимом для бесперебойного проведения испытаний.
2.8. На время проведения испытаний изготовитель назначает из числа инженерно-технических работников лицо, ответственное за безопасное ведение всех работ при испытаниях. При проведении испытаний в две смены требуется назначение ответственных лиц в каждую смену.
2.9. Изготовитель или заказчик обеспечивает подготовку грузоподъемных машин (в том числе к проведению испытаний), испытательных площадок, контрольно-измерительных приборов, инструмента, испытательного аттестованного груза и других средств, необходимых для проведения испытаний. При проведении испытаний грузоподъемной машины применяются аттестованные и поверенные средства контроля и измерения.
3. НЕОБХОДИМЫЕ ДОКУМЕНТЫ
3.1. Государственный инспектор, назначенный членом комиссии, перед началом проведения испытаний грузоподъемной машины обязан проверить наличие и содержание документов, предусмотренных правилами, государственными (международными) стандартами, настоящими Рекомендациями и другими нормативными документами.

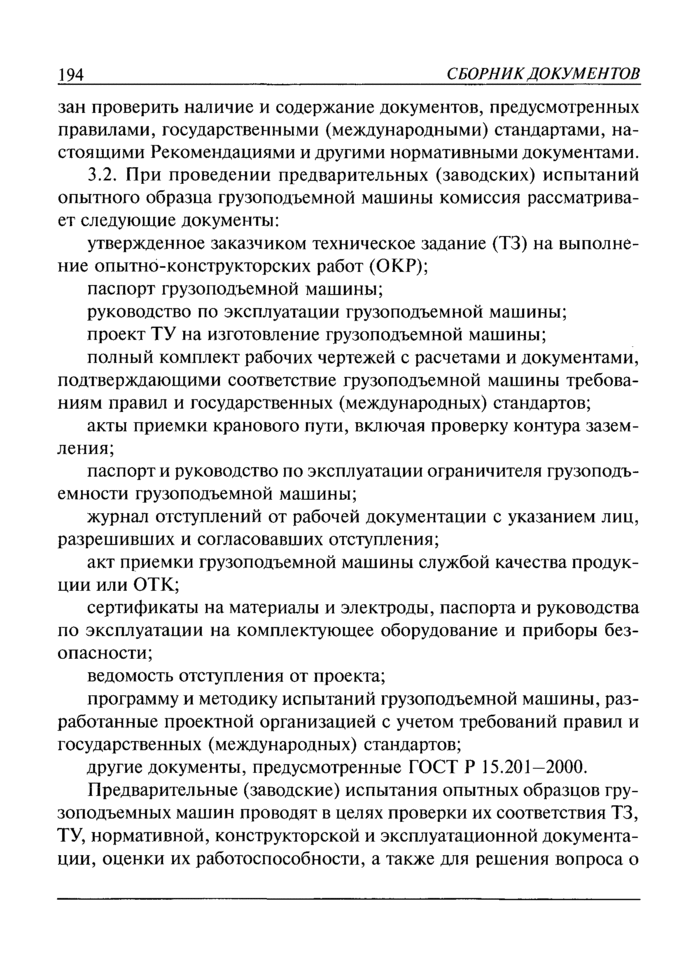

3.2. При проведении предварительных (заводских) испытаний опытного образца грузоподъемной машины комиссия рассматривает следующие документы:
утвержденное заказчиком техническое задание (ТЗ) на выполнение опытно-конструкторских работ (ОКР);
паспорт грузоподъемной машины;
руководство по эксплуатации грузоподъемной машины;
проект ТУ на изготовление грузоподъемной машины; полный комплект рабочих чертежей с расчетами и документами, подтверждающими соответствие грузоподъемной машины требованиям правил и государственных (международных) стандартов;
акты приемки кранового пути, включая проверку контура заземления;
паспорт и руководство по эксплуатации ограничителя грузоподъемности грузоподъемной машины;
журнал отступлений от рабочей документации с указанием лиц, разрешивших и согласовавших отступления;
акт приемки грузоподъемной машины службой качества продукции или ОТК;
сертификаты на материалы и электроды, паспорта и руководства по эксплуатации на комплектующее оборудование и приборы безопасности;
ведомость отступления от проекта;
программу и методику испытаний грузоподъемной машины, разработанные проектной организацией с учетом требований правил и государственных (международных) стандартов;
другие документы, предусмотренные ГОСТ Р 15.201-2000.
Предварительные (заводские) испытания опытных образцов грузоподъемных машин проводят в целях проверки их соответствия ТЗ, ТУ, нормативной, конструкторской и эксплуатационной документации, оценки их работоспособности, а также для решения вопроса о возможности предъявления грузоподъемных машин на приемочные испытания.

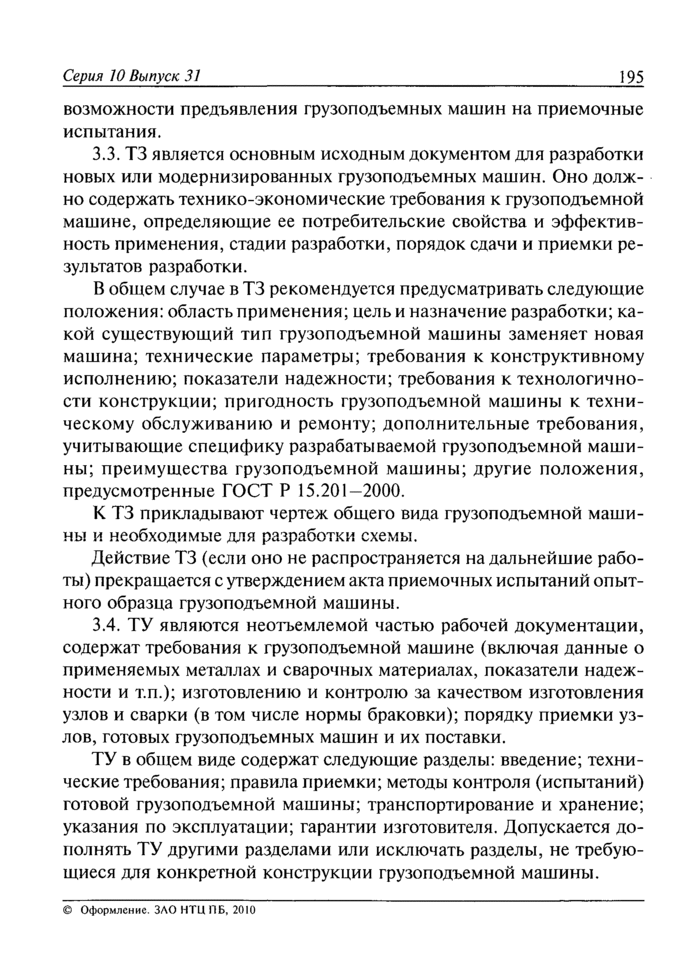

3.3. ТЗ является основным исходным документом для разработки новых или модернизированных грузоподъемных машин. Оно должно содержать технико-экономические требования к грузоподъемной машине, определяющие ее потребительские свойства и эффективность применения, стадии разработки, порядок сдачи и приемки результатов разработки.
В общем случае в ТЗ рекомендуется предусматривать следующие положения: область применения; цель и назначение разработки; какой существующий тип грузоподъемной машины заменяет новая машина; технические параметры; требования к конструктивному исполнению; показатели надежности; требования к технологичности конструкции; пригодность грузоподъемной машины к техническому обслуживанию и ремонту; дополнительные требования, учитывающие специфику разрабатываемой грузоподъемной машины; преимущества грузоподъемной машины; другие положения, предусмотренные ГОСТ Р 15.201-2000.
К ТЗ прикладывают чертеж общего вида грузоподъемной машины и необходимые для разработки схемы.
Действие ТЗ (если оно не распространяется на дальнейшие работы) прекращается с утверждением акта приемочных испытаний опытного образца грузоподъемной машины.
3.4. ТУ являются неотъемлемой частью рабочей документации, содержат требования к грузоподъемной машине (включая данные о применяемых металлах и сварочных материалах, показатели надежности и т.п.); изготовлению и контролю за качеством изготовления узлов и сварки (в том числе нормы браковки); порядку приемки узлов, готовых грузоподъемных машин и их поставки.
ТУ в общем виде содержат следующие разделы: введение; технические требования; правила приемки; методы контроля (испытаний) готовой грузоподъемной машины; транспортирование и хранение; указания по эксплуатации; гарантии изготовителя. Допускается дополнять ТУ другими разделами или исключать разделы, не требующиеся для конкретной конструкции грузоподъемной машины.
Приемочная комиссия в процессе приемочных испытаний грузоподъемной машины согласовывает проект ТУ, которые после этого считаются принятыми для выпуска по ним серийной продукции.

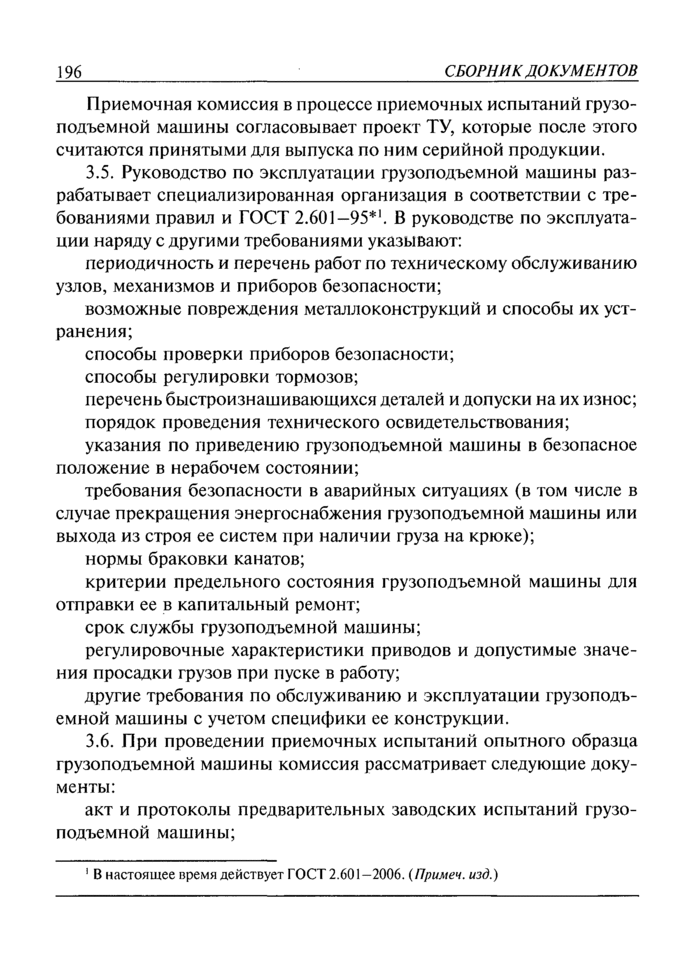

3.5. Руководство по эксплуатации грузоподъемной машины разрабатывает специализированная организация в соответствии с требованиями правил и ГОСТ 2.601-95*1.
_____________
1 В настоящее время действует ГОСТ 2.601-2006. (IТримеч. изд.)
В руководстве по эксплуатации наряду с другими требованиями указывают:
периодичность и перечень работ по техническому обслуживанию узлов, механизмов и приборов безопасности;
возможные повреждения металлоконструкций и способы их устранения;
способы проверки приборов безопасности;
способы регулировки тормозов;
перечень быстроизнашивающихся деталей и допуски на их износ;
порядок проведения технического освидетельствования; указания по приведению грузоподъемной машины в безопасное положение в нерабочем состоянии;
требования безопасности в аварийных ситуациях (в том числе в случае прекращения энергоснабжения грузоподъемной машины или выхода из строя ее систем при наличии груза на крюке);
нормы браковки канатов;
критерии предельного состояния грузоподъемной машины для отправки ее в капитальный ремонт;
срок службы грузоподъемной машины;
регулировочные характеристики приводов и допустимые значения просадки грузов при пуске в работу;
другие требования по обслуживанию и эксплуатации грузоподъемной машины с учетом специфики ее конструкции.
3.6. При проведении приемочных испытаний опытного образца грузоподъемной машины комиссия рассматривает следующие документы:
акт и протоколы предварительных заводских испытаний грузоподъемной машины; акты об инструментальных тензометрических испытаниях, включая материалы стендовых испытаний по определению ресурса механизмов и сборочных единиц грузоподъемной машины и эргономических испытаний;
перечень изменений, внесенных в конструкцию грузоподъемной машины по результатам предварительных и инструментальных испытаний; паспорт грузоподъемной машины; руководство по эксплуатации;
полный комплект рабочих чертежей с расчетно-пояснительной запиской, изменениями, внесенными по результатам предварительных испытаний;
проект ТУ на изготовление грузоподъемной машины; программу и методику предварительных и приемочных испытаний опытного образца грузоподъемной машины.

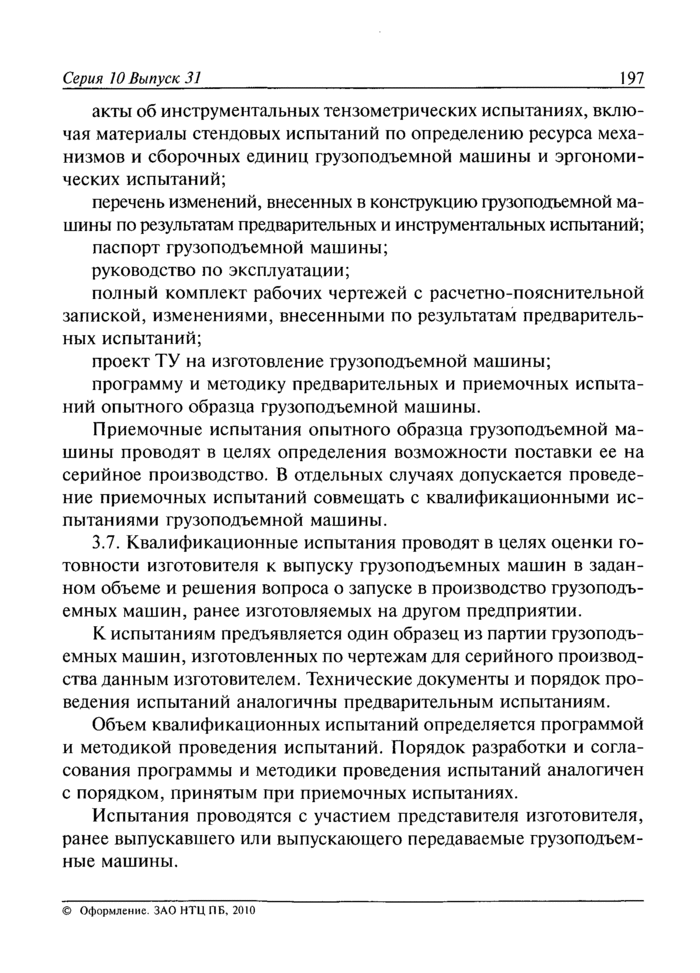

Приемочные испытания опытного образца грузоподъемной машины проводят в целях определения возможности поставки ее на серийное производство. В отдельных случаях допускается проведение приемочных испытаний совмещать с квалификационными испытаниями грузоподъемной машины.
3.7. Квалификационные испытания проводят в целях оценки готовности изготовителя к выпуску грузоподъемных машин в заданном объеме и решения вопроса о запуске в производство грузоподъемных машин, ранее изготовляемых на другом предприятии.
К испытаниям предъявляется один образец из партии грузоподъемных машин, изготовленных по чертежам для серийного производства данным изготовителем. Технические документы и порядок проведения испытаний аналогичны предварительным испытаниям.
Объем квалификационных испытаний определяется программой и методикой проведения испытаний. Порядок разработки и согласования программы и методики проведения испытаний аналогичен с порядком, принятым при приемочных испытаниях.
Испытания проводятся с участием представителя изготовителя, ранее выпускавшего или выпускающего передаваемые грузоподъемные машины.

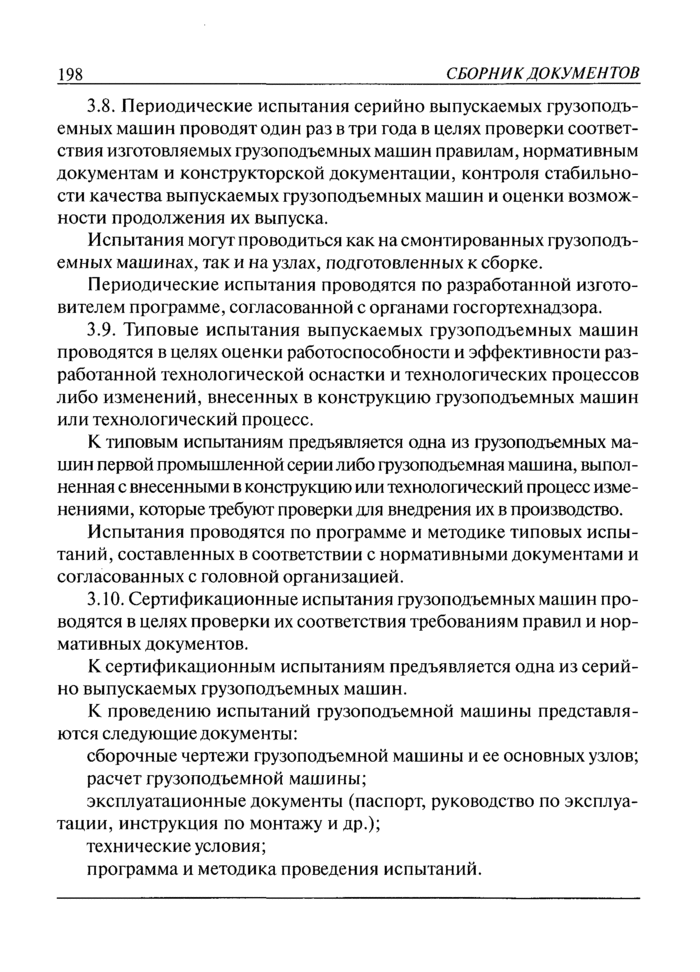

3.8. Периодические испытания серийно выпускаемых грузоподъемных машин проводят один раз в три года в целях проверки соответствия изготовляемых грузоподъемных машин правилам, нормативным документам и конструкторской документации, контроля стабильности качества выпускаемых грузоподъемных машин и оценки возможности продолжения их выпуска.
Испытания могут проводиться как на смонтированных грузоподъемных машинах, так и на узлах, подготовленных к сборке.
Периодические испытания проводятся по разработанной изготовителем программе, согласованной с органами Госгортехнадзора.
3.9. Типовые испытания выпускаемых грузоподъемных машин проводятся в целях оценки работоспособности и эффективности разработанной технологической оснастки и технологических процессов либо изменений, внесенных в конструкцию грузоподъемных машин или технологический процесс.
К типовым испытаниям предъявляется одна из грузоподъемных машин первой промышленной серии либо грузоподъемная машина, выполненная с внесенными в конструкцию или технологический процесс изменениями, которые требуют проверки для внедрения их в производство.
Испытания проводятся по программе и методике типовых испытаний, составленных в соответствии с нормативными документами и согласованных с головной организацией.
3.10. Сертификационные испытания грузоподъемных машин проводятся в целях проверки их соответствия требованиям правил и нормативных документов.
К сертификационным испытаниям предъявляется одна из серийно выпускаемых грузоподъемных машин.
К проведению испытаний грузоподъемной машины представляются следующие документы:
сборочные чертежи грузоподъемной машины и ее основных узлов;
расчет грузоподъемной машины;
эксплуатационные документы (паспорт, руководство по эксплуатации, инструкция по монтажу и др.);
технические условия;
программа и методика проведения испытаний.

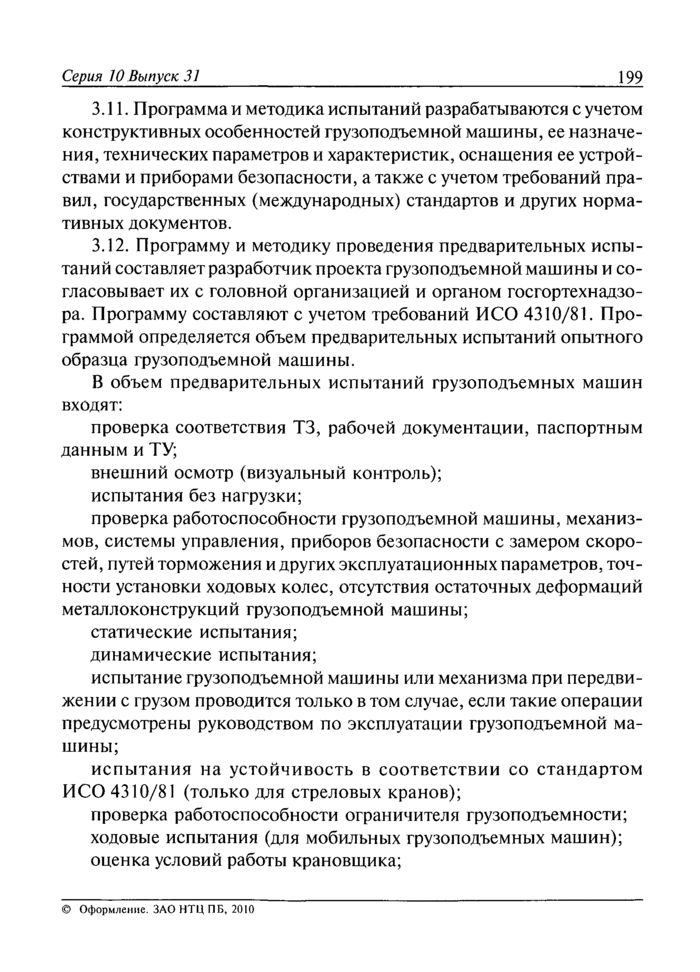

3.11. Программа и методика испытаний разрабатываются с учетом конструктивных особенностей грузоподъемной машины, ее назначения, технических параметров и характеристик, оснащения ее устройствами и приборами безопасности, а также с учетом требований правил, государственных (международных) стандартов и других нормативных документов.
3.12. Программу и методику проведения предварительных испытаний составляет разработчик проекта грузоподъемной машины и согласовывает их с головной организацией и органом Госгортехнадзора. Программу составляют с учетом требований ИСО 4310/81. Программой определяется объем предварительных испытаний опытного образца грузоподъемной машины.
В объем предварительных испытаний грузоподъемных машин входят:
проверка соответствия ТЗ, рабочей документации, паспортным данным и ТУ;
внешний осмотр (визуальный контроль); испытания без нагрузки;
проверка работоспособности грузоподъемной машины, механизмов, системы управления, приборов безопасности с замером скоростей, путей торможения и других эксплуатационных параметров, точности установки ходовых колес, отсутствия остаточных деформаций металлоконструкций грузоподъемной машины; статические испытания; динамические испытания;
испытание грузоподъемной машины или механизма при передвижении с грузом проводится только в том случае, если такие операции предусмотрены руководством по эксплуатации грузоподъемной машины;
испытания на устойчивость в соответствии со стандартом ИСО 4310/81 (только для стреловых кранов);
проверка работоспособности ограничителя грузоподъемности; ходовые испытания (для мобильных грузоподъемных машин); оценка условий работы крановщика;
оценка приспособленности грузоподъемной машины к техническому обслуживанию и ремонту.

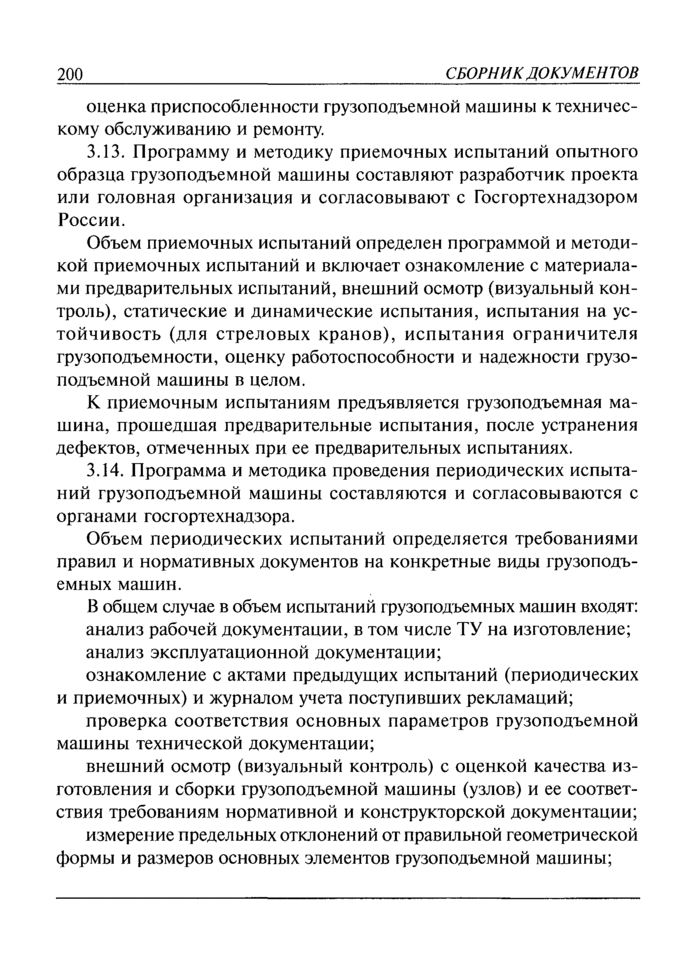

3.13. Программу и методику приемочных испытаний опытного образца грузоподъемной машины составляют разработчик проекта или головная организация и согласовывают с Госгортехнадзором России.
Объем приемочных испытаний определен программой и методикой приемочных испытаний и включает ознакомление с материалами предварительных испытаний, внешний осмотр (визуальный контроль), статические и динамические испытания, испытания на устойчивость (для стреловых кранов), испытания ограничителя грузоподъемности, оценку работоспособности и надежности грузоподъемной машины в целом.
К приемочным испытаниям предъявляется грузоподъемная машина, прошедшая предварительные испытания, после устранения дефектов, отмеченных при ее предварительных испытаниях.
3.14. Программа и методика проведения периодических испытаний грузоподъемной машины составляются и согласовываются с органами Госгортехнадзора.
Объем периодических испытаний определяется требованиями правил и нормативных документов на конкретные виды грузоподъемных машин.
В общем случае в объем испытаний грузоподъемных машин входят: анализ рабочей документации, в том числе ТУ на изготовление; анализ эксплуатационной документации;
ознакомление с актами предыдущих испытаний (периодических и приемочных) и журналом учета поступивших рекламаций;
проверка соответствия основных параметров грузоподъемной машины технической документации;
внешний осмотр (визуальный контроль) с оценкой качества изготовления и сборки грузоподъемной машины (узлов) и ее соответствия требованиям нормативной и конструкторской документации;
измерение предельных отклонений от правильной геометрической формы и размеров основных элементов грузоподъемной машины;

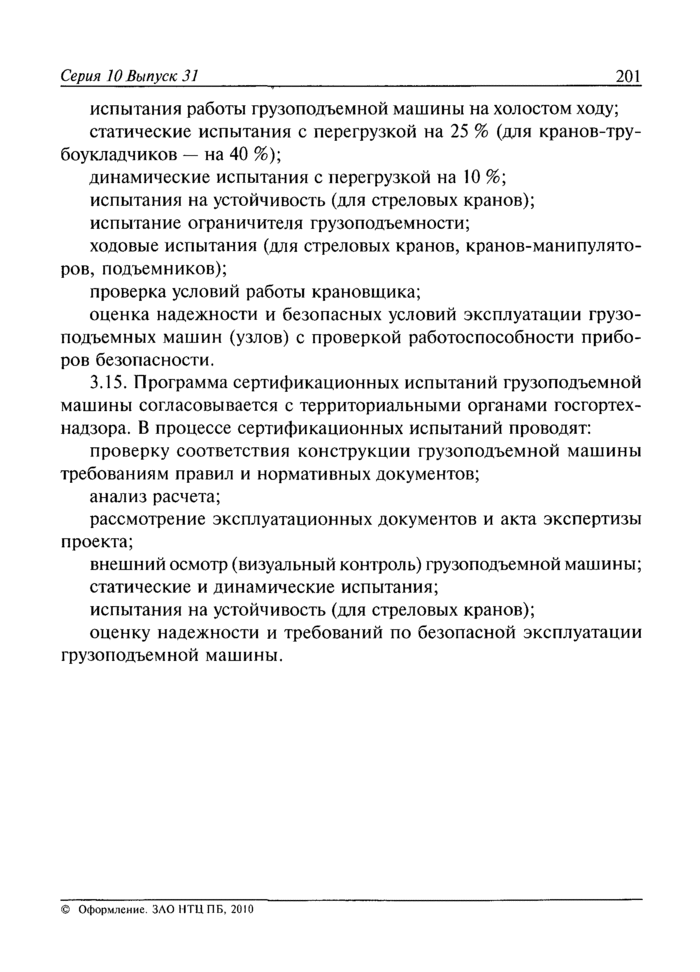

испытания работы грузоподъемной машины на холостом ходу; статические испытания с перегрузкой на 25 % (для кранов-трубоукладчиков — на 40 %);
динамические испытания с перегрузкой на 10 %; испытания на устойчивость (для стреловых кранов); испытание ограничителя грузоподъемности; ходовые испытания (для стреловых кранов, кранов-манипуляторов, подъемников);
проверка условий работы крановщика;
оценка надежности и безопасных условий эксплуатации грузоподъемных машин (узлов) с проверкой работоспособности приборов безопасности.
3.15. Программа сертификационных испытаний грузоподъемной машины согласовывается с территориальными органами Госгортехнадзора. В процессе сертификационных испытаний проводят:
проверку соответствия конструкции грузоподъемной машины требованиям правил и нормативных документов; анализ расчета;
рассмотрение эксплуатационных документов и акта экспертизы проекта;
внешний осмотр (визуальный контроль) грузоподъемной машины; статические и динамические испытания; испытания на устойчивость (для стреловых кранов); оценку надежности и требований по безопасной эксплуатации грузоподъемной машины.

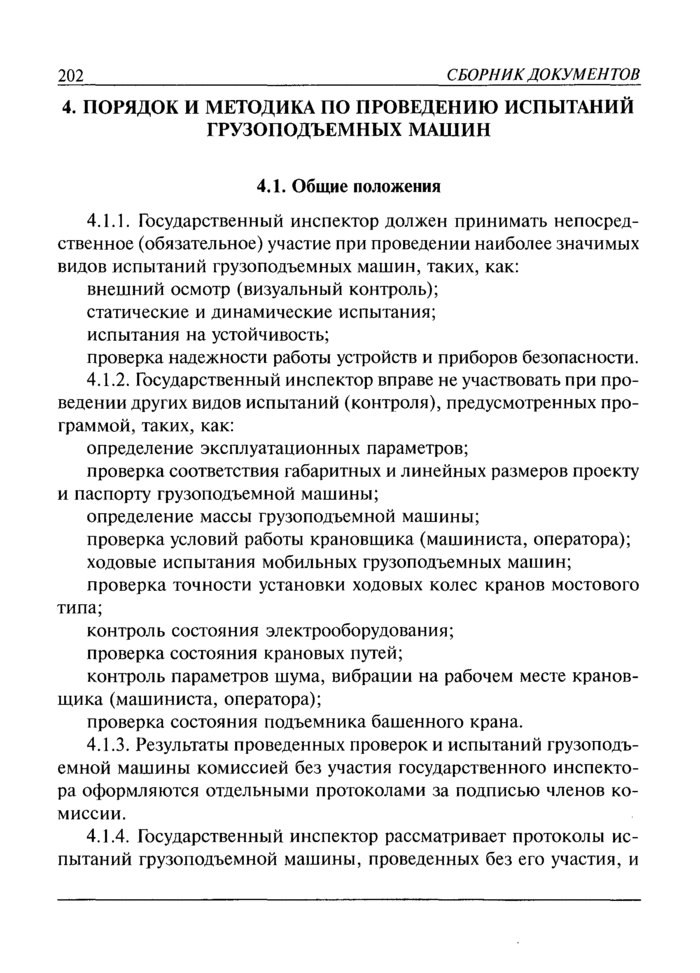

4. ПОРЯДОК И МЕТОДИКА ПО ПРОВЕДЕНИЮ ИСПЫТАНИЙ ГРУЗОПОДЪЕМНЫХ МАШИН 4.1. Общие положения
4.1.1. Государственный инспектор должен принимать непосредственное (обязательное) участие при проведении наиболее значимых видов испытаний грузоподъемных машин, таких, как:
внешний осмотр (визуальный контроль); статические и динамические испытания; испытания на устойчивость;
проверка надежности работы устройств и приборов безопасности.
4.1.2. Государственный инспектор вправе не участвовать при проведении других видов испытаний (контроля), предусмотренных программой, таких, как:
определение эксплуатационных параметров; проверка соответствия габаритных и линейных размеров проекту и паспорту грузоподъемной машины;
определение массы грузоподъемной машины; проверка условий работы крановщика (машиниста, оператора); ходовые испытания мобильных грузоподъемных машин; проверка точности установки ходовых колес кранов мостового типа;
контроль состояния электрооборудования; проверка состояния крановых путей;
контроль параметров шума, вибрации на рабочем месте крановщика (машиниста, оператора);
проверка состояния подъемника башенного крана.
4.1.3. Результаты проведенных проверок и испытаний грузоподъемной машины комиссией без участия государственного инспектора оформляются отдельными протоколами за подписью членов комиссии.
4.1.4. Государственный инспектор рассматривает протоколы испытаний грузоподъемной машины, проведенных без его участия, и при необходимости проводит контрольную проверку отдельных данных или показателей испытаний.

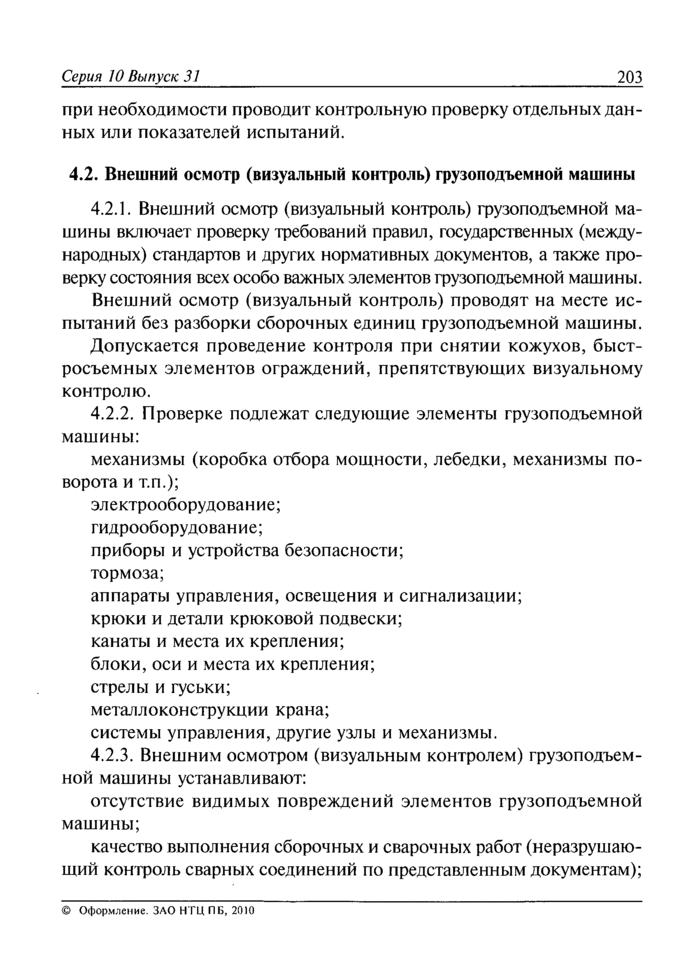

4.2. Внешний осмотр (визуальный контроль) грузоподъемной машины
4.2.1. Внешний осмотр (визуальный контроль) грузоподъемной машины включает проверку требований правил, государственных (международных) стандартов и других нормативных документов, а также проверку состояния всех особо важных элементов грузоподъемной машины.
Внешний осмотр (визуальный контроль) проводят на месте испытаний без разборки сборочных единиц грузоподъемной машины.
Допускается проведение контроля при снятии кожухов, быстросъемных элементов ограждений, препятствующих визуальному контролю.
4.2.2. Проверке подлежат следующие элементы грузоподъемной машины:
механизмы (коробка отбора мощности, лебедки, механизмы поворота и т.п.);
электрооборудование;
гидрооборудование;
приборы и устройства безопасности;
тормоза;
аппараты управления, освещения и сигнализации;
крюки и детали крюковой подвески;
канаты и места их крепления;
блоки, оси и места их крепления;
стрелы и гуськи;
металлоконструкции крана;
системы управления, другие узлы и механизмы.
4.2.3. Внешним осмотром (визуальным контролем) грузоподъемной машины устанавливают:
отсутствие видимых повреждений элементов грузоподъемной машины;
качество выполнения сборочных и сварочных работ (неразрушающий контроль сварных соединений по представленным документам);

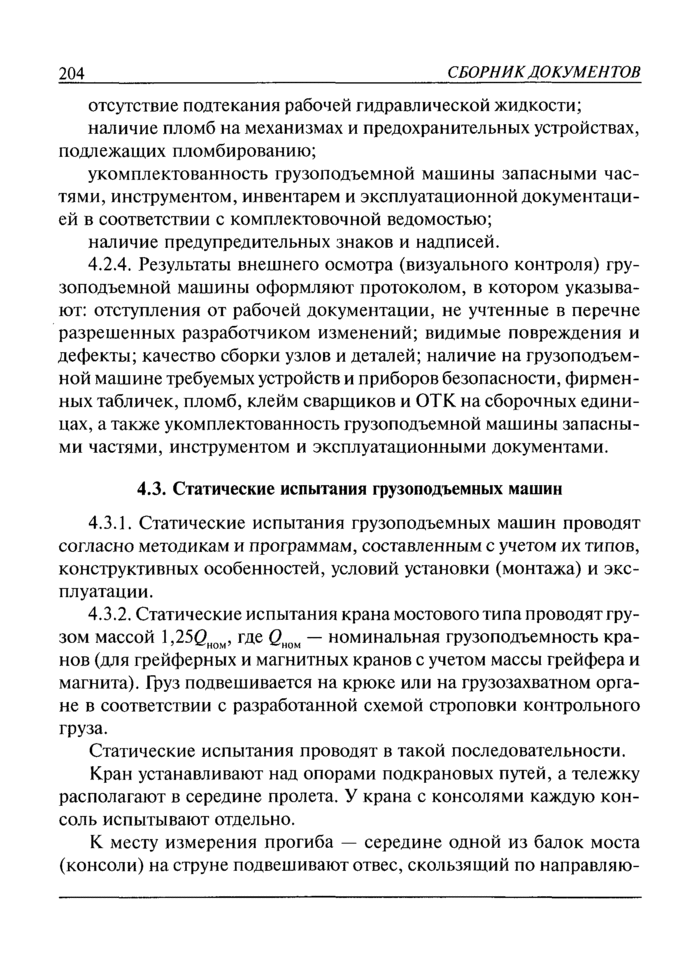

отсутствие подтекания рабочей гидравлической жидкости; наличие пломб на механизмах и предохранительных устройствах, подлежащих пломбированию;
укомплектованность грузоподъемной машины запасными частями, инструментом, инвентарем и эксплуатационной документацией в соответствии с комплектовочной ведомостью; наличие предупредительных знаков и надписей.
4.2.4. Результаты внешнего осмотра (визуального контроля) грузоподъемной машины оформляют протоколом, в котором указывают: отступления от рабочей документации, не учтенные в перечне разрешенных разработчиком изменений; видимые повреждения и дефекты; качество сборки узлов и деталей; наличие на грузоподъемной машине требуемых устройств и приборов безопасности, фирменных табличек, пломб, клейм сварщиков и ОТК на сборочных единицах, а также укомплектованность грузоподъемной машины запасными частями, инструментом и эксплуатационными документами.
4.3. Статические испытания грузоподъемных машин
4.3.1. Статические испытания грузоподъемных машин проводят согласно методикам и программам, составленным с учетом их типов, конструктивных особенностей, условий установки (монтажа) и эксплуатации.
4.3.2. Статические испытания крана мостового типа проводят грузом массой 1,25Qном, где Qном — номинальная грузоподъемность кранов (для грейферных и магнитных кранов с учетом массы грейфера и магнита). Груз подвешивается на крюке или на грузозахватном органе в соответствии с разработанной схемой строповки контрольного груза.
Статические испытания проводят в такой последовательности. Кран устанавливают над опорами подкрановых путей, а тележку располагают в середине пролета. У крана с консолями каждую консоль испытывают отдельно.
К месту измерения прогиба — середине одной из балок моста (консоли) на струне подвешивают отвес, скользящий по направляющей вдоль металлической линейки, и делают замер. Затем поднимают испытательный груз на высоту 100 — 200 мм и производят отсчет по линейке. В поднятом состоянии груз выдерживают в течение 10 мин, контролируя величину прогиба. При нарастании прогиба груз немедленно опускают на землю и испытания прекращают до выяснения причин. Если величина прогиба не увеличивается, то по истечении 10 мин груз опускают и проверяют положение отвеса.

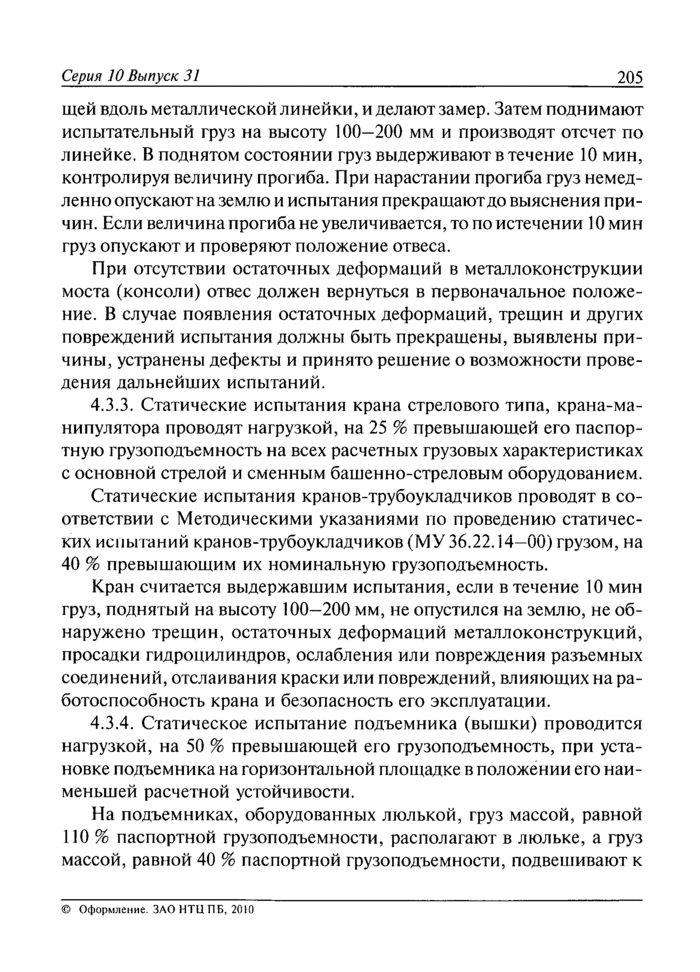

При отсутствии остаточных деформаций в металлоконструкции моста (консоли) отвес должен вернуться в первоначальное положение. В случае появления остаточных деформаций, трещин и других повреждений испытания должны быть прекращены, выявлены причины, устранены дефекты и принято решение о возможности проведения дальнейших испытаний.
4.3.3. Статические испытания крана стрелового типа, крана-манипулятора проводят нагрузкой, на 25 % превышающей его паспортную грузоподъемность на всех расчетных грузовых характеристиках с основной стрелой и сменным башенно-стреловым оборудованием.
Статические испытания кранов-трубоукладчиков проводят в соответствии с Методическими указаниями по проведению статических испытаний кранов-трубоукладчиков (МУ 36.22.14-00) грузом, на 40 % превышающим их номинальную грузоподъемность.
Кран считается выдержавшим испытания, если в течение 10 мин груз, поднятый на высоту 100 — 200 мм, не опустился на землю, не обнаружено трещин, остаточных деформаций металлоконструкций, просадки гидроцилиндров, ослабления или повреждения разъемных соединений, отслаивания краски или повреждений, влияющих на работоспособность крана и безопасность его эксплуатации.
4.3.4. Статическое испытание подъемника (вышки) проводится нагрузкой, на 50 % превышающей его грузоподъемность, при установке подъемника на горизонтальной площадке в положении его наименьшей расчетной устойчивости.
На подъемниках, оборудованных люлькой, груз м
