ПРАВИТЕЛЬСТВО МОСКВЫ
МОСКОМАРХИТЕКТУРА

ПОСОБИЕ
к МГСН 2.04-97

ПРОЕКТИРОВАНИЕ ЗВУКОИЗОЛЯЦИИ
ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
ЖИЛЫХ И ОБЩЕСТВЕННЫХ
ЗДАНИЙ

1998

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНО Научно-исследовательским институтом строительной физики (НИИСФ) Российской академии архитектуры и строительных наук (докт. техн. наук Осипов Г.Л., кандидаты техн. наук Климухин А.А., Анджелов В.Л.), Московским научно-исследовательским и проектным институтом типологии, экспериментального проектирования (МНИИТЭП) (инж. Лалаев Э.М., Федоров Н.Н.);

при участии ЦНИИЭП жилища (канд.техн.наук Крейтан В.Г.).

2. ПОДГОТОВЛЕНО к утверждению и изданию Управлением перспективного проектирования и нормативов Москомархитектуры (инж. Щипанов Ю.Б., Шевяков И.Ю.)

3. УТВЕРЖДЕНО указанием Москомархитектуры от 12.02.98 г. № 4.

Содержание

Введение

1. Нормативные требования МГСН 2.04-97 к звукоизоляции ограждающих конструкций

2. Методика определения индекса изоляции воздушного шума R_w, индекса приведенного уровня ударного шума L_nw и звукоизоляции наружных ограждающих конструкций R_Атран. в дБА

3. Определение звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий

4. Проектирование ограждающих конструкций, обеспечивающих нормативную звукоизоляцию

ВВЕДЕНИЕ

Настоящее «Пособие» разработано в развитие МГСН 2.04-97 «Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях». Оно дополняет и уточняет ряд положений, содержащихся в главе СНиП II-12-77 «Защита от шума» (М., Стройиздат, 1978), «Руководстве по расчету и проектированию звукоизоляции ограждающих конструкций» (М., Стройиздат, 1983) и содержит ряд конкретных примеров по расчету и проектированию звукоизоляции ограждающих конструкций зданий.

Особое внимание следует обратить на то, что в связи с введением в МГСН 2.04-97 новой системы оценки звукоизоляции, соответствующей стандарту 717 Международной организации по стандартизации (ИСО), произошло изменение в численных значениях индексов изоляции воздушного шума и индексов приведенных уровней ударного шума, определяемых ранее по главе СНиП II-12-77, а соответственно и изменение их нормативных значений.

Для возможности сопоставления с новой системой нормирования результатов расчетов и измерений звукоизоляции, выполненных ранее до выхода МГСН 2.04-97, следует использовать следующие пересчетные формулы:

— для индексов изоляции воздушного шума ограждающей конструкцией:

R_w = I_в + 2, дБ;

— для индексов приведенного уровня ударного шума под перекрытием:

L_nw = I_y-7, дБ,

где R_w и L_nw — значения соответствующих индексов по МГСН 2.04-97,

I_в и I_y — значения тех же индексов по главе СНиП II-12-77.

1. НОРМАТИВНЫЕ ТРЕБОВАНИЯ МГСН 2.04-97 К ЗВУКОИЗОЛЯЦИИ
ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

1.1. Нормируемыми параметрами звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий являются индексы изоляции воздушного шума ограждающими конструкциями R_w и индексы приведенного уровня ударного шума под перекрытиями L_nw, дБ.

1.2. Нормативные значения индексов изоляции воздушного шума внутренними ограждающими конструкциями R_w и индексов приведенного уровня ударного шума под перекрытиями L_nw, дБ для жилых и общественных зданий приведены в табл. 1.1 (МГСН 2.04-97, табл. 6) в зависимости от категории здания:

— категория А — высококомфортные условия;

— категория Б — комфортные условия;

— категория В — предельно-допустимые условия.

Категория здания устанавливается техническим заданием на проектирование.

Значения индексов изоляции воздушного шума R_w должны быть не меньше нормативных, а индексов приведенного уровня ударного шума L_nw — не более нормативных.

1.3. Нормируемым параметром звукоизоляции наружных ограждающих конструкций (окон) является звукоизоляция R_Атран., дБА, представляющая собой изоляцию внешнего шума, производимого потоком городского транспорта.

1.4. Нормативные величины R_Атран. для жилых комнат, номеров гостиниц, общежитий, кабинетов и рабочих комнат административных зданий, палат больниц, кабинетов врачей площадью до 25 м². при различных уровнях шума у фасада здания приведены в табл. 1.2 (МГСН 2.04-97. табл. 7).

1.5. Для указанных, помещений большей площади (свыше 25 м²), а также для помещений со звукопоглощающими облицовками (аудитории, залы собраний, конференц-залы и т.п.) нормативные величины R_Атран. должны определяться по формуле:

дБА,

где — уровень звука снаружи в 2 м от фасада здания, дБА;

— допустимый уровень звука в помещении, дБА;

— площадь окна (всех окон в данном помещении, ориентированных в сторону источника внешнего шума), м².

А — эквивалентная площадь звукопоглощения в помещении (средняя в диапазоне 100 — 1000 Гц), м².

1.6. Методика определения индексов изоляции R_w, L_nw конкретных внутренних ограждений и звукоизоляции окон R_Атран. по известным (рассчитанным или измеренным) частотным характеристикам звукоизоляции приведена в разделе 2.

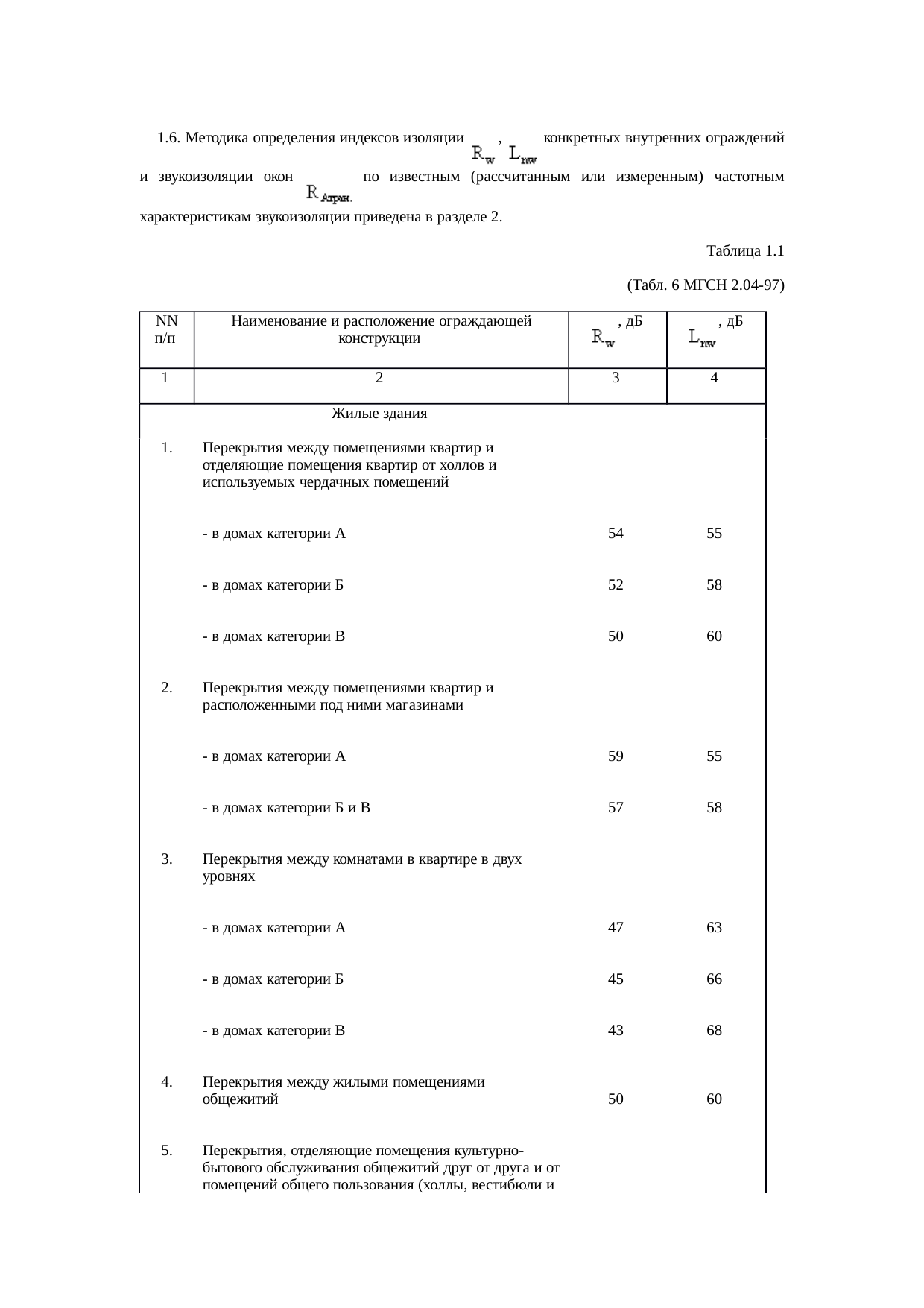

Таблица 1.1
(Табл. 6 МГСН 2.04-97)

№№ п/п	Наименование и расположение ограждающей конструкции	R_w, дБ	L_nw, дБ
1	2	3	4
	Жилые здания
1.	Перекрытия между помещениями квартир и отделяющие помещения квартир от холлов и используемых чердачных помещений
	— в домах категории А	54	55
	— в домах категории Б	52	58
	— в домах категории В	50	60
2.	Перекрытия между помещениями квартир и расположенными под ними магазинами
	— в домах категории А	59	55
	— в домах категории Б и В	57	58
3.	Перекрытия между комнатами в квартире в двух уровнях
	— в домах категории А	47	63
	— в домах категории Б	45	66
	— в домах категории В	43	68
4.	Перекрытия между жилыми помещениями общежитий	50	60
5.	Перекрытия, отделяющие помещения культурно-бытового обслуживания общежитий друг от друга и от помещений общего пользования (холлы, вестибюли и пр.)	47	65
6.	Стены и перегородки между квартирами, между помещениями квартир и лестничными клетками, холлами, коридорами, вестибюлями
	— в домах категории А	54	—
	— в домах категории Б	52	—
	— в домах категории В	50	—
7.	Стены между помещениями квартир и магазинами
	— в домах категории А	59	—
	— в домах категории Б и В	57	—
8.	Перегородки между комнатами, между кухней и комнатой в квартире	43	—
9.	Стены и перегородки между комнатами общежитий	50	—
10.	Стены и перегородки, отделяющие помещения культурно-бытового обслуживания общежитий друг от друга и от помещений общего пользования (холлы, вестибюли, лестничные клетки)	47
11.	Стены с дверью между квартирой и лестничной клеткой
	— в домах категории А	35	—
	— в домах категории Б	32	—
	— в домах категории В	30	—
	Гостиницы
12.	Перекрытия между номерами
	— категории А	52	57
	— категории Б	50	60
	— категории В	48	62

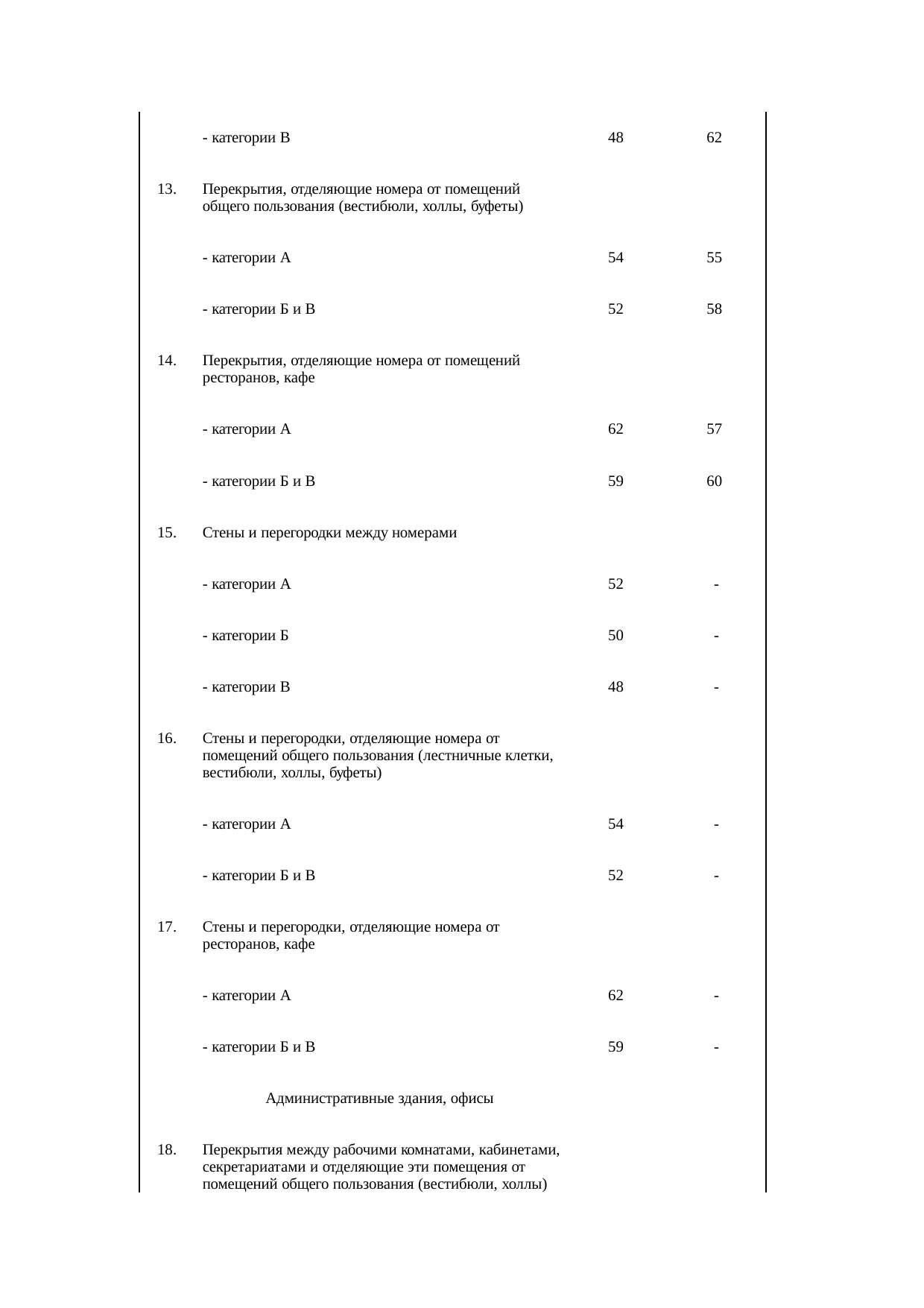

13.	Перекрытия, отделяющие номера от помещений общего пользования (вестибюли, холлы, буфеты)
	— категории А	54	55
	— категории Б и В	52	58
14.	Перекрытия, отделяющие номера от помещений ресторанов, кафе
	— категории А	62	57
	— категории Б и В	59	60
15.	Стены и перегородки между номерами
	— категории А	52	—
	— категории Б	50	—
	— категории В	48	—
16.	Стены и перегородки, отделяющие номера от помещений общего пользования (лестничные клетки, вестибюли, холлы, буфеты)
	— категории А	54	—
	— категории Б и В	52	—
17.	Стены и перегородки, отделяющие номера от ресторанов, кафе
	— категории А	62	—
	— категории Б и В	59	—
	Административные здания, офисы
18.	Перекрытия между рабочими комнатами, кабинетами, секретариатами и отделяющие эти помещения от помещений общего пользования (вестибюли, холлы)
	— категории А	52	63
	— категории Б и В	50	66
19.	Перекрытия, отделяющие рабочие комнаты, кабинеты от помещений с источниками шума (машбюро, телетайпные и т.п.)
	— категории А	54	60
	— категории Б и В	52	63
20.	Стены и перегородки между кабинетами и отделяющие кабинеты от рабочих комнат
	— категории А	51	—
	— категории Б и В	49	—
21.	Стены и перегородки между рабочими комнатами
	— категории А	47	—
	— категории Б и В	45	—
22.	Стены и перегородки, отделяющие рабочие комнаты от помещений общего пользования (вестибюли, холлы, буфеты) и от помещений с источниками шума (машбюро, телетайпные и т.п.)
	— категории А	50	—
	— категории Б и В	48	—
23.	Стены и перегородки, отделяющие кабинеты от помещений общего пользования и шумных помещений
	— категории А	54	—
	— категории Б и В	52	—
	Больницы и санатории

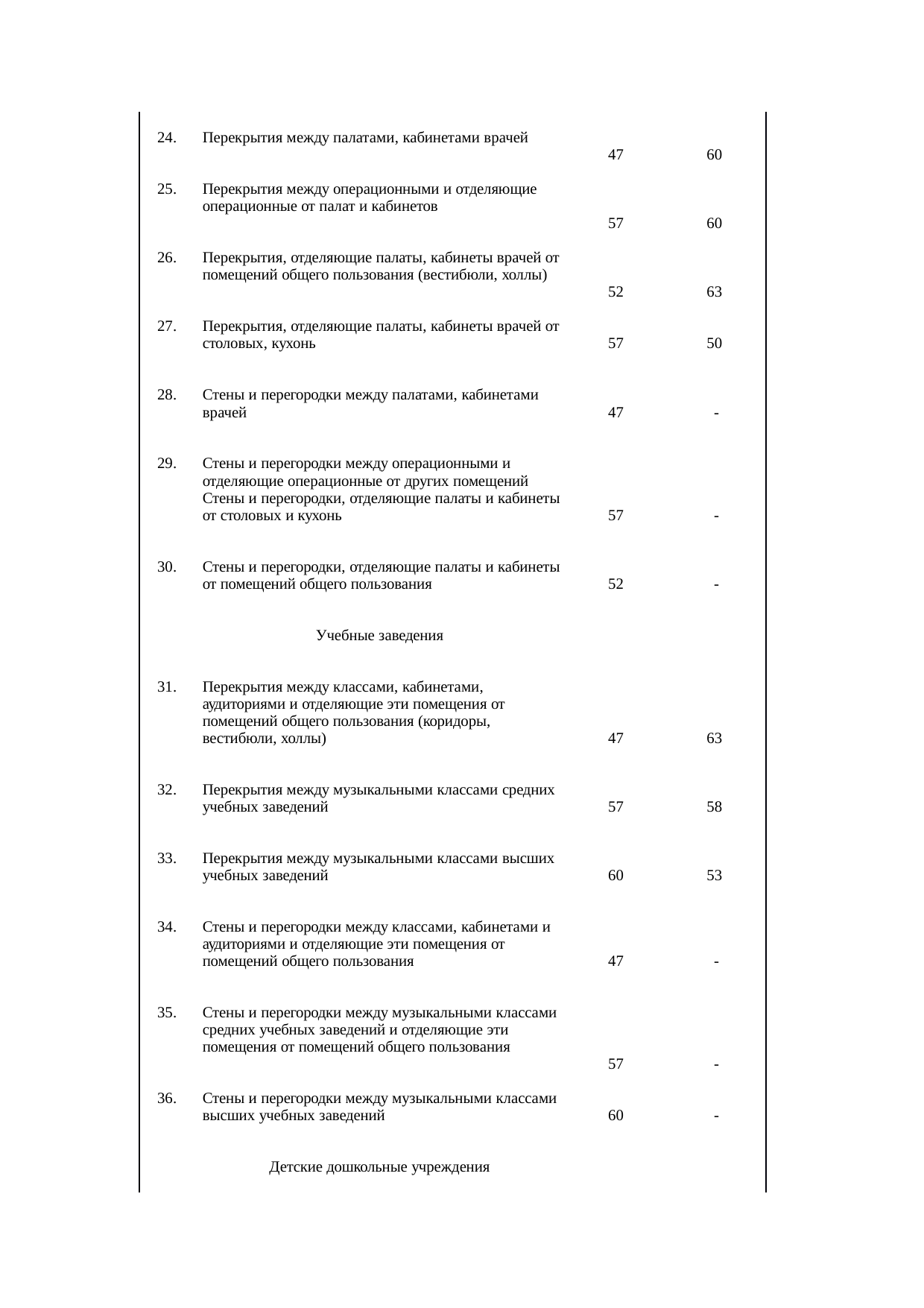

24.	Перекрытия между палатами, кабинетами врачей	47	60
25.	Перекрытия между операционными и отделяющие операционные от палат и кабинетов	57	60
26.	Перекрытия, отделяющие палаты, кабинеты врачей от помещений общего пользования (вестибюли, холлы)	52	63
27.	Перекрытия, отделяющие палаты, кабинеты врачей от столовых, кухонь	57	50
28.	Стены и перегородки между палатами, кабинетами врачей	47	—
29.	Стены и перегородки между операционными и отделяющие операционные от других помещений. Стены и перегородки, отделяющие палаты и кабинеты от столовых и кухонь	57	—
30.	Стены и перегородки, отделяющие палаты и кабинеты от помещений общего пользования	52	—
	Учебные заведения
31.	Перекрытия между классами, кабинетами, аудиториями и отделяющие эти помещения от помещений общего пользования (коридоры, вестибюли, холлы)	47	63
32.	Перекрытия между музыкальными классами средних учебных заведений	57	58
33.	Перекрытия между музыкальными классами высших учебных заведений	60	53
34.	Стены и перегородки между классами, кабинетами и аудиториями и отделяющие эти помещения от помещений общего пользования	47	—
35.	Стены и перегородки между музыкальными классами средних учебных заведений и отделяющие эти помещения от помещений общего пользования	57	—
36.	Стены и перегородки между музыкальными классами высших учебных заведений	60	—
	Детские дошкольные учреждения
37.	Перекрытия между групповыми комнатами, спальнями	47	63
38.	Перекрытия, отделяющие групповые комнаты, спальни от кухонь	51	63
39.	Стены и перегородки между групповыми комнатами, спальнями и между другими детскими комнатами	47	—
40.	Стены и перегородки, отделяющие групповые комнаты, спальни от кухонь	51	—

Примечание: К гостиницам категории А относятся гостиницы, имеющие по международной классификации четыре и пять звезд; к категории Б — три звезды; к категории В — менее трех звезд.

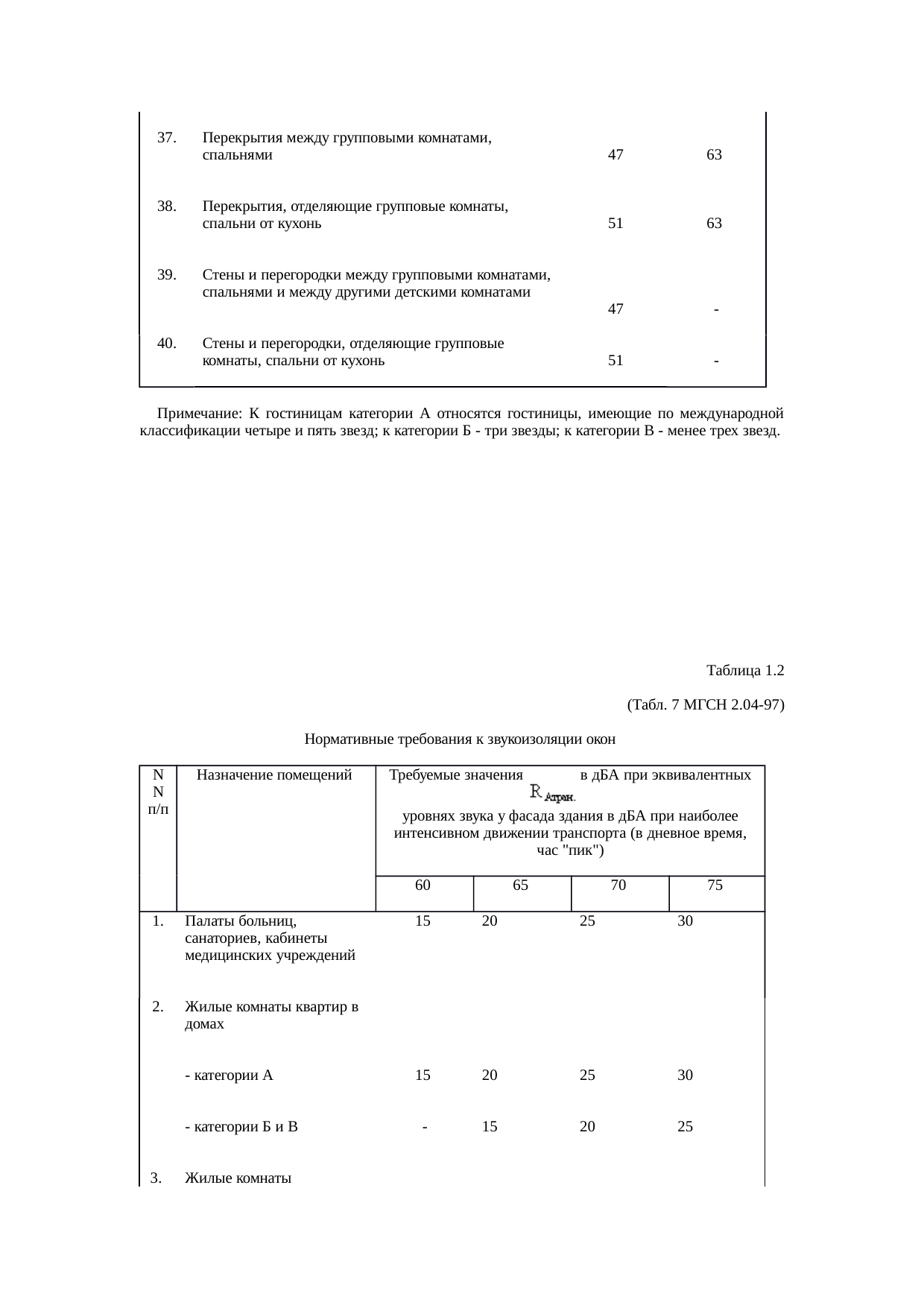

Таблица 1.2
(Табл. 7 МГСН 2.04-97)

Нормативные требования к звукоизоляции окон

№№ п/п	Назначение помещений	Требуемые значения R_Атран. в дБА при эквивалентных уровнях звука у фасада здания в дБА при наиболее интенсивном движении транспорта (в дневное время, час «пик»)
№№ п/п	Назначение помещений	60	65	70	75
1.	Палаты больниц, санаториев, кабинеты медицинских учреждений	15	20	25	30
2.	Жилые комнаты квартир в домах
	— категории А	15	20	25	30
	— категории Б и В	—	15	20	25
3.	Жилые комнаты общежитий	—	—	15	20
4.	Номера гостиниц
	— категории А	15	20	25	30
	— категории Б	—	15	20	25
	— категории В	—	—	15	20
5.	Жилые помещения домов отдыха, домов-интернатов для инвалидов	15	20	25	30
6.	Рабочие комнаты, кабинеты в административных зданиях и офисах
	— категории А	—	—	15	20
	— категории Б и В	—	—	—	15

2. МЕТОДИКА ОПРЕДЕЛЕНИЯ ИНДЕКСА ИЗОЛЯЦИИ ВОЗДУШНОГО ШУМА R_w, ИНДЕКСА ПРИВЕДЕННОГО УРОВНЯ УДАРНОГО ШУМА L_nw И ЗВУКОИЗОЛЯЦИИ НАРУЖНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ R_Атран. В дБА

2.1. Индекс изоляции воздушного шума R_w (в дБ) ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой, установленной стандартом 717 Международной организации по стандартизации (ИСО) приведенной в табл. 2.1.

Таблица 2.1

Средняя частота третьоктавной полосы, Гц	100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150
Изоляция воздушного шума R, дБ	33	36	39	42	45	48	51	52	53	54	55	56	56	56	56	56

2.2. Для определения индекса изоляции воздушного шума R_w необходимо на график с нанесенной оценочной кривой нанести частотную характеристику изоляции воздушного шума и определить среднее неблагоприятное отклонение нанесенной, частотной характеристики от оценочной кривой. Неблагоприятными считаются отклонения вниз от оценочной кривой. Среднее неблагоприятное отклонение составляет 1/16 суммы неблагоприятных отклонений.

Если среднее неблагоприятное отклонение приближается к 2 дБ, но не превышает эту величину, величина индекса R_w составляет 52 дБ.

Если среднее неблагоприятное отклонение превышает 2 дБ, оценочная кривая смещается вниз на целое число децибел так, чтобы среднее неблагоприятное отклонение не превышало указанную величину.

Если среднее неблагоприятное отклонение значительно меньше 2 дБ, или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вверх (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной кривой максимально приближалось к 2 дБ, но не превышало эту величину.

За величину индекса R_w принимается ордината смещенной (вверх или вниз) оценочной кривой на частоте 500 Гц.

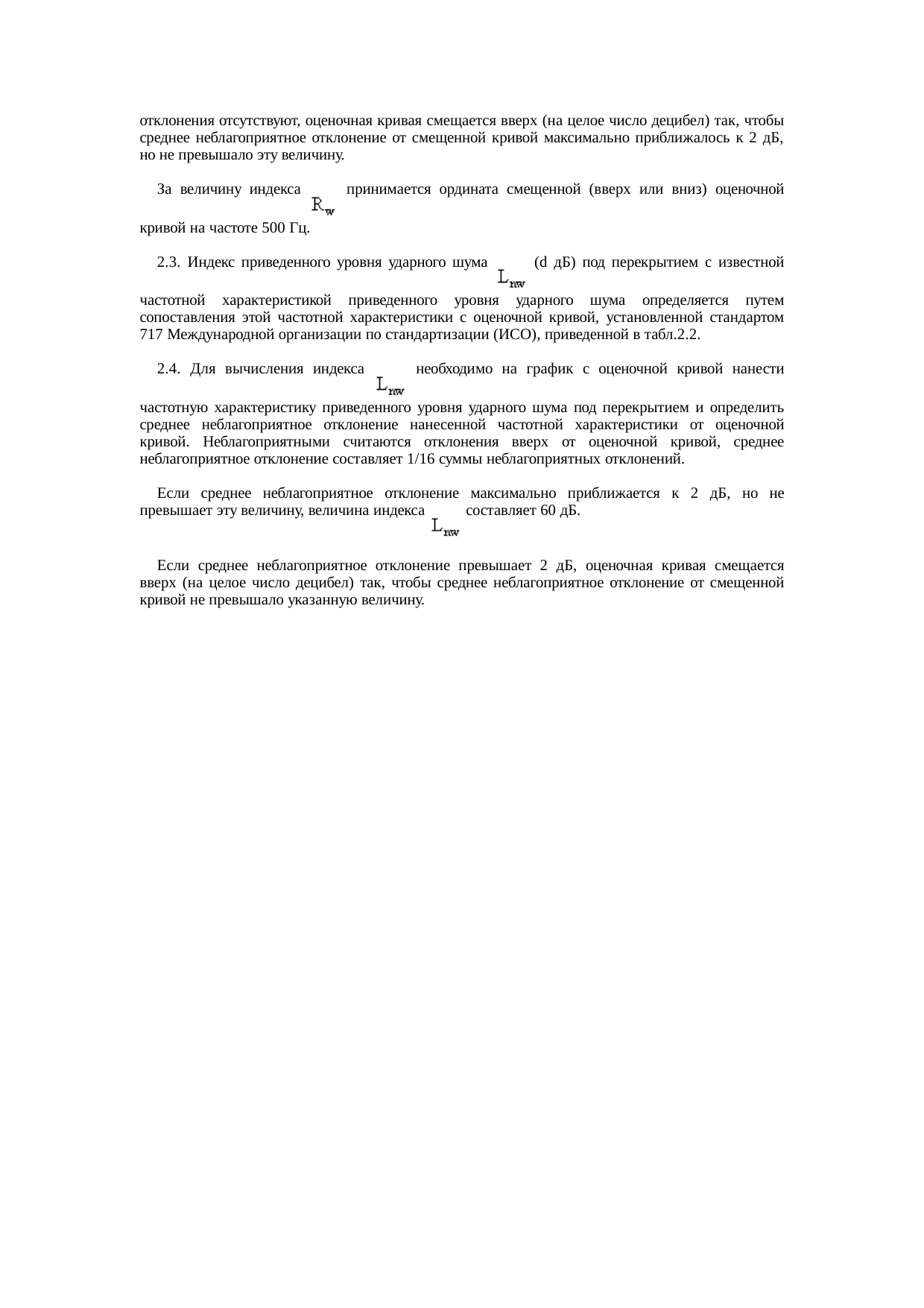

2.3. Индекс приведенного уровня ударного шума L_nw (d дБ) под перекрытием с известной частотной характеристикой приведенного уровня ударного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой, установленной стандартом 717 Международной организации по стандартизации (ИСО), приведенной в табл. 2.2.

Таблица 2.2

Средняя частота третьоктавной полосы, Гц	100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150
Приведенный уровень ударного шума, L_n, дБ	62	62	62	62	62	62	61	60	59	58	57	54	51	48	45	42

2.4. Для вычисления индекса L_nw, необходимо на график с оценочной кривой нанести частотную характеристику приведенного уровня ударного шума под перекрытием и определить среднее неблагоприятное отклонение нанесенной частотной характеристики от оценочной кривой. Неблагоприятными считаются отклонения вверх oт оценочной кривой, среднее неблагоприятное отклонение составляет 1/16 суммы неблагоприятных отклонений.

Если среднее неблагоприятное отклонение максимально приближается к 2 дБ, но не превышает эту величину, величина индекса L_nw, составляет 60 дБ.

Если среднее неблагоприятное отклонение превышает 2 дБ, оценочная кривая смещается вверх (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной кривой не превышало указанную величину.

Если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вниз (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной кривой максимально приближалось к 2 дБ, но не превышало эту величину.

За величину индекса L_nw принимается ордината смещенной (вверх или вниз) оценочной кривой на частоте 500 Гц.

2.5. Величина звукоизоляция окна R_Атран., дБА, определяется с помощью «эталонного спектра» шума потока городского транспорта, установленного стандартом 717 Международной организации по стандартизации (ИСО). Уровни эталонного спектра, скорректированные в соответствии с кривой частотной коррекции «А», для шума с уровнем 75 дБА приведены в табл. 2.3.

Таблица 2.3

Средняя частота третьоктавной полосы, Гц	100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150
Скорректированные уровни звукового давления L_i, дБ	55	55	57	59	60	61	62	63	64	66	67	66	65	64	62	60

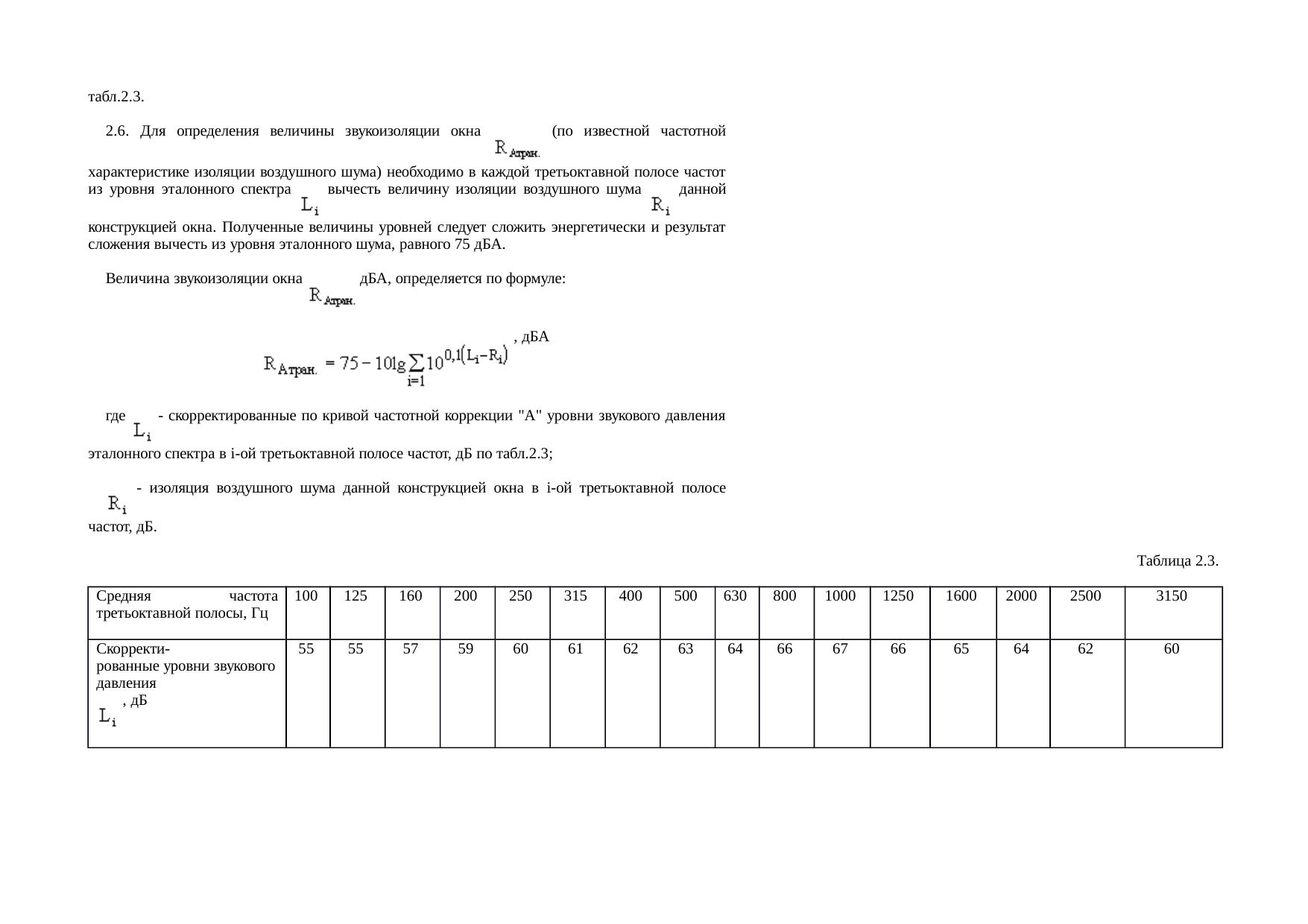

2.6. Для определения величины звукоизоляции окна R_Атран. (по известной частотной характеристике изоляции воздушного шума) необходимо в каждой третьоктавной полосе частот из уровня эталонного спектра L_i, вычесть величину изоляции воздушного шума R_i данной конструкцией окна. Полученные величины уровней следует сложить энергетически и результат сложения вычесть из уровня эталонного шума равного 75 дБА.

Величина звукоизоляции окна R_Атран. дБА, определяется по формуле:

, дБА

где L_i — скорректированные по кривой частотной коррекции «А» уровни звукового давления эталонного спектра в i-ой третьоктавной полосе частот, дБ по табл. 2.3;

R_i — изоляция воздушного шума данной конструкцией окна в i-ой третьоктавной полосе частот, дБ.

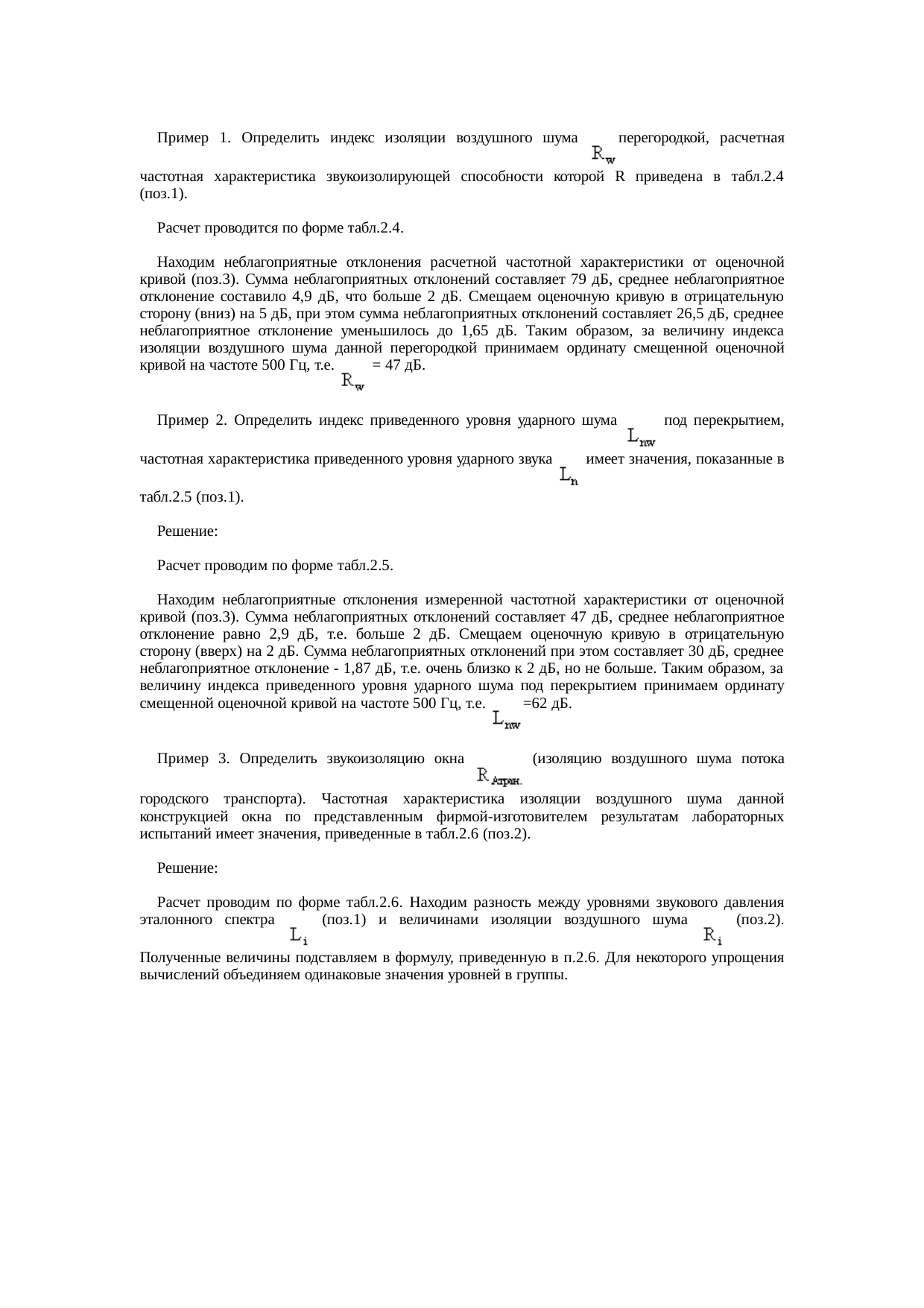

Пример 1. Определить индекс изоляции воздушного шума R_w перегородкой, расчетная частотная характеристика звукоизолирующей способности которой R приведена в табл. 2.4 (поз.1).

Расчет проводится по форме табл. 2.4.

Находим неблагоприятные отклонения расчетной частотной характеристики от оценочной кривой (поз. 3). Сумма неблагоприятных отклонений составляет 79 дБ, среднее неблагоприятное отклонение составило 4,9 дБ, что больше 2 дБ. Смещаем оценочную кривую в отрицательную сторону (вниз) на 5 дБ, при этом сумма неблагоприятных отклонений составляет 26,5 дБ, среднее неблагоприятное отклонение уменьшилось до 1,65 дБ. Таким образом, за величину индекса изоляции воздушного шума данной перегородкой принимаем ординату смещенной оценочной кривой на частоте 500 Гц, т.е. R_w = 47 дБ.

Пример 2 Определить индекс приведенного уровня ударного шума L_nw, под перекрытием, частотная характеристика приведенного уровня ударного звука L_n, имеет значения, показанные в табл. 2.5 (поз. 1).

Решение:

Расчет проводим по форме табл. 2.5.

Находим неблагоприятные отклонения измеренной частотной характеристики от оценочной кривой (поз. 3). Сумма неблагоприятных отклонений составляет 47 дБ, среднее неблагоприятное отклонение равно 2,9 дБ, т.е. больше 2 дБ. Смещаем оценочную кривую в отрицательную сторону (вверх) на 2 дБ. Сумма неблагоприятных отклонений при этом составляет 30 дБ, среднее неблагоприятное отклонение — 1,87 дБ, т.е. очень близко к 2 дБ, но не больше. Таким образом, за величину индекса приведенного уровня ударного шума под перекрытием принимаем ординату смещенной оценочной кривой на частоте 500 Гц, т.е. L_nw = 62 дБ.

Пример 3. Определить звукоизоляцию окна R_Атран. (изоляцию воздушного шума потока городского транспорта). Частотная характеристика изоляции воздушного шума данной конструкцией окна по представленным фирмой-изготовителем результатам лабораторных испытаний имеет значения, приведенные в табл. 2.6 (поз. 2).

Решение:

Расчет проводим по форме табл. 2.6.

Находим разность между уровнями звукового давления эталонного спектра L_i (поз. 1) и величинами изоляции воздушного шума R_i (поз. 2). Полученные величины подставляем в формулу, приведенную в п. 2.6. Для некоторого упрощения вычислений объединяем одинаковые значения уровней в группы.

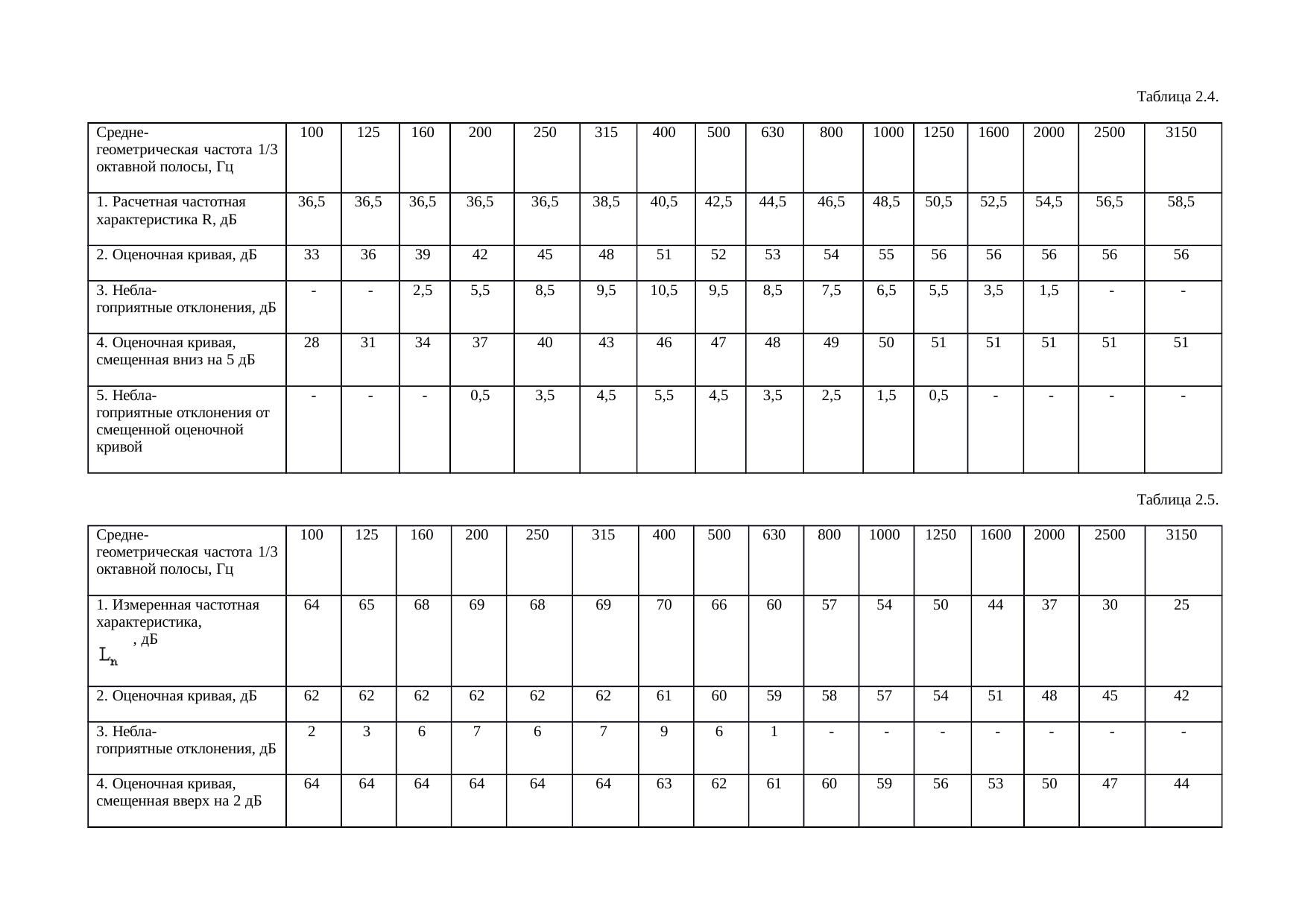

Таблица 2.4

Среднегеометрическая частота 1/3-октавной полосы, Гц	100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150
1. Расчетная частотная характеристика R, дБ	36,5	36,5	36,5	36,5	36,5	38,5	40,5	42,5	44,5	46,5	48,5	50,5	52,5	54,5	56,5	58,5
2. Оценочная кривая, дБ	33	36	39	42	45	48	51	52	53	54	55	56	56	56	56	56
3. Неблагоприятные отклонения, дБ	—	—	2,5	5,5	8,5	9,5	10,5	9,5	8,5	7,5	6,5	5,5	3,5	1,5	—	—
4. Оценочная кривая, смещенная вниз на 5 дБ	28	31	34	37	40	43	46	47	48	49	50	51	51	51	51	51
5. Неблагоприятные отклонения от смещенной оценочной кривой	—	—	—	0,5	3,5	4,5	5,5	4,5	3,5	2,5	1,5	0,5	—	—	—	—
