Как подключить водяной теплый пол к котлу

В настоящий момент все большую популярность набирает самостоятельное строительство и обустройство домашнего интерьера. Комфорт, тепло и уют в любом доме являются залогом крепкого здоровья близких людей и их регулярных улыбок. Для обеспечения всех этих пунктов хозяину любого жилья в первую очередь потребуется предусмотреть надежное и качественное отопление. Справившись с установкой радиаторов на стенах и закончив обустройство напольного обогрева, необходимо выполнить правильное подключение водяного теплого пола к котлу.

Названный тип пола взят за основу неспроста. За счет относительно невысокой стоимости всех расходных материалов он является самым бюджетным и доступным видом обогрева помещений с повышенным содержанием влаги, поэтому часто используется для отопления ванных комнат, кухни и прихожих.

Собравшись проводить подключение, условимся на том, что теплый пол полностью закончен и подключен к коллектору. Расположение последнего всегда остается на усмотрение хозяина жилья и может размещаться в абсолютно любом удобном для вас месте, где не будет мешать и вызывать любопытство у детишек, однако некоторые рекомендации стоит учесть.

Схема коллектора

Схема коллектора

Шкаф должен располагаться в помещении, пространство которого обеспечивает свободный доступ для подающих и обратных труб. К концам этих элементов присоединяются боковые выходы коллектора на подачу отопительной жидкости и ее получение. Нелишним будет перед выполнением последнего пункта установить защитные запорные вентили и регуляторы температуры в системе.

Для упрощения всей этой процедуры многие изготовители стали выпускать готовые коллекторные комплекты, включающие в свой состав не только описанные выше элементы, но и запорные краны на все выводы труб теплых полов и радиаторов, предусматривающих отключение некоторых контуров системы, когда основная ее часть остается включенной.

Вентили, концы труб и коллектор соединяются при помощи компрессионных переходников – фитингов, имеющих абсолютно разные входные и выходные размеры в зависимости от предпочтений потребителя. Нередко выводные трубы теплого пола соединяются с коллектором посредством соединителей, включающих в свой состав опорную втулку, кольцо с зажимом и латунную гайку. Самое простое подключение состоит из простых зажимов с запирающими вентилями. Трубы подачи и обратного получения присоединяются к коллектору, а он, в свою очередь, прикрепляется к выводам теплоносителей пола.

Названная схема является наиболее простой и не сможет полностью обеспечить надлежащий контроль над всей отопительной системой, поскольку она полностью зависит от типа котла (единственное – запорный вентиль можно немного прикрыть, чтобы слегка уменьшить подачу отопительной массы).

Сборные коллекторные системы

Сборные коллекторные системы

Полноценная коллекторная система наряду с запорными вентилями и регуляторами температур включает в свой состав:

  • смесительный узел;
  • кран для слива;
  • отвод воздуха;
  • насос, обеспечивающий циркуляцию жидкости в трубах.

Аналогом запорному крану на входах/выходах может легко послужить вентиль с регулировочным термостатом. Главным достоинством этих приспособлений является их возможность сужаться и расширяться в зависимости от установленной оптимальной температуры, задавая интенсивность поступления отапливаемой жидкости.

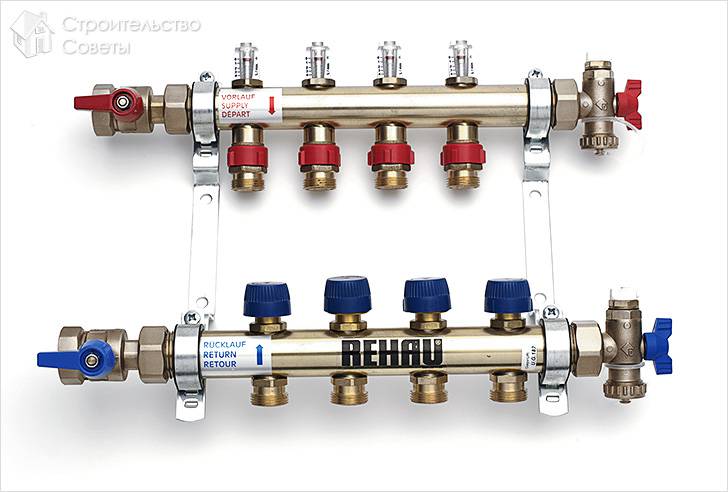

Коллектор теплого пола

Смесительный узел в этой конструкции необходим для регулирования температуры в трубах, которое осуществляется путем смешивания прошедшей через всю систему жидкости с новой подачей. Актуальность названного элемента возрастает особенно в северных регионах, поскольку котел будет направлен на высокий прогрев, а температура в теплоносителе пола должна быть в районе 50–55ºС.

Насос смесителя необходимо установить между зажимом на подачу и трубой для подачи, при этом третий выход идет на возврат и располагается перед зажимом на отдачу. Получившееся подключение позволит помпе забирать остывшую жидкость из системы и переправлять ее сразу в подачу.

Подключение к котлу

Подключение к котлу

Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу, поэтому все остальные типы отопительных приборов и вопрос, какой котел выбрать, стоит сразу откинуть. Это утверждение обусловлено значительной экономией затрат на электроэнергию и обеспечением самостоятельной регулировки температуры в системе.

Определившись с коллектором и расположив его по описанным выше рекомендациям, следует приступить к размещению котла и подключению его к конструкции водяного теплого пола в отдельном контуре.

Очередность подключения

Очередность подключения

Ниже приводится последовательность выполнения работ:

  • Выбор подходящего места. Обычно для этих целей отводится отдельное помещение, в котором собираются все трубы от коллектора и прочие жизненно важные системы дома.
  • Заводим возвратную и подающую трубы в коллектор. Первая будет осуществлять прием холодной воды и направлять в последующем ее обратно в котел на прогрев, а вторая подавать нагретую жидкость в конструкцию водяного пола.
  • Соединяем трубу котла с вентилем, используя соответствующий фитинг, далее подключаем к этому же вентилю вход коллектора.

Как и в варианте подключения труб к коллектору потребуется установить на вход и выход запорные краны и регуляторы температуры для обеспечения контроля и перекрытия их в случае необходимости.

В заключение остается выполнить тестирование получившейся отопительной системы.

Важной особенностью при подключении теплого пола к отопительному оборудованию является обеспечение требуемой просушки получившейся стяжки. Заканчивать все работы необходимо только после того, как осуществите проверку отопления. Убедившись в надежном функционировании, приступайте к укладке напольного покрытия и проводите финальную уборку. Невыполнение этих простых советов может привести к затоплению помещения!

В помощь домашним умельцам – все схемы подключений котла к системам отопления должны быть указаны в технической документации на изделие. Для того чтобы качественно произвести все работы необходимо внимательно изучить все приложенные документы и учесть описанные рекомендации.

Видео

В видео рассказывается о тонкостях работы и подключения теплого водяного пола:
