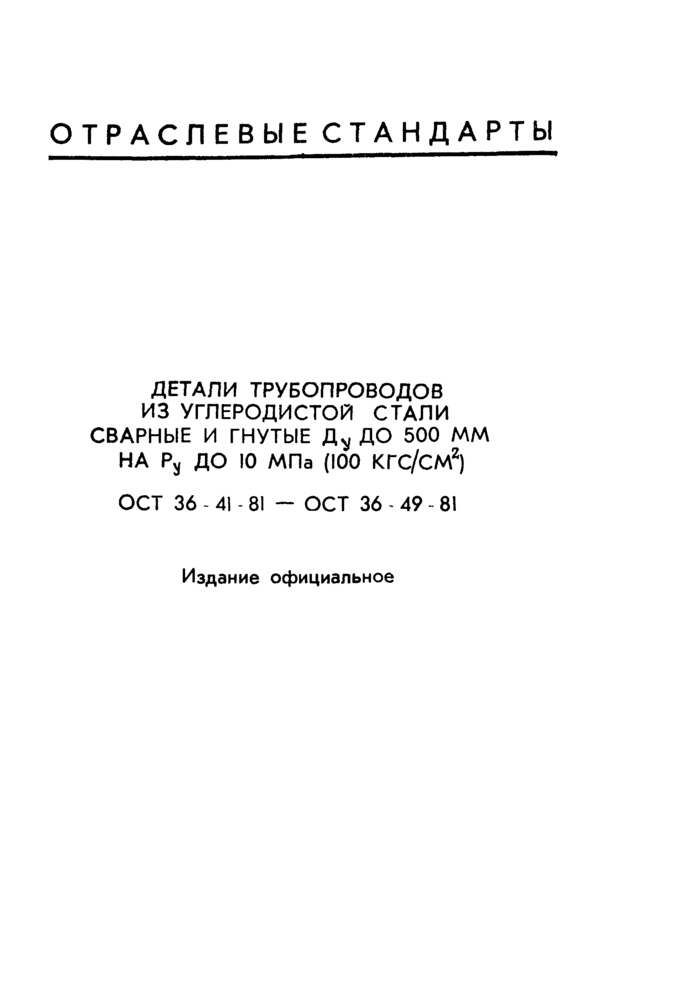

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Д_у до 500 мм
на Р_у до 10 МПа (100 кгс/см²)

ОСТ 36-48-81

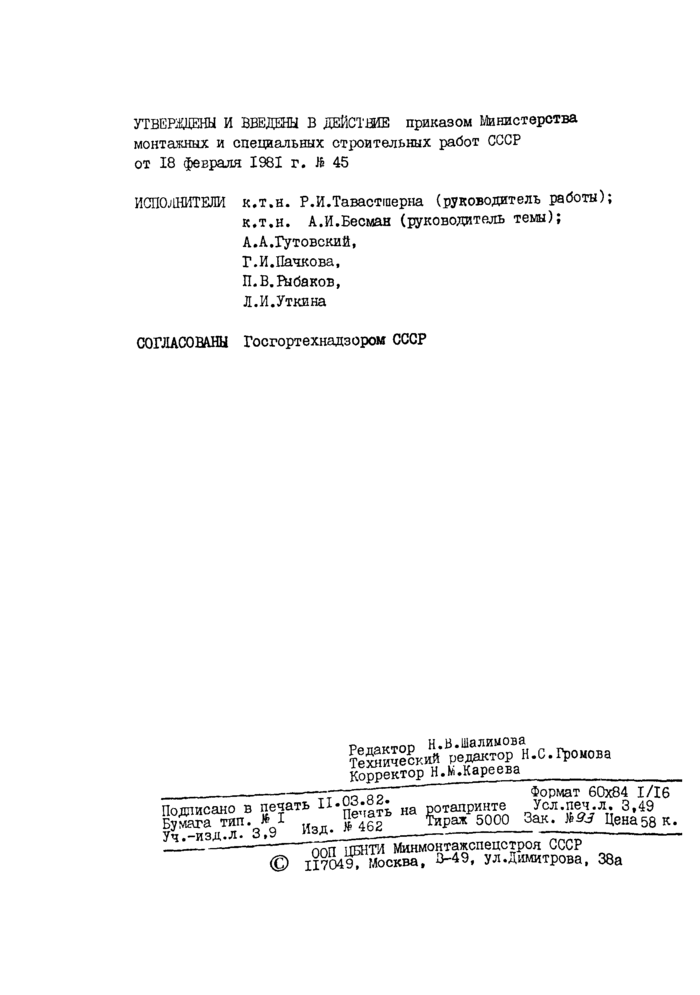

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45

ИСПОЛНИТЕЛИ к.т.н. Р.И. Тавастшерна (руководитель работы);

к.т.н. А.И. Бесман (руководитель темы);

А.А. Гутовский,

Г.И. Пачкова,

П.В. Рыбаков,

Л.И. Уткина

СОГЛАСОВАНЫ Госгортехнадзором СССР

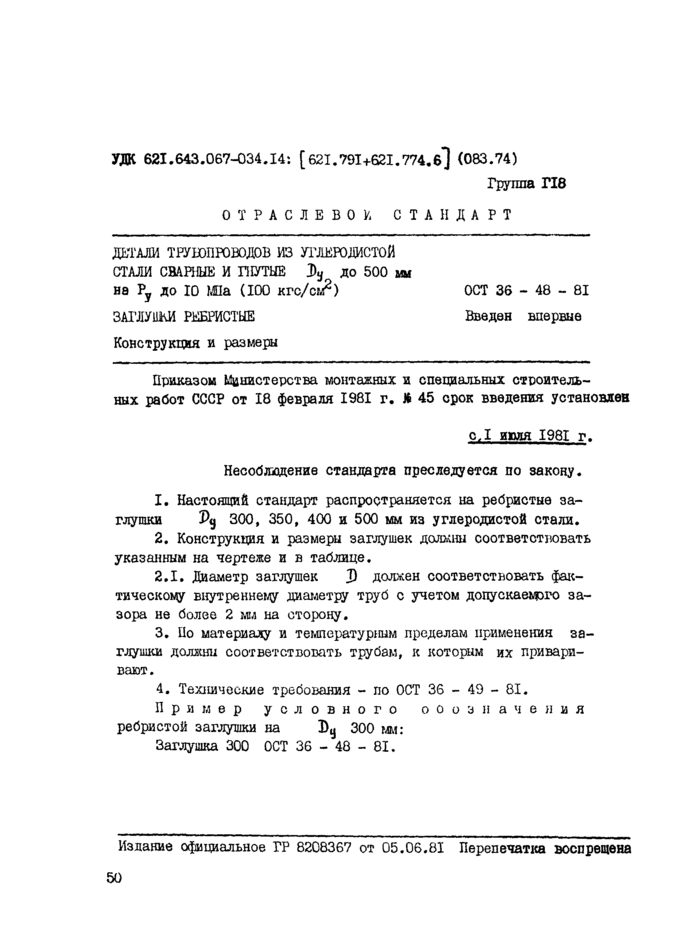

ОТРАСЛЕВОЙ СТАНДАРТ

Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен

с 1 июля 1981 г.

1. Настоящий стандарт распространяется на ребристые заглушки D_у 300, 350, 400 и 500 мм из углеродистой стали.

2. Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в таблице.

2.1. Диаметр заглушек D должен соответствовать фактическому внутреннему диаметру труб с учетом допускаемого зазора не более 2 мм на сторону.

3. По материалу и температурным пределам применения заглушки должны соответствовать трубам, к которым их приваривают.

4. Технические требования — по ОСТ 36-49-81.

Пример условного обозначения

ребристой заглушки на D_у 300 мм:

Заглушка 300 ОСТ 36-48-81.

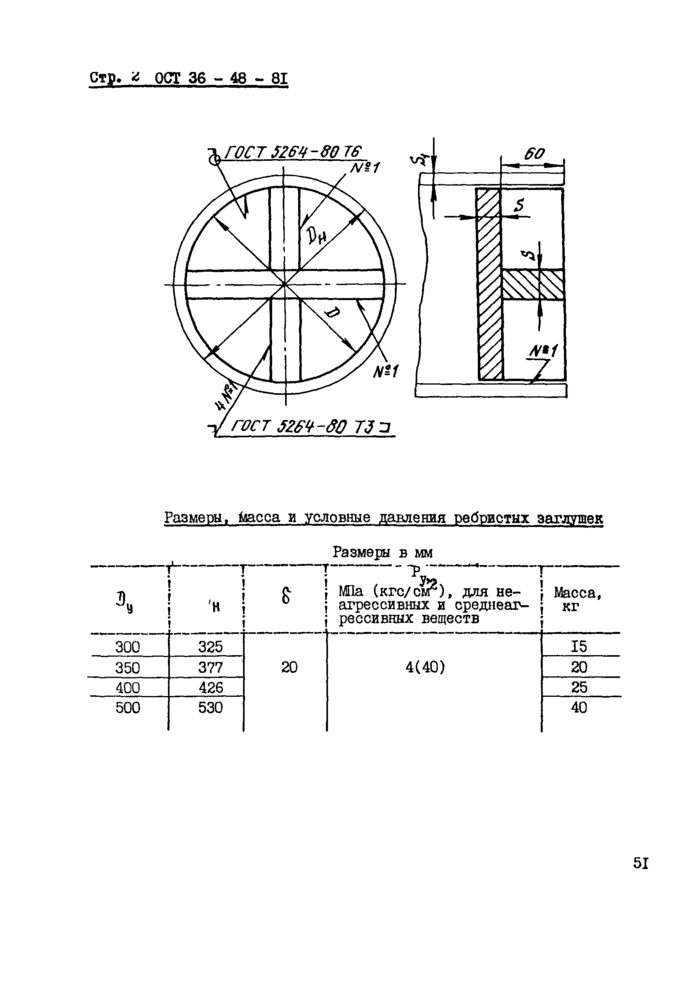

Размеры, масса и условные давления ребристых заглушек

Размеры в мм
