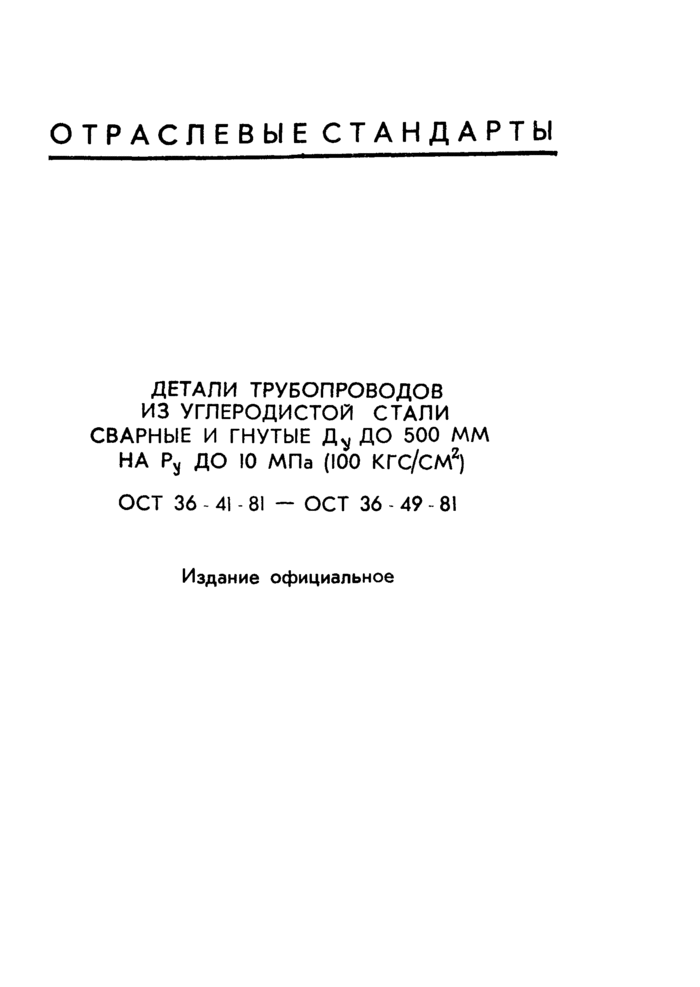

ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Ду до 500 мм
на Ру до 10 МПа (100 кгс/см2)

ОСТ 36-41-81

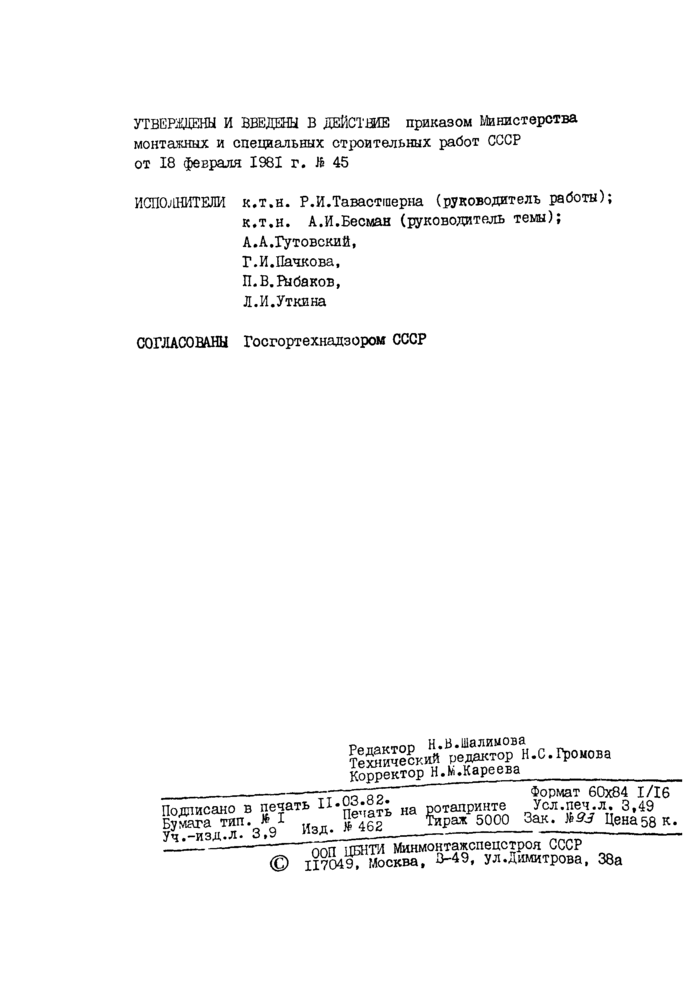

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45

ИСПОЛНИТЕЛИ к.т.н. Р.И. Тавастшерна (руководитель работы);

к.т.н. А.И. Бесман (руководитель темы);

А.А. Гутовский,

Г.И. Пачкова,

П.В. Рыбаков,

Л.И. Уткина

СОГЛАСОВАНЫ Госгортехнадзором СССР

ОТРАСЛЕВОЙ СТАНДАРТ

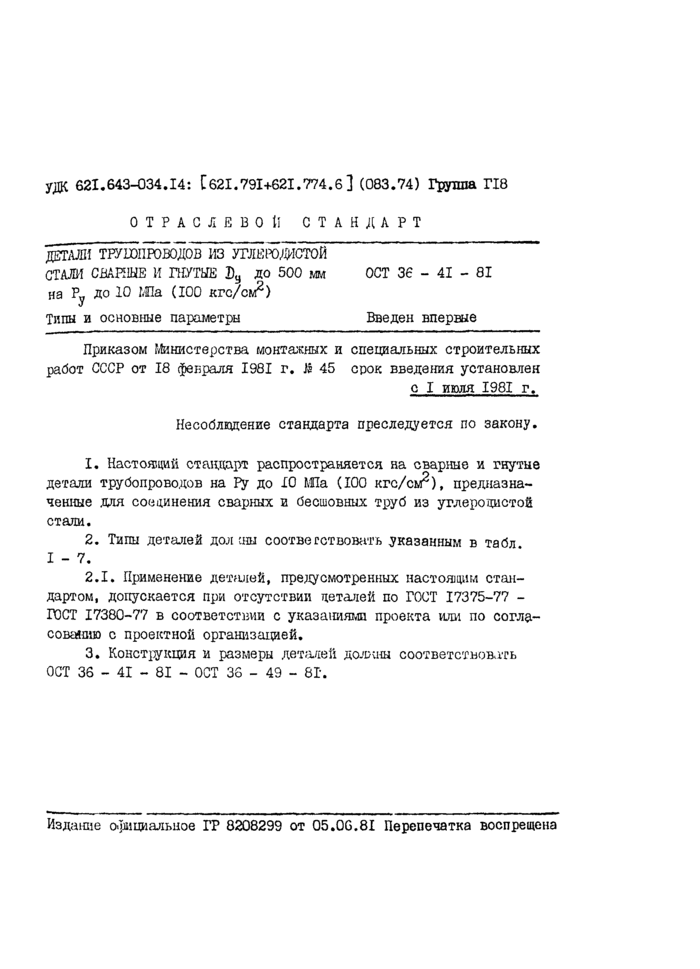

ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Dу до 500 мм на Ру до 10 МПа (100 кгс/см2)

Типы и основные параметры

ОСТ
36-41-81

Введен впервые

Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен

с 1 июля 1981 г.

1. Настояний стандарт распространяется на сварные и гнутые детали трубопроводов на Ру до 10 МПа (100 кгс/см2), предназначенные для соединения сварных и бесшовных труб из углеродистой стали.

2. Типы деталей должны соответствовать указанным в табл. 1 — 7.

2.1. Применение деталей, предусмотренных настоящим стандартом, допускается при отсутствии деталей по ГОСТ 17375-77 — ГОСТ 17380-77 в соответствии с указаниями проекта или по согласованию с проектной организацией.

3. Конструкция и размеры деталей должны соответствовать ОСТ 36-41-81 — ОСТ 36-49-81.

Таблица 1

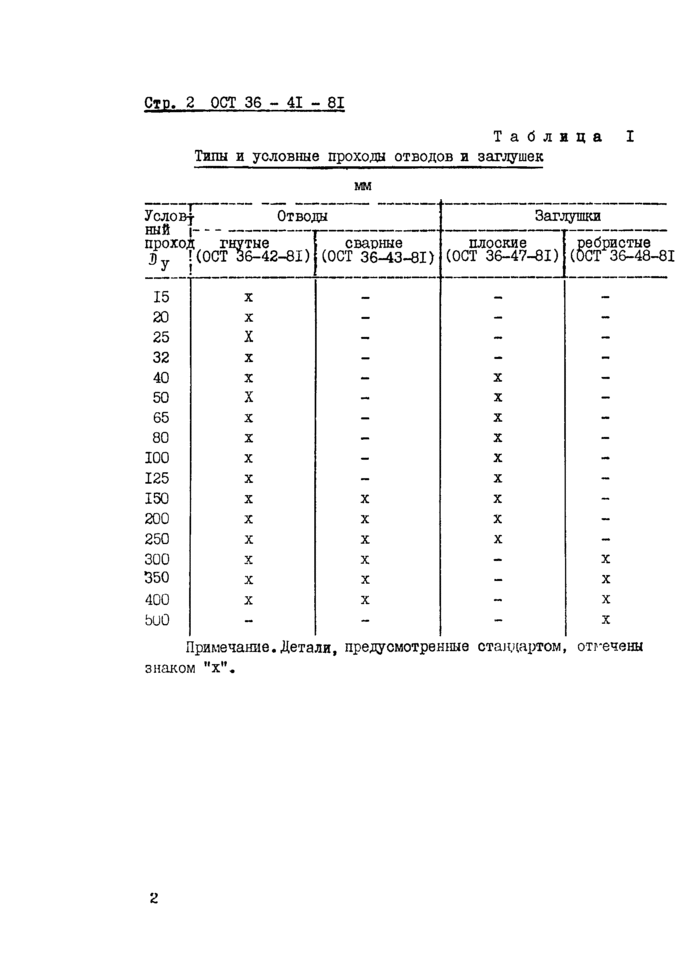

Типы и условные проходы отводов и заглушек

мм

Условный проход Dу

Отводы

Заглушки

гнутые (ОСТ 36-42-81)

сварные (ОСТ 36-43-81)

плоские (ОСТ 36-47-81)

ребристые (ОСТ 36-48-81)

15

´

20

´

25

´

32

´

40

´

´

50

´

´

65

´

´

80

´

´

100

´

´

125

´

´

150

´

´

´

200

´

´

´

250

´

´

´

300

´

´

´

350

´

´

´

400

´

´

´

500

´

Примечание. Детали, предусмотренные стандартом, отмечены знаком «´».

Таблица 2

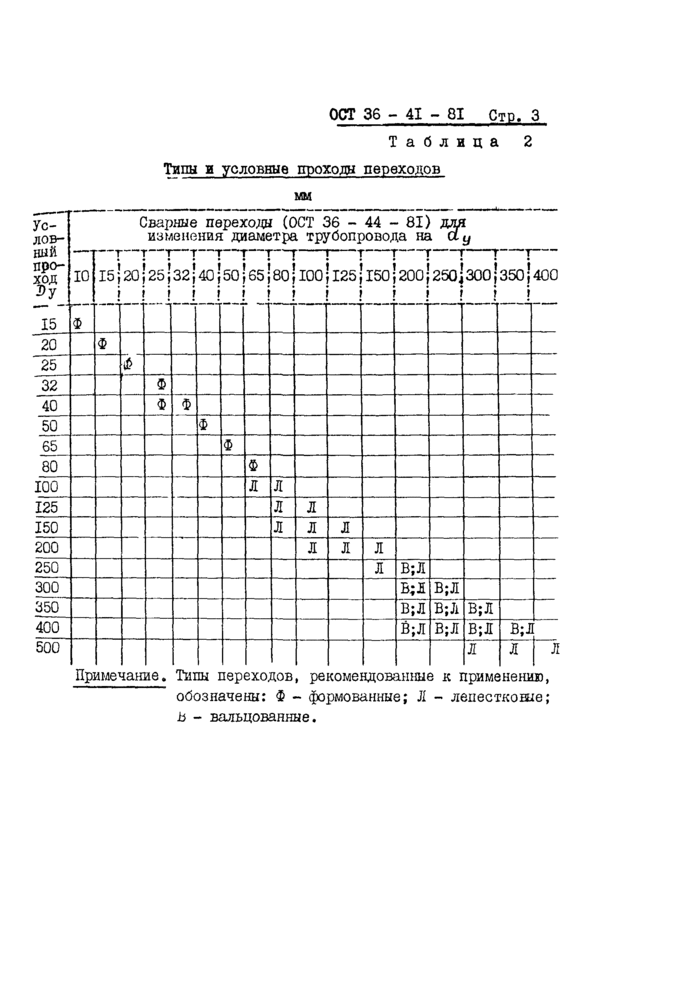

Типы и условные проходы переходов

мм

Примечание. Типы переходов, рекомендованные к применению, обозначены: Ф — формованные; Л — лепестковые; В — вальцованные.

Таблица 3

Типы и условные проходы тройниковых соединений на Ру до 1,6 МПа

Размеры в мм

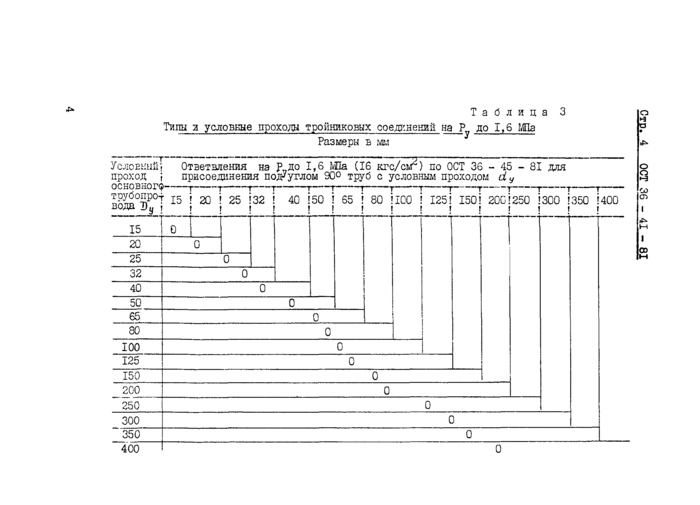

Таблица 4

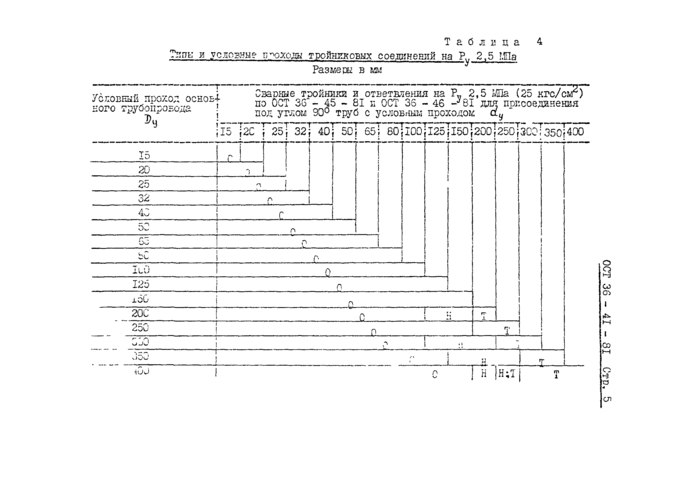

Типы и условные проходы тройниковых соединений на Ру 2,5 МПа

Размеры в мм

Таблица 5

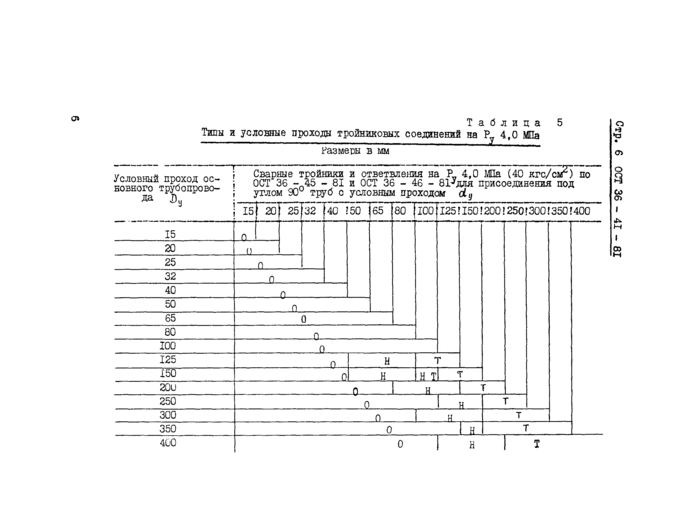

Типы и условные проходы тройниковых соединений на Ру 4,0 МПа

Размеры в мм

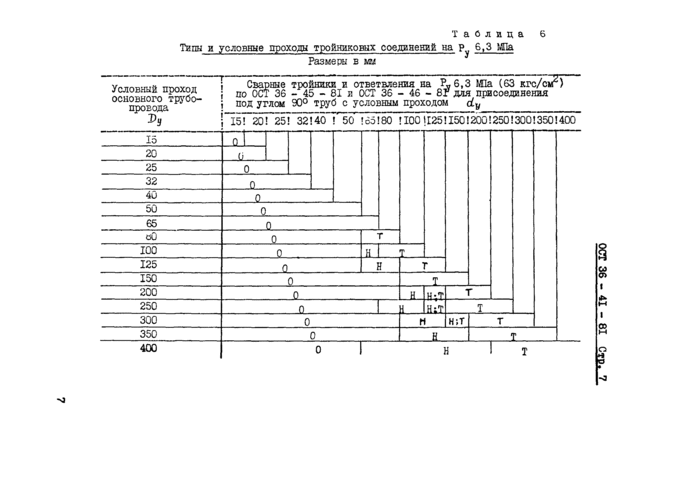

Таблица 6

Типы и условные проходы тройниковых соединений на Ру 6,3 МПа

Размеры в мм

Таблица 7

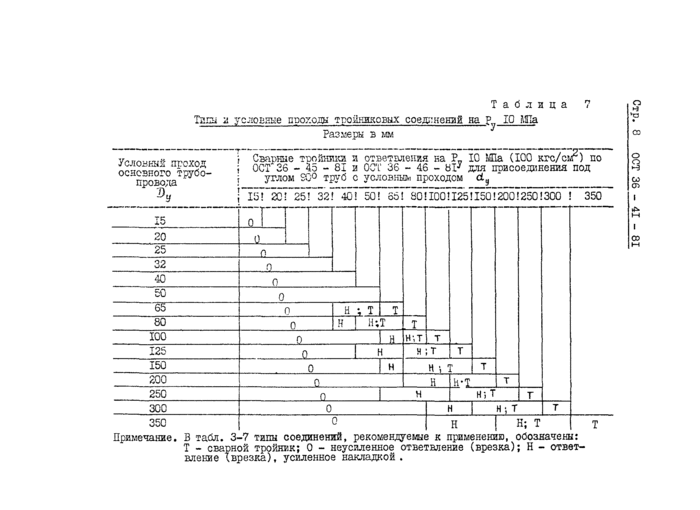

Типы и условные проходы тройниковых соединений на ру 10 МПа

Размеры в мм

Примечание. В табл. 3 — 7 типы соединений, рекомендуемые к применению, обозначены: Т — сварной тройник; О — неусиленное ответвление (врезка); Н — ответвление (врезка), усиленное накладкой.

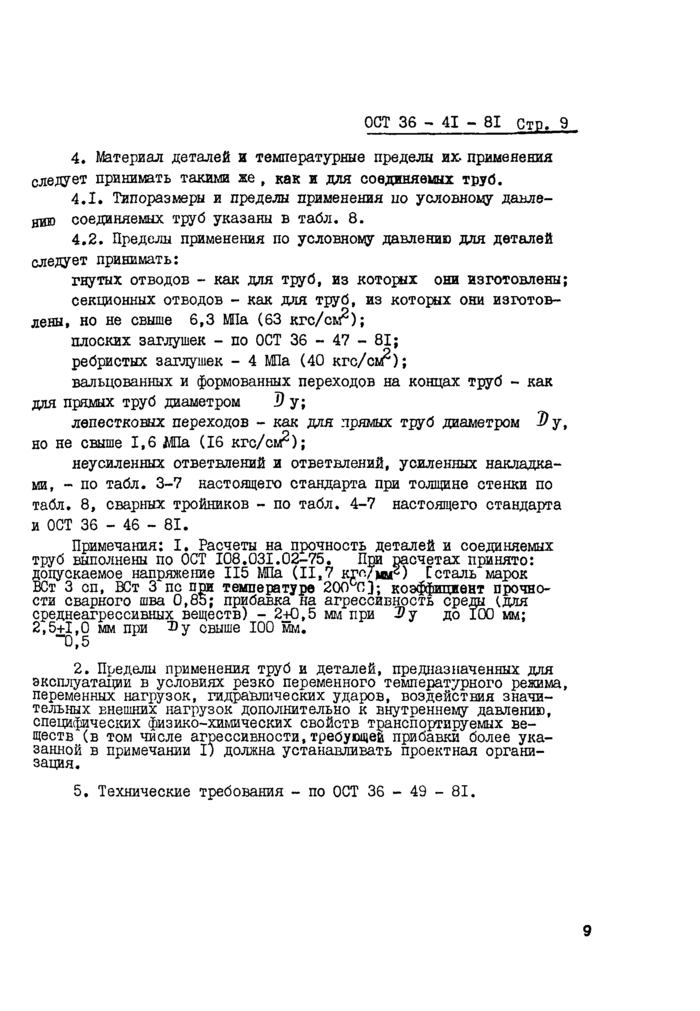

4. Материал деталей и температурные пределы их применения следует принимать такими же, как и для соединяемых труб.

4.1. Типоразмеры и пределы применения по условному давлению соединяемых труб указаны в табл. 8.

4.2. Пределы применения по условному давлению для деталей следует принимать:

гнутых отводов — как для труб, из которых они изготовлены;

секционных отводов — как для труб, из которых они изготовлены, но не свыше 6,3 МПа (63 кгс/см2);

плоских заглушек — по ОСТ 36-47-81;

ребристых заглушек — 4 МПа (40 кгс/см2);

вальцованных и формованных переходов на концах труб — как для прямых труб диаметром Dу;

лепестковых переходов — как для прямых труб диаметром Dу, но не свыше 1,6 МПа (16 кгс/см2);

неусиленных ответвлений и ответвлений, усиленных накладками, — по табл. 3 — 7 настоящего стандарта при толщине стенки по табл. 8, сварных тройников — по табл. 4 — 7 настоящего стандарта и ОСТ 36-46-81.

Примечания: 1. Расчеты на прочность деталей и соединяемых труб выполнены по ОСТ 108.031.02-75. При расчетах принято: допускаемое напряжение 115 МПа (11,7 кгс/мм2) [сталь марок ВСт3сп, ВСт3пс при температуре 200 °С]; коэффициент прочности сварного шва 0,85; прибавка на агрессивность среды (для среднеагрессивных веществ) — 2±0,5 мм при Dу до 100 мм;  мм при Dу свыше 100 мм.

2. Пределы применения труб и деталей, предназначенных для эксплуатации в условиях резко переменного температурного режима, переменных нагрузок, гидравлических ударов, воздействия значительных внешних нагрузок дополнительно к внутреннему давлению, специфических физико-химических свойств транспортируемых веществ (в том числе агрессивности, требующей прибавки более указанной в примечании 1) должна устанавливать проектная организация.

5. Технические требования — по ОСТ 36-49-81.

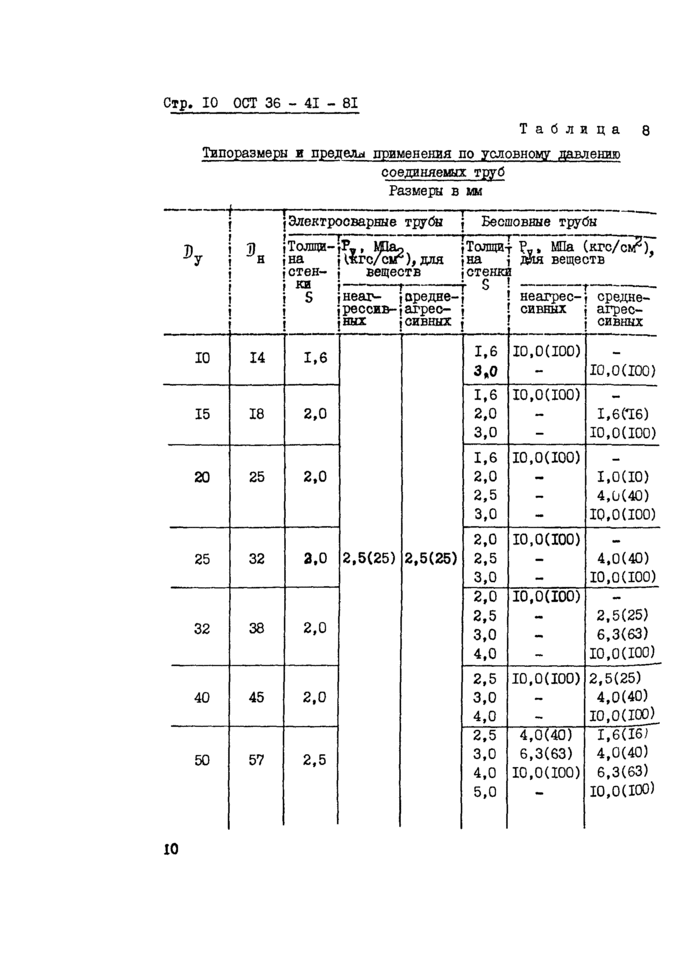

Таблица 8

Типоразмеры и пределы применения по условному давлению соединяемых труб

Размеры в мм

Dу

Dн

Электросварные трубы

Бесшовные трубы

Толщина стенки S

Ру, МПа (кгс/см2), для веществ

Толщина стенки S

Ру, МПа (кгс/см2), для веществ

неагрессивных

среднеагрессивных

неагрессивных

среднеагрессивных

10

14

1,6

2,5 (25)

2,5 (28)

1,6

10,0 (100)

3,0

10,0 (100)

15

18

2,0

1,6

10,0 (100)

2,0

1,6 (16)

3,0

10,0 (100)

20

25

2,0

1,6

10,0 (100)

2,0

1,0 (10)

2,5

4,0 (40)

3,0

10,0 (100)

25

32

2,0

2,0

10,0 (100)

2,5

4,0 (40)

3,0

10,0 (100)

32

38

2,0

2,0

10,0 (100)

2,5

2,5 (25)

3,0

6,3 (63)

4,0

10,0 (100)

40

45

2,0

2,5

10,0 (100)

2,5 (25)

3,0

4,0 (40)

4,0

10,0 (100)

50

57

2,5

2,5

4,0 (40)

1,6 (16)

3,0

6,3 (63)

4,0 (40)

4,0

10,0 (100)

6,3 (63)

5,0

10,0 (100)

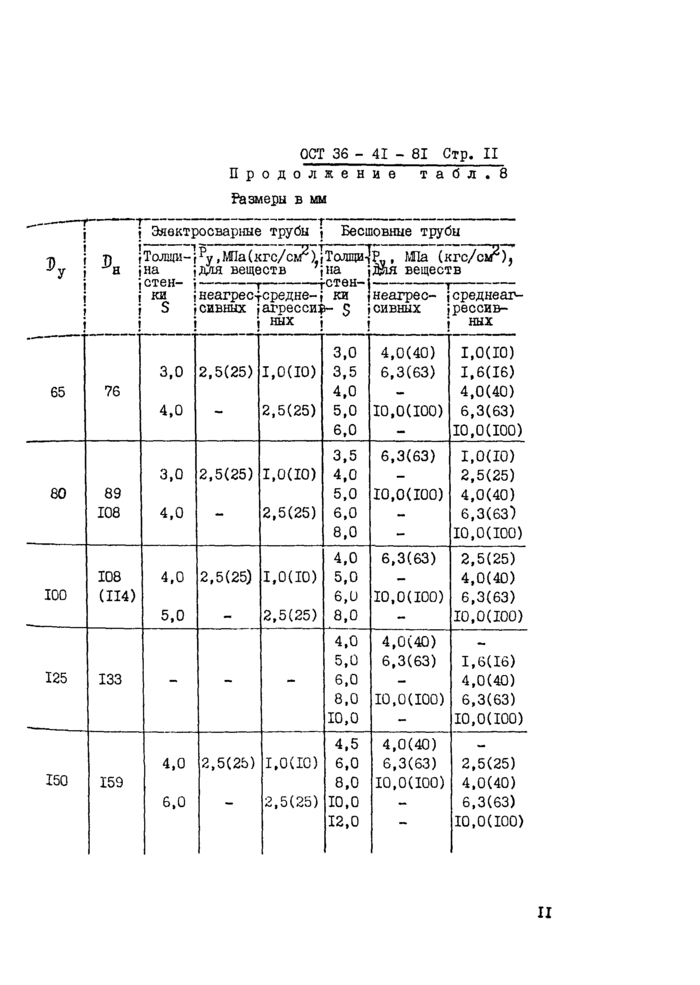

65

76

3,0

4,0 (40)

1,0 (10)

3,0

2,5 (25)

1,0 (10)

3,5

6,3 (63)

1,6 (16)

4,0

4,0 (40)

4,0

2,5 (25)

5,0

10,0 (100)

6,3 (63)

6,0

10,0 (100)

80

3,5

6,3 (63)

1,0 (10)

3,0

2,5 (25)

1,0 (10)

4,0

2,5 (25)

89

5,0

10,0 (100)

4,0 (40)

108

4,0

2,5 (25)

6,0

6,3 (63)

8,0

10,0 (100)

100

4,0

6,3 (63)

2,5 (25)

108

4,0

2,5 (25)

1,0 (10)

5,0

4,0 (40)

(114)

6,0

10,0 (100)

6,3 (63)

5,0

2,5 (25)

8,0

10,0 (100)

125

133

4,0

4,0 (40)

5,0

6,3 (63)

1,6 (16)

6,0

4,0 (40)

8,0

10,0 (100)

6,3 (63)

10,0

10,0 (100)

150

159

4,5

4,0 (40)

4,0

2,5 (25)

1,0 (10)

6,0

6,3 (63)

2,5 (25)

8,0

10,0 (100)

4,0 (40)

6,0

2,5 (25)

10,0

6,3 (63)

12,0

10,0 (100)

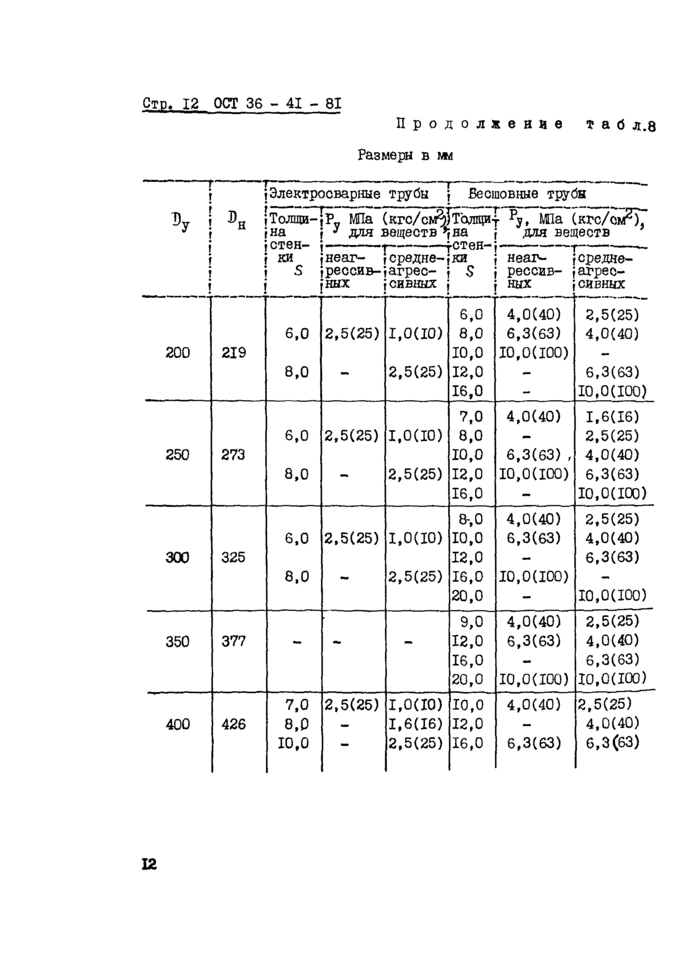

200

219

6,0

4,0 (40)

2,5 (25)

6,0

2,5 (25)

1,0 (10)

8,0

6,3 (63)

4,0 (40)

10,0

10,0 (100)

8,0

2,5 (25)

12,0

6,3 (63)

16,0

10,0 (100)

250

273

7,0

4,0 (40)

1,6 (16)

6,0

2,5 (25)

1,0 (10)

8,0

2,5 (25)

10,0

6,3 (63)

4,0 (40)

8,0

2,5 (25)

12,0

10,0 (100)

6,3 (63)

16,0

10,0 (100)

300

325

8,0

4,0 (40)

2,5 (25)

6,0

2,5 (25)

1,0 (10)

10,0

6,3 (63)

4,0 (40)

12,0

6,3 (63)

8,0

2,5 (25)

16,0

10,0 (100)

20,0

10,0 (100)

350

377

9,0

4,0 (40)

2,5 (25)

12,0

6,3 (63)

4,0 (40)

16,0

6,3 (63)

20,0

10,0 (100)

10,0 (100)

400

426

7,0

2,5 (25)

1,0 (10)

10,0

4,0 (40)

2,5 (25)

8,0

1,6 (16)

12,0

4,0 (40)

10,0

2,5 (25)

16,0

6,3 (63)

6,3 (63)

500

530

7,0

1,6 (16)

1,0 (10)

8,0

2,5 (25)

10,0

1,6 (16)

12,0

2,5 (25)

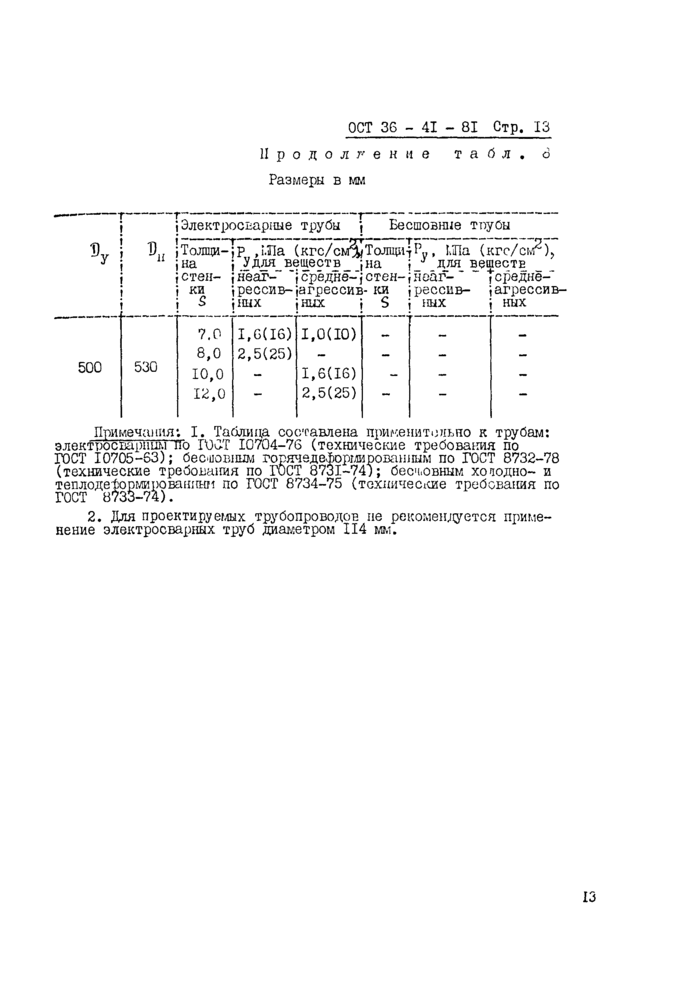

Примечания: 1. Таблица составлена применительно к трубам: электросварным по ГОСТ 10704-76 (технические требования по ГОСТ 10705-63); бесшовным горячедеформированным по ГОСТ 8732-78 (технические требования по ГОСТ 8731-74); бесшовным холодно- и теплодеформированным по ГОСТ 8734-75 (технические требования по ГОСТ 8733-74).

2. Для проектируемых трубопроводов не рекомендуется применение электросварных труб диаметром 114 мм.
