ОСТ 1 12256-76

Винт. Конструкция и размеры

Заменяет

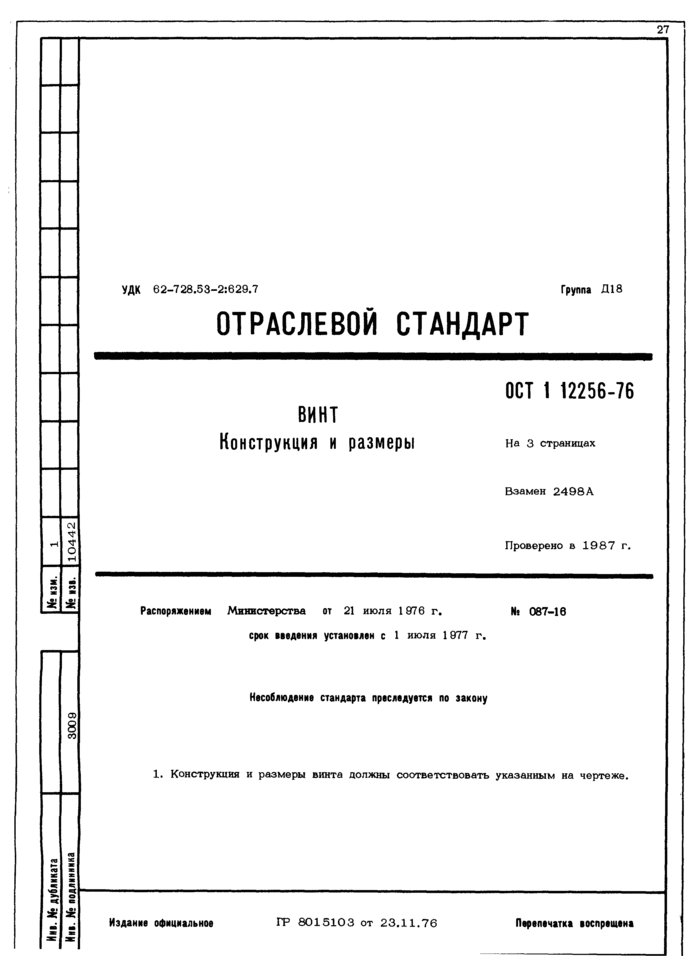

Страница 1

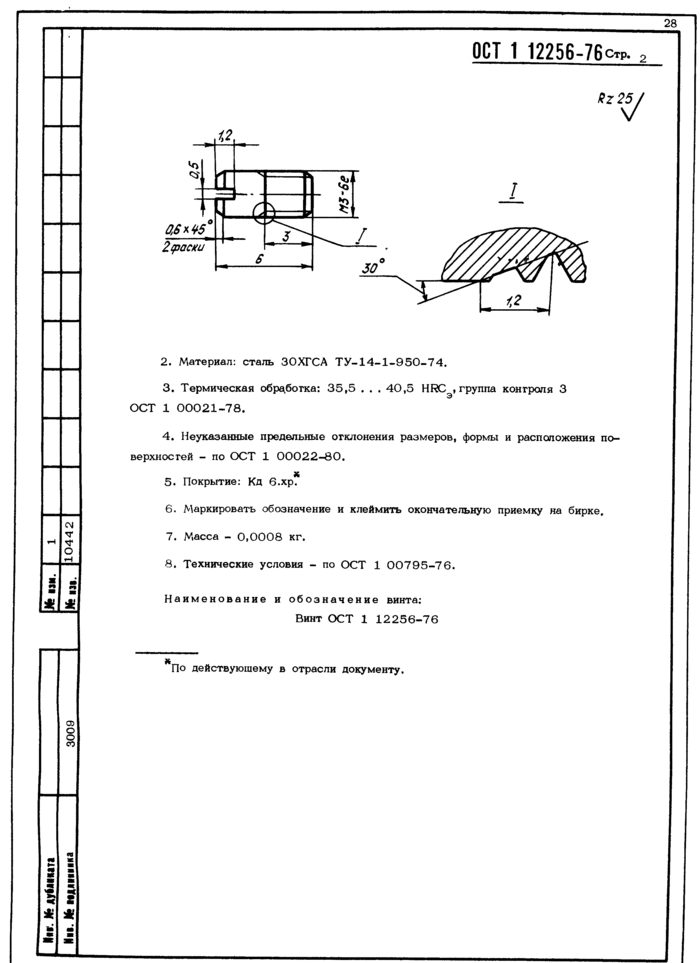

Страница 2

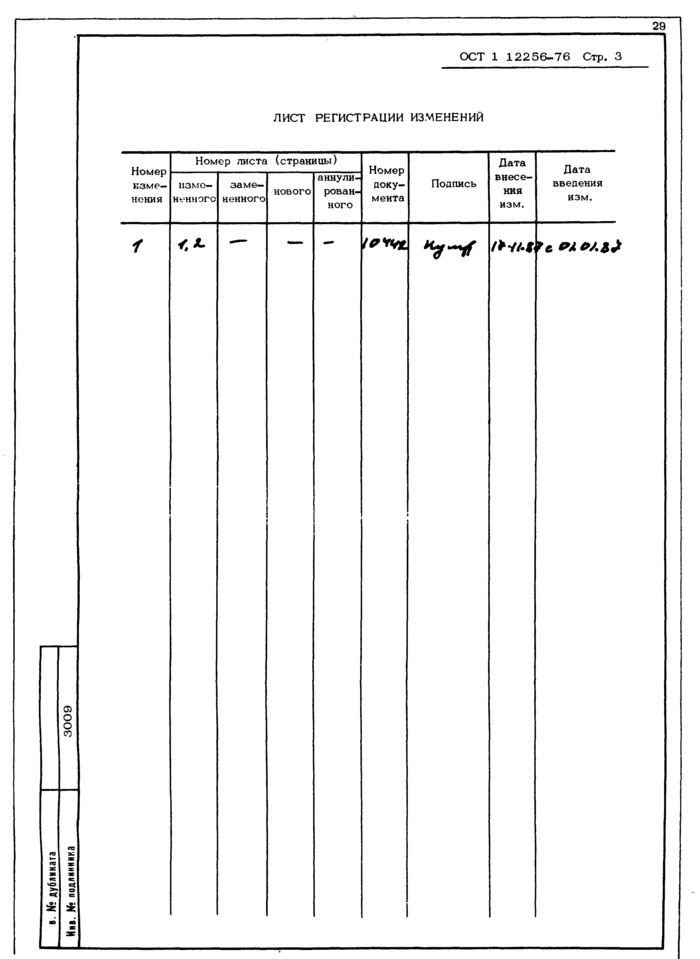

Страница 3

30

УДК 62-728.53-2:629.7

Группа Д18

ОТРАСЛЕВОЙ СТАНДАРТ

ПРИЖИМ Конструкция и размеры

ОСТ 1 12257-76

На 3 страницах

Взамен 2500А

Проверено в 1987 г.

Распоряжением Министерства от 21 июля 1976 г.    Nt    087-16

срок модония установкой с 1 июля 1977 г.

Нвсобяюдоияв стандарта преследуется по закону

1. Конструкция и размеры прижима должны соответствовать указанным на чер

теже.

Издание официальное    ГР    8015119    от    23.11.76

Перепечатка воспрещена

8

ОСТ 1 12257-76стр. ,

Уы,

2.    Материал: сталь ЗОХГСА ТУ 14-1-950-74.

3.    Термическая обработка: 35,5 . . . 40,5 HRC^, группа контроля 3 ОСТ 1 00021-78.

4.    Радиусы скруглений — 1,6 ms<.

5.    Неуказанные предельные отклонения размеров, формы и расположения поверхностей — по ОСТ 1 О0022-80.

6.    Покрытие: Кд 6-9.хр*

7.    Маркировать обозначение и клеймить окончательную приемку на бирке.

8.    Масса — 0,010 кг.

9.    Технические условия — по ОСТ 1 00795-76.

Наименование и обозначение прижима:

Прижим ОСТ 1 12257-76

По действующему в отрасли документу.

ОСТ 1 12 257-76 Стр. 3

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
