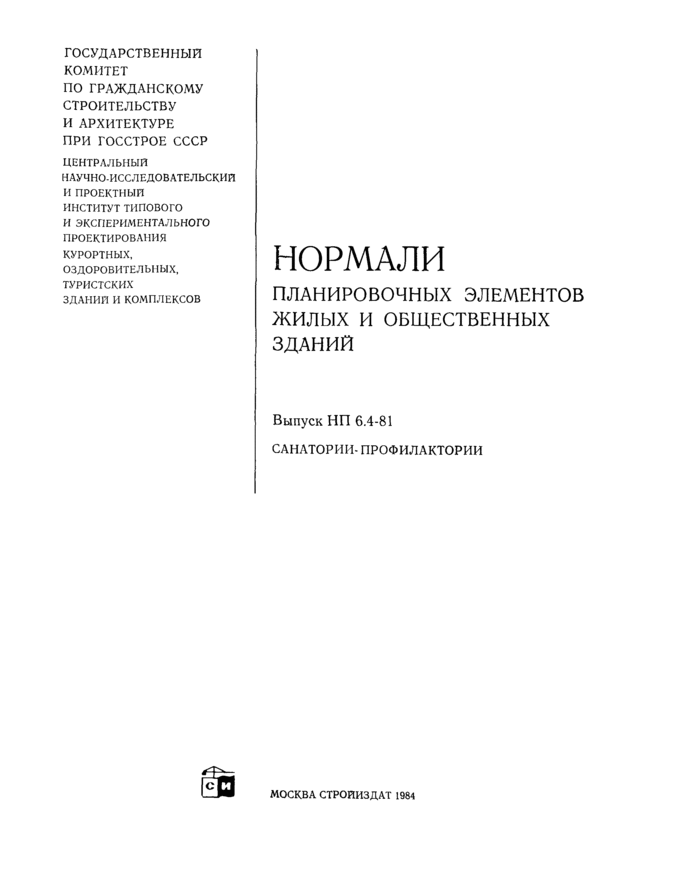

ГОСУДАРСТВЕННЫЙ |
||
|
ЦЕНТРАЛЬНЫЙ |
НОРМАЛИ Выпуск НП 6.4-81 САНАТОРИИ-ПРОФИЛАКТОРИИ |
|
|
|
МОСКВА СТРОЙИЗДАТ 1984 | |

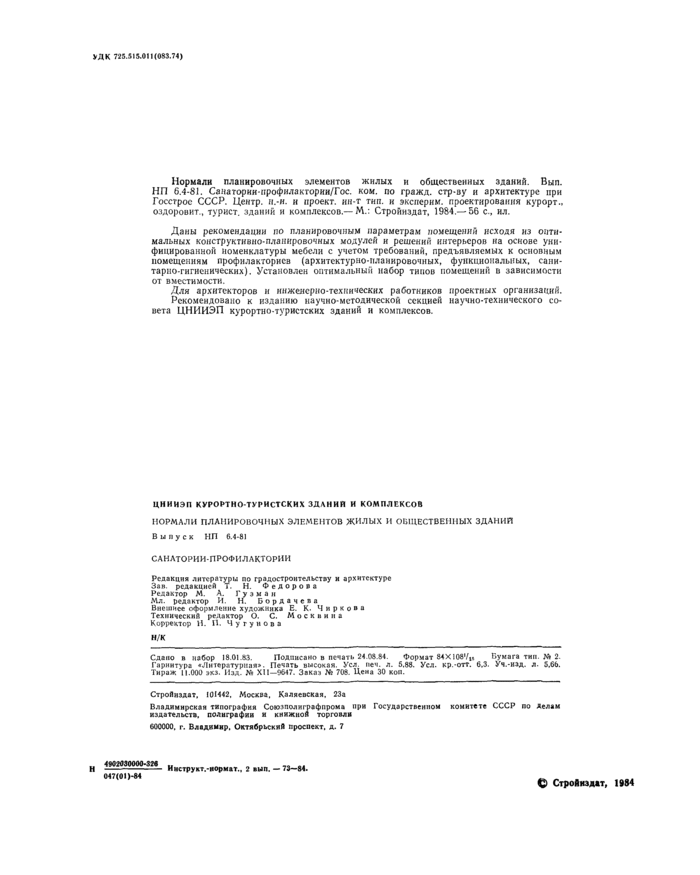

Даны рекомендации по планировочным параметрам помещений исходя из оптимальных конструктивно-планировочных модулей и решений интерьеров на основе унифицированной номенклатуры мебели с учетом требований, предъявляемых к основным помещениям профилакториев (архитектурно-планировочных, функциональных, санитарно-гигиенических). Установлен оптимальный набор типов помещений в зависимости от вместимости.
Для архитекторов и инженерно-технических работников проектных организаций.
Рекомендовано к изданию научно-методической секцией научно-технического совета ЦНИИЭП курортно-туристских зданий и комплексов.

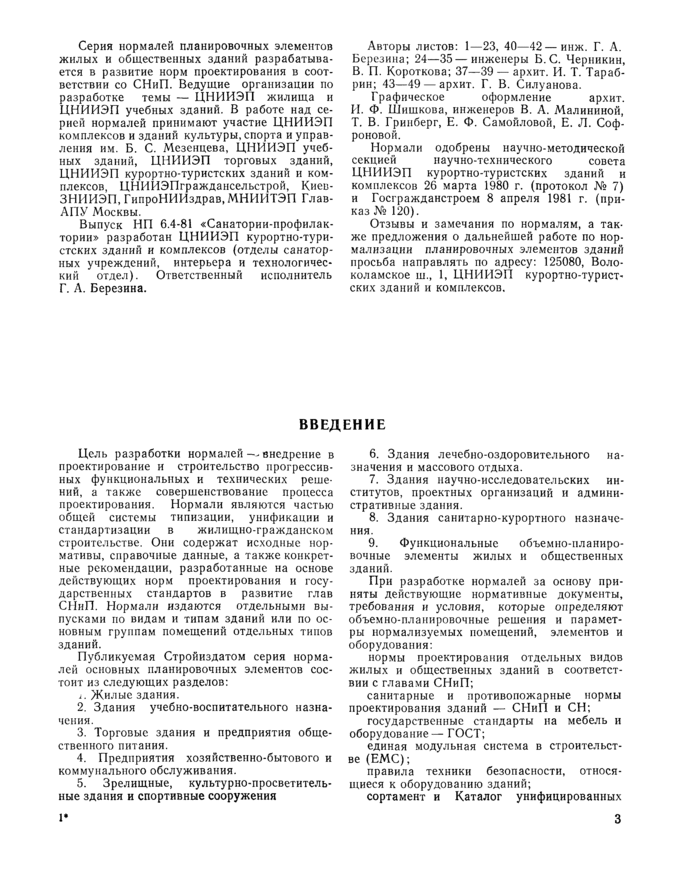

Серия нормалей планировочных элементов жилых и общественных зданий разрабатывается в развитие норм проектирования в соответствии со СНиП. Ведущие организации по разработке темы — ЦНИИЭП жилища и ЦНИИЭП учебных зданий. В работе над серией нормалей принимают участие ЦНИИЭП комплексов и зданий культуры, спорта и управления им. Б.С. Мезенцева, ЦНИИЭП учебных зданий, ЦНИИЭП торговых зданий, ЦНИИЭП курортно-туристских зданий и комплексов, ЦНИИЭПграждансельстрой, Киев-ЗНИИЭП, ГипроНИИздрав, МНИИТЭП ГлавАПУ Москвы.
Выпуск НП 6.4-81 «Санатории-профилактории» разработан ЦНИИЭП курортно-туристских зданий и комплексов (отделы санаторных учреждений, интерьера и технологический отдел). Ответственный исполнитель Г.А. Березина.
Авторы листов: 1 — 23, 40 — 42 — инж. Г.А. Березина; 24 — 35 — инженеры Б.С. Черникин, В.П. Короткова; 37 — 39 — архит. И.Т. Тарабрин; 43 — 49 — архит. Г.В. Силуанова.
Графическое оформление архит. И.Ф. Шишкова, инженеров В.А. Малининой, Т.В. Гринберг, Е.Ф. Самойловой, Е.Л. Софроновой.
Нормали одобрены научно-методической секцией научно-технического совета ЦНИИЭП курортно-туристских зданий и комплексов 26 марта 1980 г. (протокол № 7) и Госгражданстроем 8 апреля 1981 г. (приказ № 120).
ВВЕДЕНИЕ
Цель разработки нормалей — внедрение в проектирование и строительство прогрессивных функциональных и технических решений, а также совершенствование процесса проектирования. Нормали являются частью общей системы типизации, унификации и стандартизации в жилищно-гражданском строительстве. Они содержат исходные нормативы, справочные данные, а также конкретные рекомендации, разработанные на основе действующих норм проектирования и государственных стандартов в развитие глав СНиП. Нормали издаются отдельными выпусками по видам и типам зданий или по основным группам помещений отдельных типов зданий.
Публикуемая Стройиздатом серия нормалей основных планировочных элементов состоит из следующих разделов:
1. Жилые здания.
2. Здания учебно-воспитательного назначения.
3. Торговые здания и предприятия общественного питания.
4. Предприятия хозяйственно-бытового и коммунального обслуживания.
5. Зрелищные, культурно-просветительные здания и спортивные сооружения.
6. Здания лечебно-оздоровительного назначения и массового отдыха.
7. Здания научно-исследовательских институтов, проектных организаций и административные здания.
8. Здания санитарно-курортного назначения.
9. Функциональные объемно-планировочные элементы жилых и общественных зданий.
При разработке нормалей за основу приняты действующие нормативные документы, требования и условия, которые определяют объемно-планировочные решения и параметры нормализуемых помещений, элементов и оборудования:
нормы проектирования отдельных видов жилых и общественных зданий в соответствии с главами СНиП;
санитарные и противопожарные нормы проектирования зданий — СНиП и СН;
государственные стандарты на мебель и оборудование — ГОСТ;
единая модульная система в строительстве (ЕМС);
правила техники безопасности, относящиеся к оборудованию зданий;
сортамент и Каталог унифицированных строительных элементов жилых и общественных зданий;
действующие каталоги и рекомендации по типам и габаритам технологического, санитарно-технического и электротехнического оборудования, встроенной и передвижной мебели.

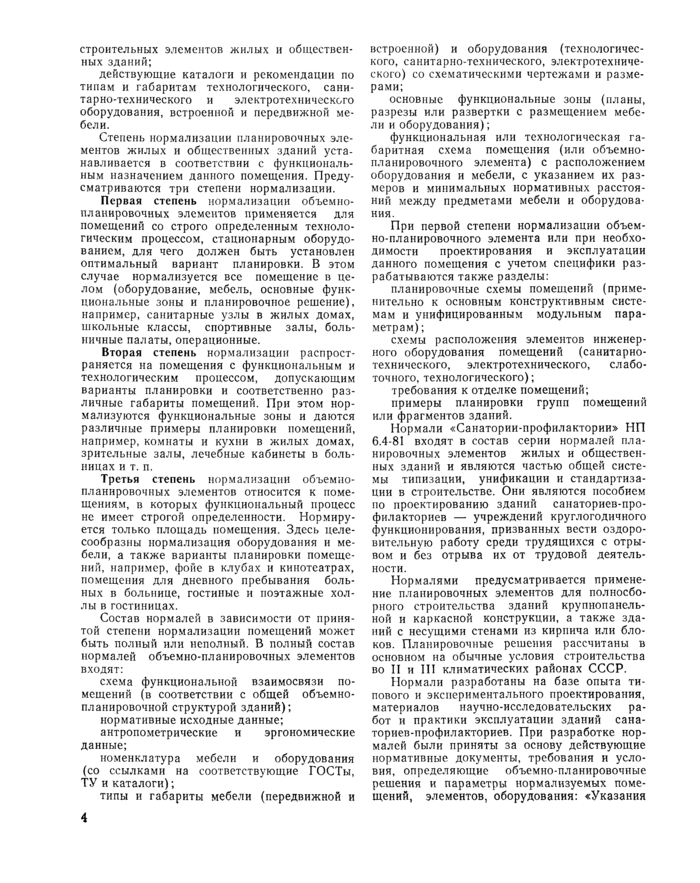

Степень нормализации планировочных элементов жилых и общественных зданий устанавливается в соответствии с функциональным назначением данного помещения. Предусматриваются три степени нормализации.
Первая степень нормализации объемно-планировочных элементов применяется для помещений со строго определенным технологическим процессом, стационарным оборудованием, для чего должен быть установлен оптимальный вариант планировки. В этом случае нормализуется все помещение в целом (оборудование, мебель, основные функциональные зоны и планировочное решение), например, санитарные узлы в жилых домах, школьные классы, спортивные залы, больничные палаты, операционные.
Вторая степень нормализации распространяется на помещения с функциональным и технологическим процессом, допускающим варианты планировки и соответственно различные габариты помещений. При этом нормализуются функциональные зоны и даются различные примеры планировки помещений, например, комнаты и кухни в жилых домах, зрительные залы, лечебные кабинеты в больницах и т.п.
Третья степень нормализации объемно-планировочных элементов относится к помещениям, в которых функциональный процесс не имеет строгой определенности. Нормируется только площадь помещения. Здесь целесообразны нормализация оборудования и мебели, а также варианты планировки помещений, например, фойе в клубах и кинотеатрах, помещения для дневного пребывания больных в больнице, гостиные и поэтажные холлы в гостиницах.
Состав нормалей в зависимости от принятой степени нормализации помещений может быть полный или неполный. В полный состав нормалей объемно-планировочных элементов входят:
схема функциональной взаимосвязи помещений (в соответствии с общей объемно-планировочной структурой зданий);
нормативные исходные данные;
антропометрические и эргономические данные;
номенклатура мебели и оборудования (со ссылками на соответствующие ГОСТы, ТУ и каталоги);
типы и габариты мебели (передвижной и встроенной) и оборудования (технологического, санитарно-технического, электротехнического) со схематическими чертежами и размерами;
основные функциональные зоны (планы, разрезы или развертки с размещением мебели и оборудования);
функциональная или технологическая габаритная схема помещения (или объемно-планировочного элемента) с расположением оборудования и мебели, с указанием их размеров и минимальных нормативных расстояний между предметами мебели и оборудования.
При первой степени нормализации объемно-планировочного элемента или при необходимости проектирования и эксплуатации данного помещения с учетом специфики разрабатываются также разделы:
планировочные схемы помещений (применительно к основным конструктивным системам и унифицированным модульным параметрам);
схемы расположения элементов инженерного оборудования помещений (санитарно-технического, электротехнического, слаботочного, технологического);
требования к отделке помещений;
примеры планировки групп помещений или фрагментов зданий.
Нормали «Санатории-профилактории» НП 6.4-81 входят в состав серии нормалей планировочных элементов жилых и общественных зданий и являются частью общей системы типизации, унификации и стандартизации в строительстве. Они являются пособием по проектированию зданий санаториев-профилакториев — учреждений круглогодичного функционирования, призванных вести оздоровительную работу среди трудящихся с отрывом и без отрыва их от трудовой деятельности.
Нормалями предусматривается применение планировочных элементов для полносборного строительства зданий крупнопанельной и каркасной конструкции, а также зданий с несущими стенами из кирпича или блоков. Планировочные решения рассчитаны в основном на обычные условия строительства во II и III климатических районах СССР.
Нормали разработаны на базе опыта типового и экспериментального проектирования, материалов научно-исследовательских работ и практики эксплуатации зданий санаториев-профилакториев. При разработке нормалей были приняты за основу действующие нормативные документы, требования и условия, определяющие объемно-планировочные решения и параметры нормализуемых помещений, элементов, оборудования: «Указания по проектированию профилакториев» (ВСН 13-73), нормы проектирования «Санатории» (СНиП II-70-74), «Оздоровительные учреждения и учреждения отдыха» (СНиП II-71-79), «Предприятия общественного питания» (СНиП II-Л.8-71) и др.

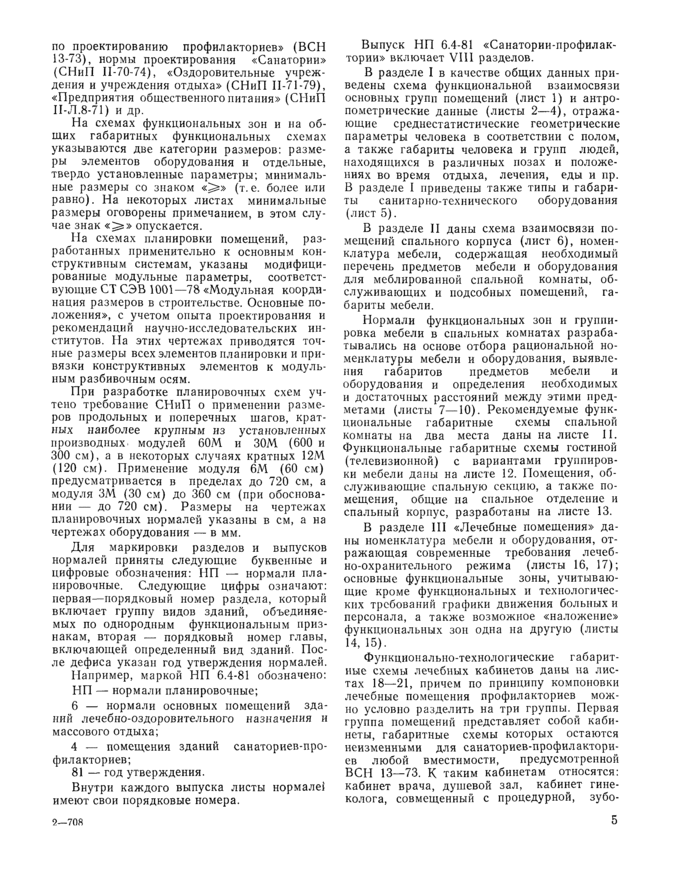

На схемах функциональных зон и на общих габаритных функциональных схемах указываются две категории размеров: размеры элементов оборудования и отдельные, твердо установленные параметры; минимальные размеры со знаком «³» (т.е. более или равно). На некоторых листах минимальные размеры оговорены примечанием, в этом случае знак «³» опускается.
На схемах планировки помещений, разработанных применительно к основным конструктивным системам, указаны модифицированные модульные параметры, соответствующие СТ СЭВ 1001-78 «Модульная координация размеров в строительстве. Основные положения», с учетом опыта проектирования и рекомендаций научно-исследовательских институтов. На этих чертежах приводятся точные размеры всех элементов планировки и привязки конструктивных элементов к модульным разбивочным осям.
При разработке планировочных схем учтено требование СНиП о применении размеров продольных и поперечных шагов, кратных наиболее крупным из установленных производных модулей 60М и 30М (600 и 300 см), а в некоторых случаях кратных 12М (120 см). Применение модуля 6М (60 см) предусматривается в пределах до 720 см, а модуля 3М (30 см) до 360 см (при обосновании — до 720 см). Размеры на чертежах планировочных нормалей указаны в см, а на чертежах оборудования — в мм.
Для маркировки разделов и выпусков нормалей приняты следующие буквенные и цифровые обозначения: НП — нормали планировочные. Следующие цифры означают: первая — порядковый номер раздела, который включает группу видов зданий, объединяемых по однородным функциональным признакам, вторая — порядковый номер главы, включающей определенный вид зданий. После дефиса указан год утверждения нормалей.
Например, маркой НП 6.4-81 обозначено:
НП — нормали планировочные;
6 — нормали основных помещений зданий лечебно-оздоровительного назначения и массового отдыха;
4 — помещения зданий санаториев-профилакториев;
81 — год утверждения.
Внутри каждого выпуска листы нормалей имеют свои порядковые номера.
Выпуск НП 6.4-81 «Санатории-профилактории» включает VIII разделов.
В разделе I в качестве общих данных приведены схема функциональной взаимосвязи основных групп помещений (лист 1) и антропометрические данные (листы 2 — 4), отражающие среднестатистические геометрические параметры человека в соответствии с полом, а также габариты человека и групп людей, находящихся в различных позах и положениях во время отдыха, лечения, еды и пр. В разделе I приведены также типы и габариты санитарно-технического оборудования (лист 5).
В разделе II даны схема взаимосвязи помещений спального корпуса (лист 6), номенклатура мебели, содержащая необходимый перечень предметов мебели и оборудования для меблированной спальной комнаты, обслуживающих и подсобных помещений, габариты мебели.

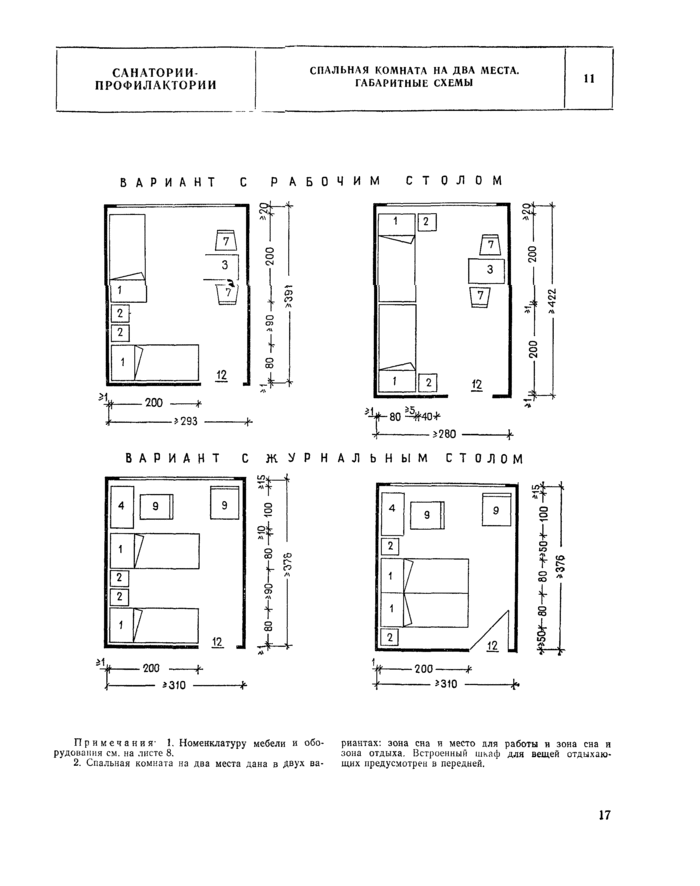

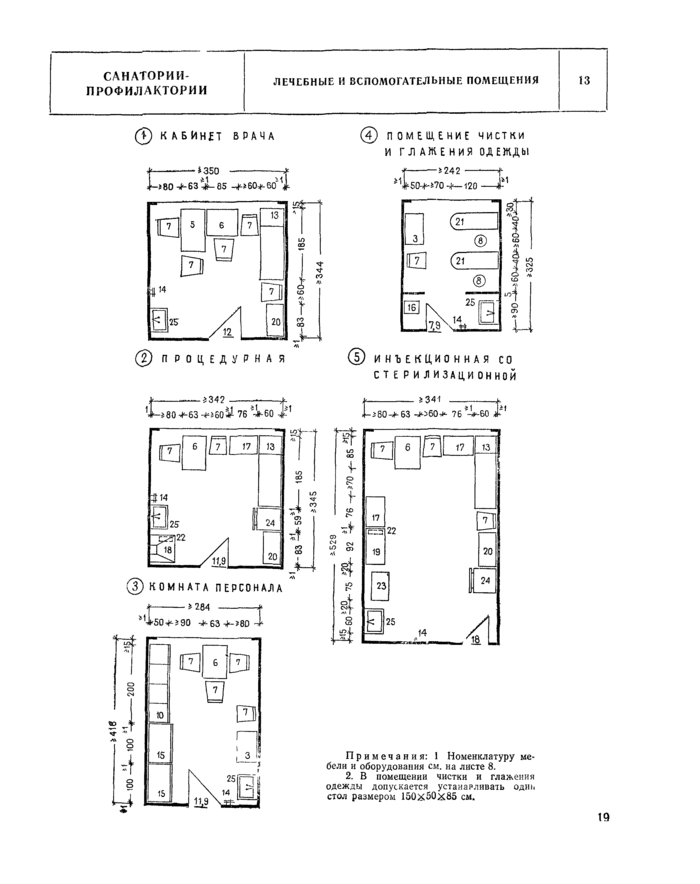

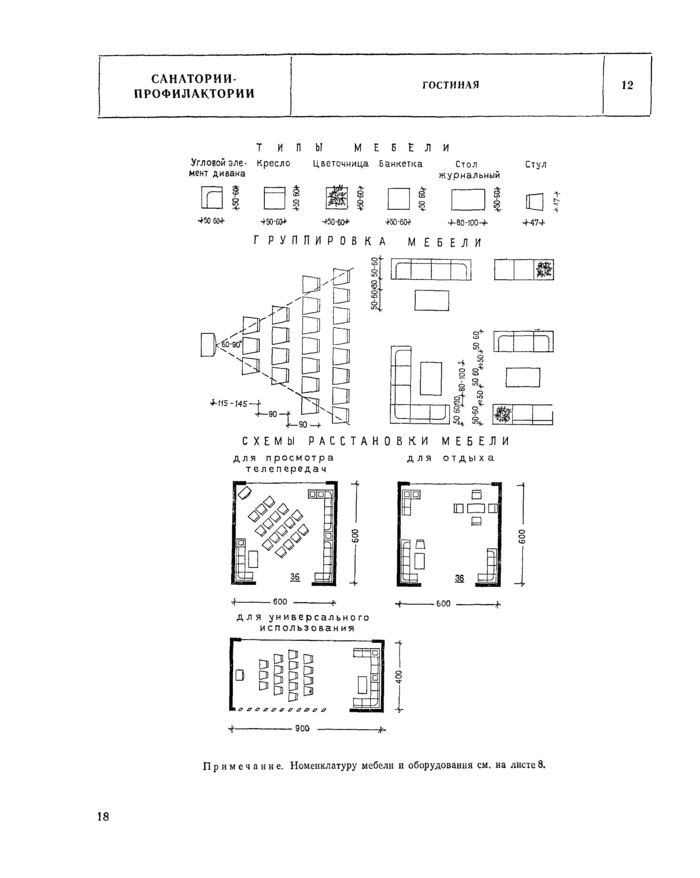

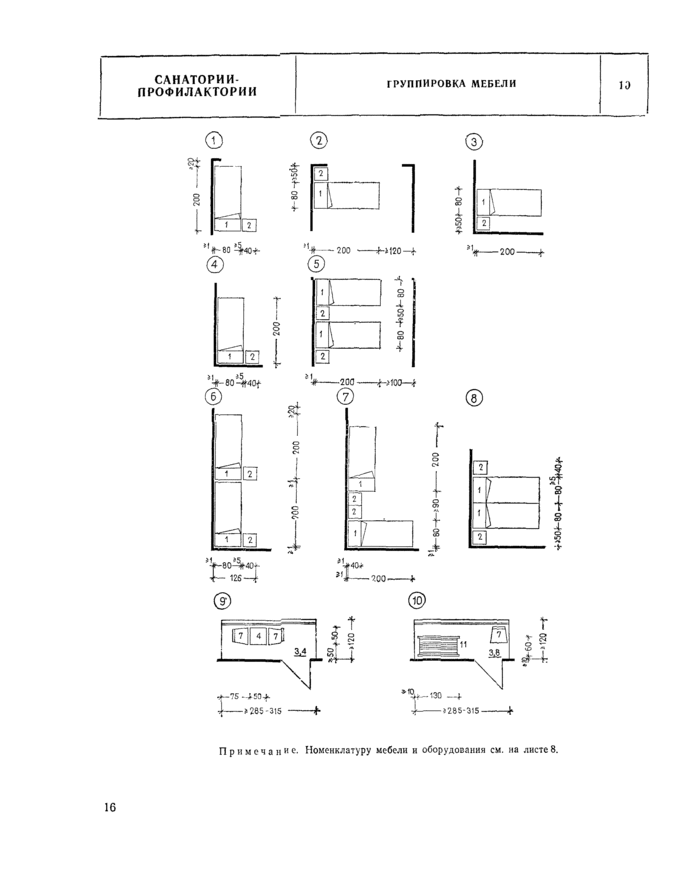

Нормали функциональных зон и группировка мебели в спальных комнатах разрабатывались на основе отбора рациональной номенклатуры мебели и оборудования, выявления габаритов предметов мебели и оборудования и определения необходимых и достаточных расстояний между этими предметами (листы 7 — 10). Рекомендуемые функциональные габаритные схемы спальной комнаты на два места даны на листе 11. Функциональные габаритные схемы гостиной (телевизионной) с вариантами группировки мебели даны на листе 12. Помещения, обслуживающие спальную секцию, а также помещения, общие на спальное отделение и спальный корпус, разработаны на листе 13.

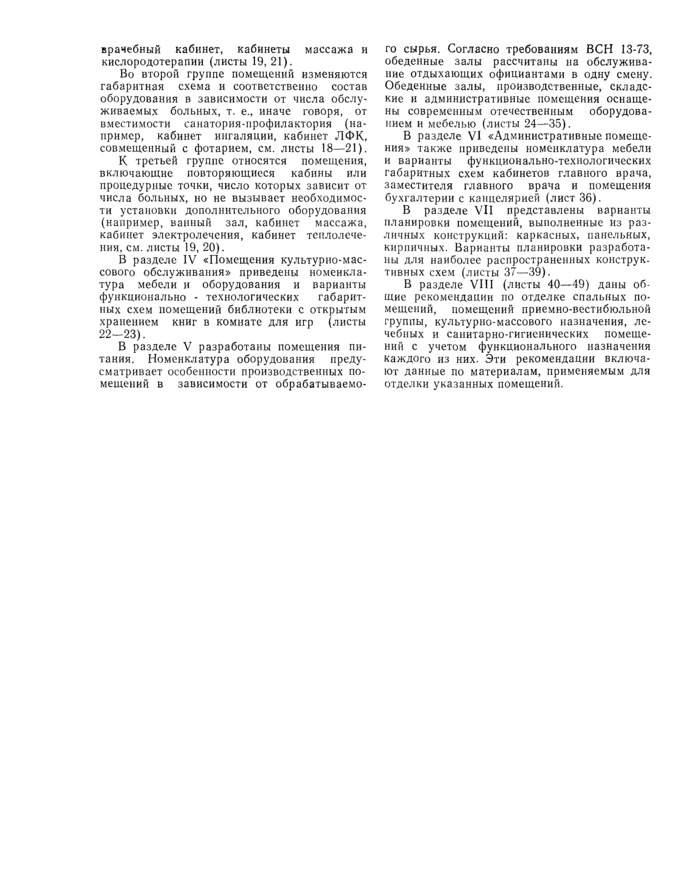

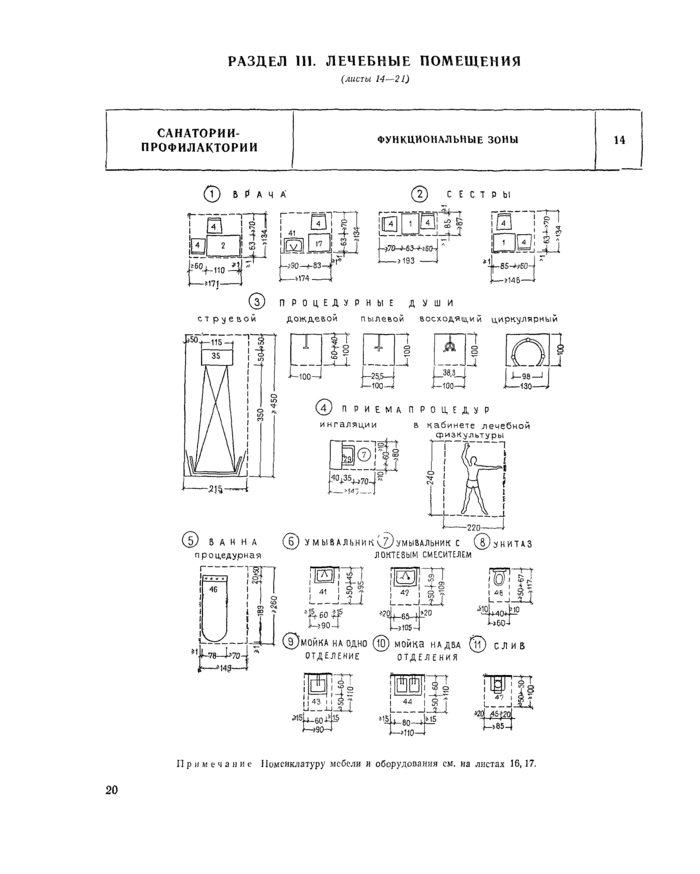

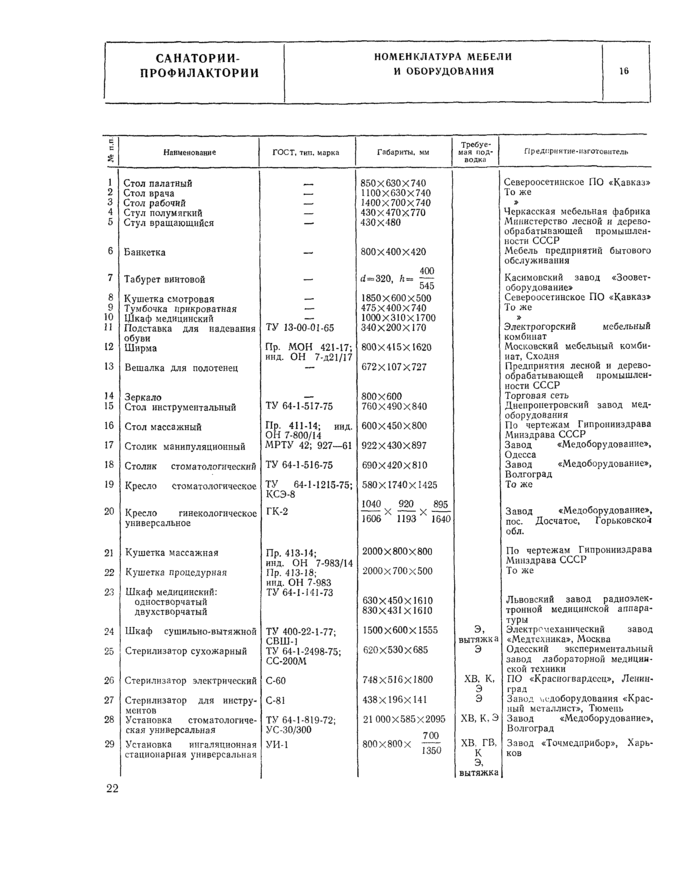

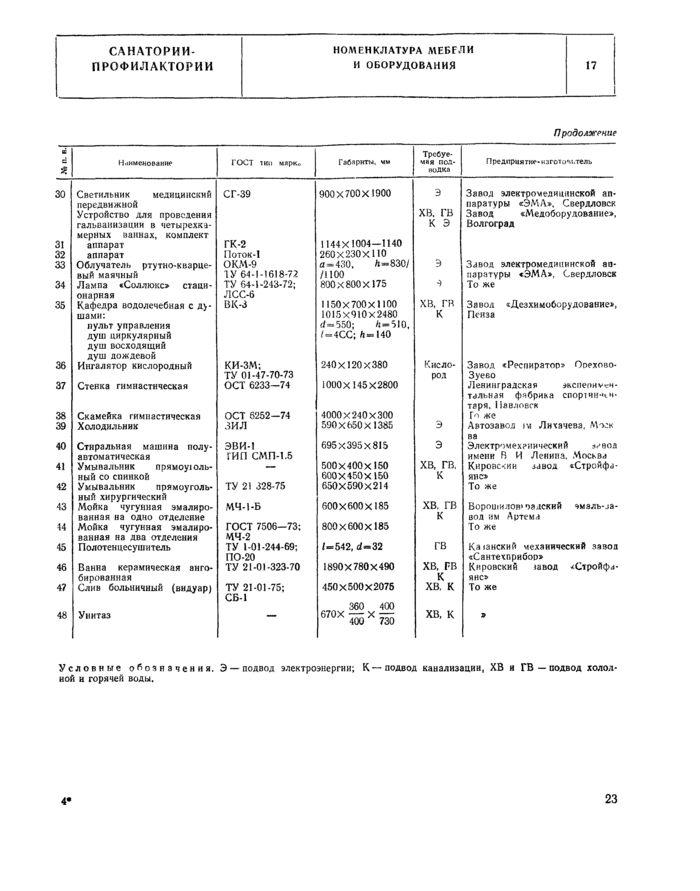

В разделе III «Лечебные помещения» даны номенклатура мебели и оборудования, отражающая современные требования лечебно-охранительного режима (листы 16, 17); основные функциональные зоны, учитывающие кроме функциональных и технологических требований графики движения больных и персонала, а также возможное «наложение» функциональных зон одна на другую (листы 14, 15).

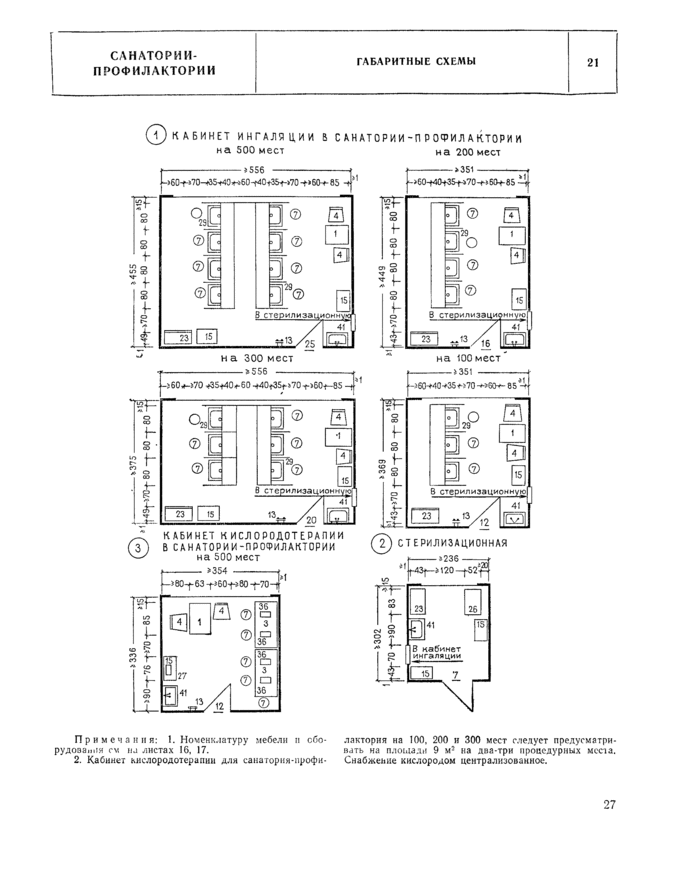

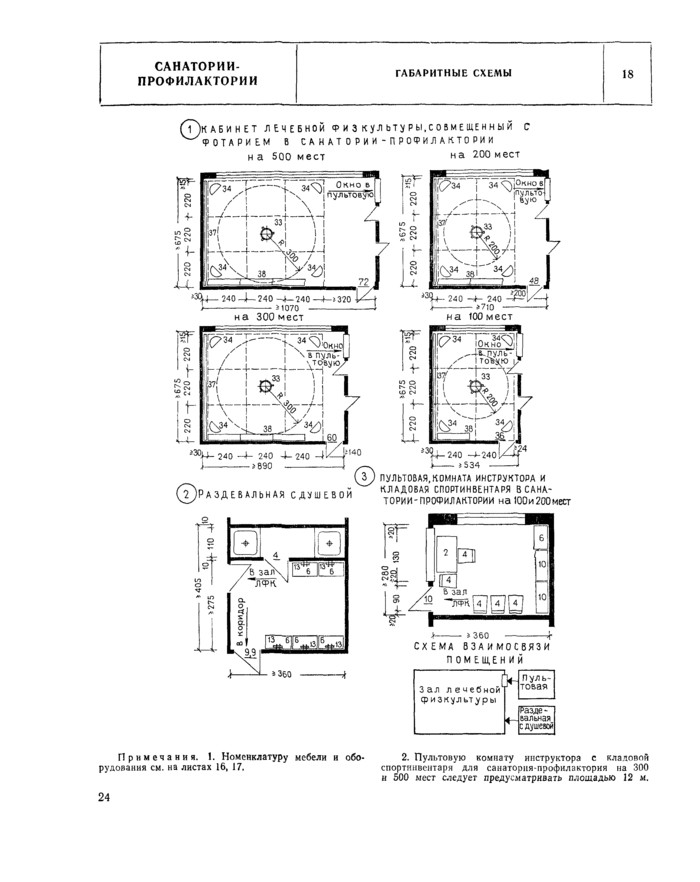

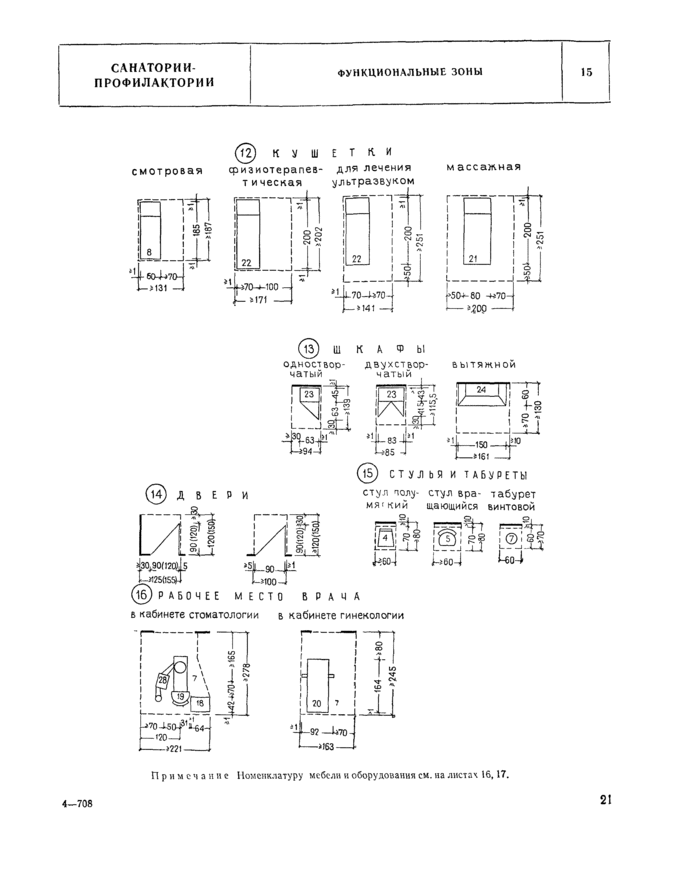

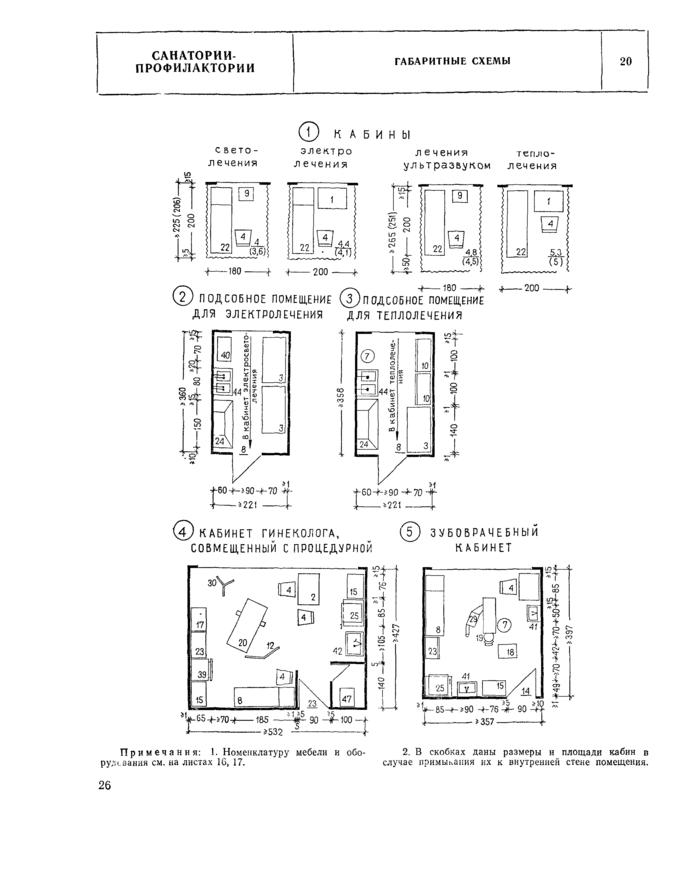

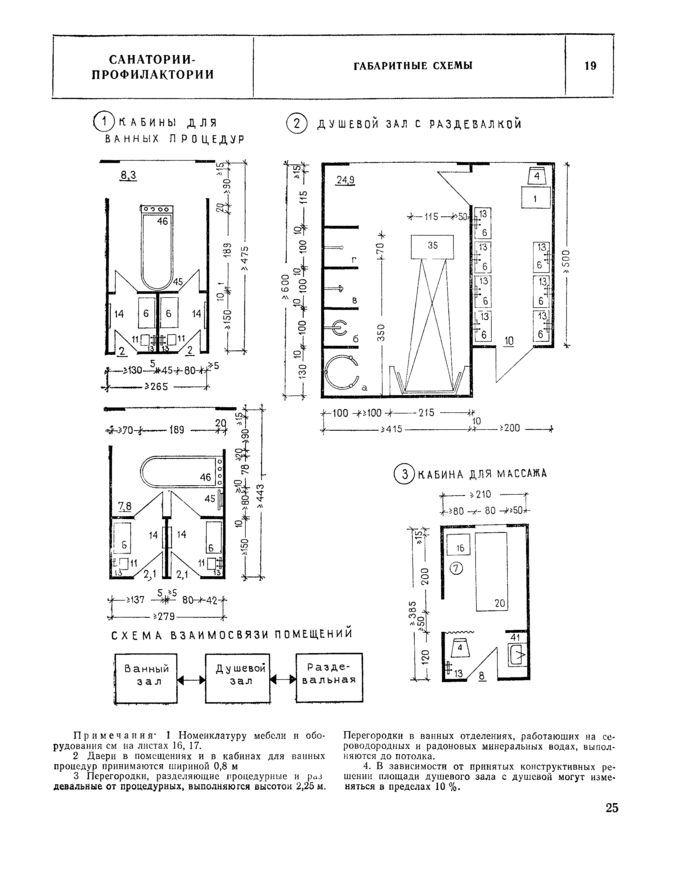

Функционально-технологические габаритные схемы лечебных кабинетов даны на листах 18 — 21, причем по принципу компоновки лечебные помещения профилакториев можно условно разделить на три группы. Первая группа помещений представляет собой кабинеты, габаритные схемы которых остаются неизменными для санаториев-профилакториев любой вместимости, предусмотренной ВСН 13-73. К таким кабинетам относятся: кабинет врача, душевой зал, кабинет гинеколога, совмещенный с процедурной, зубоврачебный кабинет, кабинеты массажа и кислородотерапии (листы 19, 21).
Во второй группе помещений изменяются габаритная схема и соответственно состав оборудования в зависимости от числа обслуживаемых больных, т.е., иначе говоря, от вместимости санатория-профилактория (например, кабинет ингаляции, кабинет ЛФК, совмещенный с фотарием, см. листы 18 — 21).
К третьей группе относятся помещения, включающие повторяющиеся кабины или процедурные точки, число которых зависит от числа больных, но не вызывает необходимости установки дополнительного оборудования (например, ванный зал, кабинет массажа, кабинет электролечения, кабинет теплолечения, см. листы 19, 20).

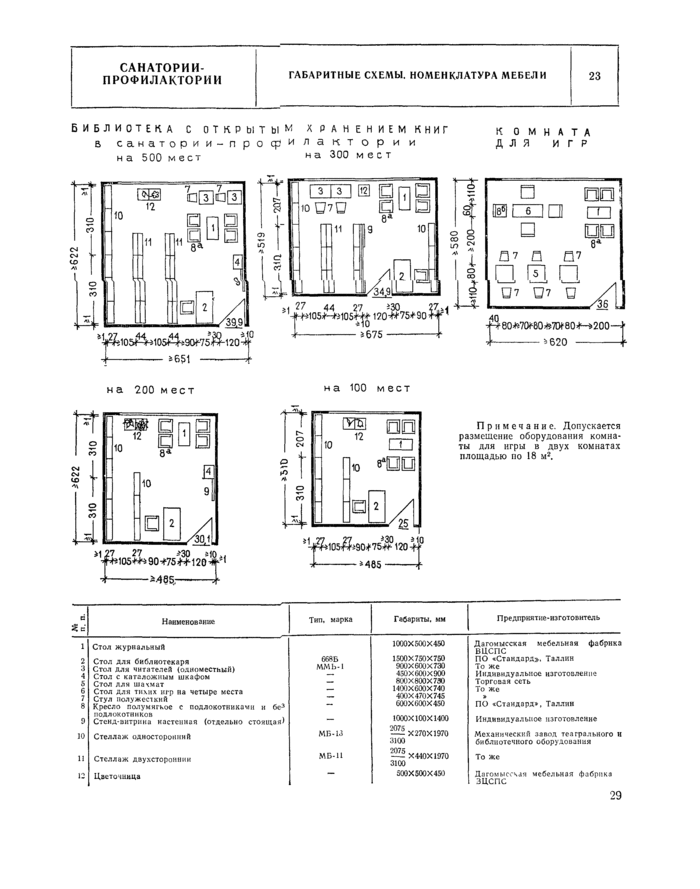

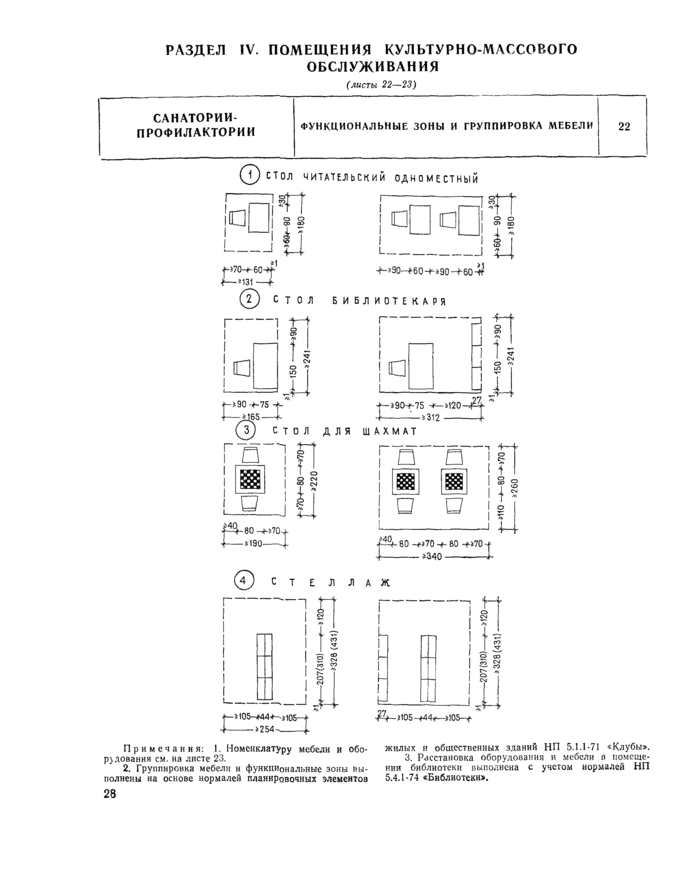

В разделе IV «Помещения культурно-массового обслуживания» приведены номенклатура мебели и оборудования и варианты функционально-технологических габаритных схем помещений библиотеки с открытым хранением книг в комнате для игр (листы 22 — 23).

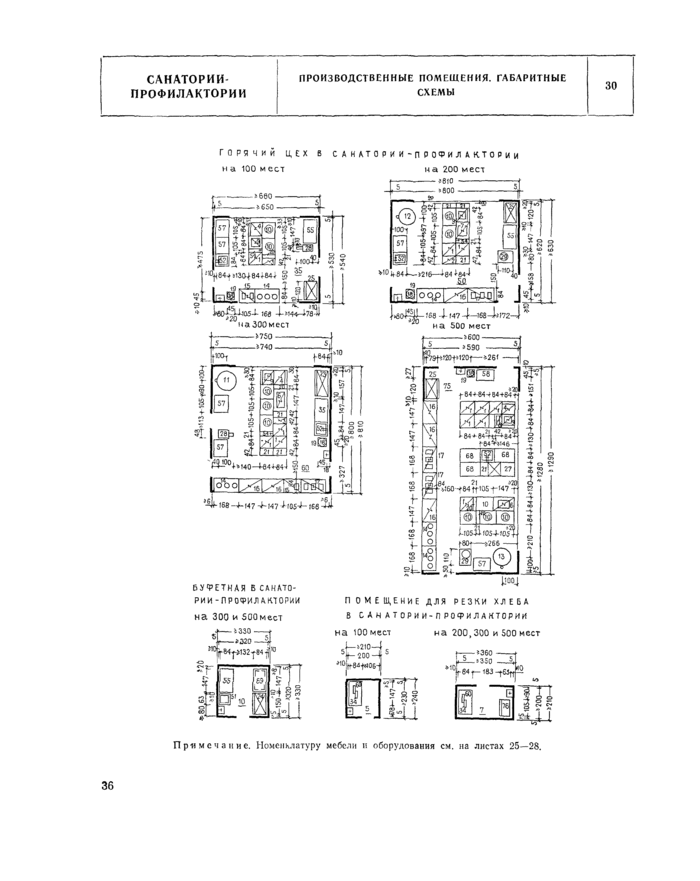

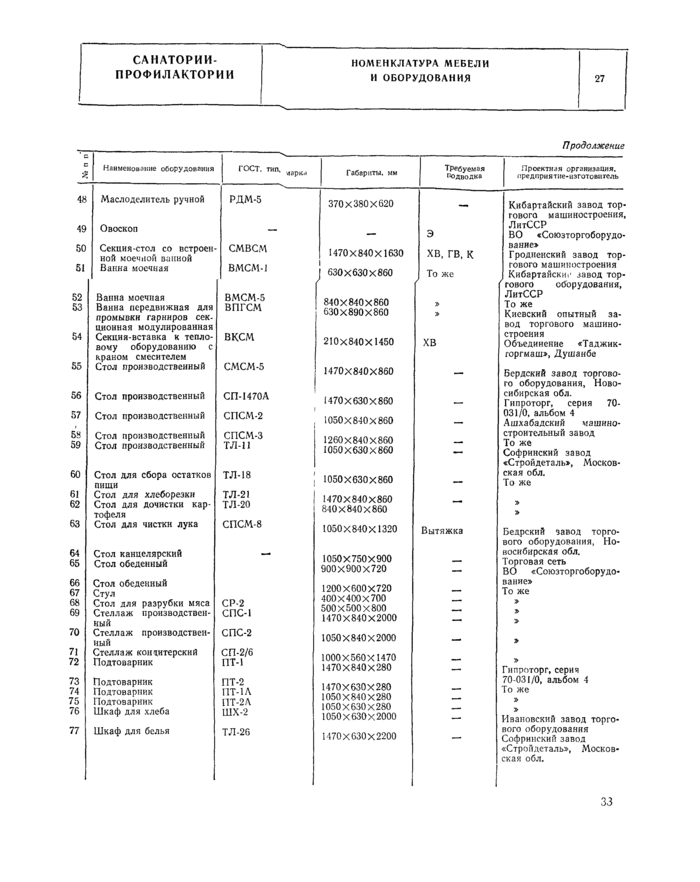

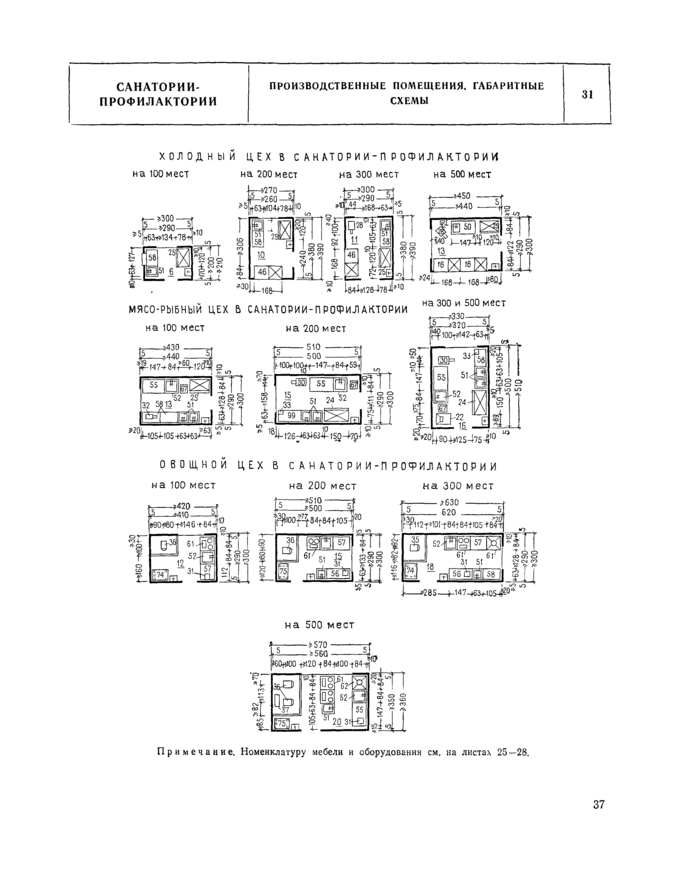

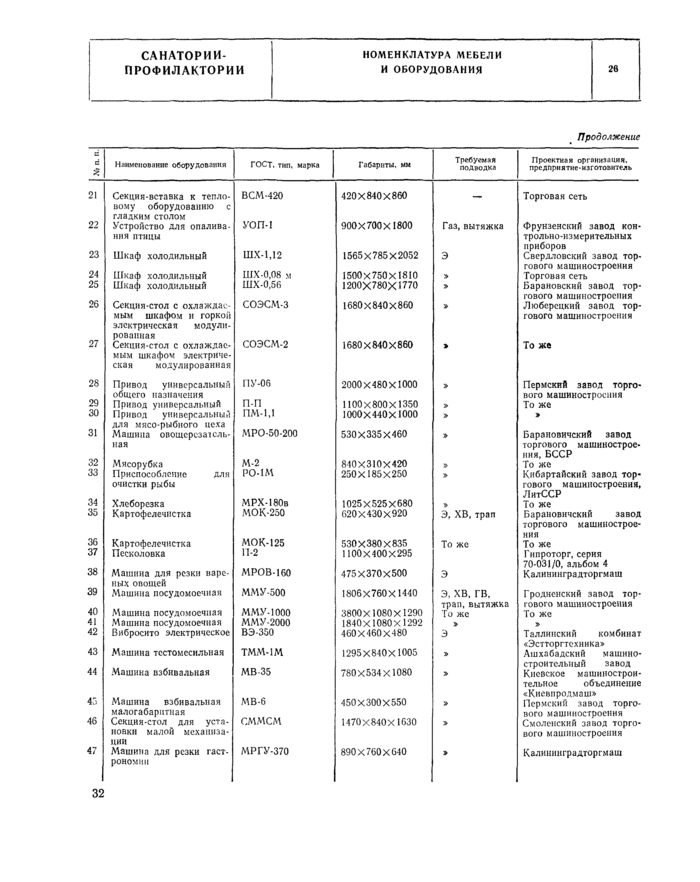

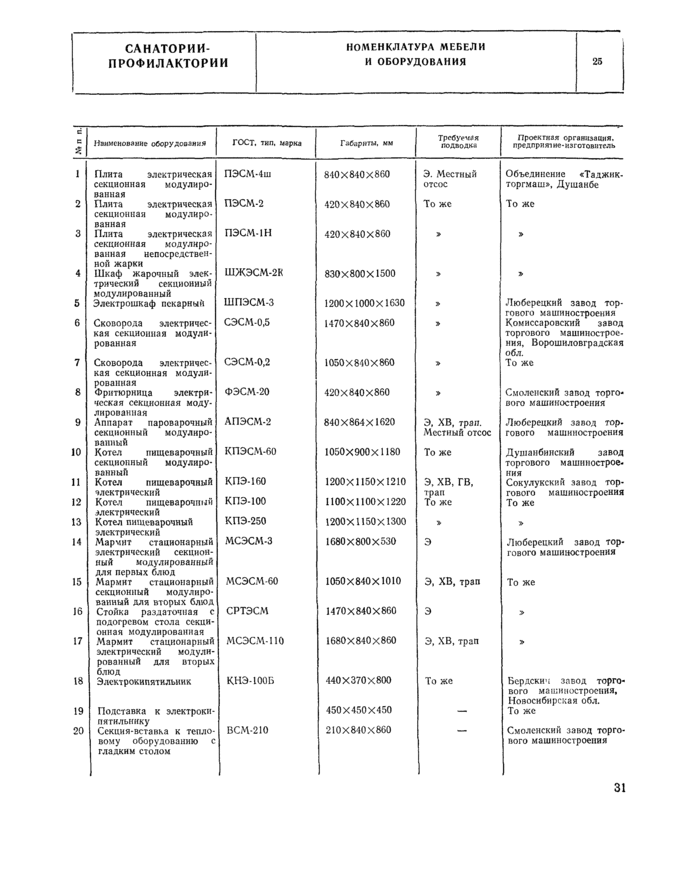

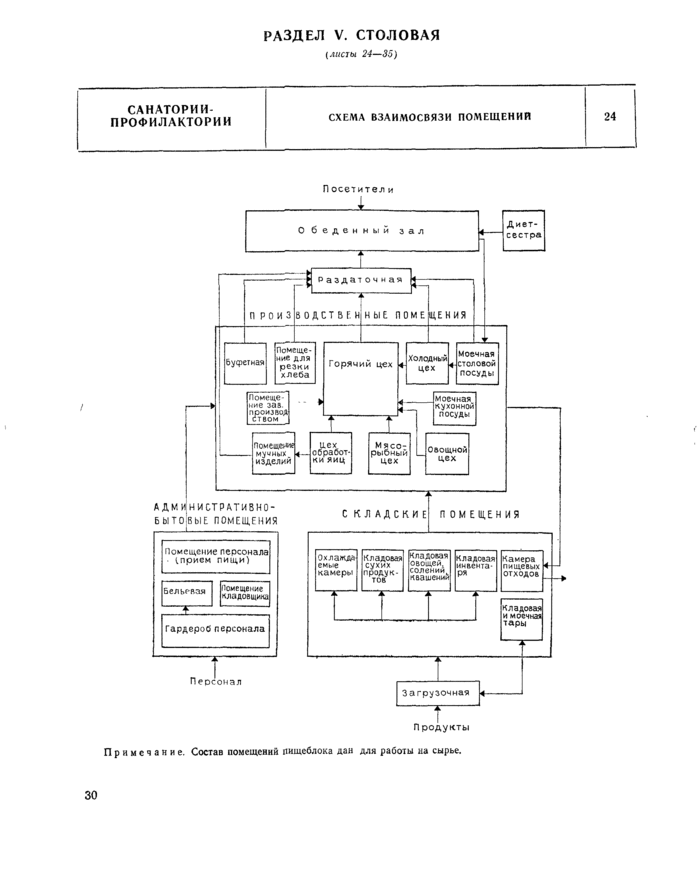

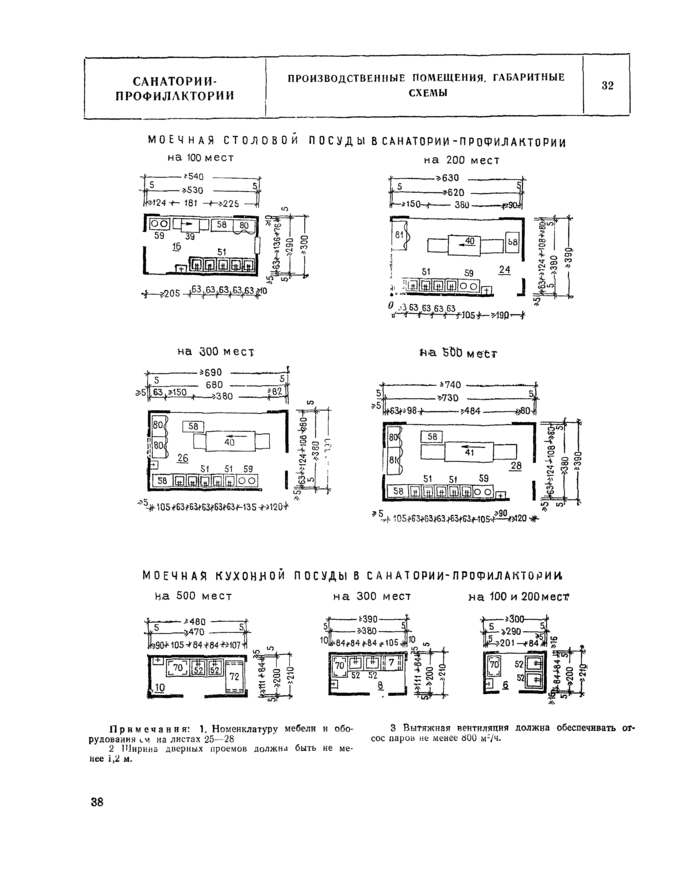

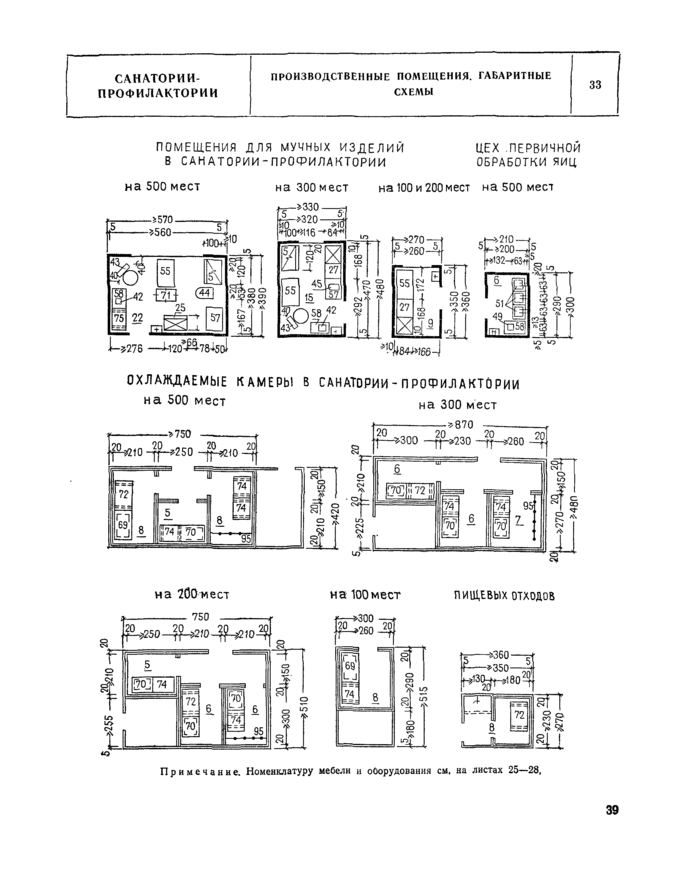

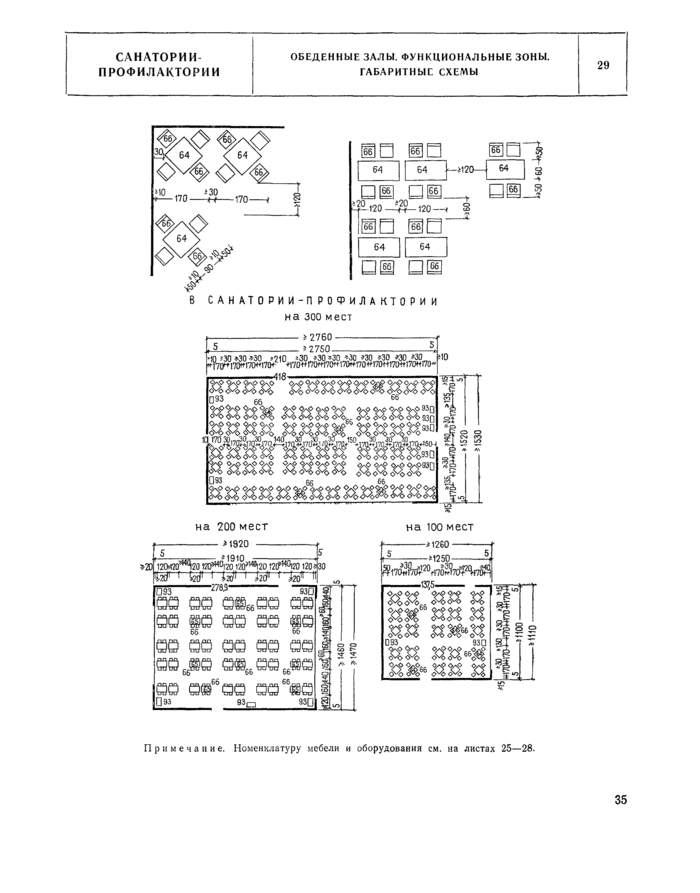

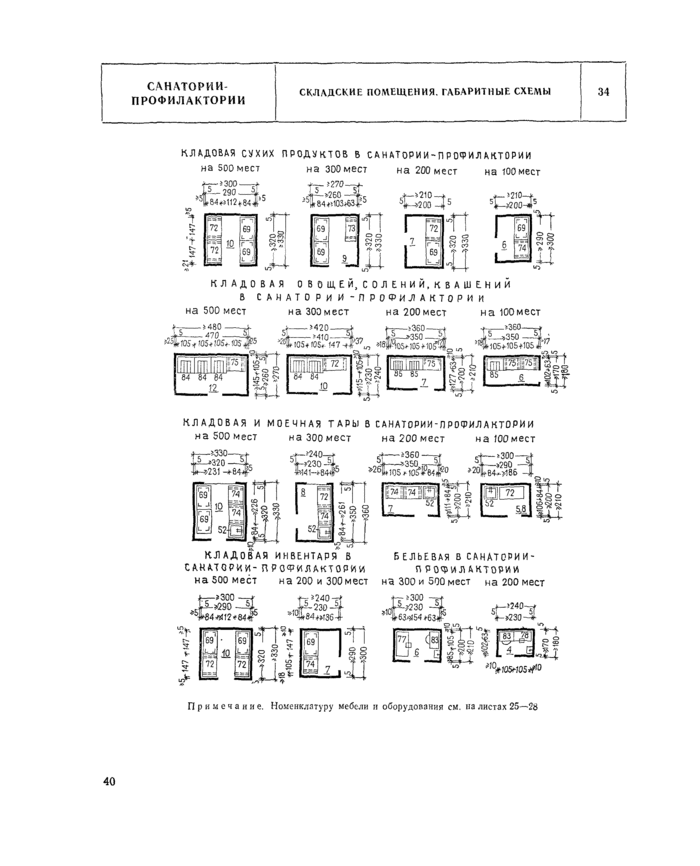

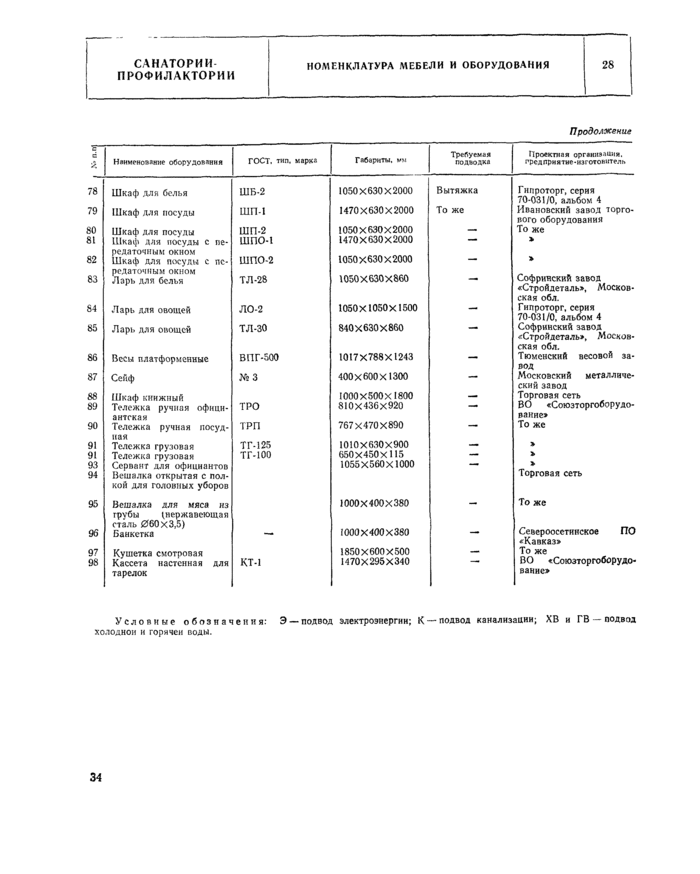

В разделе V разработаны помещения питания. Номенклатура оборудования предусматривает особенности производственных помещений в зависимости от обрабатываемого сырья. Согласно требованиям ВСН 13-73, обеденные залы рассчитаны на обслуживание отдыхающих официантами в одну смену. Обеденные залы, производственные, складские и административные помещения оснащены современным отечественным оборудованием и мебелью (листы 24 — 35).

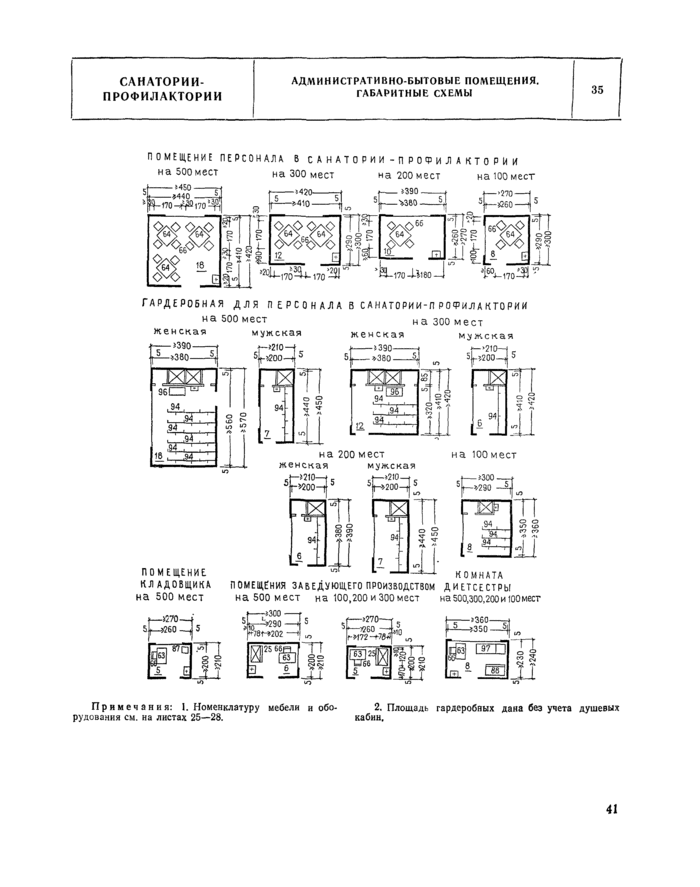

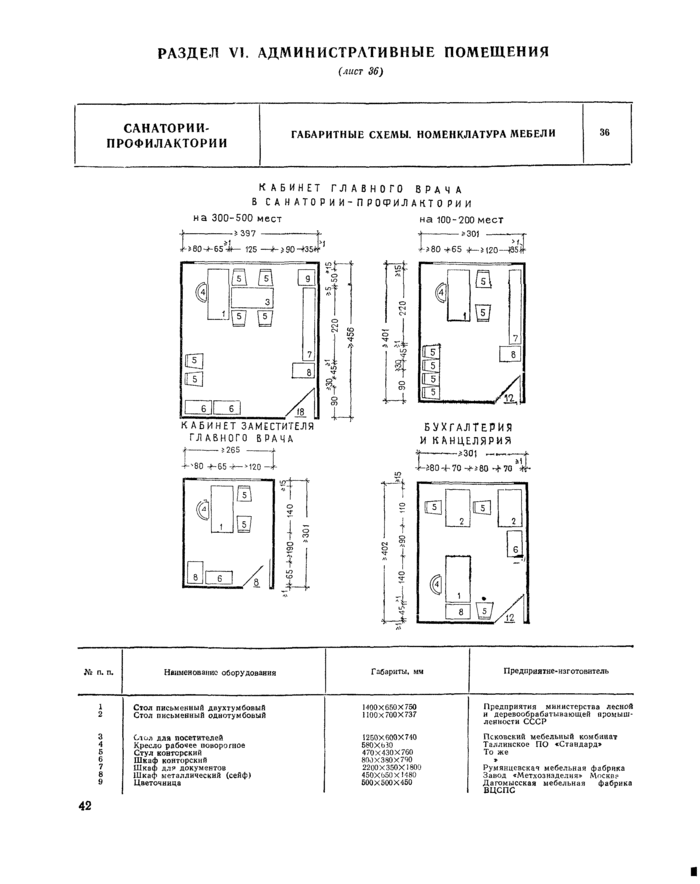

В разделе VI «Административные помещения» также приведены номенклатура мебелии варианты функционально-технологических габаритных схем кабинетов главного врача, заместителя главного врача и помещения бухгалтерии с канцелярией (лист 36).

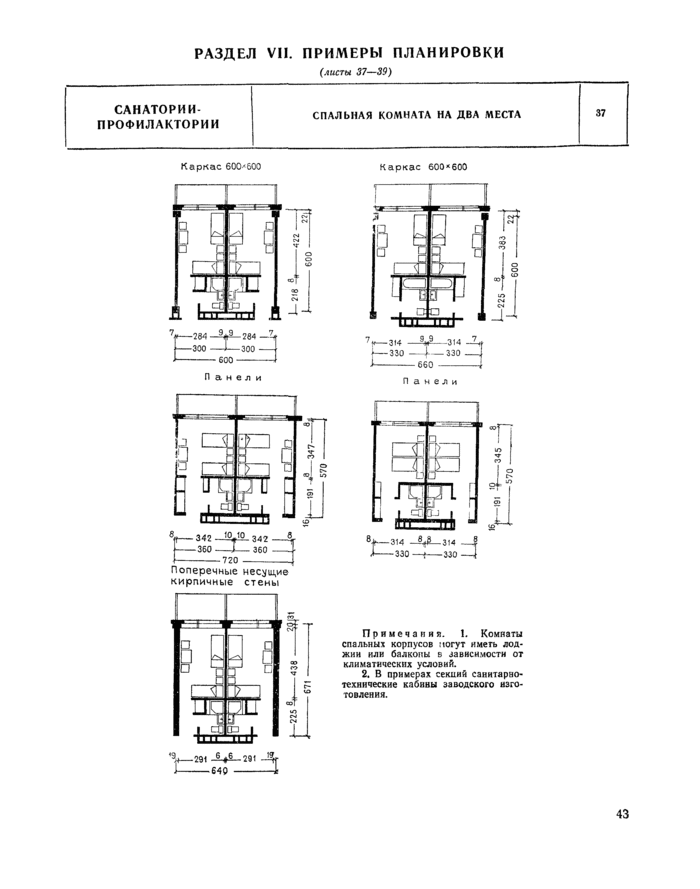

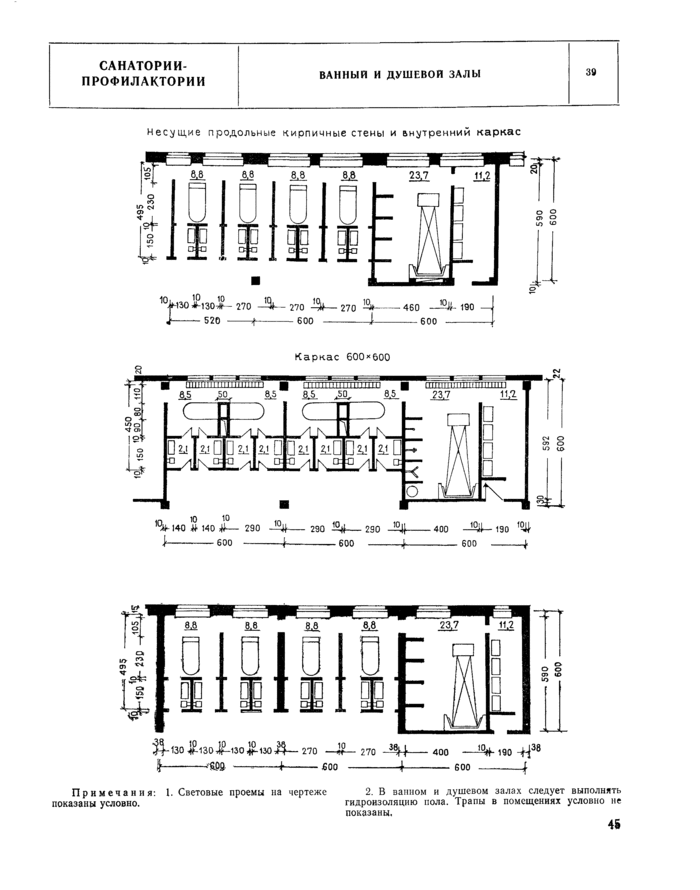

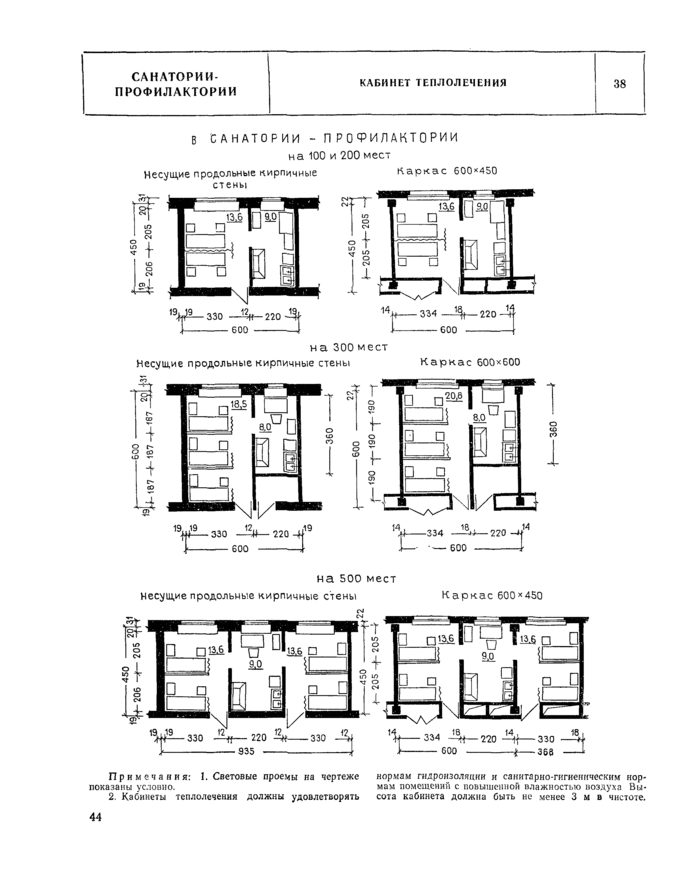

В разделе VII представлены варианты планировки помещений, выполненные из различных конструкций: каркасных, панельных, кирпичных. Варианты планировки разработаны для наиболее распространенных конструктивных схем (листы 37 — 39).

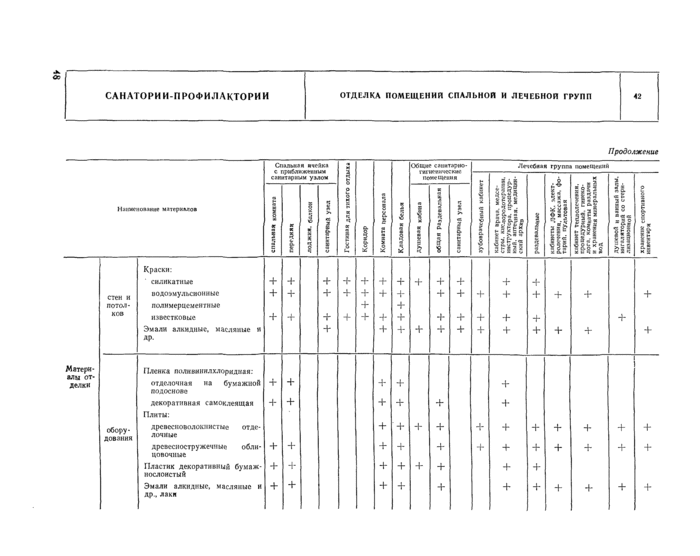

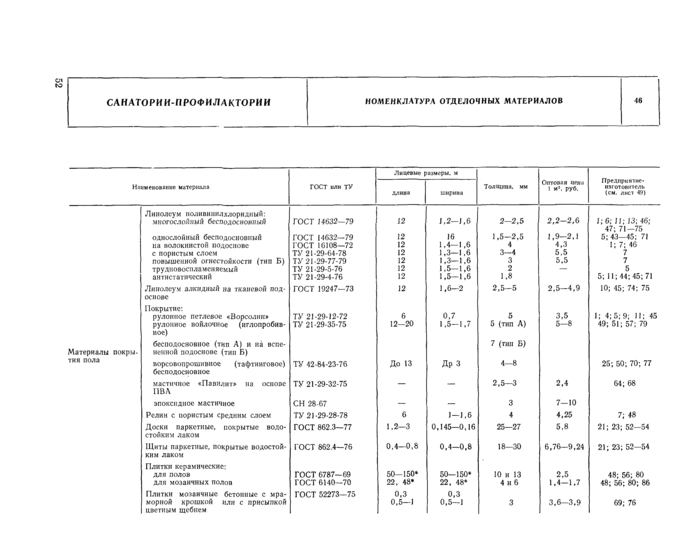

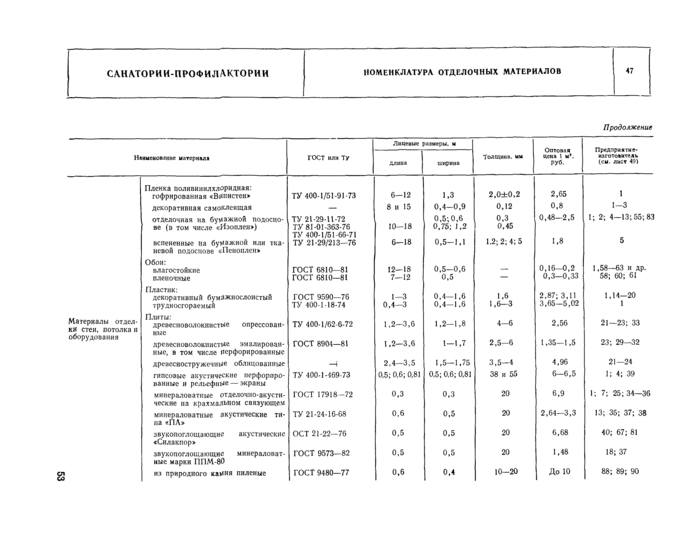

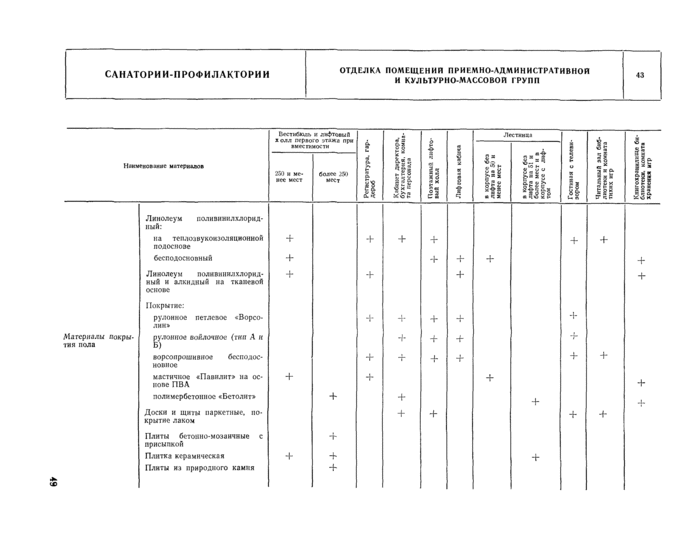

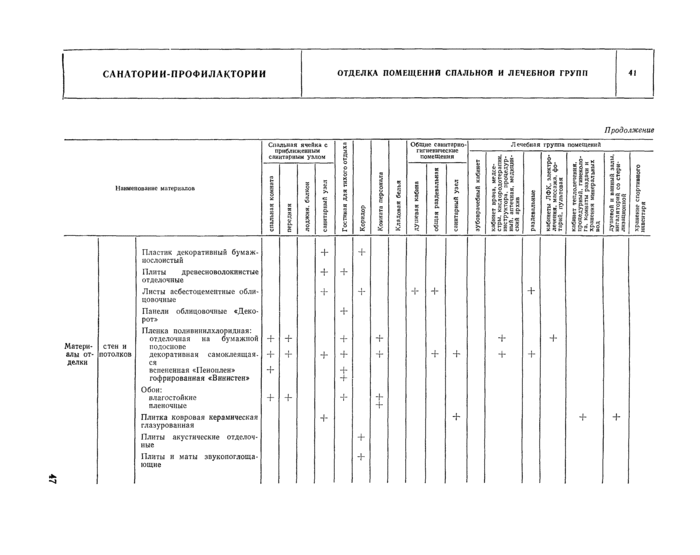

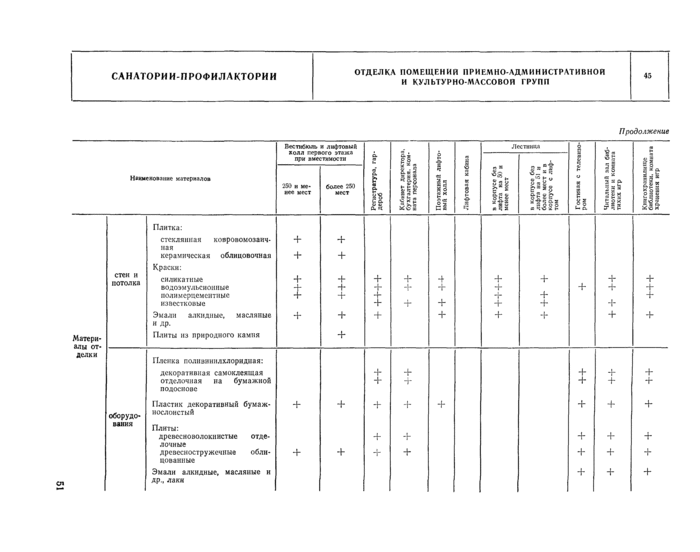

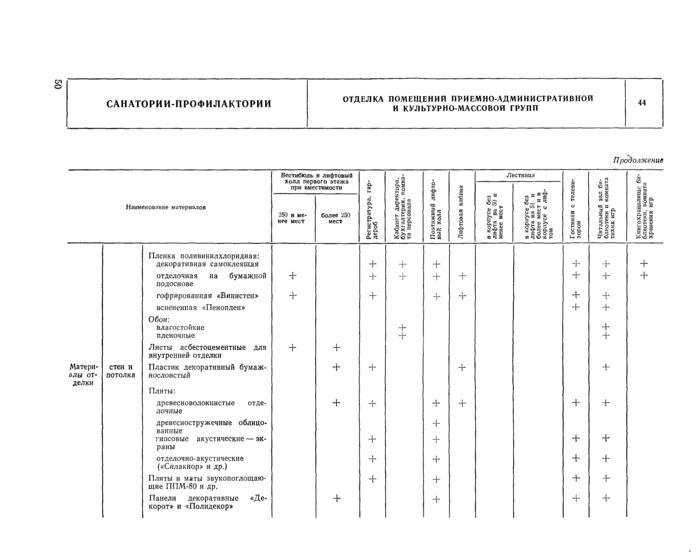

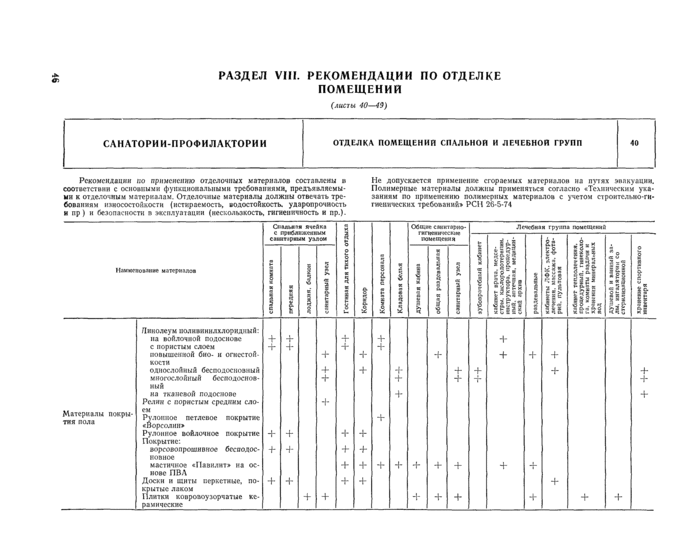

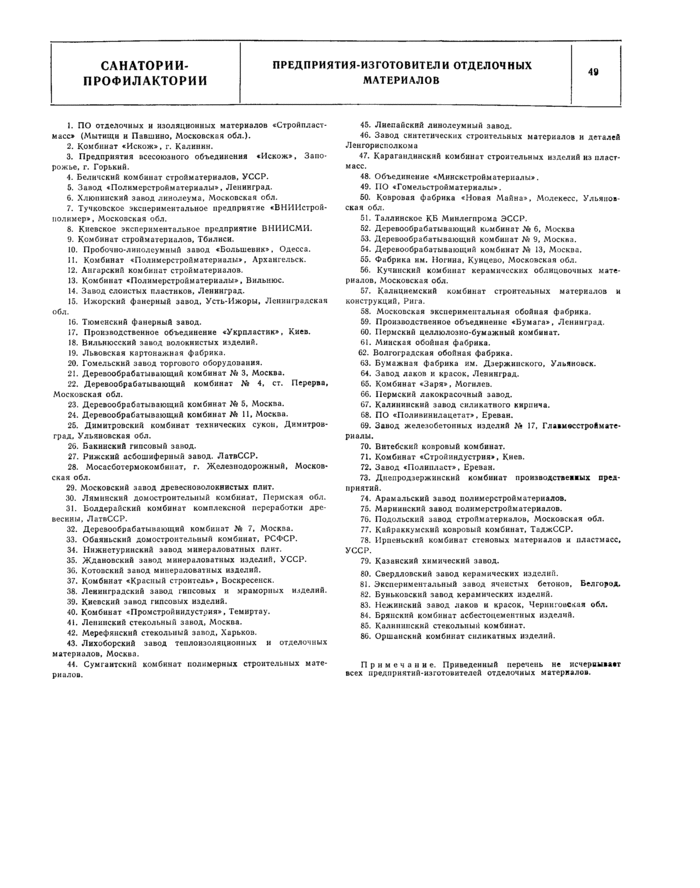

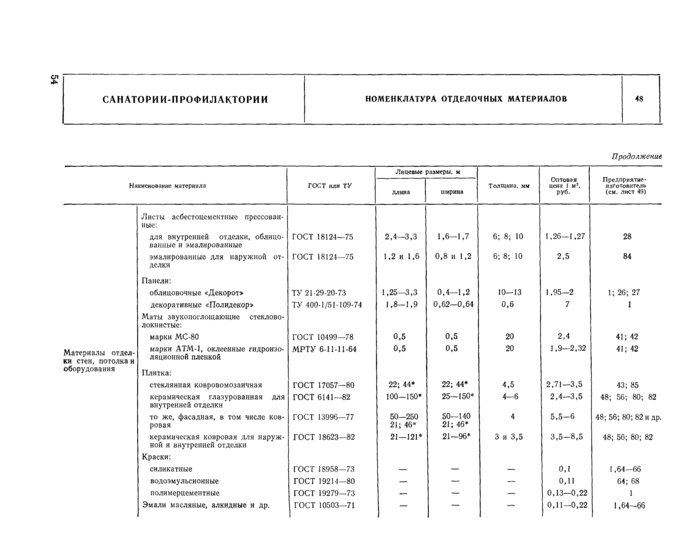

В разделе VIII (листы 40 — 49) даны общие рекомендации по отделке спальных помещений, помещений приемно-вестибюльной группы, культурно-массового назначения, лечебных и санитарно-гигиенических помещений с учетом функционального назначения каждого из них. Эти рекомендации включают данные по материалам, применяемым для отделки указанных помещений.

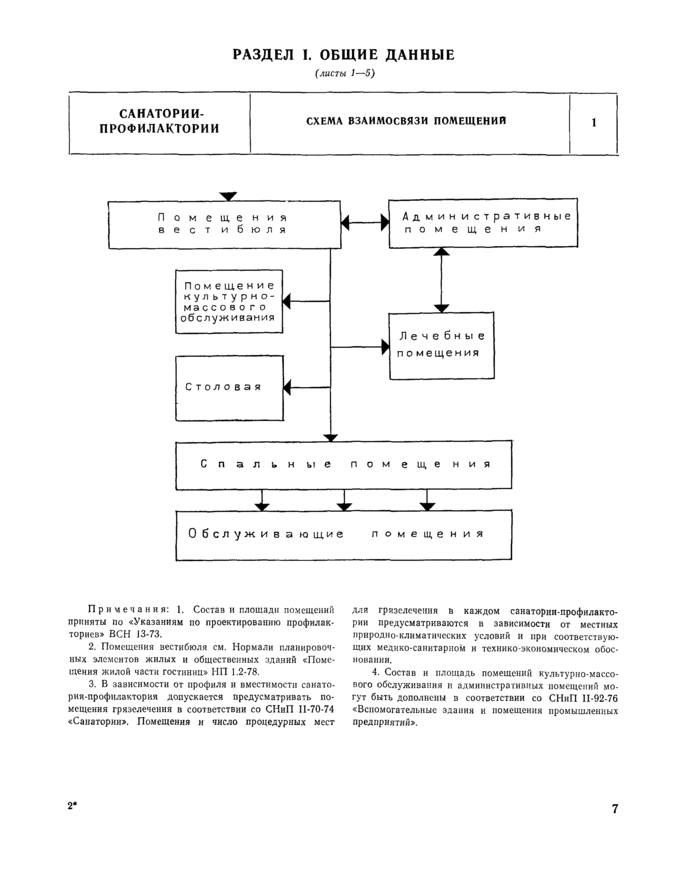

РАЗДЕЛ I. ОБЩИЕ ДАННЫЕ
(листы 1 — 5)
|
САНАТОРИИ-ПРОФИЛАКТОРИИ |
СХЕМА ВЗАИМОСВЯЗИ ПОМЕЩЕНИЙ | 1 |
Примечания: 1. Состав и площади помещений приняты по «Указаниям по проектированию профилакториев» ВСН 13-73.
2. Помещения вестибюля см. Нормали планировочных элементов жилых и общественных зданий «Помещения жилой части гостиниц» НП 1.2-78.
3. В зависимости от профиля и вместимости санатория-профилактория допускается предусматривать помещения грязелечения в соответствии со СНиП II-70-74 «Санатории». Помещения и число процедурных мест для грязелечения в каждом санатории-профилактории предусматриваются в зависимости от местных природно-климатических условий и при соответствующих медико-санитарном и технико-экономическом обосновании.
4. Состав и площадь помещений культурно-массового обслуживания и административных помещений могут быть дополнены в соответствии со СНиП II-92-76 «Вспомогательные здания и помещения промышленных предприятий».
|
САНАТОРИИ-ПРОФИЛАКТОРИИ |

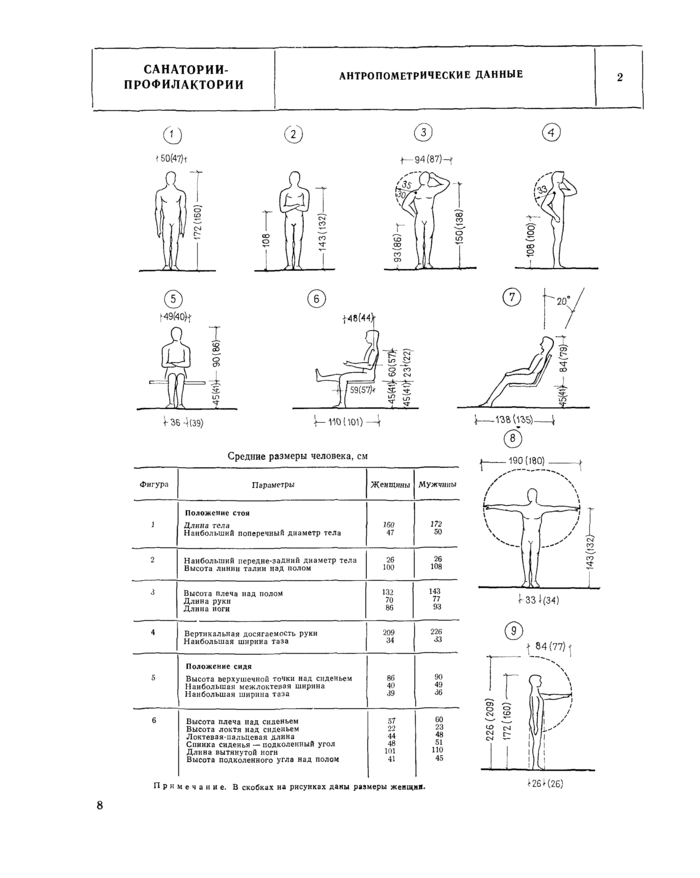

АНТРОПОМЕТРИЧЕСКИЕ ДАННЫЕ | 2 |
Средние размеры человека, см
|
Фигура |
Параметры |
Женщины |
Мужчины |
|
1 |
Положение стоя |
||
|
Длина тела |
160 |
172 |
|
|
Наибольший поперечный диаметр тела |
47 |
50 |
|
|
2 |
Наибольший передне-задний диаметр тела |
26 |
26 |
|
Высота линии талии над полом |
100 |
108 |
|
|
3 |
Высота плеча над полом |
132 |
143 |
|
Длина руки |
70 |
77 |
|
|
Длина ноги |
86 |
93 |
|
|
4 |
Вертикальная досягаемость руки |
209 |
226 |
|
Наибольшая ширина таза |
34 |
33 |
|
|
5 |
Положение сидя |
||
|
Высота верхушечной точки над сиденьем |
86 |
90 |
|
|
Наибольшая межлоктевая ширина |
40 |
49 |
|
|
Наибольшая ширина таза |
39 |
36 |
|
|
6 |
Высота плеча над сиденьем |
57 |
60 |
|
Высота локтя над сиденьем |
22 |
23 |
|
|
Локтевая-пальцевая длина |
44 |
48 |
|
|
Спинка сиденья — подколенный угол |
48 |
51 |
|
|
Длина вытянутой ноги |
101 |
110 |
|
|
Высота подколенного угла над полом |
41 |
45 |
Примечание. В скобках на рисунках даны размеры женщин.
|
САНАТОРИИ-ПРОФИЛАКТОРИИ |

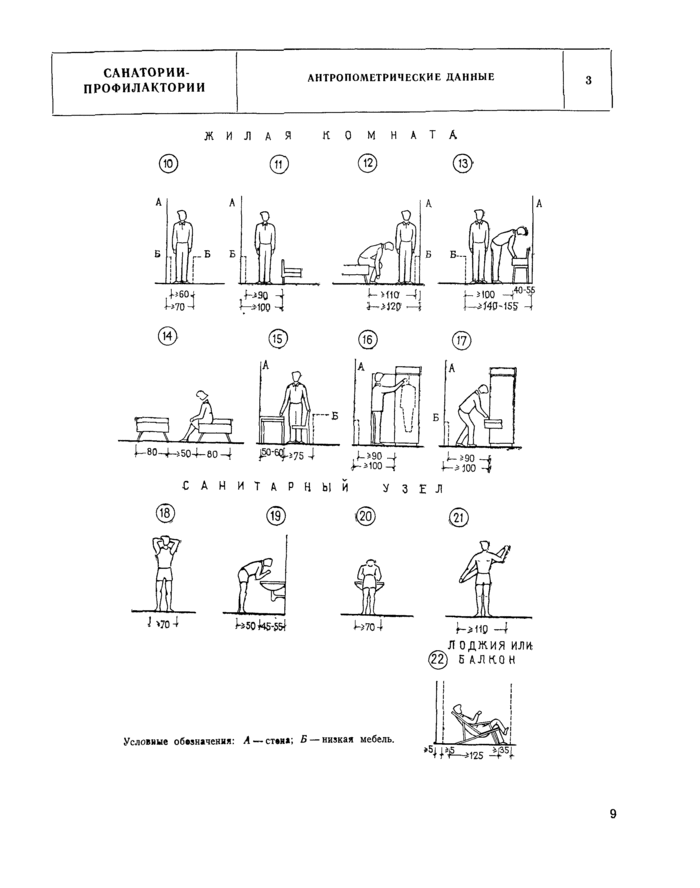

АНТРОПОМЕТРИЧЕСКИЕ ДАННЫЕ |
3 |
ЖИЛАЯ КОМНАТА
САНИТАРНЫЙ УЗЕЛ
Условные обозначения: А — стена; 5 — низкая мебель.
|

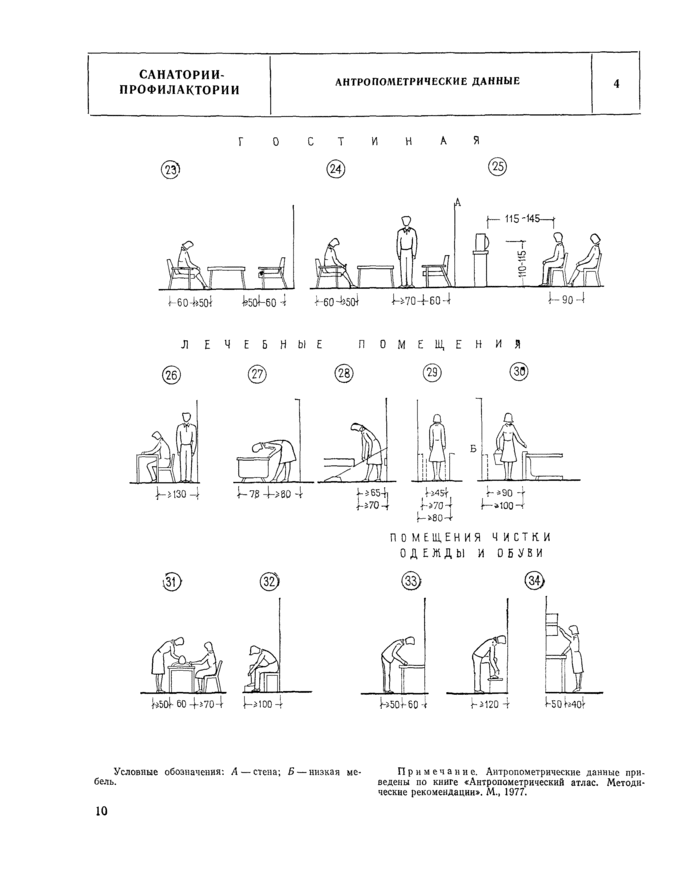

САНАТОРИИ-ПРОФИЛАКТОРИИ |
АНТРОПОМЕТРИЧЕСКИЕ ДАННЫЕ |
4 |
ГОСТИНАЯ
ЛЕЧЕБНЫЕ ПОМЕЩЕНИЯ
ПОМЕЩЕНИЯ ЧИСТКИ ОДЕЖДЫ И ОБУВИ
Условные обозначения: А — стена; Б — низкая мебель.
Примечание. Антропометрические данные приведены по книге «Антропометрический атлас. Методические рекомендации». М., 1977.
|

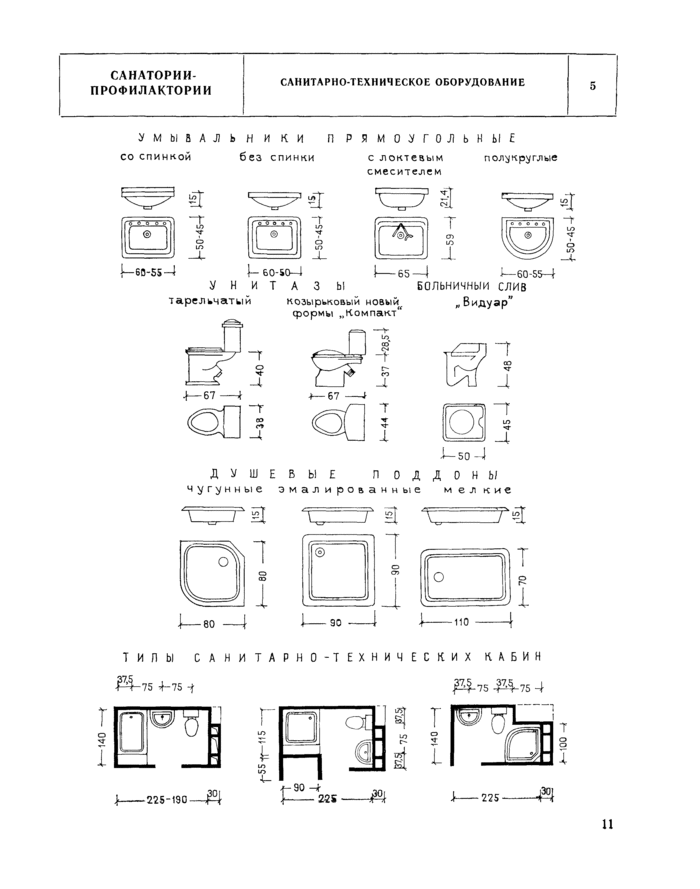

САНАТОРИИ-ПРОФИЛАКТОРИИ |
САНИТАРНО-ТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ | 5 |
УМЫВАЛЬНИКИ ПРЯМОУГОЛЬНЫЕ
со спинкой
без спинки
с локтевым смесителем
полукруглые
УНИТАЗЫ
тарельчатый
козырьковый новый формы «Компакт»
БОЛЬНИЧНЫЙ СЛИВ
«Видуар»
ДУШЕВЫЕ ПОДДОНЫ
чугунные эмалированные мелкие
ТИПЫ САНИТАРНО-ТЕХНИЧЕСКИХ КАБИН

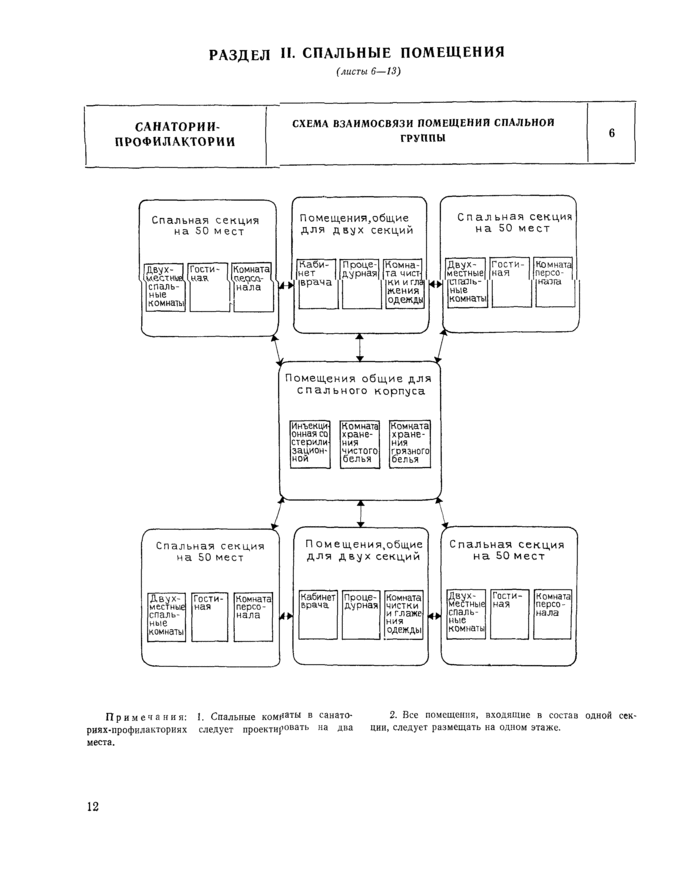

РАЗДЕЛ II. СПАЛЬНЫЕ ПОМЕЩЕНИЯ
(листы 6 — 13)
|
САНАТОРИИ-ПРОФИЛАКТОРИИ |
СХЕМА ВЗАИМОСВЯЗИ ПОМЕЩЕНИЙ СПАЛЬНОЙ ГРУППЫ | 6 |
Примечания: 1. Спальные комнаты в санаториях-профилакториях следует проектировать на два места.
2. Все помещения, входящие в состав одной секции, следует размещать па одном этаже.
|
САНАТОРИИ-ПРОФИЛАКТОРИИ |

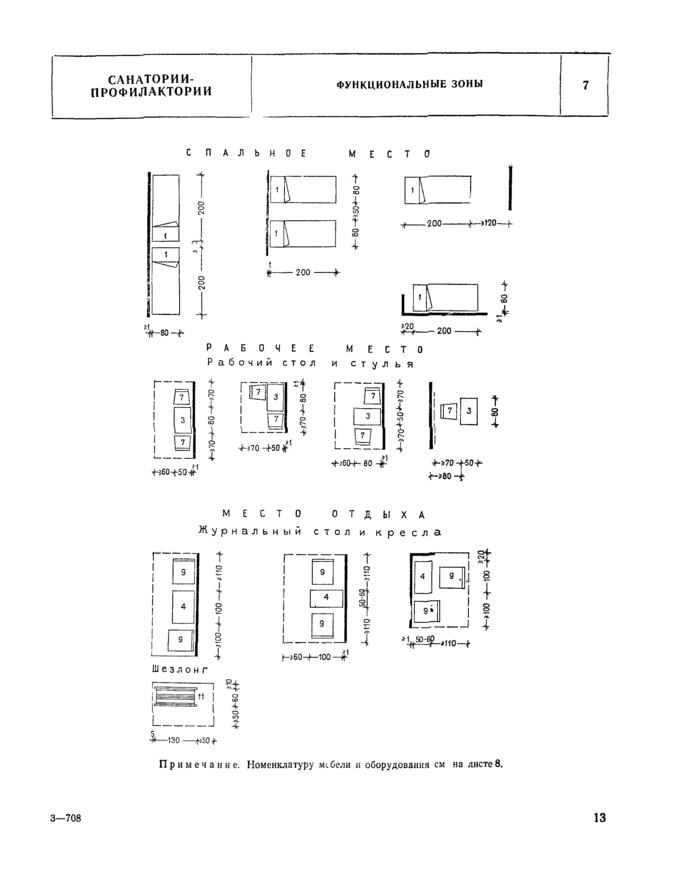

ФУНКЦИОНАЛЬНЫЕ ЗОНЫ | 7 |
СПАЛЬНОЕ МЕСТО
РАБОЧЕЕ МЕСТО
Рабочий стол и стулья
МЕСТО ОТДЫХА
Журнальный стол и кресла
Примечание. Номенклатуру мебели и оборудования см. на листе 8.
|
САНАТОРИИ-ПРОФИЛАКТОРИИ |

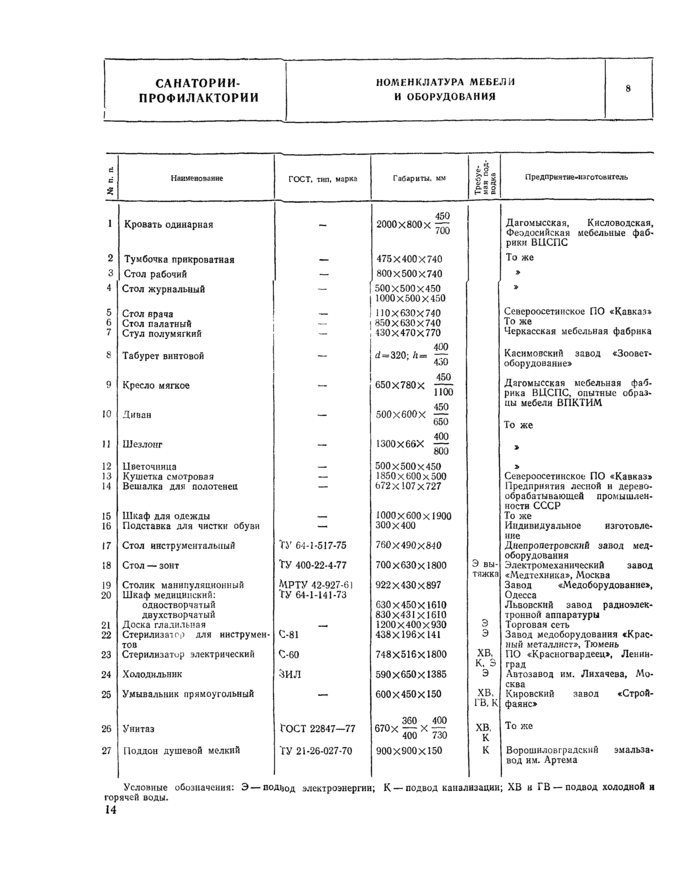

НОМЕНКЛАТУРА МЕБЕЛИ И ОБОРУДОВАНИЯ | 8 |
|
№ п. п. |
Наименование |
ГОСТ, тип, марка |
Габариты, мм |
Требуемая подводка |
Предприятие-изготовитель |
|
1 |
Кровать одинарная |
— |
|
Дагомысская, Кисловодская, Феодосийская мебельные фабрики ВЦСПС |
|
|
2 |
Тумбочка прикроватная |
— |
475´400´740 |
То же |
|
|
3 |
Стол рабочий |
— |
800´500´740 |
» |
|
|
4 |
Стол журнальный |
— |
500´500´450 |
» |
|
|
1000´500´450 |
|||||
|
5 |
Стол врача |
— |
110´630´740 |
Североосетинское ПО «Кавказ» |
|
|
6 |
Стол палатный |
— |
850´630´740 |
То же |
|
|
7 |
Стул полумягкий |
— |
430´470´770 |
Черкасская мебельная фабрика |
|
|
8 |
Табурет винтовой |
— |
d = 320; |
Касимовский завод «Зооветоборудование» |
|
|
9 |
Кресло мягкое |
— |
|
Дагомысская мебельная фабрика ВЦСПС, опытные образцы мебели ВПКТИМ |
|
|
10 |
Диван |
— |
|
То же |
|
|
11 |
Шезлонг |
— |
|
» |
|
|
12 |
Цветочница |
— |
500´500´450 |
» |
|
|
13 |
Кушетка смотровая |
— |
1850´600´500 |
Североосетинское ПО «Кавказ» |
|
|
14 |
Вешалка для полотенец |
672´107´727 |
Предприятия лесной и деревообрабатывающей промышленности СССР |
||
|
15 |
Шкаф для одежды |
— |
1000´600´1900 |
То же |
|
|
16 |
Подставка для чистки обуви |
— |
300´400 |
Индивидуальное изготовление |
|
|
17 |
Стол инструментальный |
ТУ 64-1-517-75 |
760´490´840 |
Днепропетровский завод медоборудования |
|
|
18 |
Стол-зонт |
ТУ 400-22-4-77 |
700´630´1800 |
Э вытяжка |
Электромеханический завод «Медтехника», Москва |
|
19 |
Столик манипуляционный |
МРТУ 42-927-61 |
922´430´897 |
Завод «Медоборудование», |
|
|
20 |
Шкаф медицинский: |
ТУ 64-1-141-73 |
Одесса |
||
|
одностворчатый |
630´450´1610 |
Львовский завод радиоэлектронной аппаратуры |
|||
|
двухстворчатый |
830´431´1610 |
||||
|
21 |
Доска гладильная |
— |
1200´400´930 |
Э |
Торговая сеть |
|
22 |
Стерилизатор для инструментов |
С-81 |
438´196´141 |
э |
Завод медоборудования «Красный металлист», Тюмень |
|
23 |
Стерилизатор электрический |
С-60 |
748´516´1800 |
хв, к, Э |
ПО «Красногвардеец», Ленинград |
|
24 |
Холодильник |
ЗИЛ |
590´650´1385 |
э |
Автозавод им. Лихачева, Москва |
|
25 |
Умывальник прямоугольный |
— |
600´450´150 |
ХВ, ГВ, К |
Кировский завод «Стройфаянс» |
|
26 |
Унитаз |
ГОСТ 22847-77 |
ХВ, К |
То же |
|
|
27 |
Поддон душевой мелкий |
ТУ 21-26-027-70 |
900´900´150 |
К |
Ворошиловградский эмальзавод им. Артема |
Условные обозначения: Э — подвод электроэнергии; К — подвод канализации; ХВ и ГВ — подвод холодной и горячей воды.
|

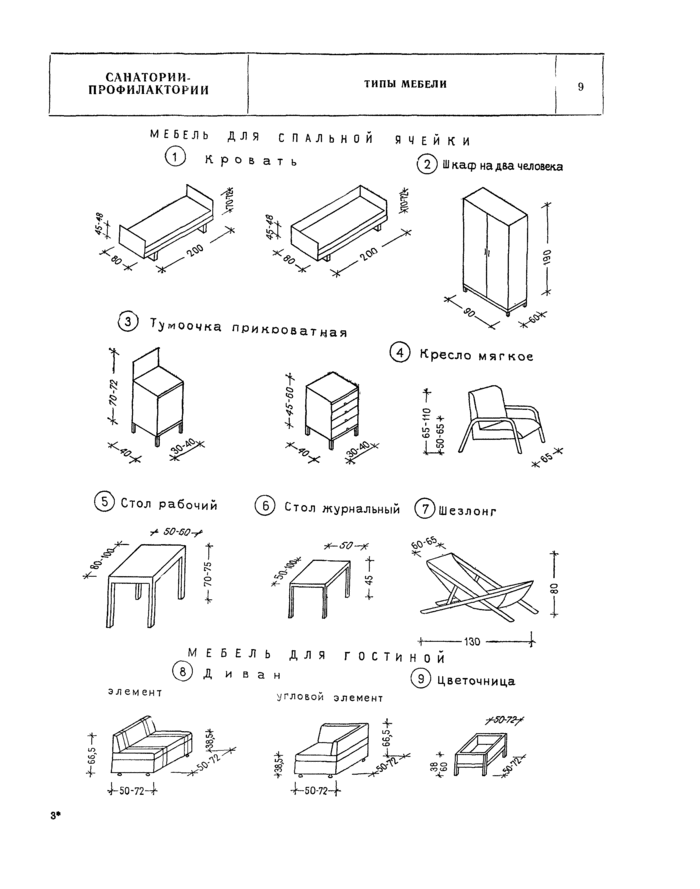

САНАТОРИИ-ПРОФИЛАКТОРИИ |
ТИПЫ МЕБЕЛИ | 9 |
МЕБЕЛЬ ДЛЯ СПАЛЬНОЙ ЯЧЕЙКИ
(1) Кровать
(2) Шкаф на два человека
(3) Тумбочка прикроватная
(4) Кресло мягкое
(5) Стол рабочий
(6) Стол журнальный
(7) Шезлонг
МЕБЕЛЬ ДЛЯ ГОСТИНОЙ
(8) Диван
элемент
угловой элемент
