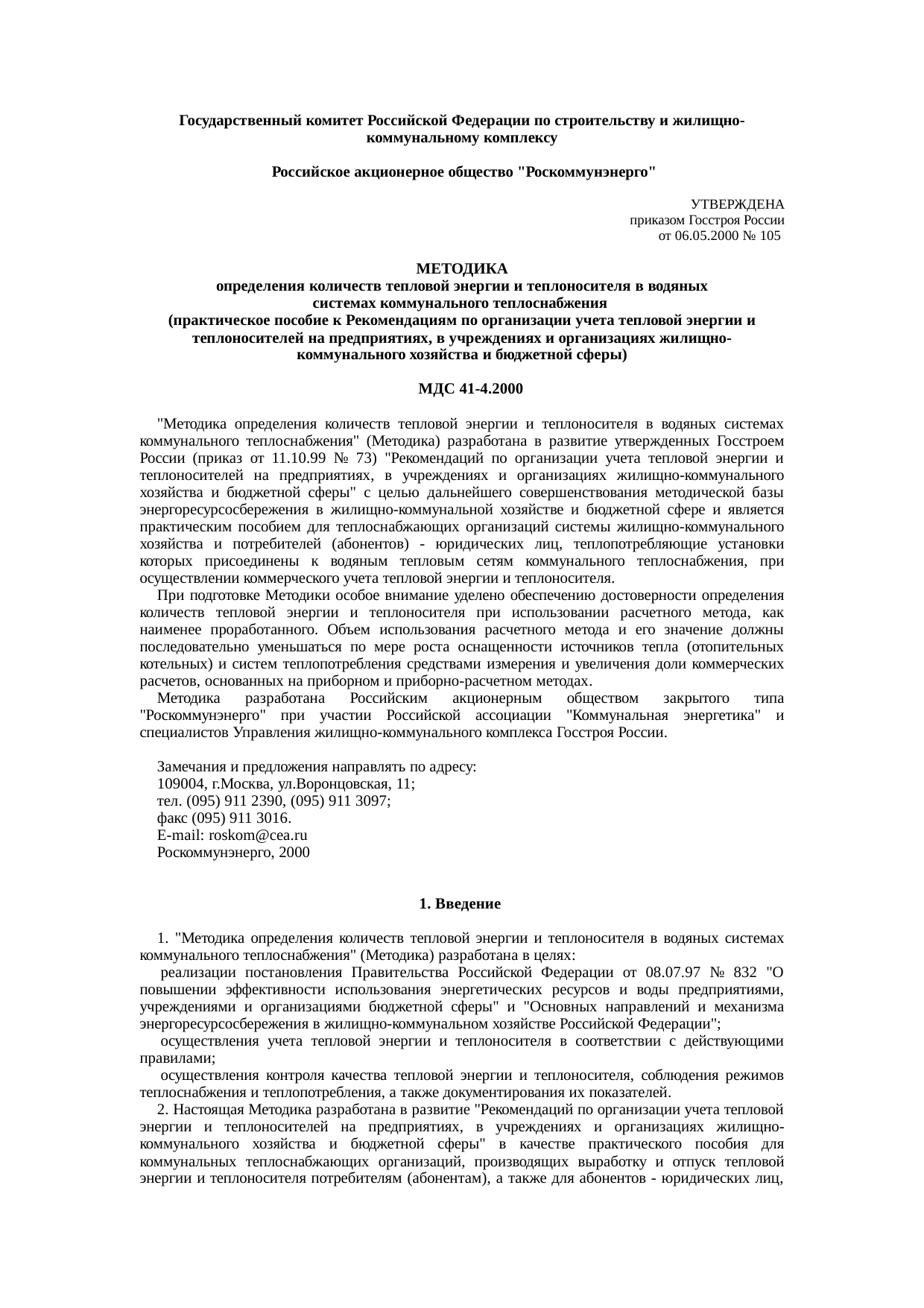

ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПО СТРОИТЕЛЬСТВУ И ЖИЛИЩНО-КОММУНАЛЬНОМУ КОМПЛЕКСУ
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«РОСКОММУНЭНЕРГО»
Утверждена
приказом Госстроя России
от 06.05.00 № 105
МЕТОДИКА
ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВ ТЕПЛОВОЙ ЭНЕРГИИ
И ТЕПЛОНОСИТЕЛЯ В ВОДЯНЫХ СИСТЕМАХ
КОММУНАЛЬНОГО ТЕПЛОСНАБЖЕНИЯ
(ПРАКТИЧЕСКОЕ ПОСОБИЕ К РЕКОМЕНДАЦИЯМ ПО ОРГАНИЗАЦИИ
УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЕЙ НА ПРЕДПРИЯТИЯХ,
В УЧРЕЖДЕНИЯХ И ОРГАНИЗАЦИЯХ ЖИЛИЩНО-КОММУНАЛЬНОГО
ХОЗЯЙСТВА И БЮДЖЕТНОЙ СФЕРЫ)
Москва 2004
«Методика определения количеств тепловой энергии и теплоносителя в водяных системах коммунального теплоснабжения» (Методика) разработана в развитие утвержденных Госстроем России (приказ от 11.10.99 № 73) «Рекомендаций по организации учета тепловой энергии и теплоносителей на предприятиях, в учреждениях и организациях жилищно-коммунального хозяйства и бюджетной сферы» с целью дальнейшего совершенствования методической базы энергоресурсосбережения в жилищно-коммунальном хозяйстве и бюджетной сфере и является практическим пособием для теплоснабжающих организаций системы жилищно-коммунального хозяйства и потребителей (абонентов) — юридических лиц, теплопотребляющие установки которых присоединены к водяным тепловых сетям систем коммунального теплоснабжения, при осуществлении коммерческого учета тепловой энергии и теплоносителя.
При подготовке Методики особое внимание уделено обеспечению достоверности определения количеств тепловой энергии и теплоносителя при использовании расчетного метода, как наименее проработанного. Объем использования расчетного метода и его значение должны последовательно уменьшаться по мере роста оснащенности источников тепла (отопительных котельных) и систем теплопотребления средствами измерений и увеличения доли коммерческих расчетов, основанных на приборном и приборно-расчетном методах.
Методика разработана Российским акционерным обществом закрытого типа «Роскоммунэнерго» при участии Российской ассоциации «Коммунальная энергетика» и специалистов Управления жилищно-коммунального комплекса Госстроя России.
Замечания и предложения направлять по адресу:
109004, г. Москва, ул. Воронцовская, 11;
тел. (095) 911 2390, (095) 911 3097;
факс (095) 911 3016.
E-mail: roskom@cea.ru
СОДЕРЖАНИЕ
|
1. Введение. 2 2. Общие положения. 3 3. Определение количеств тепловой энергии и теплоносителя, отпущенных в тепловую сеть источником теплоснабжения. 5 4. Определение количеств тепловой энергии и теплоносителя, потребленных абонентами, при приборном методе учета. 6 5. Определение количеств тепловой энергии и теплоносителя, потребленных абонентами, при приборно-расчетном методе учета. 9 6. Определение количеств тепловой энергии и теплоносителя, потребленных абонентами, при расчетном методе учета. 10 7. Расчетное определение потерь тепловой энергии и теплоносителя в системах теплоснабжения. 13 Приложение 1. Определение расчетных часовых нагрузок отопления, приточной вентиляции и горячего водоснабжения. Расчетные тепловые нагрузки. 17 Приложение 2. Удельная емкость трубопроводов тепловых сетей. 28 Приложение 3. Список литературы.. 29 |
1. ВВЕДЕНИЕ
1. «Методика определения количеств тепловой энергии и теплоносителя в водяных системах коммунального теплоснабжения» (Методика) разработана в целях:
· реализации постановления Правительства Российской Федерации от 08.07.97 № 832 «О повышении эффективности использования энергетических ресурсов и воды предприятиями, учреждениями и организациями бюджетной сферы» и «Основных направлений и механизма энергоресурсосбережения в жилищно-коммунальном хозяйстве Российской Федерации»;
· осуществления учета тепловой энергии и теплоносителя в соответствии с действующими правилами;
· осуществления контроля качества тепловой энергии и теплоносителя, соблюдения режимов теплоснабжения и теплопотребления, а также документирования их показателей.
2. Настоящая Методика разработана в развитие «Рекомендаций по организации учета тепловой энергии и теплоносителей на предприятиях, в учреждениях и организациях жилищно-коммунального хозяйства и бюджетной сферы» в качестве практического пособия для коммунальных теплоснабжающих организаций, производящих выработку и отпуск тепловой энергии и теплоносителя потребителям (абонентам), а также для абонентов — юридических лиц, теплоснабжение которых осуществляется водяными системами коммунального теплоснабжения.

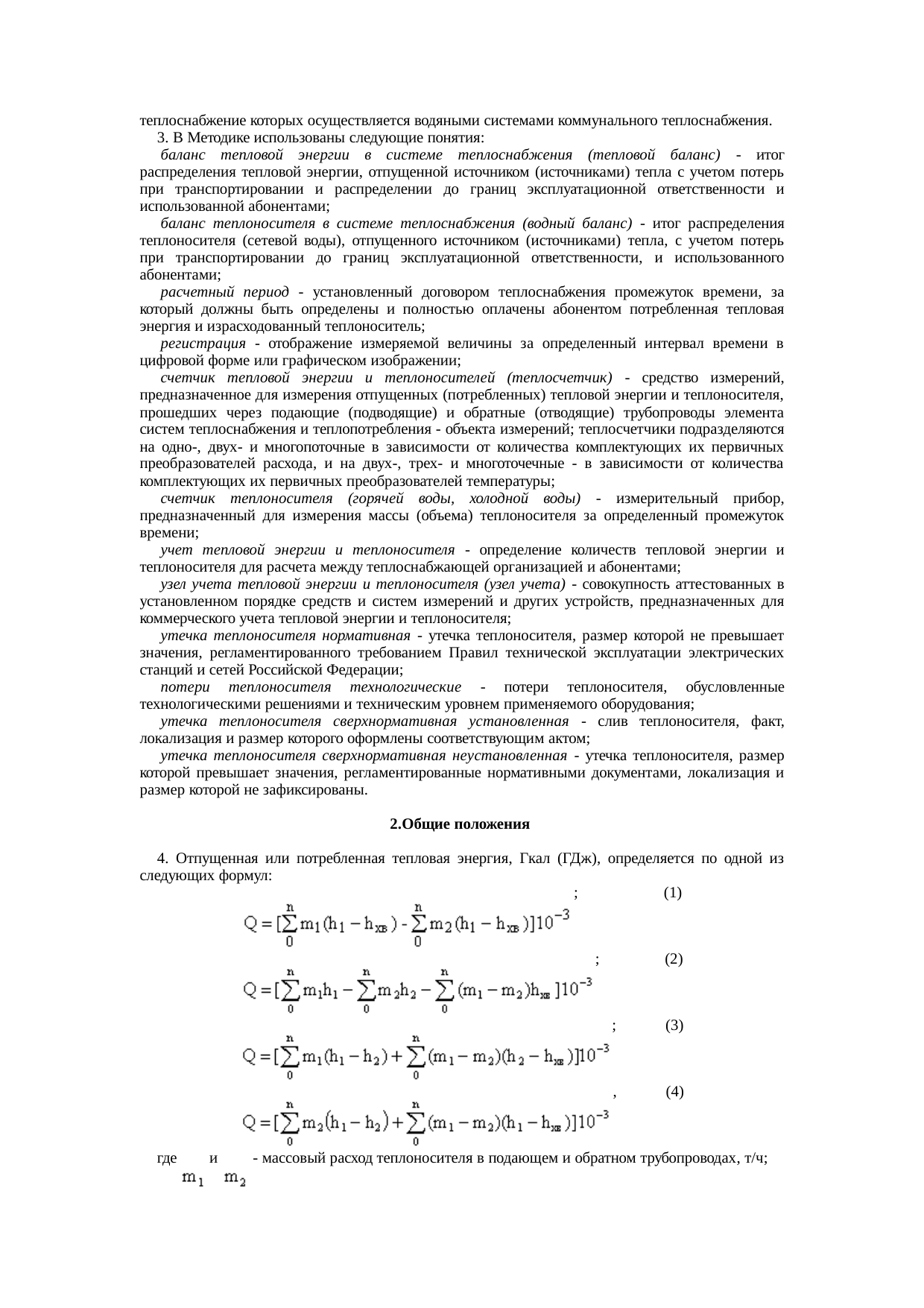

В Методике использованы следующие основные понятия:
· баланс тепловой энергии в системе теплоснабжения (тепловой баланс) — итог распределения тепловой энергии, отпущенной источником (источниками) теплоснабжения с учетом потерь при транспортировании и распределении до границ эксплуатационной ответственности и использованной абонентами;
· баланс теплоносителя в системе теплоснабжения (водный баланс) — итог распределения теплоносителя (сетевой воды), отпущенного источником (источниками) теплоснабжения, с учетом потерь при транспортировании до границ эксплуатационной ответственности, и использованного абонентами;
· расчетный период — установленный договором теплоснабжения промежуток времени, за который должны быть определены и полностью оплачены абонентом потребленная тепловая энергия и израсходованный теплоноситель;
· регистрация — отображение измеряемой величины за определенный интервал времени в цифровой форме или графическом изображении;
· счетчик тепловой энергии и теплоносителей (теплосчетчик) — средство измерений, предназначенное для измерения отпущенных (потребленных) тепловой энергии и теплоносителя, прошедших через подающие (подводящие) и обратные (отводящие) трубопроводы элемента систем теплоснабжения или теплопотребления (объекта измерений); теплосчетчики подразделяются на одно-, двух- и многопоточные в зависимости от количества комплектующих их первичных преобразователей расхода, и на двух-, трех- и многоточечные — в зависимости от количества комплектующих их первичных преобразователей температуры;
· счетчик теплоносителя (горячей воды, холодной воды) — измерительный прибор, предназначенный для измерения массы (объема) теплоносителя за определенный промежуток времени;
· учет тепловой энергии и теплоносителя — определение количеств тепловой энергии и теплоносителя для расчета между теплоснабжающей организацией и абонентами;
· узел учета тепловой энергии и теплоносителя (узел учета) — совокупность аттестованных в установленном порядке средств и систем измерений и других устройств, предназначенных для коммерческого учета тепловой энергии и теплоносителя;
· утечка теплоносителя нормативная — утечка теплоносителя, размер которой не превышает значения, регламентированного требованием Правил технической эксплуатации электрических станций и сетей Российской Федерации;
· потери теплоносителя технологические — потери теплоносителя, обусловленные технологическими решениями и техническим уровнем применяемого оборудования;
· утечка теплоносителя сверхнормативная установленная — слив теплоносителя, факт, локализация и размер которого оформлены соответствующим актом;
· утечка теплоносителя сверхнормативная неустановленная — утечка теплоносителя, размер которой превышает значения, регламентированные нормативными документами, локализация и размер которой не зафиксированы.
2. ОБЩИЕ ПОЛОЖЕНИЯ
4. Отпущенная или потребленная тепловая энергия, Гкал (ГДж), определяется по одной из следующих формул:
(1)
(2)
(3)
(4)
где m1 и m2 — массовый расход теплоносителя в подающем и обратном трубопроводах, т/ч;
h1, h2 и hxв — энтальпия (удельное теплосодержание) теплоносителя в подающем и обратном трубопроводах, а также исходной холодной воды, поступающей на источник теплоснабжения для подпитки тепловой сети, ккал/кг (кДж/кг);
n — продолжительность расчетного периода, ч,
или

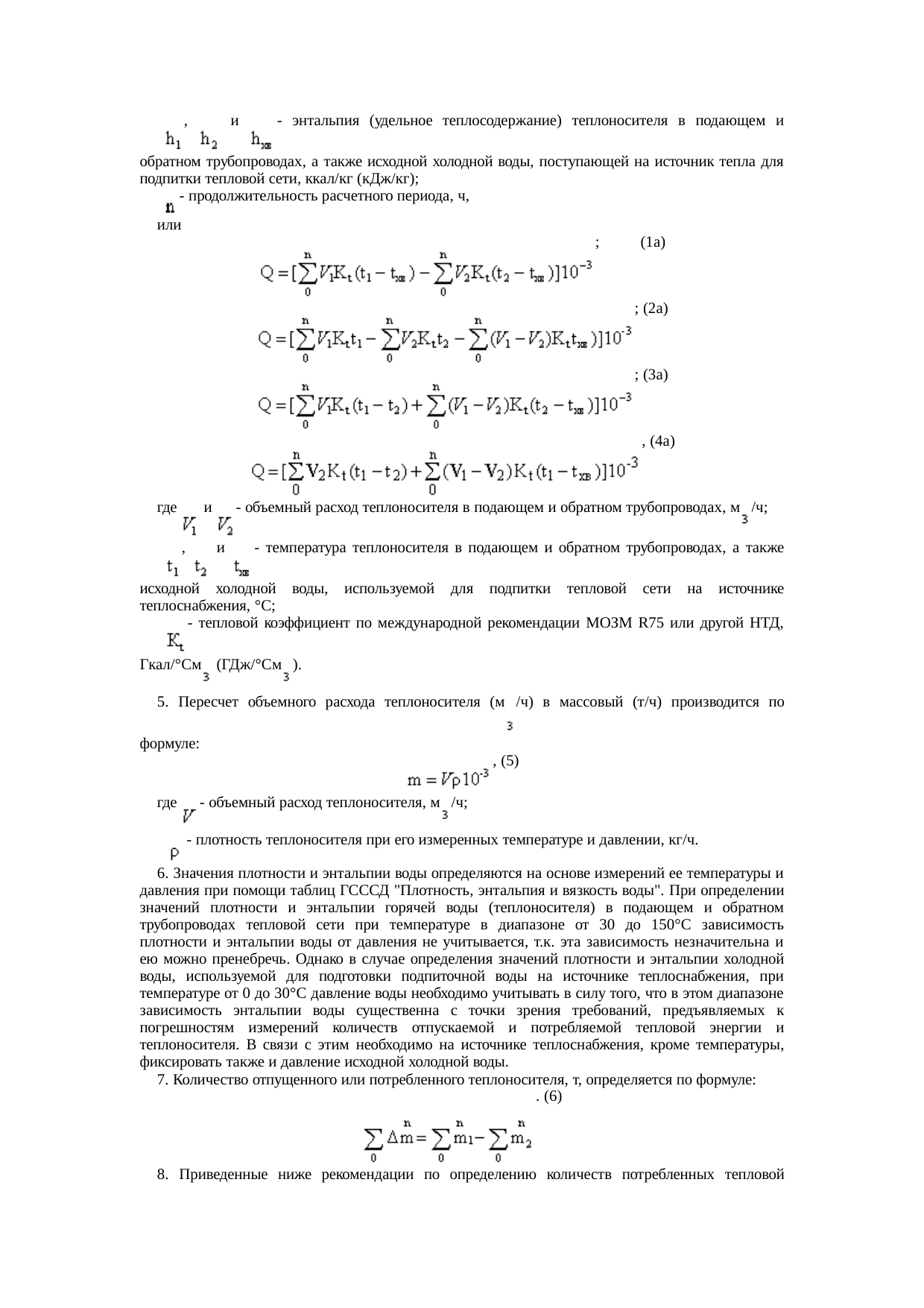

(1a)
(2a)
(3а)
(4a)
где V1 и V2 — объемный расход теплоносителя в подающем и обратном трубопроводах, м3/ч;
t1, t2 и tхв — температура теплоносителя в подающем и обратном трубопроводах, а также исходной холодной воды, используемой для подпитки тепловой сети на источнике теплоснабжения, °С;
Kt — тепловой коэффициент по международной рекомендации МОЗМ R75 или другой НТД, Гкал/°См3 (ГДж/°См3).
5. Пересчет объемного расхода теплоносителя (м3/ч) в массовый (т/ч) производится по формуле:
m = Vr10-3, (5)
где V- объемный расход теплоносителя, м3/ч;
r — плотность теплоносителя при его измеренных температуре и давлении, кг/м3.
6. Значения плотности и энтальпии воды определяются на основе измерений ее температуры и давления при помощи таблиц ГСССД «Плотность, энтальпия и вязкость воды». При определении значений плотности и энтальпии горячей воды (теплоносителя) в подающем и обратном трубопроводах тепловой сети при температуре в диапазоне от 30 до 150 °С зависимость плотности и энтальпии воды от давления не учитывается, т.к. эта зависимость незначительна и ею можно пренебречь. Однако в случае определения значений плотности и энтальпии холодной воды, используемой для подготовки подпиточной воды на источнике теплоснабжения, при температуре от 0 до 30 °С давление воды необходимо учитывать в силу того, что в этом диапазоне зависимость энтальпии воды существенна с точки зрения требований, предъявляемых к погрешностям измерений количеств отпускаемой и потребляемой тепловой энергии и теплоносителя. В связи с этим необходимо на источнике теплоснабжения, кроме температуры, фиксировать также и давление исходной холодной воды.
7. Количество отпущенного или потребленного теплоносителя, т, определяется по формуле:
(6)
8. Приведенные ниже рекомендации по определению количеств потребленных тепловой энергии и теплоносителя соответствуют размещению узлов учета на границе балансовой принадлежности теплоснабжающей организации и абонентов. В случае, если узел учета тепловой энергии и теплоносителя размещен не на границе балансовой принадлежности, необходимо учитывать потери тепловой энергии и теплоносителя на участке тепловой сети между местом размещения узла учета и указанной границей, размер которых определяется расчетным путем (Раздел 7) и указывается в договоре теплоснабжения.

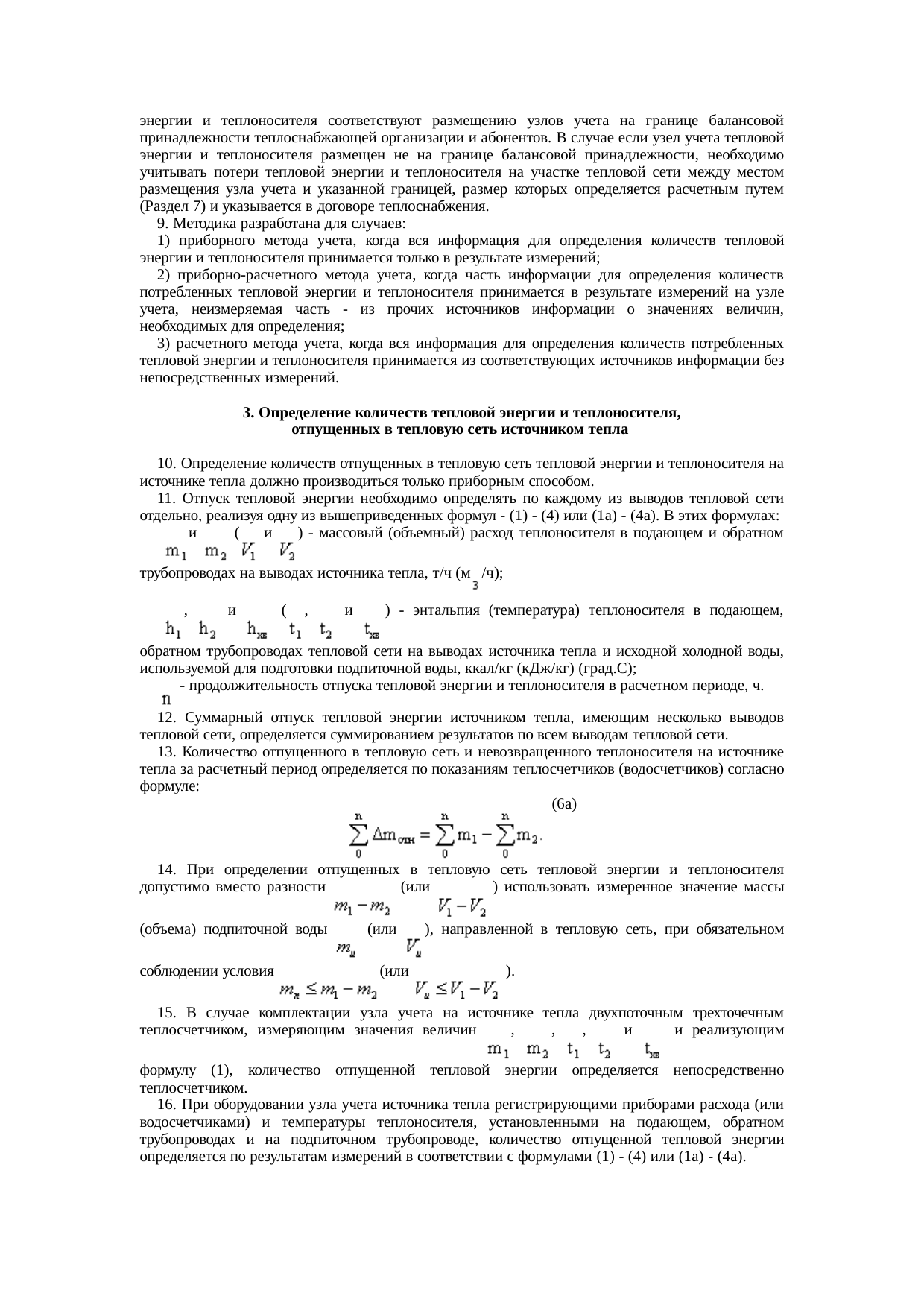

9. Методика разработана для случаев:
1) приборного метода учета, когда вся информация для определения количеств тепловой энергии и теплоносителя принимается только в результате измерений;
2) приборно-расчетного метода учета, когда часть информации для определения количеств потребленных тепловой энергии и теплоносителя принимается в результате измерений на узле учета, не измеряемая часть — из прочих источников информации о значениях величин, необходимых для определения;
3) расчетного метода учета, когда вся информация для определения количеств потребленных тепловой энергии и теплоносителя принимается из соответствующих источников информации без непосредственных измерений.
3. ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВ ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ, ОТПУЩЕННЫХ В ТЕПЛОВУЮ СЕТЬ ИСТОЧНИКОМ ТЕПЛОСНАБЖЕНИЯ
10. Определение количеств отпущенных в тепловую сеть тепловой энергии и теплоносителя на источнике теплоснабжения должно производиться только приборным методом.
11. Отпуск тепловой энергии необходимо определять по каждому из выводов тепловой сети отдельно, реализуя одну из вышеприведенных формул (1) — (4) или (1а) — (4а). В этих формулах:
m1 и m2 (V1 и V2) — массовый (объемный) расход теплоносителя в подающем и обратном трубопроводах на выводах теплоисточника, т/ч (м3/ч);
h1, h2 и hхв (t1, t2 и tхв) — энтальпия (температура) теплоносителя в подающем, обратном трубопроводах тепловой сети на выводах источника теплоснабжения и исходной холодной воды, используемой для подготовки подпиточной воды, ккал/кг (кДж/кг), (°С);
n — продолжительность отпуска тепловой энергии и теплоносителя в расчетном периоде, ч.
12. Суммарный отпуск тепловой энергии источником теплоснабжения, имеющим несколько выводов тепловой сети, определяется суммированием результатов по всем выводам тепловой сети.
13. Количество отпущенного в тепловую сеть и невозвращенного теплоносителя на источнике теплоснабжения за расчетный период определяется по показаниям теплосчетчиков (водосчетчиков) согласно формуле:
(6а)
14. При определении отпущенных в тепловую сеть тепловой энергии и теплоносителя допустимо вместо разности m1 — m2 (или V1 — V2) использовать измеренное значение массы (объема) подпиточной воды mп (или Vп), направленной в тепловую сеть, при обязательном соблюдении условия mп £ m1 — m2 (или Vп £ V1 — V2).
15. В случае комплектации узла учета на источнике теплоснабжения двухпоточным трехточечным теплосчетчиком, измеряющим значения величин m1, m2, t1, t2 и tхв и реализующим формулу (1), количество отпущенной тепловой энергии определяется непосредственно теплосчетчиком.
16. При оборудовании узла учета источника теплоснабжения регистрирующими приборами расхода (или водосчетчиками) и температуры теплоносителя, установленными на подающем, обратном трубопроводах и на подпиточном трубопроводе, количество отпущенной тепловой энергии определяется по результатам измерений в соответствии с формулами (1) — (4) или (1а) — (4а).
4. ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВ ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ, ПОТРЕБЛЕННЫХ АБОНЕНТАМИ, ПРИ ПРИБОРНОМ МЕТОДЕ УЧЕТА

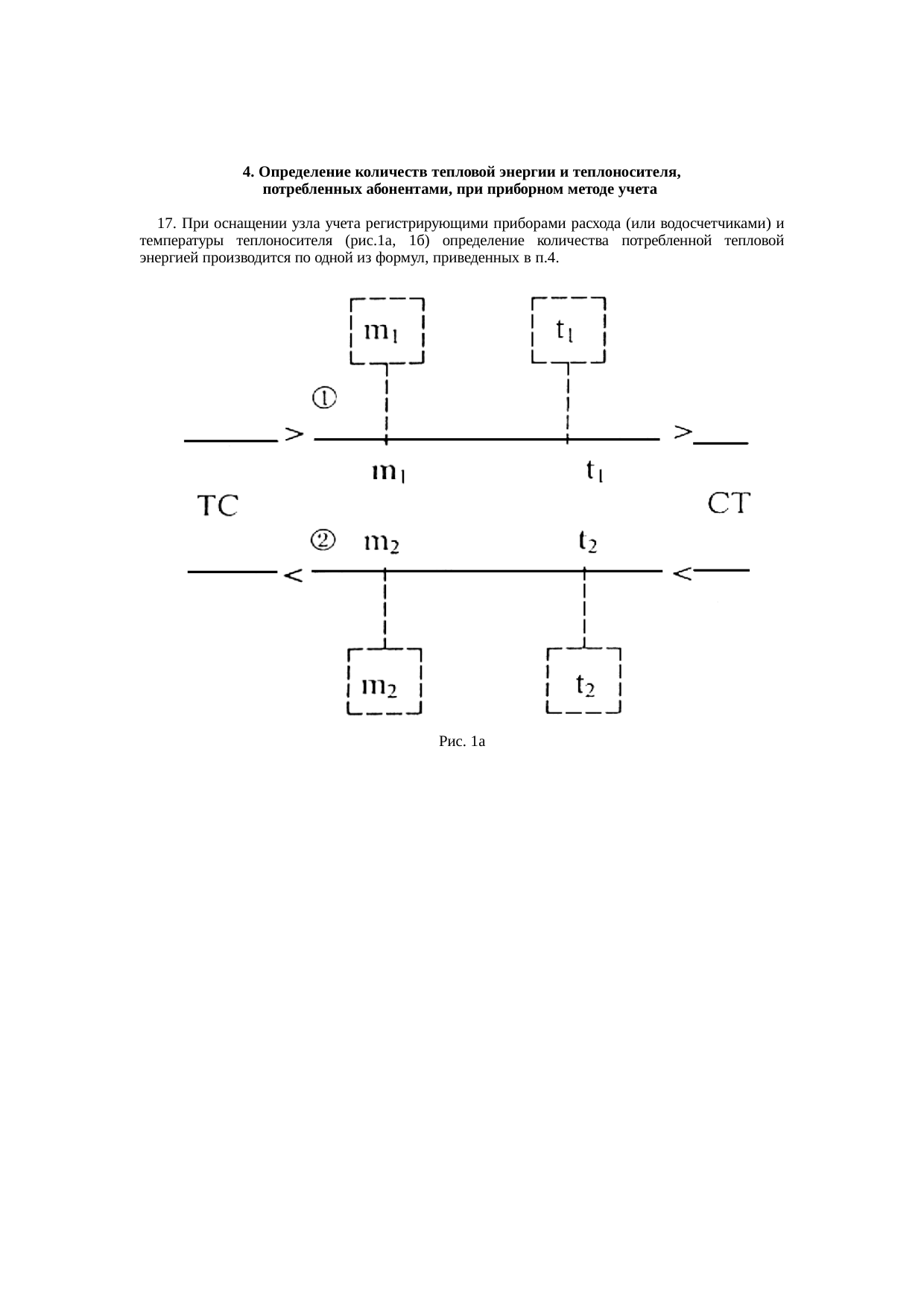

17. При оснащении узла учета регистрирующими приборами расхода (или водосчетчиками) и температуры теплоносителя определение количества потребленной тепловой энергии производится по одной из формул, приведенных в п. 4 (рис. 1а, 1б):
Рис. 1а

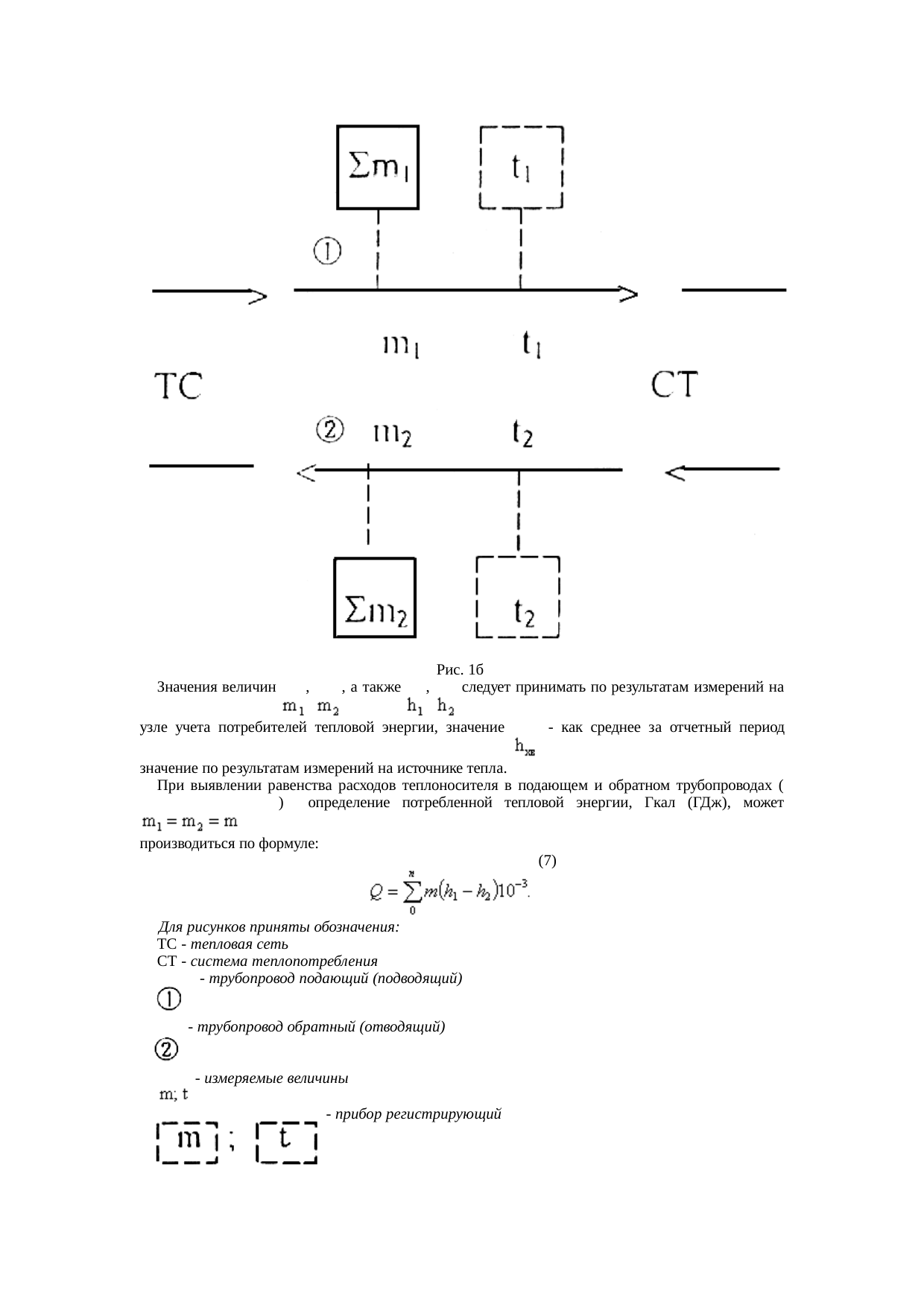

Рис. 1б
Для рисунков приняты обозначения:
ТС — тепловая сеть
СТ — система теплопотребления
— трубопровод подающий (подводящий)
— прибор регистрирующий
— трубопровод обратный (отводящий)
m; t — измеряемые величины
åQ; åm — теплосчетчик
— водосчетчик
Значения величин m1, m2 а также h1, h2 следует принимать по результатам измерений на узле учета потребителей тепловой энергии, значение hхв — как среднее за отчетный период значение по результатам измерений на источнике тепла.
При выявлении равенства расходов теплоносителя в подающем и обратном трубопроводах (m1 = m2 = m) определение потребленной тепловой энергии, Гкал (ГДж), может производиться по формуле:
(7)

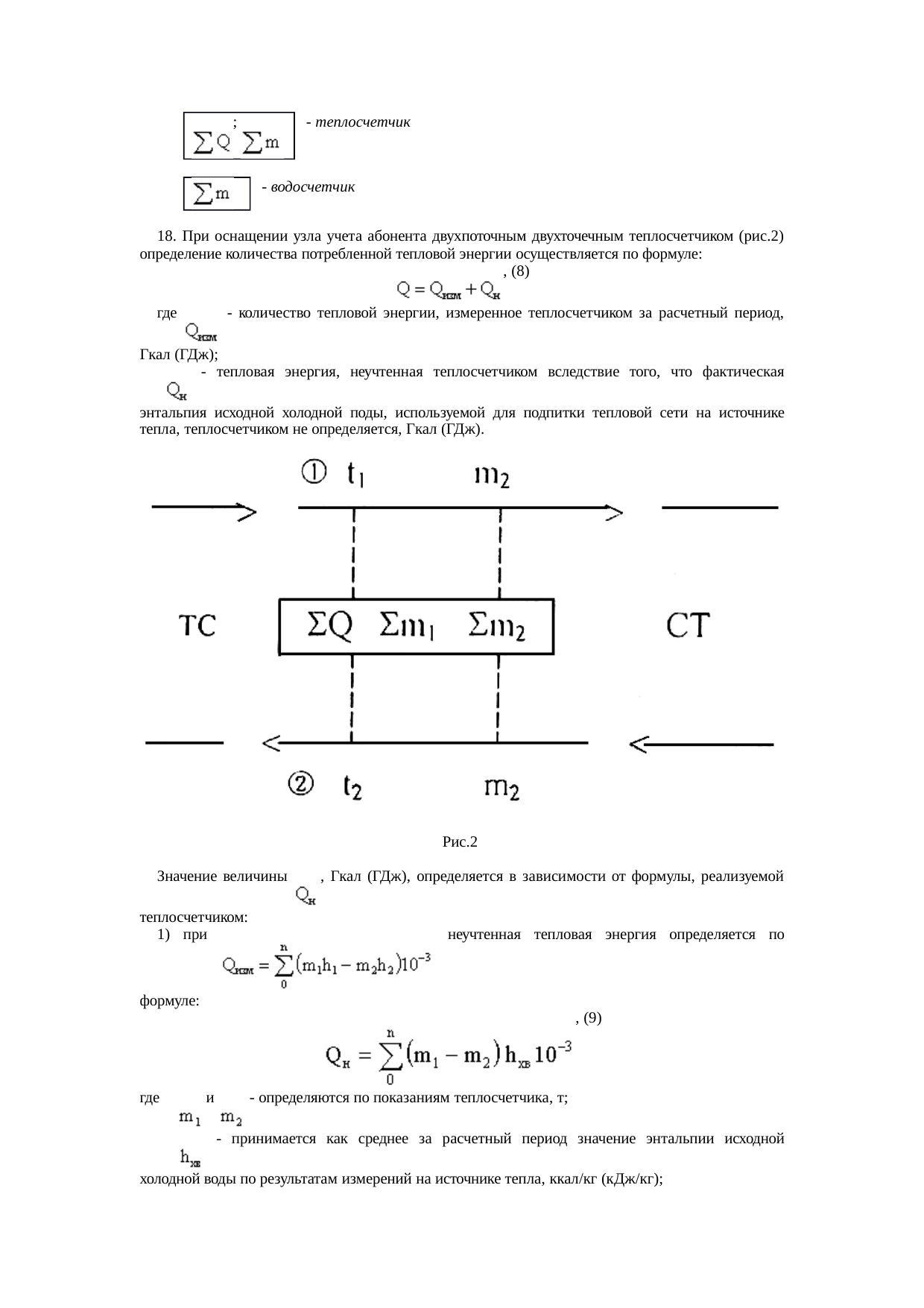

18. При оснащении узла учета абонента двухпоточным двухточечным теплосчетчиком (рис. 2) определение количества потребленной тепловой энергии осуществляется по формуле:
Q = Qизм — Qн, (8)
где Qизм — количество тепловой энергии, измеренное теплосчетчиком за расчетный период, Гкал (ГДж);
Qн — тепловая энергия, неучтенная теплосчетчиком вследствие того, что фактическая энтальпия исходной холодной воды, используемой на источнике теплоснабжения для подпитки тепловой сети, теплосчетчиком не определяется, Гкал (ГДж).
Рис. 2
Значение величины Qн, Гкал (ГДж), определяется в зависимости от формулы, реализуемой теплосчетчиком:
1) при
неучтенная тепловая энергия определяется по формуле:
(9)
где m1 и m2 — определяются по показаниям теплосчетчика, т;
hхв — принимается как среднее за расчетный период значение энтальпии исходной холодной воды по результатам измерений на источнике тепла, ккал/кг (кДж/кг);
2) при введении в теплосчетчик с помощью задатчика фиксированной температуры (энтальпии) холодной исходной воды на источнике теплоснабжения tхв.з (hхв.з) и реализации теплосчетчиком формулы
(10)
неучтенная тепловая энергия определяется по формуле:
(11)

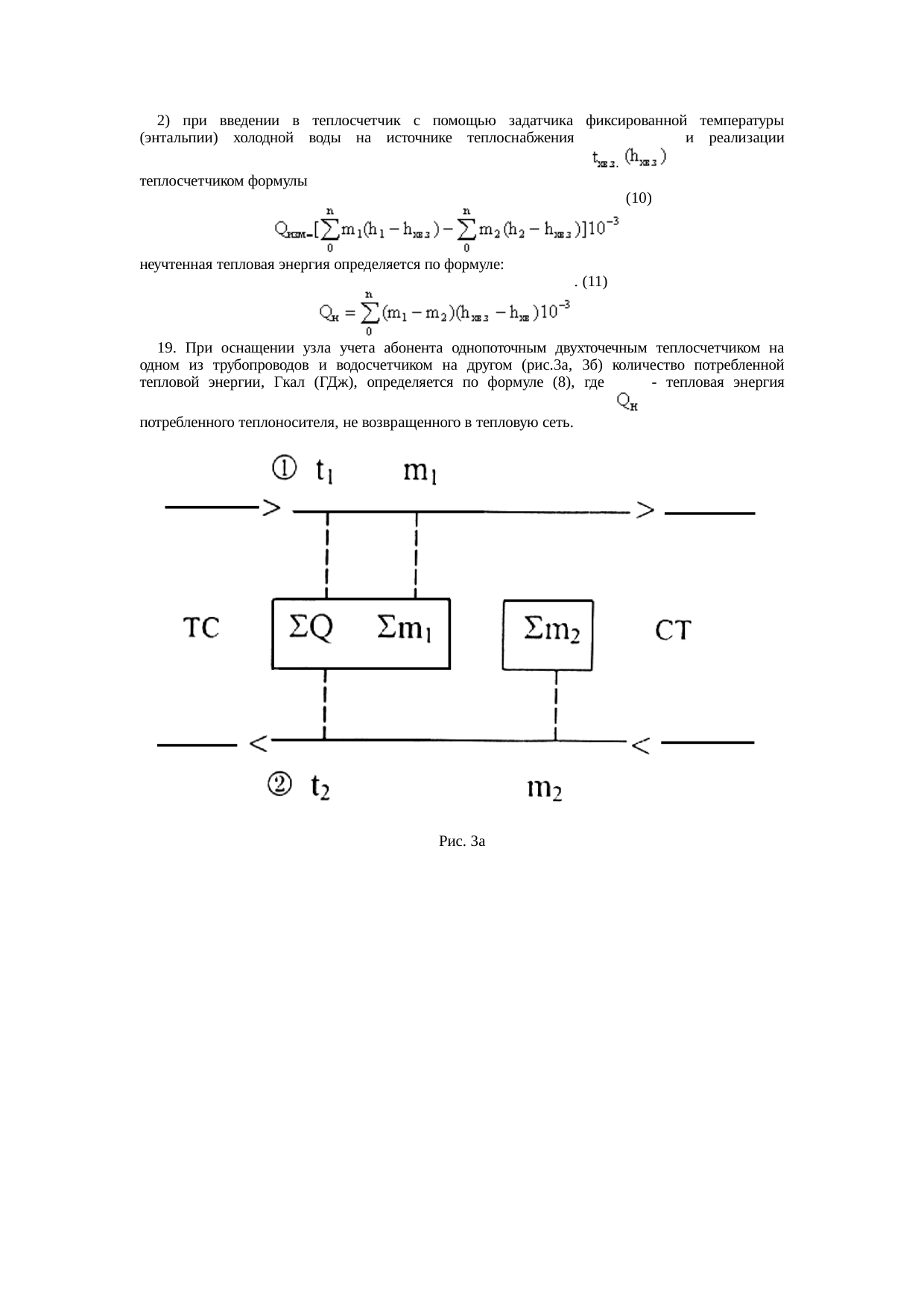

19. При оснащении узла учета абонента однопоточным двухточечным теплосчетчиком на одном из трубопроводов и водосчетчиком на другом (рис. 3а, 3б) количество потребленной тепловой энергии, Гкал (ГДж), определяется но формуле (8), где Qн — тепловая энергия потребленного теплоносителя, невозвращенного в тепловую сеть.

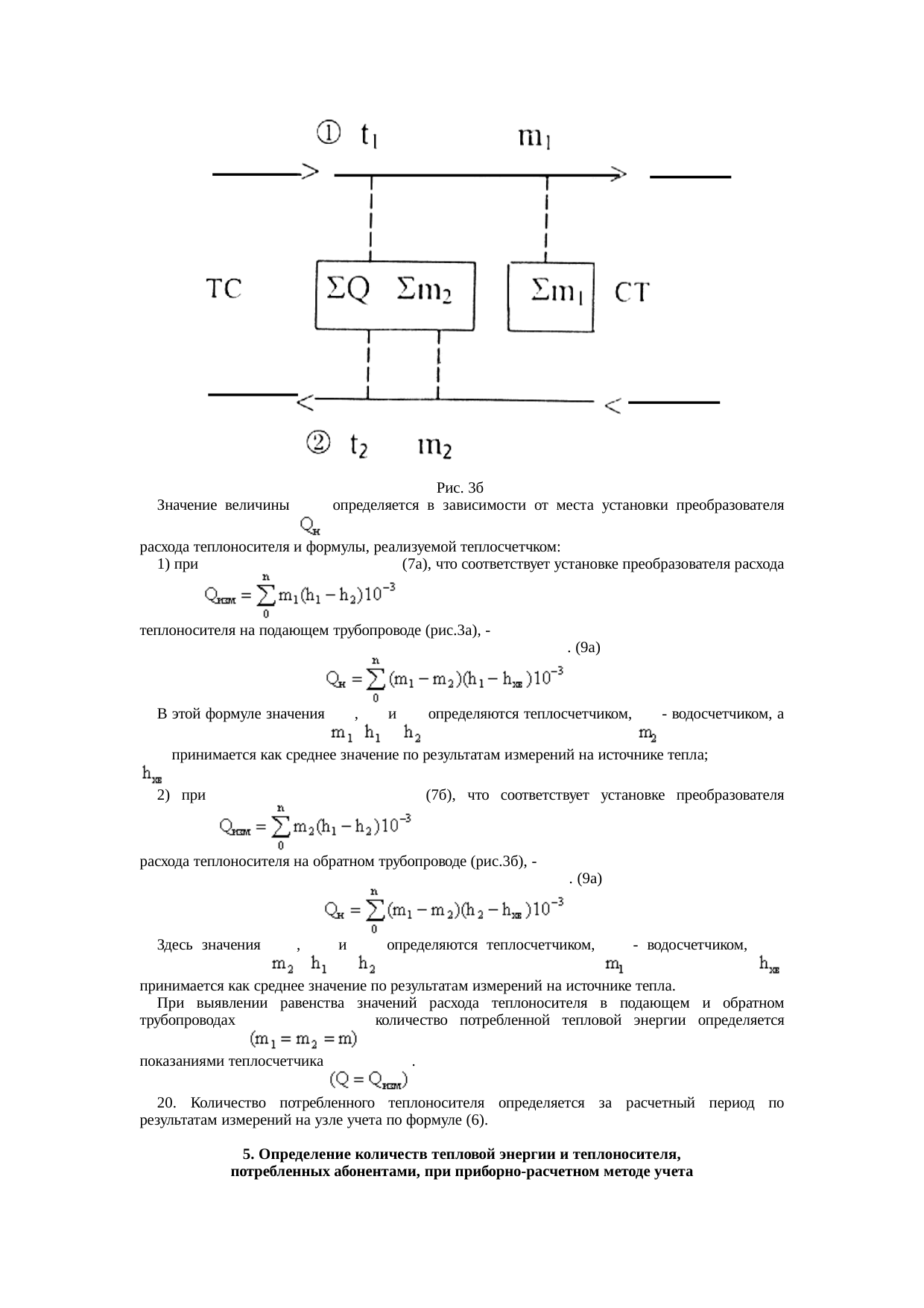

Рис. 3а
Рис. 3б
Значение величины Qн определяется в зависимости от места установки преобразователя расхода теплоносителя и формулы, реализуемой теплосчетчиком:
1) при
(7а), что соответствует установке преобразователя расхода теплоносителя на подающем трубопроводе (рис. 3а), —
(9а)
В этой формуле значения m1, h1 и h2 определяются теплосчетчиком, m2 — водосчетчиком, a hхв принимается как среднее значение по результатам измерений на источнике теплоснабжения;
2) при
(7б), что соответствует установке преобразователя расхода теплоносителя на обратном трубопроводе (рис. 3б), —
(9б)
Здесь значения m2, h1 и h2 определяются теплосчетчиком, m1 — водосчетчиком, hхв принимается как среднее значение по результатам измерений на источнике теплоснабжения.
При выявлении равенства значений расхода теплоносителя в подающем и обратном трубопроводах (m1 = m2 = m) количество потребленной тепловой энергии определяется показаниями теплосчетчика (Q = Qизм).
20. Количество потребленного теплоносителя определяется за расчетный период по результатам измерений на узле учета по формуле (6).
5. ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВ ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ, ПОТРЕБЛЕННЫХ АБОНЕНТАМИ, ПРИ ПРИБОРНО-РАСЧЕТНОМ МЕТОДЕ УЧЕТА

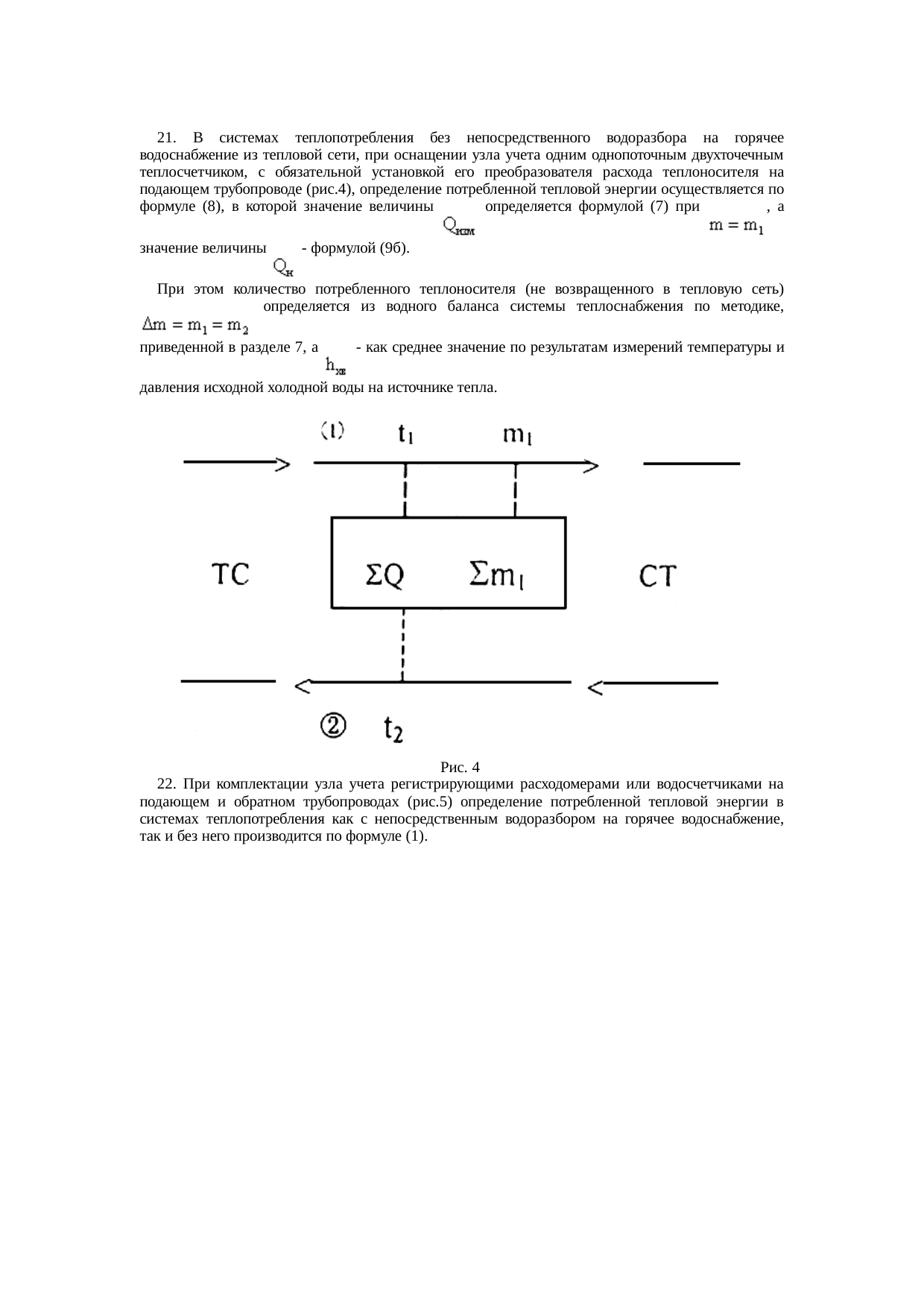

21. В системах теплопотребления без непосредственного водоразбора на горячее водоснабжение из тепловой сети, при оснащении узла учета одним однопоточным двухточечным теплосчетчиком, с обязательной установкой его преобразователя расхода теплоносителя на подающем трубопроводе (рис. 4), определение потребленной тепловой энергии осуществляется по формуле (8), в которой значение величины Qизм определяемся формулой (7) при m = m1, а значение величины Qн — формулой (9б).
При этом количество потребленного теплоносителя (невозвращенного в тепловую сеть) Dm = m1 — m2, определяется из водного баланса системы теплоснабжения по методике, приведенной в разделе 7, a hхв как среднее значение по результатам измерений температуры и давления исходной холодной воды на источнике теплоснабжения.
Рис. 4

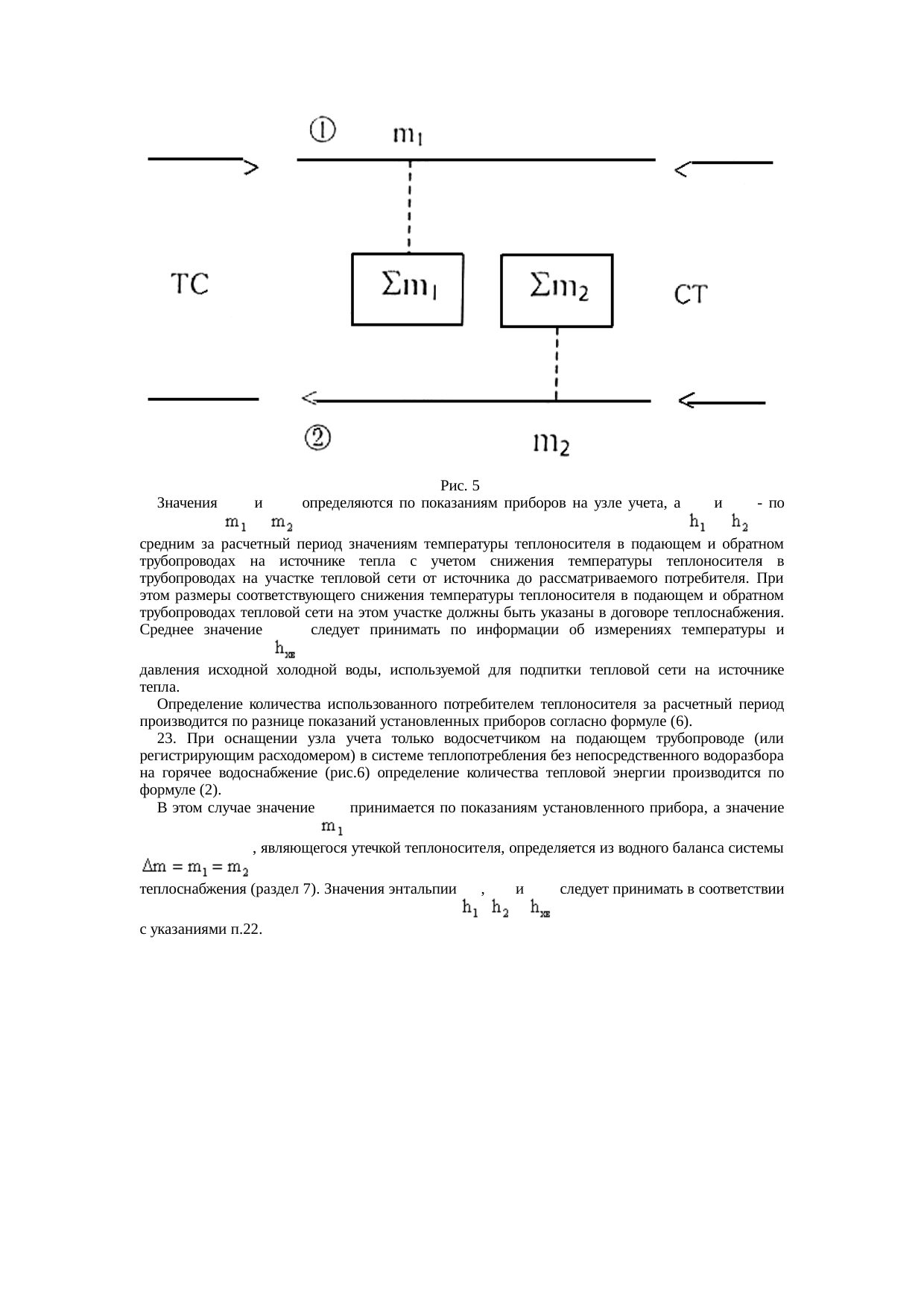

22. При комплектации узла учета регистрирующими расходомерами или водосчетчиками на подающем и обратном трубопроводах (рис. 5) определение потребленной тепловой энергии в системах теплопотребления как с непосредственным водоразбором на горячее водоснабжение, так и без него производится по формуле (1).
Рис. 5
Значения m1 и m2 определяются по показаниям приборов на узле учета, a h1 и h2 — по средним за расчетный период значениям температуры теплоносителя в подающем и обратном трубопроводах на источнике теплоснабжения с учетом снижения температуры теплоносителя в трубопроводах на участке тепловой сети от источника до рассматриваемого потребителя. При этом размеры соответствующего снижения температуры теплоносителя в подающем и обратном трубопроводах тепловой сети на этом участке должны быть указаны в договоре теплоснабжения. Среднее значение hхв следует принимать по информации об измерениях температуры и давления исходной холодной воды, используемой для подпитки тепловой сети на источнике теплоснабжения.
Определение количества использованного потребителем теплоносителя за расчетный период производится по разнице показаний установленных приборов согласно формуле (6).
23. При оснащении узла учета только водосчетчиком на подающем трубопроводе (или регистрирующим расходомером) в системе теплопотребления без непосредственного водоразбора на горячее водоснабжение (рис. 6) определение количества тепловой энергии производится по формуле (2).
В этом случае значение m1 принимается по показаниям установленного прибора, а значение Dm = m1 — m2, являющегося утечкой теплоносителя, определяется из водного баланса системы теплоснабжения (раздел 7). Значения энтальпии h1, h2 и hхв следует принимать в соответствии с указаниями п. 22.

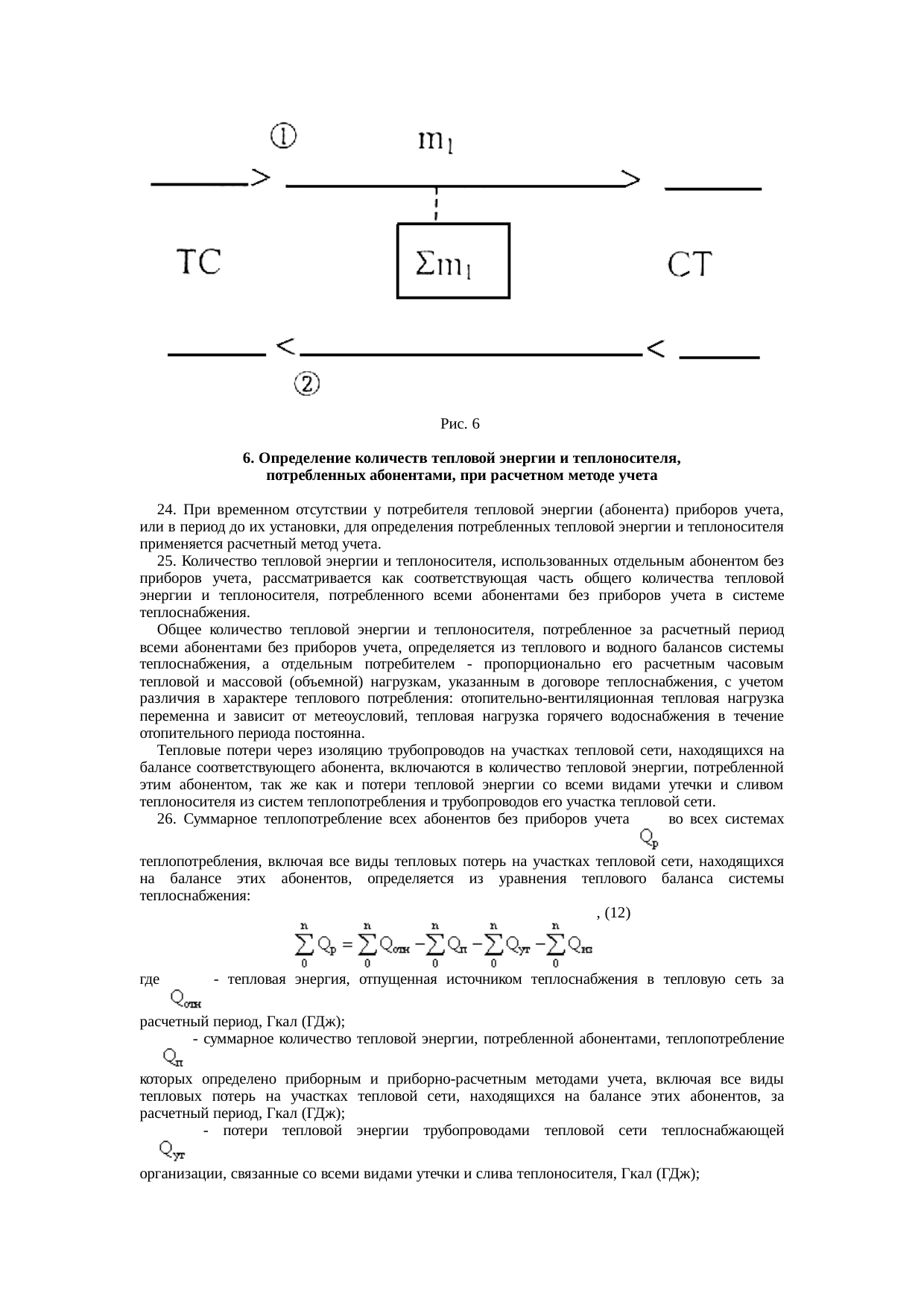

Рис. 6
6. ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВ ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ, ПОТРЕБЛЕННЫХ АБОНЕНТАМИ, ПРИ РАСЧЕТНОМ МЕТОДЕ УЧЕТА
24. При временном отсутствии у потребителя тепловой энергии (абонента) приборов учета, или в период до их установки, для определения потребленных тепловой энергии и теплоносителя применяется расчетный метод учета.
25. Количество тепловой энергии и теплоносителя, использованных отдельным абонентом без приборов учета, рассматривается как соответствующая часть общего количества тепловой энергии и теплоносителя, потребленных в системе теплоснабжения всеми абонентами без приборов учета.
Общее количество тепловой энергии и теплоносителя, потребленных за расчетный период всеми абонентами без приборов учета, определяется из теплового и водного балансов системы теплоснабжения, а отдельным потребителем — пропорционально его расчетным часовым тепловой и массовой (объемной) нагрузкам, указанным в договоре теплоснабжения, с учетом различия в характере теплового потребления: отопительно-вентиляционная тепловая нагрузка переменна и зависит от метеоусловий, тепловая нагрузка горячего водоснабжения в течение отопительного периода постоянна.
Тепловые потери через изоляцию трубопроводов на участках тепловой сети, находящихся на балансе соответствующего абонента, включаются в количество тепловой энергии, потребленной этим абонентом, так же как и потери тепловой энергии со всеми видами утечки и сливом теплоносителя из систем теплопотребления и трубопроводов его участка тепловой сети.
26. Суммарное теплопотребление всех абонентов без приборов учета Qp во всех системах теплопотребления, включая все виды тепловых потерь на участках тепловой сети, находящихся на балансе этих абонентов, определяется из уравнения теплового баланса системы теплоснабжения:
(12)
где Qотп — тепловая энергия, отпущенная источником теплоснабжения в тепловую сеть за расчетный период, Гкал (ГДж);
Qп — суммарное количество тепловой энергии, потребленной абонентами, теплопотребление которых определено приборным и приборно-расчетным методами учета, включая все виды тепловых потерь на участках тепловой сети, находящихся на балансе этих абонентов, за расчетный период, Гкал (ГДж);
Qут — потери тепловой энергии трубопроводами тепловой сети теплоснабжающей организации, связанные со всеми видами утечки и слива теплоносителя, Гкал (ГДж);
Qиз — тепловые потери трубопроводами тепловой сети теплоснабжающей организации через тепловую изоляцию, Гкал (ГДж).

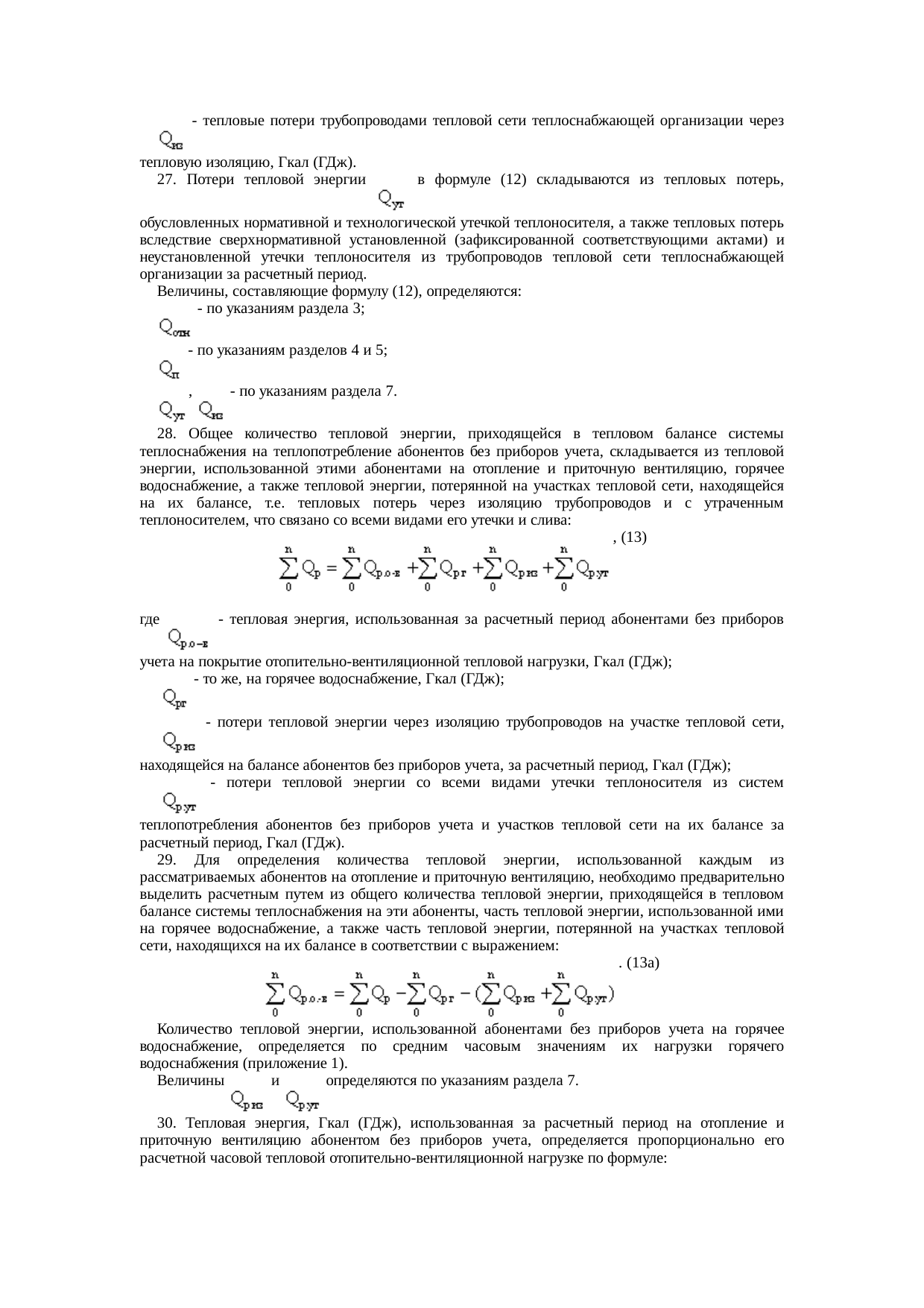

27. Потери тепловой энергии Qyт в формуле (12) складываются из тепловых потерь, обусловленных нормативной и технологической утечкой теплоносителя, а также тепловых потерь вследствие сверхнормативной установленной (зафиксированной соответствующими актами) и неустановленной утечки теплоносителя из трубопроводов тепловой сети теплоснабжающей организации за расчетный период.
Величины, составляющие формулу (12), определяются:
Qотп — по указаниям раздела 3;
Qп — по указаниям разделов 4 и 5;
Qут, Qиз — по указаниям раздела 7.
28. Общее количество тепловой энергии, приходящейся в тепловом балансе системы теплоснабжения на теплопотребление абонентов без приборов учета, складывается из тепловой энергии, использованной этими абонентами на отопление и приточную вентиляцию, горячее водоснабжение, а также тепловой энергии, потерянной на участках тепловой сети, находящейся на их балансе, т.е. тепловых потерь через изоляцию трубопроводов и с утраченным теплоносителем, что связано со всеми видами его утечки и слива:
(13)
где Qp.o-в — тепловая энергия, использованная за расчетный период абонентами без приборов учета на покрытие отопительно-вентиляционной тепловой нагрузки, Гкал (ГДж);
Qр.г — то же, на горячее водоснабжение, Гкал (ГДж);
Qр.из — потери тепловой энергии через изоляцию трубопроводов на участке тепловой сети, находящейся на балансе абонентов без приборов учета, за расчетный период, Гкал (ГДж);
Qр.ут — потери тепловой энергии со всеми видами утечки теплоносителя из систем теплопотребления абонентов без приборов учета и участков тепловой сети на их балансе за расчетный период, Гкал (ГДж).
29. Для определения количества тепловой энергии, использованной каждым из рассматриваемых абонентов на отопление и приточную вентиляцию, необходимо предварительно выделить расчетным путем из общего количества тепловой энергии, приходящейся в тепловом балансе системы теплоснабжения на эти абоненты, часть тепловой энергии, использованной ими на горячее водоснабжение, а также часть тепловой энергии, потерянной на участках тепловой сети, находящихся на их балансе, в соответствии с выражением:
(13а)
Количество тепловой энергии, использованной абонентами без приборов учета на горячее водоснабжение, определяется по средним часовым значениям их нагрузки горячего водоснабжения (Приложение 1).
Величины Qp.из и Qp.ут определяются по указаниям раздела 7.

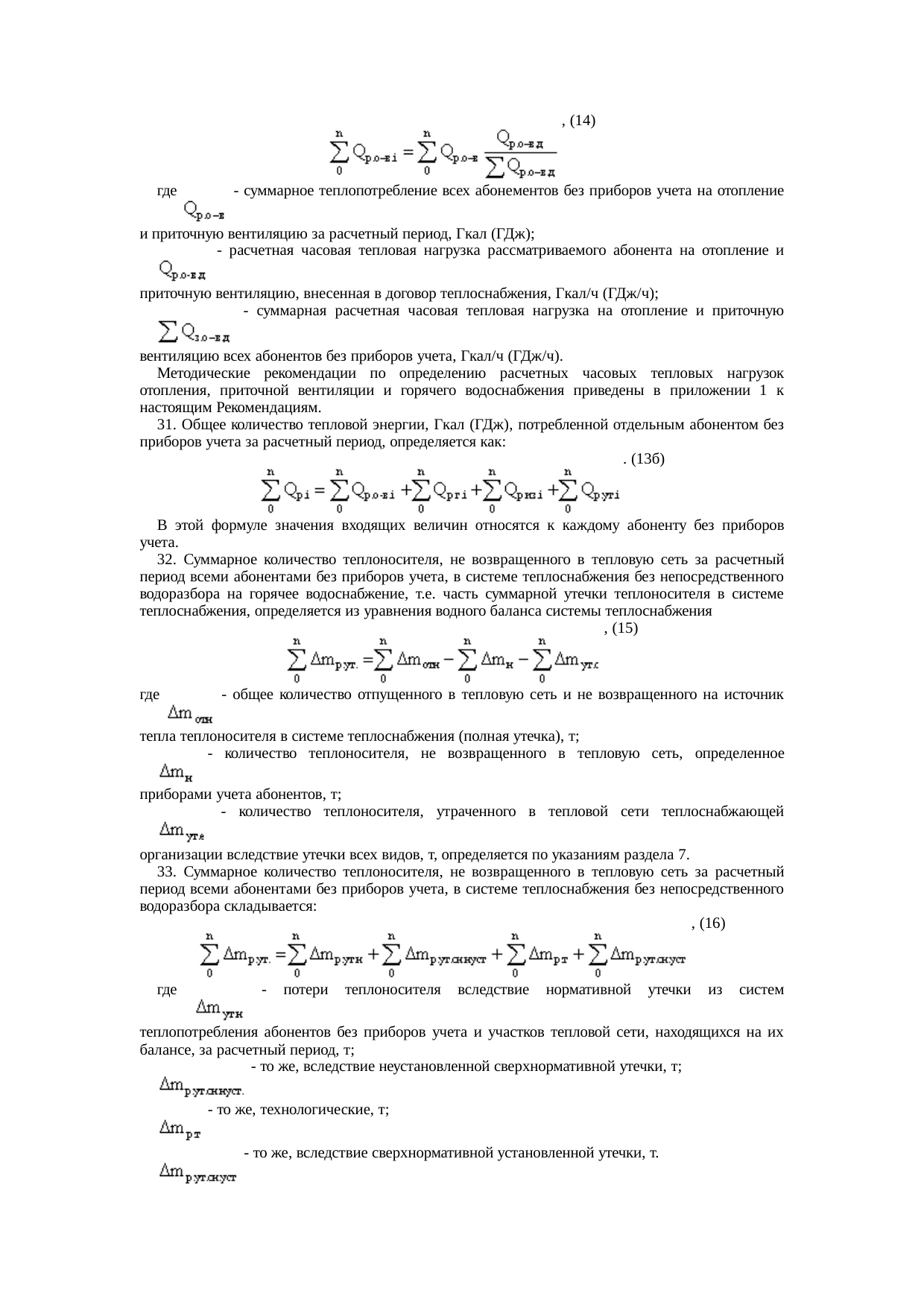

30. Тепловая энергия, Гкал (ГДж), использованная за расчетный период на отопление и приточную вентиляцию абонентом без приборов учета, определяется пропорционально его расчетной часовой тепловой отопительно-вентиляционной нагрузке по формуле:
(14)
где Qp.o-в — суммарное теплопотребление всех абонентов без приборов учета на отопление и приточную вентиляцию за расчетный период, Гкал (ГДж);
Qp.o-в.д — расчетная часовая тепловая нагрузка рассматриваемого абонента на отопление и приточную вентиляцию, внесенная в договор теплоснабжения, Гкал/ч (ГДж/ч);
åQp.o-в.д — суммарная расчетная часовая тепловая нагрузка на отопление и приточную вентиляцию всех абонентов без приборов учета, Гкал/ч (ГДж/ч).
Методические рекомендации по определению расчетных часовых тепловых нагрузок отопления, приточной вентиляции и горячего водоснабжения приведены в Приложении 1 к настоящей Методике.
31. Общее количество тепловой энергии, Гкал (ГДж), потребленной отдельным абонентом без приборов учета за расчетный период, определяется:
(13
