Как сделать теплый пол от центрального отопления

Как сделать теплый пол от центрального отопления

В эффективности теплого пола уже никто не сомневается. Поэтому все больше жильцов загородных домов и квартир хотят установить именно такой обогрев. Но как быть если существующая система отопления централизована? Можно ли в таком случае организовать напольный обогрев? Перед тем как сделать теплый пол от центрального отопления важно ознакомиться с рабочими схемами подключения. В противном случае в централизованной системе отопления будет наблюдаться тепловой хаос.

Что следует учесть

Что следует учесть

Прежде чем приступить к изучению схем, следует учесть некоторые важные нюансы:

  1. Для подключения теплого пола к центральной системе отопления важно использовать только металлопластиковые трубы. Обычный пластик без металлизированной прослойки не выдержит гидроудары и высокое давление.
  2. В централизованной системе отопления теплоноситель имеет температуру 70-90°С. Для теплого пола, рекомендуемая температура 35-40°С. По этой причине систему обогрева необходимо оборудовать смесительным узлом, который будет обеспечивать хорошую циркуляцию и поддерживать температуру теплоносителя на заданном уровне.
  3. Важно продумать месторасположения коллекторного шкафа. Он должен располагаться недалеко от центрального стояка, а также быть доступным для управления.

Когда теплый пол запрещен?

Когда теплый пол запрещен?

Теплые полы запрещается устанавливать в тех случаях, когда они вызовут температурную дестабилизацию и гидравлический дисбаланс. Как это обнаружится? Соседи этажом ниже или выше почувствуют это по температуре теплоносителя в батареях.

Коммунальные службы запрещают подключать теплые полы к системе центрального отопления. Поэтому разрешения вы точно не получите. А если у вас дома увидят такое подключение, то могут последовать штрафы. По этой причине несколько раз обдумайте, стоит ли рисковать. Возможно, вам следует организовать электрический теплый пол.

Но теоретически, монтировать теплые полы можно куда угодно и где угодно, главное, контролировать расход тепловой энергии теплоносителя.

Запрещенные и разрешенные схемы подключения

Запрещенные и разрешенные схемы подключения

Ниже рассмотрим, как подключить теплый пол так, чтобы не рисковать получением штрафов.

Простой

Простой и надежный

Этот метод подключения не рекомендуется использовать для напольного отопления. Для схемы, указанной на рисунке необходимо использовать циркуляционный насос с маленькой мощностью. Средний расход такого агрегата должен равняться 5-10 л/мин. При этом отопительный контур должен быть выполнен из трубы Ø16 мм, а длина не больше 70 м.

Полы с такой схемой практически нереально регулировать. Если наблюдаются большие теплопотери, то у вас и у ваших соседей радиаторы будут недостаточно прогреваться.

Балансирующая регулировка

Балансирующая регулировка

На указанной схеме используется балансирующий кран, который уменьшает движение потока теплоносителя по отопительному контуру пола. Эта схема подразумевает тот факт, что температуру теплоносителя можно контролировать (снижать/повышать).

Если вам необходимо уменьшить температуру теплоносителя, то балансировочный кран открывается, создавая тем самым большую пропускную способность.

Уменьшение теплового расхода

Уменьшение теплового расхода

На этой схеме используется трехходовой кран, который оснащен термочувствительным механизмом, обозначается он К2. Благодаря его работе в точке 3 поддерживается стабильная температура.

Если созданная система напольного обогрева от центрального стояка расходует большой объем тепловой энергии, то в него будет поступать охлажденный теплоноситель. Это явление остудит батареи отопления по всему стояку.

За счет наличия трехходового смесительного клапана в системе напольного отопления в автоматическом режиме будет поддерживаться стабильная температура, без возможных резких скачков. Так, в используемой схеме, кран настраивается таким образом, чтобы в точке 3 была высокая температура теплоносителя. Если же теплые полы будут выдавать недостаточное количество тепла, то на клапане нужно просто понизить температуру. Для этого используется балансирующий клапан К1 и К2. Если вдруг батареи начнут остывать ниже выставленной температуры, то прогретый теплоноситель попросту не зайдет в отопительный контур пола, т. е. полностью прекратится циркуляция.

Дорогостоящая схема

Дорогостоящая схема

На этой схеме К1 подразумевает балансировочный клапан. К2 и К3 трехходовые клапаны, которые подключены по-разному. Так, клапан К3 применяется с той целью, чтобы стабилизировать температуру теплоносителя в теплом полу, поступающего от центрального стояка.

Внедрение такой схемы позволит настроить так называемый климат-контроль. Если в помещении становится достаточно тепло, то в автоматическом режиме поток горячей воды будет снижаться, как следствие тепловая энергия будет выделяться в меньшем объеме.

Чем лучше температура поддерживается в квартире, тем меньше реже остывает теплоноситель. Поэтому к моменту его поступления к трехходовому клапану он не будет слишком холодным. Это значит, что никакого дисбаланса температуры в стояке отопления вызвано не будет.

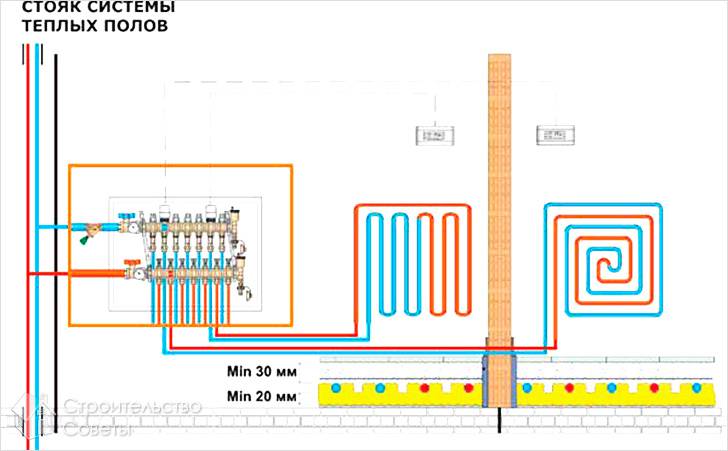

Схема теплого пола от центрального отопления

Каково предназначение клапана К1? Он необходим для работы теплого пола в закрытом контуре. Благодаря ему можно полностью закрыть или снизить расход теплоносителя, создавая комфортные условия для работы циркуляционного насоса. Поэтому в большей степени, этот клапан призван балансировать работу насоса.

Помните о том, что в такой схеме насос используется в закрытом контуре. Это может вызвать его перегрев, что спровоцирует больший расход электроэнергии. Поэтому К1 служит для предотвращения этого процесса. Чем быстрее будет напор горячего теплоносителя, тем меньше нагрузки будет оказываться на насос, а воды при этом будет быстрее передвигаться по отопительному контуру.

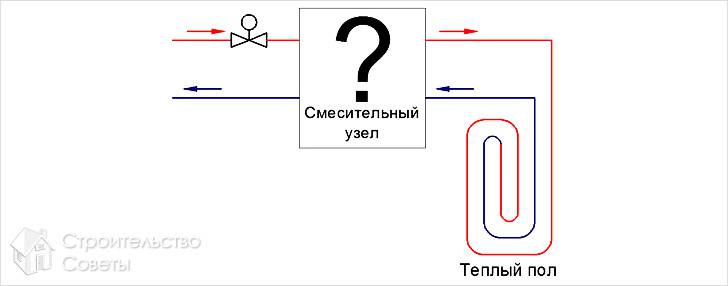

Схема, которая допускается для использования теплого пола

Схема, которая допускается для использования теплого пола

Что касается вышеупомянутых схем, то далеко не во всех случаях их возможно реализовать. Что касается этой схемы, то ее использование разрешено в любом случае, главное, точно придерживаться ее конструкции. Стоит заметить, что это будет самой дорогостоящей схемой. Более того, такое отопление в квартире станет основным, без использования радиаторов.

Так, к стояку необходимо подключить смесительный узел. В нем обязательно должен быть регулятор расхода или балансирующий клапан. Первый вариант будет лучшим. Он будет контролировать расход энергии теплового потока. Также дополнительно устанавливается автоклапан, который будет стабилизировать перепад и расход рабочего давления. Если выполнить правильное подключение, то такой обогрев будет давать достаточное тепло, чтобы быть основным в квартире.

Итак, как мы узнали, создать теплый пол от центрального отопления возможно. Главное условие, это контролировать нормированный расход воды в напольном отоплении. В результате никакого дисбаланса в стояке отопления не будет. Ваши соседи даже не догадаются что у вас используется система напольного обогрева.

Видео

В предоставленном видео, у вас есть возможность ознакомиться с тонкостями изготовления теплого пола от центрального отопления:
