Как сделать столярный верстак своими руками

Столярным верстаком принято называть стол особой конструкции с твердой и прочной поверхностью, допускающей крепление на ней различных приспособлений и механизмов. Помимо этого поверхность такого стола должна быть приспособлена для жесткого закрепления на ней дополнительного стационарного оборудования (циркулярной пилы, например, или фрезера небольшого размера), используемого для обработки таких распространенных материалов, как древесина или металл.

Перед тем как сделать столярный верстак своими руками, желательно ознакомиться с основными требованиями, предъявляемыми к этому приспособлению, а также с некоторыми вариантами исполнения, пользующимися особой популярностью.

Требования к конструкции

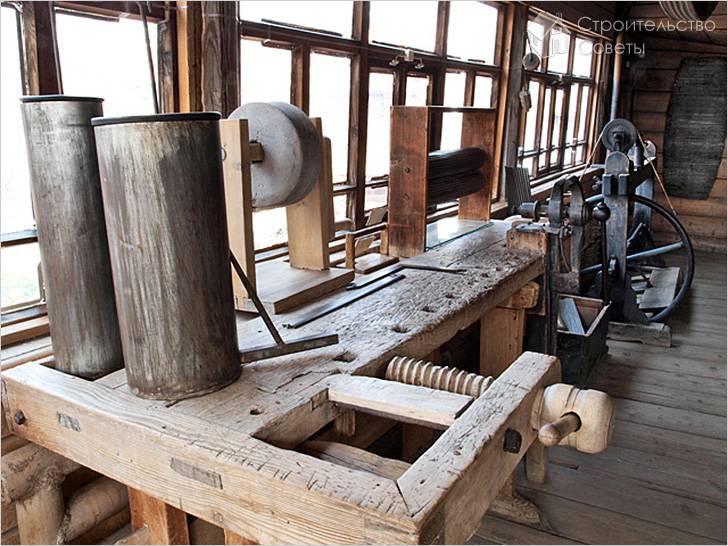

Набор монтируемых на верстаке приспособлений

Рабочими характеристиками стола-верстака являются:

  • Его высота, подогнанная под рост пользователя, позволяет работать в комфортных условиях не сутулясь, сохраняя достаточно удобное положение. Для людей среднего роста эта величина может колебаться в пределах от 70 до 90 см.
  • Габариты столешницы, выбираемые из соображений возможности размещения на ней всего необходимого инструмента, а также с учетом размеров обрабатываемых заготовок.
  • Набор монтируемых на верстаке приспособлений, определяемый потребностью в выполнении тех или иных операций и предусматривающий наличие нескольких упоров и струбцины (винтовых тисков).
  • Приспособленность «под руку» его хозяина, который может оказаться и левшой.

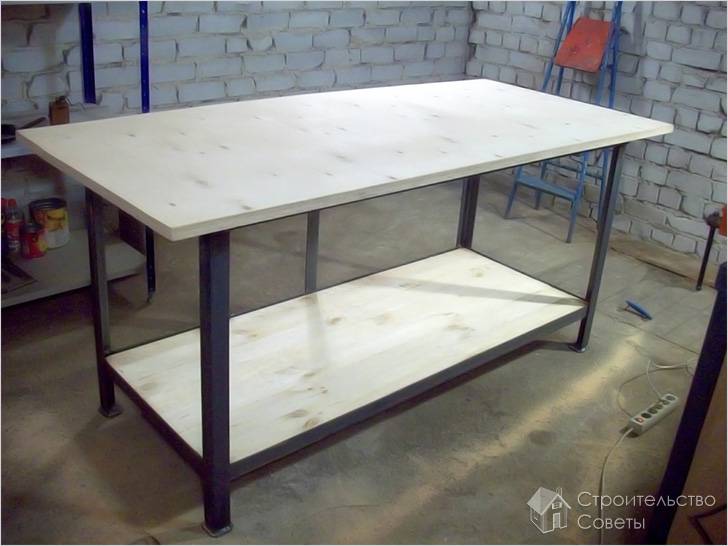

Сборный верстак

Наиболее подходящим для самостоятельного изготовления является вариант сборного верстака, состоящего из рамного основания с установленной на нем столешницей. Длина такой конструкции обычно не превышает 2-х метров (при ширине столешницы порядка 80–100 см).

Перед началом работ вам следует определиться с тем, будет ли ваш верстак стационарным приспособлением, или же он должен быть складным (разборным).

Выбор материала

Деревянный брус

Наиболее подходящим для сооружения стационарного верстака материалом считается древесина, из которой изготавливаются несущее основание с рамами-опорами, а также сама столешница. Для изготовления рам лучше всего подходит стандартный строганный брус сечением 100×70 мм. В качестве вспомогательных перемычек, увеличивающих жесткость рамного основания, может использоваться тот же брус, но несколько меньшего сечения (100×50 мм, например).

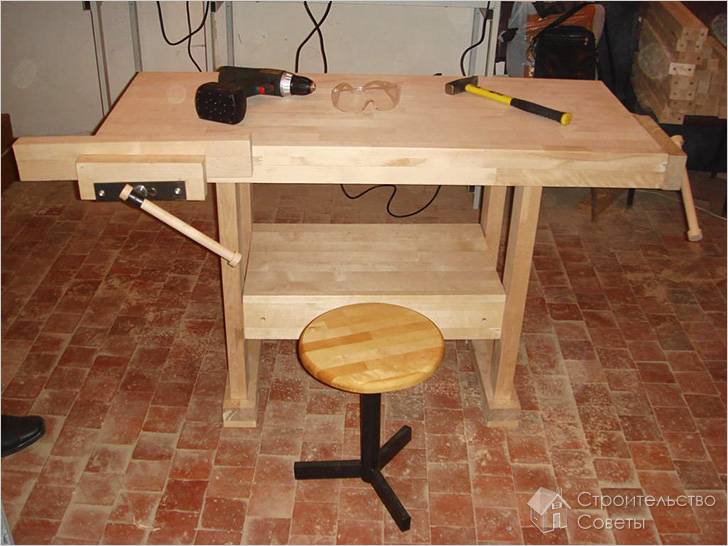

Деревянный верстак

Столешница верстака может быть набрана из хорошо обструганных и плотно подогнанных досок, толщиной не менее 5 см. Помимо этого для ее изготовления может применяться и готовое цельное полотно (старая сплошная дверь, например) или вырезанная по размеру стола заготовка из ламинированного ДСП с надежным и прочным покрытием.

При выборе материала предпочтение следует отдавать твердым породам дерева, таким, к примеру, как бук, дуб или клен.

Сборка конструкции

Чертеж верстака

Изготовление верстака начинается со сборки рамного основания, на которое впоследствии устанавливается столешница выбранного вами вида. Порядок выполняемых при этом операций выглядит следующим образом:

  1. В первую очередь собираются опорные боковины, обустраиваемые в виде двух рамных конструкций из бруса сечением 100×70 мм.
  2. Затем эти рамы соединяются в верхней части двумя продольными брусьями, которые вместе с верхними перемычками рам служат опорами для столешницы. (Отметим, что для надежного скрепления отдельных элементов между собой в описываемой нами конструкции лучше всего использовать классическое соединение «шип в паз» с обязательной проклейкой участков стыковки).
  3. Нижние части опорных рам скрепляются продольными перемычками из бруса 100×50 мм, которые монтируются на уровне 15–20 см от пола. (Для их крепления лучше всего использовать утопленное с тело бруса болтовое соединение).
  4. В процессе изготовления рамных опор в заготовках сначала подготавливаются пазы и шипы, после чего вся конструкция собирается за один прием (после нанесения клея на участки соединений).

В процессе сборки особое внимание необходимо обратить на следующий рабочий момент, определяющий качество всего последующего монтажа. При подготовке основания верстака на каждом этапе производимых работ необходимо следить за соответствием размеров отдельных элементов проектным данным, а также контролировать горизонтальность их установки при помощи строительного уровня.

Обустройство столешницы

Обустройство столешницы верстака

В случае изготовления столешницы из строганных досок последние должны быть плотно подогнаны одна к другой, так, чтобы не образовывалось щелей, в которых обычно скапливается мусор. Ее размеры должны быть немногим больше (на 1,5–2 см) габаритов опорного основания, образованного рамами и продольными брусьями, что гарантирует удобство размещения на столе вспомогательного оборудования.

При сборке столешницы доски прибиваются или прикручиваются саморезами к поперечным брускам, располагаемым на ее обратной плоскости. В самом основании должны быть подготовлены специальные пазы под эти бруски. Поверхность готовой столешницы сначала тщательно шлифуется, а затем обрабатывается защитным раствором (для этих целей обычно используются олифа). Для ее закрепления на основании могут дополнительно использоваться специальные металлические уголки.

Самодельные столярные тиски

Относительно установки на верстак рабочих приспособлений и механизмов (тисков, упоров и т. п.) можно сказать следующее:

  1. Рабочие тиски удобнее всего разместить на торце столешницы, заранее подготовив в месте установки небольшое углубление под крепеж. С обратной стороны стола в зоне крепления необходимо предусмотреть прокладку из фанеры, защищающую поверхность от повреждений.
  2. Помимо этого на поверхности столешницы должны располагаться специальные упоры, фиксирующие заготовку в рабочей зоне и облегчающие работу с ней. На деревянной столешнице удобнее всего смонтировать прямоугольные упоры (колки), подстраиваемые по высоте под обрабатываемую заготовку и надежно фиксирующие ее.
  3. Иногда упоры делаются путем простого наращивания столешницы с использованием брусков подходящей толщины, закрепляемых у ее кромки и закрываемых с обратной стороны ограничивающей планкой.

Складной верстак

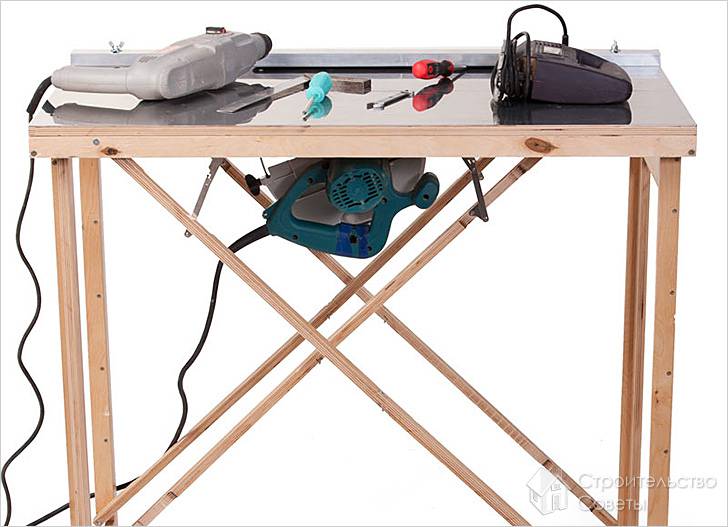

Складной верстак

В том случае, когда в гараже или мастерской недостаточно места – вы можете изготовить складной верстак, состоящий из откидывающейся к стене столешницы и специальной складывающейся рамы.

Такая конструкция очень просто разбирается и в сложенном состоянии занимает совсем немного места. При ее изготовлении следует обратить внимание на то, чтобы ширина опорных стоек складного верстака не превышала половины длины столешницы (чтобы они не мешали друг другу при складывании).

Также необходимо побеспокоиться о том, чтобы верхняя поперечина на опорах располагалась ниже доски с креплением шарнира откидывающейся столешницы. Материалом для изготовления стола складного верстака может служить любая монолитная заготовка из ДСП.

Опорные рамы конструкции изготавливаются из брусков 100×40 миллиметров, сочленение которых производится при помощи заранее подготовленных металлических накладок, закрепляемых на стойках и перемычках с помощью болтов соответствующего размера.

Видео

В этом видео показан процесс строительства столярного верстака:

Фото

Изготовление верстака

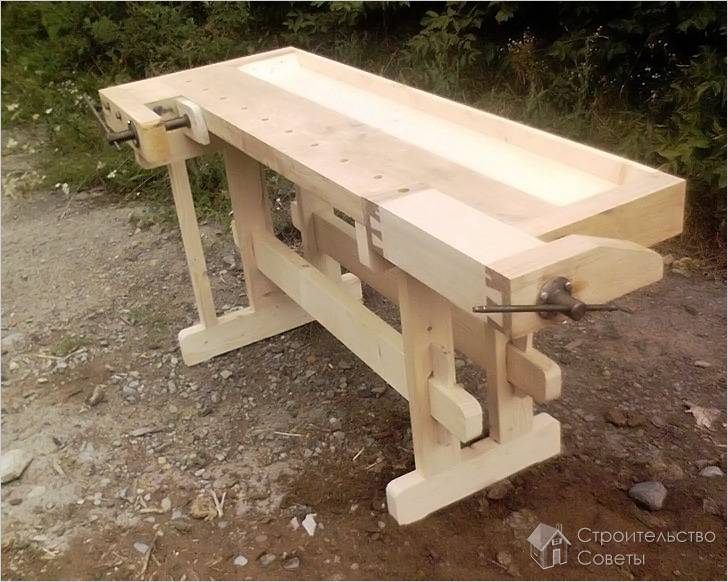

Верстак столярный

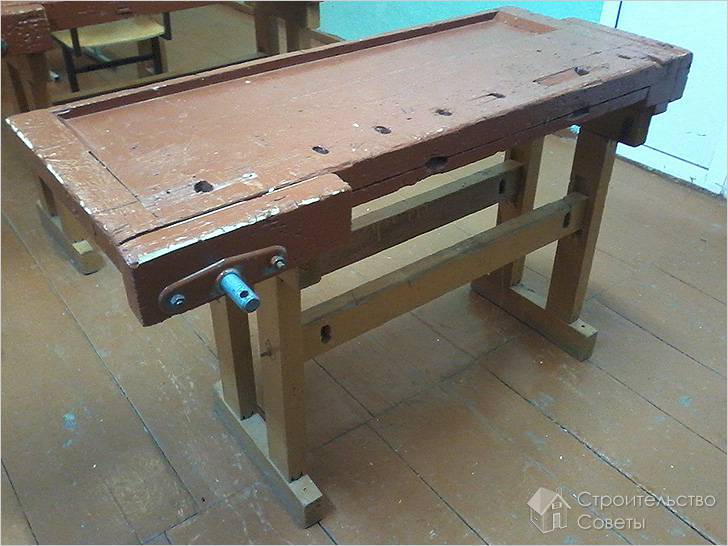

Столярный верстак в учебном заведении

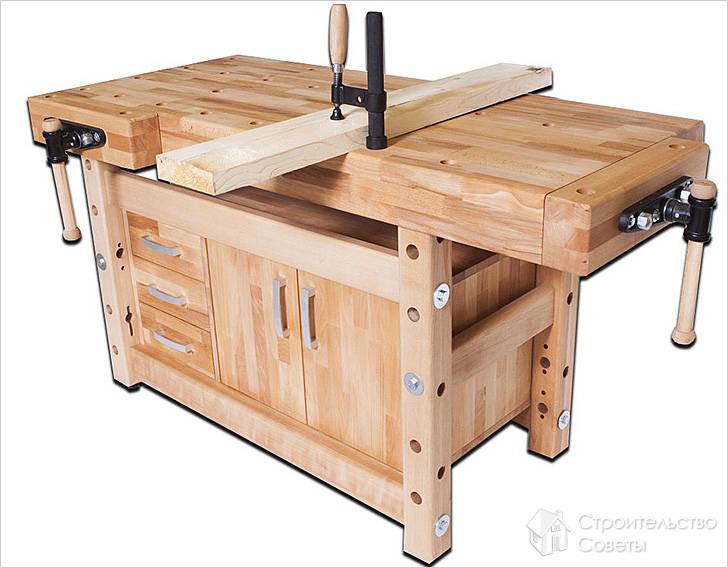

Новый столярный верстак

Столярный верстак с тисками

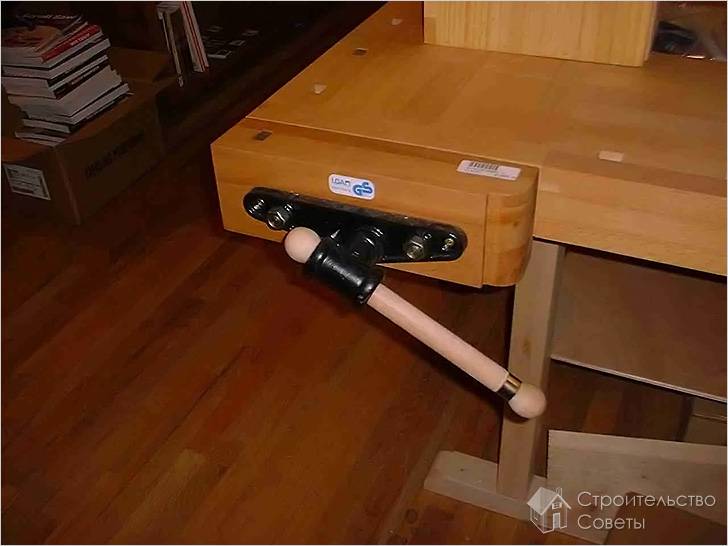

Тиски столярного верстака

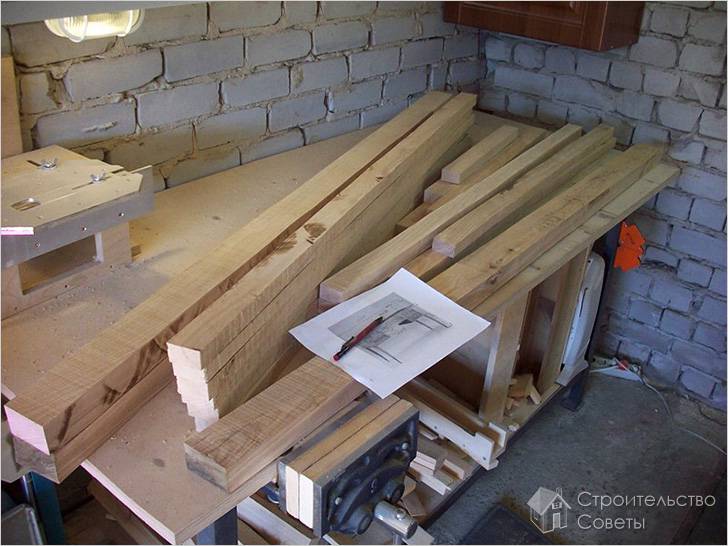

Работа на верстаке
