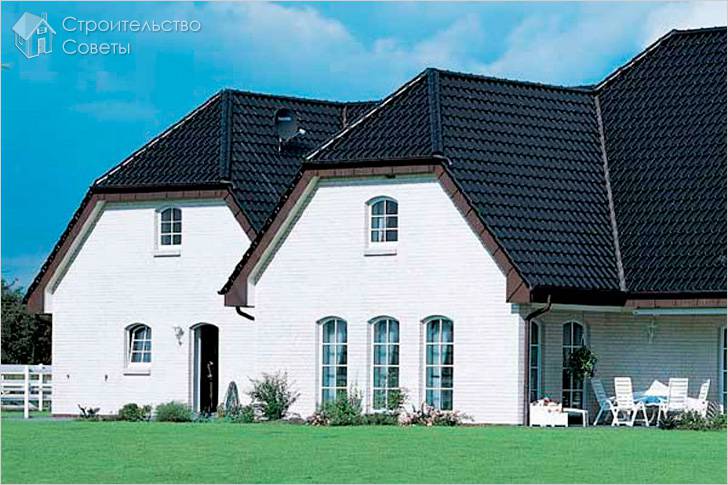

Строительство полувальмовой крыши

Крыши полувальмового типа (их называют иногда голландскими) относятся к классу многоскатных кровель со свесами, защищающими фронтоны и стены здания от непогоды.

Устроенные таким образом кровли обладают привлекательными эксплуатационными характеристиками и способны противостоять серьезным ветровым нагрузкам, обеспечивая одновременно надежную защиту стен сооружения от дождя и снега.

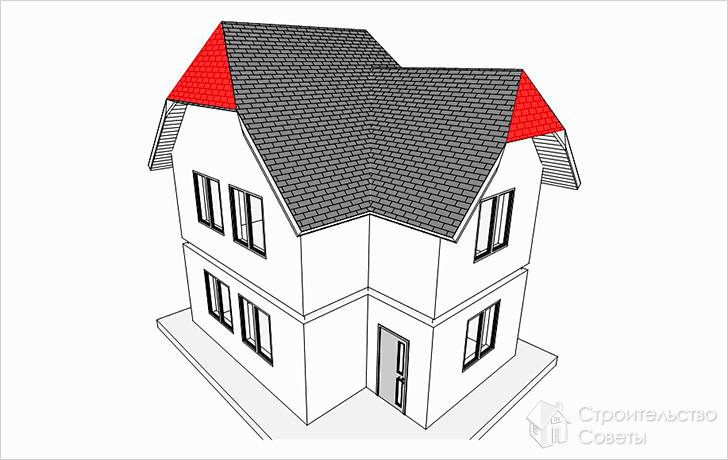

Полувальмовая крыша

В зависимости от количества кровельных плоскостей все известные голландские конструкции делятся на двухскатные и четырехскатные. Вот почему, перед тем как построить полувальмовую крышу желательно внимательно ознакомиться хотя бы с одним из указанных вариантов.

Особенности двускатных голландских кровель

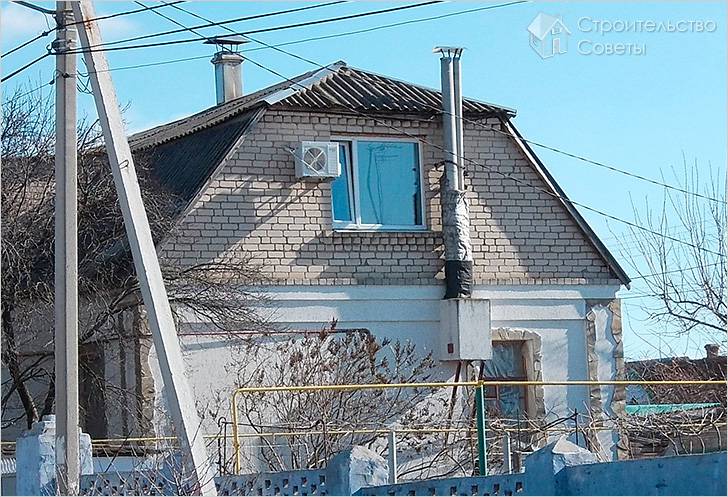

Усеченная форма торцевого ската

Характерной чертой голландских кровель является своеобразная конфигурация скатов, заметно выделяющаяся среди других известных форм. Основная особенность полувальмовых конструкций заключается в усеченной форме торцевых скатов, поэтому карниз крыши приобретает необычный вид ломаной линии. Кроме того, такие кровли могут иметь различные варианты исполнения, выбор которых определяется следующими факторами:

  • местные климатические условия;
  • тип применяемого кровельного покрытия;
  • порядок использования подкровельного пространства (чердака).

Определяющим фактором выбора варианта конструкции кровли являются климатические условия в месте строительства и, в частности – величина снежного покрова зимой. В том случае, если для данной местности этот показатель достаточно велик – лучше всего воспользоваться конструкцией с крутыми скатами и небольшими по размеру свесами.

При сравнительно небольшом количестве снега в зимний период можно выбрать вариант кровли с небольшим уклоном и со свесами требуемой длины.

К достоинствам полувальмовых кровель следует отнести возможность обустройства под ними полноценного чердачного помещения, используемого для постоянного проживания. В этом случае для создания комфортных жилищных условий скаты кровли могут выполняться с уклоном переменной величины. Причем расположенные ближе к коньку участки ската должны иметь минимальный уклон, в то время как участки, примыкающие к карнизу, делаются более крутыми.

Что касается недостатков кровель подобного типа, то они, как правило, выражаются в следующем:

  1. Сложность конструкции, состоящей из множества нестандартных кровельных элементов (подкосов, ребер, ендов, шпренгелей и других деталей).
  2. Существенный расход пиломатериалов, необходимых для обустройства стропильной системы.
  3. Трудность укладки кровельных покрытий по причине сложной конфигурации поверхности крыши.

Порядок сборки стропильных профилей

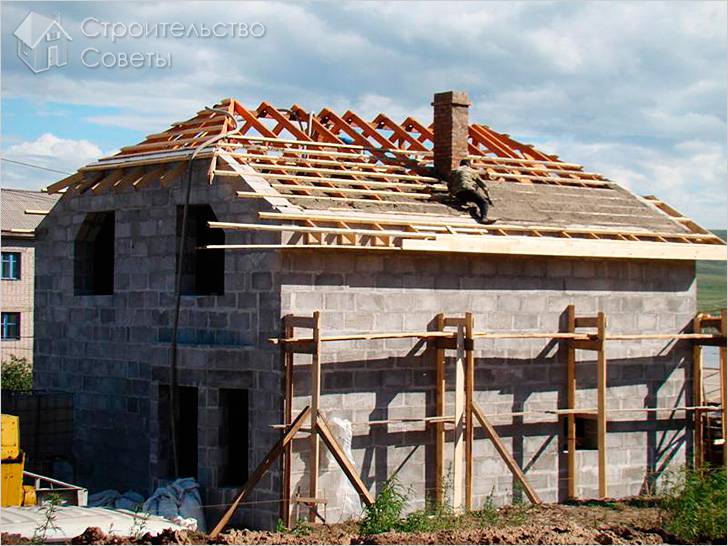

Стропильная система

Несущим основанием или каркасом полувальмовой кровли является система стропил с опорой на мауэрлат, который, в свою очередь, жестко закрепляется на армопоясе из железобетона, заранее обустроенном на стенах строения.

В состав стропильных систем этого типа должны входить следующие типовые элементы:

  • стропильные ноги (полуноги);
  • диагональные стропила;
  • ригели и деревянные подкосы;
  • специальные упоры и коньковый брус;
  • ендовы и другие вспомогательные элементы.

Для удобства изложения мы коснемся лишь общего устройства системы стропил и объединим ее составные элементы под общим названием «стропильные профили».

Как можно увидеть из рисунка стропильные профили монтируются на основании классическим способом. При этом основные стропила (стропильные ноги) закрепляются своими нижними концами на мауэрлате путём непосредственной врубки в него (с последующей фиксацией специальными скобами или накладными уголками).

Ну а верхние концы профилей закрепляются прямо на коньке кровли Диагональные (или накосные) стропила соединяют конек со смежными углами строения и формируют его продолжение на наклонных фронтонных скатах (так называемых полувальмах).

Диагональные элементы выступают в этом случае в роли опор для стропильных полуног (или нарожников), образующих полувальмовый треугольник, и должны быть рассчитаны на соответствующие нагрузки.

Для усиления накосных стропил допускается изготавливать их из толстых обрезных досок, сколоченных вместе и образующих мощный несущий брус. При этом для упрощения всех сборочных процедур желательно, чтобы при их изготовлении использовались те же доски, что выбирались для подготовки стропильных ног.

Шаг монтажа стропильных ног выбирается исходя из расчетных значений размера листа утеплителя с учетом минимума отходов при его нарезании.

Заметим также, что для надежного закрепления стропильных ног в коньке и на мауэрлате с обоих их концов делаются небольшие врезки.
