Как подключить бойлер к котлу

Как подключить бойлер к котлу

Провести сразу все коммуникации в доме получается не всегда. Особенно это касается системы горячего водоснабжения. Многие задумываются об этом в последнюю очередь. Если принято решение установить подобную систему в доме, то многие устанавливают обычный бойлер. Но такое решение приводит к дополнительной трате электроэнергии, а значит, и к увеличению расходов. Куда экономичнее подключить к системе отопления устройство косвенного нагрева. Такое оборудование будет брать тепло из системы отопления, и нагревать воду. А в летний период использовать для этого обычные ТЭНы. В этой статье мы поговорим о том, как подключить бойлер к котлу и рассмотрим разные схемы.

Принцип работы и преимущества бойлеров косвенного нагрева

Принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева в последнее время используется все чаще. Этому способствуют преимущества, которые получает пользователь при его установке. А именно:

  • для нагрева воды не будет тратиться дополнительная электроэнергия (конечно, это касается только отопительного сезона или наличия двухконтурных котлов);
  • можно подключиться к самым различным источникам нагрева;
  • постоянное наличие большого объема горячей воды;
  • простота работы и установки.

Принцип работы бойлера косвенного нагрева достаточно прост. Внутри оборудования, кроме ТЭНов, установлено подобие спирали. В нее поступает горячая вода из системы отопления. Проходя по спирали, теплоноситель нагревает воду в самом бойлере, а затем снова возвращается в отопительную систему. Сам теплоноситель не будет соприкасаться с нагретой водой, поэтому ее можно использовать для любых целей.

Бойлеры косвенного нагрева разной мощности

Выбирая подобное оборудование важно не переборщить с его мощностью. Бойлер не должен мешать работе системы отопления. Как правило, расход тепла через устройство косвенного нагрева не должен превышать половины мощности котла. В противном случае в доме может быть не комфортно из-за недостаточного прогрева воздуха.

Простота и надежность делают подобное оборудование популярным. Но есть и небольшие минусы. Во-первых, бойлер довольно большой, поэтому нужно много свободного пространства для его установки (существуют и настенные модели, но и они имеют внушительные размеры). Во-вторых, стоимость такого оборудования может быть не всем недоступна.

Как подключить бойлер к котлу отопления

Схема подключения бойлера к котлу отопления

Для подключения бойлера косвенного нагрева к котлу потребуются:

  • циркуляционный насос;
  • трехходовой клапан и термодатчик;
  • патрубки или шланги для подключения бойлера к системе отопления;
  • сам бойлер.

Как правило, подобное оборудование устанавливается в том же помещении, где располагается котел. Поэтому создавать длинных коммуникаций не придется. Главное, чтобы в этом помещении было достаточно места для монтажа довольно крупного бойлера.

Принцип подключения довольно прост. Бойлер подсоединяется к системе отопления так же, как и радиатор или другой обогревательный прибор. Горячий теплоноситель, проходя через оборудование и нагрев воду, поступает в «обратку». Затем он снова проходит через котел и циркуляционным насосом прогоняется через систему отопления. Существуют только небольшие отличия в подключении к котлам с одним или двумя контурами.

Схема подключения накопительного бойлера косвенного нагрева к одноконтурному котлу

К одноконтурному котлу бойлер косвенного нагрева подключается как обычная батарея. С помощью шлангов и патрубков теплоноситель поступает на трехходовой клапан. После нагрева его до нужной температуры клапан открывается, и вода в бойлере начинает греться.

Если в доме установлено несколько контуров отопления, то устройство косвенного нагрева подключают к коллектору. В этом случае желательно использовать гидравлическую стрелку или модуль.

В одноконтурных котлах можно подключать устройство косвенного нагрева по-разному, в зависимости от приоритета.

  • Если важнее подача горячей воды, то бойлер подключается параллельно с системой отопления. Горячий теплоноситель поступает в обе системы одновременно.
  • Если приоритетна система отопления, то подключение проводится последовательно. В этом случае в бойлер поступает уже остывший теплоноситель. Вода греется медленнее, но система отопления работает более эффективно.

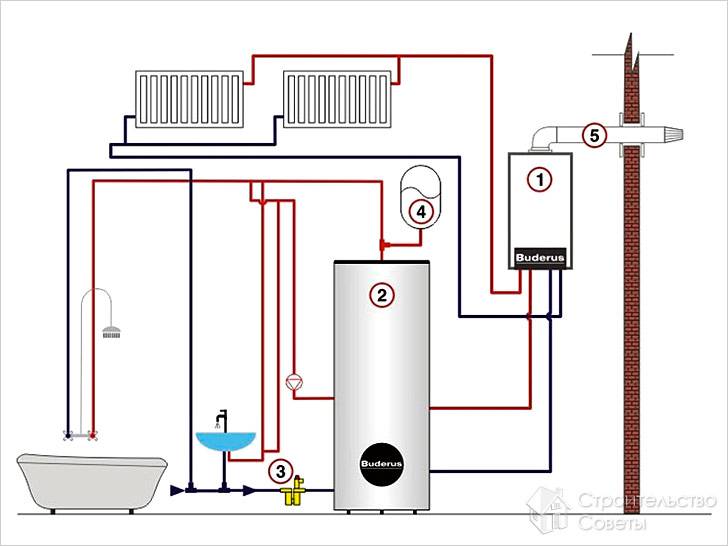

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

К двухконтурному котлу подключение происходит не к системе отопления, а к системе подачи горячей воды. Многие спросят, а зачем в этом случае использовать бойлер? Дело в том, что двухконтурные котлы могут выдавать небольшое количество горячей воды в водопровод. Если это делать чаще, то эффективность системы отопления существенно снижается. Чтобы так не происходило, и устанавливают бойлер косвенного нагрева. Поэтому подключение происходит к системе подачи горячей воды. Но и в этом случае необходимо использовать циркуляционный насос и трехходовой клапан. Теплоноситель, нагреваясь до определенной температуры, начинает поступать в бойлер и нагревает воду.

Видео

Это видео о бойлер косвенного нагрева Sansystem 150 л. Предоставлен обзор конструкции и рассказано о возможности подключений:
