Как построить винтовую лестницу

Являясь эффектным и оригинальным элементом дизайна, винтовая лестница имеет ряд несомненных преимуществ перед традиционными маршевыми лестницами:

  • стоимость такого сооружения значительно ниже расходов на возведение прямых лестниц привычного типа;
  • винтовая лестница не требует большой площади, так как вся конструкция размещена навесу, вокруг основания или стойки;
  • проста в создании и является идеальным и привлекательным вариантом подъема на более высокие этажи частного дома или квартиры, когда нет большого потока людей, а площадь ограничена.

Небольшая ширина ступеней при сравнительной крутизне делают данный вид конструкции объектом повышенного травматизма, что требует более осторожного, медленного  и внимательного передвижения по винтовой лестнице. Но при наличии удобных и прочных поручней, правильном расчете размеров забежных ступеней и ширины проступи данная проблема отходит на задний план.

Изготовить такой красивый элемент дизайна как винтовая лестница задача вполне выполнимая, но при этом не стоит забывать об основных моментах, на которые следует обратить особое внимание при сооружении лестницы:

  1. Специалисты рекомендуют для удобства передвижения оборудовать лестницу с шириной пролета не менее одного метра, то есть диаметр винтовой конструкции будет составлять не менее 2-2,2 метра с учетом того, что диаметр центральной стойки или оси составляет от 20 до 50 мм.
  2. Наиболее популярным и более дешевым вариантом винтовой лестницы является конструкция, состоящая из ступеней, которые крепятся к центральной опоре и винтовым поручням с балясинами. Изготовление лестницы, при сооружении которой используются гнуто-клееные поручни, к которым крепятся ступени с подступенками без центральной опоры, потребует большее значительных вложений и трудозатрат.

Если рассматривать геометрию лестничного винта в горизонтальной плоскости, то он может иметь круглую или многоугольную форму,  в том случае, когда винтовая лестница располагается возле стен. При этом крепление ступеней осуществляется с помощью пазов в стенах, в которых укрепляются специальные накладки.

Используемые материалы

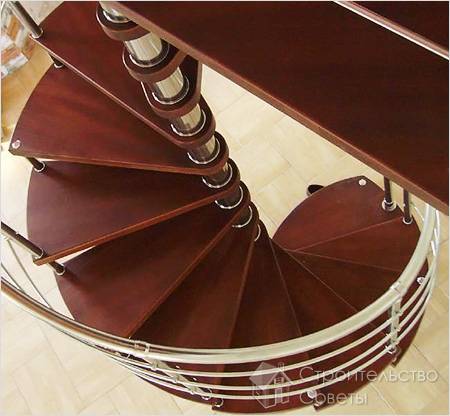

Материалы используемые при изготовлении

Центральная опора или стойка винтовой лестницы, конструкция которой предполагает наличие данного элемента, может быть изготовлена из готовой стальной или асбоцементной трубы, на которой можно закрепить ступени с помощью сварки, муфтовым креплением или с помощью болтов. Кроме того стойку можно сделать из бетона или дерева, камня или кирпича.

Для изготовления перил винтовых конструкций наиболее часто используется клееная древесина твердых пород или металл, а также их сочетание. А ступени могут быть изготовлены как из металла, стекла и пластмассы, так и из массива ценных пород твердой древесины (бук, дуб, ясень).

Важные моменты

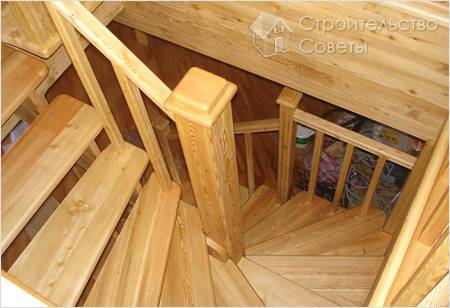

Важные моменты процесса строительства

Постараемся определить главные приоритеты в том, как сделать винтовую лестницу, чтобы данная конструкция была безопасной, долговечной и удобной при эксплуатации:

  1. Изготовление забежных ступеней винтовой лестницы без подступенка, то есть когда внутренняя кромка  проступи остается свободной, позволяет уменьшить возможность соскальзывания ноги, которая опирается на более узкую часть ступени, расположенную ближе к центральной стойке. Это повышает удобство и улучшает характеристики безопасности для лестниц данного типа.
  2. Основная линия движения по винтовой лестнице приходится на середину проступи, поэтому стоит учесть в процессе конструирования, что ее ширина в этой точке должна быть не менее 20см. При этом на расстоянии в 15 см от опорной стойки этот размер не должен быть менее 10см.
  3. Длина проступи определяется частотой использования лестничной конструкции.  Если лестница является вспомогательным элементом подъема и используется редко, то достаточной будет длина в 60 см при общем диаметре в 140 см. В противном случае длина ступеней должна быть не менее 80 см, а диаметр конструкции должен составлять не менее 2 м.
  4. При составлении проекта и выполнении чертежей будущего сооружения нужно помнить, что высота прохода должна позволять человеку свободно проходить под ступенями следующего витка, то есть составлять не мене 2 м.
  5. В качестве главной опорной стойки в винтовой лестнице лучше использовать толстостенную металлическую трубу диаметром не менее 50 мм, которая способна обеспечить достаточную прочность всей конструкции. Стойка устанавливается строго по вертикали, а ее основание должно быть расположено в точке, которая сможет выдержать значительные нагрузки.
  6. Для крепления центральной опоры к деревянному полу используются анкерные болты и крепежные изделия, а на цементный пол стойка крепится путем ее бетонирования с использованием растяжек.
  7. Для крепления ступеней к центральной стойке в узкой части проступи высверливают отверстие, диаметр которого равен диаметру стойки. Фиксация каждой ступени на определенном расстоянии друг от друга производится с помощью втулок, высота которых должна соответствовать запланированной высоте между ступенями. Между втулкой и поверхностью проступи обязательно помещается шайба, которая предохраняет деревянную поверхность ступеней от деформации. Толщину каждой шайбы следует обязательно учесть при определении высоты промежуточных втулок, чтобы в итоге суммарная высота всей конструкции не оказалась значительно выше запланированной.
  8. Длина каждой ступени определяется в зависимости от имеющегося проема в перекрытии и его размеров, а их количество определяется путем деления высоты конструкции на высоту между ступенями, которая должна находиться в пределах от 18 до 20 см плюс толщина самой ступени.
  9. Небольшой нахлест каждой последующей ступени на предыдущую позволяет дополнительно укрепить конструкцию с помощью кронштейнов, которые устанавливаются между передней и задней кромкой широкой части идущих друг за другом ступеней.

Работа по сборке готовой конструкции начинается с установки и крепления опорной стойки, после чего устанавливаются в соответствующей последовательности проступи и промежуточные втулки. Затем производится распределение ступеней по своим местам с учетом правильного положения первой и последней проступи и крепятся опорные кронштейны. В заключении последняя ступень закрепляется при помощи крепежных изделий на перекрытии. Теперь настало время установить стойки перил и закрепить поручни лестницы, и ваша лестница готова к использованию!

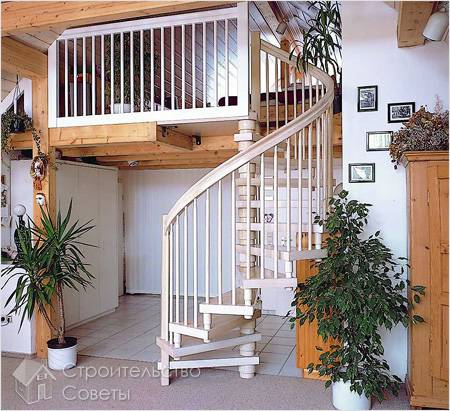

Готовая конструкция

Видео

Этот видеоматериал поможет вам вдохновиться на возведение винтовой лестницы. Вы увидите готовую винтовую лестницу, построенную руками хозяина дома.

А этот сюжет покажет процесс сбора готовой винтовой конструкции.
