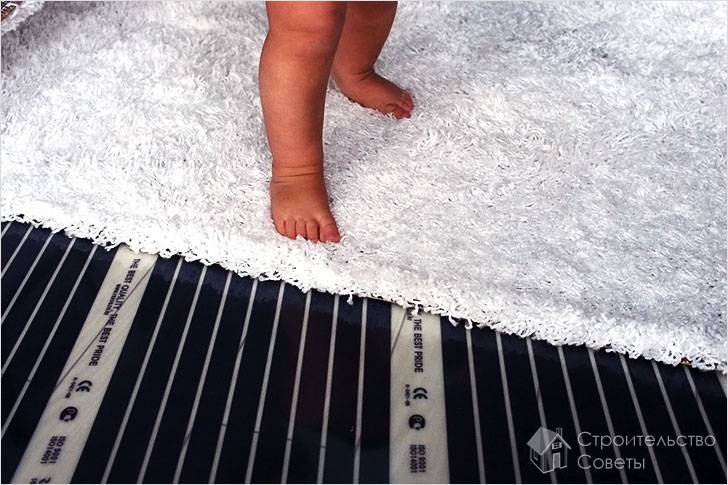

Инфракрасный теплый пол своими руками

Инфракрасный теплый пол своими руками

Для обустройства напольного обогрева можно воспользоваться современной разработкой – инфракрасный теплый пол. Этот метод обогрева можно совмещать с большим количеством напольных отделочных материалов. Среди всего прочего, инфракрасный теплый пол своими руками можно постелить под ламинат. В этой статье будут рассмотрены тонкости того, как сделать все работы правильно.

Особенности монтаж ИК пленки под ламинат

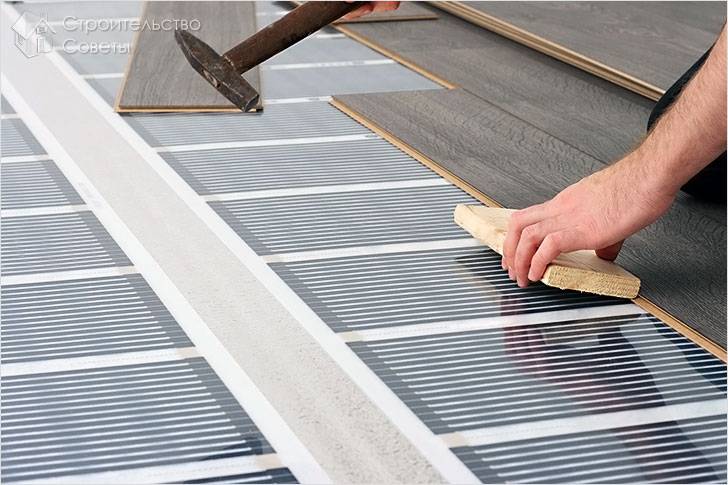

Особенности монтажа ИК пленки под ламинат

Процесс по монтажу ИК пленки под ламинат достаточно прост. Но в то же время необходимо учесть большое количество нюансов. Например, если неправильно рассчитать мощность обогрева, то ламинированное покрытие может деформироваться. В этом случае важно правильно выбрать соответствующий класс ламината. Также в систему необходимо оснастить терморегулятором. Посредством его можно полностью избежать резких скачков температуры обогрева. Также имеется еще одно важное правило, которое касается ввода в эксплуатацию инфракрасного пола под ламинат. Перед укладкой ламината пол следует включить на несколько дней для прогрева. Каждый день повышайте температуру на 5 °С. Как только вы дошли до максимальной отметки, держите температуру на протяжении 4 дней. После, необходимо плавно снизить уровень температуры до 15 °С. Только после такого испытания можно приступать к укладке ламината.

Технология монтажа ламината требует укладки изоляционного влагостойкого слоя, например, полиэтилен. В некоторых случаях этого делать не нужно, так как пленочный обогрев по своим техническим характеристикам может значительно превосходить полиэтилен.

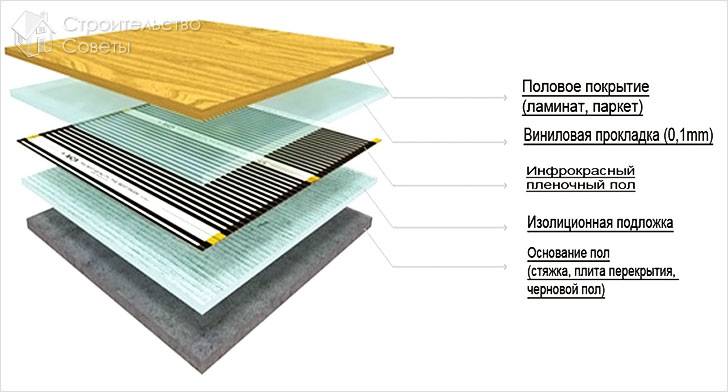

Схема укладки ИК пленки

Аналогично как в случае с кабелем, пленочный пол следует проверить на температурную устойчивость. Если кабель при нагревании увеличивается по длине, то пленка по площади. Поэтому, чтобы предотвратить лишнее трение пленки об ламинат, перед укладкой напольного покрытия пленку следует включить и выключить несколько раз. Благодаря этим действиям пленка равномерно распределится по всей площади пола. Благодаря всему этому долговечность такого обогрева обеспечена.

Инструмент и материал для монтажа

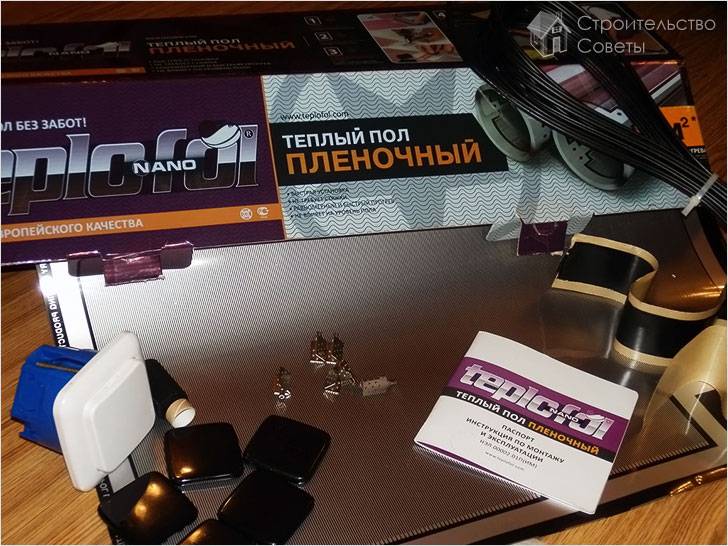

Материал для монтажа

Для укладки инфракрасного теплого пола необходимо подготовить необходимый инструмент и материал:

  • Упаковка инфракрасной пленки.
  • Электрические провода (обычно они идут в комплекте).
  • Терморегулятор.
  • Комплект контактных зажимов и битумной изоляции.
  • Теплоотражающая пленка.
  • Двусторонний скотч.
  • Степлер.
  • Обычный широкий скотч.
  • Строительный нож.
  • Подложка под ламинат 80 мкм (полиэтиленовая пленка).
  • Ножницы.
  • Плоскогубцы.
  • Отвертка.

Теплоотражающая пленка, которая будет укладываться под инфракрасную пленку, не должна быть токопроводящей.

Подготовительные работы

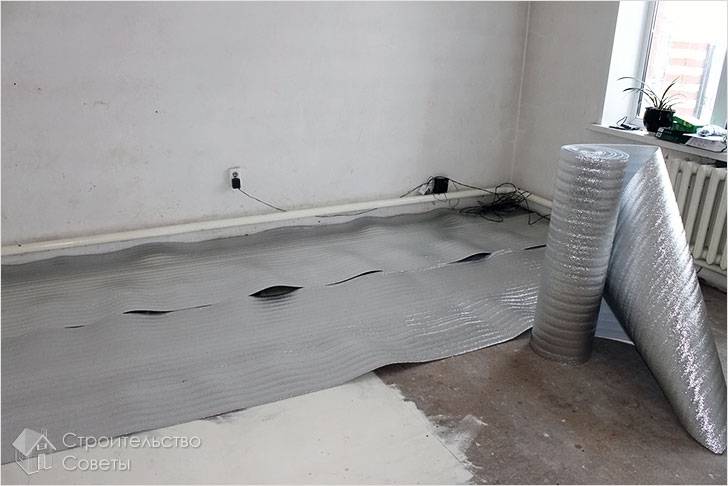

Подготовительные работы

Перед тем как вы начнете укладывать пленку, стяжка должна быть уже ровной и без возможных изъянов. В некоторых случаях потребуется залить чистовую стяжку, что достичь идеально ровной поверхности пола. Не менее важно определить где будет расположен терморегулятор. Если ИК пленка будет укладываться в нескольких комнатах, то потребуется установить несколько терморегуляторов на разных стенах. В подготовительные работы также включается укладка теплоотражающего материала, например, можно использовать изолон. Раскатываете рулон по всей площади пола и фиксируете степлером или двусторонним скотчем. Каждый стык необходимо заклеить широким скотчем. В результате у вас должна получиться поверхность пола полностью застланной теплоотражающим материалом.

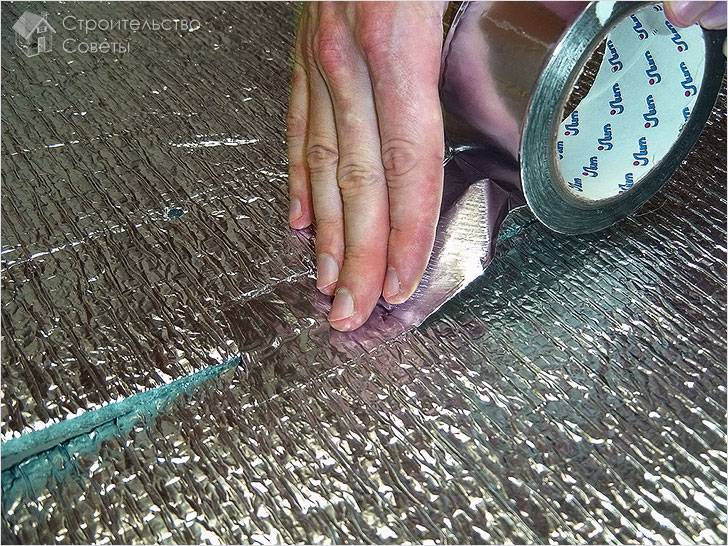

Стыковка теплоизоляции

Укладывать ИК обогрев под мебель и другие стационарные предметы запрещено. В противном случае увеличивается риск порчи греющего контура. Этот нюанс важно учитывать в начальных стадиях подготовки. Лучше всего сделать небольшой проект будущей раскладки полос ИК пленки.

Монтаж пленочного обогрева

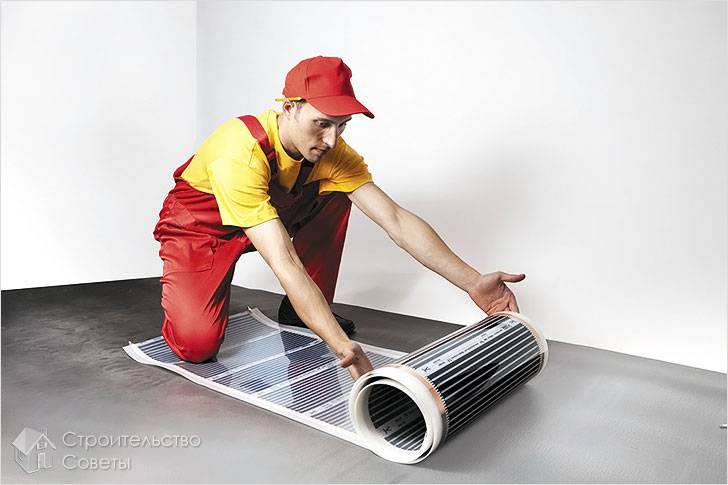

Монтаж пленочного обогрева

Первым делом необходимо инфракрасный теплый пол сверху теплоотражающей пленки. Убедитесь в том, что медные полосы направлены вниз. Если необходимо разрезать, то делайте это на четко указанном месте – пунктирная линия. При укладке делайте отступ от стены до 100 мм. Далее, осуществляется подключение и изоляция. Этот процесс очень важный и ответственный. Поэтому ниже предлагаем пошаговую инструкцию этого процесса:

  1. Каждое место разреза медной шины необходимо заизолировать битумной изоляцией. Она должна полностью перекрывать серебряные контакты, которые соединяют нагревательные полосы с медной шиной.
  2. Теперь устанавливаете контактные зажимы на места подсоединения провода.
  3. При помощи плоскогубцев зажимаете контакты на медную шину.
  4. Чтобы в процессе последующей работы не сместить пленку, фиксируете ее скотчем к теплоотражающей пленке.
  5. Далее, в зажимы вкладываете оголенные провода, которые аналогично фиксируются плоскогубцами.
  6. Каждое место подключение следует заизолировать. Здесь следует не спешить, так как все срезы и контакты должны покрываться битумной изоляцией. Проверьте несколько раз, а только потом переходите к очередному отрезку пленки.
  7. Под термопленку укладываете температурный датчик. Он также крепится битумной изоляцией. Под датчиком сделайте небольшой вырез, так вы сможете избежать бугров при укладке ламината. Чтобы провода не сместились и нигде не вылезли, зафиксируйте их скотчем.
  8. В завершение монтируете на запланированное место терморегулятор и подключаете провода согласно схеме, изображенной на обратной стороне устройства. Подключение к электрическому питанию рекомендуется делать через отдельный автомат на счетчике в щитке.

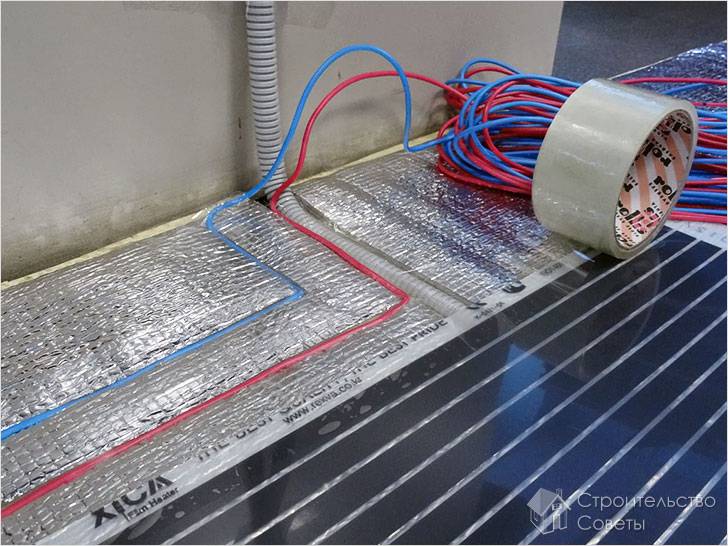

Подключение ИК пленки

При установке контактных зажимов, одна его сторона должна находиться сверху медной полосы, а другая внутри пленки.

Тестирование и укладка ламината

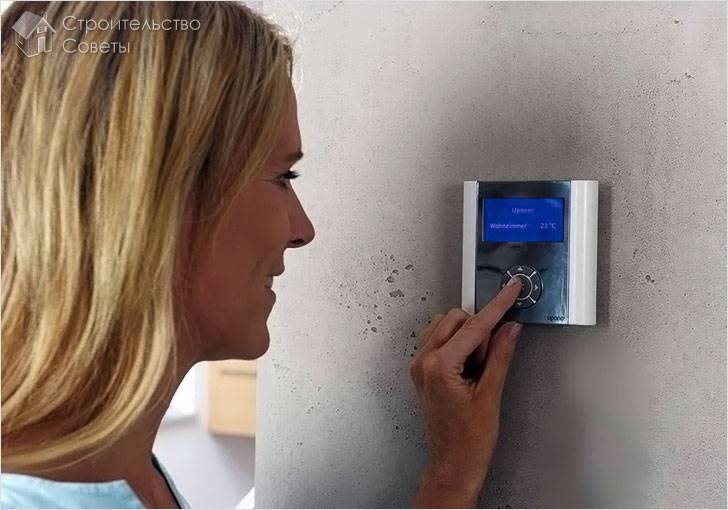

Тестирование обогрева

Когда все монтажные работы завершены необходимо протестировать обогрев пола. Включаете обогрев не выше 30 °С. При этом проверьте, греет ли каждая полоса ИК обогрева. Также убедитесь в том, что места соединения не греются и отсутствует искренние. Если все работает исправно, можно приступать к укладке ламината. Сверху пленки настилаете подложку или полиэтилен. В конце требуется аккуратно собрать ламинат. При этом следите за тем, чтобы не навредить термопленке. Вот и все, монтаж инфракрасного теплого пола завершен.

Запреты при эксплуатации ИК пола

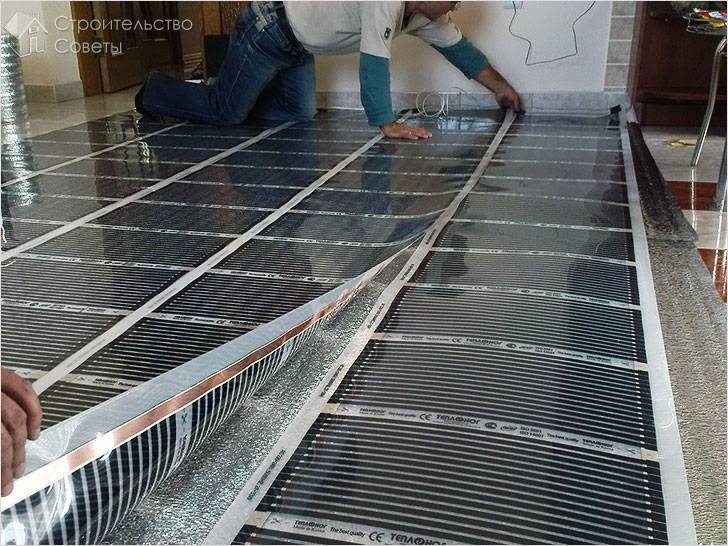

Запреты при эксплуатации ИК пола

Работая с термопленкой важно придерживаться всей технологии и последовательности работ, которая описана выше. Так, вы сможете лучшего результата без квалифицированной помощи. Но в этой работе существует несколько особенностей, несоблюдение которых может привести к плачевным результатам:

  • Не допускается укладывать пленочный обогрев в откровенно влажных помещениях. Ее эксплуатация допускается только в сухом помещении.
  • Нельзя перегибать пленку, а только скручивать в рулон.
  • Не разрешается делать отверстия в полотне.
  • Осуществлять монтаж без заземления.
  • Один цельный отрезок пленки не должен превышать 15 м.
  • Нельзя укладывать пленочный обогрев недалеко от нагревательных приборов, например, камин, печь, плиты и другие.

Итак, как мы увидели, соорудить напольный обогрев при помощи пленочного ИК пола возможно своими руками. При запуске отопления не спешите включать терморегулятор на максимум. Сначала добавляйте температуру постепенно и только спустя небольшое время обогревайте пол до комфортной для вас температуры. Мы уверены в том, что благодаря этой статье сможете разобраться с тем, как сделать напольный обогрев с использованием инфракрасного обогрева. Если у вас уже имеется опыт в выполнении таких работ, то пишите комментарии в конце этой статьи.

Видео

Из следующего видеоматериала, вы больше узнаете о тонкостях укладки инфракрасного теплого пола своими руками:
