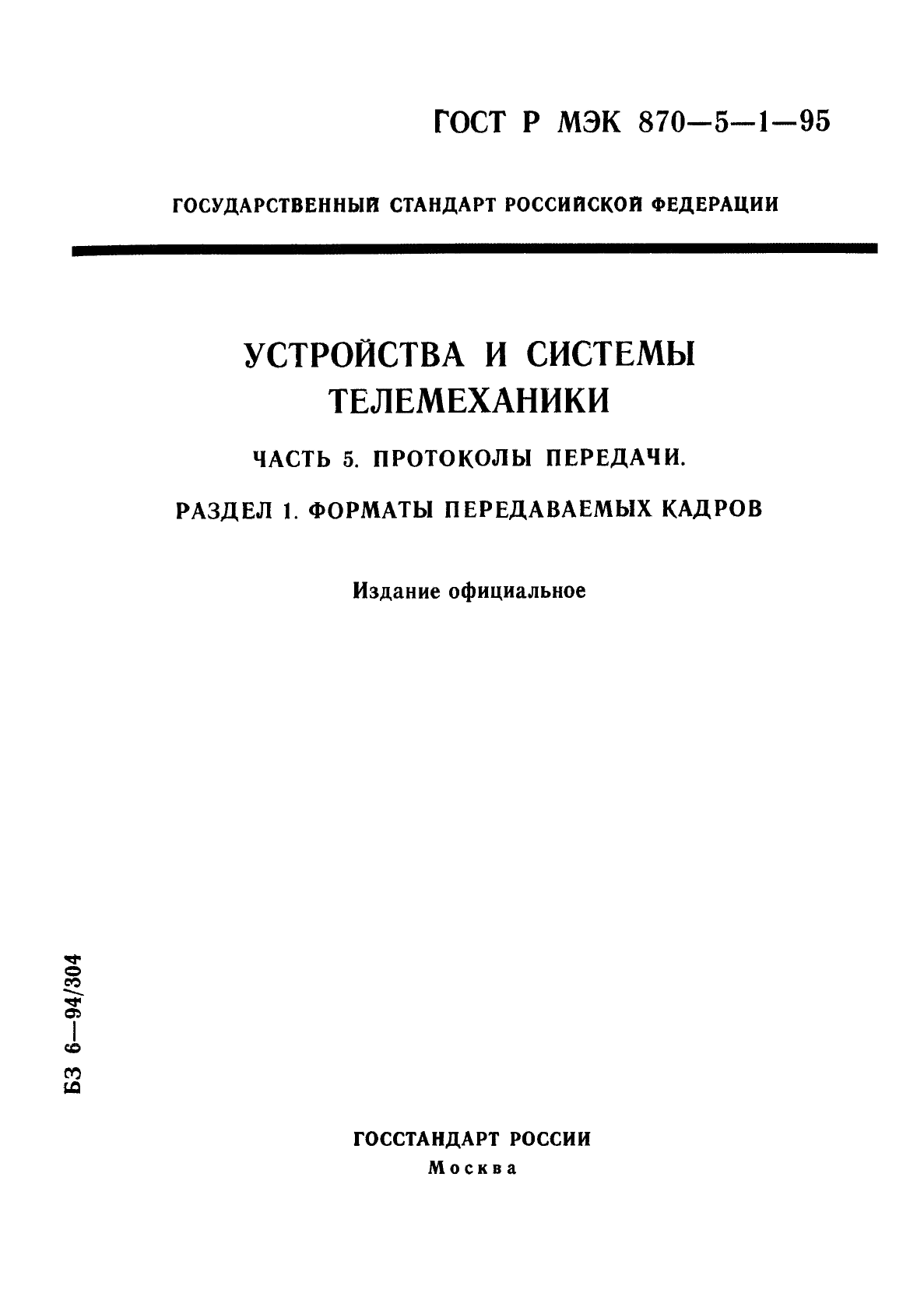

ГОСТ Р МЭК 870-5-1-95
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА И СИСТЕМЫ ТЕЛЕМЕХАНИКИ
ЧАСТЬ 5. ПРОТОКОЛЫ ПЕРЕДАЧИ. РАЗДЕЛ 1. ФОРМАТЫ ПЕРЕДАВАЕМЫХ КАДРОВ
Издание официальное
БЗ 6—94/304
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р МЭК 870-6-1-95

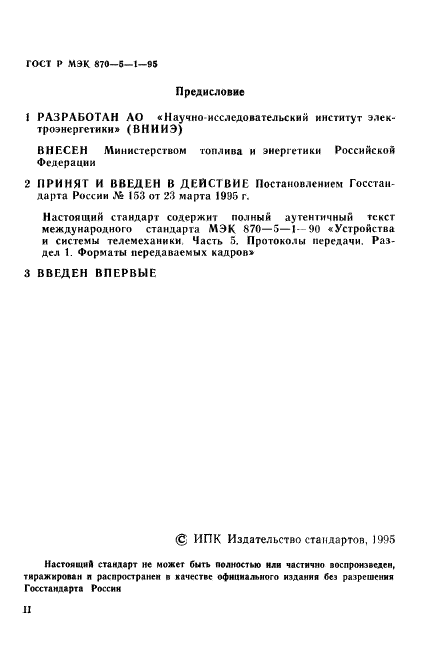

Предисловие
1 РАЗРАБОТАН АО «Научно-исследовательский институт электроэнергетики» (ВНИИЭ)
ВНЕСЕН Министерством топлива и энергетики Российской Федерации
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России № 153 от 23 марта 1995 г.
Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 870— 5—1—90 «Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров»
3 ВВЕДЕН ВПЕРВЫЕ
(g; ИПК Издательство стандартов, 1995
Настоящий стандарт не может быть полностью идя частично воспроизведен, тиражирован л распространен в качестве официального издания без разрешения Госстандарта России
II
ГОСТ Р МЭК 870-5-1-95

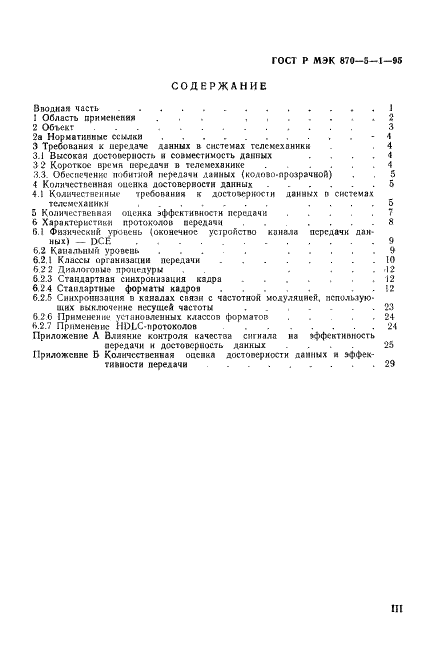

СОДЕРЖАНИЕ
Вводная часть………….1
1 Область применения … …….2
2 Объект……………………..3
2а Нормативные ссылки……….*4
3 Требования х иередаче данных в системах телемеханики . . 4
3.1 Высокая достоверность и совместимость данных …. 4
3 2 Короткое время передачи в телемеханике……4
3.3. Обеспечение побитой несдачи данных (кодово-прозрачной) . . 5
4 Количественная оценка достоверности данных……5
4.1 Количественные требования к достоверности данных в системах
телемеханики ……. …. 5
5 Количественная оценка эффективности передачи…..7
6 Характеристики протоколов передачи…….8
6.1 Физический уровень (оконечное устройство канала передачи данных) — DC.E…………9
6.2 Канальный уровень……………9
6.2.J Классы организации передачи……..10
62 2 Диалоговые процедуры . . … 12
6.2.3 Стандартная синхронизация кадра…….12
6 24 Стандартные форматы кадром……….. !2
6.2.5 Синхронизация в каналах связи с частотной модуляцией, использующих выключение несущей частоты …….23
6.26 Применение установленных классов форматов…..24
*>.2.7 Применение HDLC-протохолов …….24
Приложение А Влияние контроля качества сигнала на эффективность
передачи и достоверность данных …. 25
Приложение Б Количественная оценка достоверности данных и эффективности передачи ……..29
III

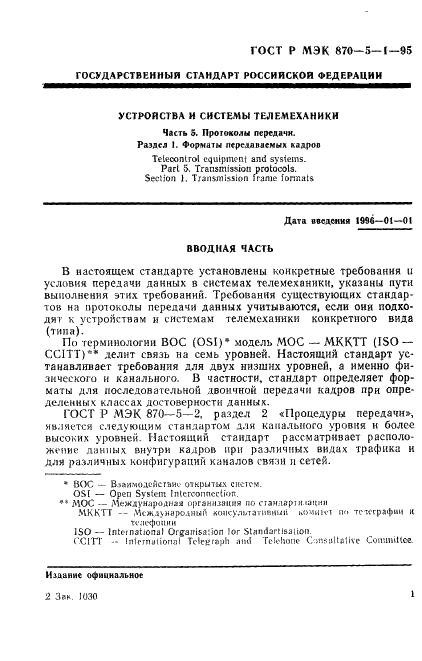

ГОСТ Р МЭК 870-5-1-95 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА И СИСТЕМЫ ТЕЛЕМЕХАНИКИ
Часть S. Протоколы передачи.
Раздел I. Форматы передаваемых кадров
Telecontrol equipment and systems.
Part 5. Transmission protocols.
Section 1. T/ansmiiSion irame formats
Дата введения 1956-01— 01
ВВОДНАЯ ЧАСТЬ
В настоящем стандарте установлены конкретные требования и условия передачи данных в системах телемеханики, указаны пути выполнения этих требований. Требования существующих стандартов на протоколы передачи данных учитываются, если они подходят к устройствам и системам телемеханики конкретного вида (типа).
По терминологии ВОС (OSI)* модель МОС — МККТТ (ISO — СС1ТТ)** делит связь на семь уровней. Настоящий стандарт устанавливает требования для двух низших уровней, а именно физического и канального. В частности, стандарт определяет форматы для последовательной двоичной передачи кадров при определенных классах достоверности данных.
ГОСТ Р МЭК 870-5-2, раздел 2 «Процедуры передачи:», является следующим стандартом для канального уровня и более высоких уровней. Настоящий стандарт рассматривает располо-жеиие данных внутри кадров при различных видах трафика н для различных конфигураций каналов связи и сетей.
» ВОС — Влаимодейсгаш открытых систем.
OS! — Open System Interconnection.
** МОС — Международна* организация по стандартизации
МККТТ — Международный консультативный ьочин-т по те «трафик и телефонии
ISO — International Organisation !or Stamiartlsaiion
(’.cm — Inlrrnaiionnl Tcletjraph and Telehone Consultative Committee.
Изаание официальное
1
■2 Зги. 1030
ГОСТ Р МЭК 870-5-1—Р5

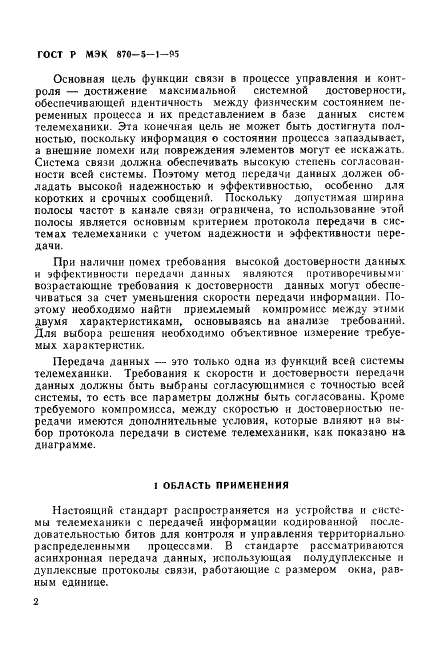

Основная цель функции связи в процессе управления и контроля — достижение максимальной системной достоверности,.
обеспечивающей идентичность между физическим состоянием переменных процесса и их представлением в базе данных систем телемеханики. Эта конечная цель не может быть достигнута полностью, поскольку информация о состоянии процесса запаздывает, а внешние помехи или повреждения элементов могут ее искажать. Система связи должна обеспечивать высокую степень согласованности всей системы. Поэтому метод передачи данных должен обладать высокой надежностью и эффективностью, особенно для коротких и срочных сообщений. Поскольку допустимая ширина полосы частот в канале связи ограничена, то использование этой полосы является основным критерием протокола передачи в системах телемеханики с учетом надежности и эффективности передачи.
При наличии помех требования высокой достоверности данных и эффективности передачи данных являются противоречивыми возрастающие требования к достоверности данных могут обеспечиваться за счет уменьшения скорости передачи информации. Поэтому необходимо найти приемлемый компромисс между этими двумя характеристиками, основываясь на анализе требований. Для выбора решения необходимо объективное измерение требуемых характеристик.
Передача данных — это только одна из функций всей системы телемеханики. Требования к скорости и достоверности передачи данных должны быть выбраны согласующимися с точностью всей системы, то есть все параметры должны быть согласованы. Кроме требуемого компромисса, между скоростью и достоверностью передачи имеются дополнительные условия, которые влияют на выбор протокола передачи в системе телемеханики, как показано на диаграмме.
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на устройства и системы телемеханики с передачей информации кодированной последовательностью битов для контроля и управления территориально распределенными процессами. В стандарте рассматриваются асинхронная передача данных, использующая полудуплексные и дуплексные протоколы связи, работающие с размером окна, равным единице.
2

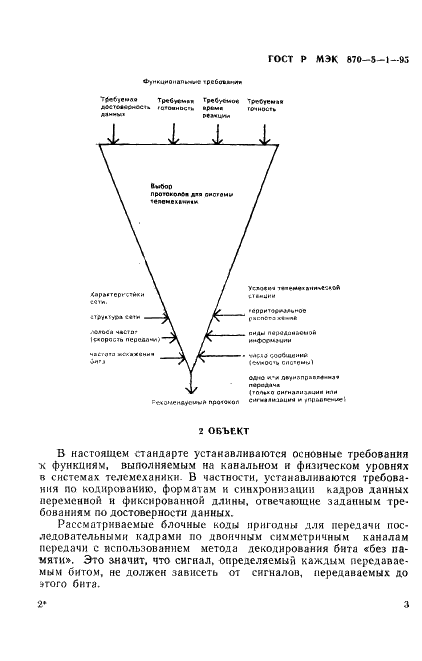

ГОСТ Р мэк 870-5-1— М
в>,и».иион«п*««-е ipcCo»»»w»
|
Тй*6)ем«« т,кс»*«.. Гр«6ус~о« Т(^,ем,« I и *ои и ос* ь шри**т ГСпио6«ь Л******1 ммиим |
|
|
2 OBbF.KT |
В настоящем стандарте устанавливаются основные требования х функциям, выполняемым на канальном и физическом уровнях в системах телемеханики. В частности, устанавливаются требования по кодированию, форматам и синхронизании кадров данных переменной и фиксированной длины, отвечающие заданным требованиям по достоверности данных.
Рассматриваемые блочные коды пригодны для передачи последовательными кадрами по двоичным симметричным каналам передачи с использованием метода декодирования бита «без памяти». Это значит, что сигнал, определяемый каждым передаваемым битом, не должен зависеть от сигналов, передаваемых до sroro бита.
2*
3
ГОСТ Р МЭК 870-5-1-95

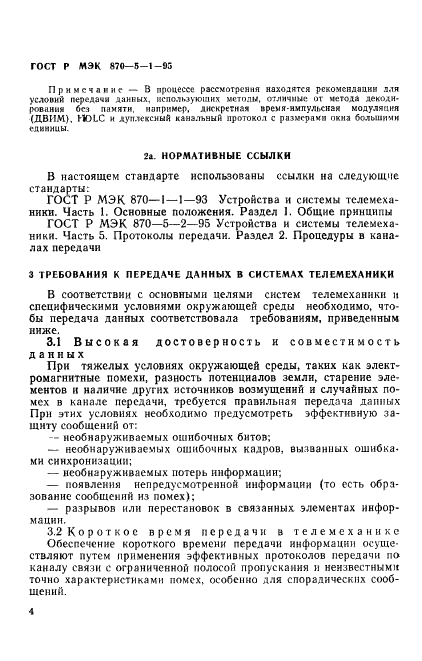

Примечание — В процессе рассмотрения находятся рекомендации лля условий передачи данных, используют их методы, отличим»; ОТ метода декодирования без памяти, например, дискретная времянмпульснак модуляция (ДВИМ), HOLC и дуплексный канальный протокол с размерами окна большими единицы.
2а. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р МЭК 870-1 — 1—93 Устройства и системы телемеханики. Часть 1. Основные положения. Раздел I. Общие принципы
ГОСТ Р МЭК 870-5-2-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 2. Процедуры в каналах передачи
3 ТРЕБОВАНИЯ К ПЕРЕДАЧЕ ДАННЫХ В СИСТЕМАХ ТЕЛЕМЕХАНИКИ
В соответствии с основными целями систем телемеханики и специфическими условиями окружающей среды необходимо, чтобы передача данных соответствовала требованиям, приведенным ниже.
3.1 Высокая достоверность и совместимость данных
При тяжелых условиях окружающей среды, таких как электромагнитные помехи, разность потенциалов земли, старение элементов и наличие других источников возмущений и случайных помех в канале передачи, требуется правильная передача данных При этих условиях необходимо предусмотреть эффективную защиту сообщений от:
— необнаруживаемых ошибочных битов;
— необнаруживаемых ошибочных кадров, вызванных ошибками синхронизации;
— необнаруживаемых потерь информации;
— появления непредусмотренной информации (то есть образование сообщений из помех);
— разрывов или перестановок в связанных элементах информации.
3.2 Короткое время передачи в телемеханике
Обеспечение короткого времени передачи информации осуществляют путем применения эффективных протоколов передачи по каналу связи с ограниченной полосой пропускания и неизвестными точно характеристиками помех, особенно для спорадических сообщений.
I ОСТ P МЭК 870-5-1-93

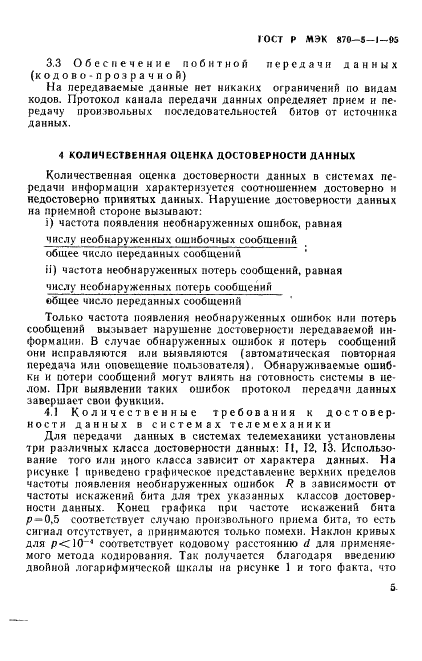

3.3 Обеспечение побитной передачи данных (кодово-прозрачной)
На передаваемые данные нет никаких ограничении по видам кодов. Протокол канала передачи данных определяет прием и передачу произвольных последовательностей битов от источника данных.
4 КОЛИЧЕСТВЕННАЯ ОЦЕНКА ДОСТОВЕРНОСТИ ДАННЫХ
Количественная оценка достоверности данных в системах передачи информации характеризуется соотношением достоверно н недостоверно принятых данных. Нарушение достоверности данных на приемной стороне вызывают:
i) частота появления необнаруженных ошибок, равная числу необнаруженных ошибочных сообщений общее число переданных сообщений
ii) частота необнаруженных потерь сообщений, равная числу необнаруженных потерь сообщений
общее число переданных сообщений
Только частота появления необнаруженных ошибок или потерь сообщений вызывает нарушение достоверности передаваемой информации. В случае обнаруженных ошибок и потерь сообщений они исправляются или выявляются (автоматическая повторная передача или оповещение пользователя). Обнаруживаемые ошибки и потери сообщений могут влиять на готовность системы в целом. При выявлении таких ошибок протокол передачи данных завершает свои функции.
4.1 Количественные требования к достоверности данных в системах телемеханики
Для передачи данных в системах телемеханики установлены три различных класса достоверности данных: II. 12, 13. Использование того или иного класса зависит от характера данных. На рисунке I приведено графическое представление верхних пределов частоты появления необнаруженных ошибок R в зависимости от частоты искажений бита для трех указанных классов достоверности данных. Конец графика при частоте искажений бита /7-0.5 соответствует случаю произвольного приема бита, то есть сигнал отсутствует, а принимаются только помехи. Наклон кривых для р< 10—1 соответствует кодовому расстоянию d для применяемого метода кодирования. Так получается благодаря введению двойной логарифмической шкалы на рисунке 1 и того факта, что
5
ГОСТ Р «ЭК 870-5 —i-S’»
/Г
ю°
ю
•I
w
1 »-*
L<
1
1 ю« I
§ Ю’,г ?
I М'»
I
5 <о'6
и
ю»в
ю
0.5 Р
|
-г -* |
|
■12 |
|||||||||||||||||||||||||||||||||||||||||||||
|

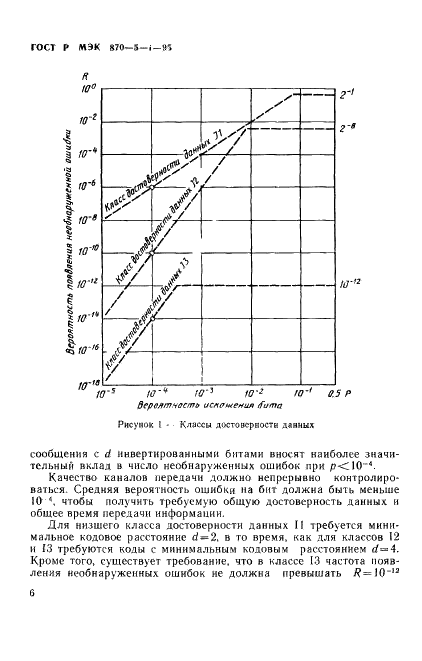

Ю’4 to* 10′г ГО’* depo/tmsac/vb некошеная /Гита Рисунок I • Классы достоверности длины* |
|||||||||||||||||||||||||||||||||||||||||||||||
сообщения с d инвертированными битами вносят наиболее значительный вклад в число необнаруженных ошибок при /?<10~4.
Качество каналов передачи должно непрерывно контролиро* ваться. Средняя вероятность ошибки на бит должна быть меньше ЮЛ чтобы получить требуемую общую достоверность данных и общее время передачи информации.
Для низшего класса достоверности данных II требуется минимальное кодовое расстояние d = 2. в то время, как для классов 12 и 13 требуются коды с минимальным кодовым расстоянием rf=4. Кроме того, существует требование, что в классе 13 частота появления необнаруженных ошибок не должна превышать /?=10_,э
6
ГОСТ Р МЭК 870-5— I—05

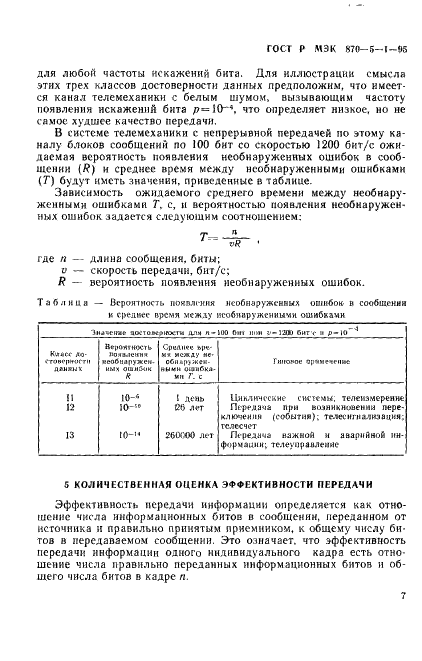

для любой частоты искажений бита. Для иллюстрации смысла этих трех классов достоверности данных предположим, что имеется канал телемеханики с белым шумом, вызывающим частоту появления искажений бита р= 10~\ что определяет низкое, но не самое худшее качество передачи.
В системе телемеханики с непрерывной передачей по этому каналу блоков сообщений по 100 бит со скоростью 1200 бит/с ожидаемая вероятность появлеиня необнаруженных ошибок в сообщении (/?) и среднее время между необнаруженными ошибками (7″) будут иметь значения, приведенные в таблице.
Зависимость ожидаемого среднего времени между необнаруженными ошибками Т. с, и вероятностью появления необнаруженных ошибок задается следующим соотношением:
где п — длина сообщения, биты; v — скорость передачи, бит/с;
R — вероятность появления необнаруженных ошибок.
|
Т а О л и и я — Вероятность появления необнаруженных ошибок в сообщении и среднее время между необнаруженными ошибками |
|||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
|
5 КОЛИЧЕСТВЕННАЯ ОЦЕНКА ЭФФЕКТИВНОСТИ ПЕРЕДАЧИ |
|||||||||||||||||||||||||||||||
Эффективность передачи информации определяется как отношение числа информационных битов в сообщении, переданном от источника и правильно принятым приемником, к общему числу битов в передаваемом сообщении. Это означает, что эффективность передачи информации одного индивидуального кадра есть отношение числа правильно переданных информационных битов и общего числа битов в кадре п.
7
ГОСТ Р МЭК 870—S —»-!«
где к — число информационных битов в кадре; q — вероятность правильного приема бита; п — общее число битов в кадре, включай маркер и биты контроля ошибок.
Величина q выражается через частоту искажения бита р (отношение числа принятых искажений битов к общему числу переданных битов) как

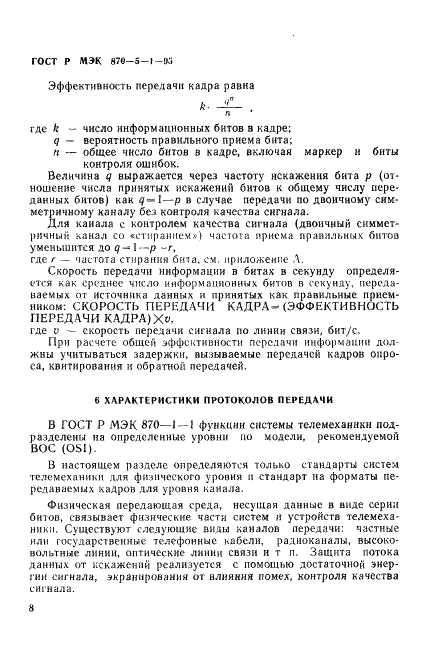

Эффективность передачи кадра равна
Для канала с контролем качества сигнала (двоичный симметричный канал со «стиранием») частота приема правильных битов уменьшится до q-> 1 —р -г,
где г — частота стирания бита. см. приложение Л.
Скорость передачи информации в битах в секунду определяется как среднее число информационных битов в секунду, передаваемых от источника данных и принятых как правильные приемником: СКОРОСТЬ ПЕРЕДАЧИ КАДРА-(ЭФФЕКТИВНОСТЬ ПЕРЕДАЧИ КАДРА)X»,
где v — скорость передачи сигнала по линии связи, бнт/с.
При расчете обшей эффективности передачи информации должны учитываться задержки, вызываемые передачей кадров опроса, квитирования и обратной передачей.
6 ХАРАКТЕРИСТИКИ ПРОТОКОЛОВ ПЕРЕДАЧИ
В ГОСТ Р МЭК 870-1 — 1 функции системы телемеханики подразделены на определенные уровни по модели, рекомендуемой ВОС (OSI).
В настоящем разделе определяются только стандарты систем телемеханики для физического уровня и стандарт на форматы передаваемых кадров для уровня канала.
Физическая передающая среда, несущая данные в виде серии битов, связывает физические части систем и устройств телемеханики. Существуют следующие виды каналов передачи: частные или государственные телефонные кабели, радиоканалы, высоковольтные линии, оптические линии связи и т п. Защита потока данных от искажений реализуется с помощью достаточной энергии сигнала, экранирования от влияния помех, контроля качества сигнала.
ГОСТ Р МЭК 870-5-1-95

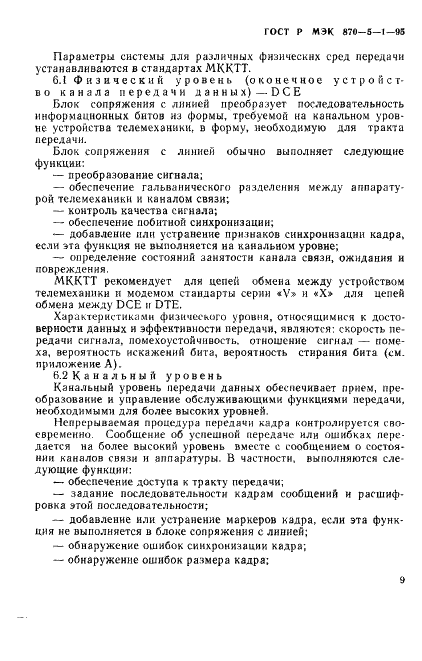

Параметры системы для различных физических сред передачи устанавливаются в стандартах МККТТ.
6.1 Физический уровень (оконечное устройство канала передачи данных) —DCE
Блок сопряжения с линией преобразует последовательность информационных битов из формы, требуемой на канальном уровне устройства телемеханики, в форму, необходимую для тракта передачи.
Блок сопряжения с линией обычно выполняет следующие функции:
— преобразование сигнала;
— обеспечение гальванического разделения между аппаратурой телемеханики к каналом связи;
— контроль качества сигнала;
— обеспечение побитной синхронизации;
— добавление или устранение признаков синхронизации кадра, если эта функция не выполняется на канальном уровне;
— определение состояний занятости канала связи, ожидания и повреждения.
МККТТ рекомендует для цепей обмена между устройством телемеханики и модемом стандарты серии «V» и «X* для цепей обмена между DCE и DTE.
Характеристиками физического уровня, относящимися к достоверности данных и эффективности передачи, являются: скорость передачи сигнала, помехоустойчивость, отношение сигнал — помеха, вероятность искажений бита, вероятность стирания бита (см. приложение А).
6.2 К а и а л ь н ы ft уровень
Канальный уровень передачи данных обеспечивает прием, преобразование и управление обслуживающими функциями передачи, необходимыми для более высоких уровней.
Непрерываемая процедура передачи кадра контролируется своевременно. Сообщение об успешной передаче или ошибках передается на более высокий уровень вместе с сообщением о состоянии каналов связи и аппаратуры. В частности, выполняются следующие функции:
— обеспечение доступа к тракту передачи;
— задание последовательности кадрам сообщений и расшифровка этой последовательности;
— добавление или устранение маркеров кадра, если эта функция не выполняется в блоке сопряжения с линией;
— обнаружение ошибок синхронизации кадра;
— обнаружение ошибок размера кадра:
ГОСТ Р МЭК 870-5-1-95
— контроль искажений сигнала, если эта функция не выполняется в блоке сопряжения с линией;
— определение кадров, адресованных вызываемой станции;
— предупреждение передачи со станции без необходимых интервалов;
— защита сообщений от потерь и ошибок в пределах заданной достоверности данных путем формирования кадров с обнаружением ошибки, указанием обнаруженных ошибок и управлением соответствующими процедурами исправления ошибок;
— сообщение об устойчивых ошибках передачи;
— сообщение о состоянии конфигурации линии связи; Примечание — Информационные! поля в телемеханических кадрах
обычно содержат от одного до нескольких сотен байтов;
— переключение на резервный канал, при необходимости;
— поддержание функций запуска и эксплуатации.

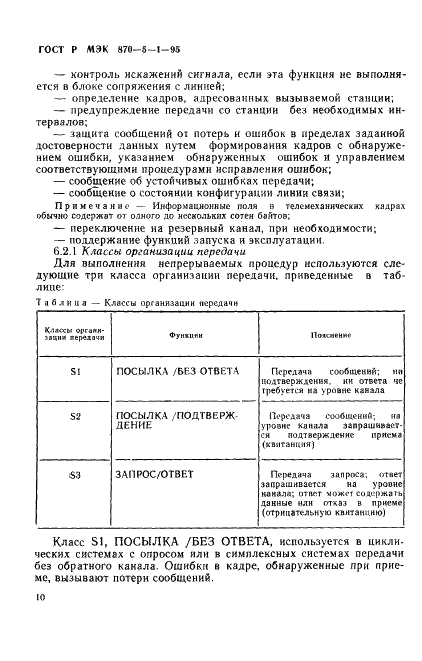

6.2.1 Классы организации передачи
Для выполнения непрерываемых процедур используются следующие три класса организации передачи, приведенные в таблице:
|
7 п б д и и а — Классы организации передачи |
||||||||||||
|
Класс S1, ПОСЫЛКА /БЕЗ ОТВЕТА, используется в циклических системах с опросом или в симплексных системах передачи без обратного какала. Ошибки в кадре, обнаруженные при приеме, вызывают потери сообщений.
ю
ГОСТ Р «ЭК 870-5-1-95

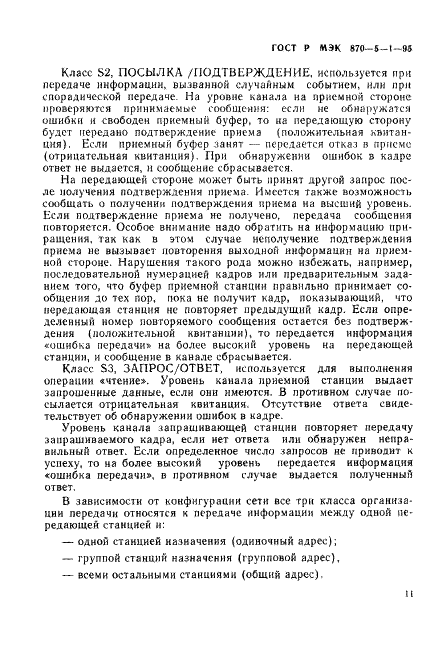

Класс S2, ПОСЫЛКА /ПОДТВЕРЖДЕНИЕ, используется при передаче информации, вызванной случайным событием, или при спорадической передаче. На уровне канала на приемной стороне проверяются принимаемые сообщения: если не обнаружатся ошибки и свободен приемный буфер, то на передающую сторону будет передано подтверждение приема (положительная квитанция). Если приемный буфер занят — передается отказ в приеме (отрицательная квитанция). При обнаружении ошибок в кадре ответ не выдается, и сообщение сбрасывается.
На передающей стороне может быть принят другой запрос после получения подтверждения приема. Имеется также возможность сообщать о получении подтверждения приема на высший уровень. Если подтверждение приема не получено, передача сообщения повторяется. Особое внимание надо обратить на информацию приращения. так как в этом случае неполучение подтверждения приема не вызывает повторения выходной информации на приемной стороне. Нарушения такого рода можно избежать, например, последовательной нумерацией кадров или предварительным заданием того, что буфер приемной станции правильно принимает сообщения до тех пор, пока не получит кадр, показывающий, что передающая станция не повторяет предыдущий кадр. Если определенный номер повторяемого сообщения остается без подтверждения (положительной квитанции), то передается информация «ошибка передачи* на более высокий уровень на передающей станции, и сообщение в канале сбрасывается.
Класс S3, ЗАПРОС/ОТВЕТ, используется для выполнения операции «чтение». Уровень канала приемной станции выдаст запрошенные данные, если они имеются. В противном случае посылается отрицательная квитанция. Отсутствие ответа свидетельствует об обнаружении ошибок в кадре.
Уровень канала запрашивающей станции повторяет передачу запрашиваемого кадра, если нет ответа или обнаружен неправильный ответ. Если определенное число запросов не приводит к успеху, то на более высокий уровень передается информация «ошибка передачи*, в противном случае выдается полученный ответ.
В зависимости от конфигурации сети все три класса организации передачи относятся к передаче информации между одной передающей станцией н:
— одной станцией назначения (одиночный адрес);
— группой станинн назначения (групповой адрес),
— всеми остальными станциями (общий адрес).
II
ГОСТ Р МЭК 870-5-1-95

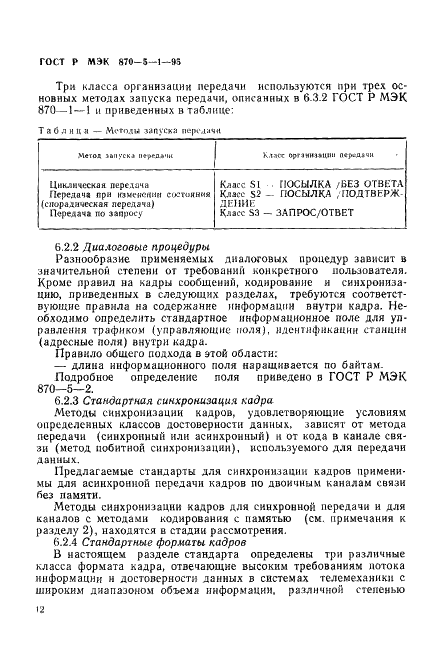

Три класса организации передачи используются при трех основных методах запуска передачи, описанных в 6 3.2 ГОСТ Р МЭК 870-1 — 1 и приведенных в таблице:
|
Таблица — Ме»оды запуска передачи |
||||
|
6.2.2 Диалоговые процедуры
Разнообразие применяемых диалоговых процедур зависит в значительной степени от требований конкретного пользователя. Кроме правил на кадры сообщений, кодирование и синхронизацию, приведенных в следующих разделах, требуются соответствующие правила на содержание информации внутри кадра. Необходимо определить стандартное информационное поле для управления трафиком (управляющие ноля), идентификации станции (адресные поля) внутри кадра.
Правило общего подхода в этой области:
— длина информационного поля наращивается по байтам.
Подробное определение поля приведено в ГОСТ Р МЭК 870-5-2.
6.2.3 Стандартная синхронизация кадра
Методы синхронизации кадров, удовлетворяющие условиям определенных классов достоверности данных, зависят от метода передачи (синхронный или асинхронный) и от кода в канале связи (метод побитной синхронизации), используемого для передачи данных.
Предлагаемые стандарты для синхронизации кадров применимы для асинхронной передачи кадров по двоичным каналам связи Лез памяти.
Методы синхронизации кадров для синхронной передачи и для каналов с методами кодирования с памятью (см. примечания к разделу 2), находятся в стадии рассмотрения.
6.2.4 Стандартные форматы кадров
Б настоящем разделе стандарта определены три различные класса формата кадра, отвечающие высоким требованиям потока информации н достоверности данных в системах телемеханики с широким диапазоном объема информации, различной степенью

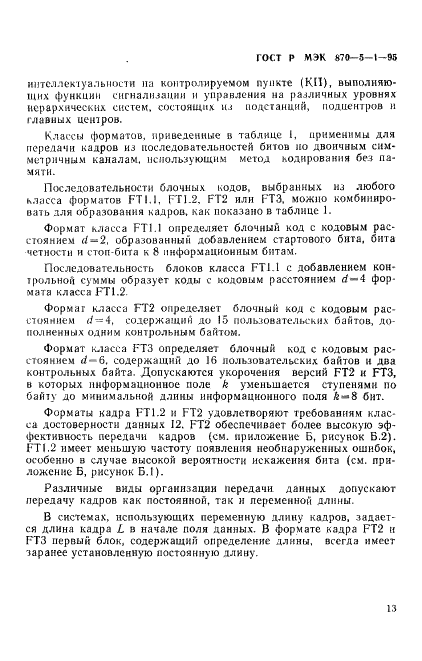

ГОСТ Р МЗК 870-5-1-95
интеллектуальности па контролируемом пункте (KII), выполняющих функции сигнализации и управления на различных уровнях иерархических систем, состоящих из подстанций, подиентров н главных центров.

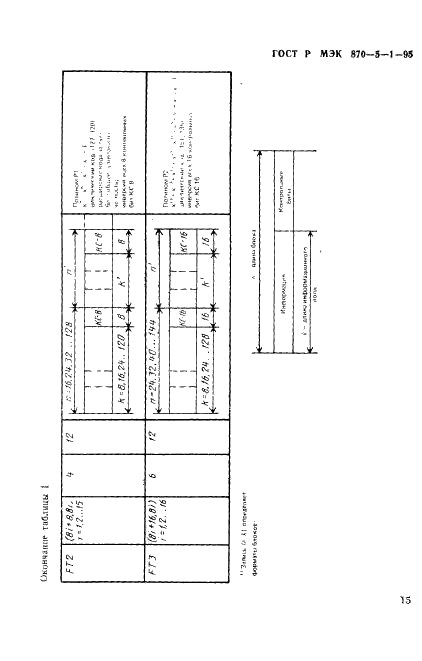

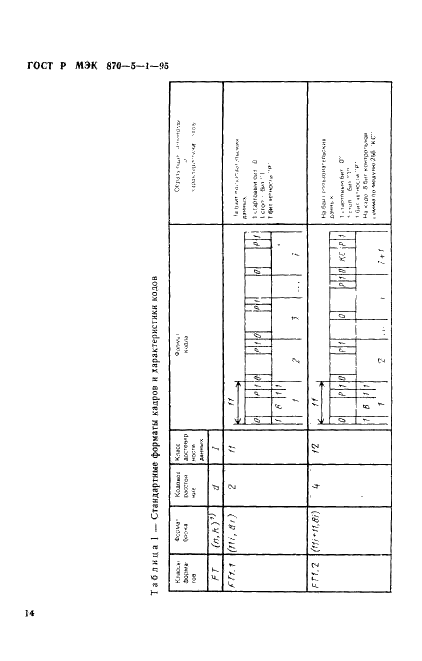

Классы форматов, приведенные в таблице I, применимы для передачи кадров из последовательностей битов но двоичным симметричным каналам, использующим метод кодирования без памяти.
Последовательности блочных кодов, выбранных из любого класса форматов ГТl.l, FT 1.2, FT2 или FT3, можно комбинировать для образования кадров, как показано в таблице 1.

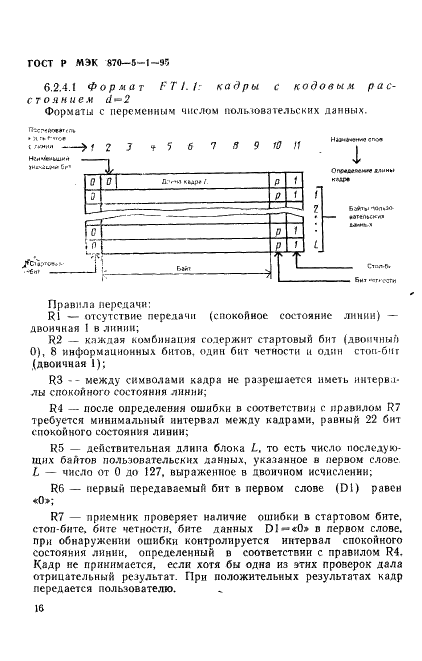

Формат класса FT1.I определяет блочный код с кодовым расстоянием
Последовательность блоков класса FT 1.1 с добавлением контрольной суммы образует коды с кодовым расстоянием d—4 формата класса FT1.2.
Формат класса FT2 определяет блочный код с кодовым расстоянием
Формат класса FT3 определяет блочный код с кодовым расстоянием rf—6. содержащий до 16 пользовательских байтов и два контрольных байта. Допускаются укорочения версий FT2 и FT3, в которых информационное поле к уменьшается ступенями по байту до минимальной длины информационного поля £-8 бит.

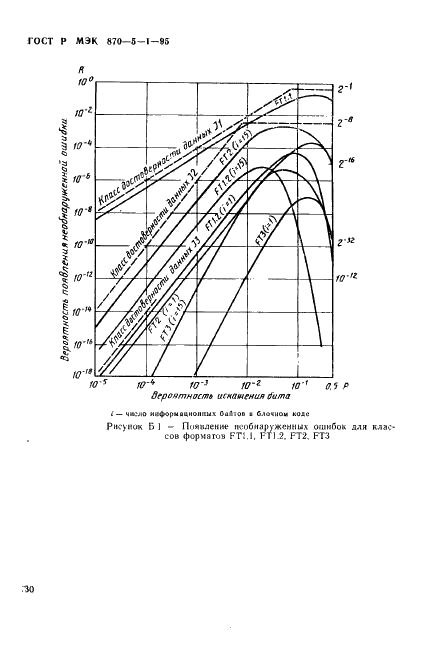

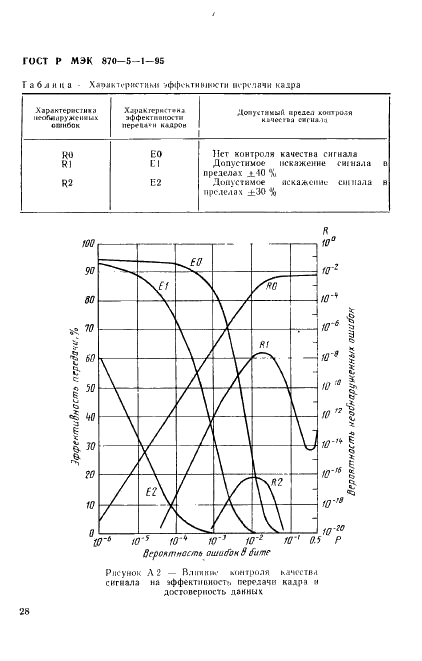

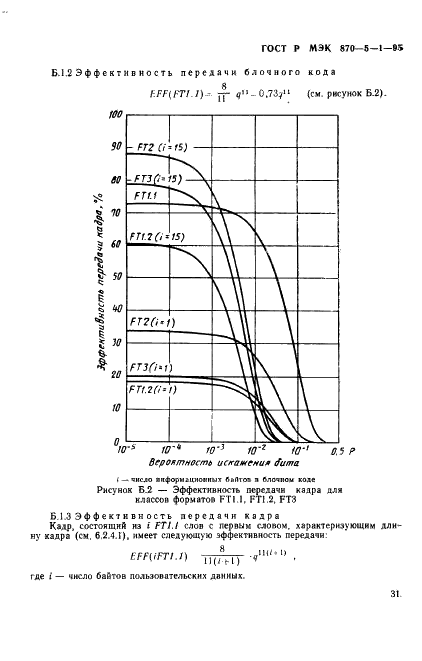

Форматы кадра FT1.2 и FT2 удовлетворяют требованиям класса достоверности данных 12. FT2 обеспечивает более высокую эффективность передачи кадров (см. приложение Б, рисунок Б.2). FTI.2 имеет меньшую частоту появления необнаруженных ошибок, особенно в случае высокой вероятности искажения бита (см. приложение Б, рисунок Б.1).
Различные виды организации передачи данных допускают передачу кадров как постоянной, так и переменной длины.

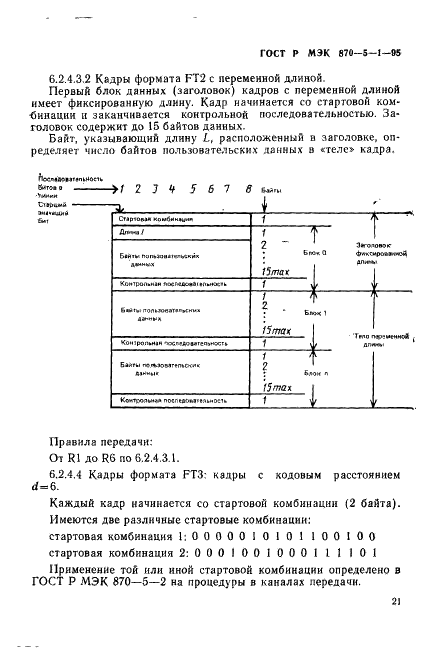

В системах, использующих переменную длину кадров, задается длина кадра L в начале поля данных. В формате кадра FT2 к FT3 первый блок, содержащий определение длины, всегда имеет заранее установленную постоянную длину.
13
ГОСТ Р МЭК 870-5-1-93
X ✓
•1
*»
—
5 ?
4 —
2 S — :
s*
fe-Ml 17 I 1НЧ
e • j с
Hi?!
и
гг. i Hi ?■ £
= i — i
• I ^ V *
* < - - -
V
Л
3
о
*
X
X
u
II
а *
7Г
jtf
93
о.
C4
в
о
—
*
I
о
if
£
С.
ге
*
Cs»
cm
llli
a i
и
I
г*
=?
х
«=:
о
п
н
<
Л
IS
t..
u.
14
1
ГОСТ Р МЭК 870-5-1-95
|
Окинчаипг таблицы |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
>5
ГОСТ Р МЭК 870-5-1-95
6.2.4.1 Формат PTI.tr кадры с кодовым расстоянием d~2
Форматы с переменным числом пользовательских данных.
|
Пъс?*1У**т,.1к » н с — — Нги*лсмии*м Ст’ 12 1 ч ч 9 W И Наимчш «по* |
|
Правила передачи:
R1 — отсутствие передачи (спокойное состояние линии) — двоичная I в линии;
R2 — каждая комбинация содержит стартовый бит (двоичный 0), 8 информационных битов, один бит четности и один стоп-биг (двоичная I);
R3 — между символами кадра не разрешается иметь интервалы спокойного состояния линии;
R4 — после определения ошибки в соответствии с правилом R7 требуется минимальный интервал между кадрами, равный 22 бит спокойного состояния линии;
R5 — действительная длина блока L, то есть число последующих байтов пользовательских данных, указанное в первом слове L — число от 0 до 127, выраженное в двоичном исчислении;
R6 — первый передаваемый бит в первом слове (D1) равен «0»;
R7 — приемник проверяет наличие ошибки в стартовом бите, стоп-бите, бите четности, битс данных DI— «0» в первом слове, при обнаружении ошибки контролируется интервал спокойного состояния линии, определенный в соответствии с правилом R4. Кадр не принимается, если хотя бы одна из этих проверок дала отрицательный результат. При положительных результатах кадр передается пользователю.
ГОСТ Р МЭК К70-б-1-*5

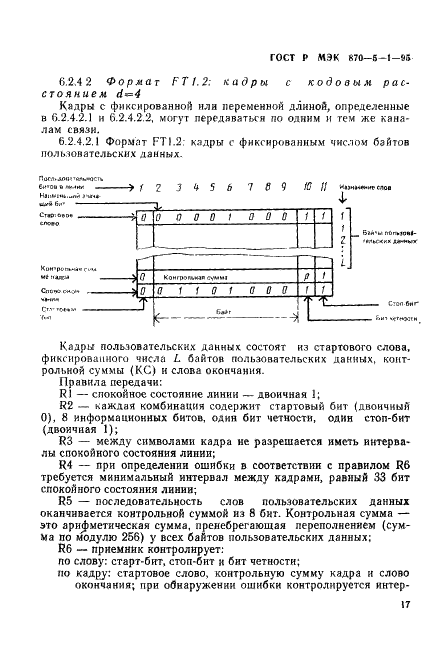

6.2.4 2 Формат FT 1.2: кадры с кодовым расстоянием d*=4
Кадры с фиксированной или переменной длиной, определенные н 6.2.4.2.1 н 6.2.4.2 2, могут передаваться по одним и тем же каналам связи.
6.2.4.2.1 Формат FTI.2; кадры с фиксированным числом байтов пользовательских данных.
|
Пооьдемпуыаостъ evott ь •*-«** — %Uf* 6f* ■ “ Crwo о*г>* — СП09* Kl)M*p&nfc»MV ГC*V4 4t илКЛЛ СпО*ЮС4ЦЛ «НА- С»’- — — ‘Л-1 |
—51 |

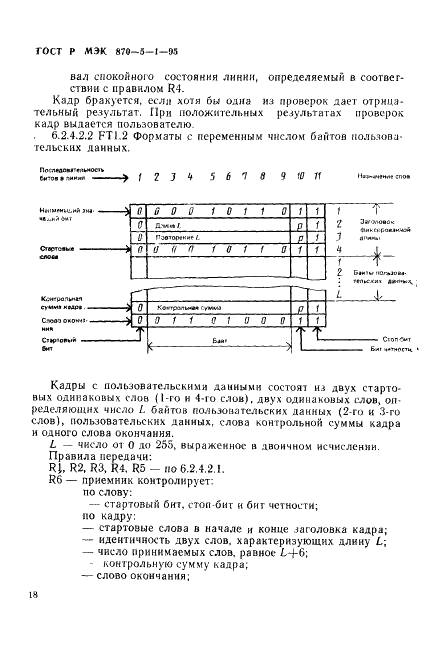

•>.|>Н Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
|
