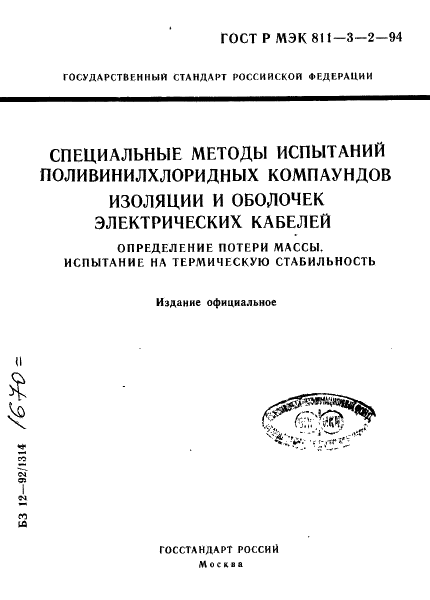

ГОСТ Р МЭК 811-3-2-94
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СПЕЦИАЛЬНЫЕ МЕТОДЫ ИСПЫТАНИЙ ПОЛИВИНИЛХЛОРИДНЫХ КОМПАУНДОВ ИЗОЛЯЦИИ И ОБОЛОЧЕК ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ
ОПРЕДЕЛЕНИЕ ПОТЕРИ МАССЫ. ИСПЫТАНИЕ НА ТЕРМИЧЕСКУЮ СТАБИЛЬНОСТЬ
Издание официальное
$
ГОССТАНДАРТ РОССИИ Москва
УДК 621.3.в1в.9.001.4:006.Я54 Группа F49
государственный СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СПЕЦИАЛЬНЫЕ МЕТОДЫ ИСПЫТАНИИ ПОЛИВИНИЛХЛОРИДНЫХ КОМПАУНДОВ ИЗОЛЯЦИИ И ОБОЛОЧЕК ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ Определение потерн массы Испыкнме на термическую стабильность
ГОСТ Р мэк 811— 3—2—94
Methods specific to PVC compounds of insulatinq and sheathing materials of elect lie cab4*s Loss оГ mass test. Thermal stability test
ОКСТУ 350У
Дата введения 1995—01—01
1. ОБЛАСТЬ РАСПРОСТРАНЕНИЯ
Настоящий стандарт распространяется на методы испытаний полимерных материалов изоляции и оболочек электрических кабелей. проводов и шнуров для распределения энергии и связи, включая судовые кабели, и устанавливает методы определения потери массы и испытания на термическую стабильность, применяемые для поливинилхлоридных компаундов.
Требования настоящего стандарта являются обязательными.
2. УСЛОВИЯ ИСПЫТАНИИ
■ Условия испытании, не установленные настоящим стандартом .(температура, продолжительность испытаний и т. д.), должны быть указаны в нормативно-технической документации (НТД) на кабельные изделия конкретных видов.
Любые требования к испытаниям, установленные в настоящем стандарте, могут быть изменены в НТД на кабельные изделия конкретных рндов. в зависимости от их особенностей.
Издание официальное
© Издательство стандартов, 1994
Настоящий стандарт в* *о*ет быть полностью н.1м частично воспроизведен, тиражирован и распространен и качестве официального издания бел разрешении Госстандарта России

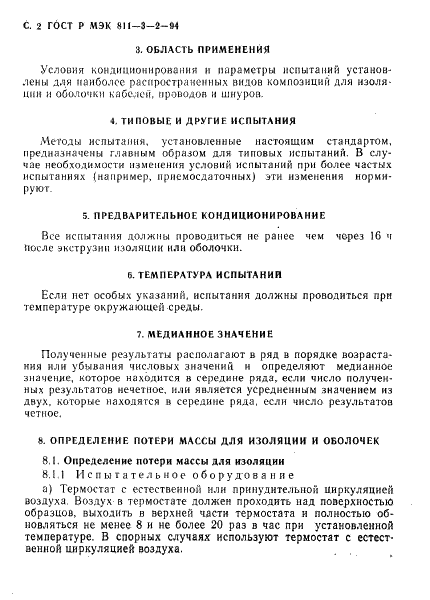

С. 2 ГОСТ Р МЭК 811-3-2-М
3. ОБЛАСТЬ ПРИМЕНЕНИЯ
Условия кондиционирования н параметры испытаний установлены дли наиболее распространенных видов композиций для изоляции и оболочки кабелей, проводов и шнуров.
4. ТИПОВЫЕ И ДРУГИЕ ИСПЫТАНИЯ
Методы испытания, установленные настоящим стандартом, предназначены главным образом для типовых испытании. В случае необходимости изменения условий испытаний при более частых испытаниях (например, приемосдаточных) эти изменения нормируют.
5. ПРЕДВАРИТЕЛЬНОЕ КОНДИЦИОНИРОВАНИЕ
Все испытания должны проводиться не ранее чем через 16 ч после экструзии изоляции или оболочки.
6. ТЕМПЕРАТУРА ИСПЫТАНИИ
Если нет особых указаний, испытания должны проводиться при температуре окружающей среды.
7. МЕДИАННОЕ ЗНАЧЕНИЕ
Полученные результаты располагают в ряд в порядке возрастания или убывания числовых значений и определяют медианное значение, которое находится в середине ряда, если число полученных результатов нечетное, или является усредненным значением из двух, которые находятся в середине ряда, если число результатов четное.
ё. ОПРЕДЕЛЕНИЕ ПОТЕРИ МАССЫ ДЛЯ ИЗОЛЯЦИИ И ОБОЛОЧЕК
8,1. Определение потери массы для изоляции
8.1 I Испытательное оборудование
а) Термостат с естественной или принудительной циркуляцией воздуха. Воздух в термостате должен проходить над поверхностью образцов, выходить в верхней части термостата и полностью обновляться не менее 8 и не более 20 раз в час при установленной температуре. В спорных случаях используют термостат с естественной циркуляцией воздуха.

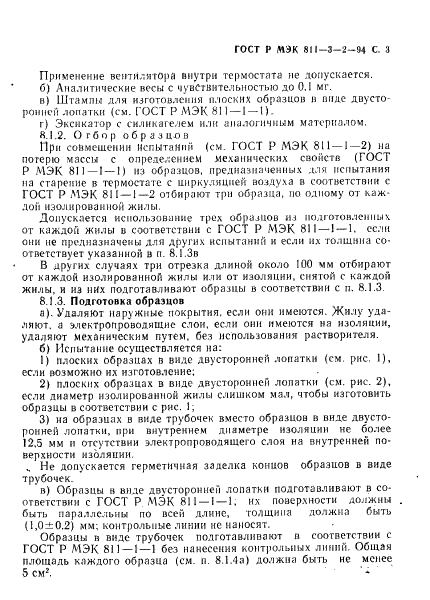

ГОСТ Р МЭК 811-3-2-94 С. 3
Применение вентилятора внутри термостата не допускается.
б) Аналитические весы с чувствительностью до 0.1 мг.
в) Штампы для изготовления плоских образцов и виде двусто-роннсП лопатки (см. [‘ОСТ Р МЭК 811—1 — 1).
г) Эксикатор с силикагелем или аналогичным материалом.
«.1.2. Отбор образцов
При совмещении Испытаний (см. ГОСТ Р МЭК 811 — 1—2) на потерю массы с определением механических свойств (ГОСТ Р МЭК 811-1 — 1) из образцов, предназначенных для испытания на старение в термостате с циркуляцией воздуха в соответствии с ГОСТ Р МЭК 811 —1—2 отбирают три образца, по одному от каждой изолированной жилы.
Допускается использование трех образное из подготовленных от каждой жилы в соответствии с ГОСТ Р МЭК 811 — 1 — 1. если они не предназначены для других испытаний и если их толщина соответствует указанной в п. 8.1.3в
В других случаях три отрезка длиной около 100 мм отбирают от каждой изолированной жилы или от изоляции, снятой с каждой жилы, и из них подготавливают образцы в соответствии с п. 8.1.3.
8.1.3. Подготовка образцов
а). Удаляют наружные покрытия, если они имеются. Жилу удаляют. а электропроводящие слои, если они имеются на изоляции, удаляют механическим путем, без использования растворителя.
б) Испытание осуществляется на:
1) плоских образцах в виде двусторонней лопатки (см. рис. I), если возможно их изготовление;
2) плоских образцах в виде двусторонней лопатки (см. рис. 2), если диаметр изолированной жилы слишком мал, чтобы изготовить образцы в соответствии с рис. 1;
3) на образцах в виде трубочек вместо образион в виде двусторонней лопатки, при внутреннем диаметре изоляции не более 12.5 мм и отсутствии электропроводящего слоя на внутренней поверхности нзоляиин.
„ Не допускается герметичная заделка концов образцов в виде трубочек.
в) Образцы в виде двусторонней лопатки подготавливают в соответствии с ГОСТ Р МЭК 811 — 1 — 1. их поверхности должны . быть параллельны по всей длине, голщниа должна быть (1,0±0.2) мм; контрольные линии не наносят.
Образцы в виде трубочек подготавливают о соответствии с ГОСТ Р МЭК 811 — 1—1 без нанесения контрольных линий. Общая площадь каждого образца (см. п. 8.1.4а) должна быть не менее 5 см*. ‘ *

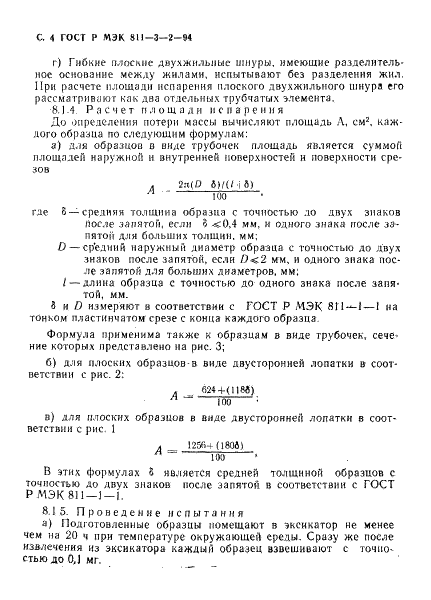

С. 4 ГОСТ Р МЭК 811-3-2-94
г) Гибкие плоские двухжнльные шнуры. имеющие разделительное основание между жилами, испытывают без разделения жил. При расчете площади испарения плоского двухжильного шнура его рассматривают как два отдельных трубчатых элемента.
8.14 Расчет площади н с п а р е и и я До определения потерн массы вычисляют площадь Л, см2, каждого образца по следующим формулам:
а) для образцоо о виде трубочек площадь является суммой ллощадеЛ наружной и внутренней поверхностей и поверхности срезов
л 2я<0 Ь)1(1 i б)
НЮ
где 8 —средняя толщина образна с точностью до двух знаков после запятой, если о —<0.4 мм, и одного знака после запятой для больших толщин, мм;
D — ср’едний наружный диаметр образца с точностью до двух знаков после запятой, если 1)<2 мм, и одного знака после запятой для больших диаметров, мм;
/—•длина образца с точностью до одного знака после запятой, мм.
3 и D измеряют в соответствии с ГОСТ Р МЭК 811 —1 — 1 на тонком пластинчатом срезе с конца каждого образца
Формула применима также к образцам в виде трубочек, сечение которых представлено на рис. 3;
б) для плоских образцов в виде двусторонней лопатки в соответствии с рис. 2:
л .. Ю«+<ЧМ)
Rio
в) для плоских образцов в виде двусторонней лопатки в соответствии с рис. 1
л _ 12564(1806)
ИЮ
В этих формулах ? является средней толщиной образцов с точностью до двух знаков после запятой в соответствии с ГОСТ Р МЭК 811—1 — 1.
8.1 5. Проведение испытания
а) Подготовленные образцы помещают в эксикатор не менее чем на 20 ч при температуре окружающей среды. Сразу же после извлечения из эксикатора каждый образец взвешивают с точно* стью до 0. J мг.
ГОСТ Р МЭК 811-3-2-04 С. 5

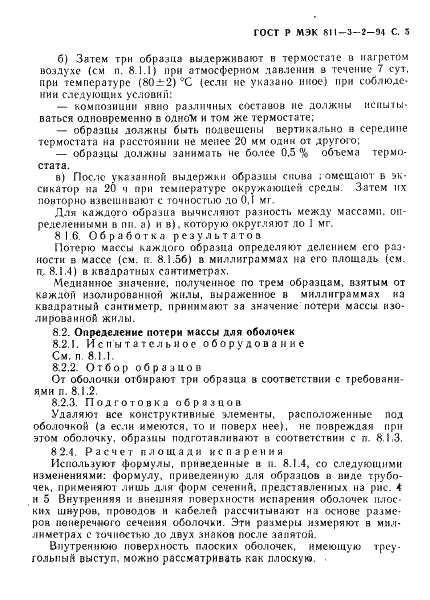

б) Затем три образна выдерживают в термостате в нагретом воздухе (см п. 8.1.1) при атмосферном давления в течение 7 сут. при температуре (80±2)Х (если не указано иное) при соблюдении следующих условии:
— композиции явно различных составов не должны испытываться одновременно в одно’М и том же термостате;
— образцы должны быть подвешены вертикально в середине термостата на расстоянии не менее 20 мм один от другого;
— образцы должны занимать не более 0.5 % объема термостата.
в) После указанной выдержки образцы снова гомещают в эксикатор на 20 ч при температуре окружающей среды. Затем их повторно взвешивают с точностью до 0.1 мг.
Для каждого образца вычисляют разность между массами, определенными в пн. а) ив), которую округляют до 1 мг.
8 16. Обработка результатов
Потерю массы каждого образца определяют делением его разности в массе (см. п. 8.1.56) в миллиграммах на его площадь (см. п, 8.1.4) в квадратных сантиметрах.
Медианное значение, полученное по трем образцам, взятым от каждой изолированной жилы, выраженное в миллиграммах на квадратный сантиметр, принимают за значениеПотери массы изолированной жилы.
8.2. Определение потери массы для оболочек
8.2.1. Испытательное оборудование
См. п. 8.1.1.
8.2.2. Отбор образцов
От оболочки отбирают три образца в соответствии с требованиями п. 8.1.2.
8.2.3. Подготовка образцов
Удаляют все конструктивные элементы, расположенные под оболочкой (а если имеются, то и поверх нее), не повреждая при этом оболочку, образцы подготавливают в соответствии с п. 8.1,3.
8 2.1. Расчет площади испарения
Используют формулы, приведенные в и. 8.I.4, со следующими изменениями: формулу, приведенную для образцов в виде трубочек. применяют лишь для форм сечений, представленных на рис. 4 н 5 Внутренняя и внешняя поверхности испарения оболочек плоских шнуров, проводов и кабелей рассчитывают на основе размеров поперечного сечения оболочки. Эти размеры измеряют в миллиметрах с точностью до двух знаков после занятой.
Внутреннюю поверхность плоских оболочек, имеющую треугольный выступ, можно рассматривать как плоскую.
С. 6 ГОСТ Р МЭК 811-3-2-94

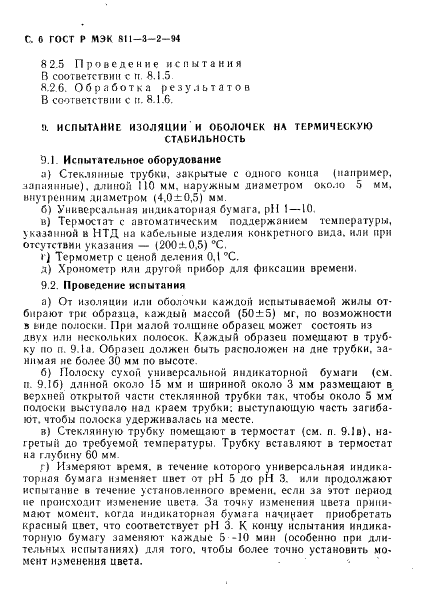

8 2.5 Проведение испытания
В соответствии с гг 8.1.5
8.26. Обработка результатов
В соответствии с п. 8.1.6.
I». ИСПЫТАНИЕ ИЗОЛЯЦИИ И ОБОЛОЧЕК НА ТЕРМИЧЕСКУЮ СТАБИЛЬНОСТЬ
9.1 Испытательное оборудование
а) Стеклянные трубки, закрытые с одного конца (например, запаянные). Данной 110 мм, наружным диаметром около 5 мм, внутренним диаметром (4,0±0,5) мм.
б) Универсальная индикаторная бумага. pH 1 —10.
в) Термостат с автоматическим поддержанием температуры, указанной в НТД на кабельные изделия конкретною вида, или при отсутствии указания — (2000-0.5) °С.
»’) Термометр с ценой деления 0,1 °С.
д) Хронометр или другой прибор для фиксации времени.
9.2. Проведение испытания
а) От изоляции или оболочки каждой испытываемой жилы отбирают три образца, каждый массой (50±5) мг, по возможности в виде полоски. При малой толщине образец может состоять из двух или нескольких полосок. Каждый образец поме.шяют в трубку но п. 9.1а. Образец должен быть расположен на дне трубки, занимая не более 30 мм по высоте.
6} Полоску сухой универсальной индикаторной бумаги (см. п. 9.16) длиной около 15 мм и шириной около 3 мм размещают в верхней открытой части стеклянной трубки так. чтобы около 5 мм’ полоски выступало над краем трубки; выступающую часть загибают. чтобы полоска удерживалась на месте.
в) Стеклянную трубку помешают в термостат (см. п. 9.1 в), нагретый до требуемой температуры. Трубку вставляют в термостат на глубину 60 мм
г) Измеряют время, в течение которого универсальная индикаторная бумага изменяет цвет от pH 5 до pH 3. или продолжают испытание в течение установленного времени, если за этот период не происходит изменение цвета. За точку изменения цвета принимают момент, когда индикаторная бумага начинает приобретать красный цвет, что соответствует pH 3. К концу испытания индикаторную бумагу заменяют каждые 5 -10 мин (особенно при длительных испытаниях) для того, чтобы более точно установить момент нзменення цвета.
ГОСТ Р МЭК «11-3-2-94 С. 7

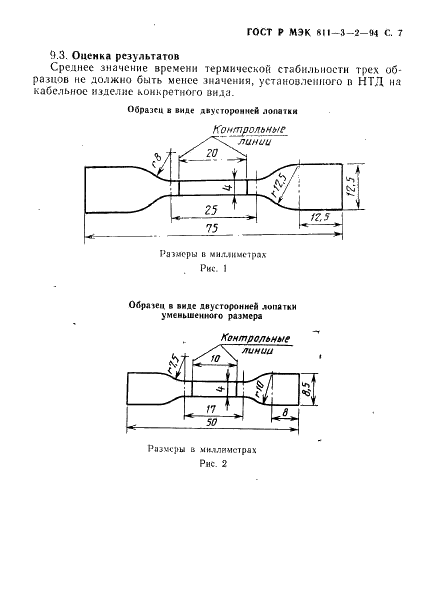

0.3. Оценка результатов
Среднее значение времени термической стабильности трех образцов не должно быть менее значении, установленного п НТД на кабельное изделие конкретного вида.
|
Образец в виде двусторонней попаши |
|
|
Размеры в миллиметрах Рис. 1 |
|
ОЛратец в виде двусторонней лопатки уменьшенного размера |
|
|
Размеры в миллиметрах Рис. 2 |
с. 8 ГОСТ У МЭК 811—3—2—
ГОСТ Р МЭК 811-3-2—Я С 9

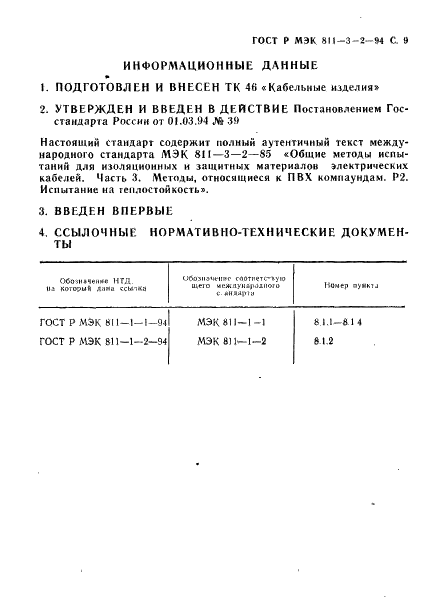

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ПОДГОТОВЛЕН И ВНЕСЕН ТК 46 «Кабельные изделия*
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарт России от 01.03.94 № 3!>
Настоящий стандарт содержит полный аутентичный текст международною стандарта МЭК 811—3—2—85 «Общие методы испытаний дли изоляционных и защитных материалов электрических кабелей. Часть 3. Методы, относящиеся к ПВХ компаундам. Р2. Испытание на теплостойкость».
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
OtkttiitivuM НТД. Ill который длиа ссмтла |
UOOSII»4HII»r СООТ1Ч!ТС-»У10 Uirio иСЖОУМЦЧиНОГО «.«KMpta |
Момер аумки |
|
ГОСТ Р МЭК 811-1—1-9-1 |
МЭК «11—1—1 |
в 1.1—в 1 4 |
|
ГОСТ Р МЭК 811-1-2-94 |
МЭК |
в 1.2 |

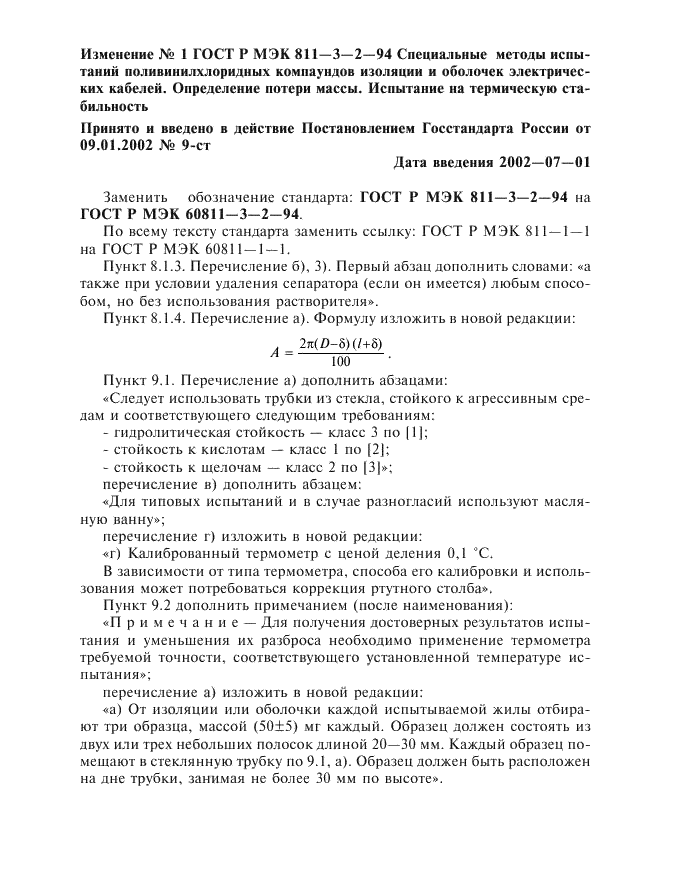

1—1—2Изменение № 1 ГОСТ Р МЭК 811-3-2-94 Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических кабелей. Определение потери массы. Испытание на термическую стабильность
Принято и введено в действие Постановлением Госстандарта России от 09.01.2002 № 9-ст
Дата введения 2002—07—01
Заменить обозначение стандарта: ГОСТ Р МЭК 811-3-2-94 на ГОСТ Р МЭК 60811-3-2-94.
По всему тексту стандарта заменить ссылку: ГОСТ Р МЭК 811 — 1 — 1 на ГОСТ Р МЭК 60811-1-1.
Пункт 8.1.3. Перечисление б), 3). Первый абзац дополнить словами: «а также при условии удаления сепаратора (если он имеется) любым способом, но без использования растворителя».
Пункт 8.1.4. Перечисление а). Формулу изложить в новой редакции:
_ 2л(/)-§)(/+6)
100
Пункт 9.1. Перечисление а) дополнить абзацами:
«Следует использовать трубки из стекла, стойкого к агрессивным средам и соответствующего следующим требованиям:
— гидролитическая стойкость — класс 3 по |1|;
— стойкость к кислотам — класс 1 по [2J;
— стойкость к щелочам — класс 2 по |3|»;
перечисление в) дополнить абзацем:
«Для типовых испытаний и в случае разногласий используют масляную ванну»;
перечисление г) изложить в новой редакции:
«г) Калиброванный термометр с ценой деления 0,1 °С.
В зависимости от типа термометра, способа его калибровки и использования может потребоваться коррекция ртутного столба».
Пункт 9.2 дополнить примечанием (после наименования):
«П р и м е ч а н и е — Для получения достоверных результатов испытания и уменьшения их разброса необходимо применение термометра требуемой точности, соответствующего установленной температуре испытания»;
перечисление а) изложить в новой редакции:
«а) От изоляции или оболочки каждой испытываемой жилы отбирают три образца, массой (50±5) мг каждый. Образец должен состоять из двух или трех небольших полосок длиной 20—30 мм. Каждый образец помещают в стеклянную трубку по 9.1, а). Образец должен быть расположен на дне трубки, занимая не более 30 мм по высоте».

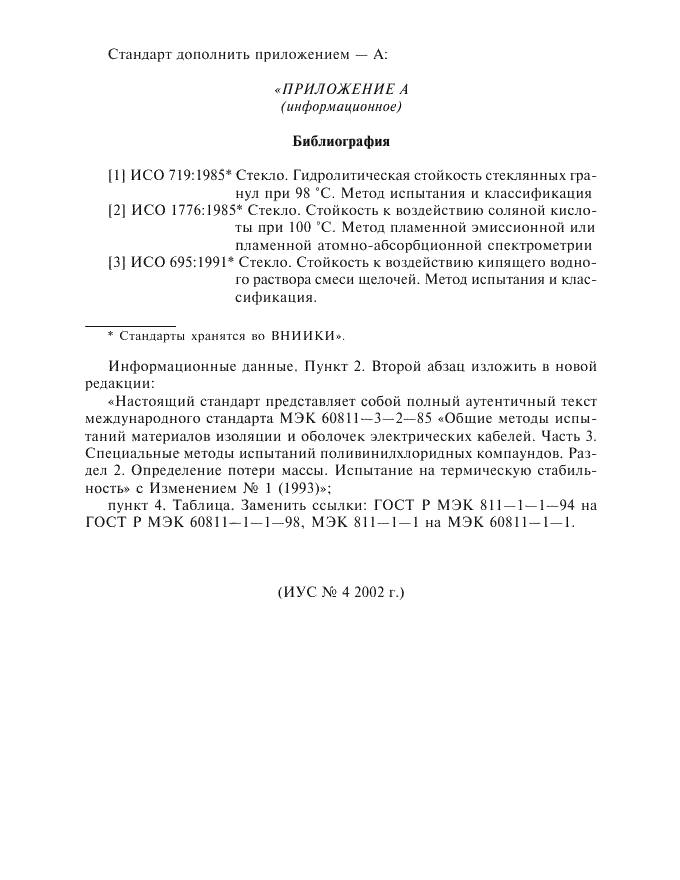

Стандарт дополнить приложением — А:
«ПРИЛОЖЕНИЕ А ( информационное)
Библиография
111 И СО 719:19851 Стекло. Гидролитическая стойкость стеклянных гранул при 98 °С. Метод испытания и классификация [2) ИСО 1776:1985* Стекло. Стойкость к воздействию соляной кислоты при 100 °С. Метод пламенной эмиссионной или пламенной атомно-абсорбционной спектрометрии |3| ИСО 695:1991* Стекло. Стойкость к воздействию кипящего водного раствора смеси щелочей. Метод испытания и классификация.
1
Стандарты хранятся во ВНИИКИ*.
Информационные данные. Пункт 2. Второй абзац изложить в новой редакции:
«Настоящий стандарт представляет собой полный аутентичный текст международного стандарта МЭК 60811—3—2—85 «Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3. Специальные методы испытаний поливинилхлоридных компаундов. Раздел 2. Определение потери массы. Испытание на термическую стабильность» с Изменением № 1 (1993)»;
пункт 4. Таблица. Заменить ссылки: ГОСТ Р МЭК 811 — 1 — 1—94 на ГОСТ Р МЭК 60811-1-1-98, МЭК 811-1-1 на МЭК 60811-1-1.
(ИУС № 4 2002 г.)

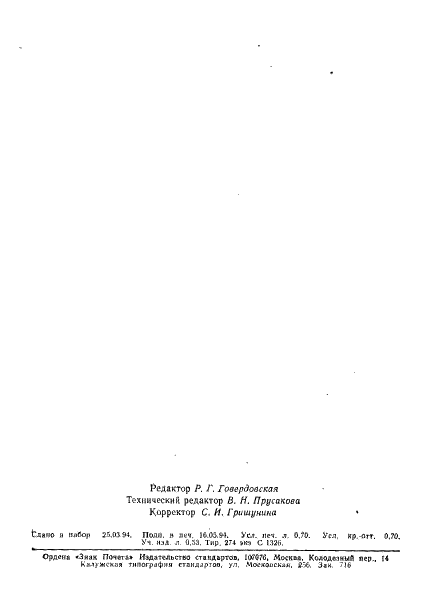

Редактор Р. Г. Говердовская Технический редактор Ь. И. ПРусакова
