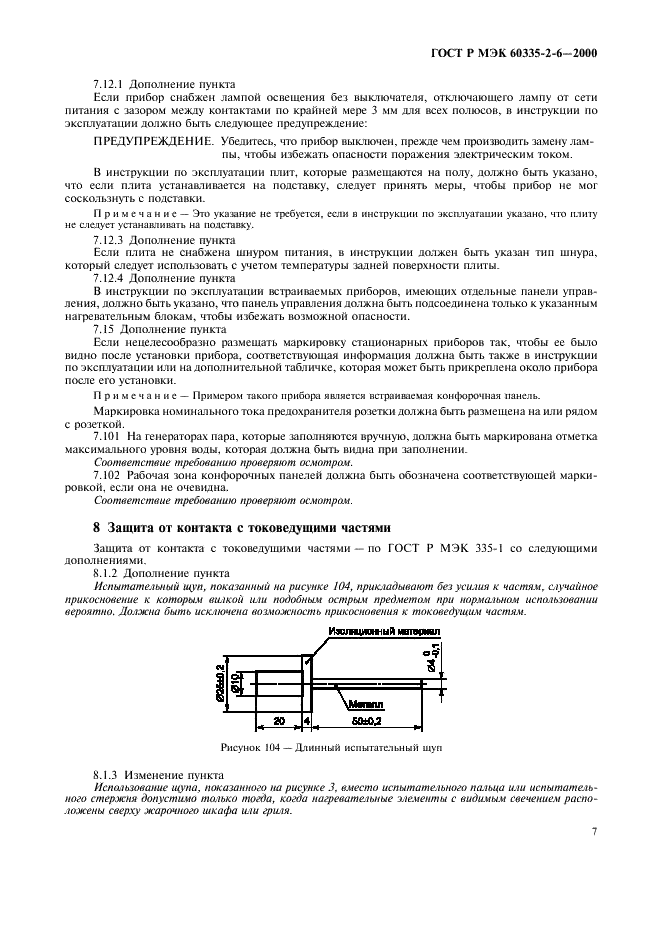

Страница 6

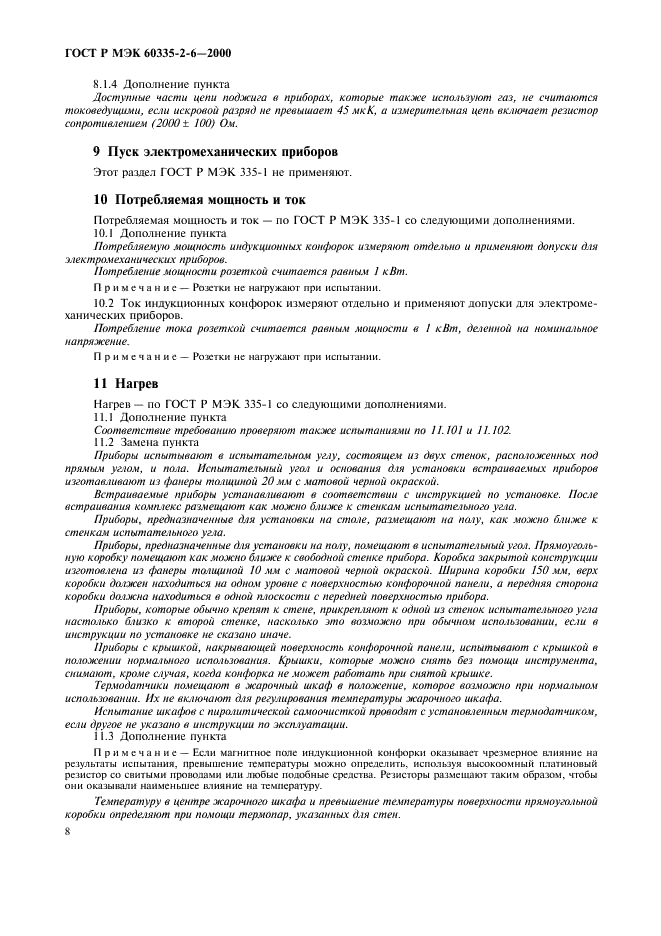

Страница 7
Страница 8
Страница 9

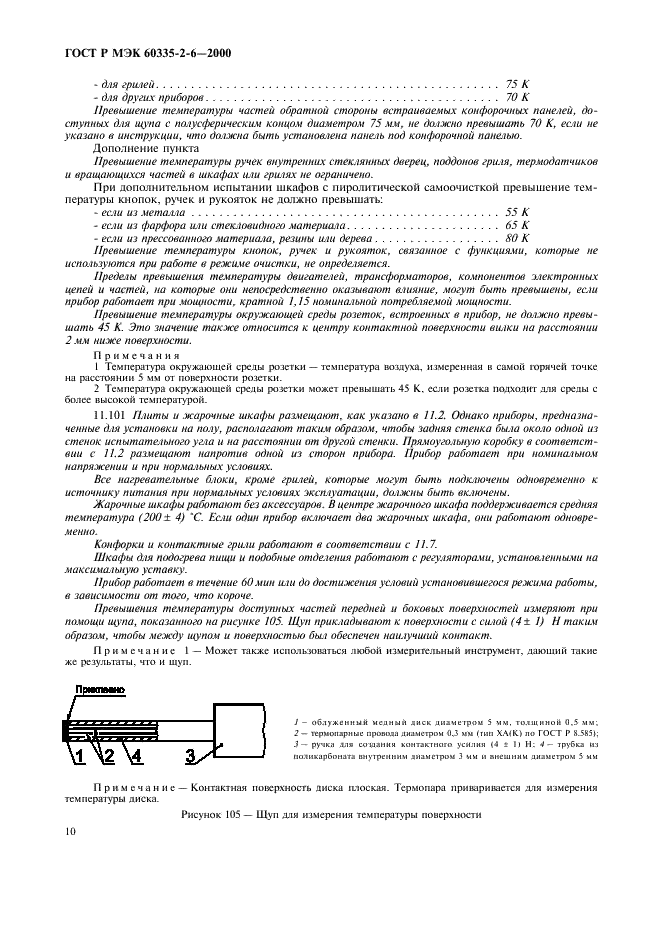

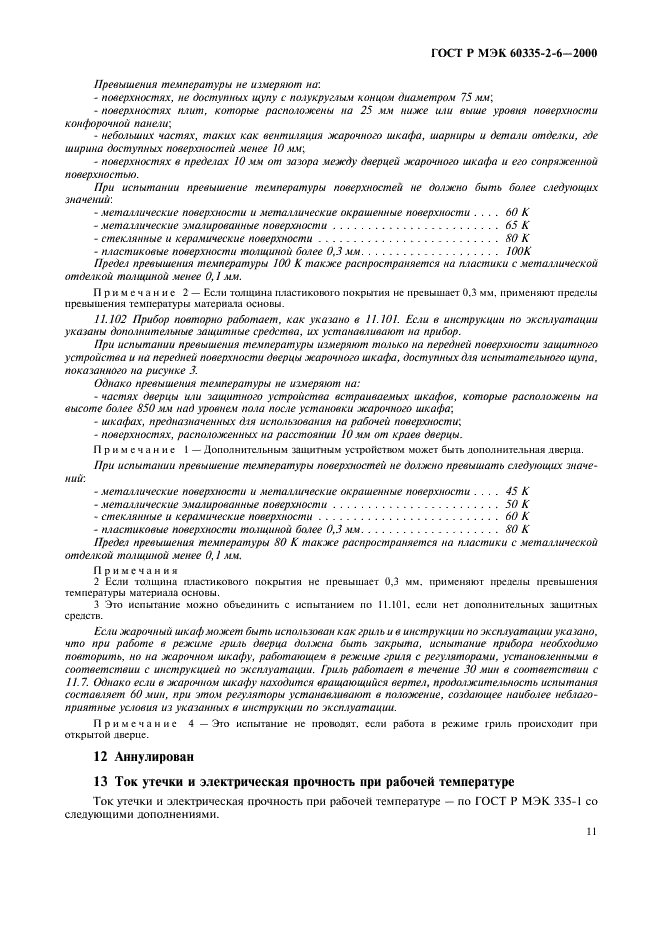

Страница 10

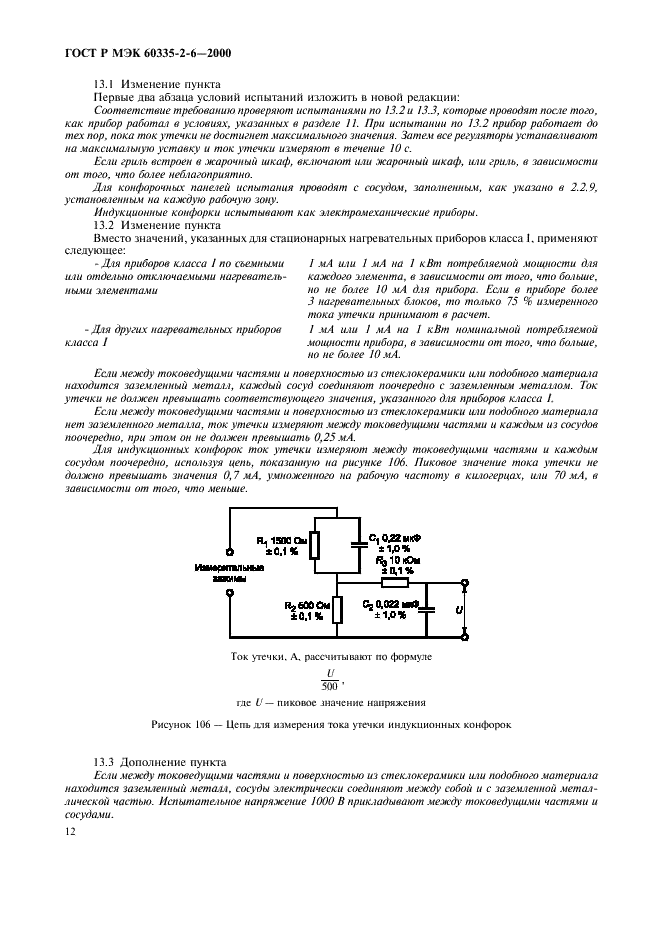

Страница 11
Страница 12

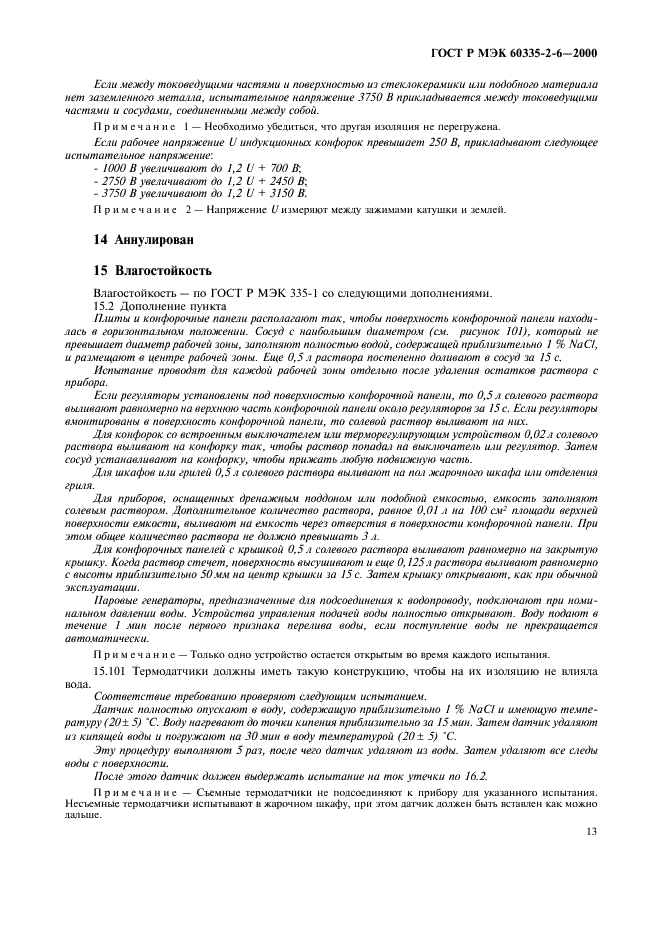

Страница 13
Страница 14
Страница 15

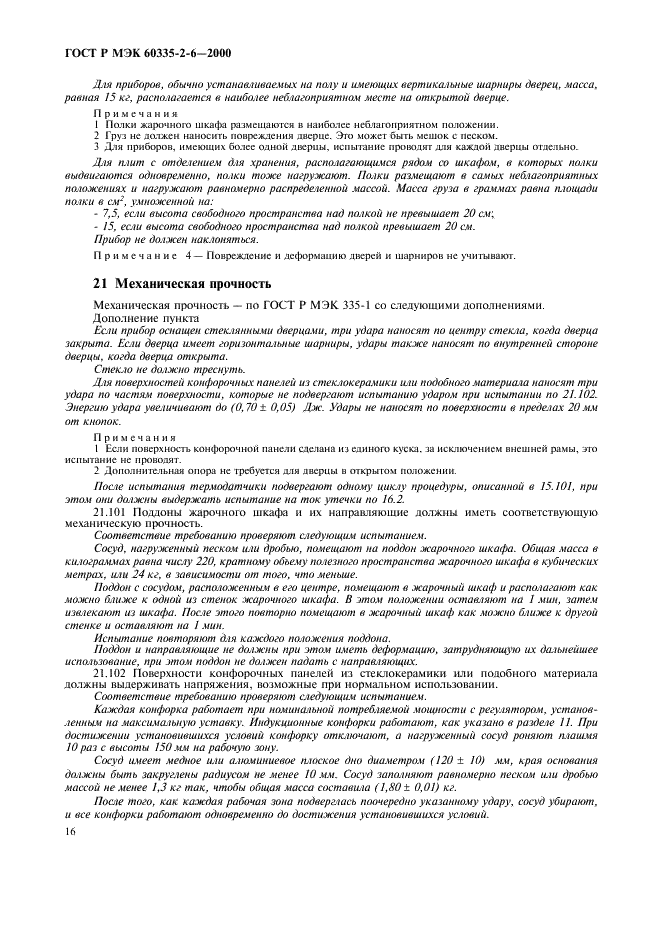

Страница 16

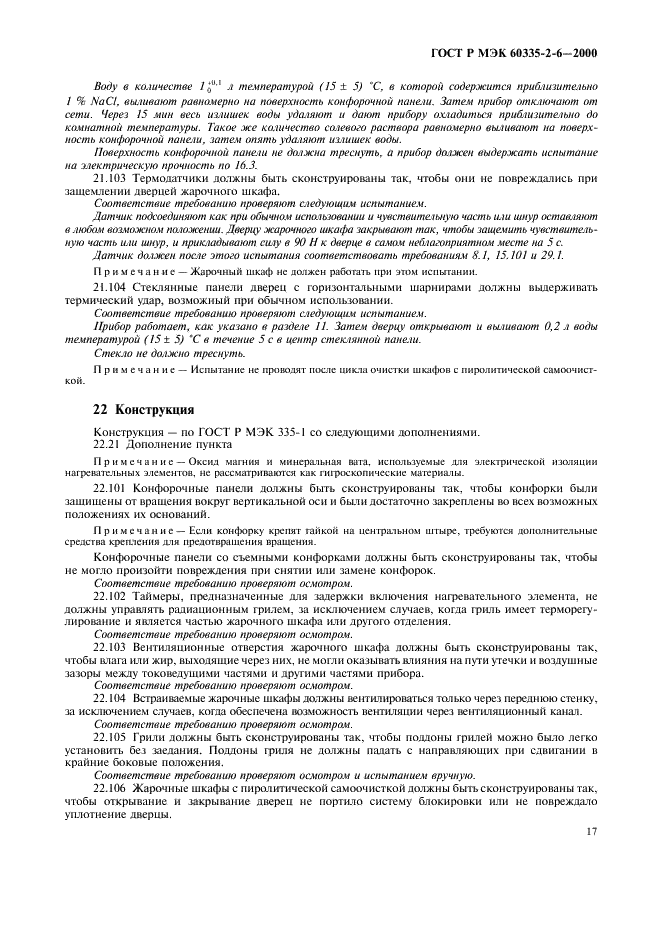

Страница 17

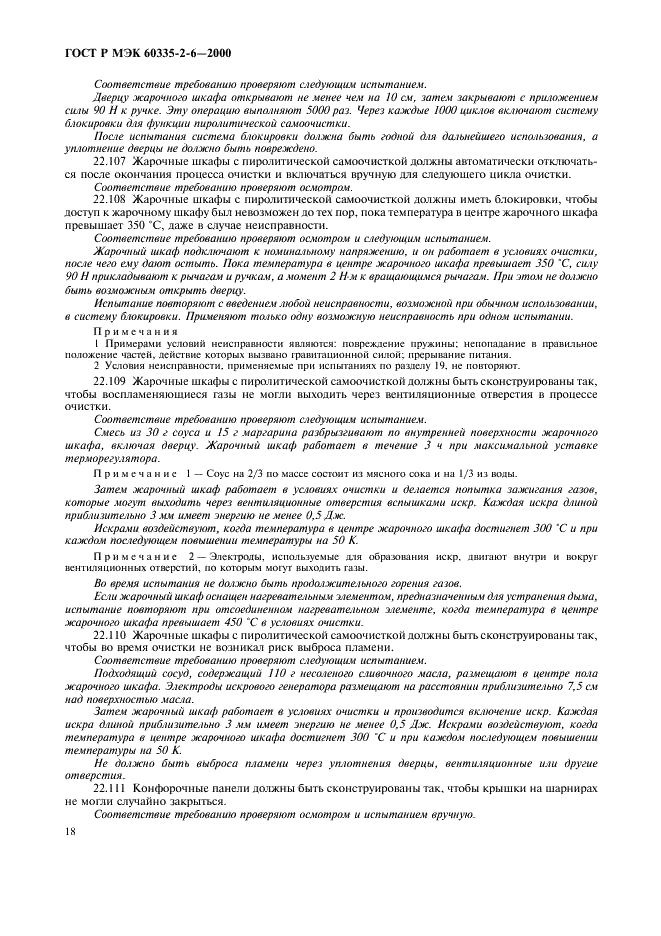

Страница 18

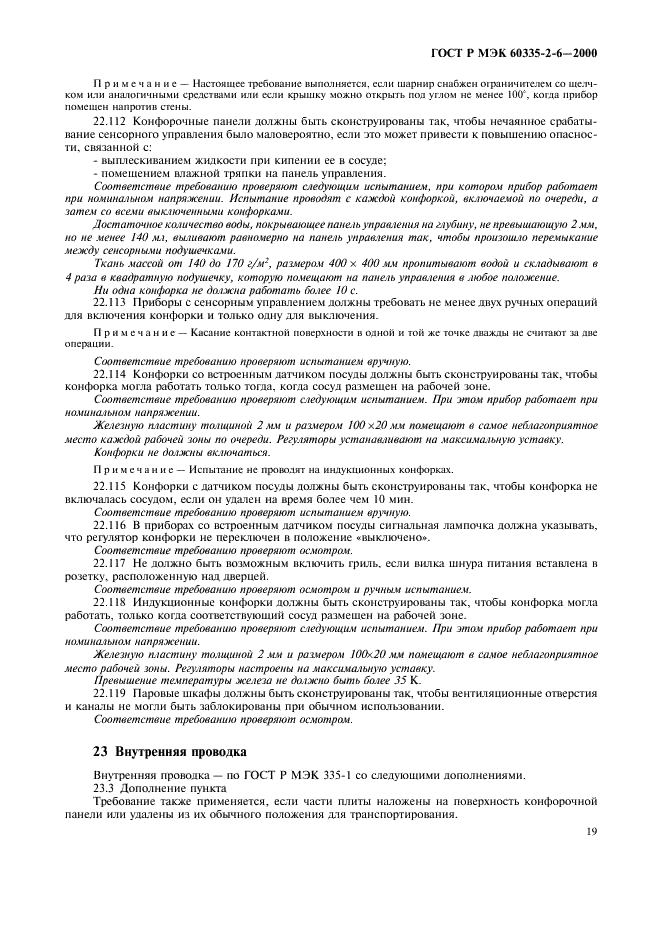

Страница 19

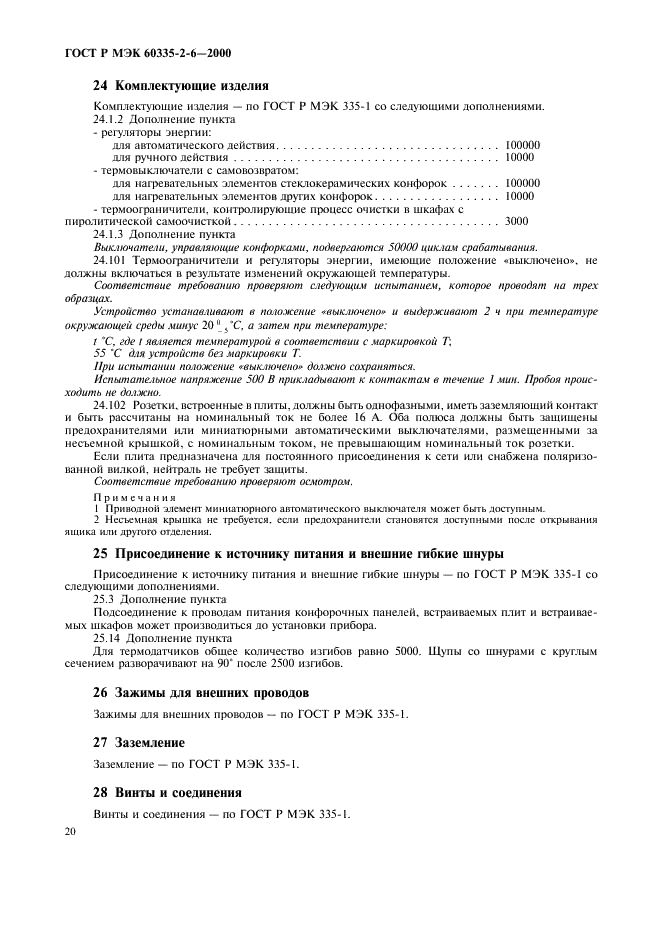

Страница 20

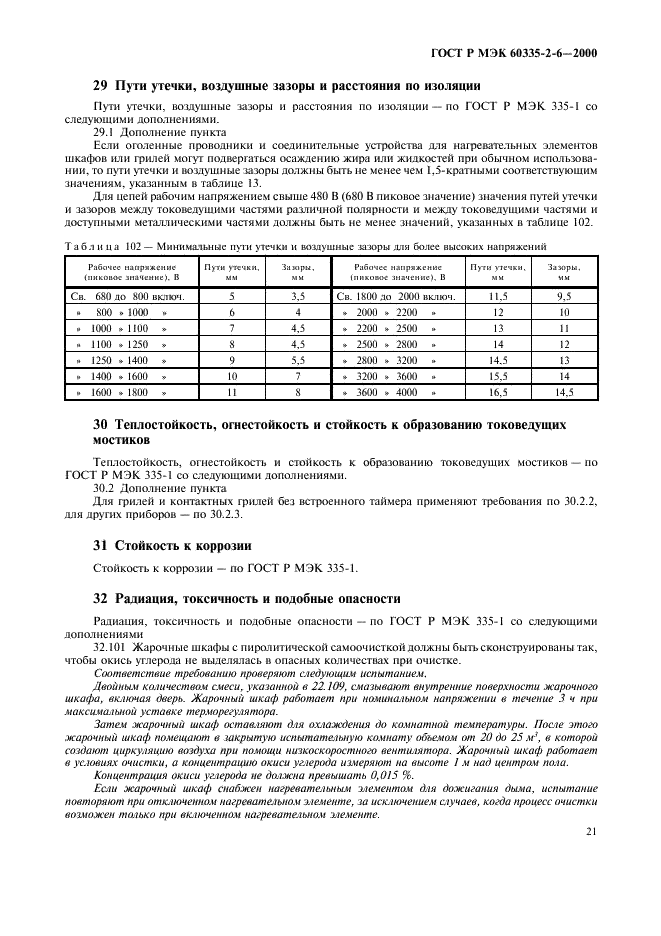

Страница 21

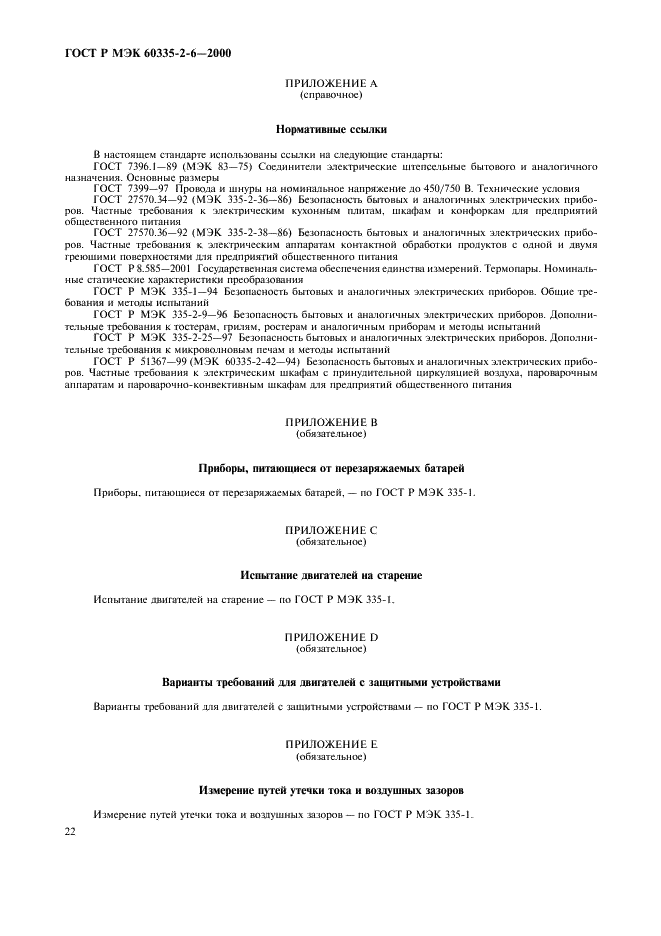

Страница 22

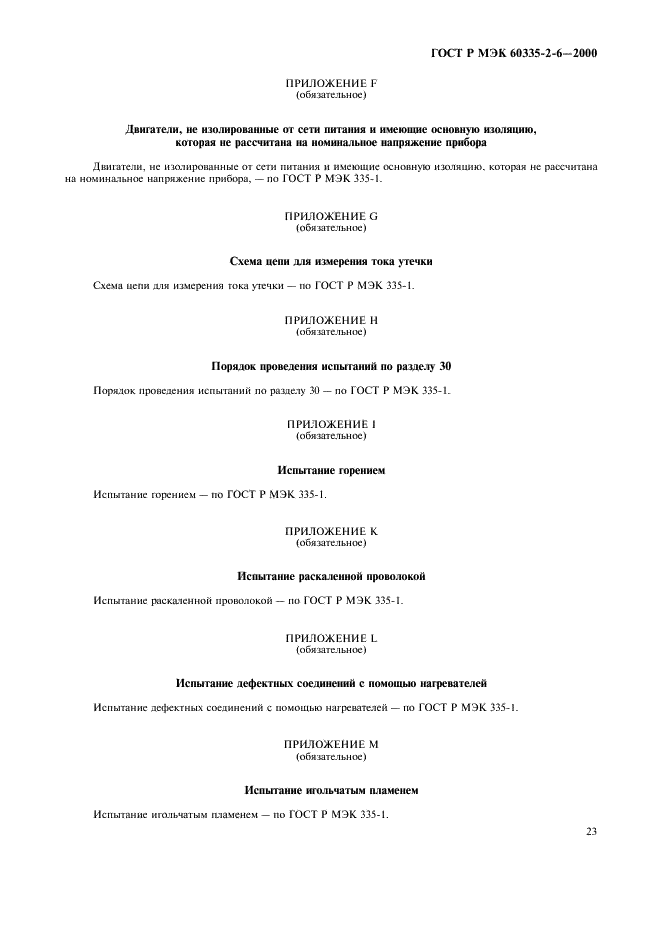

Страница 23

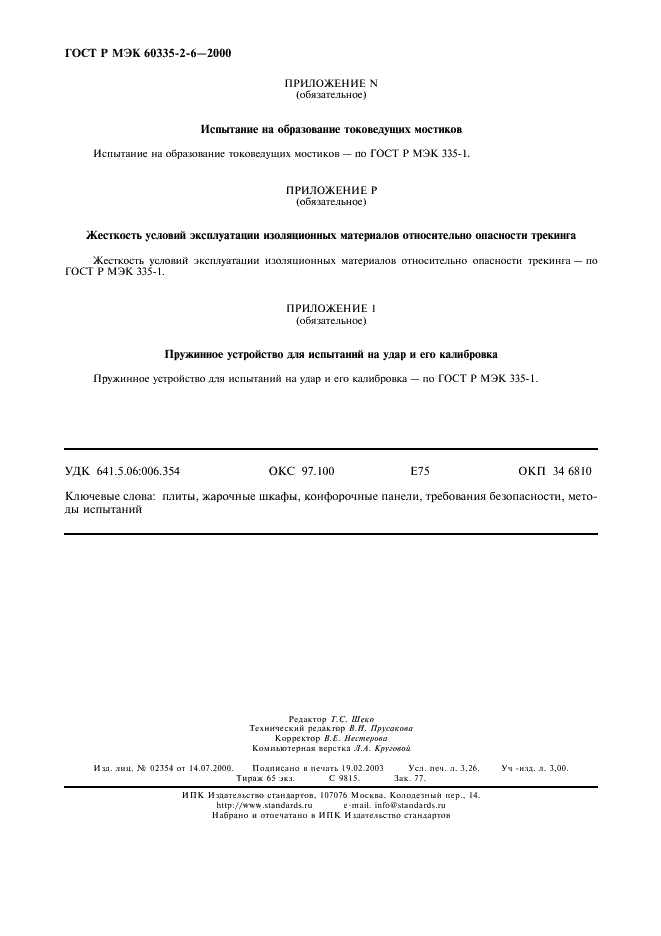

Страница 24
Страница 25
Страница 26
Страница 27

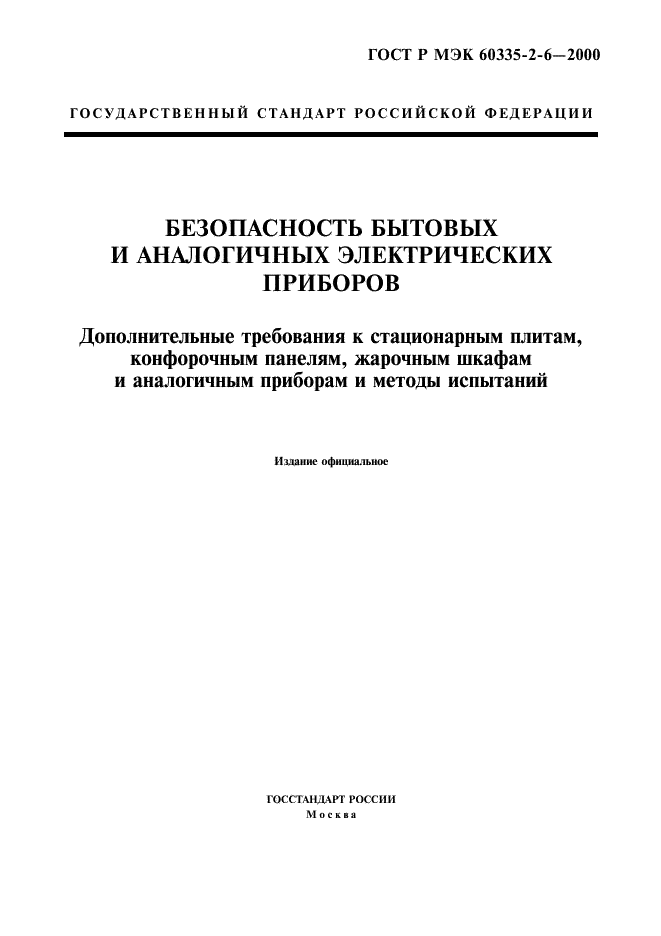

ГОСТ Р МЭК 60335-2-6-2000 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ БЫТОВЫХ И АНАЛОГИЧНЫХ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ
Дополнительные требования к стационарным плитам, конфорочным панелям, жарочным шкафам и аналогичным приборам и методы испытаний
Издание официальное
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р МЭК 60335-2-6-2000

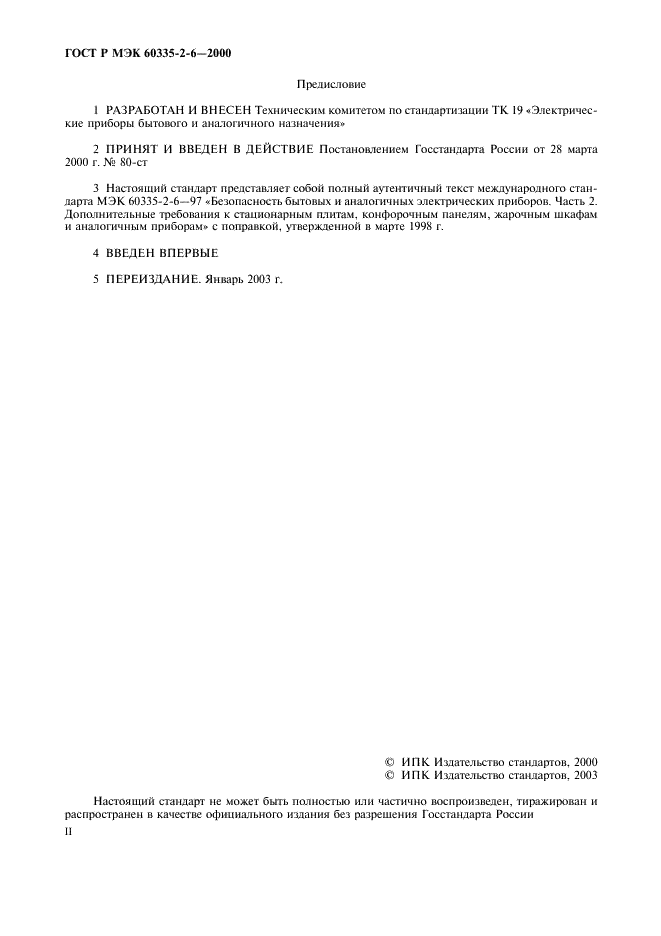

Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 19 «Электрические приборы бытового и аналогичного назначения»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 28 марта 2000 г. № 80-ст
3 Настоящий стандарт представляет собой полный аутентичный текст международного стандарта МЭК 60335-2-6—97 «Безопасность бытовых и аналогичных электрических приборов. Часть 2. Дополнительные требования к стационарным плитам, конфорочным панелям, жарочным шкафам и аналогичным приборам» с поправкой, утвержденной в марте 1998 г.
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Январь 2003 г.
С И ПК Издательство стандартов. 2000 <£) И ПК Издательство стандартов. 2003
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России 11
ГОСТ Р МЭК 60335-2-6-2000

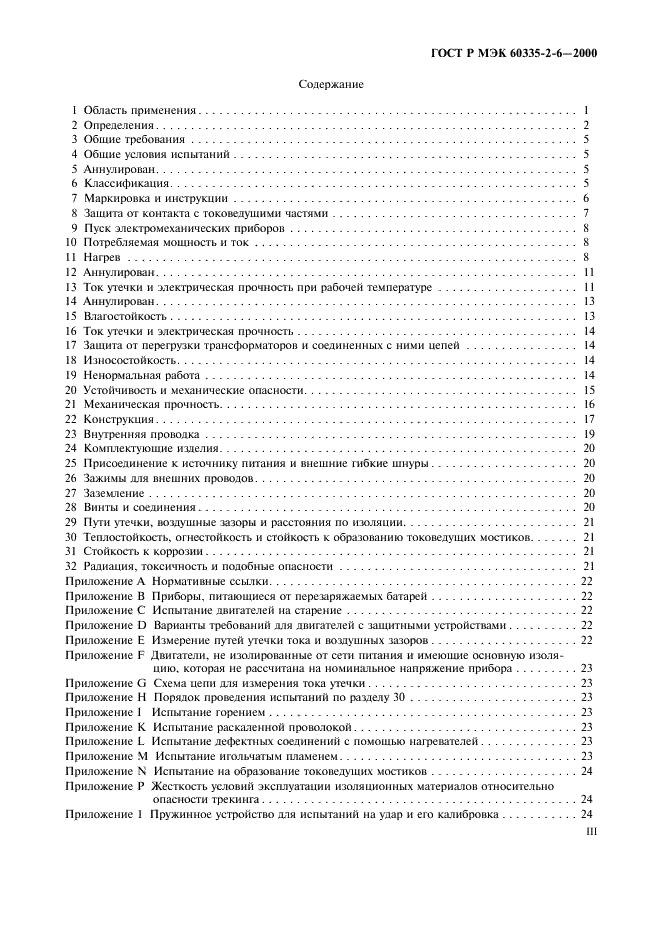

Содержание
1 Область применения……………………………………………… I
2 Определения……………………………………………………2
3 Общие требования……………………………………………….5
4 Общие условия испытаний………………………………………….5
5 Аннулирован……………………………………………………5
6 Классификация………………………………………………….5
7 Маркировка и инструкции………………………………………….6
8 Защита от контакта с токоведушимн частями……………………………..7
9 Пуск электромеханических приборов…………………………………..8
10 Потребляемая мощность и ток……………………………………….8
11 Нагрев……………………………………………………….8
12 Аннулирован…………………………………………………… 11
13 Ток утечки и электрическая прочность при рабочей температуре……………….. 11
14 Аннулирован…………………………………………………… 13
15 Влагостойкость…………………………………………………. 13

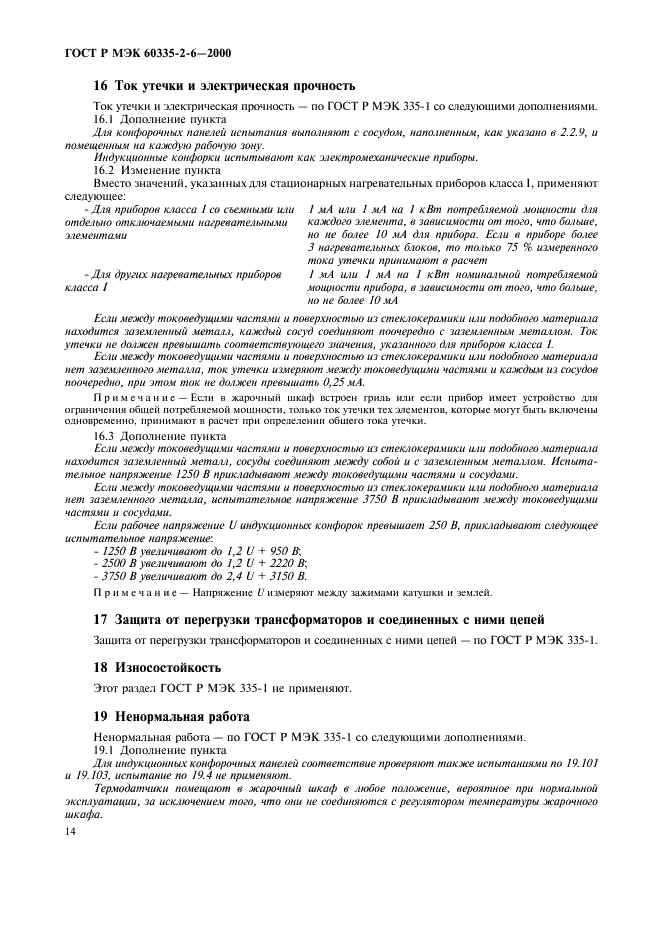

16 Ток утечки и электрическая прочность…………………………………. 14
17 Защита от перегрузки трансформаторов и соединенных с ними цепей……………. 14
18 Износостойкость………………………………………………… 14

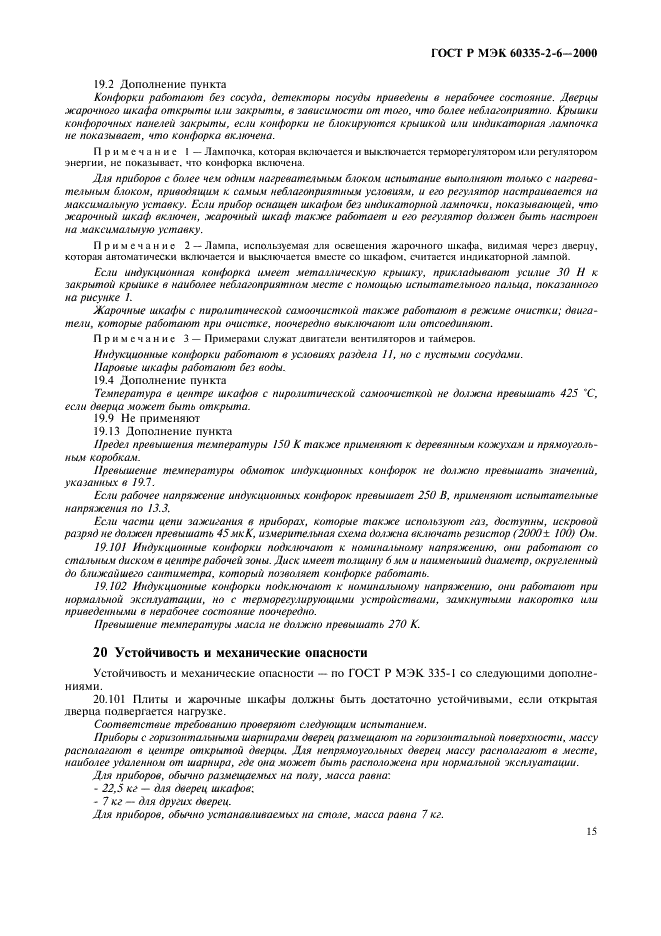

19 Ненормальная работа…………………………………………….. 14
20 Устойчивость и механические опасности………………………………… 15
21 Механическая прочность…………………………………………… 16
22 Конструкция…………………………………………………… 17
23 Внутренняя проводка…………………………………………….. 19
24 Комплектующие изделия……………………………………………20
25 Присоединение к источнику питания и внешние гибкие шнуры…………………20
26 Зажимы для внешних проводов……………………………………….20
27 Заземление…………………………………………………….20
28 Винты и соединения………………………………………………20
29 Пути утечки, воздушные зазоры и расстояния по изоляции…………………….21
30 Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков…….21
31 Стойкость к коррозии……………………………………………..21
32 Радиация, токсичность и подобные опасности…………………………….21
Приложение А Нормативные ссылки……………………………………..22
Приложение В Приборы, питающиеся от перезаряжаемых батарей…………………22
Приложение С Испытание двигателей на старение……………………………22
Приложение D Варианты требований для двигателей с защитными устройствами……….22
Приложение Е Измерение путей утечки тока и воздушных зазоров…………………22
Приложение F Двигатели, не изолированные от сети питания и имеющие основную изоляцию. которая не рассчитана на номинальное напряжение прибора………23
Приложение G Схема цепи для измерения тока утечки…………………………23
Приложение Н Порядок проведения испытаний по разделу 30……………………23
Приложение 1 Испытание горением ……………………………………..23
Приложение К Испытание раскаленной проволокой…………………………..23
Приложение L Испытание дефектных соединений с помощью нагревателей…………..23
Приложение М Испытание игольчатым пламенем…………………………….23
Приложение N Испытание на образование токоведущих мостиков…………………24
Приложение Р Жесткость условий эксплуатации изоляционных материалов относительно
опасности трекинга………………………………………24
Приложение I Пружинное устройство для испытаний на удар и его калибровка………..24
III

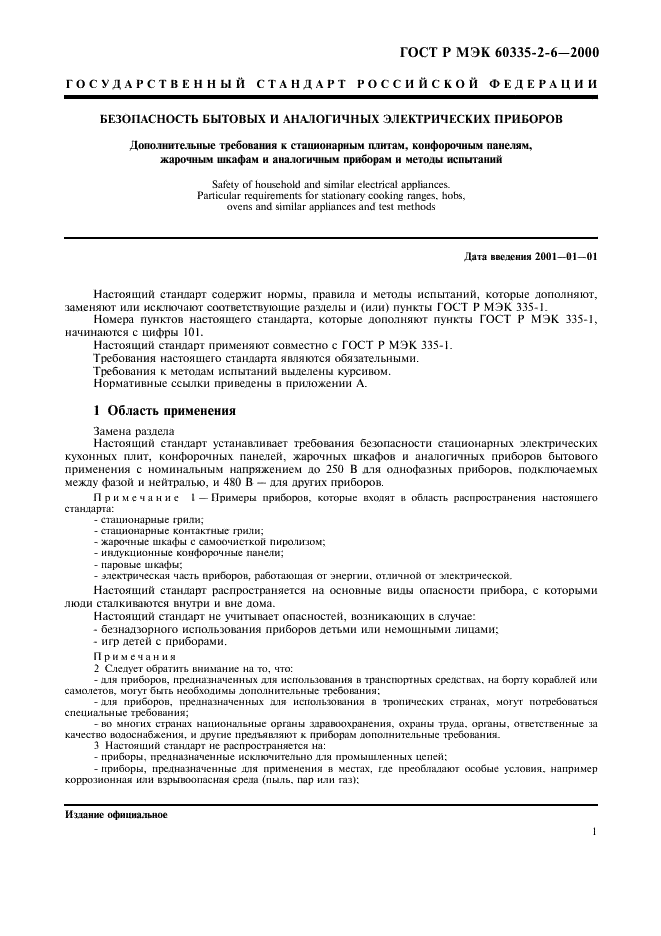

ГОСТ Р МЭК 60335-2-6-2000 ГОСУДАРСТВЕННЫ Й СТАНДАРТ Р ОС С И Й С К О Й ФЕДЕ Р А Ц И И
БЕЗОПАСНОСТЬ БЫТОВЫХ И АНАЛОГИЧНЫХ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ
Дополнительные требования к стационарным плитам. конфорочным панелям, жарочным шкафам и аналогичным приборам и методы испытаний
Safety of household and similar electrical appliances.
Particular requirements for stationary cooking ranges, hobs, ovens and similar appliances and test methods
Дата введения 2001—01—01
Настоящий стандарт содержит нормы, правила и методы испытаний, которые дополняют, заменяют или исключают соответствующие разделы и (или) пункты ГОСТ Р МЭК 335-1.
Номера пунктов настоящего стандарта, которые дополняют пункты ГОСТ Р МЭК 335-1, начинаются с цифры 101.
Настоящий стандарт применяют совместно с ГОСТ Р МЭК 335-1.
Требования настоящего стандарта являются обязательными.
Требования к методам испытаний выделены курсивом.
Нормативные ссылки приведены в приложении А.
1 Область применения
Замена раздела
Настоящий стандарт устанавливает требования безопасности стационарных электрических кухонных плит, конфорочных панелей, жарочных шкафов и аналогичных приборов бытового применения с номинальным напряжением до 250 В для однофазных приборов, подключаемых между фазой и нейтралью, и 480 В — для других приборов.
П р и м с ч а н и с I — Примеры приборов, которые входят в область распространения настоящего стандарта:
— стационарные грили;
— стационарные контактные грили;
— жарочные шкафы с самоочисгкой пиролизом;
— индукционные конфорочные панели;
— паровые шкафы:
— электрическая часть приборов, работающая or энергии, отличной от электрической.
Настоящий стандарт распространяется на основные виды опасности прибора, с которыми
люди сталкиваются внутри it вне дома.
Настоящий стандарт не учитывает опасностей, возникающих в случае:
— безнадзорного использования приборов детьми или немощными лицами;
— игр детей с приборами.
Примечания
2 Следует обратить внимание на то, что:
— для приборов, предназначенных для использования в транспортных средствах, на борту кораблей или самолетов, могут быть необходимы дополнительные требования:
— для приборов, предназначенных для использования в тропических странах, могут потребоваться специальные требования;
— во многих странах национальные органы здравоохранения, охраны труда, органы, ответственные за качество водоснабжения, и другие предъявляют к приборам дополнительные требования.
3 Настоящий стандарт не распространяется на:
— приборы, предназначенные исключительно для промышленных цепей:
— приборы, предназначенные для применения в местах, где преобладают особые условии, например коррозионная или взрывоопасная среда (пыль, пар или газ);
Издание официальное
I
ГОСТ Р МЭК 60335-2-6-2000

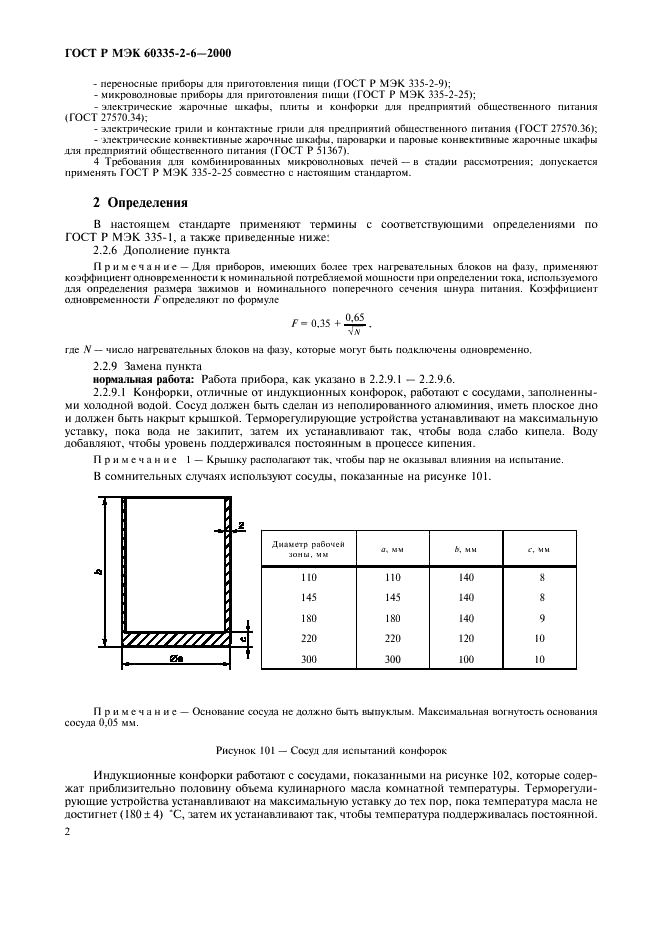

— переносные приборы для приготоаления пиши (ГОСТ Р МЭК 335-2-9):
— микроволновые приборы для приготовления пиши (ГОСТ Р МЭК 335-2-25);
— электрические жарочные шкафы, плиты и конфорки для предприятии общественного питания (ГОСТ 27570.34);
— электрические грили и контактные грили для предприятий общественного питания (ГОСТ 27570.36);
— электрические конвективные жарочные шкафы, пароварки и паровые конвективные жарочные шкафы для предприятий общественного питания (ГОСТ Р 51367).
4 Требования для комбинированных микроволновых печей — в стадии рассмотрения: допускается применять ГОСТ Р МЭК 335-2-25 совместно с настоящим стандартом.
2 Определения
В настоящем стандарте применяют термины с соответствующими определениями по ГОСТ Р МЭК 335-1, а также приведенные ниже:
2.2.6 Дополнение пункта
П рн мечан не — Для приборов, имеюшнх более трех нагревательных блоков на фазу, применяют коэффициент одновременности к номинальной потребляемой мощности при определении гока. используемого для определения размера зажимов и номинального поперечного сечения шнура питания. Коэффициент одновременности /’определяют по формуле
F =0.35 +И4-.
\jV
где .V — число нагревательных блоков на фазу, которые могут быть подключены одновременно.
2.2.9 Замена пункта
нормальная работа: Работа прибора, как указано в 2.2.9.1 — 2.2.9.6.
2.2.9.1 Конфорки, отличные от индукционных конфорок, работают с сосудами, заполненными холодной водой. Сосуд должен быть сделан из неполированного алюминия, иметь плоское дно и должен быть накрыт крышкой. Терморегулирующие устройства устанавливают на максимальную уставку, пока вода не закипит, затем их устанавливают так, чтобы вода слабо кипела. Воду добавляют, чтобы уровень поддерживался постоянным в процессе кипения.
Примечание 1 — Крышку располагают так. чтобы пар не оказывал влияния на испытание.
В сомнительных случаях используют сосуды, показанные на рисунке 101.
|
|
Примечание — Основание сосуда не должно быть выпуклым. Максимальная вогнутость основания сосуда 0,05 мм.
Рисунок 101 — Сосуд для испытаний конфорок
Индукционные конфорки работают с сосудами, показанными на рисунке 102, которые содержат приблизительно половину объема кулинарного масла комнатной температуры. Терморегулирующие устройства устанавливают на максимальную уставку до тех пор, пока температура масла не достигнет < I КО ± 4) 'С, затем их устанавливают так. чтобы температура поддерживалась постоянной.
2
ГОСТ Р МЭК 60335-2-6- 2000

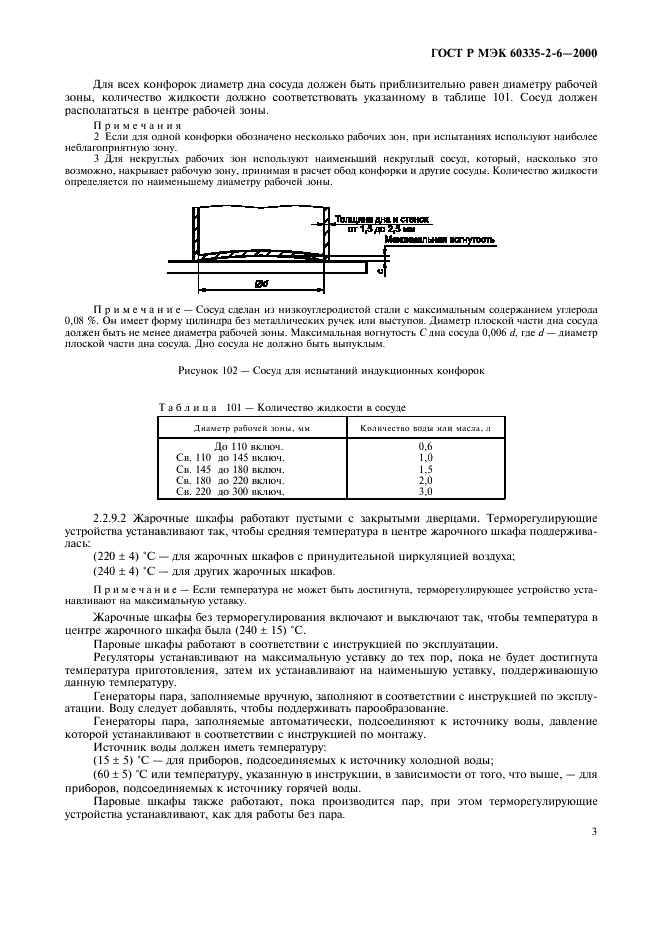

Для всех конфорок диаметр дна сосуда должен быть приблизительно равен диаметру рабочей зоны, количество жидкости должно соответствовать указанному в таблице 101. Сосуд должен располагаться в центре рабочей зоны.
Примечания
2 Если для одной конфорки обозначено несколько рабочих :юн. при испытаниях используют наиболее неблагоприятную зону.
3 Для некруглых рабочих зон используют наименьший некруыыи сосуд, который, насколько это возможно, накрывает рабочую зону, принимая в расчет обод конфорки и другие сосуды. Количество жидкости определяется по наименьшему диаметру рабочей зоны.
|
|
Примечание — Сосуд сделан из низкоуглеродиетой стали с максимальным содержанием углерода 0,08 %. Он имеет форму цилиндра без металлических ручек или выступов. Диаметр плоской части дна сосуда должен быть не менее диаметра рабочей зоны. Максимальная вогнутость С дна сосуда 0,006 d. где d — диаметр плоской части дна сосуда. Дно сосуда не должно быть выпуклым. |
Рисунок 102 — Сосуд для испытаний индукционных конфорок
|
Таблица 101 — Количество жидкости в сосуде |
||||||||||||
|
2.2.9.2 Жарочные шкафы работают пустыми с закрытыми дверцами. Терморегулирующие устройства устанавливают так, чтобы средняя температура в центре жарочного шкафа поддерживалась:
(220 ± 4) ‘С — для жарочных шкафов с принудительной циркуляцией воздуха:
(240 ± 4) *С — для других жарочных шкафов.
Примечание — Если температура не может быть достигнута, терморегулируюшее устройство устанавливают на максимальную уставку.
Жарочные шкафы без терморегулирования включают и выключают так, чтобы температура в центре жарочного шкафа была (240 ± 15) ‘С.
Паровые шкафы работают в соответствии с инструкцией по эксплуатации.
Регуляторы устанавливают на максимальную уставку до тех пор. пока не будет достигнута температура приготовления, затем их устанавливают на наименьшую уставку, поддерживающую данную температуру.
Генераторы пара, заполняемые вручную, заполняют в соответствии с инструкцией по эксплуатации. Воду следует добавлять, чтобы поддерживать парообразование.
Генераторы пара, заполняемые автоматически, подсоединяют к источнику воды, давление которой устанавливают в соответствии с инструкцией по монтажу.
Источник волы должен иметь температуру:
(15 ± 5) ‘С — для приборов, подсоединяемых к источнику холодной воды;
(60 ± 5) “С или температуру, указанную в инструкции, в зависимости от того, что выше, — для приборов, подсоединяемых к источнику горячей воды.
Паровые шкафы также работают, пока производится пар, при этом терморегулирующие устройства устанавливают, как для работы без пара.
3
ГОСТ Р МЭК 60335-2-6-2000

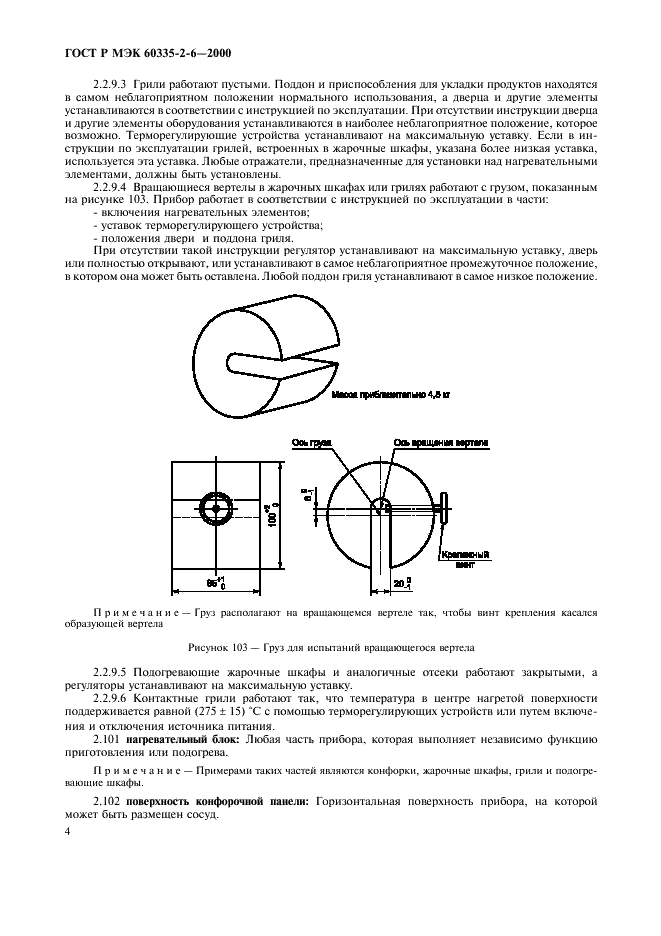

2.2.9.3 Грили работают пустыми. Поддон и приспособления для укладки продуктов находятся в самом неблагоприятном положении нормального использования, а дверца и другие элементы устанавливаются в соответствии с инструкцией по эксплуатации. При отсутствии инструкции дверца и другие элементы оборудования устанавливаются в наиболее неблагоприятное положение, которое возможно. Терморегулируюшие устройства устанавливают на максимальную уставку. Если в инструкции по эксплуатации грилей, встроенных в жарочные шкафы, указана более низкая уставка, используется эта уставка. Любые отражатели, предназначенные для установки над нагревательными элементами, должны быть установлены.
2.2.9.4 Вращающиеся вертелы в жарочных шкафах или грилях работают с грузом, показанным на рисунке 103. Прибор работает в соответствии с инструкцией по эксплуатации в части:
— включения нагревательных элементов:
— уставок терморегулирующего устройства:
— положения двери и поддона гриля.
При отсутствии такой инструкции регулятор устанавливают на максимальную уставку, дверь или полностью открывают, или устанавливают в самое неблагоприятное промежуточное положение, в котором она может быть оставлена. Любой поддон гриля устанавливают в самое низкое положение.
|
|
Примечание — Груз располагают на врашаюшемся нсртслс так. чтобы винт крепления касался образующей всргсла |
Рисунок 103— Груз для испытаний вращающегося вертела
2.2.9.5 Подогревающие жарочные шкафы и аналогичные отсеки работают закрытыми, а регуляторы устанавливают на максимальную уставку.
2.2.9.6 Контактные грили работают так, что температура в центре нагретой поверхности поддерживается равной (275 ± 15) «С с помощью терморегулирующих устройств или путем включения и отключения источника питания.
2.101 нагревательный блок: Любая часть прибора, которая выполняет независимо функцию приготовления или подогрева.
Примечание — Примерами таких частей являются конфорки, жарочные шкафы, грили и подогревающие шкафы.
2.102 поверхность конфорочной панели: Горизонтальная поверхность прибора, на которой может быть размешен сосуд.
4
ГОСТ Р МЭК 60335-2-6- 2000

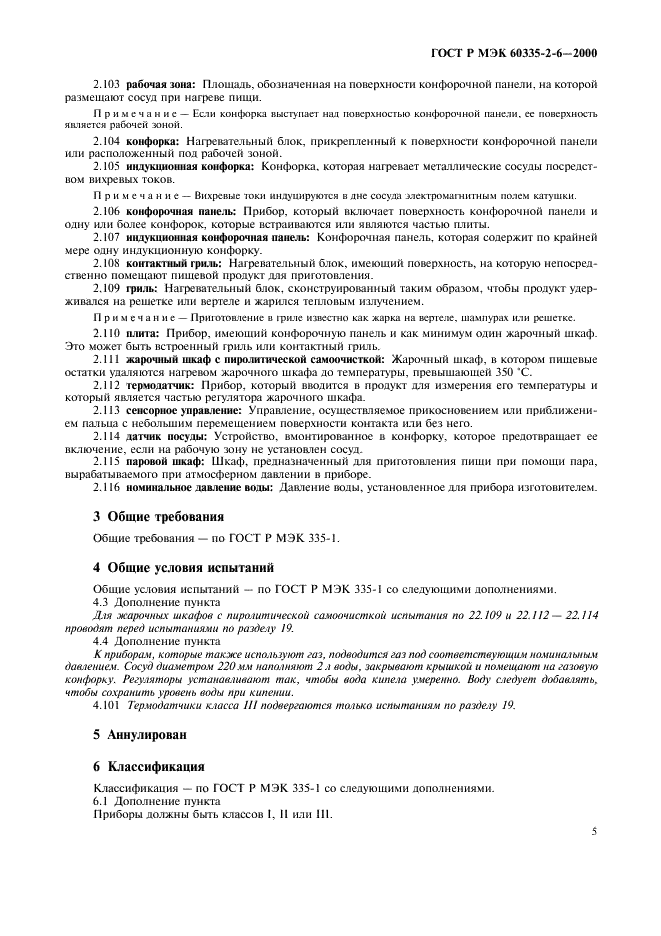

2.103 рабочая зона: Площадь, обозначенная на поверхности конфорочной панели, на которой размешают сосуд при нагреве пищи.
Примечание — Если конфорка выступает нал поверхностью конфорочной панели, ее поверхность является рабочей зоной.
2.104 конфорка: Нагревательный блок, прикрепленный к поверхности конфорочной панели или расположенный под рабочей зоной.
2.105 индукционная конфорка: Конфорка, которая нагревает металлические сосуды посредством вихревых токов.
П р и м е ч а и и е — Вихревые токи индуцируются в дне сосуда электромагнитным полем катушки.
2.106 конфорочная панель: Прибор, который включает поверхность конфорочной панели и одну или более конфорок, которые встраиваются или являются частью плиты.
2.107 индукционная конфорочная панель: Конфорочная панель, которая содержит по крайней мере одну индукционную конфорку.
2.10S контактный гриль: Нагревательный блок, имеющий поверхность, на которую непосредственно помещают пищевой продукт для приготовления.
2.109 гриль: Нагревательный блок, сконструированный таким образом, чтобы продукт удерживался на решетке или вертеле и жарился тепловым излучением.
II р и м с ч а н и е — Пршотовление в гриле извссто как жарка на вертеле, шампурах или решетке.
2.110 плита: Прибор, имеющий конфорочную панель и как минимум один жарочный шкаф. Это может быть встроенный гриль или контактный гриль.
2.111 жарочный шкаф с пиролишческой самоочнсткой: Жарочный шкаф, в котором пишевые остатки удаляются нагревом жарочного шкафа до температуры, превышающей 350 ‘С.
2.112 терчодатчик: Прибор, который вводится в продукт для измерения его температуры и который является частью регулятора жарочного шкафа.
2.113 сенсорное управление: Управление, осуществляемое прикосновением или приближением пальца с небольшим перемещением поверхности контакта или без него.
2.114 датчик посуды: Устройство, вмонтированное в конфорку, которое предотвращает ее включение, если на рабочую зону не установки сосуд.
2.115 паровой шкаф: Шкаф, предназначенный для приготовления пиши при помощи пара, вырабатываемого при атмосферном давлении в приборе.
2.116 поминальное давление воды: Даатение воды. устанош1енное для прибора изготовителем.
3 Общие требования
Общие требования — по ГОСТ Р МЭК 335-1.
4 Общие условия испытаний
Общие условия испытаний — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
4.3 Дополнение пункта
Для жарочных шкафов с пиролитической самоочисткой испытания по 22.109 и 22.112— 22./14 проводят перед испытаниями по разделу 19.
4.4 Дополнение пункта
К приборам, которые также используют газ, подводится газ под соответствующим номинаАЫ1Ым давлением. Сосуд диа.четром 220мм наполняют 2 л воды, закрывают крышкой и помешают на газовую конфорку. Регуляторы устанавливают так, чтобы вода кипела умеренно. Воду следует добавлять, чтобы сохранить уровень воды при кипении.
4.101 Термодатчики масса III повергаются только испытаниям по разделу 19.
5 Аннулирован
6 Классификация
Классификация — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
6.1 Дополнение пункта
Приборы должны быть классов I, II или III.
5
ГОСТ Р МЭК 60335-2-6-2000

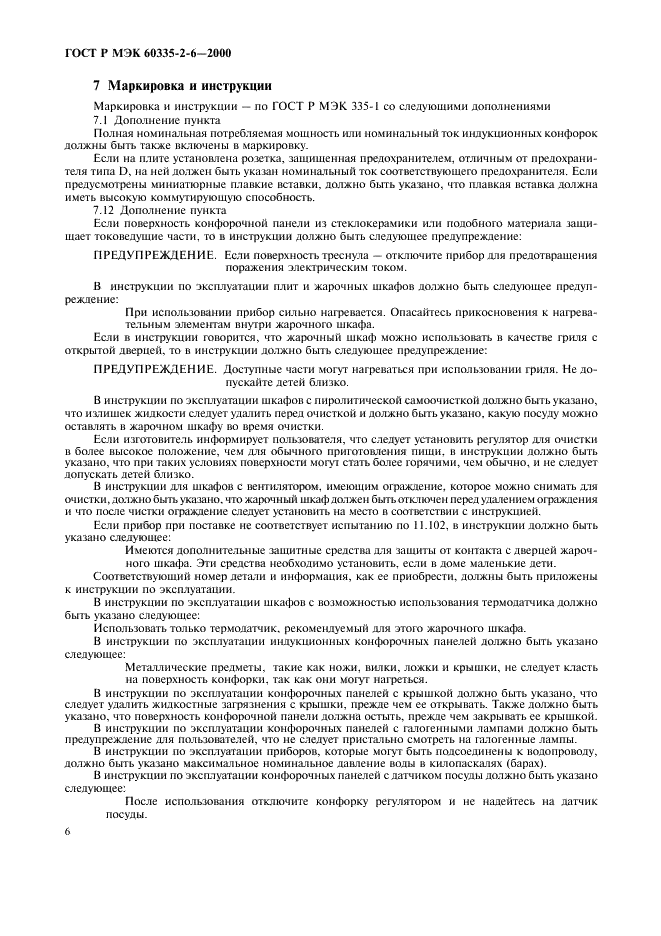

7 Маркировка и инструкции
Маркировка и инструкции — по ГОСТ Р МЭК 335-1 со следующими дополнениями
7.1 Дополнение пункта
Полная номинальная потребляемая мощность или номинальный ток индукционных конфорок должны быть также включены в маркировку.
Если на плите установлена розетка, защищенная предохранителем, отличным от предохранителя типа D, на ней должен быть указан номинальный ток соответствующего предохранителя. Если предусмотрены миниатюрные плавкие вставки, должно быть указано, что плавкая вставка должна иметь высокую коммутирующую способность.
7.12 Дополнение пункта
Если поверхность конфорочной панели из стеклокерамики или подобного материала защищает токоведущие части, то в инструкции должно быть следующее предупреждение:
ПРЕДУПРЕЖДЕНИЕ. Если поверхность треснула — отключите прибор для предотвращения поражения электрическим током.
В инструкции по эксплуатации плит и жарочных шкафов должно быть следующее предупреждение:
При использовании прибор сильно нагревается. Опасайтесь прикосновения к нагревательным элементам внутри жарочного шкафа.
Если в инструкции говорится, что жарочный шкаф можно использовать в качестве гриля с открытой дверцей, то в инструкции должно быть следующее предупреждение:
ПРЕДУПРЕЖДЕНИЕ. Доступные части могут нагреваться при использовании гриля. Не допускайте детей близко.
В инструкции по эксплуатации шкафов с пиролитической самоочисткой должно быть указано, что излишек жидкости следует удалить перед очисткой и должно быть указано, какую посуду можно оставлять в жарочном шкафу во время очистки.
Если изготовитель информирует пользователя, что следует установить регулятор да я очистки в более высокое положение, чем для обычного приготовления пиши, в инструкции должно быть указано, что при таких условиях поверхности мот стать более горячими, чем обычно, и не следует допускать детей близко.
В инструкции для шкафов с вентилятором, имеющим ограждение, которое можно снимать для очистки, должно быть указано, что жарочный шкаф должен быть отключен перед удалением ограждения и что после чистки ограждение следует установить на место в соответствии с инструкцией.
Если прибор при поставке не соответствует испытанию по 11.102, в инструкции должно быть указано следующее:
Имеются дополнительные защитные средства для защиты от контакта с дверцей жарочного шкафа. Эти средства необходимо установить, если в доме маленькие дети.
Соответствующий номер детали и информация, как ее приобрести, должны быть приложены к инструкции по эксплуатации.
В инструкции по эксплуатации шкафов с возможностью использования термодатчика должно быть указано следующее:
Использовать только термодатчик, рекомендуемый для этого жарочного шкафа.
В инструкции по эксплуатации индукционных конфорочных панелей должно быть указано следующее:
Металлические предметы, такие как ножи, вилки, ложки и крышки, не следует класть на поверхность конфорки, так как они могут нагреться.
В инструкции по эксплуатации конфорочных панелей с крышкой должно быть указано, что следует удалить жидкостные загрязнения с крышки, прежде чем ее открывать. Также должно быть указано, что поверхность конфорочной панели должна остыть, прежде чем закрывать ее крышкой.
В инструкции по эксплуатации конфорочных панелей с галогенными лампами должно быть предупреждение для пользователей, что не следует пристально смотреть на галогенные лампы.
В инструкции по эксплуатации приборов, которые могут быть подсоединены к водопроводу, должно быть указано максимальное номинальное давление воды в килопаскалях (барах).
В инструкции по эксплуатации конфорочных панелей с датчиком посуды должно быть указано следующее:
После использования отключите конфорку регулятором и не надейтесь на датчик посуды.
6
ГОСТ Р МЭК 60335-2-6-2000
7.12.1 Дополнение пункта
Если прибор снабжен лампой освещения без выключателя, отключающего лампу от сети питания с зазором между контактами по крайней мере 3 мм для всех полюсов, в инструкции по эксплуатации должно быть следующее предупреждение:
ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что прибор выключен, прежде чем производить замену лампы. чтобы избежать опасности поражения электрическим током.
В инструкции по эксплуатации плит, которые размешаются на полу, должно быть указано, что если плита устанавливается на подставку, следует принял, меры, чтобы прибор не мог соскользнуть с подставки.
Примечание — Это указание не требуется, если в инструкции по эксплуатации укачано. что плиту не следует устанавливать на подставку.
7.12.3 Дополнение пункта
Если плита не снабжена шнуром питания, в инструкции должен быть указан тип шнура, который следует использовать с учетом температуры задней поверхности плиты.
7.12.4 Дополнение пункта
13 инструкции по эксплуатации встраиваемых приборов, имеющих отдельные панели управления, должно быть указано, что панель управления должна быть подсоединена только к указанным нагревательным блокам, чтобы избежать возможной опасности.
7.15 Дополнение пункта
Если нецелесообразно размешать маркировку стационарных приборов так. чтобы ее было видно после установки прибора, соответствующая информация должна быть также в инструкции по эксплуатации или на дополнительной табличке, которая может быть прикреплена окаю прибора после его установки.
Примечание — Примером такого прибора является встраиваемая конфорочная панель.
Маркировка номинального тока предохранителя розетки должна быть размещена на или рядом с розеткой.
7.101 На генераторах пара, которые заполняются вручную, должна быть маркирована отметка максимального уровня воды, которая должна быть видна при заполнении.
Соответствие требованию проверяют осмотром.
7.102 Рабочая зона конфорочных панелей должна быть обозначена соответствующей маркировкой. если она не очевидна.
Соответствие требованию проверяют осмотрам.
8 Защита от контакта с токоведущими частями
Защита от контакта с токоведущими частями — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
8.1.2 Дополнение пункта
Испытательный щуп, показанный на рисунке 104, прикладывают без усилия к частям, случайное прикосновение к которым венкой ilju подобным острьм предметом при нормашюм использовании вероятно. Должна быть исмючена возможность прикосновения к токоведущим частям.
|
Изоляционный матпвриал |
||||||||||||
|
||||||||||||
|
Рисунок 104 — Длинный испытательный щуп |
8.1.3 Изменение пункта
Использование щупа, показанного на рисунке 3. вместо испытательного па.1ьца или испытательного стержня допустимо только тогда, когда нигревате.1ьные элементы с видимым свечением расположены сверху жарочного шкафа и/и гриля.
7
ГОСТ Р МЭК 60335-2-6-2000
8.1.4 Дополнение пункта
Доступные части цепи поджига в приборах, которые также используют газ, не считаются токоведущими, если искровой разряд не превышает 45 мкК, а измерительная цепь включает резистор сопротивлением (2000 ± 100) Ом.
9 Пуск электромеханических приборов
Этот раздел ГОСТ Р МЭК 335-1 не применяют.
10 Потребляемая мощность и ток
Потребляемая мощность и ток — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
10.1 Дополнение пункта
Потребляемую мощность индукционных конфорок и теряют отдельно и применяют допуски для электромеханических приборов.
Потребление мощности розеткой считается равным 1 кВт.
Примечание— Розетки не нагружают при испытании.
10.2 Ток индукционных конфорок измеряют отдельно и применяют допуски .гая электромеханических приборов.
Потребление тока розеткой считается равным мощности в I кВт, деленной на номинальное напряжение.
Примечание — Розетки не нагружают при испытании.
11 Нагрев
Нагрев — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
11.1 Дополнение пункта
Соответствие требованию проверяют также испытаниями по 11.101 и 11.102.
11.2 Замена пункта
Приборы испытывают в испытательном углу, состоящем из двух стенок, расположенных под прямым углом, и пола. Испытательный угол и основания для установки встраиваемых приборов изготавливают из фанеры толщиной 20 мм с матовой черной окраской.
Встраиваемые приборы устанавливают в соответствии с инструкцией по установке. После встраивания комплекс размещают как можно ближе к стенкам испытательного угла.
Приборы, предназначенные для установки на столе, размещают на пазу, как можно ближе к стенкам испытательного угла.
Приборы, предназначенные для установки на пазу, помещают в испытательный угол. Прямоугольную коробку помещают как можно ближе к свободной стенке прибора. Коробка закрытой конструкции изготовлена из фанеры толщиной Ю мм с матовой черной окраской. Ширина ко/юбки 150 мм. верх коробки должен находиться на одном уровне с поверхностью конфорочной панели, а передняя сторона коробки (кижна находиться в одной тоскости с передней поверхностью прибора.
Приборы, которые обычно крепят к стене, прикрепляют к одной из стенок испытателыюго угла настолько бшзко к второй стенке, насколько ли о возможно при обычна» использовании, если в инструкции по установке не сказано иначе.
Приборы с крышкой, накрывающей поверхность конфорочной панели, испытывают с крышкой в положении норма}Ы1 ого использования. Крышки, которые можно снять без помощи инструмента, снимают, кроме случая, когда конфорка не может работать при снятой крышке.
Термодатчики помещают в жарочный шкаф в положение, которое возможно при нормальном использовании. Их не включают для регулирования температуры жарочного шкафа.
Испытание шкафов с пиролитической самоочисткой проводят с установленным термодатчико. если другое не указано в инструкции по жеплуатации.
11.3 Дополнение пункта
Прим с ч а н и с — Если магнитное ноле индукционной конфорки оказывает чрезмерное влияние на результаты испытания, превышение температуры можно определить, используя высокоомный платиновый резистор со свитыми проволами или любые подобные средства. Резисторы размешают таким образом, чтобы они оказывали наименьшее влияние на температуру.
Температуру в центре жарочного шкафа и превышение температуры поверхности прямоугольной коробки определяют при помощи термопар, указанных для стен.
8
ГОСТ Р МЭК 60335-2-6- 2000

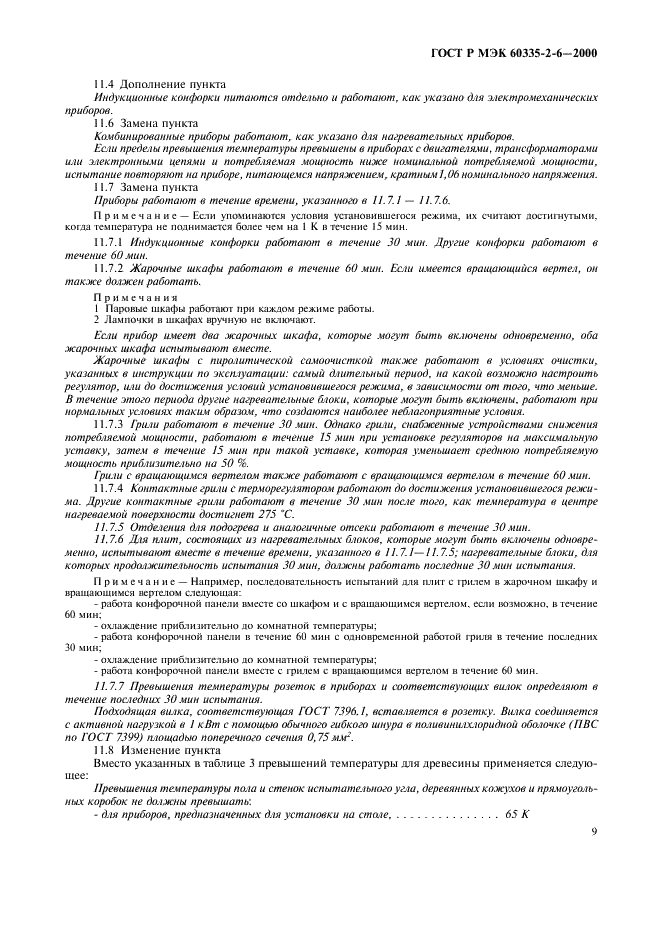

11.4 Дополнение пункта
Индукционные конфорки питаются отделыю и работают, как указано для электромеханических приборов.
11.6 Замена пункта
Комбинированные приборы работают, как указано для нагревательных приборов.
Если пределы превышения температуры превышены в приборах с двигателями, трансформаторами или электронными цепями и потребляемая мощность ниже номинальной потребляемой мощности, испытание повторяют на приборе, питающемся напряжением, кратным 1,06 номинального напряжения.
11.7 Замена пункта
Приборы работают в течение времени, указанного в II. 7.1 — Н. 7.6.
Примечание — Если упоминаются условия установившегося режима, их считают достигнутыми, когда температура не поднимается более чем на 1 К в течение 15 мин.
11.7.1 Индукционные конфорки работают в течение 30 мин. Другие конфорки работают в течение 60 мин.
11.7.2 Жарочные шкафы работают в течение 60 мин. Если имеется вращающийся вертел, он также должен работать.
Примечания
1 Паровые шкафы работают при каждом режиме работы.
2 Лампочки в шкафах вручную не включают.
Если прибор имеет два жарочных luKai/ta, которые могут быть включены одновременно, оба жарочных шка^ю испытывают вместе.
Жарочные шкафы с пиролитической самоочисткой также работают в условиях очистки, указанных в инструкции по эксплуатации: самый длительный период, на какой возможно настроить регулятор, или до достижения условий установившегося режима, в зависимости от того, что меньше. В течение этого периода другие нагревательные блоки, которые могут быть включены, работают при нормалышх условиях таким образа», что создаются наиболее неблагоприятные условия.
11.7.3 Грили работают в течение 30 мин. Однако грили, снабженные устройствами снижения потребляемой мощности, работают в течение 15 мин при установке регуляторов на максимальную уставку, затем в течение 15 мин при такой уставке, которая уменьшает среднюю потребляемую мощность приблизителыю на 50 %.
Грили с вращающимся вертелом также работают с вращающиеся вертелом в течение 60 мин.
11.7.4 Контактные грили С терморегулятором работают (к) достижения установившегося режи-ми. Другие контактные грили работают в течение 30 мин после того, как температура в центре нагреваемой поверхности достигнет 275 «С.
11.7.5 Отделения д.зя подогрева и аналогичные отсеки работают в течение 30 мин.
11.7.6 Д\я шит, состоящих из нагревательных блоков, которые могут быть включены одновременно, испытывают вместе в течение времени, указанного в II. 7.1—11.7.5; нагревателыше блоки, для которых продолжительность испытания 30 мин. должны работать последние 30 мин испытания.
Г1 римечание — Например, последовательность испытаний для плит с грилем в жарочном шкафу и вращающимся вергслом следующая:
— работа конфорочной панели вместе со шкафом и с врашаюшимся вертелом, если возможно, в течение 60 мин;
— охлаждение приблизительно до комнатной температуры;
— работа конфорочной панели в течение 60 мин с одновременной работой гриля в течение последних 30 мин;
-охлаждение приблизительно до комнатной температуры;
— работа конфорочной панели вместе с грилем с врашаюшимся вертелом в течение 60 мин.
11.7.7 Превышения температуры розеток в приборах и соответствующих вилок определяют в течение последних 30 мин испытания.
Подходящая вилка, соответствующая ГОСТ 7396.1. вставляется в розетку. Вилка соединяется с активной нагрузкой в I кВт с помощью обычно
