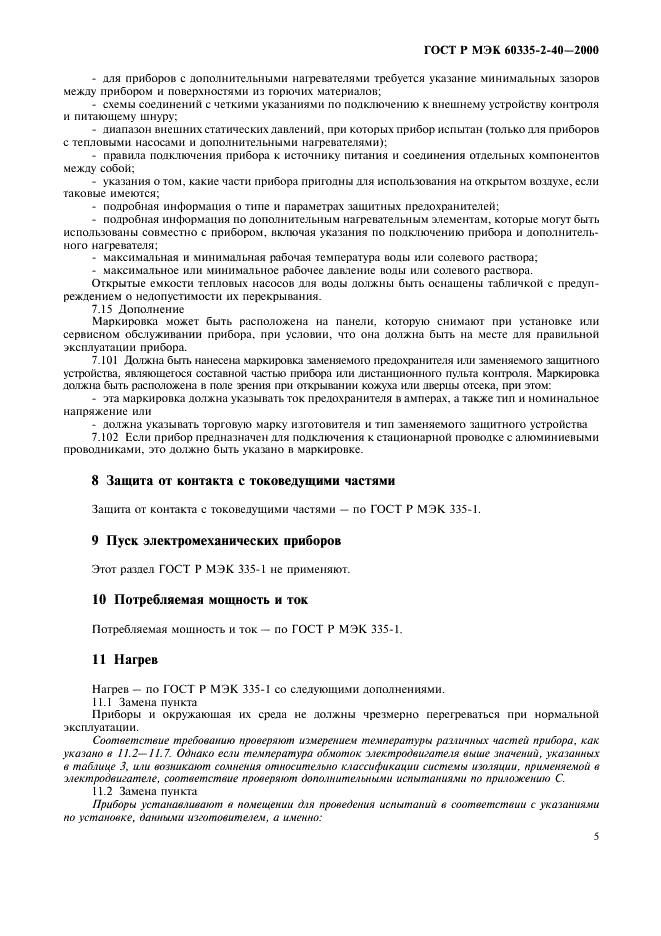

Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10

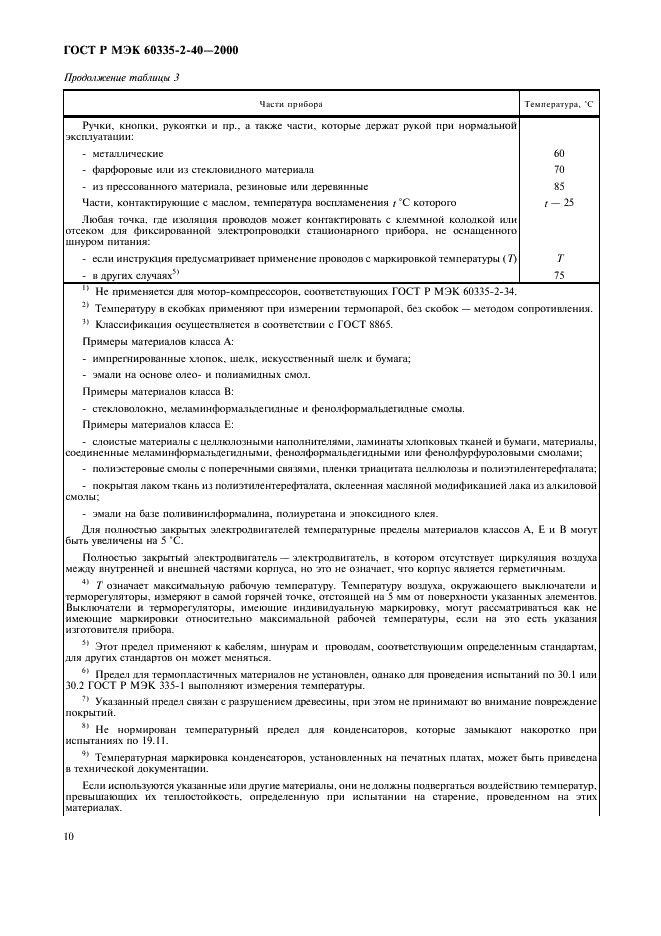

Страница 11
Страница 12

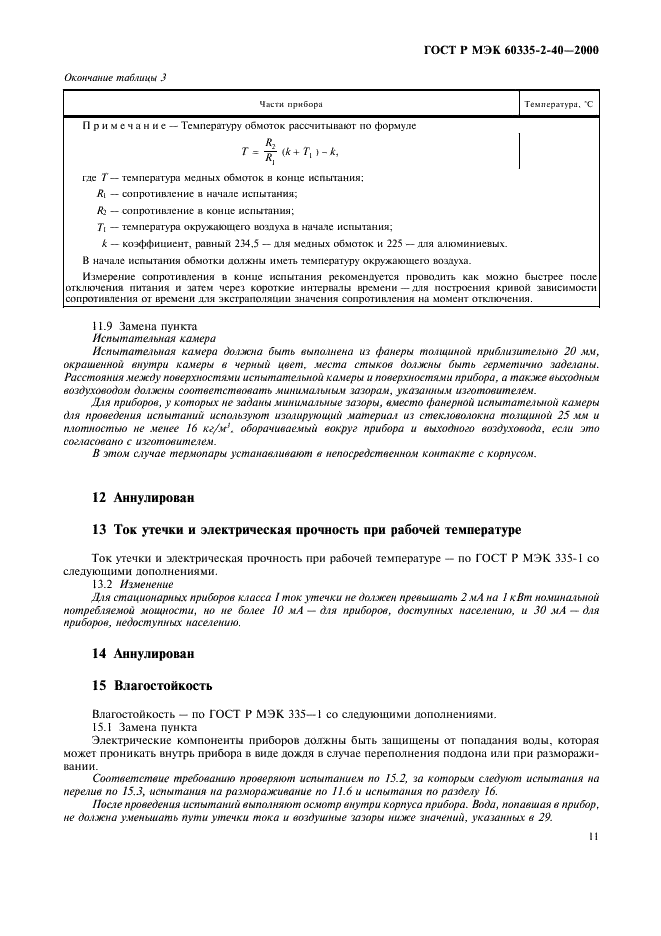

Страница 13

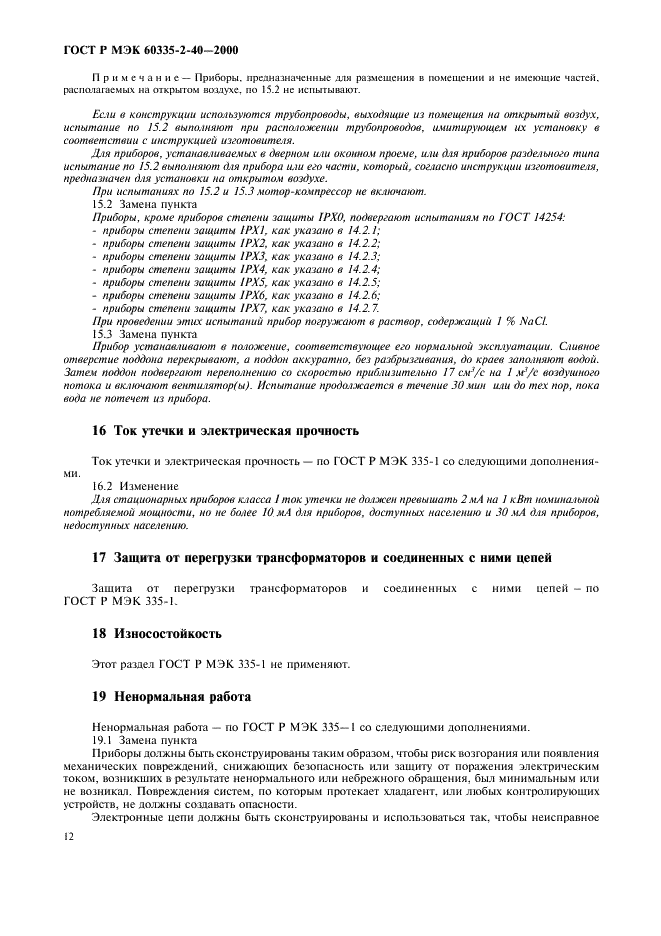

Страница 14

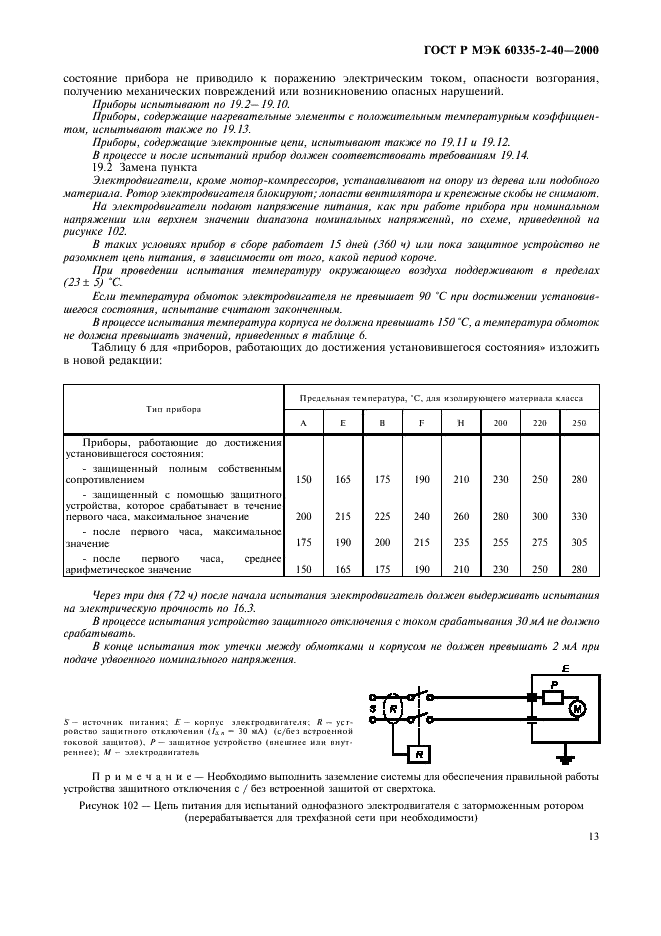

Страница 15

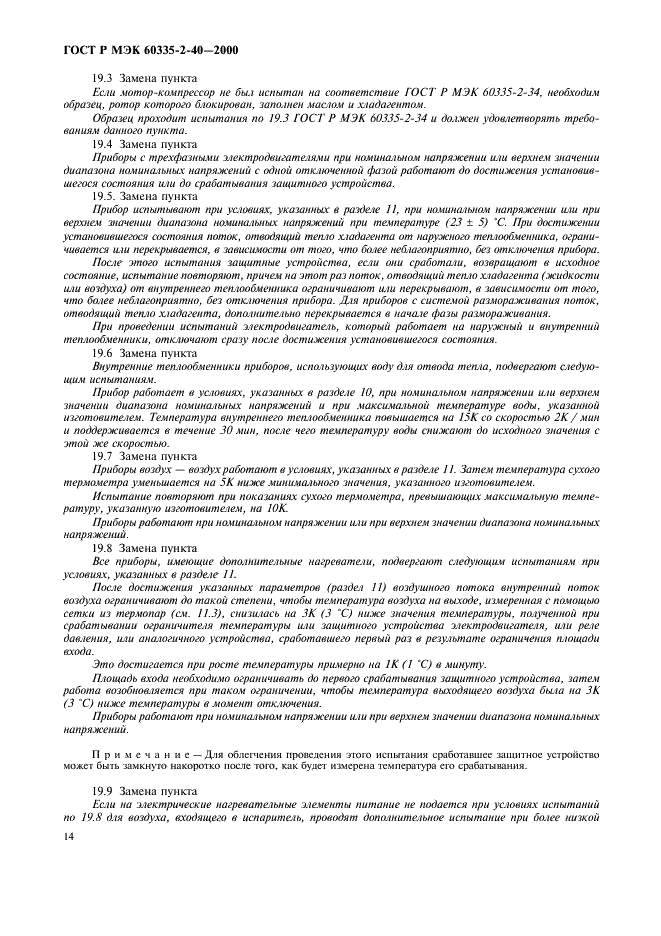

Страница 16

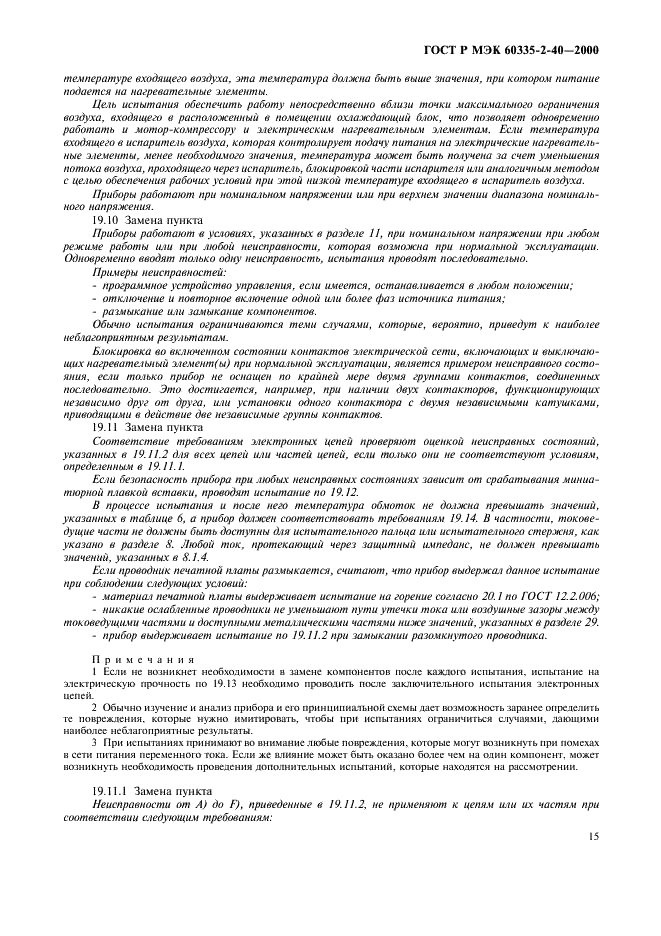

Страница 17

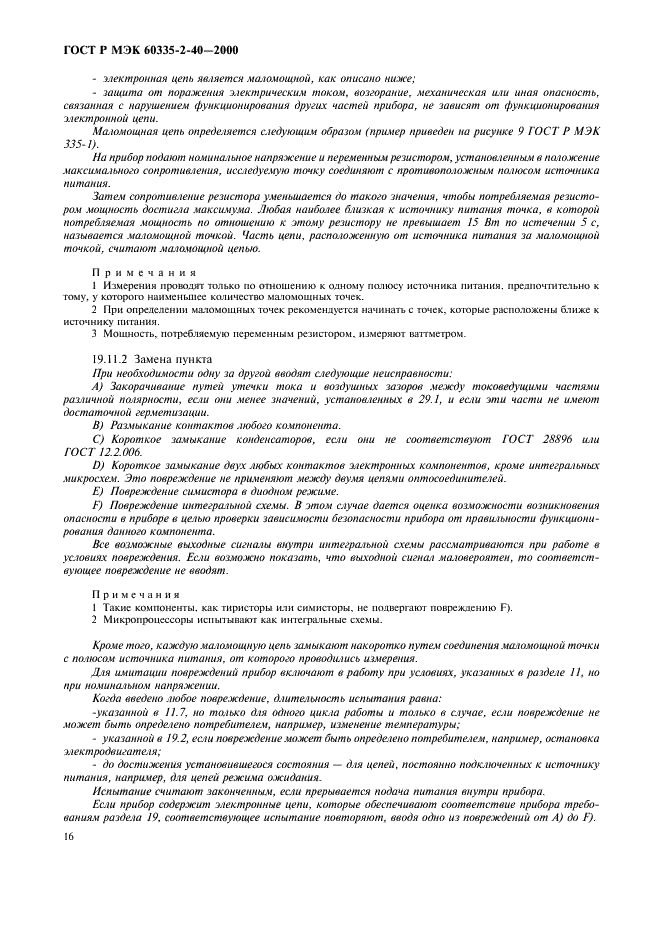

Страница 18

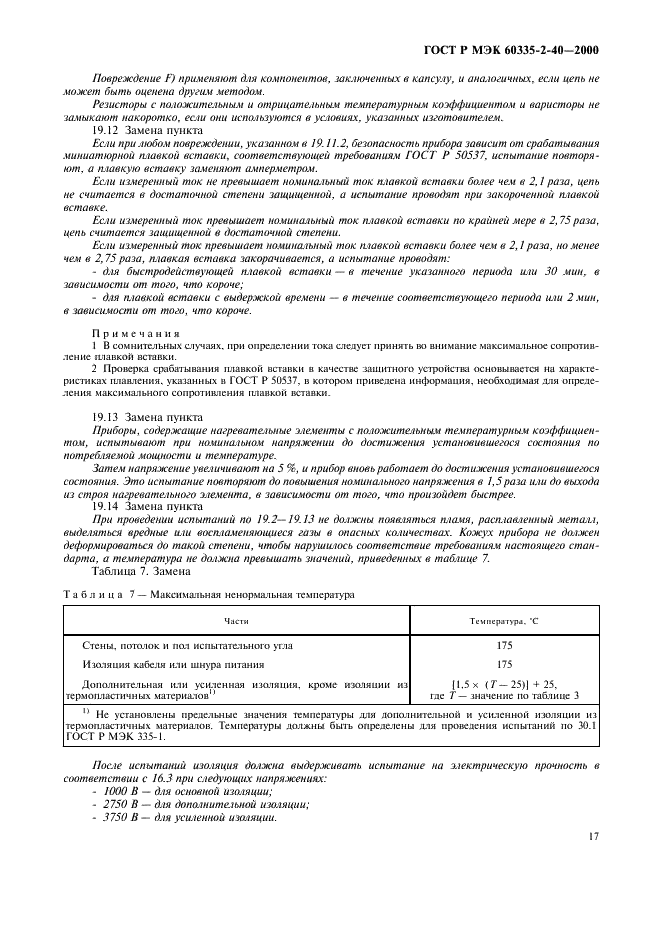

Страница 19

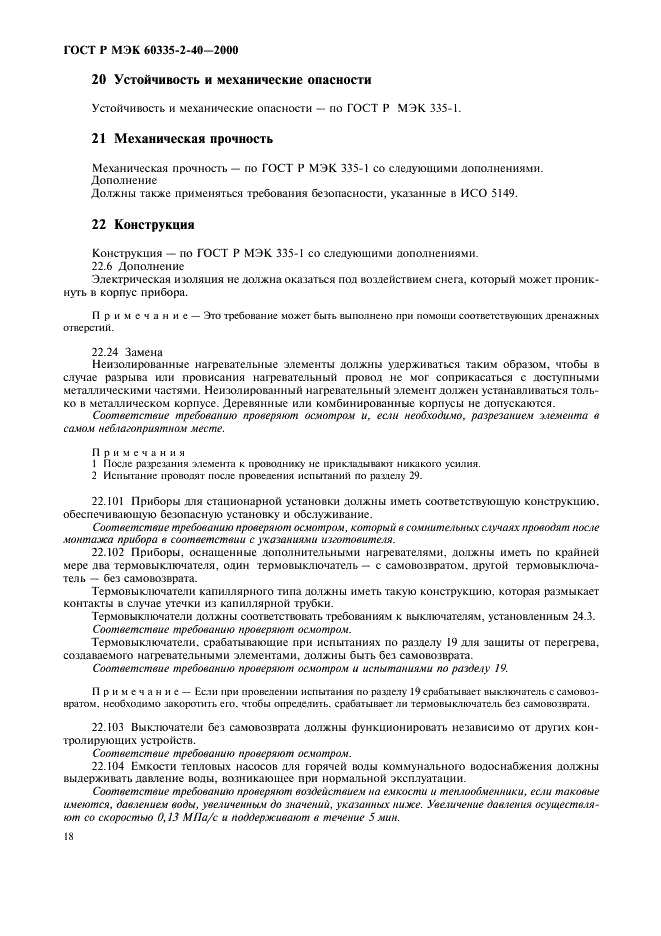

Страница 20

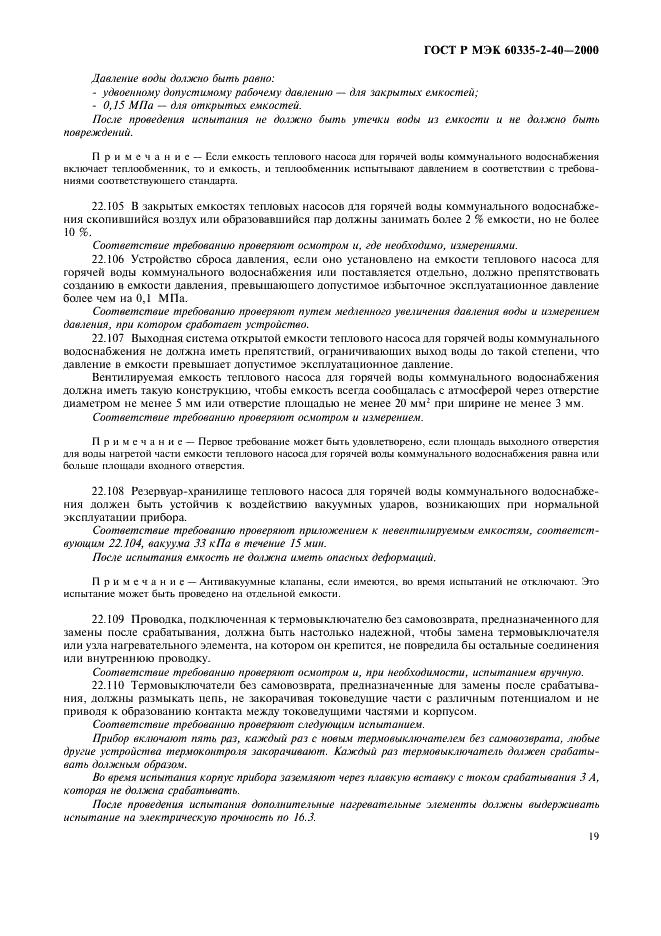

Страница 21

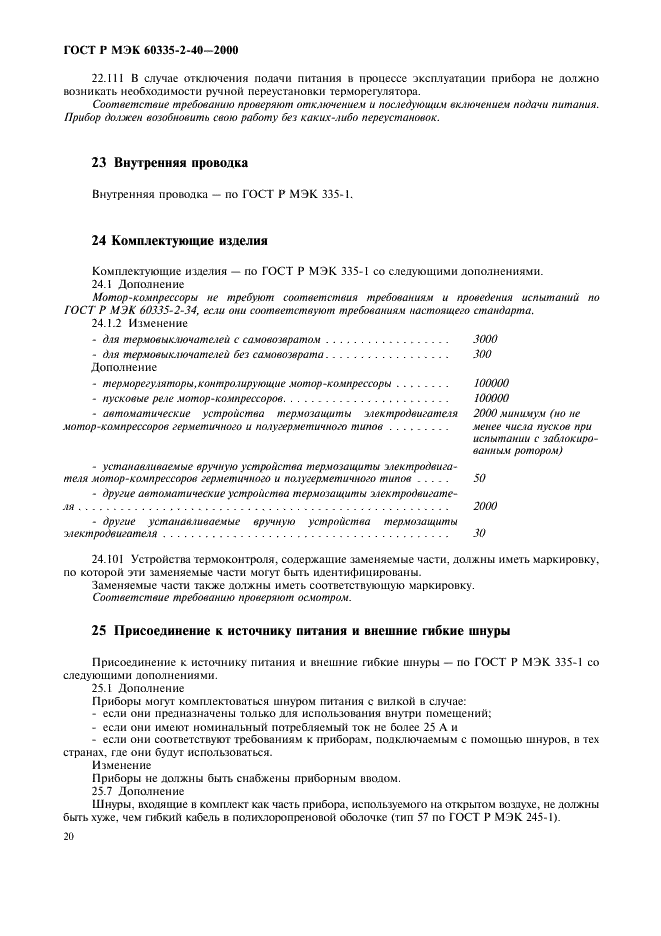

Страница 22

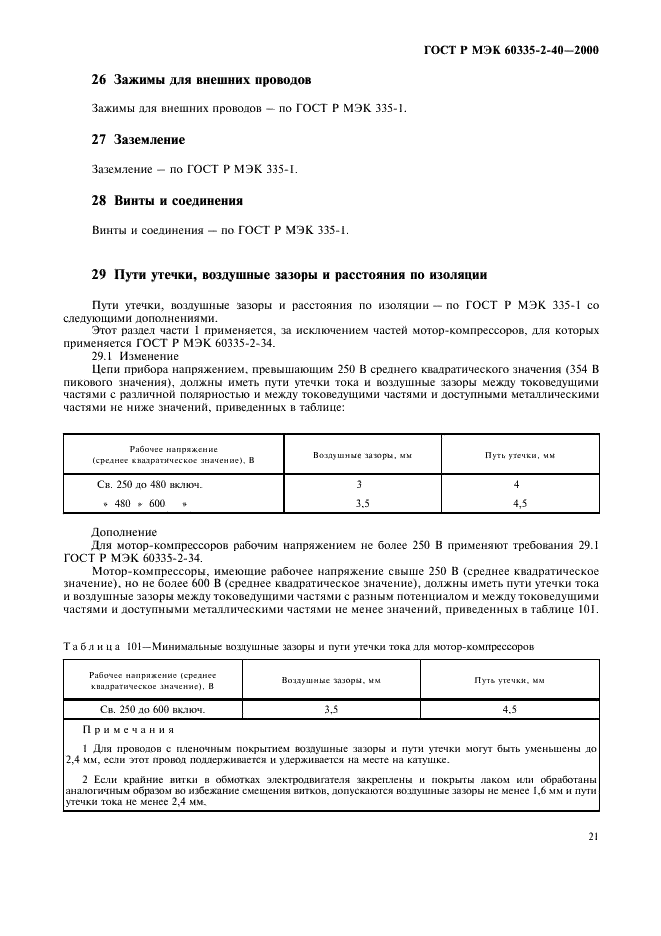

Страница 23

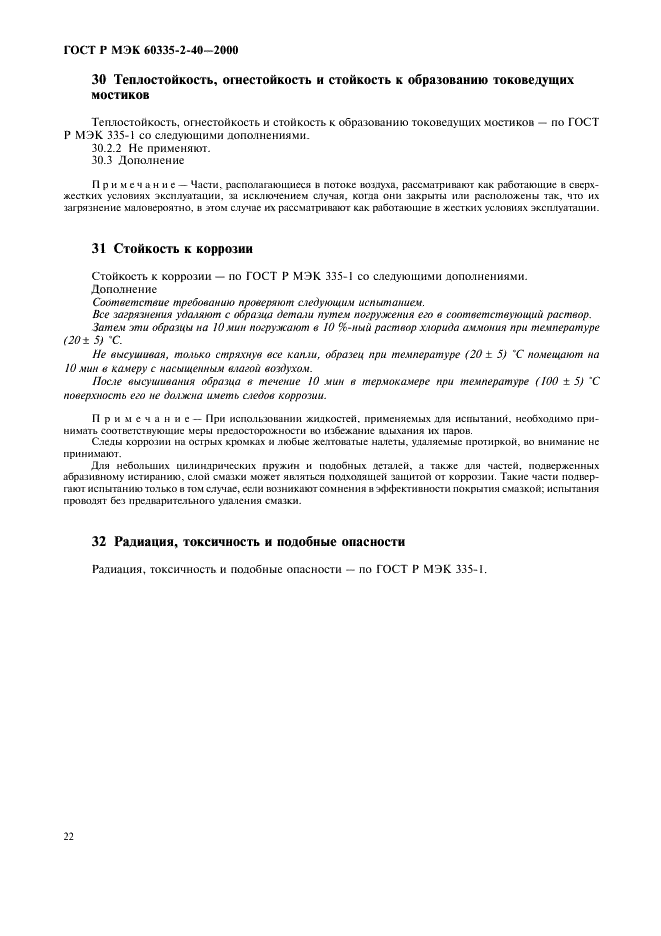

Страница 24
Страница 25
Страница 26
Страница 27
Страница 28
Страница 29
Страница 30

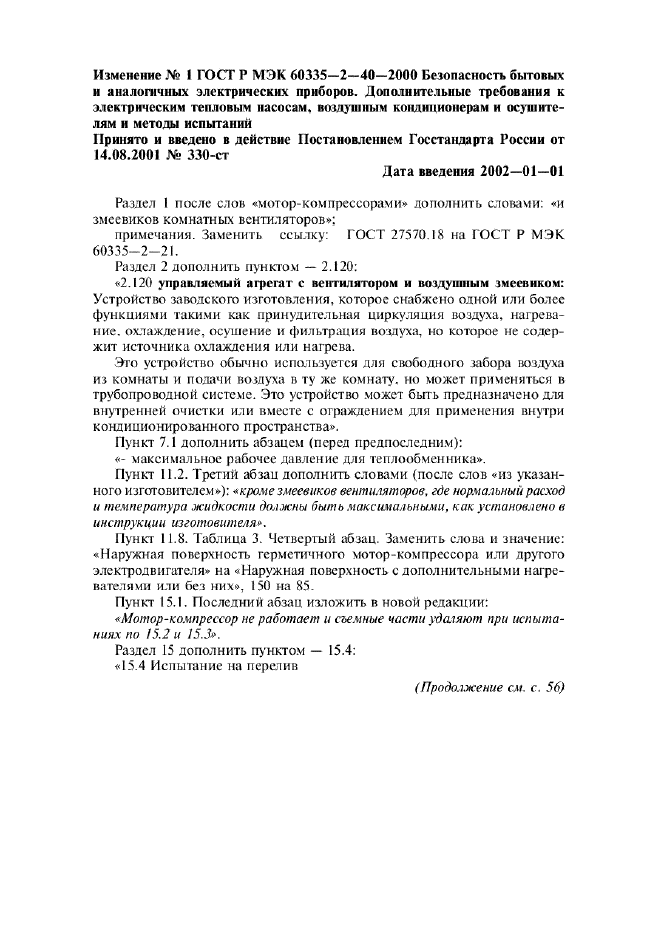

Страница 31

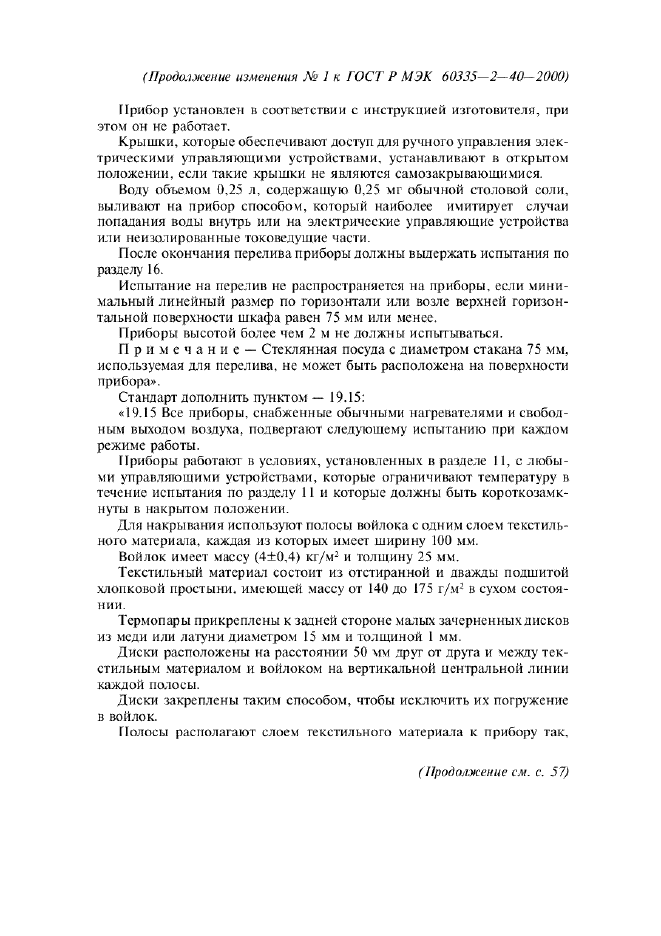

Страница 32

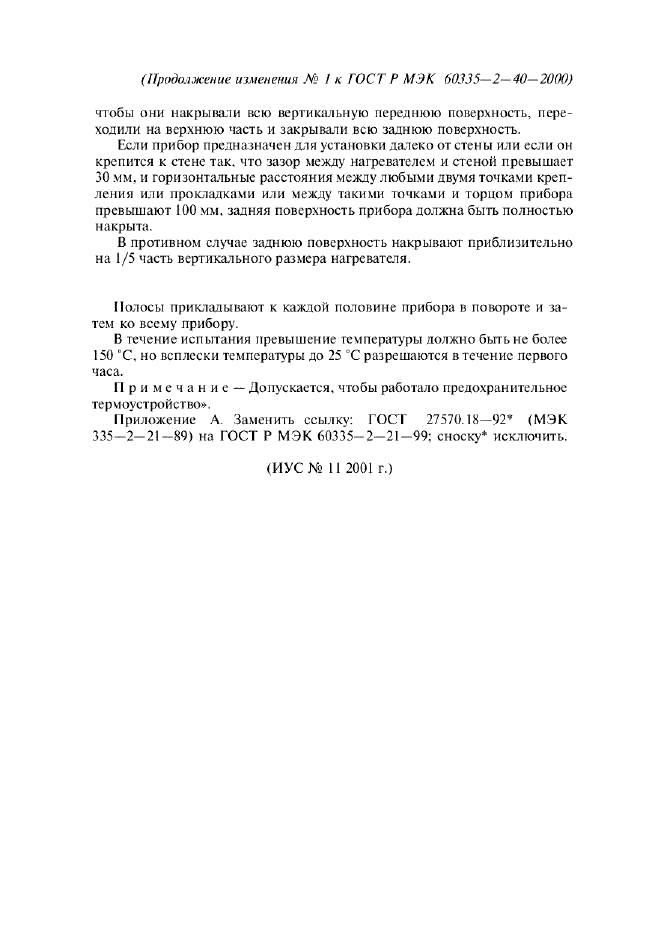

Страница 33

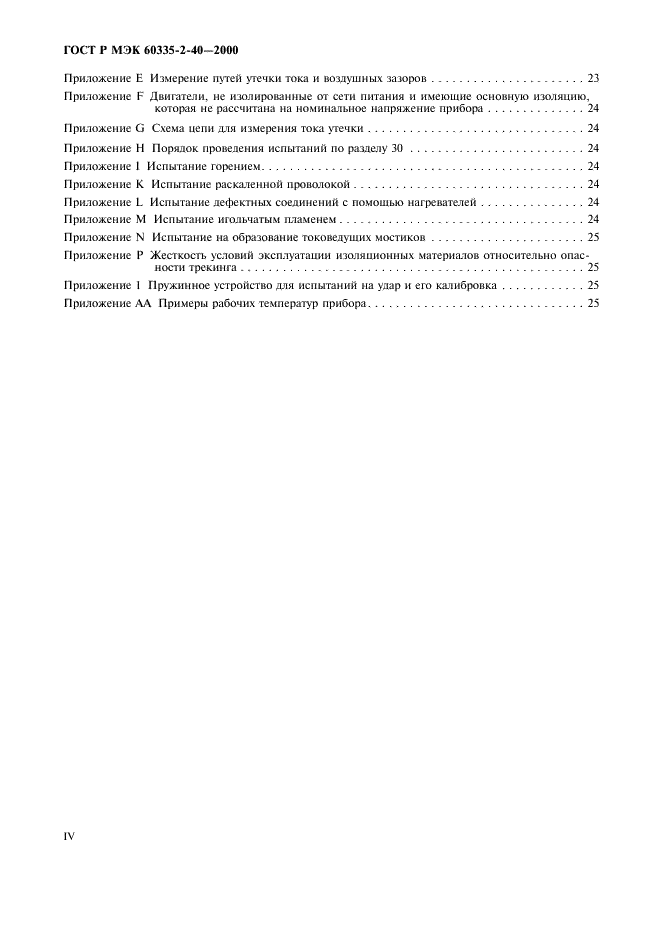

Страница 34
Страница 35
Страница 36

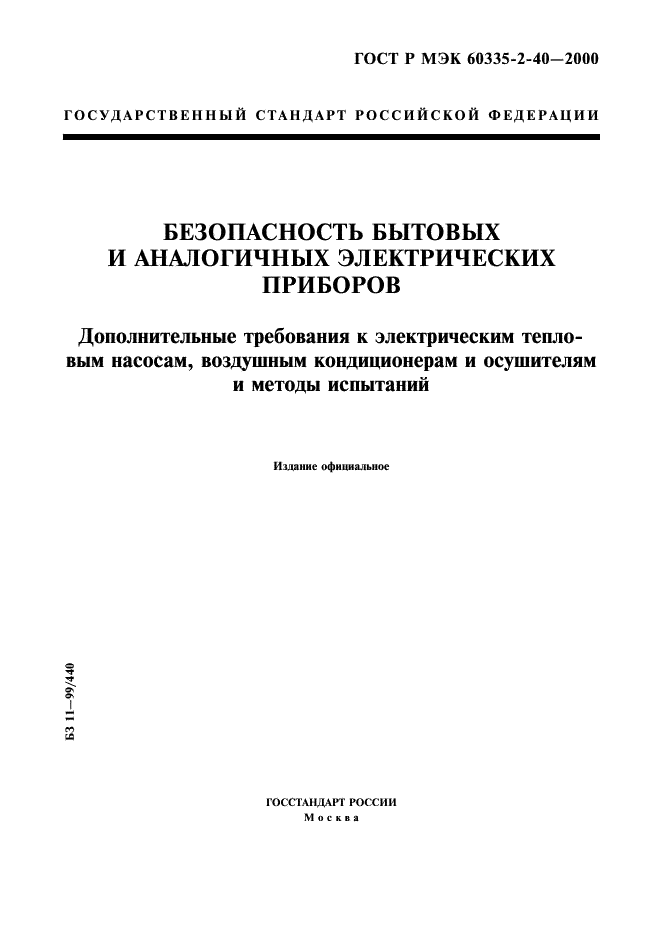

ГОСТ Р МЭК 60335-2-40-2000 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ БЫТОВЫХ И АНАЛОГИЧНЫХ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ
Дополнительные требования к электрическим тепловым насосам, воздушным кондиционерам и осушителям и методы испытаний
Издание официальное
БЗ 11-99/440
ГОССТАНДАРТ РОССИИ Москва
ГОСТ I» МЭК 60335-2-40-2000

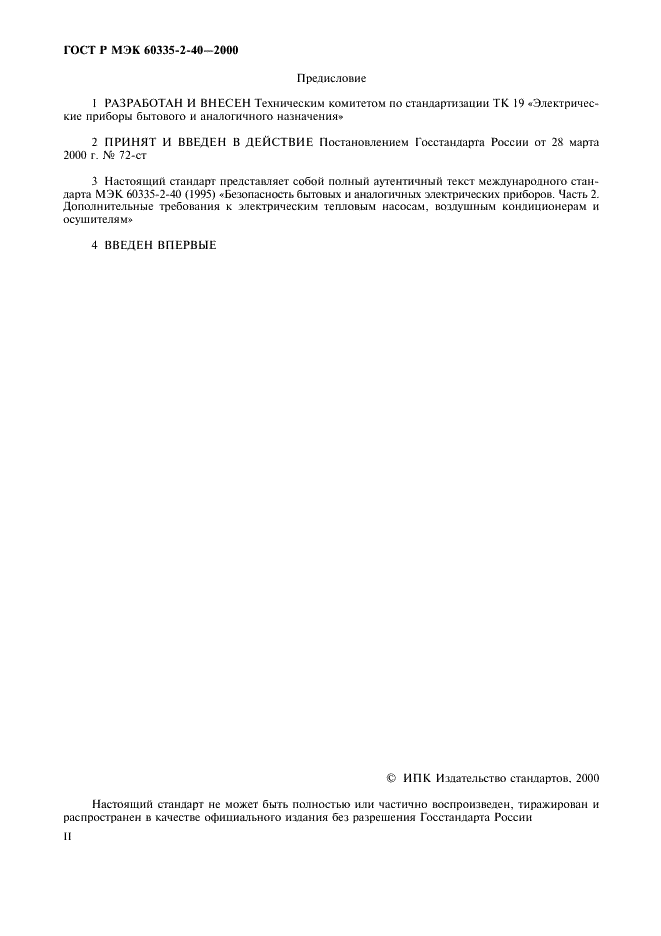

Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 19 «Электрические приборы бытового и аналогичного назначения»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 28 марта 2000 г. № 72-ст
3 Настоящий стандарт предста&чяет собой полный аутентичный текст международного стандарта МЭК 60335-2-40 (1995) «Безопасность бытовых и аналогичных электрических приборов. Часть 2. Дополнительные требования к электрическим тепловым насосам, воздушным кондиционерам и осушителям*
4 ВВЕДЕН ВПЕРВЫЕ
© ИГ1К Издательство стандартов. 2000
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
II
ГОСТ Р МЭК 60335-2-40-2000

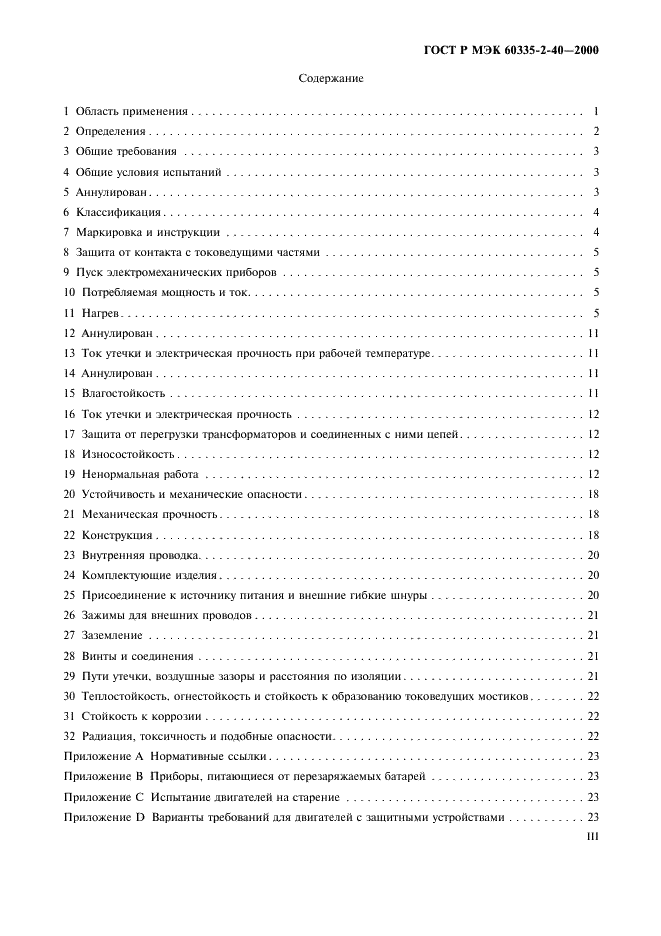

Содержание
1 Область применения……………………………………………….. 1
2 Определения…………………………………………………….. 2
3 Общие требования………………………………………………… 3
4 Обшие условия испытаний…………………………………………… 3
5 Аннулирован…………………………………………………….. 3
6 Классификация…………………………………………………… 4
7 Маркировка и инструкции…………………………………………… 4
8 Зашита от контакта с токоведущими частями………………………………. 5
9 Пуск электромеханических приборов……………………………………. 5
10 Потребляемая мощность и ток………………………………………… 5
11 Нагрев………………………………………………………… 5
12 Аннулирован…………………………………………………….11
13 Ток утечки и электрическая прочность при рабочей температуре………………….II
14 Аннулирован…………………………………………………….11
15 Влагостойкость…………………………………………………..II
16 Ток утечки и электрическая прочность…………………………………..12
17 Защита от перегрузки трансформаторов и соединенных с ними цепей………………12
18 Износостойкость………………………………………………….12
19 Ненормальная работа………………………………………………12
20 Устойчивость и механические опасности………………………………….18
21 Механическая прочность…………………………………………….18
22 Конструкция…………………………………………………….18
23 Внутренняя проводка……………………………………………….20
24 Комплектующие изделия…………………………………………….20
25 Присоединение к источнику питания и внешние гибкие шнуры………………….20
26 Зажимы для внешних проводов………………………………………..21
27 Заземление……………………………………………………..21
28 Винты и соединения……………………………………………….21
29 Пути утечки, воздушные зазоры и расстояния по изоляции……………………..21
30 Теплостойкость, огнестойкость и стойкость к образованию гоковедуших мостиков……..22
31 Стойкость к коррозии………………………………………………22
32 Радиация, токсичность и подобные опасности………………………………22

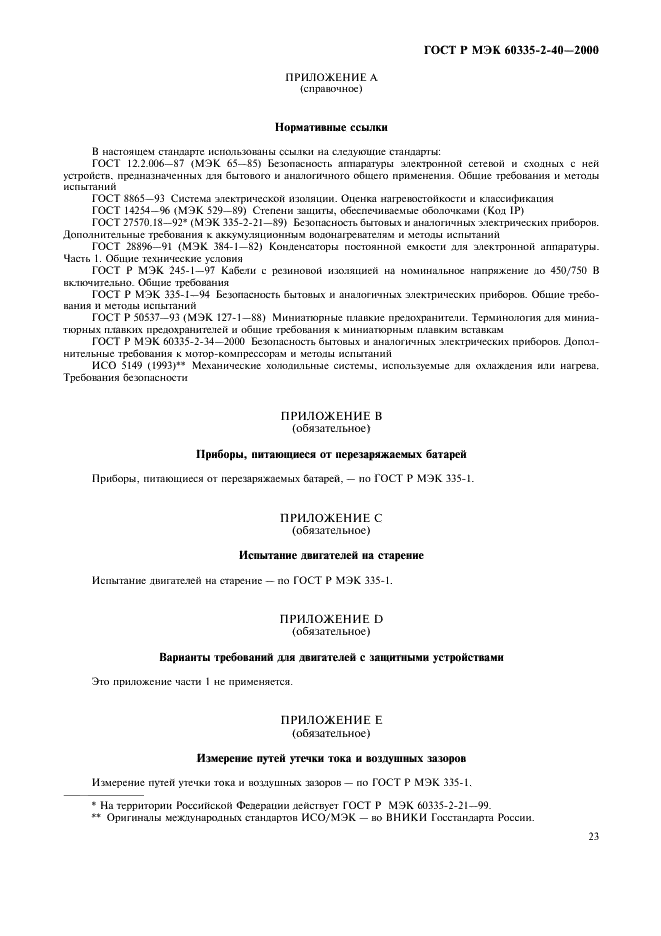

Приложение Л Нормативные ссылки………………………………………23
Приложение В Приборы, питающиеся от перезаряжаемых батарей………………….23
Приложение С Испытание двигателей на старение…………………………….23
Приложение D Варианты требований для двигателей с защитными устройствами………..23
ГОСТ 1» МЭК 60335-2-40-2000
Приложение Е Измерение путей утечки тока и воздушных зазоров………………….23

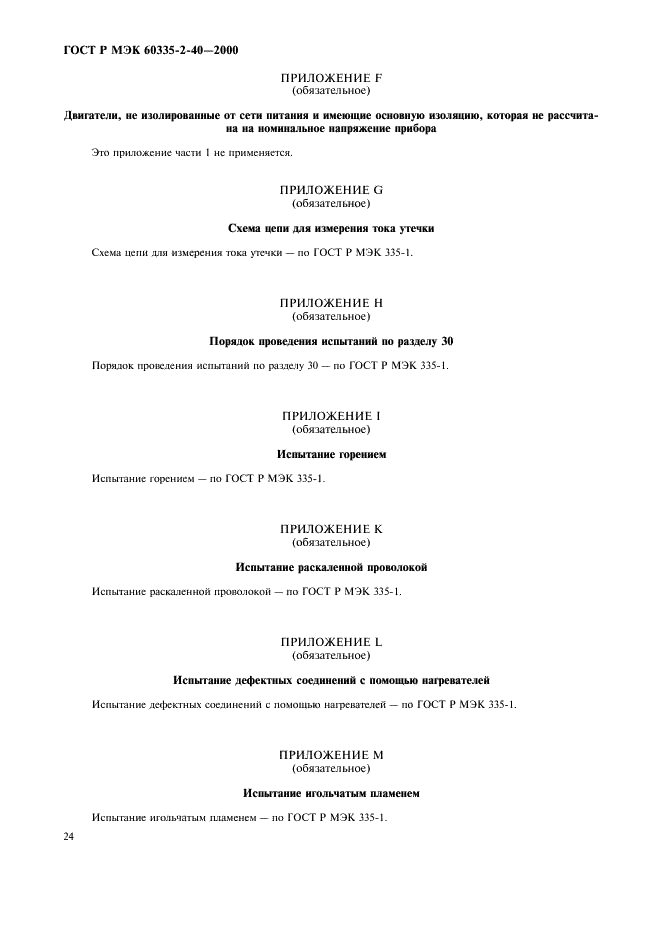

Приложение F Двигатели, не изолированные от сети питания и имеющие основную изоляцию.
которая не рассчитана на номинальное напряжение прибор;!…………..24
Приложение G Схема цепи для измерения тока утечки………………………….24
Приложение Н Порядок проведения испытаний по разделу 30…………………….24
Приложение 1 Испытание горением……………………………………….24
Приложение К Испытание раскаленной проволокой……………………………24
Приложение L Испытание дефектных соединений с помощью нагревателей……………24
Приложение М Испытание игольчатым пламенем……………………………..24

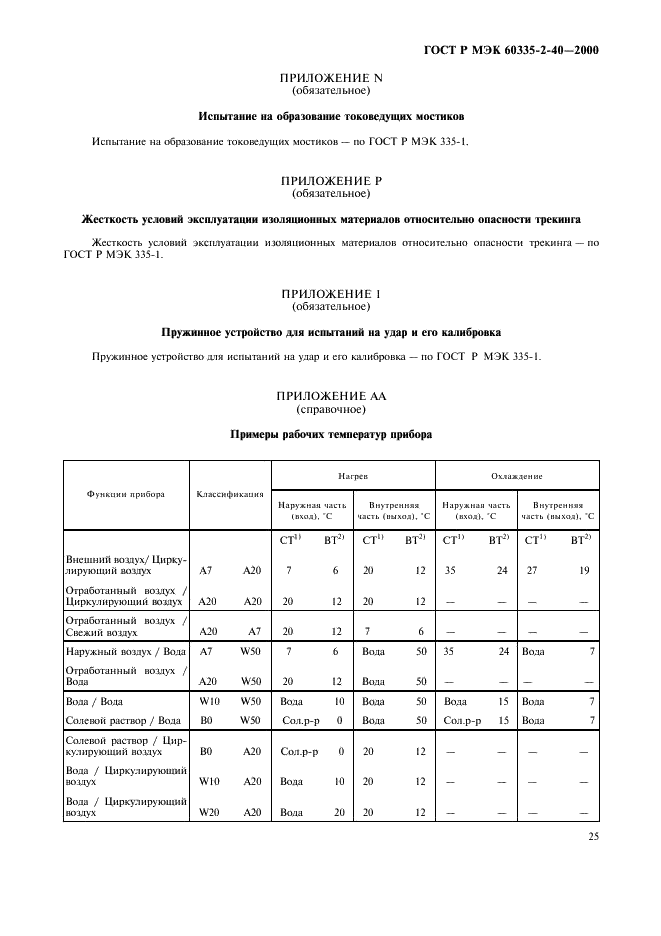

Приложение N Испытание на образование токоведущих мостиков………………….25
Приложение Р Жесткость условий эксплуатации изоляционных материалов относительно опасности трекинга………………………………………….25
Приложение 1 Пружинное устройство для испытаний на удар и его калибровка…………25

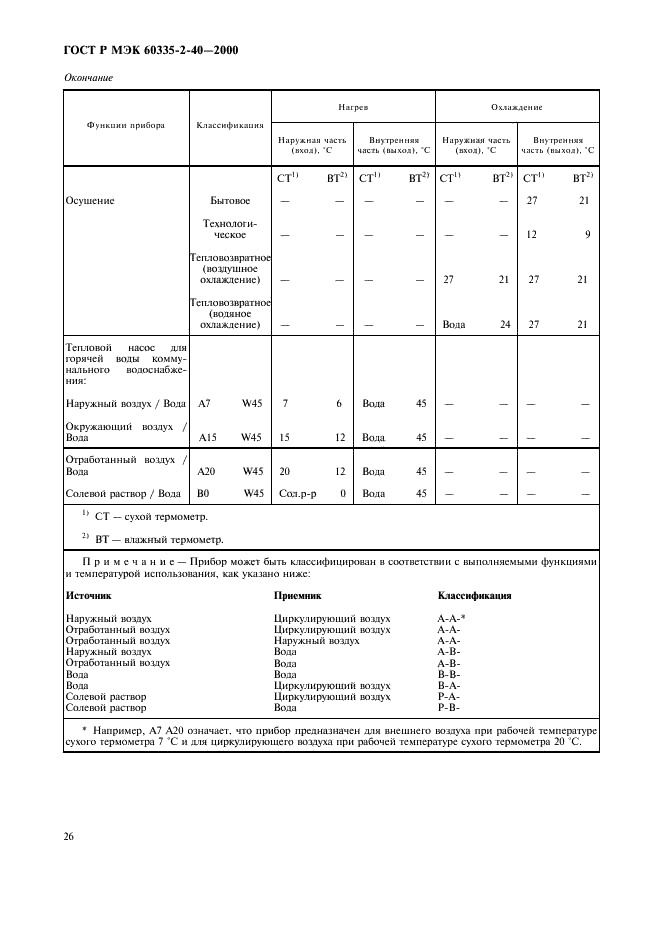

Приложение АЛ Примеры рабочих температур прибора………………………….25
IV

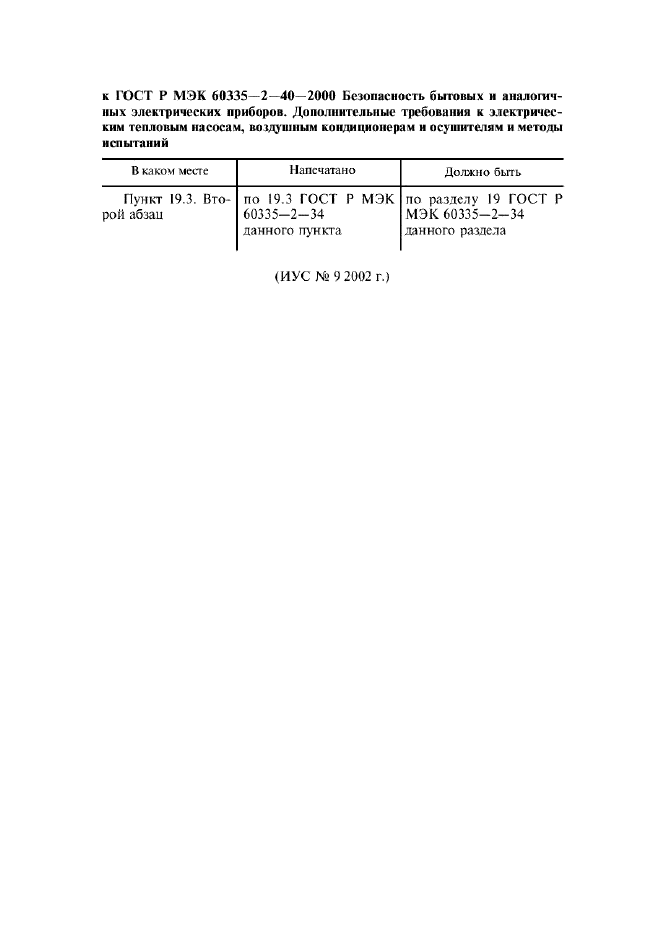

к ГОСТ Р МЭК 60335-2-40-2000 Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к электрическим тепловым насосам, воздушным кондиционерам и осушителям и методы испытаний
|
||||||||||||
|
(ИУС № 9 2002 г.) |

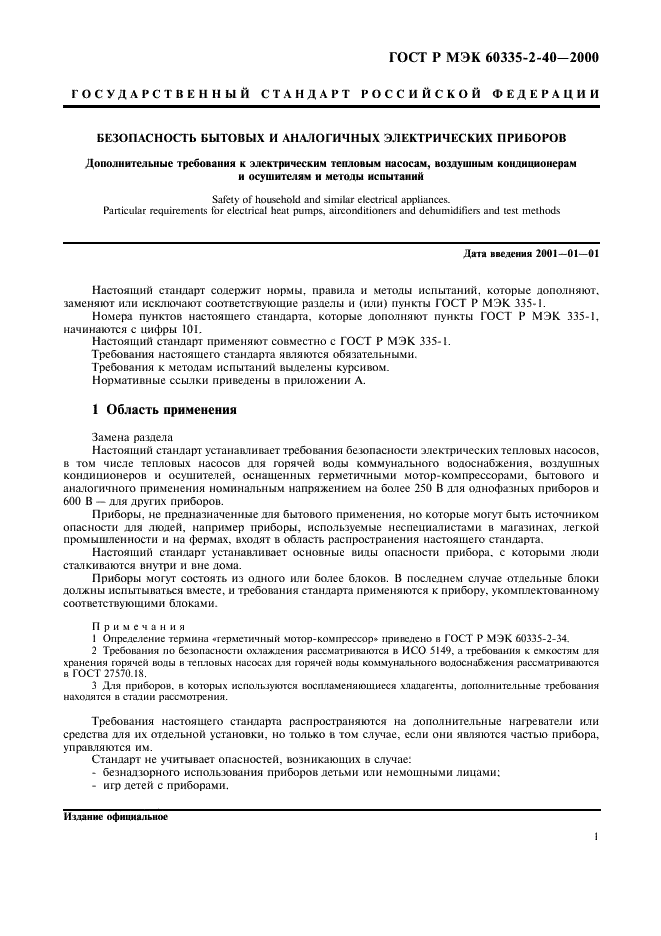

ГОСТ Р МЭК 60335-2-40-2000 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ БЫТОВЫХ И АНАЛОГИЧНЫХ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ
Дополнительные требования к электрическим тепловым насосам, воздушным кондиционерам
и осушителям и методы испытаний
Safety of household and similar electrical appliances.
Particular requirements lor electrical heat pumps, aircomlitioncrs and dehumidifiers and test methods
Дата введения 2001—01—01
Настоящий стандарт содержит нормы, правила и методы испытаний, которые дополняют, заменяют или исключают соответствующие разделы и (или) пункты ГОСТ I* МЭК 335-1.
Номера пунктов настоящего стандарта, которые дополняют пункты ГОСТ Р МЭК 335-1. начинаются с цифры 101.
Настоящий стандарт применяют совместно с ГОСТ Р МЭК 335-1.
Требования настоящего стандарта являются обязательными.
Требования к методам испытаний выделены курсивом.
Нормативные ссылки приведены в приложении А.
1 Область применения
Замена раздела
Настоящий стандарт устанавливает требования безопасности электрических тепловых насосов, в том числе тепловых насосов для горячей воды коммунального водоснабжения, воздушных кондиционеров и осушителей, оснащенных герметичными мотор-компрессорами, бытового и аналогичного применения номинальным напряжением на более 250 В для однофазных приборов и 600 В — для других приборов.
Приборы, не предназначенные для бытового применения, но которые могут быть источником опасности для людей, например приборы, используемые неспециалистами в магазинах, легкой промышленности и на фермах, входят в область распространения настоящего стандарта.
Настоящий стандарт устанавливает основные виды опасности прибора, с которыми люди сталкиваются внутри и вне дома.
Приборы могут состоять из одного или более блоков. В последнем случае отдельные блоки должны испытываться вместе, и требования стандарта применяются к прибору, укомплектованному соответствующими блоками.
П р и меча ни я
1 Определение термина «герметичный мотор-компрессор» прицелено в ГОСТ Р МЭК 60335-2-34.
2 Требования по безопасности охлаждения рассматриваются в ИСО 5149. а требовании к емкостям для хранения горячей воды в тепловых насосах для горячей воды коммунального водоснабжения рассматриваются в ГОСТ 27570.18.
3 Для приборов, в которых используются воспламеняющиеся хладагенты, дополнительные требования находятся в сталии рассмотрения.
Требования настоящего стандарта распространяются на дополнительные нагреватели или средства для их отдельной установки, но только в том случае, если они являются частью прибора, управляются им.
Стандарт не учитывает опасностей, возникающих в случае:
— безнадзорного использования приборов детьми или немощными лицами:
— игр детей с приборами.
И здание официальное
I
ГОСТ Р МЭК 60335-2-40-2000

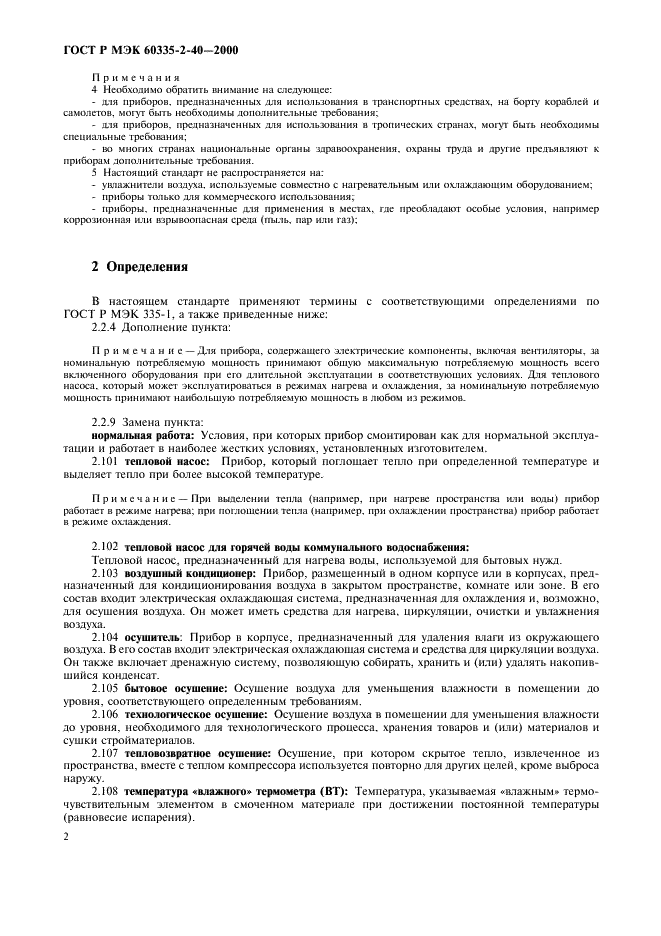

II р и м с ч а н к я
4 Необходимо обратить внимание на следующее:
— для приборов, предназначенных для использования в транспортных средствах, на 6opiy кораблей и самолетов, могут быть необходимы дополнительные требования;
— для приборов, предназначенных для использования в тропических странах, могут быть необходимы специальные требования;
— во многих странах национальные органы здравоохранения, охраны труда и другие предъявляют к приборам дополнительные требования.
5 Настоящий стандарт не распространяется на:
— увлажнители воздуха, используемые совместно с нагревательным или охлаждающим оборудованием;
— приборы только для коммерческого использования;
— приборы, предназначенные для применения в местах, где преобладают особые условия, например коррозионная или взрывоопасная среда (пыль, пар или газ):
2 Определения
В настоящем стандарте применяют термины с соответствующими определениями по ГОСТ Р МЭК 335-1. а также приведенные ниже:
2.2.4 Дополнение пункта:
Примечание — Для прибора, содержащего электрические компоненты, включая вентиляторы, за номинальную потребляемую мощность принимают общую максимальную потребляемую мощность всего включенного оборудования при его длительной эксплуатации в соответствующих условиях. Для теплового насоса, который может эксплуатироваться в режимах нагрева и охлаждения, за номинальную потребляемую мощность принимают наибольшую потребляемую мощность в любой из режимов.
2.2.9 Замена пункта:
нормальная работа: Условия, при которых прибор смонтирован как для нормальной эксплуатации и работает в наиболее жестких условиях, установленных изготовителем.
2.101 тепловой насос: Прибор, который поглотает тепло при определенной температуре и выделяет тепло при более высокой температуре.
Примечание- При выделении тепла (например, при нагреве пространства или воды) прибор работает в режиме нагрева; при поглощении тепла (например, при охлаждении пространства) прибор работает в режиме охлаждения.
2.102 тепловой насос для горячей воды коммунального водоснабжения:
Тепловой насос, предназначенный для нагрева воды, используемой для бытовых нужд.
2.103 воздушный кондиционер: Прибор, размещенный в одном корпусе или в корпусах, предназначенный для кондиционирования воздуха в закрытом пространстве, комнате или зоне. В его состав входит электрическая охлаждающая система, предназначенная для охлаждения и, возможно, для осушения воздуха. Он может иметь средства для нагрева, циркуляции, очистки и увлажнения воздуха.
2.104 осушитель: Прибор в корпусе, предназначенный для удаления влаги из окружающего воздуха. В его состав входит электрическая охлаждающая система и средства для циркуляции воздуха. Он также включает дренажную систему, позволяющую собирать, хранить и (или) удалять накопившийся конденсат.
2.105 бытовое осушение: Осушение воздуха для уменьшения влажности в помещении до уровня, соответствующего определенным требованиям.
2.106 технологическое осушение: Осушение воздуха в помещении для уменьшения влажности до уровня, необходимого для технологического процесса, хранения товаров и (или) материалов и сушки стройматериалов.
2.107 тенловозвратное осушение: Осушение, при котором скрытое тепло, извлеченное из пространства, вместе с теплом компрессора используется повторно для других целей, кроме выброса наружу.
2.108 температура «влажного» термометра (ВТ): Температура, указываемая «влажным» термочувствительным элементом в смоченном материале при достижении постоянной температуры (равновесие испарения).
2
ГОСТ Р МЭК 60335-2-40-2000

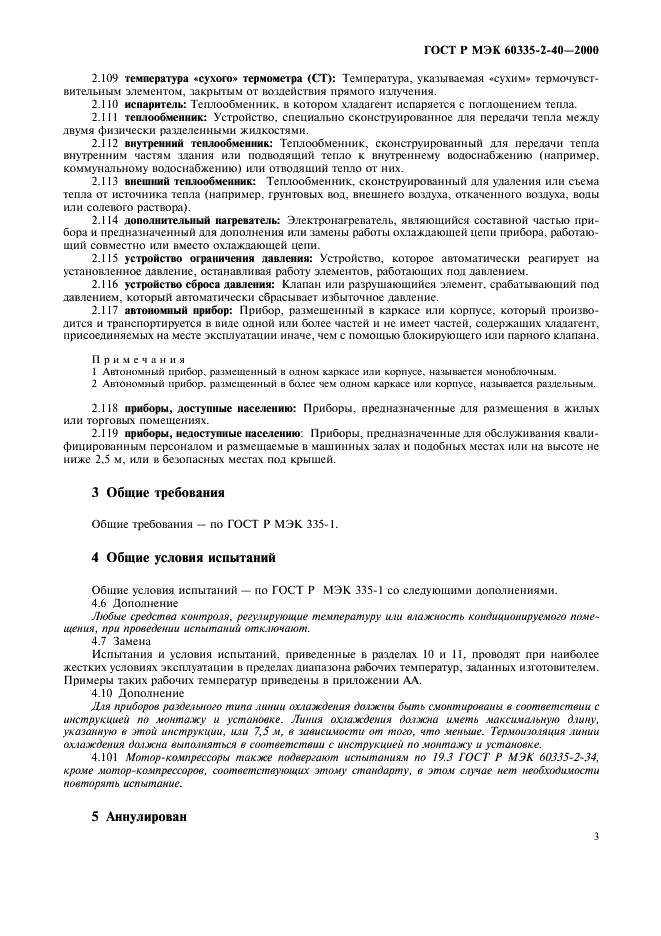

2.109 температура «сухого» термометра (СТ): Температура, указываемая «сухим» термочувствительным элементом, закрытым от воздействия прямого излучения.
2.110 испаритель: Теплообменник, в котором хладагент испаряется с поглощением тепла.
2.111 теплообменник: Устройство, специально сконструированное для передачи тепла между двумя физически разделенными жидкостями.
2.112 внутренний теплообменник: Теплообменник, сконструированный для передачи тепла внутренним частям здания или подводящий тепло к внутреннему водоснабжению (например, коммунальному водоснабжению) или отводящий тепло от них.
2.113 внешний теплообменник: Теплообменник, сконструированный для удаления или съема тепла от источника тепла (например, грунтовых вод, внешнего воздуха, откаченного воздуха, воды или солевого раствора).
2.114 дополнительный нагреватель: Электронагреватель, являющийся составной частью прибора и предназначенный для дополнения или замены работы охлаждающей цепи прибора, работающий совместно или вместо охлаждающей цепи.
2.115 устройство ограничения давления: Устройство, которое автоматически реагирует на установленное давление, останавливая работу элементов, работающих под давлением.
2.116 устройство сброса давления: Клапан или разрушающийся элемент, срабатывающий под давлением, который автоматически сбрасывает избыточное давление.
2.117 автономный прибор: Прибор, размешенный в каркасе или корпусе, который производится и транспортируется в виде одной или более частей и не имеет частей, содержащих хладагент, присоединяемых на месте эксплуатации иначе, чем с помощью блокирующего или парного клапана.
Примечания
1 Автономный прибор, размещенный в одном каркасе или корпусе, называется моноблочным.
2 Автономный прибор, размещенный в более чем одном каркасе или корпусе, называется раздельным.
2.118 приборы, доступные населению: Приборы, предназначенные для размещения в жилых или торговых помещениях.
2.119 приборы, недоступные населению: Приборы, предназначенные для обслуживания квалифицированным персоналом и размещаемые в машинных залах и подобных местах или на высоте не ниже 2.5 м, или в безопасных местах под крышей.
3 Общие требования
Общие требования — по ГОСТ Р МЭК 335-1.
4 Общие условия испытаний
Общие условия испытаний — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
4.6 Дополнение
Любые средства конт/юля. регулирующие температуру или влажность кондиционируемого помещения, при проведении испытаний отключают.
4.7 Замена
Испытания и условия испытаний, приведенные в разделах 10 и 11, проводят при наиболее жестких условиях эксплуатации в пределах диапазона рабочих температур, заданных изготовителем. Примеры таких рабочих температур приведены в приложении АЛ.
4.10 Дополнение
Д |я приборов раздельного типа линии охлаждения должны быть смонтированы в соответствии с инструкцией по монтажу и установке. Линия охлаждения должна иметь максимальную длину, указанную в этой инструкции, или 7,5 м. в зависимости от того, что меньше. Термоизоляция линии охлаждения должна выполняться в соответствии с инструкцией по монтажу и установке.
4.101 Мотор-компрессоры также подвергают испытаниям по 19.3 ГОСТ Р МЭК 60335-2-34, кроме мотор-компрессо/юв, соответствующих этому стандарту, в этом случае нет необходимости повторять испытание.
5 Аннулирован
3
ГОСТ Р МЭК 60335-2-40-2000

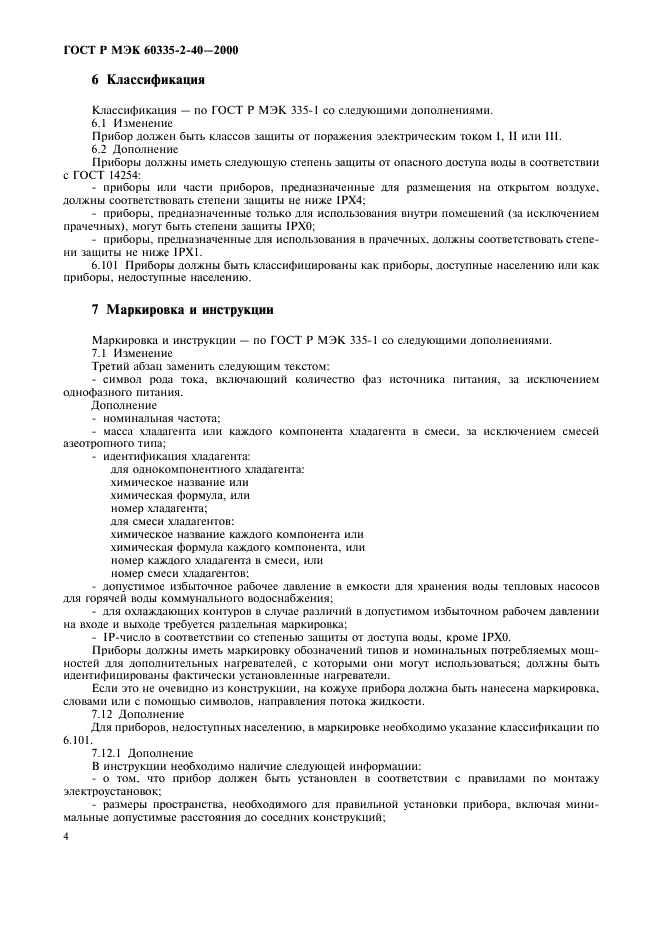

6 Классификация
Классификация — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
6.1 Изменение
Прибор должен быть классов защиты от поражения электрическим током 1, II или III.
6.2 Дополнение
Приборы должны иметь следующую степень защиты от опасного доступа воды в соответствии с ГОСТ 14254:
— приборы или части приборов, предназначенные для размещения на открытом воздухе, должны соответствовать степени защиты не ниже IPX4;
— приборы, предназначенные только для использования внутри помещений (за исключением прачечных), могут быть степени защиты IPX0;
— приборы, предназначенные для использования в прачечных, должны соответствовать степени защиты не ниже IPXI.
6.101 Приборы должны быть классифицированы как приборы, доступные населению или как приборы, недоступные населению.
7 Маркировка и инструкции
Маркировка и инструкции — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
7.1 Изменение
Третий абзац заменить следующим текстом:
— символ рода тока, включающий количество фаз источника питания, за исключением однофазного питания.
Дополнение
* номинальная частота;
— масса хладагента или каждого компонента хладагента в смеси, за исключением смесей азеотропного типа:
— идентификация хладагента:
для однокомпоне»гтного хладагента: химическое название или химическая формула, или номер хладагента; для смеси хладагентов:
химическое название каждого компонента или химическая формула каждого компонента, или номер каждого хладагента в смеси, или номер смеси хладагентов;
— допустимое избыточное рабочее давление в емкости для хранения воды тепловых насосов для горячей воды коммунального водоснабжения;
— для охлаждающих контуров в случае различий в допустимом избыточном рабочем давлении на входе и выходе требуется раздельная маркировка;
— IP-число в соответствии со степенью зашиты or доступа воды, кроме IPX0.
Приборы должны иметь маркировку обозначений типов и номинальных потребляемых мощностей для дополнительных нагревателей, с которыми они могут использоваться; должны быть идентифицированы фактически установленные нагреватели.
Если это не очевидно из конструкции, на кожухе прибора должна быть нанесена маркировка, словами или с помошыо символов, направления потока жидкости.
7.12 Дополнение
Для приборов, недоступных населению, в маркировке необходимо указание классификации по 6.101.
7.12.1 Дополнение
В инструкции необходимо наличие следующей информации:
* о том. что прибор должен быть установлен в соответствии с правилами по монтажу электроустановок;
— размеры пространства, необходимого для правильной установки прибора, включая минимальные допустимые расстояния до соседних конструкций;
4
ГОСТ Р МЭК 60335-2-40-2000
— для приборов с дополнительными нагревателями требуется указание минимальных зазоров между прибором и поверхностями из горючих материалов;
— схемы соединений с четкими указаниями по подключению к внешнему устройству контроля и питающему шнуру;
— диапазон внешних статических давлений, при которых прибор испытан (только для приборов с тепловыми насосами и дополнительными нагревателями);
— правила подключения прибора к источнику питания и соединения отдельных компонентов между собой;
— указания о том, какие части прибора пригодны для использования на открытом воздухе, если таковые имеются;
— подробная информация о типе и параметрах защитных предохранителей;
— подробная информация по дополнительным нагревательным элементам, которые могут быть использованы совместно с прибором, включая указания по подключению прибора и дополнительного нагревателя;
— максимальная и минимальная рабочая температура воды или солевого раствора;
— максимальное или минимальное рабочее давление воды или солевого раствора.
Открытые емкости тепловых насосов для воды должны быть оснащены табличкой с предупреждением о недопустимости их перекрывания.
7.15 Дополнение
Маркировка может быть расположена на панели, которую снимают при установке или сервисном обслуживании прибора, при условии, что она должна быть на месте для правильной эксплуатации прибора.
7.101 Должна быть нанесена маркировка заменяемого предохранителя или заменяемого защитного устройства, являющегося составной частью прибора или дистанционного пульта контроля. Маркировка должна быть расположена в пате зрения при открывании кожуха или дверцы отсека, при этом:
— эта маркировка должна указывать ток предохранителя в амперах, а также тип и номинальное напряжение или
— должна указывать торговую марку изготовителя и тип заменяемого защитного устройства
7.102 Если прибор предназначен дтя подключения к стационарной проводке с алюминиевыми проводниками, это должно быть указано в маркировке.
8 Защита от контакта с токоведущими частями
Зашита от контакта с токоведушими частями — по ГОСТ Р МЭК 335-1.
9 Пуск электромеханических приборов
Этот раздел ГОСТ 1’ МЭК 335-1 не применяют.
10 Потребляемая мощность и ток
Потребляемая мощность и ток — no F’OCT Р МЭК 335-1.
И Нагрев
Нагрев — по ГОСТ Р МЭК 335-1 со следующими дополнениями.
11.1 Замена пункта
Приборы и окружающая их среда не должны чрезмерно перегреваться при нормальной эксплуатации.
Соответствие требованию щюверяют измерением температуры раничных частей прибора, как указано в /1.2— J 1.7. Однако ест температура обмоток ххектродвигате. 1Я выше значений, указанных в таблице 3. wiu возникают сомнения относительно классификации системы изоляции, применяемой в электродвигателе, соответствие проверяют дополнительными испытаниями по приложению С.
11.2 Замена пункта
Приборы устанавливают в помещении для п{юведения испытаний в соответствии с указаниями по установке, данными изготовитыем, а именно:
5
ГОСТ I» МЭК 60335-2-40-2000
— необходимо соблюдать расстояния до соседних поверхностей в соответствии с указаниями изготовителя;
— расход жидкости подающего и сливающего оборудования должен быть минимальным из указанного изготовителем;
• выходной трубопровод, подсоединенный к прибору, должен подвергаться максимальному статическому давлению, указанному изготовителем;
• для приборов, оснащенных средствами регулирования расхода жидкости, при испытании необходимо установить минимально возможный расход;
— регулирующие органы управления настраивают на максимальную уставку и минима.Ш1ый дифференциал, допускаемые средствами настройки.
Дм приборов, оснащенных дополнительными нагревателями, применяют допашительную испытательную камеру по 1I.9.
Входной воздуховод
Для проведения испытаний на нагрев приборов с дополнительными нагревате.ыми входной воздуховод подсоединяют к открытому входному отверстию прибора (предполагается, что прибор предназначен для такого применения). Рахмер воздуховода должен совпадать с размерами фланцев, если они входят в комплект прибора. Если фланцы не входят в кшплект прибора, воздуховод должен иметь такой же размер, как и открытое входное отверстие прибора. Входной воздуховод оснащают регулирующим дросселем д.ы изменения воздушного потока.
Дроссель должен располагаться в сечении трубопровода равномерно, чтобы поверхность нагревательной спирали полностью обдувалась потоком воздуха, за исключением случаев, когда дроссель закрыт.
Выходной воздуховод
Прибор, который не содержит дополнительные нагреватели, соединяют с выходным воздуховодом, предназначенным для отвода воздуха, рахиер которого соответствует размерам фланцев и,ш отверстию без фланцев, или местам, маркированным под фланцы.
|
в |
Uumln |
|
|
|

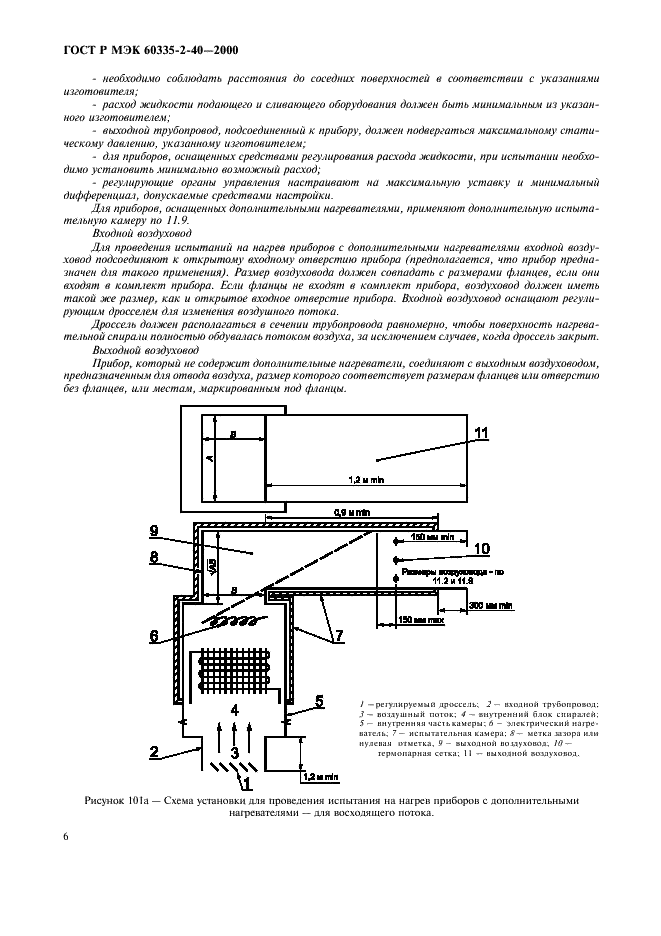

I — роулирусмып дроссель; 2— входной трубопровод: 3— воздушный по юн; 4 — внутренний блок спиралей; 5 — инуipeинмм частькамеры; 6 — электрический нагреватель. 7— испытательная камера; S— метка агора или нулеii.ni отметка, 9- выходной вомуховод. 10 — термопарная сетка: 11 — иыхолной воздуховод. Рисунок 10 la — Схема установки для провслсния испытания на нагрев приборов с дополнительными нагревателями — для восходящего потока. |
6
|
ГОСТ Р МЭК 60335-2-40-2000 |
|
|

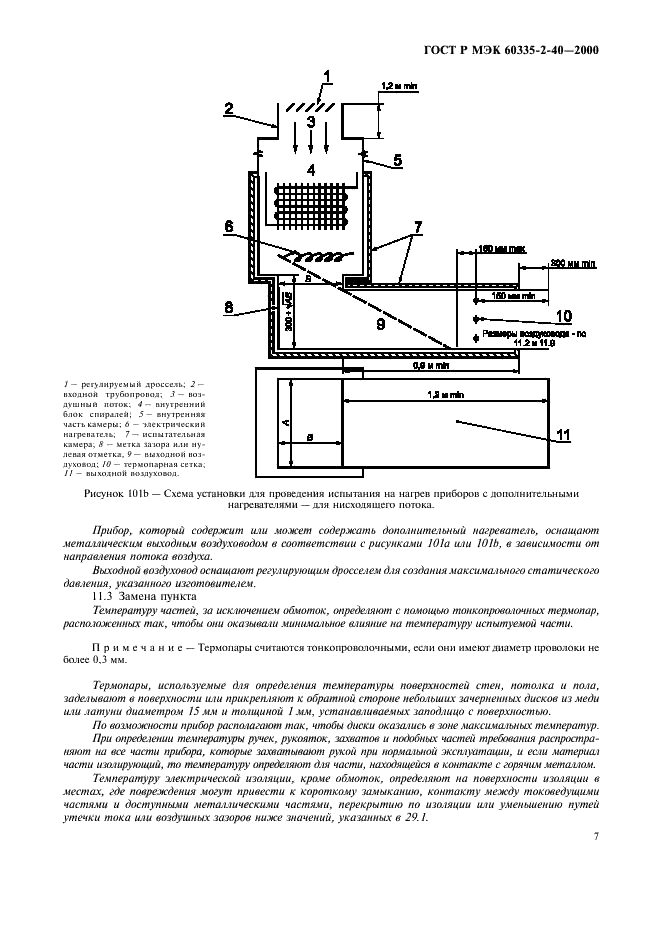

Рисунок 101Ь — Схема установки для проведения испытания на нагрев приборов с дополнительными нагревателями — для нисходящего потока. |
/ — регулируемый дроссель; 2 — входной трубопровод; J — воздушный поток: 4- внутренний блок спиралей; S- внутренняя часть камеры; 6 — электрический нагреватель; 7 — испытательная камера; S — метка затора или нулевая отметка. 9— выходной воздуховод; 10 — термопарная сетка,
II — выходной воздуховод.
Прибор, который содержит или может содержать дополнительный нагреватель, оснащают металлическим выходным воздуховодом в соответствии с рисунками 1()1а или lOlh, в зависимости от направления потока воздуха.
Выходной воздуховод оснащают регулирующим дросселем дли созданий максимального статического давления, указанного изготовителем.
11.3 Замена пункта
Температуру частей, за исключением обмоток, определяют с помощью тонкопроваючных термопар, неположенных так, чтобы они оказывали минимальное влияние на температуру испытуемой части.
Примечание — Термопары считаются тонкопроволочными, если они имеют диаметр проволоки не более 0.3 мм.
Термопары, используемые для определения температуры поверхностей стен, потолка и пола, заделывают в поверхности или прикрешяют к обратной стороне небольших зачерненных дисков из меди или латуни диаметром 15 мм и толщиной I мм, устанавливаемых заподлицо с поверхностью.
По возможности прибор располагают так, чтобы диски оказашсь в зоне максимальных температур.
При onpedeiettuu температуры ручек, рукояток, захватов и подобных частей требования распространяют на все части прибора, которые захватывают рукай при нормашиш эксплуатации, и ест материю части изашрующий, то температуру опредыяют для части, находящейся в контакте с горячим металлом.
Температуру мектрической изоляции, кроме обмоток, определяют на поверхности изоляции в местах, где повреждения могут привести к короткому замыканию, контакту между токоведущими частями и доступными металлическими частями, перекрытию по изоляции или уменьшению путей утечки тока или воздушных зазоров ниже значений, указанных в 29.1.
7
ГОСТ I» МЭК 60335-2-40-2000

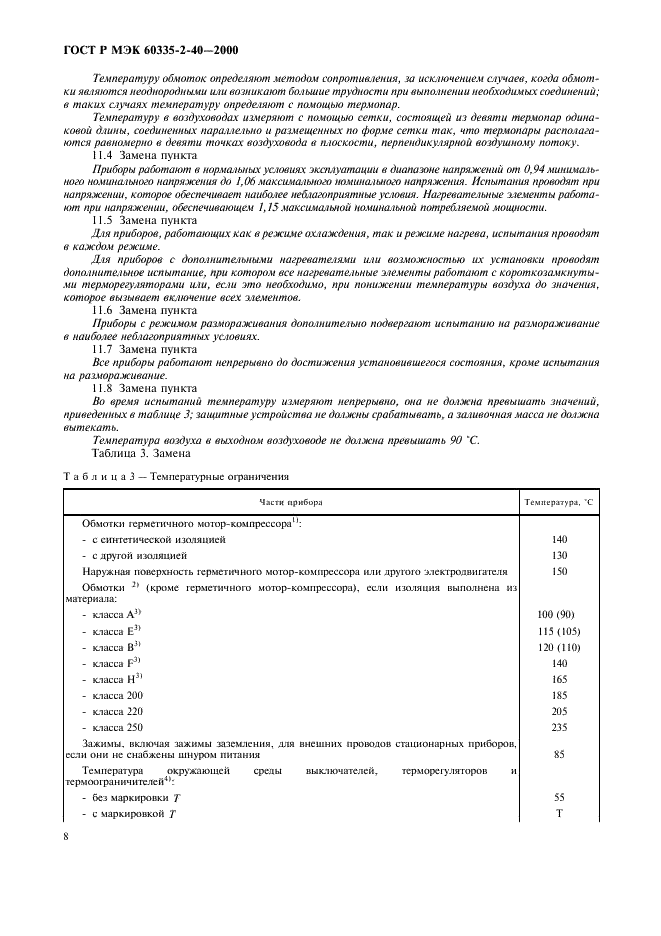

Температуру обмоток определяют методом сопротивления, за исключением случаев, когда обмотки являются неоднородней или возникают большие трудности при выполнении необходимых соединений: в таких случаях температуру определяют с помощью термопар.
Температуру в воздуховодах измеряют с помощью сетки, состоящей из девяти термопар одинаковой длины, соединенных параллельно и размещенных по форме сетки так, что термопары располагаются равномерно в девяти точках воздуховода в плоскости, перпендикулярной воздушному потоку.
11.4 Замена пункта
Приборы работают и нормальных условиях эксплуатации в диапазоне напряжений от 0.94 мишшахь-ного номиншьного напряжения до 1,06 максимального номинального напряжения. Испытания проводят при напряжении, которое обеспечивает наиболее неблагоприятныеусювия. Нагревателыше хкменты работают при напряжении, обеспечивающем 1,15 максимшыюй номиналыюй по/преб.1яемо{) мощности.
11.5 Замена пункта
Дм приборов, работающих как в режиме охлаждения, так и режиме нагрева, испытания проводят в каждом режиме.
Для приборов с дополнительными нагревателями или возможностью их установки проводят дополиителыюе испытание, при котором все нагревательные элементы работают с короткозамкнутыми терморегуляторами iuu, если это необходимо, при понижении температуры воздуха до значения, которое вызывает вклинение всех мементов.
11.6 Замена пункта
Приборы с режимом размораживания дополнительно подвергают испытанию на размораживание в наиболее неблагоприятных условиях.
11.7 Замена пункта
Все приборы работают непрерывно до достижения установившегося состояния, кроме испытания на размораживание.
11.8 Замена пункта
Во время испытаний температуру измеряют непрерывно, она не должна превышать значений, приведенных в таблице 3; защитные устройства не должны срабатывать, а заливочная масса не должна вытекать.
Температура воздуха в выходном возду ховоде не должна превышать 90 ‘С.
Таблица 3. Замена
|
Т а б л и и а 3 — Температурные ограничения |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
ГОСТ Р МЭИ 60335-2-40-2000
|
Продаикение таблицы J |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
ГОСТ Р МЭК 60335-2-40-2000

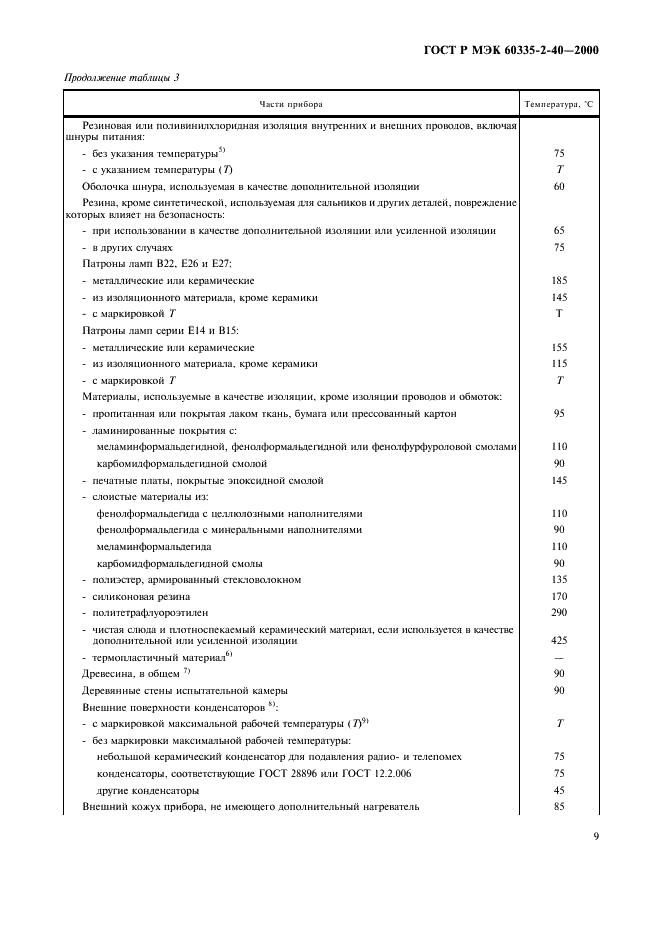

Продвижение таблицы 3
Температура, «С
Части прибора
Ручки, кнопки, р
