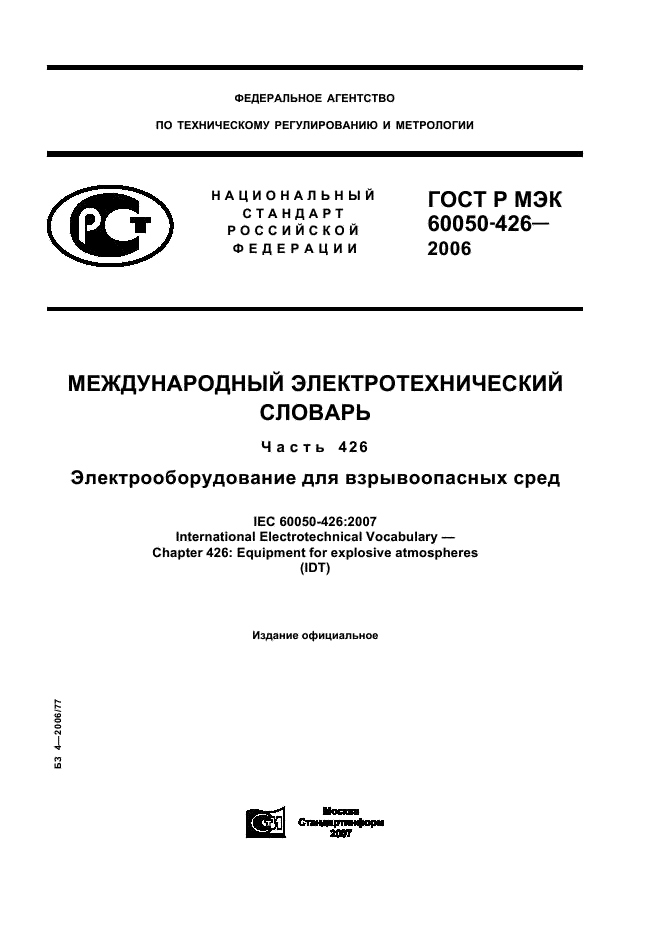

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ	ГОСТ Р мэк
С ШРТ ж 1 СТАНДАРТ 1 ■ 1 российской	60050-426-
ФЕДЕРАЦИИ	2006

МЕЖДУНАРОДНЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ СЛОВАРЬ

Часть 426

Электрооборудование для взрывоопасных сред

IEC 60050-426:2007 International Electrotechnical Vocabulary —

Chapter 426: Equipment for explosive atmospheres (IDT)

Издание официальное

0 CN

^cT“»sF*^opei

ГОСТ Р МЭК 60050-426-2006

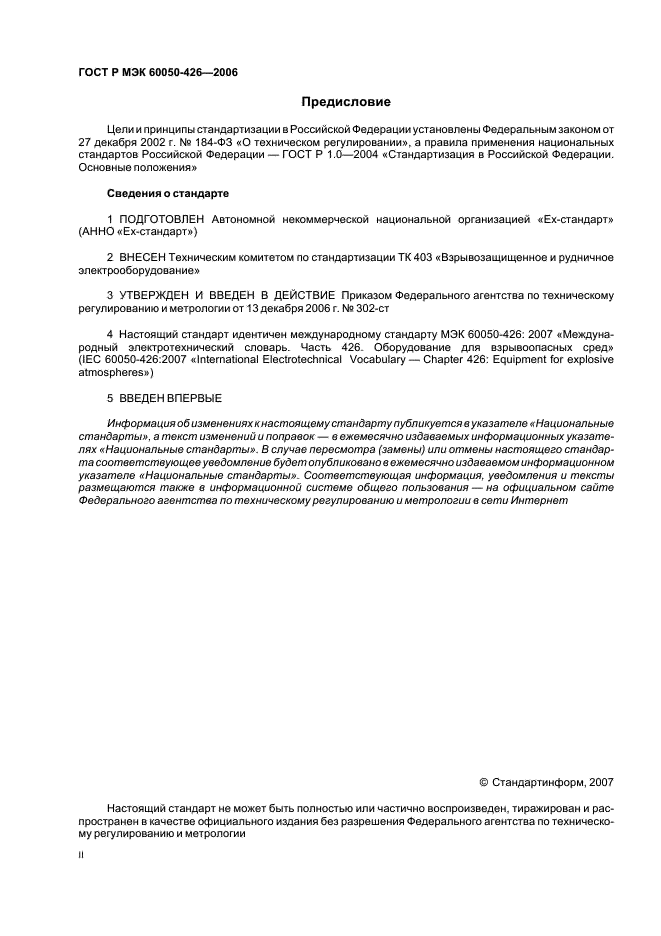

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой национальной организацией «Ех-стандарт» (АННО «Ех-стандарт»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 403 «Взрывозащищенное и рудничное электрооборудование»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2006 г. № 302-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60050-426: 2007 «Международный электротехнический словарь. Часть 426. Оборудование для взрывоопасных сред» (IEC 60050-426:2007 «International Electrotechnical Vocabulary — Chapter 426: Equipment for explosive atmospheres»)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ Р МЭК 60050-426-2006

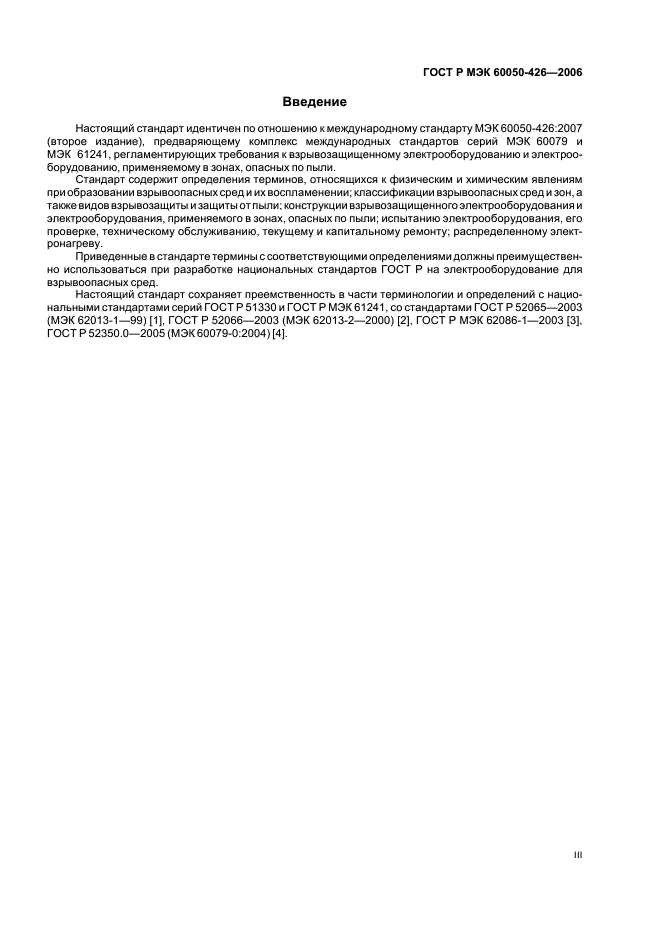

Введение

Настоящий стандарт идентичен по отношению к международному стандарту МЭК 60050*426:2007 (второе издание), предваряющему комплекс международных стандартов серий МЭК 60079 и МЭК 61241. регламентирующих требования к взрывозащищенному электрооборудованию и электрооборудованию. применяемому в зонах, опасных по пыли.

Стандарт содержит определения терминов, относящихся к физическим и химическим явлениям при образовании взрывоопасных сред и их воспламенении; классификации взрывоопасных сред и зон, а также видов взрывозащиты и защиты от пыли: конструкции взрывозащищенного электрооборудования и электрооборудования, применяемого в зонах, опасных по пыли; испытанию электрооборудования, его проверке, техническому обслуживанию, текущему и капитальному ремонту: распределенному электронагреву.

Приведенные в стандарте термины с соответствующими определениями должны преимущественно использоваться при разработке национальных стандартов ГОСТ Р на электрооборудование для взрывоопасных сред.

Настоящий стандарт сохраняет преемственность в части терминологии и определений с национальными стандартами серий ГОСТ Р 51330 и ГОСТ Р МЭК 61241. со стандартами ГОСТ Р 52065-2003 (МЭК 62013-1—99) [11. ГОСТ Р 52066-2003 (МЭК 62013-2—2000) [2]. ГОСТ Р МЭК 62086-1-2003 [3]. ГОСТ Р 52350.0-2005 (МЭК 60079-0:2004) [4].

ill

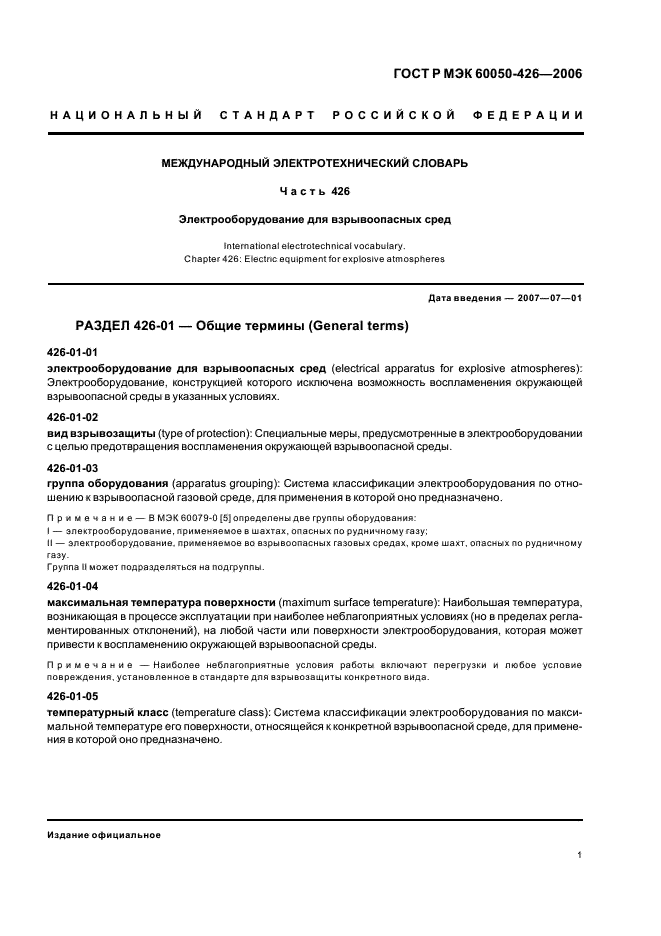

ГОСТ Р МЭК 60050-426-2006 НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МЕЖДУНАРОДНЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ СЛОВАРЬ Часть 426 Электрооборудование для взрывоопасных сред

International electrotechnical vocabulary.

Chapter 426: Electr*c equipment for explosive atmospheres

Дата введения — 2007—07—01

РАЗДЕЛ 426-01 — Общие термины (General terms)

426-01-01

электрооборудование для взрывоопасных сред (electrical apparatus for explosive atmospheres): Электрооборудование, конструкцией которого исключена возможность воспламенения окружающей взрывоопасной среды в указанных условиях.

426-01-02

вид взрывозащиты (type of protection): Специальные меры, предусмотренные в электрооборудовании с целью предотвращения воспламенения окружающей взрывоопасной среды.

426-01-03

группа оборудования (apparatus grouping): Система классификации электрооборудования по отношению к взрывоопасной газовой среде, для применения в которой оно предназначено.

Примечание — В МЭК 60079-0^определены две группы оборудования.

I — электрооборудование, применяемое в шахтах, опасных по рудничному газу;

II — эпектрооборудование. применяемое во взрывоопасных газовых средах, кроме шахт, опасных по рудничному газу.

Гpynna II может подраздепяться на подгруппы.

426-01-04

максимальная температура поверхности (maximum surface temperature): Наибольшая температура, возникающая в процессе эксплуатации при наиболее неблагоприятных условиях (но в пределах регламентированных отклонений), на любой части или поверхности электрооборудования, которая может привести к воспламенению окружающей взрывоопасной среды.

Примечание — Наибопее небпагоприятные условия работы включают перегрузки и любое условие повреждения, установленное в стандарте для взрывозащиты конкретного вида.

426-01-05

температурный класс (temperature class): Система классификации электрооборудования по максимальной температуре его поверхности, относящейся к конкретной взрывоопасной среде, для применения в которой оно предназначено.

Издание официальное

ГОСТ Р МЭК 60050-426-2006

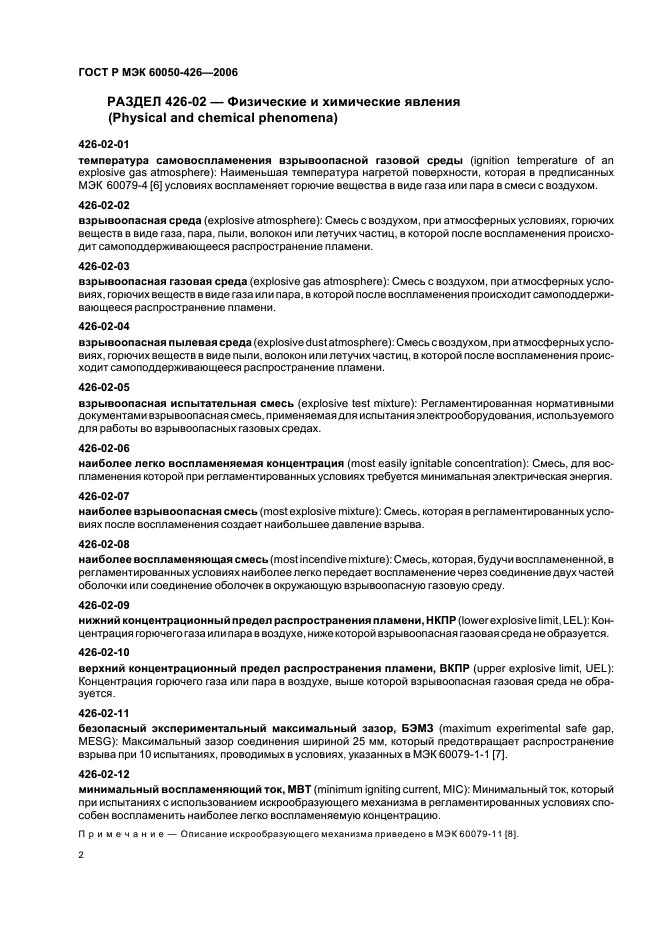

РАЗДЕЛ 426-02 — Физические и химические явления (Physical and chemical phenomena)

426-02-01

температура самовоспламенения взрывоопасной газовой сроды (ignition temperature of an explosive gas atmosphere): Наименьшая температура нагретой поверхности, которая в предписанных МЭК 60079-4 [6] условиях воспламеняет горючие вещества в виде газа или пара в смеси с воздухом.

426-02-02

взрывоопасная среда (explosive atmosphere): Смесь с воздухом, при атмосферных условиях, горючих веществ в виде газа. пара. пыпи. волокон ипи летучих частиц, в которой поспе воспламенения происходит самоподдерживающееся распространение пламени.

426-02-03

взрывоопасная газовая среда {explosive gas atmosphere): Смесь с воздухом, при атмосферных условиях, горючих веществ в виде газа ил и пара, в которой поспе воспламенения происходит самоподдерживающееся распространение пламени.

426-02-04

взрывоопасная пылевая среда (explosive dust atmosphere): Смесь своздухом. при атмосферных условиях, горючих веществ в виде пыпи, волокон или летучих частиц, в которой после воспламенения происходит самоподдерживающееся распространение пламени.

426-02-05

взрывоопасная испытательная смесь (explosive test mixture): Регламентированная нормативными документами взрывоопасная смесь, применяемая для испытания эпектрооборудования, используемого для работы во взрывоопасных газовых средах.

426-02-06

наиболее легко воспламеняемая концентрация (most easily ignitable concentration): Смесь, для вос-ппаменения которой при регламентированных условиях требуется минимальная электрическая энергия.

426-02-07

наиболее взрывоопасная смесь (most explosive mixture): Смесь, которая в регламентированных условиях после воспламенения создает наибольшее давление взрыва.

426-02-08

наиболее воспламеняющая смесь (most incendive mixture): Смесь, которая, будучи воспламененной, в регламентированных условиях наиболее легко передает восппаменение через соединение двух частей оболочки или соединение оболочек в окружающую взрывоопасную газовую среду.

426-02-09

нижний концентрационный предел распространения пламени, НКПР (lowerexplosive limit. LEL): Концентрация горючего газа или пара в воздухе, ниже которой взрывоопасная газовая среда не образуется.

426-02-10

верхний концентрационный предел распространения пламени, ВКПР (upper explosive limit. UEL): Концентрация горючего газа ипи пара в воздухе, выше которой взрывоопасная газовая среда не образуется.

426-02-11

безопасный экспериментальный максимальный зазор, БЭМЗ (maximum experimental safe gap. MESG): Максимальный зазор соединения шириной 25 мм. который предотвращает распространение взрыва при 10 испытаниях, проводимых в условиях, указанных в МЭК 60079-1-1 [7].

426-02-12

минимальный воспламеняющий ток, МВТ (minimum igniting current. MIC): Минимальный ток. который при испытаниях с использованием искрообразующего механизма в регламентированных условиях способен воспламенить наиболее легко воспламеняемую концентрацию.

Примечание — Описание искрообразующего механизма приведено в МЭК 60079-11 (8).

ГОСТ Р МЭК 60050-426-2006

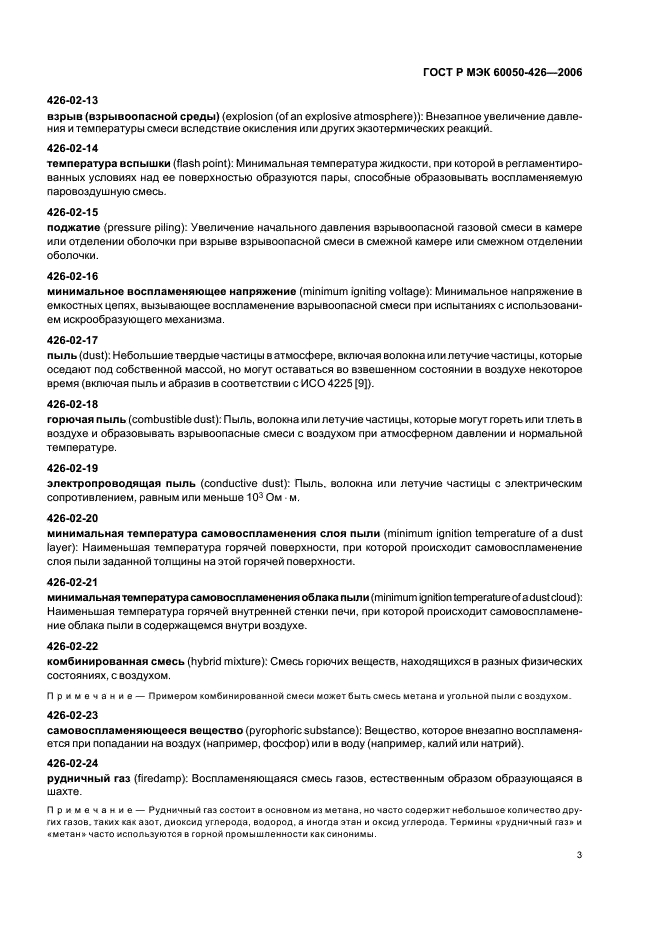

426-02-13

взрыв (взрывоопасной среды) {explosion (of an explosive atmosphere)): Внезапное увеличение давления и температуры смеси вследствие окисления или других экзотермических реакций.

426-02-14

темпоратура вспышки (flash point): Минимальная температура жидкости, при которой в регламентированных условиях над ее поверхностью образуются пары, способные образовывать воспламеняемую паровоздушную смесь.

426-02-15

поджатие (pressure piling): Увепичение начального давления взрывоопасной газовой смеси в камере или отделении оболочки при взрыве взрывоопасной смеси в смежной камере или смежном отделении оболочки.

426-02-16

минимальное воспламеняющее напряжение (minimum igniting voltage): Минимапьное напряжение в емкостных цепях, вызывающее восппаменение взрывоопасной смеси при испытаниях с использованием искрообразующего механизма.

426-02-17

пыль (dust): Небольшие твердые частицы в атмосфере, включая волокна или летучие частицы, которые оседают под собственной массой, но могут оставаться во взвешенном состоянии в воздухе некоторое время (включая пыпь и абразив в соответствии с ИСО 4225 [9]).

426-02-18

горючая пыль (combustible dust): Пыль, волокна или летучие частицы, которые могут гореть или тлеть в воздухе и образовывать взрывоопасные смеси с воздухом при атмосферном давлении и нормальной температуре.

426-02-19

электропроводящая пыль (conductive dust): Пыль, волокна или летучие частицы с электрическим сопротивлением, равным или меньше 10³ Ом м.

426-02-20

минимальная температура самовоспламенения слоя пыли (minimum ignition temperature of a dust layer): Наименьшая температура горячей поверхности, при которой происходит самовоспламенение слоя пыли заданной толщины на этой горячей поверхности.

426-02-21

минимальная температура самовоспламенения облака пыли {minimum ignition temperature of adust cloud): Наименьшая температура горячей внутренней стенки печи, при которой происходит самовоспламенение облака пыли в содержащемся внутри воздухе.

426-02-22

комбинированная смесь (hybrid mixture): Смесь горючих веществ, находящихся в разных физических состояниях, с воздухом.

Примечание — Примером комбинированной смеси может быть смесь метана и угольной пыли с воздухом. 426-02-23

самовоспламеняющееся вещество (pyrophoric substance): Вещество, которое внезапно воспламеняется при попадании на воздух (например, фосфор) или в воду (например, калий или натрий).

426-02-24

рудничный газ (firedamp): Воспламеняющаяся смесь газов, естественным образом образующаяся в шахте.

Примечание — Рудничный газ состоит а основном из метана, но часто содержит небольшое количество других газов, таких как азот, диоксид углерода, водород, а иногда этан и оксид углерода. Термины «рудничный газ» и «метан» часто используются в горной промышленности как синонимы.

ГОСТ Р МЭК 60050-426-2006

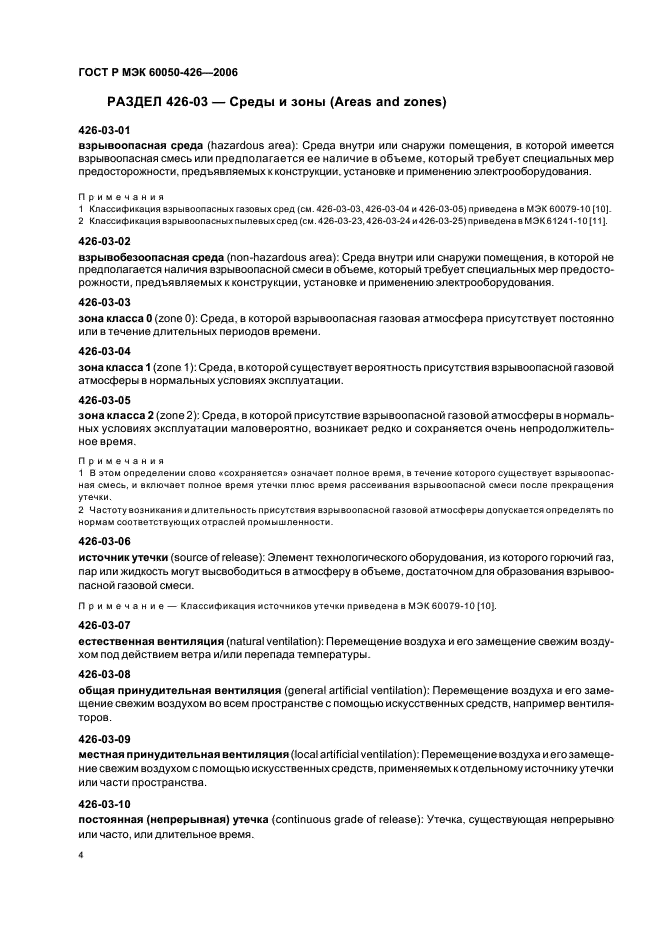

РАЗДЕЛ 426-03 — Среды и зоны (Areas and zones)

426-03-01

взрывоопасная среда (hazardous area): Среда внутри или снаружи помещения, о которой имеется взрывоопасная смесь или предполагается ее наличие в объеме, который требует специальных мер предосторожности, предъявляемых к конструкции, установке и применению электрооборудования.

Примечания

1 Классификация взрывоопасных газовых сред (см. 426-03-03.426-03-04 и 426-03-05) приведена в МЭК 60079-10 (10).

2 Классификация взрывоопасных пылевых сред (см. 426-03-23,426-03-24 и426-03-25) приведена в МЭК61241-10111).

426-03-02

взрывобезоопасная среда (non-hazardous area): Среда внутри или снаружи помещения, в которой не предполагается наличия взрывоопасной смеси в объеме, который требует специальных мер предосторожности. предъявляемых к конструкции, установке и применению электрооборудования.

426-03-03

зона класса 0 (zone 0): Среда, в которой взрывоопасная газовая атмосфера присутствует постоянно или в течение длительных периодов времени.

426-03-04

зона класса 1 (zone 1): Среда, в которой существует вероятность присутствия взрывоопасной газовой атмосферы в нормальных условиях эксплуатации.

426-03-05

зона класса 2 (zone 2): Среда, в которой присутствие взрывоопасной газовой атмосферы в нормальных условиях эксплуатации маловероятно, возникает редко и сохраняется очень непродолжительное время.

Примечания

1 В этом определении спово «сохраняется» означает попное время, в течение которого существует взрывоопасная смесь, и вкпючает попное время утечки ппюс время рассеивания взрывоопасной смеси поспе прекращения утечки.

2 Частоту возникания и дпитепьность присутствия взрывоопасной газовой атмосферы допускается определять по нормам соответствующих отраслей промышленности.

426-03-06

источник утечки (source of release): Элемент технологического оборудования, из которого горючий газ, пар или жидкость могут высвободиться в атмосферу в объеме, достаточном для образования взрывоопасной газовой смеси.

Примечание — Классификация источников утечки приведена в МЭК 60079-10 (10J.

426-03-07

естественная вентиляция (natural ventilation): Перемещение воздуха и его замещение свежим воздухом под действием ветра и/или перепада температуры.

426-03-08

общая принудительная вентиляция (general artificial ventilation): Перемещение воздуха и его замещение свежим воздухом во всем пространстве с помощью искусственных средств, например вентиляторов.

426-03-09

местн ая принудительная вентиляция (local artificial ventilation): Перемещение воздуха и его замещение свежим воздухом с помощью искусственных средств, применяемых к отдельному источнику утечки или части пространства.

426-03-10

постоянная (непрерывная) уточка (continuous grade of release): Утечка, существующая непрерывно или часто, или длительное время.

ГОСТ Р МЭК 60050-426-2006

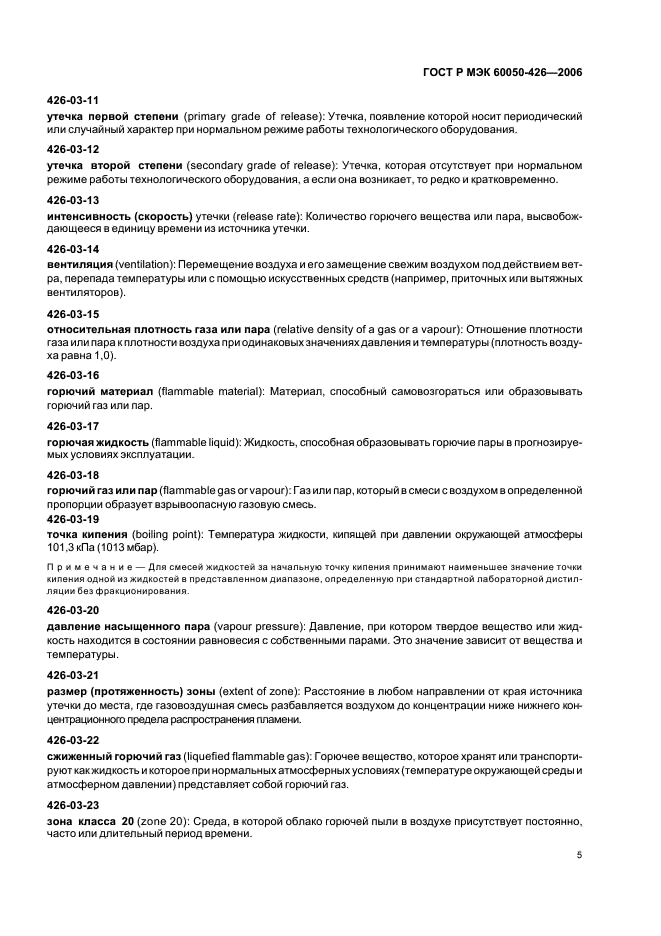

426-03-11

утечка первой степени (primary grade of release): Утечка, появление которой носит периодический или случайный характер при нормальном режиме работы технологического оборудования.

426-03-12

утечка второй степени (secondary grade of release): Утечка, которая отсутствует при нормальном режиме работы технологического оборудования, а если она возникает, то редко и кратковременно.

426-03-13

интенсивность (скорость) утечки (release rate): Количество горючего вещества или пара, высвобождающееся в единицу времени из источника утечки.

426-03-14

вентиляция (ventilation): Перемещение воздуха и его замещение свежим воздухом под действием ветра. перепада температуры или с помощью искусственных средств (например, приточных или вытяжных вентиляторов).

426-03-15

относительная плотность газа или пара (relative density of a gas or a vapour): Отношение плотности газа или пара к плотности воздуха при одинаковых значениях давления и температуры (плотность воздуха равна 1.0).

426-03-16

горючий материал (flammable material): Материал, способный самовозгораться или образовывать горючий газ или пар.

426-03-17

горючая жидкость (flammable liquid): Жидкость, способная образовывать горючие лары в прогнозируемых усповиях эксплуатации.

426-03-18

горючий газ или пар (flammable gas or vapour): Г аз ипи пар, который в смеси с воздухом в определенной пропорции образует взрывоопасную газовую смесь.

426-03-19

точка кипения (boiling point): Температура жидкости, кипящей при давлении окружающей атмосферы 101.3 кПа(1013мбар).

Примечание — Для смесей жидкостей за начальную точку кипения принимают наименьшее значение точки кипения одной из жидкостей в представленном диапазоне, определенную при стандартной лабораторной дистилляции без фракционирования.

426-03-20

давление насыщенного пара (vapour pressure): Давление, при котором твердое вещество или жидкость находится в состоянии равновесия с собственными парами. Это значение зависит от вещества и температуры.

426-03-21

размер (протяженность) зоны (extent of zone): Расстояние в любом направлении от края источника утечки до места, где газовоздушная смесь разбавляется воздухом до концентрации ниже нижнего концентрационного предела распространения пламени.

426-03-22

сжиженный горючий газ (liquefied flammable gas): Горючее вещество, которое хранят или транспортируют как жидкость и которое при нормальных атмосферных условиях (температуре окружающей среды и атмосферном давлении) представляет собой горючий газ.

426-03-23

зона класса 20 (zone 20): Среда, в которой облако горючей пыли в воздухе присутствует постоянно, часто или длительный период времени.

ГОСТ Р МЭК 60050-426-2006

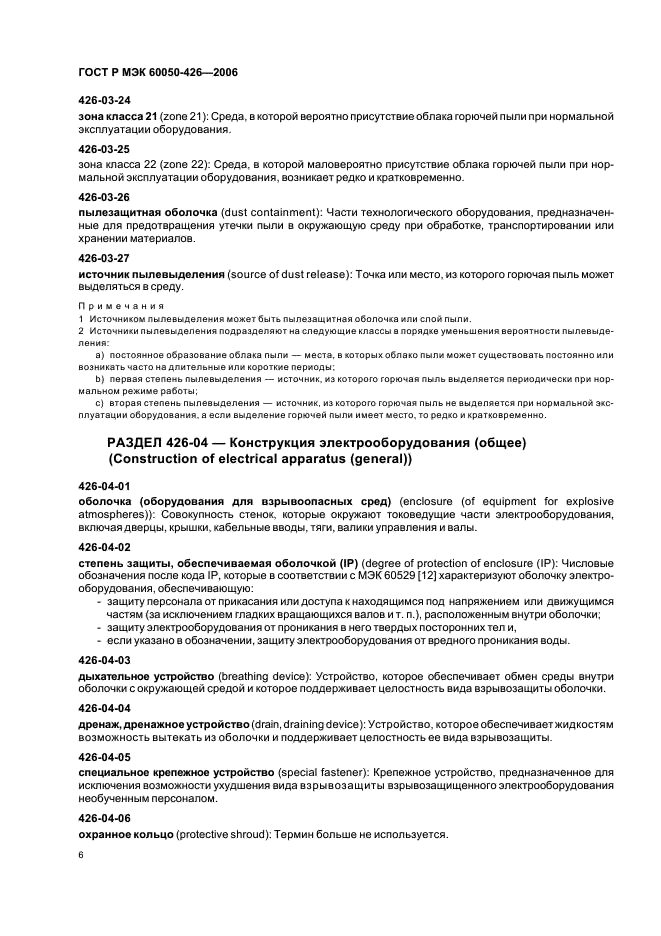

426-03-24

зона класса 21 (zone 21): Среда, в которой вероятно присутствие облака горючей пыли при нормальной эксплуатации оборудования.

426-03-25

зона класса 22 (zone 22): Среда, в которой маловероятно присутствие облака горючей пыли при нор-мальной эксплуатации оборудования, возникает редко и кратковременно.

426-03-26

пылезащитная оболочка (dust containment): Части технологического оборудования, предназначенные для предотвращения утечки пыли в окружающую среду при обработке, транспортировании или хранении материалов.

426-03-27

источник пылевыделения (source of dust release): Точка или место, из которого горючая пыпь может выделяться в среду.

Примечания

1 Источником лылевыделемия может быть пылезащитная оболочка или слой пыли.

2 Источники пылевыделения подразделяют на следующие классы в порядке уменьшения вероятности пылевыделения:

a) постоянное образование облака пыли — места, в которых облако пыли может существовать постоянно или возникать часто на длительные или короткие периоды:

b) первая степень пылевыделения — источник, из которого горючая пыль выделяется периодически при нормальном режиме работы;

c) вторая степень пылевыделения — источник, из которого горючая пыль не выделяется при нормальной эксплуатации оборудования, а если выделение горючей пыли имеет место, то редко и кратковременно.

РАЗДЕЛ 426-04 — Конструкция электрооборудования (общее)

(Construction of electrical apparatus (general))

426-04-01

оболочка (оборудования для взрывоопасных сред) (enclosure (of equipment for explosive atmospheres)): Совокупность стенок, которые окружают токоведущие части электрооборудования, включая дверцы, крышки, кабольные вводы, тяги, валики управпения и валы.

426-04-02

степень защиты, обеспечиваемая оболочкой (IP) (degree of protection of enclosure (IP): Числовые обозначения после кода IP, которые в соответствии с МЭК 60529 (12] характеризуют оболочку электрооборудования, обеспечивающую:

— защиту персонала от прикасания или доступа к находящимся под напряжением или движущимся частям (за исключением гладких вращающихся валов и т. п.), расположенным внутри оболочки;

— защиту электрооборудования от проникания в него твердых посторонних теп и,

— если указано в обозначении, защиту электрооборудования от вредного проникания воды.

426-04-03

дыхательное устройство (breathing device): Устройство, которое обеспечивает обмен среды внутри оболочки с окружающей средой и которое поддерживает целостность вида взрывозащиты оболочки.

426-04-04

дренаж, дренажное устройство (drain, draining device): Устройство, которое обеспечивает жидкостям возможность вытекать из оболочки и поддерживает целостность ее вида взрывозащиты.

426-04-05

специальное крепежное устройство (special fastener): Крепежное устройство, предназначенное для исключения возможности ухудшения вида взрывозащиты взрывозащищенного электрооборудования необученным персоналом.

426-04-06

охранное кольцо (protective shroud): Термин больше не используется.

ГОСТ Р МЭК 60050-426-2006

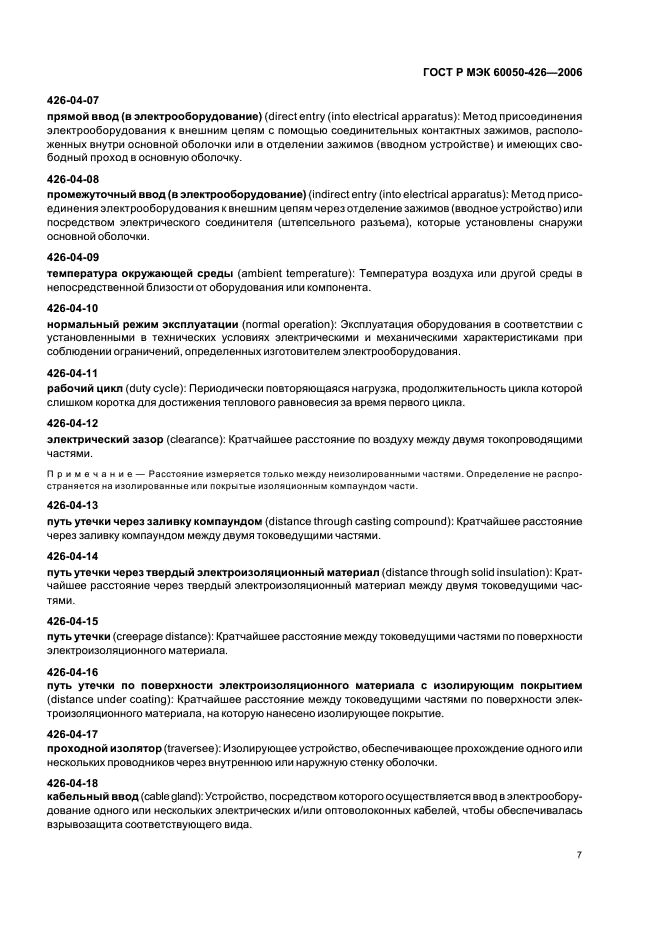

426-04-07

прямой ввод (в электрооборудование) (direct entry (into electrical apparatus): Метод присоединения электрооборудования к внешним цепям с помощью соединительных контактных зажимов, расположенных внутри основной оболочки или в отделении зажимов (вводном устройстве) и имеющих свободный проход в основную оболочку.

426-04-08

промежуточный ввод (в электрооборудование) (indirect entry (into electrical apparatus): Метод присоединения электрооборудования к внешним цепям через отделение зажимов (вводное устройство) или посредством электрического соединителя (штепсельного разъема), которые установлены снаружи основной оболочки.

426-04-09

температура окружающей среды (ambient temperature): Температура воздуха или другой среды в непосредственной близости от оборудования или компонента.

426-04-10

нормальный режим эксплуатации (normal operation): Эксплуатация оборудования в соответствии с установленными в технических условиях электрическими и механическими характеристиками при соблюдении ограничений, определенных изготовителем электрооборудования.

426-04-11

рабочий цикл (duty cycle): Периодически повторяющаяся нагрузка, продолжительность цикла которой слишком коротка для достижения теплового равновесия за время первого цикла.

426-04-12

электрический зазор (clearance): Кратчайшее расстояние по воздуху между двумя токопроводящими частями.

Примечание — Расстояние измеряется только между неизолированными частями. Определение не распространяется на изолированные или покрытые изоляционным компаундом части.

426-04-13

путь утечки через заливку компаундом (distance through casting compound): Кратчайшее расстояние через заливку компаундом между двумя токоведущими частями.

426-04-14

путь утечки через твердый электроизоляционный материал (distance through solid insulation): Кратчайшее расстояние через твердый электроизоляционный материал между двумя токоведущими частями.

426-04-15

путь утечки (creepage distance): Кратчайшее расстояние между токоведущими частями по поверхности электроизоляционного материала.

426-04-16

путь утечки по поверхности электроизоляционного материала с изолирующим покрытием

(distance under coating): Кратчайшее расстояние между токоведущими частями по поверхности электроизоляционного материала, на которую нанесено изолирующее покрытие.

426-04-17

проходной изолятор (traversee): Изолирующее устройство, обеспечивающее прохождение одного или нескольких проводников через внутреннюю или наружную стенку оболочки.

426-04-18

кабельный ввод (cable gland): Устройство, посредством которого осуществляется ввод в электрооборудование одного или нескольких электрических и/или оптоволоконных кабелей, чтобы обеспечивалась взрывозащита соответствующего вида.

ГОСТ Р МЭК 60050-426-2006

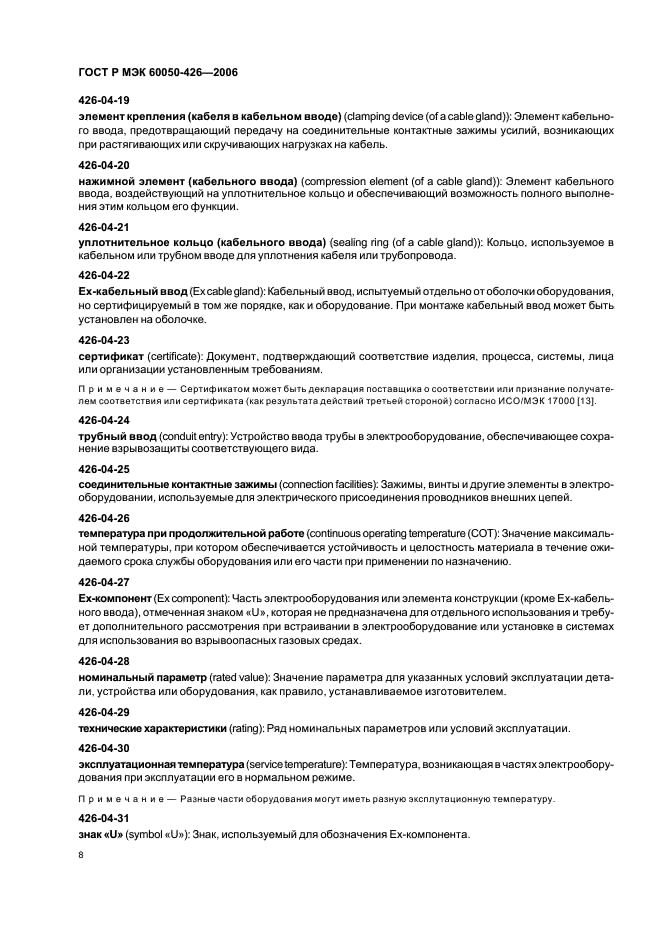

426-04-19

элемент крепления (кабеля в кабельном вводе) (clamping device (of a cable gland)): Элемент кабельного ввода, предотвращающий передачу на соединительные контактные зажимы усилий, возникающих при растягивающих или скручивающих нагрузках на кабель.

426-04-20

нажимной элемент (кабельного ввода) (compression element (of a cable gland)): Элемент кабельного ввода, воздействующий на уплотнительное кольцо и обеспечивающий возможность полного выполнения этим кольцом его функции.

426-04-21

уплотнительное кольцо (кабельного ввода) (sealing ring (of a cable gland)): Кольцо, используемое в кабельном или трубном вводе для уплотнения кабеля или трубопровода.

426-04-22

Ex-кабельный ввод (Ex cable gland): Кабельный ввод, испытуемый отдельно от оболочки оборудования, но сертифицируемый в том же порядке, как и оборудование. При монтаже кабельный ввод может быть установлен на оболочке.

426-04-23

сертификат (certificate): Документ, подтверждающий соответствие изделия, процесса, системы, лица или организации установленным требованиям.

Примечание — Сертификатом может быть декларация поставщика о соответствии или признание получателем соответствия или сертификата (как результата действий третьей стороной) согласно ИСО/МЭК 17000 (13).

426-04-24

трубный ввод (conduit entry): Устройство ввода трубы в электрооборудование, обеспечивающее сохранение взрывозащиты соответствующего вида.

426-04-25

соединительные контактные зажимы (connection facilities): Зажимы, винты и другие элементы в электрооборудовании. используемые для электрического присоединения проводников внешних цепей.

426-04-26

температура при продолжительной работе (continuous operating temperature (СОТ): Значение максимальной температуры, при котором обеспечивается устойчивость и целостность материала в течение ожидаемого срока службы оборудования или его части при применении по назначению.

426-04-27

Ех-компонент(Ех component): Часть электрооборудования или элемента конструкции (кроме Ех-каболь-ного ввода), отмеченная знаком «и», которая не предназначена для отдельного использования и требует дополнительного рассмотрения при встраивании в электрооборудование или установке в системах для использования во взрывоопасных газовых средах.

426-04-28

номинальный параметр (rated value): Значение параметра для указанных условий эксплуатации детали, устройства или оборудования, как правило, устанавливаемое изготовителем.

426-04-29

технические характеристики (rating): Ряд номинальных параметров или условий эксплуатации. 426-04-30

эксплуатационная температура (service temperature): Температура, возникающая в частях электрооборудования при эксплуатации его в нормальном режиме.

Примечание — Разные части оборудования могут иметь разную эксплутационную температуру.

426-04-31

знак «и» (symbol «U»): Знак, используемый для обозначения Ех-компонента.

ГОСТ Р МЭК 60050-426-2006

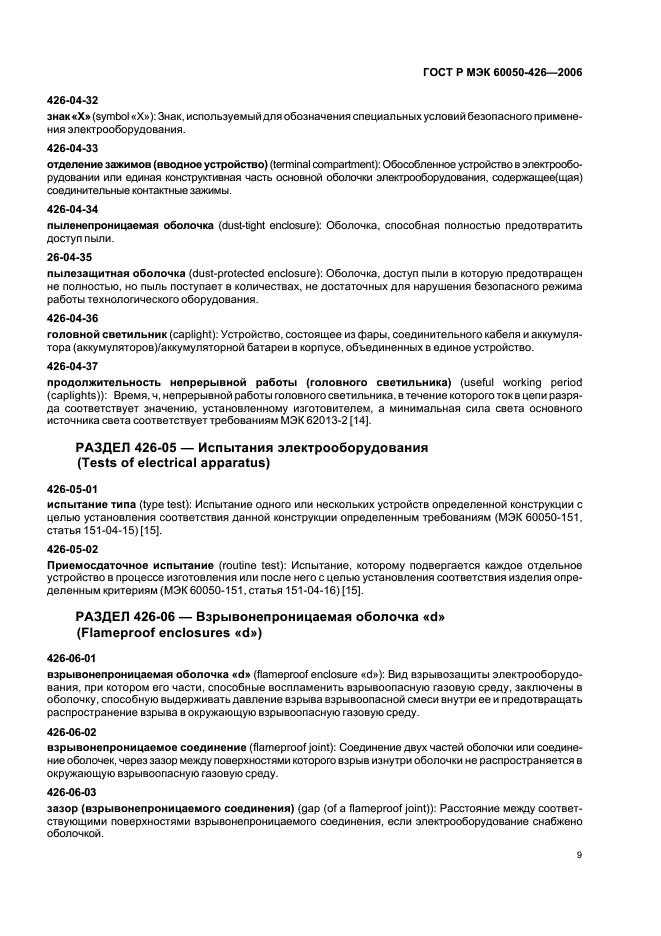

426-04-32

знак«Х» (symbol «X»): Знак, используемый для обозначения специальных условий безопасного применения электрооборудования.

426-04-33

отделение зажимов (вводное устройство) (terminal compartment): Обособленное устройство в электрооборудовании или единая конструктивная часть основной оболочки электрооборудования, содержащее(щая) соединительные контактные зажимы.

426-04-34

пыленепроницаемая оболочка (dust-tight enclosure): Оболочка, способная полностью предотвратить доступ пыли.

26-04-35

пылезащитная оболочка (dust-protected enclosure): Оболочка, доступ пыли в которую предотвращен не полностью, но пыль поступает в количествах, не достаточных для нарушения безопасного режима работы технологического оборудования.

426-04-36

головной светильник (caplight): Устройство, состоящее из фары, соединительного кабеля и аккумулятора (аккумуляторов)/аккумуляторной батареи в корпусе, объединенных в единое устройство.

426-04-37

продолжительность непрерывной работы (головного светильника) (useful working period (caplights)): Время, ч. непрерывной работы головного светильника, в течение которого токе цепи разряда соответствует значению, установленному изготовителем, а минимальная сила света основного источника света соответствует требованиям МЭК 62013-2 [14].

РАЗДЕЛ 426-05 — Испытания электрооборудования (Tests of electrical apparatus)

426-05-01

испытание типа (type test): Испытание одного или нескольких устройств определенной конструкции с целью установления соответствия данной конструкции определенным требованиям (МЭК 60050-151, статья 151-04-15) [15].

426-05-02

Приемосдаточное испытание (routine test): Испытание, которому подвергается каждое отдельное устройство в процессе изготовления или после него с целью установления соответствия изделия определенным критериям (МЭК 60050-151. статья 151-04-16) [15].

РАЗДЕЛ 426-06 — Взрывонепроницаемая оболочка «d» (Flameproof enclosures «d»)

426-06-01

взрывонепроницаемая оболочка «d» (flameproof enclosure «d»): Вид взрывозащиты электрооборудования. при котором его части, способные воспламенить взрывоопасную газовую среду, заключены в оболочку, способную выдерживать давление взрыва взрывоопасной смеси внутри ее и предотвращать распространение взрыва в окружающую взрывоопасную газовую среду.

426-06-02

взрывонепроницаомое соединение (flameproof joint): Соединение двух частей оболочки или соединение оболочек, через зазор между поверхностями которого взрыв изнутри оболочки не распространяется в окружающую взрывоопасную газовую среду.

426-06-03

зазор (взрывонепроницаемого соединения) (gap (of a flameproof joint)): Расстояние между соответствующими поверхностями взрывонепроницаемого соединения, если электрооборудование снабжено оболочкой.

ГОСТ Р МЭК 60050-426-2006

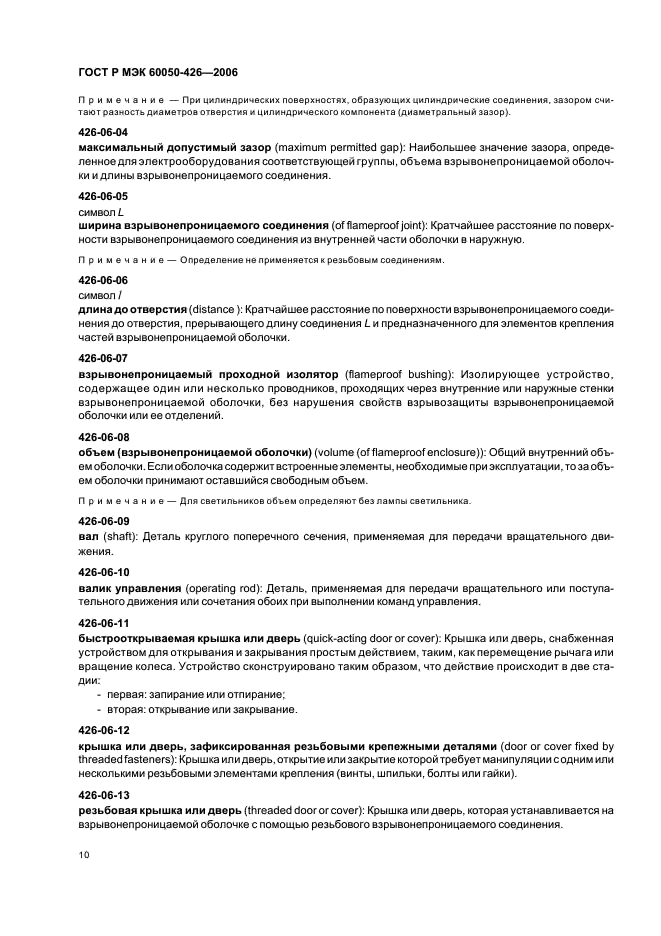

Примечание — При цилиндрических поверхностях, образующих цилиндрические соединения, зазором считают разность диаметров отверстия и цилиндрического компонента (диаметральный зазор).

426-06-04

максимальный допустимый зазор (maximum permitted gap): Наибольшее значение зазора, определенное для электрооборудования соответствующей группы, объема взрывонепроницаемой оболочки и длины взрывонепроницаемого соединения.

426-06-05

симвоп L

ширина взрывонепроницаомого соединения (of flameproof joint): Кратчайшее расстояние по поверхности взрывонепроницаомого соединения из внутренней части оболочки в наружную.

Примечание — Определение не применяется к резьбовым соединениям.

426-06-06

символ /

длина до отверстия (distance): Кратчайшее расстояние по поверхности взрывонепроницаемого соединения до отверстия, прерывающего длину соединения L и предназначенного дпя элементов крепления частей взрывонепроницаемой оболочки.

426-06-07

взрывонепроницаемый проходной изолятор (flameproof bushing): Изопирующее устройство, содержащее один ипи несколько проводников, проходящих через внутренние или наружные стенки взрывонепроницаемой оболочки, без нарушения свойств взрывозащиты взрывонепроницаемой оболочки или ее отделений.

426-06-08

объем (взрывонепроницаемой оболочки) (volume (of flameproof enclosure)): Общий внутренний объем оболочки. Если оболочка содержит встроенные элементы, необходимые при эксплуатации, то за объем оболочки принимают оставшийся свободным объем.

Примечание — Для светильников объем определяют без лампы светильника.

426-06-09

вал (shaft): Деталь круглого поперечного сечения, применяемая для передачи вращатепьного движения.

426-06-10

валик управления (operating rod): Деталь, применяемая для передачи вращательного или поступа-тепьного движения или сочетания обоих при выполнении команд управления.

426-06-11

быстрооткрываемая крышка или дверь (quick-acting door or cover). Крышка или дверь, снабженная устройством для открывания и закрывания простым действием, таким, как перемещение рычага или вращение колеса. Устройство сконструировано таким образом, что действие происходит в две стадии:

— первая: запирание или отпирание:

— вторая: открывание ипи закрывание.

426-06-12

крышка или дверь, зафиксированная резьбовыми крепежными деталями (door or cover fixed by threaded fasteners): Крышка ил и дверь, открытие или закрытие которой требует манипуляции с одним ипи нескопькими резьбовыми элементами крепления (винты, шпильки, бопты или гайки).

426-06-13

резьбовая крышка или дверь (threaded door or cover): Крышка или дверь, которая устанавливается на взрывонепроницаемой оболочке с помощью резьбового взрывонепроницаемого соединения.

ГОСТ Р МЭК 60050-426-2006

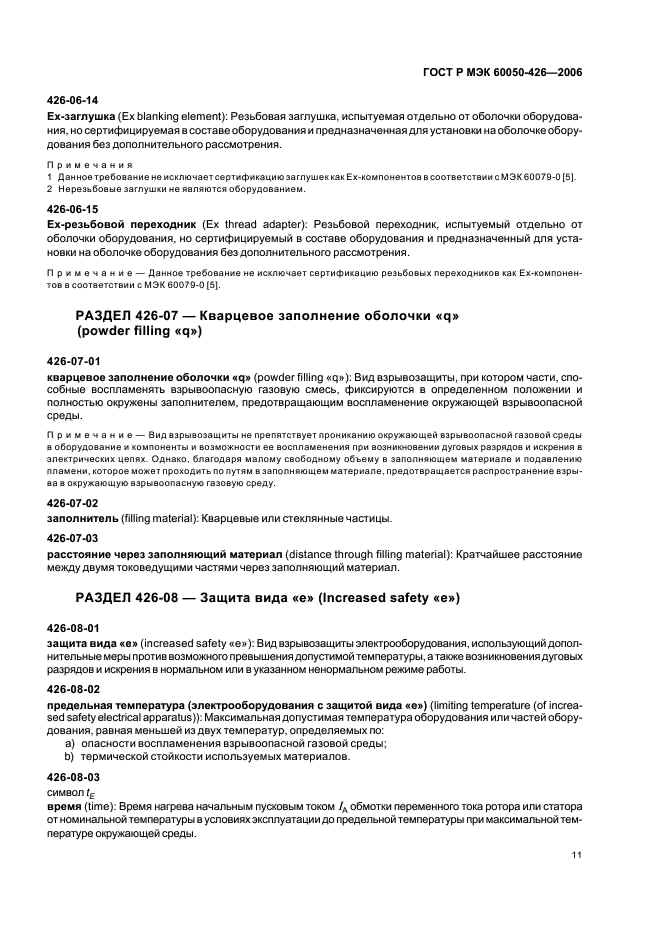

426-06-14

Ex-заглушка (Ex blanking element): Резьбовая заглушка, испытуемая отдельно от оболочки оборудования. но сертифицируемая в составе оборудования и предназначенная для установки на оболочке оборудования без дополнительного рассмотрения.

Примечания

1 Данное требование не исключает сертификацию заглушек как Ex-компонентов в соответствии с МЭК 60079-0(5].

2 Нерезьбовые заглушки не являются оборудованием.

426-06-15

Ex-резьбовой переходник (Ex thread adapter): Резьбовой переходник, испытуемый отдельно от оболочки оборудования, но сертифицируемый в составе оборудования и предназначенный для установки на оболочке оборудования без дополнительного рассмотрения.

Примечание — Данное требование не исключает сертификацию резьбовых переходников как Ех-компонен-тов в соответствии с МЭК 60079-0 (5).

РАЗДЕЛ 426-07 — Кварцевое заполнение оболочки «q» (powder filling «q»)

426-07-01

кварцевое заполнение оболочки «q» (powder filling «q»): Вид взрывозащиты, при котором части, способные воспламенять взрывоопасную газовую смесь, фиксируются в определенном положении и полностью окружены заполнителем, предотвращающим воспламенение окружающей взрывоопасной среды.

Примечание — Вид взрывозащиты не препятствует прониканию окружающей взрывоопасной газовой среды в оборудование и компоненты и возможности ее воспламенения при возникновении дуговых разрядов и искрения в электрических цепях. Однако, благодаря малому свободному объему в заполняющем материале и подавлению пламени, которое может проходить по путям в заполняющем материале, предотвращается распространение взрыва а окружающую взрывоопасную газовую среду.

426-07-02

заполнитель (filling material): Кварцевые или стеклянные частицы.

426-07-03

расстояние через заполняющий материал (distance through filling material): Кратчайшее расстояние между двумя токоведущими частями через заполняющий материал.

РАЗДЕЛ 426-08 — Защита вида «е» (Increased safety «е»)

426-08-01

защита вида «е» (increased safety «е»): Вид взрывозащиты электрооборудования, использующий дополнительные меры против возможного превышения допустимой температуры, а также возникновения дуговых разрядов и искрения
