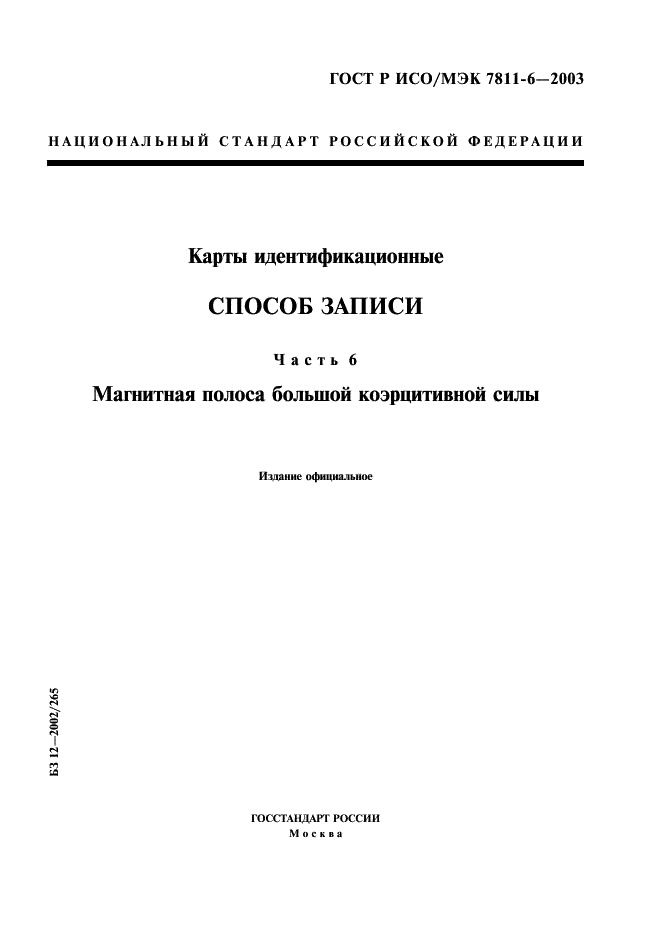

ГОСТ Р ИСО/МЭК 7811-6-2003 НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Карты идентификационные СПОСОБ ЗАПИСИ

Часть 6

Магнитная полоса большой коэрцитивной силы

Издание официальное

БЗ 12 -2002/265

ГОССТАНДАРТ РОССИИ Москва

ГОСТ Р ИСО/МЭК 7811-6-2003

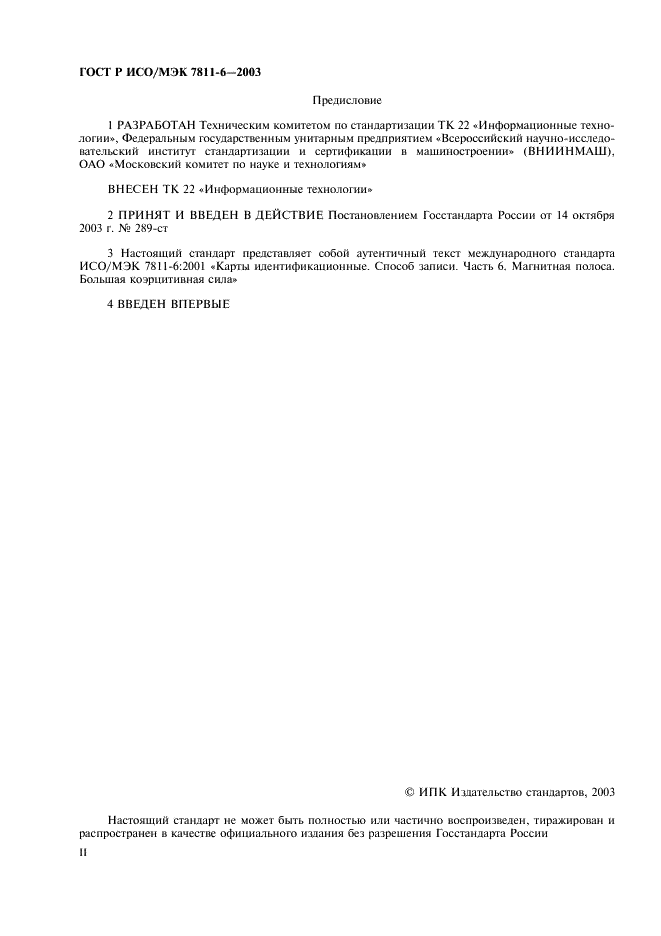

Предисловие

1 РАЗРАБОТАН Техническим комитетом по стандартизации ГК 22 «Информационные технологии», Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ), ОАО «Московский комитет по науке и технологиям*

ВНЕСЕН ГК 22 «Информационные технологии»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 14 октября 2003 г. № 289-ст

3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО/МЭК 7811-6:2001 «Карты идентификационные. Способ записи. Часть 6. Магнитная полоса. Большая коэрцитивная сила»

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

ГОСТ Р ИСО/МЭК 7811-6-2003

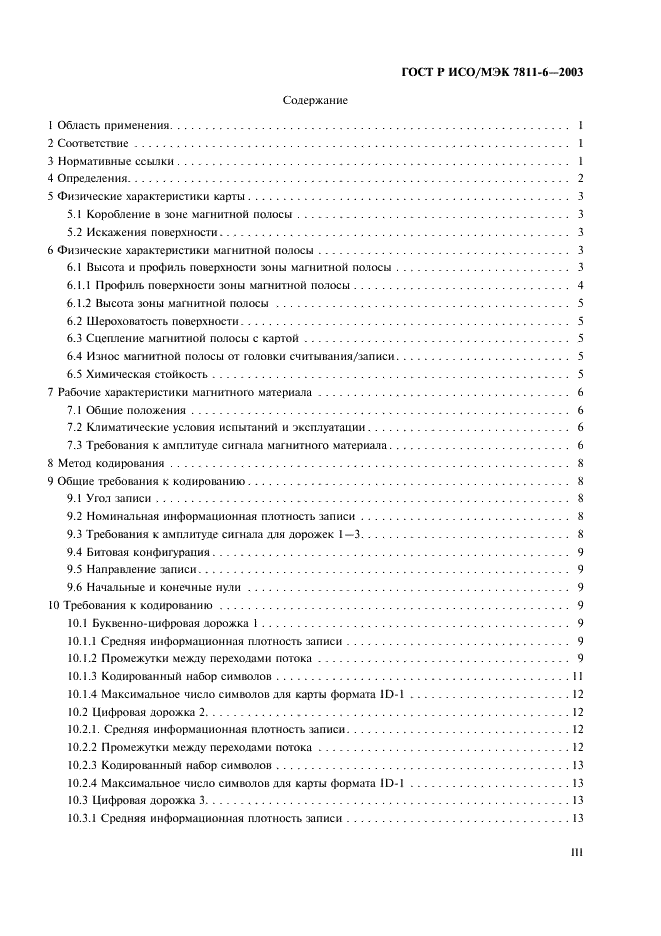

Содержание

1 Область иримеиении………………………………………………… 1

2 Соответствие…………………………………………………….. 1

3 Нормативные ссылки……………………………………………….. 1

4 Определения……………………………………………………… 2

5 Физические характеристики карты………………………………………. 3

5.1 Коробление в зоне магнитной паюсы………………………………… 3

5.2 Искажения поверхности………………………………………….. 3

6 Физические характеристики магнитной полосы……………………………… 3

6.1 Высота и профиль поверхности зоны магнитной полосы……………………. 3

6.1.1 Профиль поверхности зоны магнитной полосы…………………………. 4

6.1.2 Высота зоны магнитной полосы…………………………………… 5

6.2 Шероховатость поверхности……………………………………….. 5

6.3 Сцепление магнитной полосы с картой……………………………….. 5

6.4 Износ магнитной полосы от головки считывания/записи……………………. 5

6.5 Химическая стойкость…………………………………………… 5

7 Рабочие характеристики магнитного материала……………………………… 6

7.1 Общие положения……………………………………………… 6

7.2 Климатические условия испытаний и эксплуатации……………………….. 6

7.3 Требования к амплитуде сигнала магнитного материала…………………….. 6

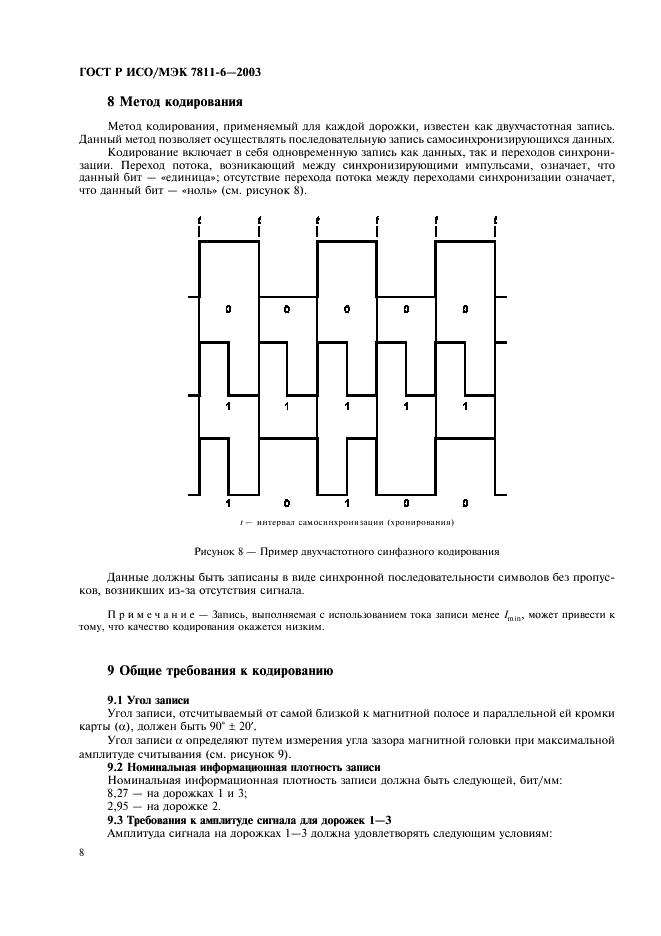

8 Метод кодирования………………………………………………… 8

9 Общие требования к кодированию………………………………………. 8

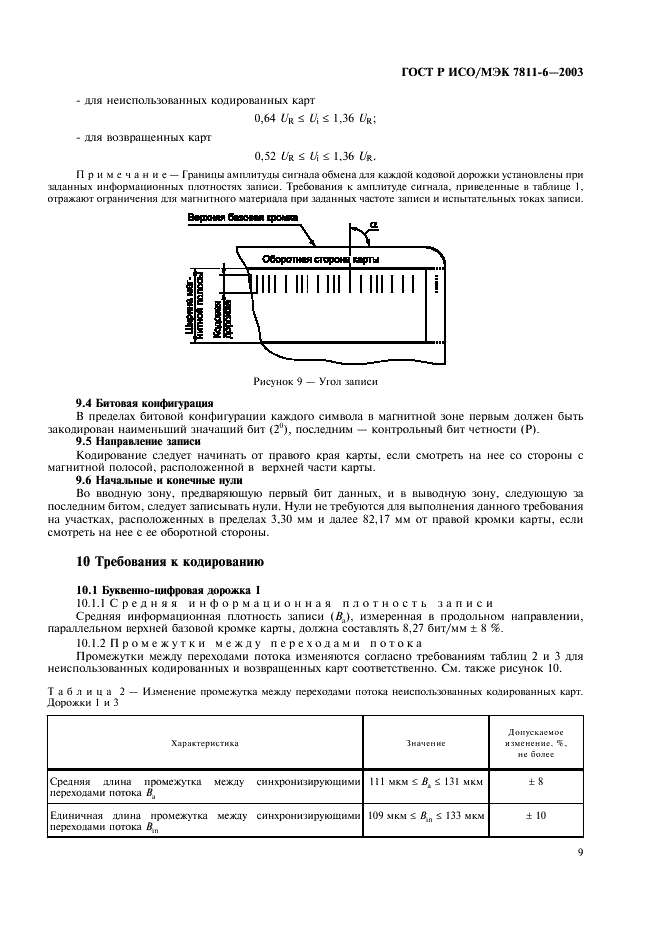

9.1 Угол записи………………………………………………….. 8

9.2 Номинальная информационная плотность записи………………………… 8

9.3 Требования к амплитуде сигнала для дорожек 1—3………………………… 8

9.4 Битовая конфигурация…………………………………………… 9

9.5 Направление записи…………………………………………….. 9

9.6 Начальные и конечные нули………………………………………. 9

10 Требования к кодированию………………………………………….. 9

10.1 Буквенно-цифровая дорожка 1…………………………………….. 9

10.1.1 Средняя информационная плотность записи………………………….. 9

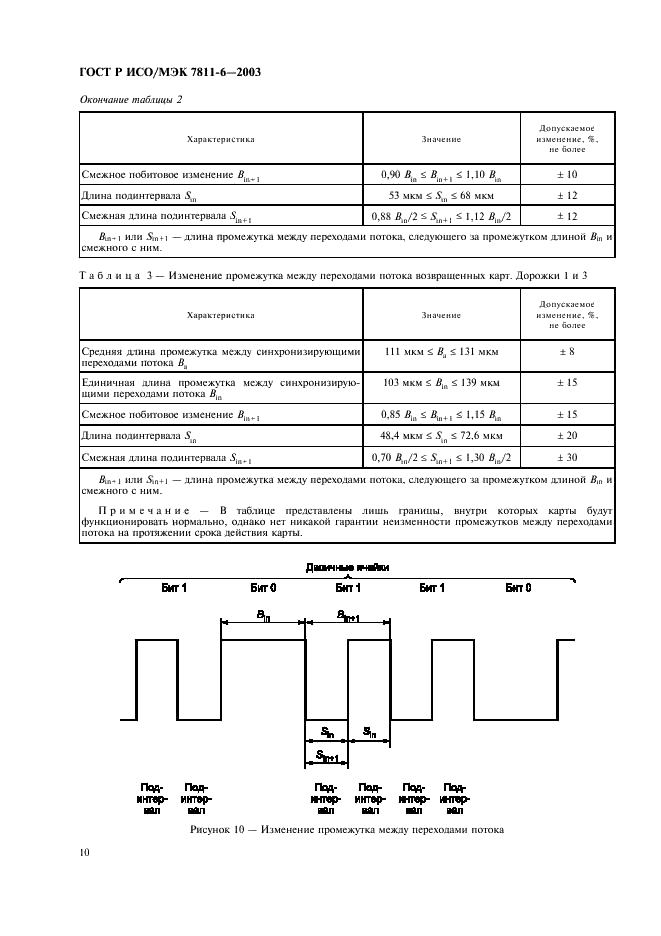

10.1.2 Промежутки между переходами потока……………………………… 9

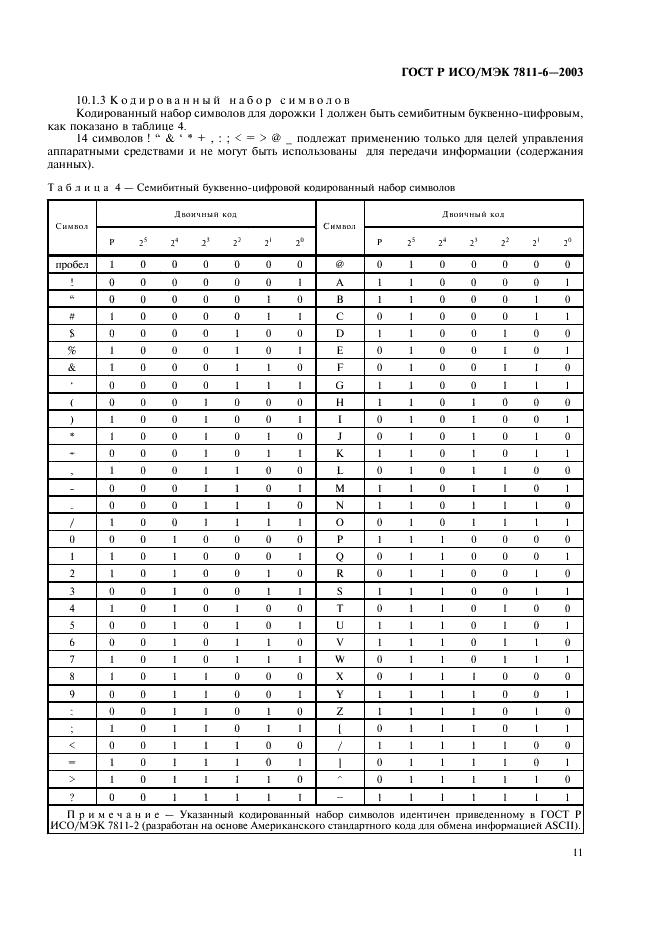

10.1.3 Колированный набор символов……………………………………И

10.1.4 Максимальное число символов для карты формата 1D-1…………………..12

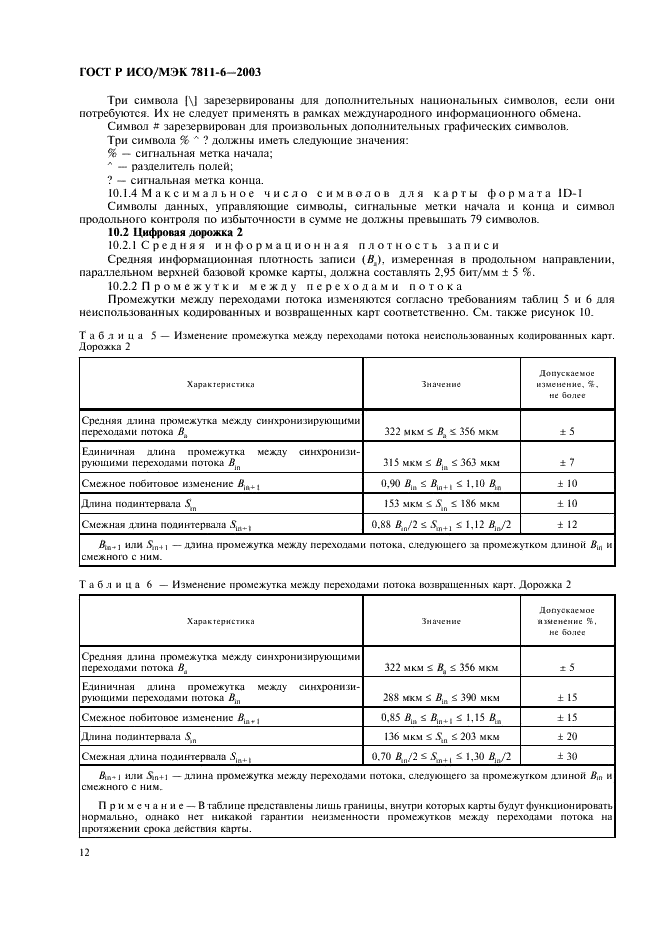

10.2 Цифровая дорожка 2…………………………………………….12

10.2.1. Средняя информационная плотность записи…………………………..12

10.2.2 Промежутки между переходами потока………………………………12

10.2.3 Кодированный набор символов……………………………………13

10.2.4 Максимальное число символов для карты формата ID-I…………………..13

10.3 Цифровая дорожка 3…………………………………………….13

10.3.1 Средняя информационная плотность записи…………………………..13

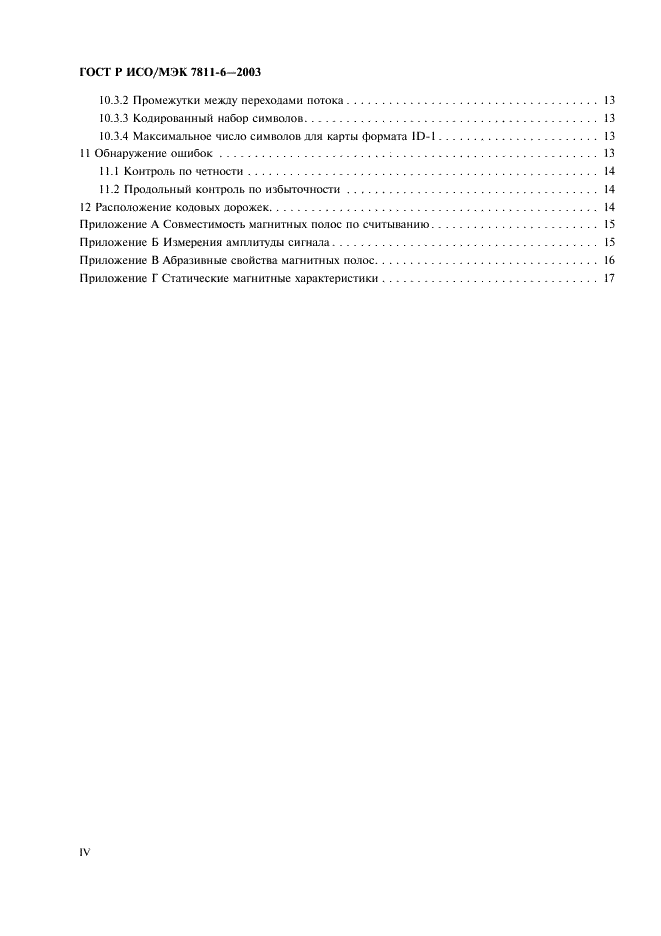

ГОСТ Р ИСО/МЭК 7811-6-2003

10.3.2 Промежутки между переходами потока………………………………13

10.3.3 Кодированный набор символов……………………………………13

10.3.4 Максимальное число символов для карты формата ID-1…………………..13

11 Обнаружение ошибок……………………;………………………..13

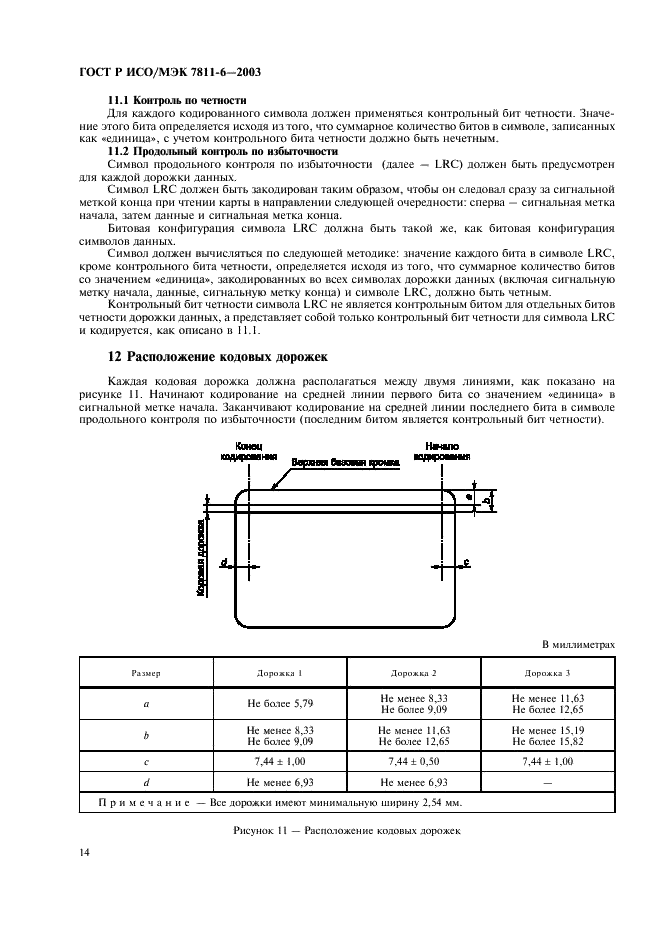

11.1 Контроль по четности…………………………………………..14

11.2 Продольный контроль по избыточности………………………………14

12 Расположение кодовых дорожек………………………………………..14

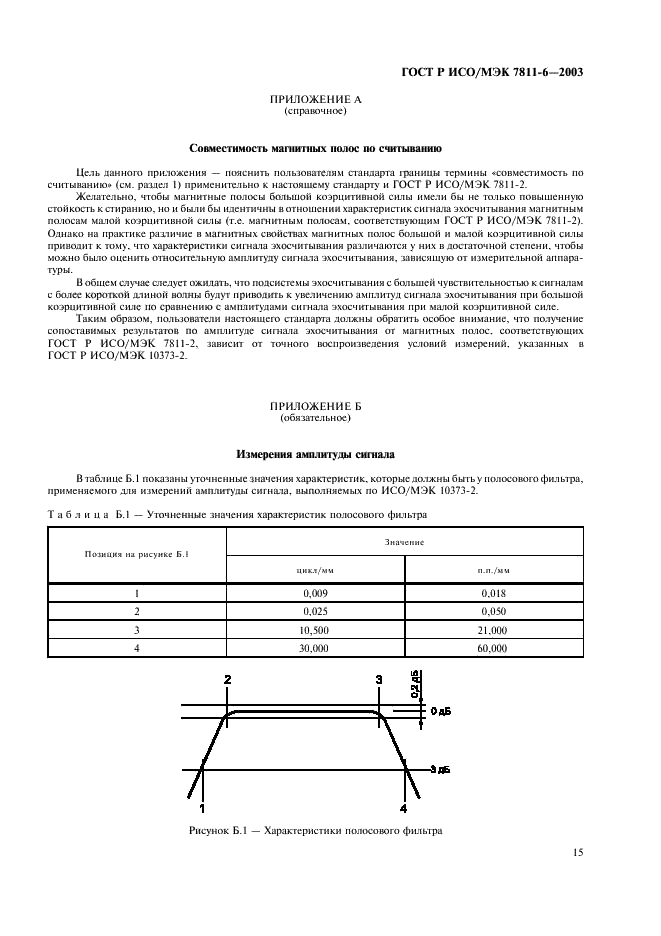

Приложение Л Совместимость магнитных полос по считыванию……………………15

Приложение Б Измерения амплитуды сигнала……………………………….. 15

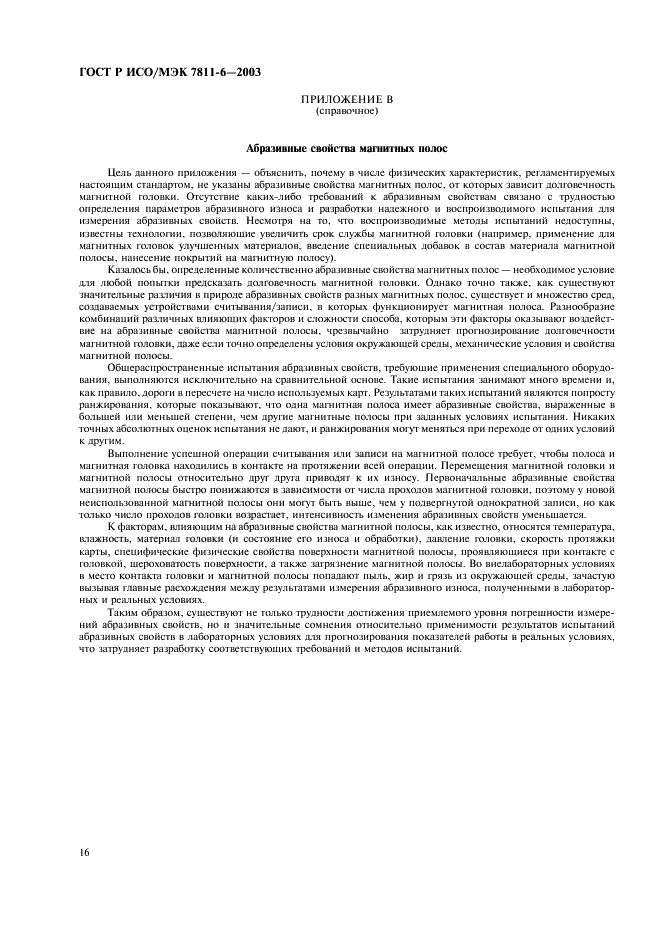

Приложение В Абразивные свойства магнитных полос…………………………..16

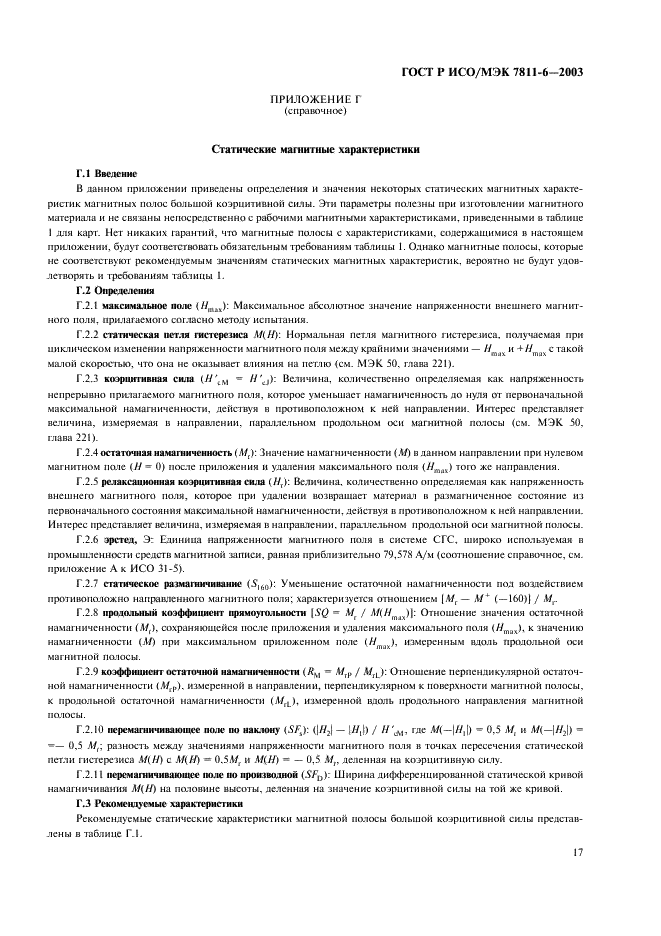

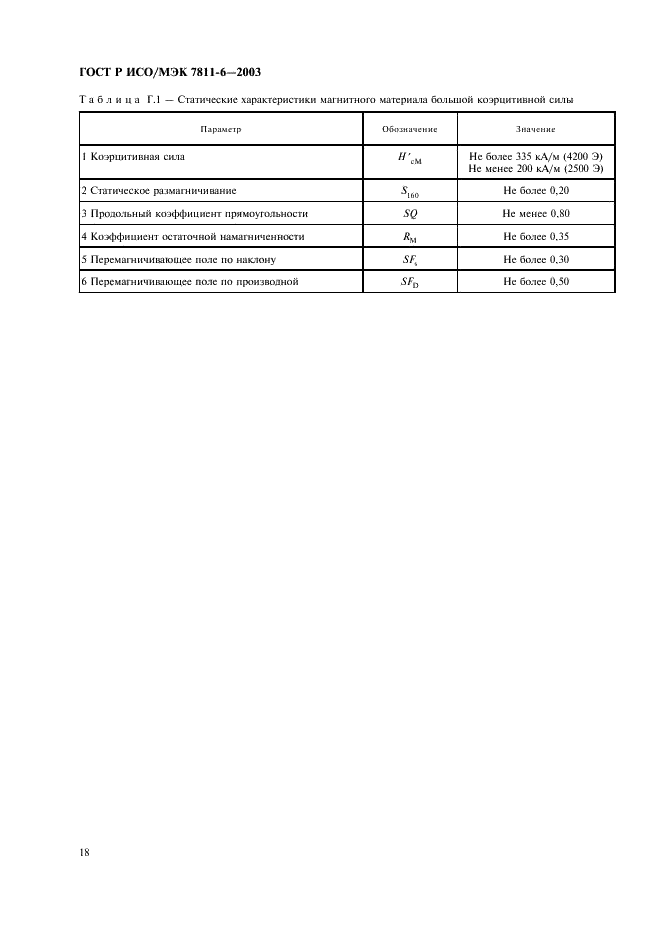

Приложение Г Статические магнитные характеристики………………………….17

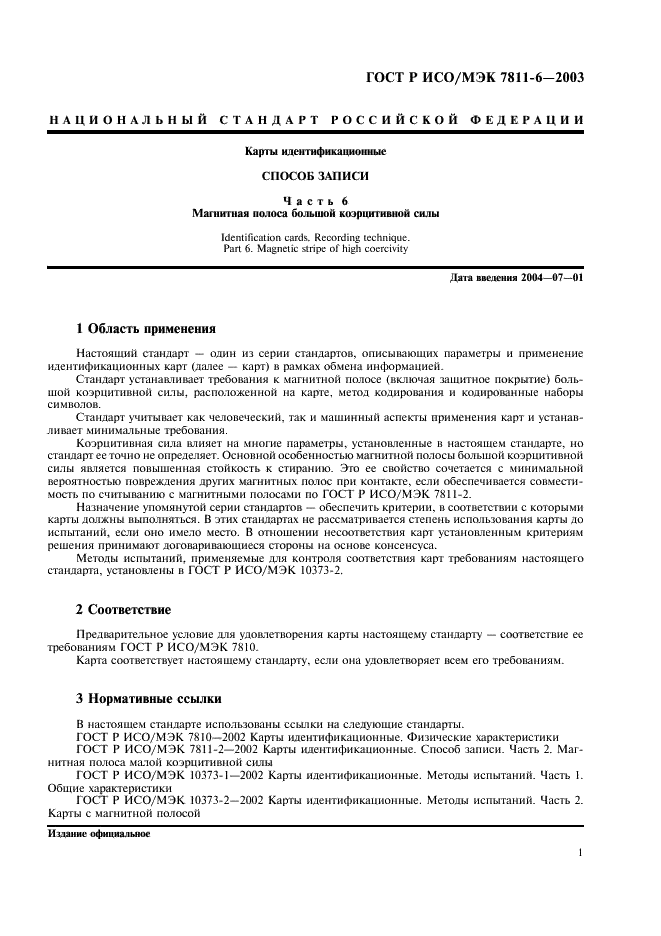

ГОСТ Р ИСО/МЭК 7811-6—2003 НАЦИОНАЛЬНЫЙ С Т А Н Д А РТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Карты идентификационные

СПОСОБ ЗАПИСИ

Часть 6 Магнитная полоса большой коэрцитивной силы

Identification cards. Recording technique.

Part 6. Magnetic stripe of high coercivity

Дата ввелення 2004—07—01

1 Область применения

Настоящий стандарт — один из серии стандартов, описывающих параметры и применение идентификационных карт (далее — карт) в рамках обмена информацией.

Стандарт устанавливает требования к магнитной полосе (включая защитное покрытие) большой коэрцитивной силы, расположенной на карте, метод кодирования и кодированные наборы символов.

Стандарт учитывает как человеческий, так и машинный аспекты применения карт и устанавливает минимальные требования.

Коэрцитивная сила влияет на многие параметры, установленные в настоящем стандарте, но стандарт ее точно не определяет. Основной особенностью магнитной полосы большой коэрцитивной силы является повышенная стойкость к стиранию. Эго ее свойство сочетается с минимальной вероятностью повреждения других магнитных полос при контакте, если обеспечивается совместимость по считыванию с магнитными полосами по ГОСТ Р ИСО/МЭК 7811-2.

Назначение упомянутой серии стандартов — обеспечить критерии, в соответствии с которыми карты должны выполняться. В этих стандартах не рассматривается степень использования карты до испытаний, если оно имело место. В отношении несоответствия карт установленным критериям решения принимают договаривающиеся стороны на основе консенсуса.

Методы испытаний, применяемые для контроля соответствия карт требованиям настоящего стандарта, установлены в ГОСТ Р ИСО/МЭК 10373-2.

2 Соответствие

Предварительное условие для удовлетворения карты настоящему стандарту — соответствие ее требованиям ГОСТ Р ЙСО/МЭК 7810.

Карта соответствует настоящему стандарту, если она удовлетворяет всем его требованиям.

3 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты.

ГОСТ Р ИСО/МЭК 7810—2002 Карты идентификационные. Физические характеристики ГОСТ Р ИСО/МЭК 7811-2—2002 Карты идентификационные. Способ записи. Часть 2. Магнитная полоса малой коэрцитивной силы

ГОСТ Р ИСО/МЭК 10373-1—2002 Карты идентификационные. Методы испытаний. Часть 1. Общие характеристики

ГОСТ Р ИСО/МЭК 10373-2—2002 Карты идентификационные. Методы испытаний. Часть 2. Карты с магнитной полосой

Издание официальное

ГОСТ Р ИСО/МЭК 7811-6-2003

ИСО 31-5—92¹ Величины и единицы измерения. Часть 5. Электричество и магнетизм

ИСО 4287—97* Геометрические требования к изделию. Структура поверхности. Профильный метод. Термины, определения и параметры структуры поверхности

ИСО/МЭК 10373-2—98* Карты идентификационные. Методы испытаний. Часть 2. Карты с магнитной полосой

МЭК 50(221)—90* Международный электротехнический словарь. Глава 221. Магнитные материалы и компоненты

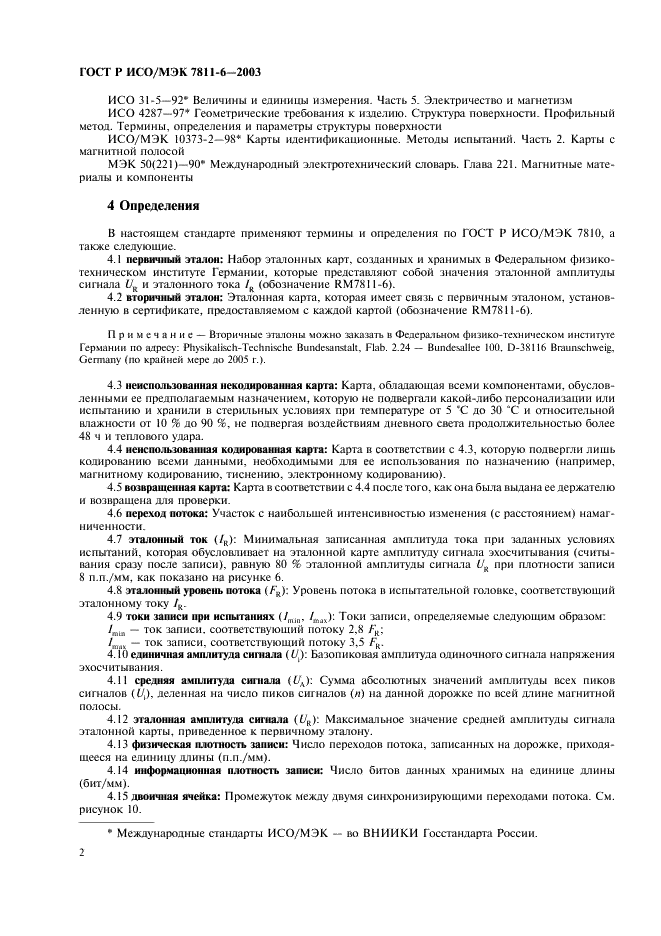

4 Определения

В настоящем стандарте применяют термины и определения по ГОСТ Р ИСО/МЭК 7810, а также следующие.

4.1 первичный эталон: Набор эталонных карт, созданных и хранимых в Федеральном физико-техническом институте Германии, которые представляют собой значения эталонной амплитуды сигнала U_R и эталонного тока /_к (обозначение RM7811-6).

4.2 вторичный эталон: Эталонная карта, которая имеет связь с первичным эталоном, установленную в сертификате, предоставляемом с каждой картой (обозначение RM7811-6).

Примечание — Вторичные эталоны можно заказать в Федеральном физико-техническом институте Германии по адресу: Physikalisch-Tcchnischc Bundcsanstalt, Flab. 2.24 — Bundcsallec 100. D-38116 Braunschweig, Germany (no крайней мере до 2005 г.).

4.3 неиспользованная некоднрованная карга: Карта, обладающая всеми компонентами, обусловленными ее предполагаемым назначением, которую не подвергали какой-либо персонализации или испытанию и хранили в стерильных условиях при температуре от 5 ‘С до 30 “С и относительной влажности от 10 % до 90 %, не подвергая воздействиям дневного света продолжительностью более 4S ч и теплового удара.

4.4 неиспользованная кодированная карта: Карта в соответствии с 4.3, которую подвергли лишь кодированию всеми данными, необходимыми для ее использования по назначению (например, магнитному кодированию, тиснению, электронному кодированию).

4.5 возвращенная карта: Карта в соответствии с 4.4 после того, как она была выдана ее держателю и возвращена для проверки.

4.6 переход потока: Участок с наибольшей интенсивностью изменения (с расстоянием) намагниченности.

4.7 эталонный ток (/_к): Минимальная записанная амплитуда тока при заданных условиях испытаний, которая обусловливает на эталонной карте амплитуду сигнала эхосчигывания (считывания сразу после записи), равную 80 % эталонной амплитуды сигнала Ь’_к при плотности записи S п.п./мм, как показано на рисунке 6.

4.8 эталонный уровень потока (/_к): Уровень потока в испытательной головке, соответствующий эталонному току /_к.

4.9 токи записи при испытаниях (/_mln. /_mjx): Токи записи, определяемые следующим образом:

/_ти> — ток записи, соответствующий потоку 2.8 f_R;

/_ю — ток записи, соответствующий потоку 3,5 F_R.

4.10 единичная амплитуда сигнала (L\y. Базопиковая амплитуда одиночного сигнала напряжения эхосчитывания.

4.11 средняя амплитуда сигнала ((/_А): Сумма абсолютных значений амплитуды всех пиков сигналов ({/,), деленная на число пиков сигналов (я) на данной дорожке по всей длине магнитной полосы.

4.12 эталонная амплитуда сигнала (U_R): Максимальное значение средней амплитуды сигнала эталонной карты, приведенное к первичному эталону.

4.13 физическая плотность записи: Число переходов потока, записанных на дорожке, приходящееся на единицу длины (п.п./мм).

4.14 информационная плотность записи: Число битов данных хранимых на единице длины (бит/мм).

4.15 двоичная ячейка: Промежуток между двумя синхронизирующими переходами потока. См. рисунок 10.

Международные стандарты ИСО/МЭК — во ВНИИКИ Госстандарта России.

ГОСТ Р ИСО/МЭК 7811-6-2003

4.16 подингервал: Половина (номинально) промежутка между двумя синхронизирующими переходами потока. См. рисунок 10.

4.17 ток размагничивания (/_d): Значение постоянного тока, уменьшающего среднюю амплитуду сигнала до 80 % эталонной амплитуды сигнала (6′_к) на вторичной эталонной карге, которая была закодирована при плотности записи 20 п.п./мм и токе

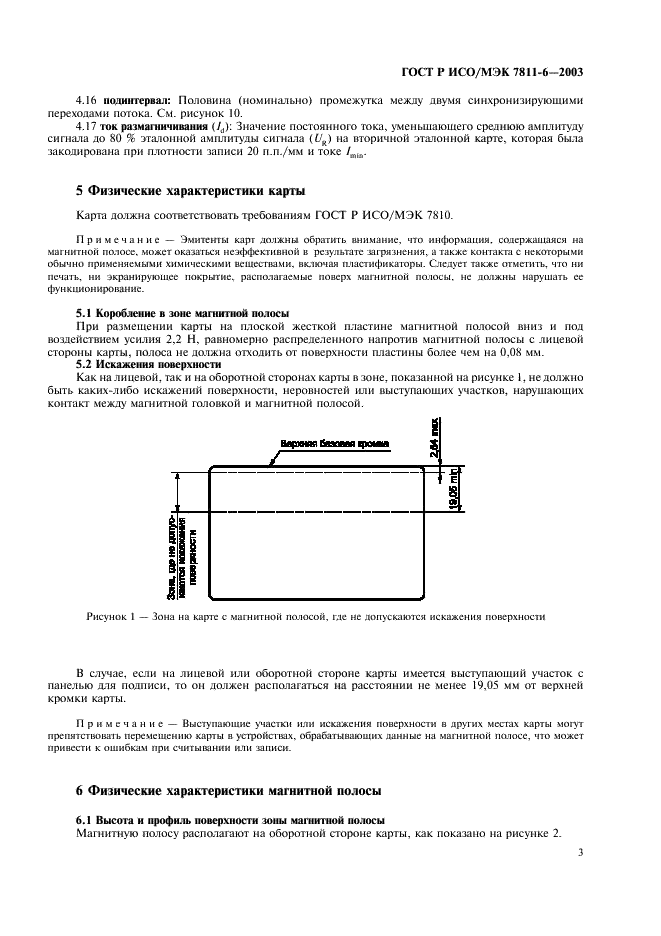

5 Физические характеристики карты

Карга должна соответствовать требованиям ГОСТ Р ИСО/МЭК 7810.

Примечание — Эмитенты карг должны обратить внимание, что информации, содержащаяся на магнитной полосе, может оказаться неэффективной в результате загрязнения, а также контакта с некоторыми обычно применяемыми химическими веществами, включая пластификаторы. Следует также отмстить, что ни печать, ни экранирующее покрытие, располагаемые поверх магнитной полосы, не должны нарушать се функционирование.

5.1 Коробление в зоне магнитной полосы

При размещении карты на плоской жесткой пластине магнитной полосой вниз и под воздействием усилия 2,2 Н. равномерно распределенного напротив магнитной полосы с лицевой стороны карты, полоса не должна отходить от поверхности пластины более чем на 0.08 мм.

5.2 Искажения поверхности

Как на лицевой, так и на оборотной сторонах карты в зоне, показанной на рисунке 1, не должно быть каких-либо искажений поверхности, неровностей или выступающих участков, нарушающих контакт между магнитной головкой и магнитной полосой.

Верхняя йюимр фоша

JSf

Рисунок I — Зона на карте с магнитной полосой, где не допускаются искажения поверхности

В случае, если на лицевой или оборотной стороне карты имеется выступающий участок с панелью для подписи, то он должен располагаться на расстоянии не менее 19,05 мм от верхней кромки карты.

П р и м с ч а и и с — Выступающие участки или искажения поверхности в других местах карты могут препятствовать перемещению карты в устройствах, обрабатывающих данные на магнитной полосе, что может привести к ошибкам при считывании или записи.

6 Физические характеристики магнитной полосы

6.1 Высота и профиль поверхности зоны магнитной полосы

Магнитную полосу располагают на оборотной стороне карты, как показано на рисунке 2.

ГОСТ Р ИСО/МЭК 7811-6-2003

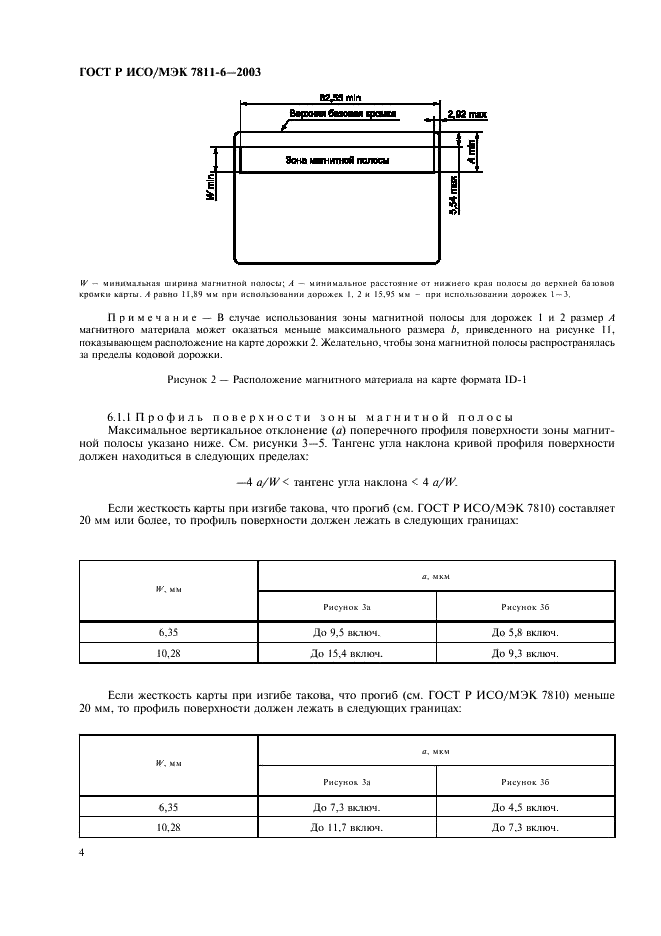

	Вмнибанм ф™—	2,02 пп


	Зоне (ШШТНОА полосы		Е Ч,
с Е к		I

W — микинимы ширина Магниткой полосы; Л — минимальное расстояние ог нихмсго кран полосы до верхней баю вон кромки каргы. А равно 11.89 мм при использовании дорожек I, 2 и IS.95 мм — при использовании дорожек 1 — 3,

Примечание — В случае использования зоны магнитной полосы дли дорожек I и 2 размер А магнитного материала может оказаться меньше максимального размера Ь, приведенного на рисунке II, показывающем расположение на карте дорожки 2. Желательно, чтобы зона магнит ной полосы распространялась за пределы кодовой дорожки.

Рисунок 2 — Расположение магнитного материала на карге формат 1D-1

6.1.1 Профиль поверхности зоны магнитной полосы Максимальное вертикальное отклонение (а) поперечного профиля поверхности зоны магнитной полосы указано ниже. См. рисунки 3—5. Тангенс угла наклона кривой профиля поверхности должен находиться в следующих пределах:

—4 a/W < тангенс угла наклона < 4 a/W.

Если жесткость карты при изгибе такова, что прогиб (см. ГОСТ Р ИСО/МЭК 7810) состаачяет 20 мм или более, то профиль поверхности должен лежать в следующих границах:

IV. мм	а. мкм
IV. мм	Рисунок За	Рисунок 36
6.35	До 9,5 включ.	До 5,8 включ.
10.28	До 15,4 включ.	До 9,3 включ.

Если жесткость карты при изгибе такова, что прогиб (см. ГОСТ Р ИСО/МЭК 7810) меньше 20 мм. то профиль поверхности должен лежать в следующих границах:

W, м м	а. мкм
W, м м	Рисунок За	Рисунок 36
6,35	До 7,3 включ.	До 4.5 включ.
10.28	До 11.7 включ.	До 7.3 включ.

ГОСТ Р ИСО/МЭК 7811-6-2003

в) в)

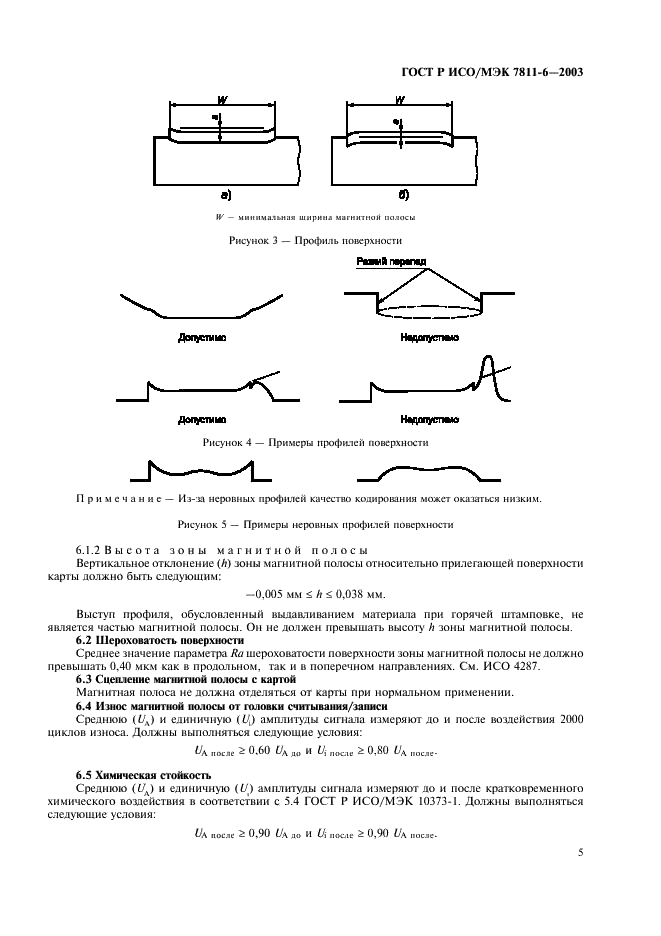

W — минимальная ширмнл магнитной полосы Рисунок 3 — Профиль поверхности

Раянйпарагад

Допустимо

Недспуепшо

_г—А

_Г-

Допустив Надолуспшо

Рисунок 4 — Примеры профилей поверхности

Примечание— Из-за неровных профилен качество кодировании может оказаться низким.

Рисунок 5 — Примеры неровных профилей поверхности

6.1.2 Вы сота зоны магнитной полосы

Вертикальное отклонение (Л) зоны магнитной полосы относительно прилегающей поверхности карты должно быть следующим:

-0.005 мм й Ий 0.038 мм.

Выступ профиля, обусловленный выдавливанием материала при горячей штамповке, не является частью магнитной полосы. Он не должен превышать высоту А зоны магнитной полосы.

6.2 Шероховатость поверхности

Среднее значение параметра Ra шероховатости поверхности зоны магнитной полосы не должно превышать 0.40 мкм как в продольном, так и в поперечном направлениях. См. ИСО 4287.

6.3 Сцепление магнишой полосы с каргой

Магнитная полоса не должна отделяться от карты при нормальном применении.

6.4 Износ магнитной полосы от головки считывания/записи

Среднюю (6′_Л) и единичную (£/,) амплитуды сигнала измеряют до и после воздействия 2000 циклов износа. Должны выполняться следующие условия:

после ^ 0.60 U\ да И U, после ^ 0.Н0 6д „осле-

6.5 Химическая стойкость

Среднюю (£/_Л) и единичную (U) амплитуды сигнала измеряют до и после кратковременного химического воздействия в соответствии с 5.4 ГОСТ Р ИСО/МЭК 10373-1. Должны выполняться следующие условия:

Ua после ^ 0.90 6а яо И 0> после ^ 0.90 1\ после-

ГОСТ Р ИСО/МЭК 7811-6-2003

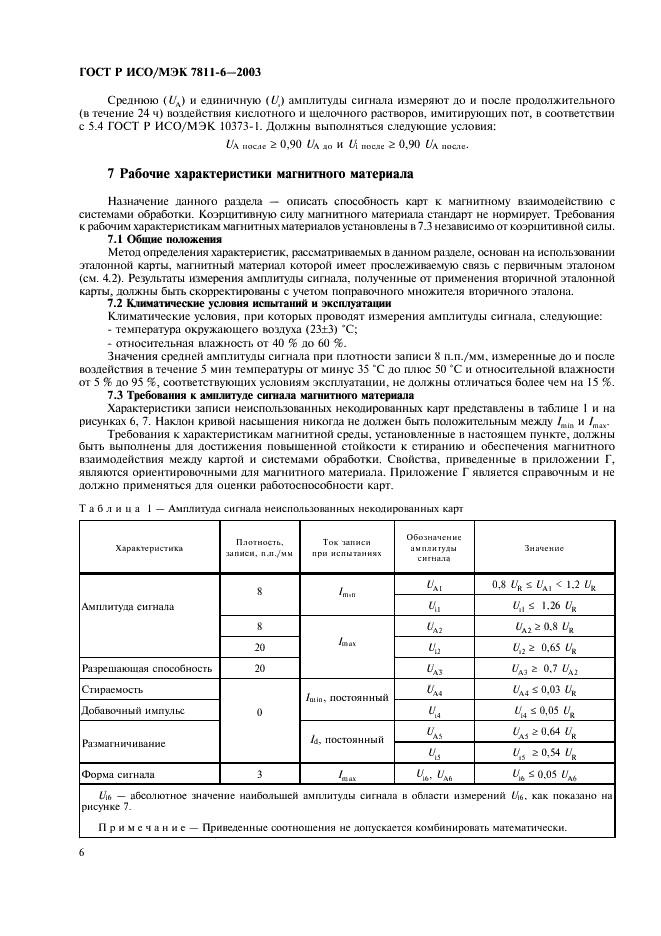

Среднюю (6′_л) и единичную (L[) амплитуды сигнала измеряют до и после продолжительного (в течение 24 ч) воздействия кислотного и щелочного растворов, имитирующих пот, в соответствии с 5.4 ГОСТ Р ИСО/МЭК 10373-1. Должны выполняться следующие условия:

U.\ поел С £ 0.90 На до И Ь\ после ^ 0,90 Ua после-

7 Рабочие характеристики магнитного материала

Назначение данного раздела — описать способносгь карт к магнитному взаимодействию с системами обработки. Коэрцитивную силу магнитного материала стандарт не нормирует. Требования к рабочим характеристикам магнитных материалов установлены в 7.3 независимо от коэрцитивной силы.

7.1 Общие положения

Метод определения характеристик, рассматриваемых в данном разделе, основан на использовании эталонной карты, магнитный материал которой имеет прослеживаемую связь с первичным эталоном (см. 4.2). Результаты измерения амплитуды сигнала, полученные от применения вторичной эталонной карты, должны быть скорректированы с учетом поправочного множителя вторичного эталона.

7.2 Климатические условия испытаний и эксплуатации

Климатические условия, при которых проводят измерения амплитуды сигнала, следующие:

— температура окружающего воздуха (23±3) *С;

— относительная влажность от 40 % до 60 %.

Значения средней амплитуды сигнала при плотности записи X п.п./мм. измеренные до и после воздействия в течение 5 мин температуры от минус 35 «С до плюс 50 «С и относительной влажности от 5 % до 95 %, соответствующих условиям эксплуатации, не должны отличаться более чем на 15 %.

7.3 Требования к амплитуде сигнала магнитного материала

Характеристики записи неиспользованных некодированных карт представлены н таблице I и на рисунках 6. 7. Наклон кривой насыщения никогда не должен быть положительным между и /_miX.

Требования к характеристикам магнитной среды, установленные в настоящем пункте, должны быть выполнены для достижения повышенной стойкости к стиранию и обеспечения магнитного взаимодействия между картой и системами обработки. Свойства, приведенные в приложении Г, являются ориентировочными для магнитного материала. Приложение Г является справочным и не должно применяться для опенки работоспособности карг.

Таблица 1 — Амплитуда сигнала неиспользованных неколированных карт

Характеристики	Плотность, записи, пл./ми	Ток записи при испытаниях	Обозначение амил и гулы сигнала	Значение
Амплитуда сигнала	8	Ап.п	Ом	0.8 Цц s U_M < 1.2 U_K
	8	Ап.п	Ч.	U_lt £ 1.26 U_K
	8	/так		О_А2*0Яи_л
	20		и*	U,₂ 2 0.65 U_R
Разрешающая способносгь	20		«а.	и_м г 0.7 и_А1
Стираемость	0	/шт. постоянный		и_л^оми_л
Добавочный импульс		/шт. постоянный		1^*05 и_л
Размагничивание		/d, ПОСТОЯННЫЙ	«а*	U_Ai г 0,64 (/_R
Размагничивание		/d, ПОСТОЯННЫЙ		U_tS 2 0,54 U_K
Форма сигнала	3	^ШЦ»	Ч* «а*	<^0.05 и_АЬ
U[b — абсолютное значение наибольшей амплитуды сигнала в области измерений Ш. как показано на рисунке 7. Примечание — Приведенные соотношения не допускается комбинировать математически.

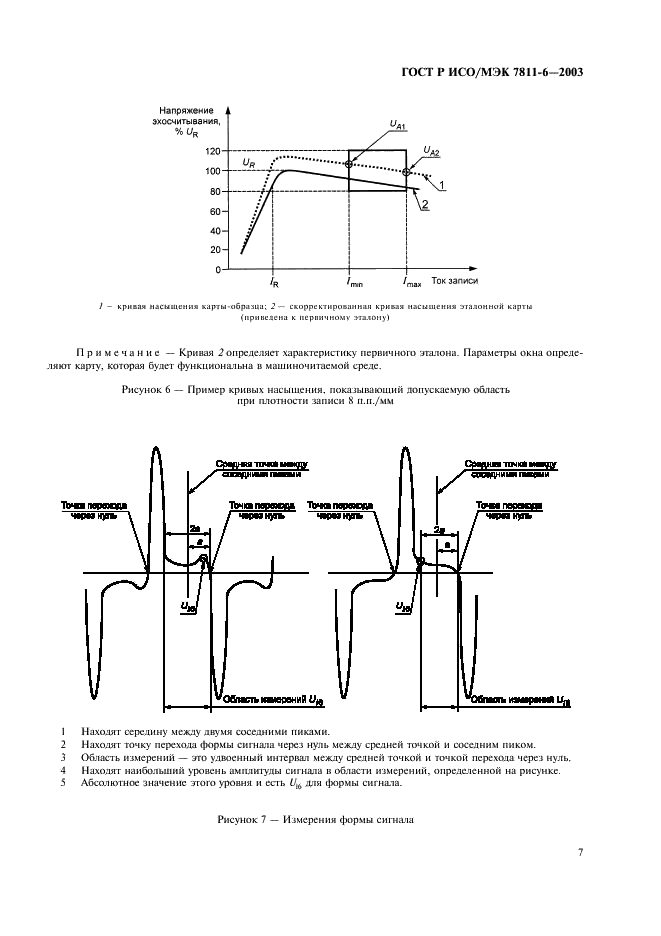

/ — кривая насыщения карты-образца; 2— скорректированная кривая насыщения эталонной карты

(приведена к перпичмому эталону)

Примечание — Кривая 2 определяет Характеристику первичного эталона. Параметры окна определяют карту, которая будет функциональна в машиночитаемой среде.

ГОСТ Р ИСО/МЭК 7811-6-2003

Рисунок 6 — Пример кривых насыщения, покапывающий допускаемую область при плотности записи 8 п.п./мм

1 Находят середину между двумя соседними пиками.

2 Находят точку перехода формы сигнала через нуль между средней точкой и соседним пиком.

3 Область измерений — это удвоенный интервал между средней точкой и точкой перехода через нуль.

4 Находят наибольший уровень амплитуды сигнала в области измерений, определенной на рисунке.

5 Абсолютное значение этого уровня и есть U_lb для ((юрмы сигнала.

Рисунок 7 — Измерения формы Сигнала

ГОСТ Р ИСО/МЭК 7811-6-2003

8 Метод кодирования

Метод кодирования, притеняемый для каждой дорожки, известен как двухчастотная запись. Данный метод позволяет осуществлять последовательную запись самосинхронизируюшихся данных.

Кодирование включает в себя одновременную запись как данных, так и переходов синхронизации. Переход потока, возникающий между синхронизирующими импульсами, означает, что данный бит — «единица»; отсутствие перехода потока между переходами синхронизации означает, что данный бит — «ноль* (см. рисунок 8).

10 10 0

f— нигсрол.1 самосинхронизации (араииронания)

Рисунок 8 — Пример двухчасштного синфазного кодирования

Данные должны быть записаны в виде синхронной последовательности символов без пропусков, возникших из-за отсутствия сигнала.

Примечание — Запись, выполняемая с использованием тока записи менее /_т|п, может привести к тому, что качество кодировании окажется низким.

9 Общие требования к кодированию

9.1 Угол записи

Угол записи, отсчитываемый от самой близкой к магнитной полосе и параллельной ей кромки карты (а), должен быть 90“ ± 20′.

Угол записи « определяют путем измерения утла зазора магнитной головки при максимальной амплитуде считывания (см. рисунок 9).

9.2 Номинальная информационная плотность записи

Номинальная информационная плотность записи должна быть следующей, бит/мм:

8.27 — на дорожках 1 и 3;

2,95 — на дорожке 2.

9.3 Требования к амплитуде еншала для дорожек 1—3

Амплитуда сигнала на дорожках 1—3 должна удовлетворять следующим условиям:

ГОСТ Р ИСО/МЭК 7811-6-2003

9.4 Битовая конфигурация

В пределах битовой конфигурации каждого символа в магнитной зоне первым должен быть закодирован наименьший значащий бит (2^и), последним — контрольный бит четности (Р).

— для неиспользованных кодированных карт

0,64 U_R й U, Z 1,36 £/_r;

— для возвращенных карт

0.52 Ur й L\ <. 1.36 Ur.

Примечание — Границы амплитуды сигнала обмена для каждой кодовой дорожки установлены при заданных информационных платностях записи. Требования к амплитуде сигнала, приведенные в таблице I, отражают ограничения для магнитного материала при заданных частоте записи и испытательных токах записи.

9.5 Направление записи

Кодирование следует начинать от правого края карты, если смотреть на нее со стороны с магнитной полосой, расположенной в верхней части карты.

9.6 Начальные и конечные нули

Во вводную зону, предваряющую первый бит данных, и в выводную зону, следующую за последним битом, следует записывать нули. Нули не требуются для выполнения данного требования на участках, расположенных в пределах 3.30 мм и далее 82,17 мм от правой кромки карты, если смотреть на нее с ее оборотной стороны.

10 Требования к кодированию

10.1 Буквенно-цифровая дорожка 1

10.1.1 С р е д н я я информационная плотность записи

Средняя информационная плотность записи (#,), измеренная в продольном направлении, параллельном верхней базовой кромке карты, должна состаатять 8.27 биг/мм ± 8 %.

10.1.2 Промежутки между переходами потока

Промежутки между переходами потока изменяются согласно требованиям таблиц 2 и 3 для неиспользованных кодированных и возвращенных карт соответственно. См. также рисунок 10.

Таблица 2 — Изменение промежутка между¹ переходами потока неиспользованных кодированных карт. Дорожки 1 и 3

Характеристика	Значение	Допускаемое изменение. %. не более
Средняя длина промежутка между синхронизирующими переходами потока Н_л	111 мкм £ В_к <. 131 мкм	±8
Единичная длина промежутка между синхронизирующими переходами потока Й_1П	109 мкм < В_1П £ 133 мкм	± 10

ГОСТ Р ИСО/МЭК 7811-6-2003

Окончание таблицы 2

Характеристика	Значение	Допускаемое изменение. 58. не более
Смежное побитовое изменение В,, . ill» 1	0.90 В, £ В .. £ 1.10 В * 10 ln+1 1/1	± 10
Длина подинтервата .S_n	53 мкм £ S_in £ 68 мкм	± 12
Смежная длина подиигервала	0,88 BJ2*	± 12
&_п-1 или -S.nf \| — длина промежутка между переходами потока, следуюшего за промежутком длиной Вщ и смежною с ним.

Таблица 3 — Изменение промежутка между переходами потока возвращенных кар!. Дорожки 1 и 3

Характеристика	Значение	Допускаемое изменение. 58. не более
Средняя длина промежутка между синхронизирующими переходами потока В_а	111 мкм £ В_и £ 131 мкм	±8
Единичная длина промежутка между синхронизирующими переходами потока B_ia	103 мкм £ В_1а £ 139 мкм	± 1S
Смежное побитовое изменение	0,85 В_1а £ ^₊₁ £ 1.15	± 15
Длина подинтервата .9_п	48.4 мкм £ S_n £ 72.6 мкм	±20
Смежная длина иодинтервала	0.70 B_in/2 £ S,_n4l £ 1,30 B_{J1	±30
Вхл-1 или 5,n+i — длина промежутка межлу переходами потока, следующего за промежутком длиной В_1П и смежного с ним. Примечание — В таблице представлены лишь границы, внутри которых карты будут функционировать нормально, однако нет никакой гарантии неизменности промежутков между переходами потока на протяжении срока действия карты.

Дяопмю

_л._

Бит 1 Б кг 0 Бнт1 Бит 1 Бит О

и “Л ы	“I	1*1 U


	, Vi,

Под- Под- Под- Под- Под- Под-

иетер- икт&р- жтер- икгв*>- ингвр- ютчр-

мл нал нал вал мл вал

Рисунок 10 — Изменение промежутка между переходами потока

ГОСТ Р ИСО/МЭК 7811-6-2003

10.1.3 Кодированный набор символов

Кодированный набор символов для дорожки 1 должен быть семибитным буквенно-цифровым, как показано в таблице 4.

14 символов !“&’• + ,:;< = >>&_ подлежат применению только для целей управ,тения аппаратными средствами и не могут быть использованы для передачи информации (содержания данных).

Таблица 4 — Семибитны» буквенно-цифровой кодированный набор символов

Дноичный кол

Д по и’I null код

Символ

С им пол

2¹ 2°

0 0 0 0

пробел

0 0 0 0

Примечание — Указанный колированный набор символов идентичен приведенному в ГОСТ Р ИСО/МЭК 78II-2 (разработан на основе Американского стандартного кода для обмена информацией ASCII).

ГОСТ Р ИСО/МЭК 7811-6-2003

Три символа |\1 зарезервированы для дополнительных национальных символов, если они потребуются. Их не следует применять в рамках международного информационного обмена.

Символ л зарезервирован для произвольных дополнительных графических символов.

Три символа % ^л ? должны иметь следующие значения:

% — сигнальная метка начала;

^Л — разделитель полей;

? — сигнальная метка конца.

10.1.4 Максимальное число символов для карты формата ID* I

Символы данных, управляющие символы, сигнальные метки начала и конца и символ продольного контроля по избыточности в сумме не должны превышать 79 символов.

10.2 Цифровая лорожка 2

10.2.1 С ре д и я я информационная плотность записи

Средняя информационная плотность записи (#,), измеренная в продольном направлении, параллельном верхней базовой кромке карты, должна составлять 2.95 бит/мм ± 5 %.

10.2.2 Промежутки между переходами потока

Промежутки между переходами потока изменяются согласно требованиям таблиц 5 и 6 для неиспользованных кодированных и возвращенных карт соответственно. См. также рисунок К).

Таблица 5 — Изменение промежутка между переходами потока неиспользованных колированных карт. Дорожка 2

Харакгермсткка	Значение	Допускаемое изменение, Ъ. не более
Средняя длина промежутха между синхронизирующими переходами потока В_я	322 мкм £ В_а х 356 мкм	±5
Единичная длина промежутка между синхронизирующими переходами потока В_1п	315 мкм £ В_<а £ 363 мкм	±7
Смежное побитовое изменение B_iai.,	0,90 В_1л £ * Ш	± 10
Длина подинтервала .S_n	153 мкм £ S_n £ 186 мкм 1П	± 10
Смежная длина подинтервала	0.88 *_4П/2£^₊₁£ 1,12 V2	± 12
До. 1 или .S_in41 — длина промежутка между переходами потока, следующего за промежутком длиной В_1П и смежного с ним.

Таблица 6 — Изменение промежутка между переходами потока возвращенных карг. Дорожка 2

Характеристика	Значение	Допускаемое HiucHeinie %. не более
Средняя длина промежутха между синхронизирующими переходами потока В_а	322 мкм £ В_л £ 356 мкм	* 5
Единичная длина промежутка между синхронизирующими переходами потока В_ш	288 мкм £ В_1п £ 390 мкм	± 15
Смежное побитовое изменение	0-85 В_[а S !>,„+, £ 1,15	± 15
Дзина подинтервала S,„	136 мкм £ Л’_1П <. 203 мкм	± 20
Смежная .гита подинтервала 5,,,..,	0.70 В_1П/2 £ 5^_+\| £ 1,30 B_lJ2	±30
An-1 или 5_1П+\| — длина промежутка между переходами потоки, следующего за промежутком длиной В,„ и смежного с ним. Примечание — В таблице представлены лишь 1ранипы. внутри которых карты будут функционировать нормально, однако нет никакой гарантии неизменности промежутков между переходами потока на протяжении срока действия карты.

ГОСТ Р ИСО/МЭК 7811-6-2003

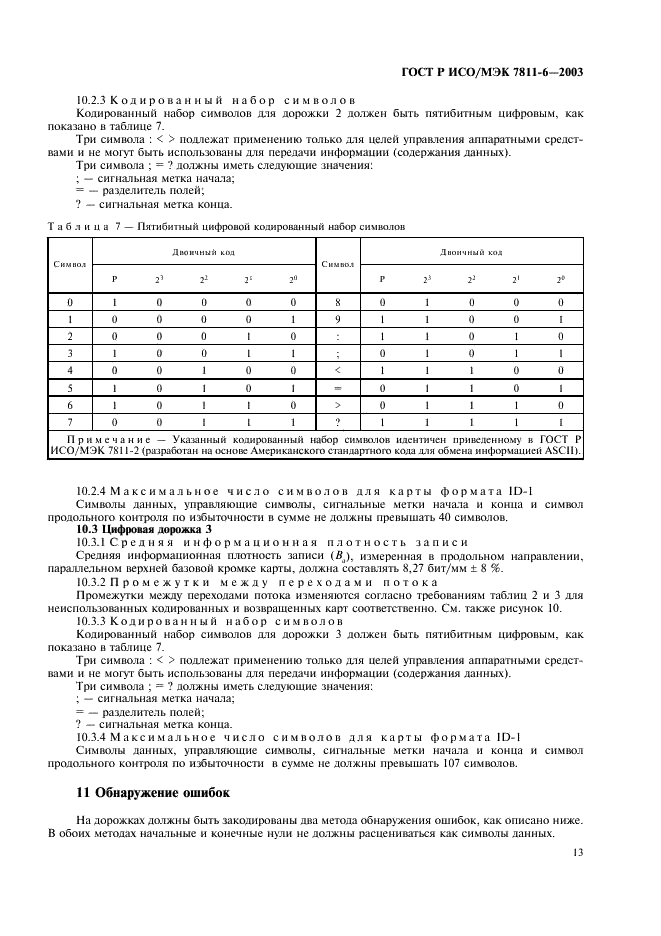

10.2.3 К од и рова и к ы й набор сим полом

Кодированный набор символов для дорожки 2 должен быть пятибитным цифровым, как показано и таблице 7.

Три символа : < > подлежат применению только для целей управления аппаратными средствами и не могут быть использованы для передачи информации (содержания данных).

Три символа ; = ? должны иметь следующие значения:

; — сигнальная метка начала;

= — разделитель полей;

? — сигнальная метка конца.

Таблица 7 — Пятибитный цифровой колированный набор символов
