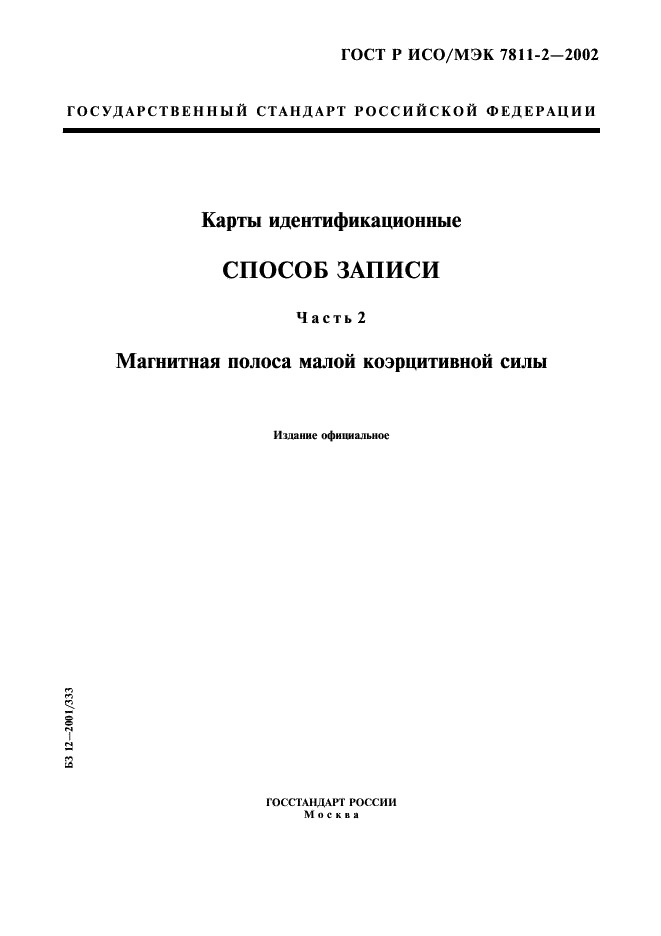

ГОСТ Р ИСО/МЭК 7811-2-2002 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Карты идентификационные
СПОСОБ ЗАПИСИ
Ч асть 2
Магнитная полоса малой коэрцитивной силы
Издание официальное
БЗ 12 -2001/333
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р ИСО/МЭК 7811-2-2002

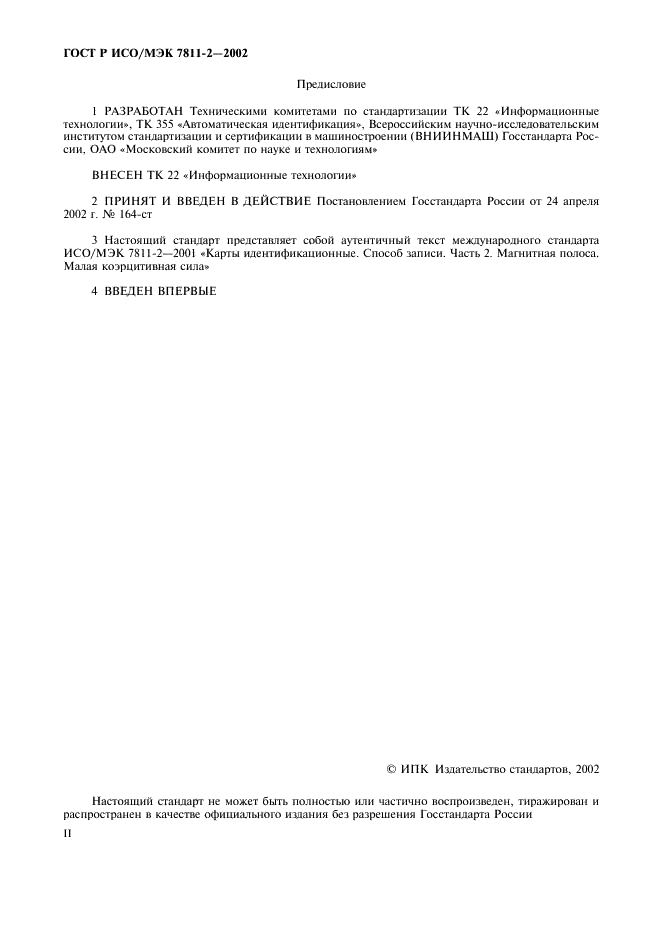

Предисловие
1 РАЗРАБОТАН Техническими комитетами по стандартизации ТК 22 «Информационные технологии*. ТК 355 «Автоматическая идентификация*. Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Госстандарта России. ОАО «Московский комитет по науке и технологиям*
ВНЕСЕН ТК 22 «Информационные технологии*
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 24 апреля 2002 г. № 164-ст
3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО/МЭК 7811-2—2001 «Карты идентификационные. Способ записи. Часть 2. Магнитная полоса. Малая коэрцитивная сила*
4 ВВЕДЕН ВПЕРВЫЕ
© ИПК Издательство стандартов, 2002
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
II
ГОСТ Р ИСО/МЭК 78II-2-2002

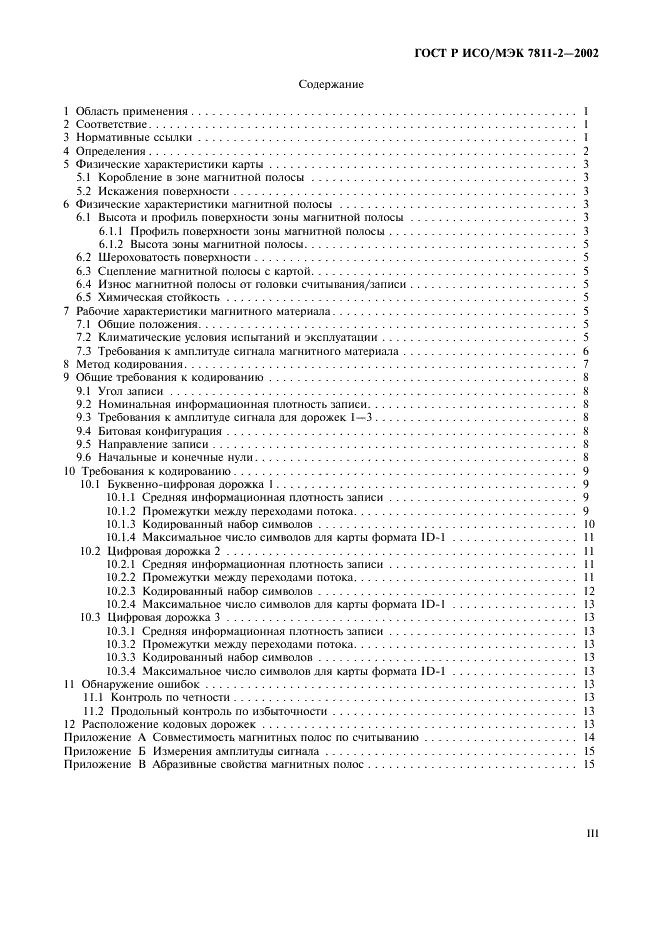

Содержание
1 Область применения………………………………………………. I
2 Соответствие……………………………………………………. I
3 Нормативные ссылки……………………………………………… I
4 Определения…………………………………………………….2
5 Физические характеристики карты……………………………………..3
5.1 Коробление в зоне магнитной полосы………………………………..3
5.2 Искажения поверхности………………………………………….3
6 Физические характеристики магнитной полосы…………………………….3
6.1 Высота и профиль поверхности зоны магнитной полосы……………………3
6.1.1 Профиль поверхности зоны магнитной полосы………………………3
6.1.2 Высота зоны магнитной полосы…………………………………5
6.2 Шероховатость поверхности……………………………………….5
6.3 Сцепление магнитной полосы с картой………………………………..5
6.4 Износ магнитной полосы от головки считывания/записи……………………5
6.5 Химическая стойкость…………………………………………..5
7 Рабочие характеристики магнитного материала……………………………..5
7.1 Общие положения………………………………………………5
7.2 Климатические условия испытаний и эксплуатации……………………….5
7.3 Требования к амплитуде сигнала магнитного материала…………………….6
8 Метод кодирования………………………………………………..7
9 Общие требования к кодированию……………………………………..8
9.1 Угол записи………………………………………………….8
9.2 Номинальная информационная плотность записи…………………………8
9.3 Требования к амплитуде сигнала для дорожек 1—3………………………..8
9.4 Битовая конфигурация…………………………………………..8
9.5 Направление записи…………………………………………….8
9.6 Начальные и конечные нули. ………………………………………8
10 Требования к кодированию………………………………………….9
10.1 Буквенно-цифровая дорожка I…………………………………….9
10.1.1 Средняя информационная плотность записи………………………9
ЮЛ.2 Промежутки между переходами потока…………………………..9
10.1.3 Кодированный набор символов………………………………. 10
10.1.4 Максимальное число символов для карты формата 1D-1……………… II

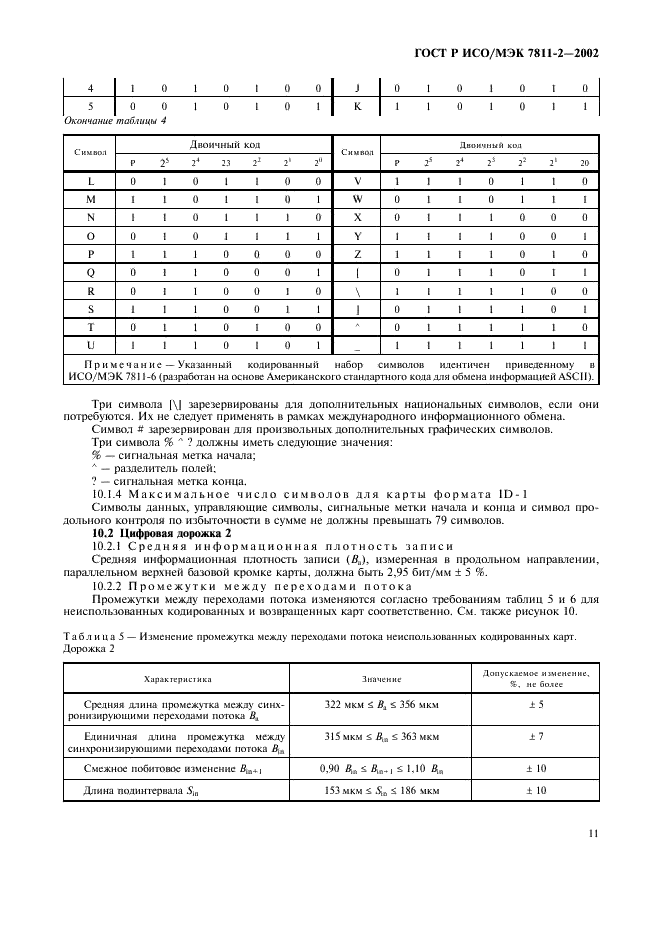

10.2 Цифровая дорожка 2………………………………………….. 11
10.2.1 Средняя информационная плотность записи……………………… И
10.2.2 Промежутки между переходами потока………………………….. 11

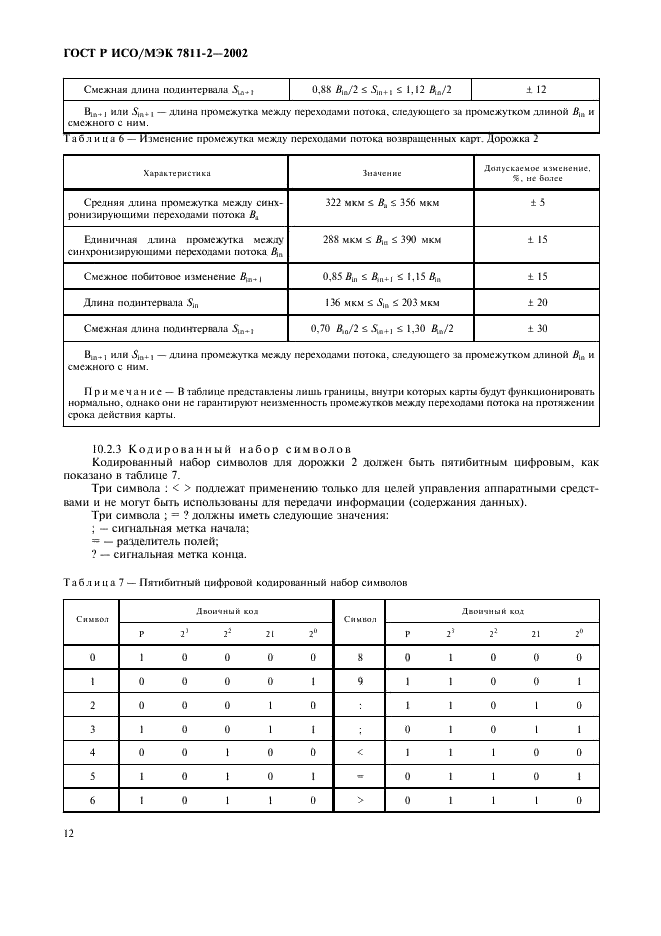

10.2.3 Кодированный набор символов………………………………. 12
10.2.4 Максимальное число символов для карты формата 1D-I……………… 13

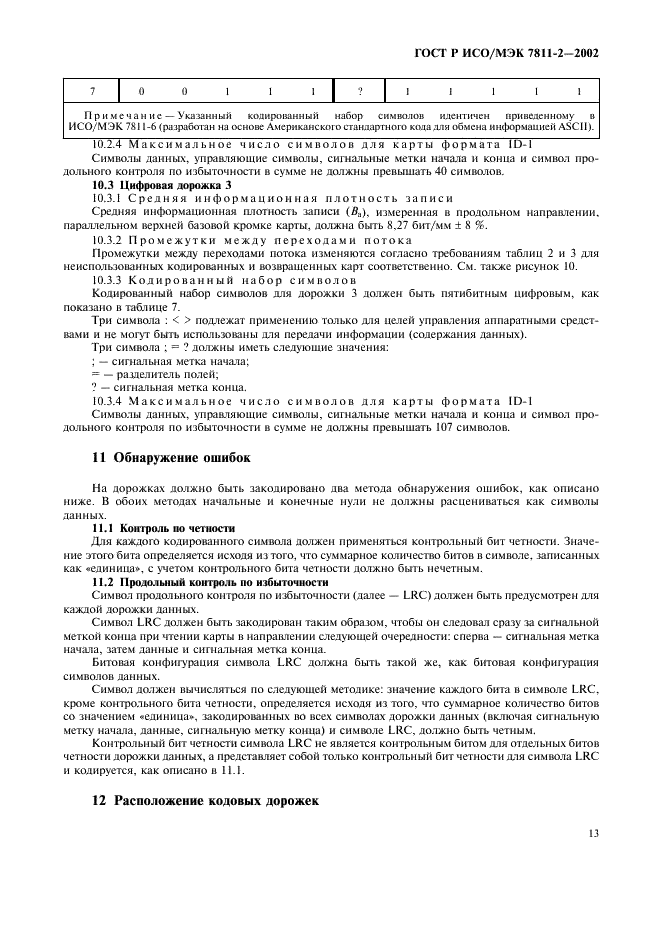

10.3 Цифровая дорожка 3………………………………………….. 13
10.3.1 Средняя информационная плотность записи……………………… 13
10.3.2 Промежутки между переходами потока………………………….. 13
10.3.3 Кодированный набор символов………………………………. 13
10.3.4 Максимальное число символов для карты формата ID-1……………… 13
11 Обнаружение ошибок…………………………………………….. 13
11.1 Контроль по четности…………………………………………. 13
11.2 Продольный контроль по избыточности …………………………….. 13

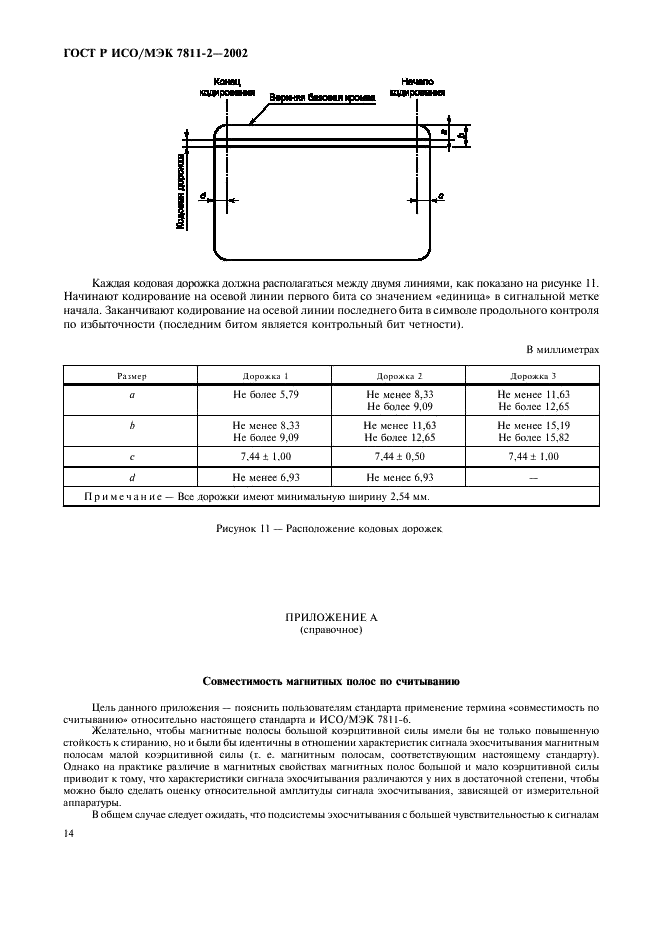

12 Расположение кодовых дорожек……………………………………… 13
Приложение Л Совместимость магнитных полос по считыванию…………………. 14
Приложение Б Измерения амплитуды сигнала……………………………… 15
Приложение В Абразивные свойства магнитных полос………………………… 15
III

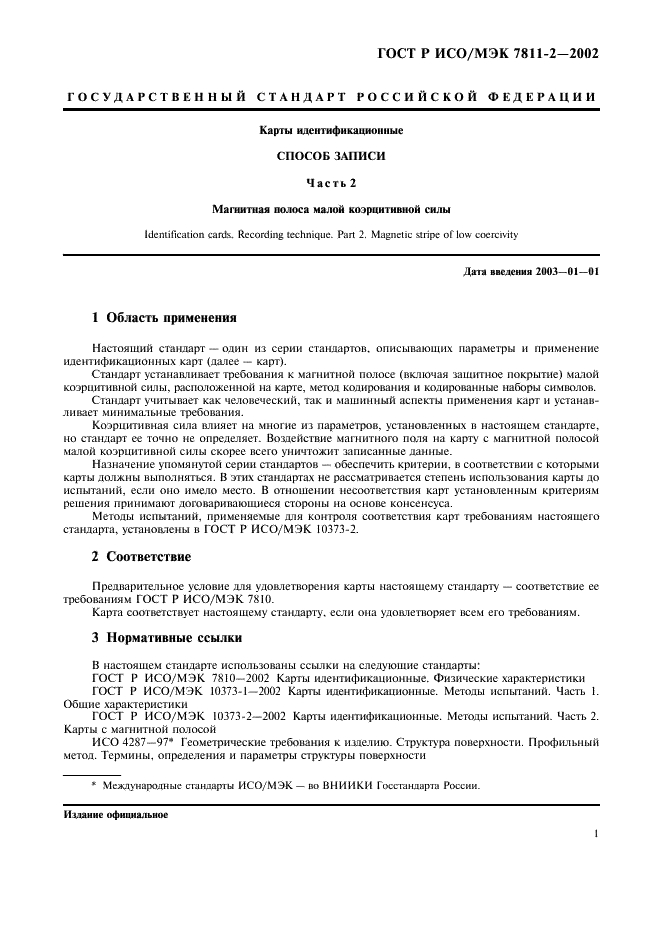

ГОСТ Р ИСО/МЭК 7811-2—2002 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Карты идентификационные СПОСОБ ЗАПИСИ Ч асть 2
Магнитная полоса малой коэрцитивной силы
Identification cards. Recording technique. Part 2. Magnetic stripe of low cocrcivity
Дата введения 2003—01—01
1 Область применения
Настоящий стандарт — один из серии стандартов, описывающих параметры и применение идентификационных карт (далее — карт).
Стандарт устанавливает требования к магнитной полосе (включая защитное покрытие) малой коэрцитивной силы, расположенной на карте, метод кодирования и кодированные наборы символов.
Стандарт учитывает как человеческий, так и машинный аспекты применения карт и устанавливает минимальные требования.
Коэрцитивная сила влияет на многие из параметров, установленных в настоящем стандарте, но стандарт ее точно не определяет. Воздействие магнитного поля на карту с магнитной полосой малой коэрцитивной силы скорее всего уничтожит записанные данные.
Назначение упомянутой серии стандартов — обеспечить критерии, в соответствии с которыми карты должны выполняться. В этих стандартах не рассматривается степень использования карты до испытаний, если оно имело место. В отношении несоответствия карт установленным критериям решения принимают договаривающиеся стороны на основе консенсуса.
Методы испытаний, применяемые для контроля соответствия карт требованиям настоящего стандарта, установлены в ГОСТ Р ИСО/МЭК 10373-2.
2 Соответствие
Предварительное условие для удовлетворения карты настоящему стандарту — соответствие ее требованиям ГОСТ Р ИСО/МЭК 7810.
Карта соответствует настоящему стандарту, если она удовлетворяет всем его требованиям.
3 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р ИСО/МЭК 7810—2002 Карты идентификационные. Физические характеристики
ГОСТ Р ИСО/МЭК 10373-1—2002 Карты идентификационные. Методы испытаний. Часть 1. Общие характеристики
[‘ОСГ Р ИСО/МЭК 10373-2—2002 Карты идентификационные. Методы испытаний. Часть 2. Карты с магнитной полосой
И СО 4287—97″ Геометрические требования к изделию. Структура поверхности. Профильный метод. Термины, определения и параметры структуры поверхности
* Международные стандарты ИСО/МЭК — во ВНИИКИ Госстандарта России.
И ианнс официальное
I
ГОСТ Р ИСО/МЭК 7811-2-2002
ИСО/МЭК 7811-6—2001’ Карты идентификационные. Способ записи. Часть 6. Магнитная полоса большой коэрцитивной силы
ИСО/МЭК 10373-2—9S1 Карты идентификационные. Методы испытаний. Часть 2. Карты с магнитной полосой

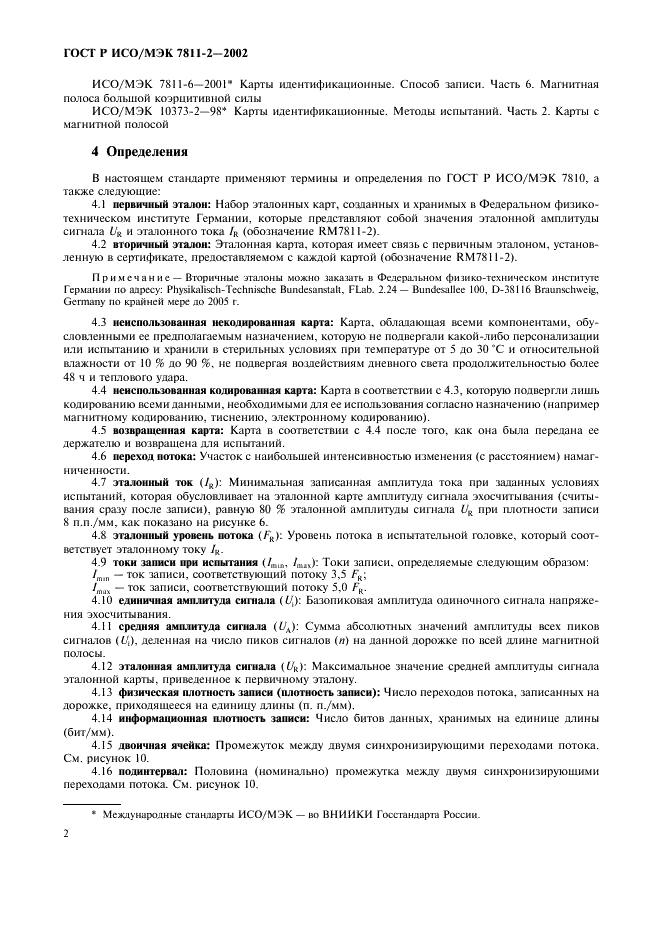

4 Определения
В настоящем стандарте применяют термины и определения по ГОСТ Р ИСО/МЭК 7810, а также следующие:
4.1 первичный эталон: Набор эталонных карт, созданных и хранимых в Федеральном физико-техническом институте Германии, которые представляют собой значения эталонной амплитуды сигнала 6′к и эталонного тока /к (обозначение RM7811-2).
4.2 вторичный эталон: Эталонная карта, которая имеет связь с первичным эталоном, установленную в сертификате, предоставляемом с каждой картой (обозначение RM78I1-2).
Примечание — Вторичные эталоны можно зака:ыть в Федеральном физико-техническом институте Германии по адресу: Physikalisch-Technische Bundcsanstalt, FLab. 2.24— Unndcsallcc 100, D-38116 Braunschweig, Germany но крайней мере до 2005 г.
4.3 неиспользованная неколированная карта: Карга, обладающая всеми компонентами, обусловленными ее предполагаемым назначением, которую не подвергали какой-либо персонализации или испытанию и хранили it стерильных условиях при температуре от 5 до 30 «С и относительной влажности от 10 % до 90 %. не подвергая воздействиям дневного света продолжительностью более 4S ч и теплового удара.
4.4 неиспользованная колированная карта: Карта в соответствии с 4.3, которую подвергли лишь кодированию всеми данными, необходимыми для ее использования согласно назначению (например магнитному кодированию, тиснению, электронному кодированию).
4.5 возвращенная карта: Карта в соответствии с 4.4 после того, как она была передана ее держателю и возвращена для испытаний.
4.6 переход потока: Участок с наибольшей интенсивностью изменения (с расстоянием) намагниченности.
4.7 эталонный ток (/к): Минимальная записанная амплитуда тока при заданных условиях испытаний, которая обусловливает на эталонной карте амплитуду сигнала эхосчитывания (считывания сразу после записи), равную 80 % эталонной амплитуды сигнала UR при плотности записи 8 п.п./мм, как показано на рисунке 6.
4.8 эталонный уровень потока (FR>: Уровень потока в испытательной головке, который соответствует эталонному току /к.
4.9 токи записи при испытания (/1ШВ. Токи записи, определяемые следующим образом:
Ап.п “ ТОК записи, соответствующий потоку 3,5
/mj4 — ток записи, соответствующий потоку 5.0 А’к.
4.10 единичная амплитуда сигнала (L[): Базопиковая амплитуда одиночного сигнала напряжения эхосчитывания.
4.11 средняя амплитуда сигнала (0А): Сумма абсолютных значений амплитуды всех пиков сигналов ({/,), деленная на число пиков сигналов (л) на данной дорожке по всей длине магнитной полосы.
4.12 эталонная амплигуда сигнала (): Максимальное значение средней амплитуды сигнала эталонной карты, приведенное к первичному эталону.
4.13 физическая плотность записи (плотность записи): Число переходов потока, записанных на дорожке, приходящееся на единицу длины (п. п./мм).
4.14 информационная плотность записи: Число битов данных, хранимых на единице длины (бит/мм).
4.15 двоичная ячейка: Промежуток между двумя синхронизирующими переходами потока. См. рисунок 10.
4.16 подинтервал: Половина (номинально) промежутка между двумя синхронизирующими переходами потока. См. рисунок 10.
1
Международные стандарты ИСО/МЭК — во ВНИИКИ Госстандарта России.
ГОСТ Р ИСО/МЭК 78II-2-2002

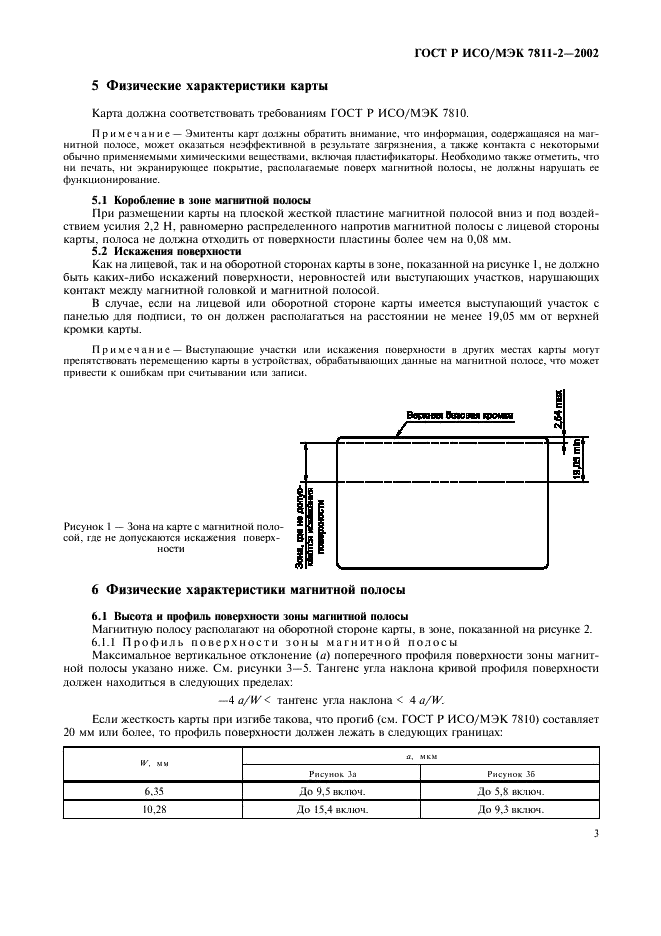

5 Физические характеристики карты
Карта должна соответствовать требованиям ГОСТ Р ИСО/МЭК 7810.
П ри меч анис — Эмитенты карт лшжны обратить внимание, что информация, содержащаяся на магнитной полосе, может оказаться неэффективной в результате загрязнения, а также контакта с некоторыми обычно применяемыми химическими веществами, включая пластификаторы. Необходимо также отметить, что ни печать, ни экранирующее покрытие, располагаемые поверх магнитной полосы, не должны нарушать ее функционирование.
5.1 Коробление в зоне магии той полосы
При размещении карты на плоской жесткой пластине магнитной полосой вниз и пол воздействием усилия 2,2 Н. равномерно распределенного напротив магнитной полосы с лицевой стороны карты, полоса не должна отходить от поверхности пластины более чем на 0,08 мм.
5.2 Искажения поверхности
Как на лицевой, так и на оборотной сторонах карты в зоне, показанной на рисунке 1. не должно быть каких-либо искажений поверхности, неровностей или выступающих участков, нарушающих контакт между магнитной головкой и магнитной полосой.
В случае, если на лицевой или оборотной стороне карты имеется выступающий участок с панелью для подписи, то он должен располагаться на расстоянии не менее 19,05 мм от верхней кромки карты.
При мечам не — Выступающие участки или искажения поверхности в других местах карты могут препятствовать перемещению карты в устройствах, обрабатывающих данные на магнитной полосе, что может привести к ошибкам при считывании или записи.
Рисунок 1 — Зона на карте с магнитной полосой, где не допускаются искажения поверхности
6 Физические характеристики магнитной полосы
6.1 Высота и профиль поверхности зоны магнитной полосы
Магнитную полосу располагают на оборотной стороне карты, в зоне, показанной на рисунке 2.
6.1.1 Профиль поверхности зоны магнитной полосы
Максимальное вертикальное отклонение (а) поперечного профиля поверхности зоны магнитной полосы указано ниже. См. рисунки 3—5. Тангенс угла наклона кривой профиля поверхности должен находиться в следующих пределах:
—4 a/W < тангенс угла наклона < 4 a/W.
Если жесткость карты при изгибе такова, что прогиб (см. ГОСТ Р ИСО/МЭК 7810) составляет 20 мм или более, то профиль поверхности должен лежать в следующих границах:
|
\У. мм |
а. мкм |
|
|
Рисунок За |
Рисунок 36 |
|
|
6.35 |
До 9,5 включ. |
До 5,8 включ. |
|
10.28 |
До 15.4 включ. |
До 9,3 включ. |
3
ГОСТ Р ИСО/МЭК 7811-2-2002
|
|||||||||||||||||||||||||
|

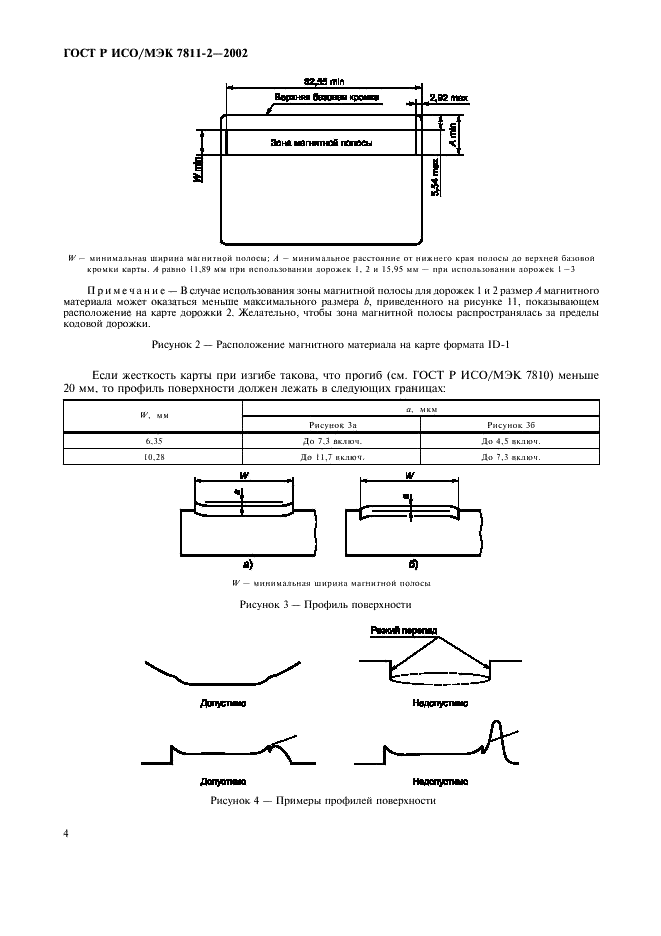

W — мннимальн.ш ширина машитной полосы: Л — минимальное рэсстоинис ot нижнего края полосы ло верхнем бановой кромки карт. А равно 11.89 мм при использовании лорожск I. 2 и IS.9S мм — при использовании лорожск I -3 |
|||||||||||||||||||||||||
Примечание — В случае использования зоны магнитной паюсы для дорожек 1 и 2 размер А магнитного материала может оказаться меньше максимального размера Ь, приведенного на рисунке И, показывающем расположение на карте дорожки 2. Желательно, чтобы зона магнитной полосы распространялась за пределы Кодовой дорожки.
Рисунок 2 — Расположение магнитного материала на карге формата 10-1
|
Если жесткость карты при изгибе такова, что прогиб (см. ГОСТ Р ИСО/МЭК 7810) меньше 20 мм. то профиль поверхности должен лежать в следующих границах: |
|||||||||||
|
|||||||||||
-> в)
IV — минимальном ширина магми!м0й полосы
Рисунок 3 — Профиль поверхности
Допусп^о
_Г-Д]
допуотм недопустимо
Рисунок 4 — Примеры профилей поверхности
4
|
|

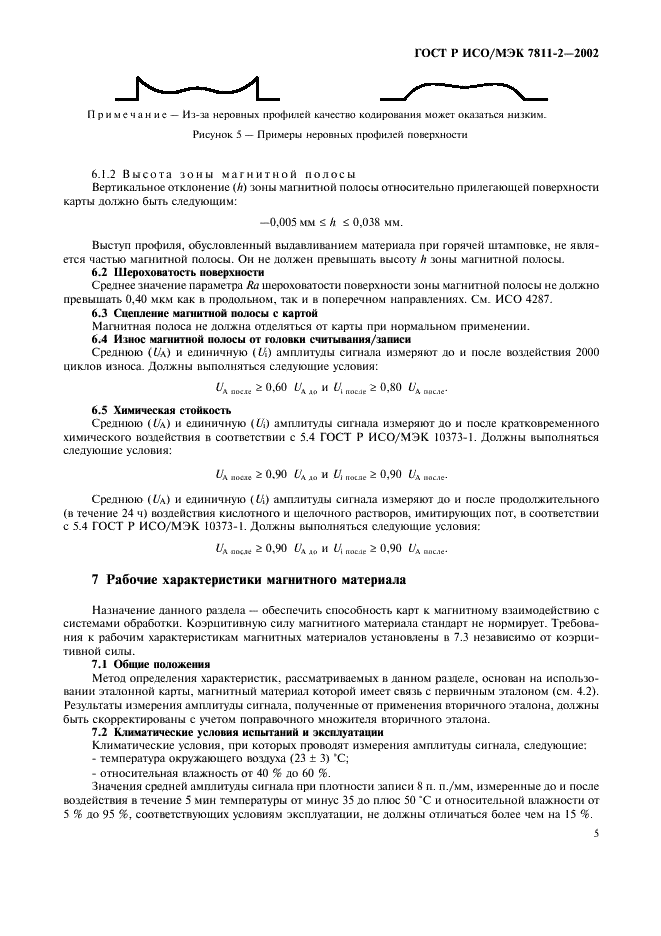

Примсчан и с — Из-за неровных профилей качество кодирования может оказаться ни зким. Рисунок 5 — Примеры неровных профилей поверхности |
6.1.2 Высота зоны магнитной полосы
ГОСТ Р ИСО/МЭК 78II-2-2002
Вертикальное отклонение (Л) юны магнитной полосы относительно прилегающей поверхности карты должно быть следующим:
—0,005 мм й h й 0,038 мм.
Выступ профиля, обусловленный вылавливанием материала при горячей штамповке, не является частью магнитной полосы. Он не должен превышать высоту h зоны магнитной полосы.
6.2 Шероховатость поверхности
Среднее значение параметра Ra шероховатости поверхности зоны магнитной паюсы не должно превышать 0.40 мкм как в продольном, так и в поперечном направлениях. См. ИСО 4287.
6.3 Сцепление магнитной полосы с картой
Магнитная полоса не должна отделяться от карты при нормальном применении.
6.4 Износ Магниткой полосы от головки считывания/записи
Среднюю (Ua) и единичную (LK) амплитуды сигнала измеряют до и после воздействия 2000 циклов износа. Должны выполняться следующие условия:
Ь’а поме * 0.60 ик до и и{ ппс;1е S 0,80 иА
6.5 Химическая стойкость
Среднюю (Ua) и единичную (£/,) амплитуды сигнала измеряют до и после кратковременного химического воздействия в соответствии с 5.4 ГОСТ Р ИСО/МЭК 10373-1. Должны выполняться следующие условия:
U* после — 0.90 6д до И Ц шкяс ^ 0,90 UA
после-
Среднюю (Ua) и единичную (L\) амплитуды сигнала измеряют до и после продолжительного (в течение 24 ч) воздействия кислотного и щелочного растворов, имитирующих пот, в соответствии с 5.4 ГОСТ Р ИСО/МЭК 10373-1. Должны выполняться следующие условия:
после ^ 0,90 UK 10 И U, „осле ^ 0,90 UA опеле-7 Рабочие характеристики магнитного материала
Назначение данного раздела — обеспечить способность карт к магнитному взаимодействию с системами обработки. Коэрцитивную силу магнитного материала стандарт не нормирует. Требования к рабочим характеристикам магнитных материалов установлены в 7.3 независимо от коэрцитивной силы.
7.1 Общие положения
Метод определения характеристик, рассматриваемых в данном разделе, основан на использовании эталонной карты, магнитный материал которой имеет связь с первичным эталоном (см. 4.2). Результаты измерения амплитуды сигнала, полученные от применения вторичного эталона, должны быть скорректированы с учетом поправочного множителя вторичного эталона.
7.2 Климатические условия испытаний и эксплуатации
Климатические условия, при которых проводят измерения амплитуды сигнала, следующие:
— температура окружающего воздуха (23 ± 3) ’С;
— относительная влажность от 40 % до 60 %.
Значения средней амплитуды сигнала при плотности записи S п. п./мм, измеренные до и после воздействия в течение 5 мин температуры от минус 35 до плюс 50 *С и относительной влажности от 5 % до 95 %, соответствующих условиям эксплуатации, не должны отличаться более чем на 15 %.
ГОСТ Р ИСО/МЭК 7811-2-2002

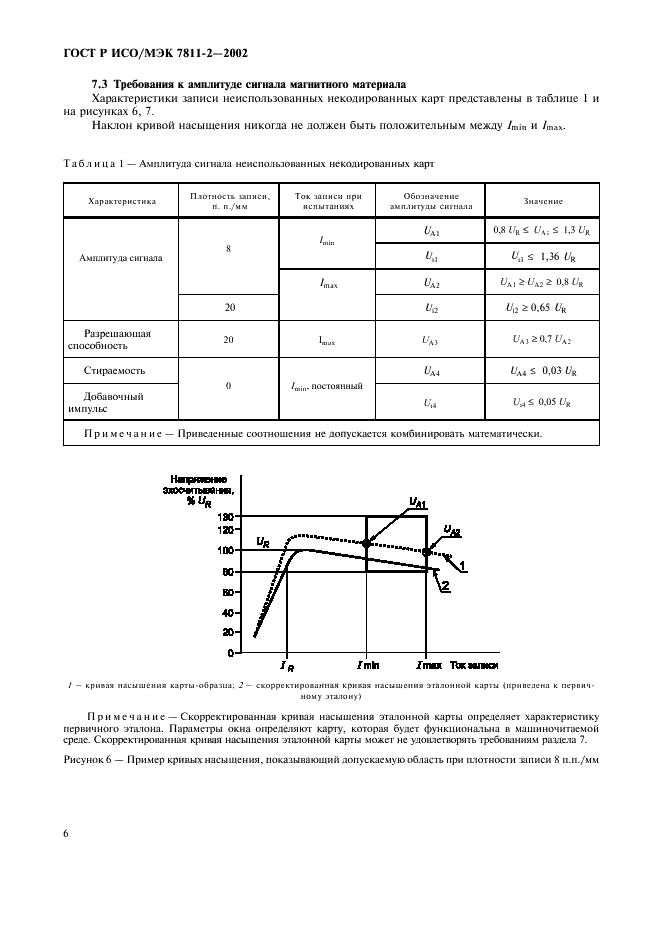

7.3 Требования к амплитуде сигнала магнитного материала
Характеристики записи неиспользованных декодированных карт представлены в таблице 1 и на рисунках 6, 7.
Наклон кривой насыщения никогда не должен быть положительным между /min И /шах-Таблица 1 — Амплитуда сигнала неиспользованных неколированных карт
Нвфювмю
Зхоечктъейжн,
%ия
1Э0-
ИЮ-
ВО’
/ruta
/max ‘Пжмгисж
|
Характеристика |
n.tOTMOCtb UIIMCH. II. п./мм |
Ток записи при испытаниях |
Обозначение аып.штуиы сигнала |
Значение |
|
Амплитуда сигнала |
8 |
Ашп |
Ьд, |
0.8f.’RS UAlS 1,3 Ur |
|
*.1 |
R |
|||
|
Anjx |
Uai |
UAliUx2Z 0,8 ил |
||
|
20 |
L’i2 |
Ul2 г 0.65 UK |
||
|
Разрешающая способность |
20 |
1«и. |
VAiZ0J UAi |
|
|
Стираемость |
0 |
посшяиный |
Uaa |
UAt s 0,03 uk |
|
Добавочный импульс |
Ь’,4 |
V* £ 0.05 ил |
||
|
Примечание— Приведенные соотношения не допускается комбинировать математически. |
||||
|
40′ |
|
|||||||||||||||
|
/ — кривая насыщения карты-образна: 2— скорректированная кривая насыщения эталонной карты (ирнпеяена к черничному лалону) |
||||||||||||||||
П ри меча н и с — Скорректированная кривая насышсния эталонной карты определяет характеристику первичного эталона. Параметры окна определяют карту, которая будет функциональна в машиночитаемой среде. Скорректированная кривая насышсния этатонной карты может не удовлетворять требованиям раздела 7.
Рисунок 6 — Пример кривых насыщения, показывающий допускаемую область при плотности записи 8 п.п./мм
6
ГОСТ Р ИСО/МЭК 78II-2-2002
Порекод погма
I
Порода ползка
I
|
|

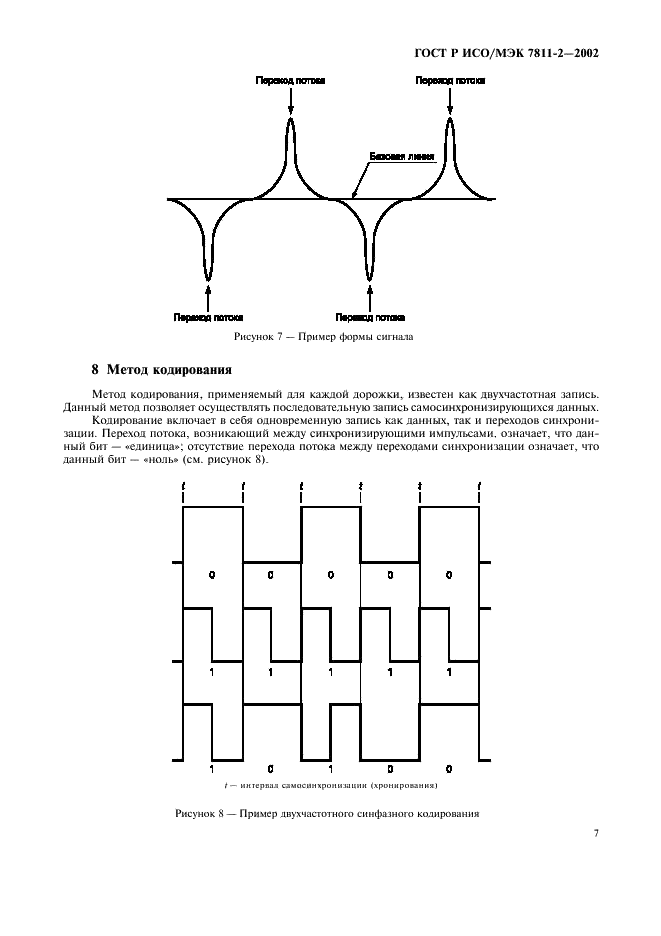

Рисунок 7 — Пример формы сигнала |
Пяражи потока
Паращд потша
8 Метод кодирования
Метод кодирования, применяемый для каждой дорожки, известен как двухчастотная запись. Данный метод позволяет осуществлять последовательную запись самосинхронизируюшихся данных.
Кодирование включает в себя одновременную запись как данных, так и переходов синхронизации. Переход потока, возникающий между синхронизирующими импульсами, означает, что данный бит — «единица»; отсутствие перехода потока между переходами синхронизации означает, что данный бит — «ноль» (см. рисунок 8).
|
|
1 0 1 D О /— интервал едмаеинхроин шиш) (xptHiiipotuMici) Рисунок 8 — Пример двухчастотного синфазного кодирования |
ГОСТ Р ИСО/МЭК 7811-2-2002

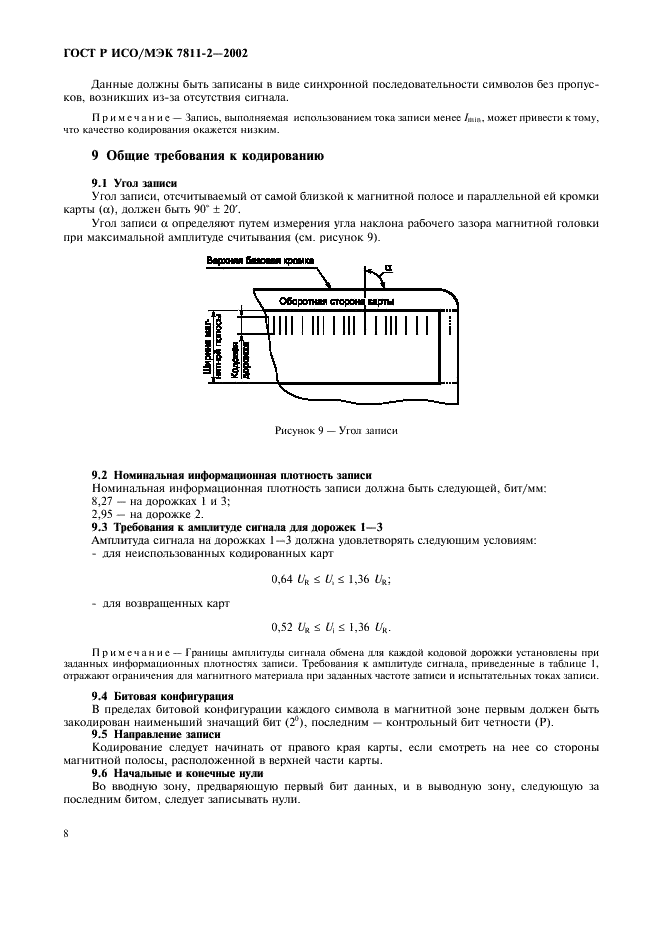

Данные должны быть записаны в виде синхронной последовательности символов без пропусков. возникших из-за отсутствия сигнала.
П р к м с ч а н и с — Запись, выполняемая использованием тока записи менее /шт. может привести к тому, что качество кодирования окажется низким.
9 Общие требования к кодированию
9.1 Угол зашей
Угол записи, отсчитываемый от самой близкой к магнитной полосе и параллельной ей кромки карты (а), должен быть 90“ ± 20\
Угол записи а определяют путем измерения угла наклона рабочего зазора магнитной головки при максимальной амплитуде считывания (см. рисунок 9).
|
|
Рисунок 9 — Угол записи |
9.2 Номинальная информационная плотность записи
Номинальная информационная плотность записи должна быть следующей, бит/мм:
8,27 — на дорожках 1 и 3;
2.95 — на дорожке 2.
9.3 Требования к амплитуде сигнала для дорожек 1—3
Амплитуда сигнала на дорожках 1—3 должна удовлетворять следующим условиям:
— для неиспользованных кодированных карт
0.64 UH й U, <. 1,36 ил:
— для возвращенных карт
0,52 ил й U{ й 1.36 UK.
Примечание — Гранииы амплитуды сигнала обмена для каждой кодовой дорожки установлены при заданных информационных плотностях записи. Требования к амплитуде сигнала, приведенные в таблице 1. отражают ограничения для магнитного материала при заданных частоте записи и испытательных токах записи.
9.4 Битовая конфигурация
В пределах битовой конфигурации каждого символа в магнитной зоне первым должен быть закодирован наименьший значащий бит (2°), последним — контрольный бит четности (!’)•
9.5 Направление записи
Кодирование следует начинать от правого края карты, если смотреть на нее со стороны магнитной полосы, расположенной в верхней части карты.
9.6 Начальные и конечные нули
Во вводную зону, предваряющую первый бит данных, и в выводную зону, следующую за последним битом, следует записывать нули.
8
ГОСТ Р ИСО/МЭК 7811-2-2002

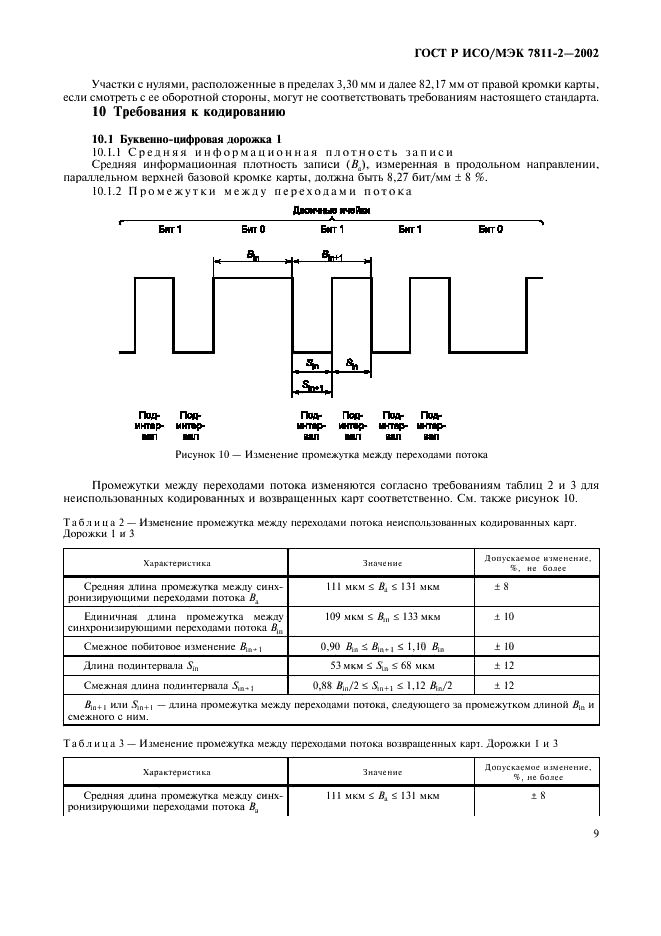

Участки с нулями, расположенные в пределах 3.30 мм и далее 82,17 мм от правой кромки карты, если смотреть с ее оборотной стороны, могут не соответствовать требованиям настоящего стандарта. 10 Требования к кодированию
10.1 Буквенно-цифровая дорожка I
10.1.1 Средняя информационная плотность записи
Средняя информационная плотность записи (Ва), измеренная в продольном направлении, параллельном верхней базовой кромке карты, должна быть 8.27 бит/мм ± 8 %.
10.1.2 Промежутки между переходами потока
|
Дкяггао metal -А- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рисунок 10— Изменение промежутка между переходами потока |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Промежутки между переходами потока изменяются согласно требованиям таблиц 2 и 3 для неиспользованных кодированных и возвращенных карт соответственно. См. также рисунок 10.
|
Таблица 2 — Изменение промежутка между переходами потока неиспользованных кодированных карг. Дорожки 1 и 3 |
|||||||||||||||||||||
|
|||||||||||||||||||||
|
Та б л и на 3 — Изменение промежутка между переходами потока возвращенных кар!. Дорожки I и 3 |
||||||
|
9
ГОСТ Р ИСО/МЭК 7811-2-2002
|

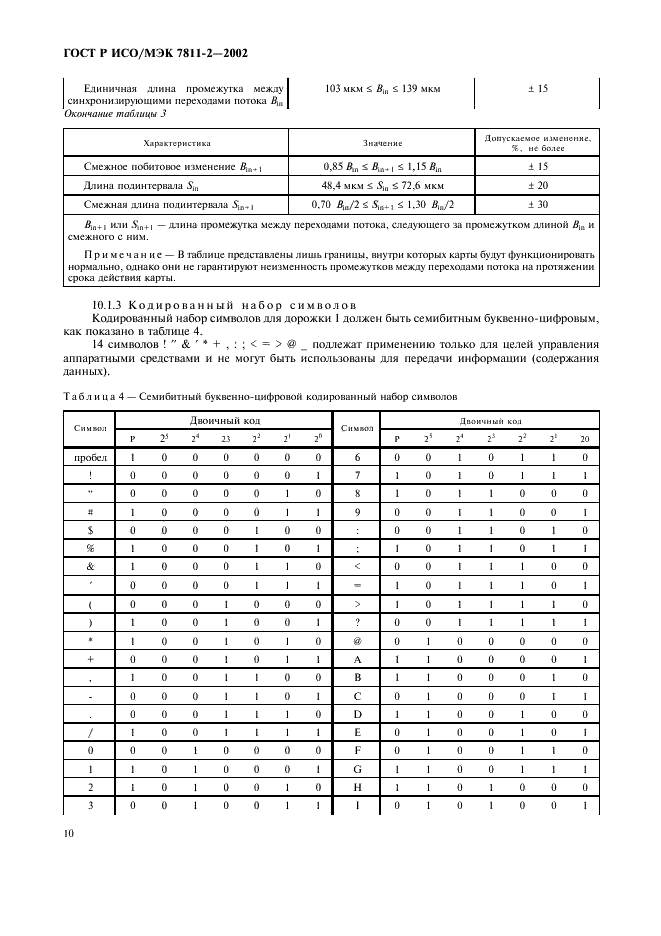

Единичная длина промежутка между синхронизирующими переходами потока Вы Окончание таблицы 3 |
103 мкм S В,„ <. 139 мкм |
1 15 |
|
Характеристики |
Значение |
Допускаемое идменеиие. %, не более |
|
Смежное побитовое изменение | |
0,85fiinsJ?1й., s 1,15 Я1п |
1 15 |
|
Длина нодингервала .9„, |
48.4 мкм S 5 ^2.6 мкм |
±20 |
|
Смежная длина подингервала |
0.70 1.30 *1в/2 |
1 30 |
|
+. | или .Vin+| — длина промежутка между переходами потока, следующего за промежутком длиной Ви. и смежного с ним. Примечание — В таблице представлены лишь границы, внутри которых карты будут функционировать нормально, однако они не гарантируют неизменность промежутков между переходами потока на протяжении срока действия карты. |
||
10.1.3 Кодированный набор символов
Кодированный набор символов для дорожки 1 должен быть семибитным буквенно-цифровым, как показано в таблице 4.
14 символов !»&’4 + ,:;< = >@_ подлежат применению только для целей управления аппаратными средствами и не могут быть использованы для передачи информации (содержания данных).
Таблица4 — Семибитный буквенно-цифровой колированный набор символов
Двоичный кол
Дпоичимн коп
Символ
Сим юл
20
пробел
&
D
_G_
Н
10
ГОСТ Р ИСО/МЭК 78II-2-2002
|
||||||||||||||||||||||||||||||||
|
Окончание таблицы 4 Символ Двоичный код Сны пол Двоичный коп |
20
23
W
м
X
о
и
о
I
I
I
о
I
I
I
I
1
1
I
I
Примечание — Указанный кодированный набор символов идентичен приведенному в ИСО/МЭК 7811-6 (разработан на основе Американского стандартного кода для обмена информацией ASCII).
Три символа |\| зарезервированы для дополнительных национальных символов, если они потребуются. Их не следует применять в рамках международного информационного обмена. Символ « зарезервирован для произвольных дополнительных графических символов.
Три символа % А ? должны иметь следующие значения:
% — сигнальная метка начала;
Л — разделитель полей:
? — сигнальная метка конца.
10.1.4 Максимальное число символов для карты формата ID-I Символы данных, управляющие символы, сигнальные метки начала и конца и символ продольного контроля по избыточности в сумме не должны превышать 79 символов.
10.2 Цифровая дорожка 2
10.2.1 Средняя информационная плотность записи
Средняя информационная плотность записи (Ва), измеренная в продольном направлении, параллельном верхней базовой кромке карты, должна быть 2,95 бит/мм ± 5 %.
10.2.2 Промежутки между переходами потока
Промежутки между переходами потока изменяются согласно требованиям таблиц 5 и 6 для неиспользованных кодированных и возвращенных карт соответственно. См. также рисунок 10.
Табл и и а 5 — Изменение промежутка между переходами потока неиспользованных кодированных карг. Дорожка 2
|
Характернсшка |
3качение |
Допускаемое тиснение. %. не более |
|
Средняя длина промежутка между синхронизирующими переходами потока В, |
322 мкм £ Я, s 356 мкм |
± 5 |
|
Единичная длина промежутка между синхронизирующими переходами потока В1П |
315 мкм s Bta <. 363 мкм |
±7 |
|
Смежное побитовое изменение fiia*| |
0.90 £ 1,10 |
± 10 |
|
Длина подинтервала .9|п |
153 мкм 5 <, 186 мкм |
± ю |
II
ГОСТ Р ИСО/МЭК 7811-2-2002
|
||||||
|
Га б л м ца 6 — И зменение промежутка между переходами потока возвращенных карт. Дорожка 2 |
||||||
|
Характеристика |
Значение |
Допускаемое изменение. %. не более |
|
Средняя длина промежутка между синхронизирующими переходами потока ВА |
322 мкм s В.л <. 356 мкм |
±5 |
|
Единичная длина промежутка между синхронизирующими переходами потока В^п |
288 мкм <. Bia <. 390 мкм |
± 15 |
|
Смежное побитовое изменение £,п*( |
0,85 В1п s Д11Н £ 1.15 |
± 15 |
|
Длина подиитервала 51п |
136 мкм £ £ 203 мкм |
± 20 |
|
Смежная длина иодинтервала |
0.70 В1П/2 s.S,0+l s 1,30 Дп/2 |
± 30 |
|
В,п. | или Sin*. 1 — длина промежутка между переходами потока, следующего за промежутком длиной В1п и смежного с ним. Примечание— В таблице представлены лишь границы, внутри которых карты будут функционировать нормально, однако они не гарантируют неизменность промежутков между переходами потока на протяжении срока действия карты. |
||
10.2.3 Кодированный набор символов
Кодированный набор символов для дорожки 2 должен быть пятибитным цифровым, как показано в таблице 7.
Три символа : < > подлежат применению только для целей управления аппаратными средствами и не могут быть использованы для передачи информации (содержания данных).
Три символа ; = ? должны иметь следующие значения:
; — сигнальная метка начала:
= — разделитель полей;
? — сигнальная метка конца.
|
Таблица 7 — Пятибитный цифровой кодированный набор символов |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
