ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ	ГОСТ Р ИСО
С (сЛг ) СТАНДАРТ 1 J российской	7176-26—
ФЕДЕРАЦИИ	2011

КРЕСЛА-КОЛЯСКИ

Ч а с т ь 26

Словарь

ISO 7176-26:2007 Wheelchairs — Part 26: Vocabulary (IDT)

Издание официальное

gg СпцафтшНш

ГОСТ Р ИСО 7176-26-2011

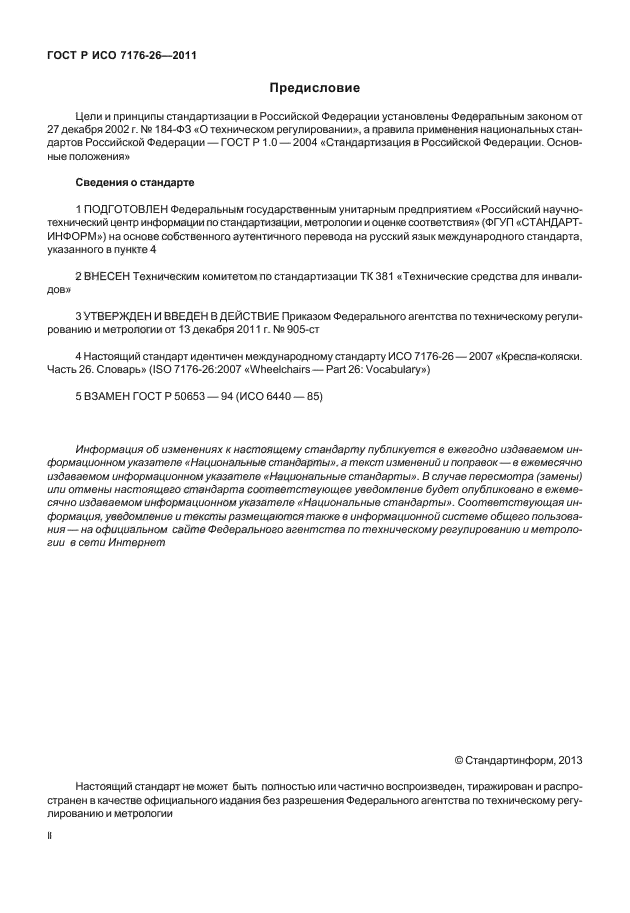

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Фодерации — ГОСТ Р 1.0 — 2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метропогии и оценке соответствия» (ФГУЛ «СТАНДАРТ-ИНФОРМ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК381 «Технические средства для инвалидов»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. No 905-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 7176-26 — 2007 «Кресла-коляски. Часть 26. Словарь» (ISO 7176-26:2007 «Wheelchairs — Part 26: Vocabulary»)

5 ВЗАМЕН ГОСТ Р 50653 — 94 (ИСО 6440 — 85)

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изгленвний и поправок—в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация. уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ Р ИСО 7176-26-2011

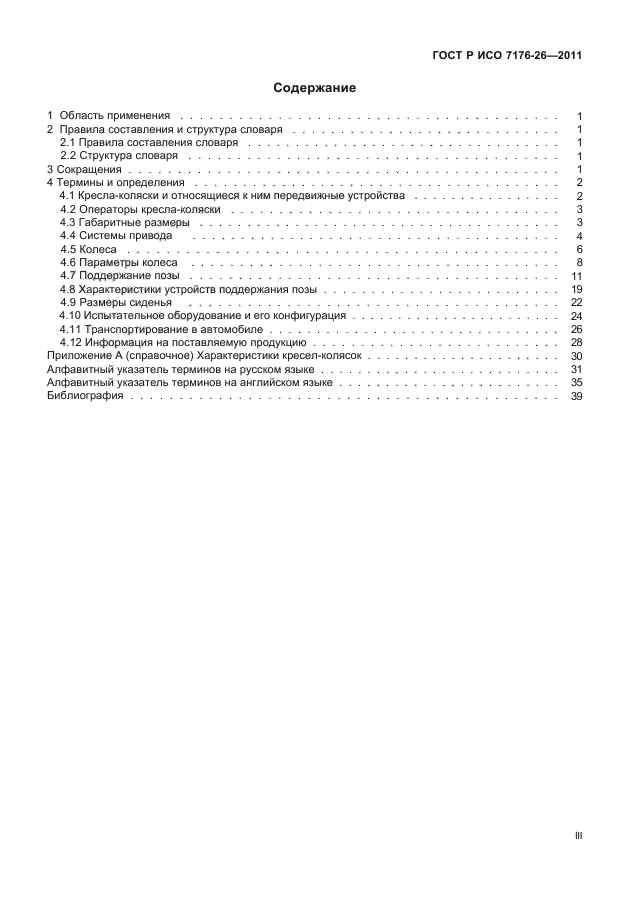

Содержание

1 Область применения…………………..

2 Правила составления и структура словаря…………

2.1 Правила составления словаря……………..

2.2 Структура словаря………………….

3 Сокращения……………………….

4 Термины и определения………………….

4.1 Кресла-коляски и относящиеся к ним передвижные устройства

4.2 Операторы кресла-коляски………………

4.3 Габаритные размеры………………….

4.4 Системы привода ………………….

4.5 Колеса………………………..

4.6 Параметры колеса ………………….

4.7 Поддержание позы………………….

4.8 Характеристики устройств поддержания позы………

4.9 Размеры сиденья ………………….

4.10 Испытательное оборудование и его конфигурация……

4.11 Транспортирование в автомобиле……………

4.12 Информация на поставляемую продукцию……….

Приложение А (справочное) Характеристики кресел-колясок…..

Алфавитный указатель терминов на русском языке……….

Алфавитный указатель терминов на английском языке……..

Библиография……………………….

Ill

ГОСТ Р ИСО 7176-26-2011

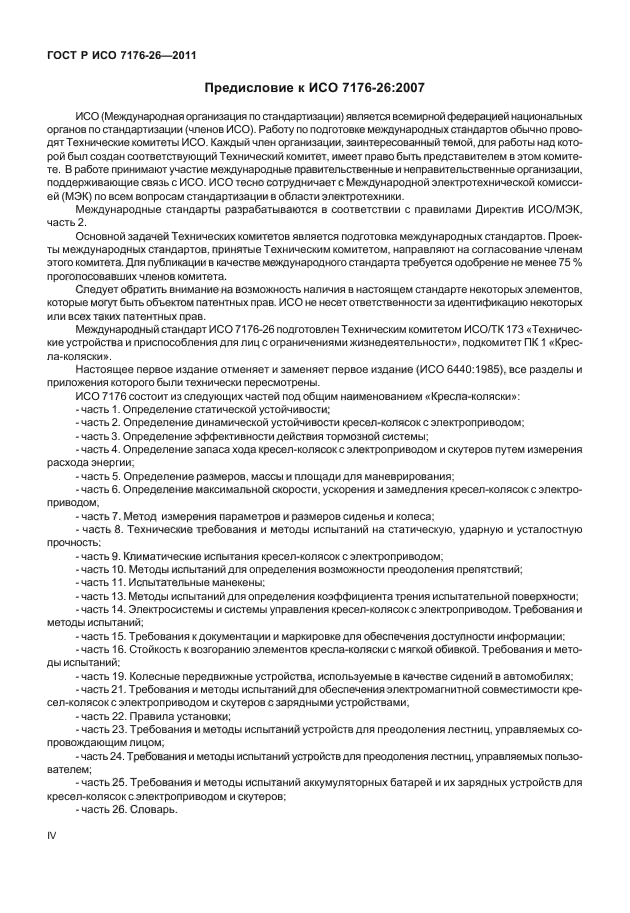

Предисловие к ИСО 7176-26:2007

ИСО (Международная организация по стандартизации) является всемирной федерацией национальных органов по стандартизации (членов ИСО). Работу по подготовке международных стандартов обычно проводят Технические комитеты ИСО. Каждый член организации, заинтересованный темой, для работы над которой был создан соответствующий Технический комитет, имеет право быть представителем в этом комитете. В работе принимают участие международные правительственные и неправительственные организации, поддерживающие связь с ИСО. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации в области электротехники.

Международные стандарты разрабатываются в соответствии с правилами Директив ИСО/МЭК, часть 2.

Основной задачей Технических комитетов является подготовка международных стандартов. Проекты международных стандартов, принятые Техническим комитетом, направляют на согласование членам этого комитета. Для публикации в качестве международного стандарта требуется одобрение не менее 75 % проголосовавших членов комитета.

Следует обратить внимание на возможность наличия в настоящем стандарте некоторых элементов, которые могут быть объектом патентных прав. ИСО не несет ответственности за идентификацию некоторых или всех таких патентных прав.

Международный стандарт ИСО 7176-26 подготовлен Техническим комитетом ИСО/ТК173 «Технические устройства и приспособления для лиц с офаничениями жизнедеятельности», подкомитет ПК 1 «Крес-ла-коляски».

Настоящее первое издание отменяет и заменяет первое издание (ИСО 6440:1985). все разделы и приложения которого были технически пересмотрены.

ИСО 7176 состоит из следующих частей под общим наименованием «Кресла-коляски»:

— часть 1. Определение статической устойчивости;

— часть 2. Определение динамической устойчивости кресел-колясок с электроприводом;

— часть 3. Определение эффективности действия тормозной системы;

— часть 4. Определение запаса хода кресел-колясок с электроприводом и скутеров путем измерения расхода энергии;

— часть 5. Определение размеров, массы и площади для маневрирования;

— часть 6. Определение максимальной скорости, ускорения и замедления кресел-колясок с электроприводом.

— часть 7. Метод измерения параметров и размеров сиденья и колоса;

— часть 8. Технические требования и методы испытаний на статическую, ударную и усталостную прочность:

— часть 9. Климатические испытания кресел-колясок с электроприводом;

— часть 10. Методы испытаний для определения возможности преодоления препятствий;

— часть 11. Испытательные манекены;

— часть 13. Методы испытаний для определения коэффициента трения испытательной поверхности;

— часть 14. Электросистемы и системы управления кресел-колясок с электроприводом. Требования и методы испытаний;

— часть 15. Требования к документации и маркировке дпя обеспечения доступности информации:

— часть 16. Стойкость к возгоранию элементов кресла-коляски с мягкой обивкой. Требования и методы испытаний;

— часть 19. Колесные передвижные устройства, используемые в качестве сидений в автомобилях:

-часть 21. Требования и методы испытаний для обеспечения электромагнитной совместимости кресел-колясок с электроприводом и скутеров с зарядными устройствами.

— часть 22. Правила установки;

— часть 23. Требования и методы испытаний устройств для преодоления лестниц, управляемых сопровождающим лицом;

— часть 24. Требования и методы испытаний устройств для преодоления лестниц, управляемых пользователем;

— часть 25. Требования и методы испытаний аккумуляторных батарей и их зарядных устройств для кресел-колясок с электроприводом и скутеров:

— часть 26. Словарь.

ГОСТ Р ИСО 7176-26-2011

Введение

Предоставление и выбор кресел-колясок и связанных с ними изделий для сиденья основывается на понятной информации, относящейся к этим устройствам. Со временем многие термины и определения изменялись и дополнялись. К сожалению, это привело к отсутствию однозначного понимания некоторых терминов и дублированию их другими терминами (иногда противоречащими).

Например, термины «наклон» и «откидывание», иногда используемые как синонимы, имеют при этом обычно совершенно разные значения. При использовании терминов ненадлежащим образом может быть выбрано или приобретено совершенно неподходящее кресло-коляска.

Целью настоящего стандарта является предоставление набора терминов и их определений для формирования основы четкой связи в области кресла-коляски и связанного с ним сиденья и исключения дублирования или неправильного использования терминов.

Словарь составлен из обзора литературы и на языке, используемом специалистами в данной области. Это исключает использование терминов с определениями, используемыми в повседневном английском языке, медицине и технике.

ИСО 7176 признает, что существует ряд терминов, которые из-за дублирования или неоднозначности значения должны быть заменены терминами, используемыми в настоящем словаре. Для оказания помощи людям при пользовании словарем эти нерекомендуемые термины включены в словарь со ссылкой на предпочтительный термин.

Разработка и применение стандартов на кресла-коляски, в частности, зависит от четких и ясных терминов и определений. Таким образом, основную долю настоящего стандарта составляют термины и определения, используемые более чем в одном из стандартов ИСО. непосредственно связанных со стандартами ИСО на кресла-коляски. К ним относятся стандарты серий ИСО 7176, ИСО 10542. ИСО 16840 и стандарта ИСО 7193. Будущие стандарты этих серий по мере возможности при использовании терминов и определений будут ссылаться на настоящий стандарт, что будет способствовать использованию единого словаря.

Настоящий стандарт предназначен исключительно для установления терминов и определений. Стандарт не классифицирует кресла-коляски и связанные с ними сиденья в какой-либо классификации групп устройств, так как это является целью ИСО 9999. Приложение А предоставляет стандартный набор дескрипторов для характеристики кресел-колясок.

ГОСТ Р ИСО 7176-26-2011

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КРЕСЛА-КОЛЯСКИ Часть 26 Словарь

Wheelchairs. Part 26. Vocabulary

Дата введения — 2013—04—01

1 Область применения

Настоящий стандарт содержит словарь, состоящий из терминов и определений, применяемых к креслам-коляскам с ручным приводом и электроприводом (включая скутеры) и связанным с ними системам сиденья. Настоящий стандарт содержит, но не ограничивается этим, рекомендованные термины, использованные в двух или более стандартах серий ИСО 7176. ИСО 10542 и ИС016840. но не содержит термины, которые имеют адекватные значения в английском языке общей лексики.

Примечание 1 — В дополнение к терминам на трех официальных языках ИСО (английском, французском и русском) в настоящем стандарте приведены эквивалентные термины на английском (США); они опубликованы под ответственность консолидированного участника/Национального Комитета Соединенных Штатов Америки. Тем не менее только термины и определения, приведенные на официальных языках, могут рассматриваться как термины и определения ИСО.

Примечание2 — В приложении А приведен стандартный набор дескрипторов для характеристики кресел-колясок.

2 Правила составления и структура словаря

2.1 Правила составления словаря

Большинство терминов используется более чем в одном из стандартов ИСО. относящихся к креслам-коляскам и системам сиденья. Термины, используемые только в одном из этих стандартов, определены в соответствующих разделах настоящего стандарта.

В разделе 4 термины подобраны в соответствии с их функциональным назначением. Термины (и их функциональное назначение) могут быть уточнены дополнением их прилагательным, как показано в 4.8.

2.2 Структура словаря

Все наименования структурированы в соответствии с ИС0 10241.

3 Сокращения

В настоящем стандарте применены следующие сокращения терминов:

АИУ (ATD — anthropometric test device) — антропоморфическое испытательное устройство;

УПП (PSD — postural support device) — устройство поддержания позы;

СКН (RLG — reference loader gauge)—стандартная контрольная нагрузка:

УКП (UDIG — universal docking interface geometry) — универсальная конфигурация подсоединения;

ККСУП (WTORS — wheelchair-tiedown and occupant-restraint system) — крепление кресла-коляски и система удержания пользователя.

Издание официальное

ГОСТ Р ИСО 7176-26-2011

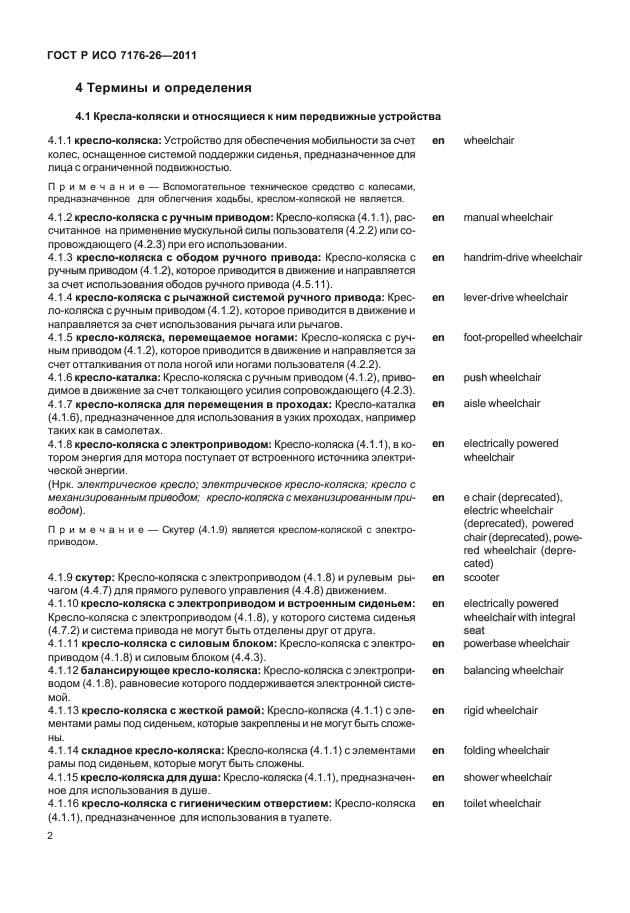

4 Термины и определения

4.1 Кресла-коляски и относящиеся к ним передвижные устройства

4.1.1 кресло-коляска: Устройство для обеспечения мобильности за счет еп колес, оснащенное системой поддержки сиденья, предназначенное для лица с ограниченной подвижностью.

wheelchair

manual wheelchair

handrim-drive wheelchair

tevor-drive wheelchair

foot-propelled wheelchair

posh wheelchair aisle wheelchair

electrically powered wheelchair

e chair (deprecated), electric wheelchair (deprecated), powered chair (deprecated), powered wheelchair (deprecated) scooter

electrically powered wheelchair with integral seat

powerbase wheelchair balancing wheelchair

rigid wheelchair

folding wheelchair shower wheelchair toilet wheelchair

Примечание — Вспомогательное техническое средство с колесами, предназначенное для облегчения ходьбы, креслом-коляской не является.

4.1.2 кресло-коляска с ручным приводом: Кресло-коляска (4.1.1). рас- еп считанное на применение мускульной силы пользователя (4.2.2) или сопровождающего (4.2.3) при его использовании.

4.1.3 кресло-коляска с ободом ручного привода: Кресло-коляска с еп ручным приводом (4.1.2), которое приводится в движение и направляется

за счет использования ободов ручного привода (4.5.11).

4.1.4 кросло-коляска с рычажной системой ручного привода: Крее- еп ло-коляска с ручным приводом (4.1.2). которое приводится в движение и направляется за счет использования рычага или рычагов.

4.1.5 кресло-коляска, перемещаемое ногами: Кресло-коляска с руч- еп ным приводом (4.1.2). которое приводится в движение и направляется за счет отталкивания от пола ногой или ногами пользователя (4.2.2).

4.1.6 кресло-каталка: Кресло-коляска с ручным приводом (4.1.2). приво- еп димое в движение за счет толкающего усилия сопровождающего (4.2.3).

4.1.7 кресло-коляска для перемещения в проходах: Кресло-каталка еп (4.1.6). предназначенное для использования в узких проходах, например таких как в самолетах.

4.1.8 кресло-коляска с электроприводом: Кресло-коляска (4.1.1), в ко- еп тором энергия для мотора поступает от встроенного источника электрической энергии.

(Нрк. электрическое кресло; электрическое кресло-коляска: кресло с механизированным приводом: кресло-коляска с механизированным при- еп

во<Эом).

Примечание — Скутер (4.1.9) является креслом-коляской с электроприводом.

4.1.9 скутер: Кресло-коляска с электроприводом (4.1.8) и рулевым ры- еп чагом (4.4.7) для прямого рулевого управления (4.4.8) движением.

4.1.10 кресло-коляска с электроприводом и встроенным сиденьем: еп

Кресло-коляска с электроприводом (4.1.8), у которого система сиденья (4.7.2) и система привода не могут быть отделены друг от друга.

4.1.11 кресло-коляска с силовым блоком: Кресло-коляска с электро- еп приводом (4.1.8) и силовым блоком (4.4.3).

4.1.12 балансирующее кресло-коляска: Кресло-коляска с электропри- еп водом (4.1.8). равновесие которого поддерживается электронной системой.

4.1.13 кресло-коляска с жесткой рамой: Кресло-коляска (4.1.1) с эле- еп ментами рамы под сиденьем, которые закреплены и не могут быть сложены.

4.1.14 складное кресло-коляска: Кресло-коляска (4.1.1) с элементами еп рамы под сиденьем, которые могут быть сложены.

4.1.15 кросло-коляска для душа: Кресло-коляска (4.1.1). предназначен- еп ное дпя использования в душе.

4.1.16 кресло-коляска с гигиеническим отверстием: Кресло-коляска еп (4.1.1). предназначенное для использования в туалете.

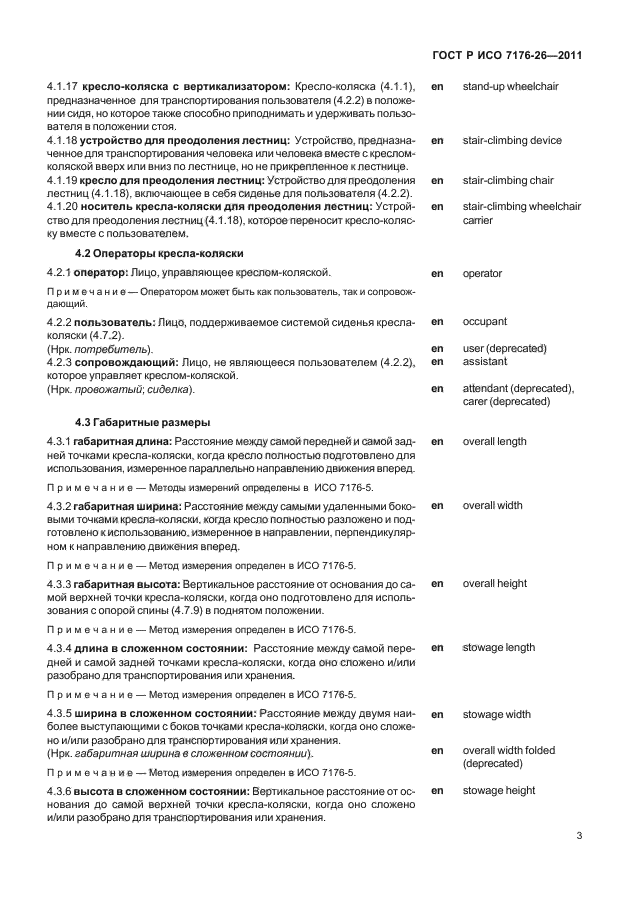

4.1.17 кресло-коляска с вертикализатором: Кресло-коляска (4.1.1), предназначенное для транспортирования пользователя (4.2.2) в положении сидя, но которое также способно приподнимать и удерживать попьзо-ватепя в положении стоя.

4.1.18 устройство для проодоления лестниц: Устройство, предназначенное для транспортирования человека или человека вместе с креслом-коляской вверх или вниз по пестнице. но не прикрепленное к лестнице.

4.1.19 кресло для преодоления лестниц: Устройство для преодоления лестниц (4.1.18). включающее в себя сиденье для пользоватепя (4.2.2).

4.1.20 носитель кресла-коляски для преодоления лестниц: Устройство для преодопения лестниц (4.1.18), которое переносит кресло-коляску вместе с пользователем.

4.2 Операторы кресла-коляски

4.2.1 оператор: Лицо, управляющее креслом-коляской.

Примечание — Оператором может быть как пользователь, так и сопровождающий.

4.2.2 пользователь: Лицо, поддерживаемое системой сиденья кресла-коляски (4.7.2).

(Нрк. потребитель).

4.2.3 сопровождающий: Лицо, не явпяющееся пользователем (4.2.2), которое управляет креслом-коляской.

(Нрк. провожатый: сиделка).

4.3 Габаритные размеры

4.3.1 габаритная длина: Расстояние между самой передней и самой задней точками кресла-коляски, когда кресло полностью подготовлено для использования, измеренное параллельно направлению движения вперед.

Примечание — Методы измерений определены в ИСО 7176-5.

4.3.2 габаритная ширина: Расстояние между самыми удаленными боковыми точками кресла-коляски, когда кресло полностью разложено и под-готовпено киспопьзованию. измеренное в направлении, перпендикулярном к направлению движения вперед.

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.3 габаритная высота: Вертикальное расстояние от основания до самой верхней точки кресла-коляски, когда оно подготовлено для использования с опорой спины (4.7.9) в поднятом попожении.

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.4 длина в сложенном состоянии: Расстояние между самой передней и самой задней точками кресла-коляски, когда оно сложено и/или разобрано для транспортирования ипи хранения.

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.5 ширина в сложенном состоянии: Расстояние между двумя наиболее выступающими с боков точками креспа-коляски. когда оно сложено и/или разобрано для транспортирования или хранения.

(Нрк. габаритная ширина в сложенном состоянии).

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.6 высота в сложенном состоянии: Вертикальное расстояние от основания до самой верхней точки кресла-коляски, когда оно сложено и/или разобрано для транспортирования ипи хранения.

ГОСТ Р ИСО 7176-26-2011

en stand-up wheelchair

on stair-climbing device

on stair-dimbing chair

on stair-climbing wheelchair

carrier

en operator

en occupant

on user (deprecated)

en assistant

on attendant (deprecated),

carer (deprecated)

en overall length

en overall width

en overall height

en stowage length

en stowage width

en overall width folded

(deprecated)

en stowage height

ГОСТ Р ИСО 7176-26-2011

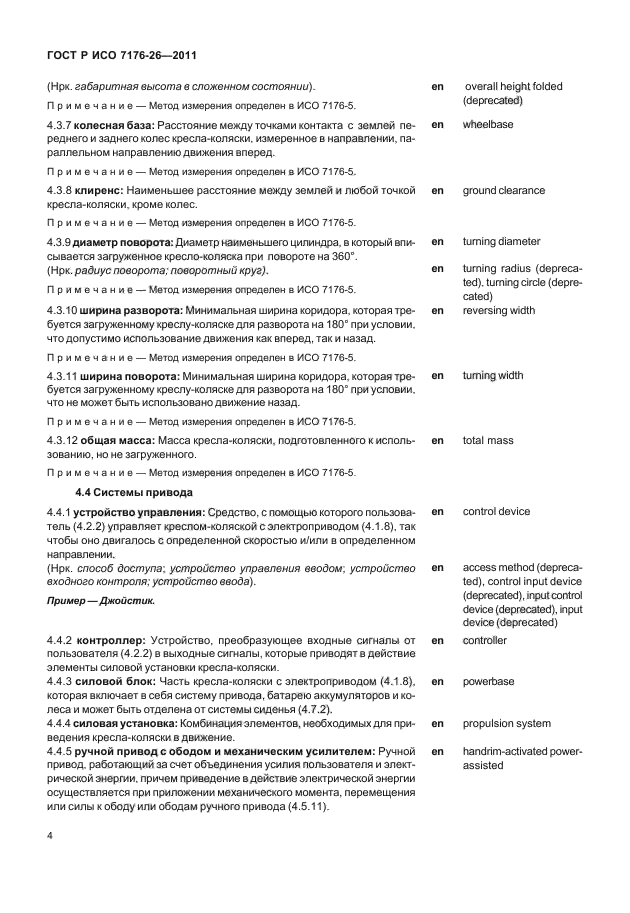

(Нрк. габаритная высота в сложенном состоянии). еп

overall height folded (deprecated)

wheelbase

ground clearance

turning diameter

turning radius (deprecated). turning circle (deprecated)

reversing width

turning width

total mass

control device

access method (deprecated). control input device (deprecated), input control device (deprecated), input device (deprecated)

controller

powerbaso

propulsion system

handrim-activated power-assisted

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.7 колесная база: Расстояние между точками контакта с землей пе- еп реднего и заднего колес кресла-коляски, измеренное в направлении, параллельном направлению движения вперед.

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.8 клиренс: Наименьшее расстояние между землей и любой точкой еп кресла-коляски, кроме колес.

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.9 диаметр поворота: Диаметр наименьшего цилиндра, в который впи- еп сывается загруженное кресло-коляска при повороте на 360°.

(Нрк. радиус поворота: поворотный круг). ^еп

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.10 ширина разворота: Минимальная ширина коридора, которая тре- еп буется загруженному креслу-коляске для разворота на 180° при условии.

что допустимо использование движения как вперед, так и назад.

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.11 ширина поворота: Минимальная ширина коридора, которая тре- еп буется загруженному креслу-коляске для разворота на 180° при условии.

что не может быть использовано движение назад.

Примечание — Метод измерения определен в ИСО 7176-5.

4.3.12 общая масса: Масса кресла-коляски, подготовленного к исполь- еп зованию. но не загруженного.

Примечание — Метод измерения определен в ИСО 7176-5.

4.4 Системы привода

4.4.1 устройство управления: Средство, с помощью которого польэова- еп тель (4.2.2) управляет креслом-коляской с электроприводом (4.1.8). так чтобы оно двигалось с определенной скоростью иУили в определенном направлении.

(Нрк. способ доступа: устройство управления вводом, устройство еп входного контроля: устройство ввода).

Пример —Джойстик.

4.4.2 контроплер: Устройство, преобразующее входные сигналы от еп пользователя (4.2.2) в выходные сигналы, которые приводят в действие элементы силовой установки кресла-коляски.

4.4.3 силовой блок: Часть кресла-коляски с электроприводом (4.1.8). еп которая включает в себя систему привода, батарею аккумуляторов и колеса и может быть отделена от системы сиденья (4.7.2).

4.4.4 силовая установка: Комбинация элементов, необходимых для при- еп ведения кресла-коляски в движение.

4.4.5 ручной привод с ободом и механическим усилителем: Ручной еп привод, работающий за счет объединения усилия пользователя и электрической энергии, причем приведение в действие электрической энергии осуществляется при приложении механического момента, перемещения

или силы к ободу или ободам ручного привода (4.5.11).

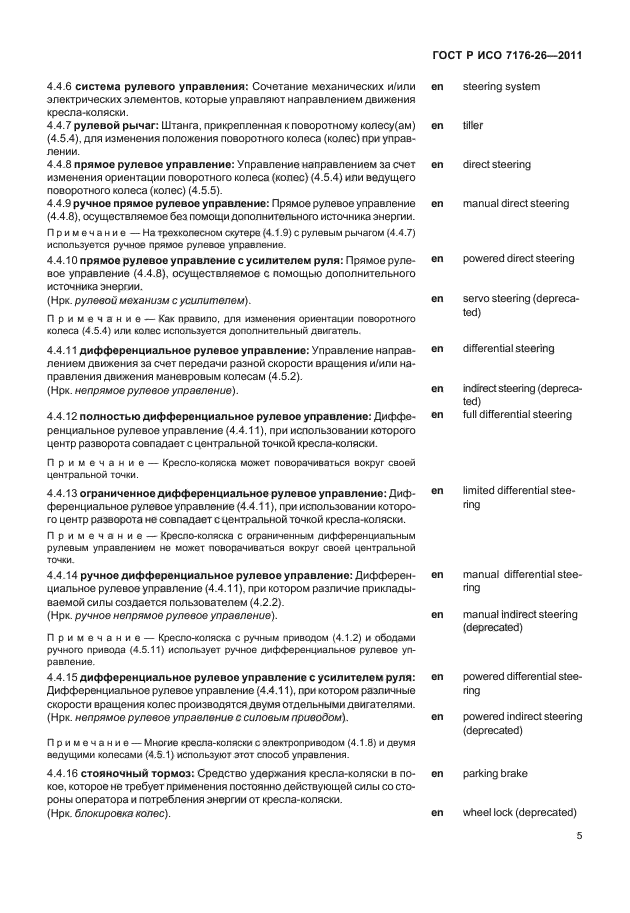

4.4.6 система рулевого управления: Сочетание механических и/или электрических элементов, которые управляют направлением движения кресла-коляски.

4.4.7 рулевой рычаг: Штанга, прикрепленная к поворотному колесу(ам) (4.5.4). для изменения положения поворотного колеса (колес) при управлении.

4.4.8 прямое рулевое управление: Управление направлением за счет изменения ориентации поворотного колеса (колес) (4.5.4) или ведущего поворотного колеса (колес) (4.5.5).

4.4.9 ручное прямое рулевое управление: Прямое рулевое управление (4.4.8), осуществляемое без помощи дополнительного источника энергии. Примечание — На трехколесном скутере (4.1.9) с рулевым рычагом (4.4.7) используется ручное прямое рулевое управление.

4.4.10 прямое рулевоо управление с усилителем руля: Прямое рулевое управление (4.4.8), осуществляемое с помощью дополнительного источника энергии.

(Нрк. рулевой механизм с усилителем).

Примечание — Как правило, для изменения ориентации поворотного колеса (4.5.4) или колес используется дополнительный двигатель.

4.4.11 дифференциальное рулевое управление: Управление направлением движения за счет передачи разной скорости вращения и/или направления движения маневровым колесам (4.5.2).

(Нрк. непрямое рулевоо управление).

4.4.12 полностью дифференциальное рулевое управление: Дифференциальное рулевое управление (4.4.11). при использовании которого центр разворота совпадает с центральной точкой кресла-коляски.

Примечание — Кресло-коляска может поворачиваться вокруг своей центральной точки.

4.4.13 ограниченное дифференциальное рулевое управление: Дифференциальное рулевое управление (4.4.11), при использовании которого центр разворота не совпадает с центральной точкой кресла-коляски. Примечание — Кресло-коляска с ограниченным дифференциальным рулевым управлением не может поворачиваться вокруг своей центральной точки.

4.4.14 ручное дифференциальное рулевое управление: Дифференциальное рулевое управление (4.4.11). при котором различие прикладываемой силы создается пользователем (4.2.2).

(Нрк. ручное непрямое рулевоо управление).

Примечание — Кресло-коляска с ручным приводом (4.1.2) и ободами ручного привода (4.5.11) использует ручное дифференциальное рулевое управление.

4.4.15 дифференциальное рулевое управление с усилителем руля:

Дифференциальное рулевое управление (4.4.11). при котором различные скорости вращения колес производятся двумя отдельными двигателями. (Нрк. непрямое рулевое управление с силовым приводом).

Примечание — Многие кресла-коляски с электроприводом (4.1.8) и двумя ведущими колесами (4.5.1) используют этот способ управления.

4.4.16 стояночный тормоз: Средство удержания кресла-коляски в покое. которое не требует применения постоянно действующей силы со стороны оператора и потребления энергии от кресла-коляски.

(Нрк. блокировка колес).

ГОСТ Р ИСО 7176-26-2011

еп steering system

en tiller

on direct steering

en manual direct steering

en powered direct steering

en servo steering (deprecated)

on differential steering

on indirect steering (deprecated)

en full differential steering

en limited differential steering

en manual differential steering

en manual indirect steering (deprecated)

on powered differential steering

on powered indirect steering (deprecated)

en parking brake on wtieel lock (deprecated)

ГОСТ Р ИСО 7176-26-2011

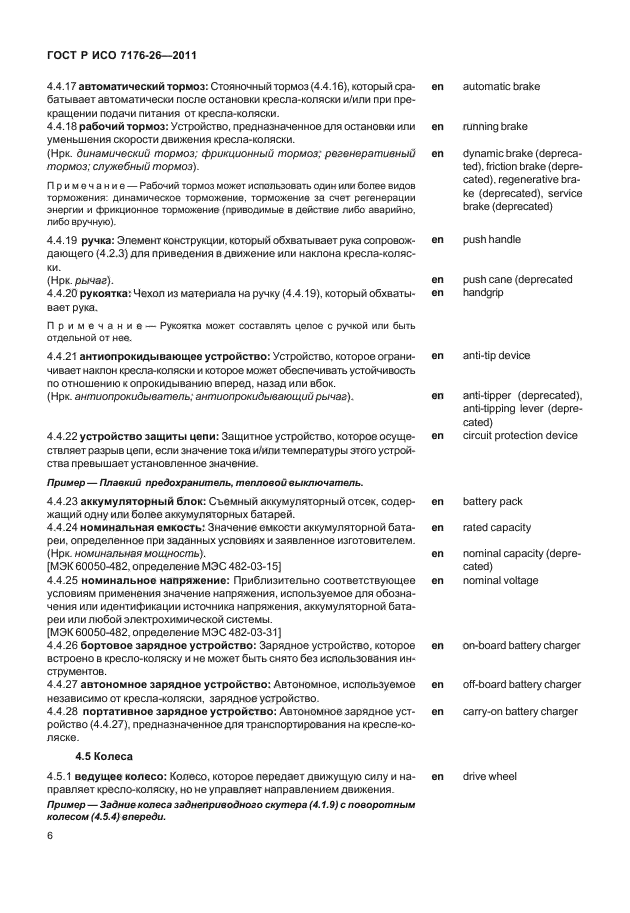

4.4.17 автоматический тормоз: Стояночный тормоз (4.4.16), который сра- еп батывает автоматически после остановки кресла-коляски иУили при прекращении подачи питания от кресла-коляски.

automatic brake

running brake

dynamic brake (deprecated). friction brake (deprecated). regenerative brake (deprecated), service brake (deprecated)

push handle

push cane (deprecated handgrip

anti-tip device

anti-tipper (deprecated), anti-tipping lever (deprecated)

circuit protection device

battery pack

rated capacity

nominal capacity (deprecated)

nominal voltage

on-board battery charger

off-board battery charger carry-on battery charger

drive wheel

4.4.18 рабочий тормоз: Устройство, предназначенное для остановки или еп уменьшения скорости движения кресла-коляски.

(Нрк. динамический тормоз; фрикционный тормоз: регенеративный еп тормоз: служебный тормоз).

Примечание — Рабочий тормоз может использовать один или более видов торможения: динамическое торможение, торможение за счет регенерации энергии и фрикционное торможение (приводимые в действие либо аварийно, либо вручную).

4.4.19 ручка: Элемент конструкции, который обхватывает рука сопровож- еп дающего (4.2.3) для приведения в движение или наклона кресла-коляски.

(Нрк. рычаг). еп

4.4.20 рукоятка: Чехол из материала на ручку (4.4.19), который обхваты- еп вает рука.

Примечание — Рухоятка может составлять целое с ручкой или быть отдельной от нее.

4.4.21 антиопрокидывающее устройство: Устройство, которое ограни- еп чивает наклон кресла-коляски и которое может обеспечивать устойчивость

по отношению к опрокидыванию вперед, назад или вбок.

(Нрк. антиопрокидыватель: антиопрокидывающий рычаг). еп

4.4.22 устройство защиты цепи: Защитное устройство, которое осуще- еп ствляет разрыв цепи, если значение тока и/или температуры этого устройства превышает установленное значение.

Пример — Плавкий предохранитель, тепловой выключатель.

4.4.23 аккумуляторный блок: Съемный аккумуляторный отсек, содер- еп жащий одну ипи более аккумуляторных батарей.

4.4.24 номинальная емкость: Значение емкости аккумуляторной бата- еп реи. определенное при заданных условиях и заявленное изготовителем.

(Нрк. номинальная мощность). еп

[МЭК 60050-482. определение МЭС 482-03-15]

4.4.25 номинальное напряжение: Приблизительно соответствующее еп условиям применения значение напряжения, используемое для обозначения или идентификации источника напряжения, аккумуляторной батареи или любой электрохимической системы.

[МЭК 60050-482, определение МЭС 482-03-31]

4.4.26 бортовое зарядное устройство: Зарядное устройство, которое еп встроено в кресло-коляску и не может быть снято без использования инструментов.

4.4.27 автономное зарядное устройство: Автономное, используемое еп независимо от кресла-коляски, зарядное устройство.

4.4.28 портативное зарядное устройство: Автономное зарядное уст- еп ройство (4.4.27). предназначенное для транспортирования на кресле-коляске.

4.5 Колеса

4.5.1 ведущее колесо: Колесо, которое передает движущую силу и на- еп правляет кресло-коляску, но не управляет направлением движения.

Пример — Задние колеса заднеприводного скутера (4.1.9) с поворотным колесом (4.5.4) впереди.

ГОСТ Р ИСО 7176-26-2011

4.5.2 маневровоо колесо: Одно из пары колес, расположенных с правой и левой сторон кресла-коляски, которое передает движущую силу, направляет кресло-коляску и управляет направлением движения, вращаясь с разными скоростями и/или в разных направлениях.

Пример — Колеса с ободом ручного привода (4.5.11) на кресле-коляске с ручным приводом (4.1.2), у которого есть самоориентирующиеся колеса (4.5.6).

en manoeuvring wheel

us maneuvering wheel

on guide wheel

en pivot wheel

en pivot drive wheel

en castor wheel

us caster wheel

en castor (deprecated)

us caster (deprecated)

on castor assembly

us caster assembly

4.5.3 направляющее колесо: Колесо, которое направляет кресло-коляску, но не передает движущую силу и не управляет направлением движения.

Пример — Задние колеса переднеприводного скутера (4.1.9) с поворотным ведущим колесом (4.5.5) впереди являются направляющими колесами.

4.5.4 поворотное колесо: Колесо, которое управляет направлением движения кресла-коляски за счет изменения ориентации относительно рамы кресла-коляски, но не передает движущую силу.

Пример — Колесо, соединенное с рулевым рычагом (4.4.7) трехколесного скутера (4.1.9), который передвигается за счет двух задних колес.

4.5.5 поворотное ведущее колесо: Колесо, которое передает движущую силу и управляет направлением движения кресла-коляски за счет изменения его угловой ориентации относительно рамы кресла-коляски.

4.5.6 самоориентирующееся колесо: Колесо с горизонтальной осью вращения, которое может свободно вращаться относительно вертикальной оси. См. рисунок 1.

(Нрк. ролик).

4.5.7 сборочный узел самоориентирующегося колоса: Смонтированные в один узел самоориентирующоеся колесо (4.5.6), ось самоориентирующегося колеса, вилка самоориентирующегося колеса (4.5.8), шток самоориентирующегося колеса (4.5.9), корпус штока самоориентирующегося колеса (4.5.10), подшипники и покрышки. См. рисунок 1.

J — подшипник; 2 — корпус штока самоориентирующегося колеса; 3 — uitor самоориентирующеюся колеса; 4 — вилка самоориентирующегося колеса; б — ось самоориентирующегося колеса; в — самоориентирующееся колесо

Рисунок 1 — Сборочный узел самоориентирующегося колеса

4.5.8 вилка самоориентирующегося колеса: Компонент сборочного узла еп самоориентирующегося колеса (4.5.7), к которому крепится самоориентирующееся колесо (4.5.6). См. рисунок 1.

castor fork caster fork

castor support (deprecated)

caster support (deprecated)

(Нрк. опора самоориентирующегося колеса).

еп

ГОСТ Р ИСО 7176-26-2011

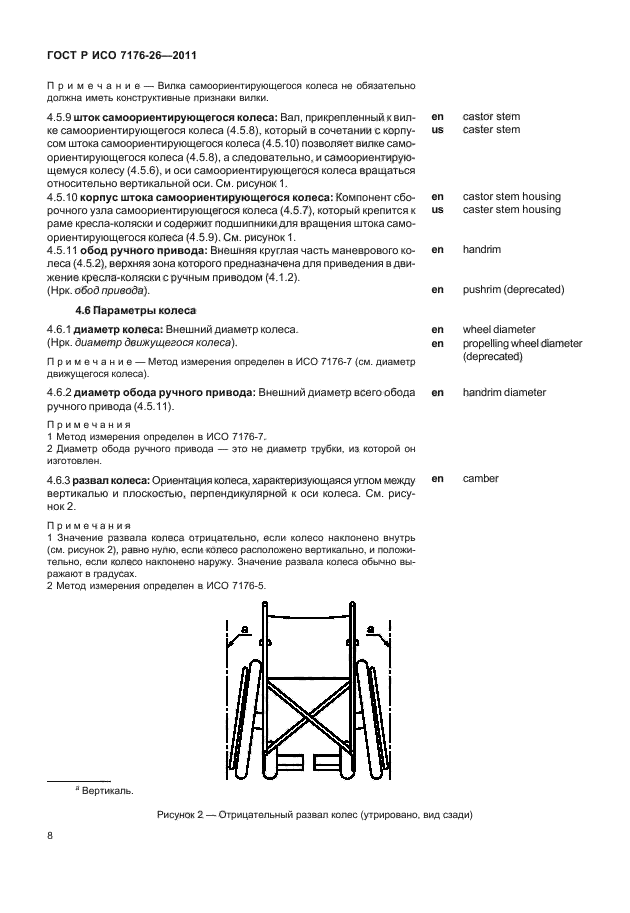

Примечание — Вилка самоориентирующегося колеса не обязательно должна иметь конструктивные признаки вилки.

4.5.9 шток самоориентирующегося колеса: Вал, прикрепленный к вилке самоориентирующегося колеса (4.5.8). который в сочетании с корпусом штока самоориентирующегося колеса (4.5.10) позволяет вилке самоориентирующегося колеса (4.5.8), а следовательно, и самоориентирую-щемуся колесу (4.5.6), и оси самоориентирующегося колеса вращаться относительно вертикальной оси. См. рисунок 1.

4.5.10 корпус штока самоориентирующегося колеса: Компонент сборочного узла самоориентирующегося колеса (4.5.7), который крепится к раме кресла-коляски и содержит подшипники для вращения штока самоориентирующегося колеса (4.5.9). См. рисунок 1.

4.5.11 обод ручного привода: Внешняя круглая часть маневрового колеса (4.5.2). верхняя зона которого предназначена для приведения в движение кресла-коляски с ручным приводом (4.1.2).

(Нрк. обод привода).

4.6 Параметры колеса

4.6.1 диаметр колеса: Внешний диаметр колеса.

(Нрк. диаметр движущегося колеса).

Примечание — Метод измерения определен в ИСО 7176-7 (см. диаметр движущегося колеса).

4.6.2 диаметр обода ручного привода: Внешний диаметр всего обода ручного привода (4.5.11).

Примечания

1 Метод измерения определен в ИСО 7176-7.

2 Диаметр обода ручного привода — это не диаметр трубки, из которой он изготовлен.

4.6.3 развал колеса: Ориентация колеса, характеризующаяся углом между вертикалью и плоскостью, перпендикулярной к оси колеса. См. рисунок 2.

Примечания

1 Значение развала колеса отрицательно, если колесо наклонено внутрь (см. рисунок 2), равно нулю, если колесо расположено вертикально, и положительно. если колесо наклон

Добавить комментарий

Для отправки комментария вам необходимо авторизоваться.
