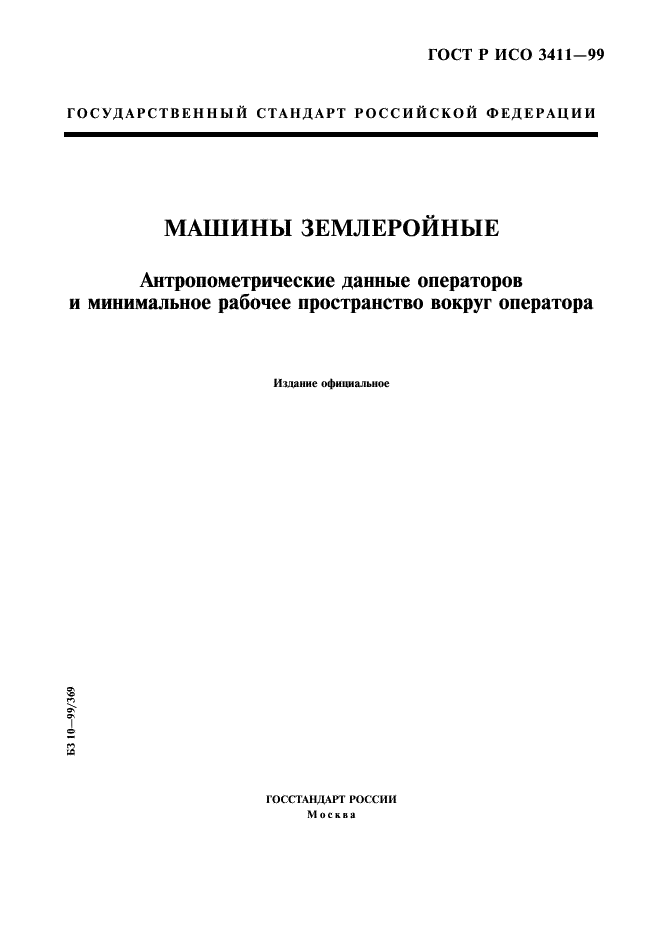

ГОСТ Р ИСО 3411-99 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора

Издание официальное

БЗ 10-99/369

ГОССТАНДАРТ РОССИИ Москва

ГОСТ Р ИСО 3411-99

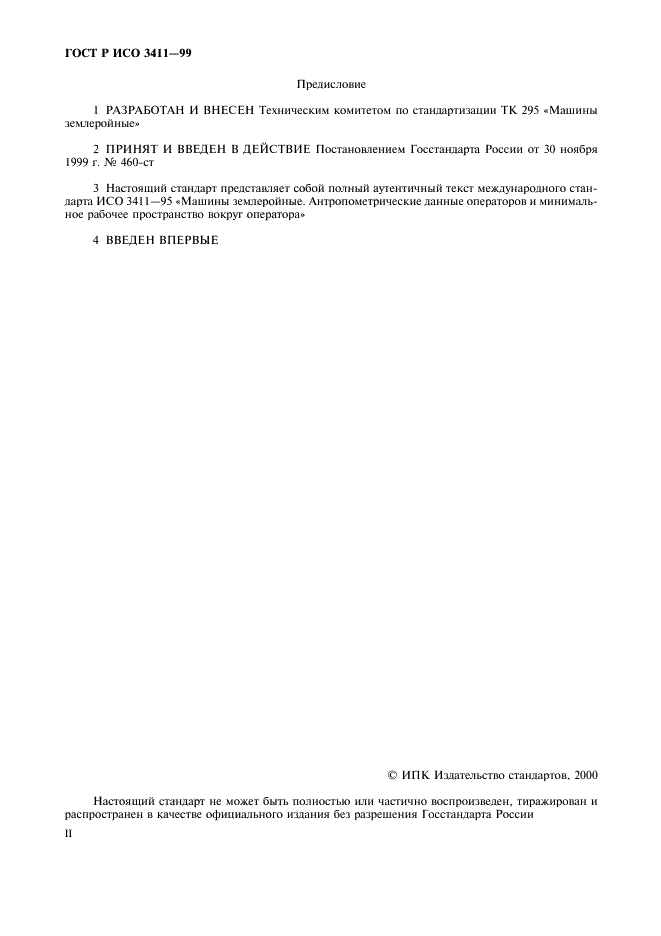

Предисловие

1    РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 295 «Машины землеройные»

2    ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30 ноября 1999 г. № 460-ст

3    Настоящий стандарт представляет собой полный аутентичный текст международного стандарта ИСО 3411—95 «Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора»

4    ВВЕДЕН ВПЕРВЫЕ

© ИПК Издательство стандартов. 2000

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

II

ГОСТ Р ИСО 3411-99

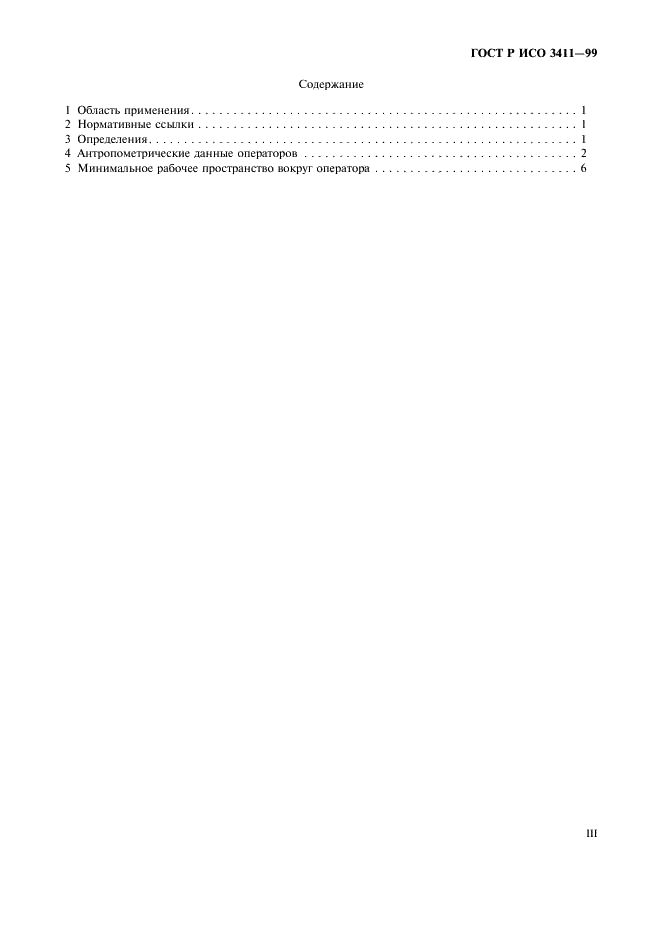

Содержание

1    Область применения……………………………………………….1

2    Нормативные ссылки………………………………………………1

3    Определения…………………………………………………….1

4    Антропометрические данные    операторов…………………………………2

5    Минимальное рабочее пространство вокруг оператора………………………..6

111

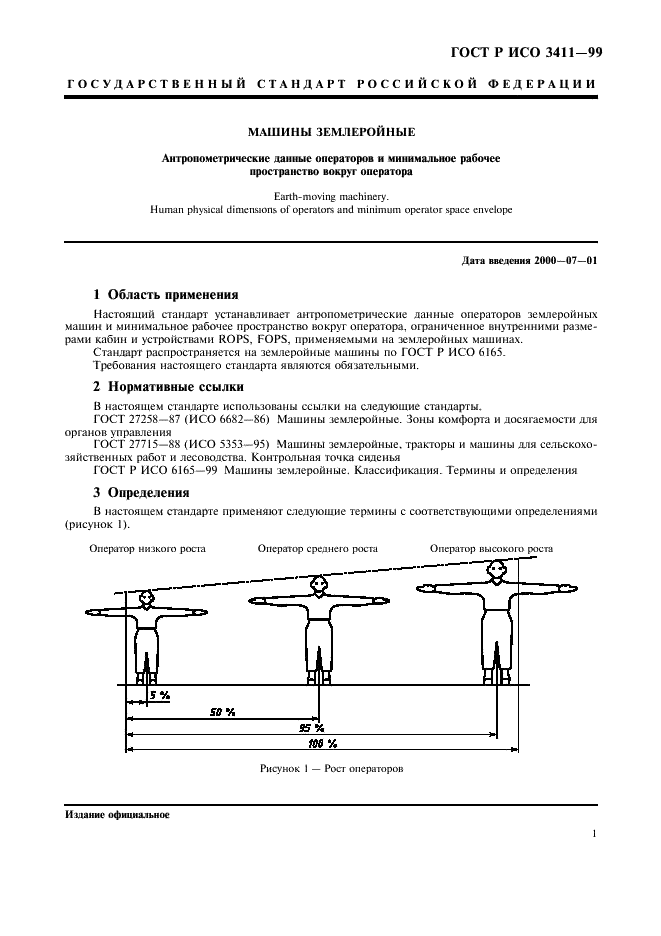

ГОСТ Р ИСО 3411-99 ГОСУДАРСТВЕННЫЙ С Т А Н ДАРТ РОСС ИЙ С К О Й Ф Е Д ЕРАЦ И И

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора

Earth-moving machinery.

Human physical dimensions of operators and minimum operator space envelope

Дата введения 2000-07-01

1    Область применения

Настоящий стандарт устанавливает антропометрические данные операторов землеройных машин и минимальное рабочее пространство вокруг оператора, ограниченное внутренними размерами кабин и устройствами ROPS, FOPS, применяемыми на землеройных машинах.

Стандарт распространяется на землеройные машины по ГОСТ I* ИСО 6165.

Требования настоящего стандарта являются обязательными.

2    Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты.

ГОСТ 27258-87 (ИСО 6682- 86) Машины землеройные. Зоны комфорта и досягаемости для органов управления

ГОСТ 27715-88 (ИСО 5353—95) Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья

ГОСТ Р ИСО 6165-99 Машины землеройные. Классификация. Термины и определения

3    Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями (рисунок I).

Ишание официальное

Оператор низкого росла    Оператор    среднего    роста    Оператор    высокого    роста

1

ГОСТ Р ИСО 3411-99

3.1    операторы низкого роста: Операторы, которые по росту составляют 5 % всего количества операторов землеройных машин и имеют антропометрические данные ниже указанных в разделе 4 значений.

3.2    операторы среднего роста: Операторы, которые по росту составляют 90 % всего количества операторов землеройных машин и имеют антропометрические данные ниже и выше указанных в разделе 4 значений.

3.3    операторы высокого роста: Операторы, которые по росту составляют 5 % всего количества операторов землеройных машин и имеют антропометрические данные выше указанных в разделе 4 значений.

4 Антропометрические данные операторов

4.1 Обшне положения

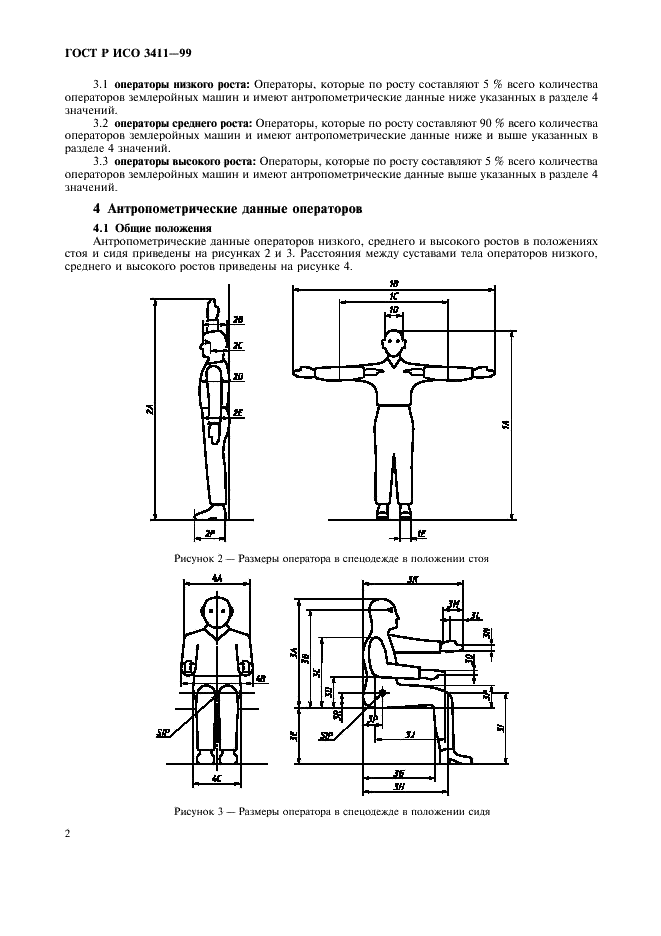

Антропометрические данные операторов низкого, среднего и высокого ростов в положениях стоя и сидя приведены на рисунках 2 и 3. Расстояния между суставами тела операторов низкого, среднего и высокого ростов приведены на рисунке 4.

Рисунок 2 — Размеры оператора в спецодежде в положении стоя

Рисунок 3 — Размеры оператор;! в спецодежде в положении сидя

2

ГОСТ Р ИСО 3411-99

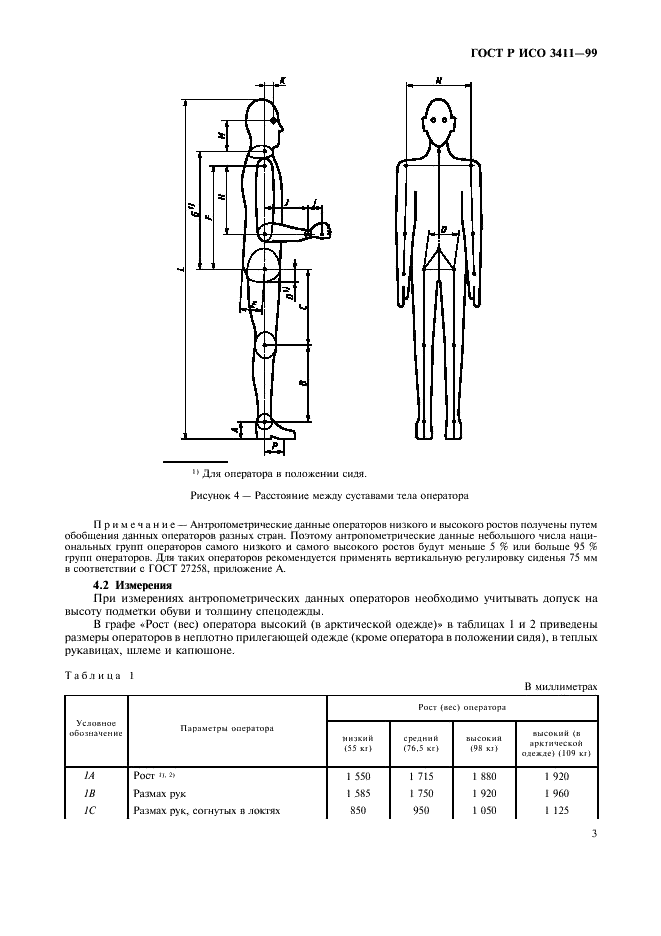

Рисунок 4 — Расстояние между суставами тела оператора

•> Для оператора в положении сидя.

Примечание— Антропометрические данные операторов низкого и высокою ростов получены путем обобщения данных операторов разных стран. Поэтому антропометрические данные небольшого числа национальных групп операторов самого низкого и самого высокого ростов будут меньше 5 % или больше 95 % групп операторов. Для таких операторов рекомендуется применять вертикальную регулировку сиденья 75 мм в соответствии с ГОСТ 27258, приложение А.

4.2 Измерения

При измерениях антропометрических данных операторов необходимо учитывать допуск на нысоту подметки обуви и толщину спецодежды.

В графе «Рост (вес) оператора высокий (в арктической одежде)» в таблицах I и 2 приведены размеры операторов в неплотно прилегающей одежде (кроме оператора в положении сидя), в теплых рукавицах, шлеме и капюшоне.

3

ГОСТ Р ИСО 3411-99

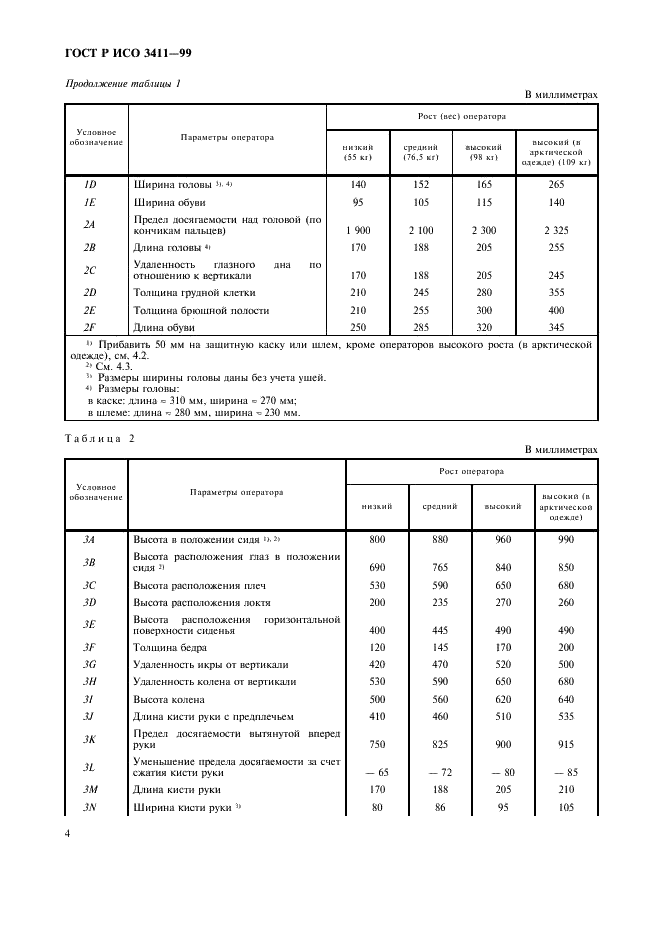

Продолжение тааиты I

4

ГОСТ Р ИСО 3411-99

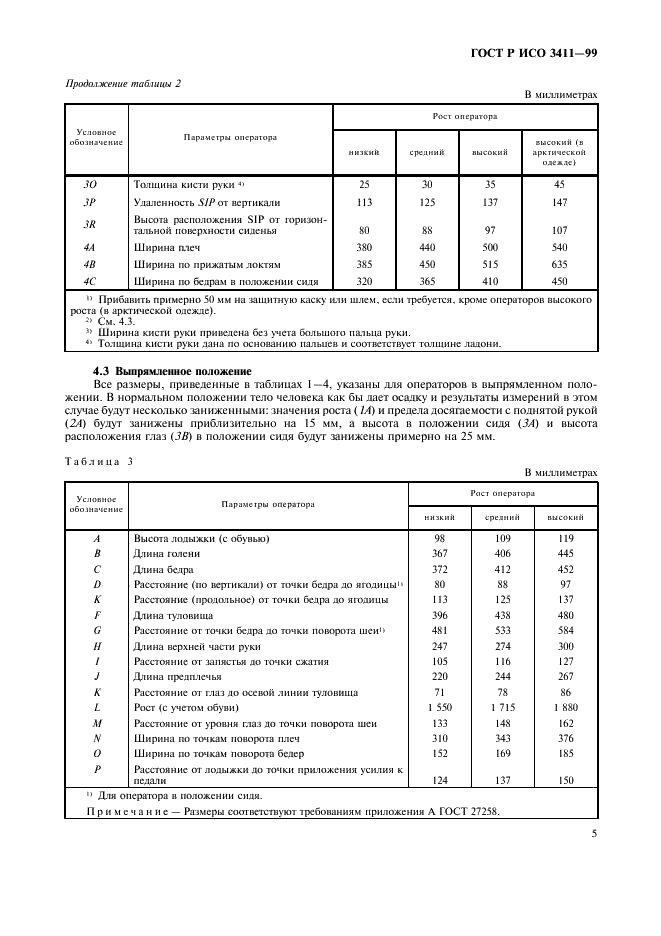

Предложение ташицы 2

4.3 Выпрямленное положение

Все размеры, приведенные п таблицах I —4, указаны для операторои в выпрямленном положении. В нормальном положении тело человека как бы дает осадку и результаты измерений в этом случае будут несколько заниженными: значения роста (1Л) и предела досягаемости с поднятой рукой (2-1) будут занижены приблизительно на 15 мм. а высота в положении сидя (ЗА) и высота расположения глаз (ЗВ) в положенин сидя будут занижены примерно на 25 мм.

5

ГОСТ Р ИСО 3411-99

5 Минимальное рабочее пространство вокруг оператора

5.1 Минимальное рекомендованное рабочее пространство вокруг оператора в спецодежде, ограниченное внутренними размерами кабины и устройствами ROPS. POPS, приведено на рисунке 5 для оператора в положении сидя и на рисунке 6 для оператора в положении стоя. Размеры приведены относительно контрольной точки сиденья (SIP) согласно требованиям ГОСТ 27715.

6

ГОСТ Р ИСО 3411-99

‘* SIP — коmрольная точка сиденья.

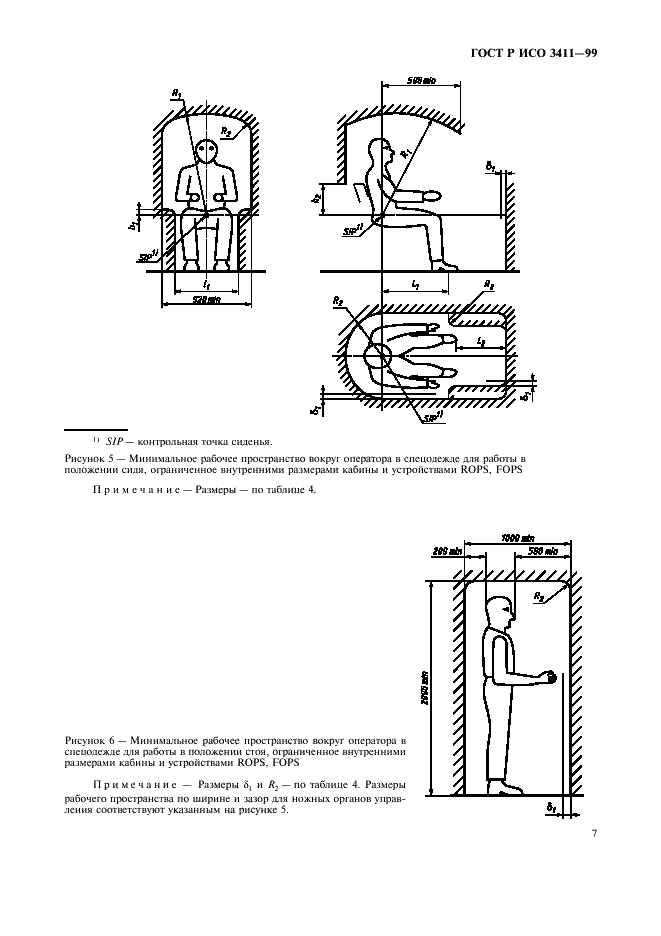

Рисунок 5 — Минимальное рабочее пространство вокруг оператора в спецодежде для работы в положении сидя, ограниченное внутренними размерами кабины и устройствами ROPS. FOPS

Примечание — Размеры — по таблице 4.

I

Рисунок 6 — Минимальное рабочее пространство вокруг оператора в спецодежде для работы в положении стоя, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS

II р и м с ч а н и с — Размеры 8, и Я, — по таблице 4. Размеры рабочею пространства по ширине и зазор для ножных органов управления соответствуют указанным на рисунке 5.

7

ГОСТ Р ИСО 3411-99

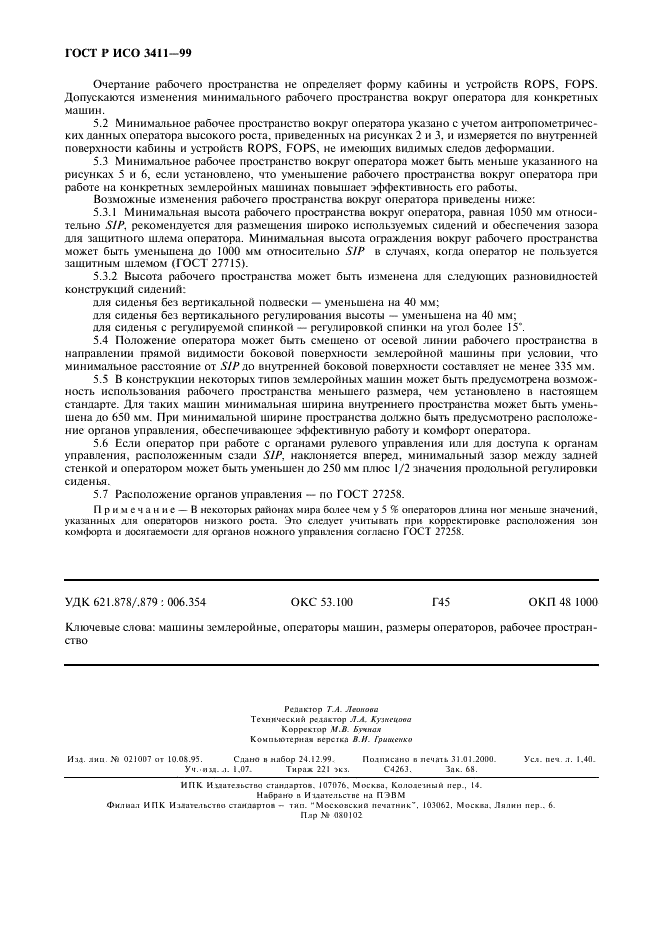

Очертание рабочего пространства не определяет форму кабины и устройств ROPS, FOPS. Допускаются изменения минимального рабочего пространства вокруг оператора для конкретных машин.

5.2    Минимальное рабочее пространство вокруг оператора указано с учетом антропометрических данных оператора высокого роста, приведенных на рисунках 2 и 3. и измеряется по внутренней поверхности кабины и устройств HOI’S, FOPS, не имеющих видимых следов деформации.

5.3    Минимальное рабочее пространство вокруг оператора может быть меньше указанного на рисунках 5 и 6, если установлено, что уменьшение рабочего пространства вокруг оператора при работе на конкретных землеройных машинах повышает эффективность его работы.

Возможные изменения рабочего пространства вокруг оператора приведены ниже:

5.3.1    Минимальная высота рабочего пространства вокрут оператора, равная 1050 мм относительно SIP, рекомендуется для размещения широко используемых сидений и обеспечения зазора для защитного шлема оператора. Минимальная высота ограждения вокруг рабочего пространства может быть уменьшена до 1000 мм относительно SIP в случаях, когда оператор не пользуется защитным шлемом (ГОСТ 27715).

5.3.2    Высота рабочего пространства может быть изменена для следующих разновидностей конструкций сидений:

для сиденья без вертикальной подвески — уменьшена на 40 мм;

для сиденья без вертикального регулирования высоты — уменьшена на 40 мм;

для сиденья с регулируемой спинкой — регулировкой спинки на угол более 15*.

5.4    Положение оператора может быть смещено от осевой линии рабочего пространства в направлении прямой видимости боковой поверхности землеройной машины при условии, что минимальное расстояние от SIP до внутренней боковой поверхности составляет не менее 335 мм.

5.5    В конструкции некоторых типов землеройных машин может быть предусмотрена возможность использования рабочего пространства меньшего размера, чем установлено в настоящем стандарте. Для таких машин минимальная ширина внутреннего пространства может быть уменьшена до 650 мм. При минимальной ширине пространства должно быть предусмотрено расположение органов управления, обеспечивающее эффективную работу и комфорт оператора.

5.6    Если оператор при работе с органами рулевого управления или для доступа к органам управления, расположенным сзади SIP, наклоняется вперед, минимальный зазор между задней стенкой и оператором может быть уменьшен до 250 мм плюс 1/2 значения продольной регулировки сиденья.

5.7    Расположение органов управления — по ГОСТ 27258.

Примечание — В некоторых районах мира более чем у 5 % операторов длина ног меньше значений, указанных для операторов низкого росла. Это следует учитывать при корректировке расположения юн комфорта и досягаемости для органов ножного управлении согласно ГОСТ 27258.
