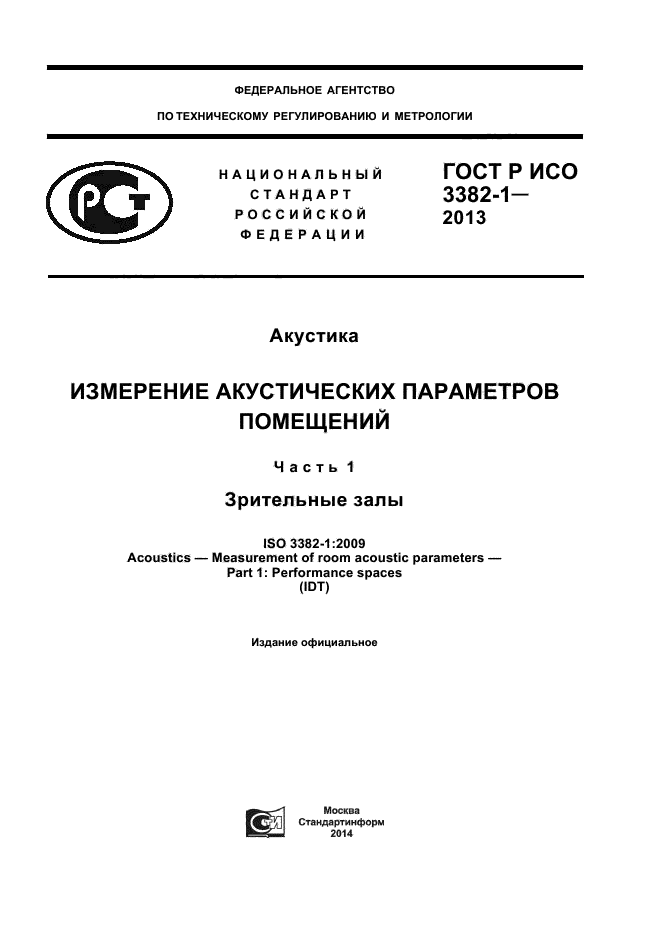

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕ ГУЛ И РОВ АН ИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ ГОСТРИСО
3382-1-
стандарт
2013
РОССИЙСКОЙ
ФЕДЕРАЦИИ
Акустика
ИЗМЕРЕНИЕ АКУСТИЧЕСКИХ ПАРАМЕТРОВ ПОМЕЩЕНИЙ Часть 1 Зрительные залы
ISO 3382-1:2009 Acoustics — Measurement of room acoustic parameters Parti: Performance spaces (IDT)
Издание официальное
Москва
Стаодарттформ
2013
ГОСТ Р ИСО 3382-1-2013

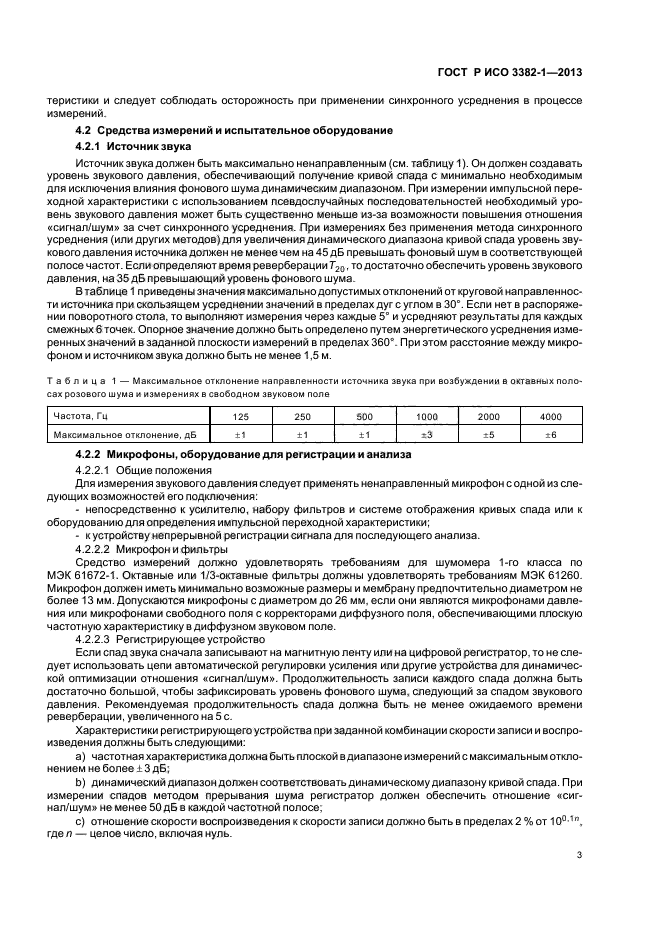

ются микрофоны с диаметром до 26 мм, если они являются микрофонами давления или микрофонами свободного поля с корректорами диффузного поля, обеспечивающими плоскую частотную характеристику в диф ф узном звуковом поле.
4.2.2.3 Регистрирующее устройство
Если спад звука сначала записывают на магнитную ленту или на цифровой регистратор, то не следует использовать цепи автоматической регулировки усиления или другое устройства для динамической оптимизации отношения «сигнал/шум». Продолжительность записи каждого спада должна быть достаточно большой, чтобы зафиксировать уровень фонового шума, следующий за спадом звукового давления. Рекомендуемая продолжительность спада должна быть не менее ожидаемого времени реверберации, увеличенного на 5 с.
Характеристики регистрирующего устройства при заданной комбинации скорости записи и воспроизведения должны быть следующими:
a) частотная характеристика должна быть плоской в диапазоне измерений с максимальным отклонением не более ±3 дБ.
b) динамический диапазон должен соответствовать динамическому диапазону кривой спада. При измерении спадов методом прерывания шума регистратор должен обеспечить отношение «сигнал/шум» не менее 50 дБ в каждой частотной полосе.
c) отношение скорости воспроизведения к скорости записи должно быть в пределах 2 % от 10ОДп, где п — целое число, включая нуль.

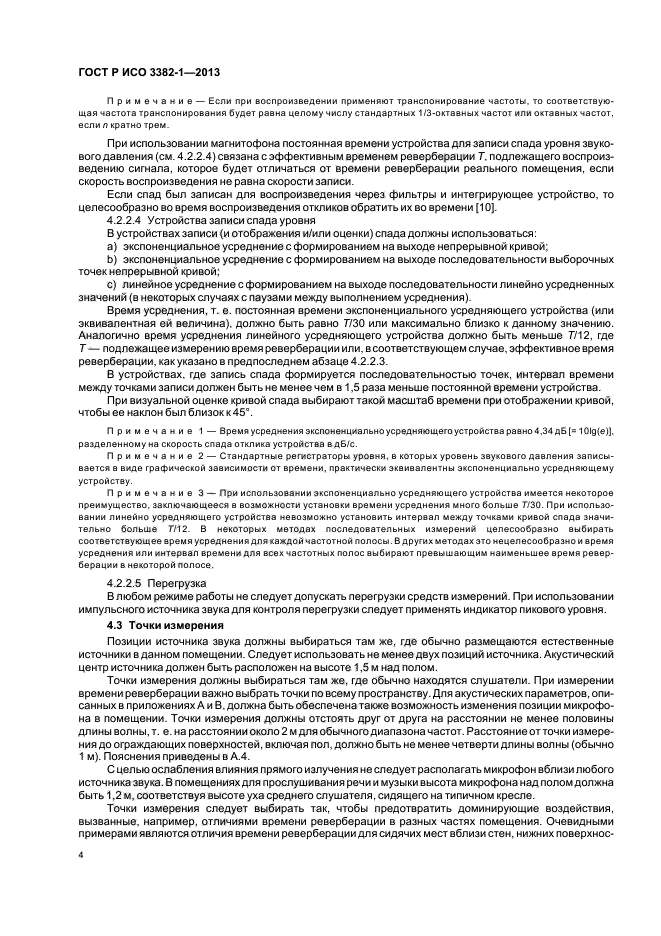

Примечание — Если при воспроизведении применяют транспонирование частоты, то соответствующая частота транспонирования будет равна целом/ числу стандартных 1/3-октавных частот или октавных частот, если п кратно трем.
При использовании магнитофона постоянная времени устройства для записи спада уровня звукового давления (см. 4.2.2.4) связана с эффективным временем реверберации Т подлежащего воспроизведению сигнала, которое будет отличаться от времени реверберации реального помещения, если скорость воспроизведения не равна скорости записи.
6
ГОСТРИСО 3382-1-2013
Если спад был записан для воспроизведения через фильтры и интегрирующее устройство, то целесообразно во время воспроизведения откликов обратить их во времени [10].
4.2.2.4 Устройства записи спада уровня
В устройствах записи (и отображения и/или оценки) спада должны использоваться:
a) экспоненциальное усреднение с формированием на выходе непрерывной кривой;
b) экспоненциальное усреднение с формированием на выходе последовательности выборочных точек непрерывной кривой;
c) линейное усреднение с формированием на выходе последовательности линейно усредненных значений (в некоторых случаях с паузами между выполнением усреднения).
Время усреднения, т. е. постоянная времени экспоненциального усредняющего устройства (или эквивалентная ей величина) должно быть равно т/^о или максимально близко к данному значению. Аналогично время усреднения линейного усредняющего устройства должно быть меньше где т ~ подлежащее из
мерению время реверберации или, в соответствующем случае, эффективное время реверберации, как указано в предпоследнем абзаце 4.2.2.3.
В устройствах, где запись спада формируется последовательностью точек, интервал времени между точками записи должен быть не мене чем в 1 j5 раза меньше постоянной времени устройства.
При визуальной оценке кривой спада выбирают такой масштаб времени при отображении кривой, чтобы ее наклон был близок к 45°.
Примечание 1- Время усреднения экспоненциально усредняющего устройства равно 4,34 дБ [= lOlg(e)], разделенному на скорость спада отклика устройства в дБ/с.
Примечание 2 — Стандартные регистраторы уровня, в которых уровень звукового давления записывается в виде графической зависимости от времени, практически эквивалентны экспоненциально усредняющем/ устройству.
Примечание 3 — При использовании экспоненциально усредняющего устройства имеется некоторое преимущество, заключающееся в возможности установки време-
7
ГОСТ Р ИСО 3382-1-2013
ни усреднения много больше ^/зо- пРи использовании линейно усредняющего устройства невозможно установить интервал между точками кривой спада значительно больше T/l2- 8 некоторых методах последовательных измерений целесообразно выбирать соответствующее время усреднения для каждой частотной полосы. В других методах зто нецелесообразно и время усреднения или интервал времени для всех частотных полос выбирают превышающим наименьшее время реверберации в некоторой полосе.
4.2.2.5 Перегрузка
В любом режиме работы не следует допускать перегрузки средств измерений. При использовании импульсного источника звука для контроля перегрузки следует применять индикатор пикового уровня.
4.3 Точки измерения
Позиции источника звука должны выбираться там же, где обычно размещаются естественные источники в данном помещении. Следует использовать не менее двух позиций источника. Акустический центр источника должен быть расположен на высоте 1,5 м над полом.
Точки измерения должны выбираться там же, где обычно находятся слушатели. При измерении времени реверберации важно выбрать точки по всему пространству. Для акустических параметров, описанных в приложениях А и В, должна быть обеспечена также возможность изменения позиции микрофона в помещении. Точки измерения должны отстоять друг от друга на расстояние не менее половины длины волны, т. е. на расстояние около 2 м для обычного диапазона частот. Расстояние от точки измерения до ограждающих поверхностей, включая пол, должно быть не менее четверти длины волны (обычно 1 м). Пояснения приведены в А.4.
С целью ослабления влияния прямого излучения не следует располагать микрофон вблизи любого источника звука. В помещениях для прослушивания речи и музыки высота микрофона над полом должна быть 1,2 м, соответствуя высоте уха среднего слушателя, сидящего на типичном кресле.
Точки измерения следует выбирать так, чтобы предотвратить доминирующие воздействия, вызванные, например, отличиями времени реверберации в разных частях помещения. Очевидными примерами являются отличия времени ре-
8
ГОСТРИСО 3382-1-2013

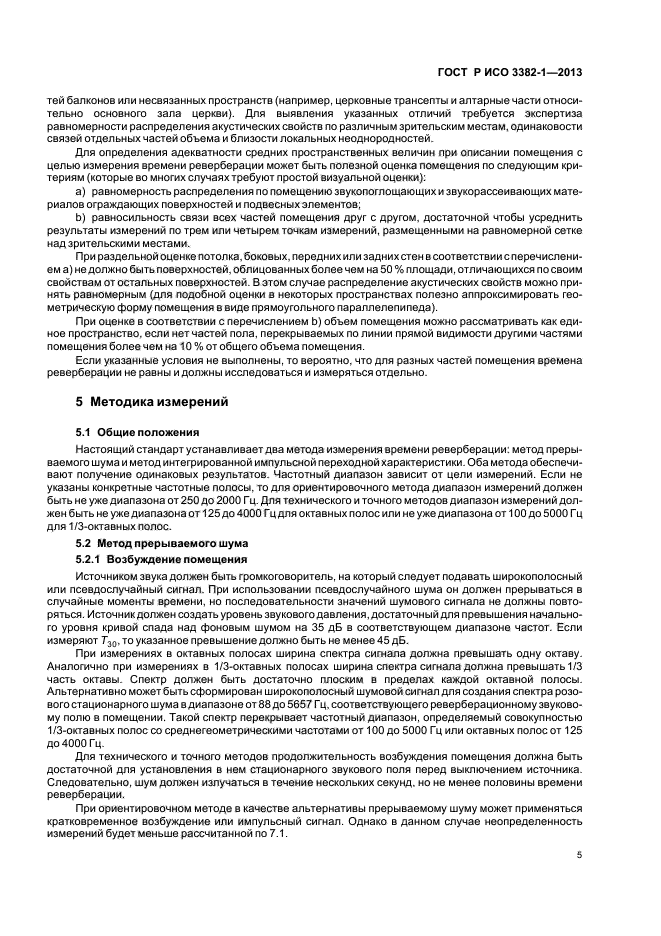

верберации для сидячих мест вблизи стен, нижних поверхностей балконов или несвязанных пространств (например, церковные трансепты и алтарные части относительно основного зала церкви). Для выявления указанных отличий требуется экспертиза равномерности распределения акустических свойств по различным зрительским местам, одинаковости связей отдельных частей обьема и близости локальных неоднородностей.
Для определения адекватности средних пространственных величин при описании помещения с целью измерения времени реверберации может быть полезной оценка помещения по следующим критериям (которые во многих случаях требуют простой визуальной оценки):
a) равномерность распределения по помещению звукопоглощающих и звукорассеивающих материалов ограждающих поверхностей и подвесных элементов;
b) равносильность связи всех частей помещения друг с другом, достаточной чтобы усреднить результаты измерений по трем или четырем точкам измерений, размещенными на равномерной сетке над зрительскими местами.
При раздельной оценке потолка, боковых, передних или задних стен в соответствии с перечислением а) не должно быть поверхностей, облицованных более чем на 50 % площади, отличающихся по своим свойствам от остальных поверхностей. В этом случае распределение акустических свойств можно принять равномерным (для подобной оценки в некоторых пространствах полезно аппроксимировать геометрическую форму помещения в виде прямоугольного параллелепипе-
При оценке в соответствии с перечислением Ь) обьем помещения можно рассматривать как единое пространство, если нет частей пола, перекрываемых по линии прямой видимости другими частями помещения более чем на 10 % от общего обьема помещения.
Если указанные условия не выполнены,то вероятно, что для разных частей помещения времена реверберации не равны, и должны исследоваться и измеряться отдельно.
9
ГОСТ Р ИСО 3382-1-2013
5 Измерения
5.1 Общие положения
Настоящий стандарт устанавливает два метода измерения времени реверберации: метод прерываемого шума и метод интегрированной импульсной переходной характеристики. Оба метода обеспечивают получение одинаковых результатов. Частотный диапазон зависит от цели измерений. Если не указаны конкретные частотные полосы, то для ориентировочного метода диапазон измерений должен быть не уже диапазона от 250 до 2000 Гц. Для технического и точного методов диапазон измерений должен быть не уже диапазона от 125 до 4000 Гц для октавных полос или не уже диапазона от 100 до 5000 Гц для 1/3-октавных полос.
5.2 Метод прерываемого шума
5.2.1 Возбуждение помещения
Источником звука должен быть громкоговоритель, на который следует подавать широкополосный или псевдослучайный сигнал. При использовании псевдослучайного шума он должен прерываться в случайные моменты времени, но последовательности значений шумового сигнала не должны повторяться. Источник должен создать уровень звукового давления достаточный для превышения начального уровня кривой спада над фоновым шумом на 35 дБ в соответствующем диапазоне частот. Если измеряют Г30, то указанное превышение должно быть не менее 45 дБ.
При измерениях в октавных полосах ширина спектра сигнала должна превышать одну октаву. Аналогично, при измерениях в 1/3-октавных полосах ширина спектра сигнала должна превышать 1/3 часть октавы. Спектр должен быть достаточно плоским в пределах каждой октавной полосы. Альтернативно может быть сформирован широкополосный шумовой сигнал для создания спектра розового стационарного шума в диапазоне от 88 до 5657 Гц, соответствующего ревербер а-ционному звуковому полю в помещении. Такой спектр перекрывает частотный диапазон, определяемый совокупностью 1/3-октавных полос со среднегеометрическими частотами от 100 до 5000 Гц или октавных полос от 125 до 4000 Гц.
Для технического и точного методов продолжительность возбуждения помещения должна быть достаточной для установления в нем стационарного звуко-
ГОСТРИСО 3382-1-2013
вого поля перед выключением источника. Следовательно, шум должен излучаться в течение нескольких секунд, но не менее половины времени реверберации.
При ориентировочном методе в качестве альтернативы прерываемому шуму может применяться кратковременное возбуждение или импульсный си пн ал. Однако в данном случае неопределенность измерений будет меньше рассчитанной по 7.1.

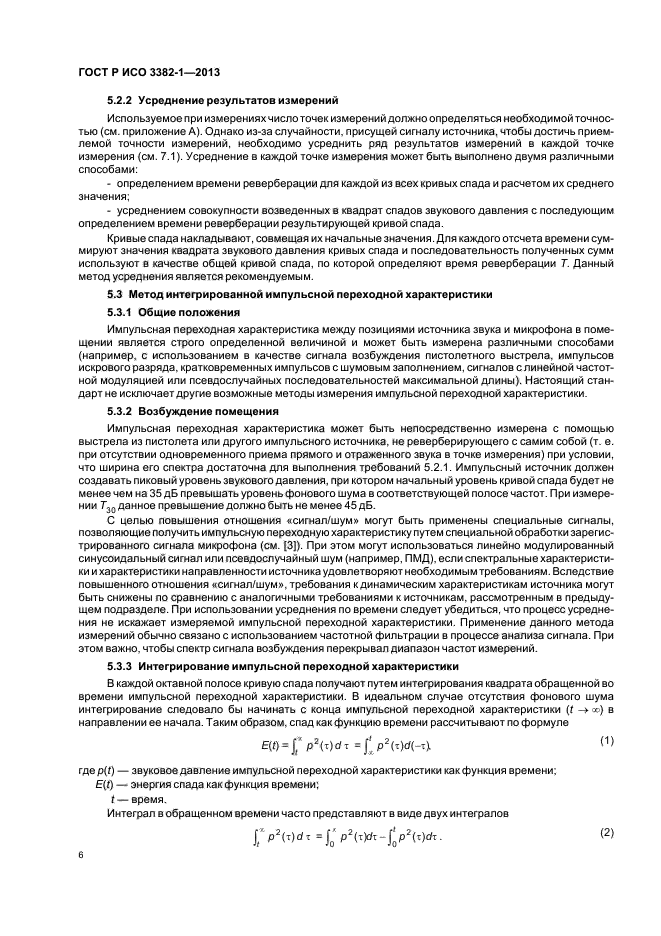

5.2.2 Усреднение результатов измерений
Используемое при измерениях число точек измерений должно определяться необходимой точностью (см. приложение А). Однако из-за случайности, присущей сигналу источника, чтобы достичь приемлемой точности измерений необходимо усреднить ряд результатов измерений в каждой точке измерения (см. 7.1). Усреднение в каждой точке измерения может быть выполнено двумя различными способами:
— определением времени реверберации для каждой из всех кривых спада и расчётом их среднего значения;
— усреднением совокупности возведенных в квадрат спадов звукового давления с последующим определением времени реверберации результирующей кривой спада.
Кривые спада накладывают, совмещая их начальные значения. Для каждого отсчета времени суммируют значения квадрата звукового давления кривых спада и последовательность полученных сумм используют в качестве общей кривой спада, по которой определяют время реверберации Т. Данный метод усреднения является рекомендуемым.
5.3 Метод интегрированной импульсной переходной характеристики
5.3.1 Общие положения
Импульсная переходная характеристика между позициями источника звука и микрофона в помещении является строго определенной величиной и может быть измерена различными способами (например, с использованием в качестве си тал а возбуждения пистолетного выстрела, импульсов искрового разряда, кратковременных импульсов с шумовым заполнением, сигналов с линейной частотной
модуляцией или псевдослучайных последовательностей максимальной длины).
11
ГОСТ Р ИСО 3382-1-2013
Настоящий стандарт не исключает другое возможные методы измерения импульсной переходной характеристики.
5.3.2 Возбуждение помещения
Импульсная переходная характеристика может быть непосредственно измерена с помощью выстрела из пистолета или другого импульсного источника, не реверберирующего с самим собой (т. е. при отсутствии одновременного приема прямого и отраженного звука в точке измерения) при условии, что ширина его спектра достаточна для выполнения требований 5.2.1. Импульсный источник должен создавать пиковый уровень звукового давления, при котором начальный уровень кривой спада будет не менее чем на 35 дБ превышать уровень фонового шума в соответствующей полосе частот. При измерении Г30 данное превышение должно быть не менее 45 дБ.
С целью повышения отношения «сигнал/шум» могут быть применены специальные сигналы, позволяющие получить импульсную переходную характери-стикупутем специальной обработки зарегистрированного сигнала микрофона (см. [3D. При этом могут использоваться линейно модулированный синусоидальный ситал или псевдослучайный шум (например, ПМД), если спектральные характеристики и характеристики направленности источника удовлетворяют необходимым требованиям. Вследствие повышенного отношения «сигнал/шум*, требования к динамическим характеристикам источника могут быть снижены по сравнению с аналогичными требованиями к источникам, рассмотренным в предыдущем подразделе. При использовании усреднения по времени следует убедиться, что процесс усреднения не искажает измеряемой импульсной переходной характеристики. Применение данного метода измерений обычно связано с использованием частотной фильтрации в процессе анализа сигнала. При этом важно, чтобы спектр сигнала возбуждения перекрывал диапазон частот измерений.
5.3.3 Интегрирование импульсной переходной характеристики
В каждой октавной полосе кривую спада получают путем интегрирования квадрата обращенной во времени импульсной переходной характеристики. В идеальном случае отсутствия фонового шума интегрирование следовало бы начинать с конца импульсной переходной характеристики (t -» оо) в направлении ее начала. Таким образом, спад как функция времени рассчитывают по формуле
ГОСТРИСО 3382-1-2013
ECO = JTVtod т =Х1р2(т)а(-т), (1)
где p(t) — звуковое давление импульсной переходной характеристики как функция времени;
E(t) — энергия спада как функция времени; t — время.
Интеграл в обращенном времени часто представляют в виде двух интегра-
/~Р2(т)dr = /0°°р2(т)dr — /0С p2(r)dr. (2)

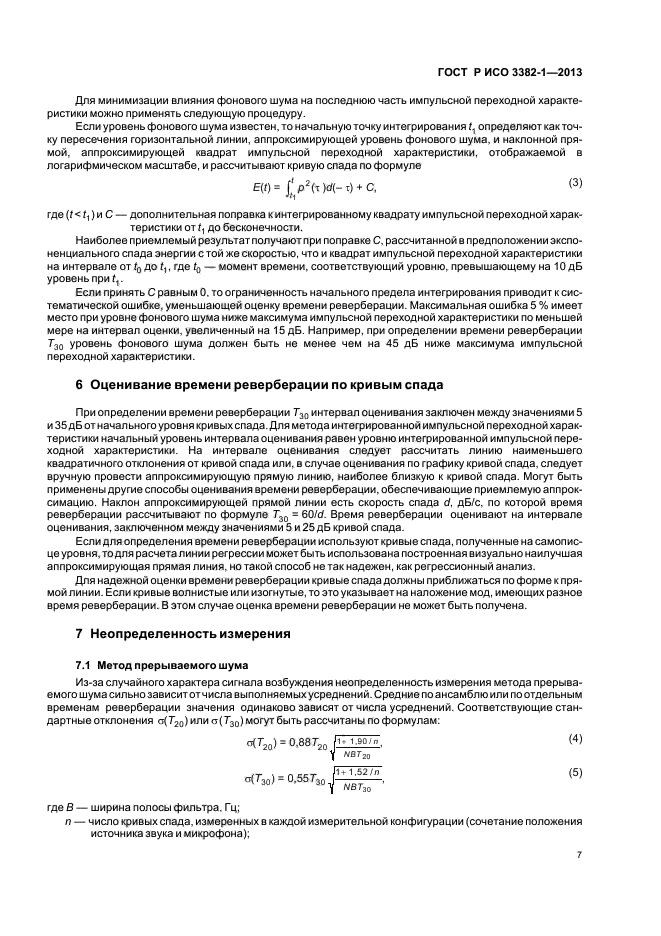

Для минимизации влияния фонового шума на последнюю часть импульсной переходной характеристики можно применять следующую процедуру.
Если уровень фонового шума известен, то начальную точку интегрирования определяют как точку пересечения горизонтальной линии, аппроксимирующей уровень фонового шума, и наклонной прямой, аппроксимирующей квадрат импульсной переходной характеристики, отображаемой в логарифмическом масштабе, и рассчитывают кривую спада по формуле
£(0 = /г>2(тЖ-т) + С. (3)
где (t < tx) и С — дополнительная поправка к интегрированному квадрату импульсной переходной характеристики от ^ до бесконечности.
Наиболее приемлемый результат получают при поправке С, рассчитанной в предположении экспоненциального спада энергии стой же скоростью что и квадрат импульсной переходной характеристики на интервале от t0 до tlf где t0 — мо
мент времени, соответствующий уровню, превышающему на 10 дБ уровень при tj.
Если принять С равным 0, то ограниченность начального предела интегрирования приводит к систематической ошибке, уменьшающей оценку времени реверберации. Максимальная ошибка 5 % имеет место при уровне фонового шума ниже максимума импульсной переходной характеристики по меньшей мере на интервал оценки, увеличенный на 15 дБ. Например, при определении времени реверберации По уровень фонового шума должен быть не менее чем на 45 дБ ниже максимума импульсной переходной характеристики.
13
ГОСТ Р ИСО 3382-1-2013
6 Оценивание времени реверберации по кривым спада
При определении времени реверберации Т’зо интервал оценивания заключен между значениями 5 и 35 дБ от начального уровня кривых спада. Для метода интегрированной импульсной переходной характеристики начально интервала оценивания равен уровню интегрированной импульсной переходной характеристики. На интервале оценивания следует рассчитать линию наименьшего квадратичного отклонения от кривой спада или, в случае оценивания по графику кривой спада, следует вручную провести аппроксимирующую прямую линию, наиболее близкую к кривой спада. Могут быть применены другие способы оценивания времени реверберации, обеспечивающие приемлемую аппроксимацию. Наклон аппроксимирующей прямой линии есть скорость спада d, дБ/с, по которой время реверберации рассчитывают по формуле Г30 = 60/d. Время реверберации Г20 оценивают на интервале оценивания, заключенном между значениями 5 и 25 дБ кривой спада.
Если для определения времени реверберации используют кривые спада, полученные на самописце уровня, то для расчета линии регрессии может быть использована построенная визуально наилучшая аппроксимирующая прямая линия, но такой способ не так надежен, как регрессионный анализ.
Для надежной оценки времени реверберации кривые спада должны приближаться по форме к прямой линии. Если кривые волнистые или изогнутые, то это указывает на наложение мод, имеющих разное время реверберации. В этом случае оценка времени реверберации не может быть получена.
7 Неопределенность измерения
7.1 Метод прерываемого шума
Из-за случайного характера сигнала возбуждения неопределенность измерения метода прерываемого шума сильно зависит от числа выполняемых усреднений. Средние по ансамблю или по отдельным временам реверберации значения одинаково зависят от числа усреднений. Соответствующие стандартные отклонения (т(Г20) или о-(Г30) могут быть рассчитаны по формулам:
= 0,88Т2оЩ1. (4)
14
ГОСТРИСО 3382-1-2013
*№0) = 0.55ТзоЩ£, (5)
где В — ширина полосы фильтра, Гц;

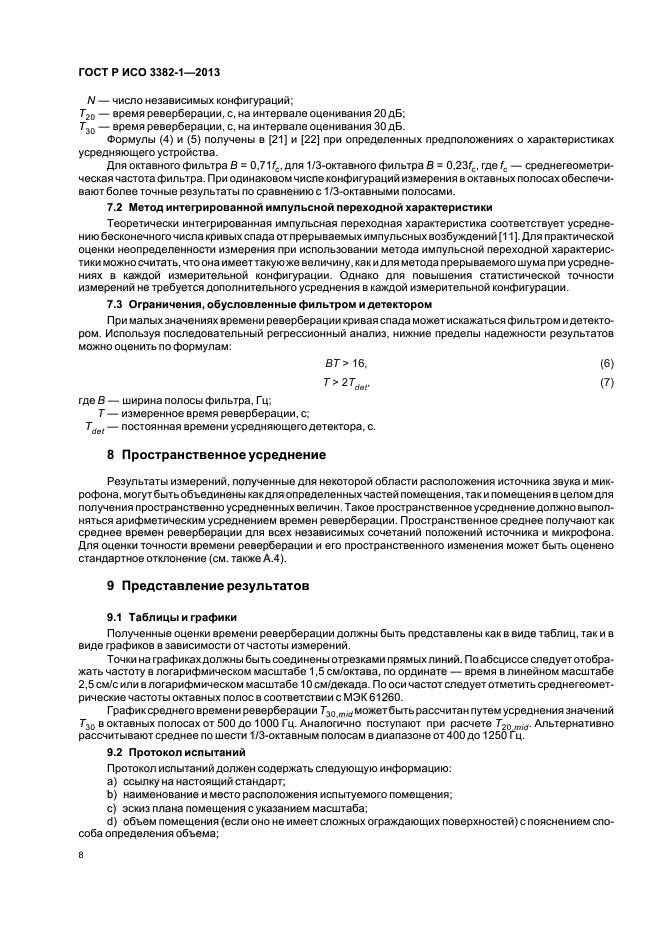

п — число кривых спада, измеренных в каждой измерительной конфигурации (сочетание положения источника звука и микрофона);
N — чи сл о н еза висимы х ко нф игура ци й;
Т2 о — время реверберации, с, на интервале оценивания 20 дБ;
Г30 — время реверберации, с, на интервале оценивания 30 дБ.
Формулы (4) и (5) получены в [21] и [22] при определенных предположениях о характеристиках усредняющего устройства.
Для октавного фильтра В = 0,71/г, для 1/3-октавного фильтра В =0 23 /г, где fc — среднегеометрическая частота фильтра. При одинаковом числе конфигураций измерения в октавных полосах обеспечивают более точные результаты по сравнению с 1 /3- октавными полосами.
7.2 Метод интегрированной импульсной переходной характеристики
Теоретически интегрированная импульсная переходная характеристика соответствует усреднению бесконечного числа кривых спада от прерываемых импульсных возбуждений [11]. Для практической оценки неопределенности измерения при использовании метода импульсной переходной характеристики можно считать, что она имеет такую же величину, как и для метода прерываемого шума при усреднениях в каждой измерительной конфигурации. Однако для повышения статистической точности измерений не требуется дополнительного усреднения в каждой измерительной конфигурации.
7.3 Ограничения, обусловленные фильтром и детектором
При малых значениях времени реверберации кривая спада может искажаться фильтром и детектором. Используя последовательный регрессионный анализ, нижние пределы надежности результатов можно оценить по формулам:
ВТ > 16, (6)
Т > 2Tdet, (7)
где В — ширина полосы фильтра, Гц;
15
ГОСТ РИСО 3382-1-2013
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0— 2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК358 «Акустика»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 05 декабря 2013 г. № 2171-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 3382-1:2009 «Акустика. Измерение акустических параметров помещений. Часть 1. Зрительные залы» (ISO 3382-1:2009, Acoustics — Measurement of room acoustic parameters-Part 1: Performance spaces).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок-в ежемесячно издаваемых информационных указателях <гНациональные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваекюм информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
©Станда ртинф орм, 2013
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ Р ИСО 3382-1-2013
Г — измеренное время реверберации, с;
Tdet — по сто янн ая вре мен и уср едняюще го дете кг ора, с.
8 Пространственное усреднение
Результаты измерений, полученные для некоторой области расположения источника звука и микрофона, могут быть объединены как для определенных частей помещения, так и помещения в целом для получения пространственно усредненных величин. Такое пространственное усреднение должно выполняться арифметическим усреднением времен реверберации. Пространственное среднее получают как среднее времен реверберации для всех независимых сочетаний положений источника и микрофона. Для оценки точности времени реверберации и его пространственного изменения может быть оценено стандартное отклонение (см. также А.4).
9 Представление результатов
9.1 Таблицы и графики
Полученные оценки времени реверберации должны быть представлены как в виде таблиц, так и в виде графиков в зависимости от частоты измерений.
Точки на графиках должны быть соединены отрезками прямых линий. По абсциссе следует отображать частоту в логарифмическом масштабе 1,5 см/окгава, по ординате — время в линейном масштабе 2,5 см/с или в логарифмическом масштабе 10 см/декада. По оси частот следует отметить среднегеометрические частоты октавных полос в соответствии с МЭК61260.
График среднего времени реверберации T30mld может быть рассчитан путем усреднения значений Г30 в октавных полосах от 500 до 1000 Гц. Аналогично поступают при расчете T20mid. Альтернативно рассчитывают среднее по шести 1/3-октавным полосам в диапазоне от 400 до 1250 Гц.
9.2 Протокол испытаний
Протокол испытаний должен содержать следующую инф ормацию:
a) ссылку на настоящий стандарт;
b) наименование и место расположения испытуемого помещения;
ГОСТРИСО 3382-1-2013
c) эскиз плана помещения с указанием масштаба;
d) объем помещения (если оно не имеет сложных ограждающих поверхностей) с пояснениям способа определения объема;

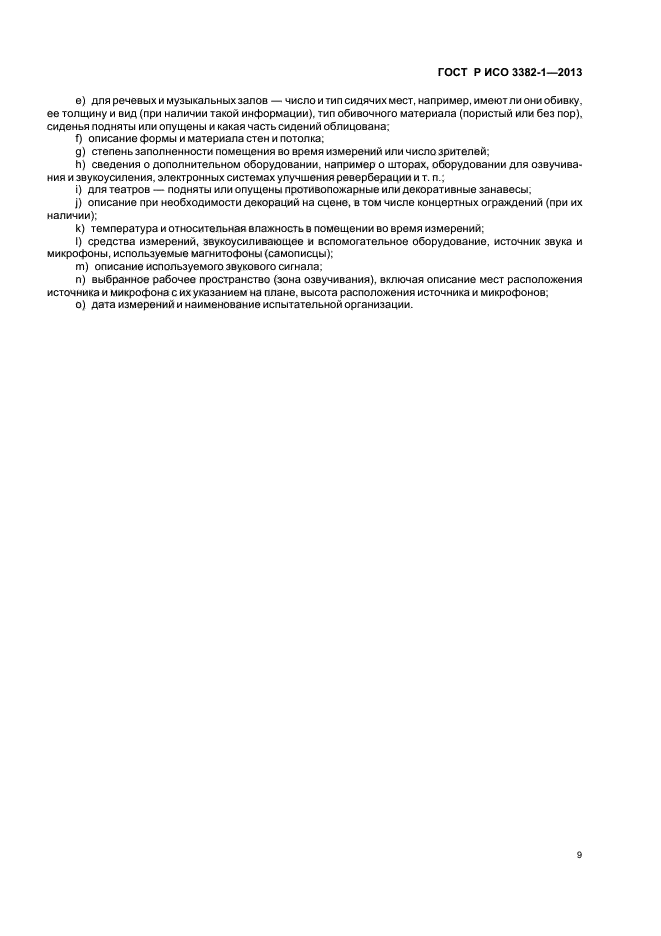

e) для речевых и музыкальных залов — число и тип сидячих мест, например, имеют ли они обивку, ее толщину и вид (при наличии такой информации), тип обивочного материала (пористый или без пор) сидения подняты или опущены и какая часть сидений облицована;
f) описание формы и материала стен и потолка;
д) степень заполненности помещения во время измерений или число зрителей;
h) сведения о дополнительном оборудовании, например, о шторах, оборудовании для озвучивания и звукоусиления, электронных системах улучшения реверберации и т. п.;
i) для театров — подняты или опущены противопожарные или декоративные занавесы;
j) описание при необходимости декораций на сцене, в том числе концертных ограждений (при их наличии);
к) температура и относительная влажность в помещении во время измерений;
I) средства измерений, звукоусиливающее и вспомогательное оборудование, ист очник звука и микрофоны, используемые магнитофоны (самописцы);
т) описание используемого звукового сигнала;
п) выбранное рабочее пространство (зона озвучивания), включая описание мест расположения источника и микрофона с их указанием на плане, высота расположения источника и микрофонов;
о) дата измерений и наименование испытательной организации.
17
ГОСТ Р ИСО 3382-1-2013

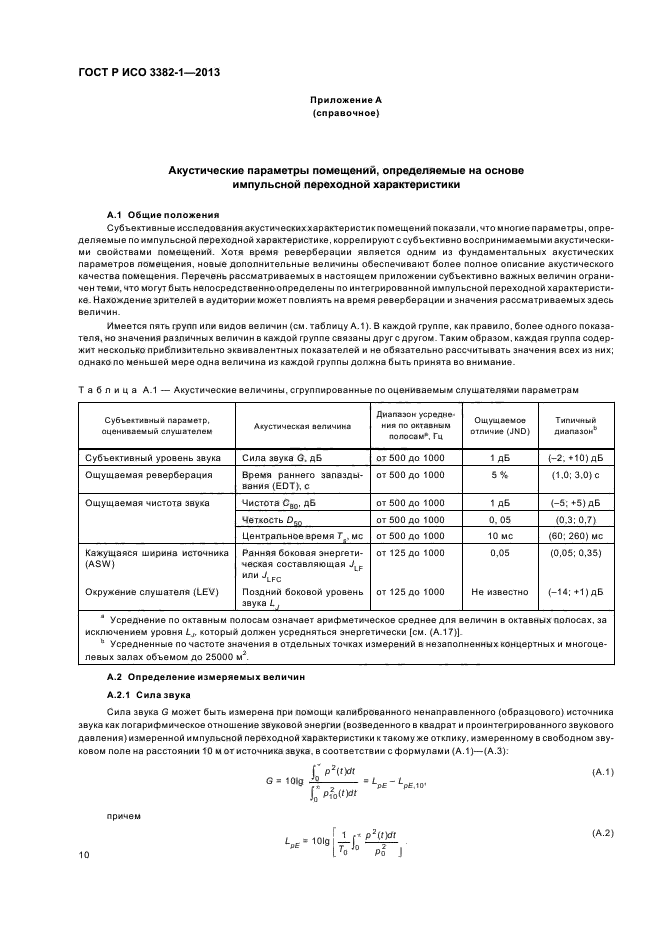

Приложение А (справочное)
Акустические параметры помещений, определяемые на основе импульсной
переходной характеристики
А.1 Общие положения
Субъективные исследования акустических характеристик помещений показали, что многие параметры, определяемые по импульсной переходной характеристике, коррелируют с субъективно воспринимаемыми акустическими свойствами помещений. Хотя время реверберации является одним из фундаментальных акустических параметров помещения, новые дополнительные величины обеспечивают более полное описание акустического качества помещения. Перечень рассматриваемых в настоящем приложении субъективно важных величин ограничен теми, что могут быть непосредственно определены по интегрированной импульсной переходной характеристике. Нахождение зрителей в аудитории может повлиять на время реверберации и значения рассматриваемых здесь величин.
Имеется пять групп или видов величин (см. таблицу А.1). В каждой группе, как правило, более одного показателя, но значения различных величин в каждой группе связаны друг с другом. Таким образом, каждая группа содержит несколько приблизительно эквивалентных показателей и не обязательно рассчитывать значения всех из них; однако по меньшей мере одна величина из каждой группы должна быть принята во внимание.
Таблица А.1 — Акустические величины, сгруппированные по оцениваемым слушателями параметрам
|
Субъективный параметр, оцениваемый слушателем |
Акустическая величина |
Диапазон усреднения по октавным полосам». Гц |
Ощущаемое отличие (JND) |
Типичный диапазонь |
|
Субъективный уровень звука |
Сипа звука G, ДБ |
от 500 до 1000 |
1 ДБ |
(-2; +10) дБ |
|
Ощущаемая реверберация |
Время раннего запаздывания (EDT), с |
от 500 до 1000 |
5% |
(1,0; 3,0) с |
|
Ощущаемая |
Чистота См, дБ |
от 500 до 1000 |
1 ДБ |
(-5; +5) дБ |
|
чистота звука |
Четкость |
от 500 до 1000 |
0, 05 |
(0,3; 0,7) |
|
Центральное время Ts, мс |
от 500 до 1000 |
10 мс |
(60; 260) мс |
18
ГОСТРИСО 3382-1-2013
|
Окончание таблицы А.1 |
||||||||||||
|
||||||||||||
|
А.2 Определение измеряемых величин |
||||||||||||
А.2.1 Сила звука
Сила звука G может быть измерена при помощи калиброванного ненаправленного (образцового) источника звука как логарифмическое отношение звуковой энергии (возведенного в квадрат и проинтегрированного звукового давления) измеренной импульсной переходной характеристики к такому же отклику, измеренному в свободном звуковом поле на расстоянии 10 м от источника звука, в соответствии с ф ормулами (А1) — (АЗ):
с = ШэЙЙ^ = ^-^’10‘ (А1)
причем
^ = 10Ц£С^]. (А.2)
(А-3)

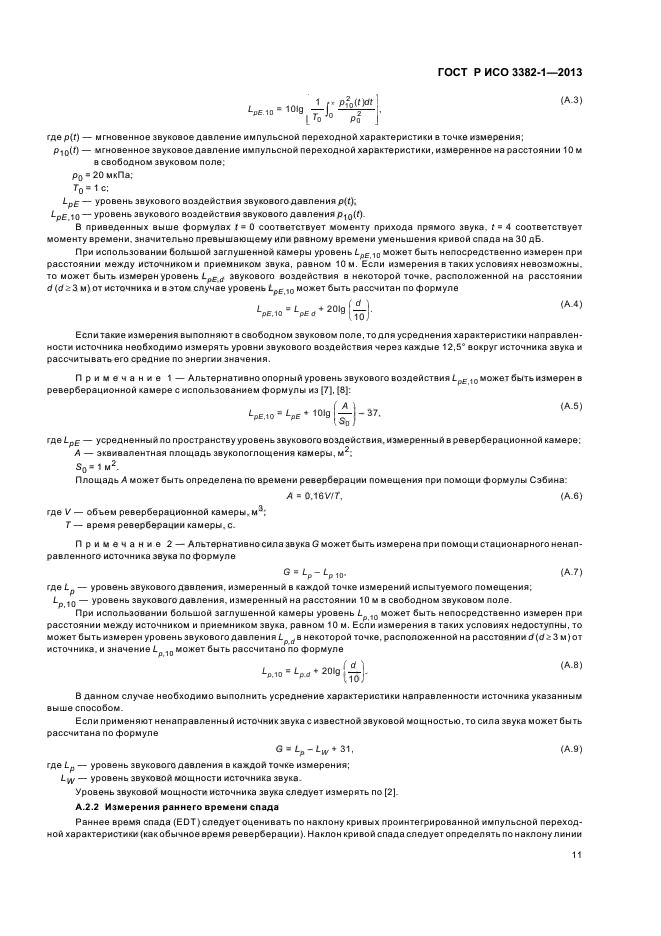

где p(t) — мгновенное звуковое давление импульсной переходной характеристики в точке измерения;
Рю(0 — мгновенное звуковое давление импульсной переходной характеристики, измеренное на расстоянии 10 м в свободном звуковом поле; р0 = 20 мкПа;
Г0 = 1 с;
ГОСТ Р ИСО 3382-1-2013
Lpe — уровень звукового воздействия звукового давления p(t);
Lps,to ~ уровень звукового воздействия звукового давления рю(0
В приведенных выше формулах t = 0 соответствует моменту прихода прямого звука, t = со соответствует моменту времени, значительно превышающему или равному времени уменьшения кривой спада на 30 дБ.
При использовании большой заглушенной камеры уровень 1рБдо может быть непосредственно измерен при расстоянии между источником и приемником звука, равном 10 м. Если измерения в таких условиях невозможны, то может быть измерен уровень LpEid звукового воздействия в некоторой точке, расположенной на расстоянии d {d. £ 3 м) от источника и в этом случае уровень LpBдо может быть рассчитан по формуле
Lps.i о = 1рвл + 20 lg (—). (А.4)
Если такие измерения выполняют в свободном звуковом поле, то для усреднения характеристики направленности источника необходимо измерять уровни звукового воздействия через каждые 12,5° вокруг источника звука и рассчитывать его средние по энергии значения.
Примечание 1 — Альтернативно опорный уровень звукового воздействия LpS/l0 может быть измерен в реверберационной камере с использованием формулы из (7). [8]:
tp,.lo = tplr+101g(i)-371 (А. 5)
где LpS — усредненный по пространству уровень звукового воздействия, измеренный в реверберационной камере;
А -зквивалентная площадь звукопоглощения камеры, м2;
50 = 1 м2.
Площадь А может быть определена по времени реверберации помещения при помощи формулы Сэбина:
А = 0.16V/T, (А.6)
где V — объем реверберационной камеры, м3;
т — время реверберации камеры, с.
Примечание 2 — Альтернативно сила звука с может быть измерена при помощи стационарного ненаправленного источника звука по формуле
G=LP-LP> ю, (А.7)
где 1Р -уровень звукового давления, измеренный в каждой тсмке измерений испытуемого помещения;
ГОСТРИСО 3382-1-2013
LP,i о — уровень звуков ого давления, измеренный на расстоянии 10 м в свободном звуковом поле.
При использовании большой заглушенной камеры уровень Lp/10 может быть непосредственно измерен при расстоянии между источником и приемником звука, равном 10 м. Если измерения в таких условиях недоступны, то может быть измерен уровень звукового давления LPld в некоторой точке, расположенной на расстоянии d (d £ 3 м) от источника, и значение 1рЛ0 может быть рассчитано по формуле
(А.8)
В данном случае необходимо выполнить усреднение характеристики направленности источника указанным выше способом.
Если применяют ненаправленный источник звука с известной звуковой мощностью, то сила звука может быть рассчитана по формуле
(А.9)
G — Lp — L\v + 31,
где Lp — уровень звукового давления в каждой точке измерения;
Uv — уровень звуковой мощности источника звука.
Уровень звуковой мощн
