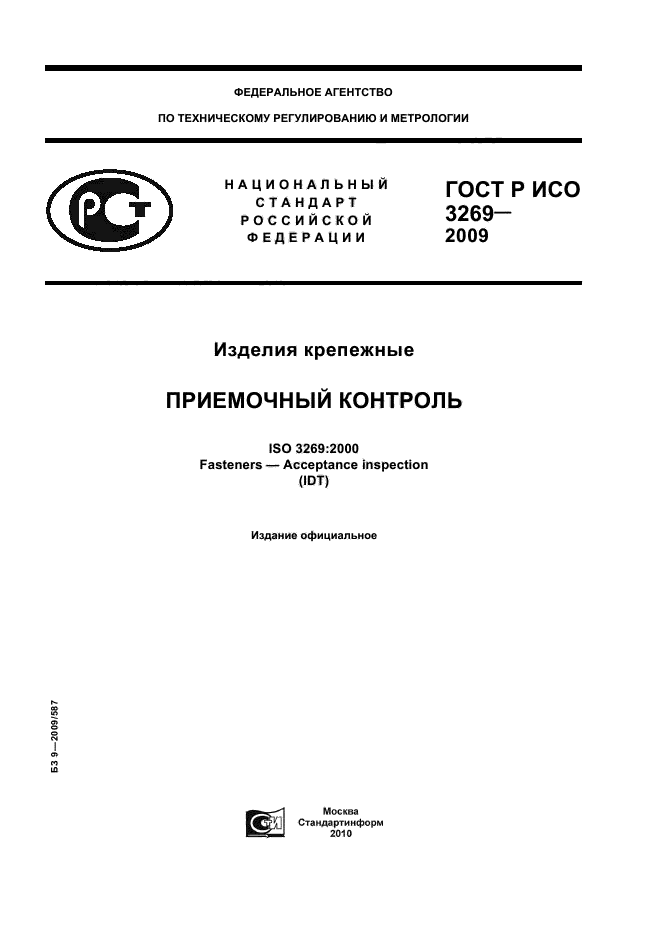

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
НАЦИОНАЛЬНЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
ГОСТ Р исо 3269— 2009 |
Изделия крепежные ПРИЕМОЧНЫЙ КОНТРОЛЬ
ISO 3269:2000 Fasteners — Acceptance inspection (IDT)
Издание официальное
К
8
2
8
I
Ш
|
Москва Стамдартинформ 2010 |
ГОСТ Р ИСО 3269-2009

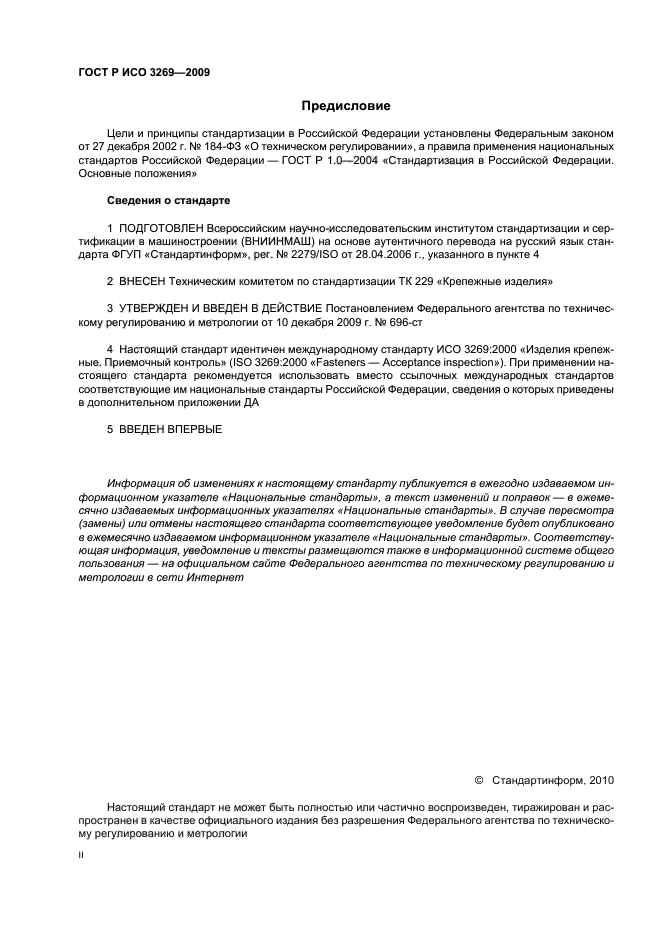

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) на основе аутентичного перевода на русский язык стандарта ФГУП «Стандартинформ», per. Np 2279/ISO от 28.04.2006 г., указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Федерального агентства по техническому регулированию и метрологии от 10 декабря 2009 г. № 696-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 3269:2000 «Изделия крепежные. Приемочный контроль» (ISO 3269:2000 «Fasteners — Acceptance inspection»). При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ. 2010
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ГОСТ Р ИСО 3269-2009

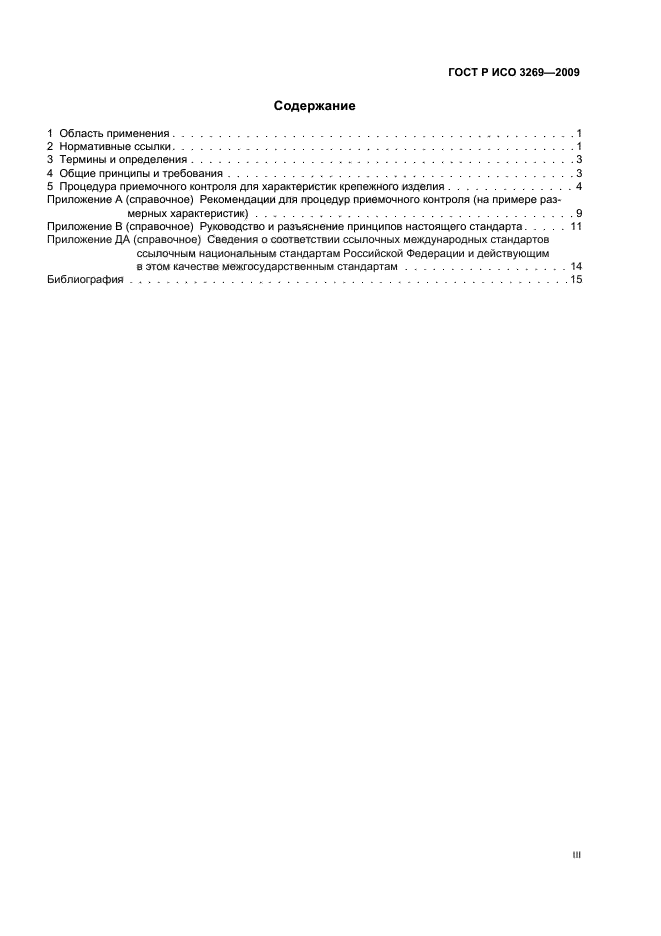

Содержание
1 Область применения……………………………………..1
2 Нормативные ссылки……………………………………..1
3 Термины и определения……………………………………3
4 Общие принципы и требования………………………………..3
5 Процедура приемочного контроля для характеристик крепежного изделия…………..4
Приложение А (справочное) Рекомендации для процедур приемочного контроля (на примере размерных характеристик)……………………………..9

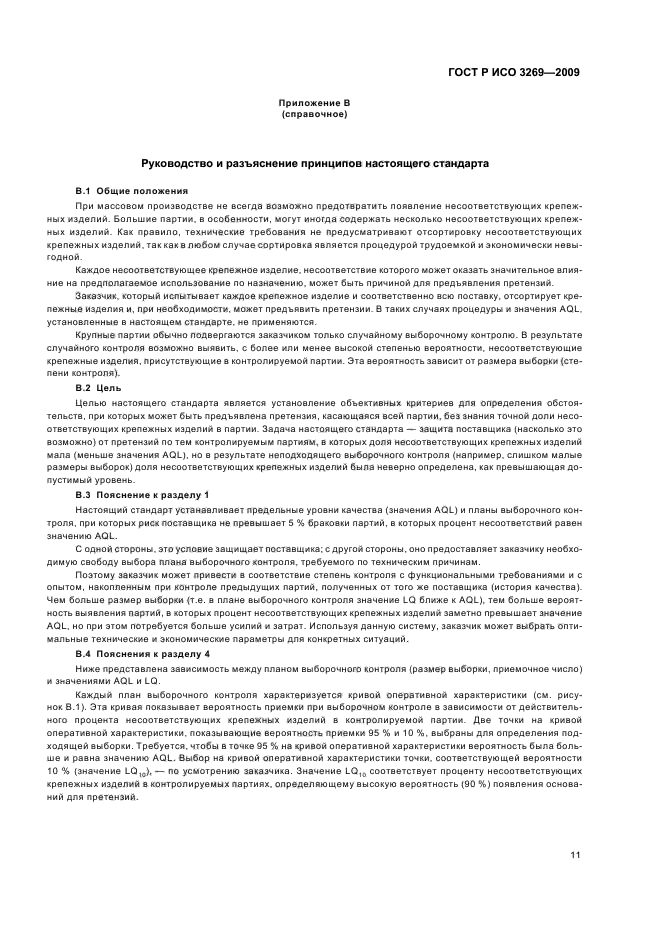

Приложение В (справочное) Руководство и разъяснение принципов настоящего стандарта…..11

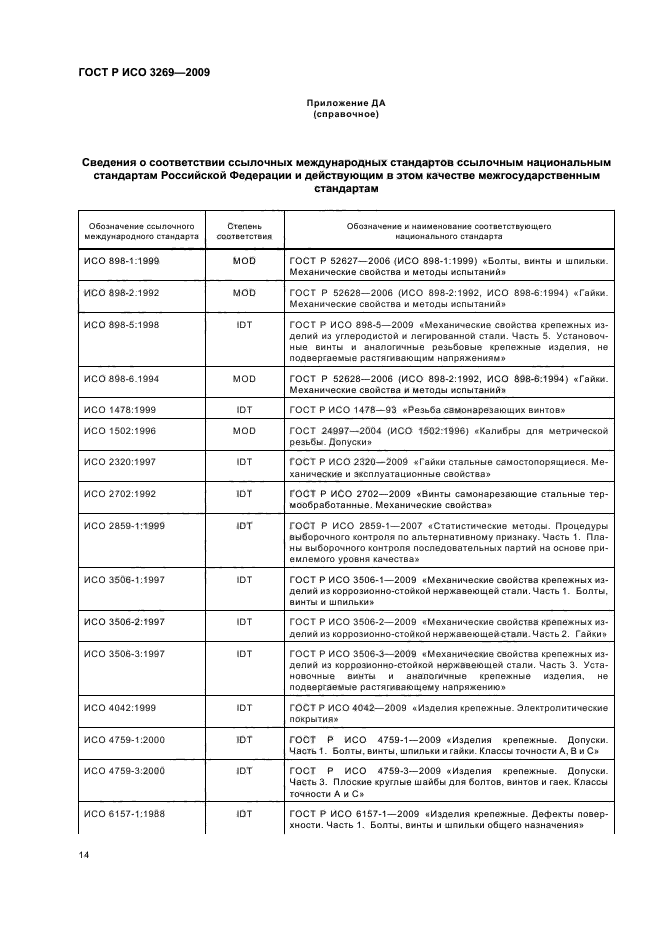

Приложение ДА (справочное) Сведения о соответствии ссыпочных международных стандартов ссылочным национальным стандартам Российской Федерации и действующим
в этом качестве межгосударственным стандартам………………14

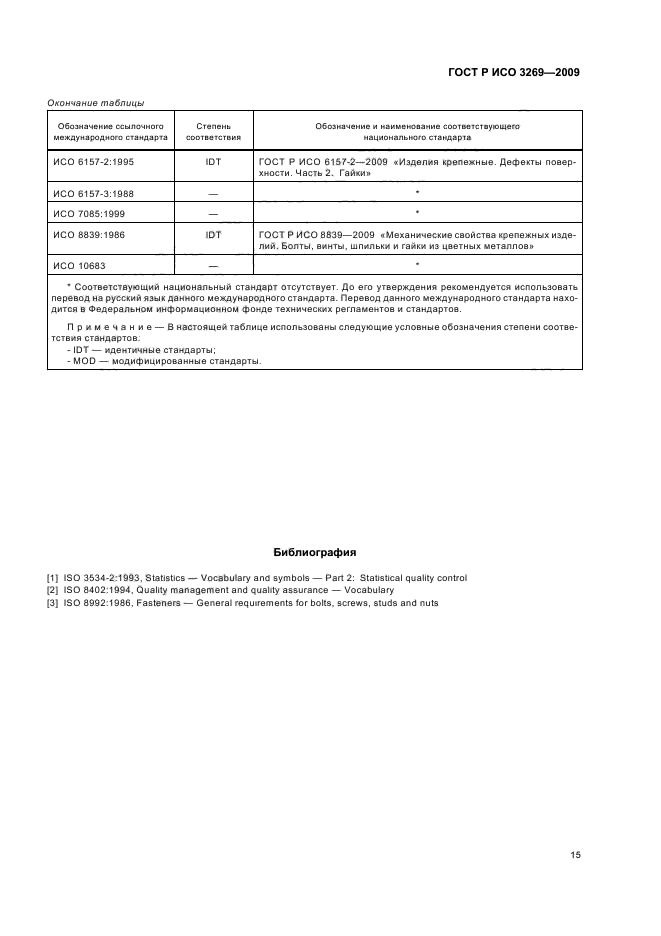

Библиография…………………………………………15
in
ГОСТ Р ИСО 3269-2009

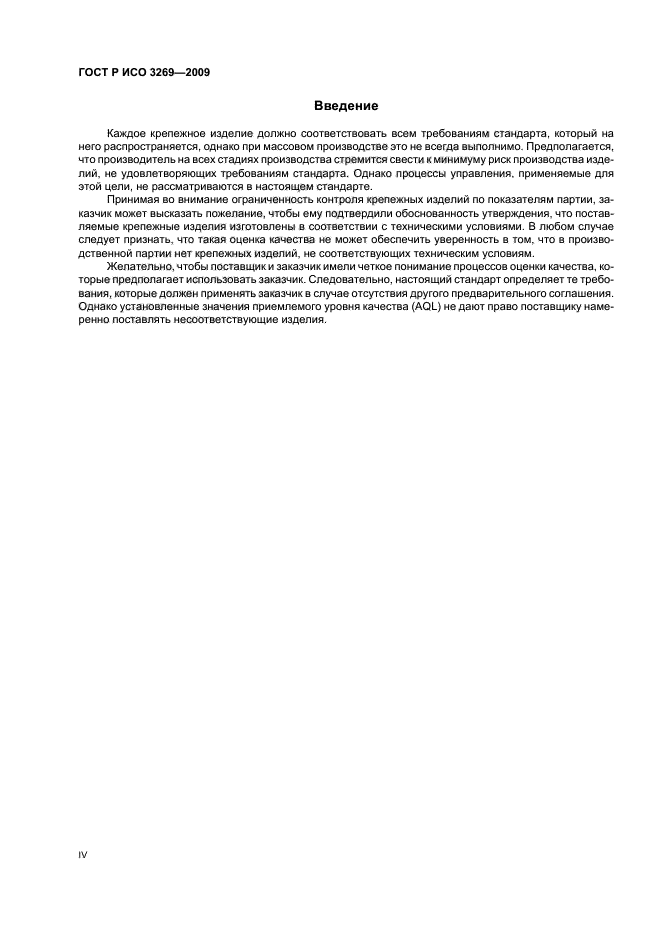

Введение
Каждое крепежное изделие должно соответствовать всем требованиям стандарта, который на него распространяется, однако при массовом производстве это не всегда выполнимо. Предполагается, что производитель на всех стадиях производства стремится свести к минимуму риск производства изделий, не удовлетворяющих требованиям стандарта. Однако процессы управления, применяемые для этой цели, не рассматриваются в настоящем стандарте.
Принимая во внимание ограниченность контроля крепежных изделий по показателям партии, заказчик может высказать пожелание, чтобы ему подтвердили обоснованность утверждения, что поставляемые крепежные изделия изготовлены в соответствии с техническими условиями. В любом случав следует признать, что такая оценка качества не может обеспечить уверенность в том. что в производственной партии нет крепежных изделий, не соответствующих техническим условиям.
Желательно, чтобы поставщик и заказчик имели четкое понимание процессов оценки качества, которые предполагает использовать заказчик. Следовательно, настоящий стандарт определяет те требования, которые должен применять заказчик в случае отсутствия другого предварительного соглашения. Однако установленные значения приемлемого уровня качества (AQL) не дают право поставщику намеренно поставлять несоответствующие изделия.
IV
ГОСТ Р ИСО 3269-2009

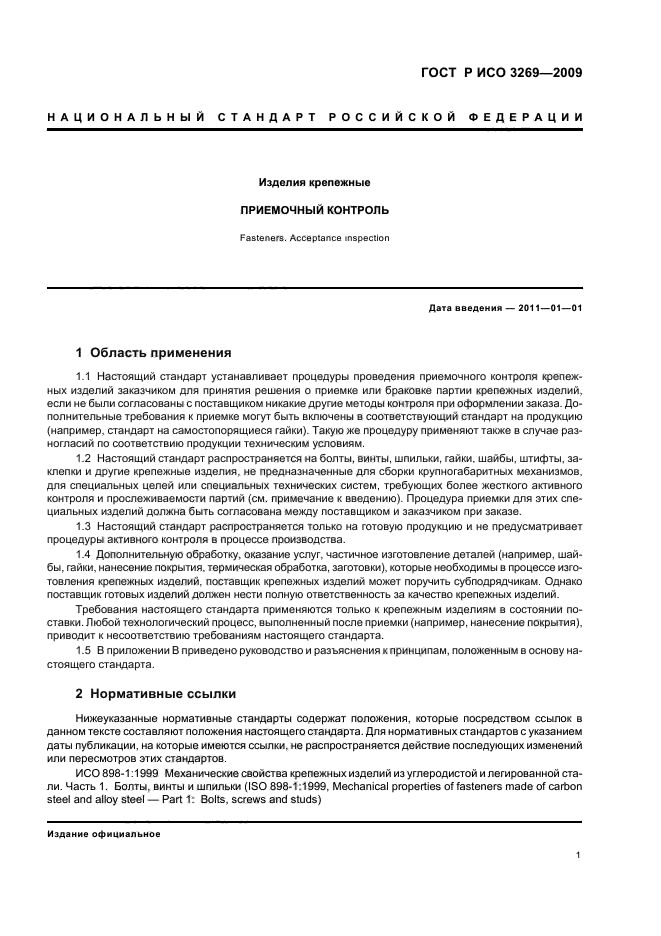

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Изделия крепежные ПРИЕМОЧНЫЙ КОНТРОЛЬ
Fasteners. Acceptance inspection
Дата введения — 2011—01—01
1 Область применения
1.1 Настоящий стандарт устанавливает процедуры проведения приемочного контроля крепежных изделий заказчиком для принятия решения о приемке или браковке партии крепежных изделий, если не были согласованы с поставщиком никакие другие методы контроля при оформлении заказа. Дополнительные требования к приемке могут быть включены в соответствующий стандарт на продукцию (например, стандарт на самостопорящиеся гайки). Такую же процедуру применяют также в случае разногласий по соответствию продукции техническим условиям.
1.2 Настоящий стандарт распространяется на болты, винты, шпильки, гайки, шайбы, штифты, заклепки и другие крепежные изделия, не предназначенные для сборки крупногабаритных механизмов, для специальных целей или специальных технических систем, требующих более жесткого активного контроля и прослеживаемости партий (см. примечание к введению). Процедура приемки для этих специальных изделий должна быть согласована между поставщиком и заказчиком при заказе.
1.3 Настоящий стандарт распространяется только на готовую продукцию и не предусматривает процедуры активного контропя в процессе производства.
1.4 Дополнительную обработку, оказание услуг, частичное изготовление деталей (например, шайбы. гайки, нанесение покрытия, термическая обработка, заготовки), которые необходимы в процессе изготовления крепежных изделий, поставщик крепежных изделий может поручить субподрядчикам. Однако поставщик готовых изделий должен нести полную ответственность за качество крепежных изделий.
Требования настоящего стандарта применяются только к крепежным изделиям в состоянии поставки. Любой технологический процесс, выполненный поспе приемки (например, нанесение покрытия), приводит к несоответствию требованиям настоящего стандарта.
1.5 В приложении В приведено руководство и разъяснения к принципам, положенным в основу настоящего стандарта.
2 Нормативные ссылки
Нижеуказанные нормативные стандарты содержат положения, которые посредством ссылок в данном тексте составляют положения настоящего стандарта. Для нормативных стандартов с указанием даты пубпикации. на которые имеются ссылки, не распространяется действие последующих изменений или пересмотров этих стандартов.
ИСО 898-1:1999 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки (ISO 898-1:1999. Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and studs)
Издание официальное
1

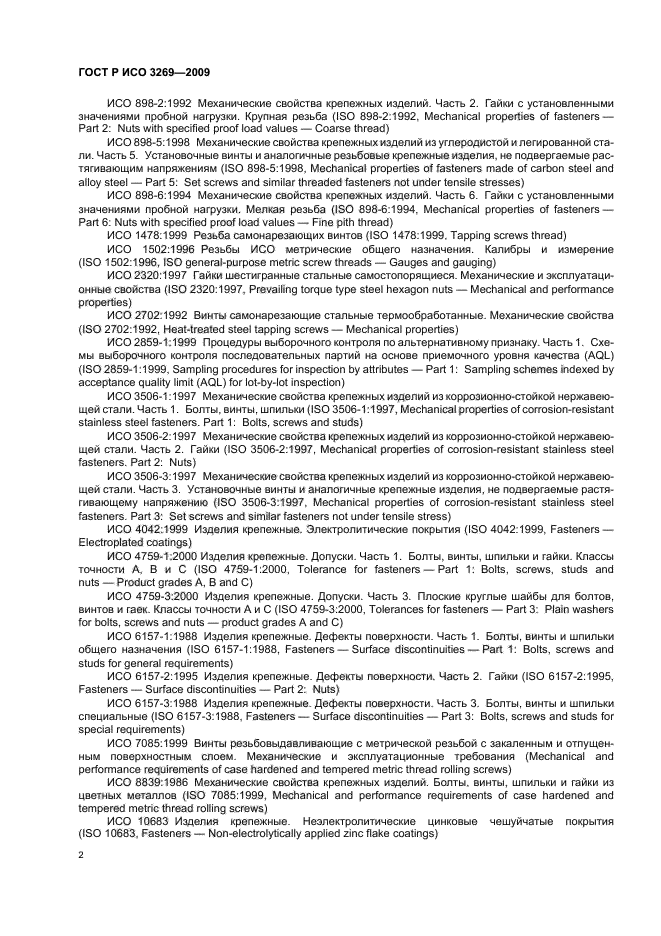

ГОСТ Р ИСО 3269-2009
ИСО 898-2:1992 Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями пробной нагрузки. Крупная резьба (ISO 898-2:1992. Mechanical properties of fasteners — Part 2: Nuts with specified proof load values — Coarse thread)
ИСО 898-5:1998 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 5. Установочные винты и аналогичные резьбовые крепежные изделия, не подвергаемые растягивающим напряжениям (ISO 898-5:1998, Mochanical properties of fasteners made of carbon steel and alloy steel — Part 5: Set screws and similar threaded fasteners not under tensile stresses)
ИСО 898-6:1994 Механические свойства крепежных изделий. Часть 6. Гайки с установленными значениями пробной нагрузки. Мелкая резьба (ISO 898-6:1994. Mechanical properties of fasteners — Part 6: Nuts with specified proof load values — Fine pith thread)
ИСО 1478:1999 Резьба самонарезающих винтов (ISO 1478:1999. Tapping screws thread)
ИСО 1502:1996 Резьбы ИСО метрические общего назначения. Калибры и измерение (ISO 1502:1996, ISO general-purpose metric screw threads — Gauges and gauging)
ИСО 2320:1997 Гайки шестигранные стальные самостопорящиеся. Механические и эксплуатационные свойства (ISO 2320:1997, Prevailing torque type steel hexagon nuts — Mechanical and performance properties)
ИСО 2702:1992 Винты самонарезающие стальные термообработанные. Механические свойства (ISO 2702:1992, Heat-treated steel tapping screws — Mechanical properties)
ИСО 2859-1:1999 Процедуры выборочного контроля no альтернативному признаку. Часть 1. Схемы выборочного контроля последовательных партий на основе приемочного уровня качества (AQL) (ISO 2859-1:1999, Sampling procedures for inspection by attributes — Part 1: Sampling schemes indexed by acceptance quality limit (AQL) for lot-by-lot inspection)
ИСО 3506-1:1997 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты, шпильки (ISO 3506-1:1997, Mechanical properties of corrosion-resistant stainless steel fasteners. Part 1: Bolts, screws and studs)
ИСО 3506-2:1997 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 2. Гайки (ISO 3506-2:1997, Mechanical properties of corrosion-resistant stainless steel fasteners. Part 2: Nuts)
ИСО 3506-3:1997 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 3. Установочные винты и аналогичные крепежные изделия, не подвергаемые растягивающему напряжению (ISO 3506-3:1997. Mechanical properties of corrosion-resistant stainless steel fasteners. Part 3: Set screws and similar fasteners not under tensile stress)
ИСО 4042:1999 Изделия крепежные. Электролитические покрытия (ISO 4042:1999, Fasteners — Electroplated coatings)
ИСО 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С (ISO 4759-1:2000, Tolerance for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A. В and C)
ИСО 4759-3:2000 Изделия крепежные. Допуски. Часть 3. Плоские круглые шайбы для болтов, винтов и гаек. Классы точности А и С (ISO 4759-3:2000. Tolerances for fasteners — Part 3: Plain washers for bolts, screws and nuts — product grades A and C)
ИСО 6157-1:1988 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (ISO 6157-1:1988. Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements)
ИСО 6157-2:1995 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки (ISO 6157-2:1995. Fasteners — Surface discontinuities — Part 2: Nuts)
ИСО 6157-3:1988 Изделия крепежные. Дефекты поверхности. Часть 3. Бопты. винты и шпильки специальные (ISO 6157-3:1988. Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements)
ИСО 7085:1999 Винты резьбовыдавливающие с метрической резьбой с закаленным и отпущенным поверхностным слоем. Механические и эксплуатационные требования (Mechanical and performance requirements of case hardened and tempered metric thread rolling screws)
ИСО 8839:1986 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов (ISO 7085:1999, Mechanical and performance requirements of case hardened and tempered metric thread rolling screws)
ИСО 10683 Изделия крепежные. Неэлектролитические цинковые чешуйчатые покрытия (ISO 10683. Fasteners — Non-electrolytically applied zinc flake coatings)
2
ГОСТ Р ИСО 3269-2009

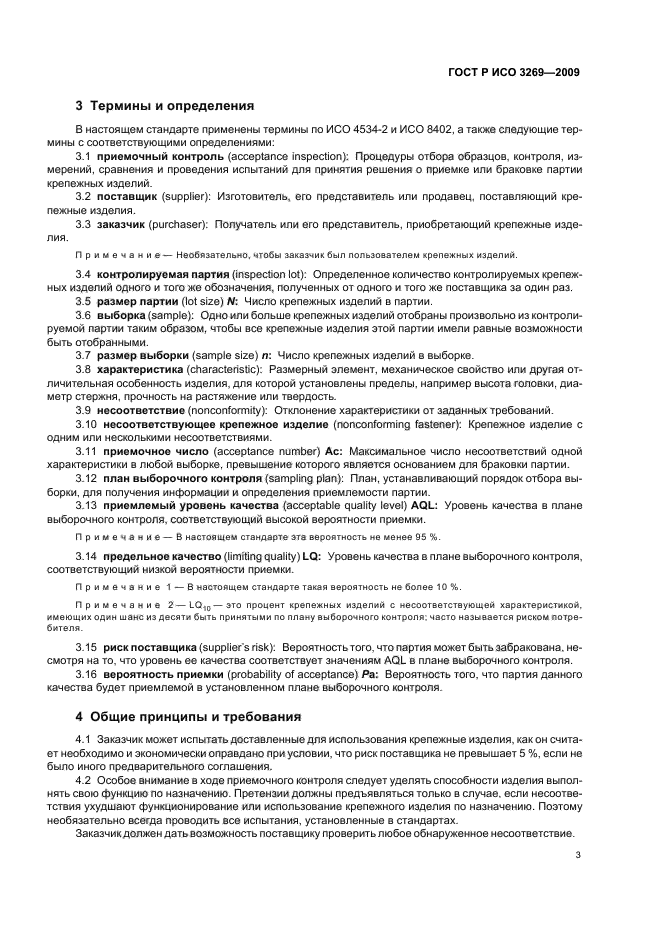

3 Термины и определения
В настоящем стандарте применены термины по ИСО 4534-2 и ИСО 8402, а также следующие термины с соответствующими определениями:
3.1 приемочный контроль (acceptance inspection): Процедуры отбора образцов, контроля, измерений. сравнения и проведения испытаний для принятия решения о приемке или браковке партии крепежных издепий.
3.2 поставщик (supplier): Изготовитель, его представитель или продавец, поставляющий крепежные изделия.
3.3 заказчик (purchaser): Получатель или его представитель, приобретающий крепежные изделия.
Примечание — Необязательно, чтобы заказчик был пользователем крепежных изделий.
3.4 контролируемая партия (inspection lot): Определенное количество контролируемых крепежных издепий одного и того же обозначения, полученных от одного и того же поставщика за один раз.
3.5 размер партии (lot size) N: Число крепежных издепий в партии.
3.6 выборка (sample): Одно или больше крепежных изделий отобраны произвольно из контролируемой партии таким образом, чтобы все крепежные издепия этой партии имели равные возможности быть отобранными.
3.7 размер выборки (sample size) л: Число крепежных изделий в выборке.
3.8 характеристика (characteristic): Размерный элемент, механическое свойство или другая отличительная особенность изделия, для которой установлены пределы, например высота головки, диаметр стержня, прочность на растяжение ипи твердость.
3.9 несоответствие (nonconformity): Отклонение характеристики от заданных требований.
3.10 несоответствующее крепежное изделие (nonconforming fastener): Крепежное изделие с одним или несколькими несоответствиями.
3.11 приемочное число (acceptance number) Ас: Максимальное число несоответствий одной характеристики в любой выборке, превышение которого является основанием для браковки партии.
3.12 план выборочного контроля (sampling plan): План, устанавливающий порядок отбора выборки, для получения информации и определения приемлемости партии.
3.13 приемлемый уровень качества (acceptable quality level) AQL: Уровень качества в плане выборочного контроля, соответствующий высокой вероятности приемки.
Примечание—В настоящем стандарте эта вероятность не менее 95 %.
3.14 предельное качество (limiting quality) LQ: Уровень качества в ппане выборочного контроля, соответствующий низкой вероятности приемки.
Примечание 1—В настоящем стандарте такая вероятность не бопее 10 %.
Примечание 2— LO,0— это процент крепежных издепий с несоответствующей характеристикой, имеющих один шанс из десяти быть принятыми по плану выборочного контроля, часто называется риском потребителя.
3.15 риск поставщика (supplier’s risk): Вероятность того, что партия может быть забракована, несмотря на то, что уровень ее качества соответствует значениям AQL в плане выборочного контроля.
3.16 вероятность приемки (probability of acceptance) Ра: Вероятность того, что партия данного качества будет приемлемой в установленном плане выборочного контроля.
4 Общие принципы и требования
4.1 Заказчик может испытать доставленные для использования крепежные издепия, как он считает необходимо и экономически оправдано при условии, что риск поставщика не превышает 5 %, если не было иного предварительного соглашения.
4.2 Особое внимание в ходе приемочного контроля следует уделять способности издепия выполнять свою функцию по назначению. Претензии должны предъявляться только в случае, если несоответствия ухудшают функционирование или использование крепежного изделия по назначению. Поэтому необязательно всегда проводить все испытания, установленные в стандартах.
Заказчик должен дать возможность поставщику проверить любое обнаруженное несоответствие.

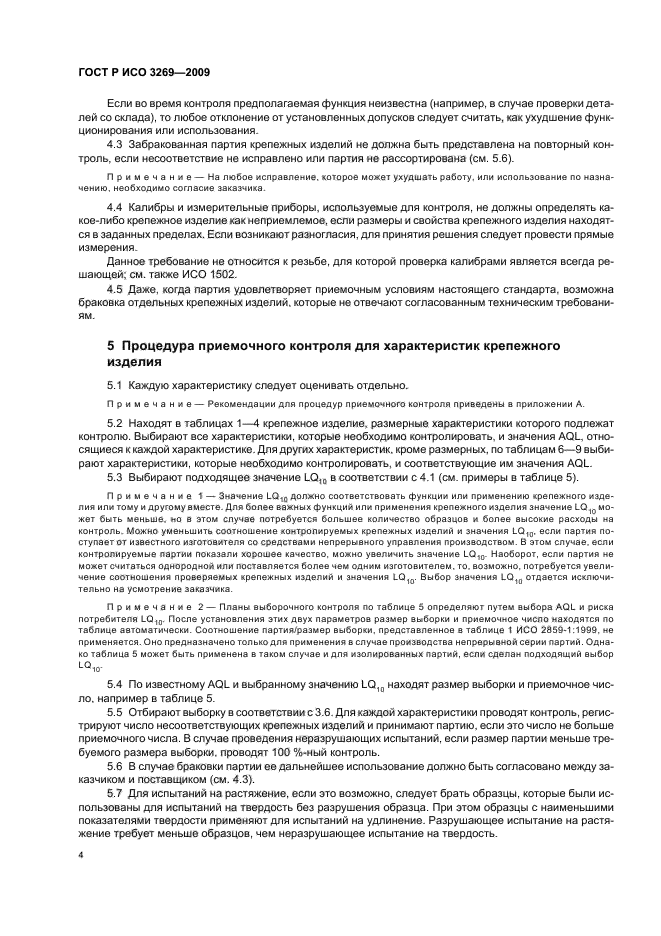

ГОСТ Р ИСО 3269-2009
Если во время контроля предполагаемая функция неизвестна (например, в случае проверки деталей со склада), то любое отклонение от установленных допусков следует считать, как ухудшение функционирования или использования.
4.3 Забракованная партия крепежных изделий не должна быть представпена на повторный контроль, если несоответствие не исправлено или партия не рассортирована (см. 5.6).
Примечание — На любое исправление, которое может ухудшать работу, или использование по назначению. необходимо согласие заказчика.
4.4 Калибры и измерительные приборы, испопьзуемые для контроля, не должны определять какое-либо крепежное изделие как неприемлемое, если размеры и свойства крепежного изделия находятся в заданных пределах. Если возникают разногласия, для принятия решения следует провести прямые измерения.
Данное требование не относится к резьбе, для которой проверка калибрами является всегда решающей; см. также ИСО 1502.
4.5 Даже, когда партия удовлетворяет приемочным условиям настоящего стандарта, возможна браковка отдельных крепежных изделий, которые не отвечают согласованным техническим требованиям.
5 Процедура приемочного контропя дпя характеристик крепежного издепия
5.1 Каждую характеристику следует оценивать отдельно.
Примечание — Рекомендации для процедур приемочного контроля приведены а приложении А.
5.2 Находят в таблицах 1—4 крепежное издепие. размерные характеристики которого подлежат контролю. Выбирают все характеристики, которые необходимо контролировать, и значения AQL, относящиеся к каждой характеристике. Для других характеристик, кроме размерных, по таблицам 6—9 выбирают характеристики, которые необходимо контролировать, и соответствующие им значения AQL.
5.3 Выбирают подходящее значение LQ10 в соответствии с 4.1 (см. примеры в табпице 5).
Примечание 1 — Значение LQ,0 должно соответствовать функции или применению крепежного изделия или тому и другому вместе. Для более важных функций или применения крепежного изделия значение LQ)0 может быть меньше, но в этом случае потребуется большее количество образцов и более высокие расходы на контроль. Можно уменьшить соотношение контролируемых крепежных изделий и значения LQ10. если партия поступает от известного изготовителя со средствами непрерывного управления производством. В этом случае, если контролируемые партии показали хорошее качество, можно увеличить значение LQ10. Наоборот, если партия не может считаться однородной или поставляется более чем одним изготовителем, то. возможно, потребуется увепи-чение соотношения проверяемых крепежных изделий и значения LQ1q. Выбор значения LQ10 отдается исключительно на усмотрение заказчика.
Примечание 2 — Планы выборочного контроля по таблице 5 определяют путем выбора AQL и риска потребителя LQ10. После установления этих двух параметров размер выборки и приемочное число находятся по таблице автоматически. Соотношение партия/размер выборки, представленное в таблице 1 ИСО 2859-1:1999. не применяется. Оно предназначено только для применения в случае производства непрерывной серии партий. Однако таблица 5 может быть применена в таком случае и для изолированных партий, если сделан подходящий выбор
LO,o-
5.4 По известному AQL и выбранному значению LQ10 находят размер выборки и приемочное число. например в таблице 5.
5.5 Отбирают выборку в соответствии с 3.6. Для каждой характеристики проводят контроль, регистрируют число несоответствующих крепежных изделий и принимают партию, если это число не больше приемочного числа. В случае проведения неразрушающих испытаний, если размер партии меньше требуемого размера выборки, проводят 100 %-ный контроль.
5.6 В случае браковки партии ее дапьнейшее использование должно быть согласовано между заказчиком и поставщиком (см. 4.3).
5.7 Для испытаний на растяжение, еспи это возможно, следует брать образцы, которые были использованы для испытаний на твердость без разрушения образца. При этом образцы с наименьшими показателями твердости применяют для испытаний на удлинение. Разрушающее испытание на растяжение требует меньше образцов, чем неразрушающее испытание на твердость.
4

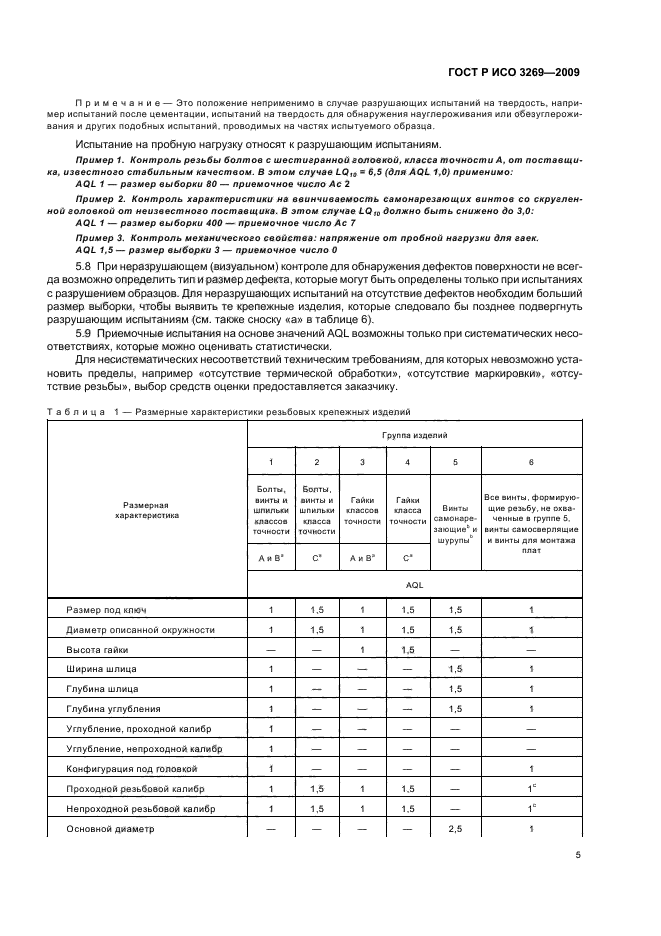

ГОСТ Р ИСО 3269-2009
Примечание — Это положение неприменимо в случае разрушающих испытаний на твердость, например испытаний после цементации, испытаний на твердость для обнаружения науглероживания или обезуглероживания и других подобных испытаний, проводимых на частях испытуемого образца.
Испытание на пробную нагрузку относят к разрушающим испытаниям.
Пример 1. Контроль резьбы болтов с шестигранной головкой, класса точности А. от поставщика. известного стабильным качеством. В этом случае LQtt ■ 6.5 (для AQL 1,0) применимо:
AQL 1 — размер выборки 80 — приемочное число Ас 2
Пример 2. Контроль характеристики на ввинчиваемость самонарезающих винтов со скругленной головкой от неизвестного поставщика. В этом случае LQ,0 должно быть снижено до 3.0:
AQL 1 — размер выборки 400 — приемочное число Ас 7
Пример 3. Контроль механического свойства: напряжение от пробной нагрузки для гаек.
AQL 1.5 — размер выборки 3 — приемочное число О
5.8 При неразрушающем (визуальном) контроле для обнаружения дефектов поверхности не всегда возможно определить тип и размер дефекта, которые могут быть определены только при испытаниях с разрушением образцов. Для неразрушающих испытаний на отсутствие дефектов необходим больший размер выборки, чтобы выявить те крепежные издепия, которые следовало бы позднее подвергнуть разрушающим испытаниям (см. также сноску «а» в табпице 6).
5.9 Приемочные испытания на основе значений AQL возможны только при систематических несоответствиях. которые можно оценивать статистически.
Дпя несистематических несоответствий техническим требованиям, для которых невозможно установить пределы, например «отсутствие термической обработки», «отсутствие маркировки», «отсутствие резьбы», выбор средств оценки предоставляется заказчику.
|
Таблица 1— Размерные характеристики резьбовых крепежных изделий |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5
ГОСТ Р ИСО 3269-2009
|

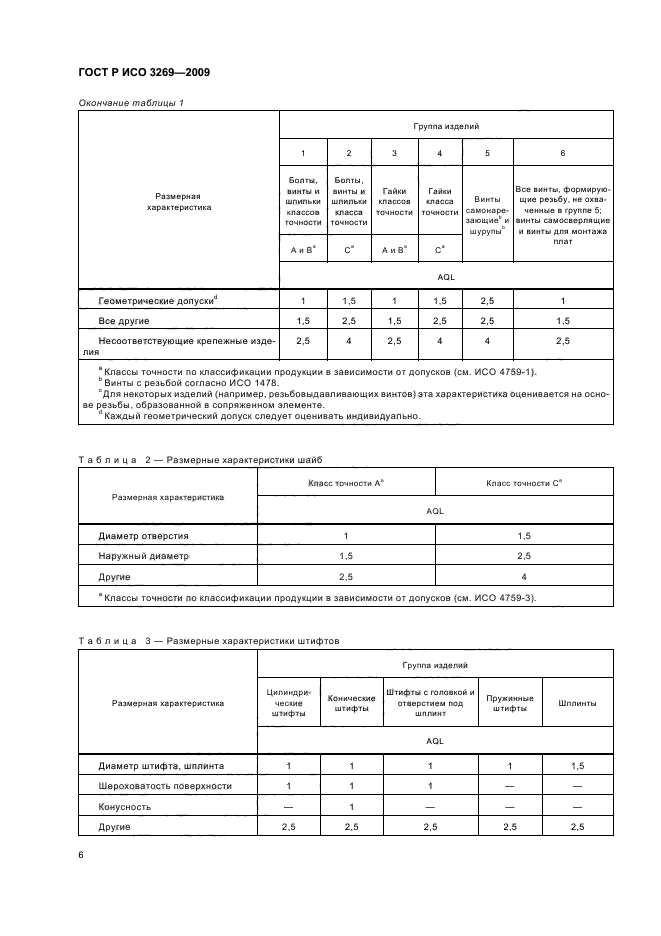

Окончание таблицы 1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Таблица 2 — Размерные характеристики шайб |
|||||||||||||||||
|
|||||||||||||||||
|
Таблица 3 — Размерные характеристики штифтов |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
6
ГОСТ Р ИСО 3269-2009
|

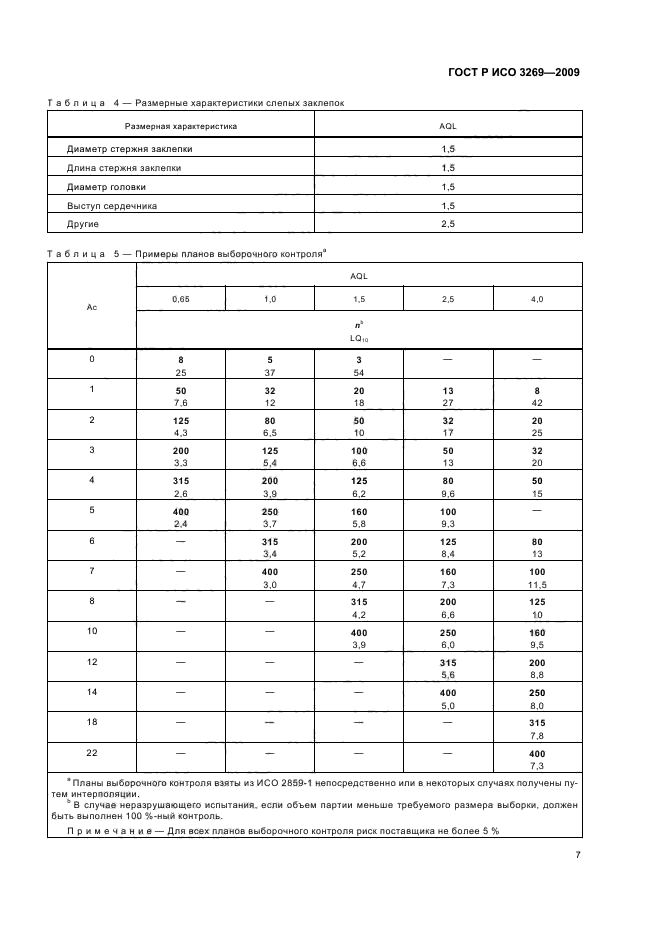

Таблица 4 — Размерные характеристики слепых заклепок |
||||||||||||
|
|
Таблица 5 — Примеры планов выборочного контроля» |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7
ГОСТ Р ИСО 3269-2009
|

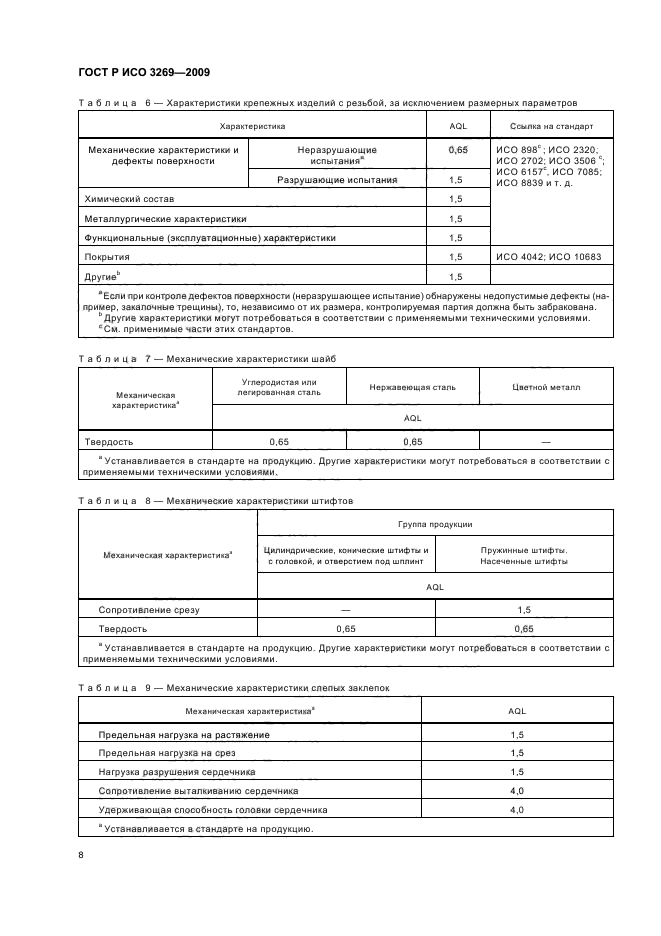

Таблица 6 — Характеристики крепежных изделий с резьбой, за исключением размерных параметров |
|||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
|
Таблица 7 — Механические характеристики шайб |
|||||||||||||||
|
|||||||||||||||
|
Таблица 8 — Механические характеристики штифтов |
||||||||||||||||
|
||||||||||||||||
|
Таблица 9 — Механические характеристики слепых заклепок |
||||||||||||||
|
||||||||||||||
8
ГОСТ Р ИСО 3269-2009

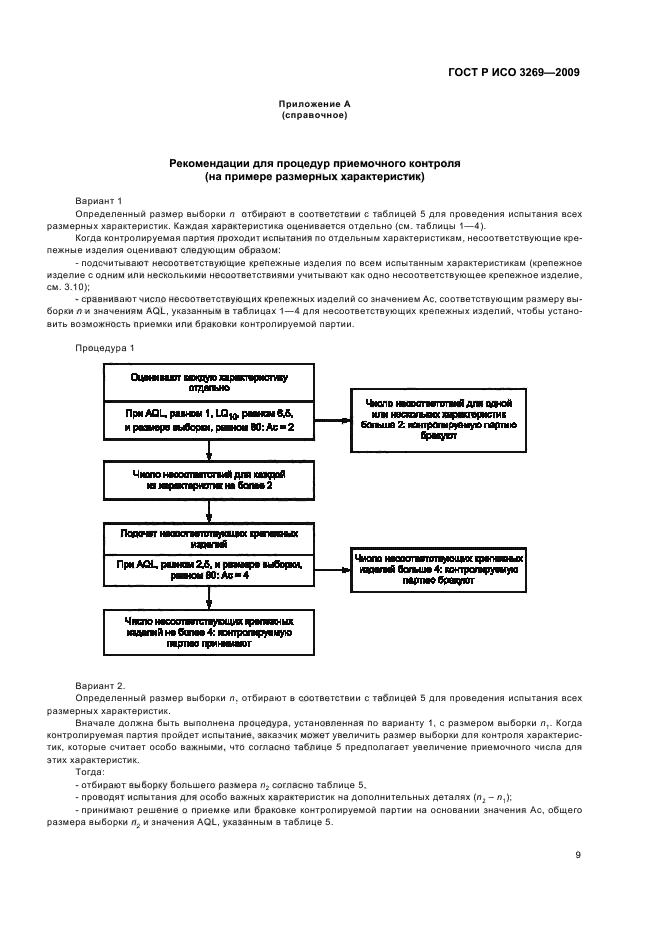

Приложение А (справочное)
Рекомендации для процедур приемочного контроля (на примере размерных характеристик)
Вариант 1
Определенный размер выборки п отбирают в соответствии с таблицей 5 для проведения испытания всех размерных характеристик. Каждая характеристика оценивается отдельно (см. таблицы 1—4).
Когда контролируемая партия проходит испытания по отдельным характеристикам, несоответствующие крепежные изделия оценивают следующим образом:
— подсчитывают несоответствующие крепежные изделия по всем испытанным характеристикам (крепежное изделие с одним или несколькими несоответствиями учитывают как одно несоответствующее крепежное изделие, см. 3.10);
— сравнивают число несоответствующих крепежных изделий со значением Ас. соответствующим размеру выборки ли значениям AQL. указанным в таблицах 1—4 для несоответствующих крепежных изделий, чтобы установить возможность приемки или браковки контролируемой партии.
Процедура 1
