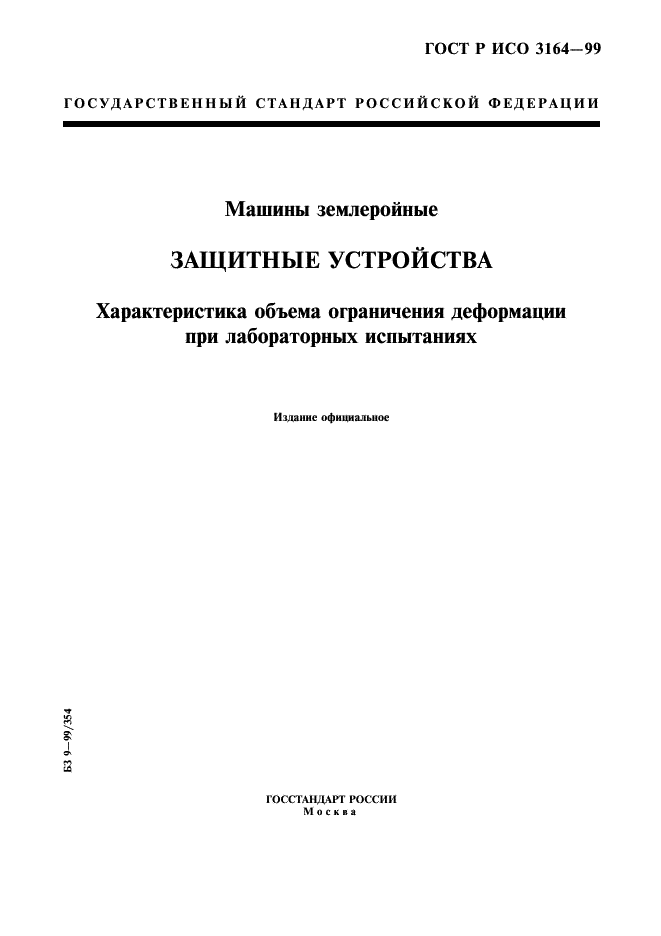

ГОСТ Р ИСО 3164-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Машины землеройные

ЗАЩИТНЫЕ УСТРОЙСТВА

Характеристика объема ограничения деформации при лабораторных испытаниях

Издание официальное

ЬЗ 9-99/354

ГОССТАНДАРТ РОССИИ Москва

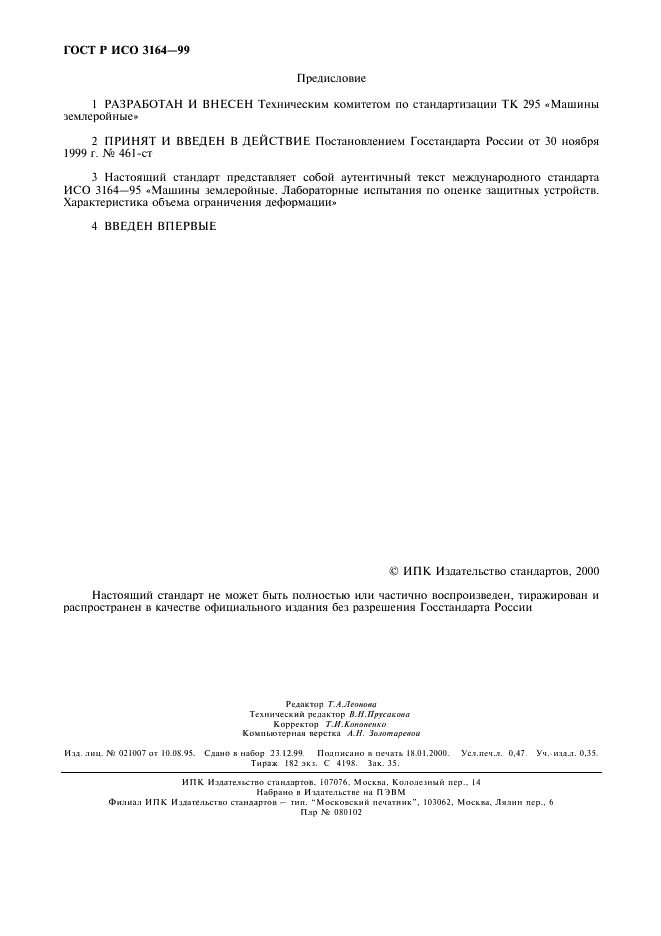

ГОСТ Р ИСО 3164-99

Предисловие

1    РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 295 «Машины землеройные»

2    ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30 ноября 1999 г. № 461-ст

3    Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 3164—95 «Машины землеройные. Лабораторные испытания по оценке защитных устройств. Характеристика объема ограничения деформации*

4    ВВЕДЕН ВПЕРВЫЕ

£> ИГ1К Издательство стандартов. 2000

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

Редактор Т.Л.Леонояа Технический редактор В.И.Прусакола Корректор Т.Н.Копоненко Компьютерная не per к а Л.И. Sa.wmapceou

Над. лиц. ЛЙ 021007 or I0.0S.95. Сдано к набор 33.12.99. Подписано • печать 18.01.2000. Усл.печ.л. 0,47 Уч.-изд-т. 0.35.

Тираж 182 эк*. С 4198. Зак. 35.

ИНК Издательство стандартов. 107076. Москва. Кололоный пер.. 14 Набрано о И тдательстве на ПЭВМ Филиал НПК Издательство стандартов — тип. “Московский печатник». 103062. Москва. Лялин пер.. 6

Плр № 080102

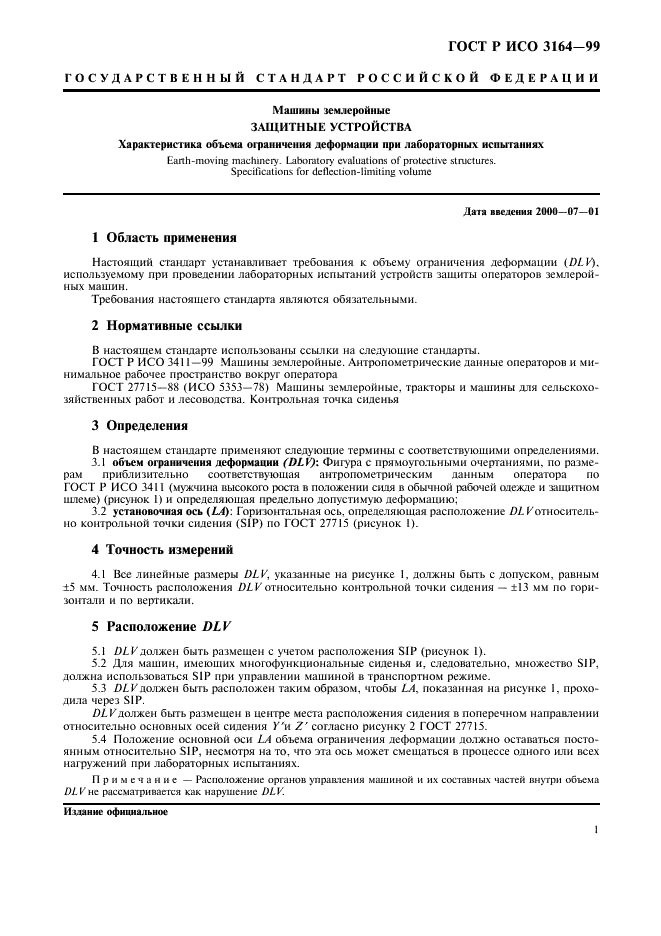

ГОСТ Р ИСО 3164-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Машины землеройные

ЗАЩИТНЫЕ УСТРОЙСТВА

Характеристика объема ограничения деформации нри лабораторных испытаниях

Earth-moving machinery. Laboratory evaluations of protective structures. Specifications for deflection-limiting volume

Дата введения 2000-07-01

1    Область применения

Настоящий стандарт устанавливает требования к объему ограничения деформации (DLV), используемому при проведении лабораторных испытаний устройств защиты операторов землеройных машин.

Требования настоящего стандарта являются обязательными.

2    Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты.

ГОСТ Р ИСО 3411-99 Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора

ГОСТ 27715-88 (ИСО 5353—78) Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья

3    Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями.

3.1    объем ограничения деформации (DUO’- Фигура с прямоугольными очертаниями, по размерам приблизительно соответствующая антропометрическим данным оператора по ГОСТ Р ИСО 3411 (мужчина высокого роста в положении сидя в обычной рабочей одежде и защитном шлеме) (рисунок Г) и определяющая предельно допустимую деформацию;

3.2    установочная ось (L4): Горизонтальная ось. определяющая расположение DL ^относительно контрольной точки сидения (SIP) по ГОСТ 27715 (рисунок I).

4    Точность измерений

4.1    Все линейные размеры DLV, указанные на рисунке 1, должны быть с допуском, равным ±5 мм. Точность расположения DLV относительно контрольной точки сидения — ±13 мм по горизонтали и по вертикали.

5    Расположение DLV

5.1    DLVдолжен быть размещен с учетом расположения S1P (рисунок I).

5.2    Для машин, имеющих многофункциональные сиденья и, следовательно, множество SIP, должна использоваться SIP при управлении машиной в транспортном режиме.

5.3    DLVдолжен быть расположен таким образом, чтобы LA, показанная на рисунке I, проходила через SI Р.

DL Vдолжен быть размещен в центре места расположения сидения в поперечном направлении относительно основных осей сидения )»и Z’ согласно рисунку 2 ГОСТ 27715.

5.4    Положение основной оси LA объема ограничения деформации должно оставаться постоянным относительно S1P, несмотря на то. что эта ось может смещаться в процессе одного или всех нагружений при лабораторных испытаниях.

Примечание — Расположение органов упра&пенми машиной и их составных частей внутри объема DLVне рассматривается как нарушение DLV.

И1 дан не официальное

I

ГОСТ Р ИСО 3164-99

LA

U

т

¹¹ Размер может быть уменьшен на толщину настила иола.

I — перелили плоскость DI.V-, 2 — боковые плоскости DLV-, J — кони» плоскость DL У

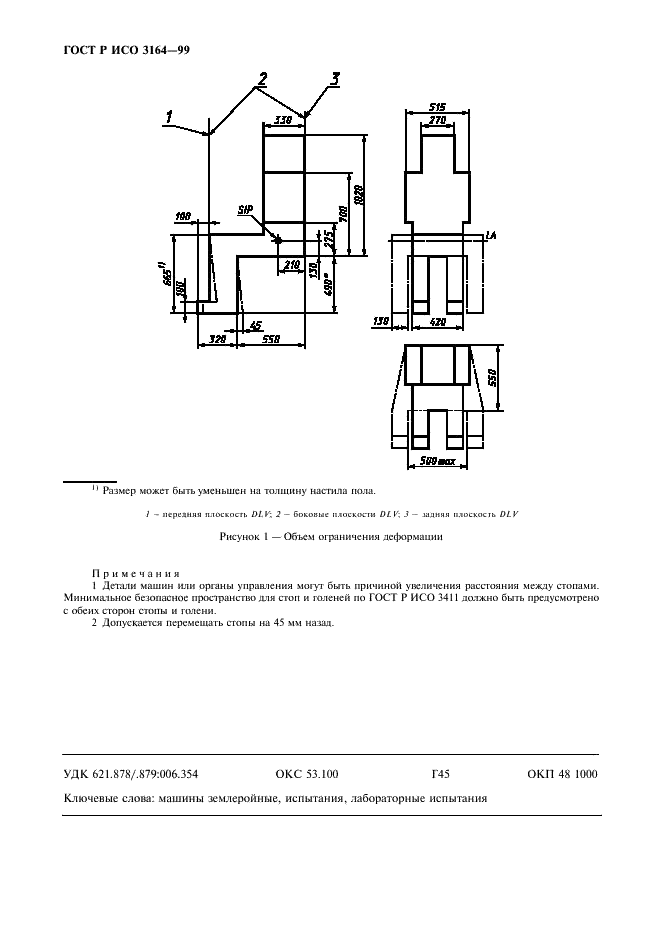

Рисунок 1 — О&ьсм ограничения деформации

Примечания

1    Детали машин или органы упра&ченкя могут быть причиной увеличения расстояния между стопами. Минимальное безопасное пространство для стоп и голеней по ГОСТ Р ИСО 3411 должно быть предусмотрено с обеих сторон стопы и голени.

2    Допускается перемешать стопы на 45 мм назад.

УДК 621.878/.879:<)06.354    О    КС 53.100    Г45    ОКП 48 1000

Кчючевые слова: машины землеройные, испытания, лабораторные испытания
