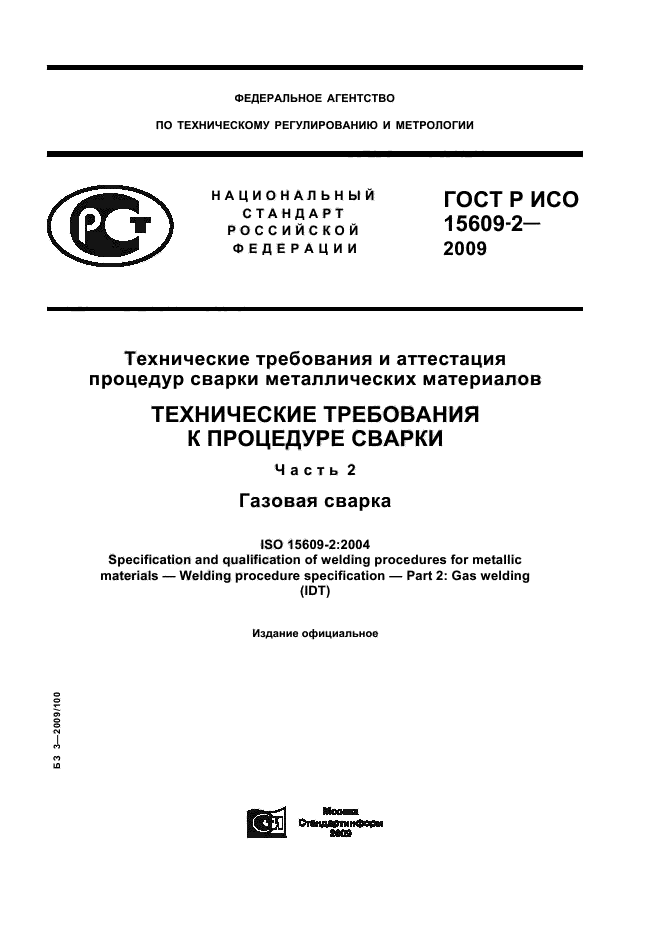

Технические требования и аттестация процедур сварки металлических материалов
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРОЦЕДУРЕ СВАРКИ
Часть 2 Газовая сварка
ISO 15609-2:2004 Specification and qualification of welding procedures for metallic materials — Welding procedure specification — Part 2: Gas welding
(IDT)
Издание официальное
0>
§
N
J>
CO
Ifl
ГОСТ Р ИСО 15609-2-2009

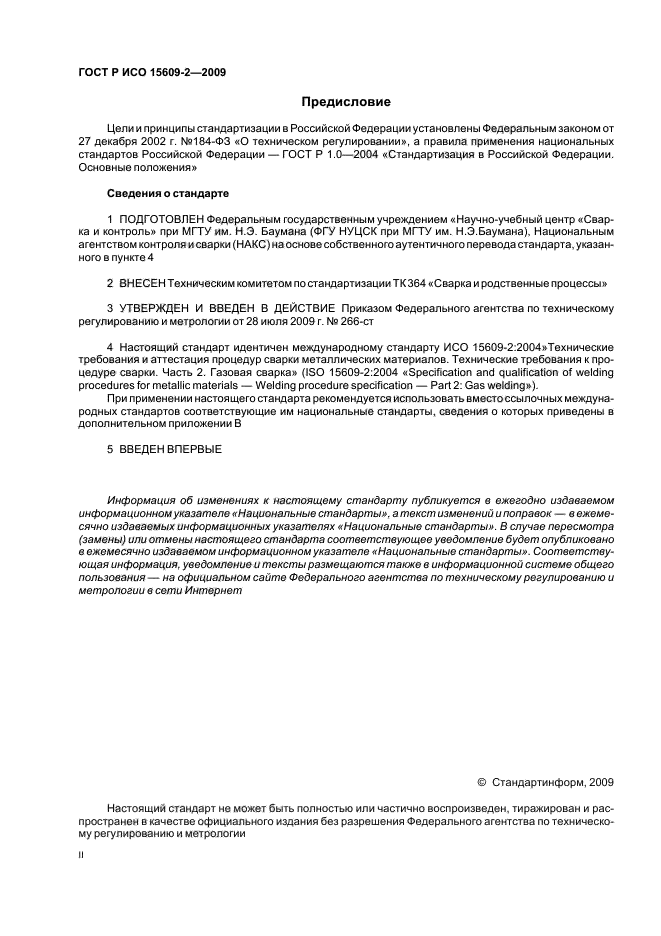

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. №184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным учреждением «Научно-учебный центр «Сварка и контроль» при МГТУ им. Н.Э. Баумана (ФГУ НУЦСК при МГТУ им. Н.Э.Баумана). Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК364 «Сварка и родственные процессы»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2009 г. № 266-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15609-2:2004«Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки. Часть 2. Газовая сварка» {ISO 15609-2:2004 «Specification and qualification of welding procedures for metallic materials — Welding procedure specification — Part 2: Gas welding»).
При применении настоящего стандарта рекомендуется использовать вместоссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении В
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ. 2009
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регупированию и метрологии
ГОСТ Р ИСО 15609-2-2009

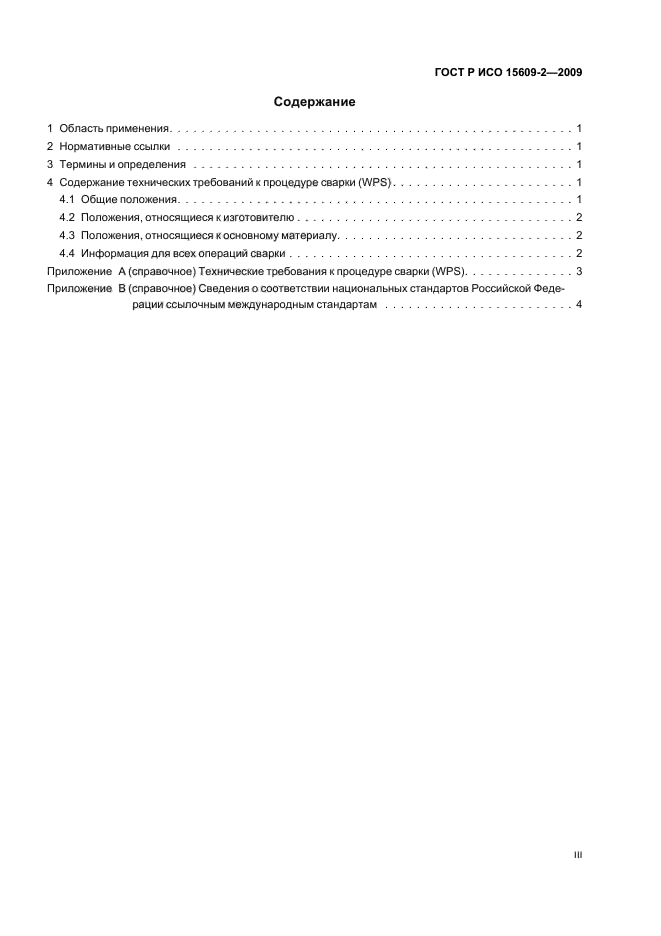

Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..1
3 Термины и определения…………………………………………1
4 Содержание технических требований к процедуре сварки (WPS)…………………..1
4.1 Общие положения………………… . „………………………1
4.2 Положения, относящиеся к изготовителю……………………………..2
4.3 Положения, относящиеся к основному материалу…………………………2
4.4 Информация для всех операций сварки………………………………2
Приложение А (справочное) Технические требования к процедуре сварки (WPS)…………..3
Приложение В (справочное) Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам……………………4
in
ГОСТ Р ИСО 15609-2-2009

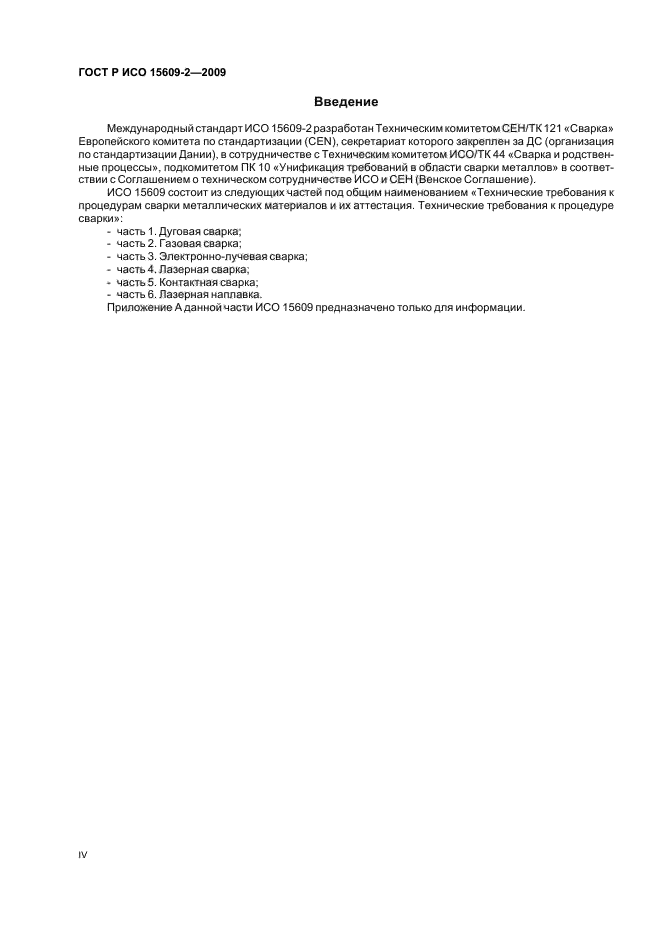

Введение
Международный стандарт ИС015609-2 разработан Техническим комитетом СЕН/ТК121 «Сварка» Европейского комитета гю стандартизации (CEN). секретариат которого закреплен за ДС (организация по стандартизации Дании), в сотрудничестве с Техническим комитетом ИСО/ТК 44 «Сварка и родственные процессы», подкомитетом ПК 10 «Унификация требований в области сварки металлов» в соответствии с Соглашением о техническом сотрудничестве ИСО и СЕН (Венское Соглашение).
ИСО 15609 состоит из следующих частей под общим наименованием «Технические требования к процедурам сварки металлических материалов и их аттестация. Технические требования к процедуре сварки»:
— часть 1. Дуговая сварка;
— часть 2. Газовая сварка;
— часть 3. Электрон но-лучевая сварка;
— часть 4.Лазерная сварка;
— часть 5. Контактная сварка;
— часть 6. Лазерная наплавка.
Приложение А данной части ИСО 15609 предназначено только для информации.
IV
ГОСТ Р ИСО 15609-2-2009

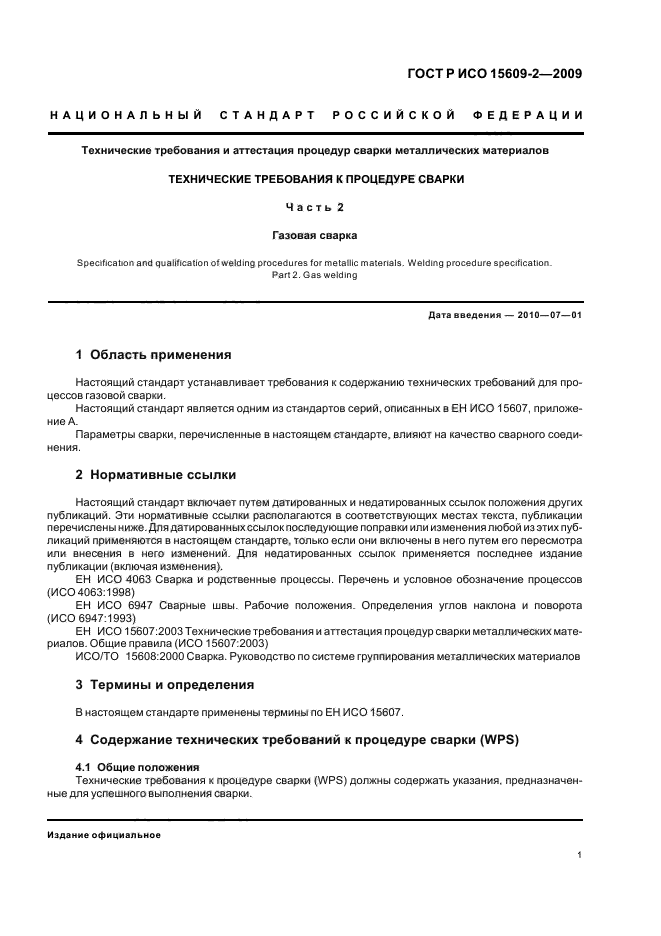

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Технические требования и аттестация процедур сварки металлических материалов ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРОЦЕДУРЕ СВАРКИ Часть 2 Газовая сварка
Specification and qualification of welding procedures for metallic materials. Welding procedure specification.
Part 2. Gas welding
Дата введения — 2010—07—01
1 Область применения
Настоящий стандарт устанавливает требования к содержанию технических требований для процессов газовой сварки.
Настоящий стандарт является одним из стандартов серий, описанных в ЕН ИСО 15607, приложение А.
Параметры сварки, перечисленные в настоящем стандарте, влияют на качество сварного соединения.
2 Нормативные ссылки
Настоящий стандарт включает путем датированных и недатированных ссылок положения других публикаций. Эти нормативные ссылки располагаются в соответствующих местах текста, пубпикации перечислены ниже. Для датированных ссылок последующие поправки или изменения любой из этих публикаций применяются в настоящем стандарте, только если они включены в него путем его пересмотра или внесения в него изменений. Для недатированных ссылок применяется поспеднее издание пубпикации (включая изменения).
ЕН ИСО 4063 Сварка и родственные процессы. Перечень и усповное обозначение процессов (ИСО 4063:1998)
ЕН ИСО 6947 Сварные швы. Рабочие положения. Определения углов наклона и поворота (ИСО 6947:1993)
ЕН ИСО 15607:2003 Технические требования и аттестация процедур сварки металлических материалов. Общие правила (ИСО 15607:2003)
ИСО/ТО 15608:2000 Сварка. Руководство по системе группирования металлических материалов
3 Термины и определения
В настоящем стандарте применены термины по ЕН ИСО 15607.
4 Содержание технических требований к процедуре сварки (WPS)
4.1 Общие положения
Технические требования к процедуре сварки (WPS) должны содержать указания, предназначенные для успешного выполнения сварки.
Издание официальное
1
ГОСТ Р ИСО 15609-2-2009

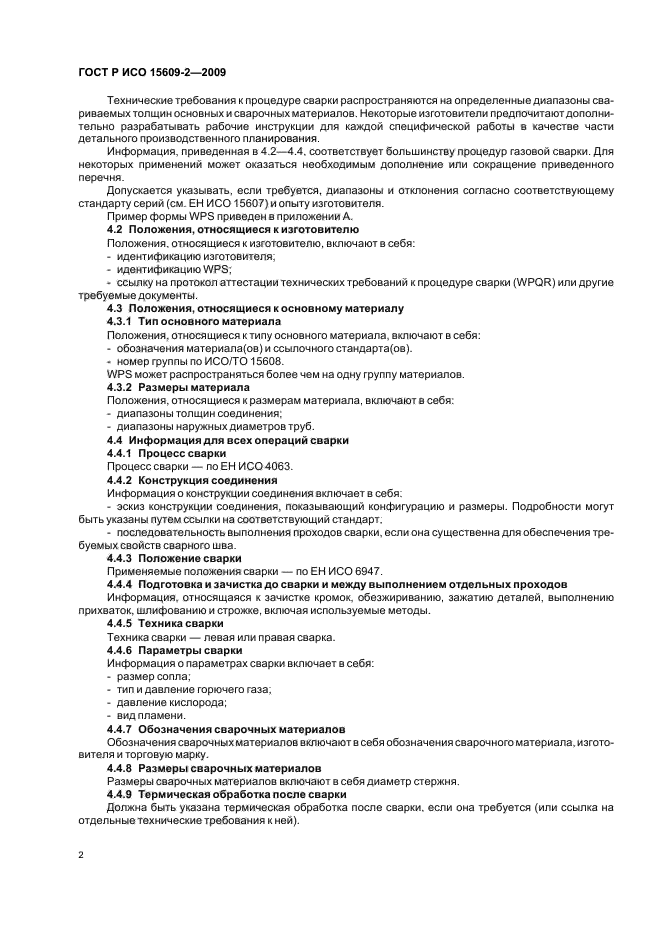

Технические требования к процедуре сварки распространяются на определенные диапазоны свариваемых толщин основных и сварочных материалов. Некоторые изготовители предпочитают дополнительно разрабатывать рабочие инструкции для каждой специфической работы в качестве части детального производственного планирования.
Информация, приведенная в 4.2—4.4. соответствует большинству процедур газовой сварки. Для некоторых применений может оказаться необходимым дополнение или сокращение приведенного перечня.
Допускается указывать, если требуется, диапазоны и отклонения согласно соответствующему стандарту серий (см. ЕН ИС015607) и опыту изготовителя.
Пример формы WPS приведен в приложении А.
4.2 Положения, относящиеся к изготовителю Положения, относящиеся к изготовителю, включают в себя:
— идентификацию изготовителя,
— идентификацию WPS;
— ссылку на протокол аттестации технических требований к процедуре сварки (WPQR) ипи другие требуемые документы.
4.3 Положения, относящиеся к основному материалу
4.3.1 Тип основного материала
Положения, относящиеся к типу основного материала, включают в себя:
— обозначения материала(ое) и ссылочного стандарта(ов).
— номер группы по ИСО/Т015608.
WPS может распространяться бопее чем на одну группу материалов.
4.3.2 Размеры материала
Положения, относящиеся к размерам материала, включают в себя:
— диапазоны топщин соединения;
— диапазоны наружных диаметров труб.
4.4 Информация для всох операций сварки
4.4.1 Процесс сварки
Процесс сварки — no ЕН ИСО 4063.
4.4.2 Конструкция соединения
Информация о конструкции соединения включает в себя.
— эскиз конструкции соединения, показывающий конфигурацию и размеры. Подробности могут быть указаны путем ссылки на соответствующий стандарт.
— последовательность выполнения проходов сварки, если она существенна для обеспечения требуемых свойств сварного шва.
4.4.3 Положение сварки
Применяемые положения сварки — по ЕН ИСО 6947.
4.4.4 Подготовка и зачистка до сварки и между выполнением отдельных проходов
Информация, относящаяся к зачистке кромок, обезжириванию, зажатию деталей, выполнению прихваток, шлифованию и строжке, включая используемые методы.
4.4.5 Техника сварки
Техника сварки — левая или правая сварка.
4.4.6 Параметры сварки
Информация о параметрах сварки включает в себя:
— размер сопла;
— тип и давление горючего газа;
— давление кислорода;
— видппамени.
4.4.7 Обозначения сварочных материалов
Обозначения сварочных материалов включают в себя обозначения сварочного материала, изготовителя и торговую марку.
4.4.8 Размеры сварочных материалов
Размеры сварочных материалов включают в себя диаметр стержня.
4.4.9 Термическая обработка после сварки
Должна быть указана термическая обработка после сварки, если она требуется (или ссылка на отдельные технические требования к ней).
2
ГОСТ Р ИСО 15609-2-2009

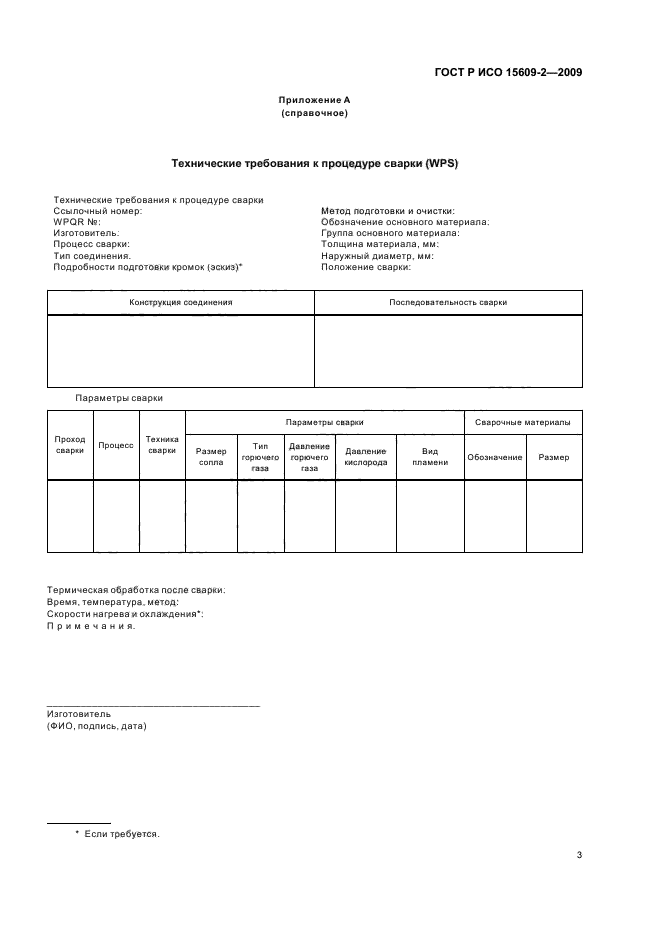

Приложение А (справочное)
Технические требования к процедуре сварки (WPS)
|
Технические требования к процедуре сварки Ссылочный номер: WPQR №: Изготовитель: Процесс сварки: Тип соединения. Подробности подготовки кромок (эскиз)1 |
Метод подготовки и очистки: Обозначение основного материала. Группа основного материала: Толщина материала, мм: Наружный диаметр, мм: Положение сварки: |
|
||||
|
Параметры сварки |
|
Проход сварки |
Процесс |
Техмию сварки |
Параметры сварки |
Сварочные материалы |
|||||
|
Размер сопла |
Тип горючего газа |
Давление горючего газа |
Давление кислорода |
Вид пламени |
Обозначение |
Размер |
|||
Термическая обработка после сварки. Время, температура, метод:
Скорости нагрева и охлаждения*: Примечания.
Изготовитель (ФИО, подпись, дата)
3
1
Если требуется.
ГОСТ Р ИСО 15609-2-2009

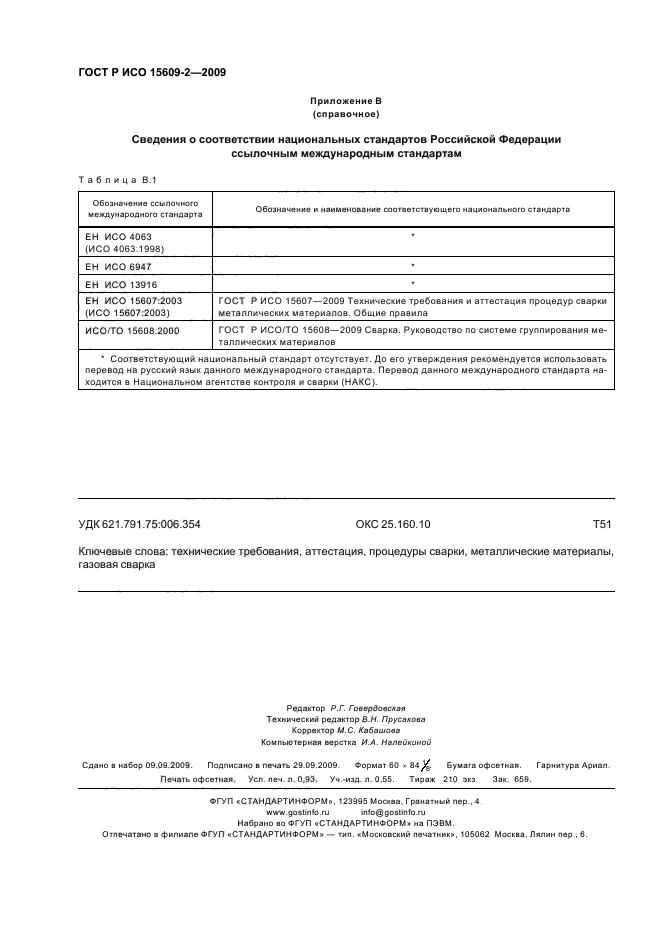

Приложение В (справочное)
Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам
|
Таблица В.1 |
||||||||||||||
|
||||||||||||||
УДК 621.791.75:006.354 ОКС 25.160.10 Т51
Ключевые слова: технические требования, аттестация, процедуры сварки, металлические материалы, газовая сварка
Редактор Р.Г. Говердоесяап Технический редактор О И. Прусакова Корректор М. С. Кабашаоа Компьютерная верстка И.А. НзлсикиноО
Сдано в набор 09.09.2009. Подписано в печать 29.09.2009. Формат 60 * 84)£■ бумага офсетная. Гарнитура Ариал. Печать офсетная. Уел. печ. л. 0,93. Уч.-изд. л. 0.55. Тираж 210 экз. Зак. 659.
ФГУП кСТАНДАРТИНФОРМ*. 123995 Мостаа. Гранатный пер., 4 www.gostmio.ruinfo@gostinfo.ru Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ.
Отпечатано а филиале ФГУП «СТАНДАРТИНФОРМ» — тип. кМосковский печатник». 105062 Москва. Лялин пер . 6.
