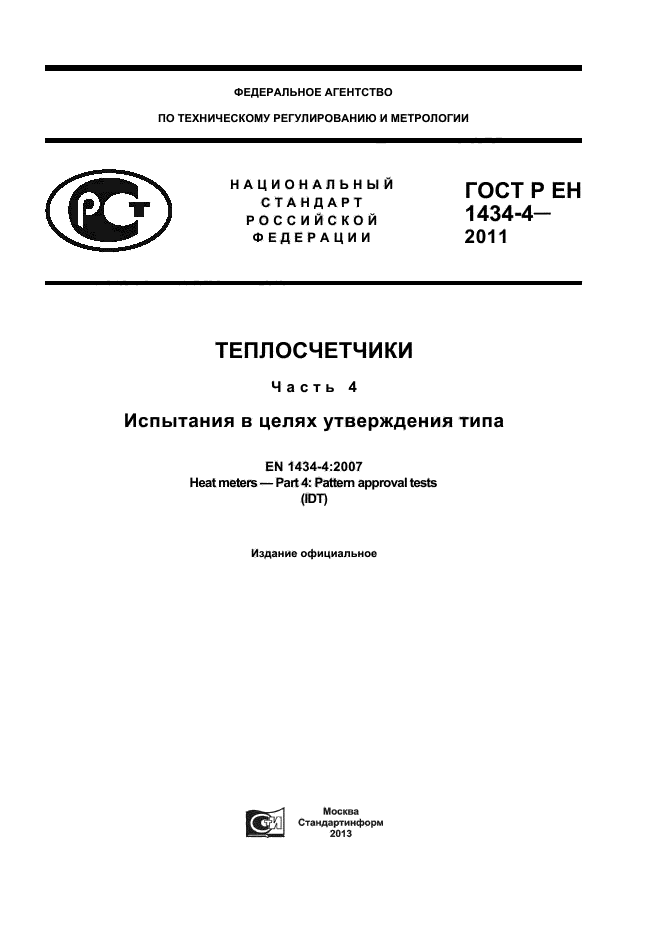

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСТ Р ЕН 1434-4-2011

ТЕПЛОСЧЕТЧИКИ

Часть 4

Испытания в целях утверждения типа

EN 1434-4:2007
Heat meters — Part 4: Pattern approval tests
(IDT)

Москва Стандартинформ 2013

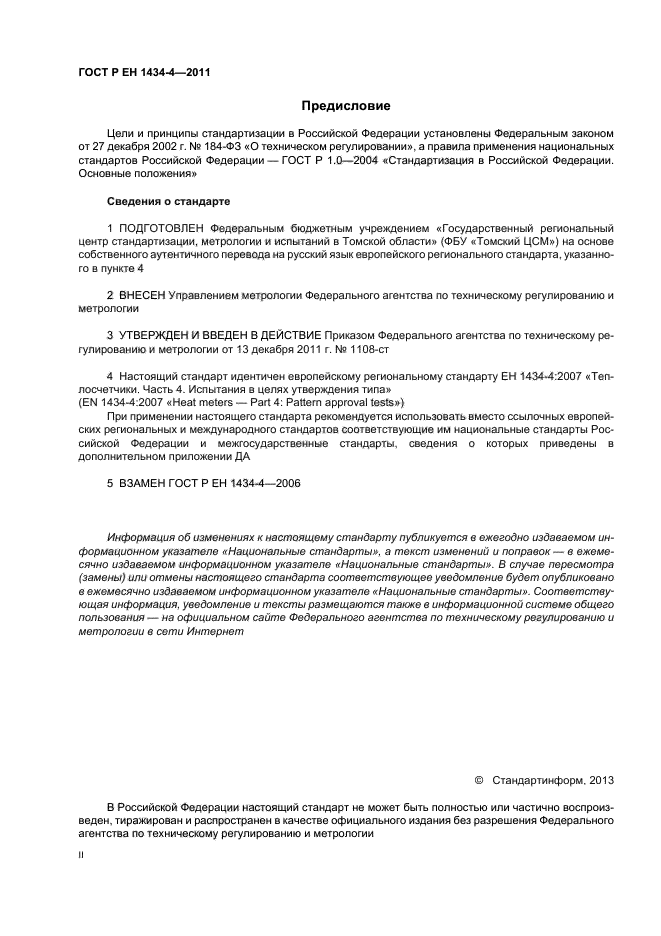

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1108-ст

4 Настоящий стандарт идентичен европейскому региональному стандарту ЕН 1434-4:2007 «Теплосчетчики. Часть 4. Испытания в целях утверждения типа»

(EN 1434-4:2007 «Heat meters — Part 4: Pattern approval tests»)

При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских региональных и международного стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВЗАМЕН ГОСТ Р ЕН 1434-4-2006

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

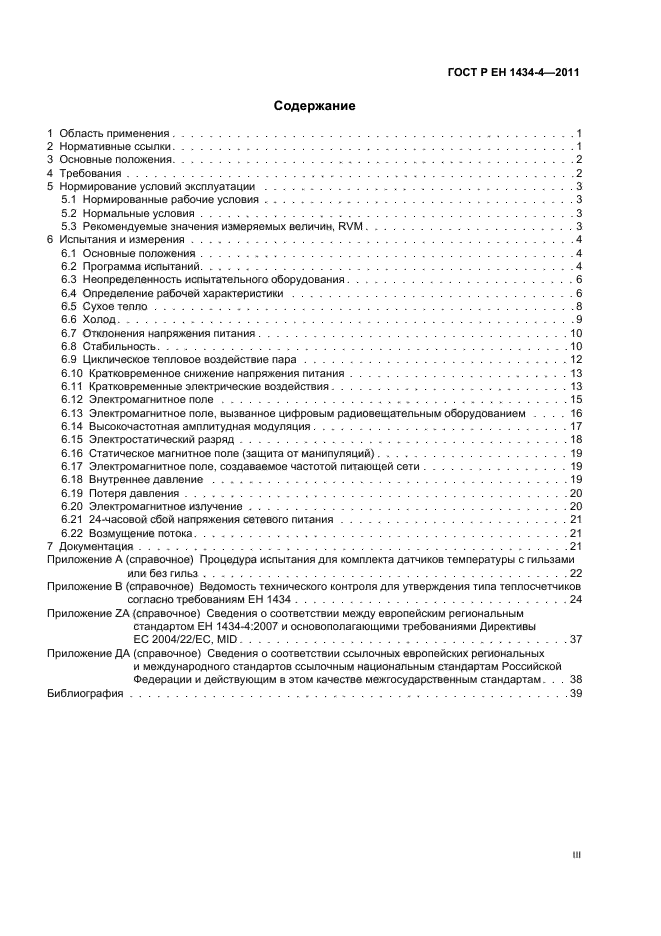

СОДЕРЖАНИЕ

1 Область применения. 4 2 Нормативные ссылки. 4 3 Основные положения. 6 4 Требования. 6 5 Нормирование условий эксплуатации. 6 5.1 Нормированные рабочие условия. 6 5.2 Нормальные условия. 6 5.3 Рекомендуемые значения измеряемых величин, RVM… 6 6 Испытания и измерения. 7 6.1 Основные положения. 7 6.2 Программа испытаний. 8 6.3 Неопределенность испытательного оборудования. 9 6.4 Определение рабочей характеристики. 9 6.5 Сухое тепло. 12 6.6 Холод. 13 6.7 Отклонения напряжения питания. 13 6.8 Стабильность. 14 6.9 Циклическое тепловое воздействие пара. 16 6.10 Кратковременное снижение напряжения питания. 17 6.11 Кратковременные электрические воздействия. 17 6.12 Электромагнитное поле. 20 6.13 Электромагнитное поле, вызванное цифровым радиовещательным оборудованием.. 20 6.14 Высокочастотная амплитудная модуляция. 21 6.15 Электростатический разряд. 23 6.16 Статическое магнитное поле (защита от манипуляций) 23 6.17 Электромагнитное поле, создаваемое частотой питающей сети. 24 6.18 Внутреннее давление. 24 6.19 Потеря давления. 24 6.20 Электромагнитное излучение. 25 6.21 24-часовой сбой напряжения сетевого питания. 25 6.22 Возмущение потока. 25 7 Документация. 26 Приложение А (справочное) Процедура испытания для комплекта датчиков температуры с гильзами или без гильз. 26 Приложение В (справочное) Ведомость технического контроля для утверждения типа теплосчетчиков согласно требованиям ЕН 1434. 28 Приложение ZA (справочное) Сведения о соответствии между европейским региональным стандартом ЕН 1434-4:2007 и основополагающими требованиями Директивы ЕС 2004/22/ЕС, MID.. 39 Приложение ДА (справочное) Сведения о соответствии ссылочных европейских региональных и международного стандартов ссылочным национальным стандартам Российской Федерации и действующим в этом качестве межгосударственным стандартам.. 40 Библиография. 41

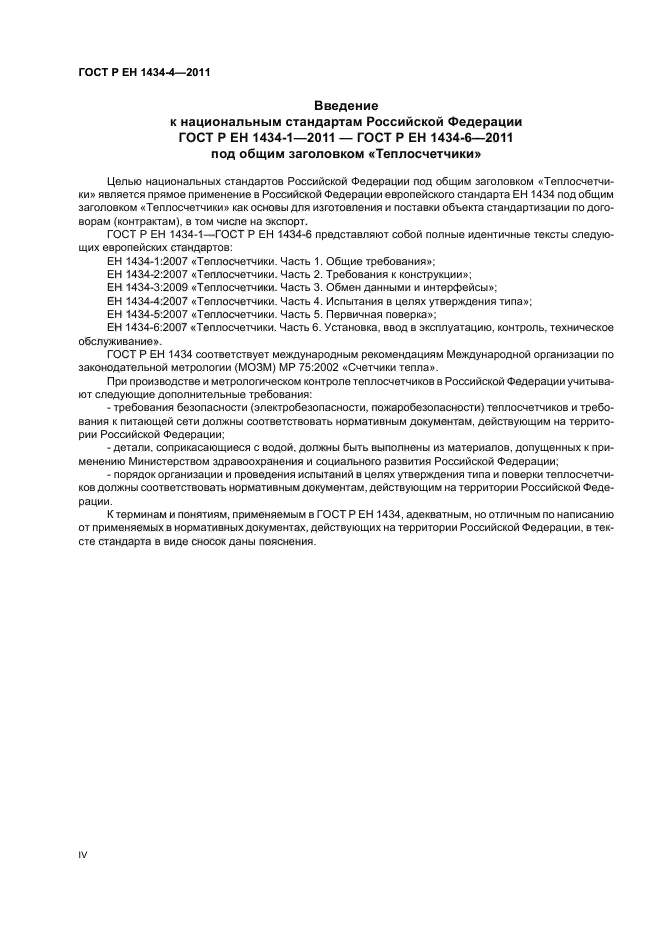

Введение к национальным стандартам Российской Федерации ГОСТ Р ЕН 1434-1-2011 — ГОСТ Р ЕН 1434-6-2011 под общим заголовком «Теплосчетчики»

Целью национальных стандартов Российской Федерации под общим заголовком «Теплосчетчики» является прямое применение в Российской Федерации европейского стандарта ЕН 1434 под общим заголовком «Теплосчетчики» как основы для изготовления и поставки объекта стандартизации по договорам (контрактам), в том числе на экспорт.

ГОСТ Р ЕН 1434-1 — ГОСТ Р ЕН 1434-6 представляют собой полные идентичные тексты следующих европейских стандартов:

ЕН 1434-1:2007 «Теплосчетчики. Часть 1. Общие требования»;

ЕН 1434-2:2007 «Теплосчетчики. Часть 2. Требования к конструкции»;

ЕН 1434-3:2009 «Теплосчетчики. Часть 3. Обмен данными и интерфейсы»;

ЕН 1434-4:2007 «Теплосчетчики. Часть 4. Испытания в целях утверждения типа»;

ЕН 1434-5:2007 «Теплосчетчики. Часть 5. Первичная поверка»;

ЕН 1434-6:2007 «Теплосчетчики. Часть 6. Установка, ввод в эксплуатацию, контроль, техническое обслуживание».

ГОСТ Р ЕН 1434 соответствует международным рекомендациям Международной организации по законодательной метрологии (МОЗМ) MP 75:2002 «Счетчики тепла».

При производстве и метрологическом контроле теплосчетчиков в Российской Федерации учитывают следующие дополнительные требования:

— требования безопасности (электробезопасности, пожаробезопасности) теплосчетчиков и требования к питающей сети должны соответствовать нормативным документам, действующим на территории Российской Федерации;

— детали, соприкасающиеся с водой, должны быть выполнены из материалов, допущенных к применению Министерством здравоохранения и социального развития Российской Федерации;

— порядок организации и проведения испытаний в целях утверждения типа и поверки теплосчетчиков должны соответствовать нормативным документам, действующим на территории Российской Федерации.

К терминам и понятиям, применяемым в ГОСТ Р ЕН 1434, адекватным, но отличным по написанию от применяемых в нормативных документах, действующих на территории Российской Федерации, в тексте стандарта в виде сносок даны пояснения.

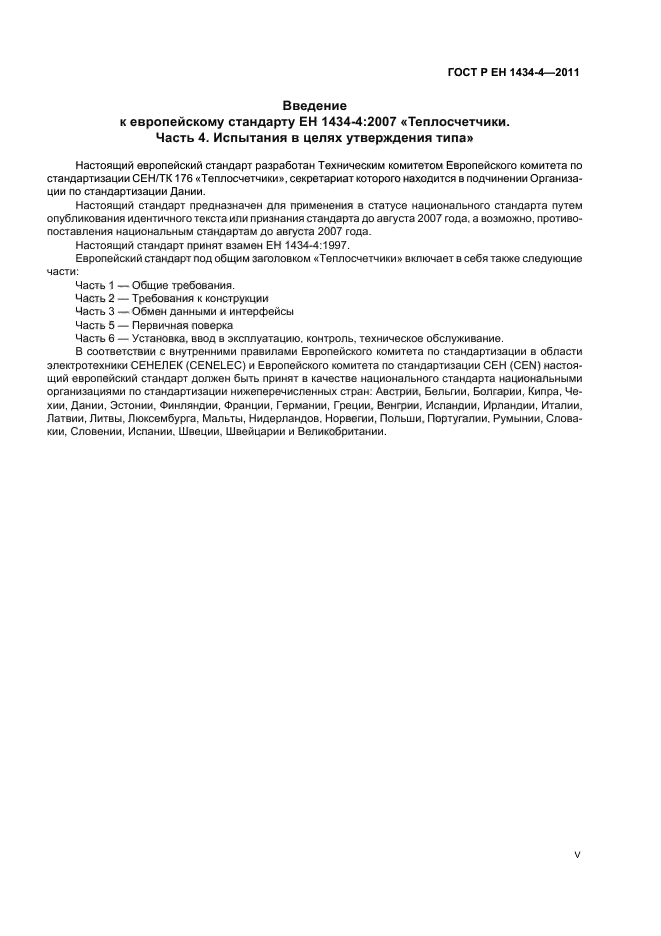

Введение к европейскому стандарту ЕН 1434-4:2007 «Теплосчетчики. Часть 4. Испытания в целях утверждения типа»

Настоящий европейский стандарт разработан Техническим комитетом Европейского комитета по стандартизации СЕН/ТК 176 «Теплосчетчики», секретариат которого находится в подчинении Организации по стандартизации Дании.

Настоящий стандарт предназначен для применения в статусе национального стандарта путем опубликования идентичного текста или признания стандарта до августа 2007 года, а возможно, противопоставления национальным стандартам до августа 2007 года.

Настоящий стандарт принят взамен ЕН 1434-4:1997.

Европейский стандарт под общим заголовком «Теплосчетчики» включает в себя также следующие части:

Часть 1 — Общие требования.

Часть 2 — Требования к конструкции

Часть 3 — Обмен данными и интерфейсы

Часть 5 — Первичная поверка

Часть 6 — Установка, ввод в эксплуатацию, контроль, техническое обслуживание.

В соответствии с внутренними правилами Европейского комитета по стандартизации в области электротехники СЕНЕЛЕК (CENELEC) и Европейского комитета по стандартизации СЕН (CEN) настоящий европейский стандарт должен быть принят в качестве национального стандарта национальными организациями по стандартизации нижеперечисленных стран: Австрии, Бельгии, Болгарии, Кипра, Чехии, Дании, Эстонии, Финляндии, Франции, Германии, Греции, Венгрии, Исландии, Ирландии, Италии, Латвии, Литвы, Люксембурга, Мальты, Нидерландов, Норвегии, Польши, Португалии, Румынии, Словакии, Словении, Испании, Швеции, Швейцарии и Великобритании.

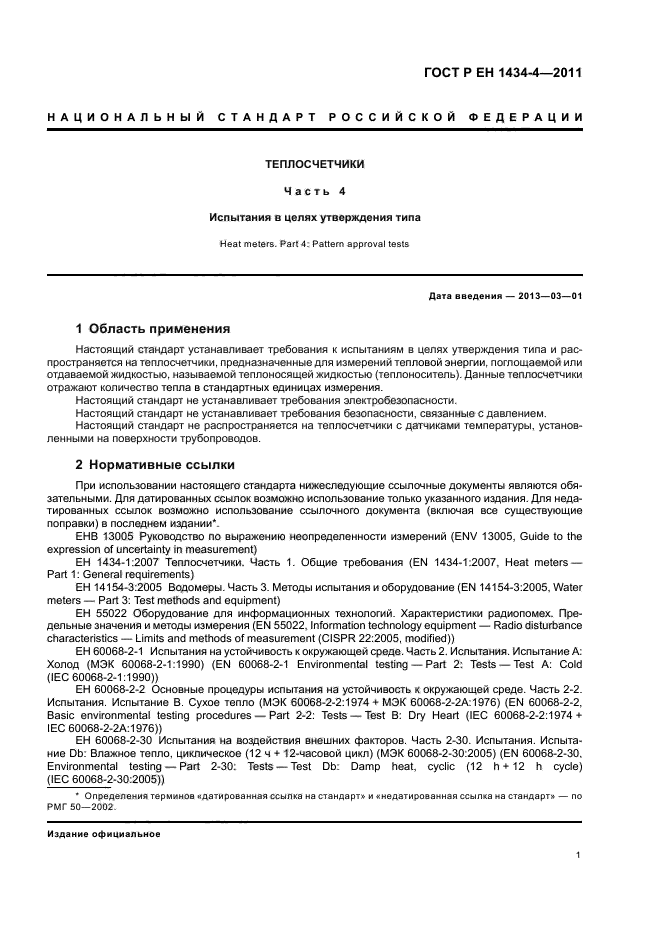

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЕПЛОСЧЕТЧИКИ

Часть 4

Испытания в целях утверждения типа

Heat meters. Part 4: Pattern approval tests

Дата введения — 2013-03-01

1 Область применения

Настоящий стандарт устанавливает требования к испытаниям в целях утверждения типа и распространяется на теплосчетчики, предназначенные для измерений тепловой энергии, поглощаемой или отдаваемой жидкостью, называемой теплоносящей жидкостью (теплоноситель). Данные теплосчетчики отражают количество тепла в стандартных единицах измерения.

Настоящий стандарт не устанавливает требования электробезопасности.

Настоящий стандарт не устанавливает требования безопасности, связанные с давлением.

Настоящий стандарт не распространяется на теплосчетчики с датчиками температуры, установленными на поверхности трубопроводов.

2 Нормативные ссылки

При использовании настоящего стандарта нижеследующие ссылочные документы являются обязательными. Для датированных ссылок возможно использование только указанного издания. Для недатированных ссылок возможно использование ссылочного документа (включая все существующие поправки) в последнем издании^*.

_____________

^* Определения терминов «датированная ссылка на стандарт» и «недатированная ссылка на стандарт» — по РМГ 50-2002.

ЕНВ 13005 Руководство по выражению неопределенности измерений (ENV 13005, Guide to the expression of uncertainty in measurement)

EH 1434-1:2007 Теплосчетчики. Часть 1. Общие требования (EN 1434-1:2007, Heat meters — Part 1: General requirements)

EH 14154-3:2005 Водомеры. Часть 3. Методы испытания и оборудование (EN 14154-3:2005, Water meters — Part 3: Test methods and equipment)

EH 55022 Оборудование для информационных технологий. Характеристики радиопомех. Предельные значения и методы измерения (EN 55022, Information technology equipment — Radio disturbance characteristics — Limits and methods of measurement (CISPR 22:2005, modified))

EH 60068-2-1 Испытания на устойчивость к окружающей среде. Часть 2. Испытания. Испытание А: Холод (МЭК 60068-2-1:1990) (EN 60068-2-1 Environmental testing — Part 2: Tests — Test A: Cold (IEC 60068-2-1:1990))

EH 60068-2-2 Основные процедуры испытания на устойчивость к окружающей среде. Часть 2-2. Испытания. Испытание В. Сухое тепло (МЭК 60068-2-2:1974 + МЭК 60068-2-2А:1976) (EN 60068-2-2, Basic environmental testing procedures — Part 2-2: Tests — Test B: Dry Heart (IEC 60068-2-2:1974 + IEC 60068-2-2A:1976))

EH 60068-2-30 Испытания на воздействия внешних факторов. Часть 2-30. Испытания. Испытание Db: Влажное тепло, циклическое (12 ч + 12-часовой цикл) (МЭК 60068-2-30:2005) (EN 60068-2-30, Environmental testing — Part 2-30: Tests — Test Db: Damp heat, cyclic (12 h + 12 h cycle) (IEC 60068-2-30:2005))

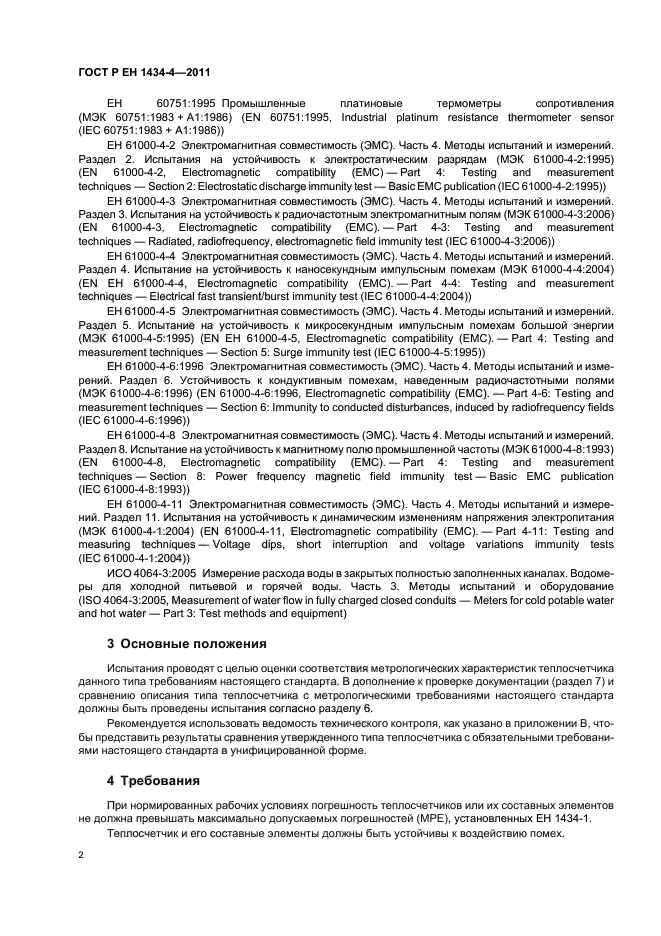

EH 60751:1995 Промышленные платиновые термометры сопротивления (МЭК 60751:1983 + А1:1986) (EN 60751:1995, Industrial platinum resistance thermometer sensor (IEC 60751:1983 + А1:1986))

EH 61000-4-2 Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 2. Испытания на устойчивость к электростатическим разрядам (МЭК 61000-4-2:1995) (EN 61000-4-2, Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 2: Electrostatic discharge immunity test — Basic EMC publication (IEC 61000-4-2:1995))

EH 61000-4-3 Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 3. Испытания на устойчивость к радиочастотным электромагнитным полям (МЭК 61000-4-3:2006) (EN 61000-4-3, Electromagnetic compatibility (EMC). — Part 4-3: Testing and measurement techniques — Radiated, radiofrequency, electromagnetic field immunity test (IEC 61000-4-3:2006))

EH 61000-4-4 Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 4. Испытание на устойчивость к наносекундным импульсным помехам (МЭК 61000-4-4:2004) (EN EH 61000-4-4, Electromagnetic compatibility (EMC). — Part 4-4: Testing and measurement techniques — Electrical fast transient/burst immunity test (IEC 61000-4-4:2004))

EH 61000-4-5 Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 5. Испытание на устойчивость к микросекундным импульсным помехам большой энергии (МЭК 61000-4-5:1995) (EN EH 61000-4-5, Electromagnetic compatibility (EMC). — Part 4: Testing and measurement techniques — Section 5: Surge immunity test (IEC 61000-4-5:1995))

EH 61000-4-6:1996 Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 6. Устойчивость к кондуктивным помехам, наведенным радиочастотными полями (МЭК 61000-4-6:1996) (EN 61000-4-6:1996, Electromagnetic compatibility (EMC). — Part 4-6: Testing and measurement techniques — Section 6: Immunity to conducted disturbances, induced by radiofrequency fields (IEC 61000-4-6:1996))

EH 61000-4-8 Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 8. Испытание на устойчивость к магнитному полю промышленной частоты (МЭК 61000-4-8:1993) (EN 61000-4-8, Electromagnetic compatibility (EMC). — Part 4: Testing and measurement techniques — Section 8: Power frequency magnetic field immunity test — Basic EMC publication (IEC 61000-4-8:1993))

EH 61000-4-11 Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 11. Испытания на устойчивость к динамическим изменениям напряжения электропитания (МЭК 61000-4-1:2004) (EN 61000-4-11, Electromagnetic compatibility (EMC). — Part 4-11: Testing and measuring techniques — Voltage dips, short interruption and voltage variations immunity tests (IEC 61000-4-1:2004))

ИСО 4064-3:2005 Измерение расхода воды в закрытых полностью заполненных каналах. Водомеры для холодной питьевой и горячей воды. Часть 3. Методы испытаний и оборудование (ISO 4064-3:2005, Measurement of water flow in fully charged closed conduits — Meters for cold potable water and hot water — Part 3: Test methods and equipment)

3 Основные положения

Испытания проводят с целью оценки соответствия метрологических характеристик теплосчетчика данного типа требованиям настоящего стандарта. В дополнение к проверке документации (раздел 7) и сравнению описания типа теплосчетчика с метрологическими требованиями настоящего стандарта должны быть проведены испытания согласно разделу 6.

Рекомендуется использовать ведомость технического контроля, как указано в приложении В, чтобы представить результаты сравнения утвержденного типа теплосчетчика с обязательными требованиями настоящего стандарта в унифицированной форме.

4 Требования

При нормированных рабочих условиях погрешность теплосчетчиков или их составных элементов не должна превышать максимально допускаемых погрешностей (МРЕ), установленных ЕН 1434-1. Теплосчетчик и его составные элементы должны быть устойчивы к воздействию помех.

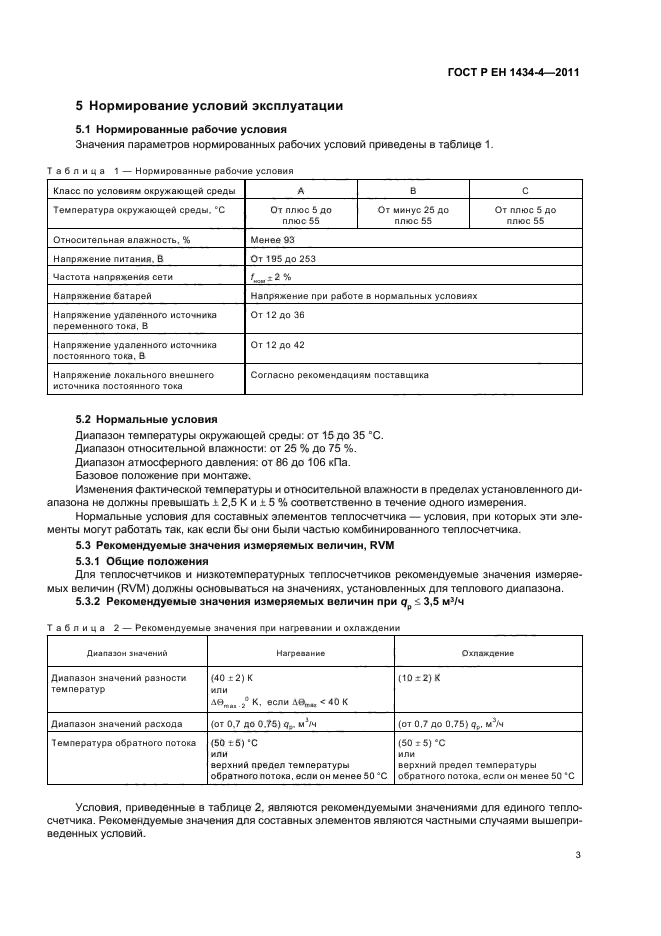

5 Нормирование условий эксплуатации 5.1 Нормированные рабочие условия

Значения параметров нормированных рабочих условий приведены в таблице 1.

Таблица 1 — Нормированные рабочие условия

Класс по условиям окружающей среды	А	В	С
Температура окружающей среды, °С	От плюс 5 до плюс 55	От минус 25 до плюс 55	От плюс 5 до плюс 55
Относительная влажность, %	Менее 93
Напряжение питания, В	От 195 до 253
Частота напряжения сети	fном ± 2 %
Напряжение батарей	Напряжение при работе в нормальных условиях
Напряжение удаленного источника переменного тока, В	От 12 до 36
Напряжение удаленного источника постоянного тока, В	От 12 до 42
Напряжение локального внешнего источника постоянного тока	Согласно рекомендациям поставщика

5.2 Нормальные условия

Диапазон температуры окружающей среды: от 15 до 35 °С.

Диапазон относительной влажности: от 25 % до 75 %.

Диапазон атмосферного давления: от 86 до 106 кПа.

Базовое положение при монтаже.

Изменения фактической температуры и относительной влажности в пределах установленного диапазона не должны превышать ± 2,5 К и ± 5 % соответственно в течение одного измерения.

Нормальные условия для составных элементов теплосчетчика — условия, при которых эти элементы могут работать так, как если бы они были частью комбинированного теплосчетчика.

5.3 Рекомендуемые значения измеряемых величин, RVM

5.3.1 Общие положения

Для теплосчетчиков и низкотемпературных теплосчетчиков рекомендуемые значения измеряемых величин (RVM) должны основываться на значениях, установленных для теплового диапазона.

5.3.2 Рекомендуемые значения измеряемых величин при q_p £ 3,5 м³/ч

Таблица 2 — Рекомендуемые значения при нагревании и охлаждении

Диапазон значений	Нагревание	Охлаждение
Диапазон значений разности температур	(40 ± 2) К или ΔΘmах-20 К, если ΔΘmах < 40 К	(10 ± 2) К
Диапазон значений расхода	(от 0,7 до 0,75) qр, м3/ч	(от 0,7 до 0,75) qp, м3/ч
Температура обратного потока	(50 ± 5) °С или верхний предел температуры обратного потока, если он менее 50 °С	(50 ± 5) °С или верхний предел температуры обратного потока, если он менее 50 °С

Условия, приведенные в таблице 2, являются рекомендуемыми значениями для единого теплосчетчика. Рекомендуемые значения для составных элементов являются частными случаями вышеприведенных условий.

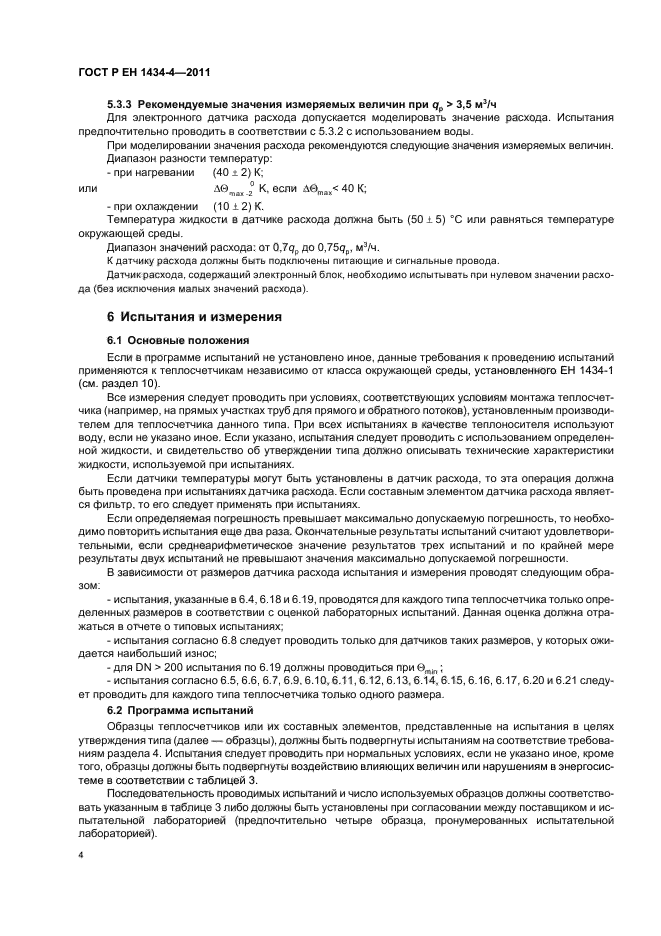

5.3.3 Рекомендуемые значения измеряемых величин при q_p> 3,5 м³/ч

Для электронного датчика расхода допускается моделировать значение расхода. Испытания предпочтительно проводить в соответствии с 5.3.2 с использованием воды.

При моделировании значения расхода рекомендуются следующие значения измеряемых величин. Диапазон разности температур:

— при нагревании (40 ± 2) К;

или ΔΘ_mах-2⁰ К, если ΔΘ_mах < 40 К;

— при охлаждении (10 ± 2) К.

Температура жидкости в датчике расхода должна быть (50 ± 5) °С или равняться температуре окружающей среды.

Диапазон значений расхода: от 0,7q_p до 0,75q_p, м³/ч.

К датчику расхода должны быть подключены питающие и сигнальные провода.

Датчик расхода, содержащий электронный блок, необходимо испытывать при нулевом значении расхода (без исключения малых значений расхода).

6 Испытания и измерения 6.1 Основные положения

Если в программе испытаний не установлено иное, данные требования к проведению испытаний применяются к теплосчетчикам независимо от класса окружающей среды, установленного ЕН 1434-1 (см. раздел 10).

Все измерения следует проводить при условиях, соответствующих условиям монтажа теплосчетчика (например, на прямых участках труб для прямого и обратного потоков), установленным производителем для теплосчетчика данного типа. При всех испытаниях в качестве теплоносителя используют воду, если не указано иное. Если указано, испытания следует проводить с использованием определенной жидкости, и свидетельство об утверждении типа должно описывать технические характеристики жидкости, используемой при испытаниях.

Если датчики температуры могут быть установлены в датчик расхода, то эта операция должна быть проведена при испытаниях датчика расхода. Если составным элементом датчика расхода является фильтр, то его следует применять при испытаниях.

Если определяемая погрешность превышает максимально допускаемую погрешность, то необходимо повторить испытания еще два раза. Окончательные результаты испытаний считают удовлетворительными, если среднеарифметическое значение результатов трех испытаний и по крайней мере результаты двух испытаний не превышают значения максимально допускаемой погрешности.

В зависимости от размеров датчика расхода испытания и измерения проводят следующим образом:

— испытания, указанные в 6.4, 6.18 и 6.19, проводятся для каждого типа теплосчетчика только определенных размеров в соответствии с оценкой лабораторных испытаний. Данная оценка должна отражаться в отчете о типовых испытаниях;

— испытания согласно 6.8 следует проводить только для датчиков таких размеров, у которых ожидается наибольший износ;

— для DN > 200 испытания по 6.19 должны проводиться при Θ_min;

— испытания согласно 6.5, 6.6, 6.7, 6.9, 6.10, 6.11, 6.12, 6.13, 6.14, 6.15, 6.16, 6.17, 6.20 и 6.21 следует проводить для каждого типа теплосчетчика только одного размера.

6.2 Программа испытаний

Образцы теплосчетчиков или их составных элементов, представленные на испытания в целях утверждения типа (далее — образцы), должны быть подвергнуты испытаниям на соответствие требованиям раздела 4. Испытания следует проводить при нормальных условиях, если не указано иное, кроме того, образцы должны быть подвергнуты воздействию влияющих величин или нарушениям в энергосистеме в соответствии с таблицей 3.

Последовательность проводимых испытаний и число используемых образцов должны соответствовать указанным в таблице 3 либо должны быть установлены при согласовании между поставщиком и испытательной лабораторией (предпочтительно четыре образца, пронумерованных испытательной лабораторией).

При конкретном испытании образец следует подвергать воздействию только одной влияющей величины.

Если теплосчетчик (единый, комбинированный) или составной элемент, подвергающийся испытаниям, имеет выходные параметры для значений количества воды, разности температур и (или) энергии, то эти выходные параметры могут быть использованы при испытаниях данных величин.

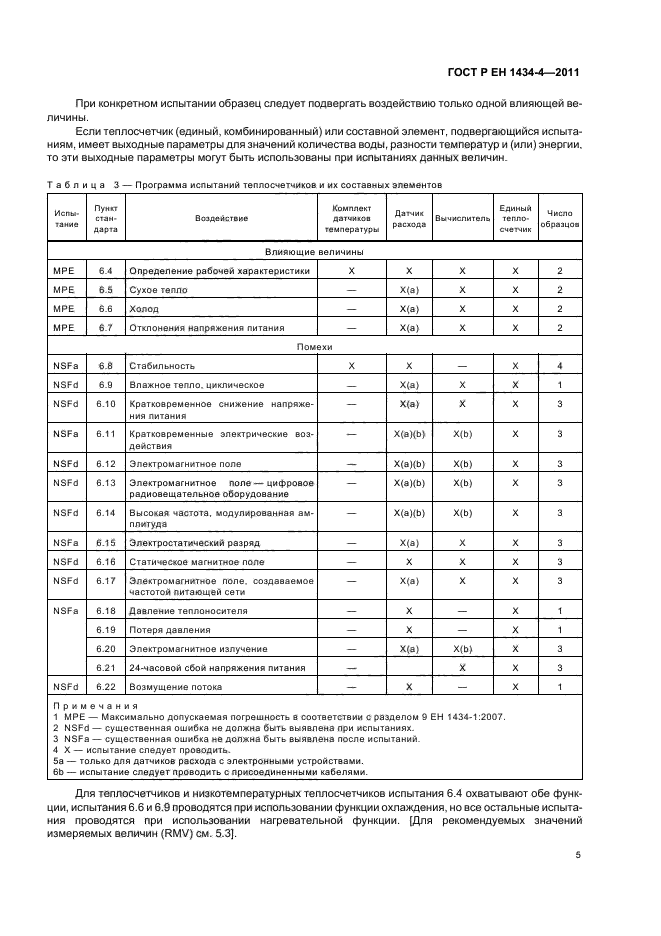

Таблица 3 — Программа испытаний теплосчетчиков и их составных элементов

Испытание	Пункт стандарта	Воздействие	Комплект датчиков температуры	Датчик расхода	Вычислитель	Единый теплосчетчик	Число образцов
Влияющие величины
МРЕ	6.4	Определение рабочей характеристики	X	X	X	X	2
МРЕ	6.5	Сухое тепло	—	Х(а)	X	X	2
МРЕ	6.6	Холод	—	Х(а)	X	X	2
МРЕ	6.7	Отклонения напряжения питания	—	Х(а)	X	X	2
Помехи
NSFa	6.8	Стабильность	X	X	—	X	4
NSFd	6.9	Влажное тепло, циклическое	—	Х(а)	X	X	1
NSFd	6.10	Кратковременное снижение напряжения питания	—	Х(а)	X	X	3
NSFa	6.11	Кратковременные электрические воздействия	—	Х(а)(b)	Х(b)	X	3
NSFd	6.12	Электромагнитное поле	—	Х(а)(b)	Х(b)	X	3
NSFd	6.13	Электромагнитное поле — цифровое радиовещательное оборудование	—	Х(а)(b)	Х(b)	X	3
NSFd	6.14	Высокая частота, модулированная амплитуда	—	Х(а)(b)	Х(b)	X	3
NSFa	6.15	Электростатический разряд	—	Х(а)	X	X	3
NSFd	6.16	Статическое магнитное поле	—	X	X	X	3
NSFd	6.17	Электромагнитное поле, создаваемое частотой питающей сети	—	Х(а)	X	X	3
NSFa	6.18	Давление теплоносителя	—	X	—	X	1
	6.19	Потеря давления	—	X	—	X	1
	6.20	Электромагнитное излучение	—	Х(а)	Х(b)	X	3
	6.21	24-часовой сбой напряжения питания	—		X	X	3
NSFd	6.22	Возмущение потока	—	X	—	X	1
Примечания 1 МРЕ — Максимально допускаемая погрешность в соответствии с разделом 9 ЕН 1434-1:2007. 2 NSFd — существенная ошибка не должна быть выявлена при испытаниях. 3 NSFa — существенная ошибка не должна быть выявлена после испытаний. 4 X — испытание следует проводить. 5а — только для датчиков расхода с электронными устройствами. 6b — испытание следует проводить с присоединенными кабелями.

Для теплосчетчиков и низкотемпературных теплосчетчиков испытания 6.4 охватывают обе функции, испытания 6.6 и 6.9 проводятся при использовании функции охлаждения, но все остальные испытания проводятся при использовании нагревательной функции. [Для рекомендуемых значений измеряемых величин (RMV) см. 5.3].

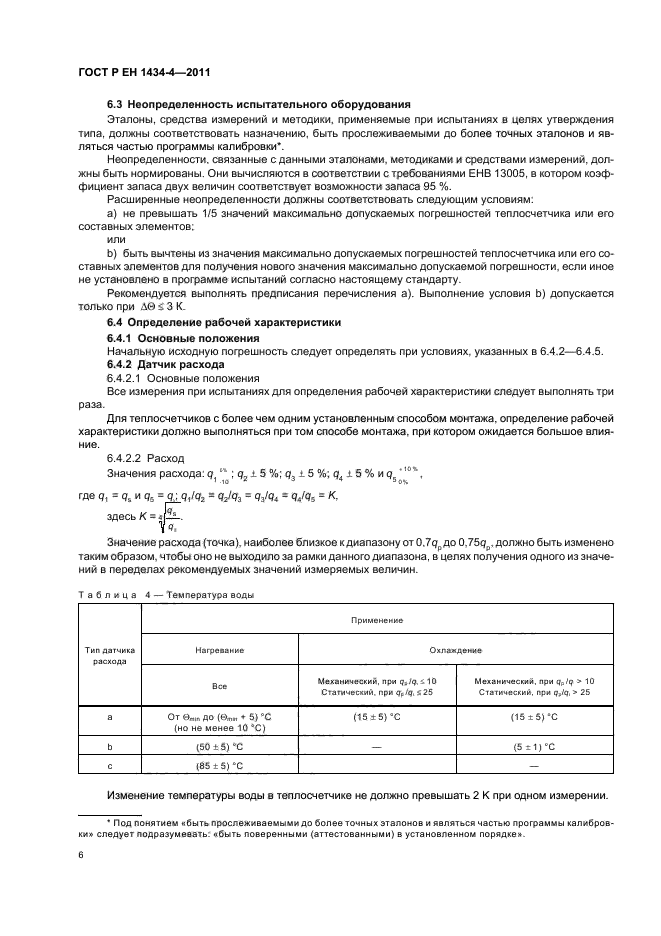

6.3 Неопределенность испытательного оборудования

Эталоны, средства измерений и методики, применяемые при испытаниях в целях утверждения типа, должны соответствовать назначению, быть прослеживаемыми до более точных эталонов и являться частью программы калибровки^*.

______________

^* Под понятием «быть прослеживаемыми до более точных эталонов и являться частью программы калибровки» следует подразумевать: «быть поверенными (аттестованными) в установленном порядке».

Неопределенности, связанные сданными эталонами, методиками и средствами измерений, должны быть нормированы. Они вычисляются в соответствии с требованиями ЕНВ 13005, в котором коэффициент запаса двух величин соответствует возможности запаса 95 %.

Расширенные неопределенности должны соответствовать следующим условиям:

a) не превышать 1/5 значений максимально допускаемых погрешностей теплосчетчика или его составных элементов;

или

b) быть вычтены из значения максимально допускаемых погрешностей теплосчетчика или его составных элементов для получения нового значения максимально допускаемой погрешности, если иное не установлено в программе испытаний согласно настоящему стандарту.

Рекомендуется выполнять предписания перечисления а). Выполнение условия b) допускается только при ΔΘ < 3 К.

6.4 Определение рабочей характеристики

6.4.1 Основные положения

Начальную исходную погрешность следует определять при условиях, указанных в 6.4.2 — 6.4.5.

6.4.2 Датчик расхода

6.4.2.1 Основные положения

Все измерения при испытаниях для определения рабочей характеристики следует выполнять три раза.

Для теплосчетчиков с более чем одним установленным способом монтажа, определение рабочей характеристики должно выполняться при том способе монтажа, при котором ожидается большое влияние.

6.4.2.2 Расход

Значения расхода: ; q₂ ± 5 %; q₃ ± 5 %; q₄ ± 5 % и ,

где q₁ = q_s и q₅ = q_i; q₁/q₂ = q₂/q₃ = q₃/q₄ = q₄/q₅ = К,

здесь .

Значение расхода (точка), наиболее близкое к диапазону от 0,7q_p до 0,75q_p, должно быть изменено таким образом, чтобы оно не выходило за рамки данного диапазона, в целях получения одного из значений в переделах рекомендуемых значений измеряемых величин.

Таблица 4 — Температура воды

Тип датчика расхода	Применение
	Нагревание	Охлаждение
	Все	Механический, при qp/qi£ 10 Статический, при qp/qi£ 25	Механический, при qp/qi> 10 Статический, при qp/qi > 25
а	От Θmin до (Θmin ± 5) °С (но не менее 10 °С)	(15 ± 5) °С	(15 ± 5) °С
b	(50 ± 5) °С	—	(5 ± 1) °С
с	(85 ± 5) °С		—

Изменение температуры воды в теплосчетчике не должно превышать 2 К при одном измерении.

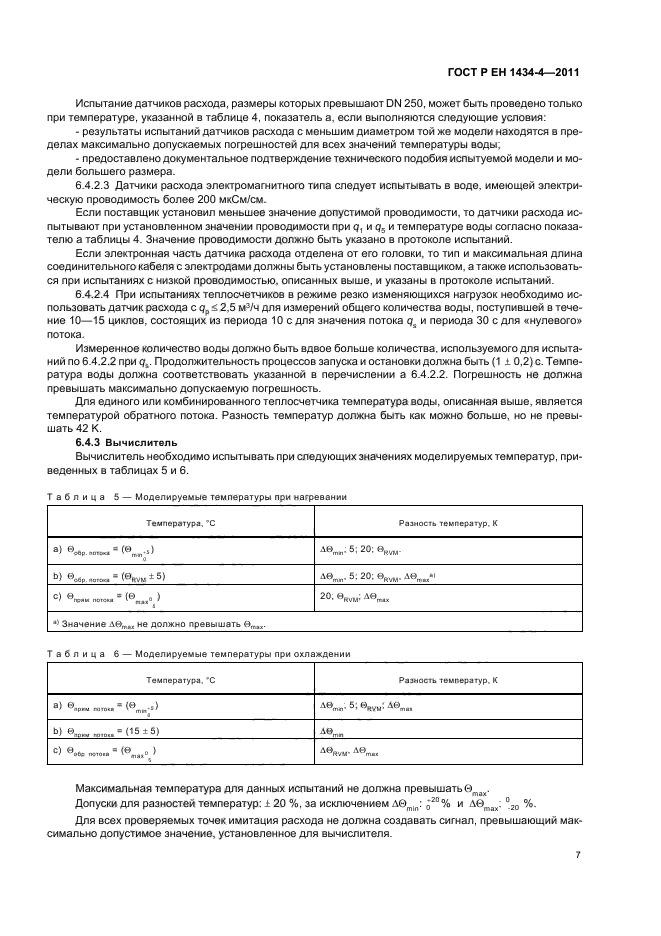

Испытание датчиков расхода, размеры которых превышают DN 250, может быть проведено только при температуре, указанной в таблице 4, показатель а, если выполняются следующие условия:

— результаты испытаний датчиков расхода с меньшим диаметром той же модели находятся в пределах максимально допускаемых погрешностей для всех значений температуры воды;

— предоставлено документальное подтверждение технического подобия испытуемой модели и модели большего размера.

6.4.2.3 Датчики расхода электромагнитного типа следует испытывать в воде, имеющей электрическую проводимость более 200 мкСм/см.

Если поставщик установил меньшее значение допустимой проводимости, то датчики расхода испытывают при установленном значении проводимости при q₁ и q₅ и температуре воды согласно показателю а таблицы 4. Значение проводимости должно быть указано в протоколе испытаний.

Если электронная часть датчика расхода отделена от его головки, то тип и максимальная длина соединительного кабеля с электродами должны быть установлены поставщиком, а также использоваться при испытаниях с низкой проводимостью, описанных выше, и указаны в протоколе испытаний.

6.4.2.4 При испытаниях теплосчетчиков в режиме резко изменяющихся нагрузок необходимо использовать датчик расхода с q_p £ 2,5 м³/ч для измерений общего количества воды, поступившей в течение 10 — 15 циклов, состоящих из периода 10 с для значения потока q_sи периода 30 с для «нулевого» потока.

Измеренное количество воды должно быть вдвое больше количества, используемого для испытаний по 6.4.2.2 при q_s. Продолжительность процессов запуска и остановки должна быть (1 ± 0,2) с. Температура воды должна соответствовать указанной в перечислении а 6.4.2.2. Погрешность не должна превышать максимально допускаемую погрешность.

Для единого или комбинированного теплосчетчика температура воды, описанная выше, является температурой обратн
