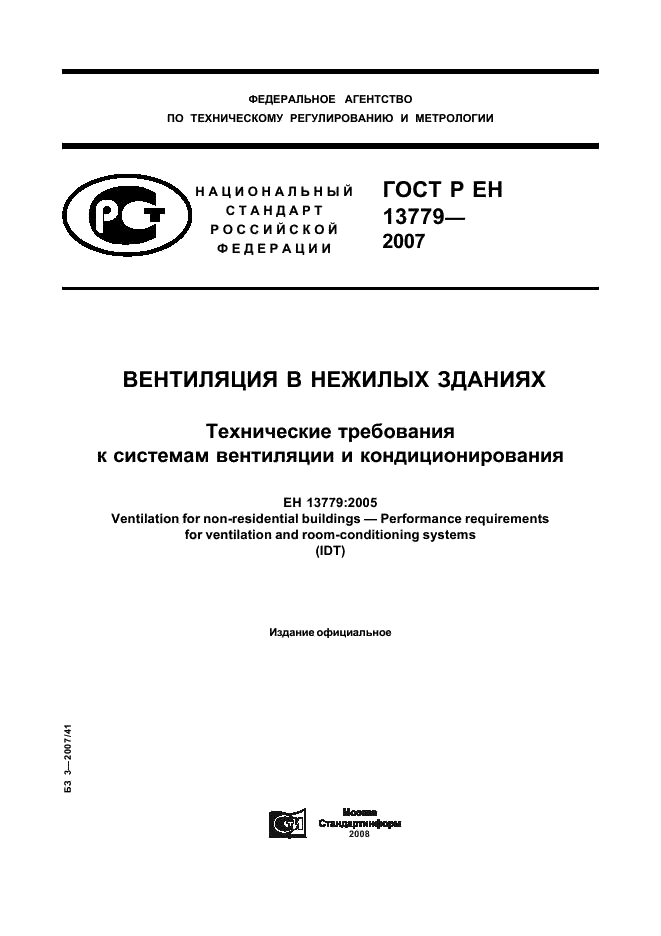

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ГОСТ Р ЕН
|
НАЦИОНАЛЬНЫМ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
13779—
2007
ВЕНТИЛЯЦИЯ В НЕЖИЛЫХ ЗДАНИЯХ
Технические требования к системам вентиляции и кондиционирования
ЕН 13779:2005
Ventilation for non-residential buildings — Performance requirements for ventilation and room-conditioning systems (IDT)
Издание официальное
S
w
Eyul стю«^8,<*о*5в1
X
ГОСТ Р ЕН 13779-2007

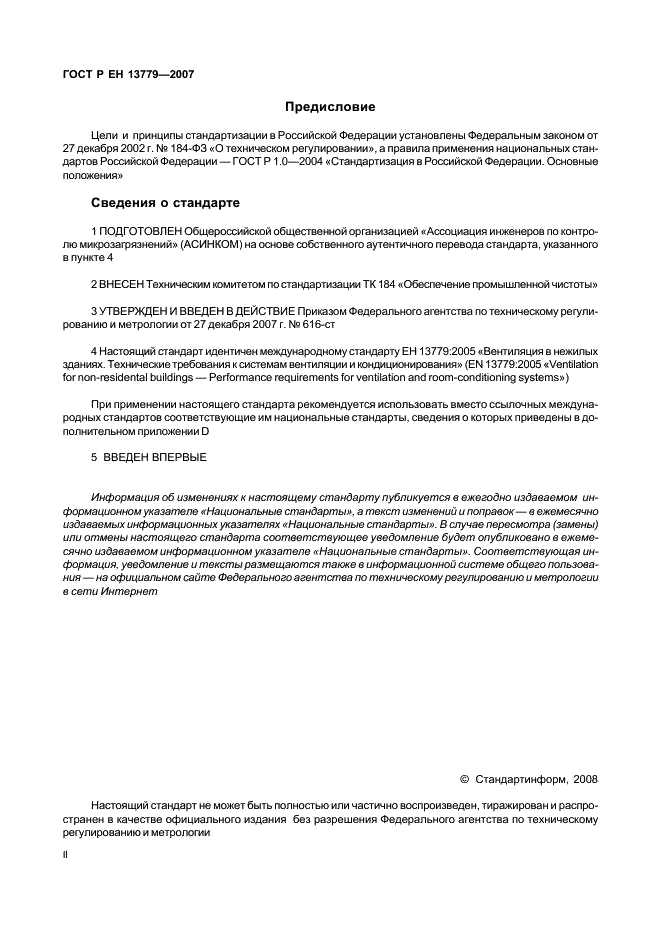

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р1.0—2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Общероссийской общественной организацией ««Ассоциация инженеров по контролю микрозагрязнений» (АСИНКОМ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК184 «Обеспечение промышленной чистоты»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. No 616-ст
4 Настоящий стандарт идентичен международному стандарту ЕН 13779:2005 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования» (EN 13779:2005 «Ventilation for non-residental buildings — Performance requirements for ventilation and room-conditioning systems»)
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении D
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок—в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация. уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ. 2008
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ Р ЕН 13779-2007

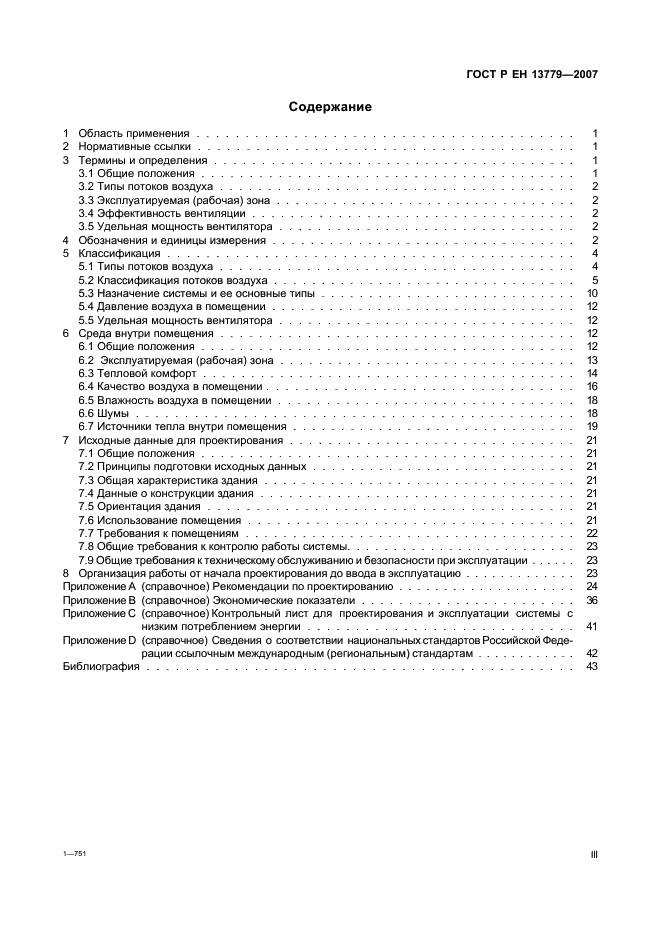

Содержание
1 Область применения……………………………………………………………………1
2 Нормативные ссылки……………………………………………………………………1
3 Термины и определения………………………………………………………………….1
3.1 Общие положения……………………………………………………………………1
3.2 Типы потоков воздуха………………………………………………………………..2
3.3 Эксплуатируемая (рабочая) зона……………………………………………………….2
3.4 Эффективность вентиляции…………………………………………………………..2
3.5 Удельная мощность вентилятора……………………………………………………..2
4 Обозначения и единицы измерения……………………………………………………….2
5 Классификация…………………………………………………………………………4
5.1 Типы потоков воздуха………………………………………………………………..4
5.2 Классификация потоков воздуха……………………………………………………….5

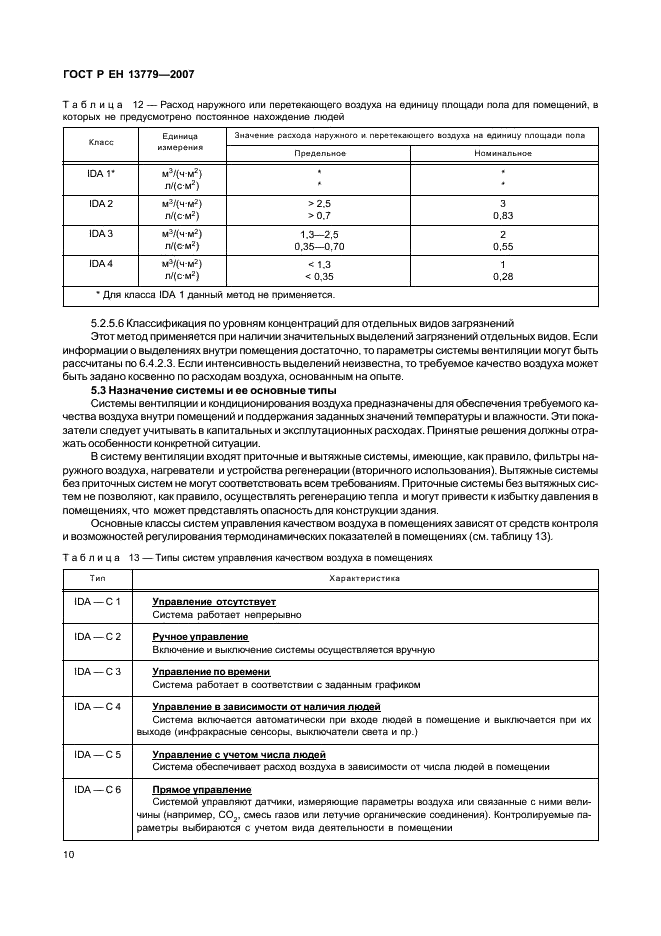

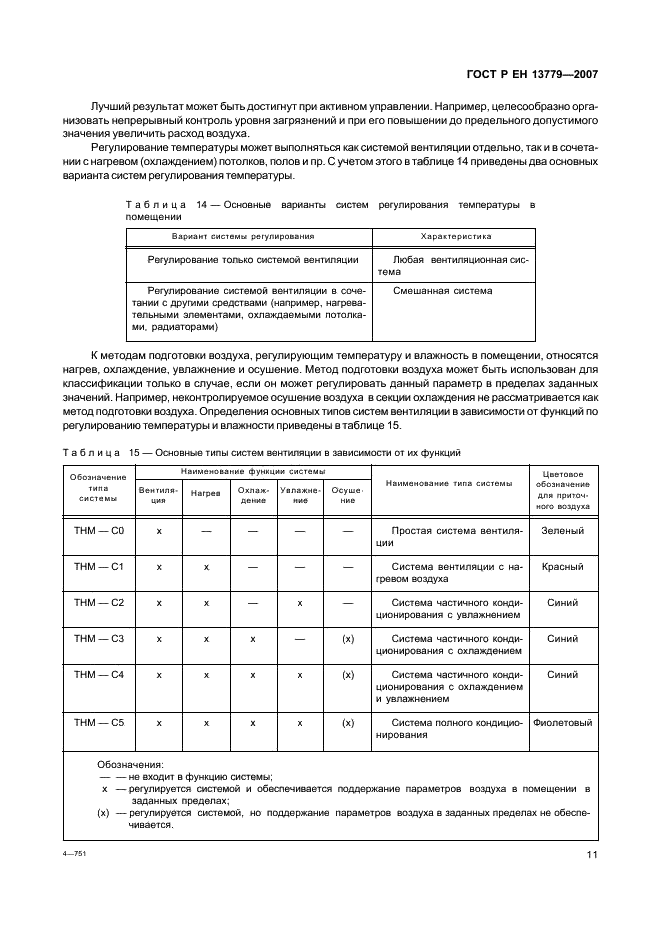

5.3 Назначение системы и ее основные типы………………………………………………10

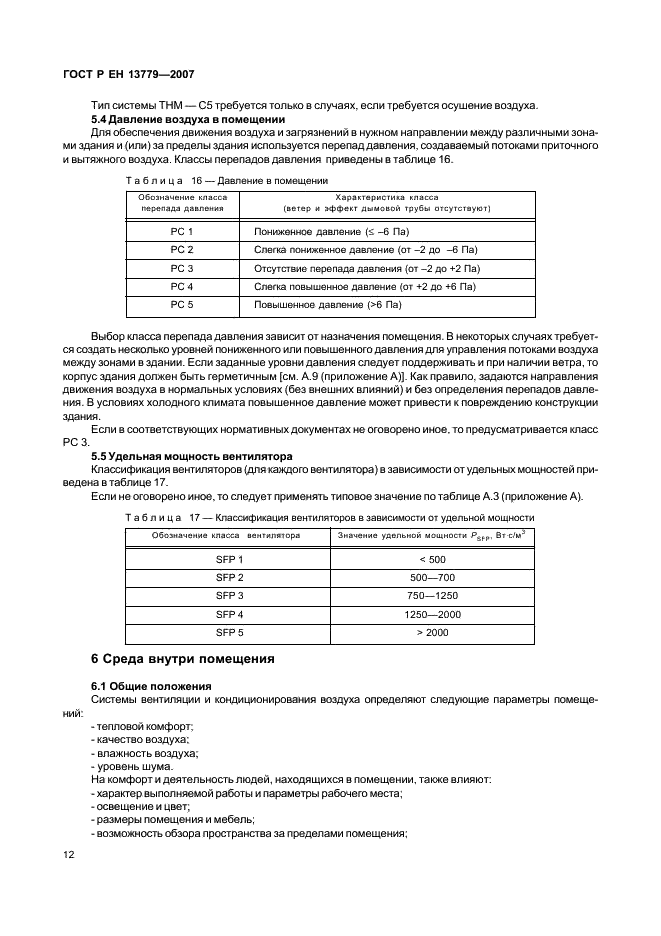

5.4 Давление воздуха в помещении……………………………………………………….12
5.5 Удельная мощность вентилятора……………………………………………………..12
6 Среда внутри помещения………………………………………………………………..12
6.1 Общие положения……………………………………………………………………12

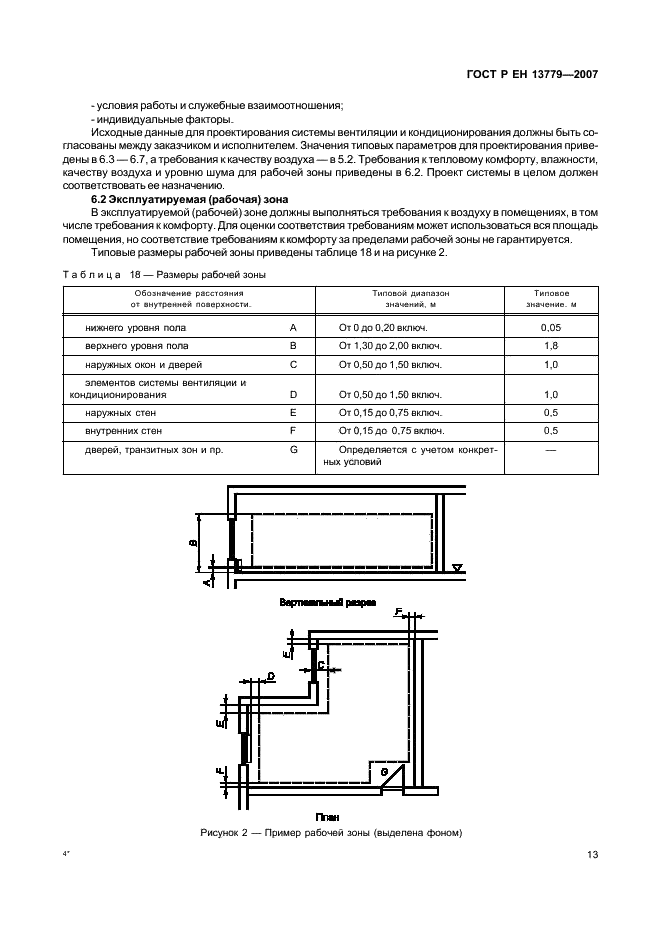

6.2 Эксплуатируемая (рабочая) зона……………………………………………………..13

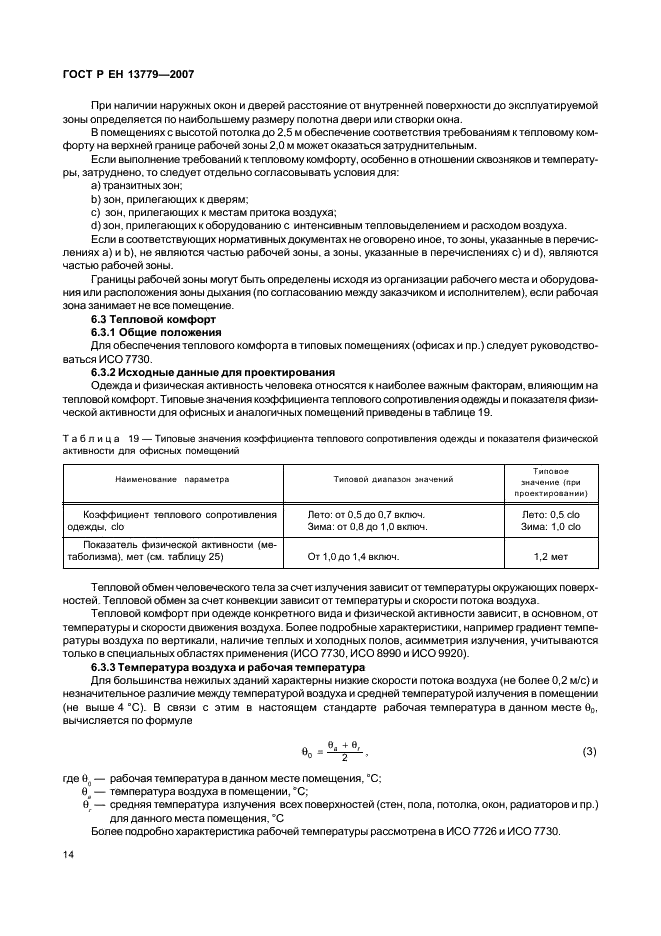

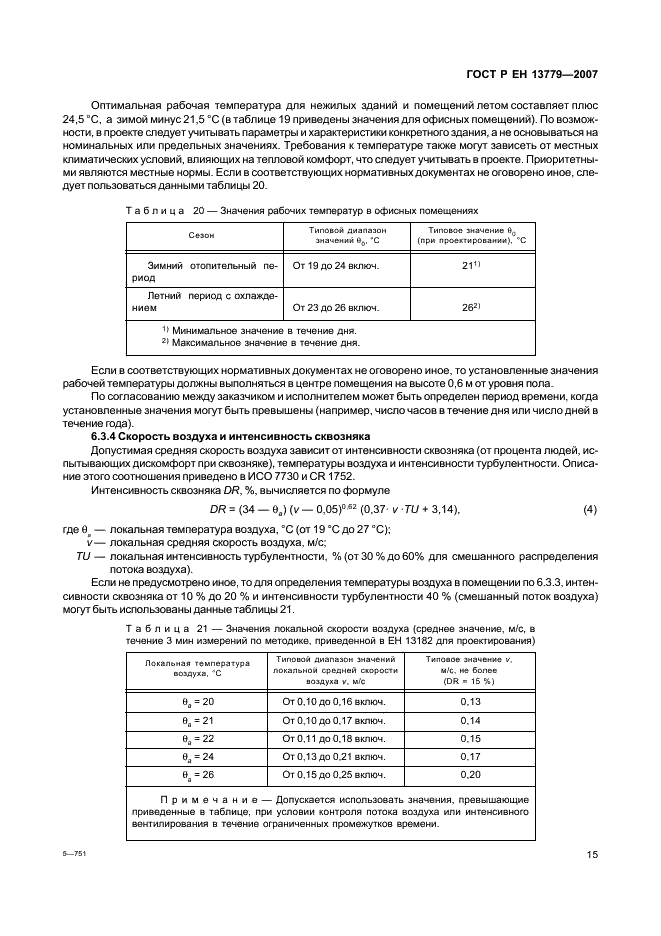

6.3 Тепловой комфорт……………………………………………………………………14

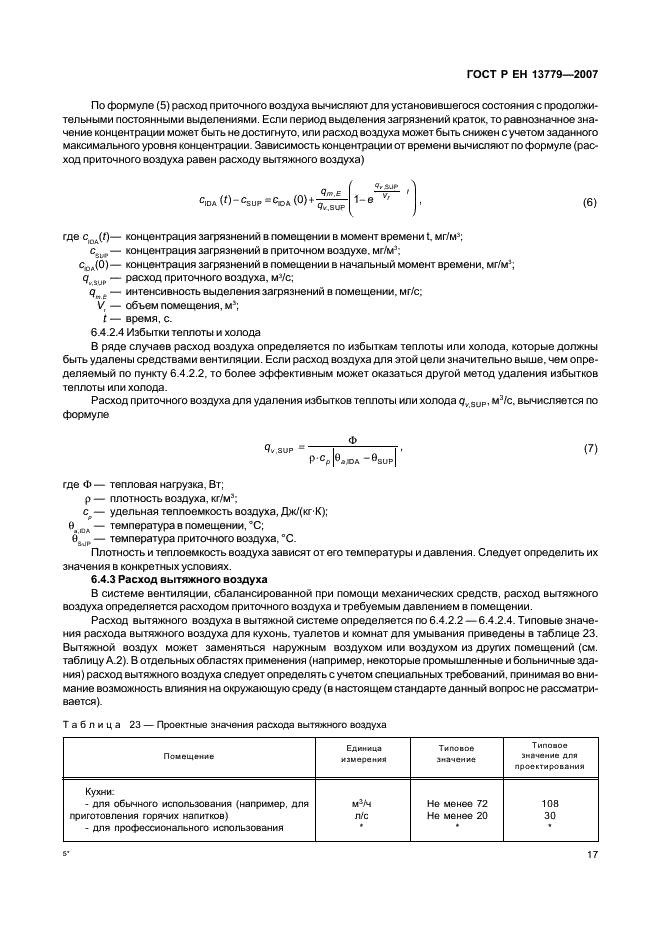

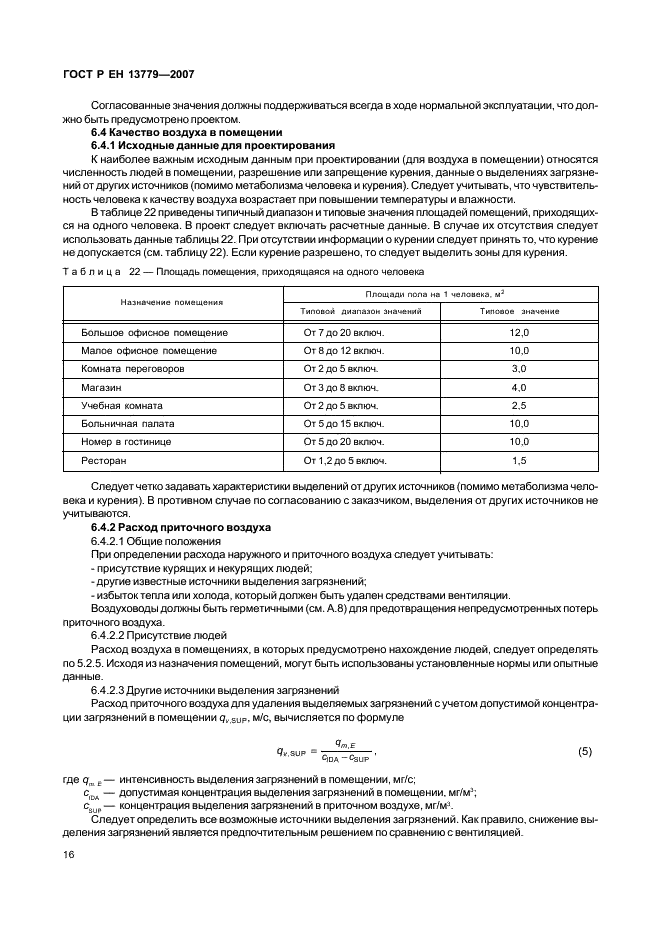

6.4 Качество воздуха в помещении……………………………………………………….16

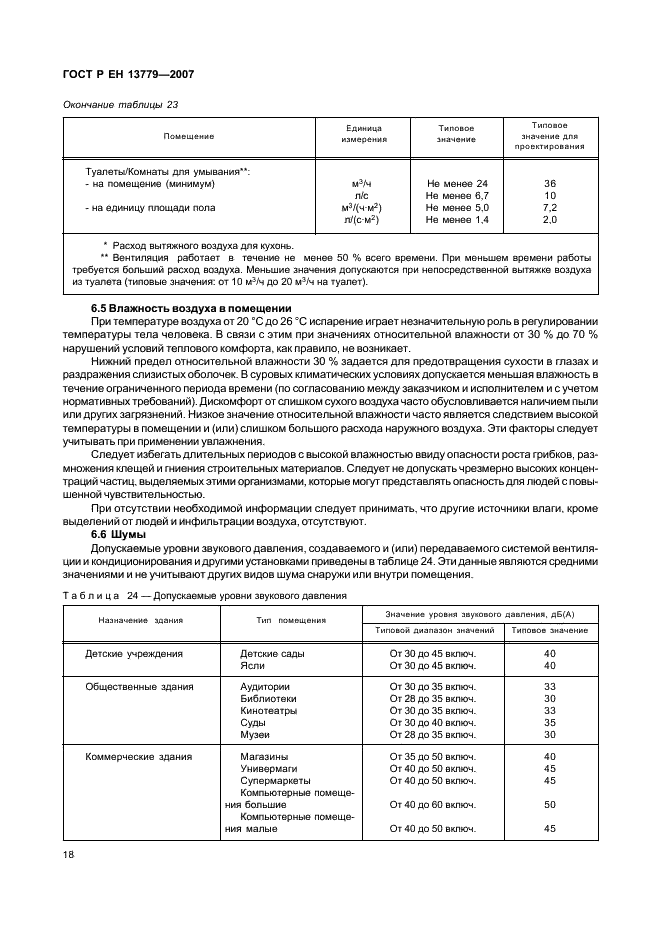

6.5 Впажность воздуха в помещении……………………………………………………..18
6.6 Шумы………………………………………………………………………………18

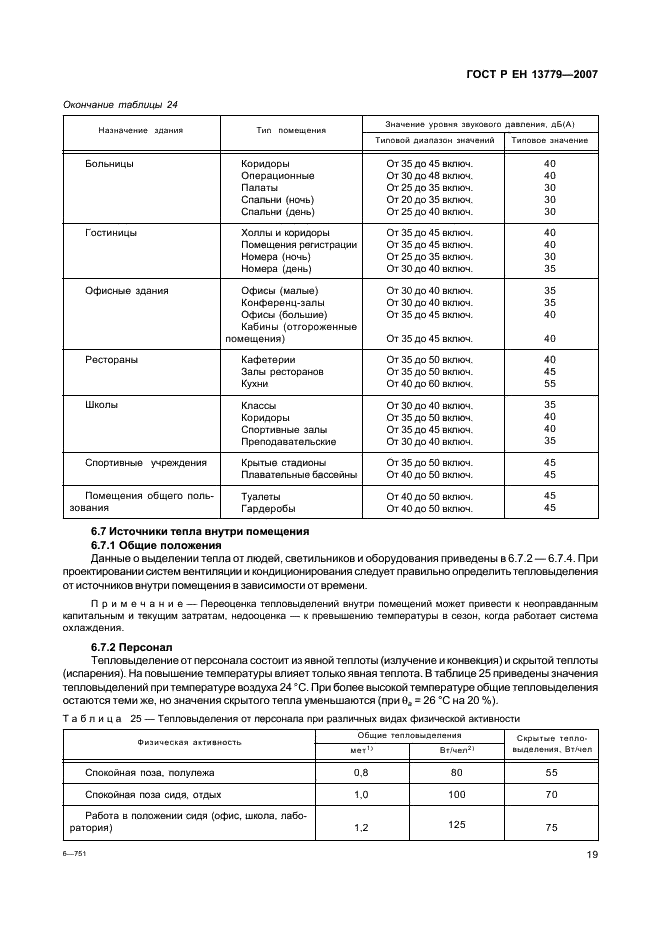

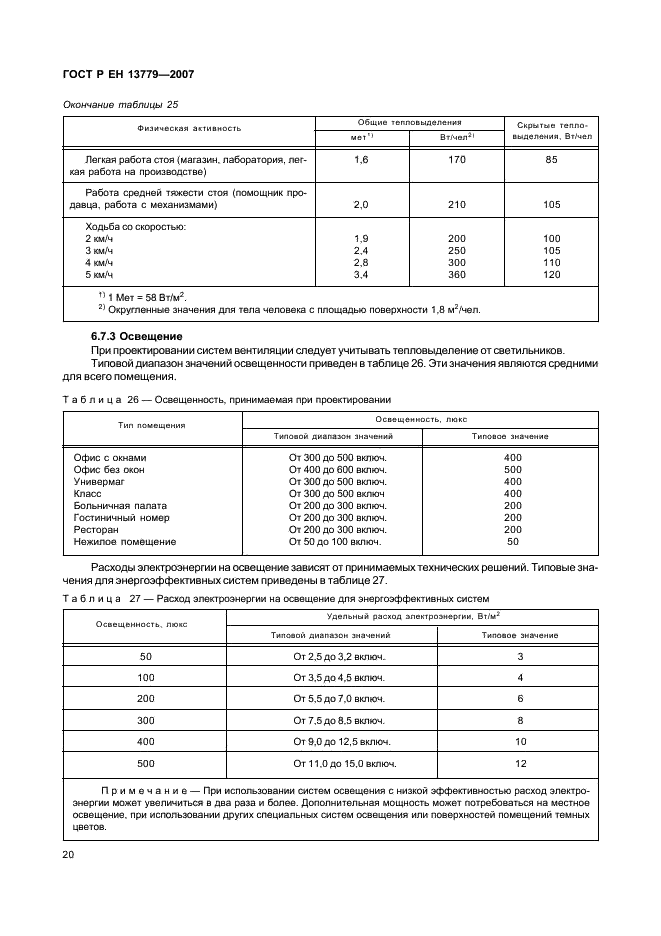

6.7 Источники тепла внутри помещения……………………………………………………19

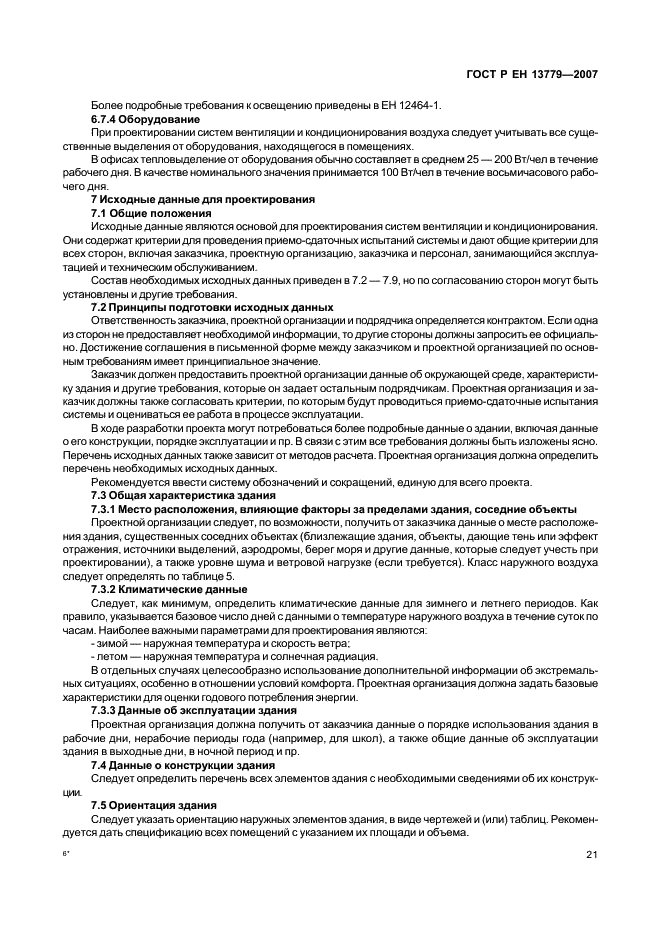

7 Исходные данные для проектирования……………………………………………………21
7.1 Общие положения……………………………………………………………………21
7.2 Принципы подготовки исходных данных………………………………………………..21
7.3 Общая характеристика здания…………………………………………………………21
7.4 Данные о конструкции здания…………………………………………………………21
7.5 Ориентация здания………………………………………………………………….21

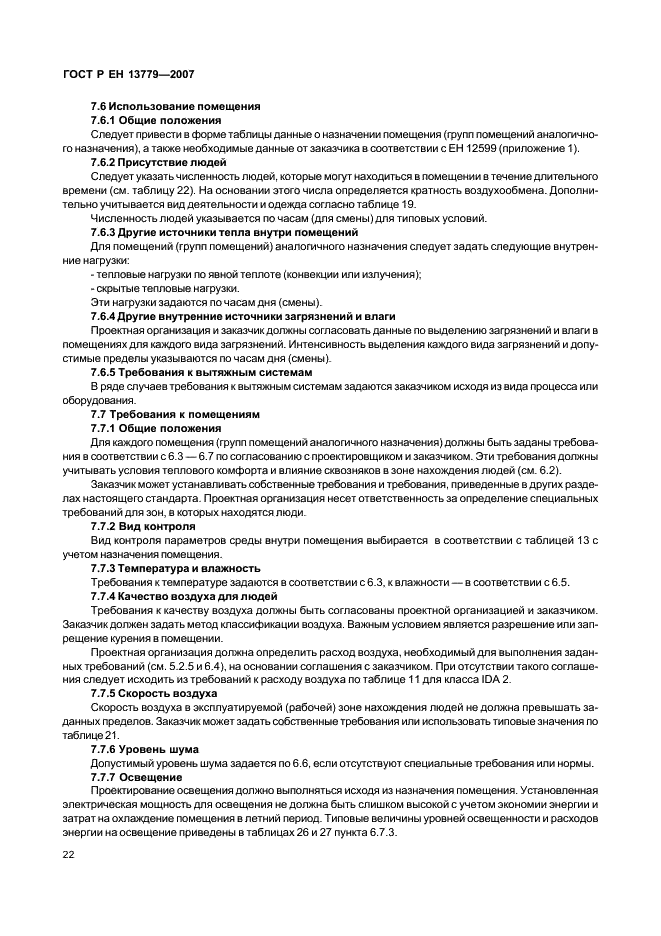

7.6 Использование помещения…………………………………………………………..21
7.7 Требования к помещениям…………………………………………………………….22

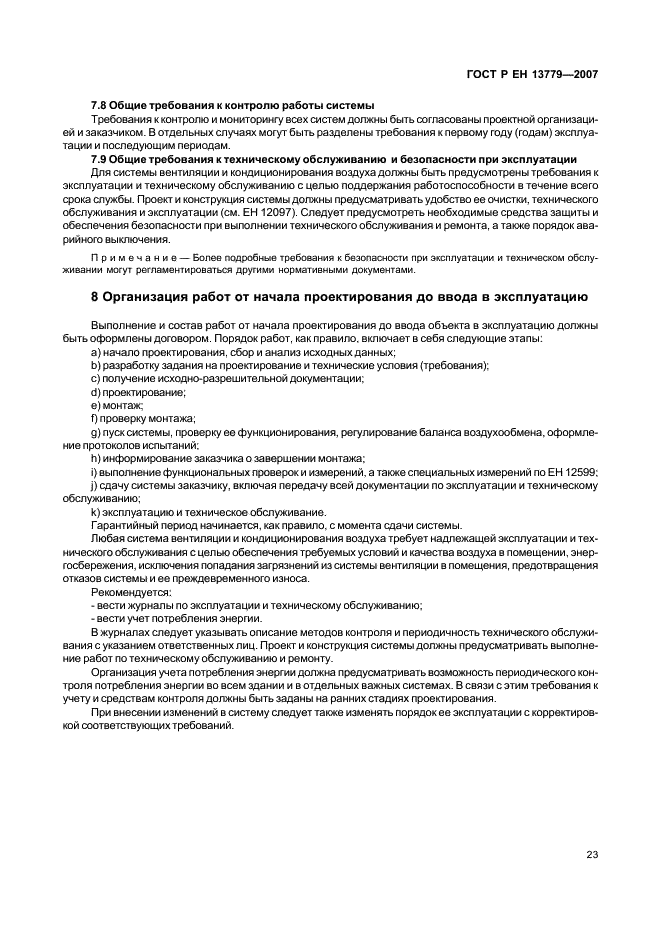

7.8 Общие требования к контролю работы системы…………………………………………..23
7.9 Общие требования к техническому обслуживанию и безопасности при эксплуатации…………23
8 Организация работы от начала проектирования до ввода в эксплуатацию……………………..23

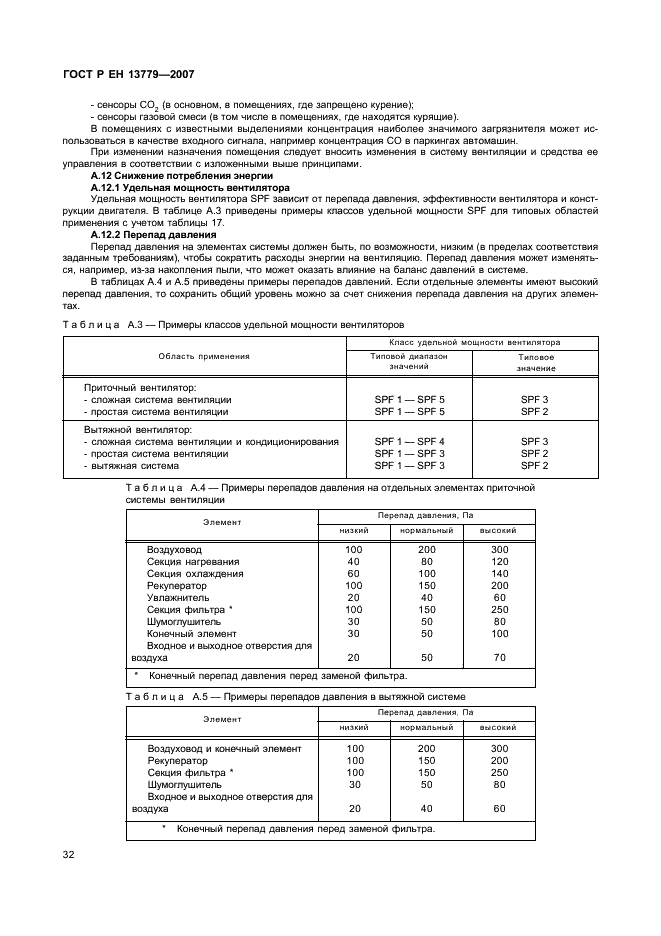

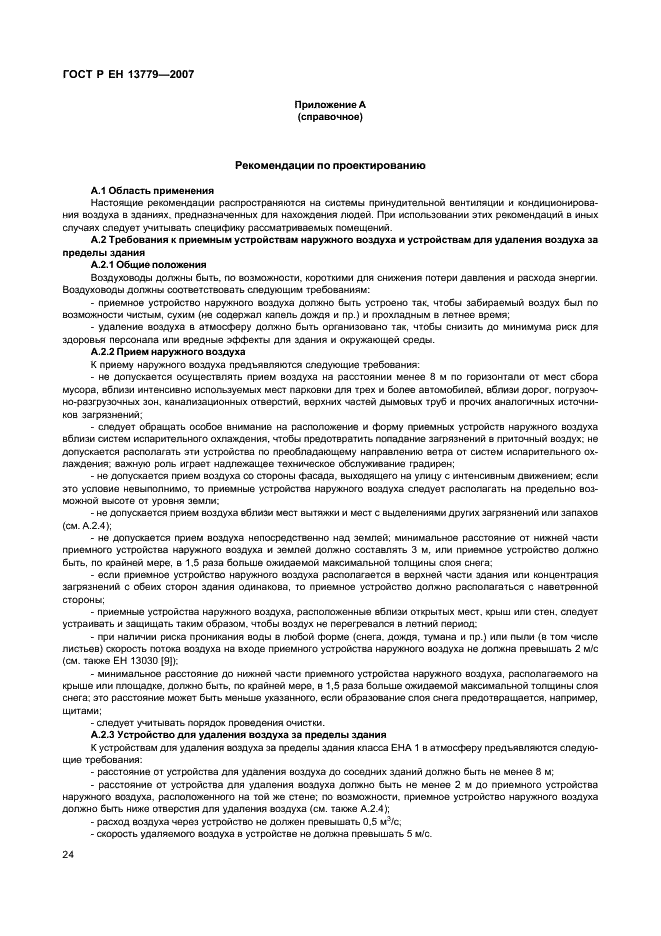

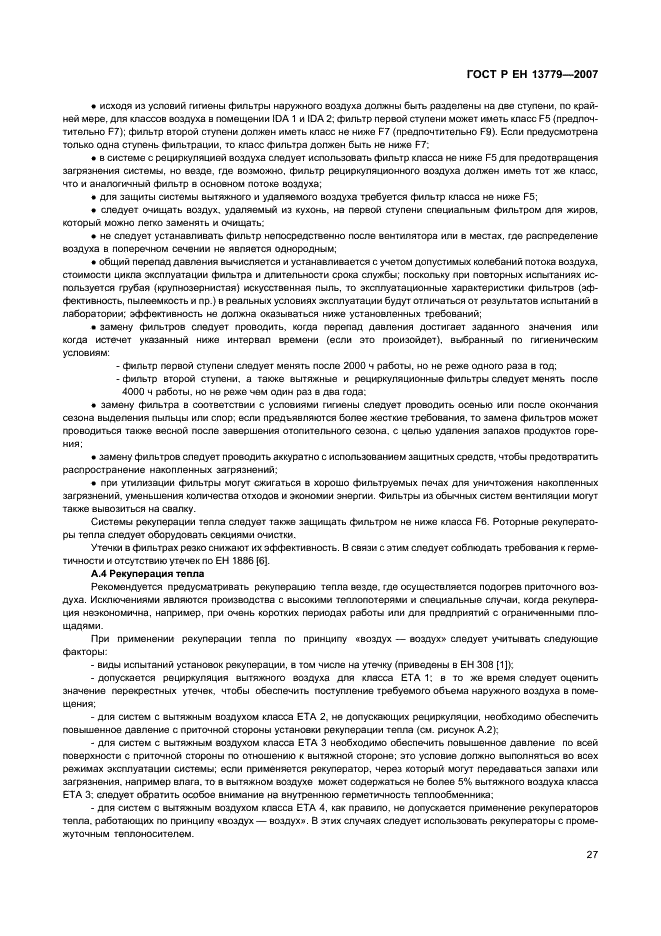

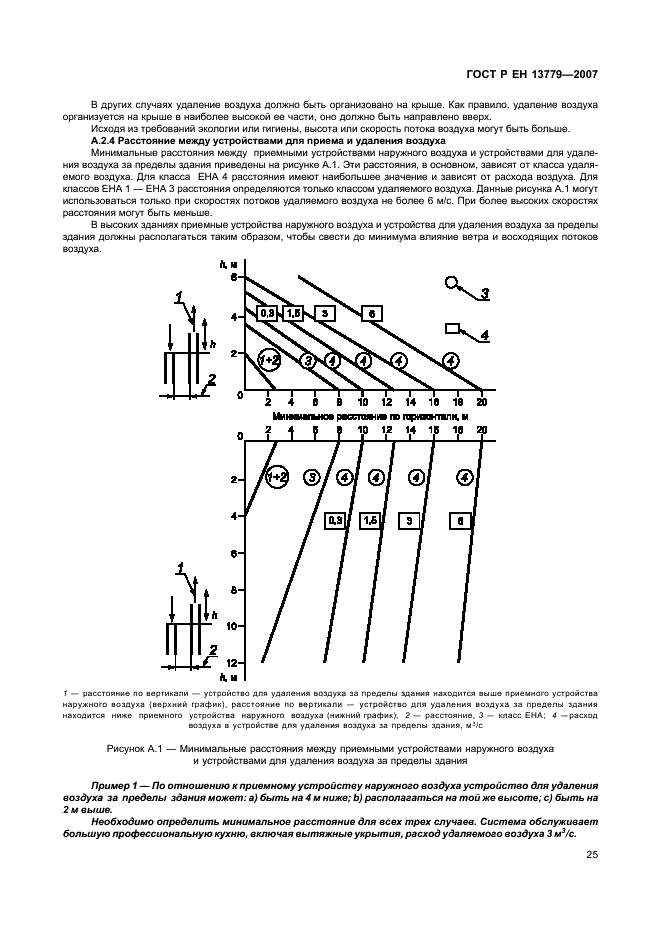

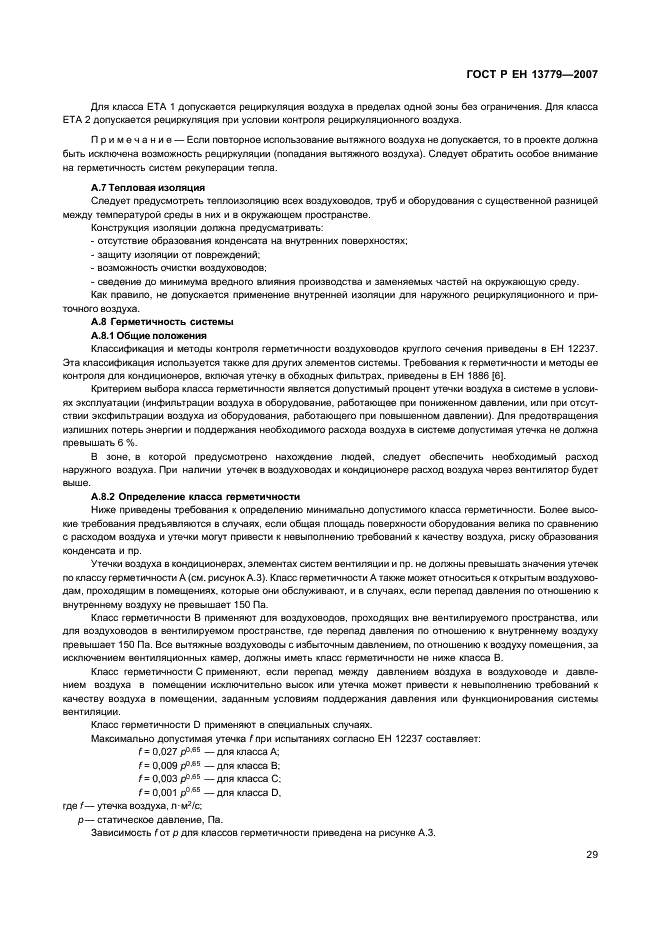

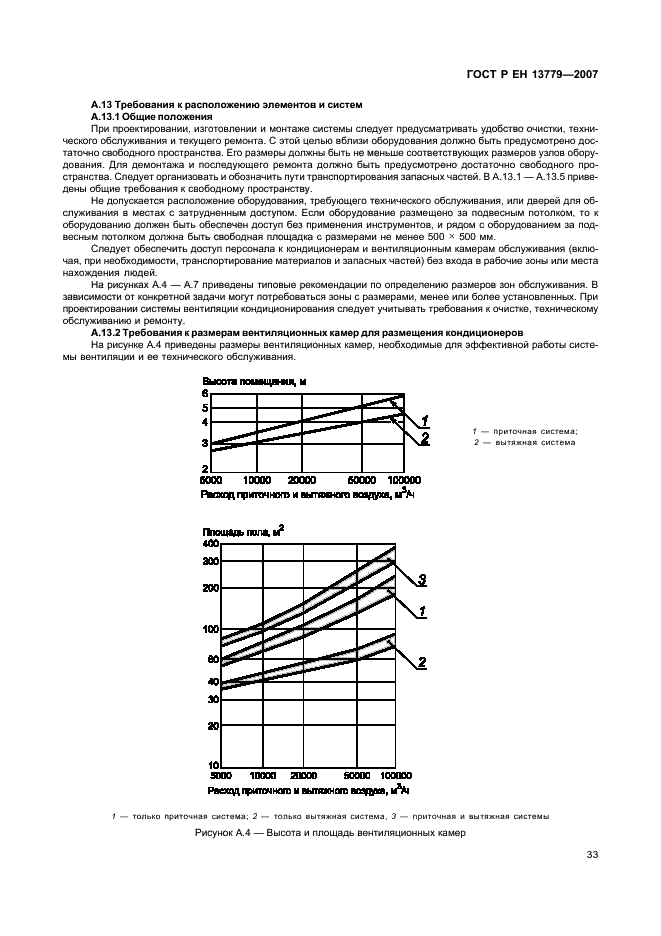

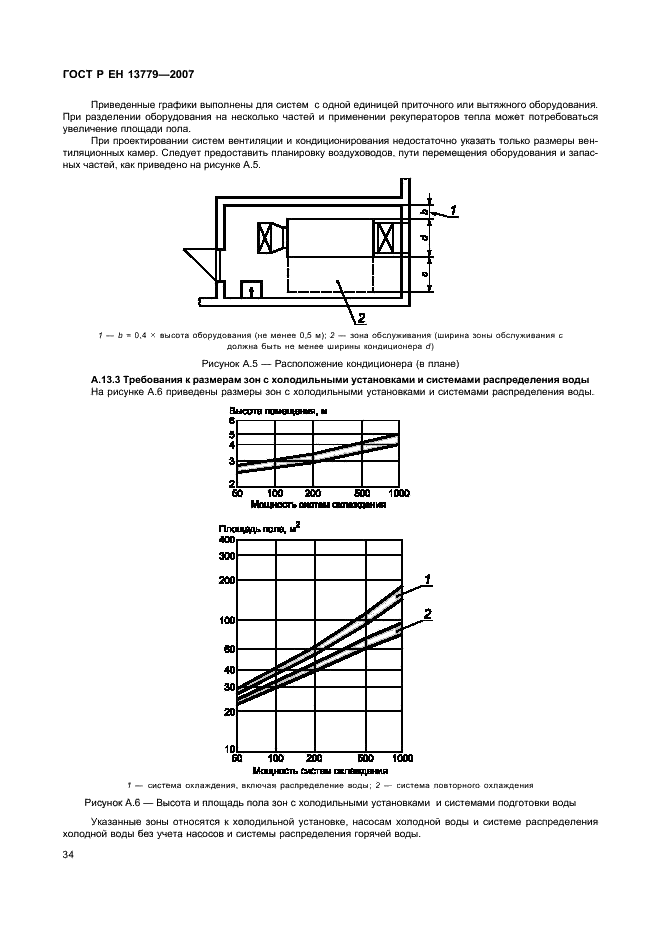

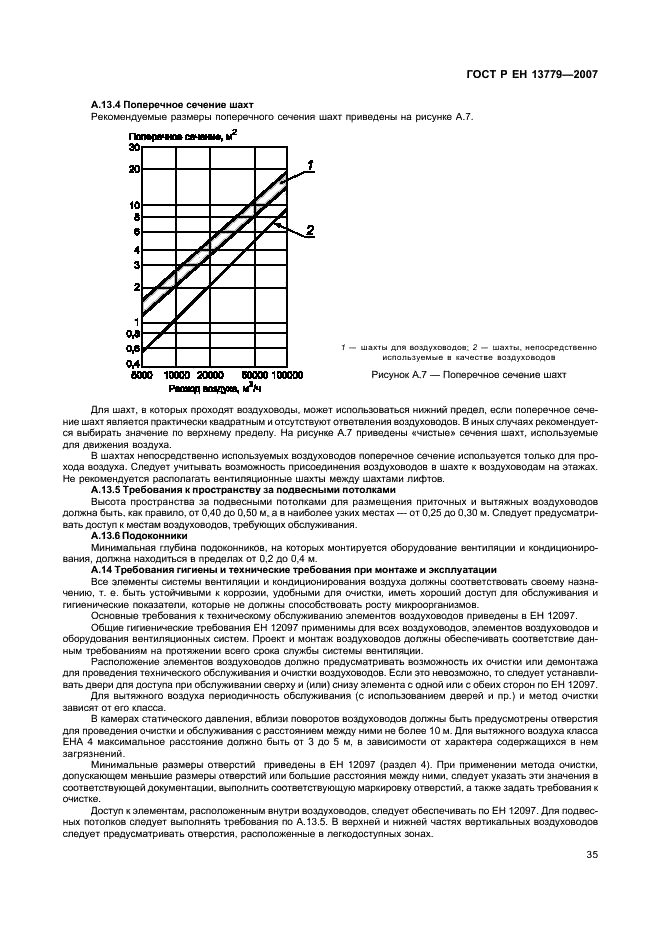

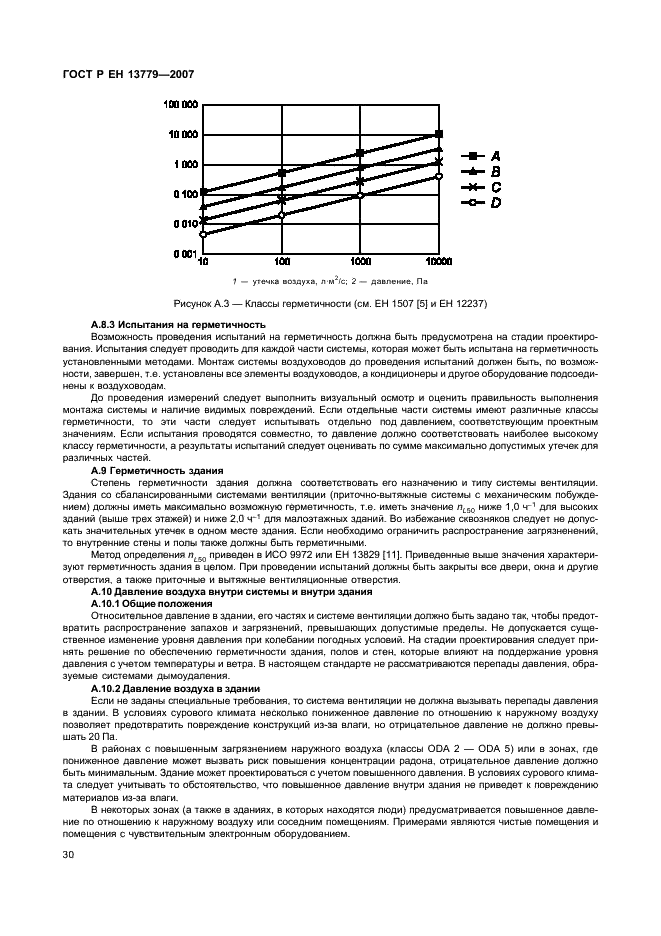

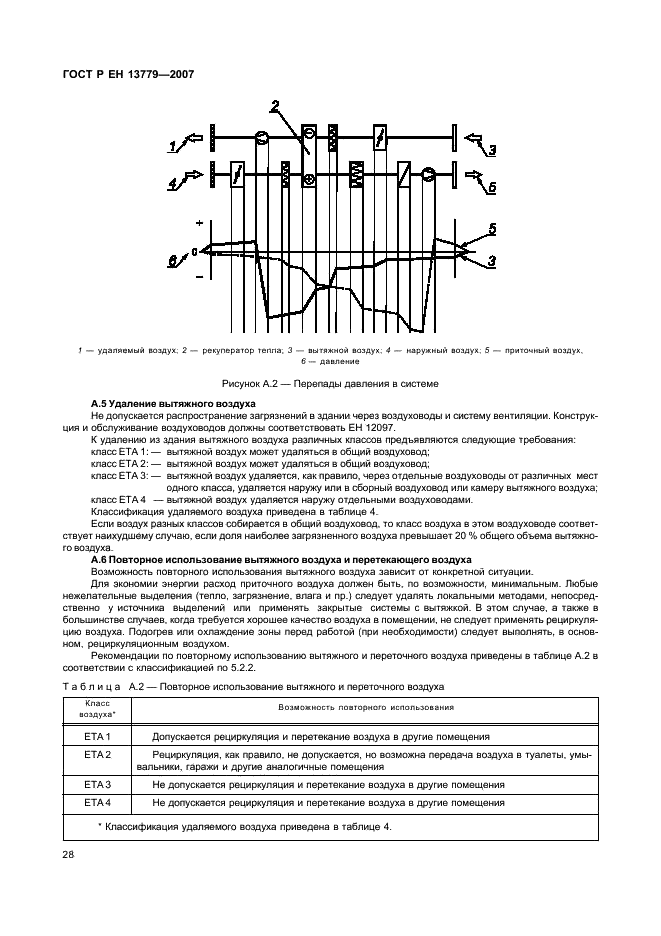

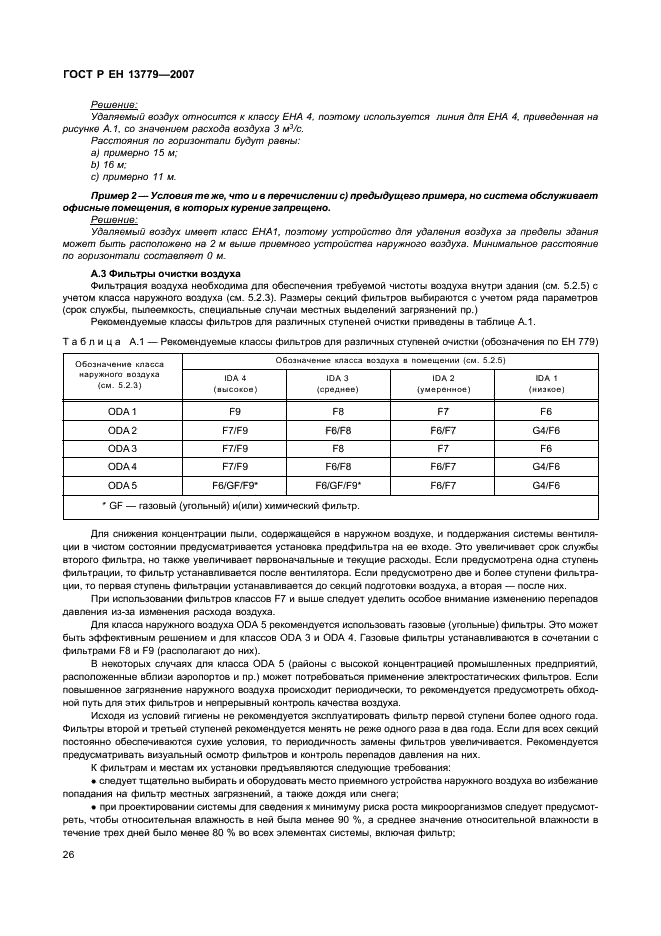

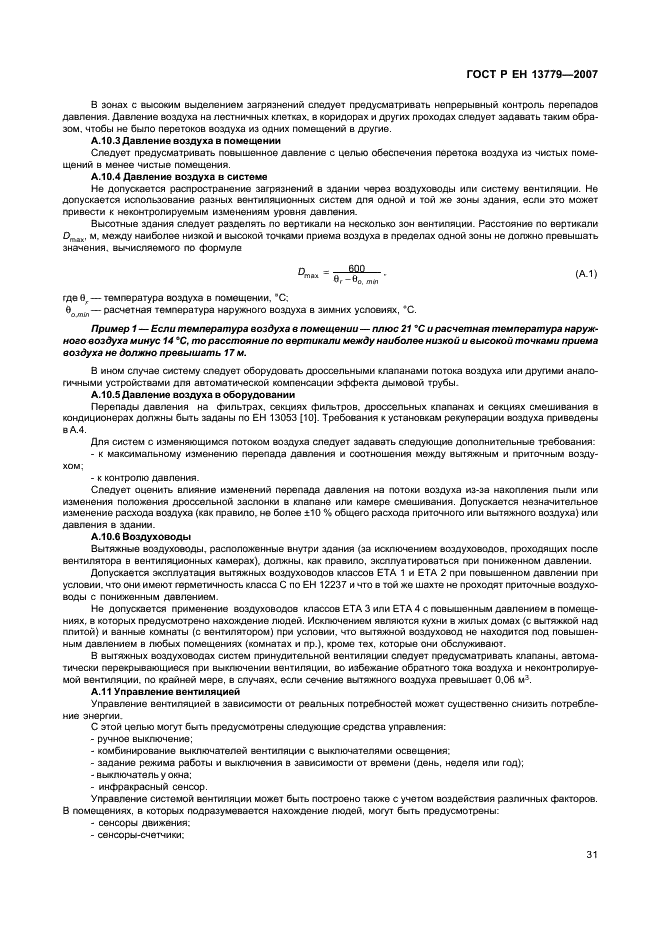

Приложение А (справочное) Рекомендации по проектированию………………………………….24

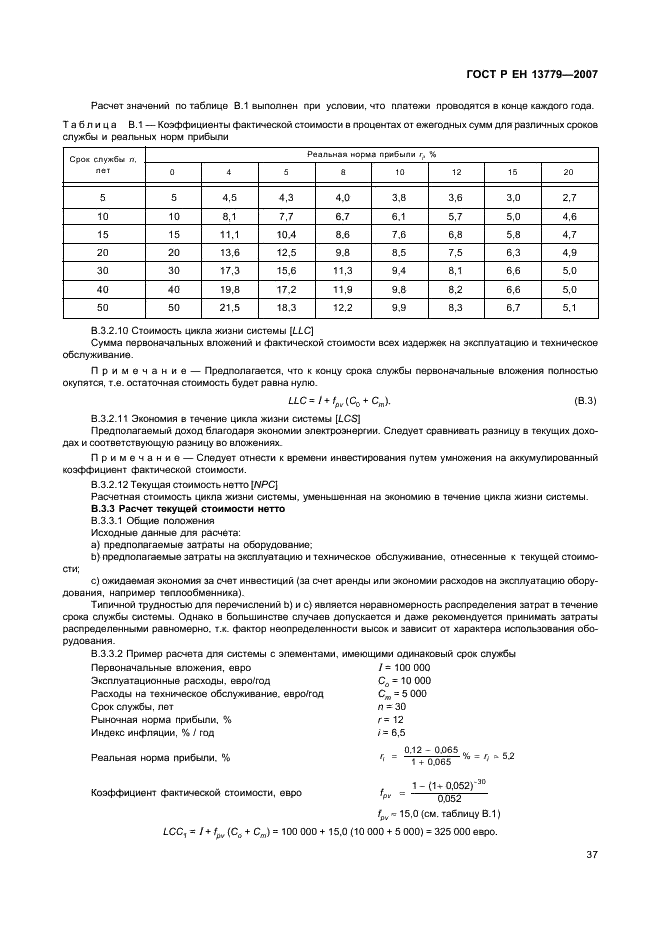

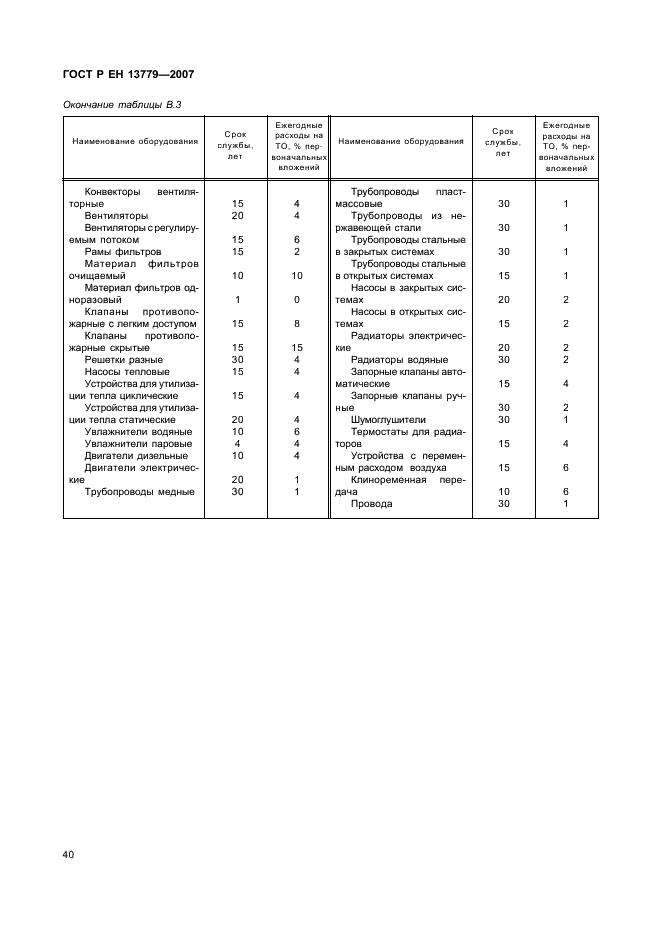

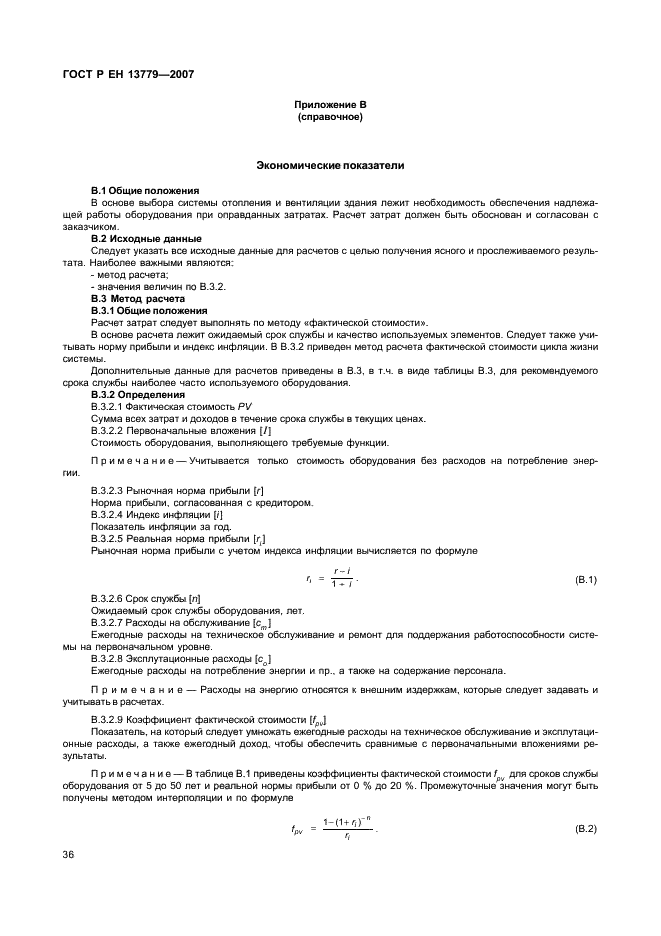

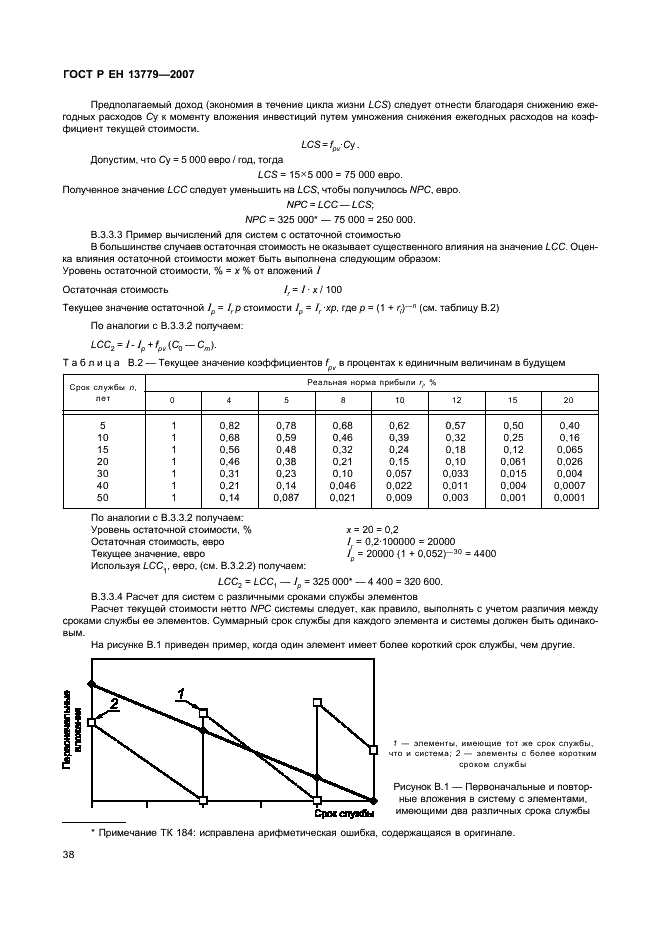

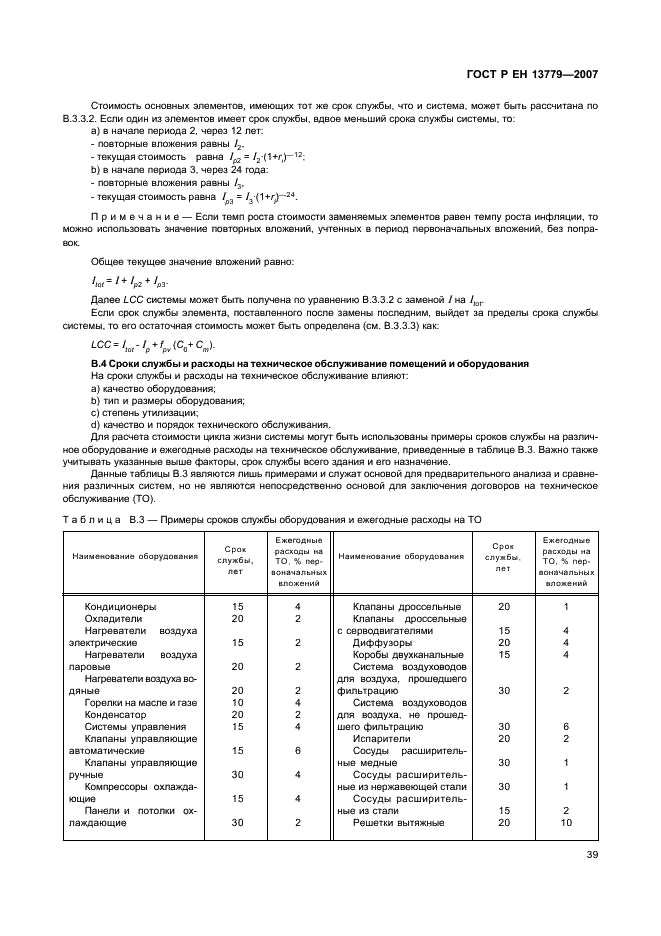

Приложение В (справочное) Экономические показатели……………………………………….36

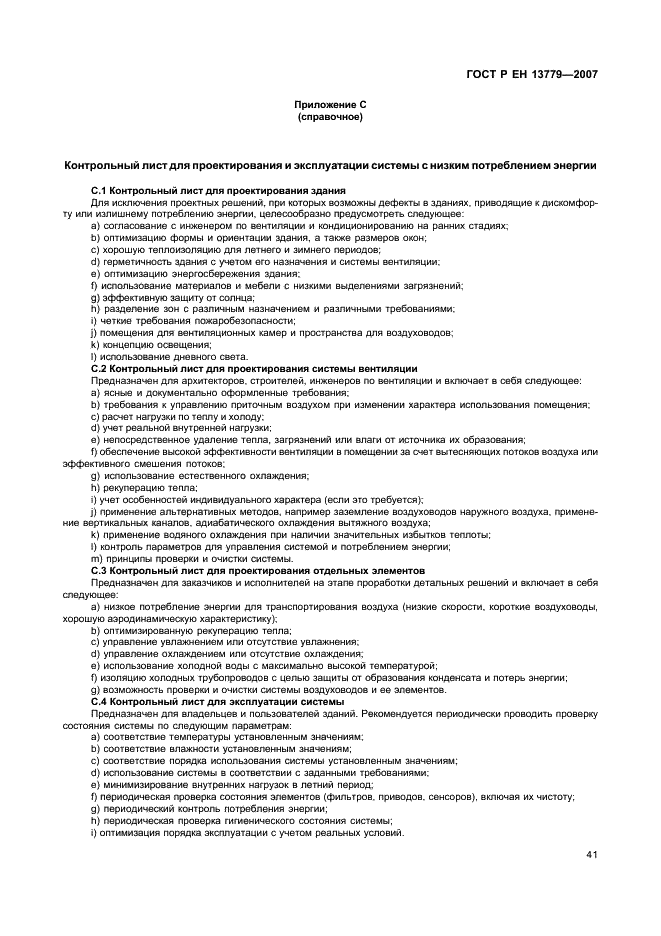

Приложение С (справочное) Контрольный лист для проектирования и эксппуатации системы с
низким потреблением энергии………………………….41

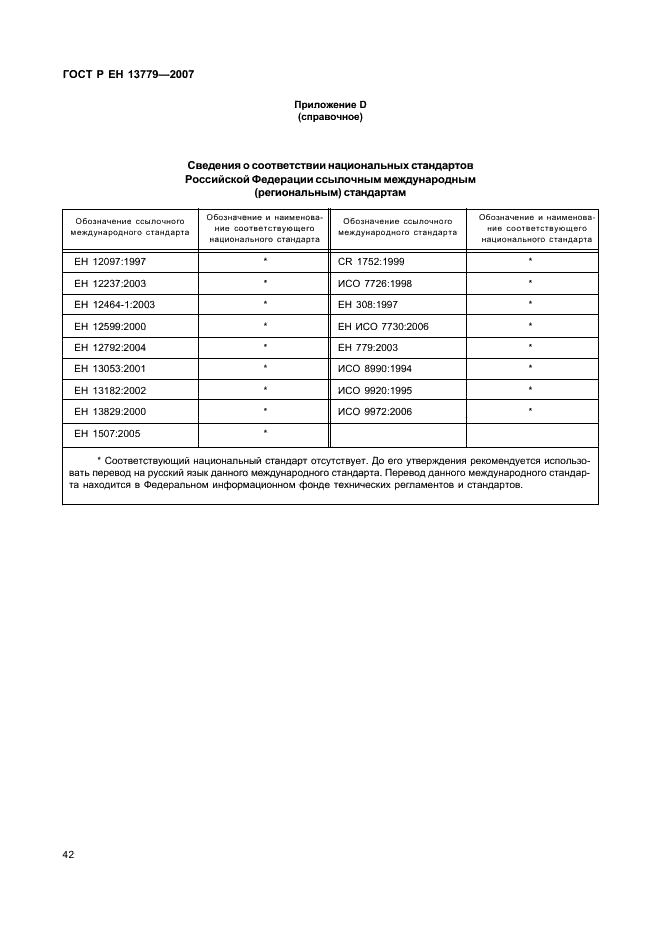

Приложение D (справочное) Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным (региональным) стандартам……………………42

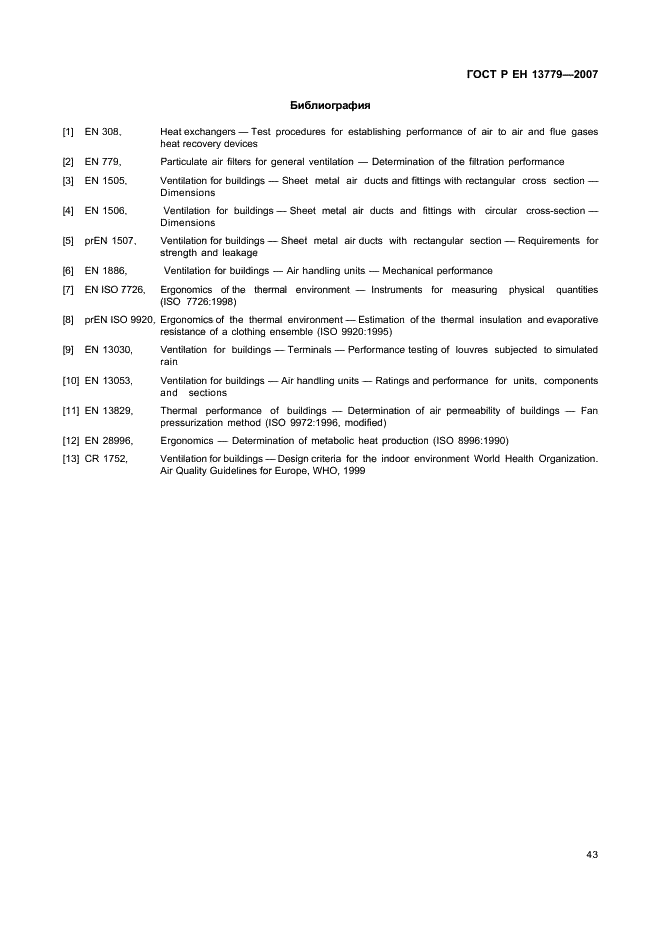

Библиография…………………………………………………………………………….43
1—751
ill
ГОСТ Р ЕН 13779-2007
Введение
Настоящий стандарт содержит требования к системам вентиляции и кондиционирования воздуха с целью обеспечения комфортных условий для находящихся в здании людей и соблюдения условий гигиены в помещениях во все времена года при оправданных капитальных и текущих расходах. В стандарте приведены:
— параметры воздуха внутри помещений;
• исходные данные и требования к проектированию;
— порядок регулирования отношений между различными сторонами, работающими в данной области.
IV
ГОСТ Р ЕН 13779-2007

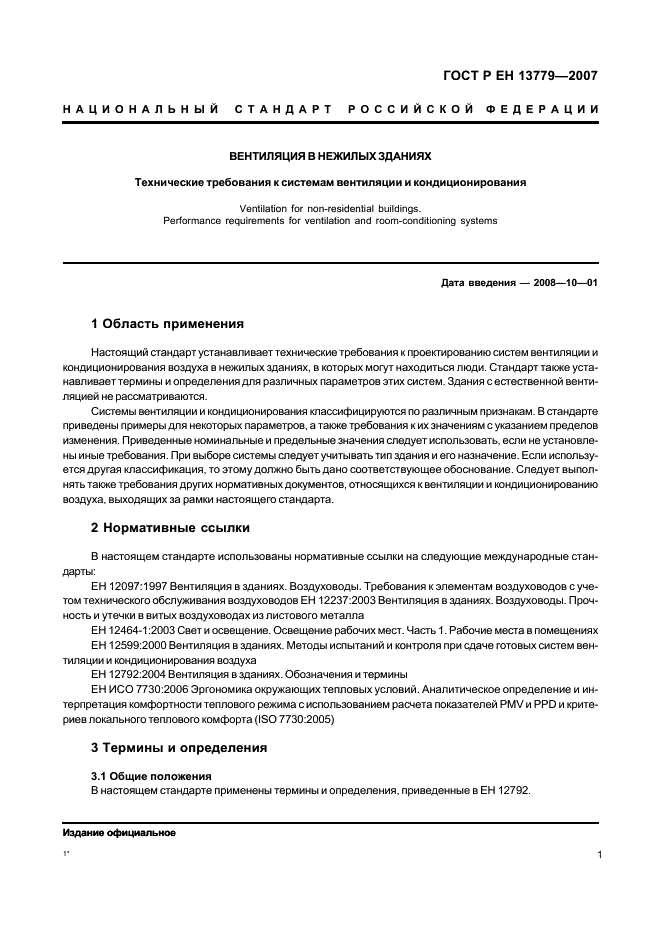

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЕНТИЛЯЦИЯ В НЕЖИЛЫХ ЗДАНИЯХ
Технические требования к системам вентиляции и кондиционирования
Ventilation for non-residential buildings.
Performance requirements for ventilation and room-conditioning systems
Дата введения — 2008—10—01
1 Область применения
Настоящий стандарт устанавливает технические требования к проектированию систем вентиляции и кондиционирования воздуха в нежилых зданиях, в которых могут находиться люди. Стандарт также устанавливает термины и определения для различных параметров этих систем. Здания с естественной вентиляцией не рассматриваются.
Системы вентиляции и кондиционирования классифицируются по различным признакам. В стандарте приведены примеры дпя некоторых параметров, а также требования к их значениям с указанием пределов изменения. Приведенные номинальные и предельные значения следует использовать, если не установлены иные требования. При выборе системы следует учитывать тип здания и его назначение. Если используется другая классификация, то этому должно быть дано соответствующее обоснование. Следует выполнять также требования других нормативных документов, относящихся к вентиляции и кондиционированию воздуха, выходящих за рамки настоящего стандарта.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ЕН 12097:1997 Вентиляция в зданиях. Воздуховоды. Требования к элементам воздуховодов с учетом технического обслуживания воздуховодов ЕН 12237:2003 Вентиляция в зданиях. Воздуховоды. Прочность и утечки в витых воздуховодах из листового металла
ЕН 12464-1:2003 Свет и освещение. Освещение рабочих мест. Часть 1. Рабочие места в помещениях
ЕН 12599:2000 Вентиляция в зданиях. Методы испытаний и контроля при сдаче готовых систем вентиляции и кондиционирования воздуха
ЕН 12792:2004 Вентиляция в зданиях. Обозначения и термины
ЕН ИСО 7730:2006 Эргономика окружающих тепловых условий. Аналитическое определение и интерпретация комфортности теплового режима с использованием расчета показателей PMV и PPD и критериев локального теплового комфорта (ISO 7730:2005)
3 Термины и определения
3.1 Общие положения
В настоящем стандарте применены термины и определения, приведенные в ЕН 12792.
Издание официальное
г
1
ГОСТ Р ЕН 13779-2007

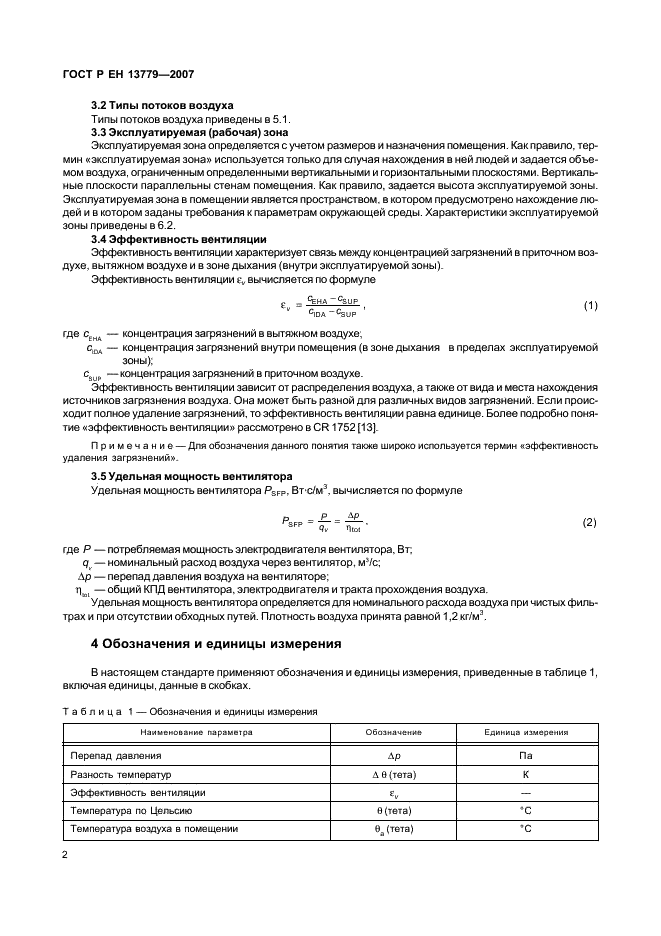

3.2 Типы потоков воздуха
Типы потоков воздуха приведены в 5.1.
3.3 Эксппуатируемая (рабочая) зона
Эксплуатируемая зона определяется с учетом размеров и назначения помещения. Как правило, термин «эксплуатируемая зона» испопьзуется только для случая нахождения в ней людей и задается объемом воздуха, ограниченным определенными вертикальными и горизонтапьными плоскостями. Вертикальные плоскости параллельны стенам помещения. Как правило, задается высота эксппуатируемой зоны. Эксплуатируемая зона в помещении является пространством, в котором предусмотрено нахождение людей и в котором заданы требования к параметрам окружающей среды. Характеристики эксплуатируемой зоны приведены в 6.2.
3.4 Эффективность вентиляции
Эффективность вентипяции характеризует связь между концентрацией загрязнений в приточном воздухе, вытяжном воздухе и в зоне дыхания (внутри эксппуатируемой зоны).
Эффективность вентиляции ev вычисляется по формуле
с-=ЗнА^аир, (1)
°ША Vsup
где ctHA — концентрация загрязнений в вытяжном воздухе,
cIDA — концентрация загрязнений внутри помещения (в зоне дыхания в пределах эксплуатируемой зоны);
csue — концентрация загрязнений в приточном воздухе.
Эффективность вентипяции зависит от распределения воздуха, а также от вида и места нахождения источников загрязнения воздуха. Она может быть разной для различных видов загрязнений. Если происходит полное удаление загрязнений, то эффективность вентиляции равна единице. Более подробно понятие «эффективность вентипяции» рассмотрено в CR1752 (13).
Примечание — Для обозначения данного понятия также широко используется термин «эффективность удаления загрязнений».
3.5 Удельная мощность вентилятора
Удельная мощность вентилятора PSFP. Вт с/м3, вычисляется по формуле
Р,
(2)
SFP
_ Р_ _ ДР
Qv Пии
где Р — потребляемая мощность электродвигателя вентилятора. Вт.
Q(— номинальный расход воздуха через вентилятор. м7с;
Лр — перепад давления воздуха на вентиляторе:
»1в1 — общий КПД вентилятора, электродвигателя и тракта прохождения воздуха.
Удельная мощность вентилятора определяется для номинального расхода воздуха при чистых фильтрах и при отсутствии обходных путей. Плотность воздуха принята равной 1,2 кг/м3.
4 Обозначения и единицы измерения
В настоящем стандарте применяют обозначения и единицы измерения, приведенные в таблице 1, включая единицы, данные в скобках.
|
Таблица 1 — Обозначения и единицы измерения |
||||||||||||||||||
|
2
ГОСТ Р ЕН 13779-2007
|

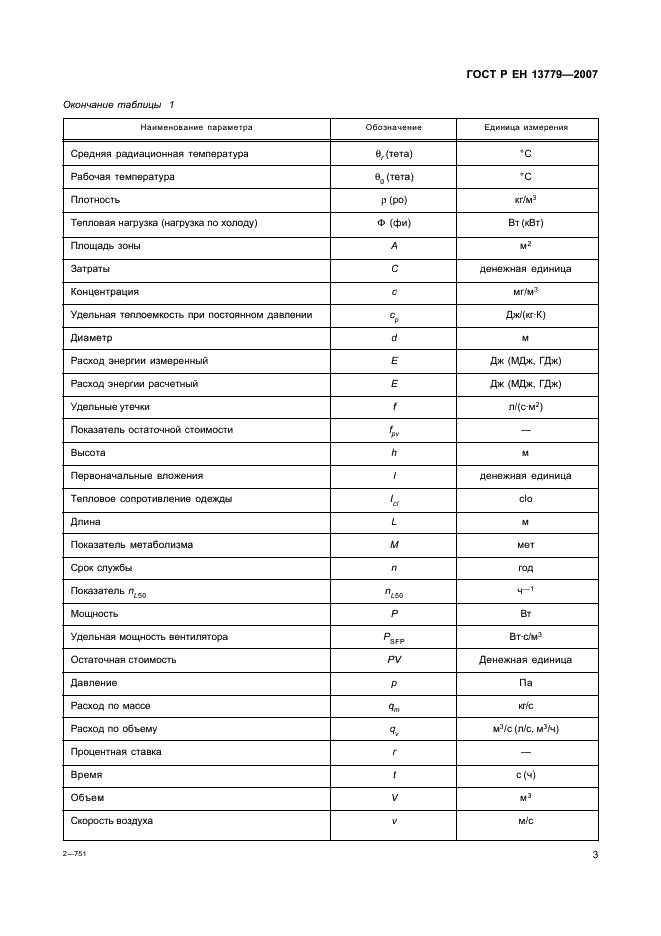

Окончание таблицы 1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2—751 3 |
ГОСТ Р ЕН 13779-2007

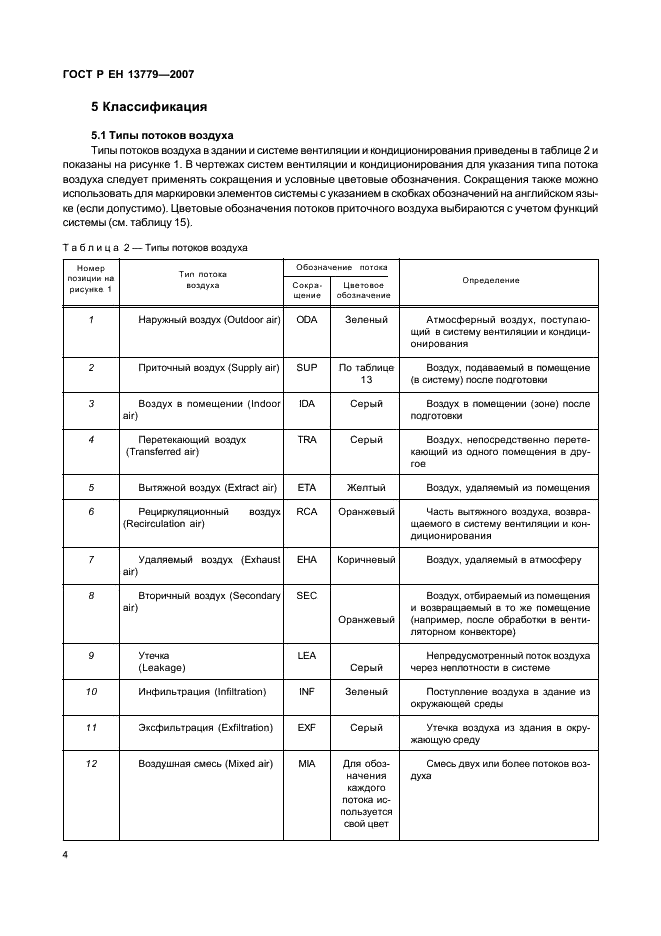

5 Классификация 5.1 Типы потоков воздуха
Типы потоков воздуха в здании и системе вентиляции и кондиционирования приведены в таблице 2 и показаны на рисунке 1. В чертежах систем вентиляции и кондиционирования для указания типа потока воздуха следует применять сокращения и условные цветовые обозначения. Сокращения также можно использовать для маркировки элементов системы с указанием в скобках обозначений на английском языке (если допустимо). Цветовые обозначения потоков приточного воздуха выбираются с учетом функций системы (см. таблицу 15).
|
Таблица 2 — Типы потоков воздуха |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
ГОСТ Р ЕН 13779-2007
|
||||||||||||||
|

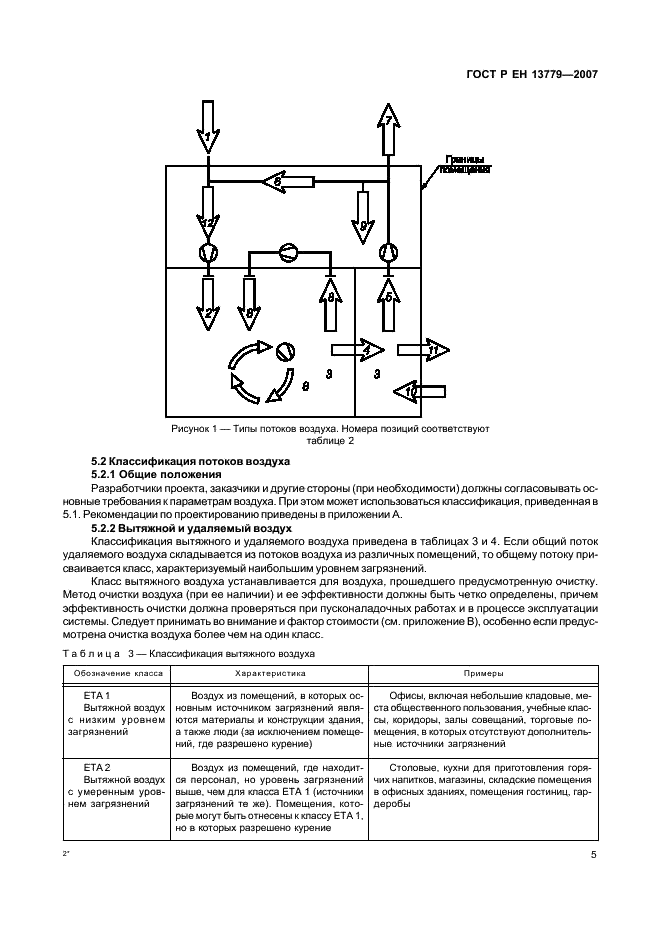

Рисунок 1 —Типы потоков воздуха. Номера позиций соответствуют таблице 2 |
||||||||||||||
5.2 Классификация потоков воздуха
5.2.1 Общие положения
Разработчики проекта, заказчики и другие стороны (при необходимости) должны согласовывать основные требования к параметрам воздуха. При этом может использоваться классификация, приведенная в 5.1. Рекомендации по проектированию приведены в приложении А.
5.2.2 Вытяжной и удаляемый воздух
Классификация вытяжного и удаляемого воздуха приведена в таблицах 3 и 4. Если общий поток удаляемого воздуха складывается из потоков воздуха из различных помещений, то общему потоку присваивается класс, характеризуемый наибольшим уровнем загрязнений.
Класс вытяжного воздуха устанавливается для воздуха, прошедшего предусмотренную очистку. Метод очистки воздуха (при ее наличии) и ее эффективности должны быть четко определены, причем эффективность очистки должна проверяться при пусконаладочных работах и в процессе эксплуатации системы. Следует принимать во внимание и фактор стоимости (см. приложение В), особенно если предусмотрена очистка воздуха более чем на один класс.
|
Таблица 3 — Классификация вытяжного воздуха |
|||||||||
|
5
ГОСТ Р ЕН 13779-2007
|

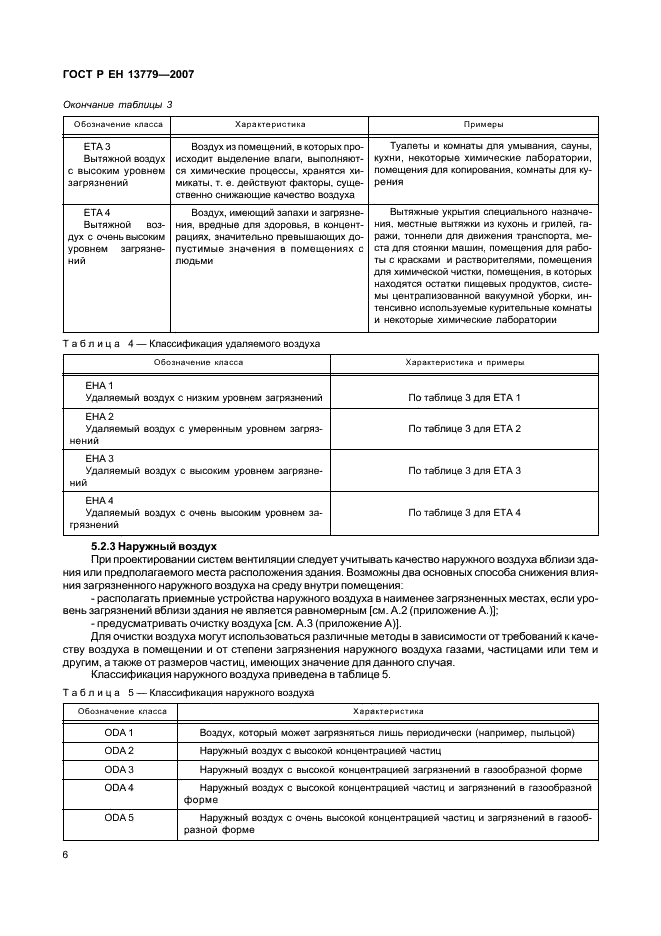

Окончание таблицы 3 |
|||||||||
|
|
Таблица 4 — Классификация удаляемого воздуха |
||||||||||
|
5.2.3 Наружный воздух
При проектировании систем вентиляции следует учитывать качество наружного воздуха вблизи здания или предполагаемого места расположения здания. Возможны два основных способа снижения влияния загрязненного наружного воздуха на среду внутри помещения
— располагать приемные устройства наружного воздуха в наименее загрязненных местах, если уровень загрязнений вблизи здания не является равномерным [см. А.2 (приложение А.)]:
— предусматривать очистку воздуха [см. А.З (приложение А)].
Для очистки воздуха могут использоваться различные методы в зависимости от требований к качеству воздуха в помещении и от степени загрязнения наружного воздуха газами, частицами или тем и другим, а также от размеров частиц, имеющих значение для данного случая.
Классификация наружного воздуха приведена в таблице 5.
|
Таблица 5 — Классификация наружного воздуха |
||||||||||||
|
6
ГОСТ Р ЕН 13779-2007

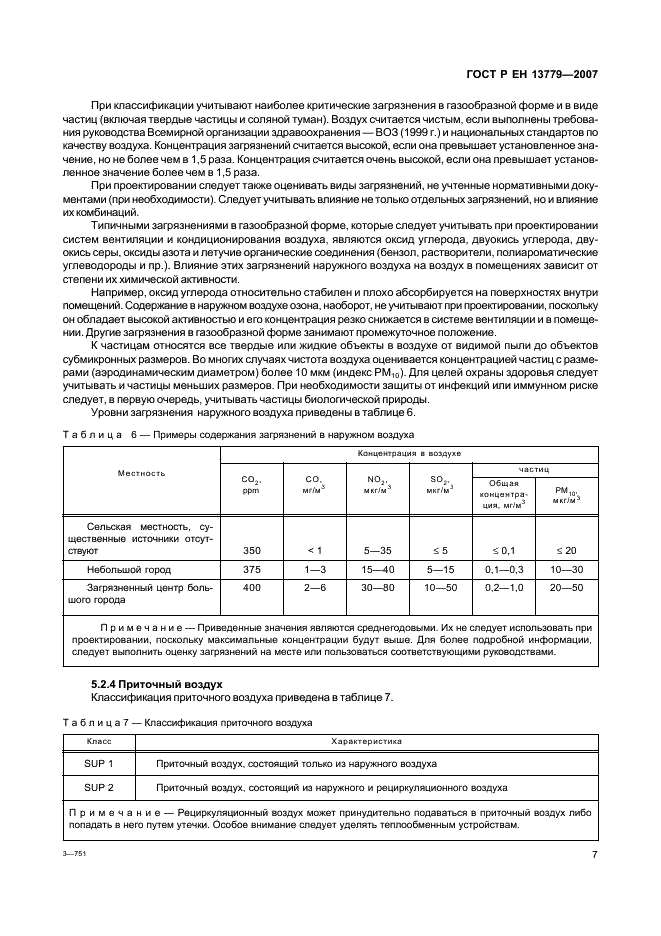

При классификации учитывают наиболее критические загрязнения в газообразной форме и в виде частиц (включая твердые частицы и соляной туман). Воздух считается чистым, если выполнены требования руководства Всемирной организации здравоохранения — ВОЗ (1999 г.) и национальных стандартов по качеству воздуха. Концентрация загрязнений считается высокой, если она превышает установленное значение, но не более чем в 1,5 раза. Концентрация считается очень высокой, если она превышает установленное значение более чем в 1,5 раза.
При проектировании следует также оценивать виды загрязнений, не учтенные нормативными документами (при необходимости). Следует учитывать влияние не только отдельных загрязнений, но и влияние их комбинаций.
Типичными загрязнениями в газообразной форме, которые следует учитывать при проектировании систем вентиляции и кондиционирования воздуха, являются оксид углерода, двуокись углерода, двуокись серы, оксиды азота и летучие органические соединения (бензол, растворители, полиароматические углеводороды и пр.). Впияние этих загрязнений наружного воздуха на воздух в помещениях зависит от степени их химической активности.
Например, оксид угперода относитепьно стабипен и ппохо абсорбируется на поверхностях внутри помещений. Содержание в наружном воздухе озона, наоборот, не учитывают при проектировании, поскольку он обладает высокой активностью и его концентрация резко снижается в системе вентиляции и в помещении. Другие загрязнения в газообразной форме занимают промежуточное попожение.
К частицам относятся все твердые ипи жидкие объекты в воздухе от видимой пыли до объектов субмикронных размеров. Во многих случаях чистота воздуха оценивается концентрацией частиц с размерами (аэродинамическим диаметром) более 10 мкм (индекс РМ,0). Для целей охраны здоровья следует учитывать и частицы меньших размеров. При необходимости защиты от инфекций или иммунном риске следует, в первую очередь, учитывать частицы биопогической природы.
Уровни загрязнения наружного воздуха приведены в табпице 6.
|
Таблица 6 — Примеры содержания загрязнений в наружном воздуха |
|||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||
5.2.4 Приточный воздух
Классификация приточного воздуха приведена в табпице 7.
|
Таблица7 — Классификация приточного воздуха |
||||||||
|
||||||||
|
3—751 7 |
||||||||
ГОСТ Р ЕН 13779-2007

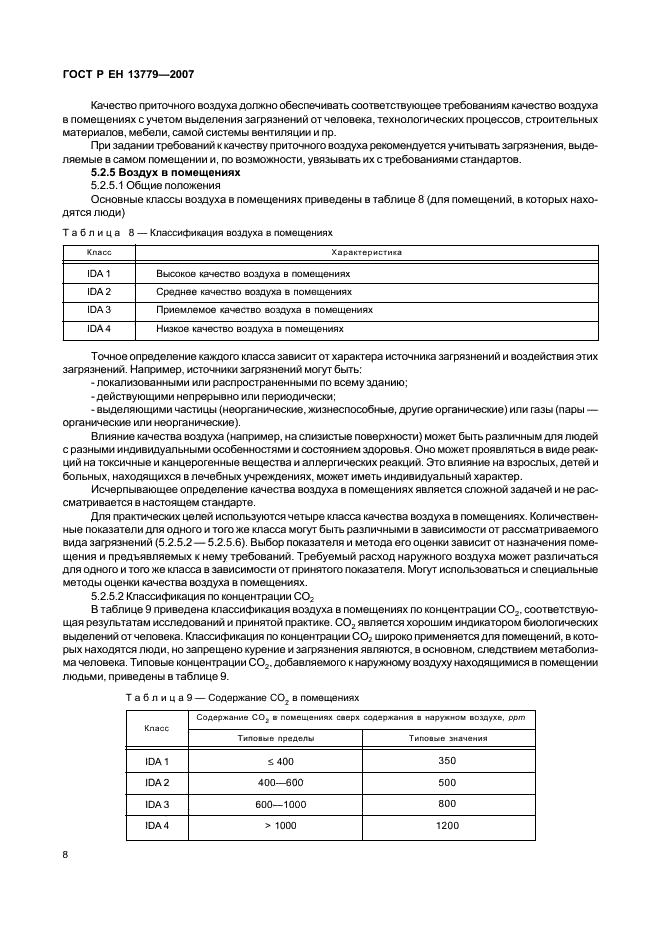

Качество приточного воздуха должно обеспечивать соответствующее требованиям качество воздуха в помещениях с учетом выделения загрязнений от человека, технологических процессов, строительных материалов, мебели, самой системы вентиляции и пр.
При задании требований к качеству приточного воздуха рекомендуется учитывать загрязнения, выделяемые в самом помещении и, по возможности, увязывать их с требованиями стандартов.
5.2.5 Воздух в помещениях
5.2.5.1 Общие положения
Основные классы воздуха в помещениях приведены в таблице 8 (для помещений, в которых находятся люди)
|
Таблица 8 — Классификация воздуха в помещениях |
||||||||||
|
Точное определение каждого класса зависит от характера источника загрязнений и воздействия этих загрязнений. Например, источники загрязнений могут быть:
— локализованными или распространенными по всему зданию;
— действующими непрерывно или периодически;
— выделяющими частицы (неорганические, жизнеспособные, другие органичесхие) или газы (пары — органические или неорганические).
Влияние качества воздуха (например, на слизистые поверхности) может быть различным для людей с разными индивидуальными особенностями и состоянием здоровья. Оно может проявляться в виде реакций на токсичные и канцерогенные вещества и аллергических реакций. Это влияние на взрослых, детей и больных, находящихся в лечебных учреждениях, может иметь индивидуальный характер.
Исчерпывающее определение качества воздуха в помещениях является сложной задачей и не рассматривается в настоящем стандарте.
Для практических целей используются четыре класса качества воздуха в помещениях. Количественные показатели для одного и того же класса могут быть различными в зависимости от рассматриваемого вида загрязнений (5.2.5.2— 5.2.5 6). Выбор показателя и метода его оценки зависит от назначения помещения и предъявляемых к нему требований. Требуемый расход наружного воздуха может различаться для одного и того же класса в зависимости от принятого показателя. Могут использоваться и специальные методы оценки качества воздуха в помещениях.
5.2.5.2 Классификация по концентрации СО*
В таблице 9 приведена классификация воздуха в помещениях по концентрации С02. соответствующая результатам исследований и принятой практике. СО, является хорошим индикатором биологических выделений от человека. Классификация по концентрации СОг широко применяется для помещений, в которых находятся люди, но запрещено курение и загрязнения являются, в основном, следствием метаболизма человека. Типовые концентрации С02. добавляемого к наружному воздуху находящимися в помещении людьми, приведены в таблице 9.
|
ТаблицаЭ — Содержание С02 в помещениях |
|||||||||||||||||
|
|||||||||||||||||
8
ГОСТ Р ЕН 13779-2007

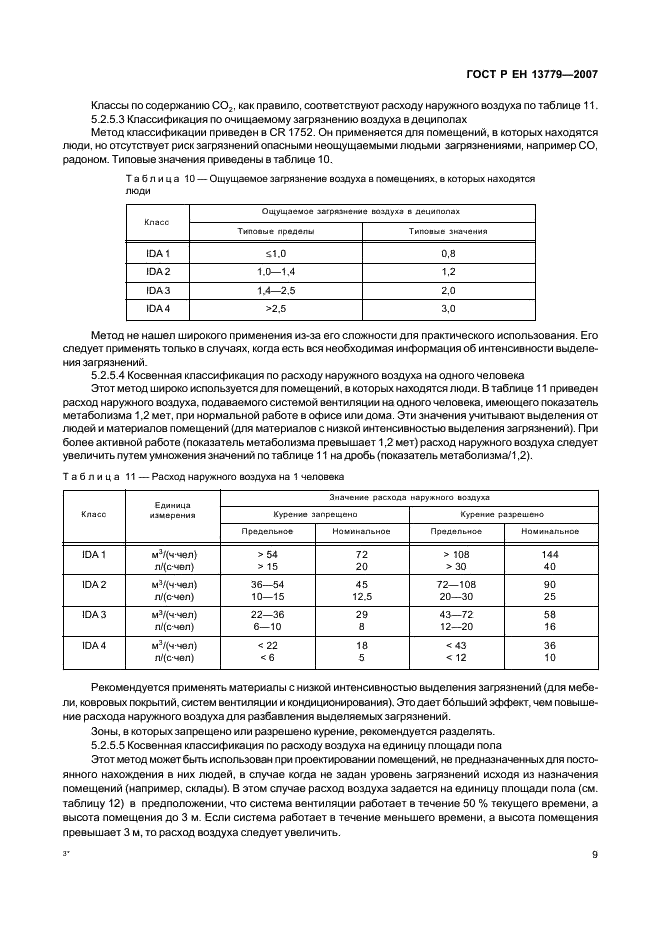

Классы по содержанию С02, как правило, соответствуют расходу наружного воздуха по табпице 11.
5.2.5.3 Классификация по очищаемому загрязнению воздуха в деципопах
Метод классификации приведен в CR 1752. Он применяется для помещений, в которых находятся пюди. но отсутствует риск загрязнений опасными неощущаемыми людьми загрязнениями, например СО. радоном. Типовые значения приведены в табпице 10.
|
Таблица 10 — Ощущаемое загрязнение воздуха в помещениях, в которых находятся люди |
|||
| |||
