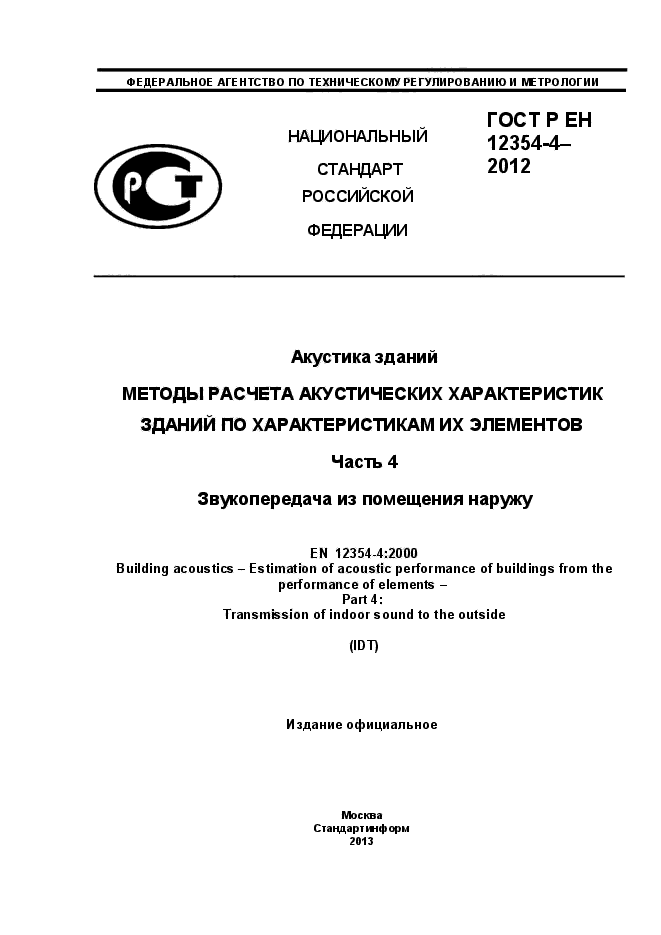

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ГОСТ Р ЕН
НАЦИОНАЛЬНЫМ 12354-4-
СТАНДАРТ 2012
РОССИЙСКОЙ
ФЕДЕРАЦИИ

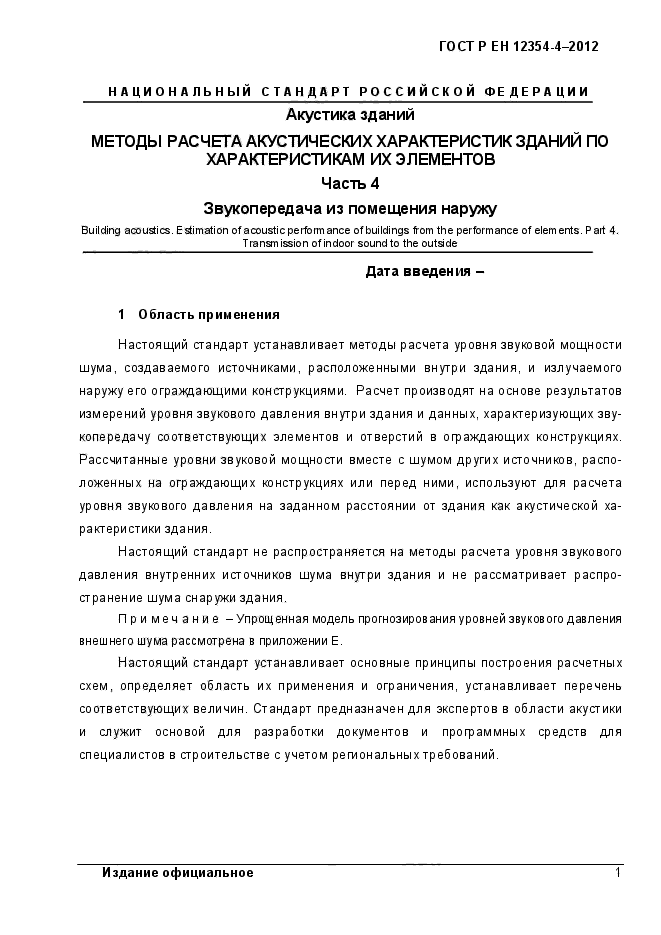

Акустика зданий
МЕТОДЫ РАСЧЕТА АКУСТИЧЕСКИХ ХАРАКТЕРИСТИК ЗДАНИЙ ПО ХАРАКТЕРИСТИКАМ ИХ ЭЛЕМЕНТОВ
Часть 4
Звукопередача из помещения наружу
EN 12354-4:2000
Building acoustics — Estimation of acoustic performance of buildings from the performance of elements -Part 4:
Transmission of indoor sound to the outside (IDT)
Издание официальное
Москва Стандарт тформ 2013

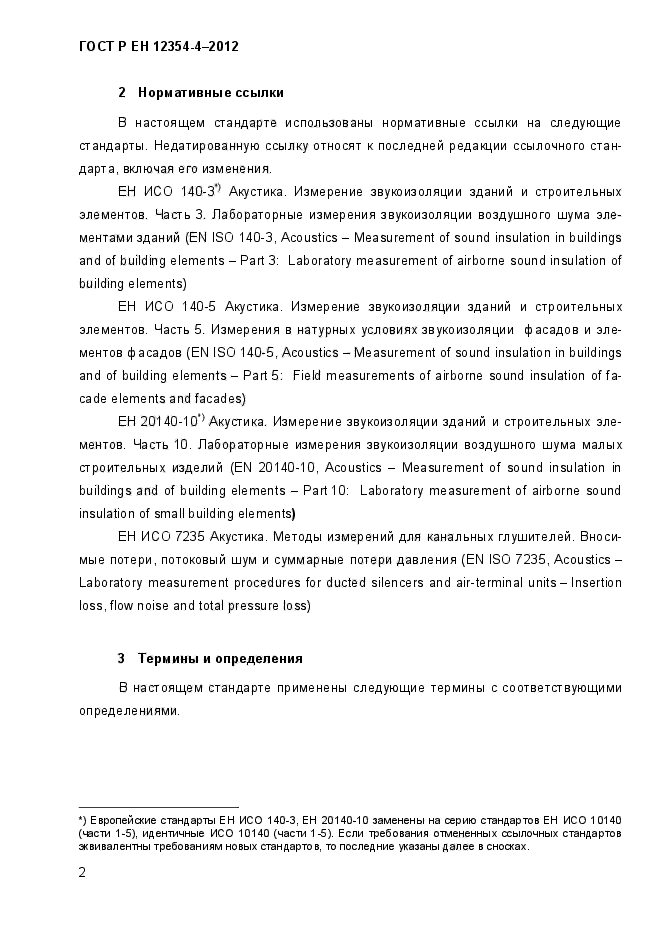

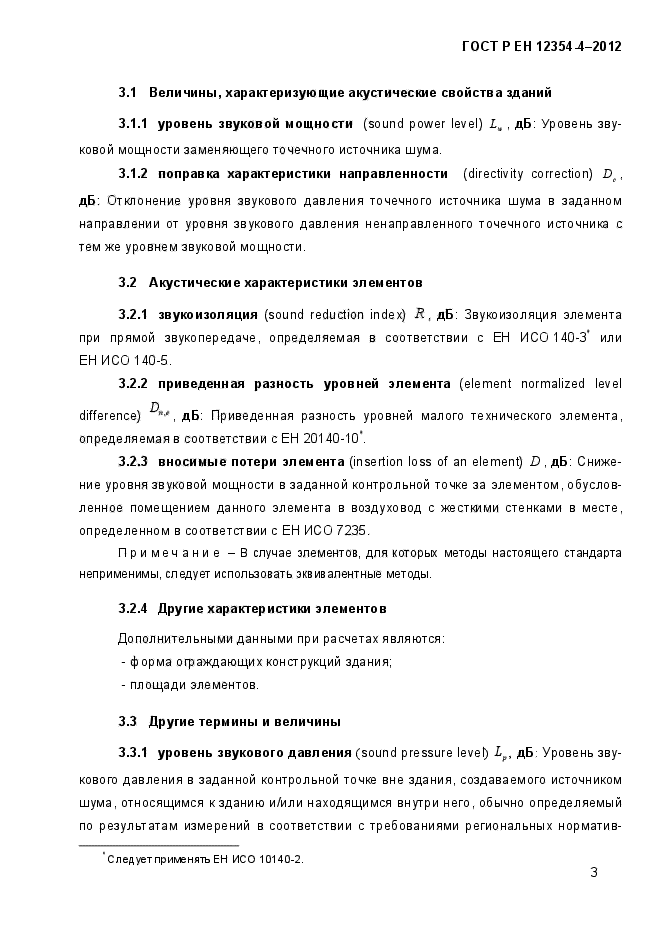

ГОСТ P EH 12354-4-2012

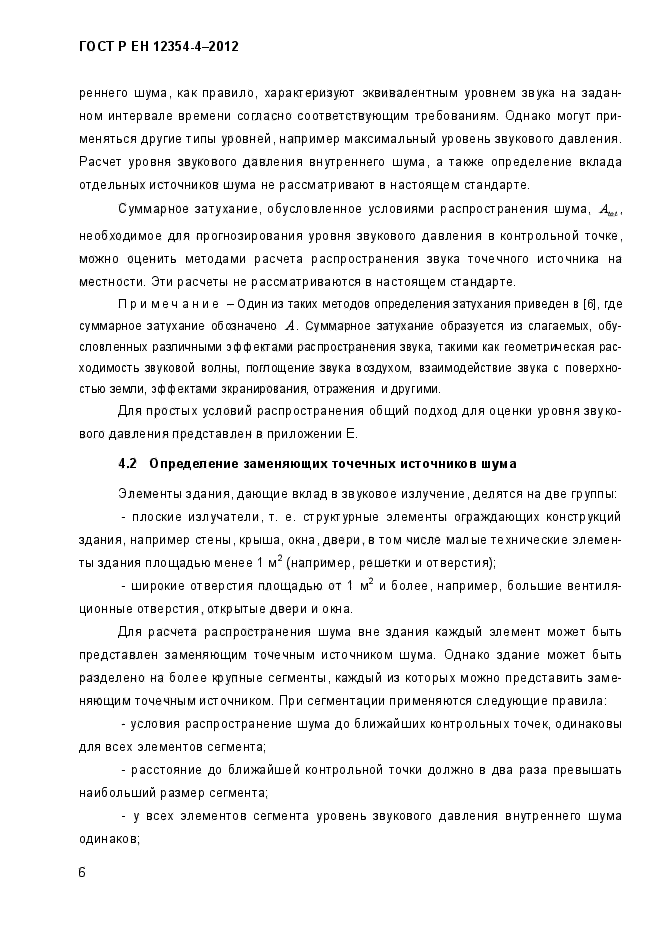

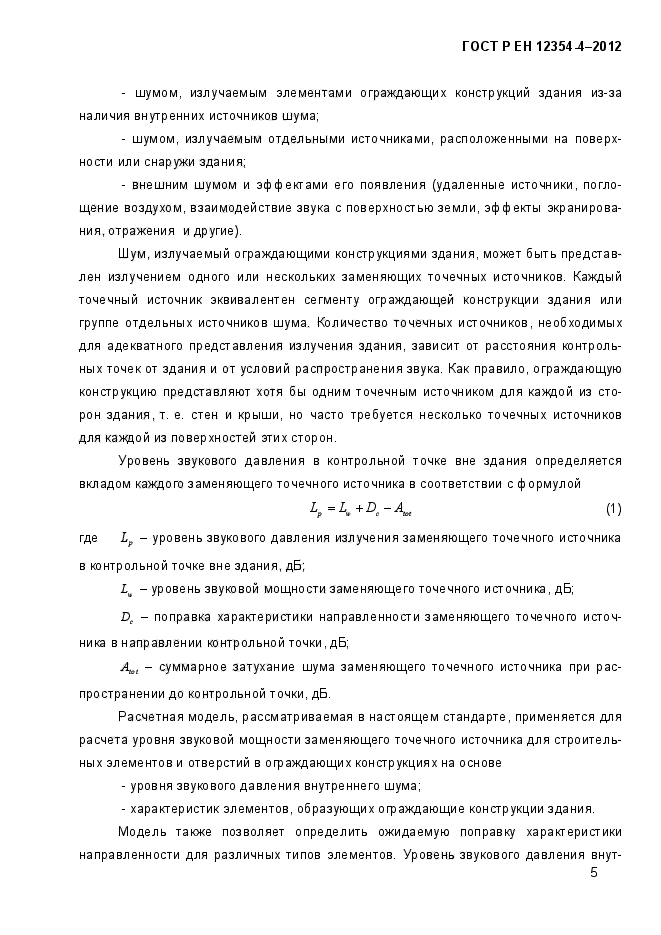

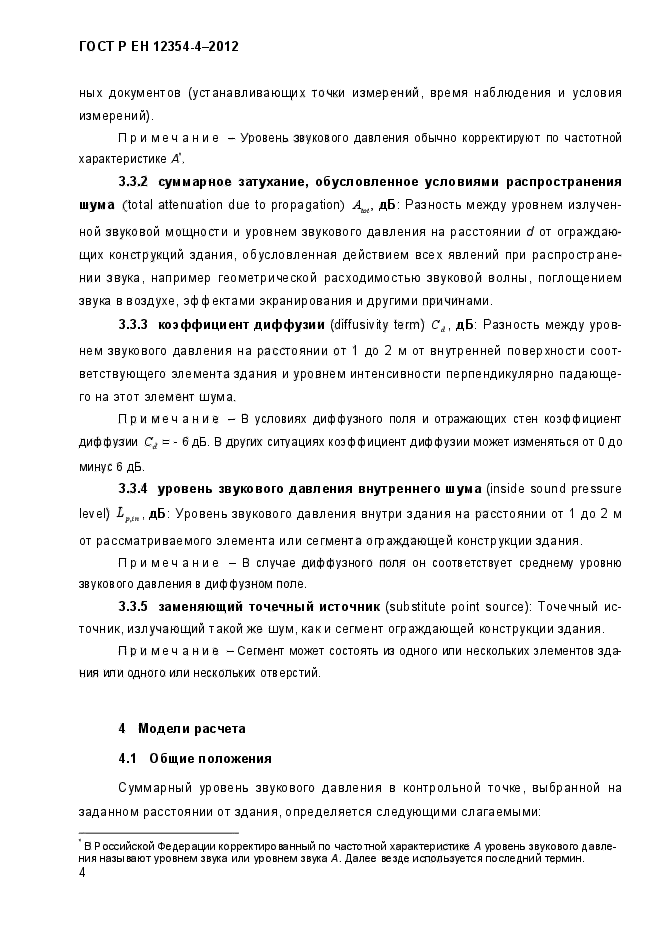

реннего шума, как правило, характеризуют эквивалентным уровнем звука на заданном интервале времени согласно соответствующим требованиям. Однако могут применяться другие типы уровней, например максимальный уровень звукового давления. Расчет уровня звукового давления внутреннего шума, а также определение вклада отдельных источников шума не рассматривают в настоящем стандарте.
Суммарное затухание, обусловленное условиями распространения шума, А»,, необходимое для прогнозирования уровня звукового давления в контрольной точке, можно оценить методами расчета распространения звука точечного источника на местности. Эти расчеты не рассматриваются в настоящем стандарте.
Примечание — Один из таких методов определения затухания приведен в [6], где суммарное затухание обозначено А. Суммарное затухание образуется из слагаемых, обусловленных различными эффектами распространения звука, такими как геометраеская расходимость звуковой волны, поглощение звука воздухом, взаимодействие звука с поверхностью земли, эффектами экранирования, отражения и другими.
Для простых условий распространения общий подход для оценки уровня звукового давления представлен в приложении Е.
4.2 Определение заменяющих точечных источников шума
Элементы здания, дающие вклад в звуковое излучение, делятся на две группы:
— плоские излучатели, т. е. структурные элементы ограждающих конструкций здания, например стены, крыша, окна, двери, в том числе малые технические элементы здания площадью менее 1 м2 (например, решетки и отверстия);
— широкие отверстия площадью от 1 м2 и более, например, большие вентиляционные отверстия, открытые двери и окна.
Для расчета распространения шума вне здания каждый элемент может быть представлен заменяющим точечным источником шума. Однако здание может быть разделено на более крупные сегменты, каждый из которых можно представить заменяющим точечным источником. При сегментации применяются следующие правила:
— условия распространение шума до ближайших контрольных точек, одинаковы для всех элементов сегмента;
— расстояние до ближайшей контрольной точки должно в два раза превышать наибольший размер сегмента;
— у всех элементов сегмента уровень звукового давления внутреннего шума одинаков;
6
ГОСТ РЕН 123544-2012

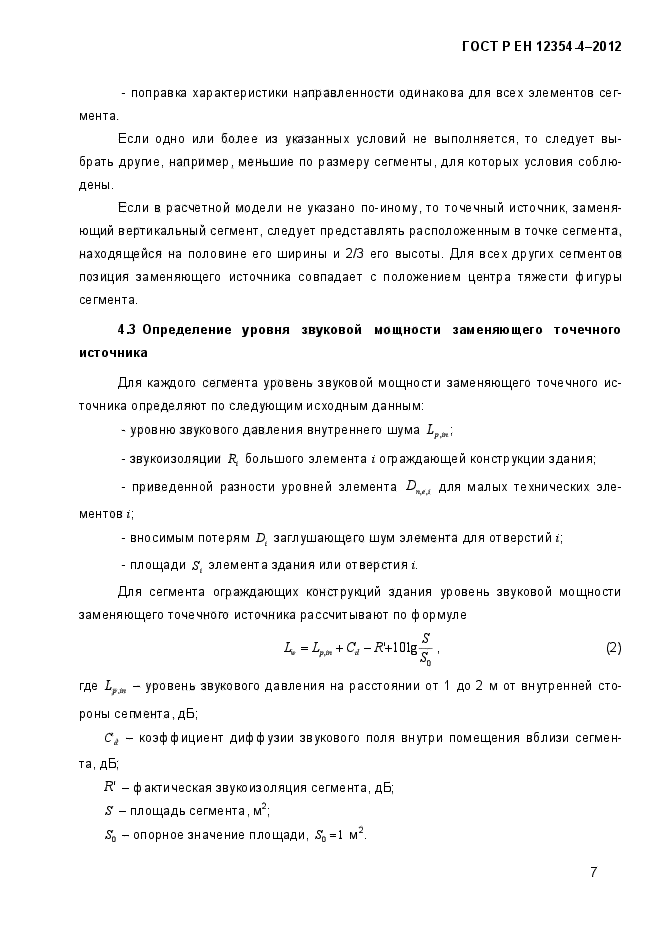

— поправка характеристики направленности одинакова для всех элементов сегмента.
Если одно или более из указанных условий не выполняется, то следует выбрать другие, например, меньшие по размеру сегменты, для которых условия соблюдены.
Если в расчетной модели не указано по-иному, то точечный источник, заменяющий вертикальный сегмент, следует представлять расположенным в точке сегмента, находящейся на половине его ширины и 2/3 его высоты. Для всех других сегментов позиция заменяющего источника совпадает с положением центра тяжести фигуры сегмента.
43 Определение уровня звуковой мощности заменяющего точечного источника
Для каждого сегмента уровень звуковой мощности заменяющего точечного источника определяют по следующим исходным данным:
— уровню звукового давления внутреннего шума LpM,
— звукоизоляции Я, большого элемента г ограждающей конструкции здания;
— приведенной разности уровней элемента DKtl для малых технических элементов i;
— вносимым потерям D заглушающего шум элемента для отверстий i;
— площади s, элемента здания или отверстия i.
Для сегмента ограждающих конструкций здания уровень звуковой мощности заменяющего точечного источника рассчитывают по формуле
к = !,.„ + С, -tf+lOlg-f, (2)
где LfM — уровень звукового давления на расстоянии от 1 до 2 м от внутренней стороны сепиента, дБ;
Cj — коэффициент диффузии звукового поля внутри помещения вблизи сегмента, дБ;
R’ — фактическая звукоизоляция сегмента, дБ;
S — площадь сегмента, м2;
S0 — опорное значение площади, ^ =1 м2.
7
ГОСТ P EH 12354-4-2012

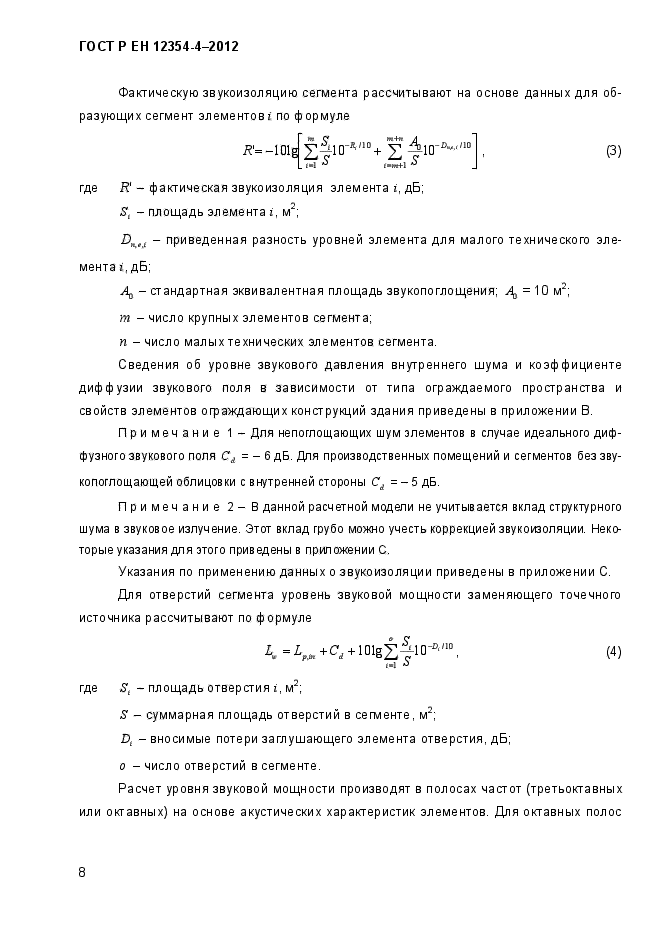

Фактическую звукоизоляцию сегмента рассчитывают на основе данных для образующих сегмент элементов» по формуле
(3)
|
R’=- 101g 2§10’*мо |
|
где R’ — фактическая звукоизоляция элемента г, дБ;
S, — площадь элемента i, м2;
DKtJ — приведенная разность уровней элемента для малого технического элемента i, дБ;
— стандартная эквивалентная площадь звукопоглощения; = 10 м2;
т — число крупных элементов сегмента;
п — число малых технических элементов сегмента.
Сведения об уровне звукового давления внутреннего шума и коэффициенте диффузии звукового поля в зависимости от типа ограждаемого пространства и свойств элементов ограждающих конструкций здания приведены в приложении В.
Примечание 1- Для непоглощающих шум элементов в случае идеального диффузного звукового поля Cd = — 6 дБ. Для производственных помещений и сегментов без звукопоглощающей облицовки с внутренней стороны Cd=- 5 дБ.
Примечание 2 -В данной расчетной модели не учитывается вклад структурного шума в звуковое излучение. Этот вклад грубо можно учесть коррекцией звукоизоляции. Некоторые указания для этого приведены в приложении С.
Указания по применению данных о звукоизоляции приведены в приложении С.
Для отверстий сегмента уровень звуковой мощности заменяющего точечного источника рассчитывают по формуле
(4)
где St — площадь отверстия i, м2;
S — суммарная площадь отверстий в сепиенте, м2;
Ц — вносимые потери заглушающего элемента отверстия, дБ; о — число отверстий в сегменте.
Расчет уровня звуковой мощности производят в полосах частот (третьоктавных или октавных) на основе акустических характеристик элементов. Для октавных полос
8
ГОСТ РЕН 123544-2012

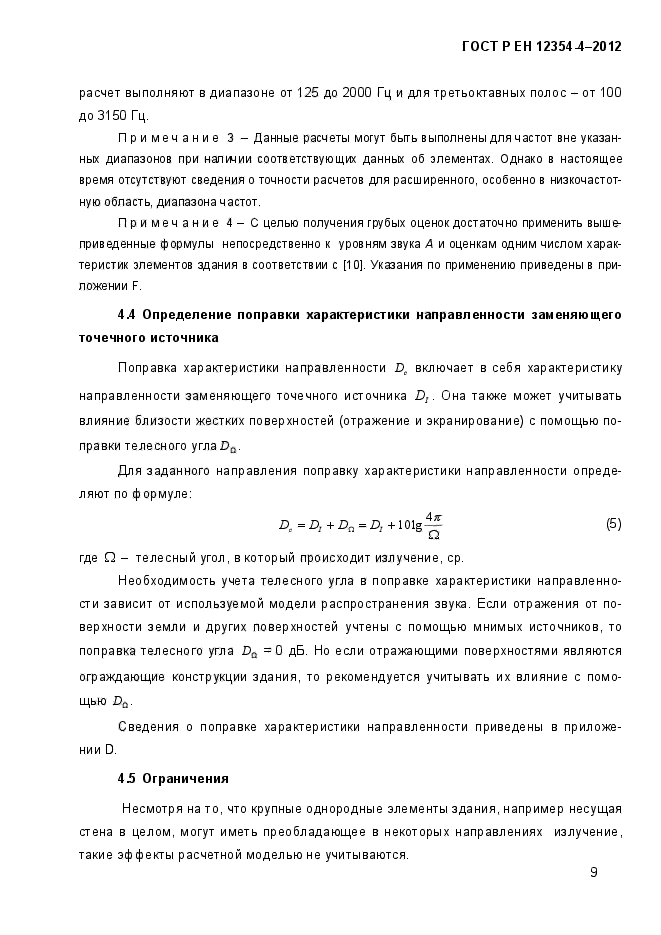

расчет выполняют в диапазоне от 125 до 2000 Гц и для третьоктавных полос — от 100 до 3150 Гц.
Примечание 3- Данные расчеты могут быть выполнены для частот вне указанных диапазонов при напжии соответствующих данных об элементах. Однако в настоящее время отсутствуют сведения о точности расчетов для расширенного, особенно в низкочастотную область, диапазона частот.
Примечание 4 -С целью получения грубых оценок достаточно применить вышеприведенные формулы непосредственно к уровням звука А и оценкам одним числом характеристик элементов здания в соответствии с [10]. Указания по применению приведены в приложении F.
44 Определение поправки характеристики направленности заменяющего точечного источника
Поправка характеристики направленности Д включает в себя характеристику направленности заменяющего точечного источника £);. Она также может учитывать влияние близости жестких поверхностей (отражение и экранирование) с помощью поправки телесного угла£0.
Для заданного направления поправку характеристики направленности определяют по формуле:
D.-D,+Da-D,+ 101g^ (5)
где П — телесный угол, в который происходит излучение, ср.
Необходимость учета телесного угла в поправке характеристики направленности зависит от используемой модели распространения звука. Если отражения от поверхности земли и других поверхностей учтены с помощью мнимых источников, то поправка телесного угла D0 = 0 дБ. Но если отражающими поверхностями являются ограждающие конструкции здания, то рекомендуется учитывать их влияние с помощью Dq.
Сведения о поправке характеристики направленности приведены в приложении D.
45 Ограничения
Несмотря на то, что крупные однородные элементы здания, например несущая стена в целом, могут иметь преобладающее в некоторых направлениях излучение, такие эффекты расчетной моделью не учитываются.
9
ГОСТ P EH 12354-4-2012

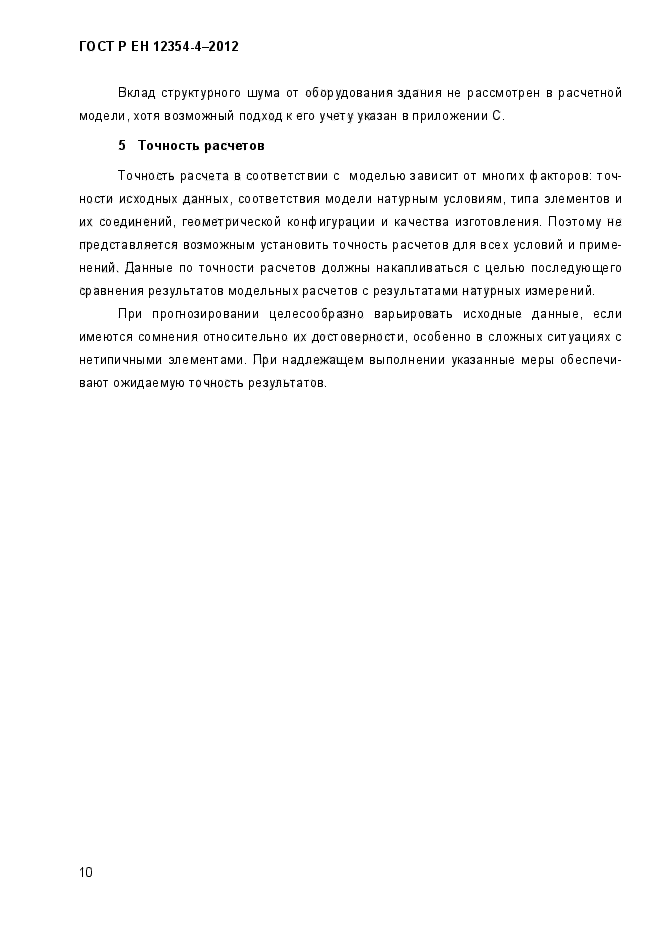

Вклад структурного шума от оборудования здания не рассмотрен в расчетной модели, хотя возможный подход к его учету указан в приложении С.
5 Точность расчетов
Точность расчета в соответствии с моделью зависит от многих факторов: точности исходных данных, соответствия модели натурным условиям, типа элементов и их соединений, геометрической конфигурации и качества изготовления. Поэтому не представляется возможным установить точность расчетов для всех условий и применений. Данные по точности расчетов должны накапливаться с целью последующего сравнения результатов модельных расчетов с результатами натурных измерений.
При прогнозировании целесообразно варьировать исходные данные, если имеются сомнения относительно их достоверности, особенно в сложных ситуациях с нетипичными элементами. При надлежащем выполнении указанные меры обеспечивают ожидаемую точность результатов.
10
ГОСТ РЕН 123544-2012

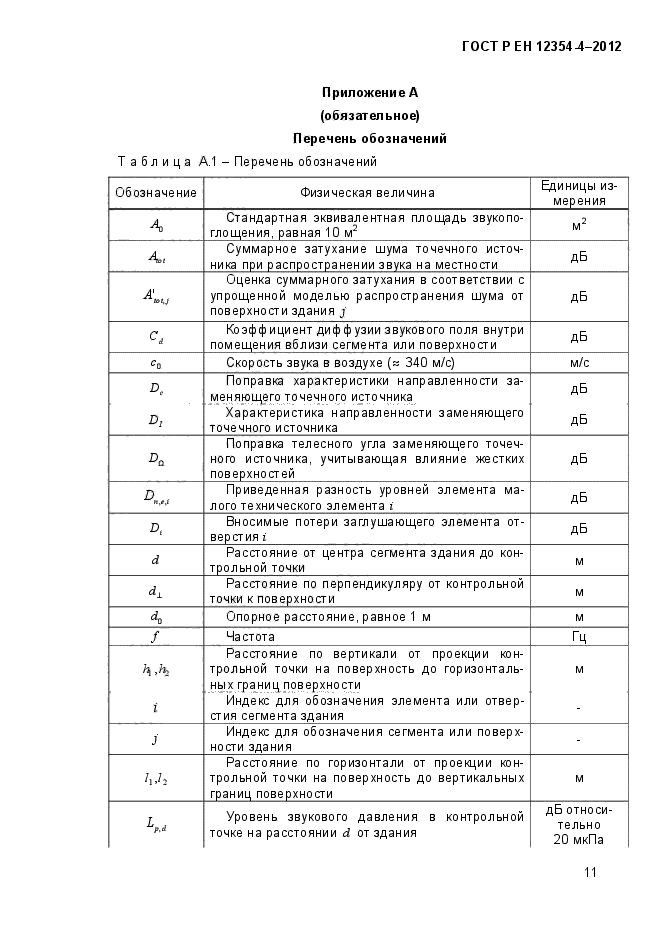

Приложение А (обязательное) Перечень обозначений
|
Таблица А.1- Перечень обозначений |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
ГОСТ P EH 12354-4-2012

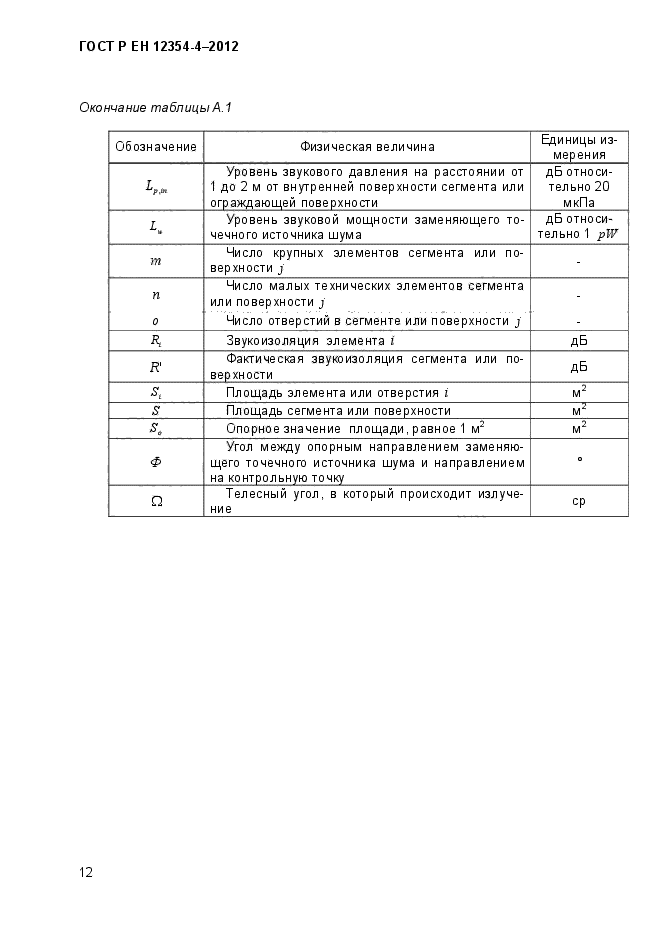

Окончание таблицы А.1
|
Обозначение |
Физическая величина |
Единицы измерения |
|
Уровень звукового давления на расстоянии от 1 до 2 м от внутренней поверхности сегмента или ограждающей поверхности |
дБ относительно 20 мкПа |
|
|
К |
Уровень звуковой мощности заменяющего точечного источника шума |
дБ относительно 1 pW |
|
т |
Число крупных элементов сегмента или поверхности j |
— |
|
п 0 |
Число малых технических элементов сегмента или поверхности j Число отверстий в сегменте или поверхности j |
— |
|
Ъ |
Звукоизоляция элемента i |
ДБ |
|
R’ |
Фактическая звукоизоляция сегмента или поверхности |
ДБ |
|
Площадь элемента или отверстия i |
м2 |
|
|
S |
Площадь сегмента или поверхности |
мг |
|
Опорное значение площади, равное 1 м2 |
м2 |
|
|
ф |
Угол между опорным направлением заменяющего точечного источника шума и направлением на контрольную точку |
о |
|
Q |
Телесный угол, в который происходит излучение |
ср |
12
ГОСТ РЕН 123544-2012

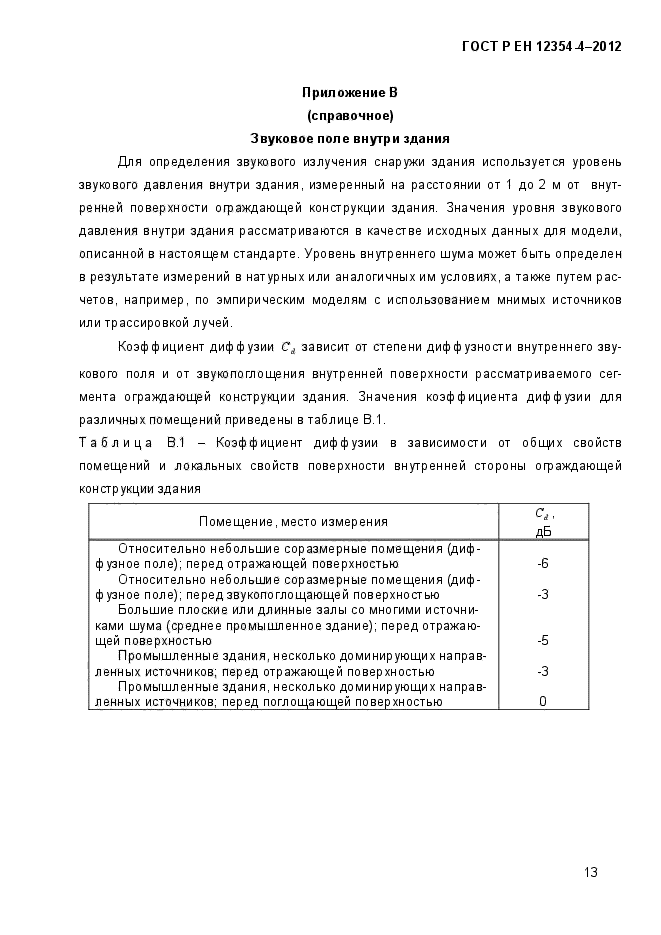

Приложение В (справочное)
Звуковое поле внутри здания
Для определения звукового излучения снаружи здания используется уровень звукового давления внутри здания, измеренный на расстоянии от 1 до 2 м от внутренней поверхности ограждающей конструкции здания. Значения уровня звукового давления внутри здания рассматриваются в качестве исходных данных для модели, описанной в настоящем стандарте. Уровень внутреннего шума может быть определен в результате измерений в натурных или аналогичных им условиях, а также путем расчетов. например, по эмпирическим моделям с использованием мнимых источников или трассировкой лучей.
Коэффициент диффузии Cd зависит от степени диффузности внутреннего звукового поля и от звукопоглощения внутренней поверхности рассматриваемого сегмента ограждающей конструкции здания. Значения коэффициента диффузии для различных помещений приведены в таблице В.1.
Таблица В.1 — Коэффициент диффузии в зависимости от общих свойств помещений и локальных свойств поверхности внутренней стороны ограждающей
|
конструкции здания |
||||||||||||
|
13
ГОСТ P EH 12354-4-2012

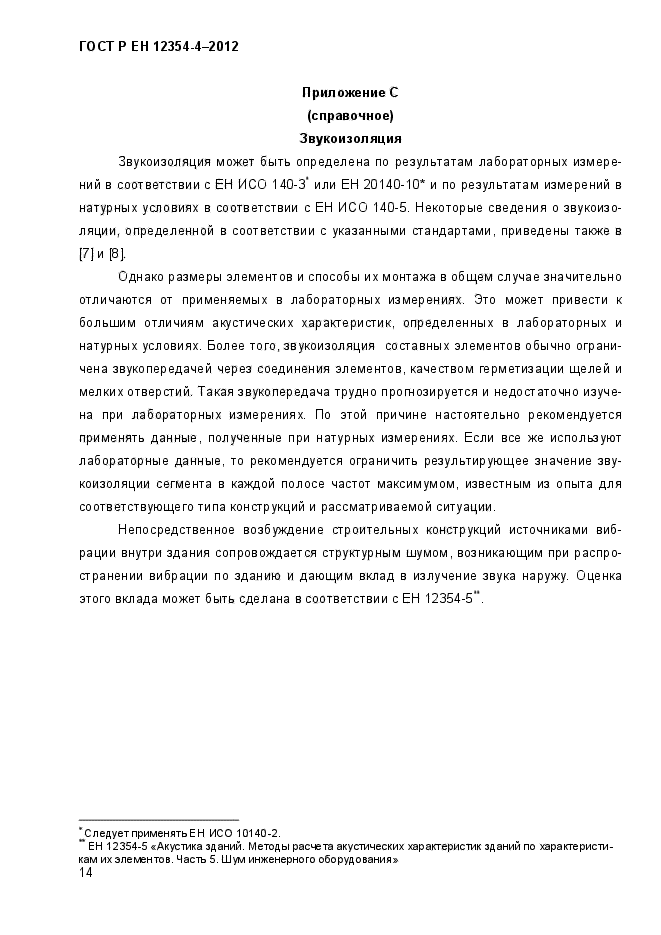

Приложение С (справочное)
Звукоизоляция
Звукоизоляция может быть определена по результатам лабораторных измерений в соответствии с ЕН И СО 140-3’ или ЕН 20140-10* и по результатам измерений в натурных условиях в соответствии с ЕН ИСО 140-5. Некоторые сведения о звукоизоляции, определенной в соответствии с указанными стандартами, приведены также в [7] и [8].
Однако размеры элементов и способы их монтажа в общем случае значительно отличаются от применяемых в лабораторных измерениях. Это может привести к большим отличиям акустических характеристик, определенных в лабораторных и натурных условиях. Более того, звукоизоляция составных элементов обычно ограничена звукопередачей через соединения элементов, качеством герметизации щелей и мелких отверстий. Такая звуко передача трудно прогнозируется и недостаточно изучена при лабораторных измерениях. По этой причине настоятельно рекомендуется применять данные, полученные при натурных измерениях. Если все же используют лабораторные данные, то рекомендуется ограничить результирующее значение звукоизоляции сегмента в каждой полосе частот максимумом, известным из опыта для соответствующего типа конструкций и рассматриваемой ситуации.
Непосредственное возбуждение строительных конструкций источниками вибрации внутри здания сопровождается структурным шумом, возникающим при распространении вибрации по зданию и дающим вклад в излучение звука наружу. Оценка этого вклада может быть сделана в соответствии с ЕН 12354-5″.
^Следует применять ЕН ИСО 10140-2.
» ЕН 12354-5 «Акустика зданий. Методы расчгта акустических характеристик зданий по характеристикам их элемгнтов. Часть 5. Шум инженерного оборудования»
14
ГОСТ РЕН 123544-2012
Приложение D (справочное)
Направленность звукового излучения
D.1 Плоский излучатель
Однородные плоские конструкции больших размеров обладают направленностью излучения на частотах, выше критической, в результате чего происходит интенсивное звуковое излучение преимущественно в перпендикулярном плоскости направлении и в меньшей степени вдоль плоскости. Однако из-за неоднородностей реальных конструкций и утечек указанное обстоятельство не имеет большого значения. Большие плоские конструкции излучают шум в основном в полусферу, так что телесный угол излучения П=2я\ что приводит к Д = 3 дБ. На практике поправка характеристики направленности перед плоскостью изменяется в пределах от D = — 5 дБ до Д = 5 дБ. Для углов излучения в интервале от 0° до 90° относительно нормали к плоскости можно принять среднее значение De = О дБ.
D2 Отверстия
В общем случае характеристика направленности излучения отверстия имеет максимум в направлении по оси отверстия. Значение D. изменяется в пределах от плюс 2 до минус 10 дБ. Если отверстие заглушено (активным глушителем шума, облицованными воздуховодами), то излучение по оси отверстия может быть еще более выраженным.
Если отверстие расположено в плоскости или на небольшом расстоянии (менее одной длины волны) от одной или более отражающих поверхностей, то влияние плоскости может быть учтено поправкой характеристики направленности за счет уменьшения телесного угла излучения. Если отверстие находится на большом расстоянии от плоскости, например на конце воздуховода, выступающего из плоскости, то излучение будет происходить во всех направлениях, и поправка характеристики направленности должна содержать только значение характеристики направленности отверстия, а плоскость в модели распространения излучения считают звукоотражающим объектом.
15
ГОСТ P EH 123544-2012
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации —ГОСТ Р 1.0 — 2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 «Акустика»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по
техническому регулированию и метрологии от 20 г. №
4 Настоящий стандарт идентичен европейскому стандарту ЕН 12354-4:2000 «Акустика зданий. Оценка акустических характеристик зданий по характеристикам их элементов. Часть 4. Звукопередача из помещения наружу» (EN 12354-4:2000 «Building acoustics. Estimation of acoustic performance of buildings from the performance of elements. Part 4. Transmission of indoor sound to the outside»).

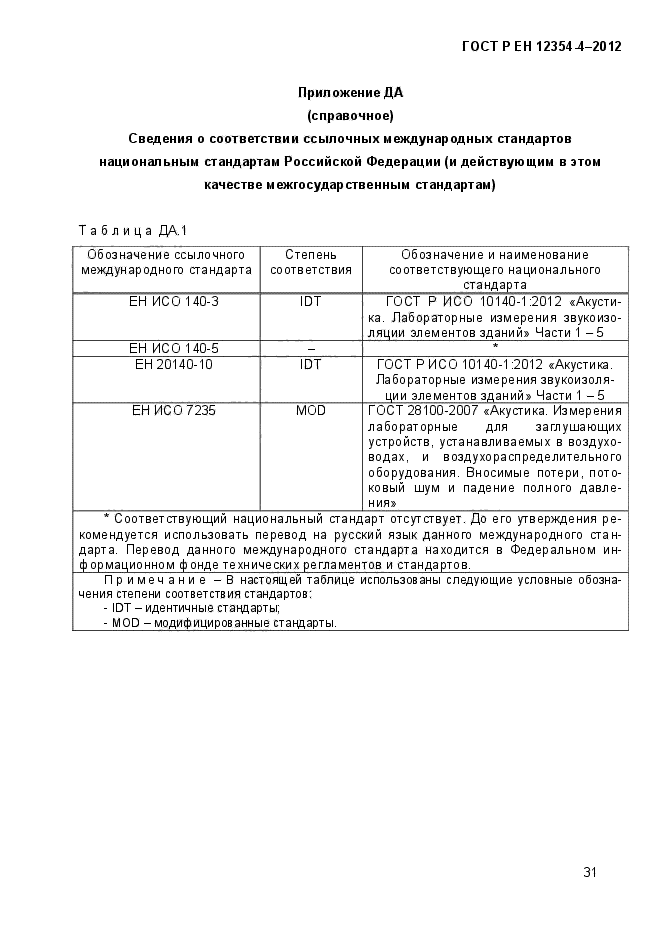

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА 5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок- в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования- на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© С тан дартинф орм, 2012
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ГОСТ P EH 12354-4-2012

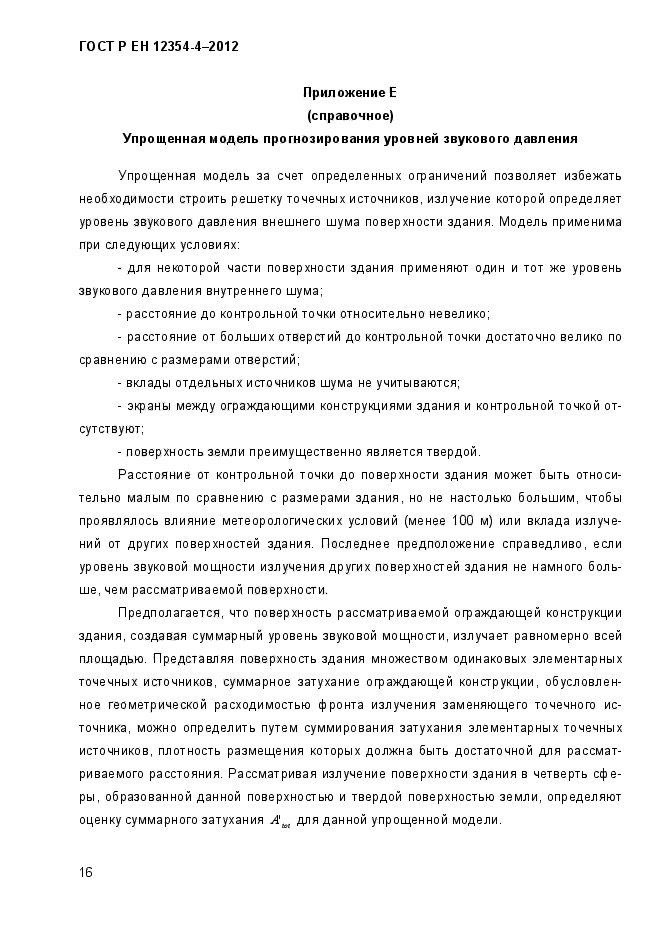

Приложение Е (справочное)
Упрощенная модель прогнозирования уровней звукового давления
Упрощенная модель за счет определенных ограничений позволяет избежать необходимости строить решетку точечных источников, излучение которой определяет уровень звукового давления внешнего шума поверхности здания. Модель применима при следующих условиях:
— для некоторой части поверхности здания применяют один и тот же уровень звукового давления внутреннего шума;
— расстояние до контрольной точки относительно невелико;
— расстояние от больших отверстий до контрольной точки достаточно велико по сравнению с размерами отверстий;
— вклады отдельных источников шума не учитываются;
— экраны между ограждающими конструкциями здания и контрольной точкой отсутствуют;
— поверхность земли преимущественно является твердой.
Расстояние от контрольной точки до поверхности здания может быть относительно малым по сравнению с размерами здания, но не настолько большим, чтобы проявлялось влияние метеорологических условий (менее 100 м) или вклада излучений от других поверхностей здания. Последнее предположение справедливо, если уровень звуковой мощности излучения других поверхностей здания не намного больше, чем рассматриваемой поверхности.
Предполагается, что поверхность рассматриваемой ограждающей конструкции здания, создавая суммарный уровень звуковой мощности, излучает равномерно всей площадью. Представляя поверхность здания множеством одинаковых элементарных точечных источников, суммарное затухание ограждающей конструкции, обусловленное геометрической расходимостью фронта излучения заменяющего точечного источника, можно определить путем суммирования затухания элементарных точечных источников, плотность размещения которых должна быть достаточной для рассматриваемого расстояния. Рассматривая излучение поверхности здания в четверть сферы, образованной данной поверхностью и твердой поверхностью земли, определяют оценку суммарного затухания Лм для данной упрощенной модели.
16
ГОСТ РЕН 123544-2012

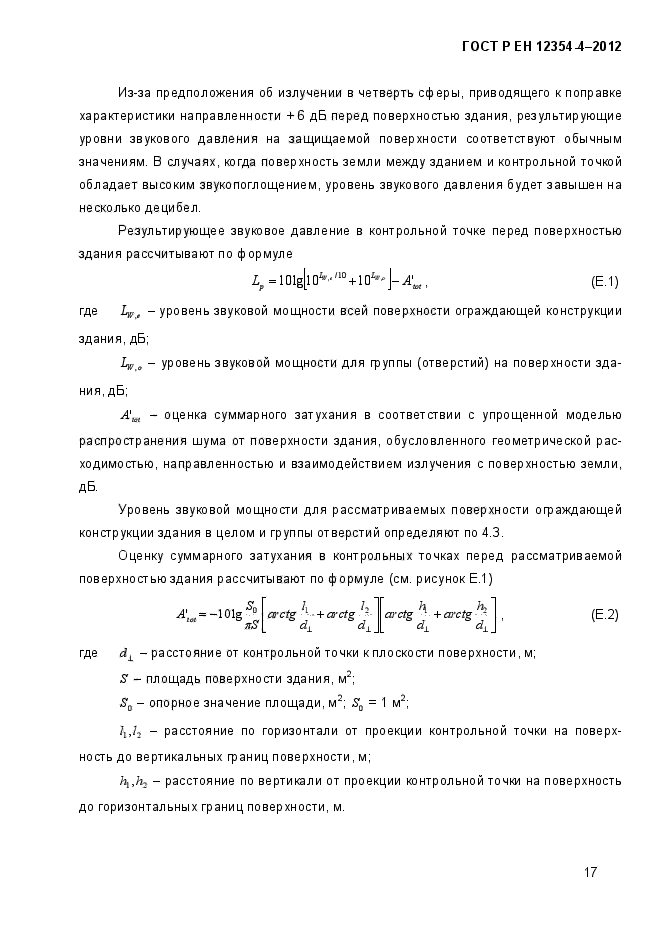

Из-за предположения об излучении в четверть сферы, приводящего к поправке характеристики направленности +6 дБ перед поверхностью здания, результирующие уровни звукового давления на защищаемой поверхности соответствуют обычным значениям. В случаях, когда поверхность земли между зданием и контрольной точкой обладает высоким звукопоглощением, уровень звукового давления будет завышен на несколько децибел.
Результирующее звуковое давление в контрольной точке перед поверхностью здания рассчитывают по формуле
Lp = 101g[l О*- ‘10 +1 О*» J- А», (Е. 1)
где Цр, — уровень звуковой мощности всей поверхности ограждающей конструкции здания, дБ;
Ly, — уровень звуковой мощности для группы (отверстий) на поверхности здания, дБ;
Ам — оценка суммарного затухания в соответствии с упрощенной моделью распространения шума от поверхности здания, обусловленного геометрической расходимостью, направленностью и взаимодействием излучения с поверхностью земли, ДБ.
Уровень звуковой мощности для рассматриваемых поверхности ограждающей конструкции здания в целом и группы отверстий определяют по 4.3.
Оценку суммарного затухания в контрольных точках перед рассматриваемой поверхностью здания рассчитывают по формуле (см. рисунок Е.1)
1 1 II }\ Ну
arctg l— + a- ctg arrtg +arctg ~
А =-lOlg w _
(Е.2)
яЗ d± dJL d± d±.
где dx — расстояние от контрольной точки к плоскости поверхности, м;
S — площадь поверхности здания, м2;
S0 — опорное значение площади, м2; = 1 м2;
/|,/2 — расстояние по горизонтали от проекции контрольной точки на поверхность до вертикальных границ поверхности, м;
\у}и — расстояние по вертикали от проекции контрольной точки на поверхность до горизонтальных границ поверхности, м.
17
ГОСТ P EH 12354-4-2012

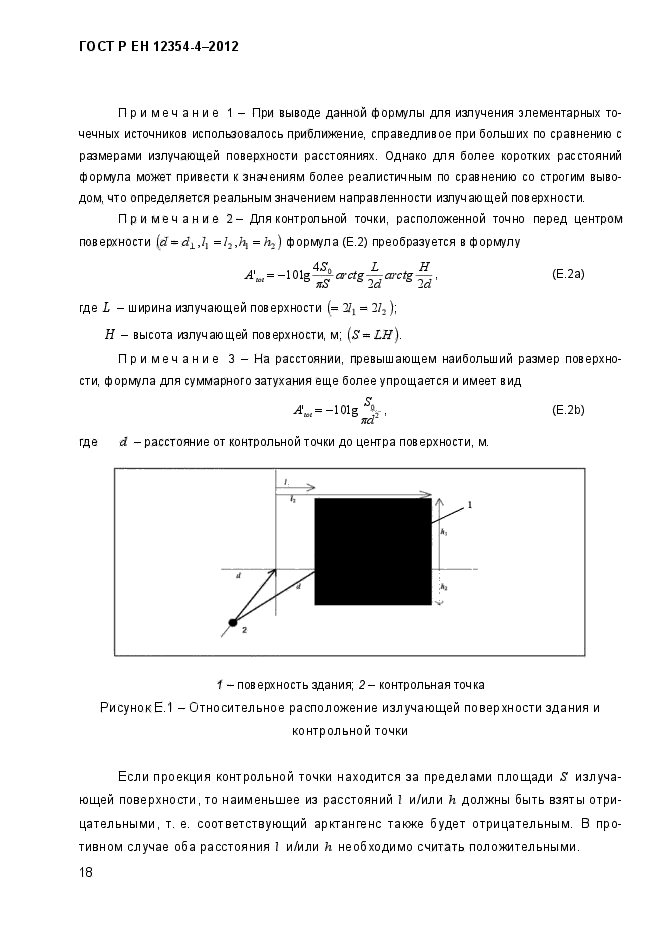

Примечание 1- При выводе данной формулы для излучения элементарных точечных источников использовалось приближение, справедливое при больших по сравнению с размерами излучающей поверхности расстояниях. Однако для более коротких расстояний формула может привести к знамениям более реалистичным по сравнению со строгим выводом, что определяется реальным значением направленности излучающей поверхности.
Примечание 2- Для контрольной точки, расположенной точно перед центром поверхности (d=dl,Il =h,hl=h2) формула (Е.2) преобразуется в формулу
А’ш ~ _101g arctg^arctg , (Е.2а)
где L — ширина излучающей поверхности (= 211 = 2U );
Н — высота излучающей поверхности, м; (S=LH).
Примечание З-На расстоянии, превышающем наибольший размер поверхности, формула для суммарного затухания еще более упрощается и имеет вид
A*=-101gV (Е2Ь)
nd’
где d — расстояние от контрольной точки до центра поверхности, м.
1 — поверхность здания; 2- контрольная точка РисунокЕ.1 — Относительное расположение излучающей поверхности здания и
контрольной точки
Если проекция контрольной точки находится за пределами площади S’ излучающей поверхности, то наименьшее из расстояний I и/или h должны быть взяты отрицательными, т. е. соответствующий арктангенс также будет отрицательным. В противном случае оба расстояния ? и/или h необходимо считать положительными.
ГОСТ РЕН 123544-2012
Уровень звукового давления на расстоянии значительно меньшем размеров поверхности может локально отличаться от расчетного среднего уровня, если значительно отличается звукоизоляция составных частей или если расстояния до отверстий и источников слишком малы.
Поскольку затухание не зависит от частоты, расчеты могут быть выполнены непосредственно для уровня звука А по корректированному по А уровню звуковой мощности.
Примечание 4 — В случае, когда контрольная точка расположена на малом расстоянии, например на расстоянии 1 м от некоторой части ограждающей конструкции здания, и данное расстояние мало по сравнению с высотой над поверхностью земли, формулы (2), (Е.2) и (Е.З) при условии пренебрежения отражением от поверхности земли могут быть преобразованы к следующем/ простому виду:
<Е—3>
Данная формула может быть использована для оценки факг^еской звукоизоляции на местности данной части ограждающей конструкции здания на основе натурных измерений.
19
ГОСТ P EH 12354-4-2012

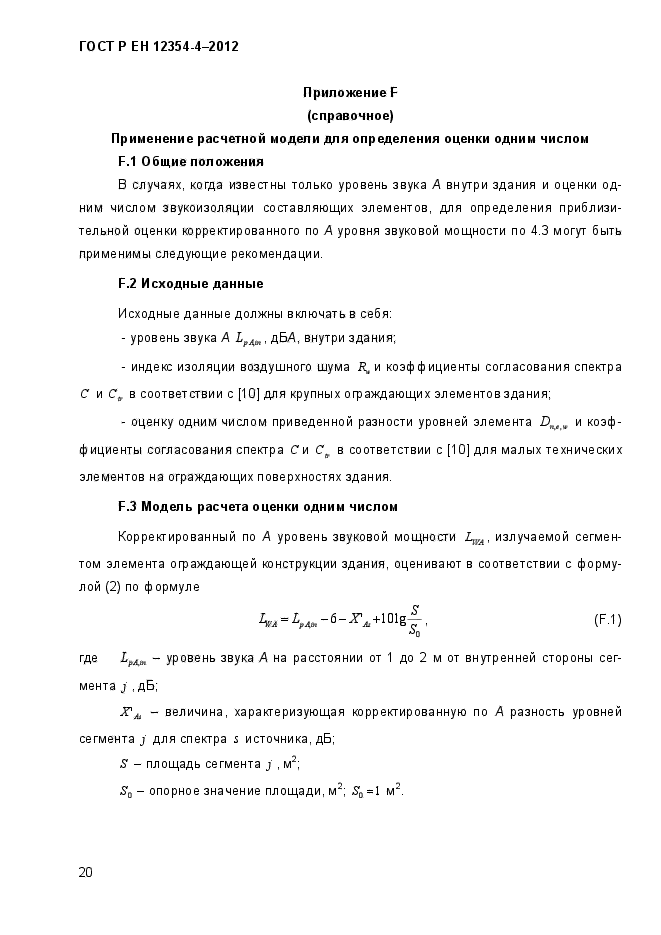

Приложение F (справочное)
Применение расчетной модели для определения оценки одним числом
F.1 Общие положения
В случаях, когда известны только уровень звука А внутри здания и оценки одним числом звукоизоляции составляющих элементов, для определения приблизительной оценки корректированного по А уровня звуковой мощности по 4.3 могут быть применимы следующие рекомендации.
F.2 Исходные данные
Исходные данные должны включать в себя:
— уровень звука A LpAp>, дБА, внутри здания;
— индекс изоляции воздушного шума и коэффициенты согласования спектра С и С» в соответствии с [10] для крупных ограждающих элементов здания;
— оценку одним числом приведенной разности уровней элемента DMW и коэффициенты согласования спектра Си Cff в соответствии с [10] для малых технических элементов на ограждающих поверхностях здания.
F.3 Модель расчета оценки одним числом
Корректированный по А уровень звуковой мощности ЬХУЛ, излучаемой сегментом элемента ограждающей конструкции здания, оценивают в соответствии с формулой (2) по формуле
4, = -U-6-^,+l°lgf • (F.1)
где ЬрАт — уровень звука А на расстоянии от 1 до 2 м от внутренней стороны сегмента j , дБ;
Xхм — величина, характеризующая корректированную по А разность уровней сегмента j для спектра 5 источника, дБ;
S — площадь сегмента j , м2;
— опорное значение площади, м2; SJ, = 1 м2.
20
ГОСТ РЕН 123544-2012
Примечание — В некоторых странах велтину ХА называют корректированным по А индексом фактической изоляции воздушного шума Я’л и величину X’л — индексом фактической изоляции транспортного шума RAr.
Корректированную по А разность уровней сегмента рассчитывают по характеристикам составляющих элементов i по формуле
где R^t — индекс изоляции воздушного шума элемента i,дБ;
А.,.«.J ~ корректированная по А приведенная разность уровней малого технического элемента г, дБ;
Ctf — коэффициент согласования спектра 5 элемента i, дБ;
St — площадь элемента i, м2;
Aq — стандартная площадь звукопоглощения, равная 10 м2;
/72 — число крупных элементов сегмента;
п — число малых технических элементов сегмента.
В соответствии с [10] спектр 5 = 1 относится к корректированному по Л розовому шуму. Соответствующий коэффициент согласования спектра обозначают С. Данный спектр соответствует производственному шуму с преобладанием средне- и высокочастотных составляющих {см. [10] (приложение А)}. Спектр s = 2 относится к уровню звука А транспортного шума. Соответствующий коэффициент согласования спектра обозначают С,г Данный спектр соответствует производственному шуму с преобладанием низко- и среднечастотных составляющих и аналогичного по спектру звукам музыкальных произведений.
F.4 Ограничения
Поскольку метод определения оценки одним числом звукоизоляции предполагает преобладание спектра внутреннего шума либо на высоких, либо на низких частотах, точность оценки уровня звука А зависит от согласования формы фактического спектра внутреннего шума с выбранным эталонным спектром по [10]. Оценка корректированного по А уровня звуковой мощности шума, спектральные составляющие которого сосредоточены вблизи частоты 250 Гц и ниже, может быть занижена.
21
ГОСТ P EH 12354-4-2012

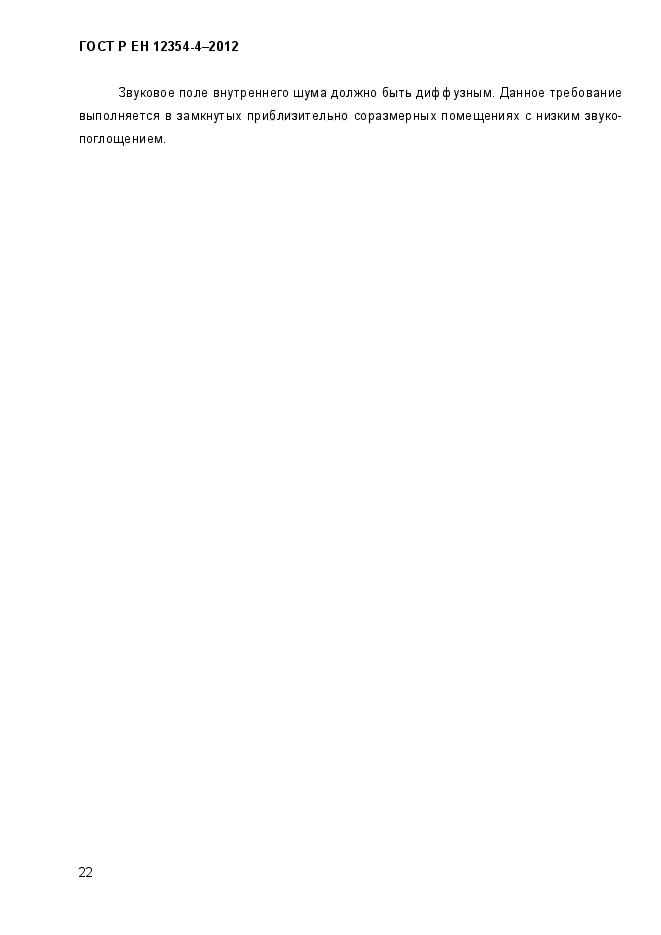

Звуковое поле внутреннего шума должно быть диффузным. Данное требование выполняется в замкнутых приблизительно соразмерных помещениях с низким звукопоглощением.
22
ГОСТ РЕН 123544-2012

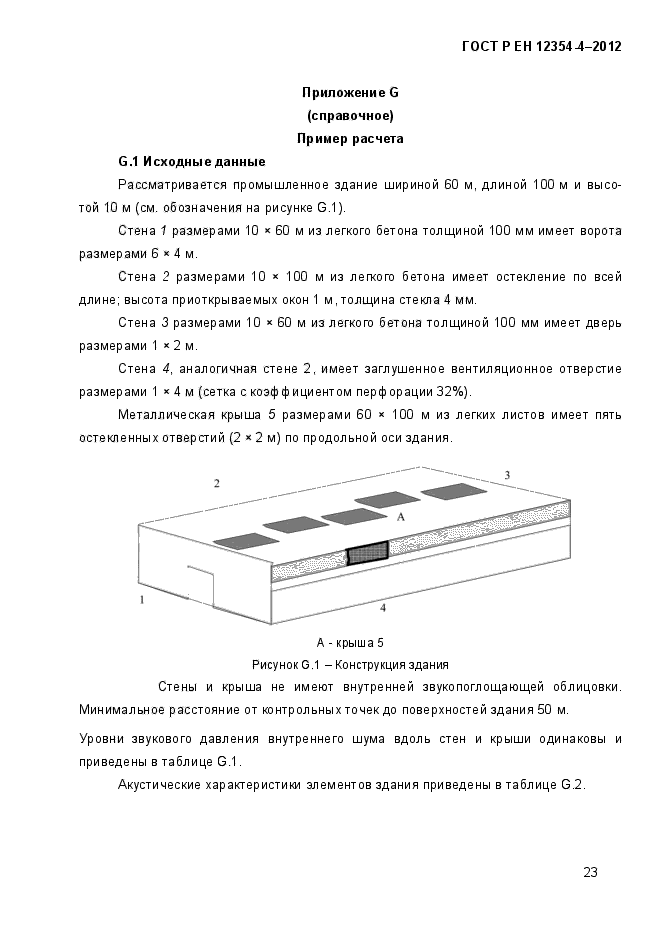

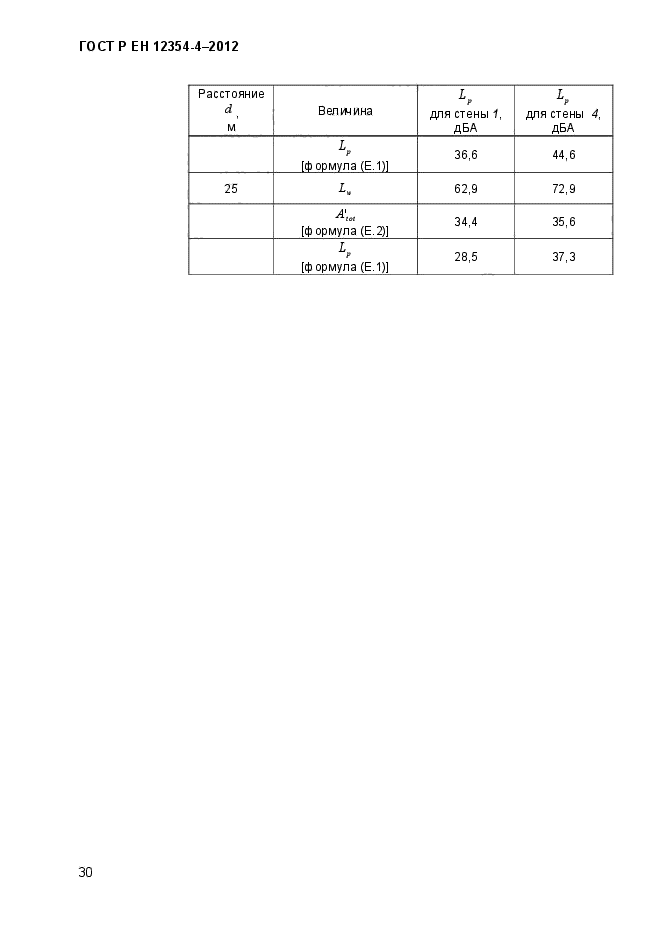

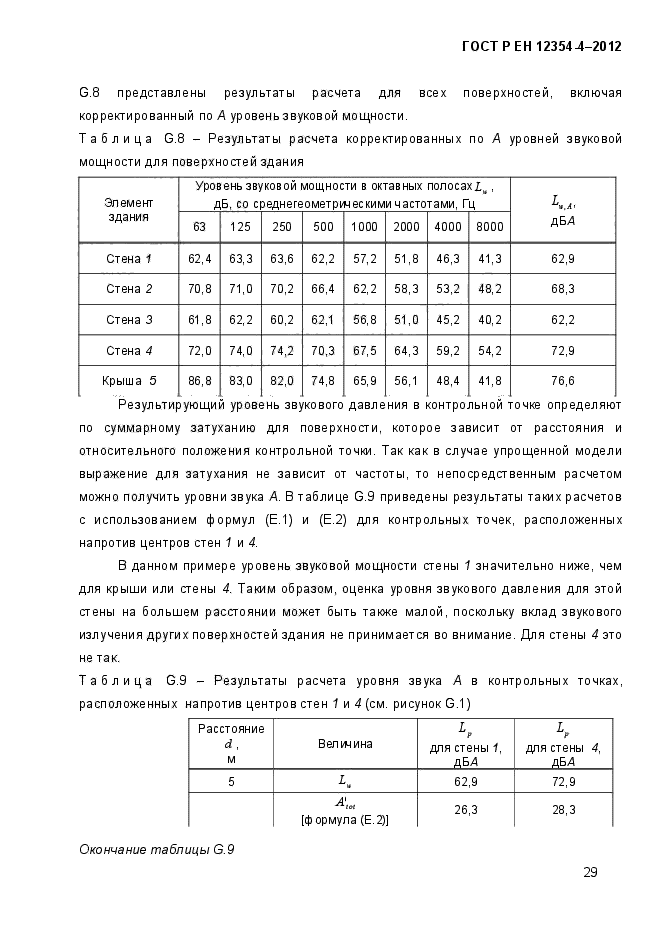

Приложение G (справочное)
Пример расчета

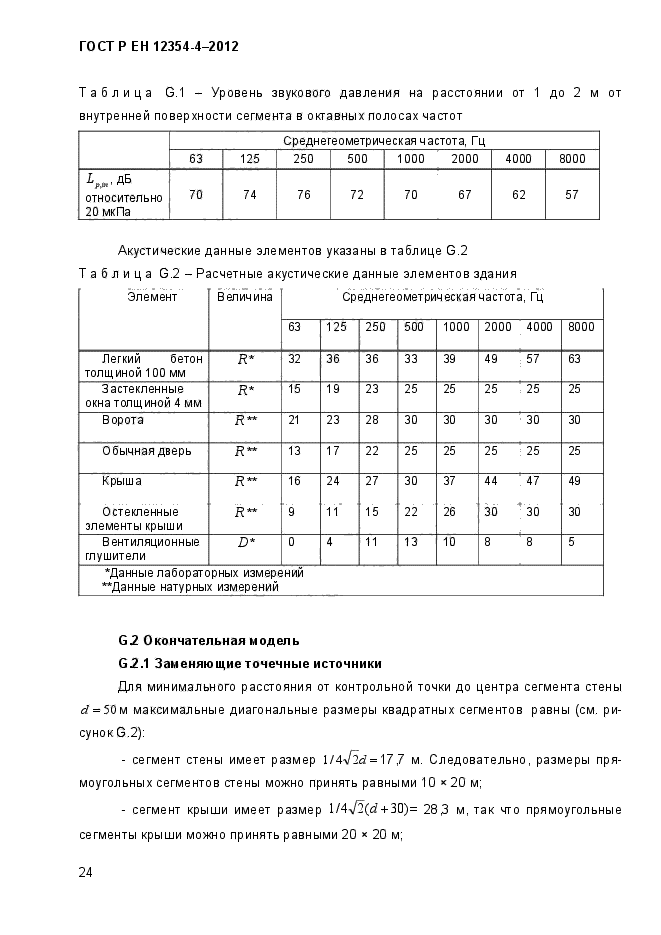

G.1 Исходные данные
Рассматривается промышленное здание шириной 60 м, длиной 100 м и высотой 10 м (см. обозначения на рисунке G.1).
Стена 1 размерами 10 х 60 м из легкого бетона толщиной 100 мм имеет ворота размерами 6«4м.
Стена 2 размерами 10 * 100 м из легкого бетона имеет остекление по всей длине; высота приоткрываемых окон 1 м,толщина стекла 4 мм.
Стена 3 размерами 10 * 60 м из легкого бетона толщиной 100 мм имеет дверь размерами 1 * 2 м.
Стена 4, аналогичная стене 2, имеет заглушенное вентиляционное отверстие размерами 1 * 4 м (сетка с коэф ф ициентом перф орации 32%).
Металлическая крыша 5 размерами 60 * 100 м из легких листов имеет пять остекленных отверстий (2 х 2 м) по продольной оси здания.

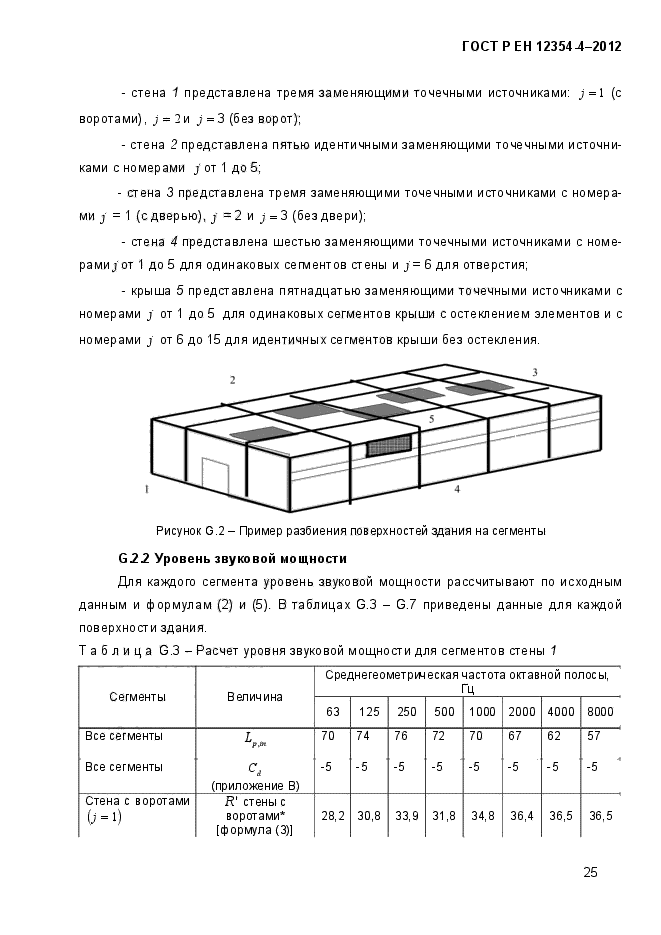

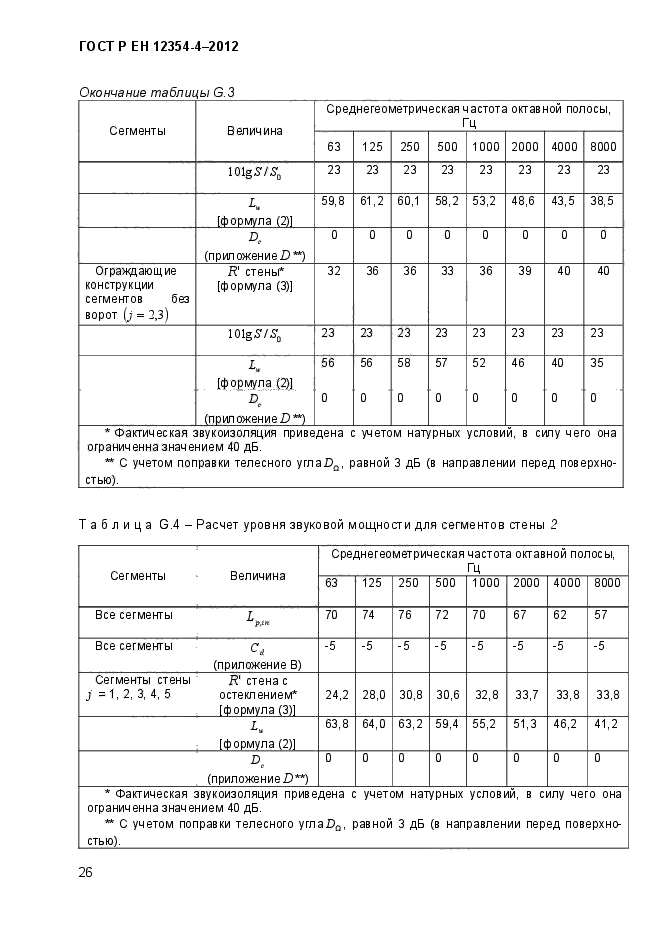

А — крыша 5 Рисунок G.1 — Конструкция здания Стены и крыша не имеют внутренней звукопоглощающей облицовки. Мин
