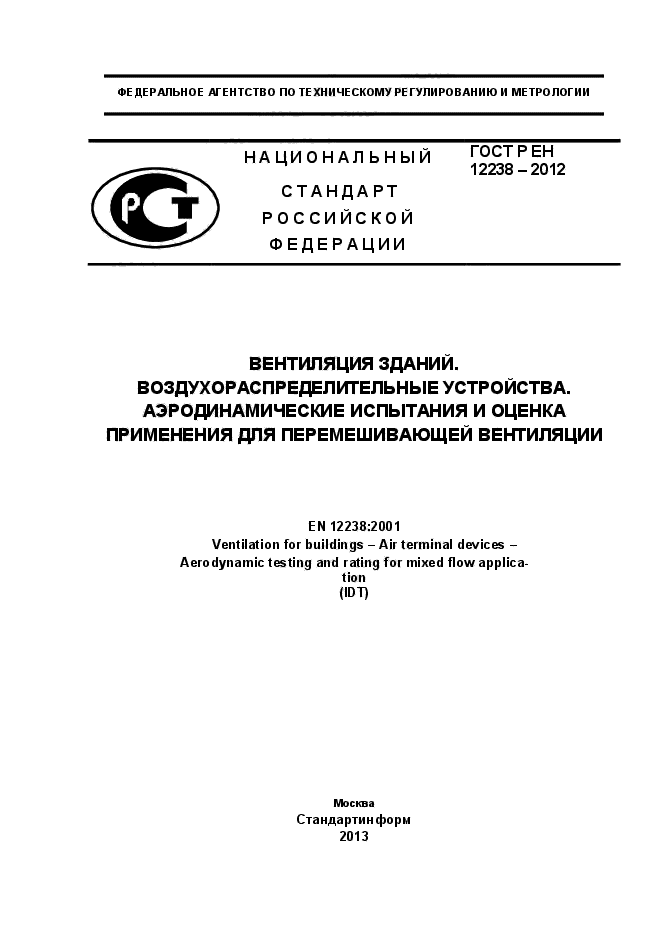

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ	ГОСТ P EH 12238-2012
СТАНДАРТ
\ ) РОССИЙСКОЙ
ФЕДЕРАЦИИ

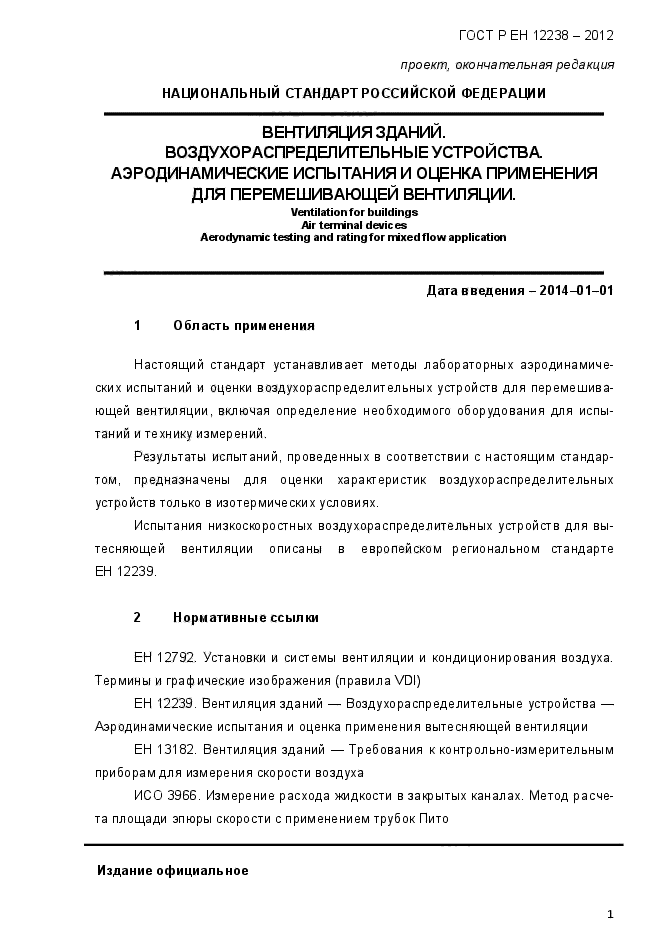

ВЕНТИЛЯЦИЯ ЗДАНИЙ. ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА. АЭРОДИНАМИЧЕСКИЕ ИСПЫТАНИЯ И ОЦЕНКА ПРИМЕНЕНИЯ ДЛЯ ПЕРЕМЕШИВАЮЩЕЙ ВЕНТИЛЯЦИИ

EN 12238:2001 Ventilation for buildings — Air terminal devices -Aerodynamic testing and rating for mixed flow application (IDT)

Москва

Стандартинформ

2013

ГОСТ РЕН 12238-2012 проект, окончательная редакция

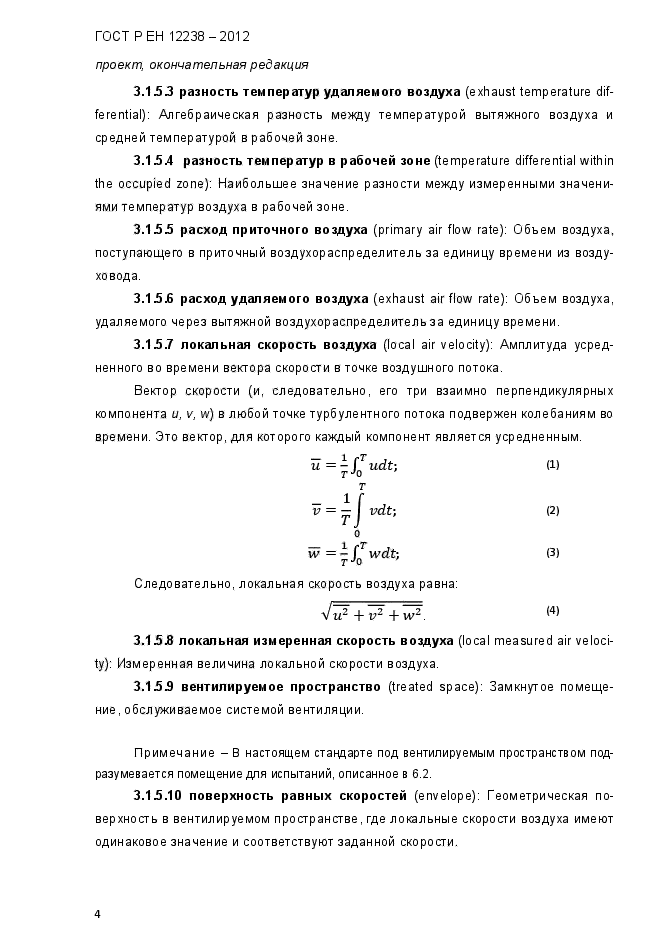

3.153 разность температур удаляемого воздуха (exhaust temperature differential): Алгебраическая разность между температурой вытяжного воздуха и средней температурой в рабочей зоне.

3.154 разность температур в рабочей зоне (temperature differential within the occupied zone): Наибольшее значение разности между измеренными значениями температур воздуха в рабочей зоне.

3.155 расход приточного воздуха (primary air flow rate): Объем воздуха, поступающего в приточный воздухораспределитель за единицу времени из воздуховода.

3.15.6 расход удаляемого воздуха (exhaust airflow rate): Объем воздуха, удаляемого через вытяжной воздухораспределитель за единицу времени.

3.15.7 локальная скорость воздуха (local air velocity): Амплитуда усредненного во времени вектора скорости в точке воздушного потока.

Вектор скорости (и, следовательно, его три взаимно перпендикулярных компонента и, v, w) в любой точке турбулентного потока подвержен колебаниям во времени. Это вектор, для которого каждый компонент является усредненным.

й = — udt-, (1)

_tj₀

vdt’, (2)

w=-Cwdt; (3)

т о

Следовательно, локальная скорость воздуха равна:

VPTPTiP. ⁽⁴⁾

3.15.8 локальная измеренная скорость воздуха (local measured air velocity): Измеренная величина локальной скорости воздуха.

3.155 вентилируемое пространство (treated space): Замкнутое помещение, обслуживаемое системой вентиляции.

Примечание — В настоящем стандарте под вентилируемым пространством подразумевается помещение для испытаний, описанное в 6.2.

3.15.10 поверхность равных скоростей (envelope): Геометрическая поверхность в вентилируемом пространстве, где локальные скорости воздуха имеют одинаковое значение и соответствуют заданной скорости.

ГОСТ РЕН 12238 -2012 проект, окончательная редакция

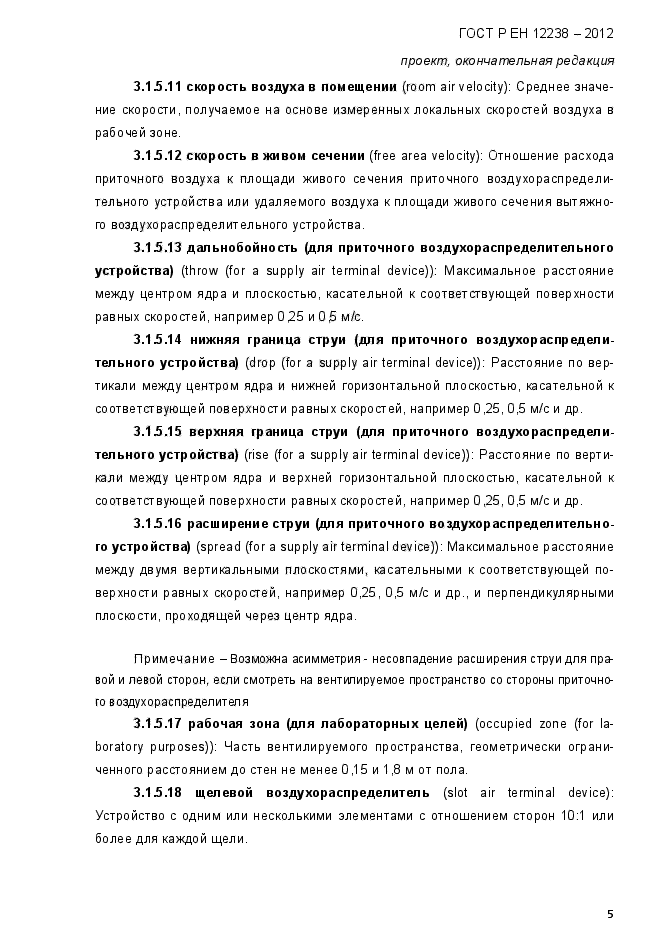

3.15.11 скорость воздуха в помещении (room air velocity): Среднее значение скорости, получаемое на основе измеренных локальных скоростей воздуха в рабочей зоне.

3.15.12 скорость в живом сечении (free area velocity): Отношение расхода приточного воздуха к площади живого сечения приточного воздухораспределительного устройства или удаляемого воздуха к площади живого сечения вытяжного воздухораспределительного устройства.

3.15.13 дальнобойность (для приточного воздухораспределительного устройства) (throw (for a supply air terminal device)): Максимальное расстояние между центром ядра и плоскостью, касательной к соответствующей поверхности равных скоростей, например 0 25 и 0 5 м/с.

3.15.14 нижняя граница струи (для приточного воздухораспределительного устройства) (drop (for a supply air terminal device)): Расстояние по вертикали между центром ядра и нижней горизонтальной плоскостью, касательной к соответствующей поверхности равных скоростей, например 0,25, 0,5 м/с и др.

3.15.15 верхняя граница струи (для приточного воздухораспределительного устройства) (rise (for a supply air terminal device)): Расстояние по вертикали между центром ядра и верхней горизонтальной плоскостью, касательной к соответствующей поверхности равных скоростей, например 0,25, 0,5 м/с и др.

3.15.16 расширение струи (для приточного воздухораспределительного устройства) (spread (fora supply air terminal device)): Максимальное расстояние между двумя вертикальными плоскостями, касательными к соответствующей поверхности равных скоростей, например 0,25, 0,5 м/с и др., и перпендикулярными плоскости, проходящей через центр ядра.

Примечание — Возможна асимметрия — несовпадение расширения струи для правой и левой сторон, если смотреть на вентилируемое пространство со стороны приточного воздухораспределителя

3.15.17 рабочая зона (для лабораторных целей) (occupied zone (for laboratory purposes)): Часть вентилируемого пространства, геометрически ограниченного расстоянием до стен не менее 0,15 и 1,8 м от пола.

3.15.18 щелевой воздухораспределитель (slot air terminal device): Устройство с одним или несколькими элементами с отношением сторон 10:1 или более для каждой щели.

ГОСТ РЕН 12238-2012 проект, окончательная редакция 3.2 Символы

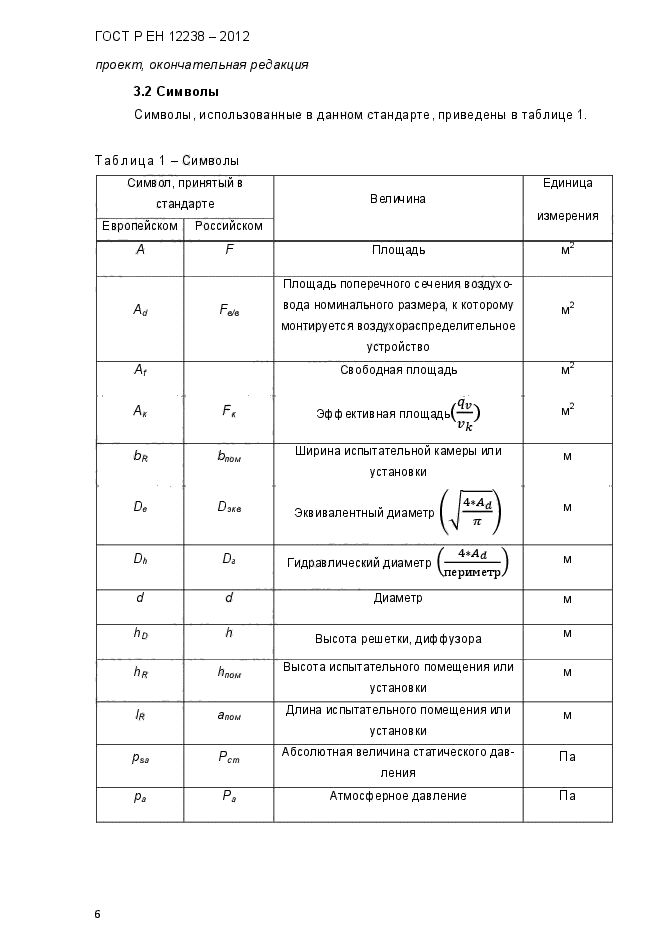

Символы, использованные в данном стандарте, приведены в таблице 1.

Табл ица 1 — Символы

Символ, принятый в стандарте		Велвина	Единица измерения
Европейском	Российском		Единица измерения
А	F	Площадь	m^j
A_d	F*	Площадь поперечного сечения воздуховода номинального размера, к которому монтируете я воздухораспределительное устройство	м²
At		Свободная площадь	m^j
А_к	F_g	Эфф ективная площадь(—)	м²
ь*	Ьоом	Ширина испытательной камеры или установки	м
Do	D_3Ke	Эквивалентный диаметр fj ^ ^	м
D„	Da	Гидравлический диаметр (——) Чпериметр/	м
d	d	Диаметр	м
ho	h	Высота решетки, диффузора	м
Лд	Ьоом	Высота испытательного помещения или установки	м
/«	дпом	Длина испытательного помещения или установки	м
Pss	P cm	Абсолютная величина статического давления	Па
Рэ	Pa	Атмосферное давление	Па

ГОСТ РЕН 12238 -2012 проект, окончательная редакция

Продолжение таблицы 1

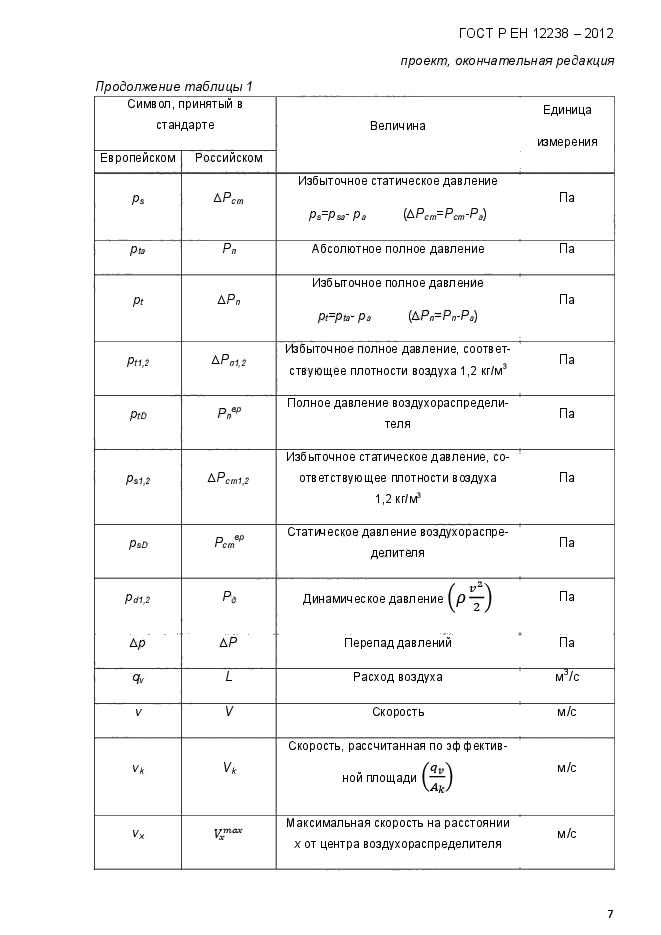

Символ, принятый 8 стандарте		Единица Велич ина измерения
Европейском	Российском	Единица Велич ина измерения
Ps	&P cm	Избыточное статическое давление Па Ps~Psa~ Ра (&Рст⁼Рст’Ра)
Pta	Pn	Абсолютное полное давление Па
Pt	A Pn	Избыточное полное давление Па Pt=Pta- Ра (ДРо=Рп-Ра)
Pt1,2	&Pf>1,2	Избыточное полное давление, соответ- 1 Па ствующее плотности воздуха 1,2 кг/м
PtD	Po»	Полное давление воздухораспредели- Па теля
P*1,2	&P cm1,2	Избыточное статическое давление, соответствующее плотности воздуха Па 1,2 кг/м⁵
PsD	n вР • cm	Статт еское давл ение воздухораспре- Па делителя
Pd1,2 A p	Po Д P	Динамическое давление ^ Па Перепаддавлений Па
4v	L	Расход воздуха m^j/c
V	V	Скорость м/с
Vk	V_k	Скорость, рассчитанная по эффектив- (Qv\ М/С нои площади
V_x	ymox	Максимальная скорость на расстоянии м/с х от центра воздухораспределителя

ГОСТ РЕН 12238-2012

проект< окончательная редакция Окончание таблицы 1

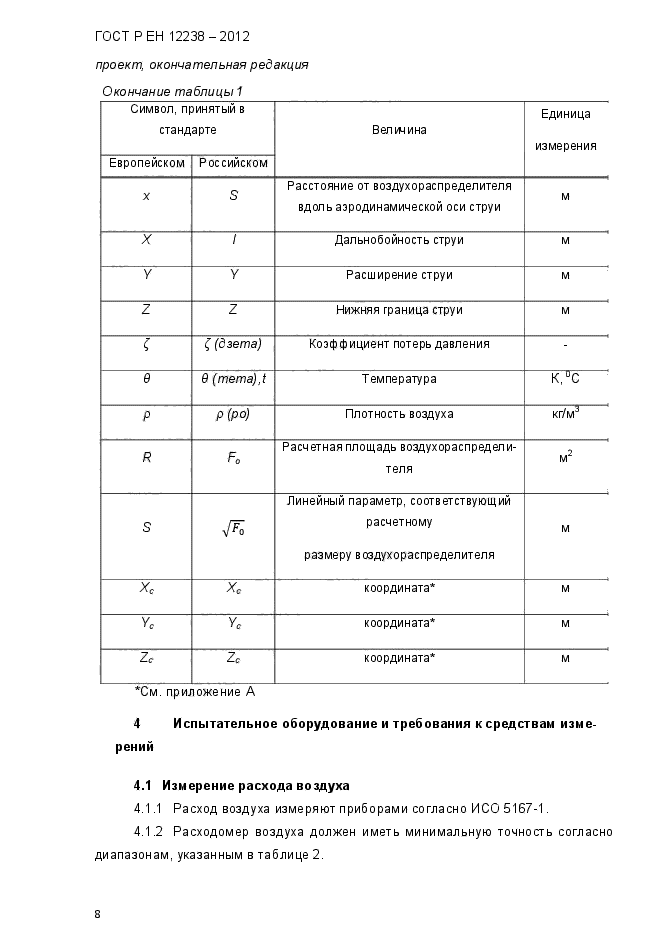

Символ, принятый в стандарте		Велтина	Единица измерения
Европейском	Российском
X	S	Расстояние от воздухораспределителя вдоль аэродинамической оси струи	м
X	/	Дальнобойность струи	м
Y	У	Расширение струи	м
Z	Z	Нижняя граница струи	м
<Г	£ (дзета)	Коэффициент потерь давления	—
е	9 (mema),t	Температура	К,^йС
р	Р(РО)	Плотность воздуха	Kr/M^d
R	F₀	Расчетная площадь воздухораспределителя	м²
S		Линейный параметр, соответствующий расчетному размеру воздухораспределителя	м
Хс	Хс	координата*	м
Y_c	Ус	координата*	м
Z_c	Zc	координата*	м

*См. приложение А

4 Испытательное оборудование и требования к средствам измерений

4.1 Измерение расхода воздуха

4.1.1 Расход воздуха измеряют приборами согласно ИСО 5167-1.

4.1.2 Расходомер воздуха должен иметь минимальную точность согласно диапазонам, указанным в таблице 2.

ГОСТ РЕН 12238 -2012 проект, окончательная редакция

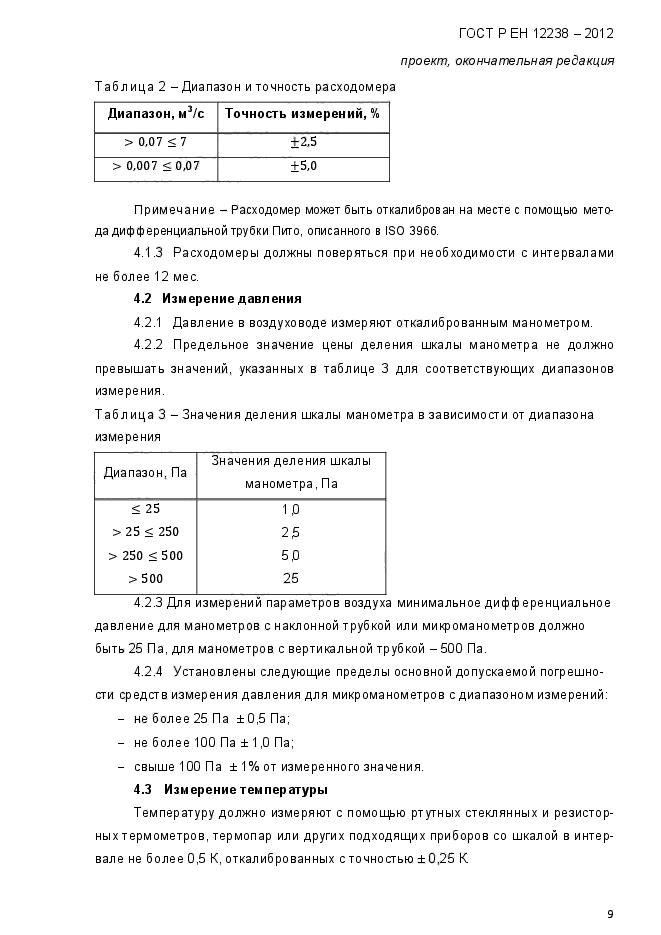

Табл ица 2 — Диапазон и точность расходомера

Диапазон, м³/с	Точность измерений, %
> 0,07 <7	±2,5
> 0,007 <0,07	±5,0

Примечание — Расходомер может быть откалиброван на месте с помощью метода дифференциальной трубки Пито, описанного в ISO 3966.

4.1.3 Расходомеры должны поверяться при необходимости с интервалами не более 12 мес.

4.2 Измерение давления

4.2.1 Давление в воздуховоде измеряют откалиброванным манометром.

4.2.2 Предельное значение цены деления шкалы манометра не должно превышать значений, указанных в таблице 3 для соответствующих диапазонов измерения.

Табл ица 3 — Значения деления шкалы манометра в зависимости от диапазона измерения

Диапазон, Па	Значения деления шкалы манометра, Па
< 25	1 Л
>25 < 250	2 £
> 250 < 500	5 Л
>500	25

4.2.3 Для измерений параметров воздуха минимальное дифференциальное давление для манометров с наклонной трубкой или микроманометров должно быть 25 Па, для манометров с вертикальной трубкой — 500 Па.

4.2.4 Установлены следующие пределы основной допускаемой погрешности средств измерения давления для микроманометров с диапазоном измерений:

— не более 25 Па ±0,5 Па;

— не более 100 Па ± 1,0 Па;

— свыше 100 Па ± 1 % от измеренного значения.

4.3 Измерение температуры

Температуру должно измеряют с помощью ртутных стеклянных и резисторных термометров, термопар или других подходящих приборов со шкалой в интервале не более 0,5 К, откалиброванных сточностью ±0,25 К

ГОСТ РЕН 12238-2012 проект, окончательная редакция

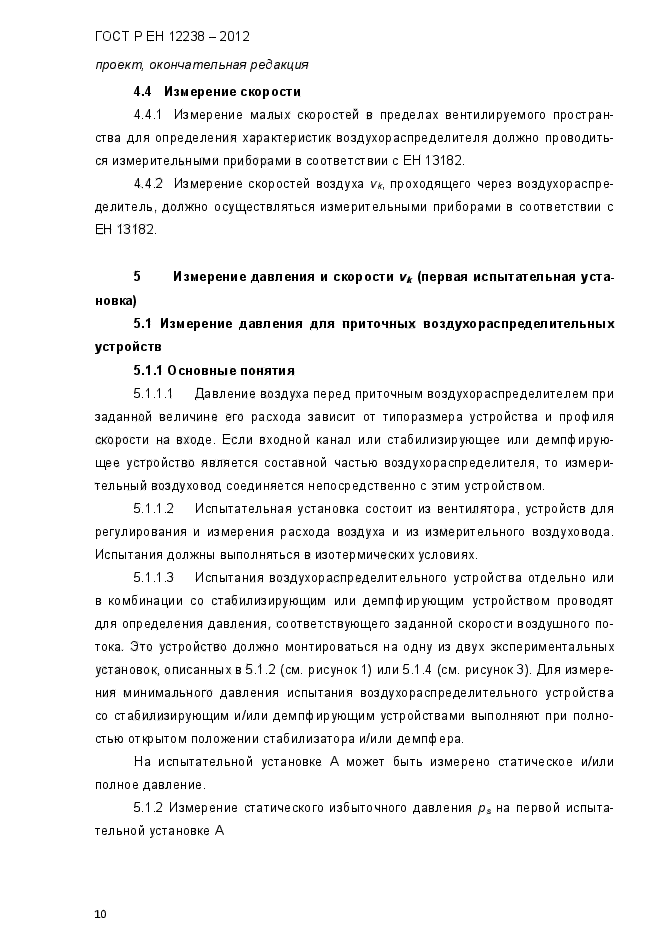

4.4 Измерение скорости

4.4.1 Измерение малых скоростей в пределах вентилируемого пространства для определения характеристик воздухораспределителя должно проводиться измерительными приборами в соответствии с ЕН 13182.

4.4.2 Измерение скоростей воздуха vk, проходящего через воздухораспределитель, должно осуществляться измерительными приборами в соответствии с ЕН 13182.

5 Измерение давления и скорости v_k (первая испытательная установка)

5.1 Измерение давления для приточных воздухораспределительных устройств

5.1.1 Основные понятия

5.1.1.1 Давление воздуха перед приточным воздухораспределителем при заданной величине его расхода зависит от типоразмера устройства и профиля скорости на входе. Если входной канал или стабилизирующее или демпфирующее устройство является составной частью воздухораспределителя, то измерительный воздуховод соединяется непосредственно с этим устройством.

5.1.1.2 Испытательная установка состоит из вентилятора, устройств для регулирования и измерения расхода воздуха и из измерительного воздуховода. Испытания должны выполняться в изотермических условиях.

5.1.1.3 Испытания воздухораспределительного устройства отдельно или в комбинации со стабилизирующим или демпфирующим устройством проводят для определения давления, соответствующего заданной скорости воздушного потока. Это устройство должно монтироваться на одну из двух экспериментальных установок, описанных в 5.1.2 (см. рисунок 1) или 5.1.4 (см. рисунок3). Для измерения минимального давления испытания воздухораспределительного устройства со стабилизирующим и/или демпфирующим устройствами выполняют при полностью открытом положении стабилизатора и/или демпфера.

На испытательной установке А может быть измерено статическое и/или полное давление.

5.1.2 Измерение статического избыточного давления р_£ на первой испытательной установке А

ГОСТ РЕН 12238 -2012

проект, окончательная редакция

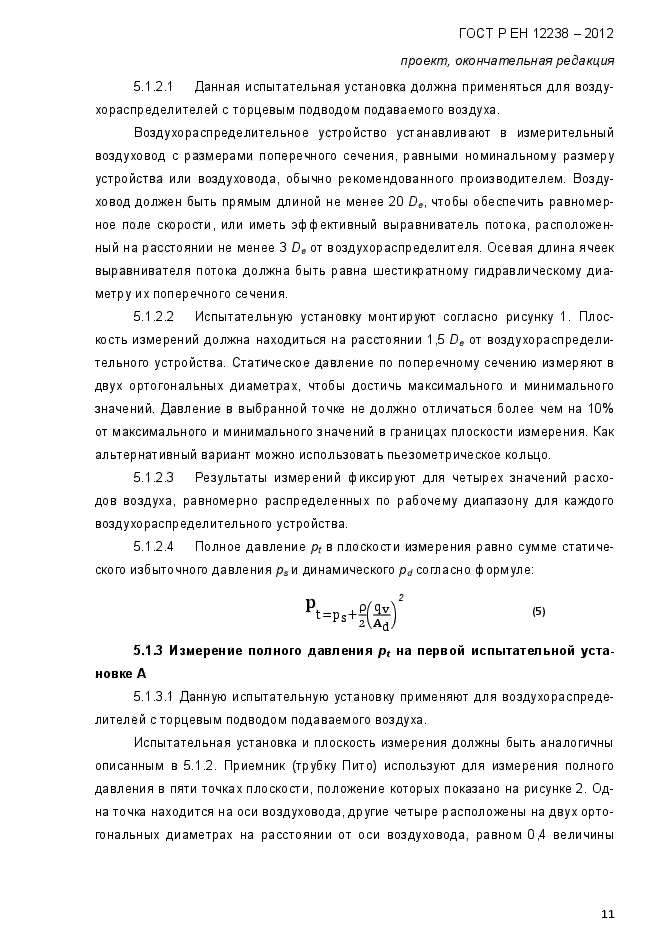

5.1.2.1 Данная испытательная установка должна применяться для воздухораспределителей с торцевым подводом подаваемого воздуха.

Воздухораспределительное устройство устанавливают в измерительный воздуховод с размерами поперечного сечения, равными номинальному размеру устройства или воздуховода, обычно рекомендованного производителем. Воздуховод должен быть прямым длиной не менее 20 D„, чтобы обеспечить равномерное поле скорости, или иметь эффективный выравниватель потока, расположенный на расстоянии не менее 3 D_e от воздухораспределителя. Осевая длина ячеек выравнивателя потока должна быть равна шестикратному гидравлическому диаметру их поперечного сечения.

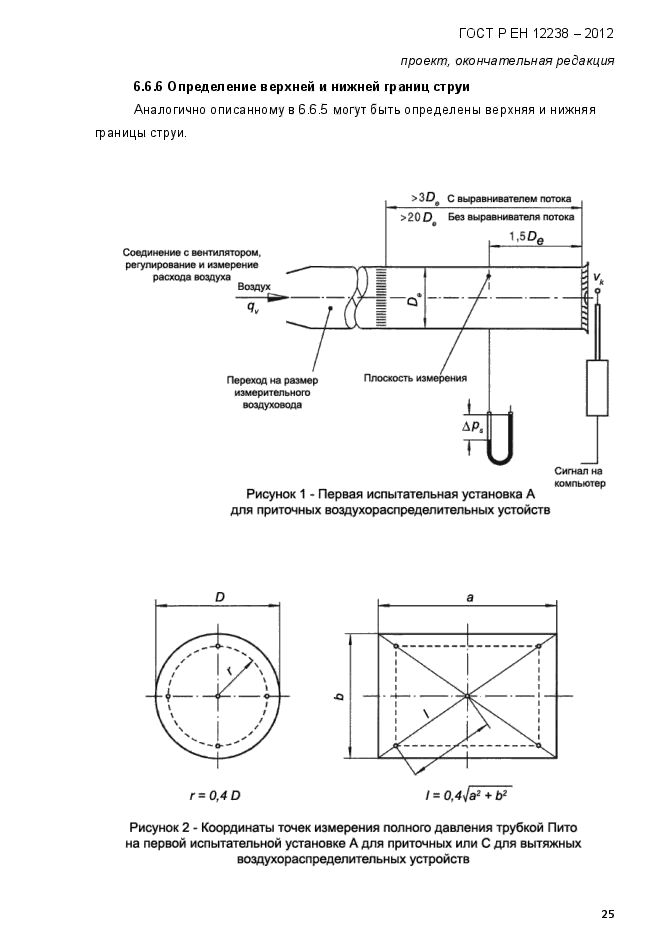

5.1.2.2 Испытательную установку монтируют согласно рисунку 1. Плоскость измерений должна находиться на расстоянии 1,5 D_e от воздухораспределительного устройства. Статическое давление по поперечному сечению измеряют в двух ортогональных диаметрах, чтобы достичь максимального и минимального значений. Давление в выбранной точке не должно отличаться более чем на 10% от максимального и минимального значений в границах плоскости измерения. Как альтернативный вариант можно использовать пьезометрическое кольцо.

5.1.2.3 Результаты измерений фиксируют для четырех значений расходов воздуха, равномерно распределенных по рабочему диапазону для каждого воздухораспределительного устройства.

5.1.2.4 Полное давление р_{ в плоскости измерения равно сумме статического избыточного давления p_sи динамического р_а согласно формуле:

(5)

5.13 Измерение полного давления p_t на первой испытательной установке А

5.1.3.1 Данную испытательную установку применяют для воздухораспределителей с торцевым подводом подаваемого воздуха.

Испытательная установка и плоскость измерения должны быть аналогичны описанным в 5.1.2. Приемник (трубку Пито) используют для измерения полного давления в пяти точках плоскости, положение которых показано на рисунке 2. Одна точка находится на оси воздуховода, другие четыре расположены на двух ортогональных диаметрах на расстоянии от оси воздуховода, равном 0,4 величины

ГОСТ РЕН 12238-2012 проект, окончательная редакция

диаметра поперечного сечения. Полное давление является средней арифметической пяти измеренных значений полного давления.

Для прямоугольного сечения измерения должны проводиться также в пяти точках, как показано на рисунке 2.

5.1.3.2 Результаты измерений фиксируют для четырех значений расхода воздуха, равномерно распределенных по рабочему диапазону для каждого воздухораспределительного устройства.

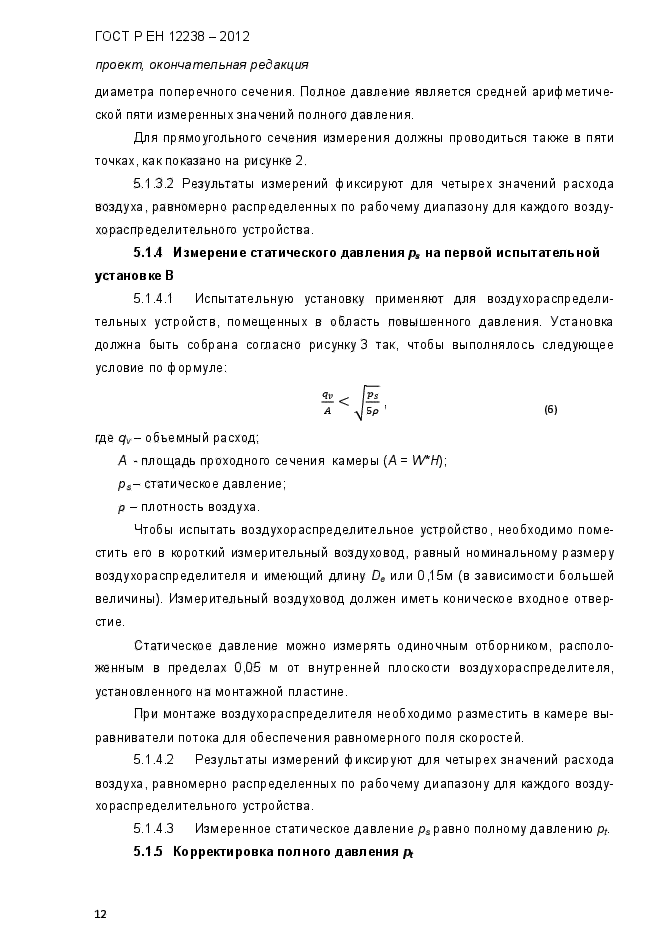

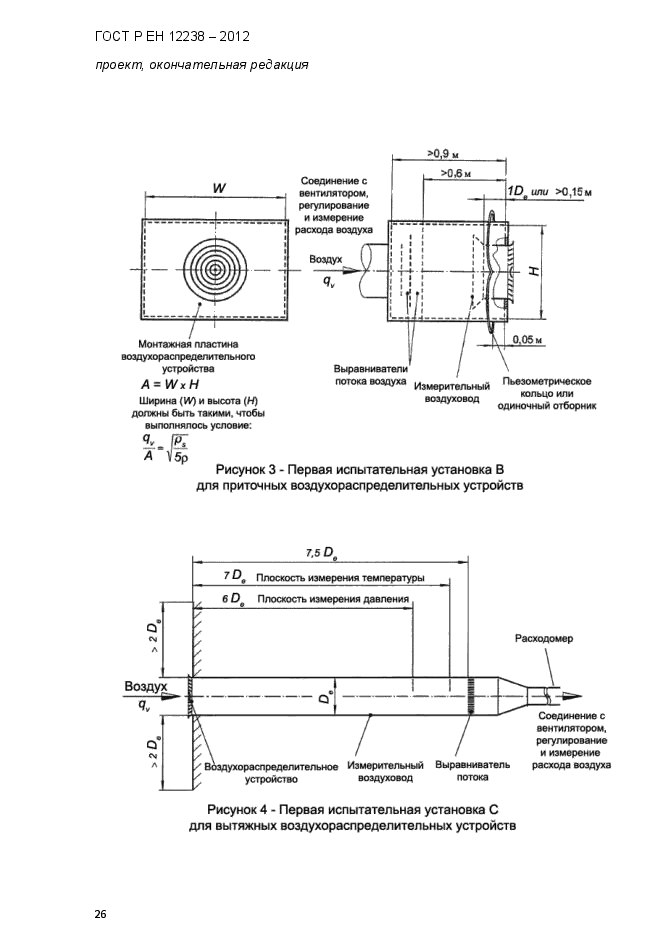

5.1.4 Измерение статического давления р, на первой испытательной установке В

5.1.4.1 Испытательную установку применяют для воздухораспределительных устройств, помещенных в область повышенного давления. Установка должна быть собрана согласно рисунку 3 так, чтобы выполнялось следующее условие по формуле:

где q_v— объемный расход;

А — площадь проходного сечения камеры (А = W*W); p_s— статическое давление; р — плотность воздуха.

Чтобы испытать воздухораспределительное устройство, необходимо поместить его в короткий измерительный воздуховод, равный номинальному размеру воздухораспределителя и имеющий длину D_e или 0,15м (в зависимости большей величины). Измерительный воздуховод должен иметь коническое входное отверстие.

Статическое давление можно измерять одиночным отборником, расположенным в пределах 0,05 м от внутренней плоскости воздухораспределителя, установленного на монтажной пластине.

При монтаже воздухораспределителя необходимо разместить в камере выравниватели потока для обеспечения равномерного поля скоростей.

5.1.4.2 Результаты измерений фиксируют для четырех значений расхода воздуха, равномерно распределенных по рабочему диапазону для каждого воздухораспределительного устройства.

5.1.4.3 Измеренное статическое давление p_s равно полному давлению р_г.

5.15 Корректировка полного давления р.

ГОСТ РЕН 12238 -2012 проект, окончательная редакция

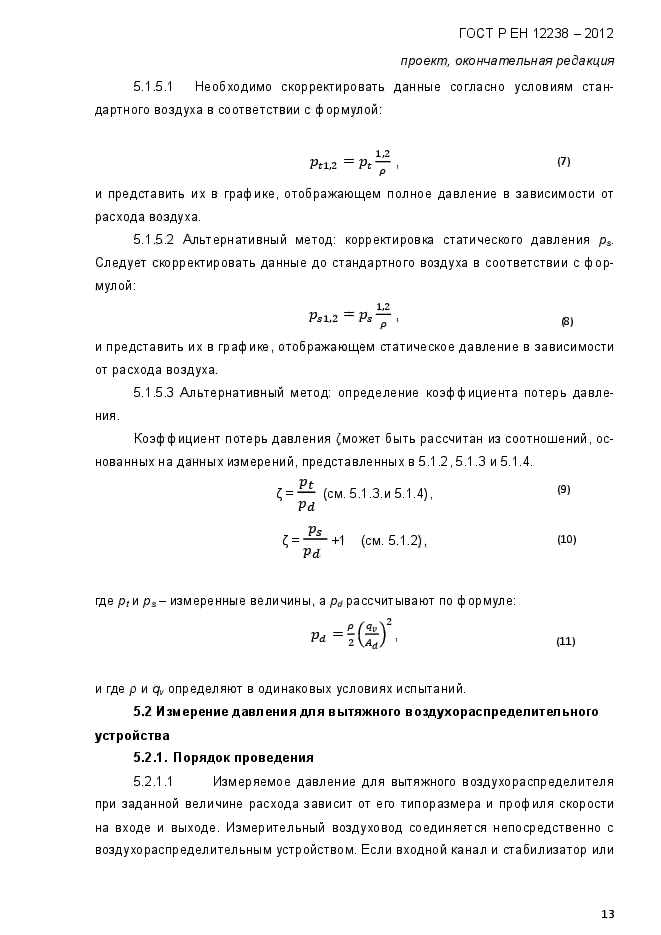

5.1.5.1 Необходимо скорректировать данные согласно условиям стандартного воздуха в соответствии с формулой:

Pth2 ~ Pt~~ I <⁷>

и представить их в графике, отображающем полное давление в зависимости от расхода воздуха.

5.1.5.2 Альтернативный метод: корректировка статического давления p_s. Следует скорректировать данные до стандартного воздуха в соответствии с формулой:

Ps 1.2 Ps _Р ,

и представить их в графике, отображающем статическое давление в зависимости от расхода воздуха.

5.1.5.3 Альтернативный метод: определение коэффициента потерь давления.

Коэффициент потерь давления (может быть рассчитан из соотношений, основанных на данных измерений, представленных в 5.1.2,5.1.3 и 5.1.4.

£ = — (см. 5.1.3.и 5.1.4), W

^ = — +1 (см. 5.1.2), (Ю)

где p_t и p_s — изм ере нны е вели чин ы, а р_а ра ссчит ыва ют по ф ор мул е:

d) ‘ (11)

и где р и q_v определяют в одинаковых условиях испытаний.

5.2 Измерение давления для вытяжного воздухораспределительного устройства

5.2.1. Порядок проведения

5.2.1.1 Измеряемое давление для вытяжного воздухораспределителя при заданной величине расхода зависит от его типоразмера и профиля скорости на входе и выходе. Измерительный воздуховод соединяется непосредственно с воздухораспределительным устройством. Если входной канал и стабилизатор или

ГОСТ РЕН 12238-2012

проект, окончательная редакция

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Аркгос» на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК061 «Вентиляция и кондиционирование»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. N° 1100-ст

4. Настоящий стандарт идентичен европейскому региональному стандарту ЕН 12238:2001 «Вентиляция зданий. Вздухораспределительные устройства. Аэродинамические испытания и оценка применения для перемешивающей вентиляции» (EN 12238:2001 «Ventilation for buildings — Air terminal devices — Aerodynamic testing and rating for mixed flow application»)

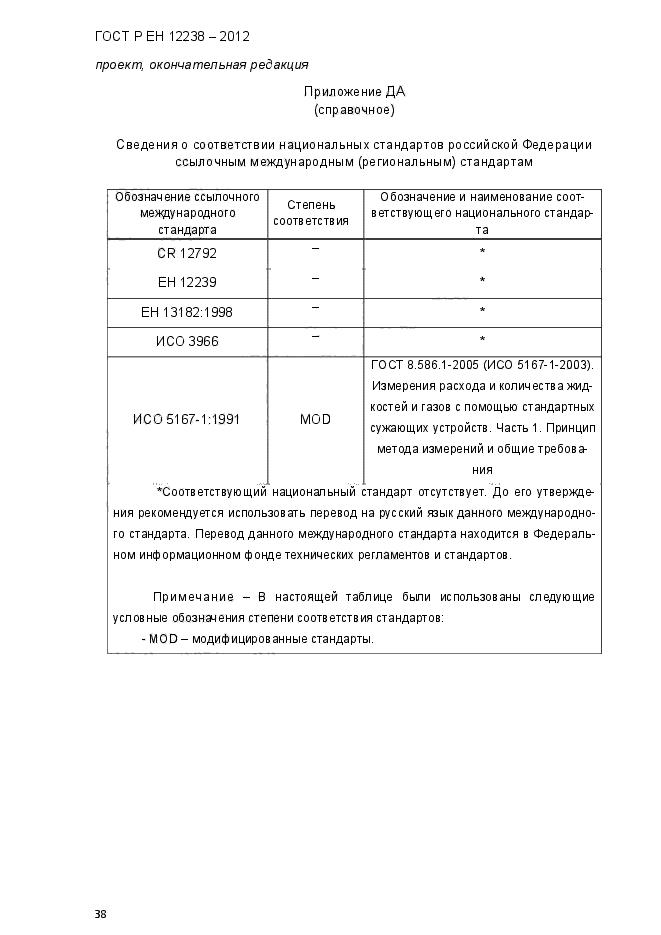

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок -в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

©Стандартинформ, 2013

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ РЕН 12238-2012 проект, окончательная редакция

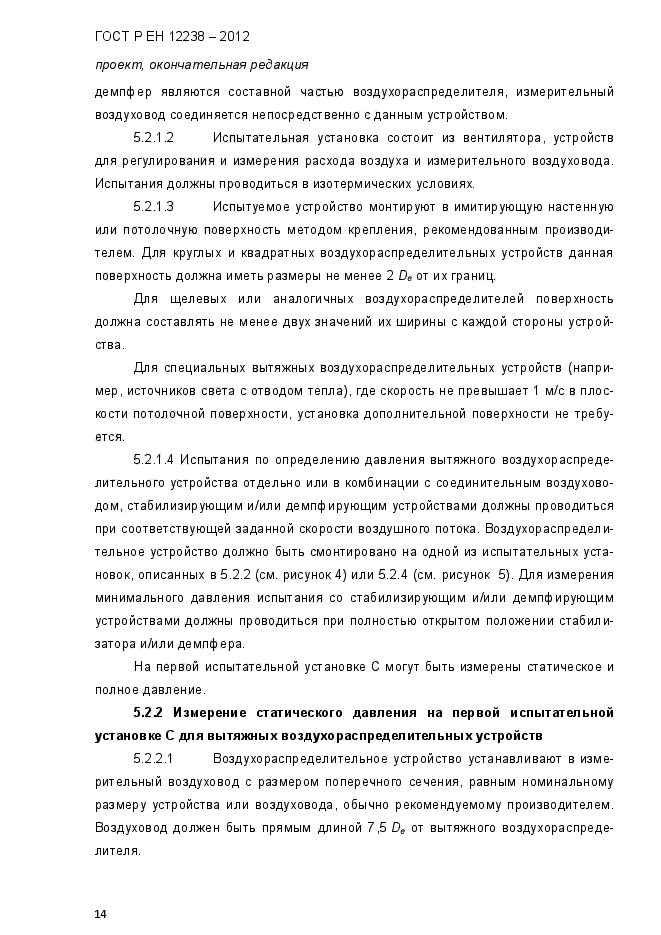

демпфер являются составной частью воздухораспределителя, измерительный воздуховод соединяется непосредственно сданным устройством.

5.2.1.2 Испытательная установка состоит из вентилятора, устройств для регулирования и измерения расхода воздуха и измерительного воздуховода. Испытания должны проводиться в изотермических условиях.

5.2.1.3 Испытуемое устройство монтируют в имитирующую настенную или потолочную поверхность методом крепления, рекомендованным производителем. Для круглых и квадратных воздухораспределительных устройств данная поверхность должна иметь размеры не менее 2 D_e от их границ.

Для щелевых или аналогичных воздухораспределителей поверхность должна составлять не менее двух значений их ширины с каждой стороны устройства.

Для специальных вытяжных воздухораспределительных устройств (например, источников света с отводом тепла), где скорость не превышает 1 м/с в плоскости потолочной поверхности, установка дополнительной поверхности не требуется.

5.2.1.4 Испытания по определению давления вытяжного воздухораспределительного устройства отдельно или в комбинации с соединительным воздуховодом, стабилизирующим и/или демпфирующим устройствами должны проводиться при соответствующей заданной скорости воздушного потока. Воздухораспределительное устройство должно быть смонтировано на одной из испытательных установок, описанных в 5.2.2 (см. рисунок 4) или 5.2.4 (см. рисунок 5). Для измерения минимального давления испытания со стабилизирующим и/или демпфирующим устройствами должны проводиться при полностью открытом положении стабилизатора и/или демпфера.

На первой испытательной установке С могут быть измерены статическое и полное давление.

5.22 Измерение статического давления на первой испытательной установке С для вытяжных воздухораспределительных устройств

5.2.2.1 Воздухораспределительное устройство устанавливают в изме

рительный воздуховод с размером поперечного сечения, равным номинальному размеру устройства или воздуховода, обычно рекомендуемому производителем. Воздуховод должен быть прямым длиной 7,5 D_e от вытяжного воздухораспределителя.

ГОСТ РЕН 12238 -2012

проект, окончательная редакция

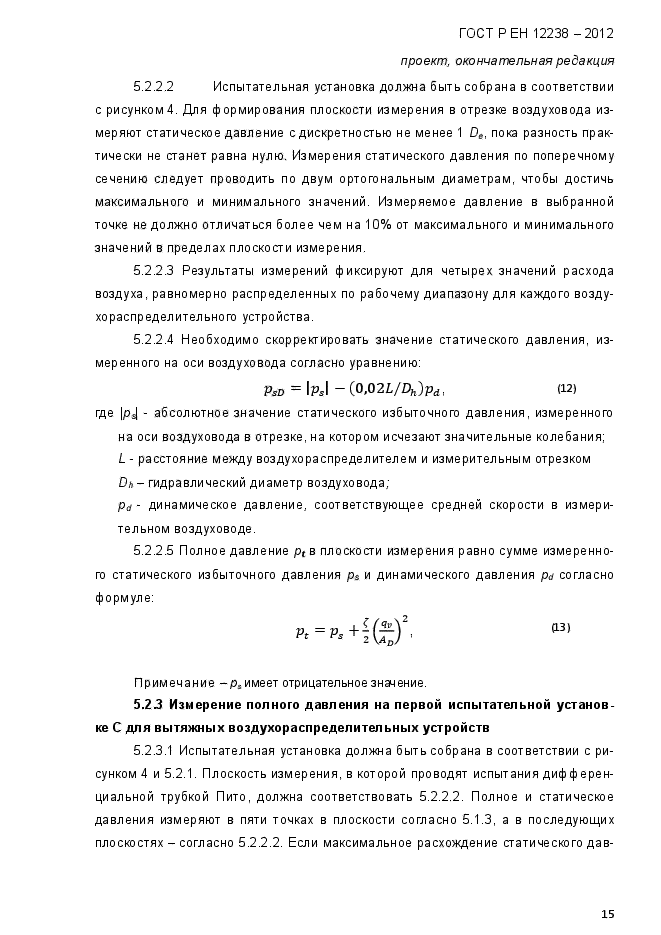

5.2.2.2 Испытательная установка должна быть собрана в соответствии

с рисунком4. Для формирования плоскости измерения в отрезке воздуховода измеряют статическое давление с дискретностью не менее 1 D_e, пока разность практически не станет равна нулю. Измерения статического давления по поперечному сечению следует проводить по двум ортогональным диаметрам, чтобы достичь максимального и минимального значений. Измеряемое давление в выбранной точке не должно отличаться более чем на 10% от максимального и минимального значений в пределах плоскости измерения.

5.2.2.3 Результаты измерений фиксируют для четырех значений расхода воздуха, равномерно распределенных по рабочему диапазону для каждого воздухораспределительного устройства.

5.2.2.4 Необходимо скорректировать значение статического давления, измеренного на оси воздуховода согласно уравнению:

PsD = IPs\ -(0,02L/D_h)p_d

(12)

где |psj — абсолютное значение статического избыточного давления, измеренного на оси воздуховода в отрезке, на котором исчезают значительные колебания;

L — расстояние между воздухораспределителем и измерительным отрезком Da — гидравлический диаметр воздуховода;

р_а— динамическое давление, соответствующее средней скорости в измерительном воздуховоде.

5.2.2.5 Полное давление p_t в плоскости измерения равно сумме измеренного статического избыточного давления р_£ и динамического давления ра согласно

формуле:

а з)

Примечание -р, имеет отрицательное знамение.

5.23 Измерение полного давления на первой испытательной установке С для вытяжных воздухораспределительных устройств

5.2.3.1 Испытательная установка должна быть собрана в соответствии с рисунком 4 и 5.2.1. Плоскость измерения, в которой проводят испытания дифферен-циальной трубкой Пито, должна соответствовать 5.2.2.2. Полное и статическое давления измеряют в пяти точках в плоскости согласно 5.1.3, а в последующих плоскостях — согласно 5.2.2.2. Если максимальное расхождение статического дав-

ГОСТ РЕН 12238-2012

проект, окончательная редакция

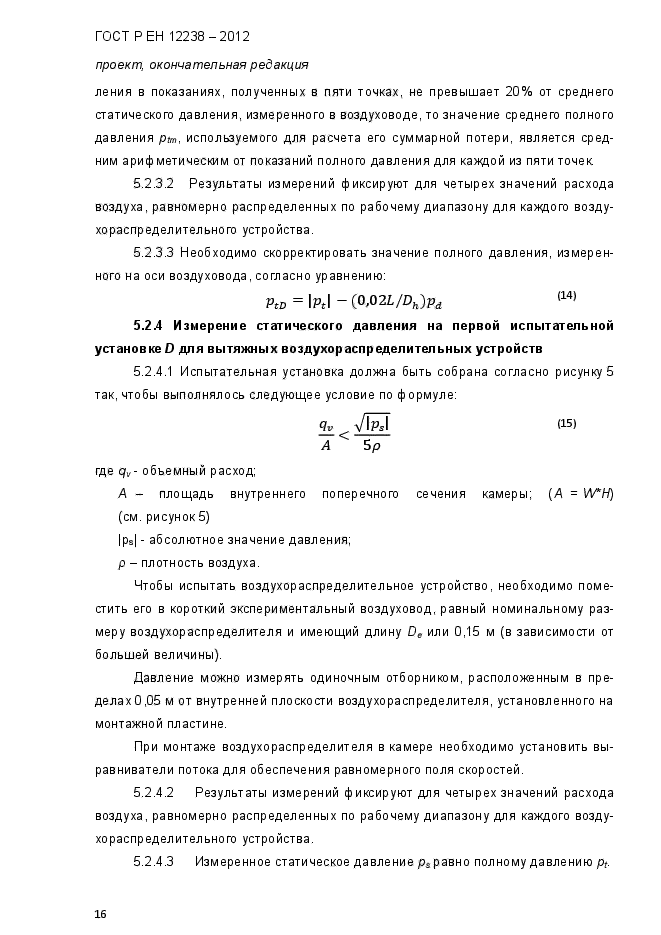

ления в показаниях, полученных в пяти точках, не превышает 20% от среднего статического давления, измеренного в воздуховоде, то значение среднего полного давления p_tm, используемого для расчета его суммарной потери, является средним арифметическим от показаний полного давления для ка>кдой из пяти точек

5.2.3.2 Результаты измерений фиксируют для четырех значений расхода воздуха, равномерно распределенных по рабочему диапазону для каждого воздухораспределительного устройства.

5.2.3.3 Необходимо скорректировать значение полного давления, измеренного на оси воздуховода, согласно уравнению:

(14)

PtD = \Pt\ ~ С⁰‘⁰²L/D_h)p_d

5.2.4 Измерение статического давления на первой испытательной установке D для вытяжных воздухораспределительных устройств

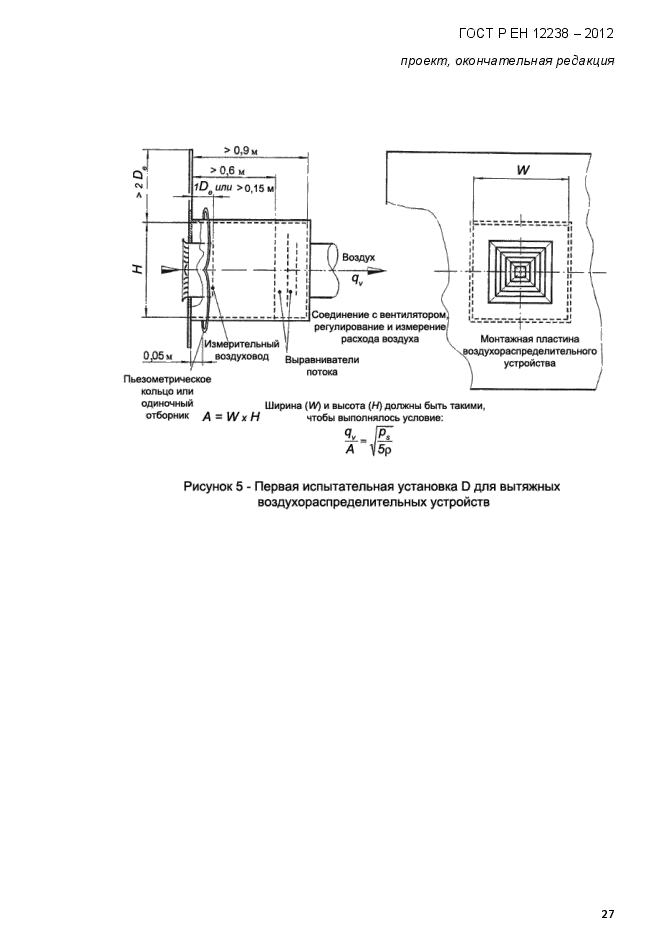

5.2.4.1 Испытательная установка должна быть собрана согласно рисунку 5 так, чтобы выполнялось следующее условие по формуле:

А 5 р

(15)

где q_v— обьемный расход;

А — площадь внутреннего поперечного сечения камеры; (А = W*H) (см. рисунок5)

|p_s| — абсолютное значение давления; р — плотность воздуха.

Чтобы испытать воздухораспределительное устройство, необходимо поместить его в короткий экспериментальный воздуховод, равный номинальному размеру воздухораспределителя и имеющий длину D_e или 0,15 м (в зависимости от большей величины).

Давление можно измерять одиночным отборником, расположенным в пределах 0,05 м от внутренней плоскости воздухораспределителя, установленного на монтажной пластине.

При монтаже воздухораспределителя в камере необходимо установить выравниватели потока для обеспечения равномерного поля скоростей.

5.2.4.2 Результаты измерений фиксируют для четырех значений расхода воздуха, равномерно распределенных по рабочему диапазону для каждого воздухораспределительного устройства.

5.2.4.3 Измеренное статическое давление p_s равно полному давлению p_t.

1б

ГОСТ РЕН 12238 -2012 проект, окончательная редакция 5.25 Корректировка полного давления р*

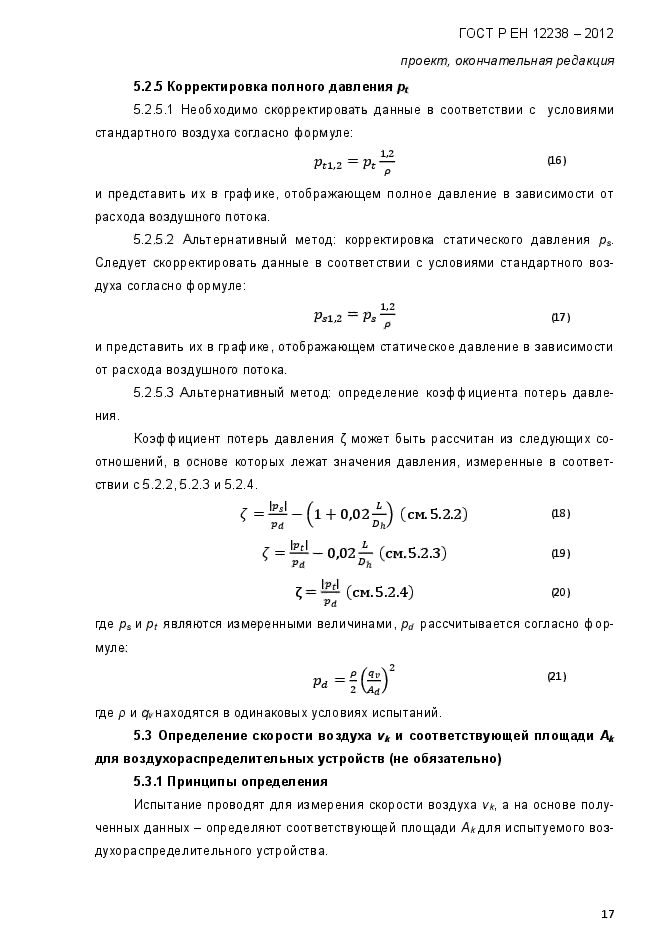

5.2.5.1 Необходимо скорректировать данные в соответствии с условиями стандартного воздуха согласно формуле:

Pci,2 ⁼ Ре ~~ W

и представить их в графике, отображающем полное давление в зависимости от расхода воздушного потока.

5.2.5.2 Альтернативный метод: корректировка статического давления p_s. Следует скорректировать данные в соответствии с условиями стандартного воздуха согласно формуле:

1*2

Psl,2—Ps~ {L7)

и представить их в графике, отображающем статическое давление в зависимости от расхода воздушного потока.

5.2.5.3 Альтернативный метод: определение коэффициента потерь давления.

Коэффициент потерь давления ^ может быть рассчитан из следующих соотношений, в основе которых лежат значения давления, измеренные в соответствии с5.2.2,5.2.3 и 5.2.4.

<■= —_(l + 0,02 —) (см.5.2.2) (L8)

Pd V Dh/

С = — — 0,02 — (см. 5.2.3) (L9)

S = “ (см. 5.2.4) (20)

где p_s и p_t являются измеренными величинами, р_а рассчитывается согласно формуле:

где р и ^находятся в одинаковых условиях испытаний.

5.3 Определение скорости воздуха v_k и соответствующей площади А* для воздухораспределительных устройств (не обязательно)

5.3.1 Принципы определения

Испытание проводят для измерения скорости воздуха vk, а на основе полученных данных — определяют соответствующей площади А*для испытуемого воздухораспределительного устройства.

Страница 17
↑ Наверх

ГОСТ РЕН 12238-2012 проект, окончательная редакция

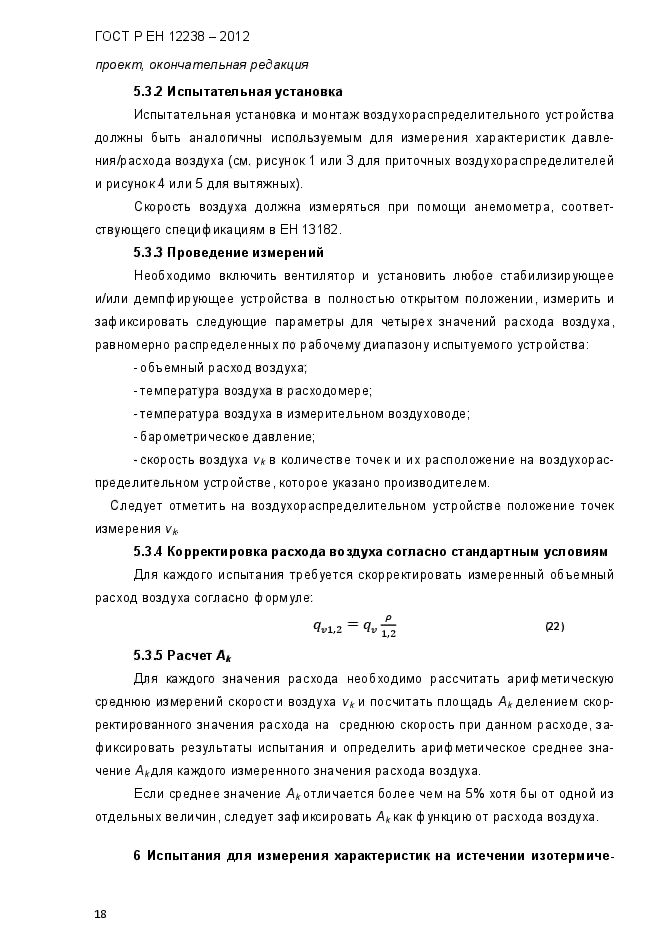

5.32 Испытательная установка

Испытательная установка и монтаж воздухораспределительного устройства должны быть аналогичны используемым для измерения характеристик давления/расхода воздуха (см. рисунок 1 или 3 для приточных воздухораспределителей и рисунок4 или 5 для вытяжных).

Скорость воздуха должна измеряться при помощи анемометра, соответствующего спецификациям в ЕН 13182.

5.33 Проведение измерений

Необходимо включить вентилятор и установить любое стабилизирующее и/или демпфирующее устройства в полностью открытом положении, измерить и зафиксировать следующие параметры для четырех значений расхода воздуха, равномерно распределенных по рабочему диапазону испытуемого устройства:

-объемный расход воздуха;

-температура воздуха в расходомере;

-температура воздуха в измерительном воздуховоде;

-барометрическое давление;

-скорость воздуха vk в количестве точек и их расположение на воздухораспределительном устройстве, которое указано производителем.

Следует отметить на воздухораспределительном устройстве положение точек измерения v_k.

5.3.4 Корректировка расхода воздуха согласно стандартным условиям

Для каждого испытания требуется скорректировать измеренный объемный расход воздуха согласно формуле:

<7*1,2 ⁼ t²²)

5.35 Расчет А*

Для каждого значения расхода необходимо рассчитать арифметическую среднюю измерений скорости воздуха v_kv\ посчитать площадь А* делением скорректированного значения расхода на среднюю скорость при данном расходе, зафиксировать результаты испытания и определить арифметическое среднее значение А*для каждого измеренного значения расхода воздуха.

Если среднее значение А*отличается более чем на 5% хотя бы от одной из отдельных величин, следует заф иксировать А* как ф ункцию от расхода воздуха.

6 Испытания для измерения характеристик на истечении изотермиче-

Страница 18
↑ Наверх

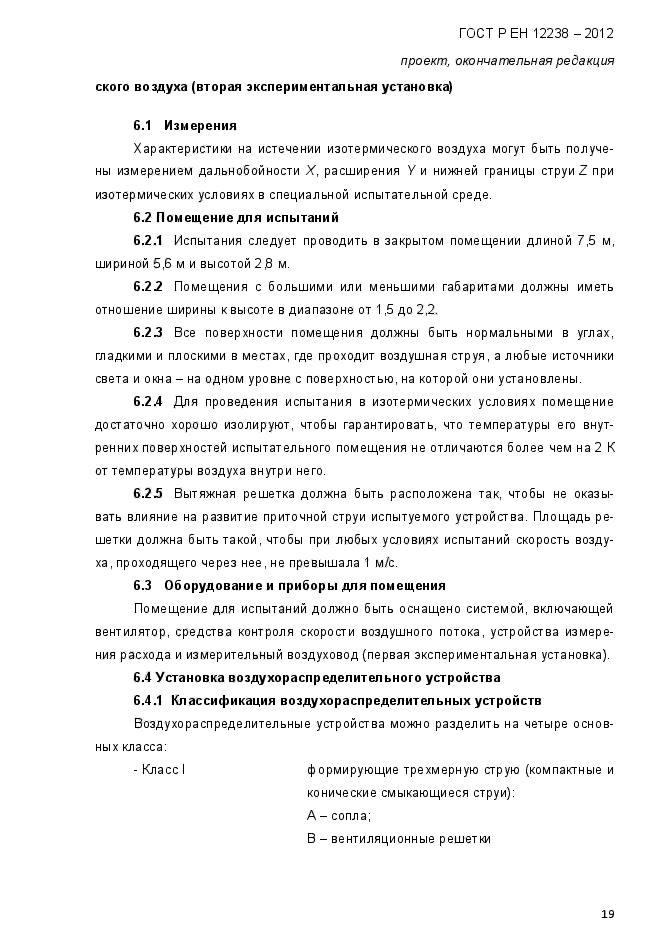

ГОСТ РЕН 12238 -2012 проект, окончательная редакция ского воздуха (вторая экспериментальн
