ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ ГОСТ Р СТАНДАРТ РОССИЙСКОЙ 55658-2013 ФЕДЕРАЦИИ
ПАНЕЛИ СТЕНОВЫЕ С ДЕРЕВЯННЫМ КАРКАСОМ
Технические условия
Издание о4жщиальное
Москва Стандартинф ор м 2013

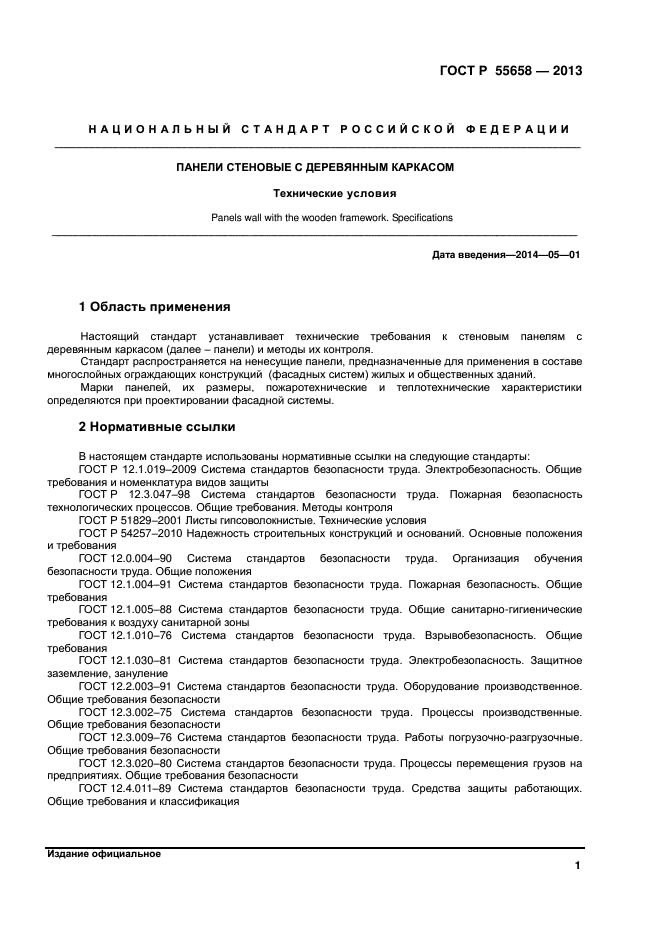

ГОСТ Р 55658-2013

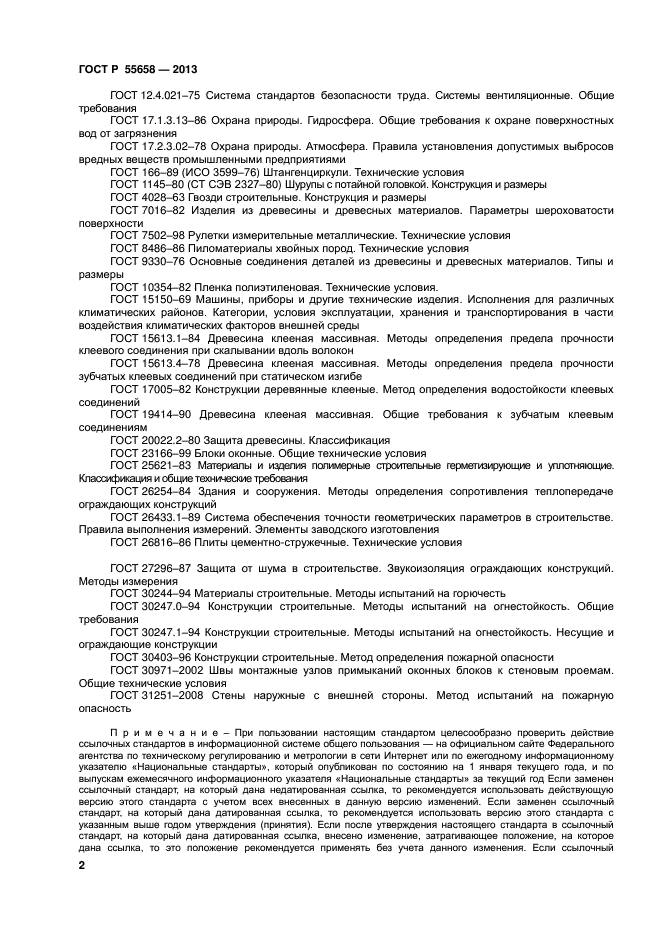

ГОСТ 27296-87 Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования
ГОСТ 30247.1-94 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции
ГОСТ 30403-96 Конструкции строительные. Метод определения пожарной опасности
ГОСТ 30971-2002 Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия
ГОСТ 31251-2008 Стены наружные с внешней стороны. Метод испытаний на пожарную опасность
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайге Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационно^ указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не з атрагивающей эту ссылку.
4
ГОСТ Р 55658-2013

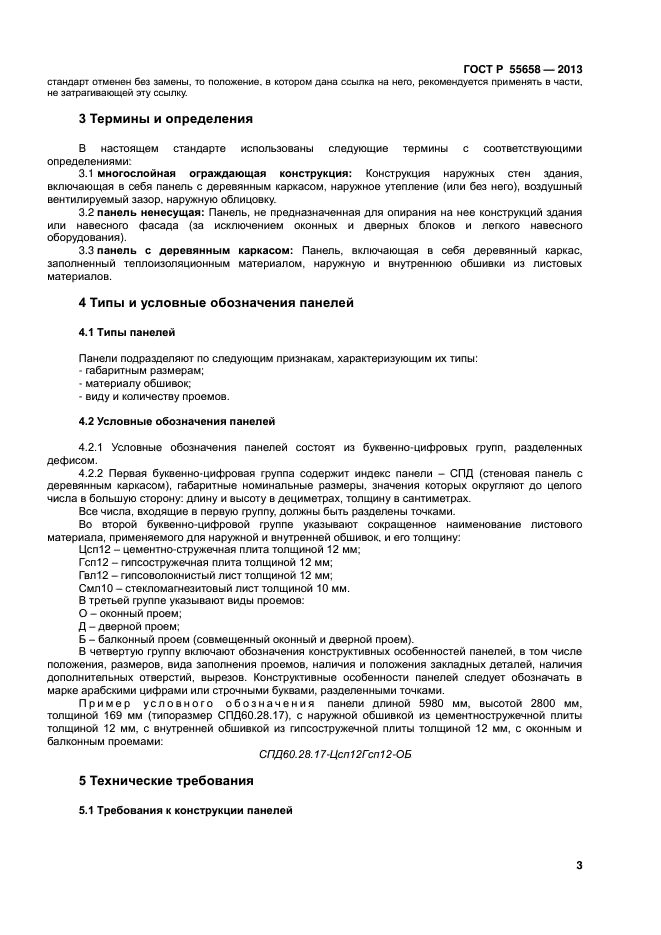

3 Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1 многослойная ограждающая конструкция: Конструкция наружных стен здания, включающая в себя панель с деревянным каркасом наружное утепление (или без него), воздушный вентилируемый зазор, наружную облицовку.
3.2 панель нетесуицая: Панель, не предназначенная для опирания на нее конструкций здания или навесного фасада (за исключением оконных и дверных блоков и легкого навесного оборудования).
3.3 панель с деревянным каркасом Панель, включающая в себя деревянный каркас, заполненный теплоизоляционным материалом, наружную и внутреннюю обшивки из листовых материалов.
4 Типы и условные обозначения панелей
4.1 Типы панелей
Панели подразделяют по следующим признакам, характеризующим их
типы:
— габаритным размерам,
— материалу обшивок,
-виду и количеству проемов.
4.2 Условные обозначения панелей
4.2.1 Условные обозначения панелей состоят из буквенно-цифровых групп, разделенных дефисом.
4.2.2 Первая буквенно-цифровая группа содержит индекс панели — СПД (стеновая панель с деревянным каркасом), габаритные номинальные размеры, значения которых округляют до целого числа в большую сторону, длину и высоту в дециметрах, толщину в сантиметрах.
Все числа, входящие в перЕую группу, должны быть разделены точками.
5
ГОСТ Р 55658-2013
Во второй буквенно-цифровой группе указывают сокращенное наименование листового материала, применяемого для наружной и внутренней обшивок, и его толщину:
Цсп12 — цементно-стружечная плита толщиной 12 мм
Гсп 12 — гипс о стружечная плита толщиной 12 мм,
Гвл 12-гипсоволокнистый лист толщиной 12 мм,
С мл 10 — стекломагнезитовый лист толщиной 10 мм.
В третьей группе указывают виды проемов:
О — оконный проем,
Д — дверной проем,
Б — балконный проем (совмещенный оконный и дверной проем).
В четвертую группу включают обозначения конструктивных особенностей панелей, в том числе положения, размеров, вида заполнения проемов, наличия и положения закладных деталей, наличия дополнительных отверстий, вырезов. Конструктивные особенности панелей следует обозначать в марке арабскими цифрами или строчными буквами, разделенными точками.
Пример условного обозначения панели длиной 5980 мм, высотой 2800 мм, толщиной 169 мм (типоразмер СПД60.28.17), с наружной обшивкой из цементно стружечной плиты толщиной 12 мм с внутренней обшивкой из гипсостружечной плиты толщиной 12 мм, с оконным и балконным проемами:
СПД60.28.17-Цеп 12Гсп12- ОБ
5 Технические требования
5.1 Требования к конструкции панелей

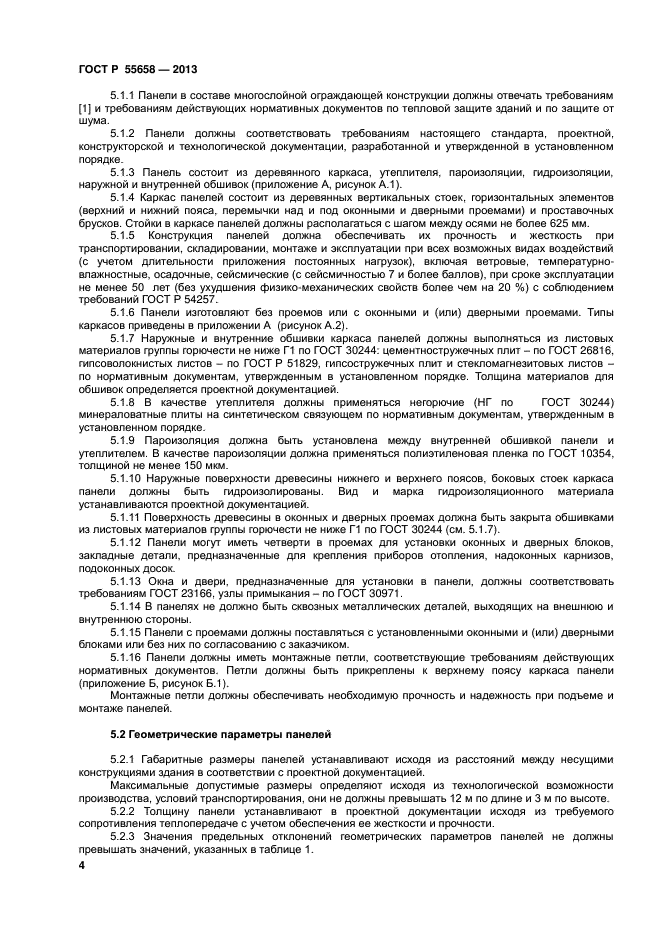

5.1.1 Панели в составе многослойной ограждающей конструкции должны отвечать требованиям [ 1] и требованиям действующих нормативных документов по тепловой защите зданий и по защите от шума.
5.1.2 Панели должны соответствовать требованиям настоящего стандарта, проектной, конструкторской и технологической документации, разработанной и утвержденной в установленном порядке.
ГОСТ Р 55658-2013
5.1.3 Панель состоит из деревянного каркаса, утеплителя, пар о изоляции, гидроизоляции, наружной и внутренней обшивок (приложение А, рисунок А. 1).
5.1.4 Каркас панелей состоит из деревянных вертикальных стоек, горизонтальных элементов (верхний и нижний пояса, перемычки над и под оконными и дверными проемами) и про став очных брусков. Стойки в каркасе панелей должны располагаться с шагом между осями не более 625 мм.
5.1.5 Конструкция панелей должна обеспечивать их прочность и жесткость при транспортировании, складировании, монтаже и эксплуатации при всех возможных видах воздействий (с учетом длительности приложения постоянных нагрузок), включая ветровые, температур и о-влажностные, осадочные, сейсмические (с сейсмичностью 7 и более баллов), при сроке эксплуатации не менее 50 лет (без ухудшения ф изико-механических свойств более чем на 20 %) с соблюдением требований ГОСТ Р 54257.

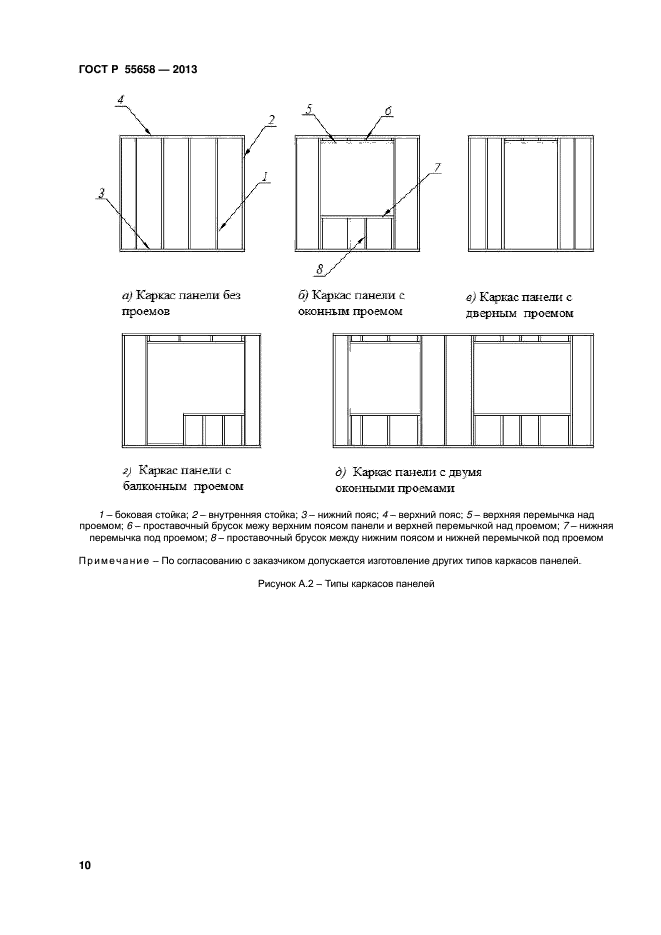

5.1.6 Панели изготовляют без проемов или с оконными и (или) дверными проемами Типы каркасов приведены в приложении А (рисунок А. 2).
5.1.7 Наружные и внутренние обшивки каркаса панелей должны выполняться из листовых материалов группы горючести не ниже Г1 по ГОСТ 30244: цементы о стружечных плит — по ГОСТ 26816, гипсоволокнистых листов — по ГОСТ Р 51829, гипс о стружечных плит и стекло магнезитовых листов — по нормативным документам, утвержденным в установленном порядке. Толщина материалов для обшивок определяется проектной документацией.
5.1.8 В качестве утеплителя должны применяться негорючие (НГ по ГОСТ 30244) минераловатные плиты на синтетическом связующем по нормативным документам, утвержденным в установленном порядке.
5.1.9 Пароизоляция должна быть установлена между внутренней обшивкой панели и утеплителем. В качестве пароизоляции должна применяться полиэтиленовая пленка поГОСТ 10354, толщиной не менее 150 мкм
5.1.10 Наружные поверхности древесины нижнего и верхнего поясов, боковых стоек каркаса панели должны быть гидроизолированы. Вид и марка гидроизоляционного материала устанавливаются проектной документацией.
ГОСТ Р 55658-2013
5.1.11 Поверхность древесины в оконных и дверных проемах должна быть закрыта обшивками из листовых материалов группы горючести не ниже Г1 по ГОСТ 30244 (см. 5.1.7).
5.1.12 Панели могут иметь четверти в проемах для установки оконных и дверных блоков, закладные детали, предназначенные для крепления приборов отопления, надоконных карнизов, подоконных досок.
5.1.13 Окна и двери, предназначенные для установки в панели, должны соответствовать требованиям ГОСТ 23166, узлы примыкания -поГОСТ 30971.
5.1.14 В панелях не должно быть сквозных металлических деталей, выходящих на внешнюю и внутреннюю стороны.
5.1.15 Панели с проемами должны поставляться с установленными оконными и (или) дверными блоками или без них по согласованию с заказчиком.

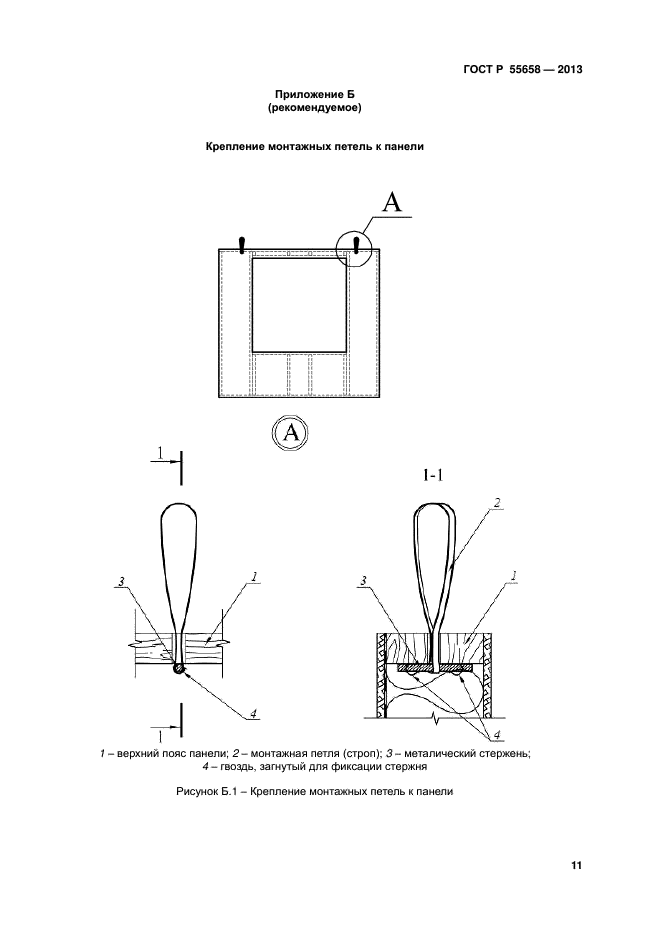

5.1.16 Панели должны иметь монтажные петли, соответствующие требованиям действующих нормативных документов. Петли должны быть прикреплены к верхнему поясу каркаса панели (приложение Б, рисунок Б. 1).
Монтажные петли должны обеспечивать необходимую прочность и надежность при подъеме и монтаже панелей.
5.2 Геометрические параметр ы панелей
5.2.1 Габаритные размеры панелей устанавливают исходя из расстояний между несущими конструкциями здания в соответствии с проектной документацией.
Максимальные допустимые размеры определяют исходя из технологической возможности производства, условий транспортирования, они не должны превышать 12 м по длине и 3 м по высоте.
5.2.2 Толщину панели устанавливают в проектной документации исходя из требуемого сопротивления теплопередаче с учетом обеспечения ее жесткости и прочности.
5.2.3 Значения предельных отклонений геометрических параметров панелей не должны превышать значений, указанных в таблице 1.
ГОСТ Р 55658-2013

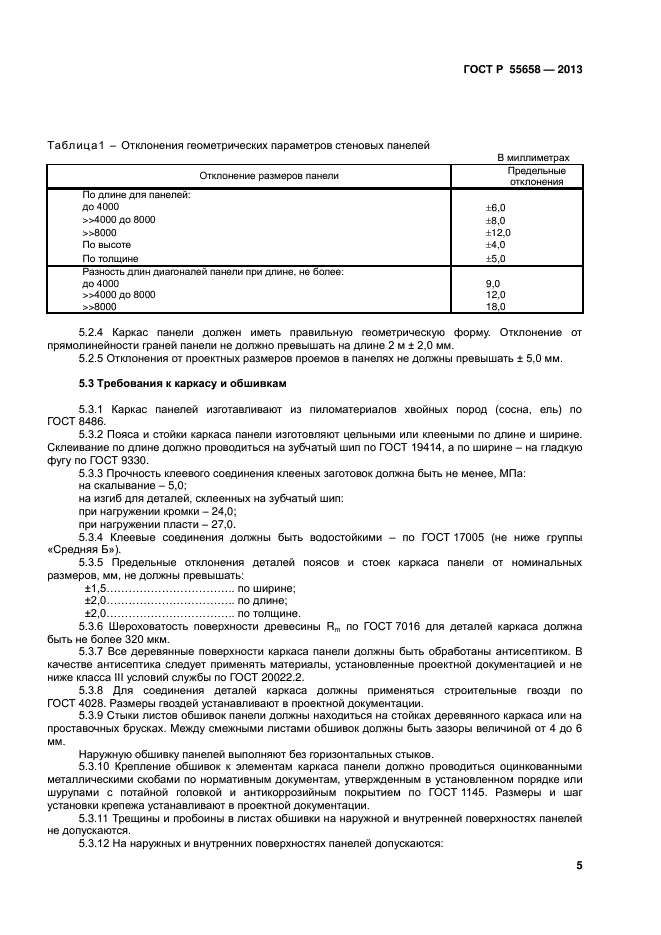

Таблица! — Отклонения геометрических параметров стеновых панелей в
|
миллиметрах |
||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
5.2.4 Каркас панели должен иметь правильную геометрическую форму. Отклонение от прямолинейности граней панели не должно превышать на длине 2 м ± 2,0 мм.
5.2.5 Отклонения от проектных размеров проемов в панелях не должны превышать ± 5,0 мм.
5.3 Требования к каркасуи обшивкам
5.3.1 Каркас панелей изготавливают из пиломатериалов хвойных пород (сосна, ель) по ГОСТ 8486.
5.3.2 Пояса и стойки каркаса панели изготовляют цельными или клееными по длине и ширине. Склеивание по длине должно проводиться на зубчатый шип по ГОСТ 19414, а по ширине — на гладкую фугу по ГОСТ 9330.
5.3.3 Прочность клеевого соединения клееных заготовок должна быть не менее, МПа:
на скалывание — 5,0;
на изгиб для деталей, склеенных на зубчатый шип: при нагружении кромки — 24,0;
9
ГОСТ Р 55658-2013
при нагружении пласти — 27,0.
5.3.4 Клеевые соединения должны быть водостойкими — по ГОСТ 17005 (не ниже группы «Средняя Б»).
5.3.5 Предельные отклонения деталей поясов и стоек каркаса панели от номинальных размеров, мм, не должны превышать:
±1,5……………………………..по ширине;
±2,0……………………………..подлине,
±2,0……………………………..по толщине.
5.3.6 Шероховатость поверхности древесины Rm по ГОСТ 7016 для деталей каркаса должна быть не более 320 мкм.
5.3.7 Все деревянные поверхности каркаса панели должны быть обработаны антисептиком В качестве антисептика следует применять материалы, установленные проектной документацией и не ниже класса Ш условий службы по ГОСТ 20022.2.
5.3.8 Для соединения деталей каркаса должны применяться строительные гвозди по ГОСТ 4028. Размеры гвоздей устанавливают в проектной документации.
5.3.9 Стыки листов обшивок панели должны находиться на стойках деревянного каркаса или на проставочных брусках. Между смежными листами обшивок должны быть зазоры величиной от 4 до 6 мм.
Наружную обшивку панелей выполняют без горизонтальных стыков.
5.3.10 Крепление обшивок к элементам каркаса панели должно проводиться оцинкованными металлическими скобами по нормативным документам утвержденным в установленном порядке или шурупами с потайной головкой и антикоррозийным покрытием по ГОСТ 1145. Размеры и шаг установки крепежа устанавливают в проектной документации
5.3.11 Трещины и пробоины в листах обшивки на наружной и внутренней поверхностях панелей не допускаются.
5.3.12 На наружных и внутренних поверхностях панелей допускаются:

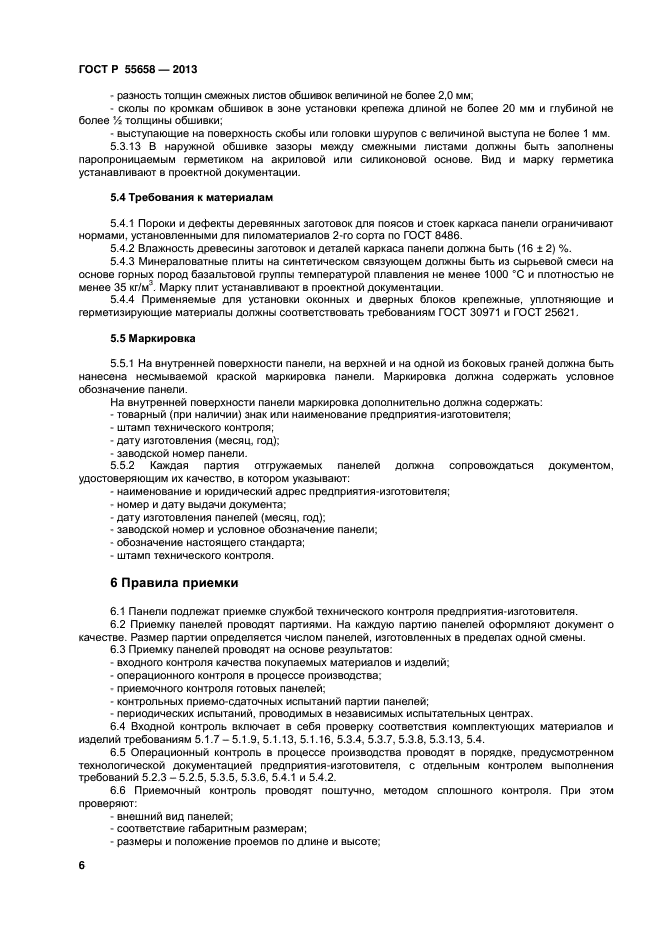

— разность толщин смежных листов обшивок величиной не более 2,0 мм,
ГОСТ Р 55658-2013
— сколы по кромкам обшивок в зоне установки крепежа длиной не более 20 мм и глубиной не более Уг толщины обшивки;
— выступающие на поверхность скобы или головки шурупов с величиной выступа не более 1 мм.
5.3.13 В наружной обшивке зазоры между смежными листами должны быть заполнены паропроницаемым герметиком на акриловой или силиконовой основе. Вид и марку герметика устанавливают в проектной документации.
5.4 Требования к материалам
5.4.1 Пороки и деф екты деревянных заготовок для поясов и стоек каркаса панели ограничивают нормами, установленными для пиломатериалов 2-го сорта по ГОСТ 8486.
5.4.2 Влажность древесины заготовок и деталей каркаса панели должна быть (16 ±2)%.
5.4.3 Минераловатные плиты на синтетическом связующем должны быть из сырьевой смеси на основе горных пород базальтовой группы температурой плавления не менее 1000 °С и плотностью не менее 35 кг/м3. Марку плит устанавливают в проектной документации.
5.4.4 Применяемые для установки оконных и дверных блоков крепежные, уплотняющие и герметизирующие материалы должны соответствовать требованиям ГОСТ 30971 и ГОСТ 25621.
5.5 Маркировка
5.5.1 На внутренней поверхности панели, на верхней и на одной из боковых граней должна быть нанесена несмываемой краской маркировка панели. Маркировка должна содержать условное обозначение панели.
На внутренней поверхности панели маркировка дополнительно должна содержать:
-товарный (при наличии) знак или наименование предприятия-изготовителя,
11
ГОСТ Р 55658-2013
— штамп технического контроля,
— дату изготовления (месяц, год),
-заводской номер панели.
5.5.2 Каждая партия отгружаемых панелей должна сопровождаться документом, удостоверяющим их качество, в котором указывают:
— наименование и юридический адрес предприятия-изготовителя;
— номер и дату выдачи документа;
-дату изготовления панелей (месяц, год);
-заводской номер и условное обозначение панели;
— обозначение настоящего стандарта;
— штамп технического контроля.
6 Правила приемки
6.1 Панели подлежат приемке службой технического контроля предприятия- изготовителя.
6.2 Приемку панелей проводят партиями На каждую партию панелей оформляют документ о качестве. Размер партии определяется числом панелей, изготовленных в пределах одной смены.
6.3 Приемку панелей проводят на основе результатов:
— входного контроля качества покупаемых материалов и изделий;
— операционного контроля в процессе производства,
— приемочного контроля готовых панелей;
-контрольных приемо-сдаточных испытаний партии панелей;
-периодических испытаний, проводимых в независимых испытательных
центрах.
6.4 Входной контроль включает в себя проверку соответствия комплектующих материалов и изделий требованиям 5.1.7 — 5.1.9, 5.1.13, 5.1.16, 5.3.4, 5.3.7, 5.3.8, 5.3.13, 5.4.
6.5 Операционный контроль в процессе производства проводят в порядке, предусмотренном технологической документацией пред приятия-из готовите ля, с
ГОСТ Р 55658-2013
отдельным контролем выполнения требований 5.2.3 — 5.2.5, 5.3.5, 5.3.6, 5.4.1 и 5.4.2.
6.6 Приемочный контроль проводят поштучно, методом сплошного контроля. При этом проверяют:
— внешний вид панелей,
— соответствие габаритным размерам,
— размеры и положение проемов по длине и высоте;

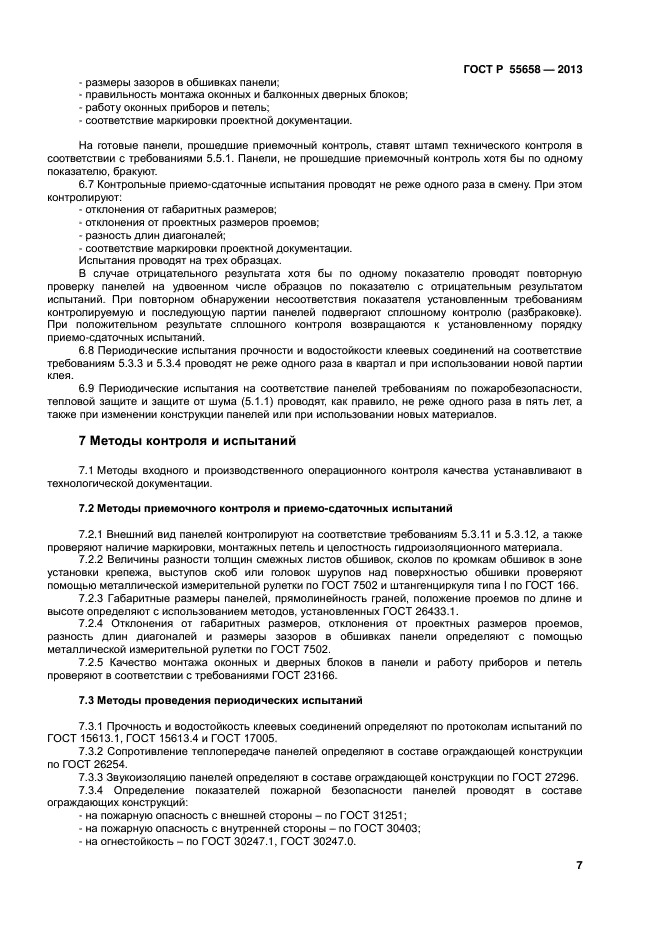

— размеры зазоров в обшивках панели,
— правильность монтажа оконных и балконных дверных блоков;
— работу оконных приборов и петель;
— соответствие маркировки проектной документации.
На готовые панели, прошедшие приемочный контроль, ставят штамп технического контроля в соответствии с требованиями 5.5.1. Панели, не прошедшие приемочный контроль хотя бы по одному показателю, бракуют
6.7 Контрольные приемо-сдаточные испытания проводят не реже одного раза в смену. При этом контролируют:
— отклонения от габаритных размеров,
— отклонения от проектных размеров проемов,
— разность длин диагоналей,
— соответствие маркировки проектной документации.
Испытания проводят на трех образцах.
В случае отрицательного результата хотя бы по одному показателю проводят повторную проверку панелей на удвоенном числе образцов по показателю с отрицательным результатом испытаний. При повторном обнаружении несоответствия показателя установленным требованиям контролируемую и последующую партии панелей подвергают сплошному контролю (разбраковке). При положительном результате сплошного контроля возвращаются к установленному порядку приемо-сдаточных испытаний.
13
ГОСТР 55658-2013
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальна стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным бюджетным общеобразовательным учреждением высшего профессионального образования Санкт-Петербургским государственным архитектурно-строительным университет ом (ФГБО У ВПО СПбГАСУ) при участии Общества с ограниченной ответственностью «ДСК «Славянский» (ООО «ДСК «Славянский»)
полное наименование юридического лица или фашлия и инициалы физического лица, разработавшего стандарт, или информация о том, что стандарт разработан рабочей группой, состоящей из представителей различных юридических лиц
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
номер и наименование технического комитета по стандартизации (ТК), а при необходимости также номер и наименование его подкомитета (ПК), при отсутствии ТК — наименование федерального органа исполнительной власти или иного заказчика разработки стандарта
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техни-ческомурегугированию и метрологии от 28 октября 2013 г № 1220-ст в качестве национального стандарта Российской Федерации с 1 мая 2014 г
краткое наименование национального органа по стандартизации, дата принятия и номер организационно-распорядительного документа
4 В настоящем стандарте реализованы нормы Федерального закона от 30 декабря 2009 г № 384-Ф3 «Технический регламент о безопасности зданий и сооружений» в части обеспечения энергетической эффективности зданий и сооружений
5 ВВЕДЕН ВПЕРВЫЕ
Информант об изменениях к настоящему стандарпу гуоткуется в ежегодно издаваемом инфсрм.ационна)л указ отеле ^Национальные стандарпыж а текст изменений и поправок -в ежемесячно издаваемых информационных указ сопелях <гНсицональные стандарты» В сгучае пересмотра (замены) или оунмены настояи+его стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Нсирюнальные стан-дсрты». Соответствующая информация, уведомление и гпексты размещаются пюкже в информационной системе общего пользования - на офщиальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернеуп
II
ГОСТ Р 55658-2013
6.8 Периодические испытания прочности и водостойкости клеевых соединений на соответствие требованиям 5.3.3 и 5.3.4 проводят не реже одного раза в квартал и при использовании новой партии клея.
6.9 Периодические испытания на соответствие панелей требованиям по пожаробезопасности, тепловой защите и защите от шума (5.1.1) проводят, как правило, не реже одного раза в пять лет, а также при изменении конструкции панелей или при использовании новых материалов.
7 Методы контроля и испытаний
7.1 Методы входного и производственного операционного контроля качества устанавливают в технологической документации.
7.2 Методы приемочного контроля и приемо-сдаточных испытаний
7.2.1 Внешний вид панелей контролируют на соответствие требованиям 5.3.11 и 5.3.12, а также проверяют наличие маркировки, монтажных петель и целостность гидроизоляционного материала
7.2.2 Величины разности толщин смежных листов обшивок, сколов по кромкам обшивок в зоне установки крепежа, выступов скоб или головок шурупов над поверхностью обшивки проверяют помощью металлической измерительной рулетки по ГОСТ 7502 и штангенциркуля типа I по ГОСТ 166.
7.2.3 Габаритные размеры панелей, прямолинейность граней, положение проемов по длине и высоте определяют с использованием методов, установленных ГОСТ 26433.1.
7.2.4 Отклонения от габаритных размеров, отклонения от проектных размеров проемов, разность длин диагоналей и размеры зазоров в обшивках панели определяют с помощью металлической измерительной рулетки поГОСГГ7502.
7.2.5 Качество монтажа оконных и дверных блоков в панели и работу приборов и петель проверяют в соответствии с требованиями ГОСТ 23166.
7.3 Методы проведения периодических испытаний
7.3.1 Прочность и водостойкость клеевых соединений определяют по протоколам испытаний по ГОСТ 15613.1, ГОСТ 15613.4 и ГОСТ 17005.
ГОСТ Р 55658-2013
7.3.2 Сопротивление теплопередаче панелей определяют в составе ограждающей конструкции по ГОСТ 26254.
7.3.3 Звукоизоляцию панелей определяют в составе ограждающей конструкции по ГОСТ 27296.
7.3.4 Определение показателей пожарной безопасности панелей проводят в составе ограждающих конструкций:
— на пожарную опасность с внешней стороны — по ГОСТ 31251;
— на пожарную опасность с внутренней стороны — по ГОСТ 30403;
— на огнестойкость — по ГОСТ 30247.1, ГОСТ 30247.0.

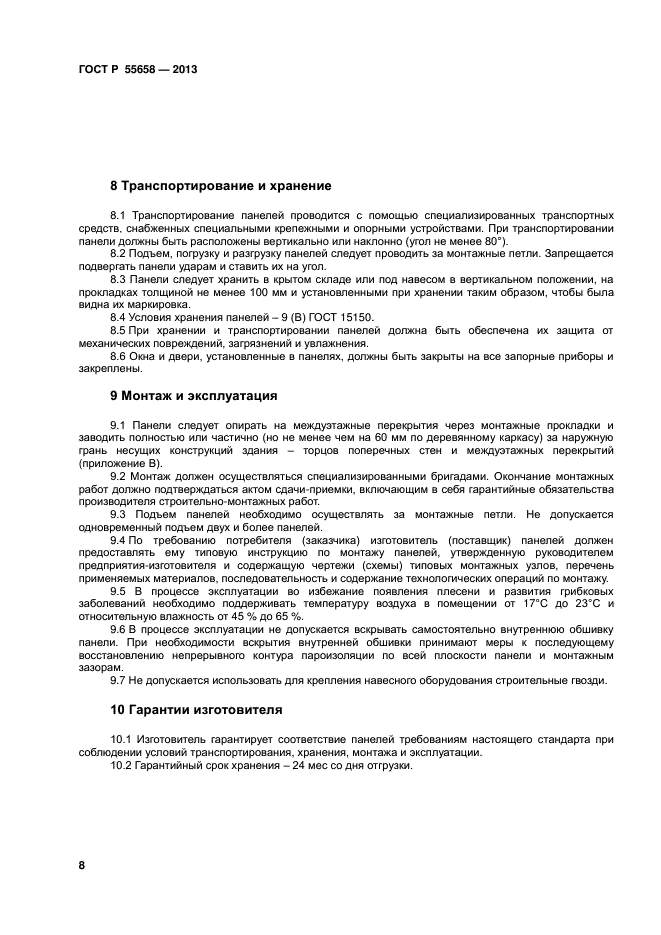

8 Тр ан с пор тир ование и хр анение
8.1 Транспортирование панелей проводится с помощью специализированных транспортных средств, снабженных специальными крепежными и опорными устройствами При транспортировании панели должны быть расположены вертикально или наклонно (угол не менее 80°).
8.2 Подъем, погрузку и разгрузку панелей следует проводить за монтажные петли. Запрещается подвергать панели ударам и ставить их на угол.
8.3 Панели следует хранить в крытом складе или под навесом в вертикальном положении, на прокладках толщиной не менее 100 мм и установленными при хранении таким образом чтобы была видна их маркировка
8.4 Условия хранения панелей — 9 (В) ГОСТ 15150.
8.5 При хранении и транспортировании панелей должна быть обеспечена их защита от механических повреждений, загрязнений и увлажнения.
8.6 Окна и двери, установленные в панелях, должны быть закрыты на все запорные приборы и закреплены.
9 Монтажи эксплуатация
9.1 Панели следует опирать на междуэтажные перекрытия через монтажные прокладки и заводить полностью или частично (но не менее чем на 60 мм
15
ГОСТ Р 55658-2013
по деревянному каркасу) за наружную грань несущих конструкций здания -торцов поперечных стен и междуэтажных перекрытий (приложение В).
9.2 Монтаж должен осуществляться специализированными бригадами. Окончание монтажных работ должно подтверждаться актом сдачи-при емки, включающим в себя гарантийные обязательства производителя строительномонтажных работ.
9.3 Подъем панелей необходимо осуществлять за монтажные петли. Не допускается одновременный подъем двух и более панелей.
9.4 По требованию потребителя (заказчика) изготовитель (поставщик) панелей должен предоставлять ему типовую инструкцию по монтажу панелей, утвержденную руководителем пред приятия-изготовителя и содержащую чертежи (схемы) типовых монтажных узлов, перечень применяемых материалов, последовательность и содержание технологических операций по монтажу.
9.5 В процессе эксплуатации во избежание появления плесени и развития грибковых заболеваний необходимо поддерживать температуру воздуха в помещении от 17°С до 23°С и относительную влажность от 45 % до 65 %.
9.6 В процессе эксплуатации не допускается вскрывать самостоятельно внутреннюю обшивку панели. При необходимости вскрытия внутренней обшивки принимают меры к последующему восстановлению непрерывного контура пароизоляции по всей плоскости панели и монтажным зазорам.
9.7 Не допускается использовать для крепления навесного оборудования строительные гвозди
10 Гарантии изготовителя
10.1 Изготовитель гарантирует соответствие панелей требованиям настоящего стандарта при соблюдении условий транспортирования, хранения, монтажа и эксплуатации
10.2 Гарантийный срок хранения — 24 мес. со дня отгрузки.
16
ГОСТ Р 55658-2013
Приложение А (обязательное)
Конструкция панелей с деревянным каркасом
Л
L
|
1-1 |
|
h — высота панели, 1 — длина панели, b — толщина панели;

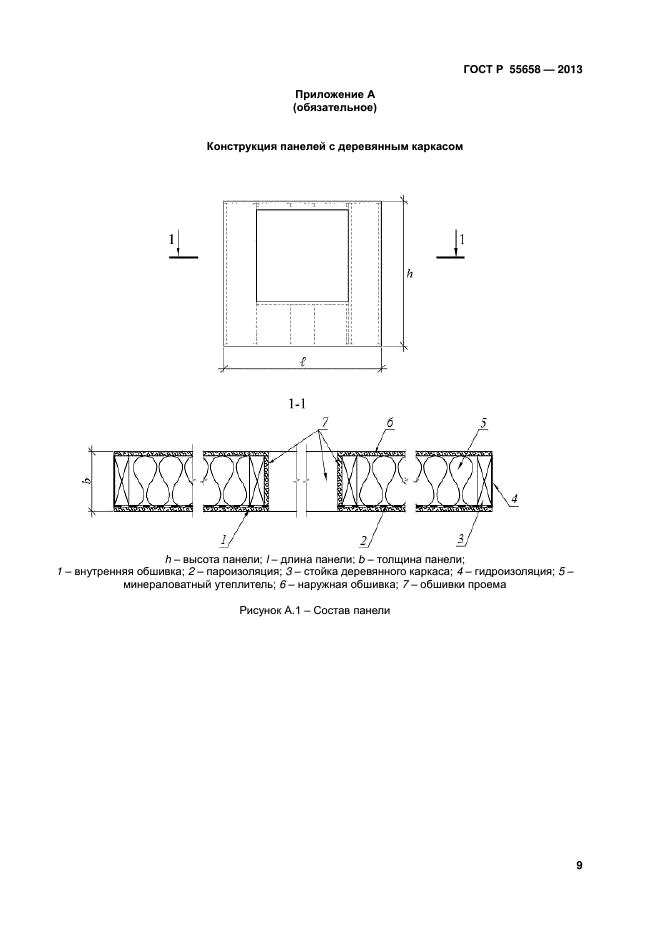

1 — внутренняя обшивка, 2 — пароизоляция; 3 — стойка деревянного каркаса, 4 — гидроизоляция, 5 — минераловатный утеплитель, 6 — наружная обшивка, 7 — обшивки проема
Рисунок А. 1 — Состав панели
17
