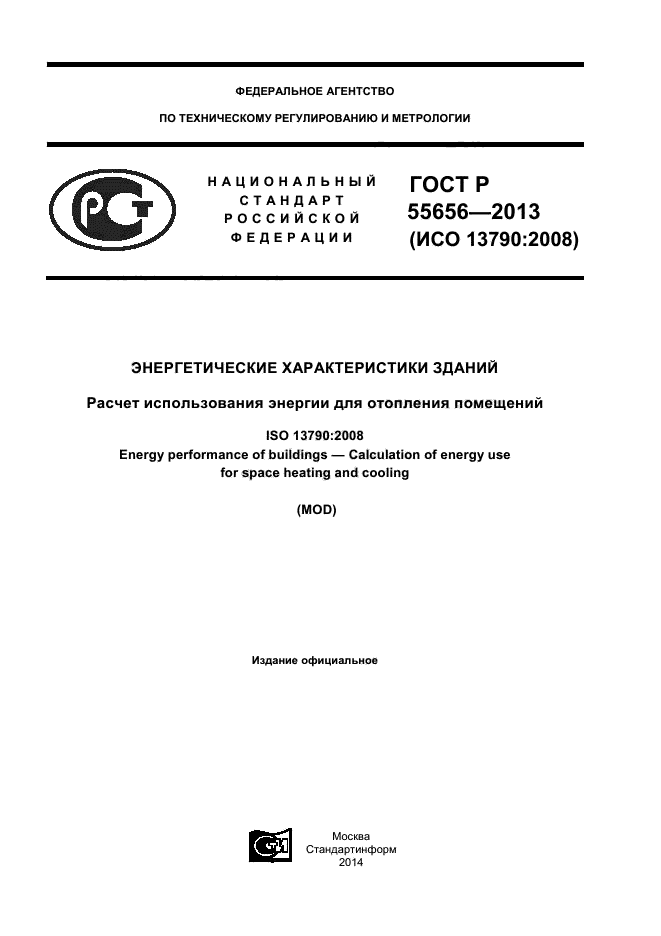

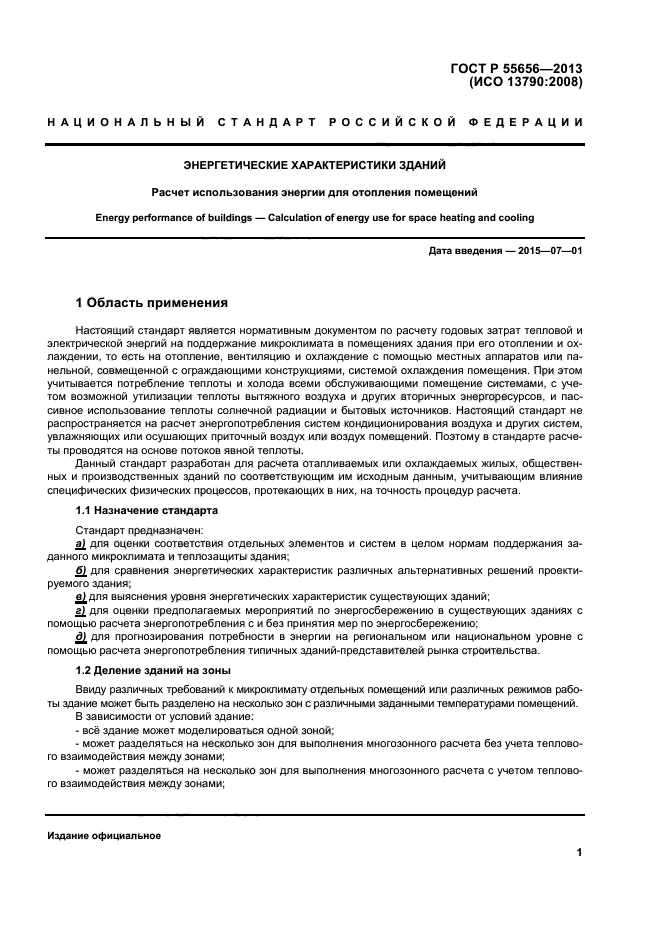

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ ГОСТ Р 55656-2013 СТАНДАРТ
®>
РФ°ЕСДСЕИРЙАЦИ°ИЙ (ИС° 13790:2008>
ЭНЕРГЕТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗДАНИЙ Расчет использования энергии для отопления помещений
ISO 13790:2008
Energy performance of buildings — Calculation of energy use for space heating and
cooling
(MOD)
Издание официальное
Москва
Стаццартинформ
2013
ГОСТ Р 55656-2013
— данные, относящиеся к топологии систем отопления, охлаждения, горячему водоснабжению, вентиляции и системам освещения,
— требования к разбивке здания на различные зоны для расчета;
— принятые вентиляционные расходы наружного и рециркуляционного воздуха,
— источники тепловой, электрической и утилизированной в здании (например, теплоты вытяжного воздуха) энергии;
— расход и температура воздуха вентиляции (в случае предварительного нагревания или охлаждения) и соответствующее энергопотребление для перемещения воздуха, предварительного подогрева или охлаждения,
— параметры управления.

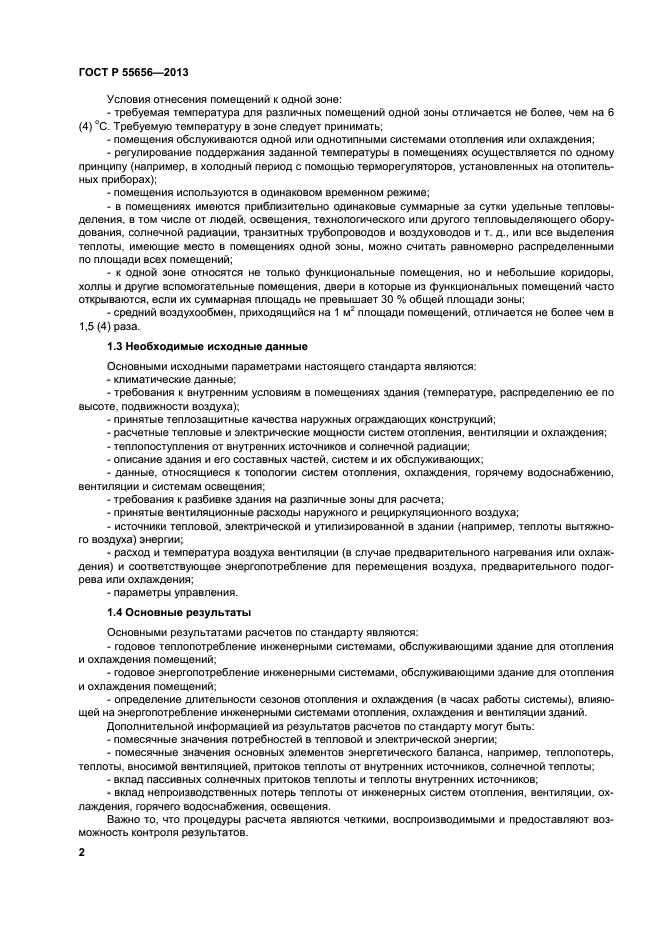

1.4 Основные результаты
Основными результатами расчетов по стандарту являются:
— годовое тепл о потребление инженерными системами, обслуживающими здание для отопления и охлаждения помещений,
— годовое энергопотребление инженерными системами, обслуживающими здание для отопления и охлаждения помещений;
— определение длительности сезонов отопления и охлаждения (в часах работы системы), влияющей на энергопотребление инженерными системами отопления, охлаждения и вентиляции зданий.
Дополнительной информацией из результатов расчетов по стандарту могут
быть:
— помесячные значения потребностей в тепловой и электрической энергии;
— помесячные значения основных элементов энергетического баланса, напри мер, теплопотерь, теплоты, вносимой вентиляцией, притоков теплоты от внутренних источников, солнечной теплоты,
— вклад пассивных солнечных притоков теплоты и теплоты внутренних источников,
4
ГОСТ Р 55656-2013
— вклад непроизводственных потерь теплоты от инженерных систем отопления, вентиляции, охлаждения, горячего водоснабжения, освещения.
Важно то, что процедуры расчета являются четкими, воспроизводимыми и предоставляют возможность контроля результатов.

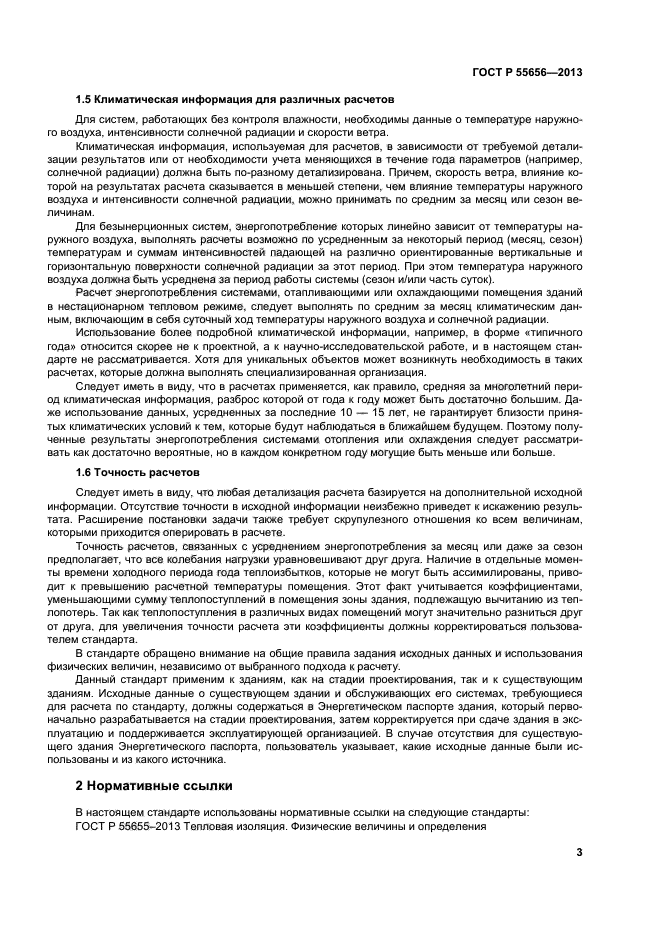

1.5 Климатическая информация для различных р асчетов
Для систем, работающих без контроля влажности, необходимы данные о температуре наружного воздуха, интенсивности солнечной радиации и скорости ветра.
Климатическая информация, используемая для расчетов, в зависимости от требуемой детализации результатов или от необходимости учета меняющихся в течение года параметров (например, солнечной радиации) должна быть по-разному детализирована. Причем, скорость ветра, влияние которой на результатах расчета сказывается в меньшей степени, чем влияние температуры наружного воздуха и интенсивности солнечной радиации, можно принимать по средним за месяц или сезон величинам.
Для безынерционных систем, энергопотребление которых линейно зависит от температуры наружного воздуха, выполнять расчеты возможно по усредненным за некоторый период (месяц, сезон) температурам и суммам интенсивностей падающей на различно ориентированные вертикальные и горизонтальную поверхности солнечной радиации за этот период. При этом температура наружного воздуха должна быть усреднена за период работы системы (сезон и/или часть суток).
Расчет энергопотребления системами, отапливающими или охлаждающими помещения зданий в нестационарном тепловом режиме, следует выполнять по средним за месяц климатическим данным, включающим в себя суточный ход температуры наружного воздуха и солнечной радиации.
Использование более подробной климатической информации, например, в форме «типичного года» относится скорее не к проектной, а к научно-
5
ГОСТ Р 55656-2013
исследовательской работе, и в настоящем стандарте не рассматривается. Хотя для уникальных объектов может возникнуть необходимость в таких расчетах, которые должна выполнять специализированная организация.
Следует иметь в виду, что в расчетах применяется, как правило, средняя за многолетний период климатическая информация, разброс которой от года к году может быть достаточно большим Даже использование данных, усредненных за последние 10-15 лет, не гарантирует близости принятых климатических условий к тем, которые будут наблюдаться в ближайшем будущем. Поэтому полученные результаты энергопотребления системами отопления или охлаждения следует рассматривать как достаточно вероятные, но в каждом конкретном году могущие быть меньше или больше.
1.6 Точность расчетов
Следует иметь в виду, что любая детализация расчета базируется на дополнительной исходной информации. Отсутствие точности в исходной информации неизбежно приведет к искажению результата. Расширение постановки задачи также требует скрупулезного отношения ко всем величинам, которыми приходится оперировать в расчете.
Точность расчетов, связанных с усреднением энергопотребления за месяц или даже за сезон предполагает, что все колебания нагрузки уравновешивают друг друга. Наличие в отдельные моменты времени холодного периода года теп-лоизбытков, которые не могут быть ассимилированы, приводит к превышению расчетной температуры помещения. Этот факт учитывается коэффициентами, уменьшающими сумму тепло поступлений в помещения зоны здания, подлежащую вычитанию из теплопотерь. Так как теплопоступления в различных видах помещений могут значительно разниться друг от друга, для увеличения точности расчета эти коэффициенты должны корректироваться пользователем стандарта.
б
ГОСТ Р 55656-2013
В стандарте обращено внимание на общие правила задания исходных данных и использования физических величин, независимо от выбранного подхода к расчету.
Данный стандарт применим к зданиям, как на стадии проектирования, так и к существующим зданиям. Исходные данные о существующем здании и обслуживающих его системах, требующиеся для расчета по стандарту, должны содержаться в Энергетическом паспорте здания, который первоначально разрабатывается на стадии проектирования, затем корректируется при сдаче здания в эксплуатацию и поддерживается эксплуатирующей организацией. В случае отсутствия для существующего здания Энергетического паспорта, пользователь указывает, какие исходные данные были использованы и из какого источника.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55655-2013 Тепловая изоляция. Физические величины и определения

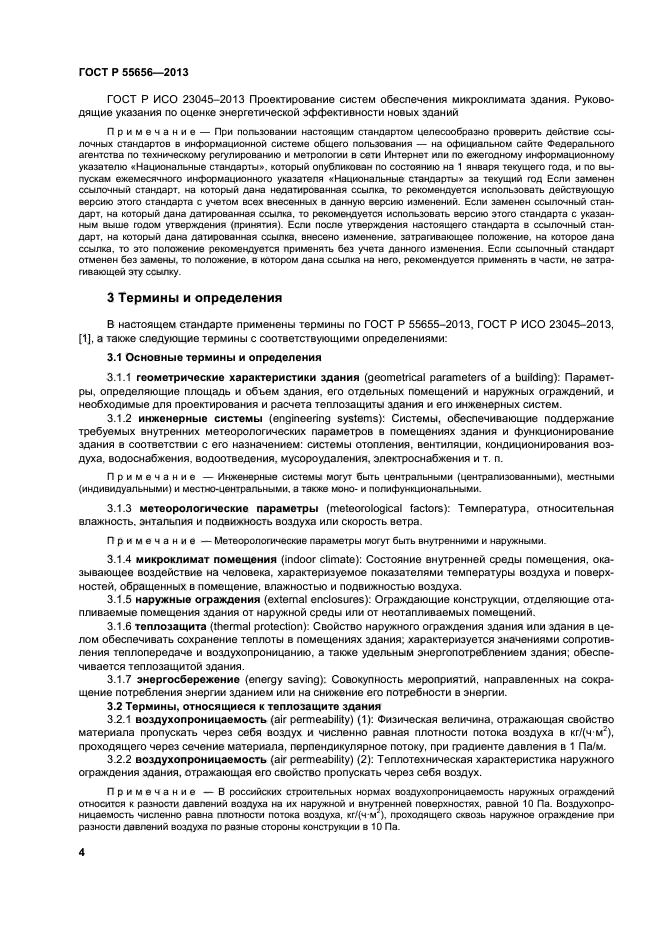

ГОСТ Р ИСО 23045-2013 Проектирование систем обеспечения микроклимата здания. Руководящие указания по оценке энергетической эффективности новых зданий
П римечани е — При использовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайге национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по опубликованным в текущем году выпускам ежемесячно издаваемого информационного указателя «Национальные стандарты». Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения
7
ГОСТ Р 55656-2013
Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применить без учета данного изменения Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Т ер мины и определения*!
В настоящем стандарте применены термины по ГОСТ Р 55655-2013, ГОСТР ИСО 23045-2013, [1], а также следующие термины с соответствующими определениями:
3.1 О сновные термины и определения
3.1.1 геометрические характеристики здания (geometrical parameters of а building): Параметры, определяющие площадь и объем здания, его отдельных помещений и наружных ограждений, и необходимые для проектирования и расчета теплозащиты здания и его инженерных систем
3.1.2 инженерные системы (engineering systems): Системы, обеспечивающие поддержание требуемых внутренних метеорологических параметров в помещениях здания и функционирование здания в соответствии с его назначением: системы отопления, вентиляции, кондиционирования воздуха, водоснабжения, водоотведения, мусороудаления, электроснабжения и т. п.
Примечание — Инженерные системы могут быть центральными (централизованными), местными (индивидуальными) и местно-центральными, а также моно- и папифункцио-нальньгми.
3.1.3 метеорологические параметры (meteorological factors): Температура, относительная влажность, энтальпия и подвижность воздуха или скорость ветра.
Примечание -Метеорологические параметры могут быть внутренними и наружны-
8
ГОСТ Р 55656-2013
3.1.4 микроклимат помещения (indoor climate): Состояние внутренней среды помещения, оказывающее воздействие на человека, характеризуемое показателями температуры воздуха и поверхностей, обращенных в помещение, влажностью и подвижностью воздуха.
3.1.5 наружные ограждения (external enclosures): Ограждающие конструкции, отделяющие отапливаемые помещения здания от наружной среды или от неотапливаемых помещений.
3.1.6 теплозащита (thennal protection): Свойство наружного ограждения здания или здания в целом обеспечивать сохранение теплоты в помещениях здания, характеризуется значениями сопротивления теплопередаче и воздухопрони-цанию, а также удельным энергопотреблением здания, обеспечивается теплозащитой здания.
3.1.7 энергосбережение (energy saving): Совокупность мероприятий,
направленных на сокращение потребления энергии зданием или на снижение его потребности в энергии.
3.2 Т ер мины, относящиеся к теплозащите здания
3.2.1 воздухопроницаемость (air permeability) (1): Физическая величина, отражающая свойство материала пропускать через себя воздух и численно равная плотности потока воздуха в кг/(ч м2), проходящего через сечение материала, перпендикулярное потоку, при градиенте давления в 1 Па/м.
3.2.2 воздухопроницаемость (air permeability) (2): Теплотехническая характеристика наружного ограждения здания, отражающая его свойство пропускать через себя воздух.
Примечание -В российских строительных нормах воздухопроницаемость наружных ограждений относится к разности давлений воздуха на их наружной и внутренней поверхностях, равной 10 Па. Воздухопроницаемость численно равна плотности потока воздуха, кг/(чкГ), проходящего сквозь наружное ограждение при разности давлений воздуха по разные стороны конструкции в 10 Па.
9
ГОСТ Р 55656-2013

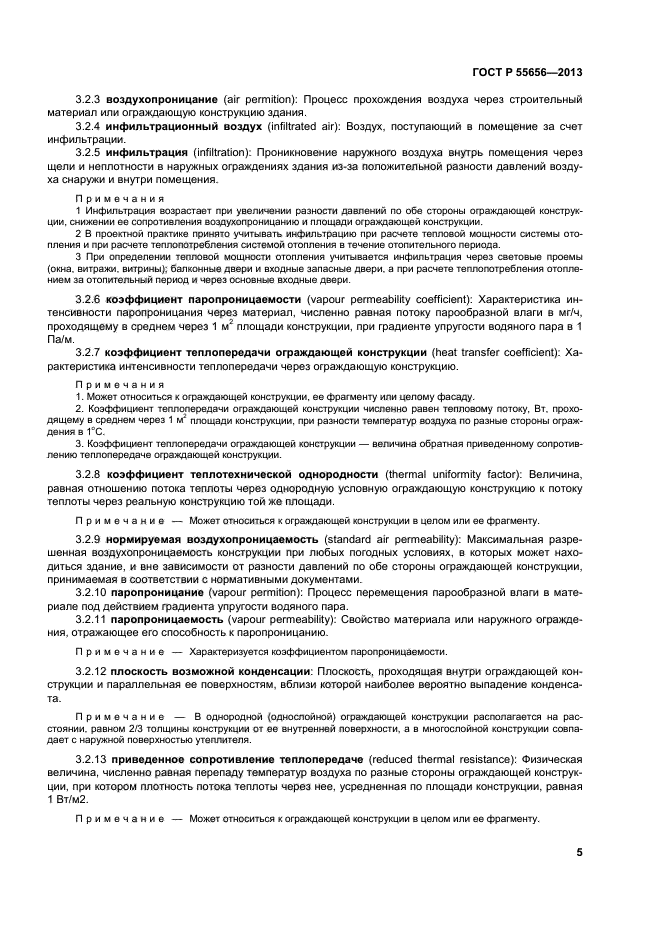

3.2.3 воздухопроницание (air permitioii): Процесс прохождения воздуха через строительный материал или ограждающую конструкцию здания.
3.2.4 ин фильтрационный воздух (infiltrated air): Воздух, поступающий в помещение за счет инфильтрации.
3.2.5 инфильтрация (infiltration): Проникновение наружного воздуха внутрь помещения через щели и неплотности в наружных ограждениях здания из-за положительной разности давлений воздуха снаружи и внутри помещения.
П римечания
1 Инфильтрация возрастает при увеличении разности давлений по обе стороны ограждающей конструкции, снижении ее сопротивления в аз дух опроницанию и площади ограждающей конструкции.
2 В проектной практике принято учитывать инфильтрацию при расчете тепловой мощности системы отопления и при расчете теплопотребления системой отопления в течение отопительного периода.
3 При определении тепловой мощности отопления учитывается инфильтрация через световые проемы (окна, витражи, витрины); балконные двери и входные запасные двери, а при расчете теплопотребления отоплением за отопительный период и через основные входные две-
3.2.6 коэффициент паропроницаемо с ти (vapour permeability coefficient): Характеристика интенсивности паропроницания через материал, численно равная потоку парообразной влаги в мг/ч, проходящему в среднем через 1 м3 площади конструкции, при градиенте упругости водяного пара в 1 Па/м.
3.2.7 коэффициент теплопередачи ограждающей конструкции (heat transfer coefficient): Характеристика интенсивности теплопередачи через ограждающую конструкцию.
П римечания
1. Может относиться к ограждающей конструкции, ее фрагменту или целому фасаду.
2. Коэффициент теплопередачи ограждающей конструкции численно равен тепловому потоку, Вт, проходящему в среднем через 1 м2 площади конструкции, при разности температур воздух а по разные стороны ограждения в 1 ‘С.
3. Коэффициент теплопередачи ограждающей конструкции — величина обратная приведенному сопротивлению теплопередаче ограждающей конструкции.
10
ГОСТ Р 55656-2013
3.2.8 коэффициент теплотехнической однородности (thermal uniformity factor): Величина, равная отношению потока теплоты через однородную условную ограждающую конструкцию к потоку теплоты через реальную конструкцию той же площади.
Примечание — Может относиться к ограждающей конструкции в целом или ее фрагменту.
3.2.9 нормируемая воздухопроницаемость (standard air permeability): Максимальная разрешенная воздухопроницаемость конструкции при любых погодных условиях, в которых может находиться здание, и вне зависимости от разности давлений по обе стороны ограждающей конструкции, принимаемая в соответствии с нормативными документами.
3.2.10 паропроницание (vapour pennition): Процесс перемещения парообразной влаги в материале под действием градиента у пру гости водяного пара.
3.2.11 паропроницаемо с ть (vapour penne ability): Свойство материала или наружного ограждения, отражающее его способность к паропроницанию.
Примечание — Характеризуется коэффициент ом паропраницаемости
3.2.12 плоскость возможной конденсации Плоскость, проходящая внутри ограждающей конструкции и параллельная ее поверхностям, вблизи которой наиболее вероятно выпадение конденсата.
Примечание — В однородной (однослойной) ограждающей конструкции располагается на расстоянии, равном 2/3 толщины конструкции от ее внутренней поверхности, а в многослойной конструкции совпадает с наружной поверхностью утеплителя
3.2.13 приведенное сопротивление теплопередаче (reduced thermal resistance): Физическая величина, численно равная перепаду температур воздуха по разные стороны ограждающей конструкции, при котором плотность потока теплоты через нее, усредненная по площади конструкции, равная 1 Вт/м2.
Примечание — Может относиться к ограждающей конструкции в целом или ее фрагменту.

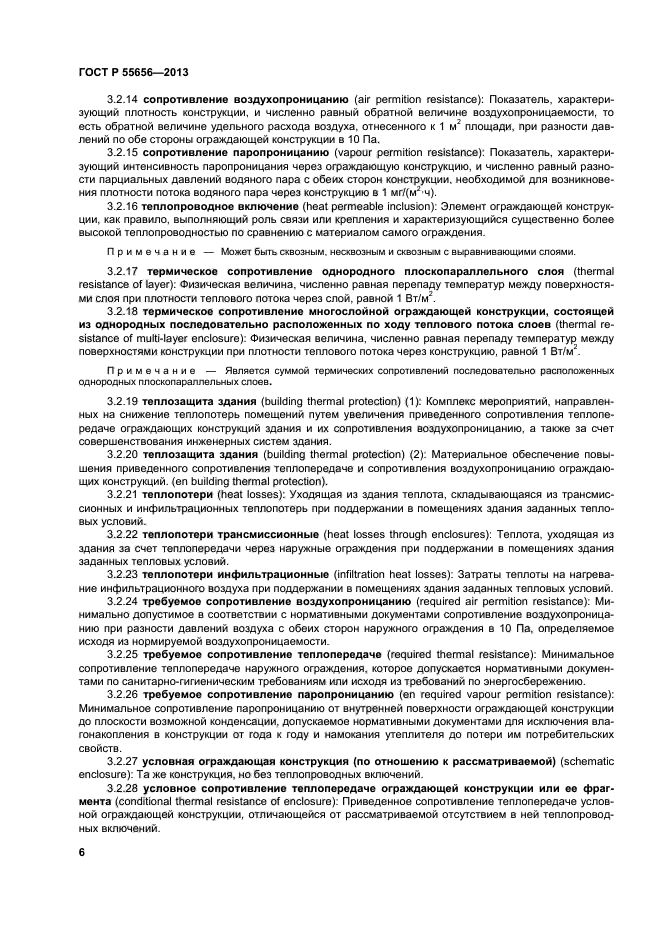

3.2.14 сопротивление воздухопроницанию (air permition resistance): Показатель, характеризующий плотность конструкции, и численно равный обратной величине воздухопроницаемости, то есть обратной величине удельного расхода
11
ГОСТ Р 55656-2013
воздуха, отнесенного к 1 Г площади, при разности давлений по обе стороны ограждающей конструкции в 10 Па.
3.2.15 сопротивление паропроницанию (vapour permition resistance): Показатель, характеризующий интенсивность пар о проницания через ограждающую конструкцию, и численно равный разности парциальных давлений водяного пара с обеих сторон конструкции, необходимой для возникновения плотности потока водяного пар а через конструкцию в 1 мг/(ьг-ч).
3.2.16 теплопроводное включение (heat permeable inclusion): Элемент ограждающей конструкции, как правило, выполняющий роль связи или крепления и характеризующийся существенно более высокой теплопроводностью по сравнению с материалом самого ограждения.
Примечание — Может быть сквозным, несквозными сквозным с выравнивающими слоями.
3.2.17 термическое сопротивление однородного плоскопараллельного слоя (thennal resistance of layer): Физическая величина, численно равная перепаду температур между поверхностями слоя при плотности теплового потока через слой, равной 1 Вт/м2.
3.2.18 термическое сопротивление многослойной ограждающей конструкции, состоящей из однородных последовательно расположенных по ходу теплового потока слоев (thermal resistance of multi-layer enclosure): Физическая величина, численно равная перепаду температур между поверхностями конструкции при плотности теплового потока через конструкцию, равной 1 Вт/м3
Примечание — Является суммой термических сопротивлений последовательно расположенных однородных плоек опар аллельных слоев.
3.2.19 теплозащита здания (building thermal protection) (1): Комплекс мероприятий, направленных на снижение теплопотерь помещений путем увеличения приведенного сопротивления теплопередаче ограждающих конструкций здания и их сопротивления воздухопроницанию, а также за счет совершенствования инженерных систем здания.
12
ГОСТ Р 55656-2013
3.2.20 теплозащита здания (building thermal protection) (2): Материальное обеспечение повышения приведенного сопротивления теплопередаче и сопротивления воздух о проницанию ограждающих конструкций, (en building thermal protection).
3.2.21 теплопотери (heat losses): Уходящая из здания теплота, складывающаяся из трансмиссионных и инфильтрационных теплопотерь при поддержании в помещениях здания заданных тепловых условий.
3.2.22 теплопотери трансмиссионные (lieat losses through enclosures): Теплота, уходящая из здания за счет теплопередачи через наружные ограждения при поддержании в помещениях здания заданных тепловых условий.
3.2.23 теплопотери инфильтрационные (infiltration heat losses): Затраты теплоты на нагревание инфильтрац ионного воздуха при поддержании в помещениях здания заданных тепловых условий.
3.2.24 требуемое сопротивление воздухопр ошщашпо (required air permition resistance): Минимально допустимое в соответствии с нормативными документами сопротивление воздух о проницанию при разности давлений воздуха с обеих сторон наружного ограждения в 10 Па, определяемое исходя из нормируемой воздухопроницаемости.
3.2.25 требуемое сопротивление теплопередаче (required thermal resistance): Минимальное сопротивление теплопередаче наружного ограждения, которое допускается нормативными документами по санитарно-гигиеническим требованиям или исходя из требований по энергосбережению.
3.2.26 требуемое сопротивление паропроницанию (en required vapour permition resistance): Минимальное сопротивление паропроницанию от внутренней поверхности ограждающей конструкции до плоскости возможной конденсации, допускаемое нормативными документами для исключения влагонакопления в конструкции от года к году и намокания утеплителя до потери им потребительских свойств.
13
ГОСТ Р 55656-2013

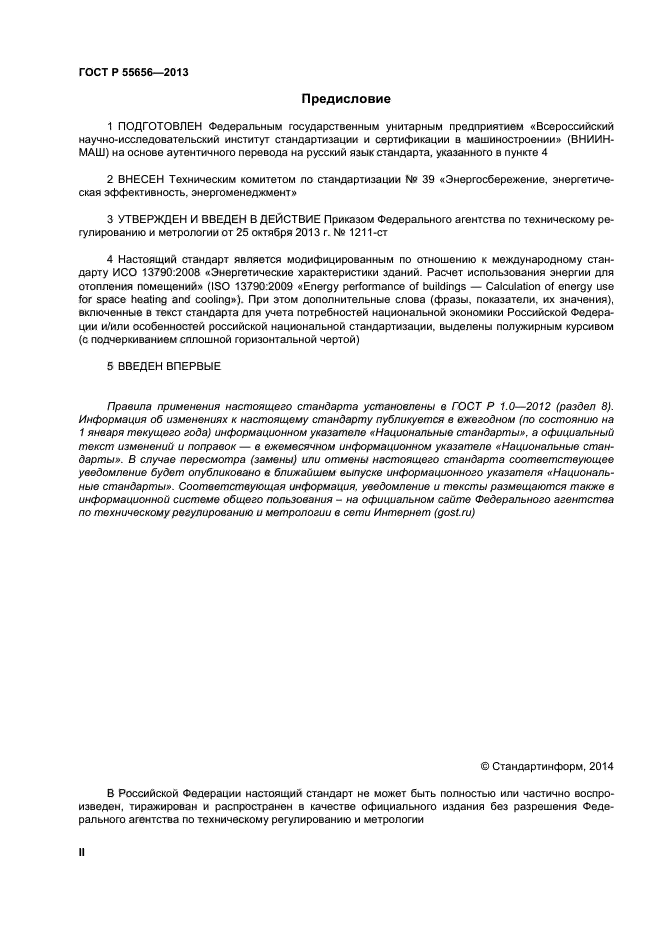

Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации № 39 «Энергосбережение, энергетическая эффективность, энергоменеджмент»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2013 г. № 1211 -ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 13790:2008 «Энергетические характеристики зданий. Расчет использования энергии для отопления помещений» (ISO 13790:2009 «Energy performance of buildings — Calculation of energy use for space heating and cooling»). При этом дополнительные слова (фразы, показатели, их значения), включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделены полужирным курсивом (с подчеркиванием сплошной горизонтальной чертой)
5 ВВЕДЕН ВПЕРВЫЕ
II
ГОСТ Р 55656-2013
3.2.27 условная ограждающая конструкция (по отношению к рассматриваемой) (schematic enclosure): Та же конструкция, но без теплопроводных включений.
3.2.28 условное сопротивление теплопередаче ограждающей конструкции или ее фрагмента (conditional thennal resistance of enclosure): Приведенное сопротивление теплопередаче условной ограждающей конструкции, отличающейся от рассматриваемой отсутствием в ней теплопроводных включений.

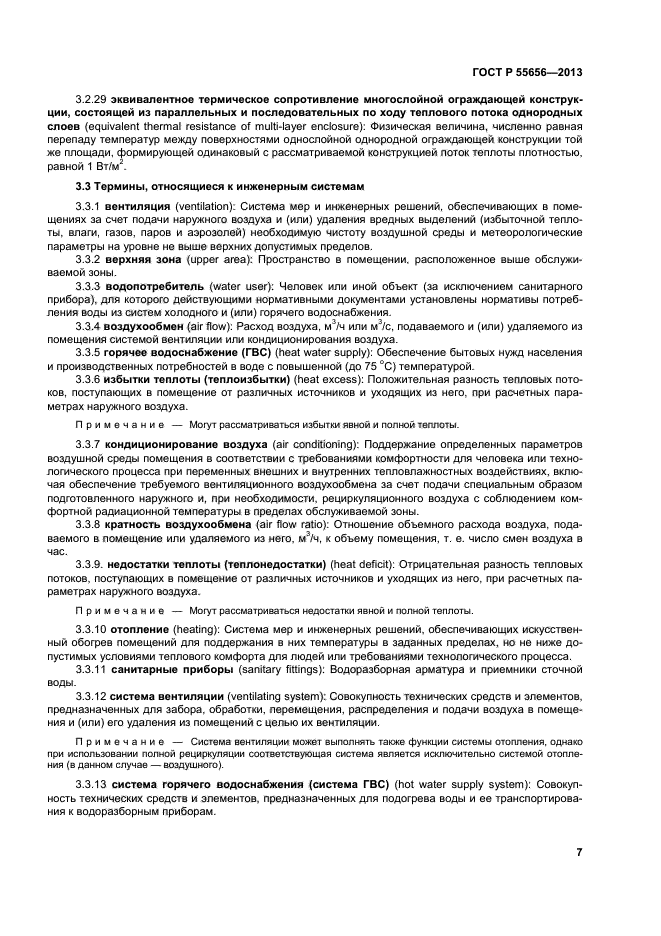

3.2.29 эквивалентное термическое сопротивление многослойной ограждающей конструкции, состоящей из параллельных и последовательных по ходу теплового потока однородных слоев (equivalent thennal resistance of multilayer enclosure): Физическая величина, численно равная перепаду температур между поверхностями однослойной однородной ограждающей конструкции той же площади, формирующей одинаковый с рассматриваемой конструкцией поток теплоты плотностью, равной 1 Вт/м3.
3.3 Т ер мины, относящиеся к инженерным системам
3.3.1 вентиляция (ventilation): Система мер и инженерных решений, обеспечивающих в помещениях за счет подачи наружного воздуха и (или) удаления вредных выделений (избыточной теплоты, влаги, газов, паров и аэрозолей) необходимую чистоту воздушной среды и метеорологические параметры на уровне не выше верхних допустимых пределов.
3.3.2 верхняя зона (upper area): Пространство в помещении, расположенное выше обслуживаемой зоны.
3.3.3 водопотребитель (water user): Человек или иной объект (за исключением санитарного прибора), для которого действующими нормативными документами установлены нормативы потребления воды из систем холодного и (или) горячего водоснабжения
14
ГОСТ Р 55656-2013
3.3.4 воздухообмен (air flow): Расход воздуха, ыг/ч или м3/с, подаваемого и (или) удаляемого из помещения системой вентиляции или кондиционирования воздуха.
3.3.5 горячее водоснабжение (ГВС) (heat water supply): Обеспечение бытовых нужд населения и производственных потребностей в воде с повышенной (до 75 °С) температурой.
3.3.6 избытки теплоты (теплоизбытки) (heat excess): Положительная разность тепловых потоков, поступающих в помещение от различных источников и уходящих из него, при расчетных параметрах наружного воздуха.
Примечание — Могут рассматриваться избытки явной и полной теплоты.
3.3.7 кондиционирование воздуха (air conditioning): Поддержание определенных параметров воздушной среды помещения в соответствии с требованиями комфортности для человека или технологического процесса при переменных внешних и внутренних тепловлажностных воздействиях, включая обеспечение требуемого вентиляционного воздухообмена за счет подачи специальным образом подготовленного наружного и, при необходимости, рециркуляционного воздуха с соблюдением комфортной радиационной температуры в пределах обслуживаемой зоны.
3.3.8 кратность воздухообмена (air flow ratio): Отношение объемного расхода воздуха, подаваемого в помещение или удаляемого из него, М7ч, к объему помещения, т. е. число смен воздуха в час.
3.3.9. недостатки теплоты (теплонедостатки) (heat deficit): Отрицательная разность тепловых потоков, поступающих в помещение от различных источников и уходящих из него, при расчетных параметрах наружного воздуха.
Примечание — Могут рассматриваться недостатки явной и полной теплоты
3.3.10 отопление (heating): Система мер и инженерных решений, обеспечивающих искусственный обогрев помещений для поддержания в них температуры в заданных пределах, но не ниже допустимых условиями теплового комфорта для людей или требованиями технологического процесса.
15
ГОСТ Р 55656-2013
3.3.11 санитарные приборы (sanitary fittings): Водоразборная арматура и приемники сточной воды.
3.3.12 система вентиляции (ventilating system): Совокупность технических средств и элементов, предназначенных для забора, обработки, перемещения, распределения и подачи воздуха в помещения и (или) его удаления из помещений с целью их вентиляции.
Примечание — Система вентиляции мажет выполнять также функции системы отопления, однако при использовании полной рециркуляции соответствующая система является исключительно системой отопления (в данном случае — воздушного).
3.3.13 система горячего водоснабжения (система ГВС) (hot water supply system): Совокупность технических средств и элементов, предназначенных для подогрева воды и ее транспортирования к водоразборным приборам.

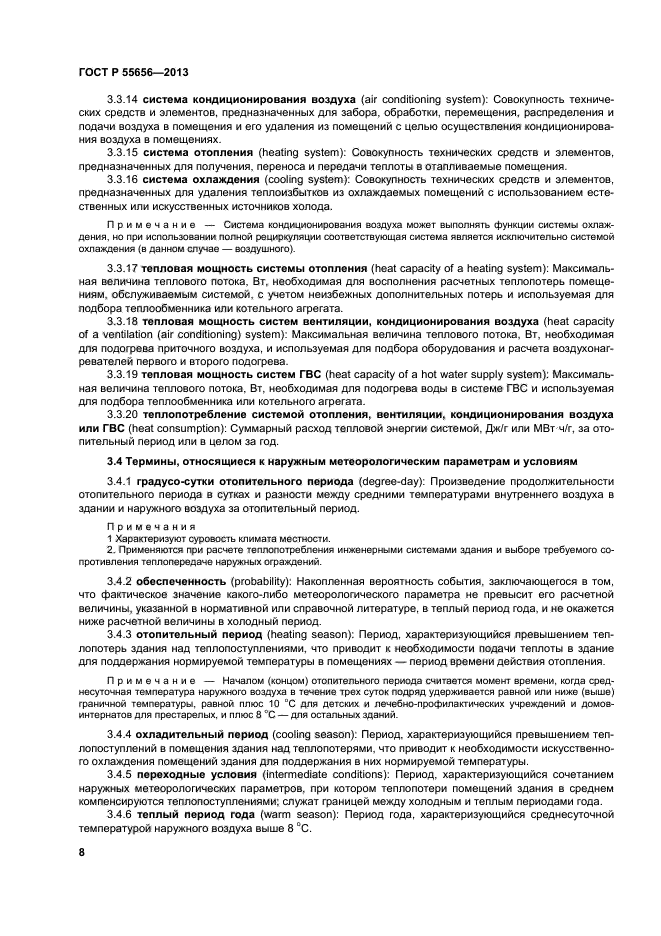

3.3.14 система кондиционирования воздуха (air conditioning system): Совокупность технических средств и элементов, предназначенных для забора, обработки, перемещения, распределения и подачи воздуха в помещения и его удаления из помещений с целью осуществления кондиционирования воздуха в помещениях.
3.3.15 система отопления (heating system): Совокупность технических средств и элементов, предназначенных для получения, переноса и передачи теплоты в отапливаемые помещения.
3.3.16 система охлаждения (cooling system): Совокупность технических средств и элементов, предназначенных для удаления теплоизбытков из охлаждаемых помещений с использованием естественных или искусственных источников холода.
Примечание — Система кондиционирования воздуха макет выполнять функции системы охлаждения, но при использовании полной рециркуляции соответствующая система является исключительно системой охлаждения (в данном случае — воздушного).
3.3.17 тепловая мощность системы отопления (heat capacity of a heating system): Максимальная величина теплового потока, Вт, необходимая для восполнения расчетных теплопотерь помещениям, обслуживаемым системой, с учетом
16
ГОСТ Р 55656-2013
неизбежных дополнительных потерь и используемая для подбора теплообменника или котельного агрегата.
3.3.18 тепловая мощность систем вентиляции, кондиционирования воздуха (heat capacity of a ventilation (air conditioning) system): Максимальная величина теплового потока, Вт, необходимая для подогрева приточного воздуха, и используемая для подбора оборудования и расчета воздухонагревателей первого и второго подогрева.
3.3.19 тепловая мощность систем ГВС (heat capacity of a hot water supply system): Максимальная величина теплового потока, Вт, необходимая для подогрева воды в системе ГВС и используемая для подбора теплообменника или котельного агрегата.
3.3.20 теплопотр ебление системой отопления, вентиляции, кондиционирования воздуха или ГВС (lieat consumption): Суммарный расход тепловой энергии системой, Дж/г или МВт ч/г, за отопительный период или в целом за год.
3.4 Термины, относящиеся к наружным метеорологическим параметрами условиям
3.4.1 граду с о-сутки отопительного периода (degree-day): Произведение продолжительности отопительного периода в сутках и разности между средними температурами внутреннего воздуха в здании и наружного воздуха за отопительный период.
П римечания
1 Характеризуют суровость климата местности.
2. Применяются при расчете теплопотребления инженерными системами здания и выборе требуемого сопротивления теплопередаче наружных ограждений.
3.4.2 обеспеченность (probability): Накопленная вероятность события, заключающегося в том, что ф актическое значение какого-либо метеорологического параметра не превысит его расчетной величины, указанной в нормативной или
17
ГОСТ Р 55656-2013
справочной литературе, в теплый период года, и не окажется ниже расчетной величины в холодный период.
3.4.3 отопительный период (heating season): Период, характеризующийся превышением тепл о потерь здания над тепло поступления ми, что приводит к необходимости подачи теплоты в здание для поддержания нормируемой температуры в помещениях — период времени действия отопления.
Примечание — Начал ом (концолф отопительного периода считается момент времени, когда средне суточная температура наружного воздуха в течение трех суток подряд уд ерживает-ся равной или ниже (выше) граничной температуры, равной плюс 10 °С для детских и лечебнопрофилактических учреждений и домов-интернатов для престарелых, и плюс 8 °С — дня остальных зданий.
3.4.4 охладительный период (cooling season): Период, характеризующийся превышением тепл о поступлений в помещения здания над теплопотерями, что приводит к необходимости искусственного охлаждения помещений здания для поддержания в них нормируемой температуры.
3.4.5 переходные условия (intermediate conditions): Период, характеризующийся сочетанием наружных метеорологических параметров, при котором теп-лопотери помещений здания в среднем компенсируются тепл о поступлениями, служат границей между холодным и теплым периодами года.
3.4.6 теплый период года (warm season): Период года, характеризующийся среднесуточной температурой наружного воздуха выше 8 °С.
П римечани е — Для проектирования систем вентиляции, кондиционирования воздуха и охлаждения в теплый период года выделяются близкие к экстремальным расчетные условия наружного климата, характеризующиеся определенной обеспеченностью метеорологических параметров в зависимости от вида системы и требований к микроклимату помещения. Для расчета сезонного энергопотребления указанными системами пользуются среднемесячными показателями теплого периода года и повторяемостью стояния отдельных параметров.
3.4.7 холодный период года (cold season): Период года, характеризующийся среднесуточной температурой наружного воздуха не выше 8 °С.
Примечание — Для проектирования систем отопления, вентиляции и кондиционирования воздуха в холодный период года выделяются близкие к экстремальным расчетные условия наружного климата, характеризующиеся определенной обеспеченностью метеорологиче-
18
ГОСТ Р 55656-2013
ских параметров в зависимости от вида системы и требований к микроклимату помещения. Для расчета сезонного энергопотребления указанными системами пользуются средней температурой за отопительный период и его продолжительностью, а также среднемесячными показателями холодного периода года и повторяемостью стояния отдельных параметров в течение холодного периода года.

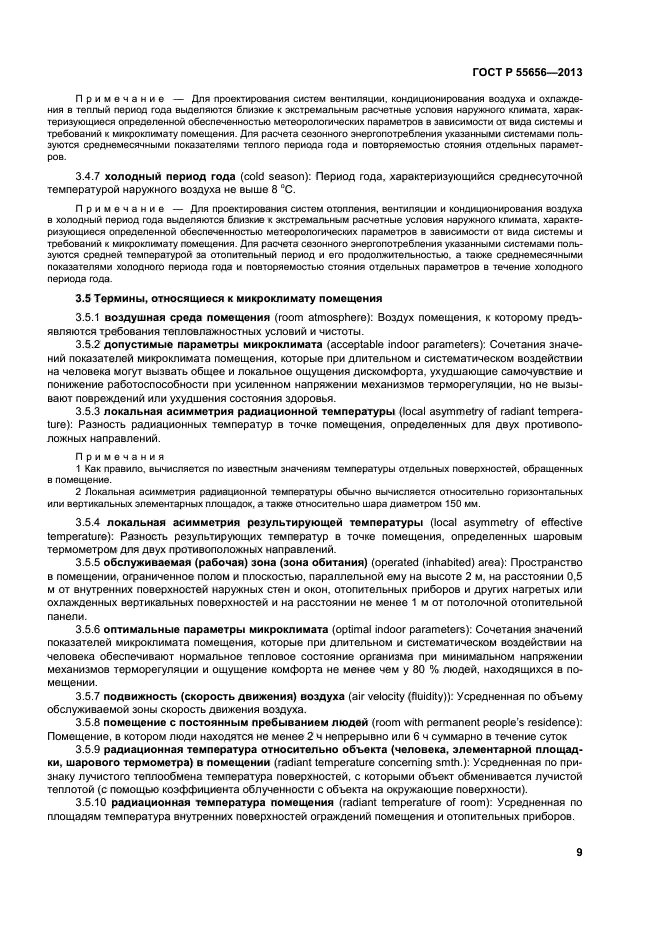

3.5 Термины, относящиеся к микроклимату помещения
3.5.1 воздушная среда помещения (room atmosphere): Воздух помещения, к которому предъявляются требования тепловлажностных условий и чистоты.
3.5.2 допустимые параметры микроклимата (acceptable indoor parameters): Сочетания значений показателей микроклимата помещения, которые при длительном и систематическом воздействии на человека могут вызвать общее и локальное ощущения дискомфорта, ухудшающие самочувствие и понижение работоспособности при усиленном напряжении механизмов терморегуляции, но не вызывают повреждений или ухудшения состояния здоровья.
3.5.3 локальная асимметрия радиационной температуры (local asymmetry of radiant temperature): Разность радиационных температур в точке помещения, определенных для двух противоположных направлений.
П римечания
1 Как правило, вычисляется по известным значениям температуры отдельных поверхностей, обращенньЕ< в помещение.
2 Локальная асимметрия радиационной температуры обычно вычисляется относительно горизонтальных или вертикальных элементарных площадок, а также относительно шара диаметром 150 мм
3.5.4 локальная асимметрия результирующей температуры (local asymmetry of effective temperature): Разность результирующих температур в точке помещения, определенных шаровым термометром для двух противоположных направлений
3.5.5 обслуживаемая (рабочая) зона (зона обитания) (operated (inhabited) area): Пространство в помещении, ограниченное полом и плоскостью, параллель-
19
ГОСТ Р 55656-2013
ной ему на высоте 2 м, на расстоянии 0,5 м от внутренних поверхностей наружных стен и окон, отопительных приборов и других нагретых или охлажденных вертикальных поверхностей и на расстоянии не менее 1 м от потолочной отопительной панели.
3.5.6 оптимальные параметры микроклимата (optimal indoor parameters): Сочетания значений показателей микроклимата помещения, которые при длительном и систематическом воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чему 80 % людей, находящихся в помещении.
3.5.7 подвижность (скорость движения) воздуха (air velocity (fluidity)): Усредненная по объему обслуживаемой зоны скорость движения воздуха.
3.5.8 помещение с постоянным пребыванием людей (room with permanent people’s residence): Помещение, в котором люди находятся не менее 2 ч непрерывно или 6 ч суммарно в течение суток
3.5.9 радиационная температура относительно объекта (человека, элементарной площадки, шарового термометра) в помещении (radiant temperature concerning smth.): Усредненная по признаку лучистого теплообмена температура поверхностей, с которыми объект обменивается лучистой теплотой (с помощью коэффициента облученности с объекта на окружающие поверхности).
3.5.10 радиационная температура помещения (radiant temperature of room): Усредненная по площадям температура внутренних поверхностей ограждений помещения и отопи
