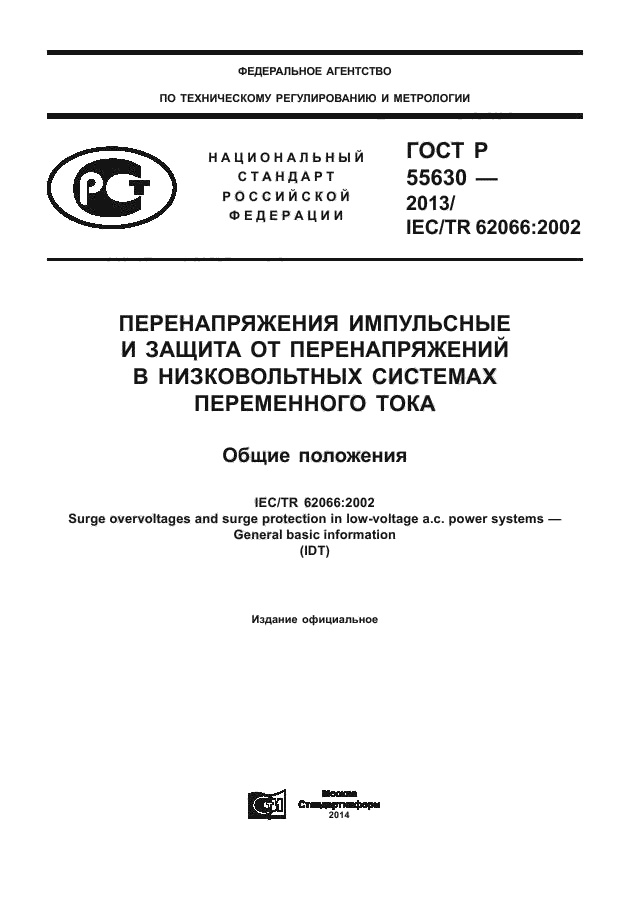

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ ГОСТ Р 55630-2013/ СТАНДАРТ IE С/TR 62066:2002
©.
РОССИЙСКОЙ
Ф ЕДЕ РАЦИИ

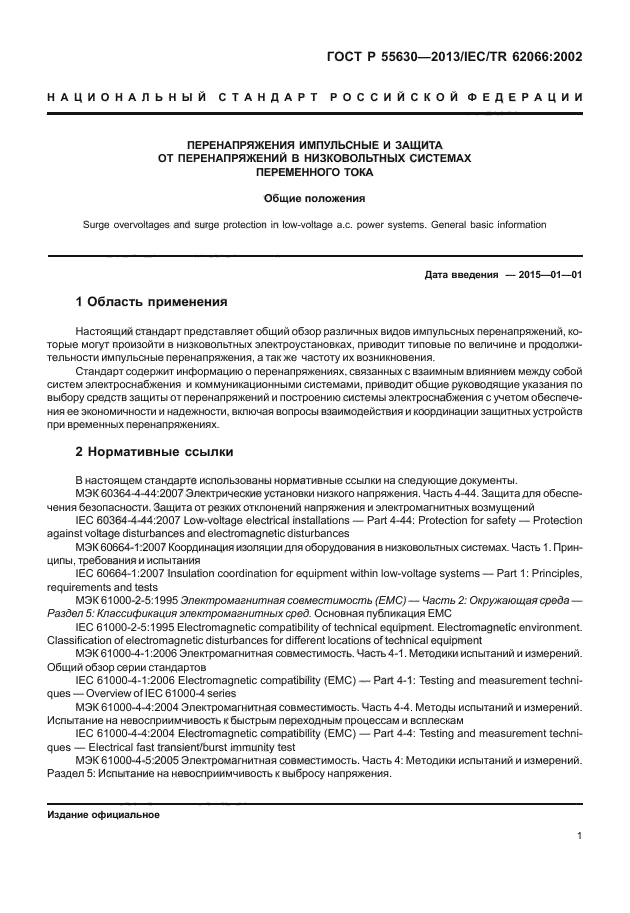

ПЕРЕНАПРЯЖЕНИЯ ИМПУЛЬСНЫЕ И ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ В НИЗКОВОЛЬТНЫХ СИСТЕМАХ ПЕРЕМЕННОГО ТОКА. ОБЩИЕ ПОЛОЖЕНИЯ
IE C/TR 62066:2002 Surge overvoltages and surge protection in low-voltage a.c. power systems -G en er al b asi с inform ation
(IDT)
Издание официальное
Москва С т андар тин фор м 2013
ГОСТ Р 55630 -2013

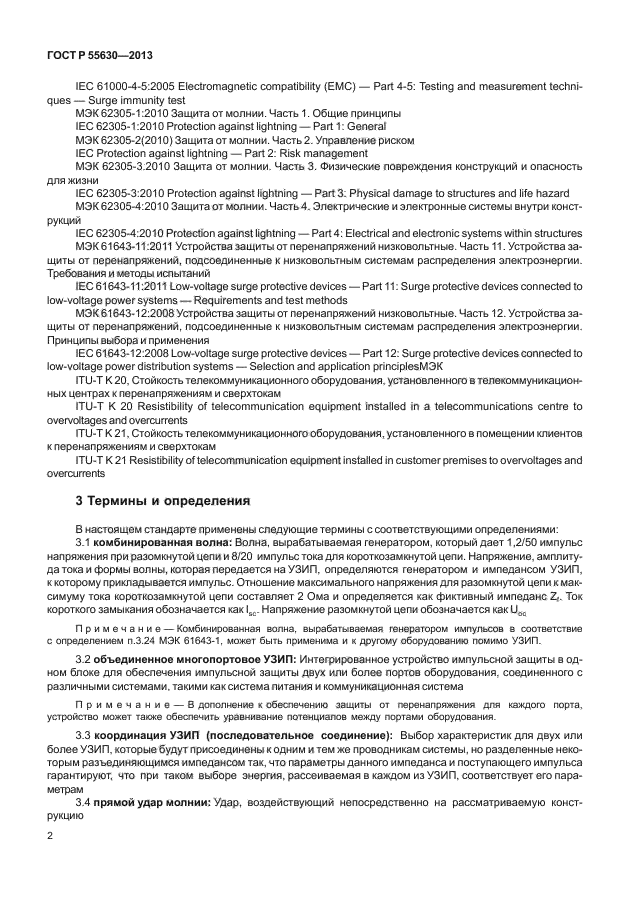

КС 61643-12:2008 Low-voltage surge protective devices — Part 12: Surge protective devices connected to low-voltage power distribution systems — Selection and application principlesM3K
ITU-T К 20, Стойкость телекоммуникационного оборудования, установленного в телекоммуникационных центрах к перенапряжениям и сверх-токам
ITIJ-T К 20 Resistibility of telecommunication equipment installed in a telecommunications centre to overvoltages and over currents
ITU-T К 21, Стойкость телекоммуникационного оборудования, установленного в помещении клиентов к перенапряжениям и сверхтокам
ITU-T К 21 Resistibility of telecommunication equipment installed in customer premises to overvoltages and over currents
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 комбинированная волна: Волна, вырабатываемая генератором, который дает 1,2/50 импульс напряжения при разомкнутой цепи и 8/20 импульс тока для короткозамкнутой цепи. Напряжение, амплитуда тока и формы волны, которая передается на УЗИЛ, определяются генератором и импедансом УЗИП, к которому прикладывается импульс. Отношение максимального напряжения для разомкнутой цепи к максимуму тока короткозамкнутой цепи составляет 2 Ома и определяется как фиктивный импеданс Zf. Ток короткого замыкания обозначается как IJC. Напряжение разомкнутой цепи обозначается как Uoc
Примечание — Комбинированная волна, вырабатываемая генератор ом импульсов в соответствие с определением п.3.24 МЭК 61643-1, может быть применима и к другому оборудованию помимо УЗИП.
4
ГОСТ Р 55630 -2013

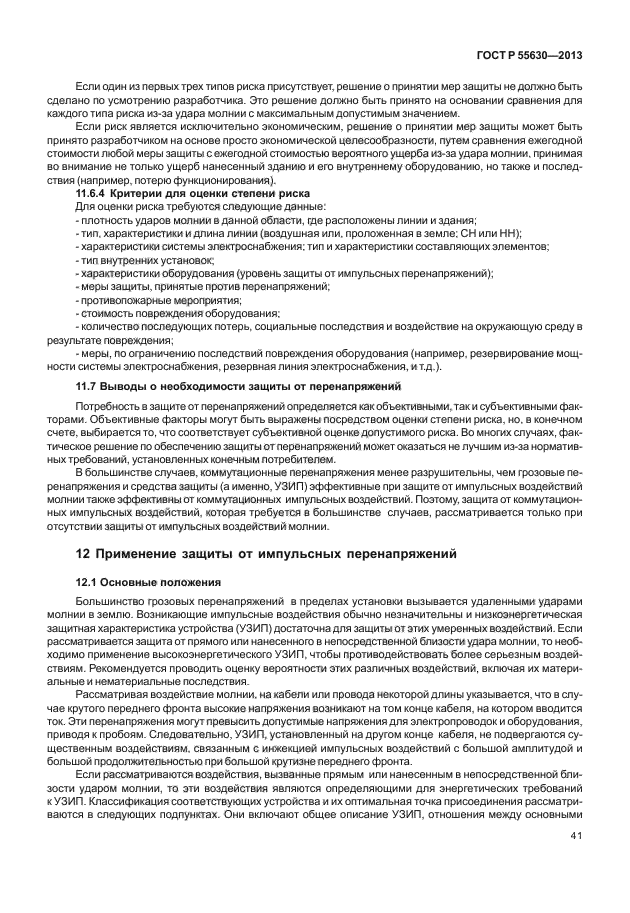

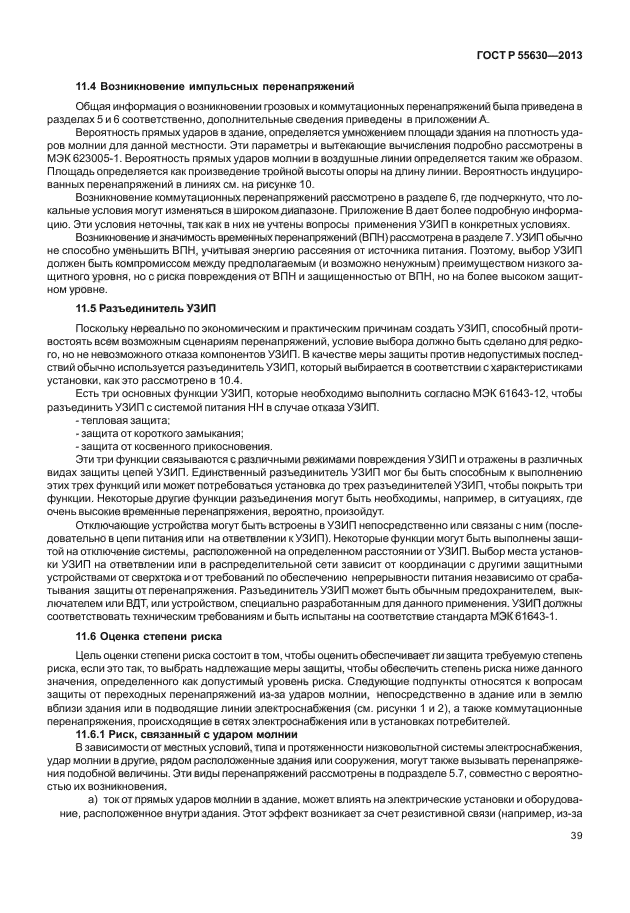

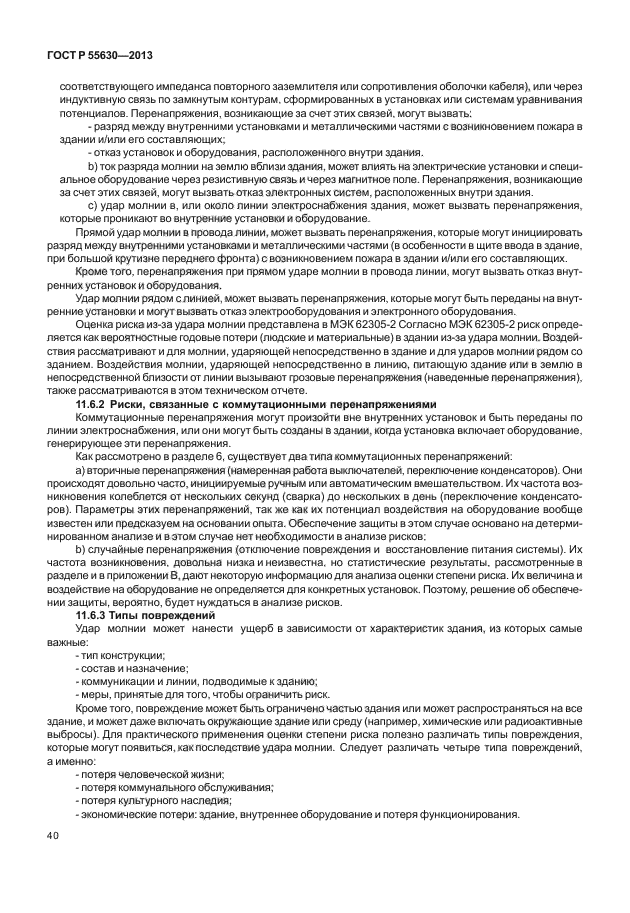

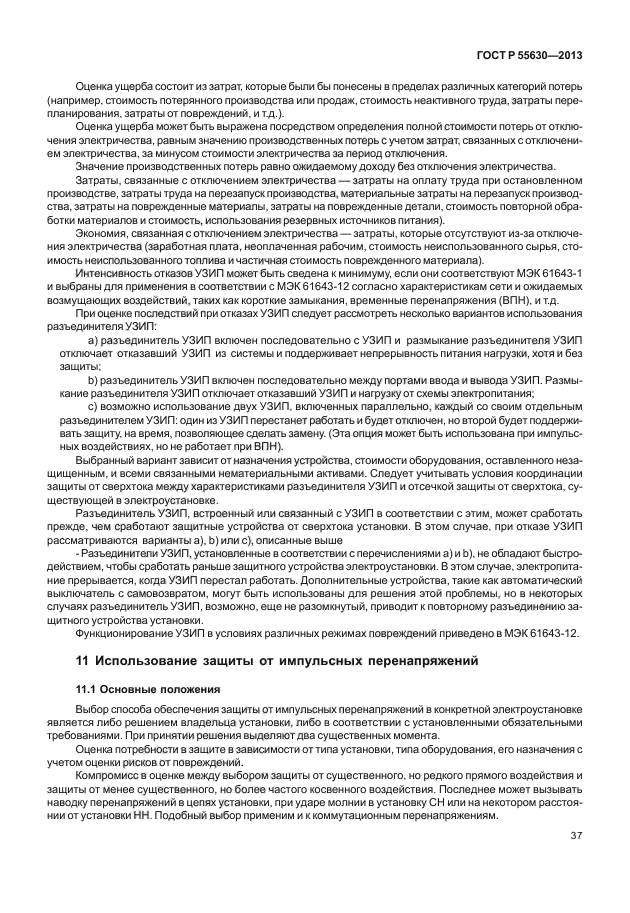

— характеристики оборудования (уровень защиты от импульсных перенапряжений);
— меры защиты, принятые против перенапряжений;
— противопожарные мероприятия,
— стоимость повреждения оборудования;
— количество последующих потерь, социальные последствия и воздействие на окружающую среду в результате повреждения,
— меры, по ограничению последствий повреждения оборудования (например, резервирование мощности системы электроснабжения, резервная линия электроснабжения, и т.д.).
11.7 Выводы о необходимости защиты от перенапряжений
Потребность в защите от перенапряжений определяется как объективными, так и субъективными факторами. Объективные факторы могут быть выражены посредством оценки степени риска, но, в конечном счете, выбирается то, что соответствует субъективной оценке допустимого риска. Во многих случаях, фактическое решение по обеспечению защиты от перенапряжений может оказаться не лучшим из-за нормативных требований, установленных конечным потребителем.
В большинстве случаев, коммутационные перенапряжения менее разрушительны, чем грозовые перенапряжения и средства защиты (а именно, УЗИП) эффективные при защите от импульсных воздействий молнии также эффективны от коммутационных импульсных воздействий. Поэтому, защита от коммутационных импульсных воздействий, которая требуется в большинстве случаев, рассматривается только при отсутствии защиты от импульсных воздействий молнии.
12 Применение защиты от импульсных перенапряжений
12.1 Основные положения
94
ГОСТР 55630 -2013
Большинство грозовых перенапряжений в пределах установки вызывается удаленными ударами молнии в землю. Возникающие импульсные воздействия обычно незначительны и низкоэнергетическая защитная характеристика устройства (УЗИП) достаточна для защиты от этих умеренных воздействий. Если рассматривается защита от прямого или нанесенного в непосредственной близости удара молнии, то необходимо применение высокоэнергетического УЗИП, чтобы противодействовать более серьезным воздействиям. Рекомендуется проводить оценку вероятности этих различных воздействий, включая их материальные и нематериальные последствия.
Рассматривая воздействие молнии, на кабели или провода некоторой длины указывается, что в случае крутого переднего фронта высокие напряжения возникают на том конце кабеля, на котором вводится ток. Эти перенапряжения могут превысить допустимые напряжения для электропроводок и оборудования, приводя к пробоям. Следовательно, УЗИП, установленный на другом конце кабеля, не подвергаются существенным воздействиям, связанным с инжекцией импульсных воздействий с большой амплитудой и большой продолжительностью при большой крутизне переднего фронта.

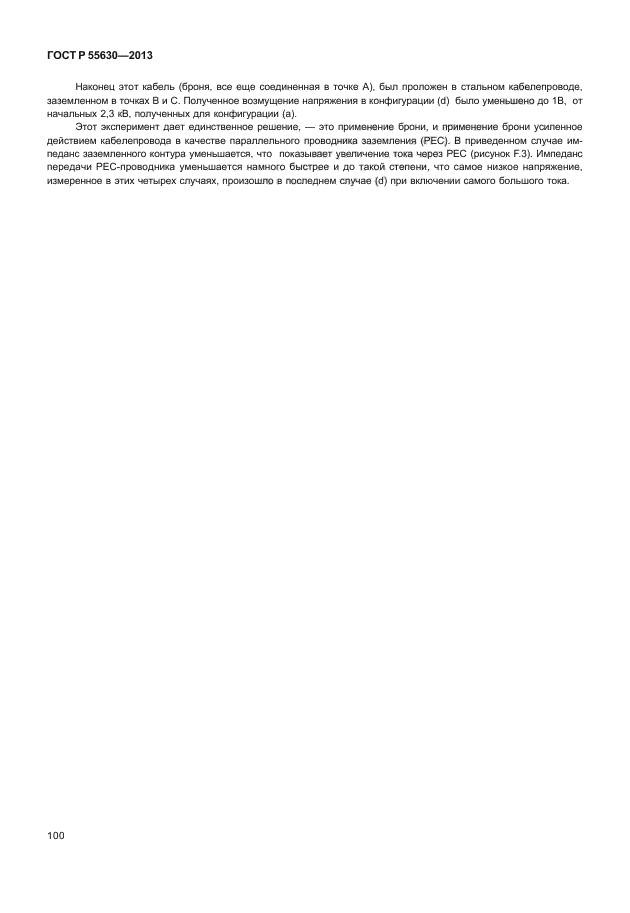

Если рассматриваются воздействия, вызванные прямым или нанесенным в непосредственной близости ударом молнии, то эти воздействия являются определяющими для энергетических требований к УЗИП. Классификация соответствующих устройства и их оптимальная точка присоединения рассматриваются в следующих подпунктах. Они включают общее описание УЗИП, отношения между основными характеристиками и требованиями, предъявляемыми к УЗИП, оценки эффективности применения УЗИП, вопросы координации между УЗИП и совместимости с другими защитными средствами. См. также приложение F, где приведены примеры управления перенапряжением, выпол-
ГОСТ Р 55630 -2013
ненного сигнальными методами ЭМС, а не устройствами защиты от импульсных перенапряжений.

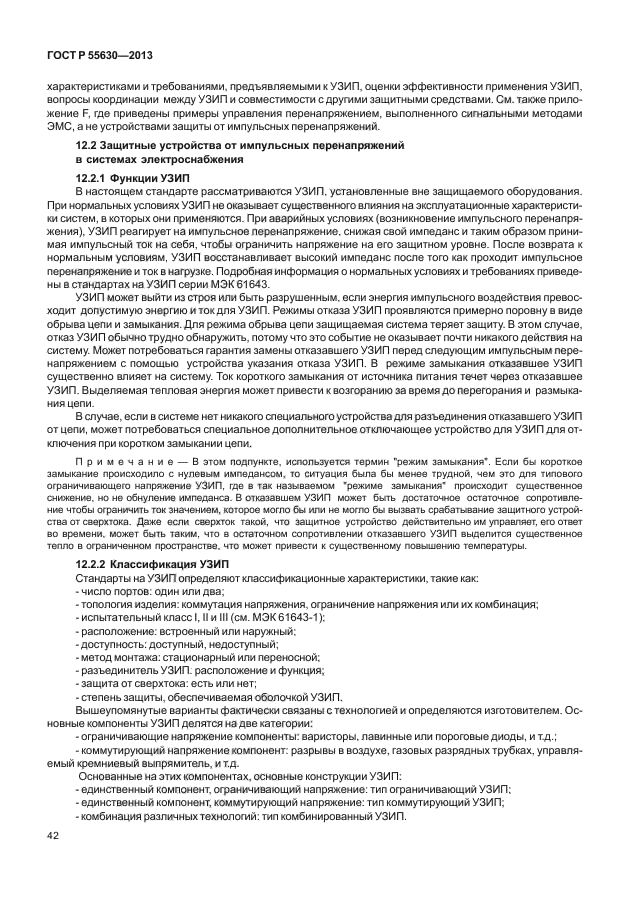

12.2 Защитные устройства от импульсных перенапряжений в системах электроснабжения
12.2.1 Функции УЗИП
В настоящем стандарте рассматриваются УЗИП, установленные вне защищаемого оборудования. При нормальных условиях УЗИП не оказывает существенного влияния на эксплуатационные характеристики систем, в которых они применяются. При аварийных условиях (возникновение импульсного перенапряжения), УЗИП реагирует на импульсное перенапряжение, снижая свой импеданс и таким образом принимая импульсный ток на себя, чтобы ограничить напряжение на его защитном уровне. После возврата к нормальным условиям, УЗИП восстанавливает высокий импеданс после того как проходит импульсное перенапряжение и ток в нагрузке. Подробная информация о нормальных условиях и требованиях приведены в стандартах на УЗИП серии МЭК 61643.
УЗИП может выйти из строя или быть разрушенным, если энергия импульсного воздействия превосходит допустимую энергию и ток для УЗИП. Режимы отказа УЗИП проявляются примерно поровну в виде обрыва цепи и замыкания. Для режима обрыва цепи защищаемая система теряет защиту. В этом случае, отказ УЗИП обычно трудно обнаружить, потому что это событие не оказывает почти никакого действия на систему. Может потребоваться гарантия замены отказавшего УЗИП перед следующим импульсным перенапряжением с помощью устройства указания отказа УЗИП. В режиме замыкания отказавшее УЗИП
ГОСТР 55630 -2013
существенно влияет на систему. Ток короткого замыкания от источника питания течет через отказавшее УЗИП. Выделяемая тепловая энергия может привести к возгоранию за время до перегорания и размыкания цепи.
В случае, если в системе нет никакого специального устройства для разъединения отказавшего УЗИП от цепи, может потребоваться специальное дополнительное отключающее устройство для УЗИП для отключения при коротком замыкании цепи.
Примечание — В этом подпункте, используется термин «режим замыкания», Если бы короткое замыкание происходило с нулевым импедансом, то ситуация была бы менее трудной, чем это для типового ограничивающего напряжение УЗИП, где в так называемом «режиме замыкания» происходит существенное снижение, но не обнуление импеданса. В отказавшем УЗИП может бьпь достаточное остаточное сопротивление чтобы ограничить ток значением, которое могло бы или не могло бы вызвать срабатывание защитного устройства от сверхтока Даже если сверхток такай, что защитное устройство действительно им управляет, его ответ во времени, может бьпь таким, что в остаточном сопротивлении отказавшего УЗИП выделится существенное тепло в ограниченном пространстве, что может привести к существ енному повышению температуры.
12.2.2 Классификация УЗИП
Стандарты на УЗИП определяют классификационные характеристики, такие как:
— число портов: один или два,
— топология изделия: коммутация напряжения, ограничение
напряжения или их комбинация,
— испытательный класс I, II и III (см. МЭК 61643-1);
— расположение: встроенный или наружный;
— доступность: доступный, недоступный,
— метод монтажа: стационарный или переносной;
— разъединитель УЗИП: расположение и функция;
— защита от сверхтока: есть или нет;
ГОСТ Р 55630 -2013
— степень защиты, обеспечиваемая оболочкой УЗИП.
Вышеупомянутые варианты фактически связаны с технологией и
определяются изготовителем. Основные компоненты УЗИП делятся на две категории:
— ограничивающие напряжение компоненты: варисторы, лавинные или пороговые диоды, и т.д.,
— коммутирующий напряжение компонент: разрывы в воздухе, газовых разрядных трубках, управляемый кремниевый выпрямитель, и т.д.
Основанные на этих компонентах, основные конструкции УЗИП:
— единственный компонент, ограничивающий напряжение: тип
огранивающий УЗИП,
— единственный компонент, коммутирующий напряжение: тип
коммутирующий УЗИП,
— комбинация различных технологий: тип комбинированный УЗИП.

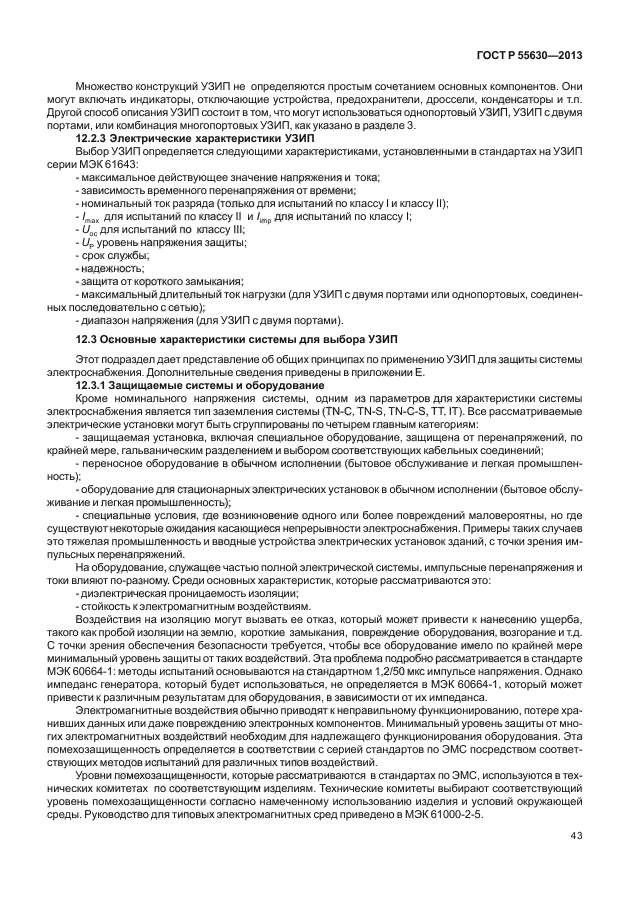

Множество конструкций УЗИП не определяются простым сочетанием основных компонентов. Они могут включать индикаторы, отключающие устройства, предохранители, дроссели, конденсаторы и т.п. Другой способ описания УЗИП состоит в том, что могут использоваться однопортовый УЗИП, УЗИП с двумя портами, или комбинация многопортовых УЗИП, как указано в разделе 3.
12.2.3 Электрические характеристики УЗИП
Выбор УЗИП определяется следующими характеристиками, установленными в стандартах на УЗИП серии МЭК 61643:
— максимальное действующее значение напряжения и тока;
— зависимость временного перенапряжения от времени,
— номинальный ток разряда (только для испытаний по классу I и классу П);
93
ГОСТР 55630 -2013
— I^x для испытаний по классу II и /1тр для испытаний по классу I;
— Uoc для испытаний по классу III;
— U р уровень напряжения защиты,
— срок службы;
— надежность,
— защита от короткого замыкания,
— максимальный длительный ток нагрузки (для УЗИП с двумя портами или однопортовых, соединенных последовательно с сетью);
— диапазон напряжения (для УЗИП с двумя портами).
12.3 Основные характеристики системы для выбора УЗИП
Этот подраздел дает представление об общих принципах по применению УЗИП для защиты системы электроснабжения. Дополнительные сведения приведены в приложении Е.
12.3.1 Защищаемые системы и оборудование
Кроме номинального напряжения системы, одним из параметров для характеристики системы электроснабжения является тип заземления системы (TN-C, TN-S, TN-C-S, ТТ, IT). Все рассматриваемые электрические установки могут быть сгруппированы по четырем главным категориям:
— защищаемая установка, включая специальное оборудование, защищена от перенапряжений, по крайней мере, гальваническим разделением и выбором соответствующих кабельных соединенений,
— переносное оборудование в обычном исполнении (бытовое обслуживание и легкая промышленность);
— оборудование для стационарных электрических установок в обычном исполнении (бытовое обслуживание и легкая промышленность);
— специальные условия, где возникновение одного или более повреждений маловероятны, но где существуют некоторые ожидания касающиеся непрерывности электроснабжения. Примеры таких случаев это тя-
ГОСТ Р 55630 -2013
желая промышленность и вводные устройства электрических установок зданий, с точки зрения импульсных перенапряжения.
На оборудование, служащее частью полной электрической системы, импульсные перенапряжения и токи влияют по-разному. Среди основных характеристик, которые рассматриваются это:
— диэлектрическая приницаемость изоляции;
— стойкость к электромагнитным воздействиям.
Воздействия на изоляцию могут вызвать ее отказ, который может привести к нанесению ущерба, такого как пробой изоляции на землю, короткие замыкания, повреждение оборудования, возгорание и т.д. С точки зрения обеспечения безопасности требуется, чтобы все оборудование имело по крайней мере минимальный уровень защиты от таких воздействий. Эта проблема подробно рассматривается в стандарте МЭК 60664-1: методы испытаний основываются на стандартном 1,2/50 мкс импульсе напряжения. Однако импеданс генератора, который будет использоваться, не определяется в МЭК 60664-1, который может привести к различным результатам для оборудования, в зависимости от их импеданса.
Электромагнитные воздействия обычно приводят к неправильному функционированию, потере хранивших данных или даже повреждению электронных компонентов. Минимальный уровень защиты от многих электромагнитных воздействий необходим для надлежащего функционирования оборудования. Эта помехозащищенность определяется в соответствии с серией стандартов по ЭМС посредством соответствующих методов испытаний для различных типов воздействий.
Уровни помехозащищенности, которые рассматриваются в стандартах по ЭМС, используются в технических комитетах по соответствующим изделиям. Технические комитеты выбирают соответствующий уровень помехозащищенности согласно намеченному использованию изделия и 100
ГОСТР 55630 -2013
условий окружающей среды. Руководство для типовых электромагнитных сред приведено в МЭК 61000-2-5.
12.3.2 Выбор УЗИП в соответствии с воздействиями
12.3.2.1 Грозовые перенапряжения и сверхтоки

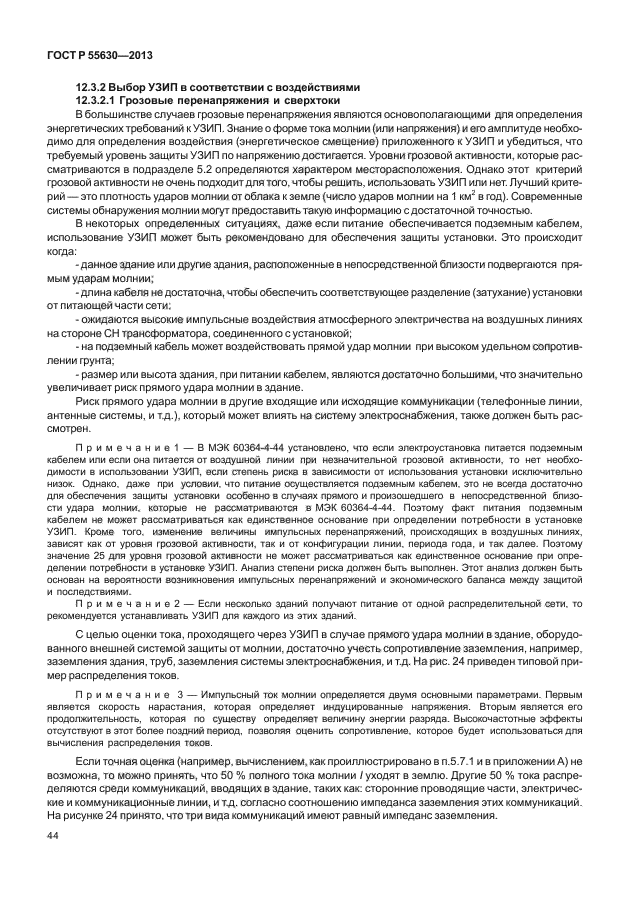

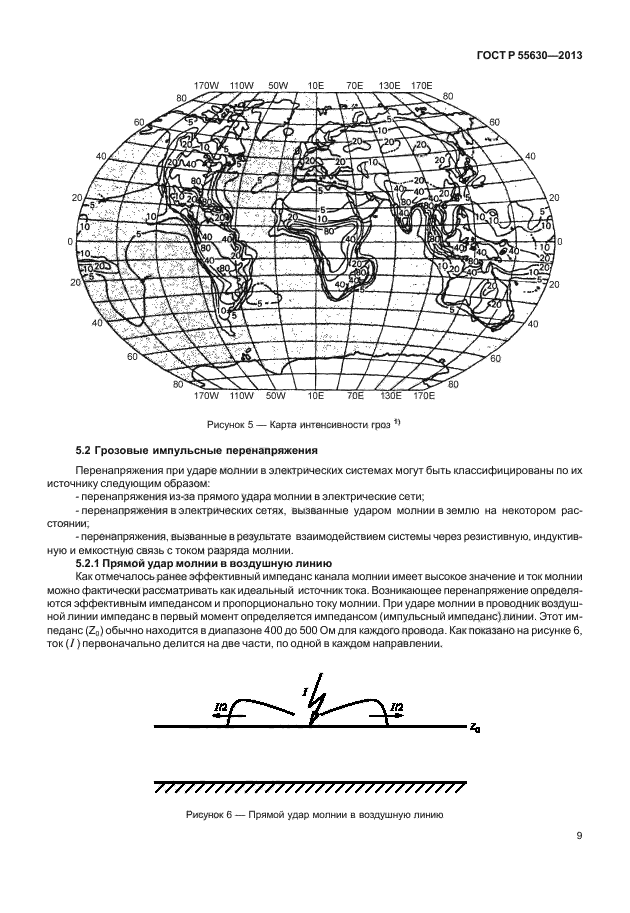

В большинстве случаев грозовые перенапряжения являются основополагающими для определения энергетических требований к УЗИП. Знание о форме тока молнии (или напряжения) и его амплитуде необходимо для определения воздействия (энергетическое смещение) приложенного к УЗИП и убедиться, что требуемый уровень защиты УЗИП по напряжению достигается. Уровни грозовой активности, которые рассматриваются в подразделе 5.2 определяются характером месторасположения. Однако этот критерий грозовой активности не очень подходит для того, чтобы решить, использовать УЗИП или нет. Лучший критерий — это плотность ударов молнии от облака к земле (число ударов молнии на 1 км2 в год). Современные системы обнаружения молнии могут предоставить такую информацию с достаточной точностью.
В некоторых определенных ситуациях, даже если питание обеспечивается подземным кабелем, использование УЗИП может быть рекомендовано для обеспечения защиты установки. Это происходит когда:
— данное здание или другие здания, расположенные в непосредственной близости подвергаются прямым ударам молнии,
— длина кабеля не достаточна, чтобы обеспечить соответствующее разделение (затухание) установки от питающей части сети,
— ожидаться высокие импульсные воздействия атмосферного электричества на воздушных линиях на стороне СН трансформатора, соединенного с установкой;
— на подземный кабель может воздействовать прямой удар молнии при высоком удельном сопротивлении грунта;
101
ГОСТ Р 55630 -2013
— размер или высота здания, при питании кабелем, являются достаточно большими, что значительно увеличивает риск прямого удара молнии в здание.

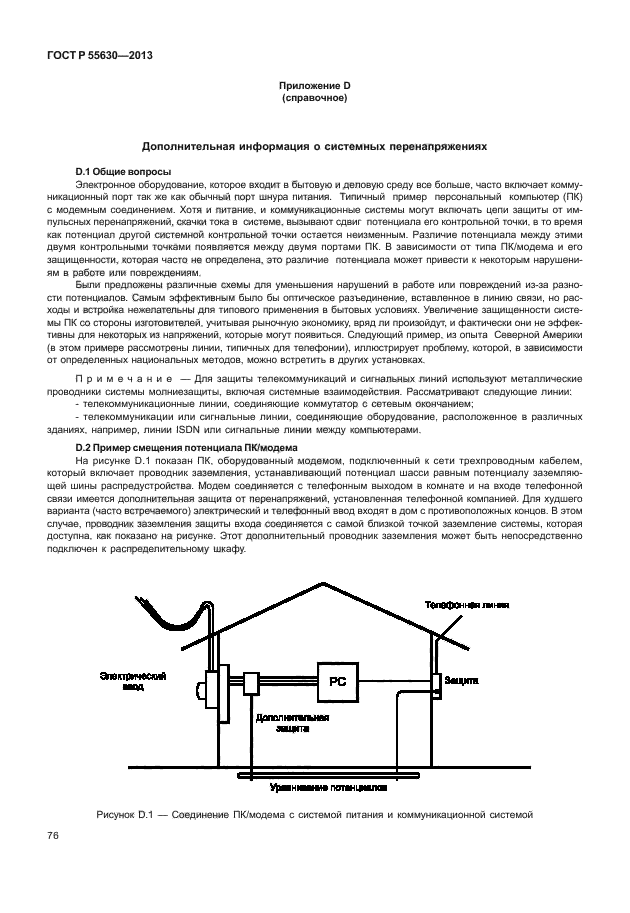

Риск прямого удара молнии в другие входящие или исходящие коммуникации (телефонные линии, антенные системы, и т.д.), который может влиять на систему электроснабжения, также должен быть рассмотрен
Примечание 1 — В МЭК 60364-4-44 установлено, что если электроустановка питается подземным кабелем или если она питается от воздушной л инии при незначительной грозовой активности, то нет необходимости в использовании УЗИП, если степень риска в зависимости от использования установки исключительно низок. Однако, даже при условии, что питание осуществляется подземным кабелем, это не всегда достаточно для обеспечения защиты установки особенно в случаях прямого и произошедшего в непосредственной близости удара молнии, которые не рассматриваются в МЭК 60364-4-44. Поэтому факт питания подземным кабелем не может рассматриваться как единственное основание при определении потребности в установке УЗИП. Кроме того, изменение величины импульсных перенапряжений, происходящих в воздушных линиях, зависят как от уровня грозовой активности, так и от конфигурации линии, периода года, и так далее. Поэтому значение 25 для уровня грозовой активности не может рассматриваться как единственное основание при определении потребности в установке УЗИП. Анализ степени риска должен быть выполнен. Этот анализ должен бьпь основан на вероятности возникновения импульсных перенапряжений и экономического баланса между защитой и поел едствиями
Примечание 2 — Если несколько зданий получают питание от одной распределительной сети, то рекомендуется устанавливать УЗИП для каждого из этих зданий.
С целью оценки тока, проходящего через УЗИП в случае прямого удара молнии в здание, оборудованного внешней системой защиты от молнии, достаточно учесть сопротивление заземления, например, заземления здания, труб, заземления системы электроснабжения, и т.д. На рис. 24 приведен типовой пример распределения токов.
102
ГОСТР 55630 -2013
|
>Сояи| <асМ laioctmin |
|

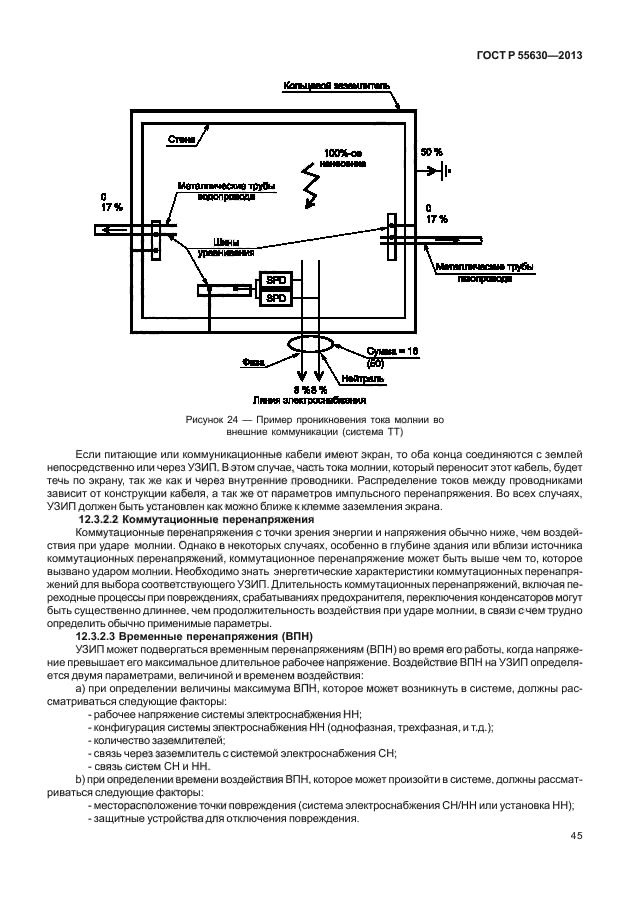

Рисунок 24 • Пример проникновения юка молнии во внешние коммуникации (система ТТ)
Примечание 3 — Импуль сный т ок молнии определяется двумя основными п^аметр^и Первым является скорость нарастания, которая определяет индуцированные напряжения. Вторым является его продолжительность, которая по существу определяет величину энергии разряда. Высокочастотные эффекты отсутствуют в этот более поздний период, позволяя оценить сопротивление, которое будет использоваться для вычисления распределения токов.

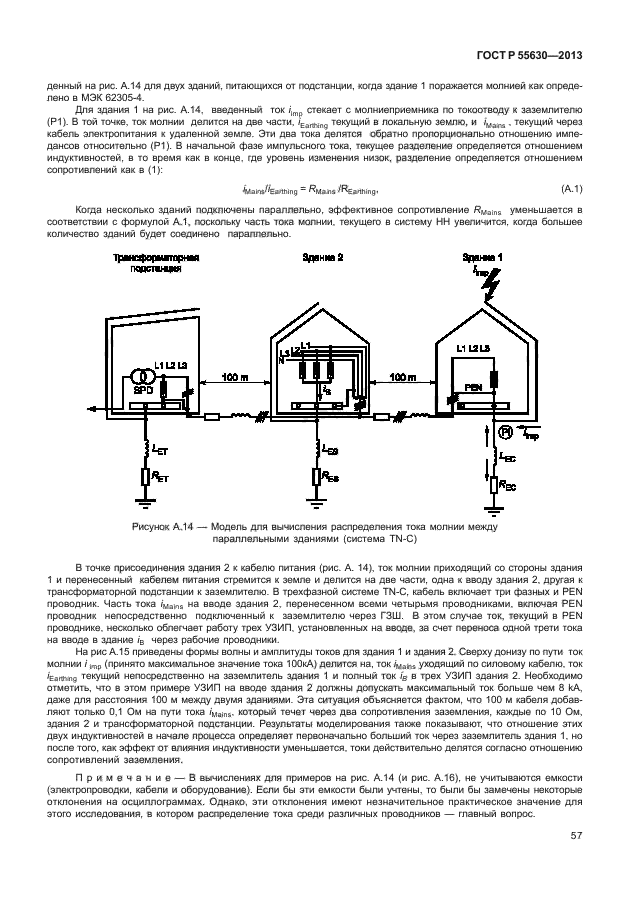

Если точная оценка (например, вычислением, как проиллюстрировано в п.5.7.1 и в приложении А) не возможна, то можно принять, что 50 % полного тока молнии / уходят в землю. Другие 50 % тока распределяются среди коммуникаций, вводящих в здание, таких как: сторонние проводящие части, электрические и коммуникационные линии, и т.д. согласно соотношению импеданса заземления этих коммуникаций. На рисунке 24 принято, что три вида коммуникаций имеют равный импеданс заземления.
Если питающие или коммуникационные кабели имеют экран, то оба конца соединяются с землей непосредственно или через УЗИЛ. В
103
ГОСТР 55630 -2013
3.2 объединенное многопортовое УЗИП: Интегрированное устройство импульсной защиты в одном блоке для обеспечения импульсной защиты двух или более портов оборудования, соединенного с различными системами, такими как система питания и коммуникационная система
Примечание — В дополнение к обеспечению защиты от перенапряжения для каждого порта, устройство может также обеспечить уравнивание потенциалов между портами оборудования
3.3 координация УЗИП (последовательное соединение): Выбор характеристик для двух или более УЗИП, которые будут присоединены к одним и тем же проводникам системы, но разделенные некоторым разъединяющимся импедансом так, что параметры данного импеданса и поступающего импульса гарантируют, что при таком выборе энергия, рассеиваемая в каждом из УЗИП, соответствует его параметрам
3.4 прямой удар молнии: Удар, воздействующий непосредственно на рассматриваемую конструкцию

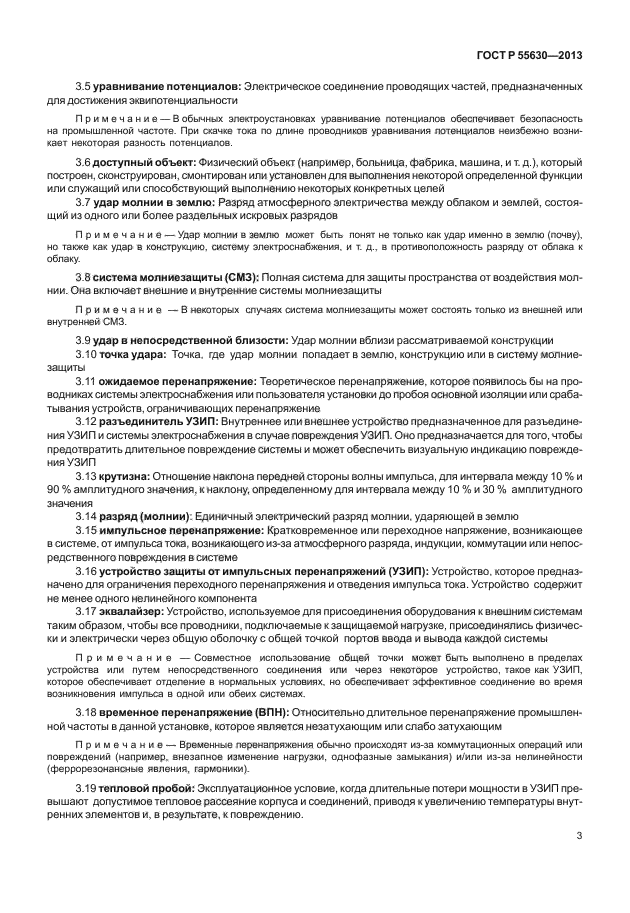

3.5 уравнивание потенциалов: Электрическое соединение проводящих частей, предназначенных для достижения эквипотенциальности
Примечание — В обычных электроустановках уравнивание потенциалов обеспечивает безопасность на промышленной частоте. При скачке тока по длине проводников уравнивания потенциалов неизбежно возникает некоторая разность потенциалов.
3.6 доступный объект: Физический объект (например, больница, фабрика, машина, и т.д.), который построен, сконструирован, смонтирован или установлен для выполнения некоторой определенной функции или служащий или способствующий выполнению некоторых конкретных целей
5
ГОСТ Р 55630 -2013
этом случае, часть тока молнии, который переносит этот кабель, будет течь по экрану, так же как и через внутренние проводники. Распределение токов между проводниками зависит от конструкции кабеля, а так же от параметров импульсного перенапряжения. Во всех случаях, УЗИП должен быть установлен как можно ближе к клемме заземления экрана.
12.3.2.2 Коммутационные перенапряжения
Коммутационные перенапряжения с точки зрения энергии и напряжения обычно ниже, чем воздействия при ударе молнии. Однако в некоторых случаях, особенно в глубине здания или вблизи источника коммутационных перенапряжений, коммутационное перенапряжение может быть выше чем то, которое вызвано ударом молнии. Необходимо знать энергетические характеристики коммутационных перенапряжений для выбора соответствующего УЗИП. Длительность коммутационных перенапряжений, включая переходные процессы при повреждениях, срабатываниях предохранителя, переключения конденсаторов могут быть существенно длиннее, чем продолжительность воздействия при ударе молнии, в связи с чем трудно определить обычно применимые параметры.

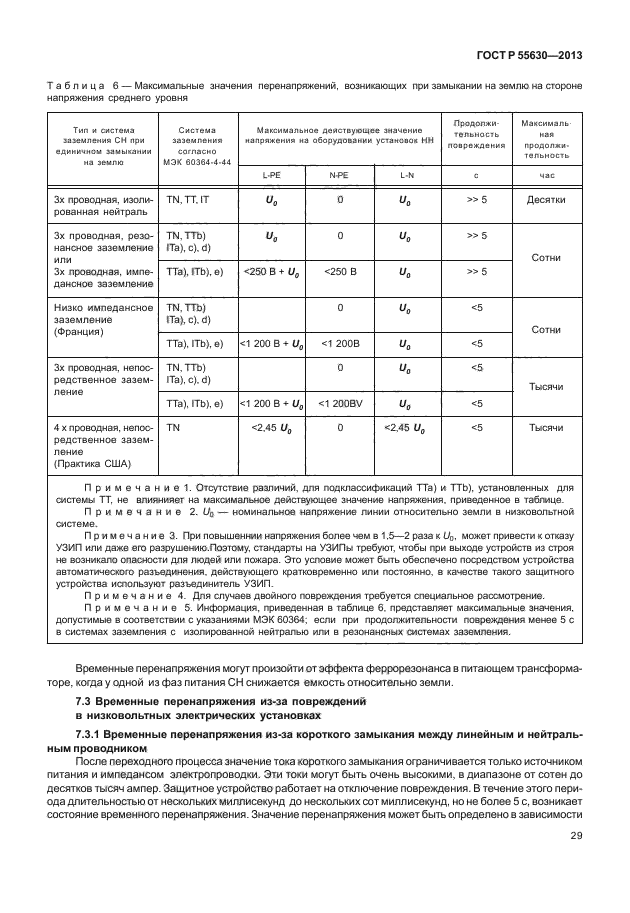

12.3.2.3 Временные перенапряжения (ВПН)
УЗИП может подвергаться временным перенапряжениям (ВПН) во время его работы, когда напряжение превышает его максимальное длительное рабочее напряжение. Воздействие ВПН на УЗИП определяется двумя параметрами, величиной и временем воздействия: а) при определении величины максимума ВПН, которое может возникнуть в системе, должны рассматриваться следующие факторы:
— рабочее напряжение системы электроснабжения НН,
— конфигурация системы электроснабжения НН (однофазная, трехфазная, и т.д.);
ГОСТР 55630 -2013
— количество заземлителей;
— связь через заземлите ль с системой электроснабжения СН;
— связь систем СН и НН.
Ь) при определении времени воздействия ВПН, которое может произойти в системе, должны рассматриваться следующие факторы:
— месторасположение точки повреждения (система электроснабжения СН/НН или установка НН),
— защитные устройства для отключения повреждения. Дополнительные факторы могут быть важными, например, в случаях соседства с опорами линий ВН или с железнодорожными путями.
12.3.3 Этапы при выборе УЗИП

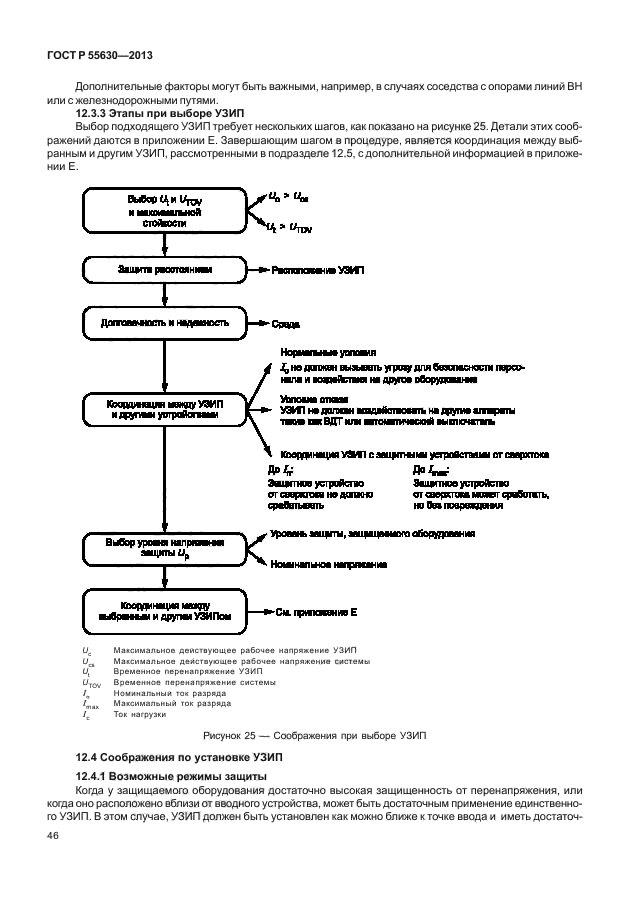

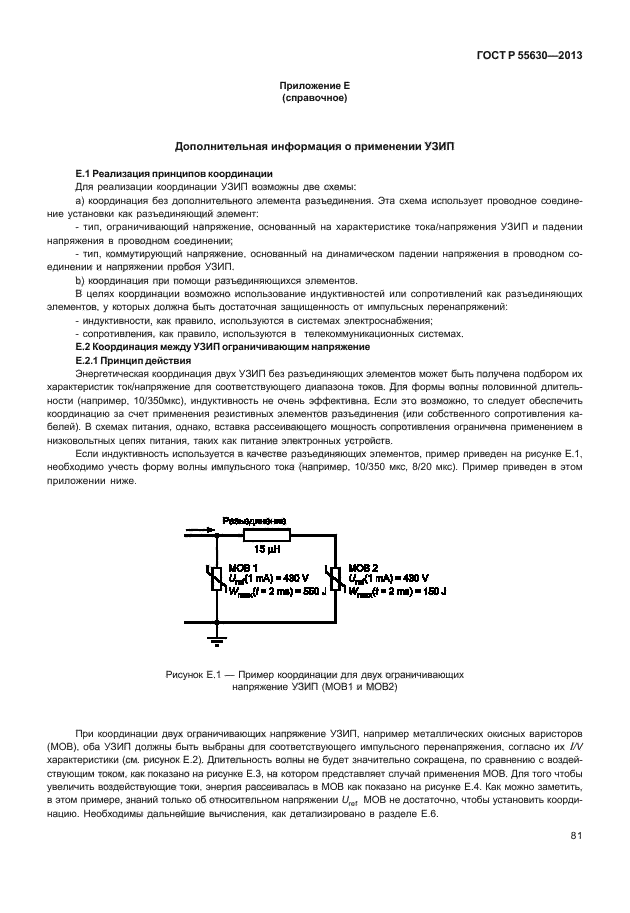

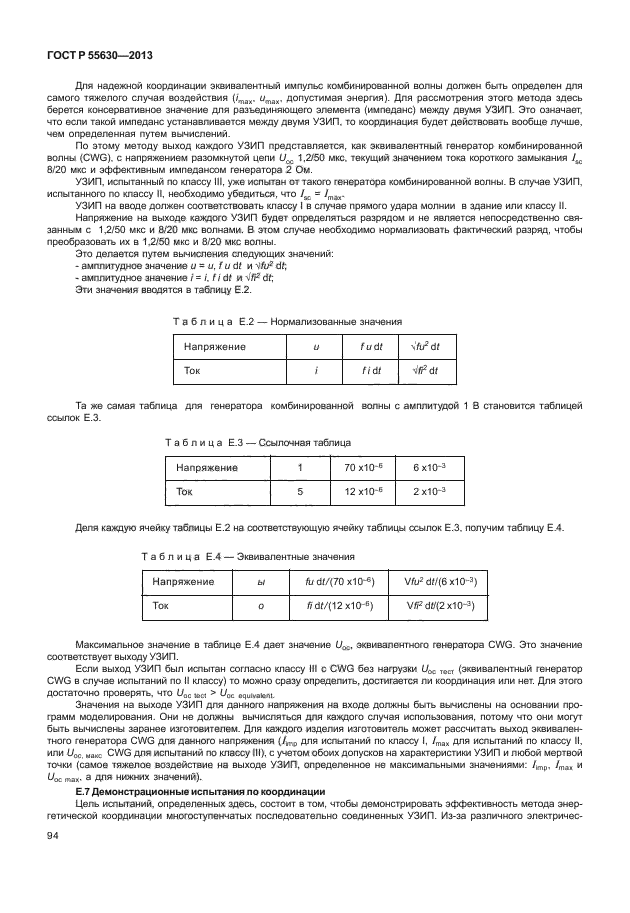

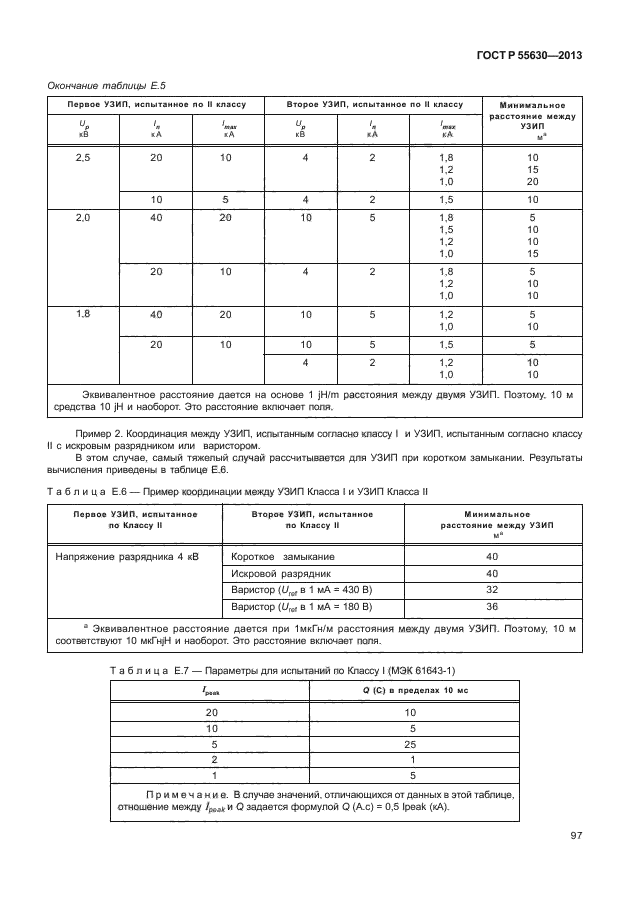

Выбор подходящего УЗИП требует нескольких шагов, как показано на рисунке 25. Детали этих соображений даются в приложении Е. Завершающим шагом в процедуре, является координация между выбранным и другим УЗИП, рассмотренными в подразделе 12.5, с дополнительной информацией в приложении Е.
105
ГОСТ Р 55630 -2013
Вьбор U и Ц,, и максимальной стойкости
Зацита расстоянием
I
Долговечнзстьи
надежность
jfUolfcs
’аслоложение УЗИП
I Среда
Нормальные условия
I, не должен вызвать угрозу для безопасности персо-нала или воздействия на другое оборудование
Условие отказа —►УЗИП не должен воздействовать на другие аппараты
Координация между УЗИП и другими устройствами
\такие как ВДТ или автсматичэомй вьключэтель
foe
зордина^я УЗИП с зацитнь»л1 устройствами от сверхтока
До/,-’
Зацитное устройство от свержтока не должно срабатывать
POU
Защитное устройство от сверхтска может сработать, но без порождения
— ^Уроаэнь защиты, заминаемого оборудования
уровня у*
Вьбор напряжения зациты Ц,
Номинальное напряжение
Координация между вьбранными другим УЗИПом
—-►См приложение Е
U, Максимальное действ>юи,ее рабочее напряжете УЗИП
Ц, Максимальное дейгтв>юи.ее рабочее напряжение системы
U Временное перенапряжение УЗИП
U,w Временное пере напряжение системы
<, Номинальньй ток разряда
l.u Максимальный ток разряда
lt ТЪк кэ грузки
Рисунок 25 — Соображения при выборе УЗИП
12.4 Соображения по установке УЗИП 12.4.1 Возможные режимы защиты
Когда у защищаемого оборудования достаточно высокая защищенность от перенапряжения, или когда оно расположено вблизи от
ГОСТР 55630 -2013

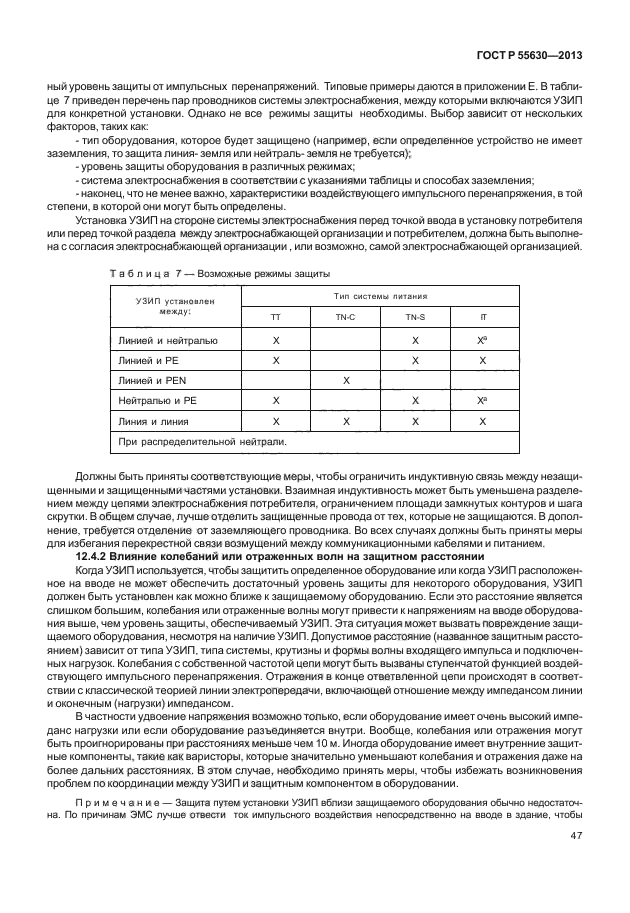

вводного устройства, может быть достаточным применение единственного УЗИП. В этом случае, УЗИП должен быть установлен как можно ближе к точке ввода и иметь достаточный уровень защиты от импульсных перенапряжений. Типовые примеры даются в приложении Е. В таблице 7 приведен перечень пар проводников системы электроснабжения, между которыми включаются УЗИП для конкретной установки. Однако не все режимы защиты необходимы. Выбор зависит от нескольких факторов, таких как:
— тип оборудования, которое будет защищено (например, если определенное устройство не имеет заземления, то защита линия-земля или нейтраль- земля не требуется);
— уровень защиты оборудования в различных режимах,
— система электроснабжения в соответствии с указаниями таблицы и способах заземления,
— наконец, что не менее важно, характеристики воздействующего импульсного перенапряжения, в той степени, в которой они могут быть определены.
Установка УЗИП на стороне системы электроснабжения перед точкой ввода в установку потребителя или перед точкой раздела между электроснабжающей организации и потребителем, должна быть выполнена с согласия электроснабжающей организации , или возможно, самой электроснабжающей организацией.
|
Таблица 7 — Возможные режимы защиты |
|||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
107
ГОСТ Р 55630 -2013
Должны быть приняты соответствующие меры, чтобы ограничить индуктивную связь между незащищенными и защищенными частями установки. Взаимная индуктивность может быть уменьшена разделением между цепями электроснабжения потребителя, ограничением площади замкнутых контуров и шага скрутки. В общем случае, лучше отделить защищенные провода от тех, которые не защищаются. В дополнение, требуется отделение от заземляющего проводника. Во всех случаях должны быть приняты меры для избегания перекрестной связи возмущений между коммуникационными кабелями и
