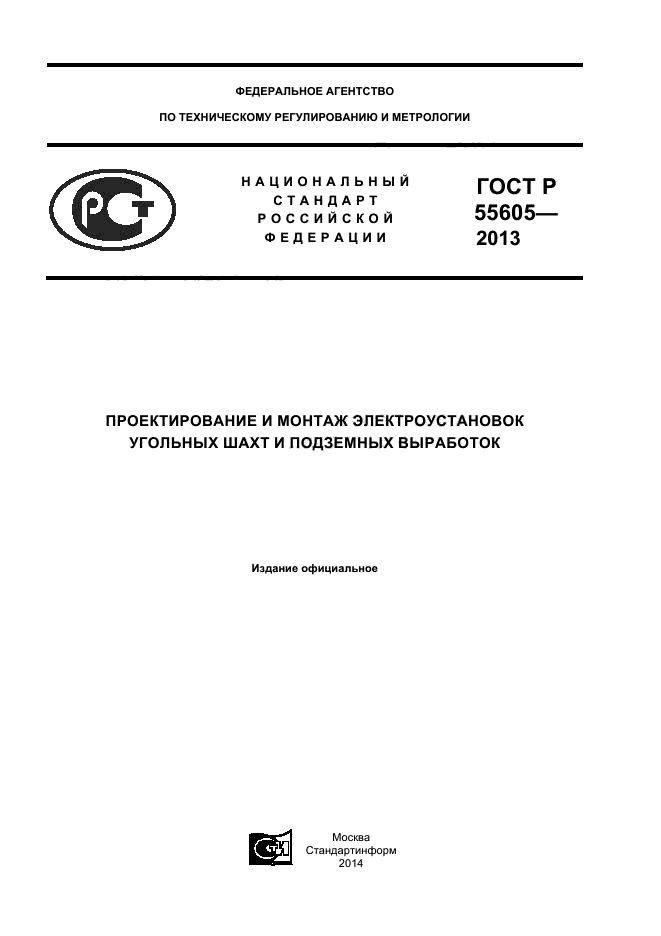

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ГОСТ Р 55605-2013
с-
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ Ф ЕДЕРАЦИИ
ПРОЕКТИРОВАНИЕ И МОНТАЖ ЭЛЕКТРОУСТАНОВОК УГОЛЬНЫХ ШАХТ И ПОДЗЕМНЫХ ВЫРАБОТОК
Издание о4жщиальное
Москва Стандар тинформ 2013
ГОСТ Р 55605-2013

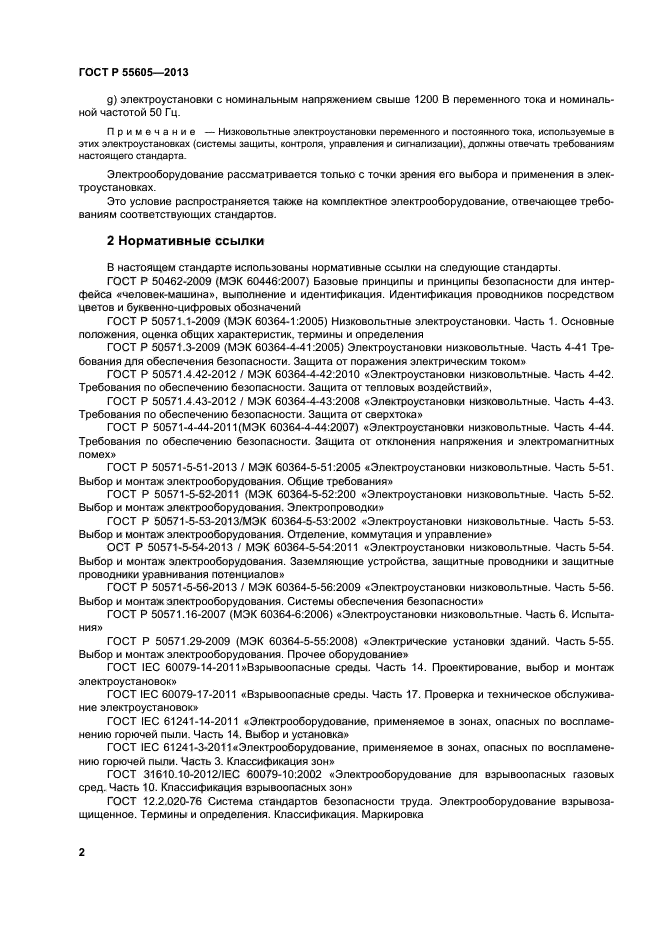

Примечание — При использовании настоящего стандарта целесообразно провертеть действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства го техническому регулированию и метрологии в сети Интернет или го ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

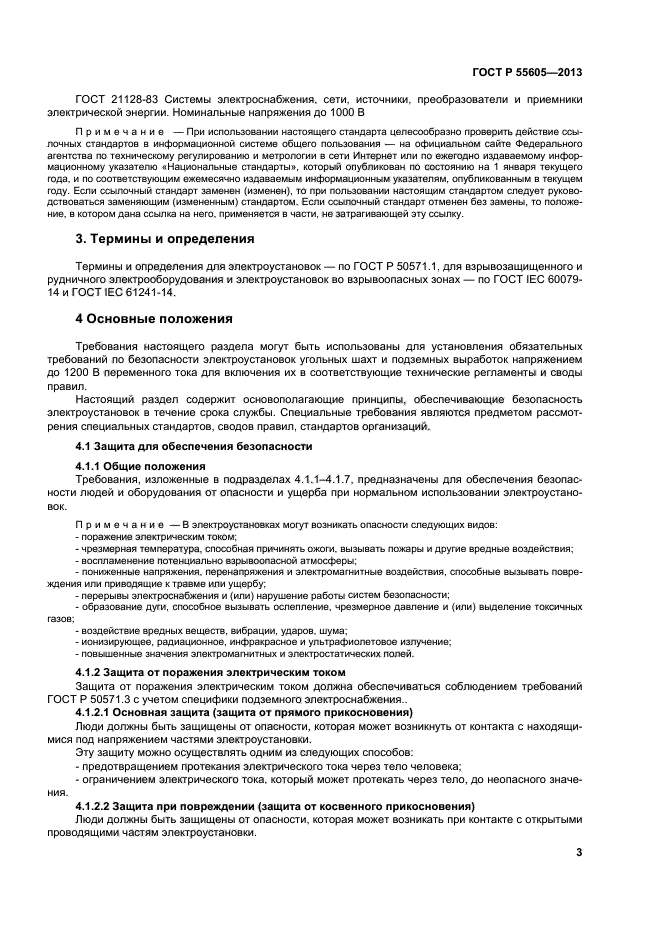

3. Термины н определенна
Теркины и определения для электроустанав ок — по ГОСТ Р 50571.1, для взрывозащищенного и рудничного электрооборудования и электроустановок во взрывоопасных зонах — по ГОСТ IEC 60079-14 и ГОСТ IEC 61241-14.
4 Основные положения
Требования настоящего раздела могут быть использованы для установления обязательных требований по безопасности электроустановок угольных шахт и подземных выработок напряжением до 1200 В переменного тока для включения их в соответствующие технические регламенты и своды правил.
Настоящий раздел содержит основ от шагающие принципы обеспечивающие безопасность электроустановок в течение срока службы. Специальные требования являются предметом рассмотрения специальных стандартов, сводов правил, стандартов организаций
4.1 Защита для обеспечения безопасности
4.1.1 Общие положения
Требования, изложенные в подразделах 4.1.1 —4.1.7, предназначены для обеспечения безопасности людей и оборудования от опасности и ущерба при нормальном использовании электроустановок
Примечание -В электроустановках могут возникать опасности следующих видов:
— поражение электрггаским током,
— чрезмерная температура, способная причинять ожоги, вызывать пожары и другие вредные воздействия,
— воспламенен!* потенциально взрывоопасной атмосферы,
— пониженные напряжения, перенапряжения и электромагнитные воздействия; способные вызывать повреждения или приводящге к травме или ущербу,
— перерывы электроснабжения: и (или) нарушегае работы систем безопасности,
— образование дуги, сгисобное вызывать ослепление, чрезмерное давление и (или) выделение токсичных га-
— воздействие вредных веществ, вибрации, ударов, шума,
4
ГОСТ Р 55605-2013
— ионизирующее, радиационное, инфракрасное и ультрафиолетовое излучение,
— повышенные значения электромагнитных и электростатических полей
4.12 Защита от пор аження электр нческнм током
Защита от поражения электрическим током должна обеспечиваться соблюдением требований ГОСТ Р 50571.3 с учетом специфики подз емного электроснабжения..
4.1.2.1 Основная защита (защита от прямого прикосновения)
Люди должны бьиь защищены от опасности, которая может возникнуть от контакта с находящимися под напряжением частями электроустановки.
Эту защиту можно осуществлять одним из следующих способов:
— пред отвращением протекания электрического ток а через тело человека,
— ограничением электрического тока, который может протекать через тело, до неопасного значения
4.1.2.2 Защита при повреждении (защита от косвенного прикосновения)
Люди должны быть защищены от опасности, которая может возникать при контакте с открытыми пров одящими частям электроустановки
Эту защиту можно осуществить одним из следующих способов:
— пред отвращением протекания электрического тока, возникающего при повреждении, через тело человека;
— ограничением тока, возникающего при повреждении, который может протекать через тело человека, до неопасного значения,
— ограничением длительности протекания электрического тока, возникающего при повреждении, который может протекать через тело человека, до неопасного промежутка времени (автоматическое отключение питания).

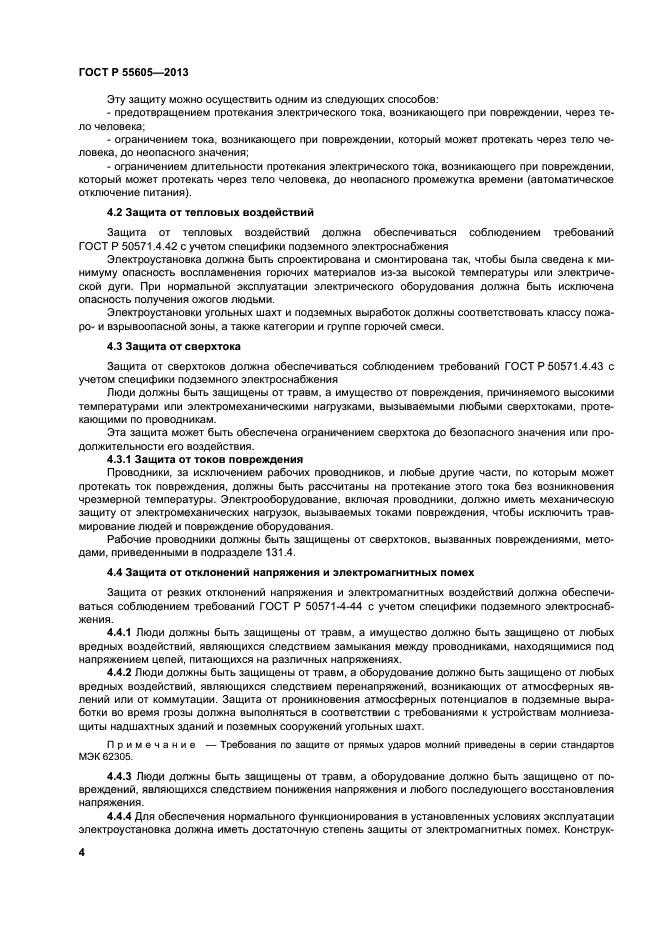

42 Защита от тепловых воздействии
Защита от тепловых воздействий должна обеспечиваться соблюдением требований ГОСТ Р 50571.4.42 с учетом специфики подземного электроснабжения
Электроустановка должна быть спроектирована и смонтирована так, чтобы была сведена к минимуму опасность воспламенения горючих материалов из-за высокой температуры или электрической дуги. При нормальной эксплуатации электрического оборудования должна быть исключена опасность получения ожогов людьми.
Электроустановки угольных шахт и подземных выработок должны соответствовать классу пожаро- и взрывоопасной з аны, а также категории и группе горючей смеси.
5
ГОСТ Р 55605-2013
43 Защита от сверхтока
Защита от сверхтаков должна обеспечиваться соблюдением требований ГОСТ Р 50571.4.43 с учетом специфики подземного электроснабжения
Люди должны бьпь защищены от травм а имущество от повреждения, причиняемого высокими температурами или электромеханическими нагрузками, вызываемыми любыми сверхтоками, протекающими по проводникам
Эта защита может бьпь обеспечена ограничением сверх тока до безопасного значения или продолжительности его воздействия
43.1 Защита от токов повреждения
Проводники, за исключением рабочих проводников, и любые другие части, по которым может протекать так повреждения, должны бьпь рассчитаны на протекание этого тока без возникновения чрезмерной температуры. Электрооборудование, включая проводники, должно иметь механическую защиту от электромеханических нагрузок, вызываемых токами повреждения, чтобы исключить травмирование людей и повреждение оборудования
Рабочие проводники должны бьпь защищены от сверх токов, вызванных повреждениями, методами, приведенными в подразделе 131.4.
4.4 Защита от отклонений напряжения и электр омагннтных помех
Защита от резких отклонений напряжения и электромагнитных воздействий должна обеспечиваться соблюдением требований ГОСТ Р 50571-4-44 с учетом специфики подземного электроснабжения.
4.4.1 Люди должны быть защищены от травм а имущество должно быть защищено от любых вредных воздействий, являющихся следствием замыкания между проводниками, находящимися под напряжением цепей, питающих ся на различных напряжениях.
4.4.2 Люди должны быть защищены от травм а оборудование должно бьпь защищено от любых вредных воздействий, являющихся следствием перенапряжений, возникающих от атмосферных явлений или от коммутации Защита от проникновения атмосферных потенциалов в подземные выработки во время грозы должна выполняться в соответствии с требованиями к устройствам молниезащиты надшахтных зданий и поземных сооружений угольных шахт.
Примечание — Требования: по защите от прямых ударов молний приведены в серии стандартов МЭК 62305.
4.43 Люди должны быть защищены от травм а оборудование должно бьпь защищено от повреждений, являющихся следствием понижения напряжения и любого последующего восстановления напряжения
6
ГОСТ Р 55605-2013
4.4.4 Для обеспечения нормального функционирования в установленных условиях эксплуатации электроустановка должна иметь достаточную степень защиты от электромагнитных помех. Конструкция электроустановки должна учитывать предполагаемые электромагнитные излучения, генерируемые электроустановкой или установленным в ней электрооборудованием, которые должны быть приемлемыми для электроприемников, используемых в электроустановке или присоединенные к ней.
4.4.5 Защита от перерывов электр о снабжения
Если существует опасность травмирования людей или повреждения оборудования в случае перерывов электроснабжения, должны бьпь предприняты соответствующие меры предосторожности в электроустановке или для установленного оборудования

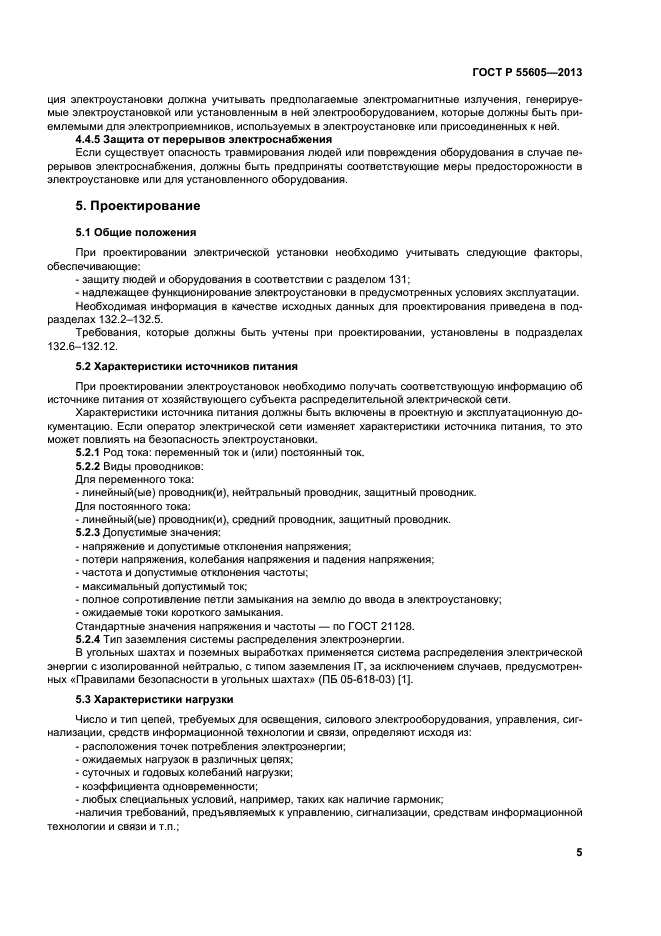

5. Проектирование
5.1 Общие положения
При проектировании электрической установки необходимо учитывать следующие факторы, обеспечивающие:
— защиту люд ей и оборудав ания в соответствии с разделом 131;
— надлежащее функционирование электроустановки в предусмотренных условиях эксплуатации
Необходимая информация в качестве исходных данных для проектирования приведена в подразделах 132.2-132.5.
Требования, которые должны бьпь учтены при проектировании, установлены в подразделах 132.6-132.12.
52 Характеристики источников питания
При проектировании электроустановок необходимо получать соответствующую информацию об источнике питания от х озяйствующего субъекта распределительной электрической сети.
Характеристики источника питания должны быть включены в проектную и эксплуатационную документацию. Если оператор электрической сети изменяет характеристики источника питания, то это может повлиять на безопасность электроустановки.
5.2.1 Род тока переменный ток и (или) постоянный ток.
522 В иды проводников:
Для переменного тока:
— линейный(ые) проводники), нейтральный проводник, защитный проводник.
7
ГОСТ Р 55605-2013
Для постоянного тока:
— линейный(ые) проводники), средний проводник, защитный проводник.
523 Допустимые значения:
— напряжение и допустимые отклонения напряжения,
— потери напряжения, колебания напряжения и падения напряжения,
— частота и допустимые отклонения частоты,
— максимальный допустимый ток,
— полное сопротивление петли замыкания на землю до ввода в электроустановку;
— ожидаемые токи короткого замыкания.
Стандартные значения напряжения и частоты — по ГОСТ 21128.
5.2.4 Тип заземления системы распределения электроэнергии.
В угольных шахтах и поземных выработках применяется система распределения электрической энергии с изолированной нейтралью, с типом заземления IT, за исключением случаев, предусмотренных «Правилами безопасностив угольных шахтах» (ПБ 05-618-03) [1].
53 Характеристики нагрузки
Число и тип цепей, требуемых для освещения, силового электрооборудования, управления, сигнализации, средств информационной технологии и связи, определяют исходя из:
— расположения точек потребления электроэнергии,
— ожидаемых нагрузок в различных цепях;
— суточных и годовых колебаний нагрузки,
— коэффициента одновременности;
— любых специальных условий, например, таких как наличие гармоник,
-наличия требований, предъявляемых к управлению, сигнализации, средствам информационной технологии и связи и т.п.;
— ожидаемой нагрузки в будущем если она указана

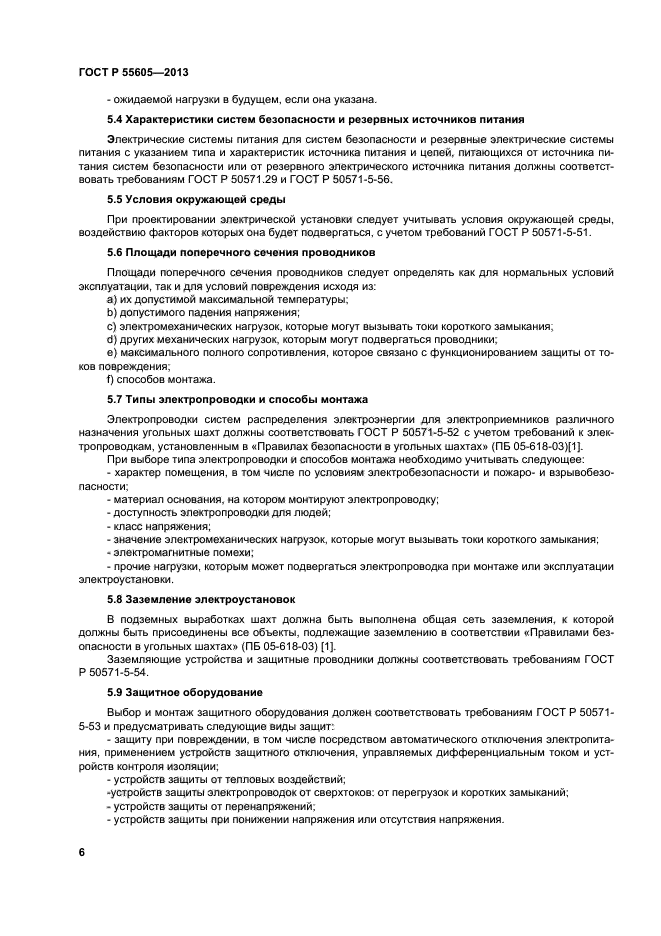

54 Характеристики систем безопасности и резер виых источников питания
Электрические системы питания для систем безопасности и резервные электрические системы питания с указанием типа и характеристик источника питания и цепей, питающихся от источника питания систем безопасности или от резервного электрического источника питания должны соответствовать требованиям ГОСТ Р 50571.29 и ГОСТ Р 50571-5-56.
ГОСТ Р 55605-2013
5.5 Условия окружающей среды
При проектировании электрической установки следует учитывать условия окружающей среды, воздействию факторов которых она будет подвергаться, с учетом требований ГОСТ Р 50571-5-51.
5.6 Площади поперечного сечения проводников
Площади поперечного сечения проводников следует определять как для нормальных условий эксплуатации, таки для условий повреждения исходя из:
a) их допустимой максимальной температуры,
b) допустимого падения напряжения,
c) электромеханических нагрузок, которые магуг вызывать токи короткого замыкания,
ф других механических нагрузок, которым могут подвергаться проводники,
e) максимального полного сопротивления, которое связано с функционированием защиты от токов повреждения,
f) способов монтажа.
5.7 Типы электр о про водки н способы монтажа
Электропроводки систем распределения электроэнергии для электроприемникав различного назначения угольных шахт должны соответствовать ГОСТ Р 50571-5-52 с учетом требований к электропроводкам; установленным в «Правилах безопасности в угольных шахтах» (ПБ 05-618-03) [1].
При выборе типа электропроводки и способов монтажа необходимо учитывать следую-
— характер помещения, в том числе по условиям электро без опасности и пожаро- и взрыво-без опасности,
— материал основания, некотором монтируют электропроводку,
— доступность электропроводки для людей;
— класс напряжения,
— значение электромеханических нагрузок, которые могут вызывать токи короткого замыкания,
— электромагнитные помехи;
— прочие нагрузки, которым может подвергаться электропроводка при монтаже или эксплуатации электроустановки.
5.8 Заземление электроустановок
В подземных выработках шахт должна бьпь выполнена общая сеть заземления, к которой должны бьпь присоединены все объекты, подлежащие заземлению в соответствии «Правилами безопасности в угольных шахтах» (ПБ 05-618-03) [1].
ГОСТ Р 55605-2013
Заземляющие устройства и защитные проводники должны соответствовать требованиям ГОСТ Р 50571-5-54.
55 Защитное оборудование
Выбор и монтаж защитного оборудования должен соответствовать требованиям ГОСТ Р 50571-5-53 и предусматрив ать следующие виды защит:
— защиту при повреждении, в том числе посредством автоматического отключения электропитания, применением устройств защитного отключения, управляемых дифференциальным токоми устройств контроля изоляции,
— устройств защиты от тепловых воздействий;
-устройств защиты электропроводок от сверхтоков: от перегрузок и коротких замыканий,
— устройств защиты от перенапряжений,
— устройств защиты при понижении напряжения или отсутствия напряжения

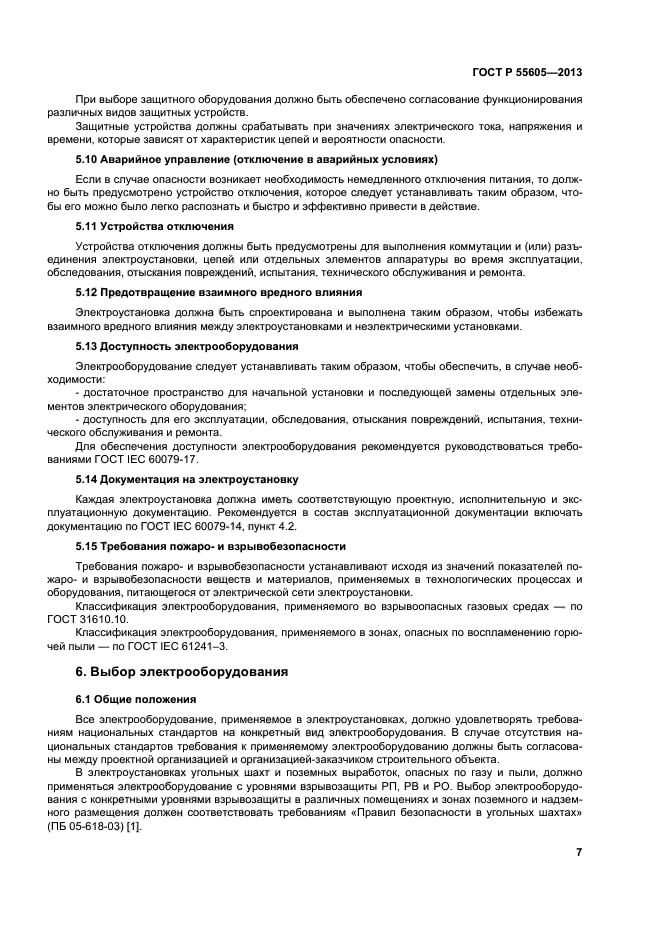

При выборе защитного оборудования должно быть обеспечено согласование функционирования различных видов защитных устройств.
Защитные устройства должны срабатывать при значениях электрического тока, напряжения и времени, которые зависят от х ар акт ери стик цеп ей и вероятности опасности
5.10 Аварийное управление (отключение в аварийных условиях)
Если в случае опасности возникает необходимость немедленного отключения питания, то должно бьпь предусмотрено устройство отключения, которое следует устанавливать таким образом чтобы его можно было легко распознать и быстро и эффективно привести в действие.
5.11 Устройства отключения
У стройства отключения должны бьпь предусмотрены для выполнения коммутации и (или) разъединения электроустановки, цепей или отдельных элементов аппаратуры во время эксплуатации, обследования, отыскания повреждений, испытания, технического обслуживания и ремонта.
5.12 Предотвращение взаимного вредного влияния
Электроустановка должна бьпь спроектирована и выполнена таким образом, чтобы избежать взаимного вредного влияния между электроустановками и неэлектрическими установками.
5.13 Доступность электрооборудования
Электрооборудование следует устанавливать таким образом, чтобы обеспечить, в случае необходимости:
— достаточное пространство для начальной установки и последующей замены отдельных элементов электрического оборудования,
10
ГОСТ Р 55605-2013
— доступность для его эксплуатации, обследования, отыскания повреждений, испытания, технического обслуживания и ремонта.
Для обеспечения доступности электрооборудования рекомендуется руководствоваться требованиями ГОСТ IE С 60079-17.
5.14 Документация на электроустановку
Каждая электроустановка должна иметь соответствующую проектную, исполнительную и эксплуатационную документацию. Рекомендуется в состав эксплуатационной документации включать документацию по ГОСТ IEC 60079-14, пункт 4.2.
5.15 Требования пожаро- н взр ывобезопасности
Требования паж ар о- и взрыв об ез опасности устанавливают исходя из значений показателей пожаро- и взрыв о без опасности веществ и материалов, применяемых в технологических процессах и оборудования, питающегося от электрической сети электроустановки.
Классификация электрооборудования, применяемого во взрывоопасных газовых средах -по ГОСТ 31610.10.
Классификация электрооборудования, применяемого в зонах, опасных по воспламенению горючей пыли — по ГОСТ IEC 61241 -3.
6. Выбор электрооборудования
6.1 Общие положения
Все электрооборудование, применяемое в электроустановках, должно удовлетворять требованиям национальных стандартов на конкретный вид электрооборудования. В случае отсутствия национальных стандартов требования к применяемому электрооборудованию должны бьпь согласованы между проектной организацией и организацией-заказчик ом строительного объекта
В электроустановках угольных шахт и поземных выработок, опасных по газу и пыли, должно применяться электрооборудование с уровнями взрывозащиты РП, РВ и РО. Выбор электрооборудования с конкретными уровнями взрывозащиты в различных помещениях и зонах поземного и надземного размещения должен соответствовать требованиям «Правил безопасности в угольных шахтах» (ПБ 05-618-03) [1].

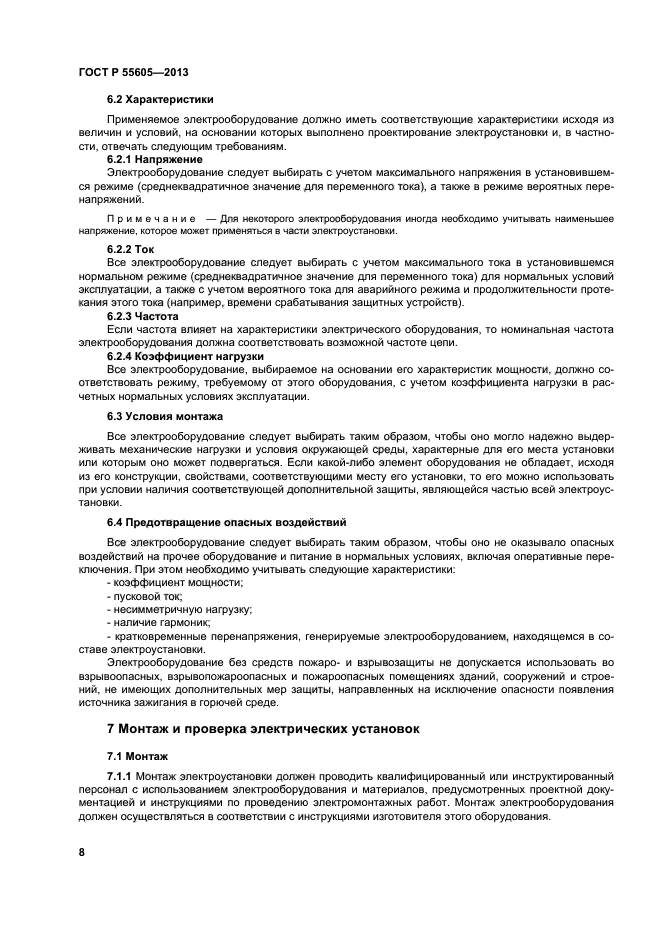

62 Характеристики
Применяемое электрооборудование должно иметь соответствующие характеристики исходя из величин и условий, на основании которых выполнено проектирование электроустановки и, в частности, отвечать следующим требованиям
11
ГОСТ Р 55605-2013
6.2.1 Напряжение
Электрооборудование следует выбирать с учетом максимального напряжения в установившемся режиме (среднеквадратичное значение для переменного така), а также в режиме вероятных перенапряжений.
Примечание — Для некоторого электрооборудования иногда необходимо учитывать наименьшее напряжение, которое может применяться в части электроустановки
622 Ток
Все электрооборудование следует выбирать с учетом максимального такав установившемся нормальном режиме (среднеквадратичное значение для переменного тока) для нормальных условий эксплуатации, а также с учетом вероятного тока для аварийного режима и продолжительности протекания этот о тока (например, времени срабатывания защитных устройств).
623 Частота
Если частота влияет на характеристики электрического оборудования, то номинальная частота электрооборудования должна соответствовать возможной частоте цепи.
62А Коэффициент нагрузки
Все электрооборудование, выбираемое на основании его характеристик мощности, должно соответствовать режиму, требуемому от этого оборудования, с учетом коэффициента нагрузки в расчетных нормальных условиях эксплуатации.
63 Условия монтажа
Все электрооборудование следует выбирать таким образом чтобы оно могло надежно выдерживать механические нагрузки и условия окружающей среды, характерные для его места установки или которым оно может подвергаться. Если какой-либо элемент оборудования не обладает, исходя из его конструкции, свойствами, соответствующими месту его установки, то его можно использовать при условии наличия соответствующей дополнительной защиты, являющейся частью всей электроустановки.
6.4 Предотвр ащенне опасных воздействии
Все электрооборудование следует выбирать таким образом чтобы оно не оказывало опасных воздействий на прочее оборудование и питание в нормальных условиях, включая оперативные переключения. При этом необходимо учитывать следующие характеристики:
— коэффициент мощности;
12
ГОСТ Р 55605-2013
— пусковой ток;
— несимметричную нагрузку,
— наличие гармоник,
— кратковременные перенапряжения, генерируемые электрооборудованием находящемся в составе электроустановки.
Электрооборудование без средств пожар о- и взрывозащиты не допускается использовать во взрывоопасных, взрывопожароопасных и пожароопасных помещениях зданий, сооружений и строений, не имеющих дополнительных мер защиты, направленных на исключение опасности появления источника зажигания в горючей среде.
7 Монтажи проверка электрических установок
7.1 Монтаж
7.1.1 Монтаж электроустановки должен проводить квалифицированный или инструктированный персонал с использованием электрооборудования и материалов, предусмотренных проектной документацией и инструкциями по проведению электромонтажных работ. Монтаж электрооборудования должен осуществляться в соответствии с инструкциями изготовителя этого оборудования

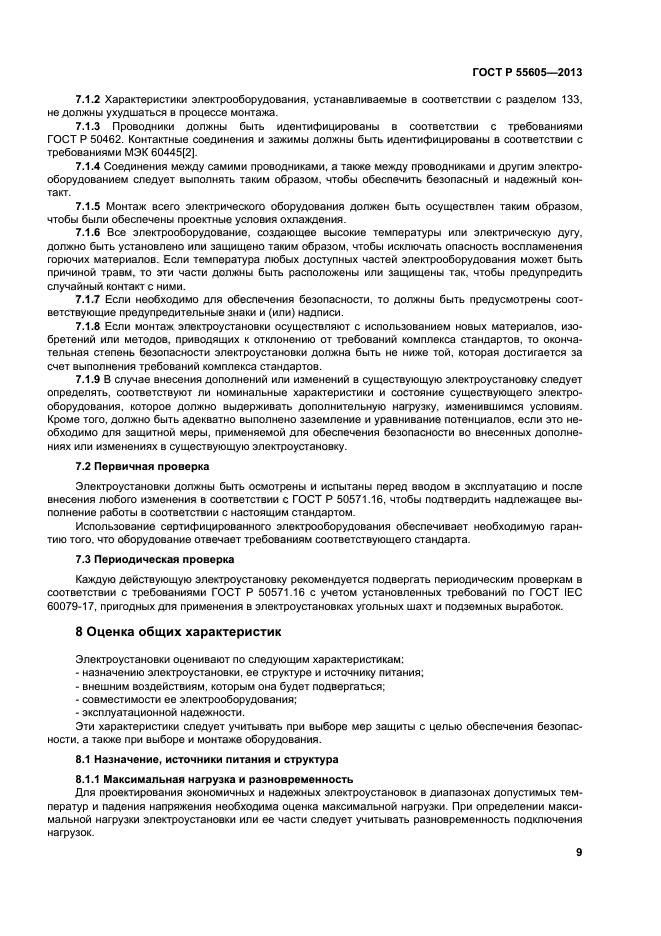

7.1.2 Х^эактеристики электрооборудования устанавливаемые в соответствии с разделом 133, не должны ухудшаться в процессе монтажа.
7.1.3 Проводники должны бьпь идентифицированы в соответствии с требованиями ГОСТ Р 50462. Контактные соединения и зажимы должны бьпь идентифицированы в соответствии с требованиями МЭК 60445 [2].
7.1.4 Соединения между самими проводниками, а также между проводниками и другим электрооборудованием следует выполнять таким образом, чтобы обеспечить безопасный и надежный контакт.
7.1.5 Монтаж всего электрического оборудования должен быть осуществлен таким образом чтобы были обеспечены проектные условия охлаждения
7.1.6 Все электрооборудование, создающее высокие температуры или электрическую дугу, должно быть установлено или защищено таким образом, чтобы исключать опасность воспламенения горючих материалов. Если температура любых доступных частей электрооборудования может бьпь причиной травм то эти части должны быть расположены или защищены так, чтобы предупредить случайный контакт с ними
7.1.7 Если необходимо для обеспечения безопасности, то должны быть предусмотрены соответствующие предупредительные знаки и (или) надписи.
13
ГОСТ Р 55605-2013

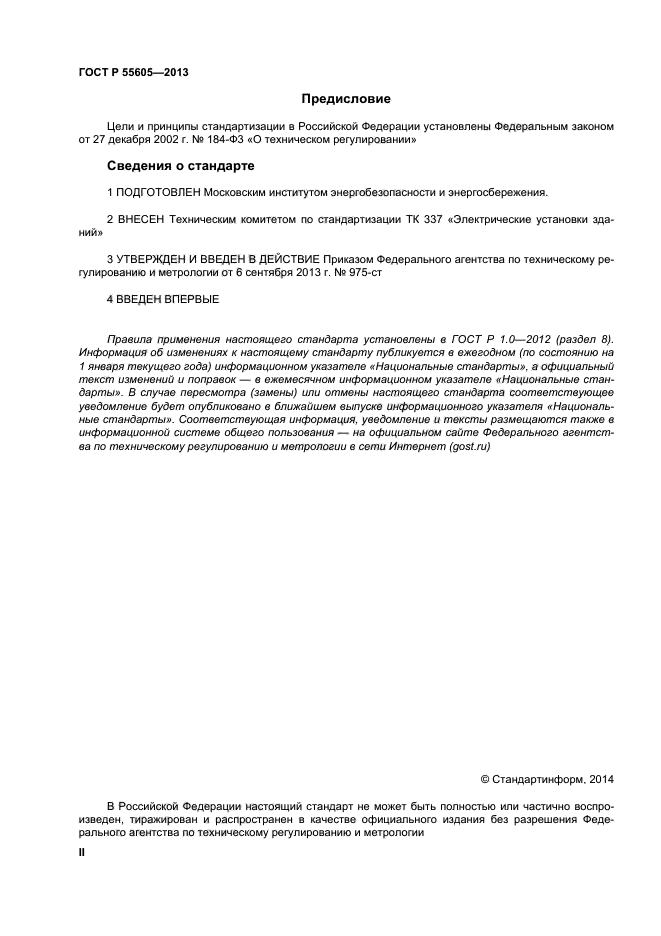

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»
Сведения о стандарте
1 П ОДГО ТОВ ЛЕН М о сков ским институт ом эн ерг об ез опасно сти и энерго с бер ежения.
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электрические установки зданий»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническое регулированию и метрологии от б сентября 2013 г № 975-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном ( по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты». а текст из-мененш и погравок — в ежемесячном указателе
О Стандартинформ, 2013
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ Р 55605-2013
7.1.8 Если монтаж электроустановки осуществляют с использованием новых материалов, изобретений или методов, приводящих к отклонению от требований комплекса стандартов, то окончательная степень безопасности электроустановки должна быть не ниже той, которая достигается за счет выполнения требований комплекса стандартов.
7.1.9 В случае внесения дополнений или изменений в существующую электроустановку следует определять, соответствуют ли номинальные характеристики и состояние существующего электрооборудования, которое должно выдерживать дополнительную нагрузку, изменившимся условиям. Кроме того, должно бьпь адекватно вьталнено заземление и уравнивание потенциалов, если это необходимо для защитной меры, применяемой для обеспечения безопасности во внесенных дополнениях или изменениях в существующую электроустановку
12 Первичная проверка
Электроустановки должны бьпь осмотрены и испытаны перед вводом в эксплуатацию и после внесения любого изменения в соответствии с ГОСТ Р 50571.16, чтобы подтвердить надлежащее выполнение работы в соответствии с настоящим стандартом
Использование сертифицированного электрооборудования обеспечивает необходимую гарантию того, что оборудование отвечает требованиям соответствующего стандарта.
73 Периодическая проверка
Каждую действующую электроустановку рекомендуется подвергать периодическим проверкам в соответствии с требованиями ГОСТ Р 50571.16 с учетом установленных требований по ГОСТ IEC 60079-17, пригодных для применения в электроустановках угольных шахт и подземных выработок.
8 Оценка общих характеристик
Электроустановки оценивают по следующим характеристикам:
— назначению электроустановки, ее структуре и источнику питания,
— внешним воздействиям, которым она будет подвергаться,
— совместимости ее электрооборудования,
— эксплуатационной надежности.
Эти характеристики следует учитывать при выборе мер защиты с целью обеспечения безопасности, а также при выборе и монтаже оборудования
14
ГОСТ Р 55605-2013
8.1 Назначение, источникн питания и структура
8.1.1 Максимальная нагрузка и разновременность
Для проектирования экономичных и надежных электроустановок в диапазонах допустимых температур и падения напряжения необходима оценка максимальной нагрузки При определении максимальной нагрузки электроустановки или ее части следует учитывать разновременность подключения нагрузок.

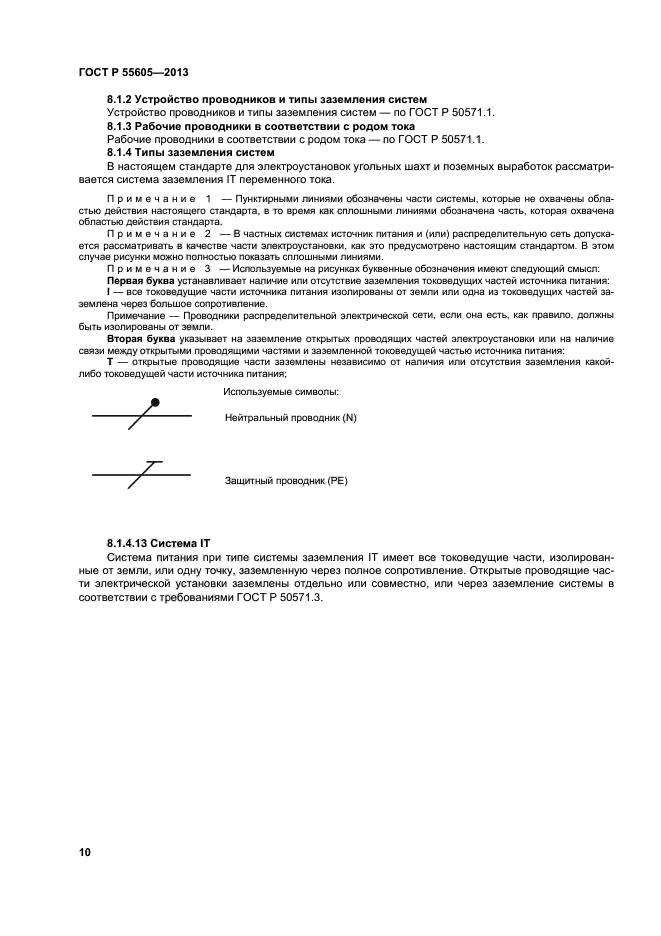

8.1.2 Устройство проводников и типы заземления систем
У стройство проводников и типы заземления систем-по ГОСТ Р 50571.1.
8.13 Рабочие проводники в соответствии с родом тока
Рабочие проводники в соответствии с родом тока — по ГОСТ Р 50571.1.
8.1.4 Типы заземления систем
В настоящем стандарте для электроустановок угольных шахт и поземных выработок рассматривается система заземления IT переменного тока
Примечание 1 — Пунктирными пиккш! сбозкачены части с1стемы, которые » охвачены областью действия настоящего стандарта, в то время как сплошными линиями обозначена часть, которая охвачена областью действия стандарта
Примечание 2 — В частных сгстемах хсточких питания и (или) распределительную сеть допекается рассматривать в качестве части электроуттанэвки, как это предусмотрено настоящим стандартом В этом случае рисунки можно полностью показать сплошными линиями
Применение 3 -Используемые ка рисунках буквенные обозначения 1(меют следующий смысл:
Первая буква устанавливает наличие или отсутствие заземления токоведущих частей источника питания:
I — все токоведущие части источника питания изолированы от земли или одна из токоведущих част ей заземлена через большое сопротивление.
Примечание — Проводники распределительной электрической сети, если она есть, как правило, должны быть изолированы от земли
Вторая буква указывает на заземление открьпых проводящих частей электроустановки или на наличие связи между открытыми проводящими частями и заземленной токоведущей частью источника питания
Т — открытые проводящие части заземлены независимо от наличия или отсутствия заземления какой-либо таков едущей части источника питания;
Используемые символы:
z:
Защитный проводник (РЕ)
15
ГОСТ Р 55605-2013
8.1.4.13 Система IT
Система питания при типе системы заземления IT имеет все токоведущие части, изолированные от земли, или одну точку, заземленную через полное сопротивление Открьпые проводящие части электрической установки заземлены отдельно или совместно, или через заземление системы в соответствии с требованиями ГОСТ Р 50571.3.
1 — заземление источника питания, 2 — защитное заземление системы, 3 — полное сопротивление, 4; 5 — открытые проводящие части, 6′ — источник питания, 7 — распределительная сеть (при ее наличии), S — электроустановка, 9 — защитное заземление в электроустановке
!/ Система может бьпь присоединена к земле через большое полное сопротивление. Это присоединение может быть осуществлено, например, в нейтральной точке, искусственной нейтральной точке или на линейном проводнике.
Нейтральный проводник может бьпь или может отсутствовать в системе Примерки*
1 В электроустановке допускается дополнительное заземление защитного проводника (РЕ)
2. Защитное заземление в электроустановке может быть предусмотрено или как альтернатива защитному заземлению системы, или в качестве дополннтельнэй меры предосторожности Нет необходимости, чтобы это заземление находилось ка в воде в электроустановку

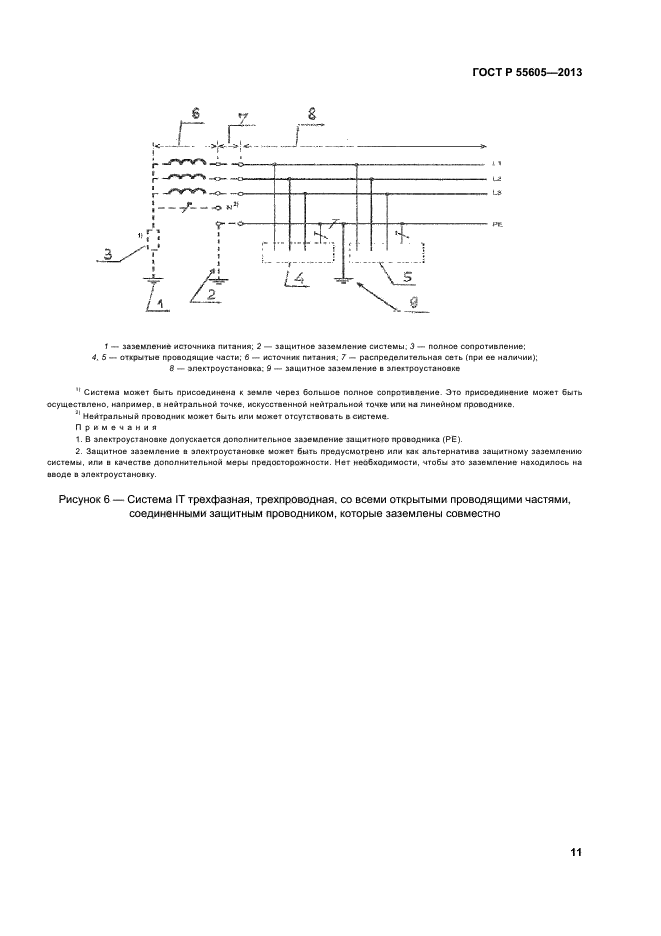

Рисунок б — Система IT трехфазная, трехпр о водная, со всеми открытыми проводящими частями,соединенными защитным проводником,которые заземлены совместно
16
1 — заземление источника питания, 2 — защитное заземление в электроустановке, 3 -полное сопротивление, 4 — открьпые проводящие части; 5 — источник питания, 5 — распределительная сеть (при ее наличии), 7-электроустановка.
* Система макет бьпь присоединена к земле через большое полное сопротивление. Нейтральный проводник может бьпь или может отсутствовать в системе.
ГОСТ Р 55605-2013
6
XI
Примечание — В электроустановке может быть предусмотрено дополнительное заземление защитного проводника (РЕ).

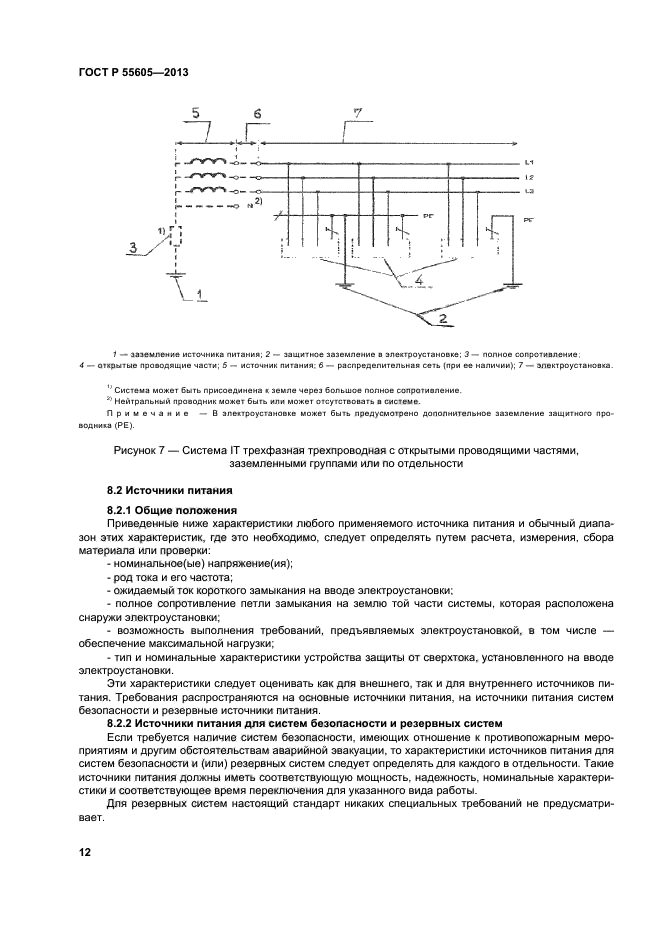

Рисунок 7 — Система IT трехфазная трехпроводная с открытыми проводящими частями, заземленными группами или по отдельности
17
ГОСТ Р 55605-2013
8.2 Источники питания
8.2.1 Общие положения
Приведенные ниже характеристики любого применяемого источника питания и обычный диапазон этих характеристик, где это необходимо, следует определять путем расчета, измерения, сбора материала или проверки:
— номинальное(ые) напряжение(ия),
— род тока и его частота,
— ожидаемый ток короткого замыкания на вводе электроустановки,
— полное сопротивление петли замыкания на землю той части системы, которая расположена снаружи электроустановки;
— возможность выполнения требований, предъявляемых электроустановкой, в том числе -обеспечение максимальной нагрузки,
— тип и номинальные характеристики устройства защиты от сверх тока, установленного на вводе электроустановки.
Эти характеристики следует оценивать как для внешнего, так и для внутреннего источников питания Требования распространяются на основные источники питания, на источники питания систем безопасности и резервные источники питания
822 Источники питания для систем безопасности и резервных систем
Если требуется наличие систем безопасности, имеющих отношение к противопожарным мероприятиям и другим обстоятельствам аварийной эвакуации, то характеристики источников питания для систем безопасности и (или) резервных систем следует определять для каждого в отдельности. Такие источники питания должны иметь соответствующую мощность, надежность, номинальные характеристики и соответствующее время переключения для указанного вида рабо-
Для резервных систем настоящий стандарт никаких специальных требований не предусматривает.

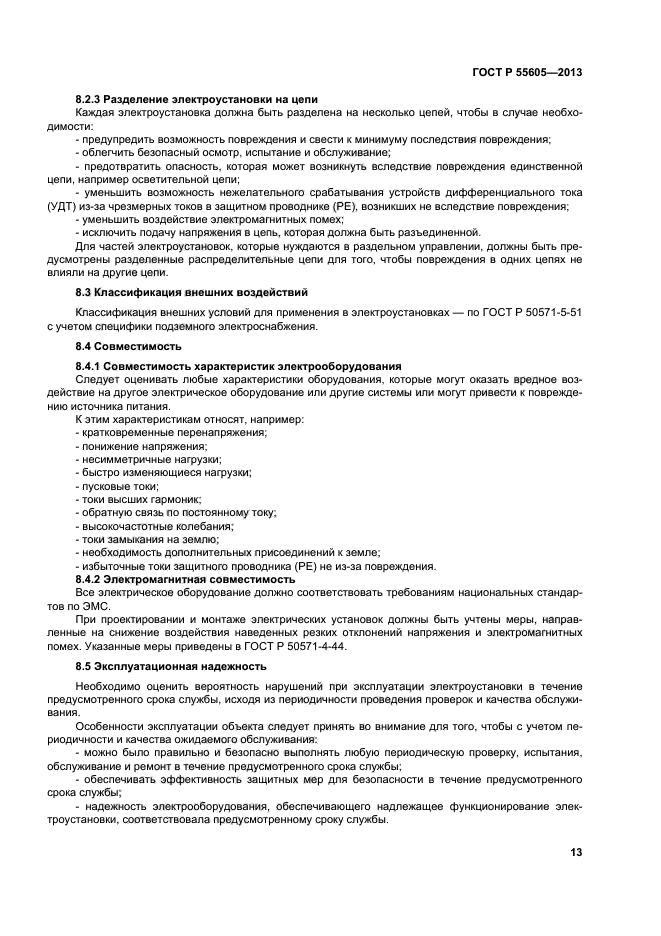

823 Разделение электроустановки на цепн
Каждая электроустановка должна быть разделена на несколько цепей, чтобы в случае необходимости:
— предупредить возможность повреждения и свести к минимуму последствия поврежде-
— облегчить безопасный осмотр, испытание и обслуживание,
18
ГОСТ Р 55605-2013
— предотвратить опасность, которая может возникнуть вследствие повреждения единственной цепи, например осветительной цепи,
— уменьшить возможность нежелательного срабатывания устройств дифференциального така (УДТ) из-за чрезмерных токов в защитном проводнике (РЕ), возникших не вследствие повреждения,
— уменьшить воздействие электр омагнитньк помех,
— исключить по дачу напряжения в цепь, которая должна бьпь разъединенной.
Для частей электроустановок, которые нуждаются в раздельном управлении, должны бьпь предусмотрены разделенные распределительные цепи для того, чтобы повреждения в одних цепях не влияли на другие цепи.
83 Классификация внешних воздействий
Классификация внешних условий для применения в электроустановках — по ГОСТ Р 50571-5-51 с учетом специфики подземного электроснабжения.
8.4 Совместимость
8.4.1 Совместимость характеристик электрооборудования
Следует оценивать любые характеристики оборудования, которые могут оказать вредное воздействие на другое электричес
