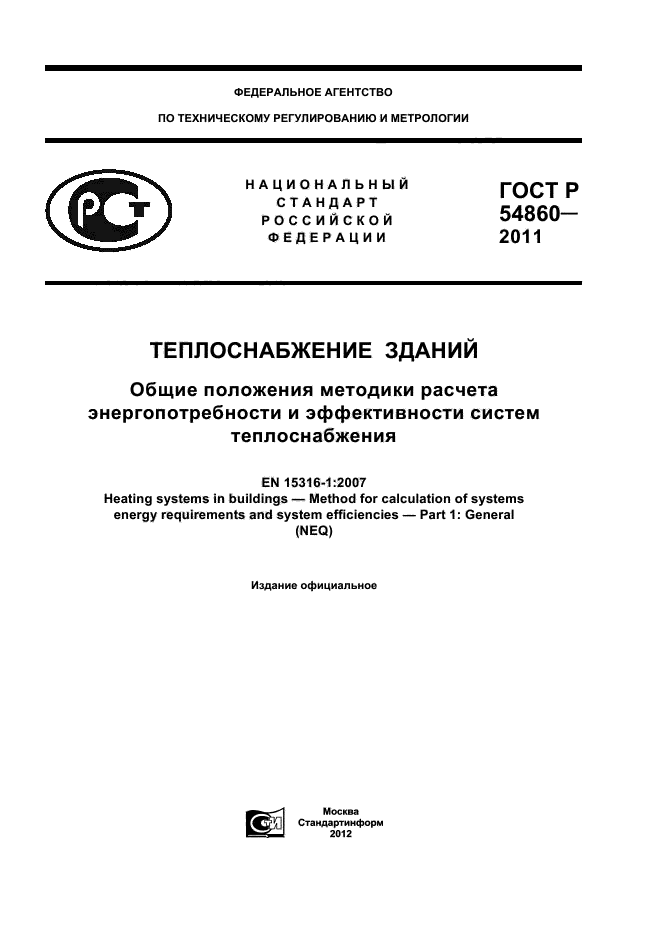

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ
ГОСТР
54860—
2011
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ
ТЕПЛОСНАБЖЕНИЕ ЗДАНИЙ
Общие положения методики расчета энергопотребности и эффективности систем теплоснабжения
EN 15316-1:2007
Heating systems in buildings — Method for calculation of systems energy requirements and system efficiencies — Part 1: General
(NEQ)
Издание официальное
|
Москва Стандартинформ 2012 |

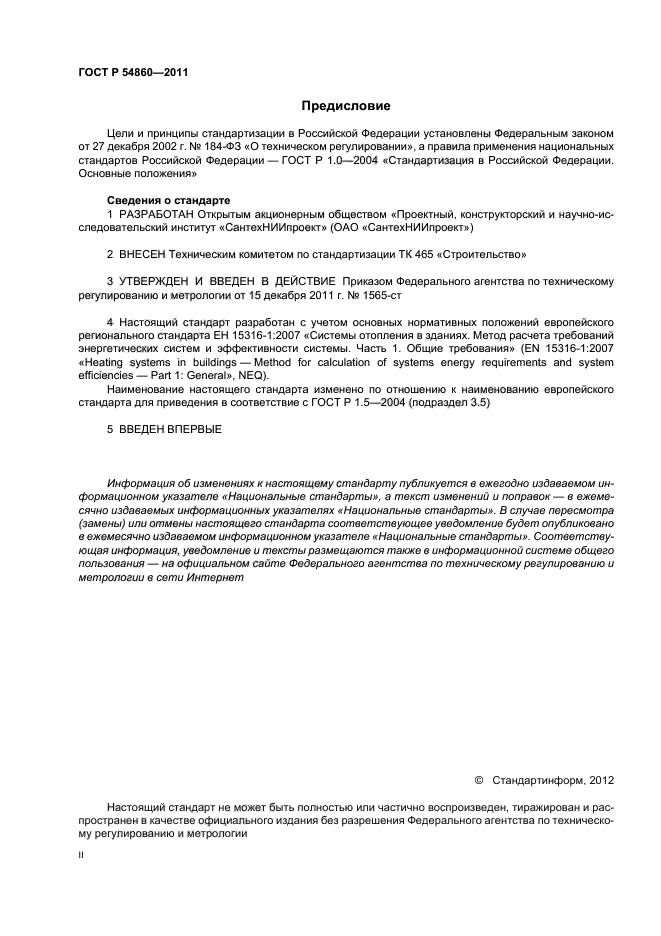

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом «Проектный, конструкторский и научно-исследовательский институт «СантехНИИпроект» (ОАО «СантехНИИпроект»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. № 1565-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта EH 15316-1:2007 «Системы отопления в зданиях. Метод расчета требований энергетических систем и эффективности системы. Часть 1. Общие требования» (EN 15316-1:2007 «Heating systems in buildings — Method for calculation of systems energy requirements and system efficiencies — Part 1: General», NEQ).
Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2012
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

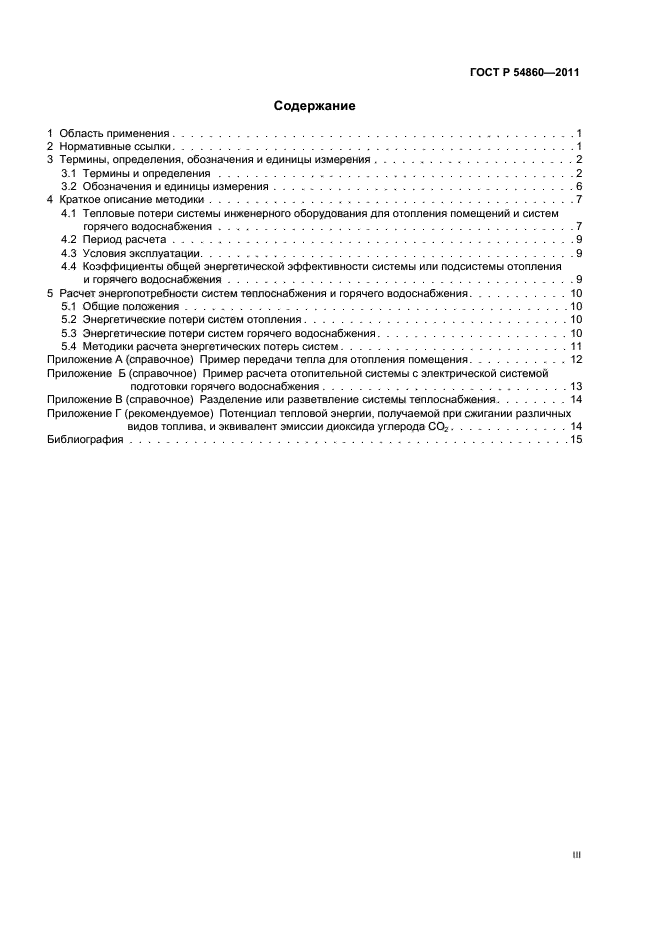

Содержание
1 Область применения……………………………………..1
2 Нормативные ссылки……………………………………..1
3 Термины, определения, обозначения и единицы измерения………………….2
3.1 Термины и определения…………………………………2
3.2 Обозначения и единицы измерения……………………………6
4 Краткое описание методики………………………………….7
4.1 Тепловые потери системы инженерного оборудования для отопления помещений и систем
горячего водоснабжения…………………………………7
4.2 Период расчета……………………………………..9
4.3 Условия эксплуатации…………………………………..9
4.4 Коэффициенты общей энергетической эффективности системы или подсистемы отопления
и горячего водоснабжения………………………………..9
5 Расчет энергопотребности систем теплоснабжения и горячего водоснабжения………..10
5.1 Общие положения……………………………………10
5.2 Энергетические потери систем отопления………………………..10
5.3 Энергетические потери систем горячего водоснабжения…………………10
5.4 Методики расчета энергетических потерь систем…………………….11
Приложение А (справочное) Пример передачи тепла для отопления помещения………..12
Приложение Б (справочное) Пример расчета отопительной системы с электрической системой
подготовки горячего водоснабжения………………………13
Приложение В (справочное) Разделение или разветвление системы теплоснабжения……..14
Приложение Г (рекомендуемое) Потенциал тепловой энергии, получаемой при сжигании различных
видов топлива, и эквивалент эмиссии диоксида углерода СО2………….14
Библиография…………………………………………15

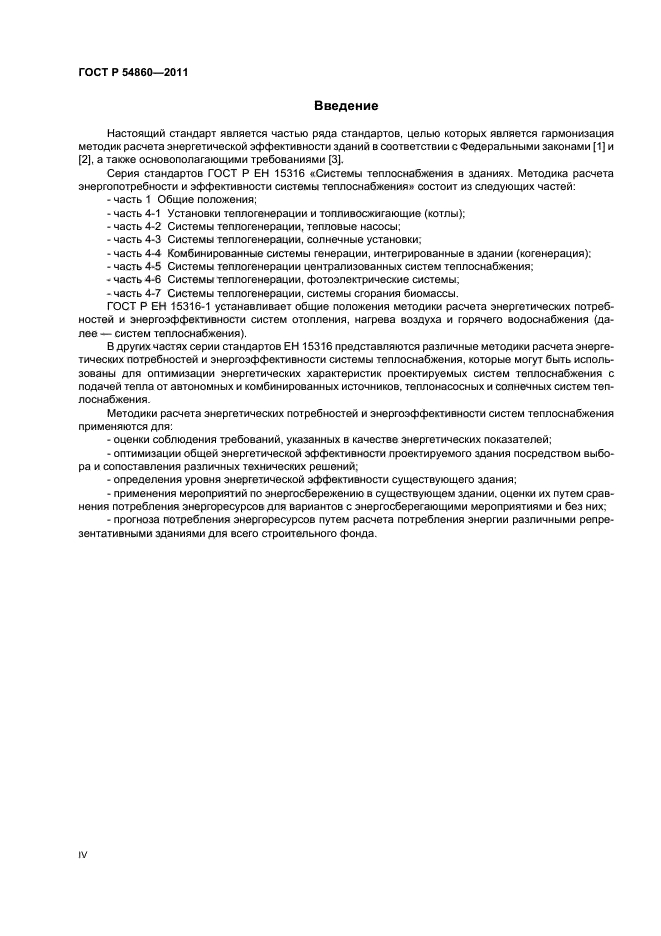

Введение
Настоящий стандарт является частью ряда стандартов, целью которых является гармонизация методик расчета энергетической эффективности зданий в соответствии с Федеральными законами [1] и [2], а также основополагающими требованиями [3].
Серия стандартов ГОСТ Р ЕН 15316 «Системы теплоснабжения в зданиях. Методика расчета энергопотребности и эффективности системы теплоснабжения» состоит из следующих частей:
— часть 1 Общие положения;
— часть 4-1 Установки теплогенерации и топливосжигающие (котлы);
— часть 4-2 Системы теплогенерации, тепловые насосы;
— часть 4-3 Системы теплогенерации, солнечные установки;
— часть 4-4 Комбинированные системы генерации, интегрированные в здании (когенерация);
— часть 4-5 Системы теплогенерации централизованных систем теплоснабжения;
— часть 4-6 Системы теплогенерации, фотоэлектрические системы;
— часть 4-7 Системы теплогенерации, системы сгорания биомассы.
ГОСТ Р ЕН 15316-1 устанавливает общие положения методики расчета энергетических потребностей и энергоэффективности систем отопления, нагрева воздуха и горячего водоснабжения (далее — систем теплоснабжения).
В других частях серии стандартов ЕН 15316 представляются различные методики расчета энергетических потребностей и энергоэффективности системы теплоснабжения, которые могут быть использованы для оптимизации энергетических характеристик проектируемых систем теплоснабжения с подачей тепла от автономных и комбинированных источников, теплонасосных и солнечных систем теплоснабжения.
Методики расчета энергетических потребностей и энергоэффективности систем теплоснабжения применяются для:
— оценки соблюдения требований, указанных в качестве энергетических показателей;
— оптимизации общей энергетической эффективности проектируемого здания посредством выбора и сопоставления различных технических решений;
— определения уровня энергетической эффективности существующего здания;
— применения мероприятий по энергосбережению в существующем здании, оценки их путем сравнения потребления энергоресурсов для вариантов с энергосберегающими мероприятиями и без них;
— прогноза потребления энергоресурсов путем расчета потребления энергии различными репрезентативными зданиями для всего строительного фонда.

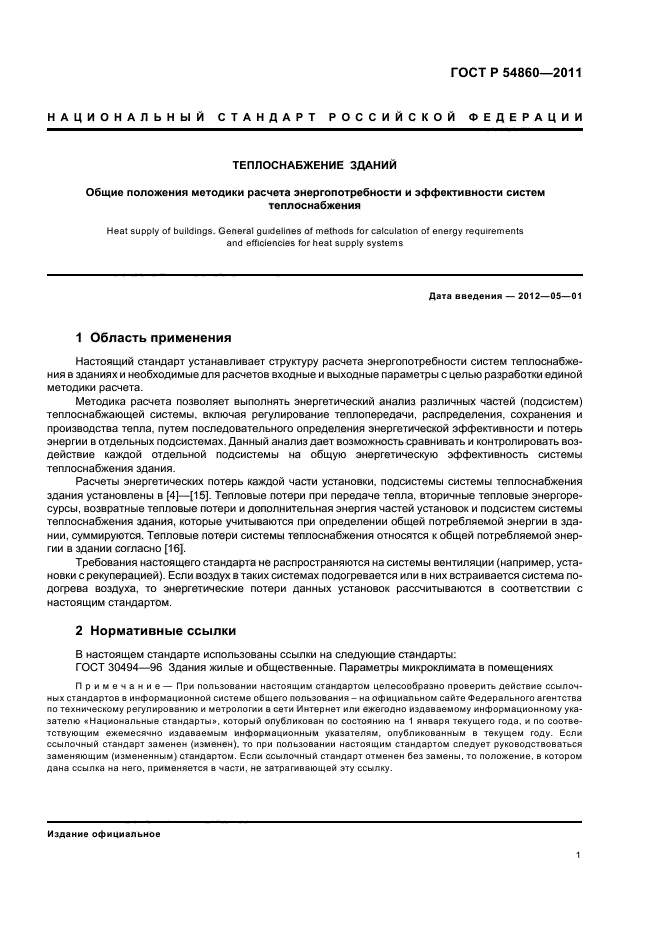

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕПЛОСНАБЖЕНИЕ ЗДАНИЙ Общие положения методики расчета энергопотребности и эффективности систем теплоснабжения
Heat supply of buildings. General guidelines of methods for calculation of energy requirements and efficiencies for heat supply systems
Дата введения —2012—05—01
1 Область применения
Настоящий стандарт устанавливает структуру расчета энергопотребности систем теплоснабжения в зданиях и необходимые для расчетов входные и выходные параметры с целью разработки единой методики расчета.
Методика расчета позволяет выполнять энергетический анализ различных частей (подсистем) теплоснабжающей системы, включая регулирование теплопередачи, распределения, сохранения и производства тепла, путем последовательного определения энергетической эффективности и потерь энергии в отдельных подсистемах. Данный анализ дает возможность сравнивать и контролировать воздействие каждой отдельной подсистемы на общую энергетическую эффективность системы теплоснабжения здания.
Расчеты энергетических потерь каждой части установки, подсистемы системы теплоснабжения здания установлены в [4]—[15]. Тепловые потери при передаче тепла, вторичные тепловые энергоресурсы, возвратные тепловые потери и дополнительная энергия частей установок и подсистем системы теплоснабжения здания, которые учитываются при определении общей потребляемой энергии в здании, суммируются. Тепловые потери системы теплоснабжения относятся к общей потребляемой энергии в здании согласно [16].
Требования настоящего стандарта не распространяются на системы вентиляции (например, установки с рекуперацией). Если воздух в таких системах подогревается или в них встраивается система подогрева воздуха, то энергетические потери данных установок рассчитываются в соответствии с настоящим стандартом.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 30494-96 Здания жилые и общественные. Параметры микроклимата в помещениях
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
Издание официальное

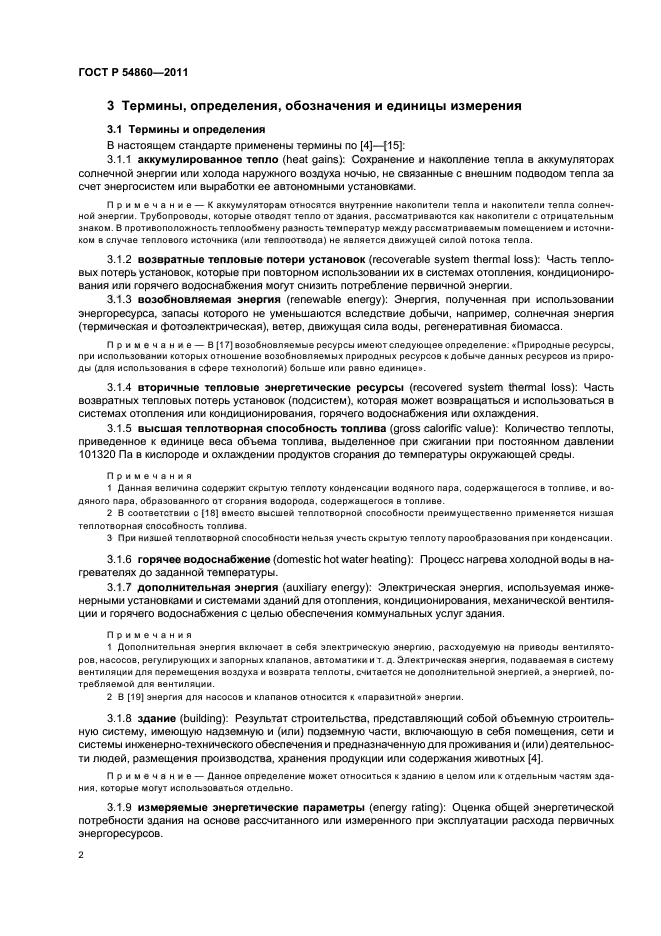

3 Термины, определения, обозначения и единицы измерения
3.1 Термины и определения
В настоящем стандарте применены термины по [4]—[15]:
3.1.1 аккумулированное тепло (heat gains): Сохранение и накопление тепла в аккумуляторах солнечной энергии или холода наружного воздуха ночью, не связанные с внешним подводом тепла за счет энергосистем или выработки ее автономными установками.
Примечание — К аккумуляторам относятся внутренние накопители тепла и накопители тепла солнечной энергии. Трубопроводы, которые отводят тепло от здания, рассматриваются как накопители с отрицательным знаком. В противоположность теплообмену разность температур между рассматриваемым помещением и источником в случае теплового источника (или теплоотвода) не является движущей силой потока тепла.
3.1.2 возвратные тепловые потери установок (recoverable system thermal loss): Часть тепловых потерь установок, которые при повторном использовании их в системах отопления, кондиционирования или горячего водоснабжения могут снизить потребление первичной энергии.
3.1.3 возобновляемая энергия (renewable energy): Энергия, полученная при использовании энергоресурса, запасы которого не уменьшаются вследствие добычи, например, солнечная энергия (термическая и фотоэлектрическая), ветер, движущая сила воды, регенеративная биомасса.
Примечание — В [17] возобновляемые ресурсы имеют следующее определение: «Природные ресурсы, при использовании которых отношение возобновляемых природных ресурсов к добыче данных ресурсов из природы (для использования в сфере технологий) больше или равно единице».
3.1.4 вторичные тепловые энергетические ресурсы (recovered system thermal loss): Часть возвратных тепловых потерь установок (подсистем), которая может возвращаться и использоваться в системах отопления или кондиционирования, горячего водоснабжения или охлаждения.
3.1.5 высшая теплотворная способность топлива (gross calorific value): Количество теплоты, приведенное к единице веса объема топлива, выделенное при сжигании при постоянном давлении 101320 Па в кислороде и охлаждении продуктов сгорания до температуры окружающей среды.
Примечания
1 Данная величина содержит скрытую теплоту конденсации водяного пара, содержащегося в топливе, и водяного пара, образованного от сгорания водорода, содержащегося в топливе.
2 В соответствии с [18] вместо высшей теплотворной способности преимущественно применяется низшая теплотворная способность топлива.
3 При низшей теплотворной способности нельзя учесть скрытую теплоту парообразования при конденсации.
3.1.6 горячее водоснабжение (domestic hot water heating): Процесс нагрева холодной воды в нагревателях до заданной температуры.
3.1.7 дополнительная энергия (auxiliary energy): Электрическая энергия, используемая инженерными установками и системами зданий для отопления, кондиционирования, механической вентиляции и горячего водоснабжения с целью обеспечения коммунальных услуг здания.
Примечания
1 Дополнительная энергия включает в себя электрическую энергию, расходуемую на приводы вентиляторов, насосов, регулирующих и запорных клапанов, автоматики и т. д. Электрическая энергия, подаваемая в систему вентиляции для перемещения воздуха и возврата теплоты, считается не дополнительной энергией, а энергией, потребляемой для вентиляции.
2 В [19] энергия для насосов и клапанов относится к «паразитной» энергии.
3.1.8 здание (building): Результат строительства, представляющий собой объемную строительную систему, имеющую надземную и (или) подземную части, включающую в себя помещения, сети и системы инженерно-технического обеспечения и предназначенную для проживания и (или) деятельности людей, размещения производства, хранения продукции или содержания животных [4].
Примечание — Данное определение может относиться к зданию в целом или к отдельным частям здания, которые могут использоваться отдельно.
3.1.9 измеряемые энергетические параметры (energy rating): Оценка общей энергетической потребности здания на основе рассчитанного или измеренного при эксплуатации расхода первичных энергоресурсов.

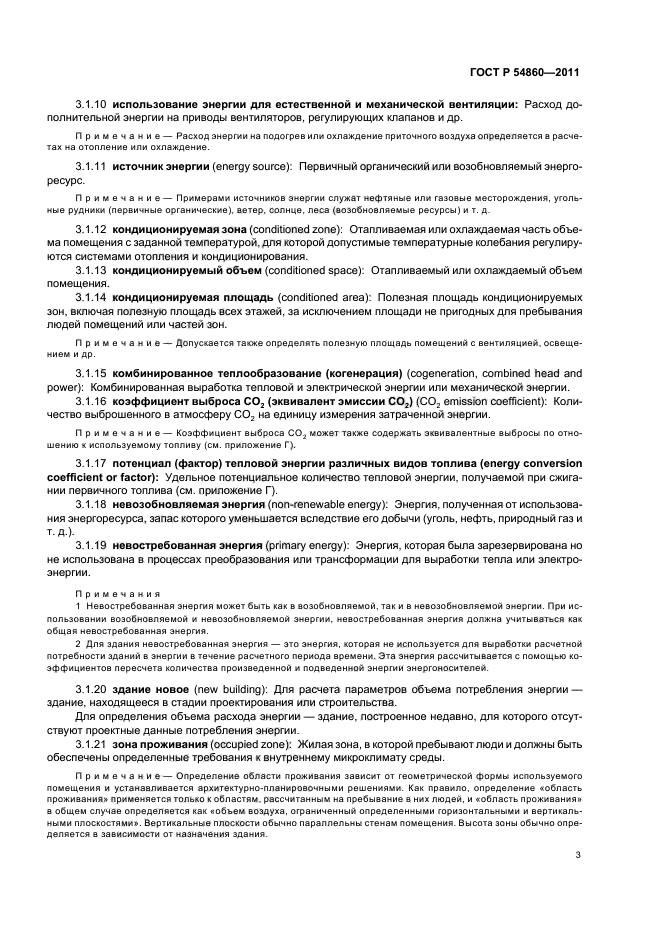

3.1.10 использование энергии для естественной и механической вентиляции: Расход дополнительной энергии на приводы вентиляторов, регулирующих клапанов и др.
Примечание — Расход энергии на подогрев или охлаждение приточного воздуха определяется в расчетах на отопление или охлаждение.
3.1.11 источник энергии (energy source): Первичный органический или возобновляемый энергоресурс.
Примечание — Примерами источников энергии служат нефтяные или газовые месторождения, угольные рудники (первичные органические), ветер, солнце, леса (возобновляемые ресурсы) и т. д.
3.1.12 кондиционируемая зона (conditioned zone): Отапливаемая или охлаждаемая часть объема помещения с заданной температурой, для которой допустимые температурные колебания регулируются системами отопления и кондиционирования.
3.1.13 кондиционируемый объем (conditioned space): Отапливаемый или охлаждаемый объем помещения.
3.1.14 кондиционируемая площадь (conditioned area): Полезная площадь кондиционируемых зон, включая полезную площадь всех этажей, за исключением площади не пригодных для пребывания людей помещений или частей зон.
Примечание — Допускается также определять полезную площадь помещений с вентиляцией, освещением и др.
3.1.15 комбинированное теплообразование (когенерация) (cogeneration, combined head and рower): Комбинированная выработка тепловой и электрической энергии или механической энергии.
3.1.16 коэффициент выброса СО2 (эквивалент эмиссии СО2) (СО2 emission coefficient): Количество выброшенного в атмосферу СО2 на единицу измерения затраченной энергии.
Примечание — Коэффициент выброса СО2 может также содержать эквивалентные выбросы по отношению к используемому топливу (см. приложение Г).
3.1.17 потенциал (фактор) тепловой энергии различных видов топлива (energy conversion coefficient or factor): Удельное потенциальное количество тепловой энергии, получаемой при сжигании первичного топлива (см. приложение Г).
3.1.18 невозобновляемая энергия (non-renewable energy): Энергия, полученная от использования энергоресурса, запас которого уменьшается вследствие его добычи (уголь, нефть, природный газ и т. д.).
3.1.19 невостребованная энергия (primary energy): Энергия, которая была зарезервирована но не использована в процессах преобразования или трансформации для выработки тепла или электроэнергии.
Примечания
1 Невостребованная энергия может быть как в возобновляемой, так и в невозобновляемой энергии. При использовании возобновляемой и невозобновляемой энергии, невостребованная энергия должна учитываться как общая невостребованная энергия.
2 Для здания невостребованная энергия — это энергия, которая не используется для выработки расчетной потребности зданий в энергии в течение расчетного периода времени. Эта энергия рассчитывается с помощью коэффициентов пересчета количества произведенной и подведенной энергии энергоносителей.
3.1.20 здание новое (new building): Для расчета параметров объема потребления энергии — здание, находящееся в стадии проектирования или строительства.
Для определения объема расхода энергии — здание, построенное недавно, для которого отсутствуют проектные данные потребления энергии.
3.1.21 зона проживания (occupied zone): Жилая зона, в которой пребывают люди и должны быть обеспечены определенные требования к внутреннему микроклимату среды.
Примечание — Определение области проживания зависит от геометрической формы используемого помещения и устанавливается архитектурно-планировочными решениями. Как правило, определение «область проживания» применяется только к областям, рассчитанным на пребывание в них людей, и «область проживания» в общем случае определяется как «объем воздуха, ограниченный определенными горизонтальными и вертикальными плоскостями». Вертикальные плоскости обычно параллельны стенам помещения. Высота зоны обычно определяется в зависимости от назначения здания.

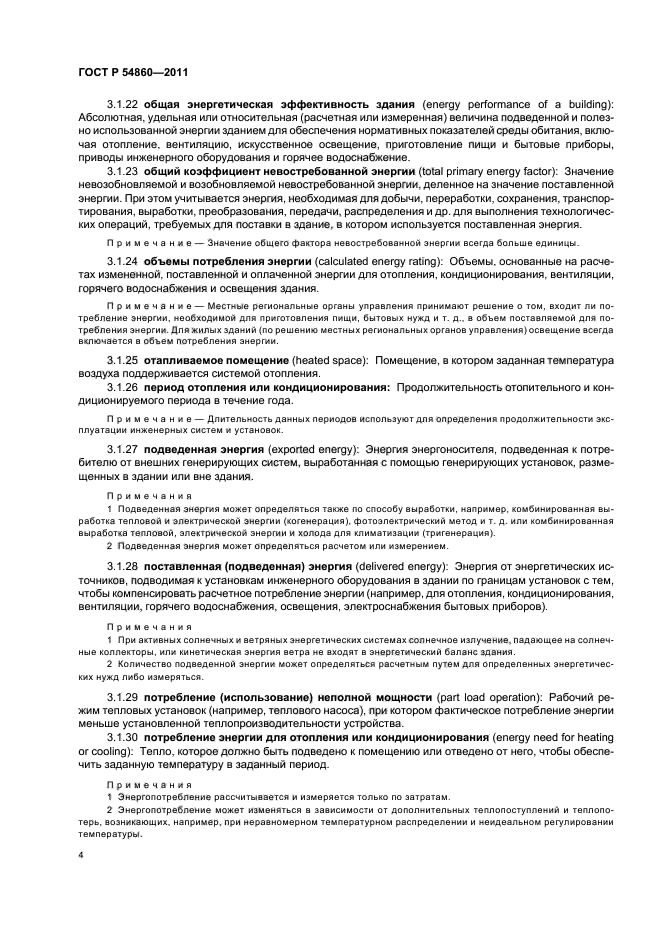

3.1.22 общая энергетическая эффективность здания (energy performance of a building): Абсолютная, удельная или относительная (расчетная или измеренная) величина подведенной и полезно использованной энергии зданием для обеспечения нормативных показателей среды обитания, включая отопление, вентиляцию, искусственное освещение, приготовление пищи и бытовые приборы, приводы инженерного оборудования и горячее водоснабжение.
3.1.23 общий коэффициент невостребованной энергии (total primary energy factor): Значение невозобновляемой и возобновляемой невостребованной энергии, деленное на значение поставленной энергии. При этом учитывается энергия, необходимая для добычи, переработки, сохранения, транспортирования, выработки, преобразования, передачи, распределения и др. для выполнения технологических операций, требуемых для поставки в здание, в котором используется поставленная энергия.
Примечание — Значение общего фактора невостребованной энергии всегда больше единицы.
3.1.24 объемы потребления энергии (calculated energy rating): Объемы, основанные на расчетах измененной, поставленной и оплаченной энергии для отопления, кондиционирования, вентиляции, горячего водоснабжения и освещения здания.
Примечание — Местные региональные органы управления принимают решение о том, входит ли потребление энергии, необходимой для приготовления пищи, бытовых нужд и т. д., в объем поставляемой для потребления энергии. Для жилых зданий (по решению местных региональных органов управления) освещение всегда включается в объем потребления энергии.
3.1.25 отапливаемое помещение (heated space): Помещение, в котором заданная температура воздуха поддерживается системой отопления.
3.1.26 период отопления или кондиционирования: Продолжительность отопительного и кондиционируемого периода в течение года.
Примечание — Длительность данных периодов используют для определения продолжительности эксплуатации инженерных систем и установок.
3.1.27 подведенная энергия (exported energy): Энергия энергоносителя, подведенная к потребителю от внешних генерирующих систем, выработанная с помощью генерирующих установок, размещенных в здании или вне здания.
Примечания
1 Подведенная энергия может определяться также по способу выработки, например, комбинированная выработка тепловой и электрической энергии (когенерация), фотоэлектрический метод и т. д. или комбинированная выработка тепловой, электрической энергии и холода для климатизации (тригенерация).
2 Подведенная энергия может определяться расчетом или измерением.
3.1.28 поставленная (подведенная) энергия (delivered energy): Энергия от энергетических источников, подводимая к установкам инженерного оборудования в здании по границам установок с тем, чтобы компенсировать расчетное потребление энергии (например, для отопления, кондиционирования, вентиляции, горячего водоснабжения, освещения, электроснабжения бытовых приборов).
Примечания
1 При активных солнечных и ветряных энергетических системах солнечное излучение, падающее на солнечные коллекторы, или кинетическая энергия ветра не входят в энергетический баланс здания.
2 Количество подведенной энергии может определяться расчетным путем для определенных энергетических нужд либо измеряться.
3.1.29 потребление (использование) неполной мощности (part load operation): Рабочий режим тепловых установок (например, теплового насоса), при котором фактическое потребление энергии меньше установленной теплопроизводительности устройства.
3.1.30 потребление энергии для отопления или кондиционирования (energy need for heating or cooling): Тепло, которое должно быть подведено к помещению или отведено от него, чтобы обеспечить заданную температуру в заданный период.
Примечания
1 Энергопотребление рассчитывается и измеряется только по затратам.
2 Энергопотребление может изменяться в зависимости от дополнительных теплопоступлений и теплопо-терь, возникающих, например, при неравномерном температурном распределении и неидеальном регулировании температуры.

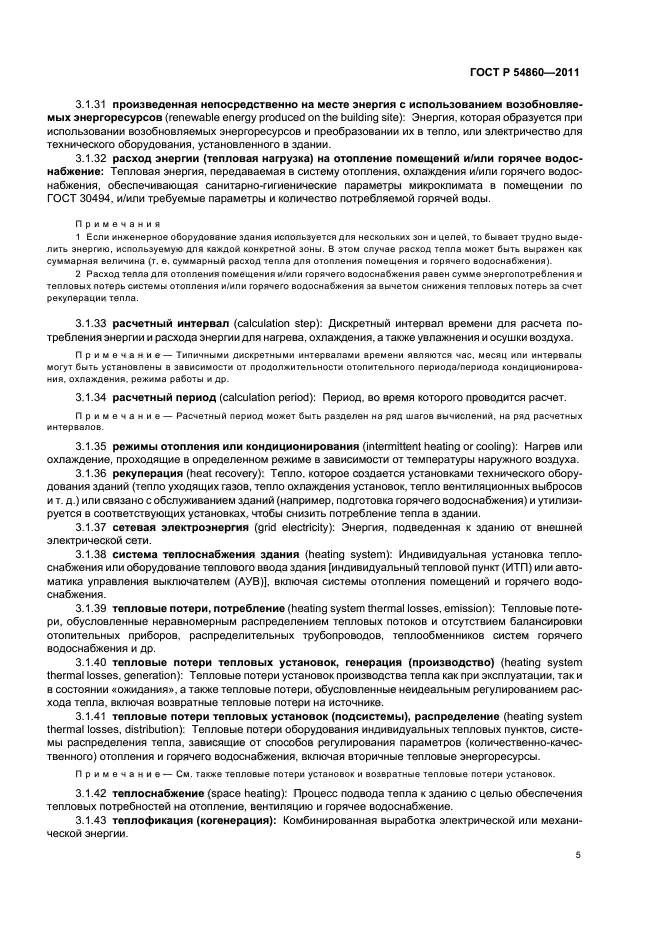

3.1.31 произведенная непосредственно на месте энергия с использованием возобновляемых энергоресурсов (renewable energy produced on the building site): Энергия, которая образуется при использовании возобновляемых энергоресурсов и преобразовании их в тепло, или электричество для технического оборудования, установленного в здании.
3.1.32 расход энергии (тепловая нагрузка) на отопление помещений и/или горячее водоснабжение: Тепловая энергия, передаваемая в систему отопления, охлаждения и/или горячего водоснабжения, обеспечивающая санитарно-гигиенические параметры микроклимата в помещении по ГОСТ 30494, и/или требуемые параметры и количество потребляемой горячей воды.
Примечания
1 Если инженерное оборудование здания используется для нескольких зон и целей, то бывает трудно выделить энергию, используемую для каждой конкретной зоны. В этом случае расход тепла может быть выражен как суммарная величина (т. е. суммарный расход тепла для отопления помещения и горячего водоснабжения).
2 Расход тепла для отопления помещения и/или горячего водоснабжения равен сумме энергопотребления и тепловых потерь системы отопления и/или горячего водоснабжения за вычетом снижения тепловых потерь за счет рекуперации тепла.
3.1.33 расчетный интервал (calculation step): Дискретный интервал времени для расчета потребления энергии и расхода энергии для нагрева, охлаждения, а также увлажнения и осушки воздуха.
Примечани е — Типичными дискретными интервалами времени являются час, месяц или интервалы могут быть установлены в зависимости от продолжительности отопительного периода/периода кондиционирования, охлаждения, режима работы и др.
3.1.34 расчетный период (calculation period): Период, во время которого проводится расчет.
Примечание — Расчетный период может быть разделен на ряд шагов вычислений, на ряд расчетных интервалов.
3.1.35 режимы отопления или кондиционирования (intermittent heating or cooling): Нагрев или охлаждение, проходящие в определенном режиме в зависимости от температуры наружного воздуха.
3.1.36 рекуперация (heat recovery): Тепло, которое создается установками технического оборудования зданий (тепло уходящих газов, тепло охлаждения установок, тепло вентиляционных выбросов и т. д.) или связано с обслуживанием зданий (например, подготовка горячего водоснабжения) и утилизируется в соответствующих установках, чтобы снизить потребление тепла в здании.
3.1.37 сетевая электроэнергия (grid electricity): Энергия, подведенная к зданию от внешней электрической сети.
3.1.38 система теплоснабжения здания (heating system): Индивидуальная установка теплоснабжения или оборудование теплового ввода здания [индивидуальный тепловой пункт (ИТП) или автоматика управления выключателем (АУВ)], включая системы отопления помещений и горячего водоснабжения.
3.1.39 тепловые потери, потребление (heating system thermal losses, emission): Тепловые потери, обусловленные неравномерным распределением тепловых потоков и отсутствием балансировки отопительных приборов, распределительных трубопроводов, теплообменников систем горячего водоснабжения и др.
3.1.40 тепловые потери тепловых установок, генерация (производство) (heating system thermal losses, generation): Тепловые потери установок производства тепла как при эксплуатации, так и в состоянии «ожидания», а также тепловые потери, обусловленные неидеальным регулированием расхода тепла, включая возвратные тепловые потери на источнике.
3.1.41 тепловые потери тепловых установок (подсистемы), распределение (heating system thermal losses, distribution): Тепловые потери оборудования индивидуальных тепловых пунктов, системы распределения тепла, зависящие от способов регулирования параметров (количественно-качественного) отопления и горячего водоснабжения, включая вторичные тепловые энергоресурсы.
Примечание — См. также тепловые потери установок и возвратные тепловые потери установок.
3.1.42 теплоснабжение (space heating): Процесс подвода тепла к зданию с целью обеспечения тепловых потребностей на отопление, вентиляцию и горячее водоснабжение.
3.1.43 теплофикация (когенерация): Комбинированная выработка электрической или механической энергии.

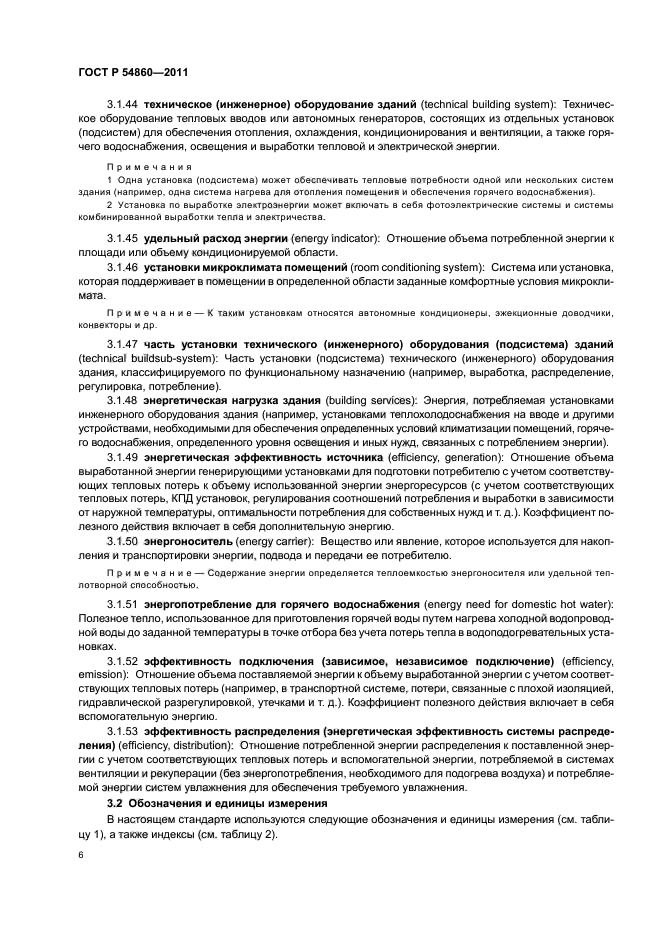

3.1.44 техническое (инженерное) оборудование зданий (technical building system): Техническое оборудование тепловых вводов или автономных генераторов, состоящих из отдельных установок (подсистем) для обеспечения отопления, охлаждения, кондиционирования и вентиляции, а также горячего водоснабжения, освещения и выработки тепловой и электрической энергии.
Примечания
1 Одна установка (подсистема) может обеспечивать тепловые потребности одной или нескольких систем здания (например, одна система нагрева для отопления помещения и обеспечения горячего водоснабжения).
2 Установка по выработке электроэнергии может включать в себя фотоэлектрические системы и системы комбинированной выработки тепла и электричества.
3.1.45 удельный расход энергии (energy indicator): Отношение объема потребленной энергии к площади или объему кондиционируемой области.
3.1.46 установки микроклимата помещений (room conditioning system): Система или установка, которая поддерживает в помещении в определенной области заданные комфортные условия микроклимата.
Примечание — К таким установкам относятся автономные кондиционеры, эжекционные доводчики, конвекторы и др.
3.1.47 часть установки технического (инженерного) оборудования (подсистема) зданий
(technical buildsub-system): Часть установки (подсистема) технического (инженерного) оборудования здания, классифицируемого по функциональному назначению (например, выработка, распределение, регулировка, потребление).
3.1.48 энергетическая нагрузка здания (building services): Энергия, потребляемая установками инженерного оборудования здания (например, установками теплохолодоснабжения на вводе и другими устройствами, необходимыми для обеспечения определенных условий кпиматизации помещений, горячего водоснабжения, определенного уровня освещения и иных нужд, связанных с потреблением энергии).
3.1.49 энергетическая эффективность источника (efficiency, generation): Отношение объема выработанной энергии генерирующими установками для подготовки потребителю с учетом соответствующих тепловых потерь к объему использованной энергии энергоресурсов (с учетом соответствующих тепловых потерь, КПД установок, регулирования соотношений потребления и выработки в зависимости от наружной температуры, оптимальности потребления для собственных нужд и т. д.). Коэффициент полезного действия включает в себя дополнительную энергию.
3.1.50 энергоноситель (energy carrier): Вещество или явление, которое используется для накопления и транспортировки энергии, подвода и передачи ее потребителю.
Примечание — Содержание энергии определяется теплоемкостью энергоносителя или удельной теплотворной способностью.
3.1.51 энергопотребление для горячего водоснабжения (energy need for domestic hot water): Полезное тепло, использованное для приготовления горячей воды путем нагрева холодной водопроводной воды до заданной температуры в точке отбора без учета потерь тепла в водоподогревательных установках.
3.1.52 эффективность подключения (зависимое, независимое подключение) (efficiency, emission): Отношение объема поставляемой энергии к объему выработанной энергии с учетом соответствующих тепловых потерь (например, в транспортной системе, потери, связанные с плохой изоляцией, гидравлической разрегулировкой, утечками и т. д.). Коэффициент полезного действия включает в себя вспомогательную энергию.
3.1.53 эффективность распределения (энергетическая эффективность системы распределения) (efficiency, distribution): Отношение потребленной энергии распределения к поставленной энергии с учетом соответствующих тепловых потерь и вспомогательной энергии, потребляемой в системах вентиляции и рекуперации (без энергопотребления, необходимого для подогрева воздуха) и потребляемой энергии систем увлажнения для обеспечения требуемого увлажнения.
3.2 Обозначения и единицы измерения
В настоящем стандарте используются следующие обозначения и единицы измерения (см. таблицу 1), а также индексы (см. таблицу 2).
|

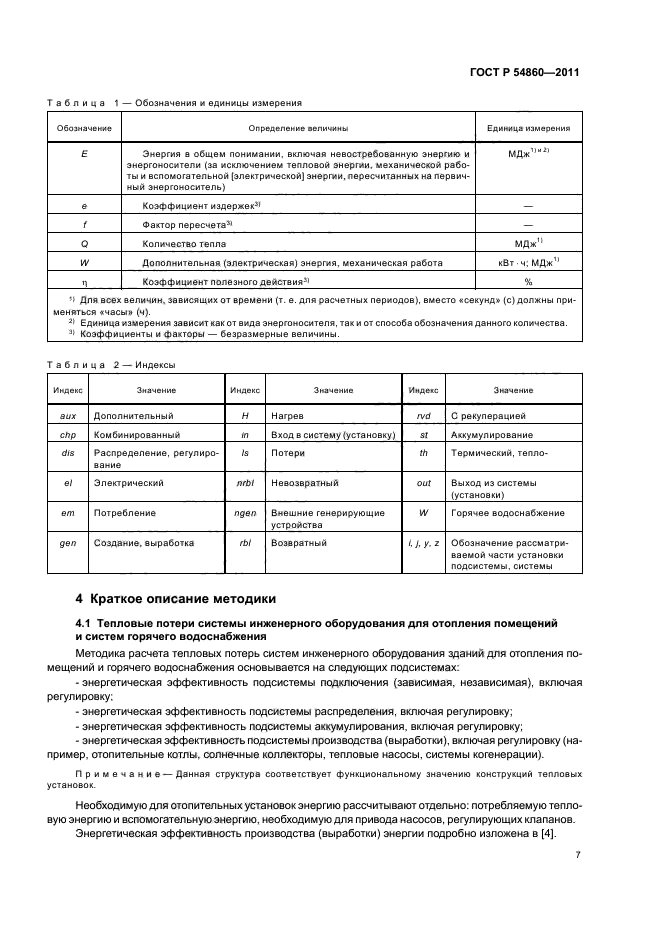

Таблица 1 — Обозначения и единицы измерения |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
Таблица 2 — Индексы |
||||||||||||||||||||||||||||||||||||||||||
|
4 Краткое описание методики
4.1 Тепловые потери системы инженерного оборудования для отопления помещений
и систем горячего водоснабжения
Методика расчета тепловых потерь систем инженерного оборудования зданий для отопления помещений и горячего водоснабжения основывается на следующих подсистемах:
— энергетическая эффективность подсистемы подключения (зависимая, независимая), включая регулировку;
— энергетическая эффективность подсистемы распределения, включая регулировку;
— энергетическая эффективность подсистемы аккумулирования, включая регулировку;
— энергетическая эффективность подсистемы производства (выработки), включая регулировку (например, отопительные котлы, солнечные коллекторы, тепловые насосы, системы когенерации).
Примечани е — Данная структура соответствует функциональному значению конструкций тепловых установок.
Необходимую для отопительных установок энергию рассчитывают отдельно: потребляемую тепловую энергию и вспомогательную энергию, необходимую для привода насосов, регулирующих клапанов.
Энергетическая эффективность производства (выработки) энергии подробно изложена в [4].
Сохранение, аккумуляция тепла (холода) могут входить в состав установки производства или рассматриваться отдельно как аккумулирующие устройства. В [9]—[15] аккумуляторы и аварийные (накопительные) емкости (баки) входят в состав установок производства энергии.

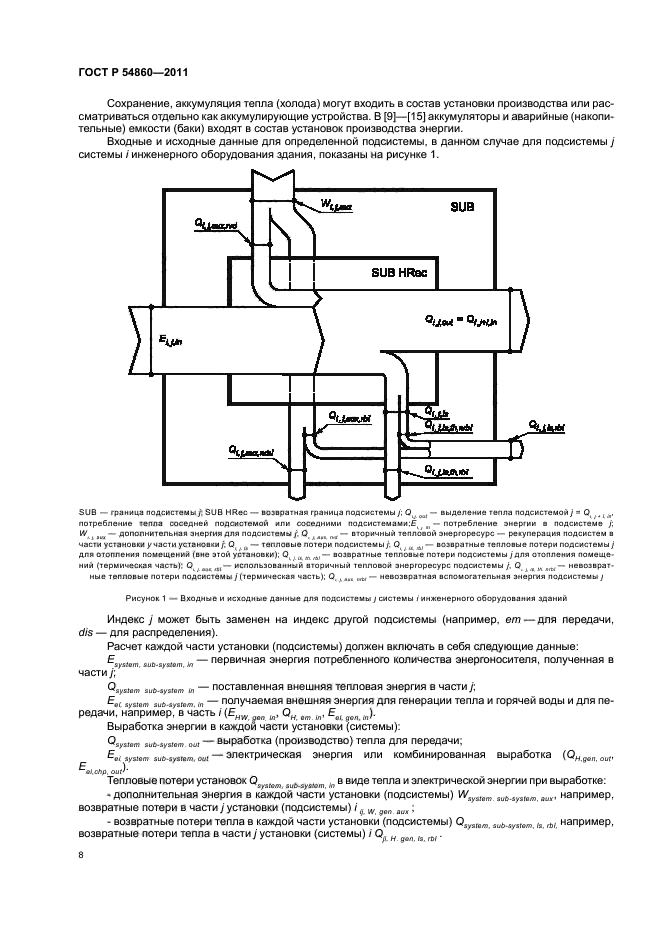

Входные и исходные данные для определенной подсистемы, в данном случае для подсистемы j системы i инженерного оборудования здания, показаны на рисунке 1.
|
|
SUB — граница подсистемы j; SUB HRec — в Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
|
