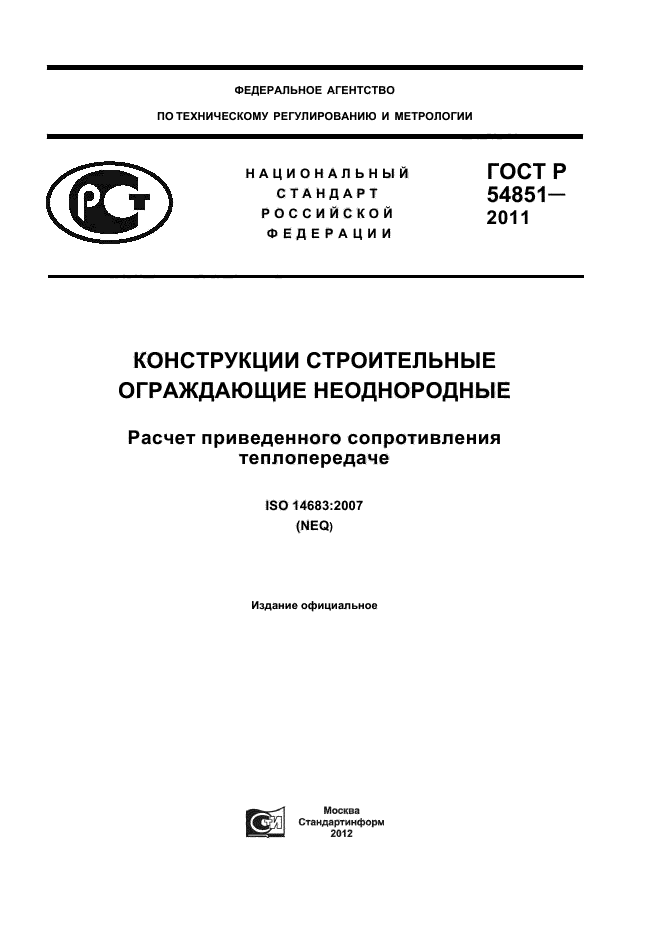

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫМ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСТР
54851
2011
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ ОГРАЖДАЮЩИЕ НЕОДНОРОДНЫЕ
Расчет приведенного сопротивления теплопередаче
ISO 14683:2007 (NEQ)
Издание официальное
Москва
Стандартинформ
2012

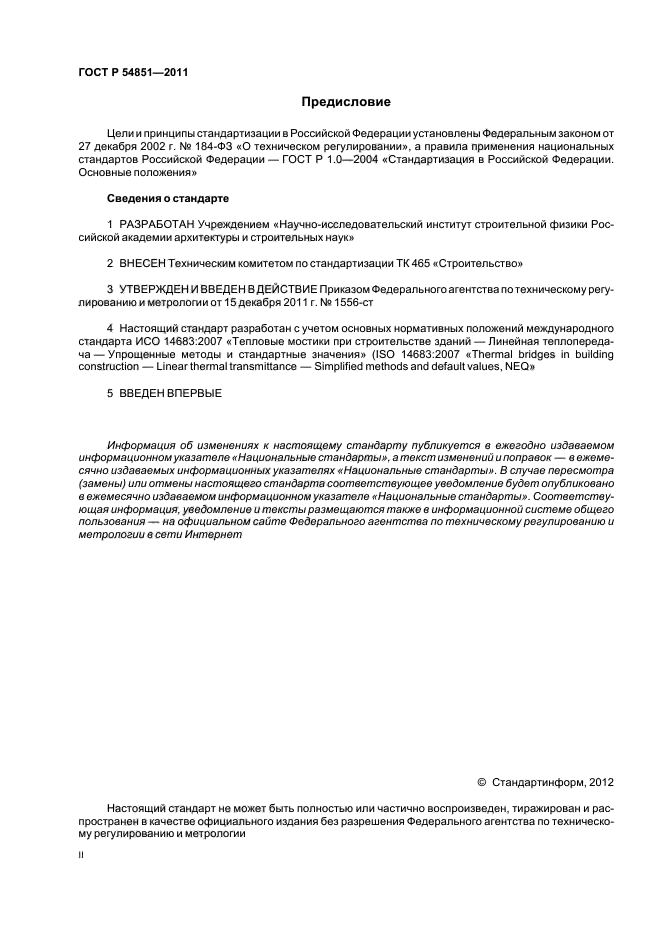

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. № 1556-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 14683:2007 «Тепловые мостики при строительстве зданий — Линейная теплопередача— Упрощенные методы и стандартные значения» (ISO 14683:2007 «Thermal bridges in building construction — Linear thermal transmittance — Simplified methods and default values, NEQ»
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты»,атекст изменений ипоправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2012
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

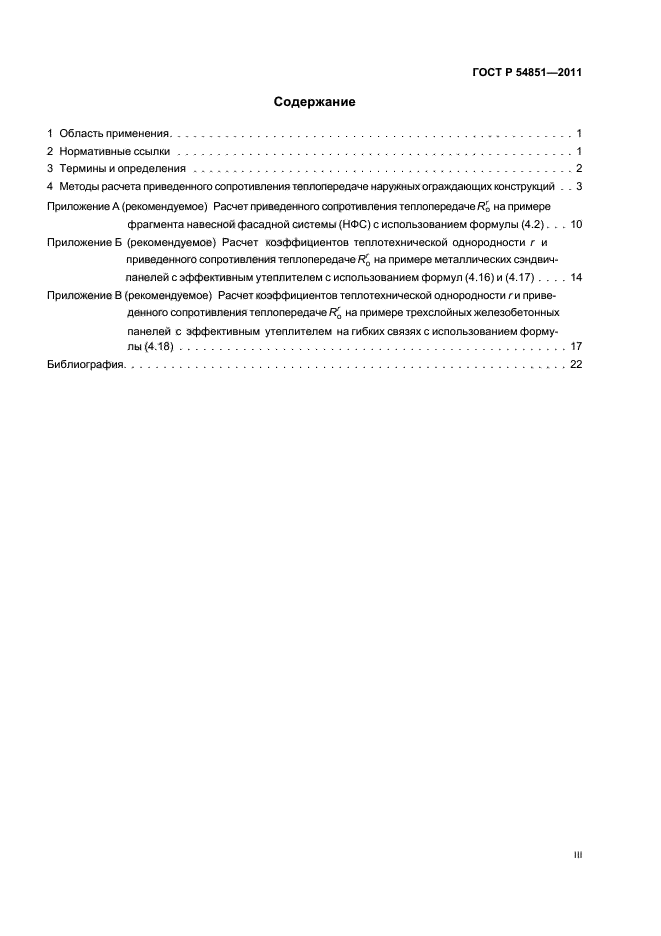

Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..1
3 Термины и определения…………………………………………2
4 Методы расчета приведенного сопротивления теплопередаче наружных ограждающих конструкций . . 3 Приложение А (рекомендуемое) Расчет приведенного сопротивления теплопередаче Rro на примере
фрагмента навесной фасадной системы (НФС) с использованием формулы (4.2). . . 10 Приложение Б (рекомендуемое) Расчет коэффициентов теплотехнической однородности r и приведенного сопротивления теплопередаче R0 на примере металлических сэндвич-панелей с эффективным утеплителем с использованием формул (4.16) и (4.17) . … 14 Приложение В (рекомендуемое) Расчет коэффициентов теплотехнической однородности r и приведенного сопротивления теплопередаче Rro на примере трехслойных железобетонных панелей с эффективным утеплителем на гибких связях с использованием формулы (4.18) ………………………………………….17
Библиография………………………………………………..22

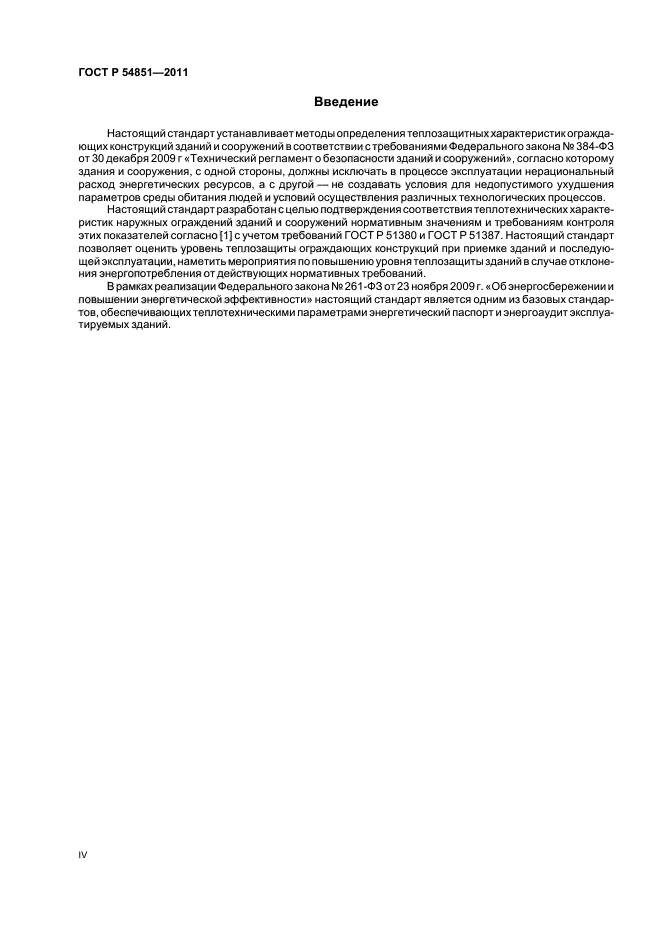

Введение
Настоящий стандарт устанавливает методы определения теплозащитных характеристик ограждающих конструкций зданий и сооружений в соответствии с требованиями Федерального закона № 384-ФЗ от 30 декабря 2009 г «Технический регламент о безопасности зданий и сооружений», согласно которому здания и сооружения, с одной стороны, должны исключать в процессе эксплуатации нерациональный расход энергетических ресурсов, а с другой — не создавать условия для недопустимого ухудшения параметров среды обитания людей и условий осуществления различных технологических процессов.
Настоящий стандарт разработан с целью подтверждения соответствия теплотехнических характеристик наружных ограждений зданий и сооружений нормативным значениям и требованиям контроля этих показателей согласно [1] с учетом требований ГОСТ Р 51380 и ГОСТ Р 51387. Настоящий стандарт позволяет оценить уровень теплозащиты ограждающих конструкций при приемке зданий и последующей эксплуатации, наметить мероприятия по повышению уровня теплозащиты зданий в случае отклонения энергопотребления от действующих нормативных требований.
В рамках реализации Федерального закона № 261-ФЗ от 23 ноября 2009 г. «Об энергосбережении и повышении энергетической эффективности» настоящий стандарт является одним из базовых стандартов, обеспечивающихтеплотехническими параметрами энергетический паспорт и энергоаудит эксплуатируемых зданий.

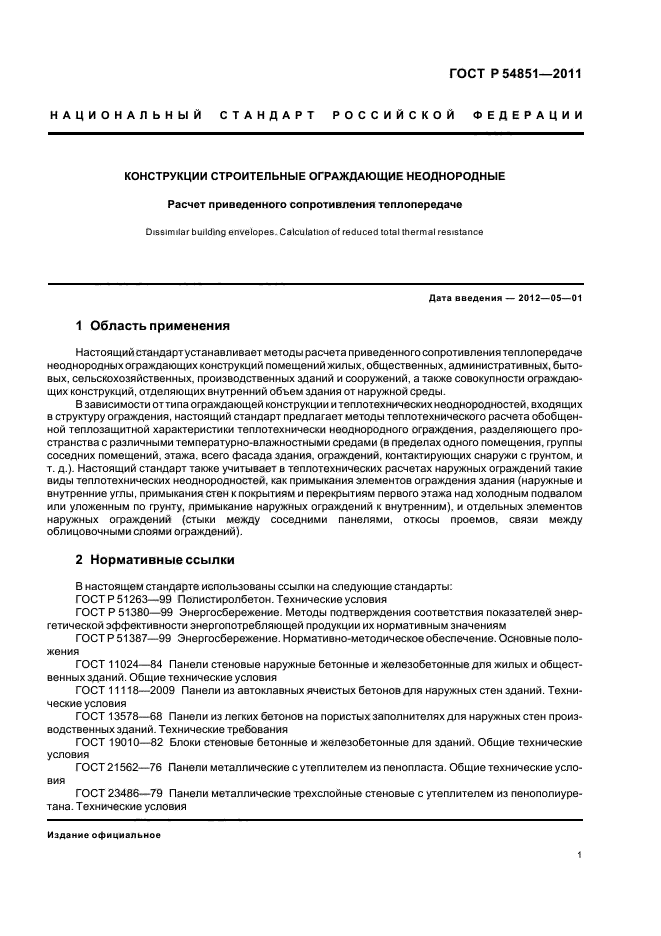

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ ОГРАЖДАЮЩИЕ НЕОДНОРОДНЫЕ Расчет приведенного сопротивления теплопередаче
Dissimilar building envelopes. Сalculation of reduced total thermal resistance
Дата введения — 2012—05—01
1 Область применения
Настоящий стандарт устанавливаетметоды расчета приведенного сопротивления теплопередаче неоднородных ограждающих конструкций помещений жилых, общественных, административных, бытовых, сельскохозяйственных, производственных зданий и сооружений, а также совокупности ограждающих конструкций, отделяющих внутренний объем здания от наружной среды.
В зависимости от типа ограждающей конструкции и теплотехническихнеоднородностей, входящих в структуру ограждения, настоящий стандарт предлагает методы теплотехнического расчета обобщенной теплозащитной характеристики теплотехнически неоднородного ограждения, разделяющего пространства с различными температурно-влажностными средами (в пределах одного помещения, группы соседних помещений, этажа, всего фасада здания, ограждений, контактирующих снаружи с грунтом, и т. д.). Настоящий стандарт также учитывает в теплотехнических расчетах наружных ограждений такие виды теплотехнических неоднородностей, как примыкания элементов ограждения здания (наружные и внутренние углы, примыкания стен к покрытиям и перекрытиям первого этажа над холодным подвалом или уложенным по грунту, примыкание наружных ограждений к внутренним), и отдельных элементов наружных ограждений (стыки между соседними панелями, откосы проемов, связи между облицовочными слоями ограждений).
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 51263-99 Полистиролбетон. Технические условия
ГОСТ Р 51380-99 Энергосбережение. Методы подтверждения соответствия показателей энергетической эффективности энергопотребляющей продукции их нормативным значениям
ГОСТ Р 51387-99 Энергосбережение. Нормативно-методическое обеспечение. Основные положения
ГОСТ 11024-84 Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия
ГОСТ 11118-2009 Панели из автоклавных ячеистых бетонов для наружных стен зданий. Технические условия
ГОСТ 13578-68 Панели из легких бетонов на пористых заполнителях для наружных стен производственных зданий. Технические требования
ГОСТ 19010-82 Блоки стеновые бетонные и железобетонные для зданий. Общие технические условия
ГОСТ 21562-76 Панели металлические с утеплителем из пенопласта. Общие технические условия
ГОСТ 23486-79 Панели металлические трехслойные стеновые с утеплителем из пенополиуретана. Технические условия
Издание официальное

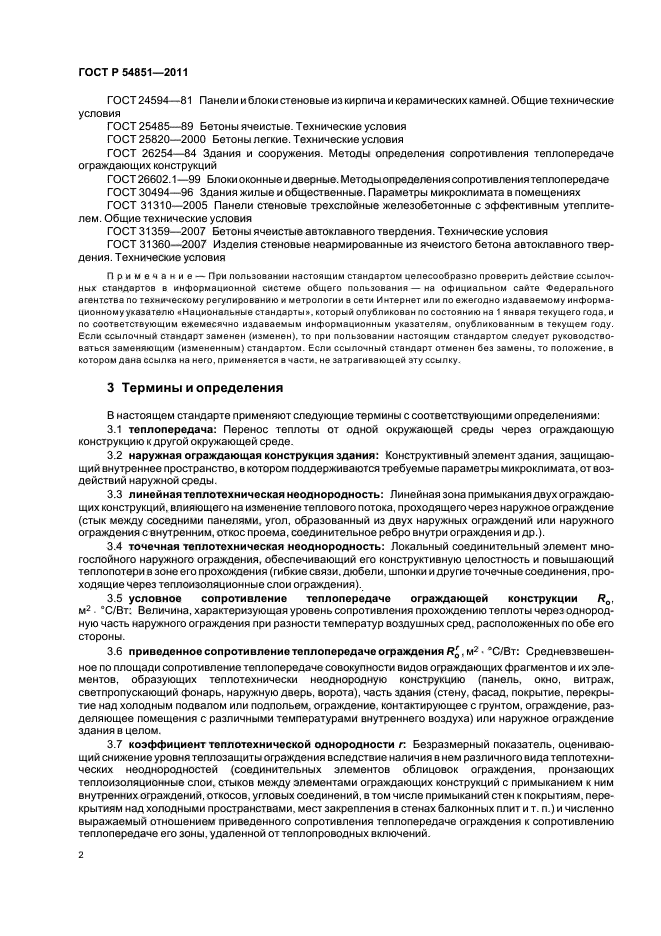

ГОСТ 24594-81 Панели и блоки стеновые из кирпича и керамических камней. Общие технические условия
ГОСТ 25485-89 Бетоны ячеистые. Технические условия
ГОСТ 25820-2000 Бетоны легкие. Технические условия
ГОСТ 26254-84 Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций
ГОСТ26602.1 —99 Блоки оконные идверные. Методы определения сопротивления теплопередаче
ГОСТ 30494-96 Здания жилые и общественные. Параметры микроклимата в помещениях
ГОСТ 31310-2005 Панели стеновые трехслойные железобетонные с эффективным утеплителем. Общие технические условия
ГОСТ 31359-2007 Бетоны ячеистые автоклавного твердения. Технические условия
ГОСТ 31360-2007 Изделия стеновые неармированные из ячеистого бетона автоклавного твердения. Технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 теплопередача: Перенос теплоты от одной окружающей среды через ограждающую конструкцию к другой окружающей среде.
3.2 наружная ограждающая конструкция здания: Конструктивный элемент здания, защищающий внутреннее пространство, в котором поддерживаются требуемые параметры микроклимата, от воздействий наружной среды.
3.3 линейная теплотехническая неоднородность: Линейная зона примыкания двух ограждающих конструкций, влияющего на изменение теплового потока, проходящего через наружное ограждение (стык между соседними панелями, угол, образованный из двух наружных ограждений или наружного ограждения с внутренним, откос проема, соединительное ребро внутри ограждения и др.).
3.4 точечная теплотехническая неоднородность: Локальный соединительный элемент многослойного наружного ограждения, обеспечивающий его конструктивную целостность и повышающий теплопотери в зоне его прохождения (гибкие связи, дюбели, шпонки и другие точечные соединения, проходящие через теплоизоляционные слои ограждения).
3.5 условное сопротивление теплопередаче ограждающей конструкции R0, м2 • °С/Вт: Величина, характеризующая уровень сопротивления прохождению теплоты через однородную часть наружного ограждения при разности температур воздушных сред, расположенных по обе его стороны.
3.6 приведенное сопротивление теплопередаче ограждения R0 ,м2 • °С/Вт: Средневзвешенное по площади сопротивление теплопередаче совокупности видов ограждающих фрагментов и их элементов, образующих теплотехнически неоднородную конструкцию (панель, окно, витраж, светпропускающий фонарь, наружную дверь, ворота), часть здания (стену, фасад, покрытие, перекрытие над холодным подвалом или подпольем, ограждение, контактирующее с грунтом, ограждение, разделяющее помещения с различными температурами внутреннего воздуха) или наружное ограждение здания в целом.
3.7 коэффициент теплотехнической однородности г: Безразмерный показатель, оценивающий снижение уровня теплозащиты ограждения вследствие наличия в нем различного вида теплотехнических неоднородностей (соединительных элементов облицовок ограждения, пронзающих теплоизоляционные слои, стыков между элементами ограждающих конструкций с примыканием к ним внутреннихограждений, откосов, угловых соединений, в том числе примыканий стен к покрытиям, перекрытиям над холодными пространствами, мест закрепления в стенах балконных плит и т. п.) и численно выражаемый отношением приведенного сопротивления теплопередаче ограждения к сопротивлению теплопередаче его зоны, удаленной от теплопроводных включений.

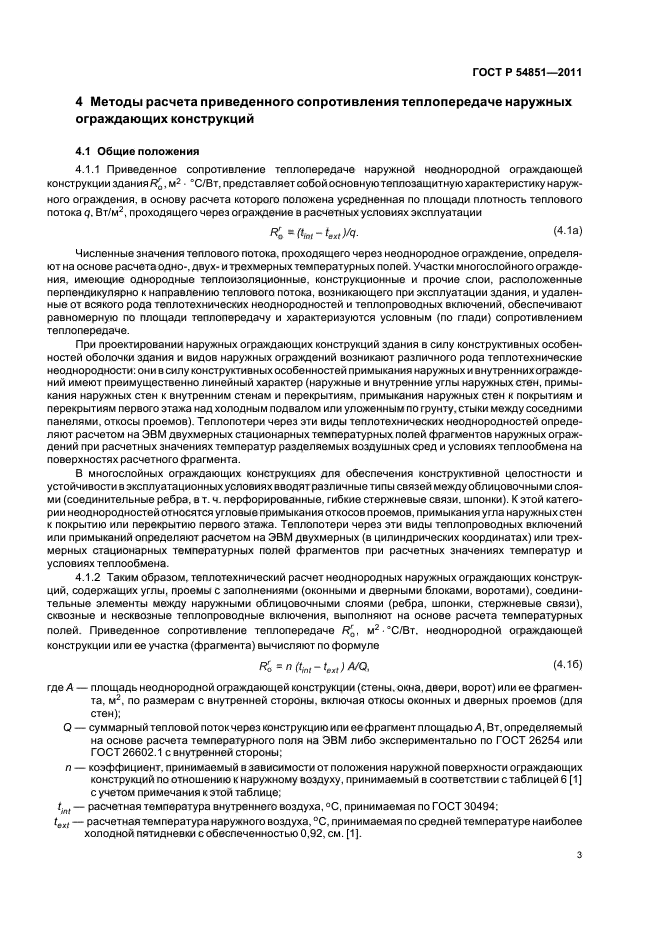

4 Методы расчета приведенного сопротивления теплопередаче наружных ограждающих конструкций
4.1 Общие положения
4.1.1 Приведенное сопротивление теплопередаче наружной неоднородной ограждающей конструкции здания Rro, м2 • °С/Вт, представляет собой основную теплозащитную характеристику наружного ограждения, в основу расчета которого положена усредненная по площади плотность теплового потока q, Вт/м2, проходящего через ограждение в расчетных условиях эксплуатации
ro = (hnt — text)/q. (41а)
Численные значения теплового потока, проходящего через неоднородное ограждение, определяют на основе расчета одно-, двух- и трехмерных температурных полей. Участки многослойного ограждения, имеющие однородные теплоизоляционные, конструкционные и прочие слои, расположенные перпендикулярно к направлению теплового потока, возникающего при эксплуатации здания, и удаленные от всякого рода теплотехнических неоднородностей и теплопроводных включений, обеспечивают равномерную по площади теплопередачу и характеризуются условным (по глади) сопротивлением теплопередаче.
При проектировании наружных ограждающих конструкций здания в силу конструктивных особенностей оболочки здания и видов наружных ограждений возникают различного рода теплотехнические неоднородности: они в силуконструктивныхособенностейпримыкания наружныхи внутренних ограждений имеют преимущественно линейный характер (наружные и внутренние углы наружных стен, примыкания наружных стен к внутренним стенам и перекрытиям, примыкания наружных стен к покрытиям и перекрытиям первого этажа над холодным подвалом или уложенным по грунту, стыки между соседними панелями, откосы проемов). Теплопотери через эти виды теплотехнических неоднородностей определяют расчетом на ЭВМ двухмерных стационарных температурных полей фрагментов наружных ограждений при расчетных значениях температур разделяемых воздушных сред и условиях теплообмена на поверхностях расчетного фрагмента.
В многослойных ограждающих конструкциях для обеспечения конструктивной целостности и устойчивости в эксплуатационных условиях вводят различные типы связей между облицовочными слоями (соединительные ребра, в т. ч. перфорированные, гибкие стержневые связи, шпонки). К этой категории неоднородностей относятся угловые примыкания откосов проемов, примыкания угла наружных стен к покрытию или перекрытию первого этажа. Теплопотери через эти виды теплопроводных включений или примыканий определяют расчетом на ЭВМ двухмерных (в цилиндрических координатах) или трехмерных стационарных температурных полей фрагментов при расчетных значениях температур и условияхтеплообмена.
4.1.2 Таким образом, теплотехнический расчет неоднородных наружных ограждающих конструкций, содержащих углы, проемы с заполнениями (оконными и дверными блоками, воротами), соединительные элементы между наружными облицовочными слоями (ребра, шпонки, стержневые связи), сквозные и несквозные теплопроводные включения, выполняют на основе расчета температурных полей. Приведенное сопротивление теплопередаче Rro, м2 • °С/Вт, неоднородной ограждающей конструкции или ее участка (фрагмента) вычисляют по формуле
Ro = n(tint — text)A/Q, (4.1б)
где A — площадь неоднородной ограждающей конструкции (стены, окна, двери, ворот) или ее фрагмента, м2, по размерам с внутренней стороны, включая откосы оконных и дверных проемов (для стен);
Q — суммарный тепловой потокчерез конструкцию или ее фрагмент площадью А, Вт, определяемый на основе расчета температурного поля на ЭВМ либо экспериментально по ГОСТ 26254 или ГОСТ 26602.1 с внутренней стороны; n — коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, принимаемый в соответствии с таблицей 6 [1] с учетом примечания к этой таблице; tint — расчетная температура внутреннего воздуха, оС, принимаемая по ГОСТ 30494; text — расчетная температура наружного воздуха, оС, принимаемая по средней температуре наиболее холодной пятидневки с обеспеченностью 0,92, см. [1].

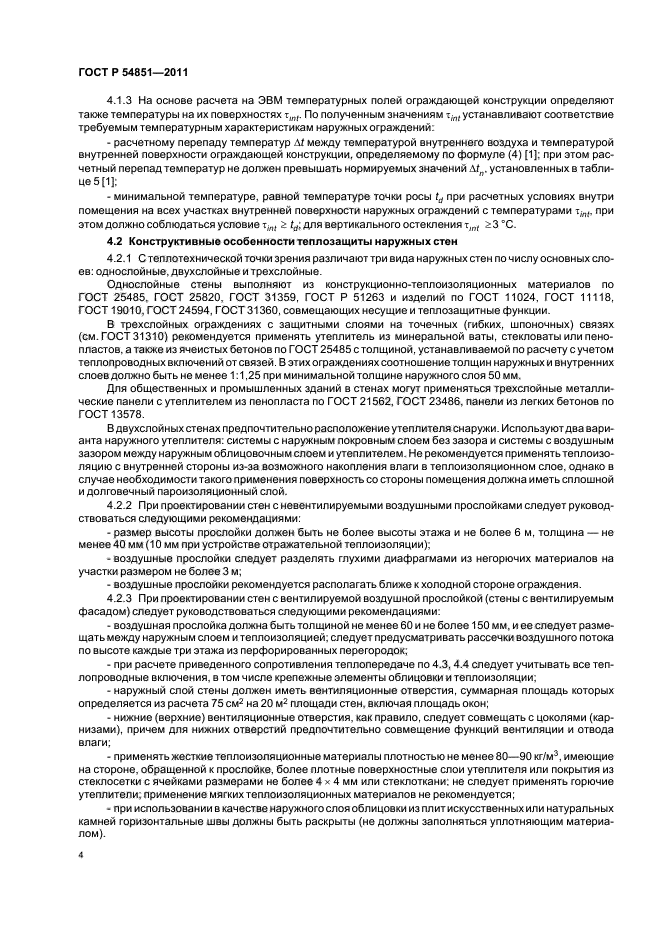

4.1.3 На основе расчета на ЭВМ температурных полей ограждающей конструкции определяют также температуры на их поверхностях тint. По полученным значениям тn устанавливают соответствие требуемым температурным характеристикам наружных ограждений:
— расчетному перепаду температур At между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, определяемому по формуле (4) [1]; при этом расчетный перепад температур не должен превышать нормируемых значений Atn, установленных в таблице 5 [1];
— минимальной температуре, равной температуре точки росы td при расчетных условиях внутри помещения на всех участках внутренней поверхности наружных ограждений с температурами т/nt, при этом должно соблюдаться условие тш > td; для вертикального остекления тш >3 °С.
4.2 Конструктивные особенности теплозащиты наружных стен
4.2.1 С теплотехнической точки зрения различаюттри вида наружных стен по числу основных слоев: однослойные, двухслойные и трехслойные.
Однослойные стены выполняют из конструкционно-теплоизоляционных материалов по ГОСТ 25485, ГОСТ 25820, ГОСТ 31359, ГОСТ Р 51263 и изделий по ГОСТ 11024, ГОСТ 11118, ГОСТ 19010, ГОСТ 24594, ГОСТ 31360, совмещающих несущие и теплозащитные функции.
В трехслойных ограждениях с защитными слоями на точечных (гибких, шпоночных) связях (см. ГОСТ31310) рекомендуется применять утеплитель из минеральной ваты, стекловаты или пено-пластов, а также из ячеистых бетонов по ГОСТ 25485 с толщиной, устанавливаемой по расчету с учетом теплопроводных включений от связей. В этихограждениях соотношение толщин наружных и внутренних слоев должно быть не менее 1:1,25 при минимальной толщине наружного слоя 50 мм.
Для общественных и промышленных зданий в стенах могут применяться трехслойные металлические панели с утеплителем из пенопласта по ГОСТ 21562, ГОСТ 23486, панели из легких бетонов по ГОСТ 13578.
В двухслойных стенах предпочтительно расположение утеплителя снаружи. Используют два варианта наружного утеплителя: системы с наружным покровным слоем без зазора и системы с воздушным зазором между наружным облицовочным слоем и утеплителем. Не рекомендуется применять теплоизоляцию с внутренней стороны из-за возможного накопления влаги в теплоизоляционном слое, однако в случае необходимости такого применения поверхность со стороны помещения должна иметь сплошной и долговечный пароизоляционный слой.
4.2.2 При проектировании стен с невентилируемыми воздушными прослойками следует руководствоваться следующими рекомендациями:
— размер высоты прослойки должен быть не более высоты этажа и не более 6 м, толщина — не менее 40 мм (10 мм при устройстве отражательной теплоизоляции);
— воздушные прослойки следует разделять глухими диафрагмами из негорючих материалов на участки размером не более 3 м;
— воздушные прослойки рекомендуется располагать ближе к холодной стороне ограждения.
4.2.3 При проектировании стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) следует руководствоваться следующими рекомендациями:
— воздушная прослойка должна быть толщиной не менее 60 и не более 150 мм, и ее следует размещать между наружным слоем и теплоизоляцией; следует предусматривать рассечки воздушного потока по высоте каждые три этажа из перфорированных перегородок;
— при расчете приведенного сопротивления теплопередаче по 4.3, 4.4 следует учитывать все теплопроводные включения, в том числе крепежные элементы облицовки и теплоизоляции;
— наружный слой стены должен иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон;
— нижние (верхние) вентиляционные отверстия, как правило, следует совмещать с цоколями (карнизами), причем для нижних отверстий предпочтительно совмещение функций вентиляции и отвода влаги;
— применять жесткие теплоизоляционные материалы плотностью не менее 80—90 кг/м3, имеющие на стороне, обращенной к прослойке, более плотные поверхностные слои утеплителя или покрытия из стекпосетки с ячейками размерами не более 4 х 4 мм или стеклоткани; не следует применять горючие утеплители; применение мягких теплоизоляционных материалов не рекомендуется;
— при использовании в качестве наружного слоя облицовки из плит искусственных или натуральных камней горизонтальные швы должны быть раскрыты (не должны заполняться уплотняющим материалом).

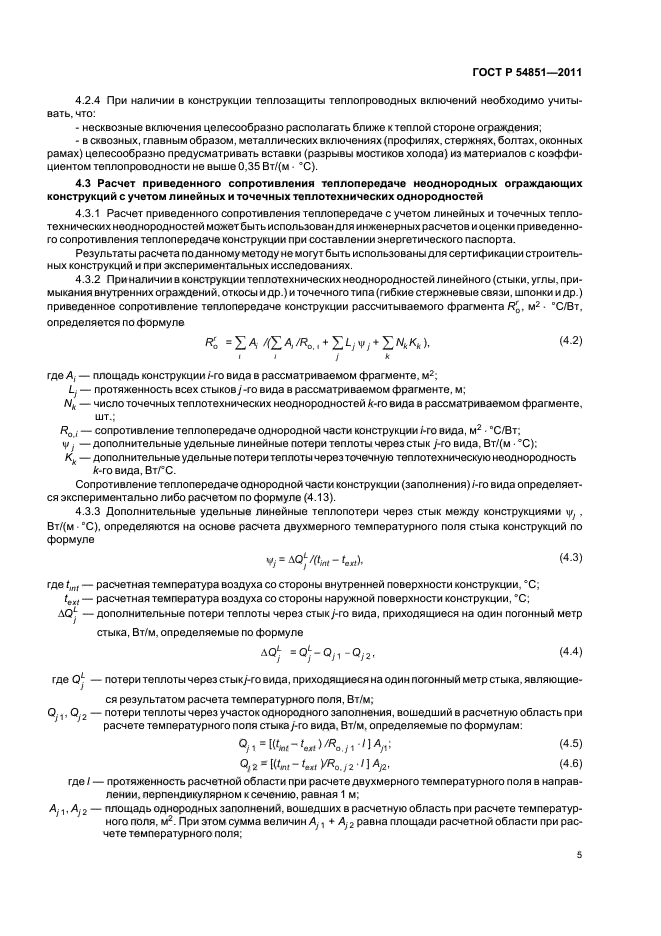

4.2.4 При наличии в конструкции теплозащиты теплопроводных включений необходимо учитывать, что:
— несквозные включения целесообразно располагать ближе к теплой стороне ограждения;
— в сквозных, главным образом, металлических включениях (профилях, стержнях, болтах, оконных рамах) целесообразно предусматривать вставки (разрывы мостиков холода) из материалов с коэффициентом теплопроводности не выше 0,35 Вт/(м • °С).
4.3 Расчет приведенного сопротивления теплопередаче неоднородных ограждающих конструкций с учетом линейных и точечных теплотехнических однородностей
4.3.1 Расчет приведенного сопротивления теплопередаче с учетом линейных и точечных теплотехнических неоднородностей может быть использован для инженерных расчетов и оценки приведенного сопротивления теплопередаче конструкции при составлении энергетического паспорта.
Результаты расчета по данному методу не могут быть использованы для сертификации строительных конструкций и при экспериментальных исследованиях.
4.3.2 При наличии в конструкции теплотехнических неоднородностей линейного (стыки, углы, примыкания внутренних ограждений, откосы и др.) и точечного типа (гибкие стержневые связи, шпонки и др.) приведенное сопротивление теплопередаче конструкции рассчитываемого фрагмента Rro, м2 • °С/Вт, определяется по формуле
Ro = Z A/(Z A/Ro, i + Z LJ V j + Z NkKk), (42)
i i J k
где Aj — площадь конструкции i-го вида в рассматриваемом фрагменте, м2;
Lj — протяженность всех стыковJ -го вида в рассматриваемом фрагменте, м;
Nk — число точечных теплотехнических неоднородностей k-го вида в рассматриваемом фрагменте, шт.;
Ro j — сопротивление теплопередаче однородной части конструкции i-го вида, м2 • °С/Вт;
V j — дополнительные удельные линейные потери теплоты через стык j-го вида, Вт/(м • °С);
Кк — дополнительные удельные потери теплоты через точечную теплотехническую неоднородность k-го вида, Вт/°С.
Сопротивление теплопередаче однородной части конструкции (заполнения) i-го вида определяется экспериментально либо расчетом по формуле (4.13).
4.3.3 Дополнительные удельные линейные теплопотери через стык между конструкциями vj, Вт/(м • °С), определяются на основе расчета двухмерного температурного поля стыка конструкций по формуле
Vj = AQL/^nt — text), (43)
где tint — расчетная температура воздуха со стороны внутренней поверхности конструкции, °С;
text — расчетная температура воздуха со стороны наружной поверхности конструкции, °С;
AQ1: —дополнительные потери теплоты через стык j-го вида, приходящиеся на один погонный метр
стыка, Вт/м, определяемые по формуле
^L~^j 1 — qj
AQL =QL-Qi 1 — Qj2, (4 4)
где Q^ — потери теплоты через стык J-го вида, приходящиеся на один погонный метр стыка, являющиеся результатом расчета температурного поля, Вт/м;
Qj 1, Qj2 — потери теплоты через участок однородного заполнения, вошедший в расчетную область при расчете температурного поля стыка J-го вида, Вт/м, определяемые по формулам:
Qj 1 = [(W — text) /Ro, J1 • l ] Aj1; (4.5)
QJ 2 = [(tint— text )/Ro, J 2 •1 ] AJ2, (46)
где l — протяженность расчетной области при расчете двухмерного температурного поля в направлении, перпендикулярном ксечению, равная 1 м;
Aj 1, Aj2 — площадь однородных заполнений, вошедших в расчетную область при расчете температурного поля, м2. При этом сумма величин Aj 1 + Aj2 равна площади расчетной области при расчете температурного поля;

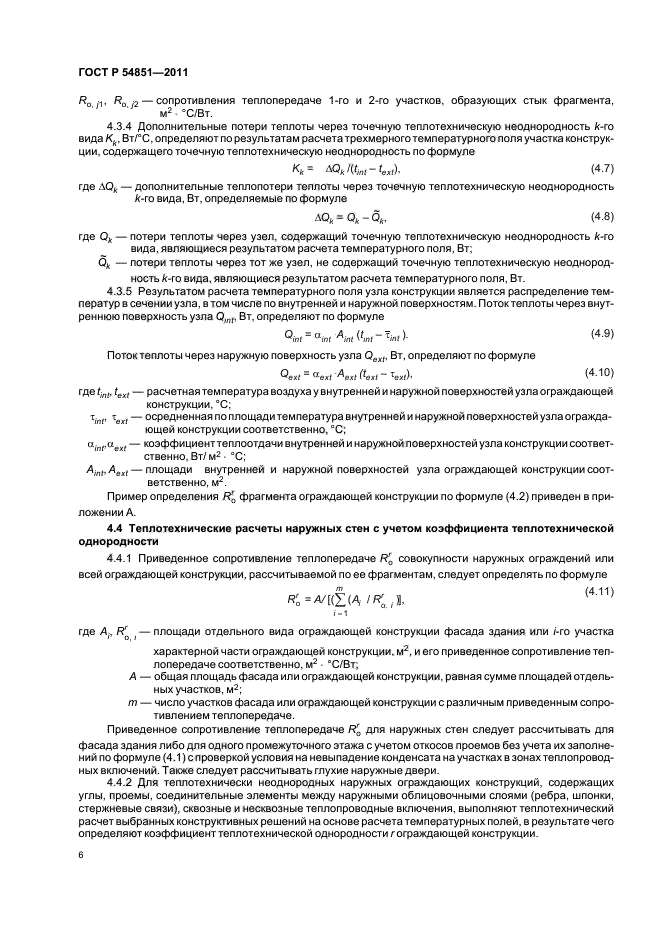

Ro ,, Ro j2 — сопротивления теплопередаче 1-го и 2-го участков, образующих стык фрагмента, ‘ ‘ м2 • °С/Вт.
4.3.4 Дополнительные потери теплоты через точечную теплотехническую неоднородность k-го вида Кк, Вт/°С, определяют по результатам расчета трехмерного температурного поля участка конструкции, содержащего точечную теплотехническую неоднородность по формуле
Кк = AQk /(tint — text), (4.7)
где AQk — дополнительные теплопотери теплоты через точечную теплотехническую неоднородность k-го вида, Вт, определяемые по формуле
AQk = Qk — Qk, (4.8)
где Qk — потери теплоты через узел, содержащий точечную теплотехническую неоднородность k-го вида, являющиеся результатом расчета температурного поля, Вт;
Qk — потери теплоты через тот же узел, не содержащий точечную теплотехническую неоднородность k-го вида, являющиеся результатом расчета температурного поля, Вт.
4.3.5 Результатом расчета температурного поля узла конструкции является распределение температур в сечении узла, в том числе по внутренней и наружной поверхностям. Поток теплоты через внутреннюю поверхность узла Qint, Вт, определяют по формуле
Qint ~ aint Aint (tint — ^int ). (49)
Поток теплоты через наружную поверхность узла Qext, Вт, определяют по формуле
Qext = aext Aext (text— xext), (4.10)
где tint,text — расчетная температура воздуха у внутренней и наружной поверхностей узла ограждающей конструкции, °С;
Tint, Text — осредненная по площади температура внутренней и наружной поверхностей узла ограждающей конструкции соответственно, °С; aint’aext — коэффициент теплоотдачи внутренней и наружной поверхностей узла конструкции соответственно, Вт/ м2 • °С;
Лш, Aext — площади внутренней и наружной поверхностей узла ограждающей конструкции соответственно, м2.
Пример определения Rro фрагмента ограждающей конструкции по формуле (4.2) приведен в приложении А.
4.4 Теплотехнические расчеты наружных стен с учетом коэффициента теплотехнической однородности
4.4.1 Приведенное сопротивление теплопередаче R0 совокупности наружных ограждений или всей ограждающей конструкции, рассчитываемой по ее фрагментам, следует определять по формуле
m (411)
R0 = А [(£ (Л- / Rr0i)], )
i = 1
где A, Rro . — площади отдельного вида ограждающей конструкции фасада здания или i-го участка
характерной части ограждающей конструкции, м2, и его приведенное сопротивление теплопередаче соответственно, м2 • °С/Вт;
А — общая площадь фасада или ограждающей конструкции, равная сумме площадей отдельных участков, м2;
m — число участков фасада или ограждающей конструкции с различным приведенным сопротивлением теплопередаче.
Приведенное сопротивление теплопередаче R0 для наружных стен следует рассчитывать для фасада здания либо для одного промежуточного этажа с учетом откосов проемов без учета их заполнений по формуле (4.1) с проверкой условия на невыпадение конденсата на участках в зонах теплопроводных включений. Также следует рассчитывать глухие наружные двери.
4.4.2 Для теплотехнически неоднородных наружных ограждающих конструкций, содержащих углы, проемы, соединительные элементы между наружными облицовочными слоями (ребра, шпонки, стержневые связи), сквозные и несквозные теплопроводные включения, выполняют теплотехнический расчет выбранных конструктивных решений на основе расчета температурных полей, в результате чего определяют коэффициент теплотехнической однородности rограждающей конструкции.

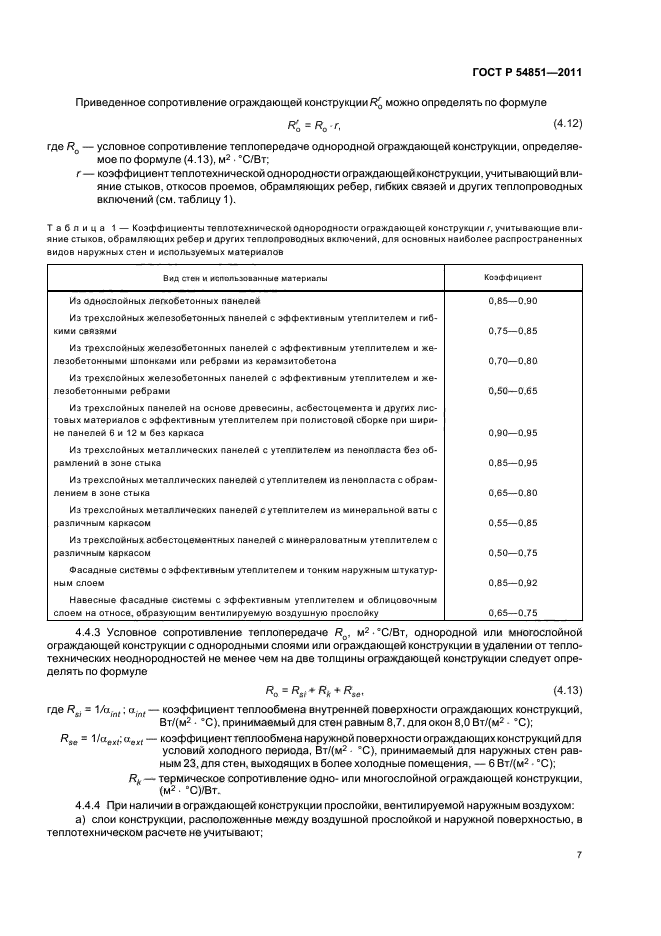

Приведенное сопротивление ограждающей конструкции Rro можно определять по формуле
Ro = Rc • r, (4.12)
где Rq — условное сопротивление теплопередаче однородной ограждающей конструкции, определяемое по формуле (4.13), м2 • °С/Вт; r — коэффициент теплотехнической однородности ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений (см. таблицу 1).
|
Таблица 1 — Коэффициенты теплотехнической однородности ограждающей конструкции г, учитывающие влияние стыков, обрамляющих ребер и других теплопроводных включений, для основных наиболее распространенных видов наружных стен и используемых материалов |
||||||||||||||||||||||||
|
4.4.3 Условное сопротивление теплопередаче RQ, м2 • °С/Вт, однородной или многослойной ограждающей конструкции с однородными слоями или ограждающей конструкции в удалении от теплотехнических неоднородностей не менее чем на две толщины ограждающей конструкции следует определять по формуле
R = Rsi + Rk + ^ (413)
где Rsi = 1/ant; aint — коэффициент теплообмена внутренней поверхности ограждающих конструкций, Вт/(м2 • °С), принимаемый для стен равным 8,7, для окон 8,0 Вт/(м2 • °С);
Rse = 1/aext; aext — коэффициент теплообмена наружной поверхности ограждающих конструкций для условий холодного периода, Вт/(м2 • °С), принимаемый для наружных стен равным 23, для стен, выходящих в более холодные помещения, — 6 Вт/(м2 • °С);
Rk — термическое сопротивление одно- или многослойной ограждающей конструкции, (м2 • °С)/Вт.

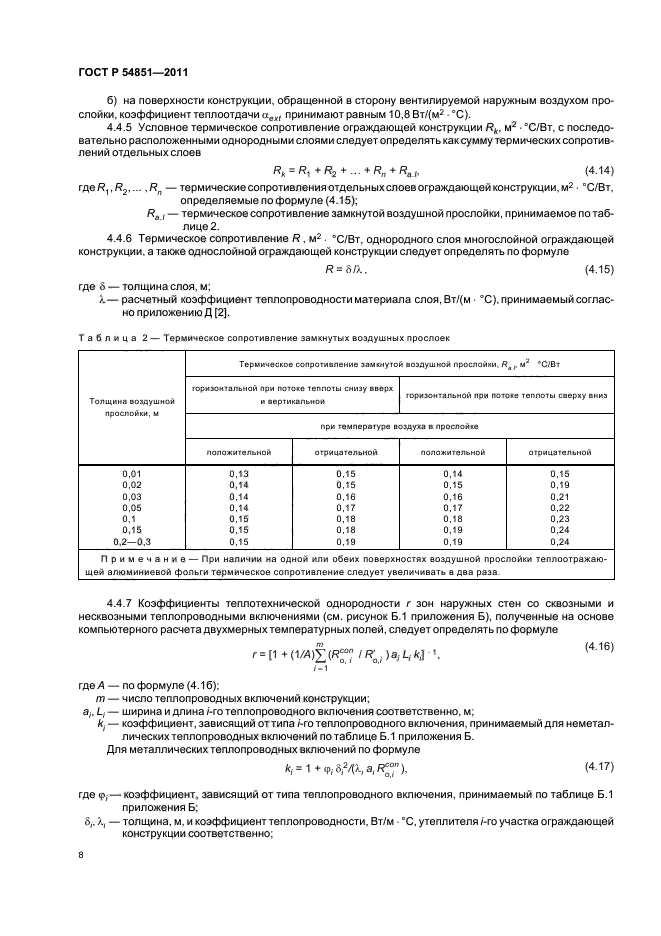

4.4.4 При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом:
а) слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в
теплотехническом расчете не учитывают;
б) на поверхности конструкции, обращенной в сторону вентилируемой наружным воздухом прослойки, коэффициент теплоотдачи aext принимают равным 10,8 Вт/(м2 • °С).
4.4.5 Условное термическое сопротивление ограждающей конструкции Rk, м2 • °С/Вт, с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев
Rk = R1 +R2 + … +Rn + Ra.i, (4.14)
где R1, R2,…, Rn — термические сопротивления отдельных слоев ограждающей конструкции, м2 • °С/Вт, определяемые по формуле (4.15);
Ra 1 — термическое сопротивление замкнутой воздушной прослойки, принимаемое по таблице 2.
4.4.6 Термическое сопротивление R , м2 • °С/Вт, однородного слоя многослойной ограждающей конструкции, а также однослойной ограждающей конструкции следует определять по формуле
R = 5 /X, (4.15)
где 5 — толщина слоя, м;
X —расчетный коэффициент теплопроводности материала слоя,Вт/(м • °С), принимаемый согласно приложению Д [2].
|
Таблица 2 — Термическое сопротивление замкнутых воздушных прослоек |
|||||||||||||||||||||||||
| |||||||||||||||||||||||||
