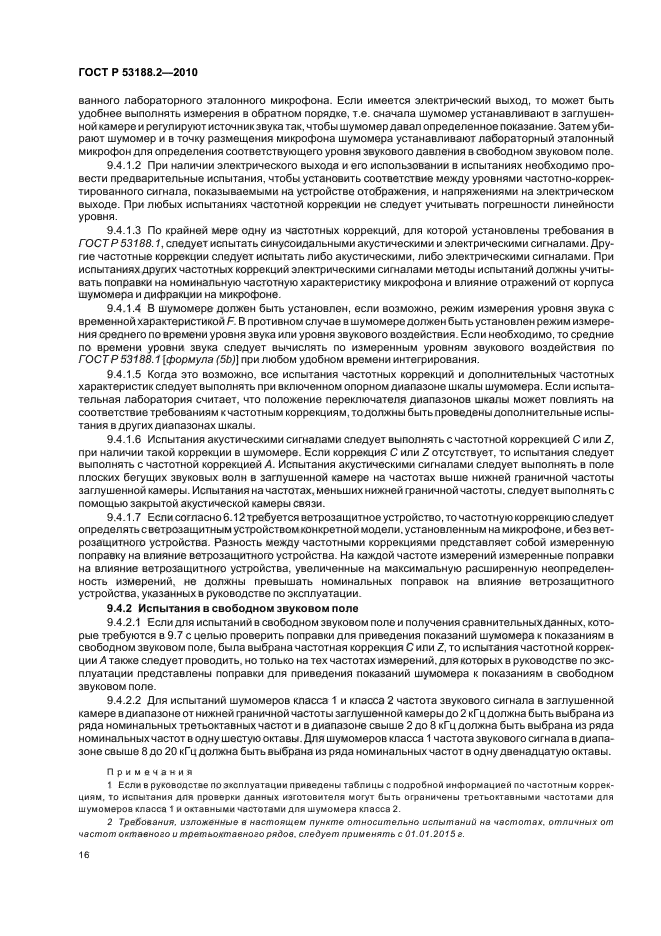

Страница 17
Страница 18
Страница 19
Страница 20
Страница 21
Страница 22
Страница 23
Страница 24
Страница 25
Страница 26
Страница 27
Страница 28
Страница 29
Страница 30
Страница 31
Страница 32

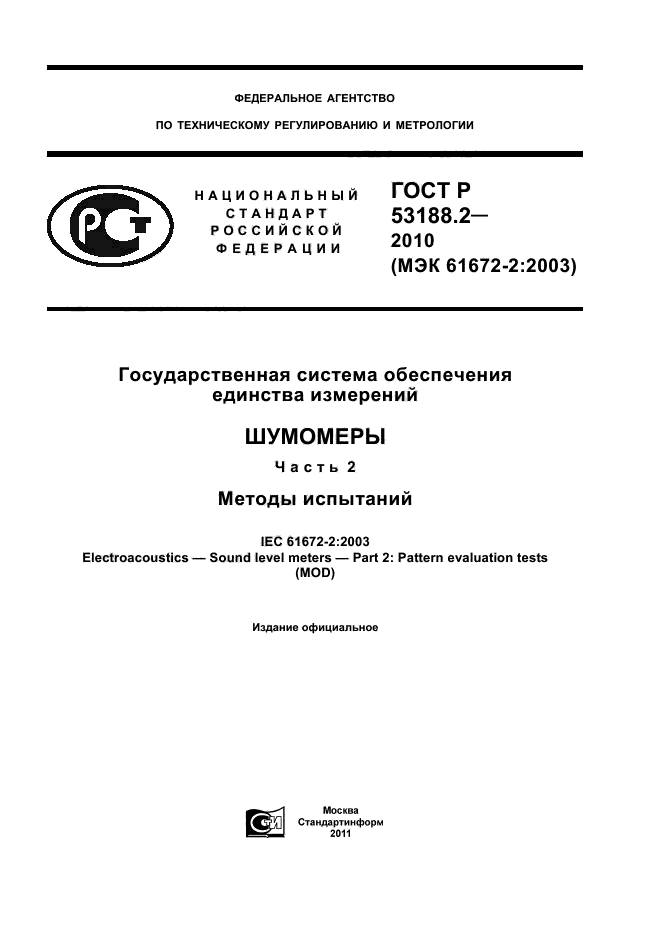

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
ГОСТ Р 53188.2—
2010 (МЭК 61672-2:2003) |
Государственная система обеспечения единства измерений
ШУМОМЕРЫ
Часть 2
Методы испытаний
IEC 61672-2:2003
Electroacoustics — Sound level meters — Part 2: Pattern evaluation tests
(MOD)
Издание официальное

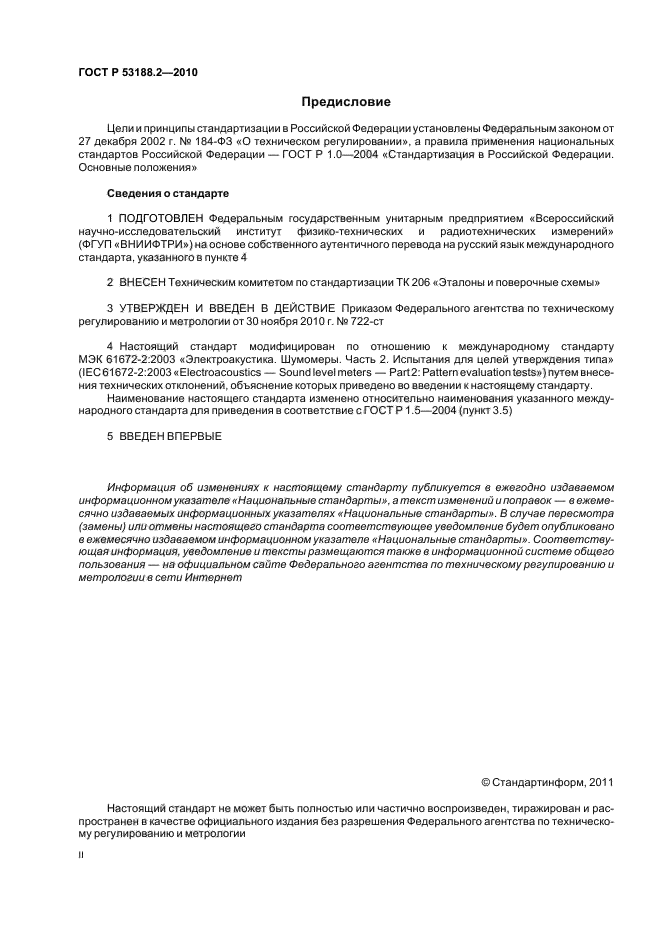

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 «Эталоны и поверочные схемы»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. № 722-ст
4 Настоящий стандарт модифицирован по отношению к международному стандарту МЭК 61672-2:2003 «Электроакустика. Шумомеры. Часть 2. Испытания для целей утверждения типа» (IEC 61672-2:2003 «Electroacoustics — Sound level meters — Part2: Pattern evaluation tests») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты»,атекст изменений ипоправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2011
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

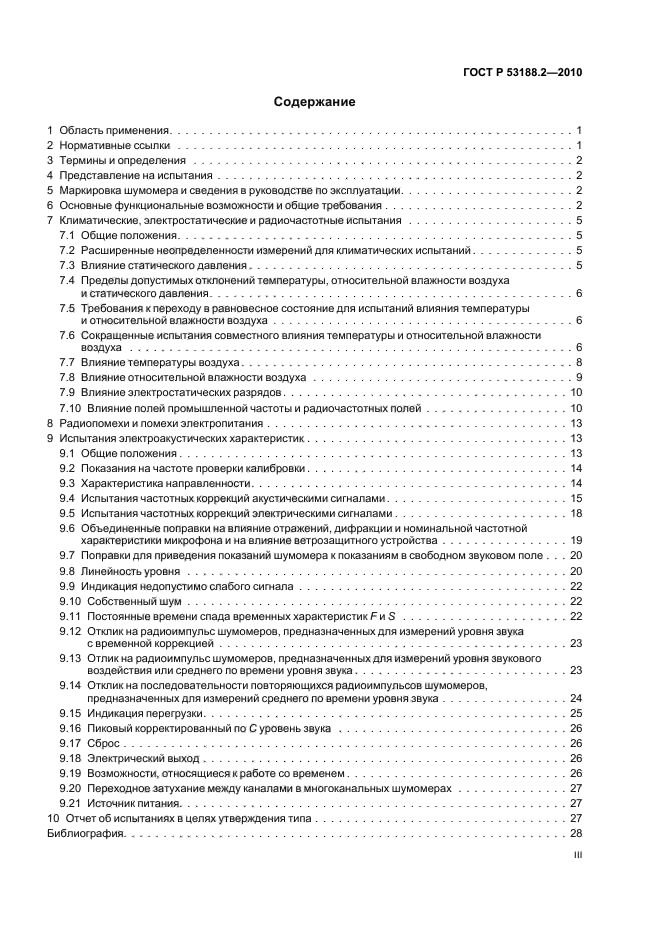

Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..1
3 Термины и определения…………………………………………2
4 Представление на испытания………………………………………2
5 Маркировка шумомера и сведения в руководстве по эксплуатации………………….2
6 Основные функциональные возможности и общие требования……………………2
7 Климатические, электростатические и радиочастотные испытания…………………5
7.1 Общие положения…………………………………………..5
7.2 Расширенные неопределенности измерений для климатических испытаний………….5
7.3 Влияние статического давления…………………………………..5
7.4 Пределы допустимых отклонений температуры, относительной влажности воздуха
и статического давления……………………………………….6
7.5 Требования к переходу в равновесное состояние для испытаний влияния температуры
и относительной влажности воздуха………………………………..6
7.6 Сокращенные испытания совместного влияния температуры и относительной влажности
воздуха ……………………………………………….. 6

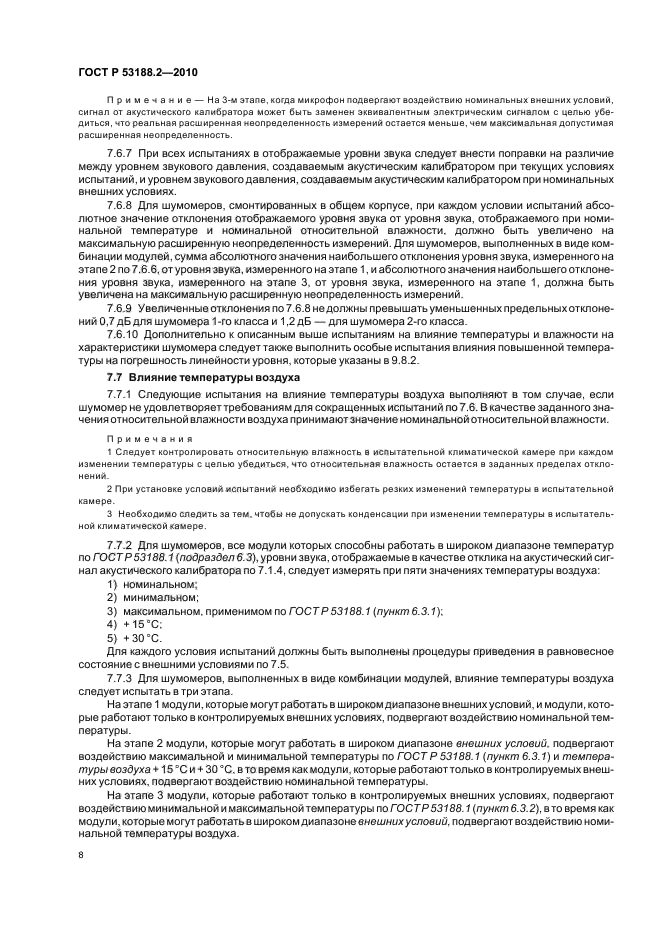

7.7 Влияние температуры воздуха……………………………………8

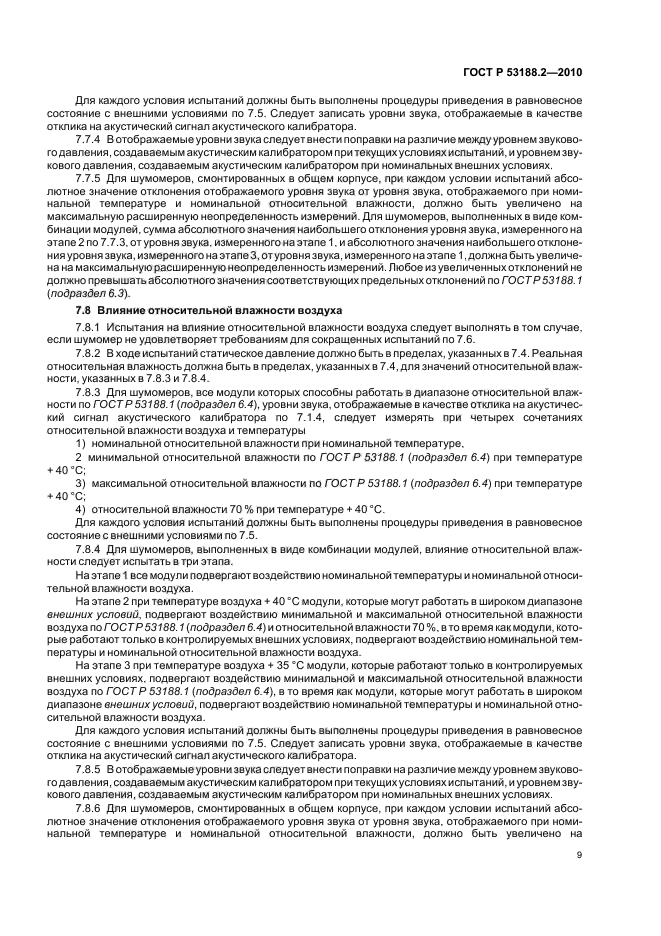

7.8 Влияние относительной влажности воздуха……………………………9

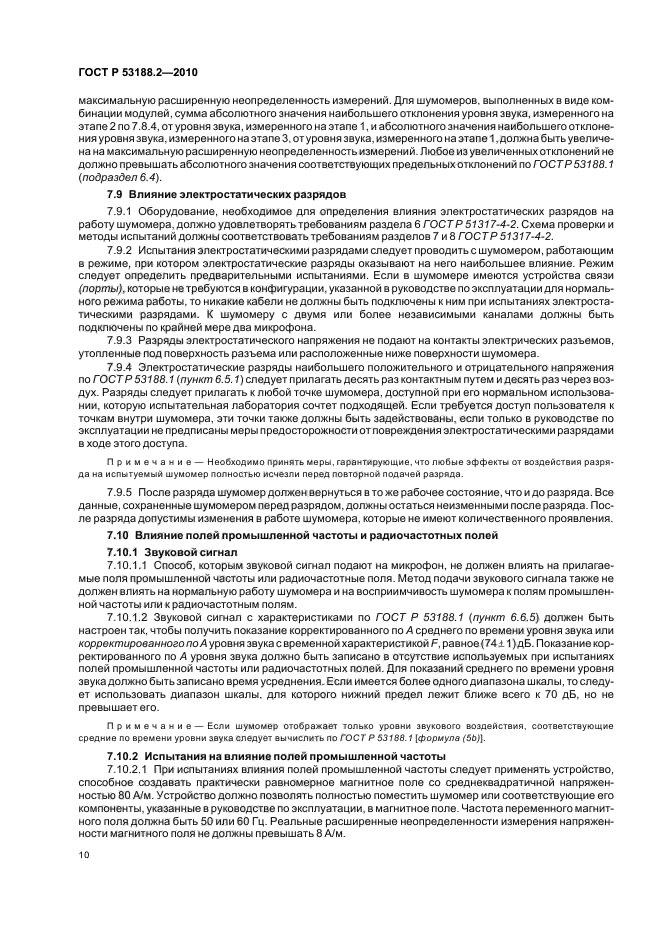

7.9 Влияние электростатических разрядов………………………………10

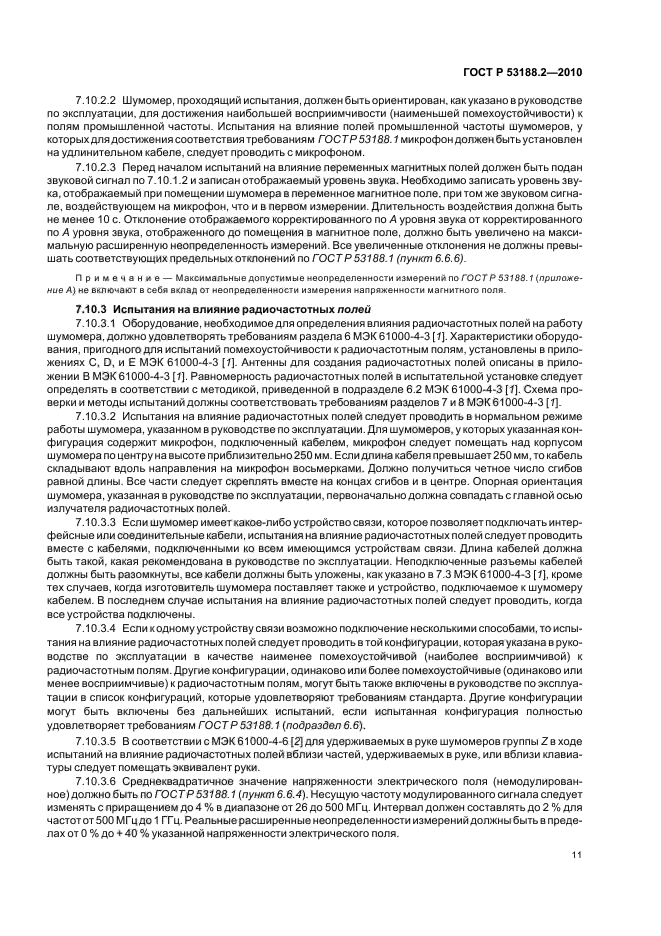

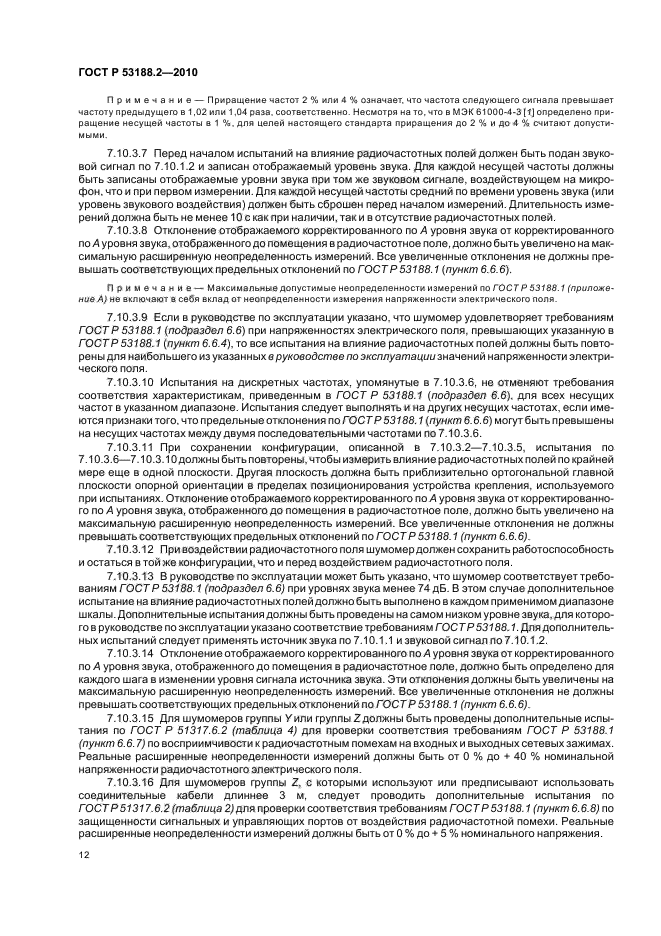

7.10 Влияние полей промышленной частоты и радиочастотных полей………………10
8 Радиопомехи и помехи электропитания………………………………..13
9 Испытания электроакустических характеристик……………………………13
9.1 Общие положения………………………………………….13
9.2 Показания на частоте проверки калибровки……………………………14

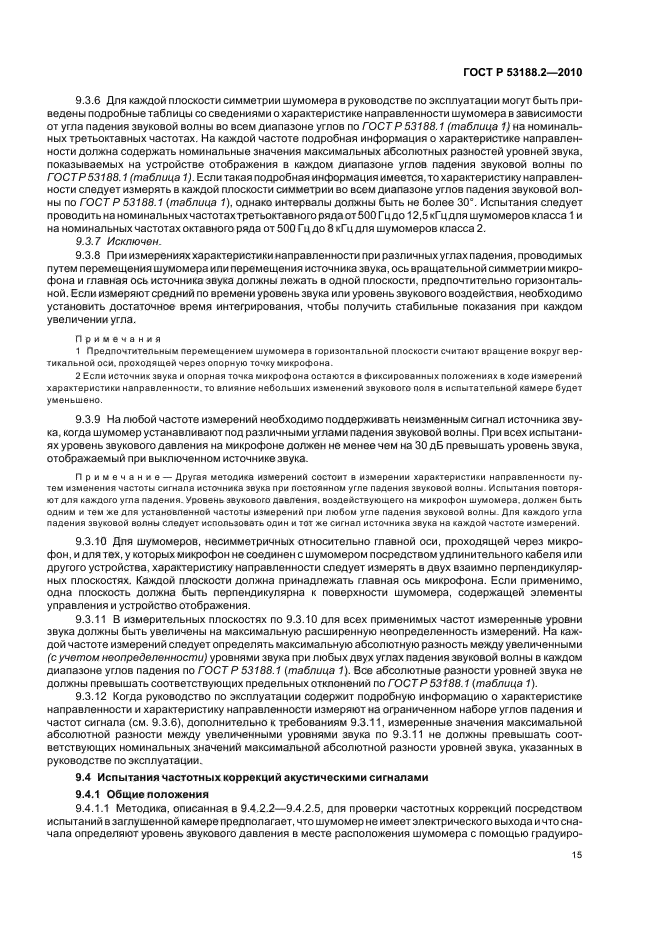

9.3 Характеристика направленности………………………………….14
9.4 Испытания частотных коррекций акустическими сигналами…………………..15

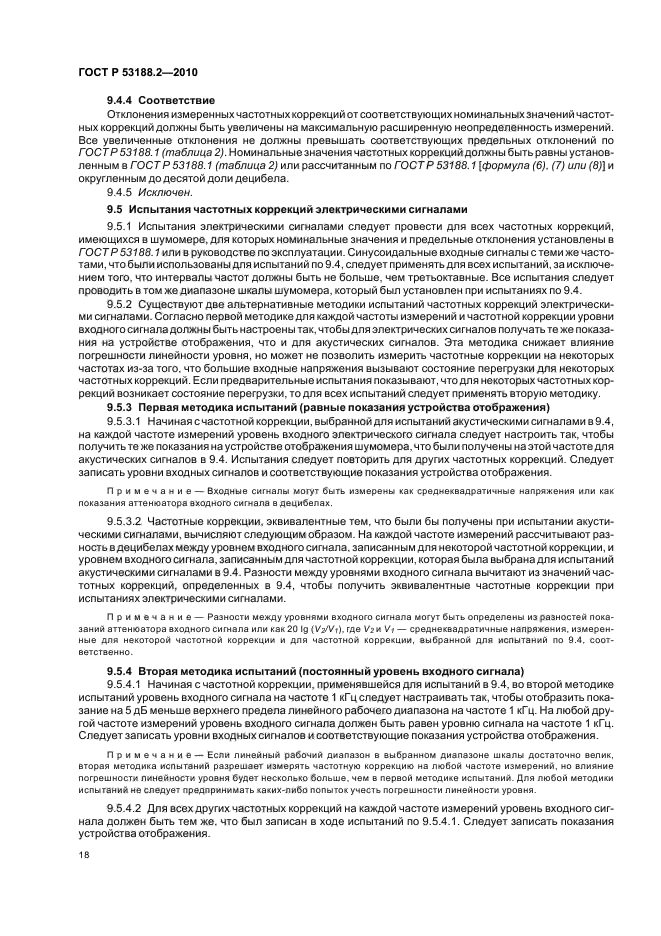

9.5 Испытания частотных коррекций электрическими сигналами………………….18

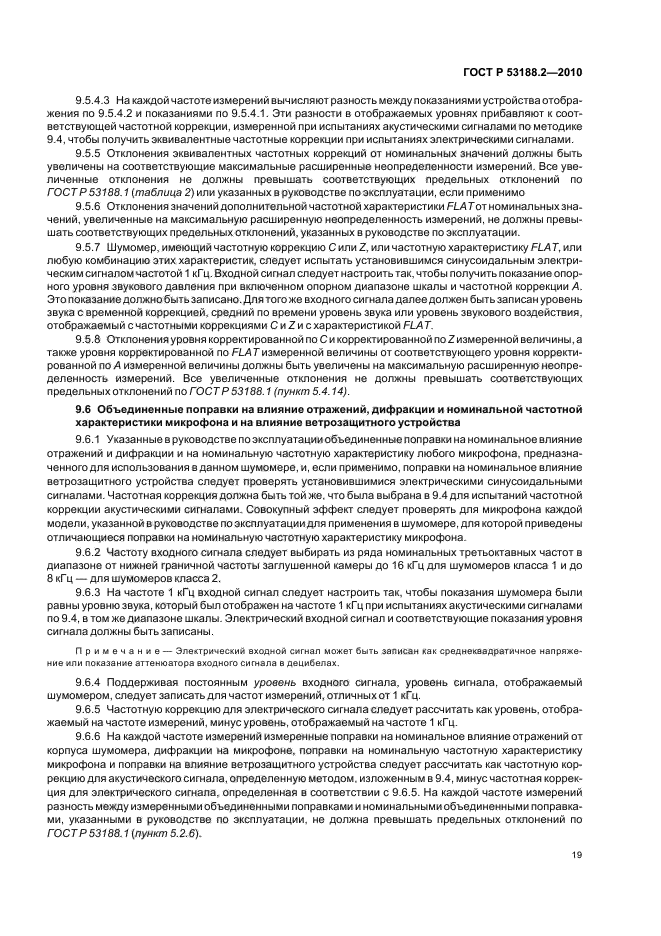

9.6 Объединенные поправки на влияние отражений, дифракции и номинальной частотной
характеристики микрофона и на влияние ветрозащитного устройства…………….19

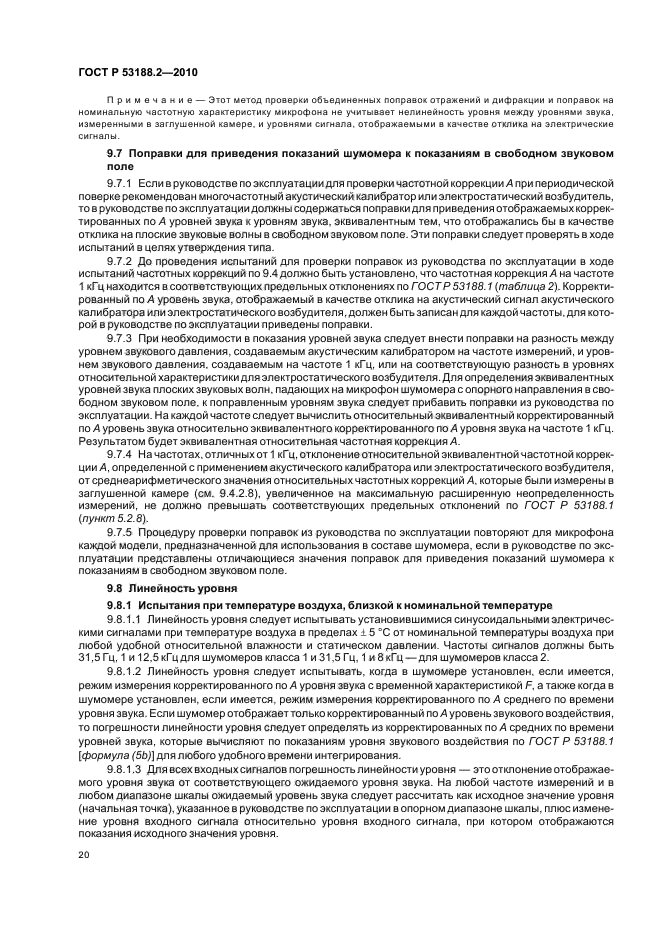

9.7 Поправки для приведения показаний шумомера к показаниям в свободном звуковом поле . . .20
9.8 Линейность уровня…………………………………………20

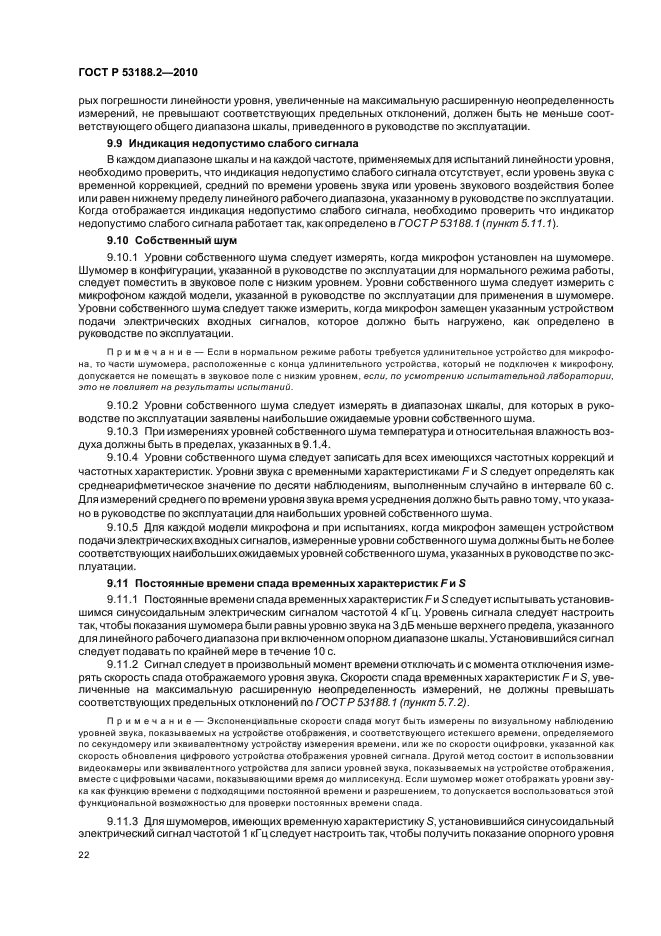

9.9 Индикация недопустимо слабого сигнала…………………………….22
9.10 Собственный шум…………………………………………22
9.11 Постоянные времени спада временных характеристик F и S…………………22

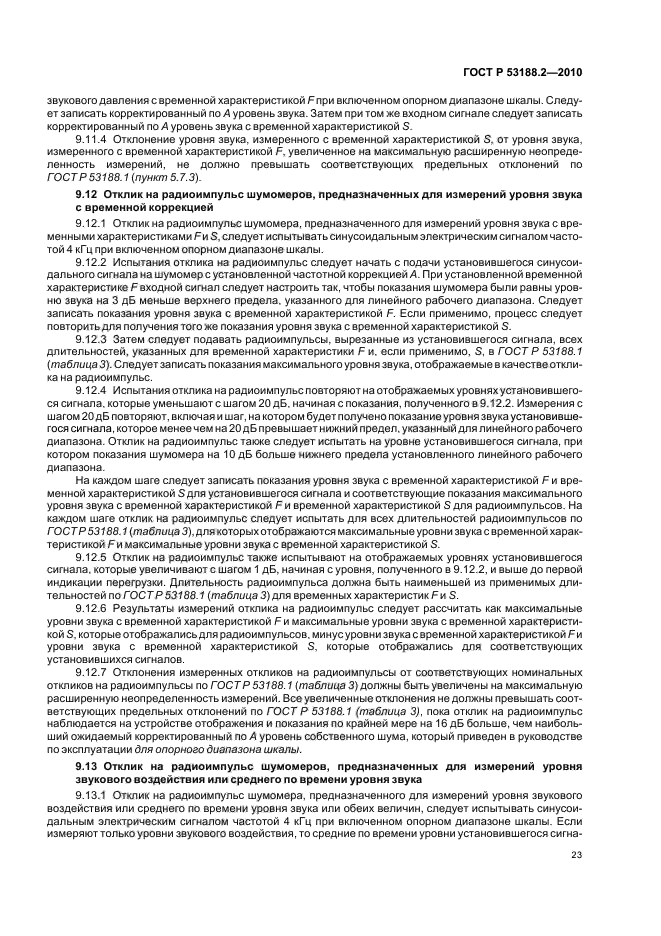

9.12 Отклик на радиоимпульс шумомеров, предназначенных для измерений уровня звука
с временной коррекцией……………………………………..23

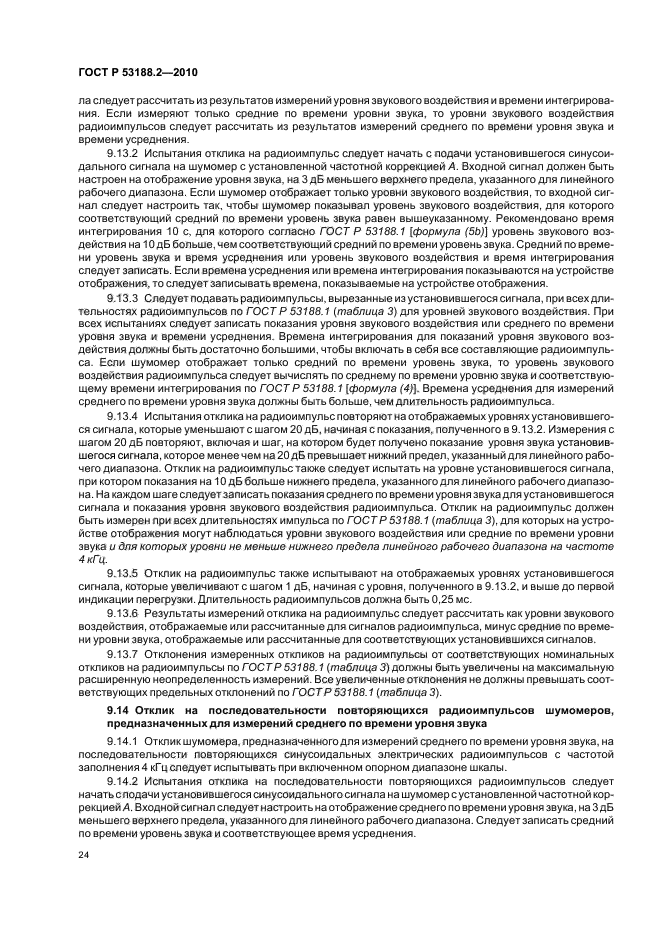

9.13 Отликна радиоимпульс шумомеров, предназначенных для измерений уровня звукового
воздействия или среднего по времени уровня звука………………………23
9.14 Отклик на последовательности повторяющихся радиоимпульсов шумомеров,
предназначенных для измерений среднего по времени уровня звука…………….24

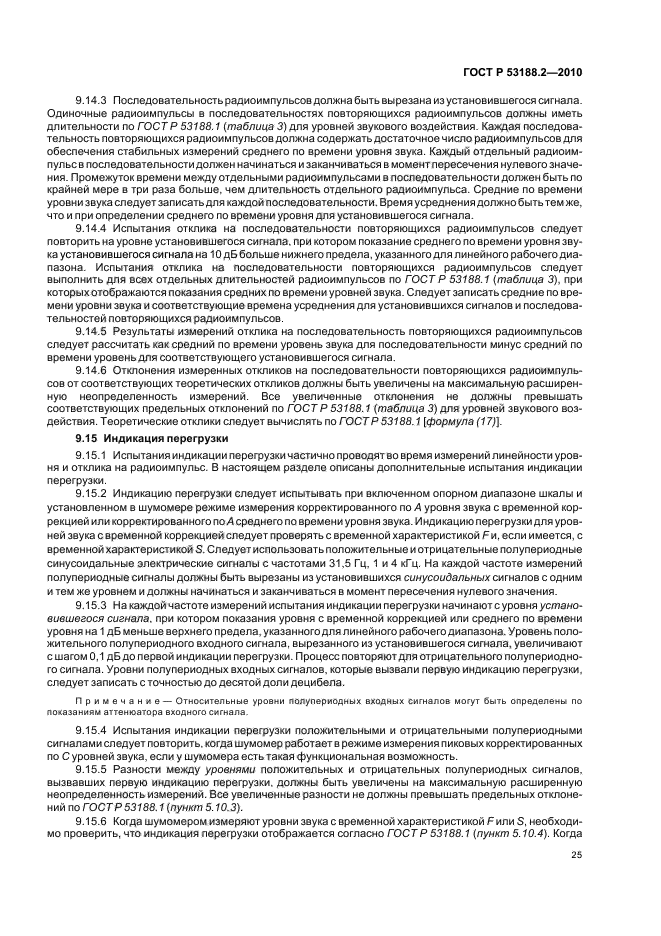

9.15 Индикация перегрузки……………………………………….25
9.16 Пиковый корректированный по Суровеньзвука………………………..26
9.17 Сброс………………………………………………..26
9.18 Электрический выход……………………………………….26
9.19 Возможности, относящиеся к работе со временем……………………….26

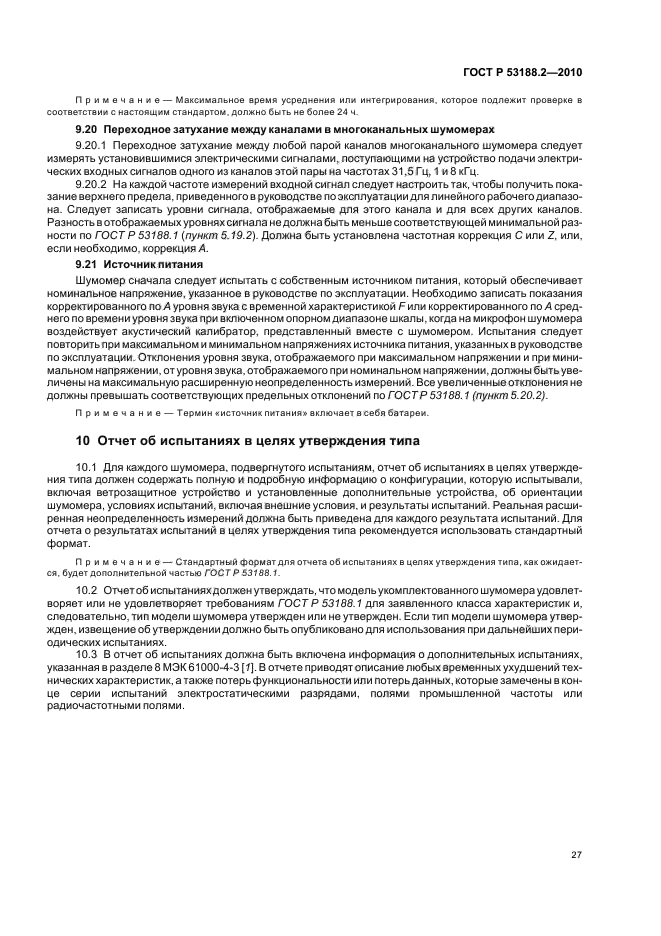

9.20 Переходное затухание между каналами в многоканальных шумомерах…………..27
9.21 Источник питания………………………………………….27
10 Отчет об испытаниях в целях утверждения типа…………………………..27

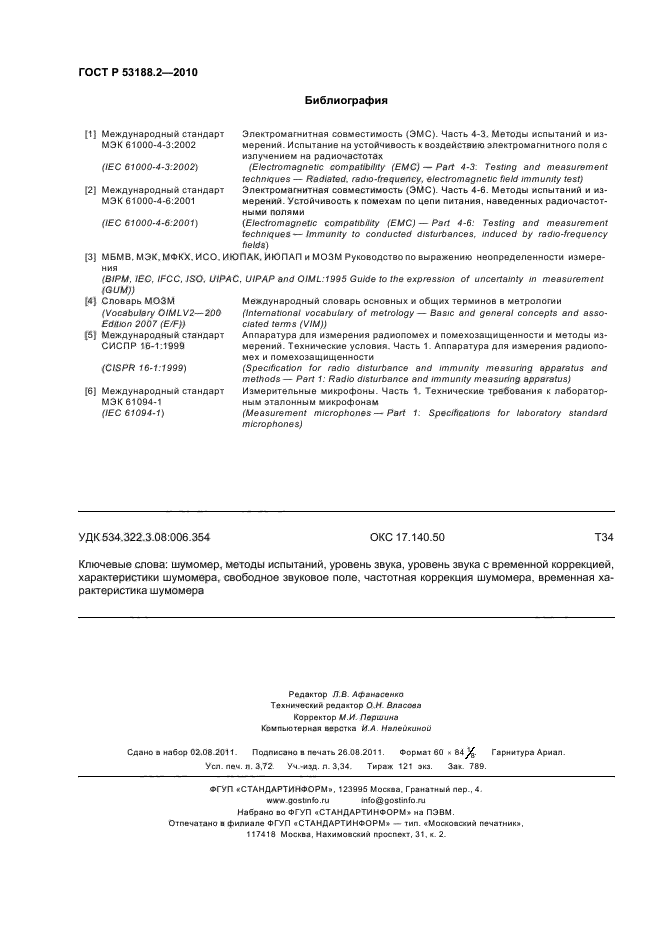

Библиография………………………………………………..28

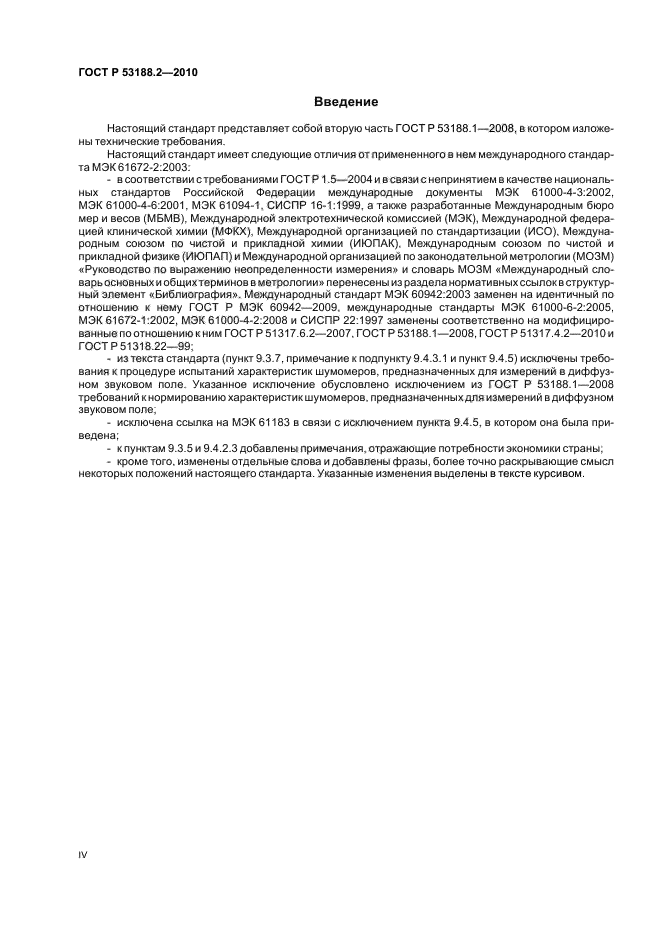

Введение
Настоящий стандарт представляет собой вторую часть ГОСТ Р 53188.1-2008, в котором изложены технические требования.
Настоящий стандарт имеет следующие отличия от примененного в нем международного стандарта МЭК61672-2:2003:
— в соответствии с требованиями ГОСТ Р 1.5-2004 и в связи с непринятием в качестве национальных стандартов Российской Федерации международные документы МЭК 61000-4-3:2002, МЭК 61000-4-6:2001, МЭК 61094-1, СИСПР 16-1:1999, а также разработанные Международным бюро мер и весов (МБМВ), Международной электротехнической комиссией (МЭК), Международной федерацией клинической химии (МФКХ), Международной организацией по стандартизации (ИСО), Международным союзом по чистой и прикладной химии (ИЮПАК), Международным союзом по чистой и прикладной физике (ИЮПАП) и Международной организацией по законодательной метрологии (МОЗМ) «Руководство по выражению неопределенности измерения» и словарь МОЗМ «Международный словарь основных и общих терминов в метрологии» перенесены из раздела нормативных ссылок в структурный элемент «Библиография». Международный стандарт МЭК 60942:2003 заменен на идентичный по отношению к нему гОсТ Р МЭК 60942—2009, международные стандарты МЭК 61000-6-2:2005, МЭК 61672-1:2002, МЭК 61000-4-2:2008 и СИСПР 22:1997 заменены соответственно на модифицированные по отношению к ним ГОСТ Р 51317.6.2-2007, ГОСТ Р 53188.1-2008, ГОСТ Р 51317.4.2-2010 и ГОСТ Р 51318.22-99;
— из текста стандарта (пункт 9.3.7, примечание к подпункту 9.4.3.1 и пункт 9.4.5) исключены требования к процедуре испытаний характеристик шумомеров, предназначенных для измерений в диффузном звуковом поле. Указанное исключение обусловлено исключением из ГОСТ Р 53188.1-2008 требований кнормированиюхарактеристикшумомеров, предназначенныхдля измерений вдиффузном звуковом поле;
— исключена ссылка на МЭК 61183 в связи с исключением пункта 9.4.5, в котором она была приведена;
— к пунктам 9.3.5 и 9.4.2.3 добавлены примечания, отражающие потребности экономики страны;
— кроме того, изменены отдельные слова и добавлены фразы, более точно раскрывающие смысл некоторых положений настоящего стандарта. Указанные изменения выделены в тексте курсивом.
ГОСТ Р 53188.2-2010 (МЭК 61672-2:2003)

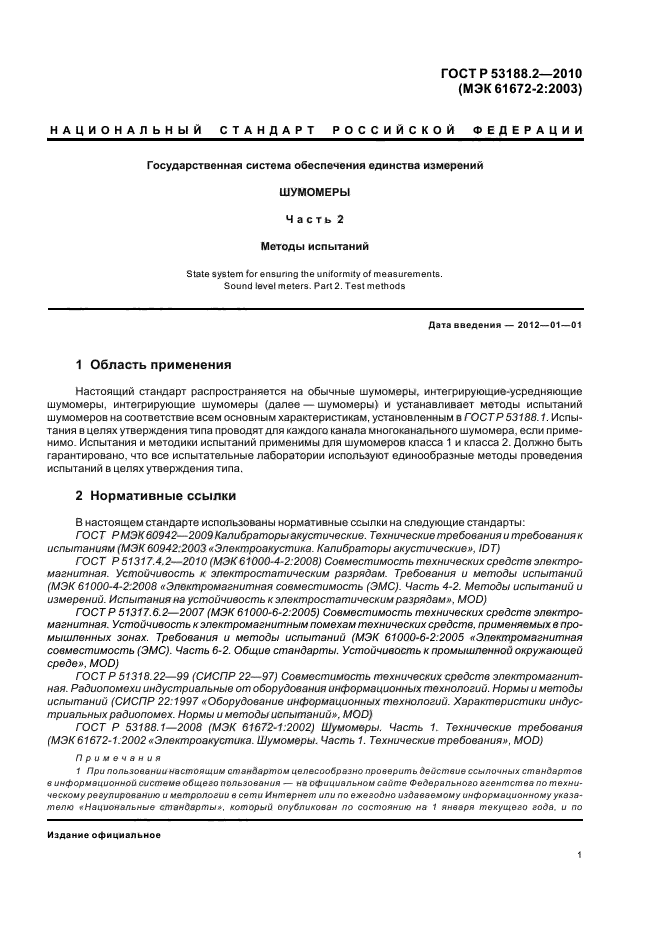

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ Государственная система обеспечения единства измерений ШУМОМЕРЫ Часть 2 Методы испытаний
State system for ensuring the uniformity of measurements.
Sound level meters. Part 2. Test methods
Дата введения — 2012—01—01
1 Область применения
Настоящий стандарт распространяется на обычные шумомеры, интегрирующие-усредняющие шумомеры, интегрирующие шумомеры (далее — шумомеры) и устанавливает методы испытаний шумомеров на соответствие всем основным характеристикам, установленным в ГОСТР 53188.1. Испытания в целях утверждения типа проводят для каждого канала многоканального шумомера, если применимо. Испытания и методики испытаний применимы для шумомеров класса 1 и класса 2. Должно быть гарантировано, что все испытательные лаборатории используют единообразные методы проведения испытаний в целях утверждения типа.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р МЭК60942—2009 Калибраторы акустические. Технические требования и требования к испытаниям (МЭК 60942:2003 «Электроакустика. Калибраторы акустические», IDT)
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний (МЭК 61000-4-2:2008 «Электромагнитная совместимость (ЭМС). Часть 4-2. Методы испытаний и измерений. Испытания на устойчивость к электростатическим разрядам», MOD)
ГОСТ Р 51317.6.2-2007 (МЭК 61000-6-2:2005) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний (МЭК 61000-6-2:2005 «Электромагнитная совместимость (ЭМС). Часть 6-2. Общие стандарты. Устойчивость к промышленной окружающей среде», MOD)
ГОСТ Р 51318.22-99 (СИСПР 22—97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний (СИСПР 22:1997 «Оборудование информационных технологий. Характеристики индустриальных радиопомех. Нормы и методы испытаний», MOD)
ГОСТ Р 53188.1-2008 (МЭК 61672-1:2002) Шумомеры. Часть 1. Технические требования (МЭК 61672-1:2002 «Электроакустика. Шумомеры. Часть 1. Технические требования», MOD)
Примечания
1 При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по
Издание официальное
соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
2 Использованы следующие условные обозначения степени соответствия стандартов:
— IDT — идентичные стандарты;
— MOD — модифицированные стандарты.
3 Термины и определения
В настоящем стандарте применены термины с соответствующими определениями по ГОСТ Р 53188.1, ГОСТ Р 51317.4.2, МЭК 61000-4-3 [1], МЭК 61000-4-6 [2], руководству [3], словарю МОЗМ [4].
4 Представление на испытания
4.1 По крайней мере три образца шумомера одного типа должны быть представлены для испытаний в целях утверждения типа. Испытательная лаборатория должна выбрать по крайней мере два образца для испытаний. По крайней мере один из этих двух образцов должен быть испытан в полном соответствии с настоящим стандартом. Испытательная лаборатория должна решить, проводить ли полные испытания на втором образце или же для утверждения типа достаточен ограниченный набор испытаний.
4.2 Вместе с шумомерами должны быть представлены руководство по эксплуатации, все составные части и дополнительные принадлежности, указанные в руководстве по эксплуатации в качестве неотъемлемых частей, необходимых для нормального режима работы. Например, к дополнительным частям и принадлежностям относится удлинительное устройство или кабель для микрофона, периферийное оборудование.
4.3 Если изготовитель шумомера поставляет устройства, которые подключают к шумомеру кабелями, то эти устройства и кабели должны быть представлены вместе с шумомером.
4.4 Вместе с шумомером должен быть представлен поверенный акустический калибратор модели, указанной в руководстве поэксплуатации. Такжедолжнобыть представлено руководство поэксплуа-тации акустического калибратора. Представленная модель акустического калибратора должна удовлетворять требованиям ГОСТ Р МЭК 60942 для соответствующего класса, как установлено в ГОСТР 53188.1 (пункт 5.2.2).
5 Маркировка шумомера и сведения в руководстве по эксплуатации
5.1 Необходимо убедиться, что шумомер имеет маркировку в соответствии с требованиями ГОСТ Р 53188.1 (раздел 8).
5.2 Перед началом испытаний необходимо убедиться, что руководство по эксплуатации содержит сведения, соответствующие функциональным возможностям, реализованным в шумомере, какуказано в ГОСТР 53188.1 (раздел 9).
5.3 Если шумомер не удовлетворяет требованиям 5.1 и 5.2, испытания в целях утверждения типа не проводят.
5.4 После завершения испытаний следует проверить сведения, указанные в 5.2, с целью убедиться, что они правильны и не превышают соответствующих предельных отклонений.
6 Основные функциональные возможности и общие требования
6.1 Никакие испытания, установленные в настоящем стандарте, не должны быть пропущены, за исключением случаев, когда шумомер не имеет той функциональной возможности, для проверки которой предназначено данное испытание.
Примечание — В случаях, когда изменяется конструкция шумомера, уже прошедшего испытания в целях утверждения типа, и требуется заново провести испытания в целях утверждения типа, по усмотрению испытательной лаборатории испытания электроакустических характеристик, на которые не повлияло изменение конструкции, допускается не проводить.

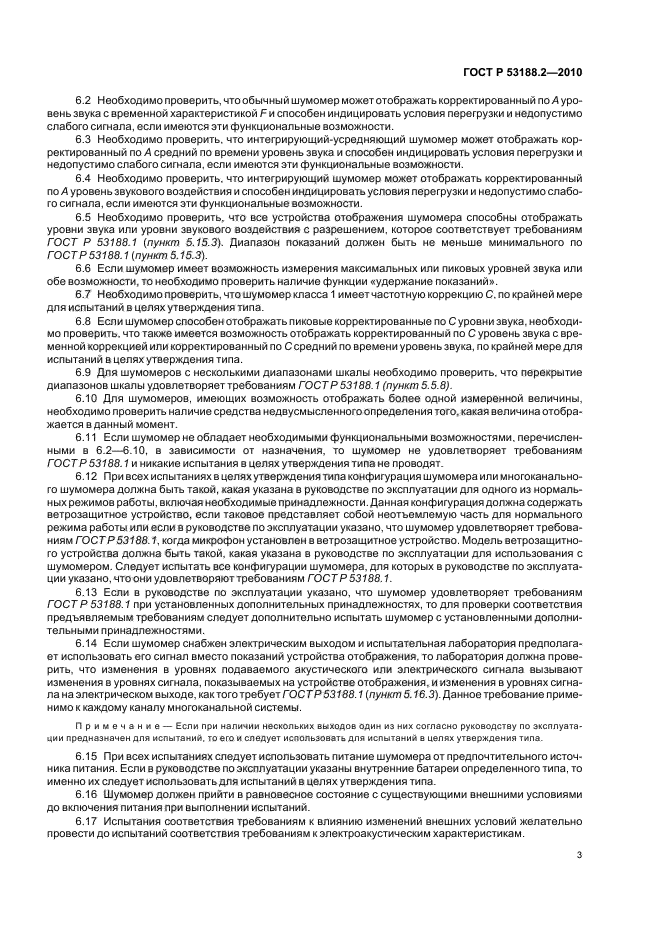

6.2 Необходимо проверить, что обычный шумомер может отображать корректированный по А уровень звука с временной характеристикой F и способен индицировать условия перегрузки и недопустимо слабого сигнала, если имеются эти функциональные возможности.
6.3 Необходимо проверить, что интегрирующий-усредняющий шумомер может отображать корректированный по А средний по времени уровень звука и способен индицировать условия перегрузки и недопустимо слабого сигнала, если имеются эти функциональные возможности.
6.4 Необходимо проверить, что интегрирующий шумомер может отображать корректированный по А уровень звукового воздействия и способен индицировать условия перегрузки и недопустимо слабого сигнала, если имеются эти функциональные возможности.
6.5 Необходимо проверить, что все устройства отображения шумомера способны отображать уровни звука или уровни звукового воздействия с разрешением, которое соответствует требованиям ГОСТ Р 53188.1 (пункт 5.15.3). Диапазон показаний должен быть не меньше минимального по ГОСТР 53188.1 (пункт 5.15.3).
6.6 Если шумомер имеет возможность измерения максимальных или пиковых уровней звука или обе возможности, то необходимо проверить наличие функции «удержание показаний».
6.7 Необходимо проверить, что шумомер класса 1 имеет частотную коррекцию С, по крайней мере для испытаний в целях утверждения типа.
6.8 Если шумомер способен отображать пиковые корректированные по С уровни звука, необходимо проверить, что также имеется возможность отображать корректированный по С уровень звука с временной коррекцией или корректированный по С средний по времени уровень звука, по крайней мере для испытаний в целях утверждения типа.
6.9 Для шумомеров с несколькими диапазонами шкалы необходимо проверить, что перекрытие диапазонов шкалы удовлетворяет требованиям ГОСТР 53188.1 (пункт 5.5.8).
6.10 Для шумомеров, имеющих возможность отображать более одной измеренной величины, необходимо проверить наличие средства недвусмысленного определения того, какая величина отображается в данный момент.
6.11 Если шумомер не обладает необходимыми функциональными возможностями, перечисленными в 6.2—6.10, в зависимости от назначения, то шумомер не удовлетворяет требованиям ГОСТР 53188.1 и никакие испытания в целях утверждения типа не проводят.
6.12 При всех испытаниях в целях утверждения типа конфигурация шумомера или многоканального шумомера должна быть такой, какая указана в руководстве по эксплуатации для одного из нормальных режимов работы, включая необходимые принадлежности. Данная конфигурация должна содержать ветрозащитное устройство, если таковое представляет собой неотъемлемую часть для нормального режима работы или если в руководстве по эксплуатации указано, что шумомер удовлетворяет требованиям ГОСТР 53188.1, когда микрофон установлен в ветрозащитное устройство. Модель ветрозащитного устройства должна быть такой, какая указана в руководстве по эксплуатации для использования с шумомером. Следует испытать все конфигурации шумомера, для которых в руководстве по эксплуатации указано, что они удовлетворяют требованиям ГОСТР 53188.1.
6.13 Если в руководстве по эксплуатации указано, что шумомер удовлетворяет требованиям ГОСТ Р 53188.1 при установленных дополнительных принадлежностях, то для проверки соответствия предъявляемым требованиям следует дополнительно испытать шумомер с установленными дополнительными принадлежностями.
6.14 Если шумомер снабжен электрическим выходом и испытательная лаборатория предполагает использовать его сигнал вместо показаний устройства отображения, то лаборатория должна проверить, что изменения в уровнях подаваемого акустического или электрического сигнала вызывают изменения в уровнях сигнала, показываемых на устройстве отображения, и изменения в уровнях сигнала на электрическом выходе, кактого требует ГОСТР 53188.1 (пункт 5.16.3). Данное требование применимо к каждому каналу многоканальной системы.
Примечание — Если при наличии нескольких выходов один из них согласно руководству по эксплуатации предназначен для испытаний, то его и следует использовать для испытаний в целях утверждения типа.
6.15 При всех испытаниях следует использовать питание шумомера от предпочтительного источника питания. Если в руководстве по эксплуатации указаны внутренние батареи определенного типа, то именно их следует использовать для испытаний в целях утверждения типа.
6.16 Шумомер должен прийти в равновесное состояние с существующими внешними условиями до включения питания при выполнении испытаний.
6.17 Испытания соответствия требованиям к влиянию изменений внешних условий желательно провести до испытаний соответствия требованиям к электроакустическим характеристикам.

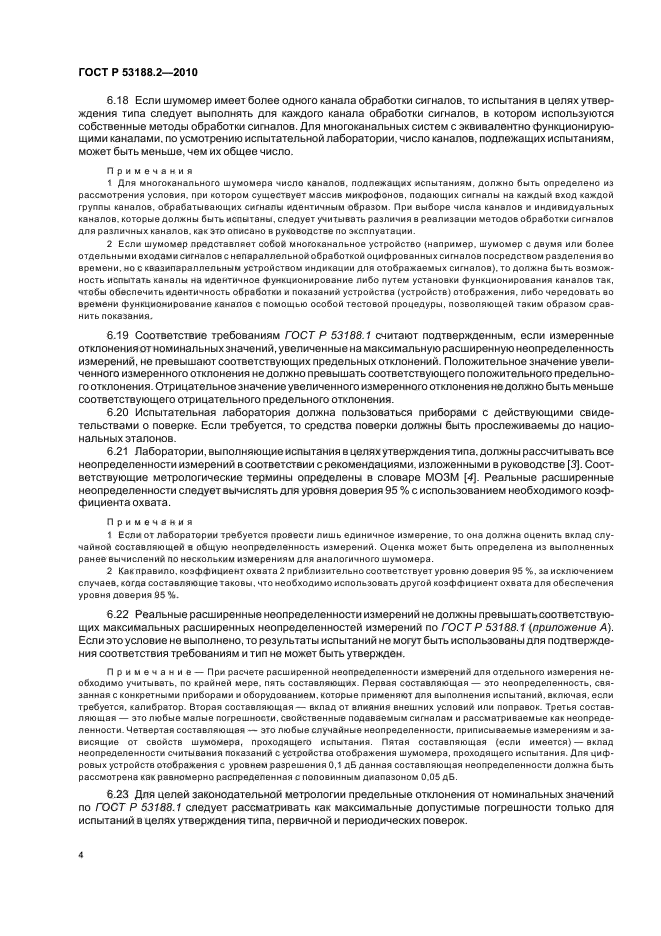

6.18 Если шумомер имеет более одного канала обработки сигналов, то испытания в целях утверждения типа следует выполнять для каждого канала обработки сигналов, в котором используются собственные методы обработки сигналов. Для многоканальных систем с эквивалентно функционирующими каналами, по усмотрению испытательной лаборатории, число каналов, подлежащих испытаниям, может быть меньше, чем их общее число.
Примечания
1 Для многоканального шумомера число каналов, подлежащих испытаниям, должно быть определено из рассмотрения условия, при котором существует массив микрофонов, подающих сигналы на каждый вход каждой группы каналов, обрабатывающих сигналы идентичным образом. При выборе числа каналов и индивидуальных каналов, которые должны быть испытаны, следует учитывать различия в реализации методов обработки сигналов для различных каналов, как это описано в руководстве по эксплуатации.
2 Если шумомер представляет собой многоканальное устройство (например, шумомер с двумя или более отдельными входами сигналов с непараллельной обработкой оцифрованных сигналов посредством разделения во времени, но с квазипараллельным устройством индикации для отображаемых сигналов), то должна быть возможность испытать каналы на идентичное функционирование либо путем установки функционирования каналов так, чтобы обеспечить идентичность обработки и показаний устройства (устройств) отображения, либо чередовать во времени функционирование каналов с помощью особой тестовой процедуры, позволяющей таким образом сравнить показания.
6.19 Соответствие требованиям ГОСТ Р 53188.1 считают подтвержденным, если измеренные отклонения от номинальныхзначений, увеличенные на максимальную расширенную неопределенность измерений, не превышают соответствующих предельных отклонений. Положительное значение увеличенного измеренного отклонения не должно превышать соответствующего положительного предельного отклонения. Отрицательное значение увеличенного измеренного отклонения не должно быть меньше соответствующего отрицательного предельного отклонения.
6.20 Испытательная лаборатория должна пользоваться приборами с действующими свидетельствами о поверке. Если требуется, то средства поверки должны быть прослеживаемы до национальных эталонов.
6.21 Лаборатории, выполняющие испытания в целяхутверждениятипа,должны рассчитывать все неопределенности измерений в соответствии с рекомендациями, изложенными в руководстве [3]. Соответствующие метрологические термины определены в словаре МОЗМ [4]. Реальные расширенные неопределенности следует вычислять для уровня доверия 95 % с использованием необходимого коэффициента охвата.
Примечания
1 Если от лаборатории требуется провести лишь единичное измерение, то она должна оценить вклад случайной составляющей в общую неопределенность измерений. Оценка может быть определена из выполненных ранее вычислений по нескольким измерениям для аналогичного шумомера.
2 Как правило, коэффициент охвата 2 приблизительно соответствует уровню доверия 95 %, за исключением случаев, когда составляющие таковы, что необходимо использовать другой коэффициент охвата для обеспечения уровня доверия 95 %.
6.22 Реальные расширенные неопределенности измерений не должны превышать соответствующих максимальных расширенных неопределенностей измерений по ГОСТ Р 53188.1 (приложение А). Если это условие не выполнено, то результаты испытаний не могут быть использованы для подтверждения соответствия требованиям и тип не может быть утвержден.
Примечание — При расчете расширенной неопределенности измерений для отдельного измерения необходимо учитывать, по крайней мере, пять составляющих. Первая составляющая — это неопределенность, связанная с конкретными приборами и оборудованием, которые применяют для выполнения испытаний, включая, если требуется, калибратор. Вторая составляющая — вклад от влияния внешних условий или поправок. Третья составляющая — это любые малые погрешности, свойственные подаваемым сигналам и рассматриваемые как неопределенности. Четвертая составляющая — это любые случайные неопределенности, приписываемые измерениям и зависящие от свойств шумомера, проходящего испытания. Пятая составляющая (если имеется) — вклад неопределенности считывания показаний с устройства отображения шумомера, проходящего испытания. Для цифровых устройств отображения с уровнем разрешения 0,1 дБ данная составляющая неопределенности должна быть рассмотрена как равномерно распределенная с половинным диапазоном 0,05 дБ.
6.23 Для целей законодательной метрологии предельные отклонения от номинальных значений по ГОСТ Р 53188.1 следует рассматривать как максимальные допустимые погрешности только для испытаний в целях утверждения типа, первичной и периодических поверок.

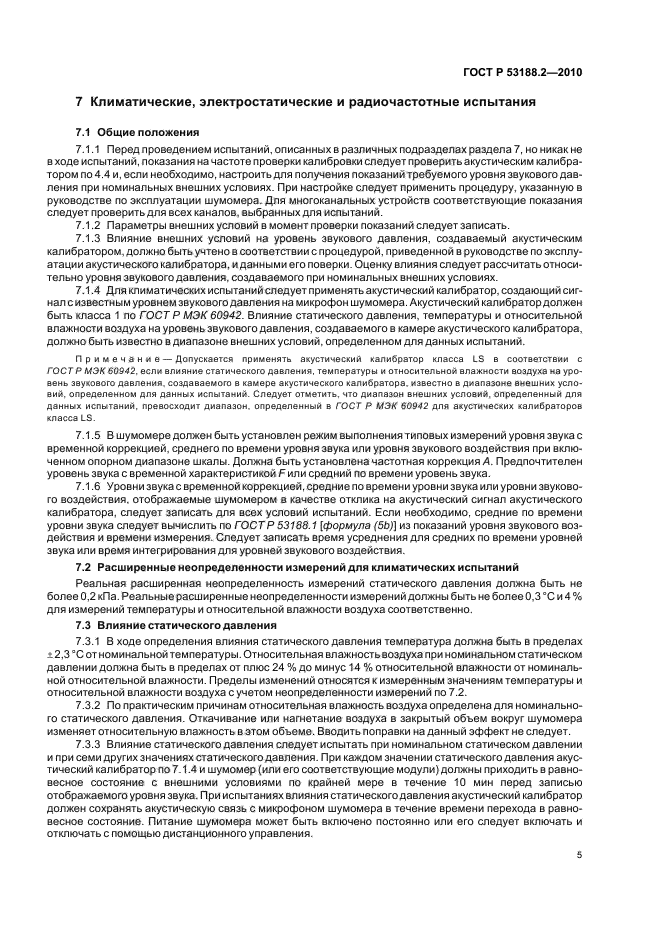

7 Климатические, электростатические и радиочастотные испытания
7.1 Общие положения
7.1.1 Перед проведением испытаний, описанных в различных подразделах раздела 7, но никак не входе испытаний, показания на частоте проверки калибровки следует проверить акустическим калибратором по 4.4 и, если необходимо, настроить для получения показаний требуемого уровня звукового давления при номинальных внешних условиях. При настройке следует применить процедуру, указанную в руководстве по эксплуатации шумомера. Для многоканальных устройств соответствующие показания следует проверить для всех каналов, выбранных для испытаний.
7.1.2 Параметры внешних условий в момент проверки показаний следует записать.
7.1.3 Влияние внешних условий на уровень звукового давления, создаваемый акустическим калибратором, должно быть учтено в соответствии с процедурой, приведенной в руководстве по эксплуатации акустического калибратора, и данными его поверки. Оценку влияния следует рассчитать относительно уровня звукового давления, создаваемого при номинальных внешних условиях.
7.1.4 Для климатических испытаний следует применять акустический калибратор, создающий сигнал с известным уровнем звукового давления на микрофон шумомера. Акустический калибратор должен быть класса 1 по ГОСТ Р МЭК 60942. Влияние статического давления, температуры и относительной влажности воздуха на уровень звукового давления, создаваемого в камере акустического калибратора, должно быть известно в диапазоне внешних условий, определенном для данных испытаний.
Примечание — Допускается применять акустический калибратор класса LS в соответствии с ГОСТ Р МЭК 60942, если влияние статического давления, температуры и относительной влажности воздуха на уровень звукового давления, создаваемого в камере акустического калибратора, известно в диапазоне внешних условий, определенном для данных испытаний. Следует отметить, что диапазон внешних условий, определенный для данных испытаний, превосходит диапазон, определенный в ГОСТ Р МЭК 60942 для акустических калибраторов класса LS.
7.1.5 В шумомере должен быть установлен режим выполнения типовых измерений уровня звука с временной коррекцией, среднего по времени уровня звука или уровня звукового воздействия при включенном опорном диапазоне шкалы. Должна быть установлена частотная коррекция А. Предпочтителен уровень звука с временной характеристикой F или средний по времени уровень звука.
7.1.6 Уровни звука с временной коррекцией, средние по времени уровни звука или уровни звукового воздействия, отображаемые шумомером в качестве отклика на акустический сигнал акустического калибратора, следует записать для всех условий испытаний. Если необходимо, средние по времени уровни звука следует вычислить по ГОСТР 53188.1 [формула (5b)] из показаний уровня звукового воздействия и времени измерения. Следует записать время усреднения для средних по времени уровней звука или время интегрирования для уровней звукового воздействия.
7.2 Расширенные неопределенности измерений для климатических испытаний
Реальная расширенная неопределенность измерений статического давления должна быть не более 0,2 кПа. Реальные расширенные неопределенности измерений должны быть не более 0,3 °С и 4 % для измерений температуры и относительной влажности воздуха соответственно.
7.3 Влияние статического давления
7.3.1 В ходе определения влияния статического давления температура должна быть в пределах +2,3 °С от номинальной температуры. Относительная влажность воздуха при номинальном статическом давлении должна быть в пределах от плюс 24 % до минус 14 % относительной влажности от номинальной относительной влажности. Пределы изменений относятся к измеренным значениям температуры и относительной влажности воздуха с учетом неопределенности измерений по 7.2.
7.3.2 По практическим причинам относительная влажность воздуха определена для номинального статического давления. Откачивание или нагнетание воздуха в закрытый объем вокруг шумомера изменяет относительную влажность в этом объеме. Вводить поправки на данный эффект не следует.
7.3.3 Влияние статического давления следует испытать при номинальном статическом давлении и при семи других значениях статического давления. При каждом значении статического давления акустический калибратор по 7.1.4 и шумомер (или его соответствующие модули) должны приходить в равновесное состояние с внешними условиями по крайней мере в течение 10 мин перед записью отображаемого уровня звука. При испытаниях влияния статического давления акустический калибратор должен сохранять акустическую связь с микрофоном шумомера в течение времени перехода в равновесное состояние. Питание шумомера может быть включено постоянно или его следует включать и отключать с помощью дистанционного управления.

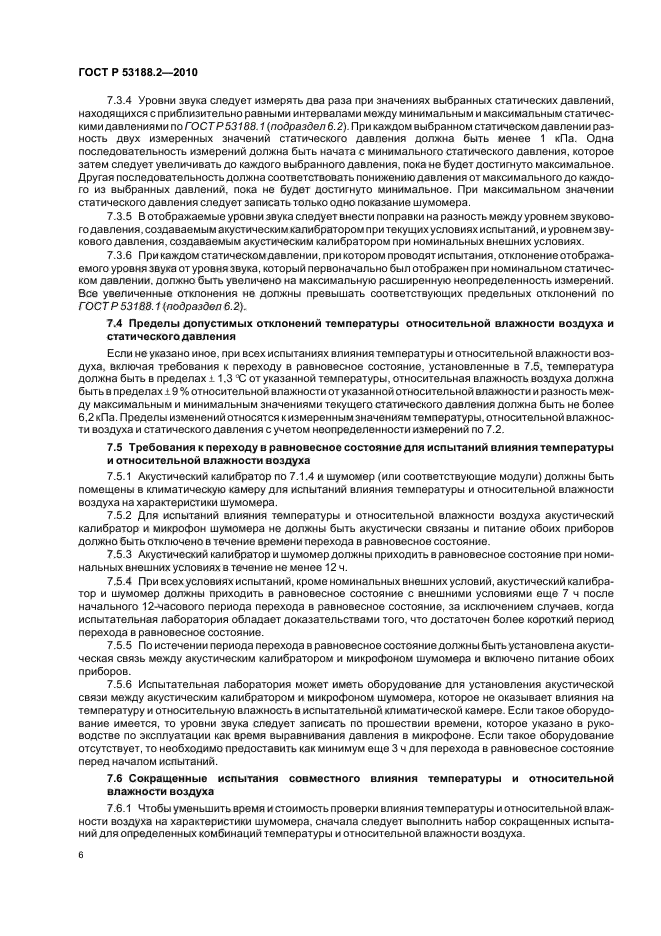

7.3.4 Уровни звука следует измерять два раза при значениях выбранных статических давлений, находящихся с приблизительно равными интервалами между минимальным и максимальным статическими давлениями по ГОСТР 53188.1 (подраздел 6.2). При каждом выбранном статическом давлении разность двух измеренных значений статического давления должна быть менее 1 кПа. Одна последовательность измерений должна быть начата с минимального статического давления, которое затем следует увеличивать до каждого выбранного давления, пока не будет достигнуто максимальное. Другая последовательность должна соответствовать понижению давления от максимального до каждого из выбранных давлений, пока не будет достигнуто минимальное. При максимальном значении статического давления следует записать только одно показание шумомера.
7.3.5 В отображаемые уровни звука следует внести поправки на разность между уровнем звукового давления, создаваемым акустическим калибратором при текущихусловиях испытаний, и уровнем звукового давления, создаваемым акустическим калибратором при номинальных внешних условиях.
7.3.6 При каждом статическом давлении, при котором проводят испытания, отклонение отображаемого уровня звука от уровня звука, который первоначально был отображен при номинальном статическом давлении, должно быть увеличено на максимальную расширенную неопределенность измерений. Все увеличенные отклонения не должны превышать соответствующих предельных отклонений по ГОСТ Р 53188.1 (подраздел 6.2).
7.4 Пределы допустимых отклонений температуры относительной влажности воздуха и
статического давления
Если не указано иное, при всех испытаниях влияния температуры и относительной влажности воздуха, включая требования к переходу в равновесное состояние, установленные в 7.5, температура должна быть в пределах + 1,3 °С от указанной температуры, относительная влажность воздуха должна быть в пределах+9% относительной влажности от указанной относительной влажности и разность между максимальным и минимальным значениями текущего статического давления должна быть не более
6,2 кПа. Пределы изменений относятся к измеренным значениям температуры, относительной влажности воздуха и статического давления с учетом неопределенности измерений по 7.2.
7.5 Требования к переходу в равновесное состояние для испытаний влияния температуры
и относительной влажности воздуха
7.5.1 Акустический калибратор по 7.1.4 и шумомер (или соответствующие модули) должны быть помещены в климатическую камеру для испытаний влияния температуры и относительной влажности воздуха на характеристики шумомера.
7.5.2 Для испытаний влияния температуры и относительной влажности воздуха акустический калибратор и микрофон шумомера не должны быть акустически связаны и питание обоих приборов должно быть отключено в течение времени перехода в равновесное состояние.
7.5.3 Акустический калибратор и шумомердолжны приходить в равновесное состояние при номинальных внешних условиях в течение не менее 12 ч.
7.5.4 При всех условиях испытаний, кроме номинальных внешних условий, акустический калибратор и шумомер должны приходить в равновесное состояние с внешними условиями еще 7 ч после начального 12-часового периода перехода в равновесное состояние, за исключением случаев, ког
