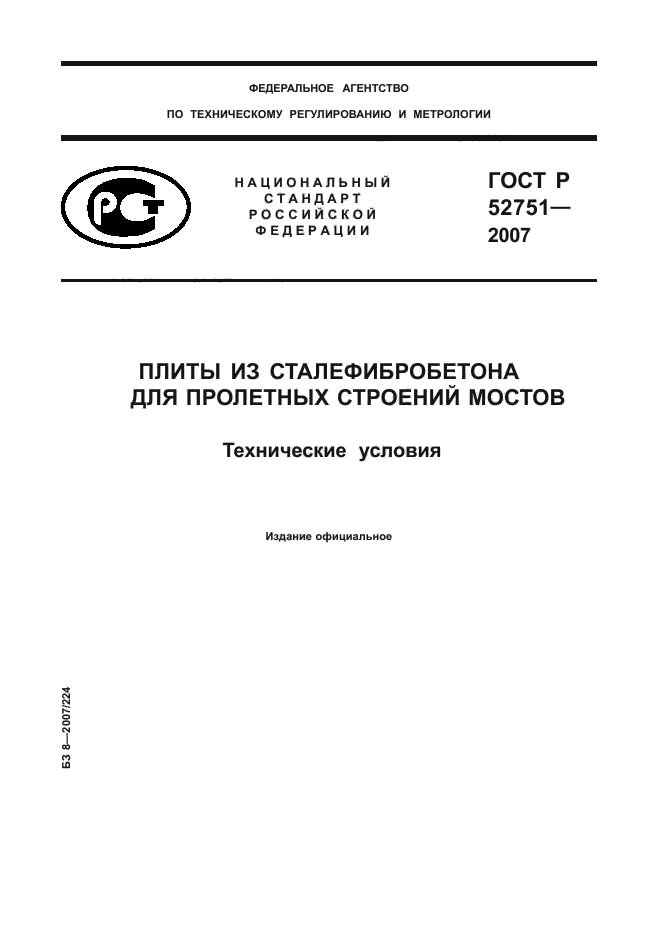

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
Н А Ц И О Н А Л Ь Н Ы И С Т А Н Д А Р Т Р О С С И И С К О И Ф Е Д Е Р А Ц И И
ГОСТ Р 52751— 2007
ПЛИТЫ ИЗ СТАЛЕФИБРОБЕТОНА ДЛЯ ПРОЛЕТНЫХ СТРОЕНИИ МОСТОВ
Технические условия
Издание официальное
БЗ 8—2007/224

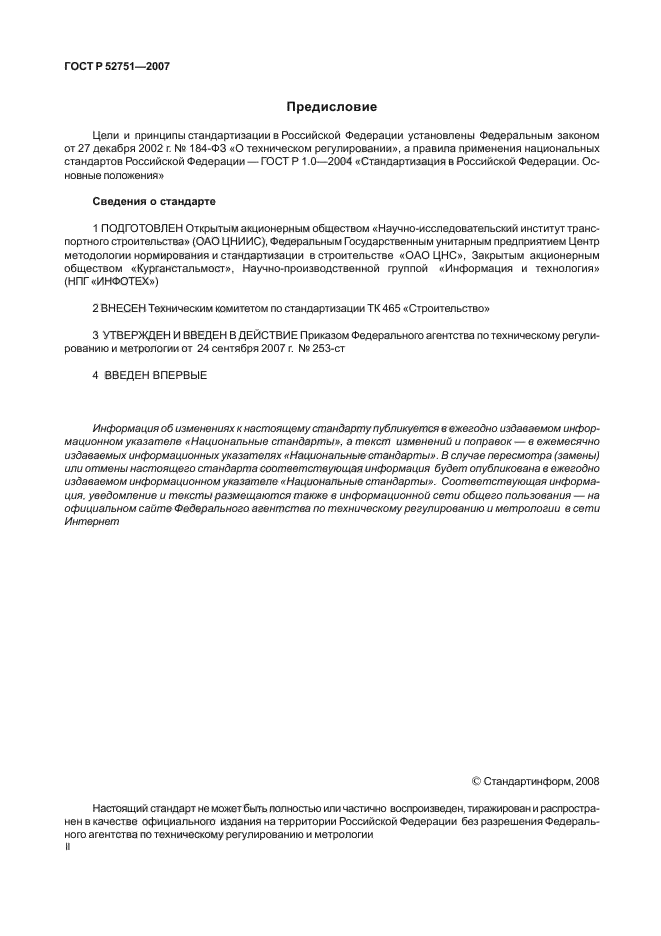

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский институт транспортного строительства» (ОАО ЦНИИС), Федеральным Государственным унитарным предприятием Центр методологии нормирования и стандартизации в строительстве «ОАО ЦНС», Закрытым акционерным обществом «Курганстальмост», Научно-производственной группой «Информация и технология» (НПГ «ИНФОТЕХ»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 сентября 2007 г. № 253-ст
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующая информация будет опубликована в ежегодно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной сети общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2008
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Федерального агентства по техническому регулированию и метрологии II

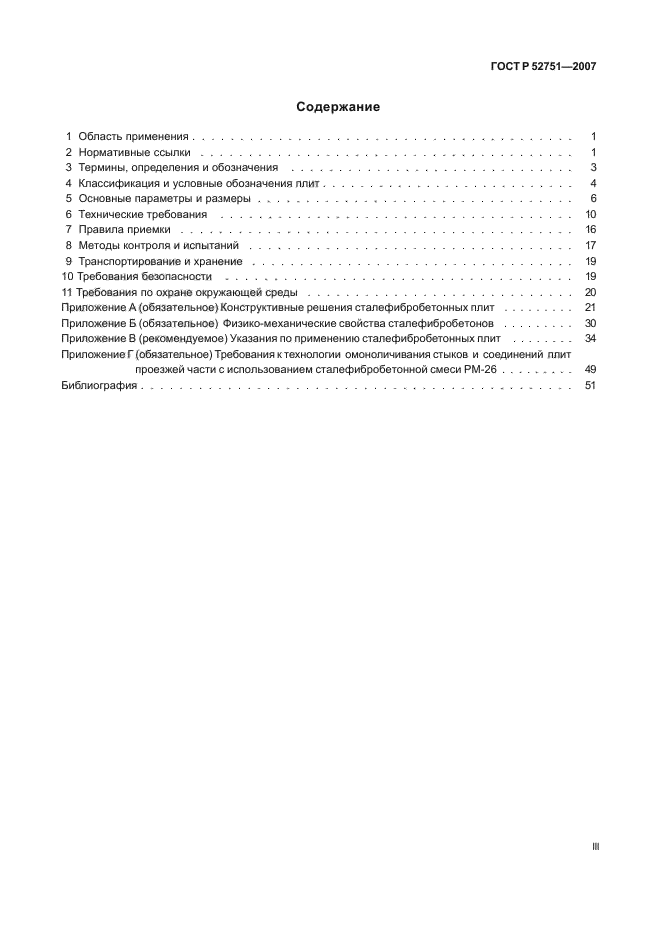

Содержание
1 Область применения……………………………………………………………………..1
2 Нормативные ссылки……………………………………………………………………1
3 Термины, определения и обозначения ……………………………………………………3
4 Классификация и условные обозначения плит………………………………………………4
5 Основные параметры и размеры…………………………………………………………6
6 Технические требования ………………………………………………………………..10
7 Правила приемки……………………………………………………………………….16
8 Методы контроля и испытаний…………………………………………………………..17
9 Транспортирование и хранение…………………………………………………………..19
10 Требования безопасности ………………………………………………………………19
11 Требования по охране окружающей среды………………………………………………..20
Приложение А (обязательное) Конструктивные решения сталефибробетонных плит ………………21

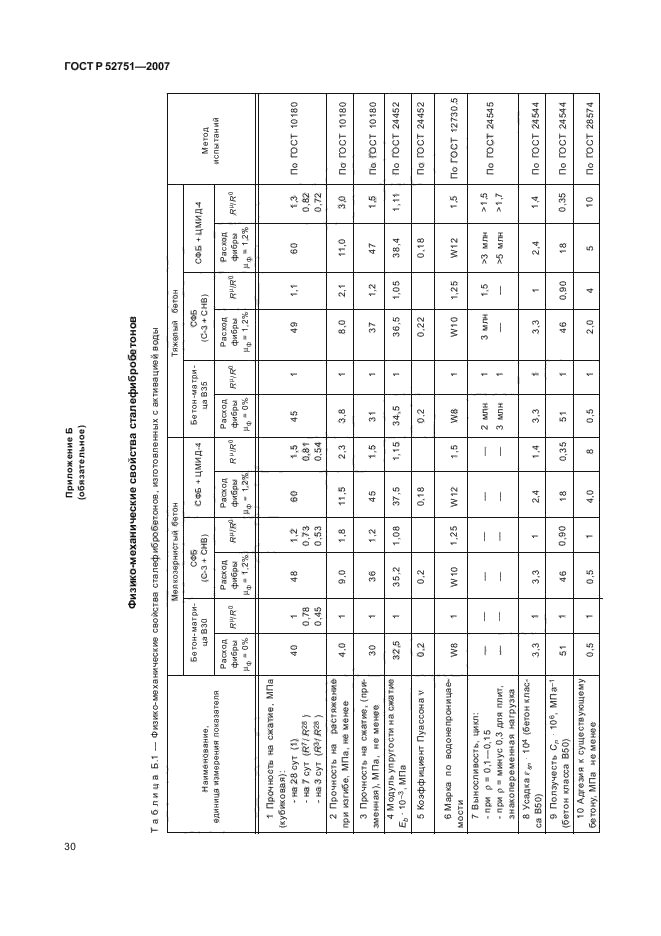

Приложение Б (обязательное) Физико-механические свойства сталефибробетонов ………………30

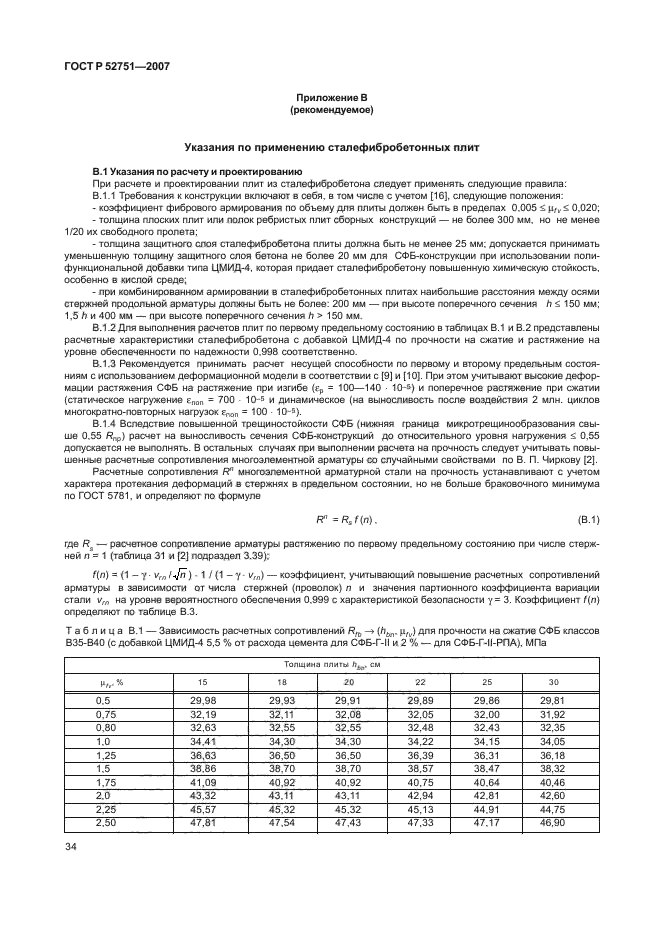

Приложение В (рекомендуемое) Указания по применению сталефибробетонных плит …………….34

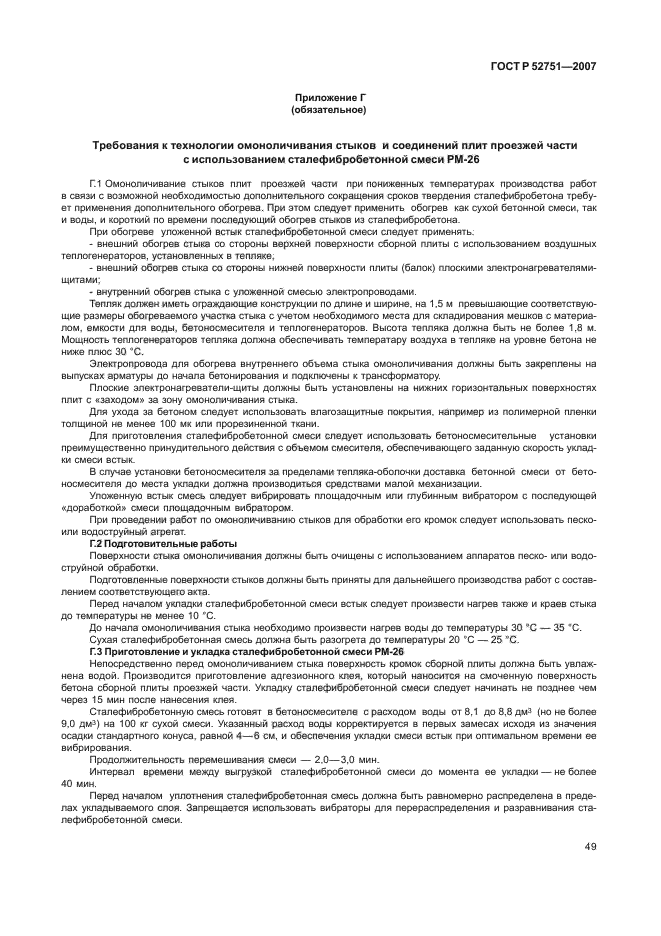

Приложение Г (обязательное) Требования к технологии омоноличивания стыков и соединений плит
проезжей части с использованием сталефибробетонной смеси РМ-26………………49

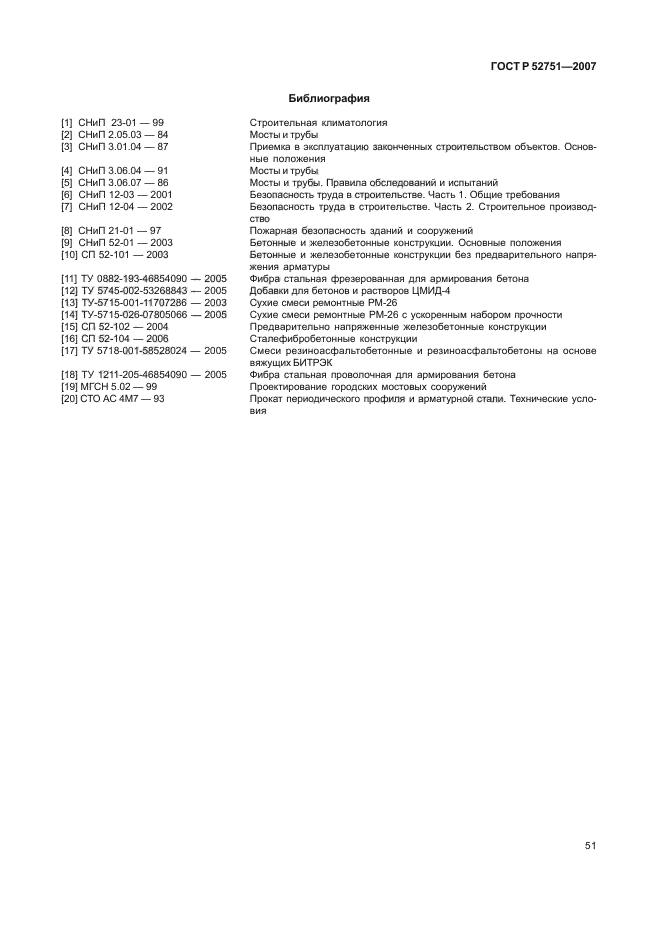

Библиография………………………………………………………………………………51

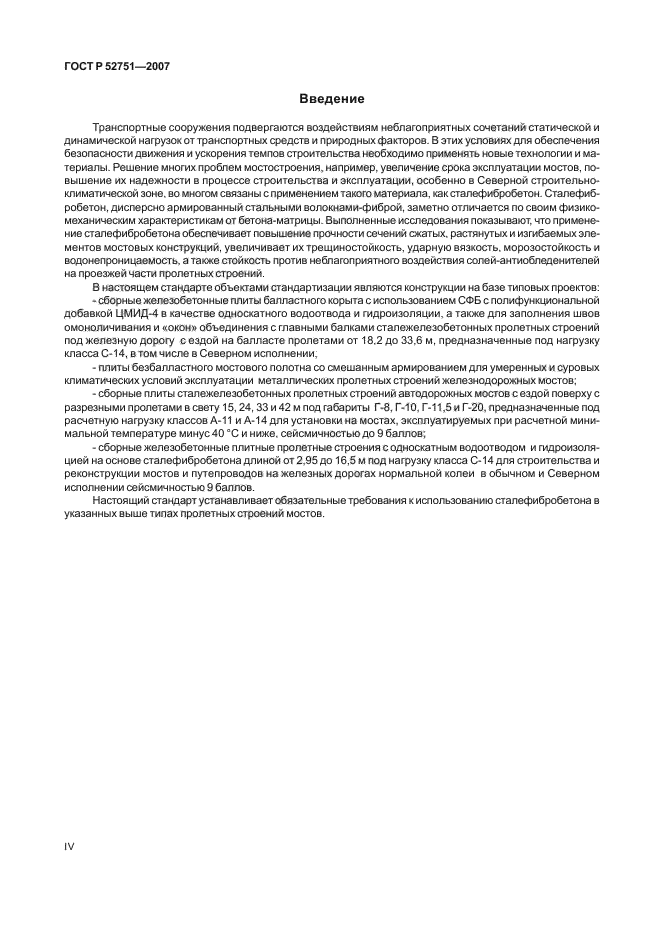

Введение
Транспортные сооружения подвергаются воздействиям неблагоприятных сочетаний статической и динамической нагрузок от транспортных средств и природных факторов. В этих условиях для обеспечения безопасности движения и ускорения темпов строительства необходимо применять новые технологии и материалы. Решение многих проблем мостостроения, например, увеличение срока эксплуатации мостов, повышение их надежности в процессе строительства и эксплуатации, особенно в Северной строительноклиматической зоне, во многом связаны с применением такого материала, как сталефибробетон. Сталефиб-робетон, дисперсно армированный стальными волокнами-фиброй, заметно отличается по своим физикомеханическим характеристикам от бетона-матрицы. Выполненные исследования показывают, что применение сталефибробетона обеспечивает повышение прочности сечений сжатых, растянутых и изгибаемых элементов мостовых конструкций, увеличивает их трещиностойкость, ударную вязкость, морозостойкость и водонепроницаемость, а также стойкость против неблагоприятного воздействия солей-антиобледенителей на проезжей части пролетных строений.
В настоящем стандарте объектами стандартизации являются конструкции на базе типовых проектов:
— сборные железобетонные плиты балластного корыта с использованием СФБ с полифункциональной добавкой ЦМИД-4 в качестве односкатного водоотвода и гидроизоляции, а также для заполнения швов омоноличивания и «окон» объединения с главными балками сталежелезобетонных пролетных строений под железную дорогу с ездой на балласте пролетами от 18,2 до 33,6 м, предназначенные под нагрузку класса С-14, в том числе в Северном исполнении;
— плиты безбалластного мостового полотна со смешанным армированием для умеренных и суровых климатических условий эксплуатации металлических пролетных строений железнодорожных мостов;
— сборные плиты сталежелезобетонных пролетных строений автодорожных мостов с ездой поверху с разрезными пролетами в свету 15, 24, 33 и 42 м под габариты Г-8, Г-10, Г-11,5 и Г-20, предназначенные под расчетную нагрузку классов А-11 и А-14 для установки на мостах, эксплуатируемых при расчетной минимальной температуре минус 40 °С и ниже, сейсмичностью до 9 баллов;
— сборные железобетонные плитные пролетные строения с односкатным водоотводом и гидроизоляцией на основе сталефибробетона длиной от 2,95 до 16,5 м под нагрузку класса С-14 для строительства и реконструкции мостов и путепроводов на железных дорогах нормальной колеи в обычном и Северном исполнении сейсмичностью 9 баллов.
Настоящий стандарт устанавливает обязательные требования к использованию сталефибробетона в указанных выше типах пролетных строений мостов.

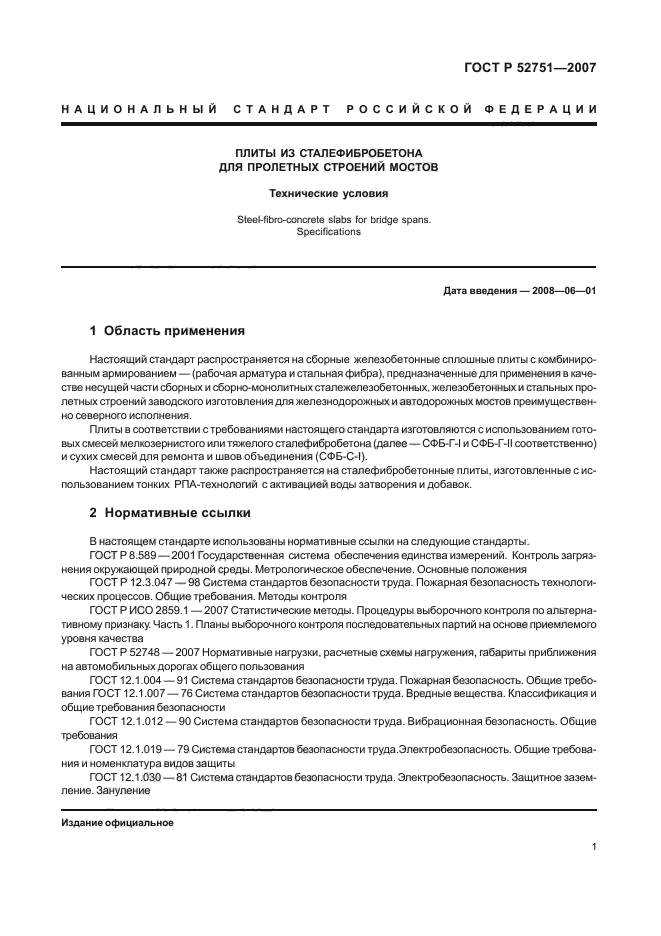

Н А Ц И О Н А Л Ь Н Ы И С Т А Н Д А Р Т Р О С С И И С К О И Ф Е Д Е Р А Ц И И
ПЛИТЫ ИЗ СТАЛЕФИБРОБЕТОНА ДЛЯ ПРОЛЕТНЫХ СТРОЕНИИ МОСТОВ
Технические условия
Steel-fibro-concrete slabs for bridge spans. Specifications
Дата введения — 2008—06—01
1 Область применения
Настоящий стандарт распространяется на сборные железобетонные сплошные плиты с комбинированным армированием — (рабочая арматура и стальная фибра), предназначенные для применения в качестве несущей части сборных и сборно-монолитных сталежелезобетонных, железобетонных и стальных пролетных строений заводского изготовления для железнодорожных и автодорожных мостов преимущественно северного исполнения.
Плиты в соответствии с требованиями настоящего стандарта изготовляются с использованием готовых смесей мелкозернистого или тяжелого сталефибробетона (далее — СФБ-Г-I и СФБ-Г-II соответственно) и сухих смесей для ремонта и швов объединения (СФБ-С-I).
Настоящий стандарт также распространяется на сталефибробетонные плиты, изготовленные с использованием тонких РПА-технологий с активацией воды затворения и добавок.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.589 — 2001 Государственная система обеспечения единства измерений. Контроль загрязнения окружающей природной среды. Метрологическое обеспечение. Основные положения
ГОСТ Р 12.3.047 — 98 Система стандартов безопасности труда. Пожарная безопасность технологических процессов. Общие требования. Методы контроля
ГОСТ Р ИСО 2859.1 — 2007 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ Р 52748 — 2007 Нормативные нагрузки, расчетные схемы нагружения, габариты приближения на автомобильных дорогах общего пользования
ГОСТ 12.1.004 — 91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования ГОСТ 12.1.007 — 76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.012 — 90 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 12.1.019 — 79 Система стандартов безопасности труда.Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.030 — 81 Система стандартов безопасности труда. Электробезопасность. Защитное заземление. Зануление
Издание официальное

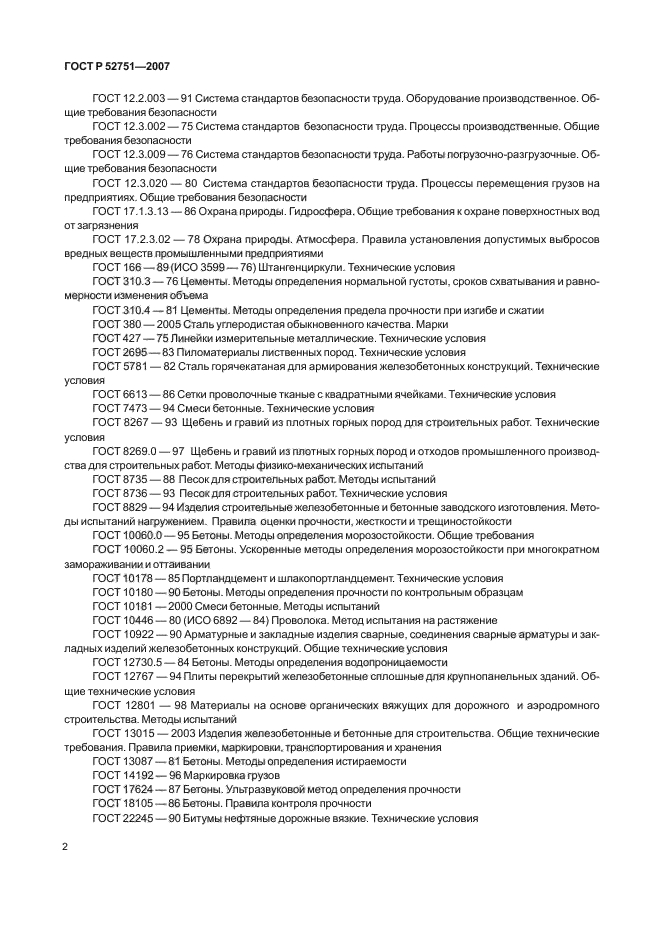

ГОСТ 12.2.003 — 91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002 — 75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.009 — 76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.3.020 — 80 Система стандартов безопасности труда. Процессы перемещения грузов на предприятиях. Общие требования безопасности
ГОСТ 17.1.3.13 — 86 Охрана природы. Гидросфера. Общие требования к охране поверхностных вод от загрязнения
ГОСТ 17.2.3.02 — 78 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 166 — 89 (ИСО 3599 — 76) Штангенциркули. Технические условия
ГОСТ 310.3 — 76 Цементы. Методы определения нормальной густоты, сроков схватывания и равномерности изменения объема
ГОСТ 310.4 — 81 Цементы. Методы определения предела прочности при изгибе и сжатии ГОСТ 380 — 2005 Сталь углеродистая обыкновенного качества. Марки ГОСТ 427 — 75 Линейки измерительные металлические. Технические условия ГОСТ 2695 — 83 Пиломатериалы лиственных пород. Технические условия
ГОСТ 5781 — 82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 6613 — 86 Сетки проволочные тканые с квадратными ячейками. Технические условия ГОСТ 7473 — 94 Смеси бетонные. Технические условия
ГОСТ 8267 — 93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия
ГОСТ 8269.0 — 97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний ГОСТ 8735 — 88 Песок для строительных работ. Методы испытаний ГОСТ 8736 — 93 Песок для строительных работ. Технические условия
ГОСТ 8829 — 94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060.0 — 95 Бетоны. Методы определения морозостойкости. Общие требования ГОСТ 10060.2 — 95 Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании
ГОСТ 10178 — 85 Портландцемент и шлакопортландцемент. Технические условия ГОСТ 10180 — 90 Бетоны. Методы определения прочности по контрольным образцам ГОСТ 10181 — 2000 Смеси бетонные. Методы испытаний ГОСТ 10446 — 80 (ИСО 6892 — 84) Проволока. Метод испытания на растяжение ГОСТ 10922 — 90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия ГОСТ 12730.5 — 84 Бетоны. Методы определения водопроницаемости
ГОСТ 12767 — 94 Плиты перекрытий железобетонные сплошные для крупнопанельных зданий. Общие технические условия
ГОСТ 12801 — 98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний
ГОСТ 13015 — 2003 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения ГОСТ 13087 — 81 Бетоны. Методы определения истираемости ГОСТ 14192 — 96 Маркировка грузов
ГОСТ 17624 — 87 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 18105 — 86 Бетоны. Правила контроля прочности
ГОСТ 22245 — 90 Битумы нефтяные дорожные вязкие. Технические условия
ГОСТ 22690 — 88 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 22904 — 93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 23732 — 79 Вода для бетонов и растворов. Технические условия
ГОСТ 23858 — 79 Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки
ГОСТ 24104 — 2001 Весы лабораторные. Общие технические требования
ГОСТ 24211 — 2003 Добавки для бетонов и строительных растворов. Общие технические условия ГОСТ 24452 — 80 Бетоны. Методы определения призменной прочности, модуля упругости и коэффициента Пуассона
ГОСТ 24544 — 81 Бетоны. Методы определения деформаций усадки и ползучести ГОСТ 24545 — 81 Бетоны. Методы испытаний на выносливость ГОСТ 25706 — 83 Лупы. Типы, основные параметры. Общие технические требования ГОСТ 26433.0 — 85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1 — 89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 26589 — 94 Мастики кровельные и гидроизоляционные. Методы испытаний ГОСТ 26633 — 91 Бетоны тяжелые и мелкозернистые. Технические условия ГОСТ 27006 — 86 Бетоны. Правила подбора состава
ГОСТ 28574 — 90 Защита от коррозии в строительстве. Конструкции бетонные и железобетонные. Методы испытаний адгезии защитных покрытий
ГОСТ 29329 — 92 Весы для статического взвешивания. Общие технические требования ГОСТ 30693 — 2000 Мастики кровельные и гидроизоляционные. Общие технические условия
П р и м е ч а н и е — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государств по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, принимается в части, не затрагивающей эту ссылку.

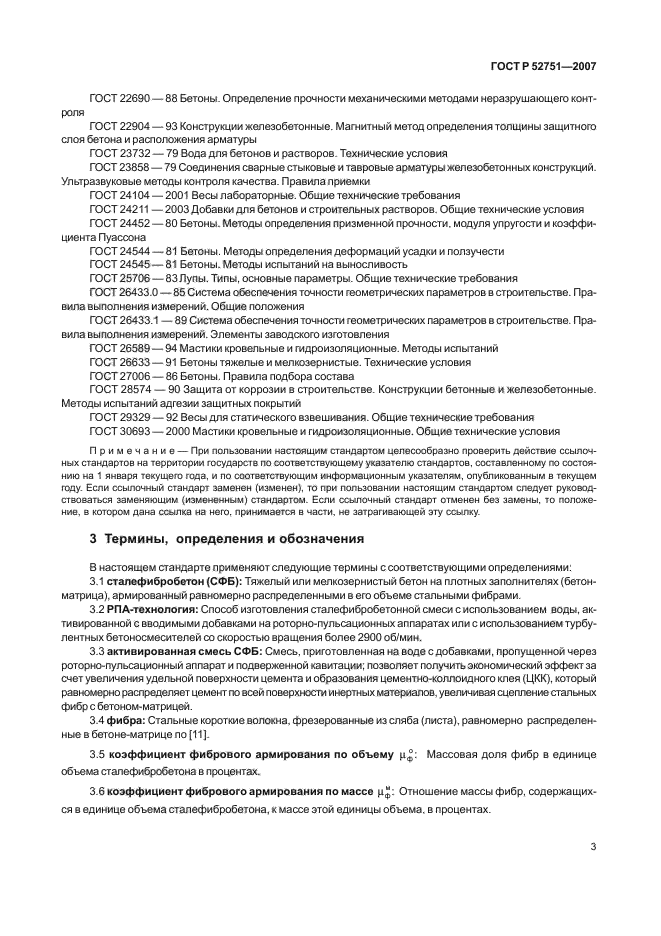

3 Термины, определения и обозначения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 стапефибробетон (СФБ): Тяжелый или мелкозернистый бетон на плотных заполнителях (бетон-матрица), армированный равномерно распределенными в его объеме стальными фибрами.
3.2 РПА-технология: Способ изготовления сталефибробетонной смеси с использованием воды, активированной с вводимыми добавками на роторно-пульсационных аппаратах или с использованием турбулентных бетоносмесителей со скоростью вращения более 2900 об/мин.
3.3 активированная смесь СФБ: Смесь, приготовленная на воде с добавками, пропущенной через роторно-пульсационный аппарат и подверженной кавитации; позволяет получить экономический эффект за счет увеличения удельной поверхности цемента и образования цементно-коллоидного клея (ЦКК), который равномерно распределяет цемент по всей поверхности инертных материалов, увеличивая сцепление стальных фибр с бетоном-матрицей.
3.4 фибра: Стальные короткие волокна, фрезерованные из сляба (листа), равномерно распределенные в бетоне-матрице по [11].
3.5 коэффициент фибрового армирования по объему ц ф: Массовая доля фибр в единице объема сталефибробетона в процентах.
3.6 коэффициент фибрового армирования по массе цф: Отношение массы фибр, содержащихся в единице объема сталефибробетона, к массе этой единицы объема, в процентах.
3.7 СФБ-плиты: Плиты из сталефибробетона.
3.8 СФБ-плиты с комбинированным армированием: Плиты из сталефибробетона, имеющие также обычную или преднапряженную стержневую или проволочную арматуру.
3.9 Габаритные размеры плиты: Максимальные размеры плиты, определяющие ее функциональное назначение при транспортировании и эксплуатации.
3.10 СФБ-Г-I — мелкозернистая сталефибробетонная смесь, состоящая из цемента, песка и стальной фибры, готовая к употреблению.
3.11 СФБ-Г-II — тяжелая сталефибробетонная смесь, состоящая из цемента, песка, щебня и стальной фибры, готовая к употреблению.
3.12 СФБ-Г-!-РПА и СФБ-Г-И-РПА — смеси сталефибробетонные, приготовленные по РПА-техно-логии.
3.13 Rb, Rbt, Rtb — расчетное сопротивление бетона соответственно осевому сжатию и растяжению, растяжению при изгибе по ГОСТ 26633, [2], [9], [10], [15].
3.14 Rfb, Rfbt, Rftb — расчетное сопротивление бетона соответственно осевому сжатию и растяжению, растяжению при изгибе по ГОСТ 26633, [2], [9], [10], [16].
4 Классификация и условные обозначения плит
4.1 Классификация
4.1.1 СФБ-плиты подразделяют:
— по функциональному признаку — на плиты под железную дорогу и автодорогу;
— по типу пролетого строения — на плиты для сталежелезобетонных и стальных пролетных строений (соответственно под автодорогу и железную дорогу) и железобетонных пролетных строений (под железную дорогу);
— по типу мостового полотна — на плиты с ездой на балласте и по безбалластному мостовому полотну (БМП).

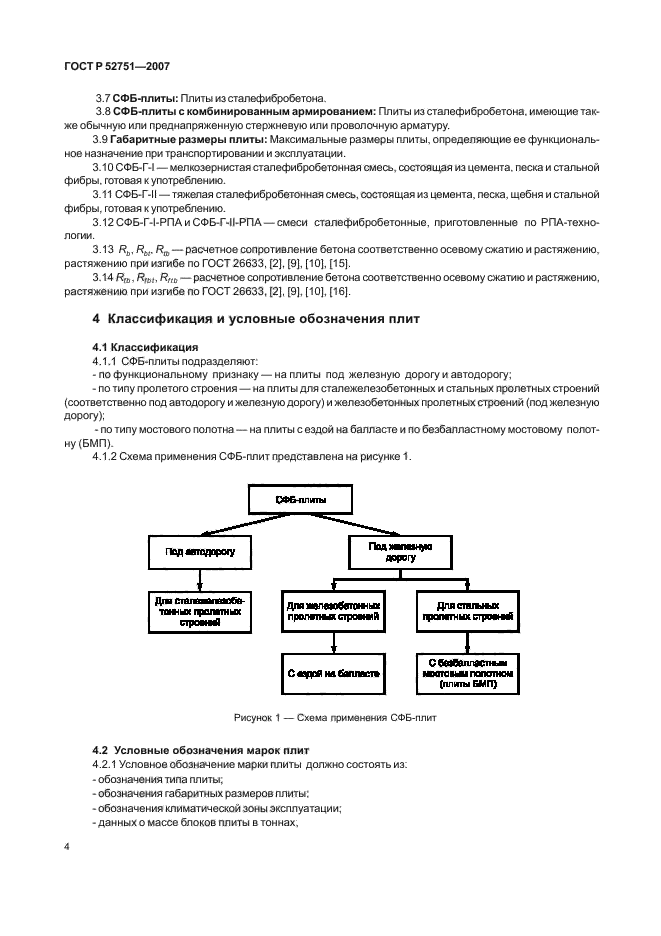

4.1.2 Схема применения СФБ-плит представлена на рисунке 1.
|
|
Рисунок 1 — Схема применения СФБ-плит |
4.2 Условные обозначения марок плит
4.2.1 Условное обозначение марки плиты должно состоять из:
— обозначения типа плиты;
— обозначения габаритных размеров плиты;
— обозначения климатической зоны эксплуатации;
— данных о массе блоков плиты в тоннах;
— даты изготовления плит и номера партии (смены).
Указанные выше составляющие марки плиты разделяют тире.

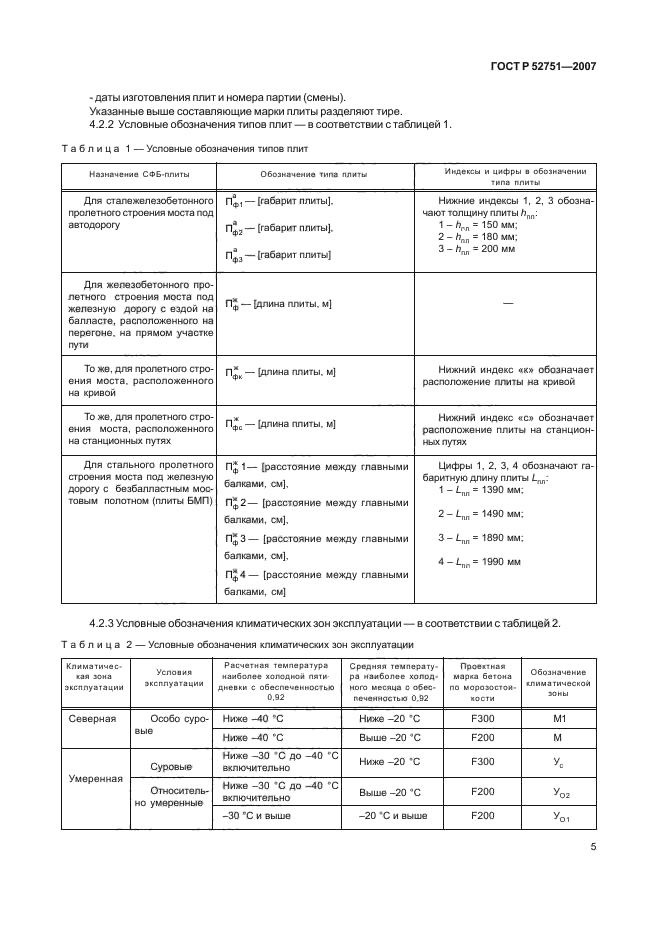

4.2.2 Условные обозначения типов плит — в соответствии с таблицей 1.
|
Т а б л и ц а 1 — Условные обозначения типов плит |
||||||||||||||||||
|
||||||||||||||||||
|
4.2.3 Условные обозначения климатических зон эксплуатации — в соответствии с таблицей 2. |
|
Т а б л и ц а 2 — Условные обозначения климатических зон эксплуатации |
|||||||||||||||||||||||||||||||
|

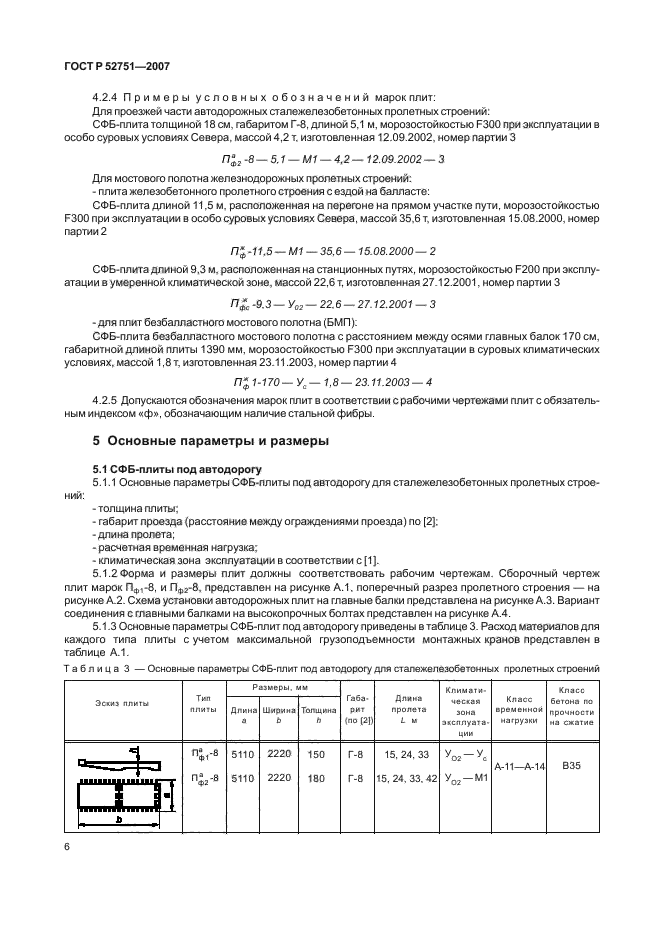

4.2.4 П р и м е р ы у с л о в н ы х о б о з н а ч е н и й марок плит:
Для проезжей части автодорожных сталежелезобетонных пролетных строений:
СФБ-плита толщиной 18 см, габаритом Г-8, длиной 5,1 м, морозостойкостью F300 при эксплуатации в особо суровых условиях Севера, массой 4,2 т, изготовленная 12.09.2002, номер партии 3
Пф2 -8 — 5,1 — М1 — 4,2 — 12.09.2002 — 3
Для мостового полотна железнодорожных пролетных строений:
— плита железобетонного пролетного строения с ездой на балласте:
СФБ-плита длиной 11,5 м, расположенная на перегоне на прямом участке пути, морозостойкостью F300 при эксплуатации в особо суровых условиях Севера, массой 35,6 т, изготовленная 15.08.2000, номер партии 2
П ф-11,5 — М1 — 35,6 — 15.08.2000 — 2
СФБ-плита длиной 9,3 м, расположенная на станционных путях, морозостойкостью F200 при эксплуатации в умеренной климатической зоне, массой 22,6 т, изготовленная 27.12.2001, номер партии 3
Пффс -9,3 — У02 — 22,6 — 27.12.2001 — 3
— для плит безбалластного мостового полотна (БМП):
СФБ-плита безбалластного мостового полотна с расстоянием между осями главных балок 170 см, габаритной длиной плиты 1390 мм, морозостойкостью F300 при эксплуатации в суровых климатических условиях, массой 1,8 т, изготовленная 23.11.2003, номер партии 4
П ф 1-170 — Ус — 1,8 — 23.11.2003 — 4
4.2.5 Допускаются обозначения марок плит в соответствии с рабочими чертежами плит с обязательным индексом «ф», обозначающим наличие стальной фибры.
5 Основные параметры и размеры
5.1 СФБ-плиты под автодорогу
5.1.1 Основные параметры СФБ-плиты под автодорогу для сталежелезобетонных пролетных строений:
— толщина плиты;
— габарит проезда (расстояние между ограждениями проезда) по [2];
— длина пролета;
— расчетная временная нагрузка;
— климатическая зона эксплуатации в соответствии с [1].
5.1.2 Форма и размеры плит должны соответствовать рабочим чертежам. Сборочный чертеж плит марок Пф1-8, и Пф2-8, представлен на рисунке А.1, поперечный разрез пролетного строения — на рисунке А.2. Схема установки автодорожных плит на главные балки представлена на рисунке А.3. Вариант соединения с главными балками на высокопрочных болтах представлен на рисунке А.4.
5.1.3 Основные параметры СФБ-плит под автодорогу приведены в таблице 3. Расход материалов для каждого типа плиты с учетом максимальной грузоподъемности монтажных кранов представлен в таблице А.1.
Т а б л и ц а 3 — Основные параметры СФБ-плит под автодорогу для сталежелезобетонных пролетных строений
|
Размеры, мм |
Климати |
Класс |
||||||||||||
|
Эскиз |
плиты |
Тип |
Габа- |
Длина |
ческая |
Класс |
бетона по |
|||||||
|
плиты |
Длина |
Ширина |
Толщина |
рит |
пролета |
зона |
временной |
прочности |
||||||
|
a |
b |
h |
(по [2]) |
L, м |
эксплуата- |
нагрузки |
на сжатие |
|||||||
|
ции |
||||||||||||||
|
-с |
П 1 ОО |
5110 |
2220 |
150 |
Г-8 |
15, 24, 33 |
УО2 — Ус |
|||||||
|
1 |
1 |
[ |
ПФ2-8 |
5110 |
2220 |
180 |
Г-8 |
15, 24, 33, 42 |
УО2 — М1 |
А-11—А-14 |
В35 |
|||
|
1 |
1 |
[ |
со |
|||||||||||
|
1 |
1 |
[ |
||||||||||||
|

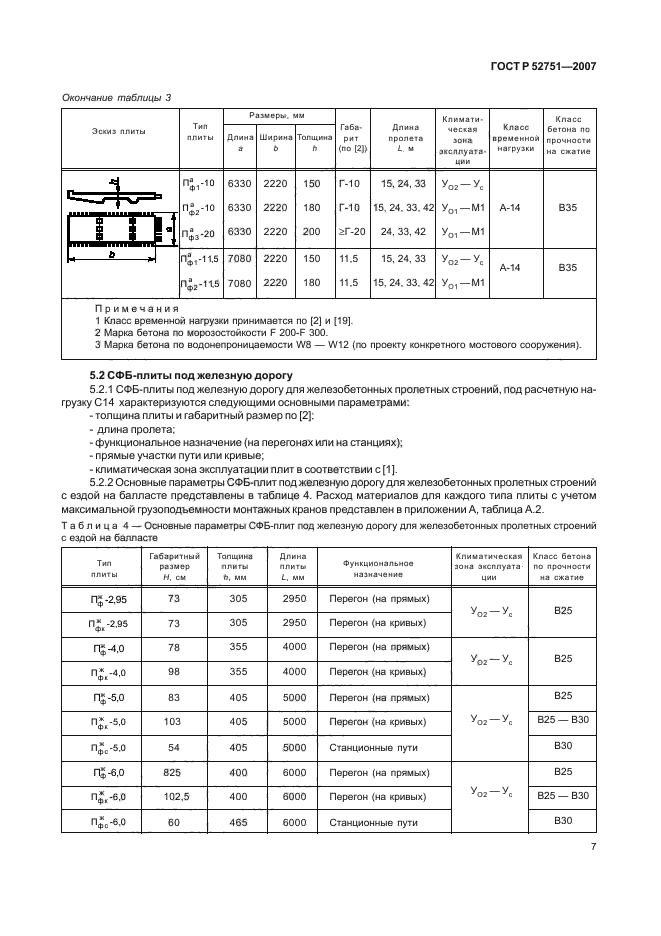

Окончание таблицы 3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
П р и м е ч а н и я
1 Класс временной нагрузки принимается по [2] и [19].
2 Марка бетона по морозостойкости F 200-F 300.
3 Марка бетона по водонепроницаемости W8 — W12 (по проекту конкретного мостового сооружения).
5.2 СФБ-плиты под железную дорогу
5.2.1 СФБ-плиты под железную дорогу для железобетонных пролетных строений, под расчетную нагрузку С14 характеризуются следующими основными параметрами:
— толщина плиты и габаритный размер по [2];
— длина пролета;
— функциональное назначение (на перегонах или на станциях);
— прямые участки пути или кривые;
— климатическая зона эксплуатации плит в соответствии с [1].
5.2.2 Основные параметры СФБ-плит под железную дорогу для железобетонных пролетных строений с ездой на балласте представлены в таблице 4. Расход материалов для каждого типа плиты с учетом максимальной грузоподъемности монтажных кранов представлен в приложении А, таблица А.2.
|
Т а б л и ц а 4 — Основные параметры СФБ-плит под железную дорогу для железобетонных пролетных строений с ездой на балласте |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

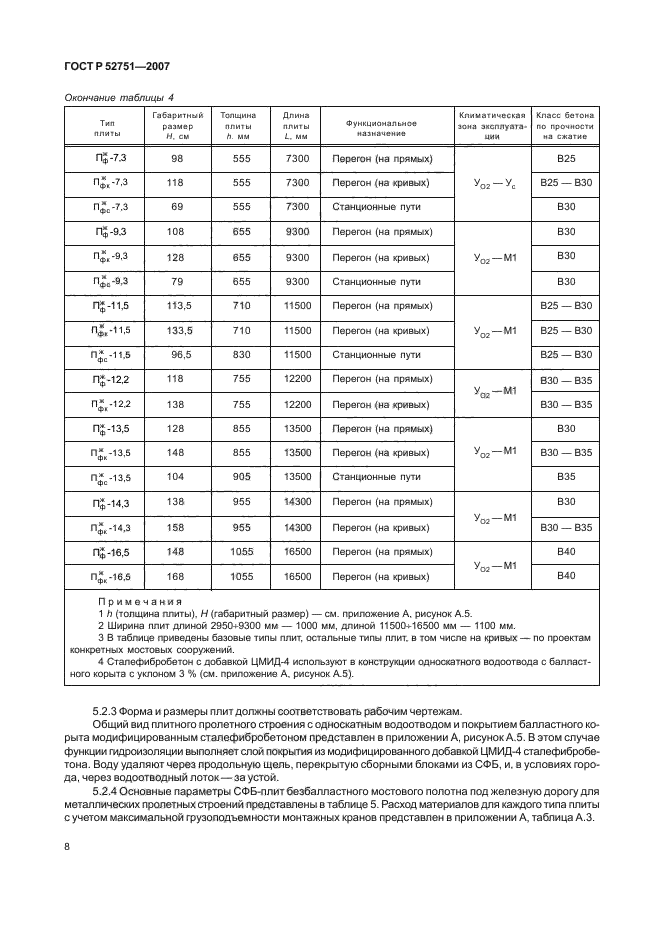

Окончание таблицы 4 |
|||||||||||||||||||||||||||
|
