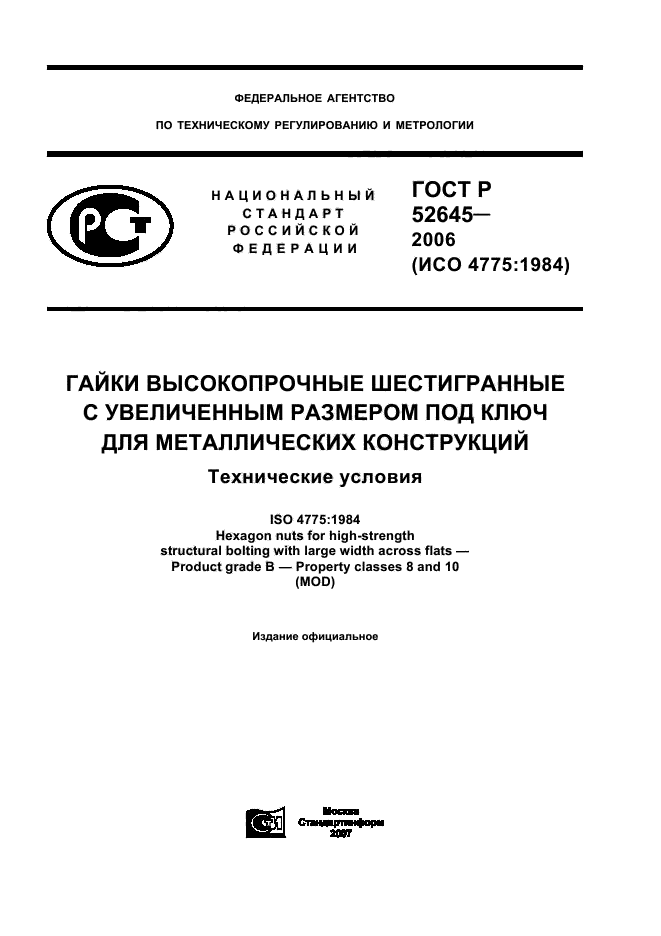

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ

СТАНДАРТ

РОССИЙСКОЙ

ФЕДЕРАЦИИ

ГОСТ Р 52645—

2006 (ИСО 4775:1984)

ГАЙКИ ВЫСОКОПРОЧНЫЕ ШЕСТИГРАННЫЕ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Технические условия

ISO 4775:1984 Hexagon nuts for high-strength structural bolting with large width across flats —

Product grade B — Property classes 8 and 10

(MOD)

Издание официальное

Москва

Стандартинформ

2007

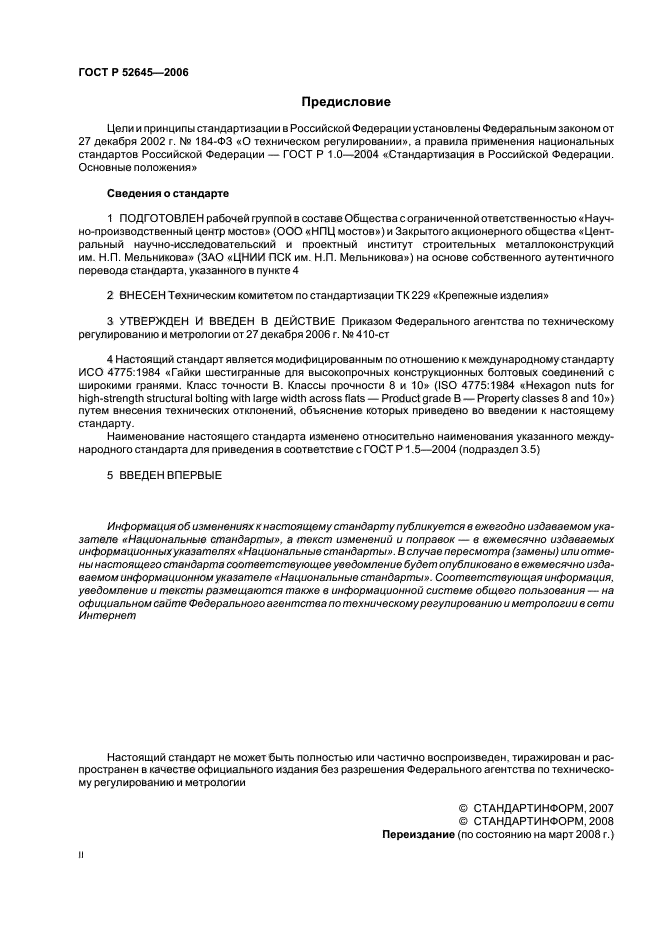

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН рабочей группой в составе Общества с ограниченной ответственностью «Научно-производственный центр мостов» (ООО «НПЦ мостов») и Закрытого акционерного общества «Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИ ПСК им. Н.П. Мельникова») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 410-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 4775:1984 «Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности В. Классы прочности 8 и 10» (ISO 4775:1984 «Hexagon nuts for high-strength structural bolting with large width across flats — Product grade B — Property classes 8 and 10») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». Вслучаепересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

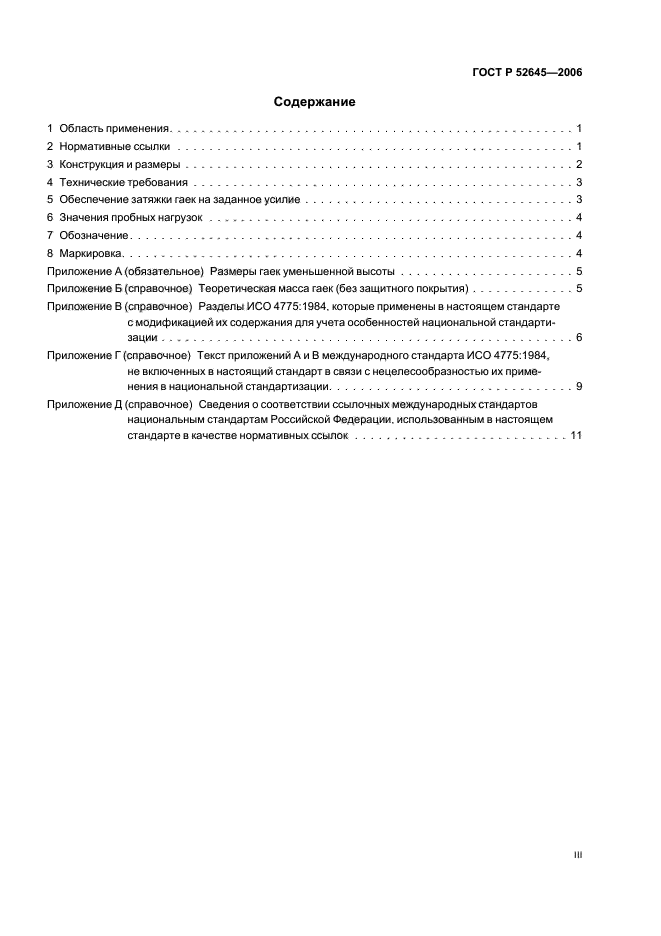

Содержание

1 Область применения……………………………………………1

2 ^рмативные ссылки…………………………………………..1

3 Конструкция и размеры………………………………………….2

4 Технические требования…………………………………………3

5 Обеспечение затяжки гаек на заданное усилие…………………………….3

6 Значения пробных нагрузок……………………………………….4

7 Обозначение………………………………………………..4

8 Маркировка…………………………………………………4

Приложение А (обязательное) Размеры гаек уменьшенной высоты………………….5

Приложение Б (справочное) Теоретическая масса гаек (без защитного покрытия)………….5

Приложение В (справочное) Разделы ИСО 4775:1984, которые применены в настоящем стандарте

с модификацией их содержания для учета особенностей национальной стандартизации …………………………………………….6

Приложение Г (справочное) Текст приложений A и B международного стандарта ИСО 4775:1984, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации………………………….9

Приложение Д (справочное) Сведения о соответствии ссылочных международных стандартов

национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок………………………11

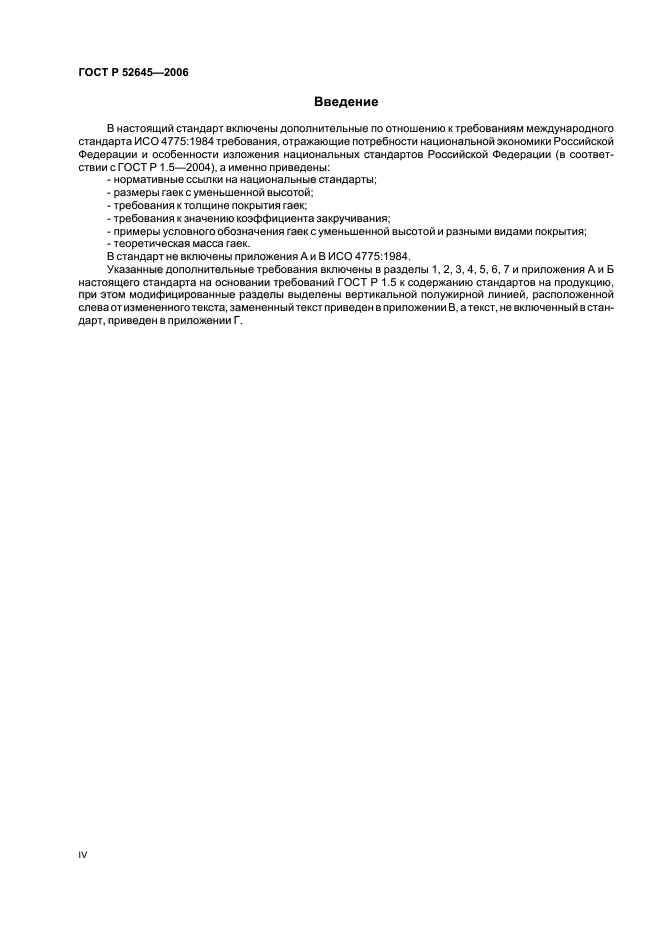

Введение

В настоящий стандарт включены дополнительные по отношению к требованиям международного стандарта ИСО 4775:1984 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1.5-2004), а именно приведены:

— нормативные ссылки на национальные стандарты;

— размеры гаек с уменьшенной высотой;

— требования к толщине покрытия гаек;

— требования кзначению коэффициента закручивания;

— примеры условного обозначения гаек с уменьшенной высотой и разными видами покрытия;

— теоретическая масса гаек.

В стандарт не включены приложения А и В ИСО 4775:1984.

Указанные дополнительные требования включены в разделы 1, 2, 3, 4, 5, 6, 7 и приложения А и Б настоящего стандарта на основании требований ГОСТ Р 1.5 к содержанию стандартов на продукцию, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, замененныйтекст приведен в приложении В, а текст, не включенный в стандарт, приведен в приложении Г.

ОКС 21.060.20 Группа ГЗЗ

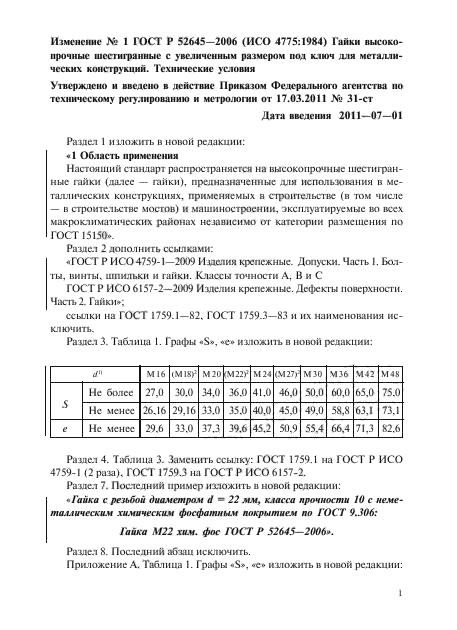

Изменение № 1 ГОСТ Р 52645-2006 (ИСО 4775:1984) Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2011 № 31-ст

Дата введения 2011—07—01

Раздел 1 изложить в новой редакции:

«1 Область применения

Настоящий стандарт распространяется на высокопрочные шестигранные гайки (далее — гайки), предназначенные для использования в металлических конструкциях, применяемых в строительстве (в том числе

— в строительстве мостов) и машиностроении, эксплуатируемые во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150».

Раздел 2 дополнить ссылками:

«ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С

ГОСТ Р ИСО 6157-2-2009 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки»;

ссылки на ГОСТ 1759.1-82, ГОСТ 1759.3-83 и их наименования исключить.

Раздел 3. Таблица 1. Графы «S», «е» изложить в новой редакции:

(Продолжение см. с. 44)

d»		М16	(М18)²	М20	(М22)²	М24	(М27)²	мзо	М36	М42	М48
S	Не более	27,0	30,0	34,0	36,0	41,0	46,0	50,0	60,0	65,0	75,0
S	Не менее	26,16	29,16	33,0	35,0	40,0	45,0	49,0	58,8	63,1	73,1
е	Не менее	29,6	33,0	37,3	39,6	45,2	50,9	55,4	66,4	71,3	82,6

Раздел 4. Таблица 3. Заменить ссылку: ГОСТ 1759.1 на ГОСТ Р ИСО 4759-1 (2 раза), ГОСТ 1759.3 на ГОСТ Р ИСО 6157-2.

Раздел 7. Последний пример изложить в новой редакции:

«Гайка с резьбой диаметром d = 22 мм, класса прочности 10 с неметаллическим химическим фосфатным покрытием по ГОСТ 9.306:

Гайка М22 хим. фос ГОСТ Р 52645-2006».

Раздел 8. Последний абзац исключить.

Приложение А. Таблица 1. Графы «S», «е» изложить в новой редакции:

		М16	(М18)²	М20	(М22)²	М24	(М27)²	МЗО	М36	М42	М48
S	Не более	27,0	30,0	34,0	36,0	41,0	46,0	50,0	60,0	65,0	75,0
S	Не менее	26,16	29,16	33,0	35,0	40,0	45,0	49,0	58,8	63,1	73,1
е	Не менее	29,6	33,0	37,3	39,6	45,2	50,9	55,4	66,4	71,3	82,6

Приложение Б. Таблица Б.1. Графа «нормальной высоты». Для d = (27) мм заменить значение: 224 на 250.

(ИУС № 6 2011 г.)

ГОСТ Р 52645-2006 (ИСО 4775:1984)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ВЫСОКОПРОЧНЫЕ ШЕСТИГРАННЫЕ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Технические условия

Hexagon nuts for high-strength structural bolting with large width across flats.

Specifications

Дата введения —2008—01—01

1 Область применения

Настоящий стандарт распространяется на высокопрочные шестигранные гайки с увеличенным размером под ключ (далее — гайки), предназначенные для использования в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макрокпиматических райо-нахсумеренным (У)ихолодным (ХЛ) климатом категории размещения 1 поГОСТ 15150.

2 Нормативные ссылки¹

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 9.316-2006 Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля

ГОСТ Р 52628—200б (ИСО 898-2:1992, ИСО 898-6:1994) Гайки. Механические свойства и методы испытаний

ГОСТ Р 52643-2006 Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия

ГОСТ Р 52644-2006 (ИСО 7411:1984) Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия

ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы к высокопрочным болтам для металлических конструкций. Технические условия

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.3-83 Гайки. Дефекты поверхности и методы контроля

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16093-2004 (ИСО 965-1:1998, ИсО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим

Издание официальное

ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Конструкция и размеры

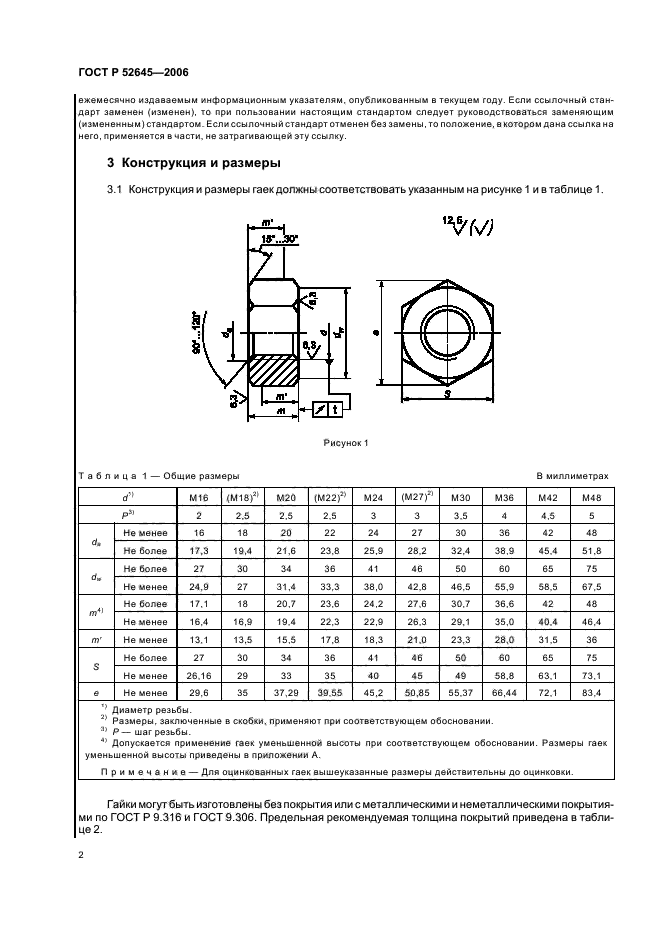

3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

Таблица 1 — Общие размеры В миллиметрах

d¹⁾		М16	(М18)²⁾	М20	(М22)²⁾	М24	(М27)²⁾	М30	М36	М42	М48
р)		2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
d_a	Не менее	16	18	20	22	24	27	30	36	42	48
d_a	Не более	17,3	19,4	21,6	23,8	25,9	28,2	32,4	38,9	45,4	51,8
^dw	Не более	27	30	34	36	41	46	50	60	65	75
^dw	Не менее	24,9	27	31,4	33,3	38,0	42,8	46,5	55,9	58,5	67,5
m⁴	Не более	17,1	18	20,7	23,6	24,2	27,6	30,7	36,6	42	48
m⁴	Не менее	16,4	16,9	19,4	22,3	22,9	26,3	29,1	35,0	40,4	46,4
m’	Не менее	13,1	13,5	15,5	17,8	18,3	21,0	23,3	28,0	31,5	36
s	Не более	27	30	34	36	41	46	50	60	65	75
s	Не менее	26,16	29	33	35	40	45	49	58,8	63,1	73,1
e	Не менее	29,6	35	37,29	39,55	45,2	50,85	55,37	66,44	72,1	83,4

¹¹ Диаметр резьбы.

²⁾ Размеры, заключенные в скобки, применяют при соответствующем обосновании.

³⁾ Р —шаг резьбы.

⁴⁾ Допускается применение гаек уменьшенной высоты при соответствующем обосновании. Размеры гаек уменьшенной высоты приведены в приложении А.

Примечание — Для оцинкованных гаек вышеуказанные размеры действительны до оцинковки.

Гайки могут быть изготовлены без покрытия или с металлическими и неметаллическими покрытиями по ГОСТ Р 9.316 и ГОСТ 9.306. Предельная рекомендуемая толщина покрытий приведена в таблице 2.

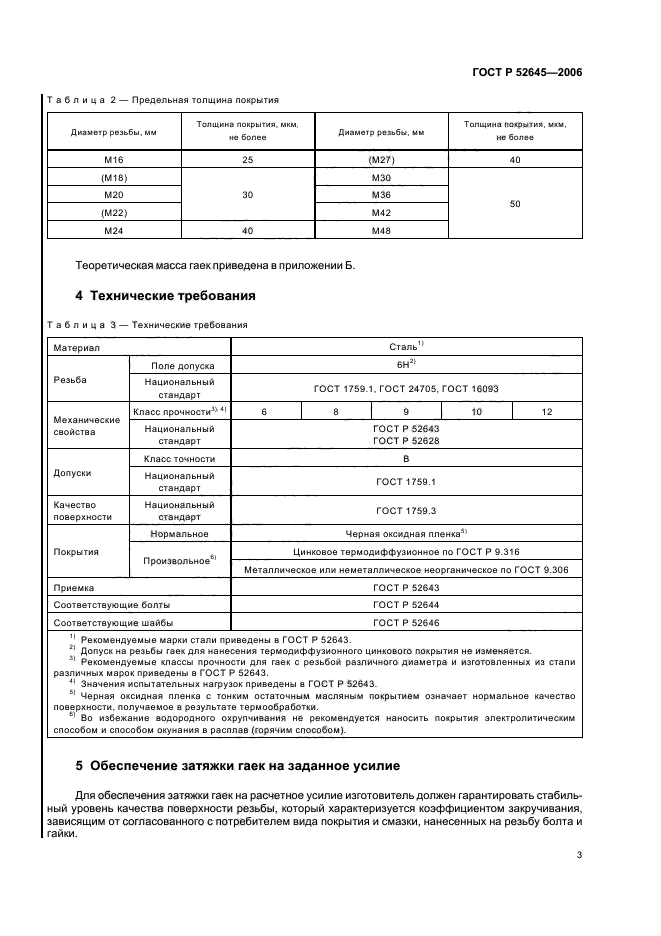

Таблица 2 — Предельная толщина покрытия

Диаметр резьбы, мм	Толщина покрытия, мкм, не более	Диаметр резьбы, мм	Толщина покрытия, мкм, не более
М16	25	(М27)	40
(М18)	30	М30	50
М20		М36
(М22)		М42
М24	40	М48

Теоретическая масса гаек приведена в приложении Б.

4 Технические требования

Таблица 3 — Технические требования

Материал		Сталь¹⁾
Резьба	Поле допуска	6H²⁾
	Национальный стандарт	ГОСТ 1759.1, ГОСТ 24705, ГОСТ 16093
Механические свойства	Класс прочности³^⁴⁾	2 0 9 8 6
	Национальный стандарт	ГОСТ Р 52643 ГОСТ Р 52628
Допуски	Класс точности	В
	Национальный стандарт	ГОСТ 1759.1
Качество поверхности	Национальный стандарт	ГОСТ 1759.3
Покрытия	Нормальное	Черная оксидная пленка⁵⁾
	Произвольное⁶⁾	Цинковое термодиффузионное по ГОСТ Р 9.316
		Металлическое или неметаллическое неорганическое по ГОСТ 9.306
Приемка		ГОСТ Р 52643
Соответствующие болты		ГОСТ Р 52644
Соответствующие шайбы		ГОСТ Р 52646
¹⁾ Рекомендуемые марки стали приведены в ГОСТ Р 52643. ²⁾ Допуск на резьбы гаек для нанесения термодиффузионного цинкового покрытия не изменяется. ³⁾ Рекомендуемые классы прочности для гаек с резьбой различного диаметра и изготовленных из стали различных марок приведены в ГОСТ Р 52643. ⁴⁾ Значения испытательных нагрузок приведены в ГОСТ Р 52643. ⁵⁾ Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки. ⁶⁾ Во избежание водородного охрупчивания не рекомендуется наносить покрытия электролитическим способом и способом окунания в расплав (горячим способом).

5 Обеспечение затяжки гаек на заданное усилие

Для обеспечения затяжки гаек на расчетное усилие изготовитель должен гарантировать стабильный уровень качества поверхности резьбы, который характеризуется коэффициентом закручивания, зависящим от согласованного с потребителем вида покрытия и смазки, нанесенных на резьбу болта и гайки.

Гайки считают годными к применению, если диапазон коэффициента закручивания комплекта из болта и гайки составляет:

— для крепежных изделий с нормальным покрытием и смазкой в соответствии с ГОСТ Р 52643: 0,14—0,20;

— для крепежных изделий с произвольным покрытием: 0,11—0,20.

Порядок и методика проведения испытаний по определению коэффициента закручивания изложены в ГОСТ Р 52643.

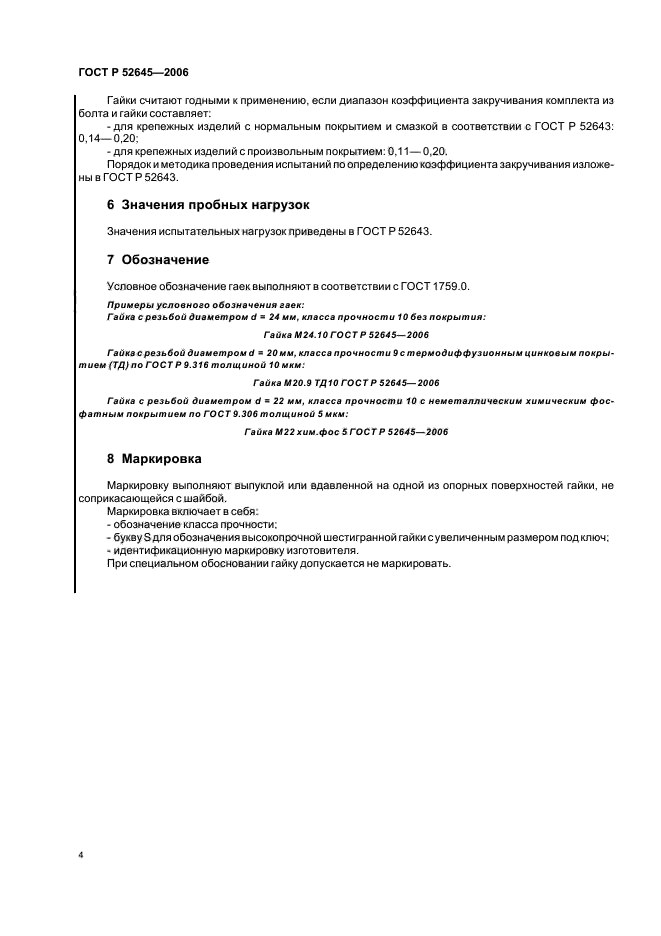

6 Значения пробных нагрузок

Значения испытательных нагрузок приведены в ГОСТ Р 52643.

7 Обозначение

Условное обозначение гаек выполняют в соответствии с ГОСТ 1759.0.

Примеры условного обозначения гаек:

Гайка с резьбой диаметром d = 24 мм, класса прочности 10 без покрытия:

Гайка М24.10 ГОСТ Р 52645-2006

Гайка срезьбой диаметром d = 20мм,классапрочности9стермодиффузионным цинковымпокры-тием (ТД) по ГОСТР 9.316толщиной 10 мкм:

Гайка М20.9 ТД10 ГОСТР 52645-2006

Гайка с резьбой диаметром d = 22 мм, класса прочности 10 с неметаллическим химическим фосфатным покрытием по ГОСТ 9.306 толщиной 5 мкм:

Гайка М22хим.фос 5 ГОСТ Р 52645-2006

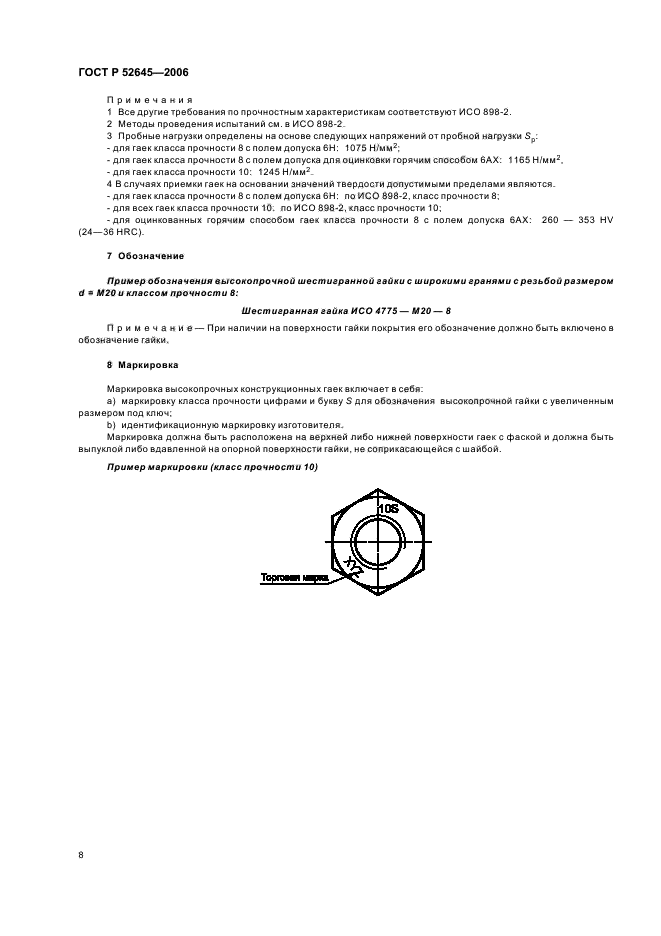

8 Маркировка

Маркировку выполняют выпуклой или вдавленной на одной из опорных поверхностей гайки, не соприкасающейся с шайбой.

Маркировка включает в себя:

— обозначение класса прочности;

— букву Эдля обозначения высокопрочной шестигранной гайкисувеличенным размером под ключ;

— идентификационную маркировку изготовителя.

При специальном обосновании гайку допускается не маркировать.

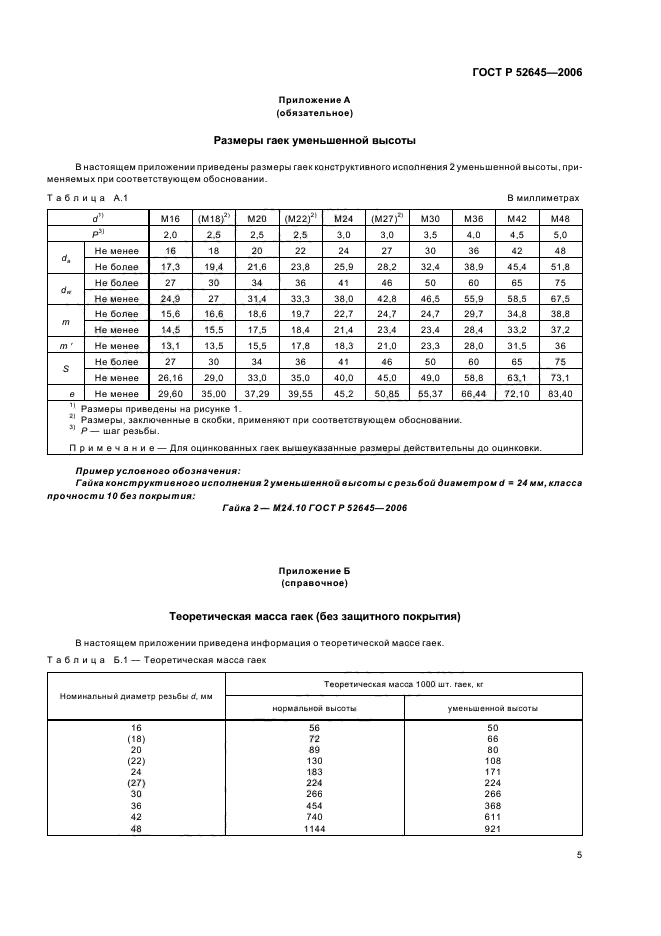

Приложение А (обязательное)

Размеры гаек уменьшенной высоты

В настоящем приложении приведены размеры гаек конструктивного исполнения 2 уменьшенной высоты, применяемых при соответствующем обосновании.

Таблица А.1 В миллиметрах

d²		М16	(М18)²⁾	М20	(М22)²⁾	М24	(М27)²⁾	М30	М36	М42	М48
Р³)		2,0	2,5	2,5	2,5	3,0	3,0	3,5	4,0	4,5	5,0
d_a	Не менее	16	18	20	22	24	27	30	36	42	48
d_a	Не более	17,3	19,4	21,6	23,8	25,9	28,2	32,4	38,9	45,4	51,8
dw	Не более	27	30	34	36	41	46	50	60	65	75
dw	Не менее	24,9	27	31,4	33,3	38,0	42,8	46,5	55,9	58,5	67,5
m	Не более	15,6	16,6	18,6	19,7	22,7	24,7	24,7	29,7	34,8	38,8
m	Не менее	14,5	15,5	17,5	18,4	21,4	23,4	23,4	28,4	33,2	37,2
m’	Не менее	13,1	13,5	15,5	17,8	18,3	21,0	23,3	28,0	31,5	36
s	Не более	27	30	34	36	41	46	50	60	65	75
s	Не менее	26,16	29,0	33,0	35,0	40,0	45,0	49,0	58,8	63,1	73,1
e	Не менее	29,60	35,00	37,29	39,55	45,2	50,85	55,37	66,44	72,10	83,40

¹⁾ Размеры приведены на рисунке 1.

²⁾ Размеры, заключенные в скобки, применяют при соответствующем обосновании.

³⁾ Р —шаг резьбы.

Примечание — Для оцинкованных гаек вышеуказанные размеры действительны до оцинковки.

Пример условного обозначения:

Гайкаконструктивногоисполнения2уменьшеннойвысотысрезьбой duaMempoMd = 24мм,класса прочности 10 без покрытия:

Гайка 2 — М24.10 ГОСТР 52645-2006

Приложение Б (справочное)

Теоретическая масса гаек (без защитного покрытия)

В настоящем приложении приведена информация о теоретической массе гаек.

Таблица Б.1 — Теоретическая масса гаек

Номинальный диаметр резьбы d, мм	Теоретическая масса 1000 шт. гаек, кг
Номинальный диаметр резьбы d, мм	нормальной высоты	уменьшенной высоты
16	56	50
(18)	72	66
20	89	80
(22)	130	108
24	183	171
(27)	224	224
30	266	266
36	454	368
42	740	611
48	1144	921

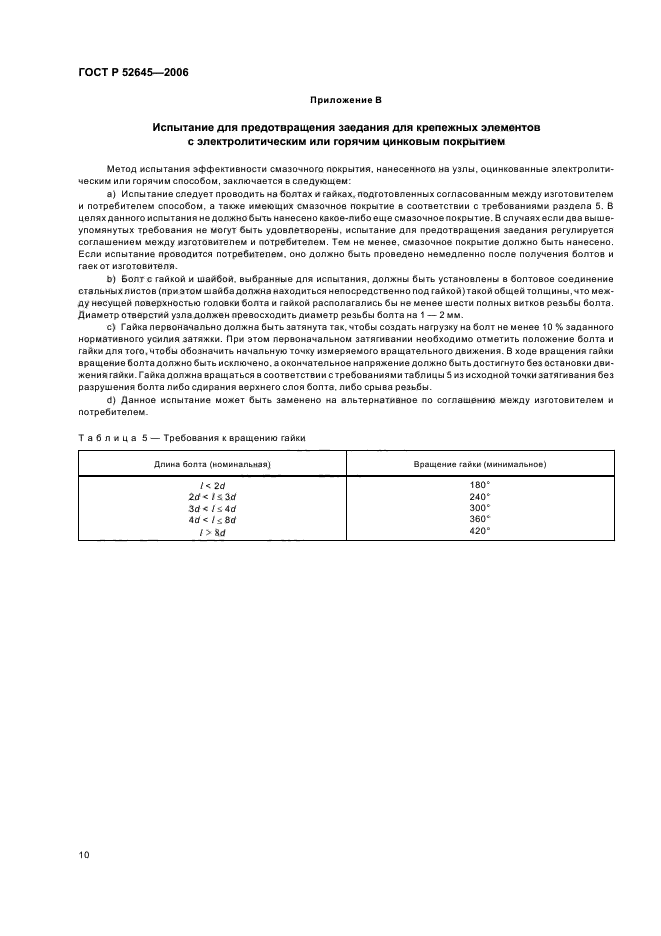

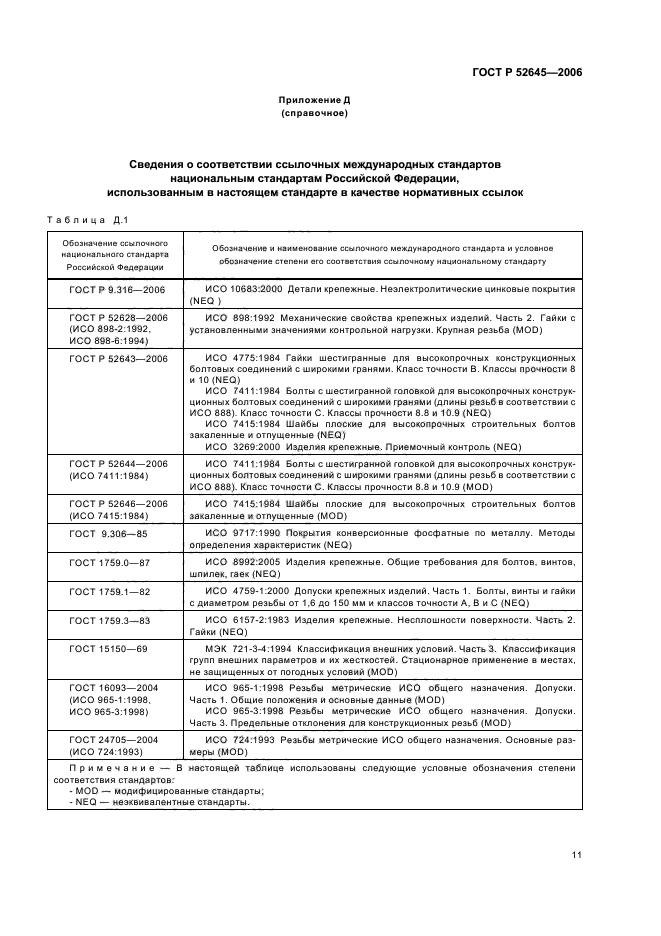

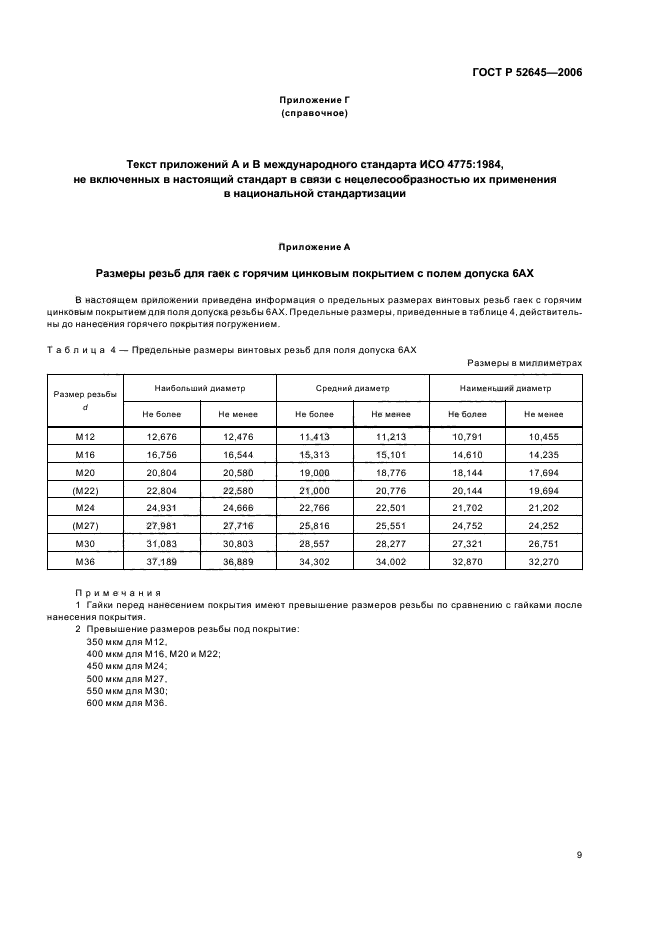

Приложение В (справочное)

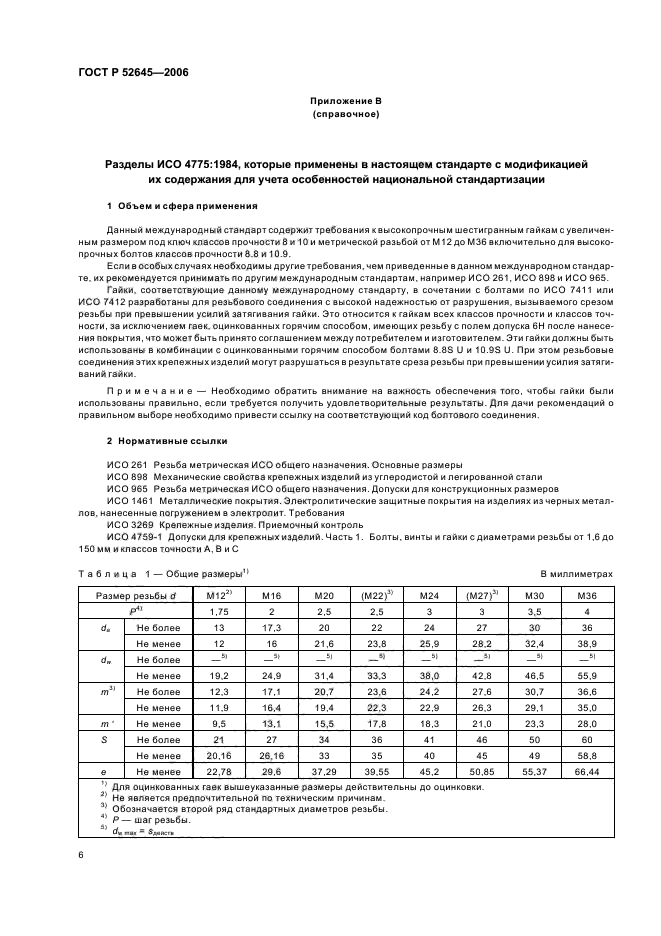

Разделы ИСО 4775:1984, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации

1 Объем и сфера применения

Данный международный стандарт содержит требования к высокопрочным шестигранным гайкам с увеличенным размером под кпюч классов прочности 8 и 10 и метрической разьбой от М12 до М36 включительно для высокопрочных болтов классов прочности 8.8 и 10.9.

Если в особых случаях необходимы другие требования, чем приведенные в данном международном стандарте, их рекомендуется принимать по другим международным стандартам, например ИСО 261, ИСО 898 и ИСО 965.

Гайки, соответствующие данному международному стандарту, в сочетании с болтами по ИСО 7411 или ИСО 7412 разработаны для резьбового соединения с высокой надежностью от разрушения, вызываемого срезом резьбы при превышении усилий затягивания гайки. Это относится к гайкам всех классов прочности и классов точности, за исключением гаек, оцинкованных горячим способом, имеющих резьбу с полем допуска 6Н после нанесения покрытия, что может быть принято соглашением между потребителем и изготовителем. Эти гайки должны быть использованы в комбинации с оцинкованными горячим способом болтами 8.8S U и 10.9S U. При этом резьбовые соединения этих крепежных изделий могут разрушаться в результате среза резьбы при превышении усилия затягиваний гайки.

Примечание — Необходимо обратить внимание на важность обеспечения того, чтобы гайки были использованы правильно, если требуется получить удовлетворительные результаты. Для дачи рекомендаций о правильном выборе необходимо привести ссылку на соответствующий код болтового соединения.

2 Нормативные ссылки

ИСО 261 Резьба метрическая ИСО общего назначения. Основные размеры

ИСО 898 Механические свойства крепежных изделий из углеродистой и легированной стали

ИСО 965 Резьба метрическая ИСО общего назначения. Допуски для конструкционных размеров

ИСО 1461 Металлические покрытия. Электролитические защитные покрытия на изделиях из черных металлов, нанесенные погружением в электролит. Требования

ИСО 3269 Крепежные изделия. Приемочный контроль

ИСО 4759-1 Допуски для крепежных изделий. Часть 1. Болты, винты и гайки с диаметрами резьбы от 1,6 до 150мми классов точности А, ВиС

Таблица 1 — Общие размеры¹⁾ В миллиметрах

Размер резьбы d		М12³	М16	М20	(М22)⁴	М24	(М27)³⁾	М30	М36
р⁵		1,75	2	2,5	2,5	3	3	3,5	4
d_a	Не более	13	17,3	20	22	24	27	30	36
d_a	Не менее	12	16	21,6	23,8	25,9	28,2	32,4	38,9
^dw	Не более	_—5)	_—5)	_—5)	_—5)	_—5)	_—5)	_—5)	_—5)
^dw	Не менее	19,2	24,9	31,4	33,3	38,0	42,8	46,5	55,9
m³⁾	Не более	12,3	17,1	20,7	23,6	24,2	27,6	30,7	36,6
m³⁾	Не менее	11,9	16,4	19,4	22,3	22,9	26,3	29,1	35,0
m’	Не менее	9,5	13,1	15,5	17,8	18,3	21,0	23,3	28,0
S	Не более	21	27	34	36	41	46	50	60
S	Не менее	20,16	26,16	33	35	40	45	49	58,8
e	Не менее	22,78	29,6	37,29	39,55	45,2	50,85	55,37	66,44

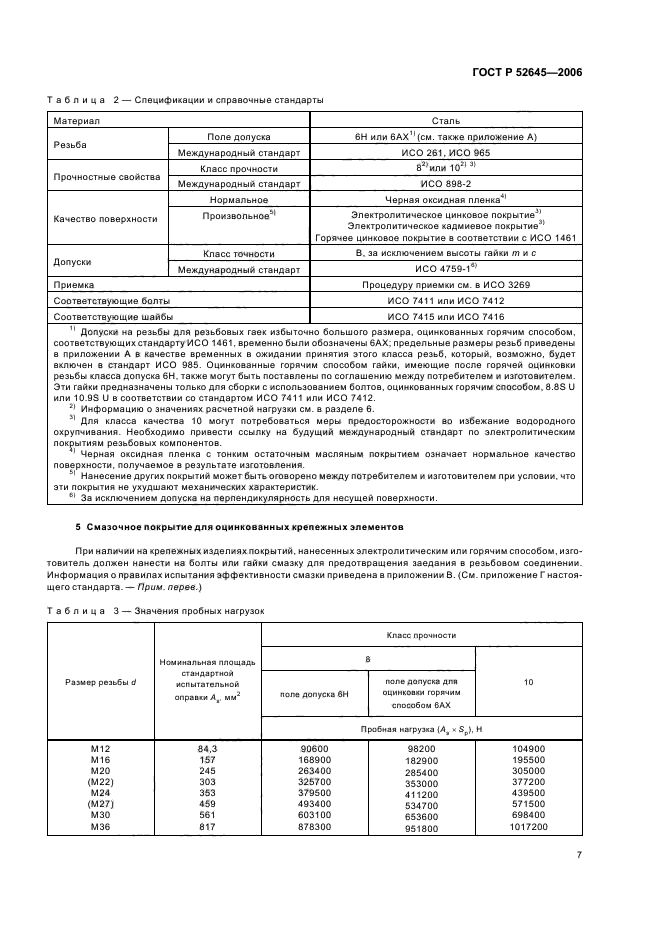

Таблица 2 — Спецификации и справочные стандарты

Материал		Сталь
Резьба	Поле допуска	6Н или 6АХ¹⁾(см. также приложение А)
	Международный стандарт	ИСО 261, ИСО 965
Прочностные свойства	Класс прочности	8²⁾или 10^2),3)
	Международный стандарт	ИСО 898-2
Качество поверхности	Нормальное	Черная оксидная пленка⁴⁾
	Произвольное⁵⁾	Электролитическое цинковое покрытие³⁾ Электролитическое кадмиевое покрытие³⁾ Горячее цинковое покрытие в соответствии с ИСО 1461
Допуски	Класс точности	В, за исключением высоты гайки m и с
	Международный стандарт	ИСО 4759-1⁶⁾
Приемка		Процедуру приемки см. в ИСО 3269
Соответствующие болты		ИСО 7411 или ИСО 7412
Соответствующие шайбы		ИСО 7415 или ИСО 7416
¹⁾ Допуски на резьбы для резьбовых гаек избыточно большого размера, оцинкованных горячим способом, соответствующих стандарту ИСО 1461, временно были обозначены 6АХ; предельные размеры резьб приведены в приложении А в качестве временных в ожидании принятия этого класса резьб, который, возможно, будет включен в стандарт ИСО 985. Оцинкованные горячим способом гайки, имеющие после горячей оцинковки резьбы класса допуска 6Н, также могут быть поставлены по соглашению между потребителем и изготовителем. Эти гайки предназначены только для сборки с использованием болтов, оцинкованных горячим способом, 8.8S U или 10.9S U в соответствии со стандартом ИСО 7411 или ИСО 7412. ²⁾ Информацию о значениях расчетной нагрузки см. в разделе 6. ³⁾ Для класса качества 10 могут потребоваться меры предосторожности во избежание водородного охрупчивания. Необходимо привести ссылку на будущий международный стандарт по электролитическим покрытиям резьбовых компонентов. ⁴⁾ Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате изготовления. ⁵⁾ Нанесение других покрытий может быть оговорено между потребителем и изготовителем при условии, что эти покрытия не ухудшают механических характеристик. ⁶⁾ За исключением допуска на перпендикулярность для несущей поверхности.

5 Смазочное покрытие для оцинкованных крепежных элементов

При наличии на крепежных изделиях покрытий, нанесенных электролитическим или горячим способом, изготовитель должен нанести на болты или гайки смазку для предотвращения заедания в резьбовом соединении. Информация о правилах испытания эффективности смазки приведена в приложении В. (См. приложение Г настоящего стандарта. — Прим. перев.)

Таблица 3 — Значения пробных нагрузок

Размер резьбы d	Номинальная площадь стандартной испытательной оправки Л_з, мм²	Класс прочности
		8		10
		поле допуска 6Н	поле допуска для оцинковки горячим способом 6АХ	10
		Пробная нагрузка М х S_p), H s р
М12	84,3	90600	98200	104900
М16	157	168900	182900	195500
М20	245	263400	285400	305000
(М22)	303	325700	353000	377200
М24	353	379500	411200	439500
(М27)	459	493400	534700	571500
М30	561	603100	653600	698400
М36	817	878300	951800	1017200

Примечания

1 Все другие требования по прочностным характеристикам соответствуют ИСО 898-2.

2 Методы проведения испытаний см. в ИСО 898-2.

3 Пробные нагрузки определены на основе следующих напряжений от пробной нагрузки S_p:

— для гаек класса прочности 8 с полем допуска 6Н: 1075 Н/мм²;

— для гаек класса прочности 8 с полем допуска для оцинковки горячим способом 6АХ: 1165 Н/мм²;

— для гаек класса прочности 10: 1245 Н/мм².

4 В случаях приемки гаек на основании значений твердости допустимыми пределами являются:

— для гаек класса прочности 8 с полем допуска 6Н: по ИСО 898-2, класс прочности 8;

— для всех гаек класса прочности 10: по ИСО 898-2, класс прочности 10;

-для оцинкованных горячим способом гаек класса прочности 8 с полем допуска 6АХ: 260 — 353 HV (24—36 HRC).

7 Обозначение

Пример обозначения высокопрочной шестигранной гайки с широкими гранями с резьбой размером d = М20 и классом прочности 8:

Шестигранная гайка ИСО 4775 — М20 — 8

Примечание — При наличии на поверхности гайки покрытия его обозначение должно быть включено в обозначение гайки.

8 Маркировка

Маркировка высокопрочных конструкционных гаек включает в себя:

a) маркировку класса прочности цифрами и букву S для обозначения высокопрочной гайки с увеличенным размером под ключ;

b) идентификационную маркировку изготовителя.

Маркировка должна быть расположена на верхней либо нижней поверхности гаек с фаской и должна быть выпуклой либо вдавленной на опорной поверхности гайки, не соприкасающейся с шайбой.

Пример маркировки (класс прочности 10)

Торговая марк;

Приложение Г (справочное)

Текст приложений А и В международного стандарта ИСО 4775:1984, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации

Приложение А

Размеры резьб для гаек с горячим цинковым покрытием с полем допуска 6АХ

В настоящем приложении приведена информация о предельных размерах винтовых резьб гаек с горячим цинковым покрытием для поля допуска резьбы 6АХ. Предельные размеры, приведенные в таблице 4, действительны до нанесения горячего покрытия погружением.

Размеры в миллиметрах

Таблица 4 — Предельные размеры винтовых резьб для поля допуска 6АХ
