ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
ГОСТР 52161.2.40—
2008 (МЭК 60335-2-40: 2005) |
Безопасность бытовых и аналогичных электрических приборов
Часть 2.40
ЧАСТНЫЕ ТРЕБОВАНИЯ К ЭЛЕКТРИЧЕСКИМ ТЕПЛОВЫМ НАСОСАМ, ВОЗДУШНЫМ КОНДИЦИОНЕРАМ И ОСУШИТЕЛЯМ
IEC 60335-2-40:2005 Household and similar electrical appliances — Safety — Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and dehumidifiers
(МОР)
Издание официальное
T“
CO
о
о
сч
ю
со
ш
|
Москва Стандартинформ 2009 |

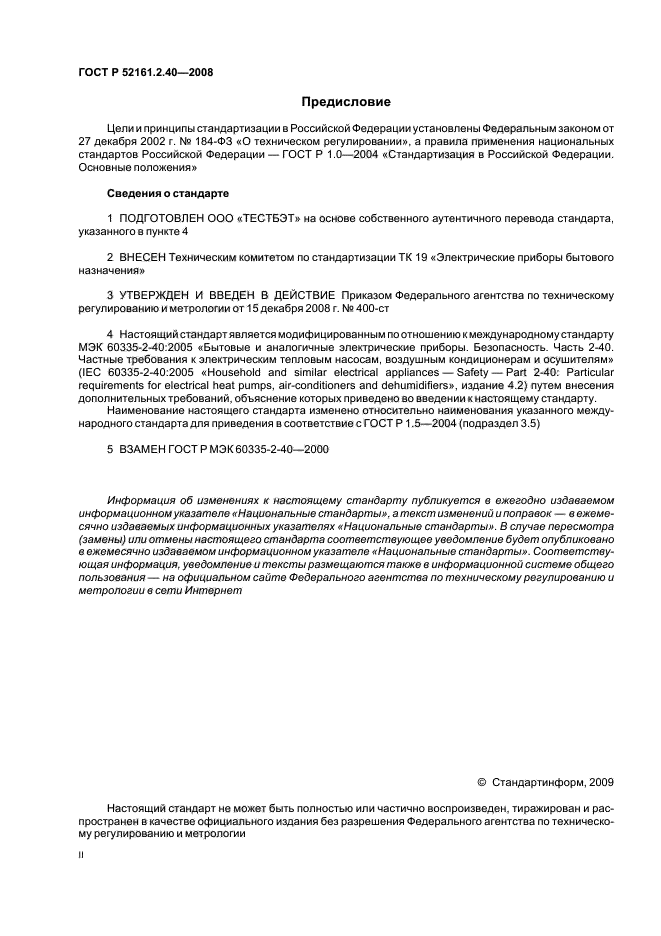

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от
27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН ООО «ТЕСТБЭТ» на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 19 «Электрические приборы бытового назначения»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2008 г. № 400-ст
4 Настоящий стандартявляетсямодифицированным поотношению к международному стандарту МЭК 60335-2-40:2005 «Бытовые и аналогичные электрические приборы. Безопасность. Часть 2-40. Частные требования к электрическим тепловым насосам, воздушным кондиционерам и осушителям» (IEC 60335-2-40:2005 «Household and similar electrical appliances — Safety — Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and dehumidifiers», издание 4.2) путем внесения дополнительных требований, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)
5 ВЗАМЕН ГОСТ Р МЭК 60335-2-40-2000
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты»,атекст изменений ипоправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2009
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

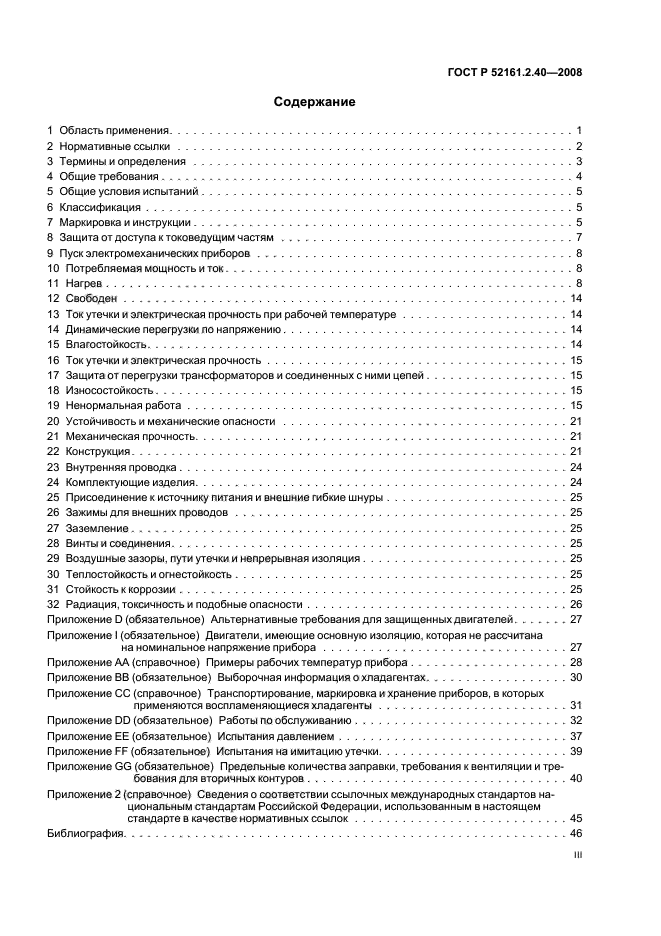

Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..2
3 Термины и определения…………………………………………3
4 Общие требования…………………………………………….4
5 Общие условия испытаний………………………………………..5
6 Классификация………………………………………………5
7 Маркировка и инструкции…………………………………………5
8 Защита от доступа к токоведущим частям……………………………….7
9 Пуск электромеханических приборов………………………………….8
10 Потребляемая мощность и ток……………………………………..8

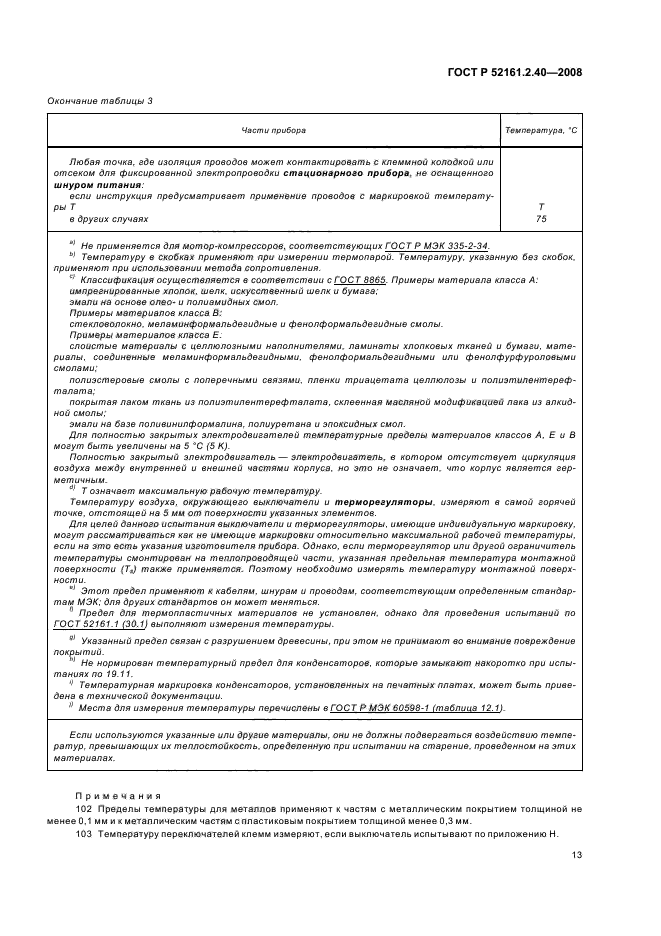

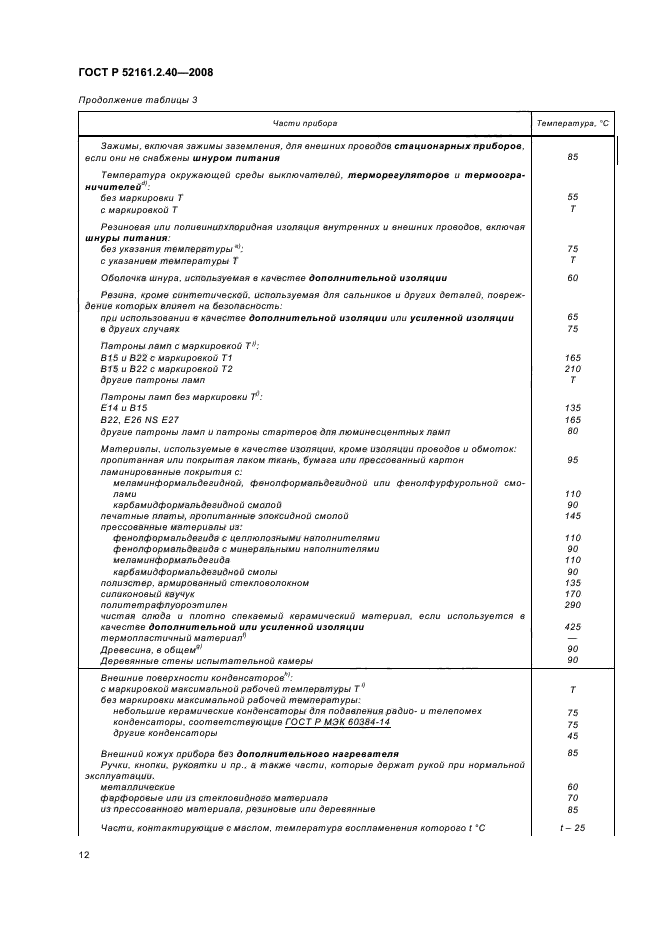

11 Нагрев…………………………………………………..8
12 Свободен………………………………………………..14
13 Ток утечки и электрическая прочность при рабочей температуре…………………14
14 Динамические перегрузки по напряжению………………………………14
15 Влагостойкость……………………………………………..14
16 Ток утечки и электрическая прочность………………………………..15
17 Защита от перегрузки трансформаторов и соединенных сними цепей………………15
18 Износостойкость…………………………………………….15

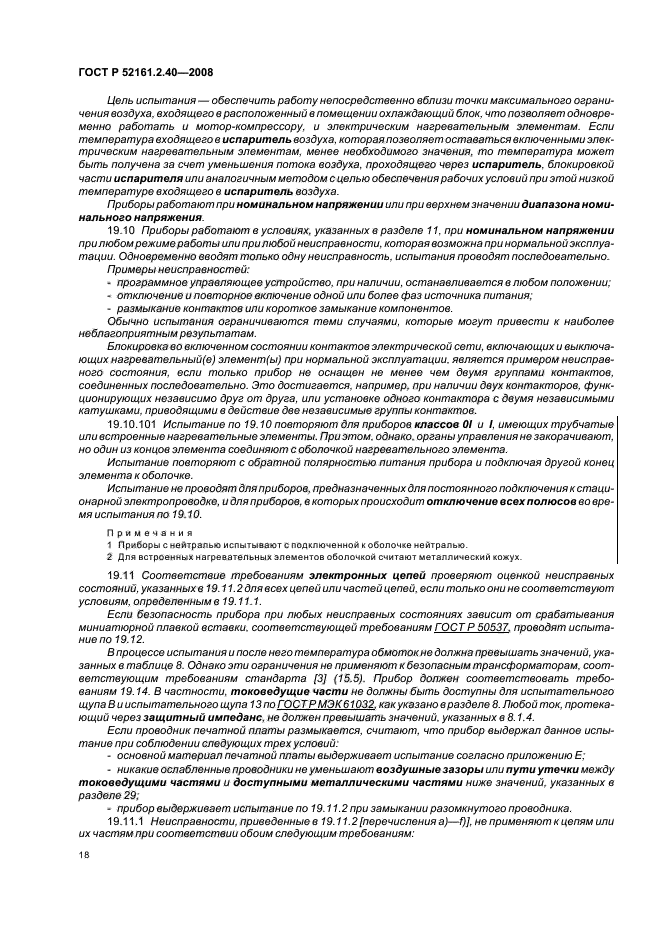

19 Ненормальная работа…………………………………………15
20 Устойчивость и механические опасности………………………………21
21 Механическая прочность………………………………………..21
22 Конструкция……………………………………………….21
23 Внутренняя проводка………………………………………….24
24 Комплектующие изделия………………………………………..24
25 Присоединение к источнику питания и внешние гибкие шнуры…………………..25
26 Зажимы для внешних проводов……………………………………25
27 Заземление……………………………………………….25
28 Винты и соединения…………………………………………..25
29 Воздушные зазоры, пути утечки и непрерывная изоляция……………………..25
30 Теплостойкость и огнестойкость……………………………………25
31 Стойкость к коррозии………………………………………….25
32 Радиация, токсичность и подобные опасности……………………………26
Приложение D (обязательное) Альтернативные требования для защищенных двигателей…….27
Приложение I (обязательное) Двигатели, имеющие основную изоляцию, которая не рассчитана
на номинальное напряжение прибора………………………….27
Приложение АА (справочное) Примеры рабочих температур прибора………………..28
Приложение ВВ (обязательное) Выборочная информация о хладагентах………………30
Приложение СС (справочное) Транспортирование, маркировка и хранение приборов, в которых
применяются воспламеняющиеся хладагенты……………………31

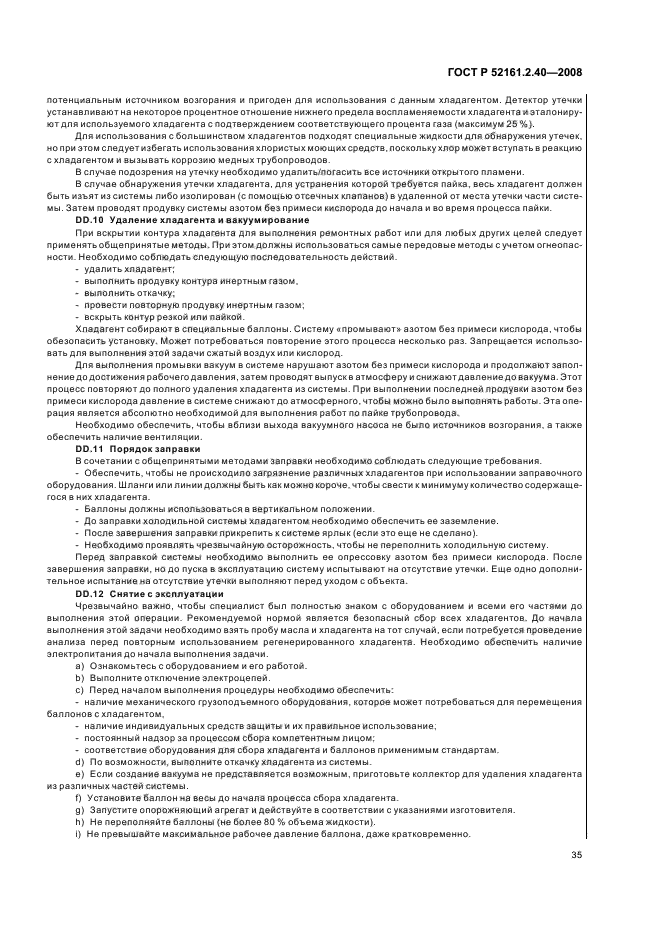

Приложение DD (обязательное) Работы по обслуживанию………………………32

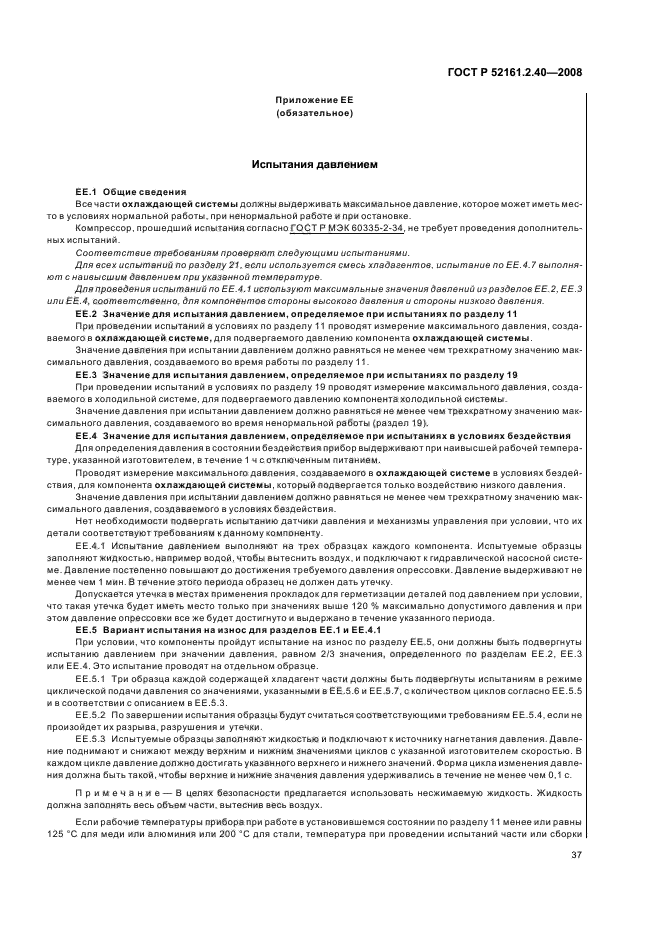

Приложение ЕЕ (обязательное) Испытания давлением………………………..37
Приложение FF (обязательное) Испытания на имитацию утечки……………………39

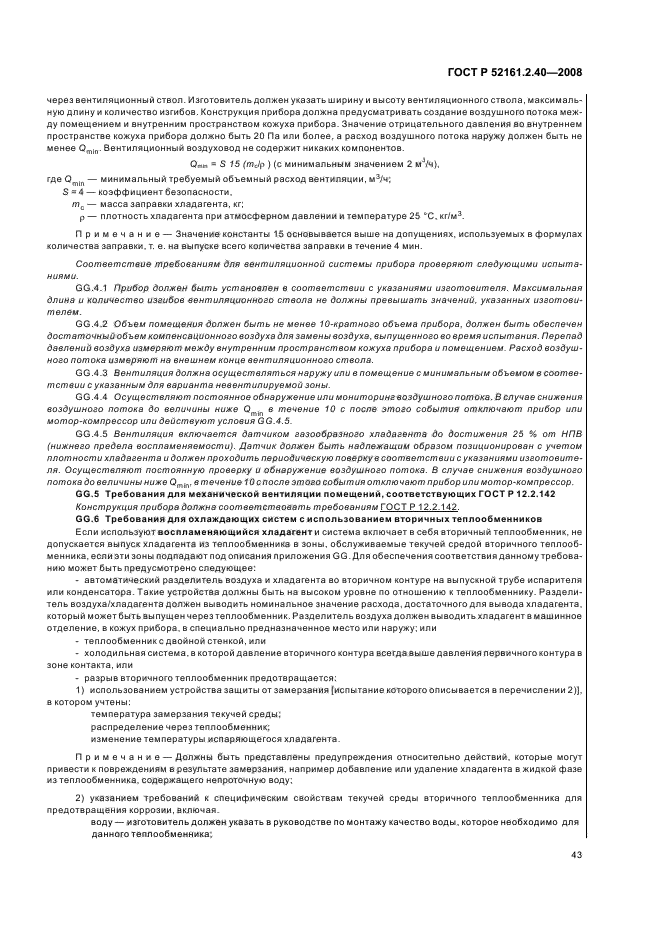

Приложение GG (обязательное) Предельные количества заправки, требования к вентиляции и требования для вторичных контуров……………………………40
Приложение 2 (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем
стандарте в качестве нормативных ссылок………………………45
Библиография………………………………………………..46

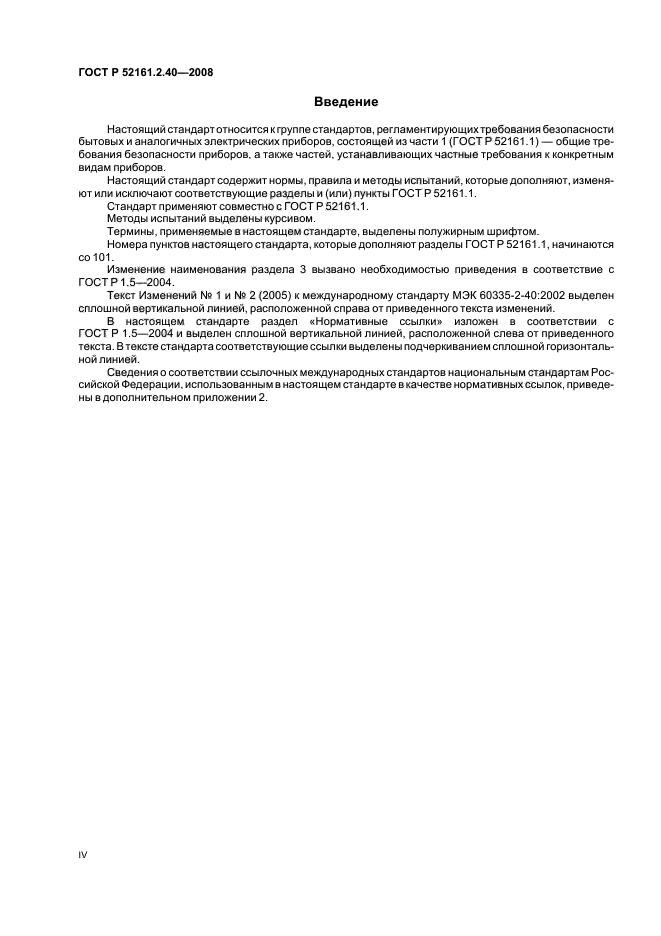

Введение
Настоящий стандарт относится к группестандартов, регламентирующихтребованиябезопасности бытовых и аналогичных электрических приборов, состоящей из части 1 (ГОСТ Р 52161.1) — общие требования безопасности приборов, а также частей, устанавливающих частные требования к конкретным видам приборов.
Настоящий стандарт содержит нормы, правила и методы испытаний, которые дополняют, изменяют или исключают соответствующие разделы и (или) пункты ГОСТ Р 52161.1.
Стандарт применяют совместно с ГОСТ Р 52161.1.
Методы испытаний выделены курсивом.
Термины, применяемые в настоящем стандарте, выделены полужирным шрифтом.
Номера пунктов настоящего стандарта, которые дополняют разделы ГОСТ Р 52161.1, начинаются со 101.
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с ГОСТ Р 1.5-2004.
Текст Изменений № 1 и № 2 (2005) к международному стандарту МЭК 60335-2-40:2002 выделен сплошной вертикальной линией, расположенной справа от приведенного текста изменений.
В настоящем стандарте раздел «Нормативные ссылки» изложен в соответствии с ГОСТ Р 1.5-2004 и выделен сплошной вертикальной линией, расположенной слева от приведенного текста. Втексте стандарта соответствующие ссылки выделены подчеркиванием сплошной горизонтальной линией.
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в дополнительном приложении 2.

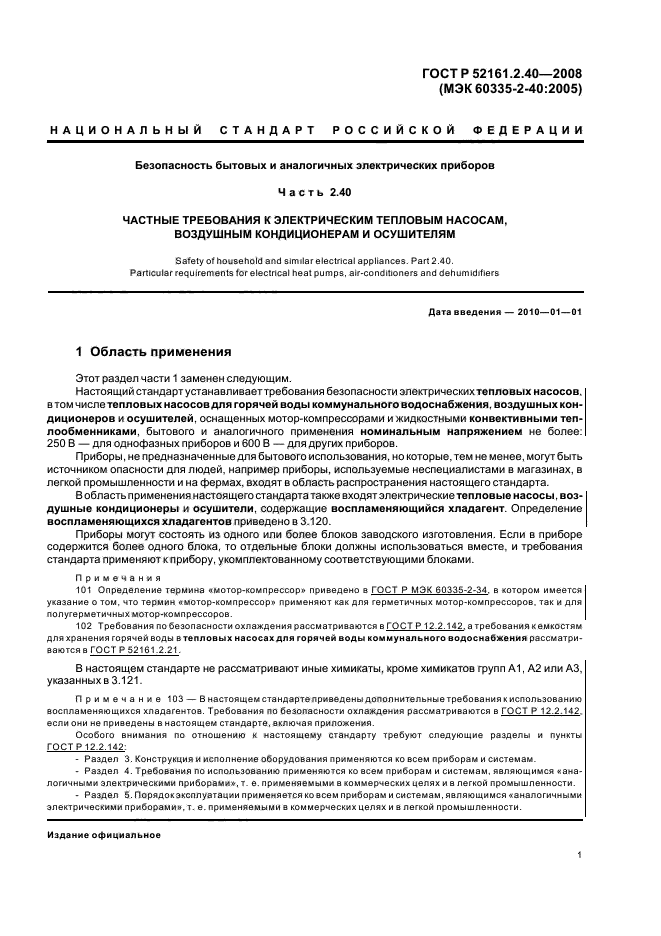

ГОСТ Р 52161.2.40-2008 (МЭК 60335-2-40:2005)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Безопасность бытовых и аналогичных электрических приборов
Ч а с т ь 2.40
ЧАСТНЫЕ ТРЕБОВАНИЯ К ЭЛЕКТРИЧЕСКИМ ТЕПЛОВЫМ НАСОСАМ, ВОЗДУШНЫМ КОНДИЦИОНЕРАМ И ОСУШИТЕЛЯМ
Safety of household and similar electrical appliances. Part 2.40.
Particular requirements for electrical heat pumps, air-conditionersand dehumidifiers
Дата введения — 2010—01—01
1 Область применения
Этот раздел части 1 заменен следующим.
Настоящий стандарт устанавливает требования безопасности электрических тепловых насосов, втомчисле тепловых насосовдля горячей воды коммунальноговодоснабжения, воздушных кондиционеров и осушителей, оснащенных мотор-компрессорами и жидкостными конвективными теплообменниками, бытового и аналогичного применения номинальным напряжением не более: 250 В — для однофазных приборов и 600 В — для других приборов.
Приборы, не предназначенные для бытового использования, но которые, тем не менее, могут быть источником опасности для людей, например приборы, используемые неспециалистами в магазинах, в легкой промышленности и на фермах, входят в область распространения настоящего стандарта.
В область применения настоящего стандарта также входятэлектрические тепловые насосы, воздушные кондиционеры и осушители, содержащие воспламеняющийся хладагент. Определение воспламеняющихся хладагентов приведено в 3.120.
Приборы могут состоять из одного или более блоков заводского изготовления. Если в приборе содержится более одного блока, то отдельные блоки должны использоваться вместе, и требования стандарта применяют к прибору, укомплектованному соответствующими блоками.
Примечания
101 Определение термина «мотор-компрессор» приведено в ГОСТ Р МЭК 60335-2-34, в котором имеется указание о том, что термин «мотор-компрессор» применяют как для герметичных мотор-компрессоров, так и для полугерметичных мотор-компрессоров.
102 Требования по безопасности охлаждения рассматриваются в ГОСТ Р 12.2.142, а требования к емкостям для хранения горячей воды в тепловых насосах для горячей воды коммунального водоснабжения рассматриваются в ГОСТ Р 52161.2.21.
В настоящем стандарте не рассматривают иные химикаты, кроме химикатов групп A1, A2 или A3, указанных в 3.121.
Примечание 103 — Внастоящемстандартеприведеныдополнительныетребованиякиспользованию воспламеняющихся хладагентов. Требования по безопасности охлаждения рассматриваются в ГОСТ Р 12.2.142, если они не приведены в настоящем стандарте, включая приложения.
Особого внимания по отношению к настоящему стандарту требуют следующие разделы и пункты ГОСТ Р 12.2.142:
— Раздел 3. Конструкция и исполнение оборудования применяются ко всем приборам и системам.
— Раздел 4. Требования по использованию применяются ко всем приборам и системам, являющимся «аналогичными электрическими приборами», т. е. применяемыми в коммерческих целях и в легкой промышленности.
— Раздел 5. Порядок эксплуатации применяется ко всем приборам и системам, являющимся «аналогичными электрическими приборами», т. е. применяемыми в коммерческих целях и в легкой промышленности.
Издание официальное

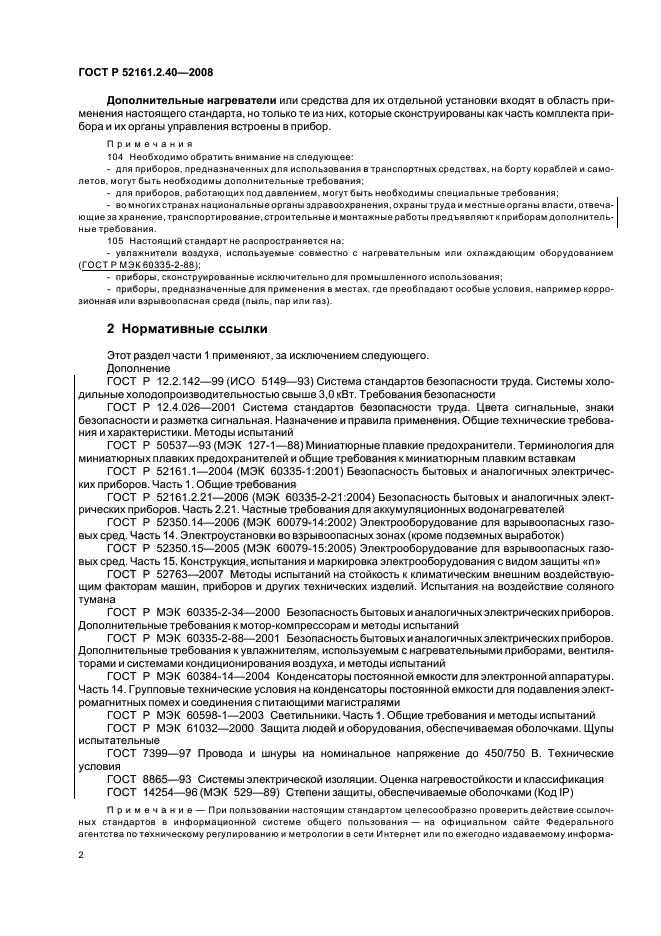

Дополнительные нагреватели или средства для их отдельной установки входят в область применения настоящего стандарта, но только те из них, которые сконструированы как часть комплекта прибора и их органы управления встроены в прибор.
Примечания
104 Необходимо обратить внимание на следующее:
— для приборов, предназначенных для использования в транспортных средствах, на борту кораблей и самолетов, могут быть необходимы дополнительные требования;
— для приборов, работающих под давлением, могут быть необходимы специальные требования;
— во многих странах национальные органы здравоохранения, охраны труда и местные органы власти, отвечающие за хранение, транспортирование, строительные и монтажные работы предъявляют к приборам дополнительные требования.
105 Настоящий стандарт не распространяется на:
— увлажнители воздуха, используемые совместно с нагревательным или охлаждающим оборудованием (ГОСТ Р МЭК 60335-2-88);
— приборы, сконструированные исключительно для промышленного использования;
— приборы, предназначенные для применения в местах, где преобладают особые условия, например коррозионная или взрывоопасная среда (пыль, пар или газ).
2 Нормативные ссылки
Этот раздел части 1 применяют, за исключением следующего.
Дополнение
ГОСТ Р 12.2.142-99 (ИСО 5149—93) Система стандартов безопасности труда. Системы холодильные холодопроизводительностью свыше 3,0 кВт. Требования безопасности
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 50537-93 (МЭК 127-1—88) Миниатюрные плавкие предохранители. Терминология для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам
ГОСТ Р 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования
ГОСТ Р 52161.2.21-2006 (МЭК 60335-2-21:2004) Безопасность бытовых и аналогичных электрических приборов. Часть 2.21. Частные требования для аккумуляционных водонагревателей
ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002) Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)
ГОСТ Р 52350.15-2005 (МЭК 60079-15:2005) Электрооборудование для взрывоопасных газовых сред. Часть 15. Конструкция, испытания и маркировка электрооборудования с видом защиты «п» ГОСТ Р 52763-2007 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие соляного тумана
ГОСТ Р МЭК 60335-2-34-2000 Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к мотор-компрессорам и методы испытаний
ГОСТ Р МЭК 60335-2-88-2001 Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к увлажнителям, используемым с нагревательными приборами, вентиляторами и системами кондиционирования воздуха, и методы испытаний
ГОСТ Р МЭК 60384-14-2004 Конденсаторы постоянной емкости для электронной аппаратуры. Часть 14. Групповые технические условия на конденсаторы постоянной емкости для подавления электромагнитных помех и соединения с питающими магистралями
ГОСТ Р МЭК 60598-1-2003 Светильники. Часть 1. Общие требования и методы испытаний ГОСТ Р МЭК 61032-2000 Защита людей и оборудования, обеспечиваемая оболочками. Щупы испытательные
ГОСТ 7399-97 Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия
ГОСТ 8865-93 Системы электрической изоляции. Оценка нагревостойкости и классификация ГОСТ 14254-96 (МЭК 529—89) Степени защиты, обеспечиваемые оболочками (Код IP)
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

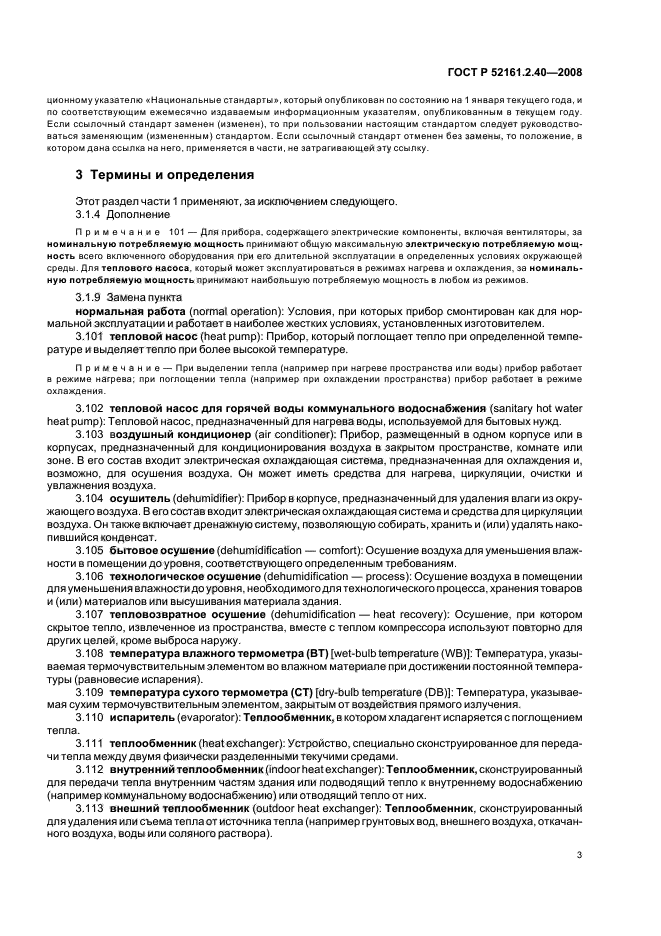

3 Термины и определения
Этот раздел части 1 применяют, за исключением следующего.
3.1.4 Дополнение
Примечание 101 —Для прибора, содержащего электрические компоненты, включая вентиляторы, за номинальную потребляемую мощность принимают общую максимальную электрическую потребляемую мощность всего включенного оборудования при его длительной эксплуатации в определенных условиях окружающей среды. Для теплового насоса, который может эксплуатироваться в режимах нагрева и охлаждения, за номинальную потребляемую мощность принимают наибольшую потребляемую мощность в любом из режимов.
3.1.9 Замена пункта
нормальная работа (normal operation): Условия, при которых прибор смонтирован как для нормальной эксплуатации и работает в наиболее жестких условиях, установленных изготовителем.
3.101 тепловой насос (heat pump): Прибор, который поглощает тепло при определенной температуре и выделяет тепло при более высокой температуре.
Примечание — При выделении тепла (например при нагреве пространства или воды) прибор работает в режиме нагрева; при поглощении тепла (например при охлаждении пространства) прибор работает в режиме охлаждения.
3.102 тепловой насос для горячей воды коммунального водоснабжения (sanitary hot water heat pump): Тепловой насос, предназначенный для нагрева воды, используемой для бытовых нужд.
3.103 воздушный кондиционер (air conditioner): Прибор, размещенный в одном корпусе или в корпусах, предназначенный для кондиционирования воздуха в закрытом пространстве, комнате или зоне. В его состав входит электрическая охлаждающая система, предназначенная для охлаждения и, возможно, для осушения воздуха. Он может иметь средства для нагрева, циркуляции, очистки и увлажнения воздуха.
3.104 осушитель (dehumidifier): Прибор в корпусе, предназначенный для удаления влаги из окружающего воздуха. В его состав входит электрическая охлаждающая система и средства для циркуляции воздуха. Он также включает дренажную систему, позволяющую собирать, хранить и (или) удалять накопившийся конденсат.
3.105 бытовое осушение (dehumidification — comfort): Осушение воздуха для уменьшения влажности в помещении до уровня, соответствующего определенным требованиям.
3.106 технологическое осушение (dehumidification — process): Осушение воздуха в помещении для уменьшения влажностидо уровня, необходимогодля технологического процесса, хранения товаров и (или) материалов или высушивания материала здания.
3.107 тепловозвратное осушение (dehumidification — heat recovery): Осушение, при котором скрытое тепло, извлеченное из пространства, вместе с теплом компрессора используют повторно для других целей, кроме выброса наружу.
3.108 температура влажного термометра (ВТ) [wet-bulb temperature (WB)]: Температура, указываемая термочувствительным элементом во влажном материале при достижении постоянной температуры (равновесие испарения).
3.109 температура сухого термометра (СТ) [dry-bulb temperature (DB)]: Температура, указываемая сухим термочувствительным элементом, закрытым от воздействия прямого излучения.
3.110 испаритель (evaporator): Теплообменник, в котором хладагент испаряется с поглощением тепла.
3.111 теплообменник (heat exchanger): Устройство, специально сконструированное для передачи тепла между двумя физически разделенными текучими средами.
3.112 внутренний теплообменник (indoorheatexchanger): Теплообменник, сконструированный для передачи тепла внутренним частям здания или подводящий тепло к внутреннему водоснабжению (например коммунальному водоснабжению) или отводящий тепло от них.
3.113 внешний теплообменник (outdoor heat exchanger): Теплообменник, сконструированный для удаления или съема тепла от источника тепла (например грунтовых вод, внешнего воздуха, откачанного воздуха, воды или соляного раствора).

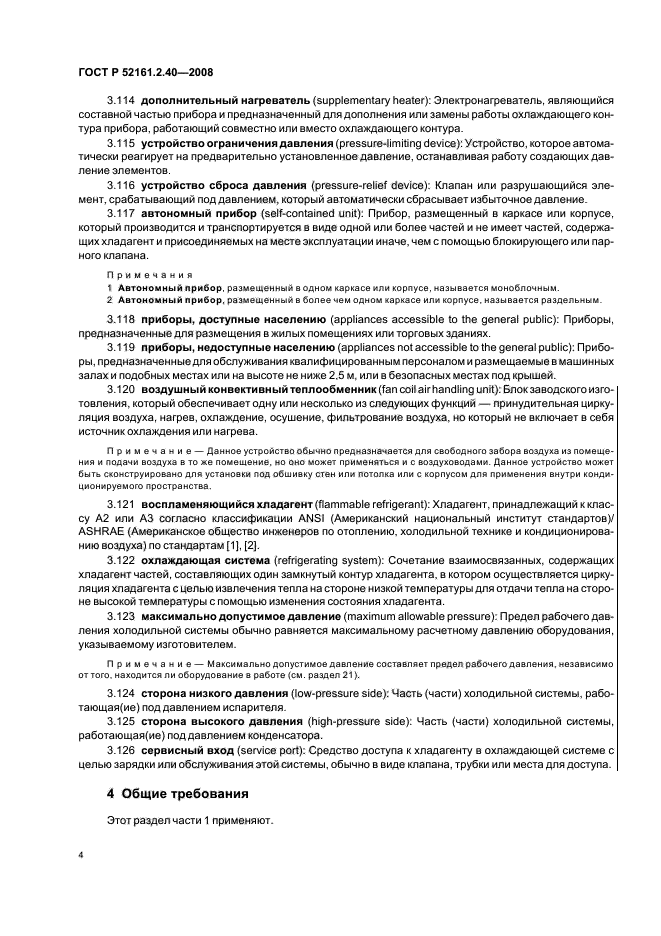

3.114 дополнительный нагреватель (supplementary heater): Электронагреватель, являющийся составной частью прибора и предназначенный для дополнения или замены работы охлаждающего контура прибора, работающий совместно или вместо охлаждающего контура.
3.115 устройство ограничения давления (pressure-limiting device): Устройство, которое автоматически реагирует на предварительно установленное давление, останавливая работу создающих давление элементов.
3.116 устройство сброса давления (pressure-relief device): Клапан или разрушающийся элемент, срабатывающий под давлением, который автоматически сбрасывает избыточное давление.
3.117 автономный прибор (self-contained unit): Прибор, размещенный в каркасе или корпусе, который производится и транспортируется в виде одной или более частей и не имеет частей, содержащих хладагент и присоединяемых на месте эксплуатации иначе, чем с помощью блокирующего или парного клапана.
Примечания
1 Автономный прибор, размещенный в одном каркасе или корпусе, называется моноблочным.
2 Автономный прибор, размещенный в более чем одном каркасе или корпусе, называется раздельным.
3.118 приборы, доступные населению (appliances accessible to the general public): Приборы, предназначенные для размещения в жилых помещениях или торговых зданиях.
3.119 приборы, недоступные населению (appliances not accessible to the general public): Приборы, предназначенные дляобслуживания квалифицированным персоналом и размещаемые в машинных залах и подобных местах или на высоте не ниже 2,5 м, или в безопасных местах под крышей.
3.120 воздушный конвективный теплообменник (fan coil air handling unit): Блок заводского изготовления, который обеспечивает одну или несколько из следующих функций — принудительная циркуляция воздуха, нагрев, охлаждение, осушение, фильтрование воздуха, но который не включает в себя источникохлаждения или нагрева.
Примечание — Данное устройство обычно предназначается для свободного забора воздуха из помещения и подачи воздуха в то же помещение, но оно может применяться и с воздуховодами. Данное устройство может быть сконструировано для установки под обшивку стен или потолка или с корпусом для применения внутри кондиционируемого пространства.
3.121 воспламеняющийся хладагент (flammable refrigerant): Хладагент, принадлежащий к классу A2 или A3 согласно классификации ANSI (Американский национальный институт стандартов)/ ASHRAE (Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха) по стандартам [1], [2].
3.122 охлаждающая система (refrigerating system): Сочетание взаимосвязанных, содержащих хладагент частей, составляющих один замкнутый контур хладагента, в котором осуществляется циркуляция хладагента с целью извлечения тепла на стороне низкой температуры для отдачи тепла на стороне высокой температуры с помощью изменения состояния хладагента.
3.123 максимально допустимое давление (maximum allowable pressure): Предел рабочего давления холодильной системы обычно равняется максимальному расчетному давлению оборудования, указываемому изготовителем.
Примечание — Максимально допустимое давление составляет предел рабочего давления, независимо от того, находится ли оборудование в работе (см. раздел 21).
3.124 сторона низкого давления (low-pressure side): Часть (части) холодильной системы, работающая^) под давлением испарителя.
3.125 сторона высокого давления (high-pressure side): Часть (части) холодильной системы, работающая(ие) под давлением конденсатора.
3.126 сервисный вход (service port): Средство доступа к хладагенту в охлаждающей системе с целью зарядки или обслуживания этой системы, обычно в виде клапана, трубки или места для доступа.
4 Общие требования
Этот раздел части 1 применяют.
5 Общие условия испытаний
Этот раздел части 1 применяют, за исключением следующего.
5.2 Дополнение
Испытания по разделу 21 могут быть выполнены на разных образцах. Испытания по разделам 11,19 и 21 требуют измерений давления в различных точках охлаждающей системы.
Для испытаний по приложению FF (имитация утечки) необходим как минимум один специально подготовленный дополнительный образец, если выбирают этот вариант испытаний.
Во время испытаний по разделу 11 следует выполнять измерения температуры трубопровода хладагента.
Примечание — Из-за потенциально опасного характера испытаний по разделу 21 и приложениям EE и FF при их выполнении следует соблюдать особые меры предосторожности.
5.6 Дополнение
Любые средства контроля, регулирующие температуру или влажность кондиционируемого помещения, при проведении испытаний отключают.
5.7 Замена

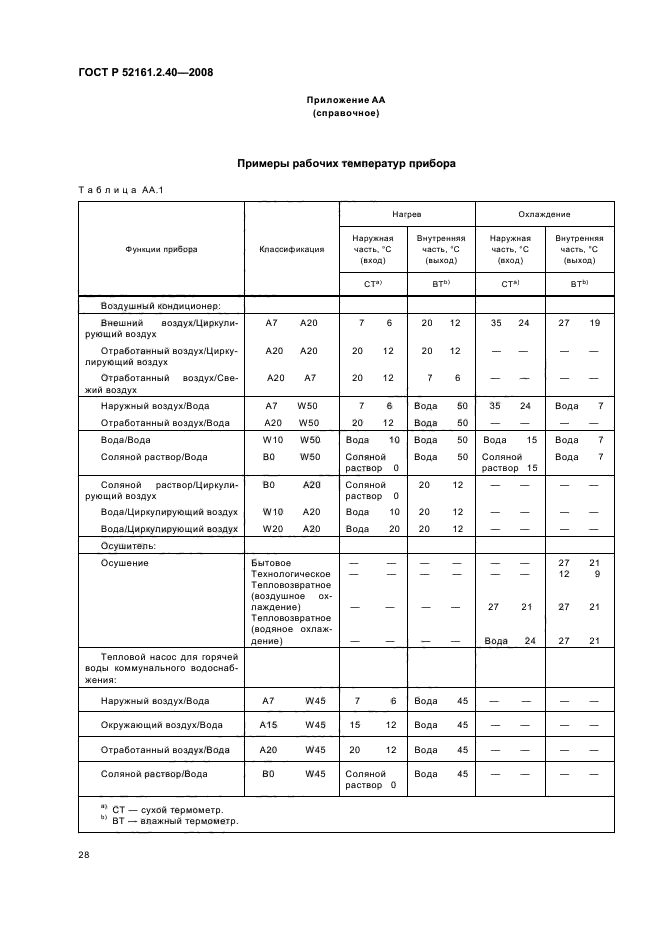

Испытания и условия испытаний, приведенныевразделах10и11, проводят при наиболее жестких условиях эксплуатации в пределах диапазона рабочих температур, заданных изготовителем. Примеры таких рабочих температур приведены в приложении АА.

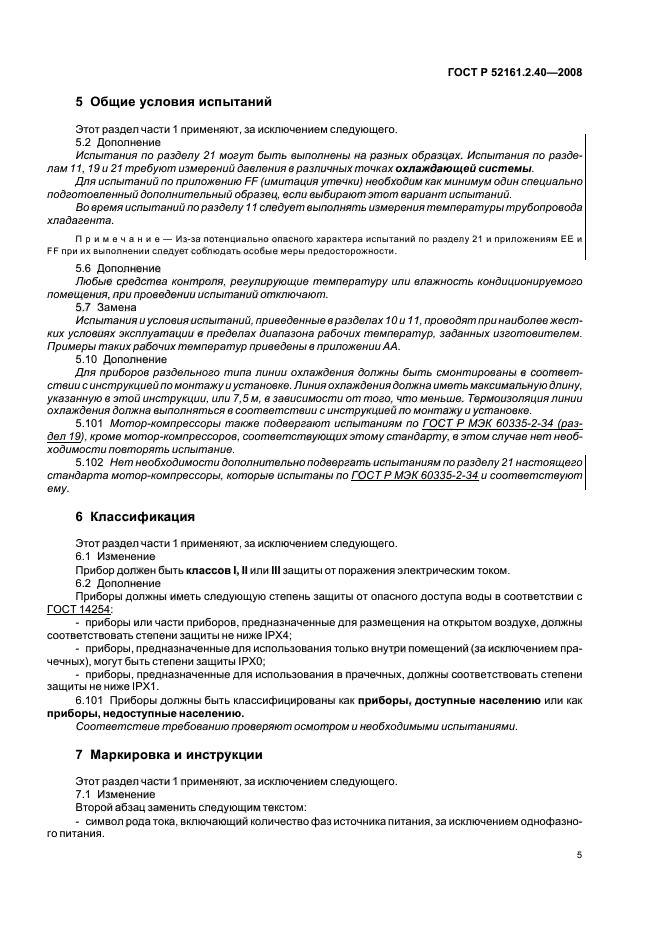

5.10 Дополнение
Для приборов раздельного типа линии охлаждения должны быть смонтированы в соответствии с инструкцией по монтажу и установке. Линия охлаждения должна иметь максимальную длину, указанную в этой инструкции, или 7,5 м, в зависимости от того, что меньше. Термоизоляция линии охлаждения должна выполняться в соответствии с инструкцией по монтажу и установке.
5.101 Мотор-компрессоры также подвергают испытаниям по ГОСТ Р МЭК 60335-2-34 (раздел 19), кроме мотор-компрессоров, соответствующих этому стандарту, в этом случае нет необходимости повторять испытание.
5.102 Нет необходимости дополнительно подвергать испытаниям по разделу 21 настоящего стандарта мотор-компрессоры, которые испытаны по ГОСТ Р МЭК 60335-2-34 и соответствуют ему.
6 Классификация
Этот раздел части 1 применяют, за исключением следующего.
6.1 Изменение
Прибор должен быть классов I, II или III защиты от поражения электрическим током.
6.2 Дополнение
Приборы должны иметь следующую степень защиты от опасного доступа воды в соответствии с ГОСТ 14254:
— приборы или части приборов, предназначенные для размещения на открытом воздухе, должны соответствовать степени защиты не ниже IPX4;
— приборы, предназначенные для использования только внутри помещений (за исключением прачечных), могут быть степени защиты IPX0;
— приборы, предназначенные для использования в прачечных, должны соответствовать степени защиты не ниже IPX1.
6.101 Приборы должны быть классифицированы как приборы, доступные населению или как приборы, недоступные населению.
Соответствие требованию проверяют осмотром и необходимыми испытаниями.
7 Маркировка и инструкции
Этот раздел части 1 применяют, за исключением следующего.
7.1 Изменение
Второй абзац заменить следующим текстом:
— символ рода тока, включающий количество фаз источника питания, за исключением однофазного питания.

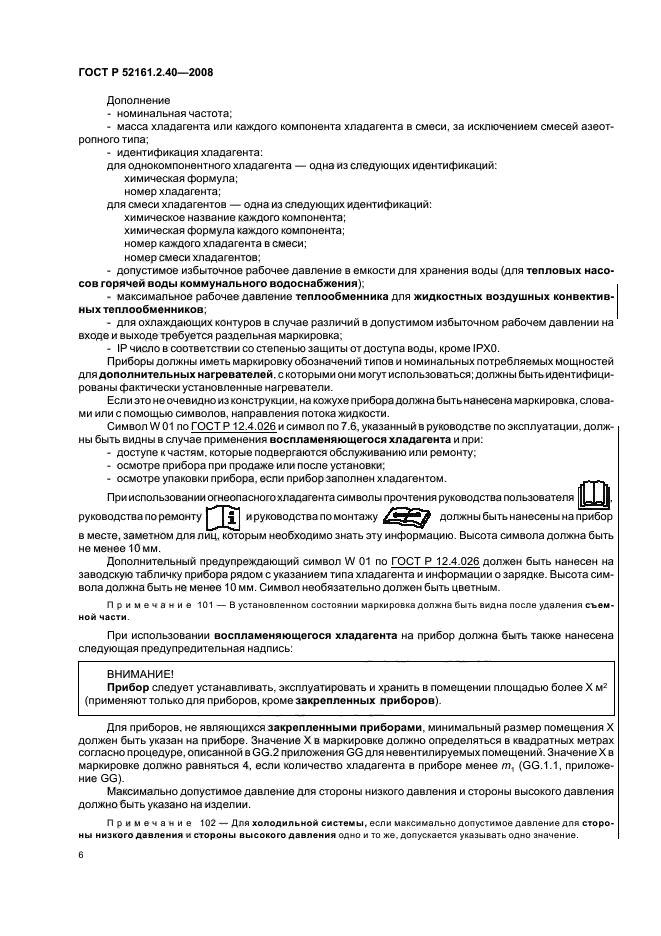

Дополнение
— номинальная частота;
— масса хладагента или каждого компонента хладагента в смеси, за исключением смесей азеот-ропноготипа;
— идентификация хладагента:
для однокомпонентного хладагента — одна из следующих идентификаций: химическая формула; номер хладагента;
для смеси хладагентов — одна из следующих идентификаций: химическое название каждого компонента; химическая формула каждого компонента; номер каждого хладагента в смеси; номер смеси хладагентов;
— допустимое избыточное рабочее давление в емкости для хранения воды (для тепловых насосов горячей воды коммунального водоснабжения);
— максимальное рабочее давление теплообменника для жидкостных воздушных конвективных теплообменников;
— для охлаждающих контуров в случае различий в допустимом избыточном рабочем давлении на входе и выходе требуется раздельная маркировка;
— IP число в соответствии со степенью защиты от доступа воды, кроме IPX0.
Приборы должны иметь маркировку обозначений типов и номинальных потребляемых мощностей для дополнительных нагревателей, с которыми они могут использоваться; должны быть идентифицированы фактически установленные нагреватели.
Если этонеочевидноизконструкции, накожухеприбора должна быть нанесена маркировка, словами или с помощью символов, направления потока жидкости.
Символ W 01 по ГОСТ P 12.4.026 и символ по7.6, указанный в руководстве поэксплуатации, должны быть видны в случае применения воспламеняющегося хладагента и при:
— доступе к частям, которые подвергаются обслуживанию или ремонту;
— осмотре прибора при продаже или после установки;
— осмотре упаковки прибора, если прибор заполнен хладагентом.
При использовании огнеопасного хладагента символы прочтения руководства пользователя
руководства по ремонту № и руководства по монтажу должны быть нанесены на прибор
в месте, заметном для лиц, которым необходимо знать эту информацию. Высота символа должна быть не менее 10 мм.
Дополнительный предупреждающий символ W 01 по ГОСТ P 12.4.026 должен быть нанесен на заводскую табличку прибора рядом с указанием типа хладагента и информации о зарядке. Высота символа должна быть не менее 10 мм. Символ необязательно должен быть цветным.
Примечание 101 — В установленном состоянии маркировка должна быть видна после удаления съемной части.
При использовании воспламеняющегося хладагента на прибор должна быть также нанесена следующая предупредительная надпись:
ВНИМАНИЕ!
Прибор следует устанавливать, эксплуатировать и хранить в помещении площадью более X м2 (применяют только для приборов, кроме закрепленных приборов).
Для приборов, не являющихся закрепленными приборами, минимальный размер помещения X должен быть указан на приборе. Значение X в маркировке должно определяться в квадратных метрах согласно процедуре, описанной в GG.2 приложения GG для невентилируемых помещений. Значение X в маркировке должно равняться 4, если количество хладагента в приборе менее m1 (GG.1.1, приложение GG).
Максимально допустимое давление для стороны низкого давления и стороны высокого давления должно быть указано на изделии.
Примечание 102 — Для холодильной системы, если максимально допустимое давление для стороны низкого давления и стороны высокого давления одно и то же, допускается указывать одно значение.

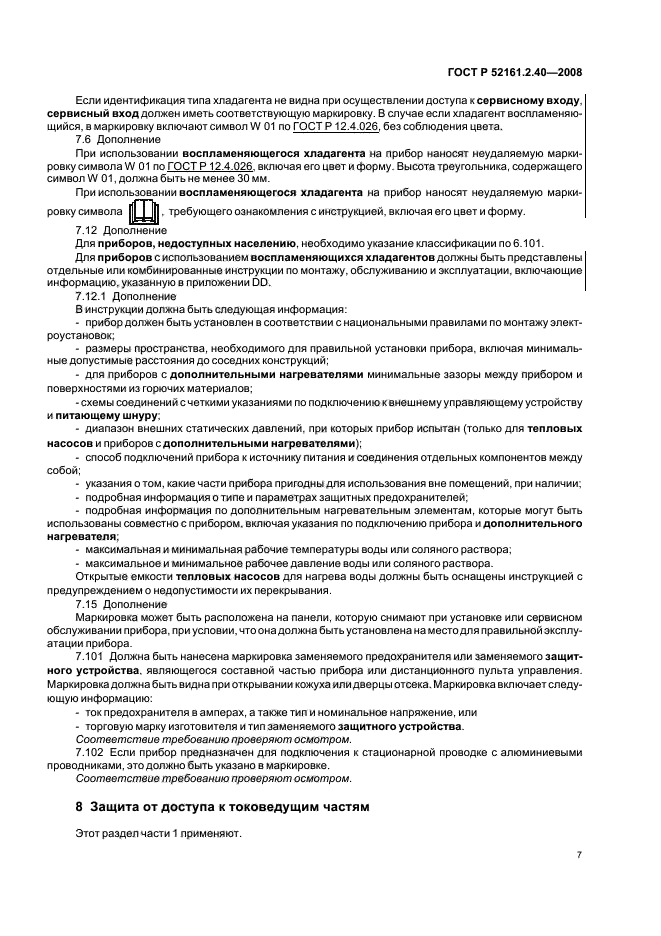

Если идентификация типа хладагента не видна при осуществлении доступа к сервисному входу, сервисный вход должен иметь соответствующую маркировку. В случае если хладагент воспламеняющийся, в маркировку включают символ W 01 по ГОСТР 12.4.026, без соблюдения цвета.
7.6 Дополнение
При использовании воспламеняющегося хладагента на прибор наносят неудаляемую маркировку символа W 01 по ГОСТР 12.4.026, включая его цвет и форму. Высота треугольника, содержащего символ W 01, должна быть не менее 30 мм.
При использовании воспламеняющегося хладагента на прибор наносят неудаляемую марки
, требующего ознакомления с инструкцией, включая его цвет и форму.
7.12 Дополнение
Для приборов, недоступных населению, необходимо указание классификации по6.101.
Для приборов с использованием воспламеняющихся хладагентов должны быть представлены отдельные или комбинированные инструкции по монтажу, обслуживанию и эксплуатации, включающие информацию, указанную в приложении Dd.
7.12.1 Дополнение
В инструкции должна быть следующая информация:
— прибор должен быть установлен в соответствии с национальными правилами по монтажу электроустановок;
— размеры пространства, необходимого для правильной установки прибора, включая минимальные допустимые расстояния до соседних конструкций;
— для приборов с дополнительными нагревателями минимальные зазоры между прибором и поверхностями из горючих материалов;
— схемы соединений с четкими указаниями по подключению к внешнему управляющему устройству и питающ
