ГОСТ Р 51709-2001
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Автотранспортные средства
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
К ТЕХНИЧЕСКОМУ СОСТОЯНИЮ
И МЕТОДЫ ПРОВЕРКИ
|
|
Москва Стандартинформ 2010 |
Предисловие
1 РАЗРАБОТАН Государственным научно-исследовательским институтом автомобильного транспорта (НИИАТ), Научно-исследовательским центром по испытаниям и доводке автомобильной техники (НИЦИАМТ), Научно-исследовательским центром Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации (НИЦ ГИБДД МВД России)
ВНЕСЕН Техническими комитетами по стандартизации ТК 315 «Эксплуатация автотранспортных средств» и ТК 278 «Безопасность дорожного движения»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 1 февраля 2001 г. № 47-ст
3 ВВЕДЕН ВПЕРВЫЕ
4 ИЗДАНИЕ (январь 2010 г.) с Изменением № 1, утвержденным в августе 2005 г. (ИУС 11-2005), Поправками (ИУС 9-2002, 4-2007, 11-2007)

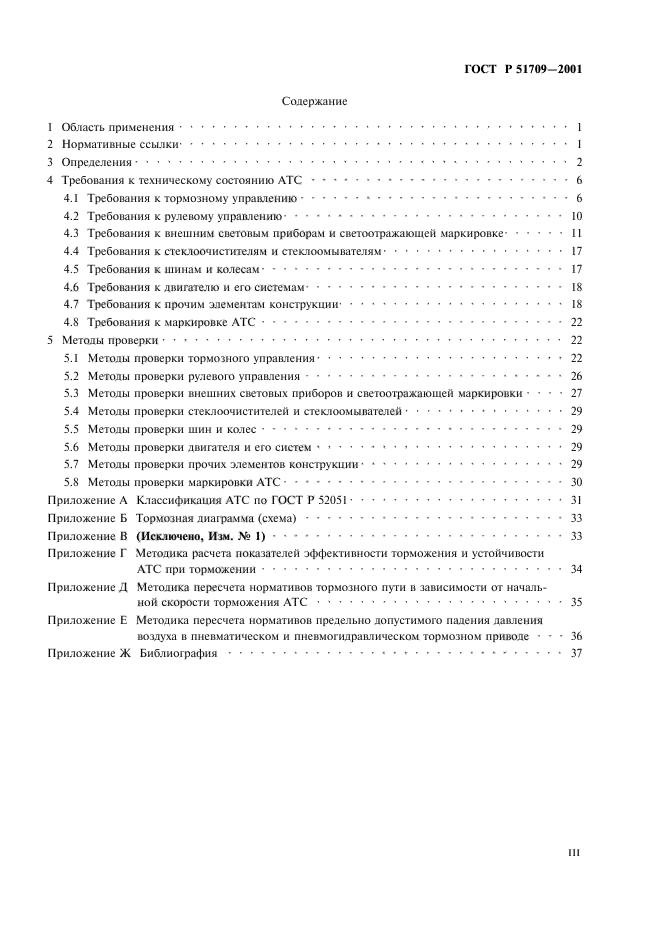

СОДЕРЖАНИЕ
|

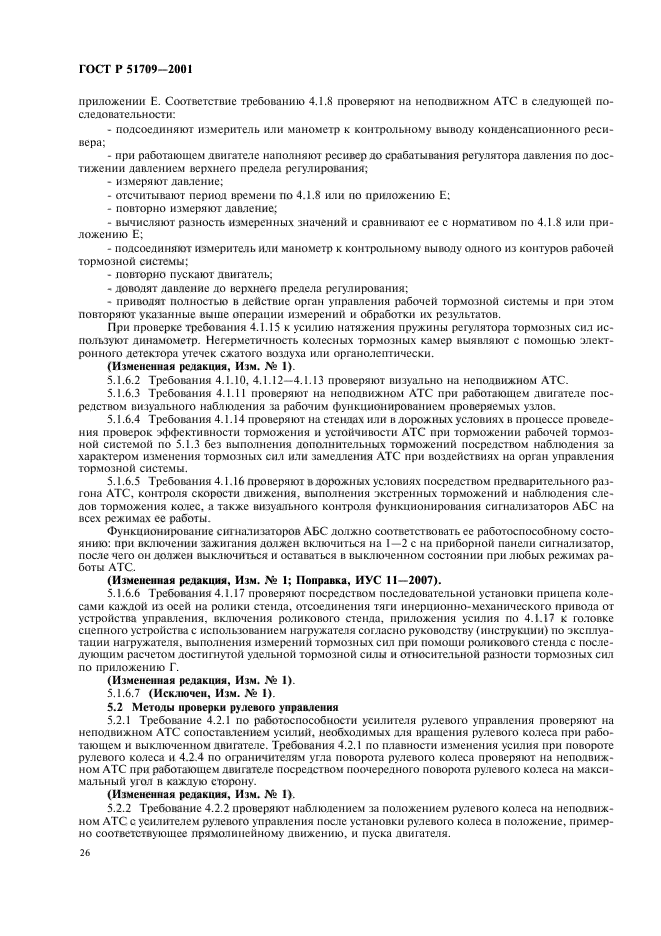

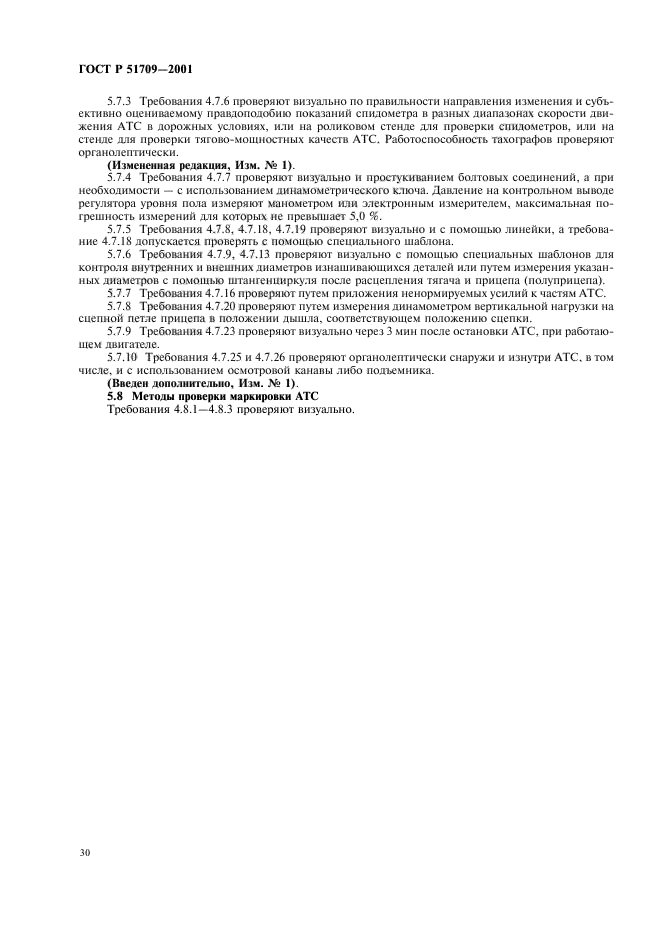

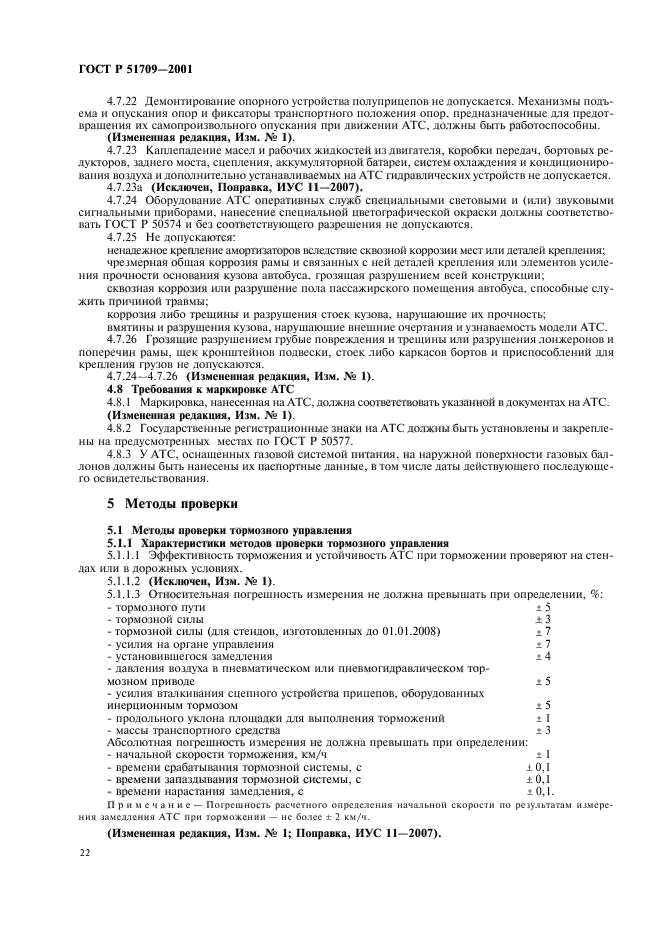

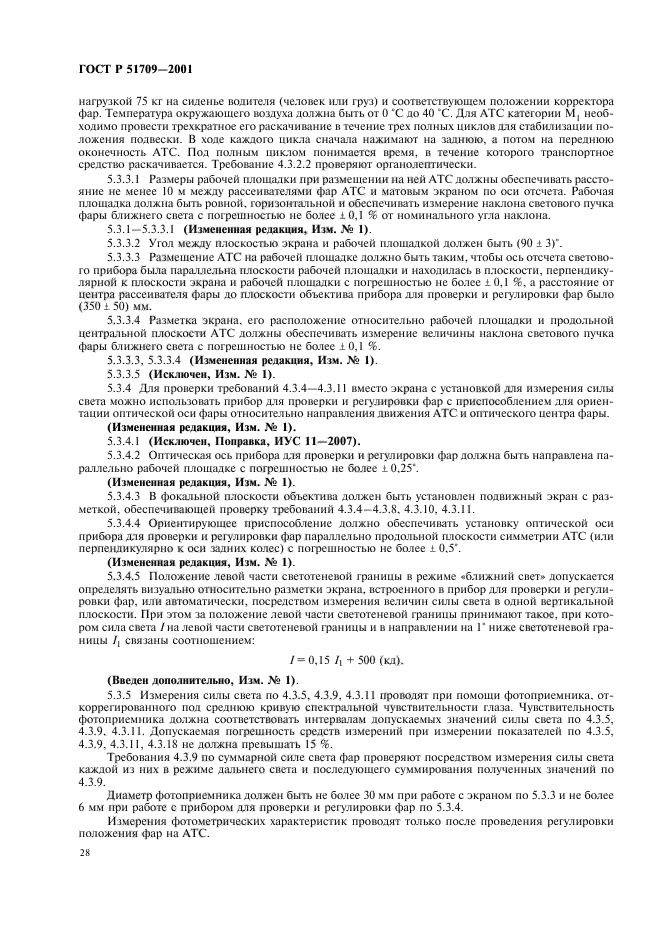

1 Область применения. 2 2 Нормативные ссылки. 3 3 Определения. 3 4 Требования к техническому состоянию АТС.. 8 4.1 Требования к тормозному управлению.. 8 4.2 Требования к рулевому управлению.. 12 4.3 Требования к внешним световым приборам и светоотражающей маркировке. 13 4.4 Требования к стеклоочистителям и стеклоомывателям.. 19 4.5 Требования к шинам и колесам.. 19 4.6 Требования к двигателю и его системам.. 20 4.7 Требования к прочим элементам конструкции. 20 4.8 Требования к маркировке АТС.. 25 5 Методы проверки. 25 5.1 Методы проверки тормозного управления. 25 5.2 Методы проверки рулевого управления. 30 5.3 Методы проверки внешних световых приборов и светоотражающей маркировки. 32 5.4 Методы проверки стеклоочистителей и стеклоомывателей. 33 5.5 Методы проверки шин и колес. 33 5.6 Методы проверки двигателя и его систем.. 34 5.7 Методы проверки прочих элементов конструкции. 34 5.8 Методы проверки маркировки АТС.. 35 Приложение А (обязательное) Классификация АТС по ГОСТ Р 52051. 35 Приложение Б (справочное) Тормозная диаграмма (схема) 36 Приложение В (Исключено, Изм. № 1). 37 Приложение Г (обязательное) Методика расчета показателей эффективности торможения и устойчивости АТС при торможении. 37 Приложение Д (обязательное) Методика пересчета нормативов тормозного пути в зависимости от начальной скорости торможения АТС.. 37 Приложение Е (обязательное) Методика пересчета нормативов предельно допустимого падения давления воздуха в пневматическом и пневмогидравлическом тормозном приводе. 38 Приложение Ж (справочное) Библиография. 39 |

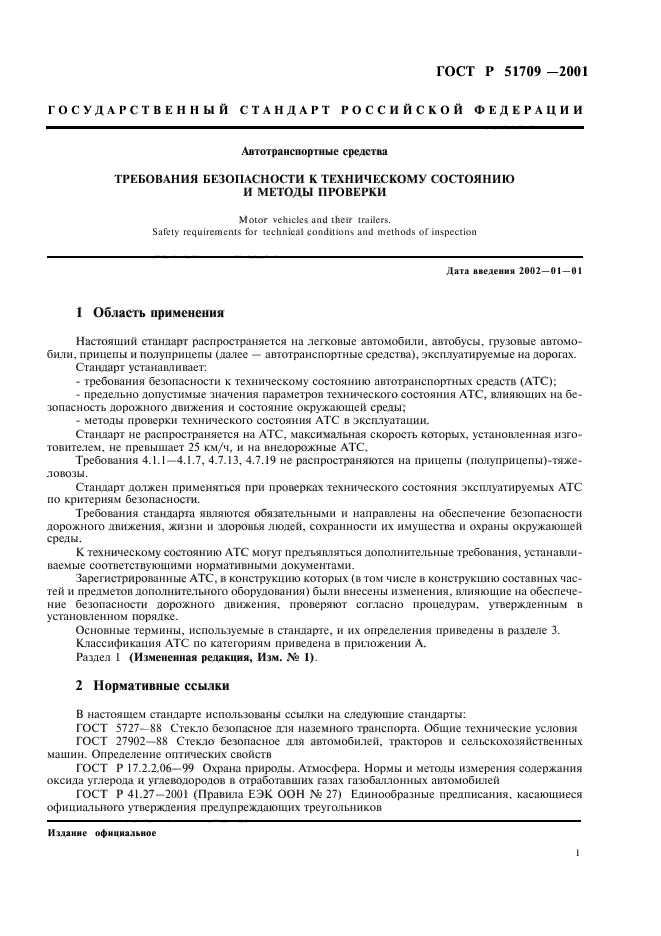

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Автотранспортные средства
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ТЕХНИЧЕСКОМУ СОСТОЯНИЮ
И МЕТОДЫ ПРОВЕРКИ
Motor vehicles and their trailers.
Safety requirements for technical conditions and methods of inspection
Дата введения 2002-01-01
1 Область применения
Настоящий стандарт распространяется на легковые автомобили, автобусы, грузовые автомобили, прицепы и полуприцепы (далее — автотранспортные средства), эксплуатируемые на дорогах.
Стандарт устанавливает:
— требования безопасности к техническому состоянию автотранспортных средств (АТС);
— предельно допустимые значения параметров технического состояния АТС, влияющих на безопасность дорожного движения и состояние окружающей среды;
— методы проверки технического состояния АТС в эксплуатации.
Стандарт не распространяется на АТС, максимальная скорость которых, установленная изготовителем, не превышает 25 км/ч, и на внедорожные АТС.
Требования 4.1.1 — 4.1.7, 4.7.13, 4.7.19 не распространяются на прицепы (полуприцепы) — тяжеловозы.
Стандарт должен применяться при проверках технического состояния эксплуатируемых АТС по критериям безопасности.
Требования стандарта являются обязательными и направлены на обеспечение безопасности дорожного движения, жизни и здоровья людей, сохранности их имущества и охраны окружающей среды.
К техническому состоянию АТС могут предъявляться дополнительные требования, устанавливаемые соответствующими нормативными документами.
Зарегистрированные АТС, в конструкцию которых (в том числе в конструкцию составных частей и предметов дополнительного оборудования) были внесены изменения, влияющие на обеспечение безопасности дорожного движения, проверяют согласно процедурам, утвержденным в установленном порядке.
Основные термины, используемые в стандарте, и их определения приведены в разделе 3.

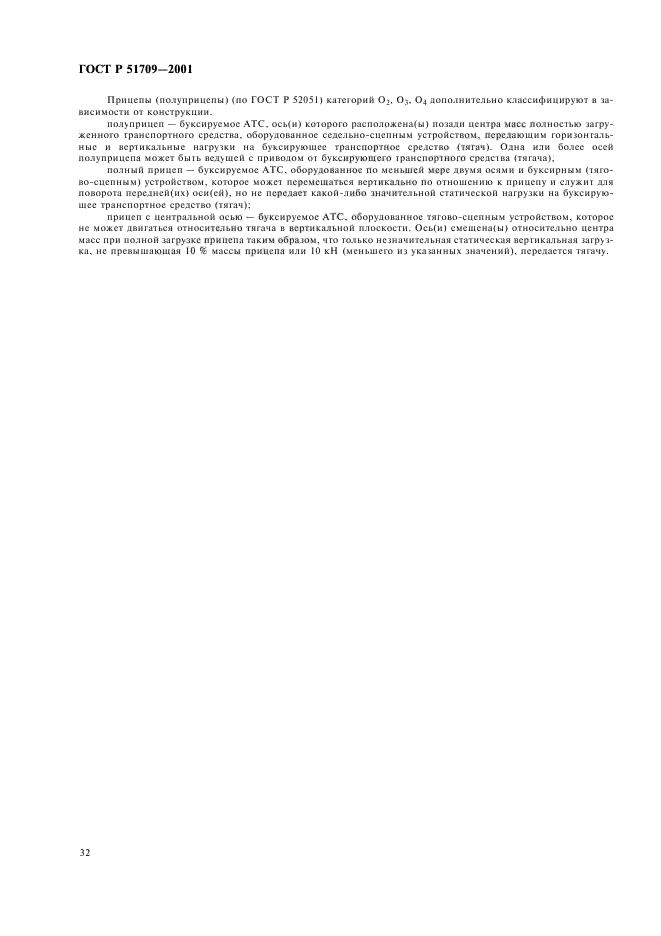

Классификация АТС по категориям приведена в приложении А.
Раздел 1 (Измененная редакция, Изм. № 1).
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 5727-88 Стекло безопасное для наземного транспорта. Общие технические условия
ГОСТ 27902-88 Стекло безопасное для автомобилей, тракторов и сельскохозяйственных машин. Определение оптических свойств
ГОСТ Р 17.2.2.06-99 Охрана природы. Атмосфера. Нормы и методы измерения содержания оксида углерода и углеводородов в отработавших газах газобаллонных автомобилей
ГОСТ Р 41.27-2001 (Правила ЕЭК ООН № 27) Единообразные предписания, касающиеся официального утверждения предупреждающих треугольников

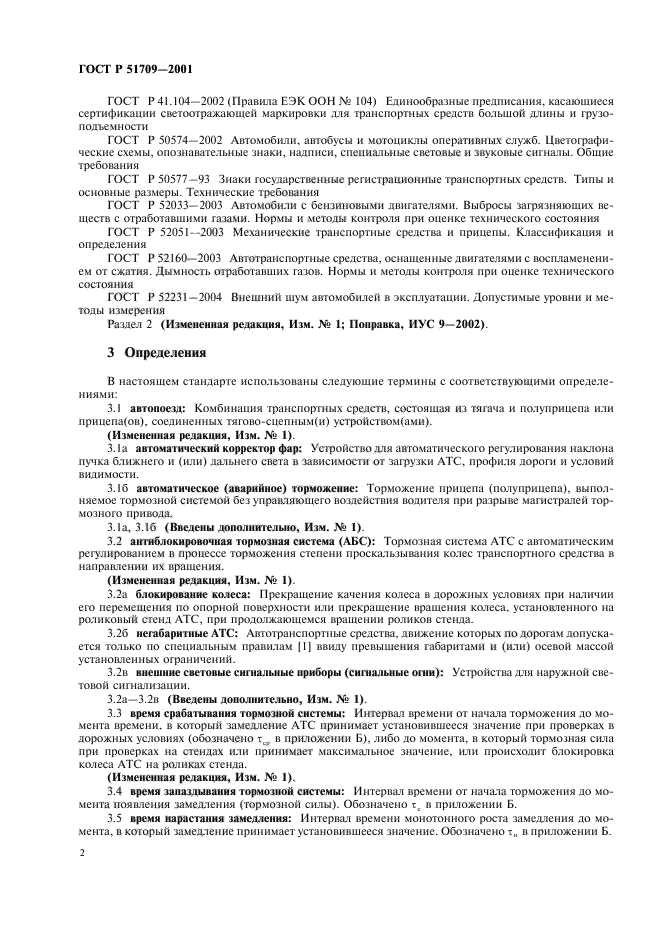

ГОСТ Р 41.104-2002 (Правила ЕЭК ООН № 104) Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности
ГОСТ Р 50574-2002 Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования
ГОСТ Р 50577-93 Знаки государственные регистрационные транспортных средств. Типы и основные размеры. Технические требования
ГОСТ Р 52033-2003 Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния
ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения
ГОСТ Р 52160-2003 Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния
ГОСТ Р 52231-2004 Внешний шум автомобилей в эксплуатации. Допустимые уровни и методы измерения
Раздел 2 (Измененная редакция, Изм. № 1; Поправка, ИУС 9-2002).
3 Определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1 автопоезд: Комбинация транспортных средств, состоящая из тягача и полуприцепа или прицепа(ов), соединенных тягово-сцепным(и) устройством(ами).
(Измененная редакция, Изм. № 1).
3.1а автоматический корректор фар: Устройство для автоматического регулирования наклона пучка ближнего и (или) дальнего света в зависимости от загрузки АТС, профиля дороги и условий видимости.
3.1б автоматическое (аварийное) торможение: Торможение прицепа (полуприцепа), выполняемое тормозной системой без управляющего воздействия водителя при разрыве магистралей тормозного привода.
3.1а, 3.1б (Введены дополнительно, Изм. № 1).
3.2 антиблокировочная тормозная система (АБС): Тормозная система АТС с автоматическим регулированием в процессе торможения степени проскальзывания колес транспортного средства в направлении их вращения.
(Измененная редакция, Изм. № 1).
3.2а блокирование колеса: Прекращение качения колеса в дорожных условиях при наличии его перемещения по опорной поверхности или прекращение вращения колеса, установленного на роликовый стенд АТС, при продолжающемся вращении роликов стенда.
3.2б негабаритные АТС: Автотранспортные средства, движение которых по дорогам допускается только по специальным правилам [1] ввиду превышения габаритами и (или) осевой массой установленных ограничений.
3.2в внешние световые сигнальные приборы (сигнальные огни): Устройства для наружной световой сигнализации.
3.2а — 3.2в (Введены дополнительно, Изм. № 1).

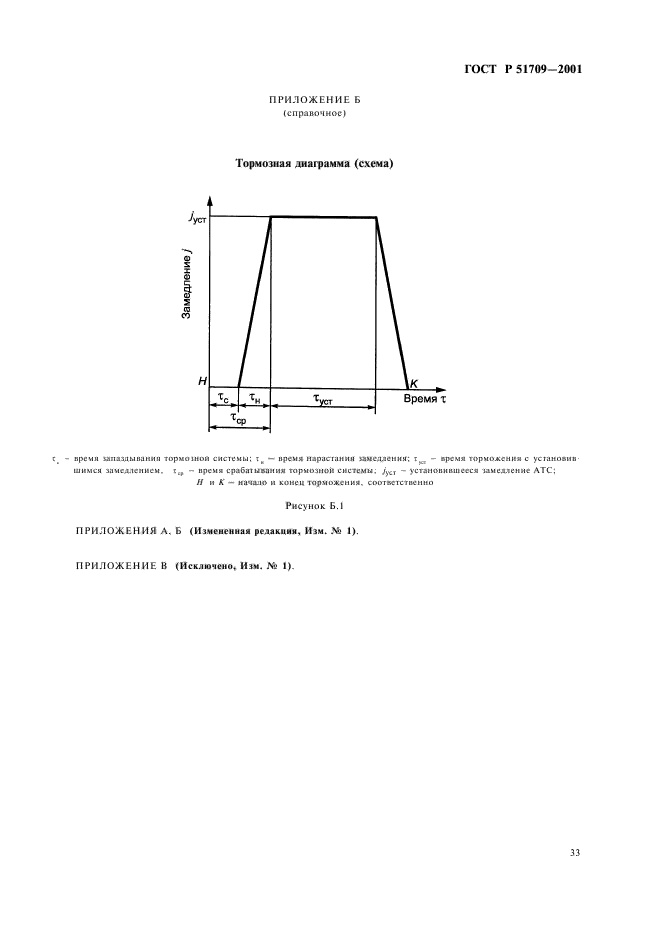

3.3 время срабатывания тормозной системы: Интервал времени от начала торможения до момента времени, в который замедление АТС принимает установившееся значение при проверках в дорожных условиях (обозначено τср в приложении Б), либо до момента, в который тормозная сила при проверках на стендах или принимает максимальное значение, или происходит блокировка колеса АТС на роликах стенда.
(Измененная редакция, Изм. № 1).
3.4 время запаздывания тормозной системы: Интервал времени от начала торможения до момента появления замедления (тормозной силы). Обозначено τс в приложении Б.
3.5 время нарастания замедления: Интервал времени монотонного роста замедления до момента, в который замедление принимает установившееся значение. Обозначено τн в приложении Б.

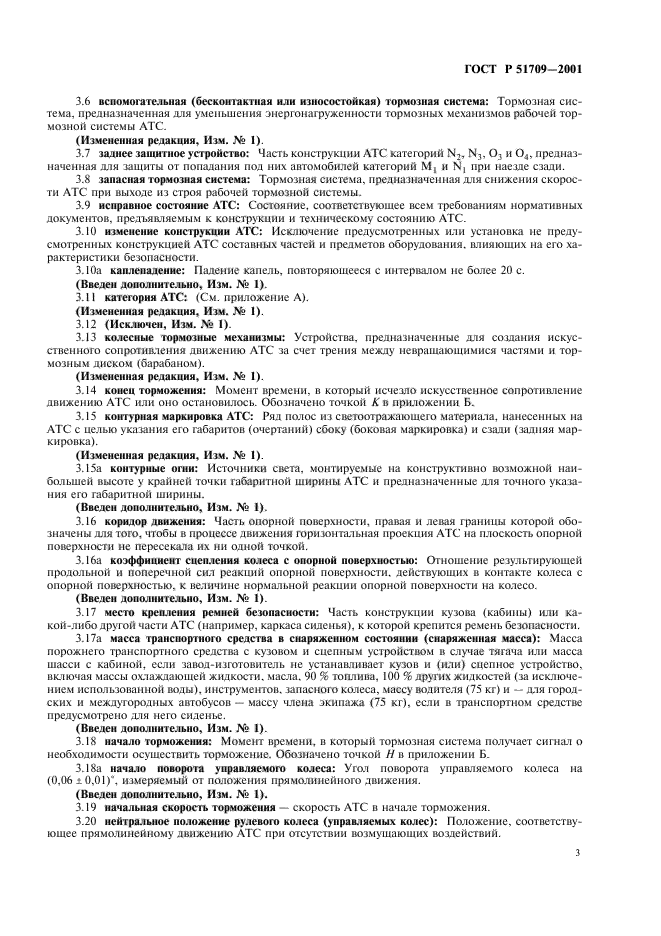

3.6 вспомогательная (бесконтактная или износостойкая) тормозная система: Тормозная система, предназначенная для уменьшения энергонагруженности тормозных механизмов рабочей тормозной системы АТС.
(Измененная редакция, Изм. № 1).
3.7 заднее защитное устройство: Часть конструкции АТС категорий N2, N3, О3 и О4, предназначенная для защиты от попадания под них автомобилей категорий М1 и N1 при наезде сзади.
3.8 запасная тормозная система: Тормозная система, предназначенная для снижения скорости АТС при выходе из строя рабочей тормозной системы.
3.9 исправное состояние АТС: Состояние, соответствующее всем требованиям нормативных документов, предъявляемым к конструкции и техническому состоянию АТС.
3.10 изменение конструкции АТС: Исключение предусмотренных или установка не предусмотренных конструкцией АТС составных частей и предметов оборудования, влияющих на его характеристики безопасности.
3.10а каплепадение: Падение капель, повторяющееся с интервалом не более 20 с.
(Введен дополнительно, Изм. № 1).
3.11 категория АТС: (См. приложение А).
(Измененная редакция, Изм. № 1).
3.12 (Исключен, Изм. № 1).
3.13 колесные тормозные механизмы: Устройства, предназначенные для создания искусственного сопротивления движению АТС за счет трения между невращающимися частями и тормозным диском (барабаном).
(Измененная редакция, Изм. № 1).
3.14 конец торможения: Момент времени, в который исчезло искусственное сопротивление движению АТС или оно остановилось. Обозначено точкой K в приложении Б.
3.15 контурная маркировка АТС: Ряд полос из светоотражающего материала, нанесенных на АТС с целью указания его габаритов (очертаний) сбоку (боковая маркировка) и сзади (задняя маркировка).
(Измененная редакция, Изм. № 1).
3.15а контурные огни: Источники света, монтируемые на конструктивно возможной наибольшей высоте у крайней точки габаритной ширины АТС и предназначенные для точного указания его габаритной ширины.
(Введен дополнительно, Изм. № 1).
3.16 коридор движения: Часть опорной поверхности, правая и левая границы которой обозначены для того, чтобы в процессе движения горизонтальная проекция АТС на плоскость опорной поверхности не пересекала их ни одной точкой.
3.16а коэффициент сцепления колеса с опорной поверхностью: Отношение результирующей продольной и поперечной сил реакций опорной поверхности, действующих в контакте колеса с опорной поверхностью, к величине нормальной реакции опорной поверхности на колесо.
(Введен дополнительно, Изм. № 1).
3.17 место крепления ремней безопасности: Часть конструкции кузова (кабины) или какой-либо другой части АТС (например, каркаса сиденья), к которой крепится ремень безопасности.
3.17а масса транспортного средства в снаряженном состоянии (снаряженная масса): Масса порожнего транспортного средства с кузовом и сцепным устройством в случае тягача или масса шасси с кабиной, если завод-изготовитель не устанавливает кузов и (или) сцепное устройство, включая массы охлаждающей жидкости, масла, 90 % топлива, 100 % других жидкостей (за исключением использованной воды), инструментов, запасного колеса, массу водителя (75 кг) и — для городских и междугородных автобусов — массу члена экипажа (75 кг), если в транспортном средстве предусмотрено для него сиденье.
(Введен дополнительно, Изм. № 1).
3.18 начало торможения: Момент времени, в который тормозная система получает сигнал о необходимости осуществить торможение. Обозначено точкой Н в приложении Б.
3.18а начало поворота управляемого колеса: Угол поворота управляемого колеса на (0,06 ± 0,01)°, измеряемый от положения прямолинейного движения.
(Введен дополнительно, Изм. № 1).
3.19 начальная скорость торможения — скорость АТС в начале торможения.
3.20 нейтральное положение рулевого колеса (управляемых колес): Положение, соответствующее прямолинейному движению АТС при отсутствии возмущающих воздействий.

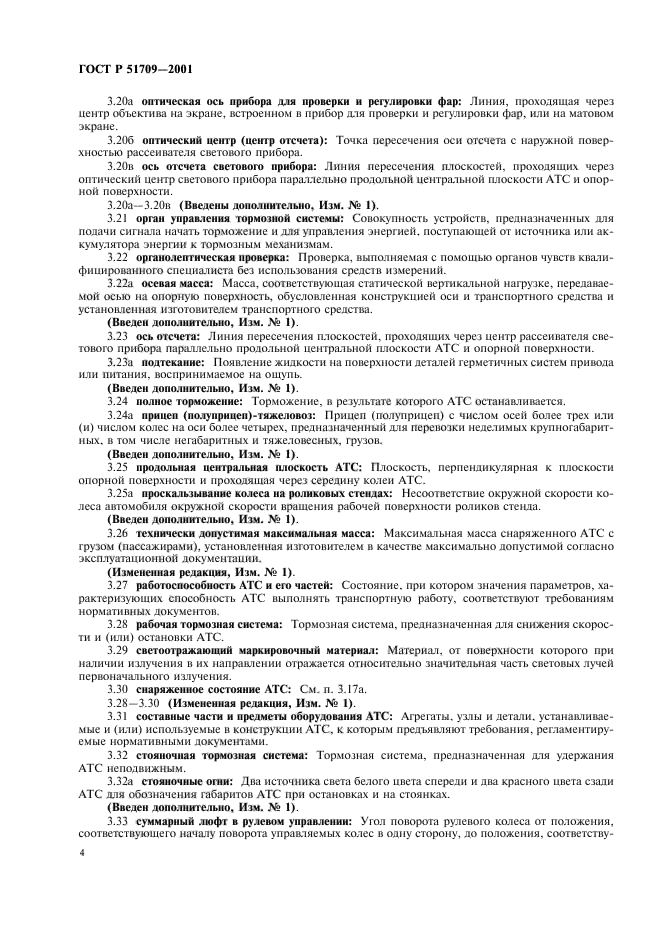

3.20а оптическая ось прибора для проверки и регулировки фар: Линия, проходящая через центр объектива на экране, встроенном в прибор для проверки и регулировки фар, или на матовом экране.
3.20б оптический центр (центр отсчета): Точка пересечения оси отсчета с наружной поверхностью рассеивателя светового прибора.
3.20в ось отсчета светового прибора: Линия пересечения плоскостей, проходящих через оптический центр светового прибора параллельно продольной центральной плоскости АТС и опорной поверхности.
3.20а — 3.20в (Введены дополнительно, Изм. № 1).
3.21 орган управления тормозной системы: Совокупность устройств, предназначенных для подачи сигнала начать торможение и для управления энергией, поступающей от источника или аккумулятора энергии к тормозным механизмам.
3.22 органолептическая проверка: Проверка, выполняемая с помощью органов чувств квалифицированного специалиста без использования средств измерений.
3.22а осевая масса: Масса, соответствующая статической вертикальной нагрузке, передаваемой осью на опорную поверхность, обусловленная конструкцией оси и транспортного средства и установленная изготовителем транспортного средства.
(Введен дополнительно, Изм. № 1).
3.23 ось отсчета: Линия пересечения плоскостей, проходящих через центр рассеивателя светового прибора параллельно продольной центральной плоскости АТС и опорной поверхности.
3.23а подтекание: Появление жидкости на поверхности деталей герметичных систем привода или питания, воспринимаемое на ощупь.
(Введен дополнительно, Изм. № 1).
3.24 полное торможение: Торможение, в результате которого АТС останавливается.
3.24а прицеп (полуприцеп)-тяжеловоз: Прицеп (полуприцеп) с числом осей более трех или (и) числом колес на оси более четырех, предназначенный для перевозки неделимых крупногабаритных, в том числе негабаритных и тяжеловесных, грузов.
(Введен дополнительно, Изм. № 1).
3.25 продольная центральная плоскость АТС: Плоскость, перпендикулярная к плоскости опорной поверхности и проходящая через середину колеи АТС.
3.25а проскальзывание колеса на роликовых стендах: Несоответствие окружной скорости колеса автомобиля окружной скорости вращения рабочей поверхности роликов стенда.
(Введен дополнительно, Изм. № 1).
3.26 технически допустимая максимальная масса: Максимальная масса снаряженного АТС с грузом (пассажирами), установленная изготовителем в качестве максимально допустимой согласно эксплуатационной документации.
(Измененная редакция, Изм. № 1).
3.27 работоспособность АТС и его частей: Состояние, при котором значения параметров, характеризующих способность АТС выполнять транспортную работу, соответствуют требованиям нормативных документов.
3.28 рабочая тормозная система: Тормозная система, предназначенная для снижения скорости и (или) остановки АТС.
3.29 светоотражающий маркировочный материал: Материал, от поверхности которого при наличии излучения в их направлении отражается относительно значительная часть световых лучей первоначального излучения.
3.30 снаряженное состояние АТС: См. п. 3.17а.
3.28 — 3.30 (Измененная редакция, Изм. № 1).
3.31 составные части и предметы оборудования АТС: Агрегаты, узлы и детали, устанавливаемые и (или) используемые в конструкции АТС, к которым предъявляют требования, регламентируемые нормативными документами.
3.32 стояночная тормозная система: Тормозная система, предназначенная для удержания АТС неподвижным.
3.32а стояночные огни: Два источника света белого цвета спереди и два красного цвета сзади АТС для обозначения габаритов АТС при остановках и на стоянках.
(Введен дополнительно, Изм. № 1).
3.33 суммарный люфт в рулевом управлении: Угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в противоположную сторону от положения, примерно соответствующего прямолинейному движению АТС.
(Измененная редакция, Изм. № 1).

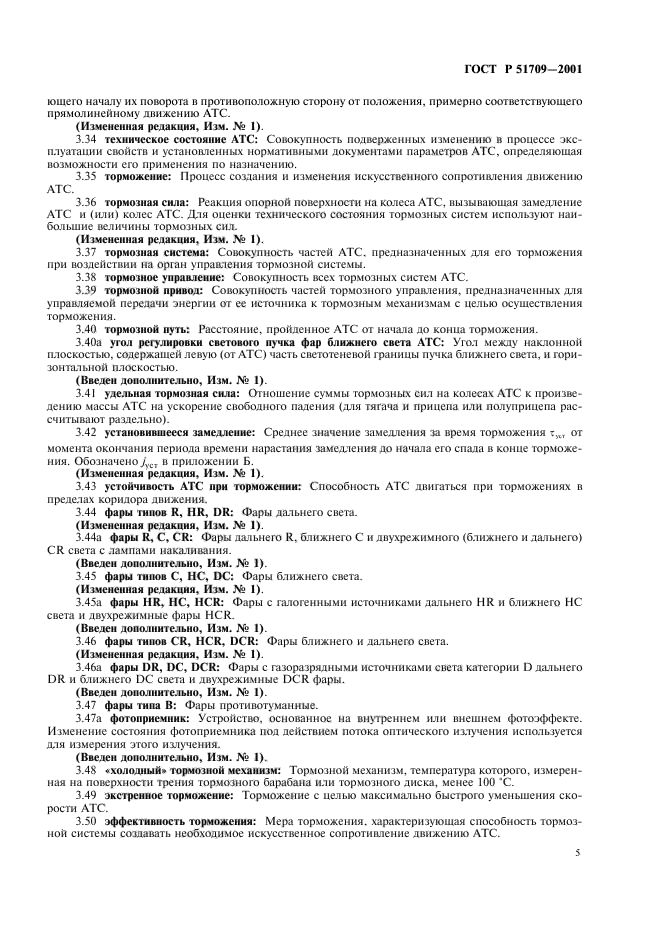

3.34 техническое состояние АТС: Совокупность подверженных изменению в процессе эксплуатации свойств и установленных нормативными документами параметров АТС, определяющая возможности его применения по назначению.
3.35 торможение: Процесс создания и изменения искусственного сопротивления движению АТС.
3.36 тормозная сила: Реакция опорной поверхности на колеса АТС, вызывающая замедление АТС и (или) колес АТС. Для оценки технического состояния тормозных систем используют наибольшие величины тормозных сил.
(Измененная редакция, Изм. № 1).
3.37 тормозная система: Совокупность частей АТС, предназначенных для его торможения при воздействии на орган управления тормозной системы.
3.38 тормозное управление: Совокупность всех тормозных систем АТС.
3.39 тормозной привод: Совокупность частей тормозного управления, предназначенных для управляемой передачи энергии от ее источника к тормозным механизмам с целью осуществления торможения.
3.40 тормозной путь: Расстояние, пройденное АТС от начала до конца торможения.
3.40а угол регулировки светового пучка фар ближнего света АТС: Угол между наклонной плоскостью, содержащей левую (от АТС) часть светотеневой границы пучка ближнего света, и горизонтальной плоскостью.
(Введен дополнительно, Изм. № 1).
3.41 удельная тормозная сила: Отношение суммы тормозных сил на колесах АТС к произведению массы АТС на ускорение свободного падения (для тягача и прицепа или полуприцепа рассчитывают раздельно).
3.42 установившееся замедление: Среднее значение замедления за время торможения τуст от момента окончания периода времени нарастания замедления до начала его спада в конце торможения. Обозначено jуст в приложении Б.
(Измененная редакция, Изм. № 1).
3.43 устойчивость АТС при торможении: Способность АТС двигаться при торможениях в пределах коридора движения.
3.44 фары типов R, HR, DR: Фары дальнего света.
(Измененная редакция, Изм. № 1).
3.44а фары R, С, CR: Фары дальнего R, ближнего С и двухрежимного (ближнего и дальнего) CR света с лампами накаливания.
(Введен дополнительно, Изм. № 1).
3.45 фары типов С, НС, DC: Фары ближнего света.
(Измененная редакция, Изм. № 1).
3.45а фары HR, НС, HCR: Фары с галогенными источниками дальнего HR и ближнего НС света и двухрежимные фары HCR.
(Введен дополнительно, Изм. № 1).
3.46 фары типов CR, HCR, DCR: Фары ближнего и дальнего света.
(Измененная редакция, Изм. № 1).
3.46а фары DR, DC, DCR: Фары с газоразрядными источниками света категории D дальнего DR и ближнего DC света и двухрежимные DCR фары.
(Введен дополнительно, Изм. № 1).
3.47 фары типа В: Фары противотуманные.
3.47а фотоприемник: Устройство, основанное на внутреннем или внешнем фотоэффекте. Изменение состояния фотоприемника под действием потока оптического излучения используется для измерения этого излучения.
(Введен дополнительно, Изм. № 1).
3.48 «холодный» тормозной механизм: Тормозной механизм, температура которого, измеренная на поверхности трения тормозного барабана или тормозного диска, менее 100 °С.
3.49 экстренное торможение: Торможение с целью максимально быстрого уменьшения скорости АТС.
3.50 эффективность торможения: Мера торможения, характеризующая способность тормозной системы создавать необходимое искусственное сопротивление движению АТС.
3.51 юз колеса: Состояние колеса, при котором его окружная (относительно оси вращения колеса) скорость равна нулю во время движения АТС.
(Введен дополнительно, Изм. № 1).

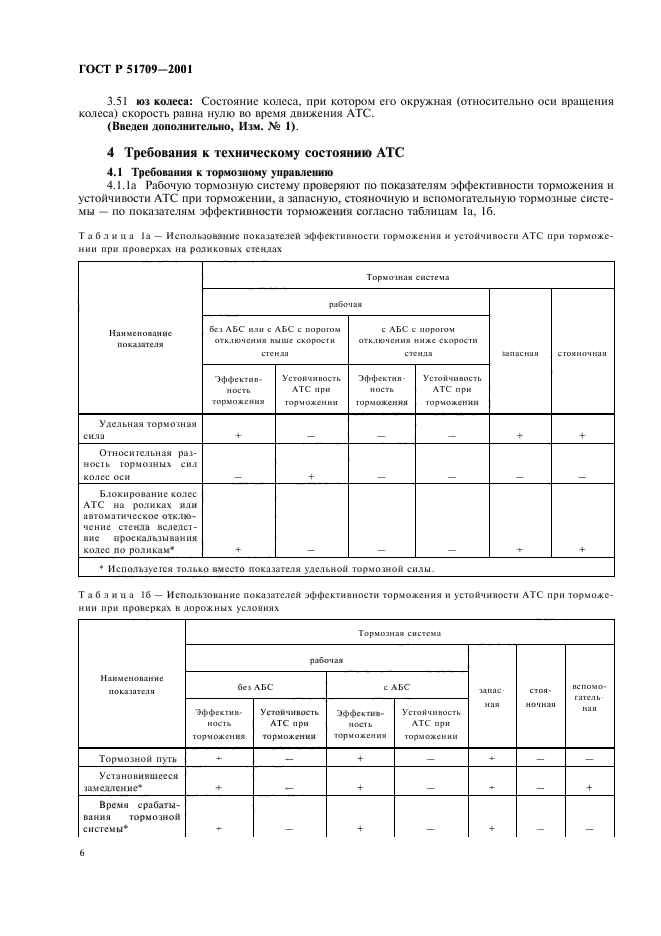

4 Требования к техническому состоянию АТС 4.1 Требования к тормозному управлению
4.1.1а Рабочую тормозную систему проверяют по показателям эффективности торможения и устойчивости АТС при торможении, а запасную, стояночную и вспомогательную тормозные системы — по показателям эффективности торможения согласно таблицам 1а, 1б.
Таблица 1а — Использование показателей эффективности торможения и устойчивости АТС при торможении при проверках на роликовых стендах
|
Наименование показателя |
Тормозная система |
|||||
|
рабочая |
запасная |
стояночная |
||||
|
без АБС или с АБС с порогом отключения выше скорости стенда |
с АБС с порогом отключения ниже скорости стенда |
|||||
|
Эффективность торможения |
Устойчивость АТС при торможении |
Эффективность торможения |
Устойчивость АТС при торможении |
|||
|
Удельная тормозная сила |
+ |
— |
— |
— |
+ |
+ |
|
Относительная разность тормозных сил колес оси |
— |
+ |
— |
— |
— |
— |
|
Блокирование колес АТС на роликах или автоматическое отключение стенда вследствие проскальзывания колес по роликам* |
+ |
— |
— |
— |
+ |
+ |
|
* Используется только вместо показателя удельной тормозной силы. |
||||||
Таблица 1б — Использование показателей эффективности торможения и устойчивости АТС при торможении при проверках в дорожных условиях
|
Наименование показателя |
Тормозная система |
||||||
|
рабочая |
запасная |
стояночная |
вспомогательная |
||||
|
без |
АБС |
с АБС |
|||||
|
Эффективность торможения |
Устойчивость АТС при торможении |
Эффективность торможения |
Устойчивость АТС при торможении |
||||
|
Тормозной путь |
+ |
— |
+ |
— |
+ |
— |
— |
|
Установившееся замедление* |
+ |
— |
+ |
— |
+ |
— |
+ |
|
Время срабатывания тормозной системы* |
+ |
— |
+ |
— |
+ |
— |
— |
|
Коридор движения |
— |
+ |
— |
— |
— |
— |
— |
|
Уклон дороги, на котором АТС удерживается неподвижно |
— |
— |
— |
— |
— |
+ |
— |
|
Отсутствие следов юза за колесами |
— |
— |
+ |
— |
— |
— |
— |
|
Прямолинейность движения АТС при торможении |
— |
— |
— |
+ |
— |
— |
— |
|
* Используются совместно только вместо показателя «тормозной путь». |
|||||||
Примечание к таблицам 1а, 1б — Знак «+» означает, что соответствующий показатель должен использоваться при оценке эффективности торможения или устойчивости АТС при торможении, знак «-» не должен использоваться.
(Введен дополнительно, Изм. № 1).

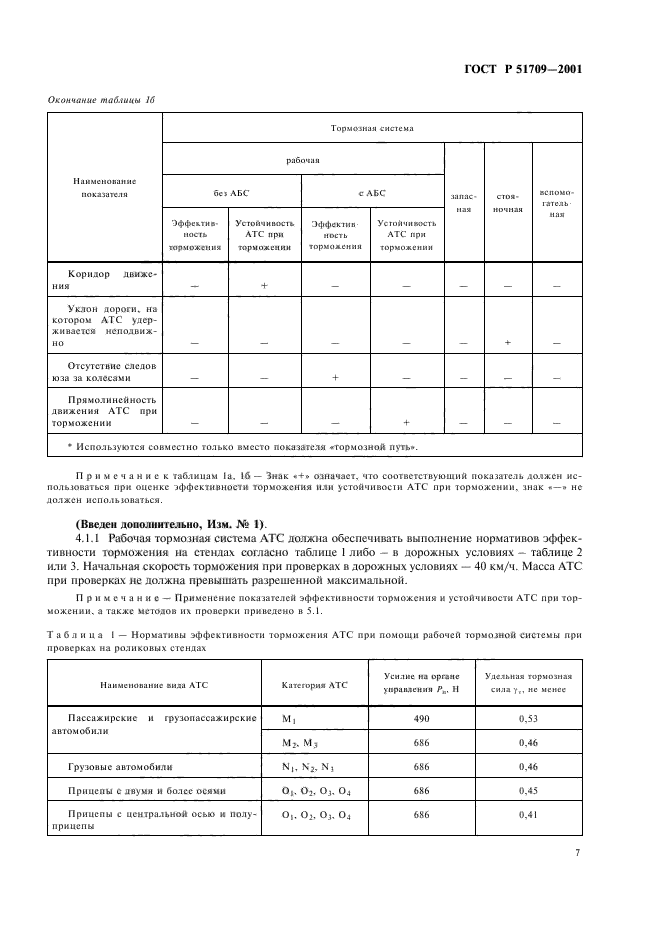

4.1.1 Рабочая тормозная система АТС должна обеспечивать выполнение нормативов эффективности торможения на стендах согласно таблице 1 либо — в дорожных условиях — таблице 2 или 3. Начальная скорость торможения при проверках в дорожных условиях — 40 км/ч. Масса АТС при проверках не должна превышать разрешенной максимальной.
Примечание — Применение показателей эффективности торможения и устойчивости АТС при торможении, а также методов их проверки приведено в 5.1.
Таблица 1 — Нормативы эффективности торможения АТС при помощи рабочей тормозной системы при проверках на роликовых стендах
|
Наименование вида АТС |
Категория АТС |
Усилие на органе управления Рп, Н |
Удельная тормозная сила γт, не менее |
|
Пассажирские и грузопассажирские автомобили |
м1 |
490 |
0,53 |
|
м2, м3 |
686 |
0,46 |
|
|
Грузовые автомобили |
N1, N2, N3 |
686 |
0,46 |
|
Прицепы с двумя и более осями |
O1, O2, O3, O4 |
686 |
0,45 |
|
Прицепы с центральной осью и полуприцепы |
O1, O2, O3, O4 |
686 |
0,41 |

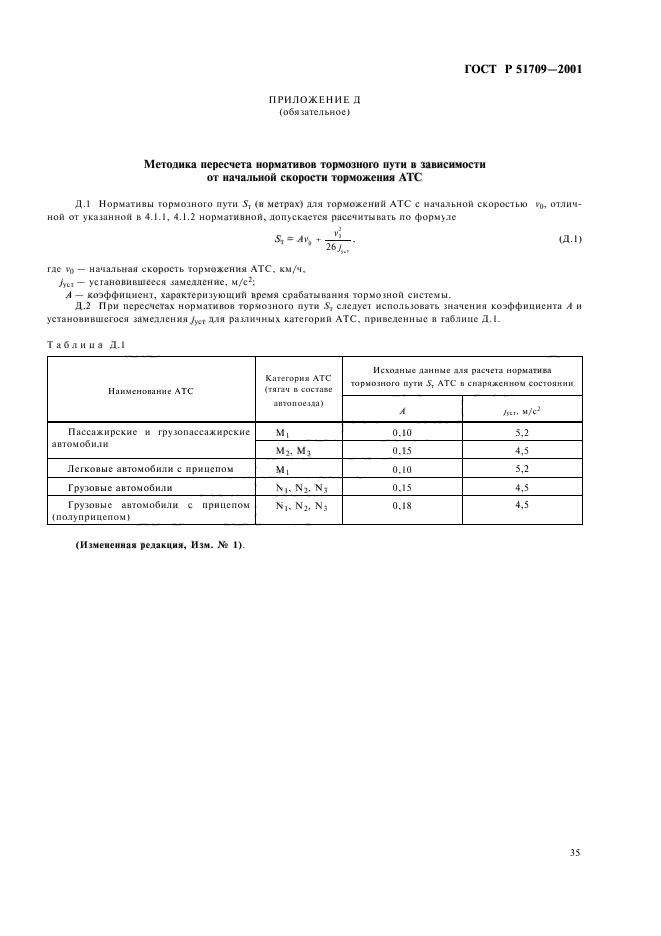

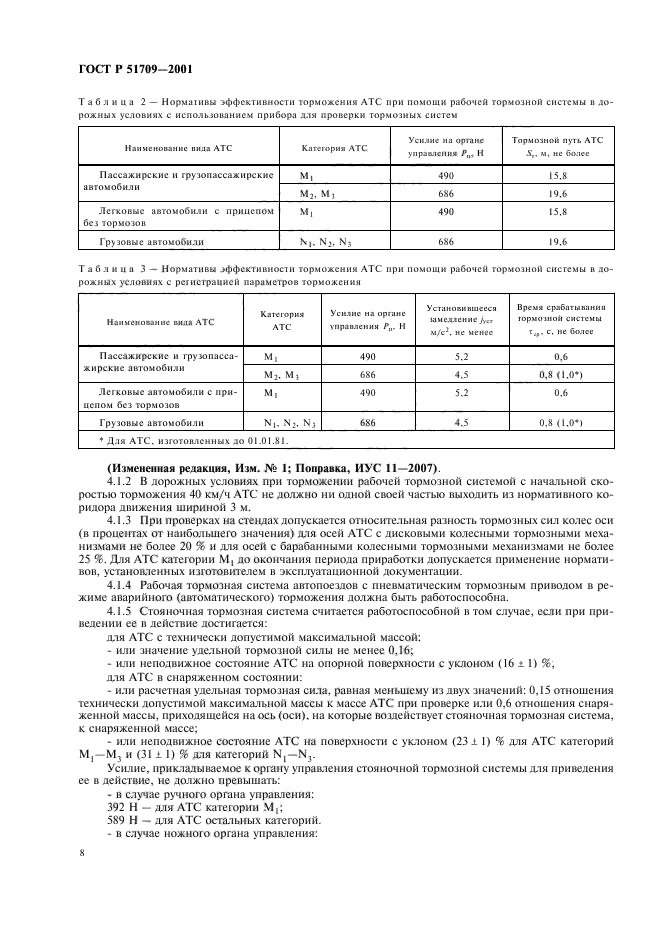

Таблица 2 — Нормативы эффективности торможения АТС при помощи рабочей тормозной системы в дорожных условиях с использованием прибора для проверки тормозных систем
|
Наименование вида АТС |
Категория АТС |
Усилие на органе управления Рп, Н |
Тормозной путь АТС Sт, м, не более |
|
Пассажирские и грузопассажирские автомобили |
м1 |
490 |
15,8 |
|
м2, м3 |
686 |
19,6 |
|
|
Легковые автомобили с прицепом без тормозов |
м1 |
490 |
15,8 |
|
Грузовые автомобили |
N1, N2, N3 |
686 |
19,6 |
Таблица 3 — Нормативы эффективности торможения АТС при помощи рабочей тормозной системы в дорожных условиях с регистрацией параметров торможения
|
Наименование вида АТС |
Категория АТС |
Усилие на органе управления Рп, Н |
Установившееся замедление jуст, м/с2, не менее |
Время срабатывания тормозной системы τср, с, не более |
|
Пассажирские и грузопассажирские автомобили |
М1 |
490 |
5,2 |
0,6 |
|
м2, м3 |
686 |
4,5 |
0,8 (1,0*) |
|
|
Легковые автомобили с прицепом без тормозов |
М1 |
490 |
5,2 |
0,6 |
|
Грузовые автомобили |
N1, N2, N3 |
686 |
4,5 |
0,8 (1,0*) |
|
* Для АТС, изготовленных до 01.01.81. |
||||
(Измененная редакция, Изм. № 1; Поправка, ИУС 11-2007).
4.1.2 В дорожных условиях при торможении рабочей тормозной системой с начальной скоростью торможения 40 км/ч АТС не должно ни одной своей частью выходить из нормативного коридора движения шириной 3 м.
4.1.3 При проверках на стендах допускается относительная разность тормозных сил колес оси (в процентах от наибольшего значения) для осей АТС с дисковыми колесными тормозными механизмами не более 20 % и для осей с барабанными колесными тормозными механизмами не более 25 %. Для АТС категории М1 до окончания периода приработки допускается применение нормативов, установленных изготовителем в эксплуатационной документации.
4.1.4 Рабочая тормозная система автопоездов с пневматическим тормозным приводом в режиме аварийного (автоматического) торможения должна быть работоспособна.
4.1.5 Стояночная тормозная система считается работоспособной в том случае, если при приведении ее в действие достигается:
для АТС с технически допустимой максимальной массой:
— или значение удельной тормозной силы не менее 0,16;
— или неподвижное состояние АТС на опорной поверхности с уклоном (16 ± 1) %;
для АТС в снаряженном состоянии:
— или расчетная удельная тормозная сила, равная меньшему из двух значений: 0,15 отношения технически допустимой максимальной массы к массе АТС при проверке или 0,6 отношения снаряженной массы, приходящейся на ось (оси), на которые воздействует стояночная тормозная система, к снаряженной массе;
— или неподвижное состояние АТС на поверхности с уклоном (23 ± 1) % для АТС категорий М1 — М3 и (31 ± 1) % для категорий N1 — N3.
Усилие, прикладываемое к органу управления стояночной тормозной системы для приведения ее в действие, не должно превышать:
— в случае ручного органа управления:
392 Н — для АТС категории М1;
589 Н — для АТС остальных категорий.
— в случае ножного органа управления:

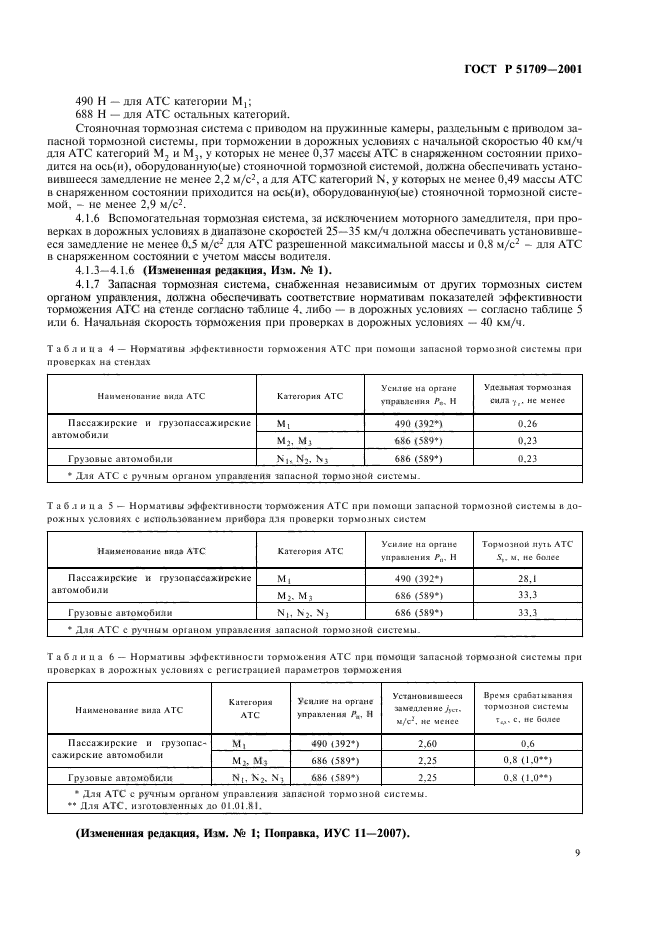

490 Н — для АТС категории М1;
688 Н — для АТС остальных категорий.
Стояночная тормозная система с приводом на пружинные камеры, раздельным с приводом запасной тормозной системы, при торможении в дорожных условиях с начальной скоростью 40 км/ч для АТС категорий М2 и М3, у которых не менее 0,37 массы АТС в снаряженном состоянии приходится на ось(и), оборудованную(ые) стояночной тормозной системой, должна обеспечивать установившееся замедление не менее 2,2 м/с2, а для АТС категорий N, у которых не менее 0,49 массы АТС в снаряженном состоянии приходится на ось(и), оборудованную(ые) стояночной тормозной системой, — не менее 2,9 м/с2.
4.1.6 Вспомогательная тормозная система, за исключением моторного замедлителя, при проверках в дорожных условиях в диапазоне скоростей 25 — 35 км/ч должна обеспечивать установившееся замедление не менее 0,5 м/с2 для АТС разрешенной максимальной массы и 0,8 м/с2 — для АТС в снаряженном состоянии с учетом массы водителя.
4.1.3 — 4.1.6 (Измененная редакция, Изм. № 1).
4.1.7 Запасная тормозная система, снабженная независимым от других тормозных систем органом управления, должна обеспечивать соответствие нормативам показателей эффективности торможения АТС на стенде согласно таблице 4, либо — в дорожных условиях — согласно таблице 5 или 6. Начальная скорость торможения при проверках в дорожных условиях — 40 км/ч.
Таблица 4 — Нормативы эффективности торможения АТС при помощи запасной тормозной системы при проверках на стендах
|
Наименование вида АТС |
Категория АТС |
Усилие на органе управления Рп, Н |
Удельная тормозная сила γт, не менее |
|
Пассажирские и грузопассажирские автомобили |
м1 |
490 (392*) |
0,26 |
|
м2, м3 |
686 (589*) |
0,23 |
|
|
Грузовые автомобили |
N1, N2, N3 |
686 (589*) |
0,23 |
|
* Для АТС с ручным органом управления запасной тормозной системы. |
|||
Таблица 5 — Нормативы эффективности торможения АТС при помощи запасной тормозной системы в дорожных условиях с использованием прибора для проверки тормозных систем
|
Наименование вида АТС |
Категория АТС |
Усилие на органе управления Рп, Н |
Тормозной путь АТС Sт, м, не более |
|
Пассажирские и грузопассажирские автомобили |
М1 |
490 (392*) |
Разбираем, что такое инертные материалы в строительстве, какие виды к ним относятся, где применяются
Ошибиться в расчете кирпича в любую сторону – одинаково плохо. Купишь меньше нужного: придется
Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
|
