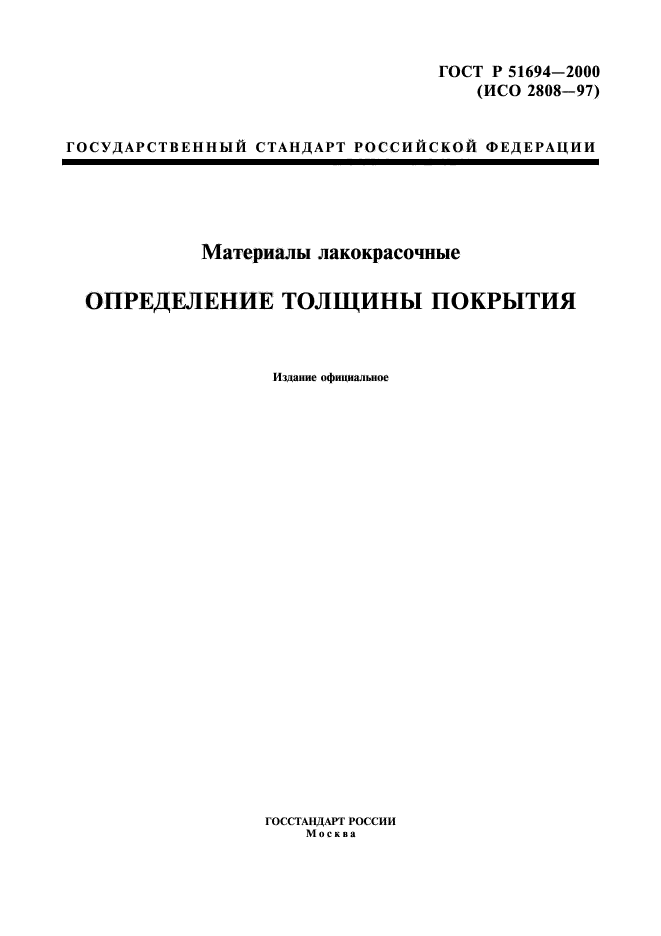

ГОСТ Р 51694-2000 (ИСО 2808-97)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Материалы лакокрасочные ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ ПОКРЫТИЯ

Издание официальное

ГОССТАНДАРТ РОССИИ Москва

ГОСТ Р 51694-2000

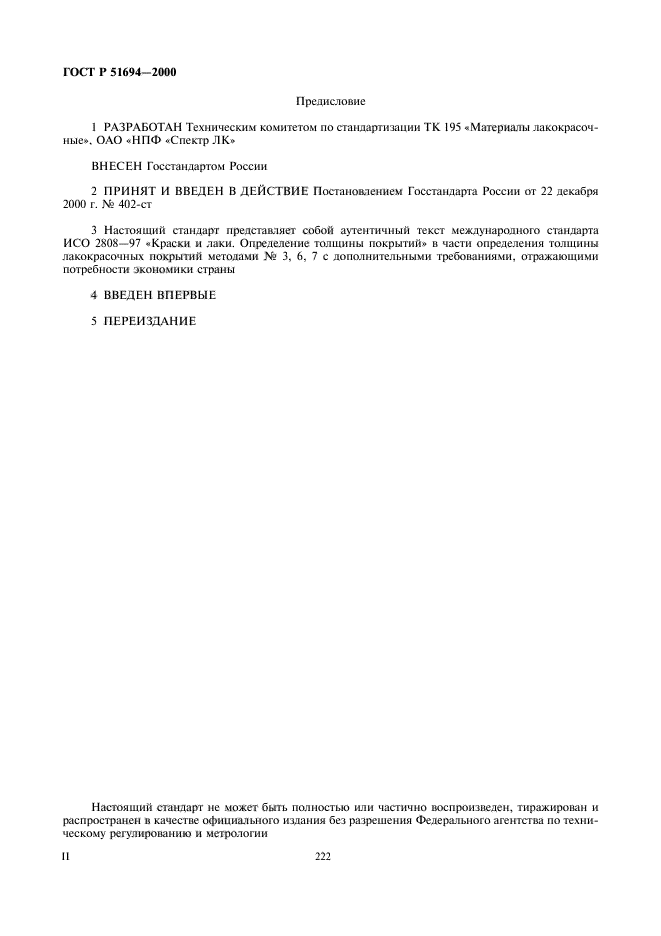

Предисловие

1 РАЗРАБОТАН Техническим комитетом по стандартизации ГК 195 «Материалы лакокрасочные*. ОАО «НПФ «Спектр JIK*

ВНЕСЕН Госстандартом России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постаноатением Госстандарта России от 22 декабря 2000 г. № 402-ст

3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 2808—97 «Краски и лаки. Определение толщины покрытий* в части определения толщины лакокрасочных покрытий методами № 3, 6, 7 с дополнительными требованиями, отражающими потребности экономики страны

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

II 222

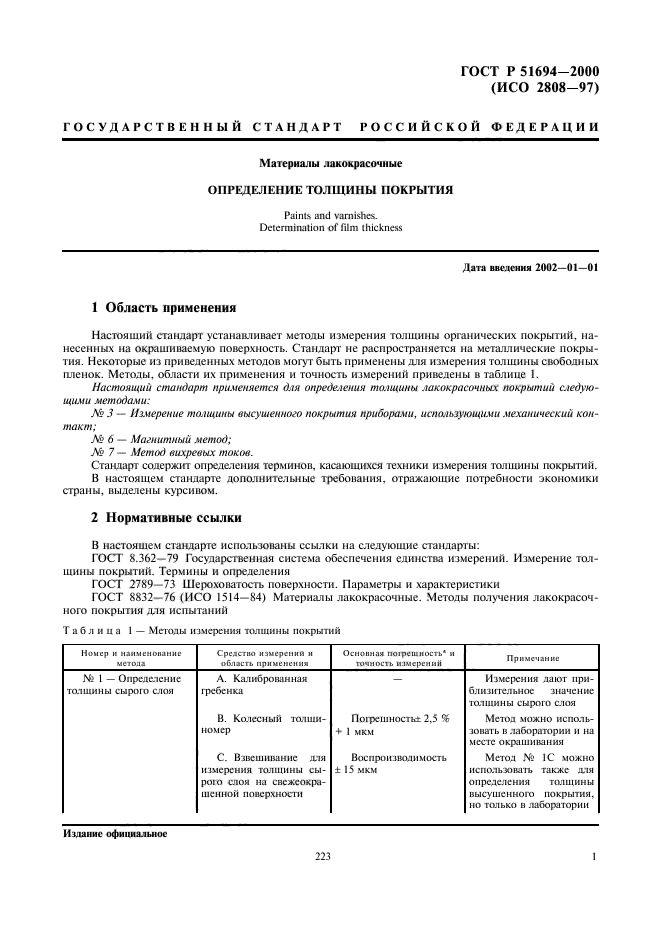

ГОСТ Р 51694-2000 (ИСО 2808-97)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Материалы лакокрасочные ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ ПОКРЫТИЯ

Paints and varnishes.

Determination of film thickness

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт устанавливает методы измерения толщины органических покрытий, нанесенных на окрашиваемую поверхность. Стандарт не распространяется на металлические покрытия. Некоторые из приведенных методов мот быть применены для измерения толщины свободных пленок. Методы, области их применения и точность измерений приведены в таблице I.

Настоящий стандарт применяется для определения толщины лакокрасочных покрытий следующими методами:

AS? 3 — Измерение толщины высушенного покрытия приборами, использующими механический контакт;

№ 6 — Магнитный метод;

АЬ 7 — Метод вихревых токов.

Стандарт содержит определения терминов, касающихся техники измерения толщины покрытий.

В настоящем стандарте дополнительные требования, отражающие потребности экономики страны, выделены курсивом.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.362-79 Государственная система обеспечения единства измерений. Измерение толщины покрытий. Термины и определения

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 8832-76 (ИСО 1514—84) Материалы лакокрасочные. Методы получения лакокрасочного покрытия для испытаний

Таблица 1 — Методы измерения толщины покрытий

Номер и наимемопамис метода

Срсдстпо измерений и область применения

Оснопная по!рсшность* и точность измерений

Примечание

№ 1 — Определение толщины сырого слоя

A. Калиброванная гребенка

B. Колесный толщиномер

C. Взвешивание для намерения толщины сырого слоя на свежеокрашенной поверхности

Погрешность* 2,5 % + 1 мкм

Воспроизводимость ± 15 мкм

Измерения дают приблизительное значение толщины сырого слоя Метод можно нсполь-ювать в лаборатории и на месте окрашивания

Метод № 1C можно использовать также для определения татщины высушенного покрытия, но только в лаборатории

Издание официальное

223

ГОСТ Р 51694-2000

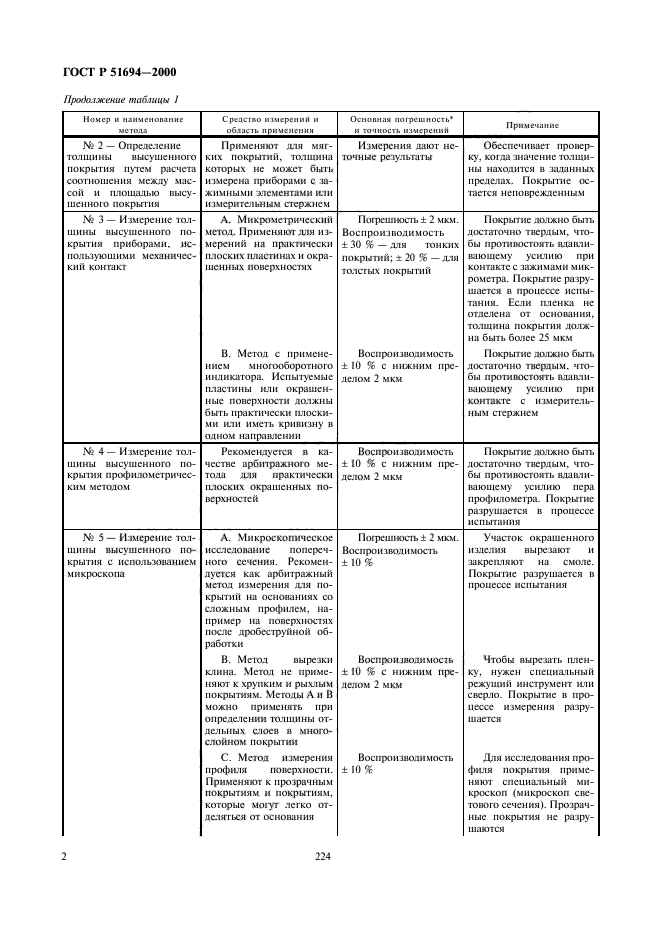

Продолжение таблицы I

Номер и наименование метода	Средство измерений и область применении	Осиопиая гкпрешиость* и точность измерений	Примечание
№ 2 — Определение толщины высушенного покрытия путем расчета соотношения между массой и плошадыо высушенного покрытия	Применяют для мягких покрытий, толщина которых не может быть измерена приборами с зажимными элементами или измерительным стержнем	Измерения дают неточные результаты	Обеспечивает проверку, когда значение толщины находится в заданных пределах. Покрытие остается неповрежденным
№ 3 — Измерение тал-шины высушенного покрытия приборами, использующими механический контакт	A. Микрометрический метод. Применяют для измерений на практически плоских пластинах и окрашенных поверхностях B. Метод с применением многооборотного индикатора. Испытуемые пластаны или окрашенные поверхности должны быть практически плоскими или иметь кривизну в одном направлении	Погрешность ± 2 мкм. Воспроизводимость ± 30 % — для тонких покрытий: ± 20 % — для толстых покрытий Воспроизводимость ± 10 % с нижним пределом 2 мкм	Покрытие должно быть достаточно твердым, чтобы противостоять вдавливающему усилию при контакте с зажимами микрометра. Покрытие разрушается в процессе испытания. Если пленка не отделена от основания, толщина покрытия должна быть более 25 мкм Покрытие должно быть достаточно твердым, чтобы противостоять вдавливающему усилию при контакте с измерительным стержнем
№ 4 — Измерение толщины высушенного покрытая ирофилометричес-ким методом	Рекомендуется в качестве арбитражного метода для практически плоских окрашенных поверхностей	Воспроизводимость ± 10 % с нижним пределом 2 мкм	Покрытие должно быть достаточно твердым, чтобы противостоять вдавливающему усилию пера профилометра. Покрытие разрушается в процессе испытания
№ 5 — Измерение толщины высушенного покрытия с использованием микроскопа	A. Микроскопическое исследование поперечного сечения. Рекомендуется как арбитражный метод измерения для покрытий на основаниях со сложным профилем, например на поверхностях после дробеструйной обработки B. Метод вырезки клина. Метод не применяют к хрупким и рыхлым покрытиям. Методы А и В можно применять при определении толщины отдельных слоев в многослойном покрытии C. Метод измерения профиля поверхности. Применяют к прозрачным покрытиям и покрытиям, которые могут легко отделяться от основания	Погрешность ± 2 мкм. Воспроизводимость ± 10 % Воспроизводимость ± 10 % с нижним пределом 2 мкм Воспроизводимость ± 10 %	Участок окрашенного изделия вырезают и закрепляют на смоле. Покрытие разрушается в процессе испытания Чтобы вырезать пленку, нужен специальный режущий инструмент или сверло. Покрытие в процессе измерения разрушается Для исследования профиля покрытия применяют специальный микроскоп (микроскоп светового сечения). Прозрачные покрытия не разрушаются

224

ГОСТ Р 51694-2000

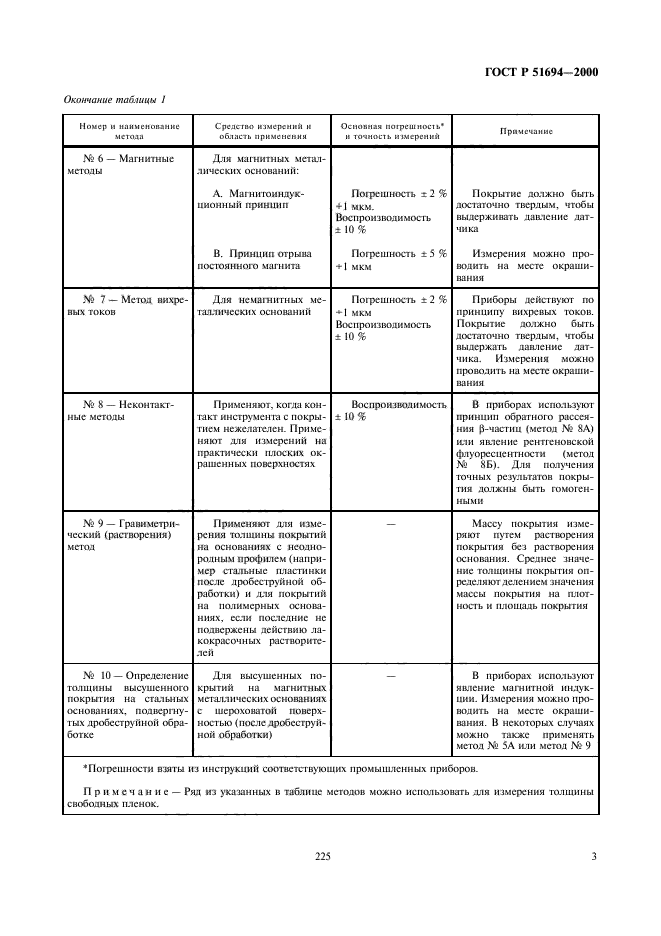

Окончание таблицы J

Номер и наименование метода	Средство измерений н область применения	Основная пшреш моем.’ н точноеть и (меренкй	Примечание
№ 6 — Магнитные методы	Для магнитных металлических оснований: A. Магнитоиндук-нионный принцип B. Принцип отрыва постоянного магнита	Погрешность г 2 % +1 мкм. Воспроизводимость ±10% Погрешность ± 5 % *\ мкм	Покрытие должно быть достаточно твердым, чтобы выдерживать давление датчика Измерения можно проводить на месте окрашивания
.Nb 7 — Метод вихревых токов	Для нематитных металлических оснований	Погрешность ±2 % •Ч мкм Воспроизводимость ±10%	Приборы действуют по принципу вихревых токов. Покрытие должно быть достаточно твердым, чтобы выдержать давление датчика. Измерения можно проводить на месте окрашивания
№ 8 — Неконтактные методы	Применяют, когда контакт инструмента с покрытием нежелателен. Применяют для измерений на практически плоских окрашенных поверхностях	Воспроизводимость ±10%	В приборах используют принцип обратного рассеяния р-чаепш (метод № 8А) или явление рентгеновской флуорссцеишости (метод № 8Б). Для получения точных результатов покрытия должны быть гомогенными
.Nb 9 — Гравиметрический (растворения) метод	Применяют для измерения толшины покрытий на основаниях с неоднородным профилем (например стальные пластинки после дробеструйной обработки) и для покрытий на полимерных основаниях. если последние не подвержены действию лакокрасочных растворителей		Массу покрытия измеряют путем растворения покрытия без растворения основания. Среднее значение толщины покрытия определяют делением значения массы покрытия на плотность и плоишь покрытия
№ 10 — Определение толщины высушенного покрытия на Стильных основаниях, подвергнутых дробеструйной обработке	Дчя высушенных покрытий на магнитных металлических основаниях с шероховатой поверхностью (после дробеструйной обработки)		В приборах используют явление магнитной индукции. Измерения можно проводить на месте окрашивания. В некоторых случаях можно также применять метод Хй 5А или метод № 9
‘Погрешности вины из инструкций соответствующих промышленных приборов. Примечание — Ряд из указанных в таблице методов можно использовать для измерения толщины свободных пленок.

225

ГОСТ Р 51694-2000

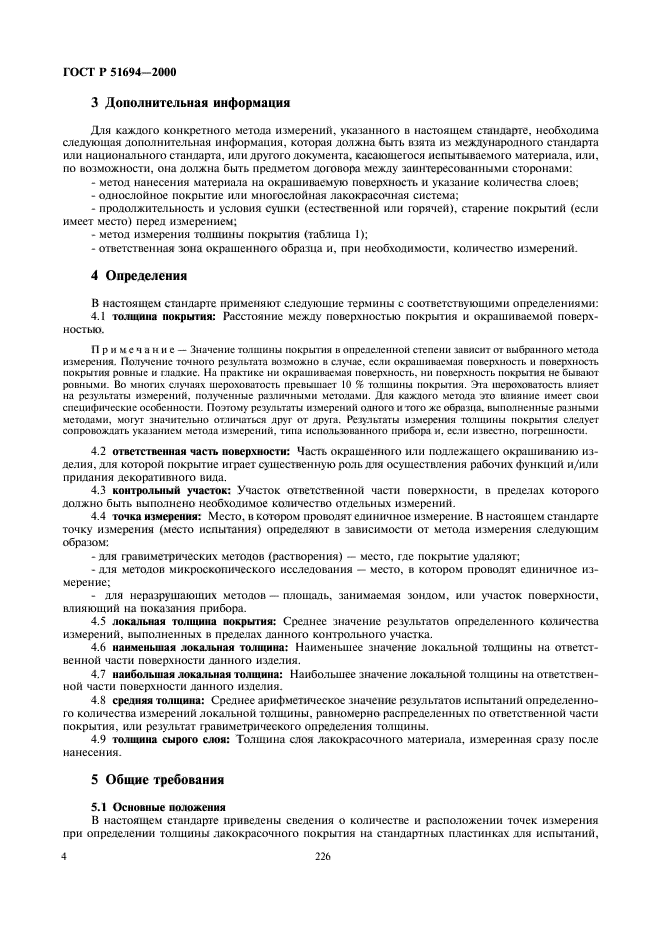

3 Дополнительная информация

Дня каждого конкретного метода измерений, указанного п настоящем стандарте, необходима следующая дополнительная информация, которая должна быть взята из международного стандарта или национального стандарта, или другого документа, касающегося испытываемого материала, или, по возможности, она должна быть предметом договора между заинтересованными сторонами:

— метод нанесения материала на окрашиваемую поверхность и указание количества слоев;

— однослойное покрытие или многослойная лакокрасочная система;

— продолжительность и условия сушки (естественной или горячей), старение покрытий (если имеет место) перед измерением;

— метод измерения толщины покрытия (таблица 1);

— ответственная зона окрашенного образца и, при необходимости, количество измерений.

4 Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

4.1 толщина покрытия: Расстояние между поверхностью покрытия и окрашиваемой поверхностью.

Примечание — Значение толщины покрытия в определенной степени зависит от выбранного метода измерения. Получение точного результата возможно в случае, если окрашиваемая поверхность и поверхность покрытия ровные и гладкие. На практике ни окрашиваемая поверхность, ни поверхность покрытия не бывают ровными. Во многих случаях шероховатость превышает 10 % толщины покрытия. Эта шероховатость влияет на результаты измерений, полученные различными методами. Для каждого метода это влияние имеет свои специфические особенности. Поэтому результаты измерений одного и того же образца, выполненные разными методами, могут значительно отличаться друг от друга. Результаты измерения толщины покрьпия следует сопровождав указанием метода измерений, типа использованного прибора и. если известно, погрешности.

4.2 ответственная часть поверхности: Часть окрашенного или подлежащего окрашиванию изделия, для которой покрытие играет существенную роль для осуществления рабочих функций и/или придания декоративного вида.

4.3 контрольный участок: Участок ответственной части поверхности, в пределах которого должно быть выполнено необходимое количество отдельных измерений.

4.4 точка измерения: Место, в котором проводят единичное измерение. В настоящем стандарте точку измерения (место испытания) определяют в зависимости от метода измерения следующим образом:

-для гравиметрических методов (растворения) — место, где покрытие удаляют;

— для методов микроскопического исследования — место, в котором проводят единичное измерение;

— для неразрушаюших методов — площадь, занимаемая зондом, или участок поверхности, влияющий на показания прибора.

4.5 локальная толщина покрытия: Среднее значение результатов определенного количества измерений, выполненных в пределах данного контрольного участка.

4.6 наименьшая локальная толщина: Наименьшее значение локальной толщины на ответственной части поверхности данного изделия.

4.7 наибо.1ьв1ая локальная толщина: Наибольшее значение локальной толщины на ответственной части поверхности данного изделия.

4.S средняя толщина: Среднее арифметическое значение результатов испытаний определенного количества измерений локальной толщины, равномерно распределенных по ответственной части покрытия, или результат гравиметрического определения толщины.

4.9 толщииа сырого слоя: Толшина слоя лакокрасочного материала, измеренная сразу после нанесения.

5 Общие требования

5.1 Основные положения

В настоящем стандарте приведены сведения о количестве и расположении точек измерения при определении толщины лакокрасочного покрытия на стандартных пластинках для испытаний.

226

ГОСТ Р 51694-2000

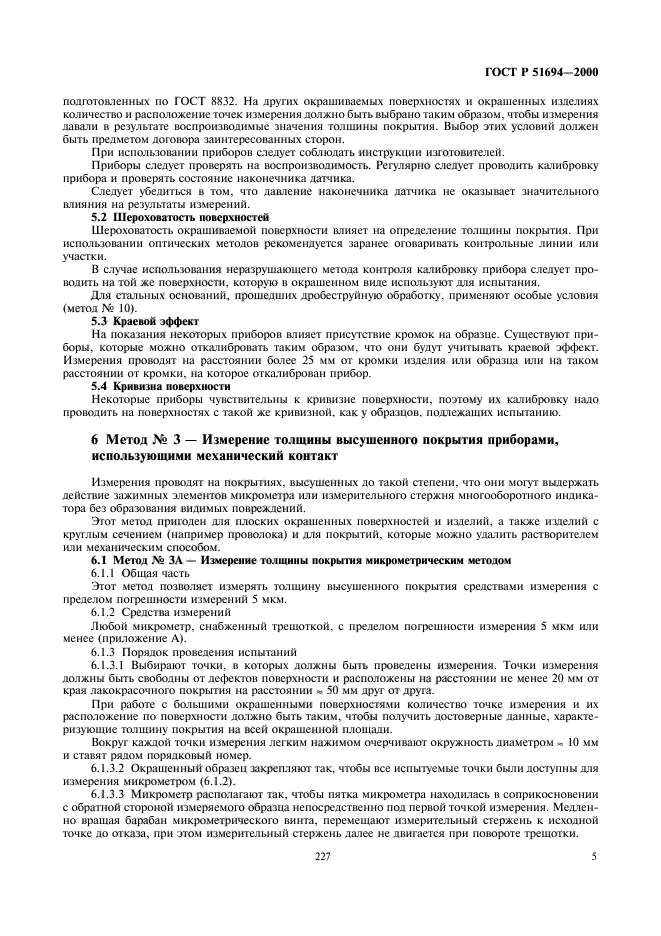

подготоатенных по ГОСТ 8832. На других окрашиваемых поверхностях и окрашенных изделиях количество и расположение точек измерения должно быть выбрано таким образом, чтобы измерения давали в результате воспроизводимые значения толшины покрытия. Выбор этих условий должен быть предметом договора заинтересованных сторон.

При использовании приборов следует соблюдать инструкции изготовителей.

Приборы следует проверять на воспроизводимость. Регулярно следует проводить калибровку прибора и проверять состояние наконечника датчика.

Следует убедиться в том, что давление наконечника датчика не оказывает значительного влияния на результаты измерений.

5.2 Шероховатхммь поверхностей

Шероховатость окрашиваемой поверхности влияет на определение толшины покрытия. При использовании оптических методов рекомендуется заранее оговаривать контрольные линии или участки.

В случае использования неразрушаюшего метода контроля калибровку прибора следует проводить на той же поверхности, которую в окрашенном виде используют для испытания.

Для стальных оснований, прошедших дробеструйную обработку, применяют особые условия (метод N° 10).

5.3 Краевой эффект

На показания некоторых приборов влияет присутствие кромок на образце. Существуют приборы, которые можно откалибровать таким образом, что они будут учитывать краевой эффект. Измерения проводят на расстоянии более 25 мм от кромки изделия или образца или на таком расстоянии от кромки, на которое откалиброван прибор.

5.4 Кривизна поверхности

Некоторые приборы чувствительны к кривизне поверхности, поэтому их калибровку надо проводить на поверхностях с такой же кривизной, как у образцов, подлежащих испытанию.

6 Метод № 3 — Измерение толщины высушенного покрытия приборами, использующими механический контакт

Измерения проводят на покрытиях, высушенных до такой степени, что они могут выдержать действие зажимных злеме1гтов микрометра или измерительного стержня многооборотного индикатора без образования видимых повреждений.

Этот метод пригоден для плоских окрашенных поверхностей и изделий, а также изделий с круглым сечением (например проволока) и для покрытий, которые можно удалить растворителем или механическим способом.

6.1 Метод № ЗА — Измерение толшины покрытия микрометрическим методом

6.1.1 Общая часть

Этот метод позволяет измерять толщину высушенного покрытия средствами измерения с пределом погрешности измерений 5 мкм.

6.1.2 Средства измерений

Любой микрометр, снабженный трешоткой. с пределом погрешности измерения 5 мкм или менее (приложение А).

6.1.3 Порядок проведения испытаний

6.1.3.1 Выбирают точки, в которых должны быть проведены измерения. Точки измерения должны быть свободны от дефектов поверхности и расположены на расстоянии не менее 20 мм от края лакокрасочного покрытия на расстоянии » 50 мм друг от друга.

При работе с большими окрашенными поверхностями количество точке измерения и их расположение по поверхности должно быть таким, чтобы получить достоверные данные, характеризующие толщину покрытия на всей окрашенной плошали.

Вокруг каждой точки измерения легким нажимом очерчивают окружность диаметром « 10 мм и ставят рядом порядковый номер.

6.1.3.2 Окрашенный образец закрепляют так. чтобы все испытуемые точки были доступны для измерения микрометром (6.1.2).

6.1.3.3 Микрометр располагают так, чтобы пятка микрометра находилась в соприкосновении с обратной стороной измеряемого образца непосредственно под первой точкой измерения. Медленно врашая барабан микрометрического винта, перемещают измерительный стержень к исходной точке до отказа, при этом измерительный стержень далее не двигается при повороте трещотки.

227

ГОСТ Р 51694-2000

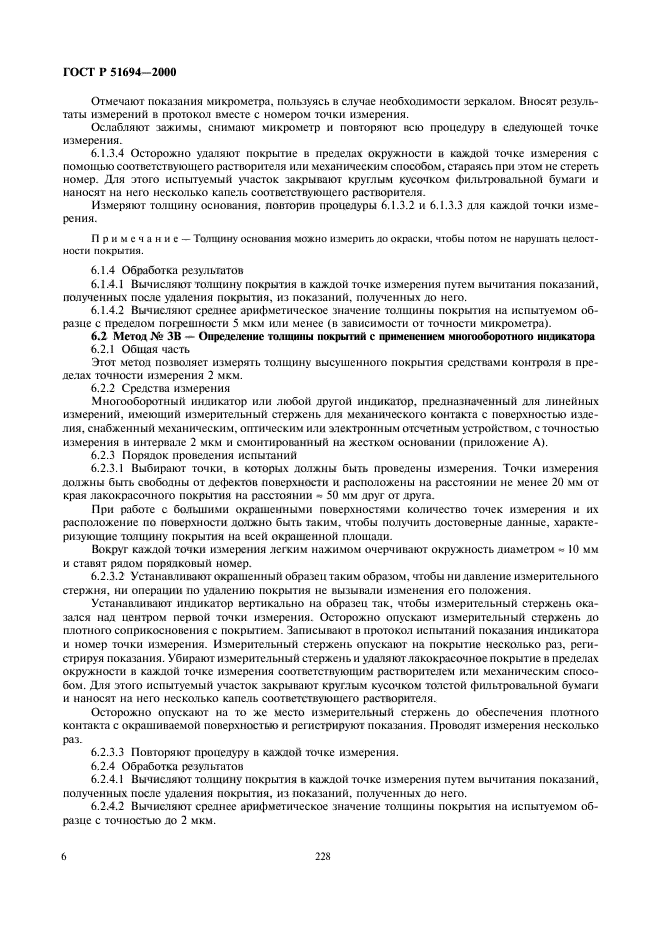

Отмечают показания микрометра, пользуясь в случае необходимости зеркалом. Вносят результаты измерений в протокол вместе с номером точки измерения.

Ослабляют зажимы, снимают микрометр и повторяют всю процедуру в следующей точке измерения.

6.1.3.4 Осторожно удаляют покрытие в пределах окружности в каждой точке измерения с помощью соответствующего растворителя или механическим способом, стараясь при этом не стереть номер. Для этого испытуемый участок закрывают круглым кусочком фильтровальной бумаги и наносят на него несколько капель соответствующего растворителя.

Измеряют толщину основания, повторив процедуры 6.1.3.2 и 6.1.3.3 для каждой точки измерения.

Примечание — Толщину основания можно измерить до окраски, чтобы потом не нарушать целостности покрытия.

6.1.4 Обработка результатов

6.1.4.1 Вычисляют толщину покрытия в каждой точке измерения путем вычитания показаний, полученных после удаления покрытия, из показаний, полученных до него.

6.1.4.2 Вычисляют среднее арифметическое значение толщины покрытия на испытуемом образце с пределом погрешности 5 мкм или менее (в зависимости от точности микрометра).

6.2 Метод № ЗВ — Определение толщины покрытий с применением многооборотного индикатора

6.2.1 Общая часть

Этот метод позволяет измерять толщину высушенного покрытия средствами контроля в пределах точности измерения 2 мкм.

6.2.2 Средства измерения

Многооборотный индикатор или любой другой индикатор, предназначенный для линейных измерений, имеющий измерительный стержень для механического контакта с поверхностью изделия. снабженный механическим, оптическим или электронным отсчетным устройством, с точностью измерения в интервале 2 мкм и смонтированный на жестком основании (приложение Л).

6.2.3 Порядок проведения испытаний

6.2.3.1 Выбирают точки, в которых должны быть проведены измерения. Точки измерения должны быть свободны от дефектов поверхности и расположены на расстоянии не менее 20 мм от края лакокрасочного покрытия на расстоянии — 50 мм друг от друга.

При работе с большими окрашенными поверхностями количество точек измерения и их расположение по поверхности должно быть таким, чтобы получить достоверные данные, характеризующие толщину покрытия па всей окрашенной площади.

6.2.3.2 Устанавливают окрашенный образен таким образом, чтобы ни давление измерительного стержня, ни операции по удалению покрытия не вызывали изменения его положения.

Устанавливают индикатор вертикально на образец так. чтобы измерительный стержень оказался над центром первой точки измерения. Осторожно опускают измерительный стержень до плотного соприкосновения с покрытием. Записывают в протокол испытаний показания индикатора и номер точки измерения. Измерительный стержень опускают на покрытие несколько раз, регистрируя показания. Убирают измерительный стержень и удаляют лакокрасочное покрытие в пределах окружности в каждой точке измерения соответствующим растворителем или механическим способом. Для этого испытуемый участок закрывают круглым кусочком толстой фильтровальной бумаги и наносят на него несколько капель соответствующего растворителя.

Осторожно опускают на то же место измерительный стержень до обеспечения плотного контакта с окрашиваемой поверхностью и регистрируют показания. Проводят измерения несколько раз.

6.2.3.3 Повторяют процедуру в каждой точке измерения.

6.2.4 Обработка результатов

6.2.4.1 Вычисляют толщину покрытия в каждой точке измерения путем вычитания показаний, полученных после удаления покрытия, из показаний, полученных до него.

6.2.4.2 Вычисляют среднее арифметическое значение толщины покрытия на испытуемом образце с точностью до 2 мкм.

228

ГОСТ Р 51694-2000

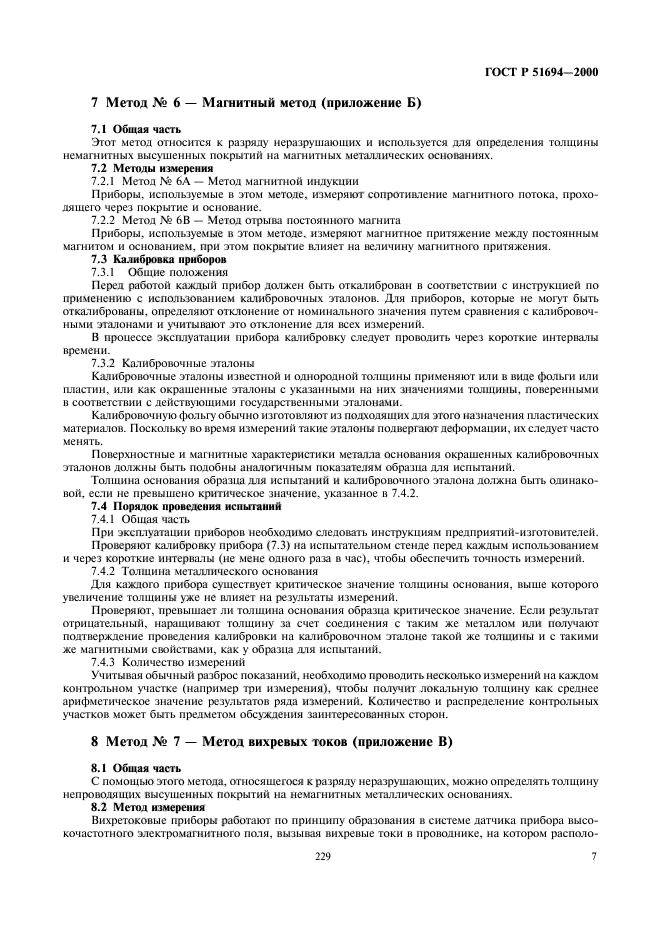

7 Метод № 6 — Магнитный метод (приложение Б)

7.1 Общая часть

Этот метод относится к разряду неразрушающих и используется для определения толщины немагнитных высушенных покрытий на магнитных металлических основаниях.

7.2 Методы измерения

7.2.1 Метод Ns 6Л — Метод магнитной индукции

Приборы, используемые в этом методе, измеряют сопротивление магнитного потока, проходящего через покрытие и основание.

7.2.2 Метод № 6В — Метод отрыва постоянного магнита

Приборы, используемые в этом методе, измеряют магнитное притяжение между постоянным магнитом и основанием, при этом покрытие влияет на величину магнитного притяжения.

7.3 Калибровка приборов

7.3.1 Общие положения

Перед работой каждый прибор должен быть откалиброван в соответствии с инструкцией по применению с использованием калибровочных эталонов. Для приборов, которые не могут быть откалиброваны, определяют отклонение от номинального значения путем сравнения с калибровочными эталонами и учитывают это отклонение для всех измерений.

В процессе эксплуатации прибора калибровку следует проводить через короткие интервалы времени.

7.3.2 Калибровочные эталоны

Калибровочные эталоны известной и однородной толщины применяют или в виде фольги или пластин, или как окрашенные эталоны с указанными на них значениями толщины, поверенными в соответствии с действующими государственными эталонами.

Калибровочную фольгу обычно изготовляют из подходящих дня этого назначения пластических материалов. Поскольку во время измерений такие эталоны подвергают деформации, их следует часто менять.

Поверхностные и магнитные характеристики металла основания окрашенных калибровочных эталонов должны быть подобны аналогичным показателям образца для испытаний.

Толщина основания образца для испытаний и калибровочного эталона должна быть одинаковой. если не превышено критическое значение, указанное в 7.4.2.

7.4 Порядок проведения испытаний

7.4.1 Общая часть

При эксплуатации приборов необходимо следовать инструкциям предприятий-изготовителей.

Проверяют калибровку прибора (7.3) на испытательном стенде перед каждым использованием и через короткие интервалы (не мене одного раза в час), чтобы обеспечить точность измерений.

7.4.2 Толщина металлического основания

Для каждого прибора существует критическое значение толщины основания, выше которого увеличение толщины уже не влияет на результаты измерений.

Проверяют, превышает ли тол шина основания образца критическое значение. Если результат отрицательный, наращивают толщину за счет соединения с таким же металлом или получают подтверждение проведения калибровки на калибровочном эталоне такой же толшины и с такими же магнитными свойствами, как у образца для испытаний.

7.4.3 Количество измерений

Учитывая обычный разброс показаний, необходимо проводить несколько измерений на каждом контрольном участке (например три измерения), чтобы получит локальную толщину как среднее арифметическое значение результатов ряда измерений. Количество и распределение контрольных участков может быть предметом обсуждения заинтересованных сторон.

8 Метод № 7 — Метод вихревых токов (приложение В)

8.1 Общая часть

С помошыо этого метода, относящегося к разряду неразрушающих, можно определять толщину непроводящих высушенных покрытий на немагнитных металлических основаниях.

8.2 Метод измерения

Вихретоковые приборы работают по принципу образования в системе датчика прибора высокочастотного электромагнитного поля, вызывая вихревые токи в проводнике, на котором располо-

229

ГОСТ Р 51694-2000

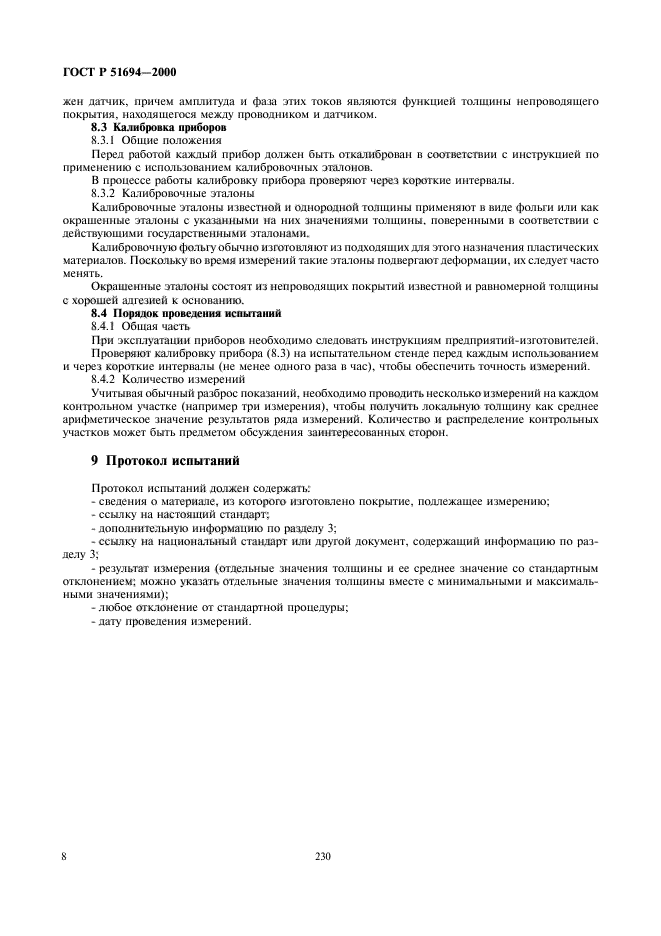

жен датчик, причем амплитуда и фаза этих токов являются функцией толщины непроводящего покрытия, находящегося между проводником и датчиком.

8.3 Калибровка приборов

8.3.1 Общие положения

Перед работой каждый прибор должен быть откалиброван в соответствии с инструкцией по применению с использованием калибровочных эталонов.

В процессе работы калибровку прибора проверяют через короткие интервалы.

8.3.2 Калибровочные эталоны

Калибровочные эталоны известной и однородной толщины применяют в виде фольги или как окрашенные эталоны с указанными на них значениями толщины, поверенными в соответствии с действующими государственными эталонами.

Калибровочную фольгу обычно изготошмют из подходящих дня этого назначения пластических материалов. Поскольку во врех<я измерений такие эталоны подвергают деформации, их следует часто менять.

Окрашенные эталоны состоят из непроводящих покрытий известной и равномерной толщины с хорошей адгезией к основанию.

8.4 Порядок проведения испытаний

8.4.1 Общая часть

При эксплуатации приборов необходимо следовать инструкциям предприятий-изготовителей.

Проверяют калибровку прибора (8.3) на испытательном стенде перед каждым использованием и через короткие интервалы (не менее одного раза в час), чтобы обеспечить точность измерений.

8.4.2 Количество измерений

Учитывая обычный разброс показаний, необходимо проводить несколько измерений на каждом контрольном участке (например три измерения), чтобы получить локальную толщину как среднее арифметическое значение результатов ряда измерений. Количество и распределение контрольных участков может быть предметом обсуждения заинтересованных сторон.

9 Протокол испытаний

Протокол испытаний должен содержать:

— сведения о материале, из которого изготовлено покрытие, подлежащее измерению:

— ссылку на настоящий стандарт;

— дополнительную информацию по разделу 3;

— ссылку на национальный стандарт или другой документ, содержащий информацию по разделу 3;

— результат измерения (отдельные значения толщины и ее среднее значение со стандартным отклонением: можно указать отдельные значения толщины вместе с минимальными и максимальными значениями);

-любое отклонение от стандартной процедуры;

— дату проведения измерений.

230

ГОСТ Р 51694-2000

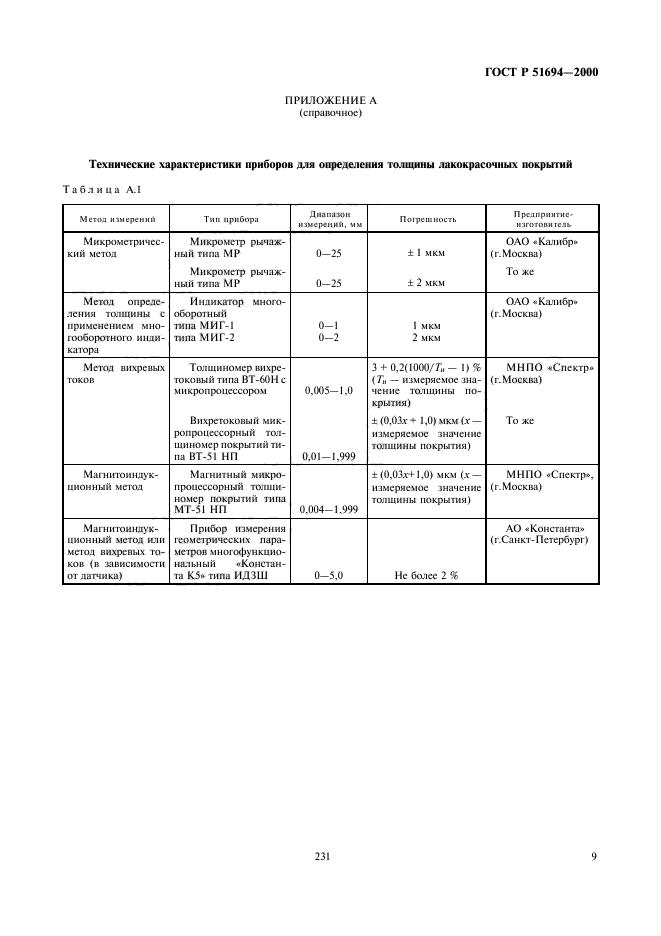

ПРИЛОЖЕНИЕ А (справочное)

Технические характеристики приборов для определения толщины лакокрасочных покрытий

Таблица А. 1

Метод измерений	Тип прибора	Днапаюн измерений, мм	П<нрешность	II рсл принте* И ЛОТО»и гс л ь
Микрометрически й метол	Микрометр рычажный типа МР Микрометр рычажный типа МР	0-25 0-25	± 1 МКМ ± 2 мкм	ОАО «Калибр» (г. Москва) То же
Метод определения толщины с применением мно-гооборотного индикатора	Индикатор многооборотный типа МИГ-1 типа МИГ-2	0-1 0-2	1 мкм 2 мкм	ОАО «Калибр» (г. Москва)
Метод вихревых токов	Толщиномер вихретоковый типа ВТ-60Н с микропроцессором Вихретоковый микропроцессорный толщиномер покрытий типа ВТ-51 НП	0.005-1.0 0.01—1.999	3 + 0,2(1000/Г„ — 1)% (71, — измеряемое значение толщины покрытия) ± (0.03л- * 1,0) мкм (.г— измеряемое значение толщины покрытия)	МНПО «Спектр» (г.Москва) То же
Магнитоиндукционный метод	Магнитный микропроцессорный толщиномер покрытий типа МТ-51 НП	0.004-1.999	± (0,03дг+1.0) мкм (.V-нзмерясмое значение толщины покрытия)	МНПО «Спектр*. (г.Москва)
Магнитоиндук-нионный метод или метод вихревых токов (в зависимости от датчика)	Прибор измерения геометрических параметров многофункциональный «Константа К5« типа ИДЗШ	0-5.0	Не более 2 %	АО «Константа» (г. Санкт-Петербург)

23!

ГОСТ Р 51694-2000

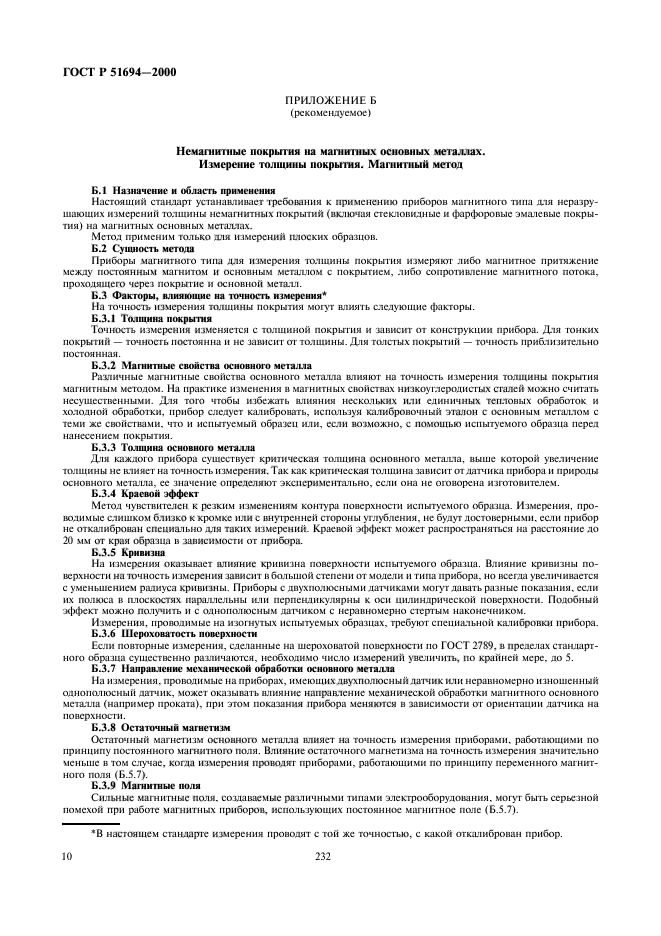

ПРИЛОЖЕНИЕ Б (рекомендуемое)

Немагнитные покрытия на нашитых основных металлах. Измерение толщины покрытия. Магнитный метод

Б.1 Назначение и область применении

Настоящий стандарт устанавливает требования к применению приборов м am итого типа для неразрушающих измерений толщины немагнитных покрытий (включая стекловидные и фарфоровые эмалевые покрытия) на магнитных основных металлах.

Метол применим только для измерений плоских образцов.

Б.2 Сущность метода

Приборы магнитного типа для измерения толщины покрытия измеряют либо магнитное притяжение между постоянным магнитом и основным металлом с покрытием, либо сопротивление магнитного потока, проходящего через покрытие и основной металл.

Б.З Факторы, влияющие на точность измерения¹

На точность измерения толщины покрытия могут влиять следующие факторы.

Б.3.1 Тол шина покрытия

Точность измерения изменяется с толщиной покрытия и зависит от конструкции прибора. Для тонких покрытий — точность постоянна и не зависит о г толщины. Для толстых покрытий — точность приблизительно постоянная.

Б.3.2 Магнитные свойства основного металла

Различные магнитные свойства основного металла влияют на точность измерения толщины покрытия магнитным методом. На практике изменения в магнитных свойствах низкоуглеродисгых сталей можно считать несущественными. Для того чтобы избежать влияния нескольких или единичных тепловых обработок и холодной обработки, прибор следует калибровать, используя калибровочный эталон с основным металлом С теми же свойствами, что и испытуемый образен или, если возможно, с помощью испытуемого образна перед нанесением покрытия.

Б.3.3 Толщина основного метыла

Д’1Я каждого прибора существует критическая толщина основного металла, выше которой увеличение толщины не влияет на точность измерения. Так как критическая толщина зависит от датчика прибора и природы основного металла, ее значение определяют экспериментально, если она не оговорена изготовителем.

Б.3.4 Краевой эффект

Метод чувствителен к резким изменениям контура поверхности испытуемого образца. Измерения, проводимые слишком близко к кромке или с внутренней стороны углубления, не будут достоверными, если прибор не откалиброван специально для таких измерений. Краевой эффект может распространяться на расстояние до 20 мм от края образна в зависимости от прибора.

Б.3.5 Кривизна

На измерения оказывает влияние кривизна поверхности испытуемого образна. Влияние кривизны поверхности на точность измерения зависит в большой степени от модели и типа прибора, но всегда увеличивается с уменьшением радиуса кривизны. Приборы с двухполюсными датчиками могут давать ра зные показания, если их полюса в плоскостях параллельны или перпендикулярны к оси цилиндрической поверхности. Подобный эффект можно получить и с однополюсным датчиком с неравномерно стертым наконечником.

Измерения, проводимые на изогнутых испытуемых образцах, требуют специальной калибровки прибора.

Б.3.6 Шероховатость поверхности

Если повторные измерения, сделанные на шероховатой поверхности но ГОСТ 2789, в пределах стандартного образца существенно различаются, необходимо число измерений увеличить, по крайней мере, до 5.

Б.3.7 Направление механической обработки основного металла

На измерения, проводимые на приборах, имеющих двухполюсный датчик или неравномерно изношенный однополюсный датчик, может оказывать влияние направление механической обработки магнитного основного металла (например проката), при этом показания прибора меняются в зависимости от ориентации датчика на поверхности.

Б.3.8 Остаточный магнетизм

Остаточный магнетизм основного металла влияет на точность измерения приборами, работающими по принципу постоянного магнитного поля. Влияние остаточного магнетизма на точность измерения значительно меньше в том случае, когда измерения проводят приборами, работающими по принципу переменного магнитного поля (Б.5.7).

Б.3.9 Магнитные поля

Сильные магнитные поля, создаваемые различными типами электрооборудования, могут быть серьезной помехой при работе магнитных приборов, использующих постоянное магнитное поле (Б.5.7).

В настоящем стандарте измерения проводят с той же точностью, с какой откалиброван прибор.

232

ГОСТ Р 51694-2000

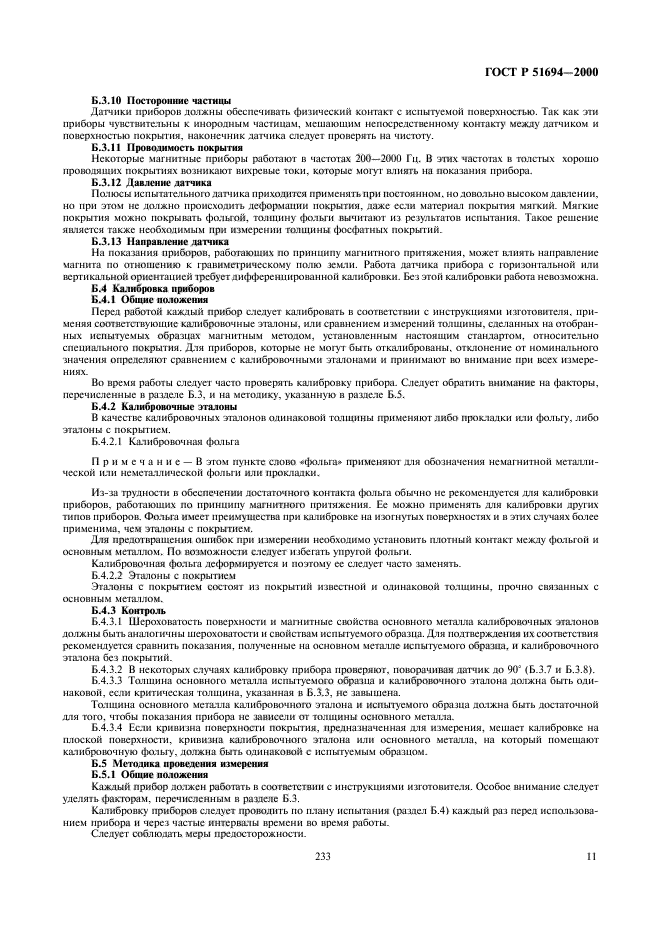

Б.З. 10 Посторонние частицы

Датчики приборов лолжиы обеспечивать физический контакт с испытуемой поверхностью. Так как эти приборы чувствительны к инородным частицам, мешающим непосредственному контакту между датчиком и поверхностью покрытия, наконечник датчика следует проверять на чистоту.

Б.3.11 Проводимость покрытия

Некоторые магнитные приборы работают в частотах 200—2000 Гц. В этих частотах в толстых хорошо проводяших покрытиях возникают вихревые токи, которые могут влиять на показания прибора.

Б.3.12 Давление датчика

Полюсы испытательного датчика приходится применять при постоянном, но довольно высоком давлении, но при этом нс должно происходить леформапии покрытии, даже если материал покрытия мягкий. Мягкие покрытия можно покрывать фольгой, толщину фольги вычитают из результатов испытания. Такое решение яатястся также необходимым при измерении толщины
